Violet

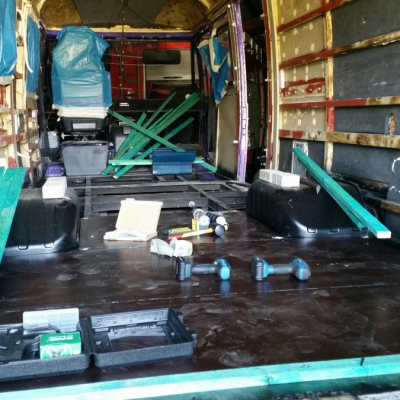

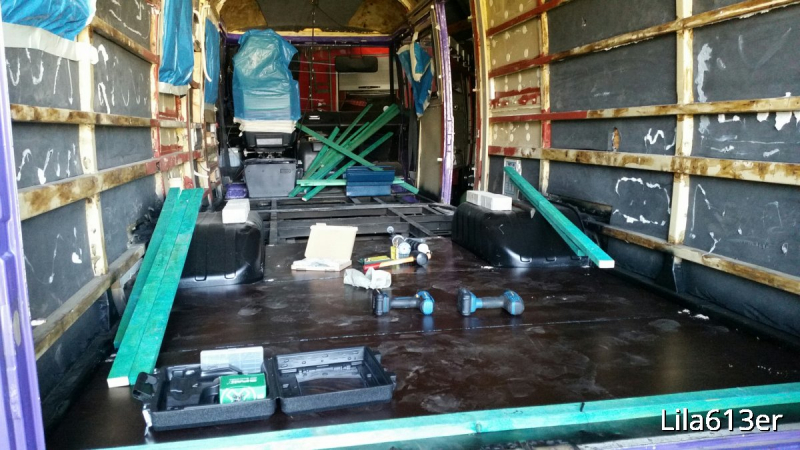

Unsere geliebte Violett wurde nach Schweissarbeiten an der Dachrinne komplett neu ausgebaut. Der alte Ausbau war durch Feuchtigkeit angegriffen. Bei dieser Gelegenheit wurde einiges auf unsere Bedürnisse angepasst.

Allgemeine Angaben

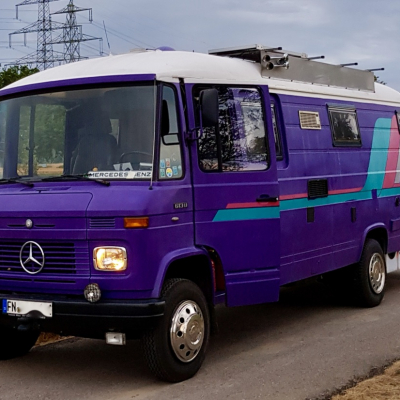

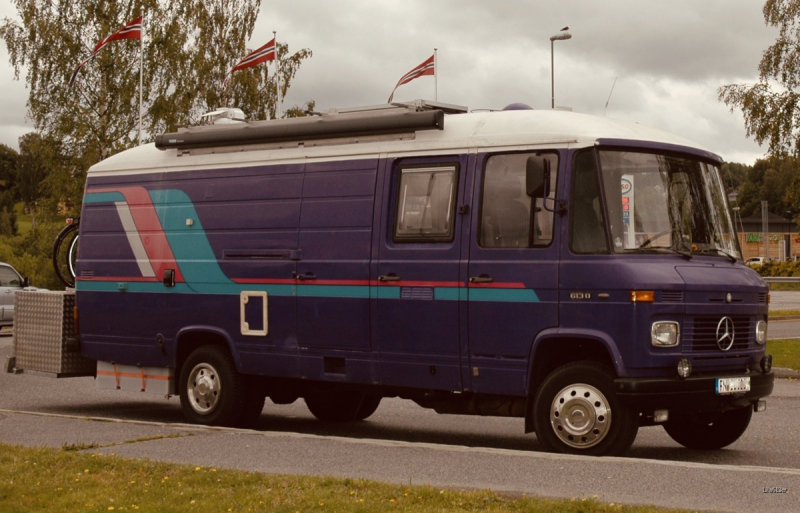

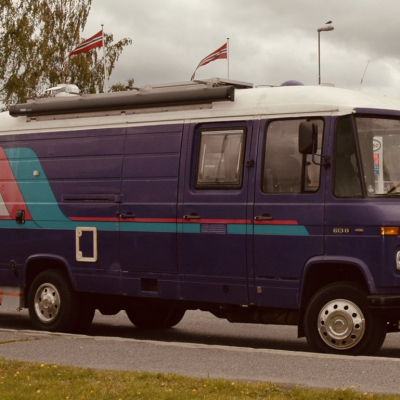

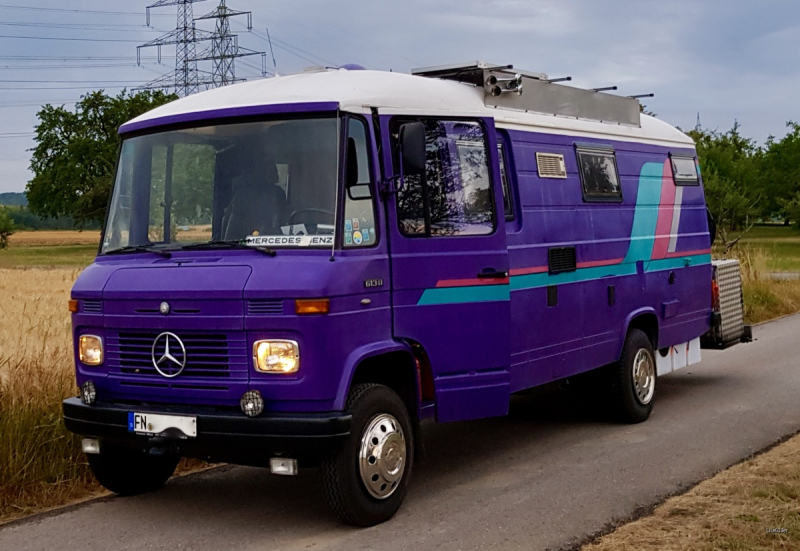

Fahrzeughersteller und Typ Mercedes Benz L613D KA (Düdo)
Name des Halters Jan Belz
Baujahr 1979
Fahrzeug steht zum Verkauf? Nein

Motor

Motortyp OM352
Hubraum 5,5
Zylinderzahl 6
Motorleistung in PS 130

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x2
Radstand 4 meter
Anzahl der zugelassenen Sitze 6
Reifengröße 8R17,5
Felgen Stahl
Tankkapazität 120
Dieselfilter Ja
Sonstiges
Automatik Getriebe, Druckluftunterstütze Bremsanlage

Aufbau

Aufbauhersteller Mercedes Kastenwagen

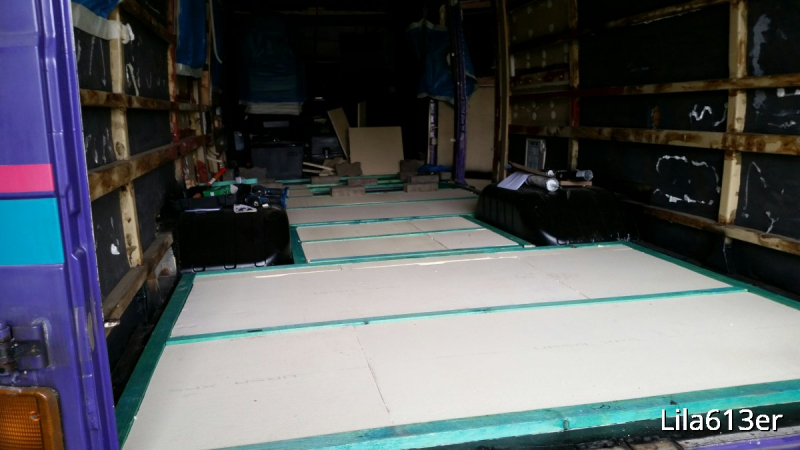

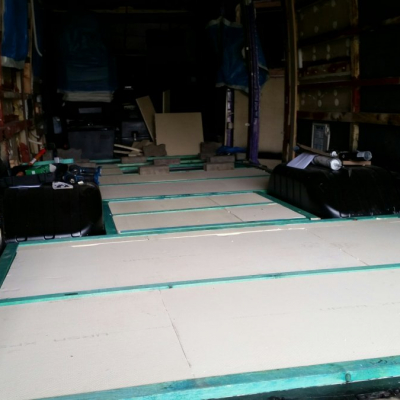

Art und Stärke der Dämmung 20mm Armaflex an Wand und Decke. 20mm Styrodur im Boden

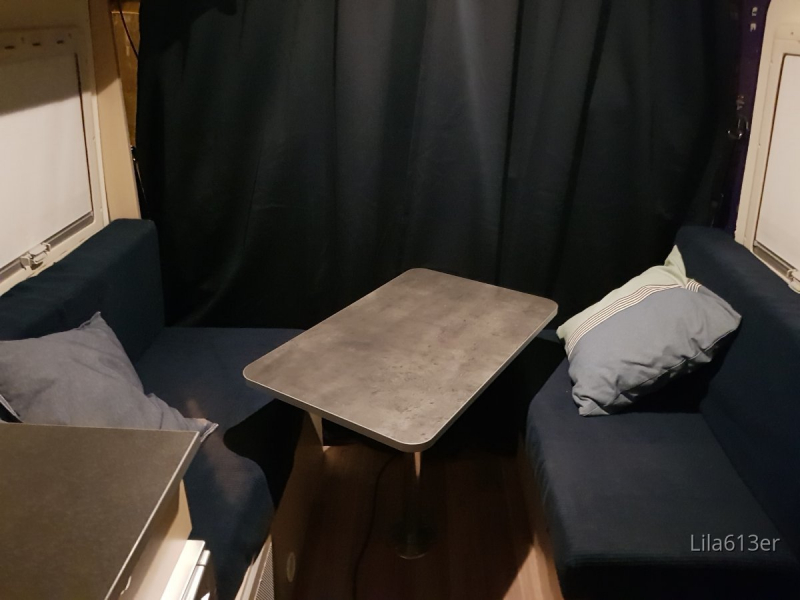

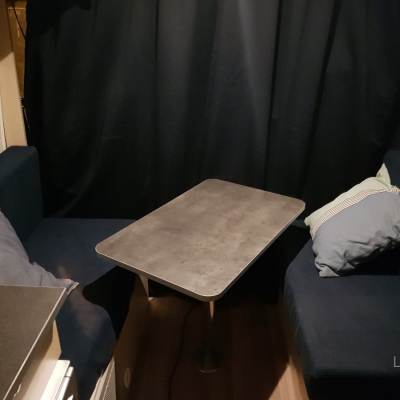

Anzahl der Schlafplätze 2 im Heckbett quer. 2 auf Sitzbänken mit eingelegtem mittelbrett
Fenster 4 x Seitz Kunststoff. 1xFiama Dachfenster

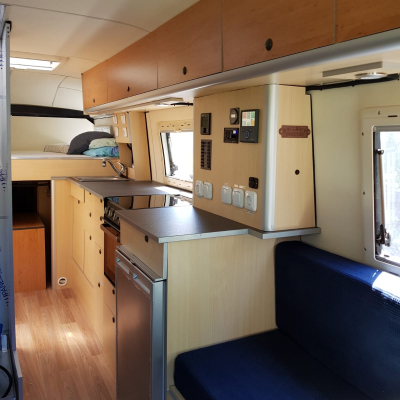

Grundriss

Erläuterung Grundriss
War aufgrund der vorhanden Fenster schon vorgegeben. Wurde aber auf unsere Bedürfnisse angepasst. So wurde zum Beispiel die Nasszelle weiter nach hinten verlegt, um die komplette Schiebetür frei zu haben.

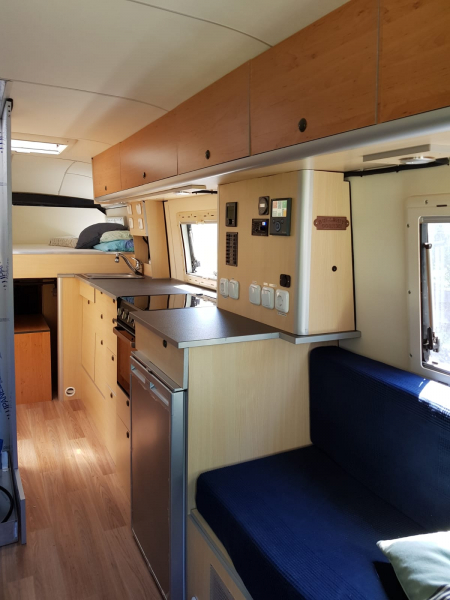

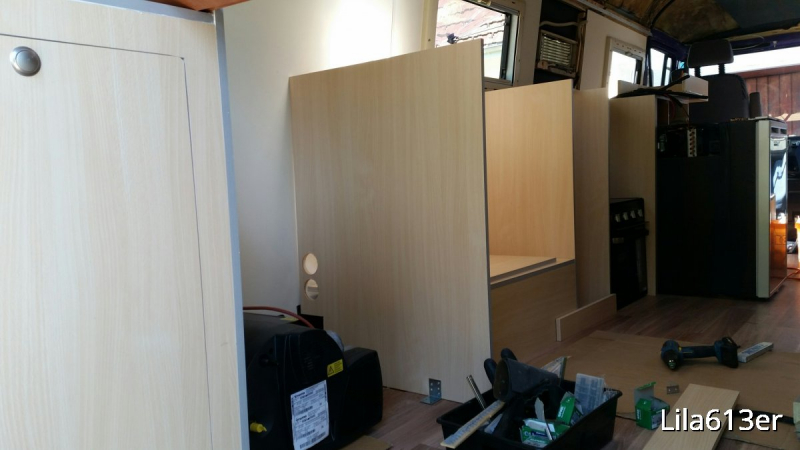

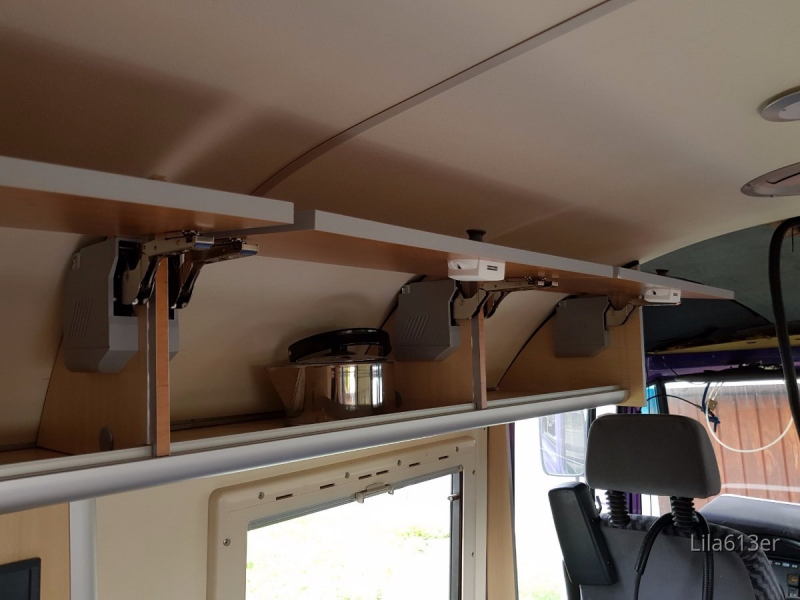

Möbelbau

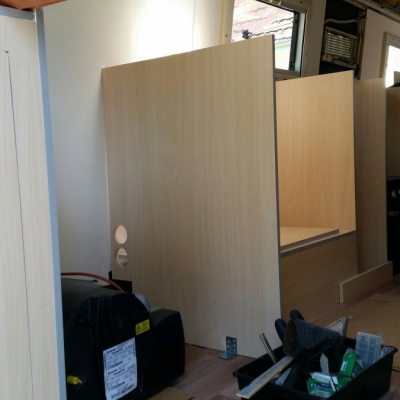

Material des Möbelbaus 15mm Sperrholz von Vöhringer Trochtelfingen
Sonstiges

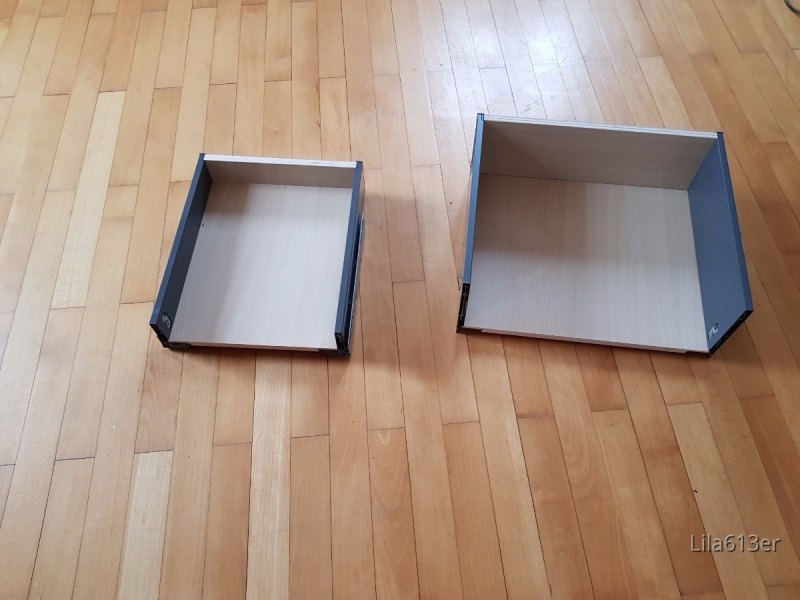

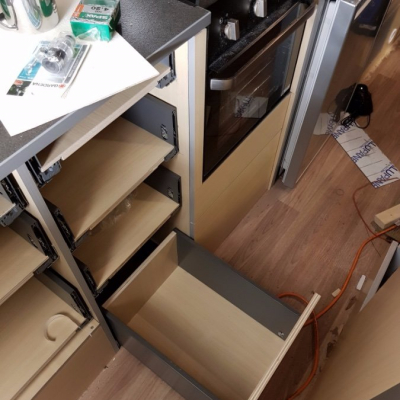

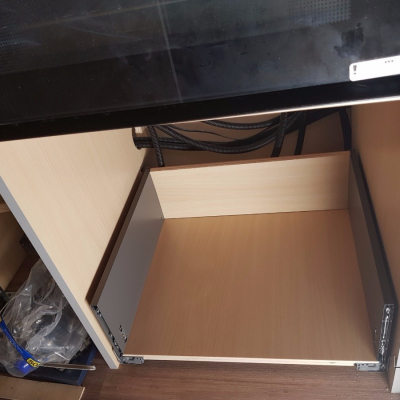

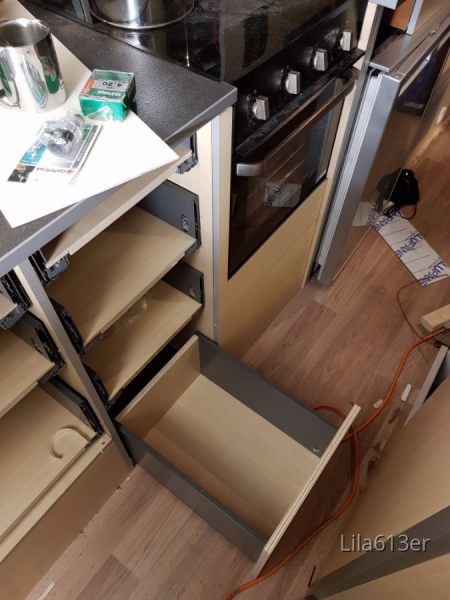

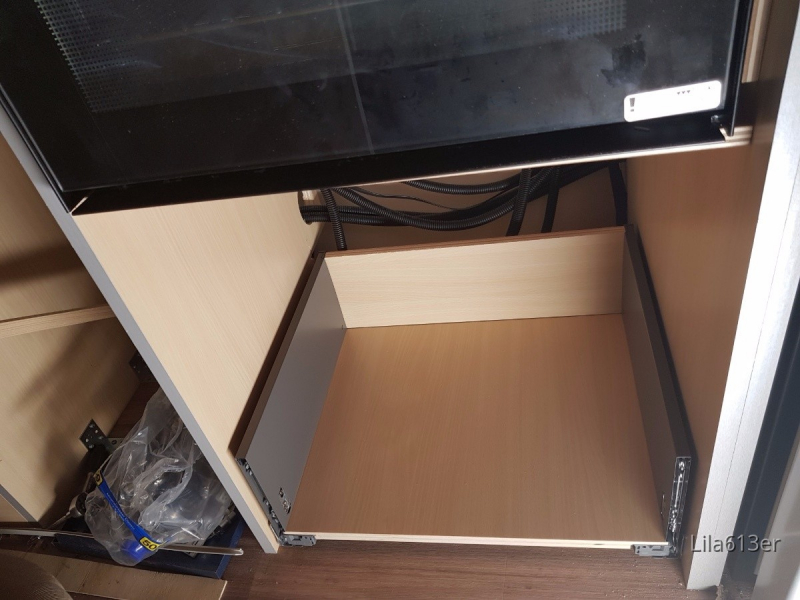

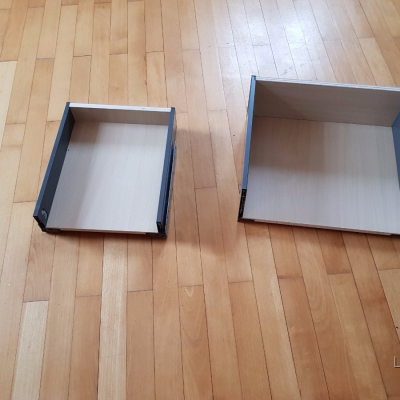

Schubladen in der Küchenzeile sind aus dem Baukasten System von Blum.

Kocher

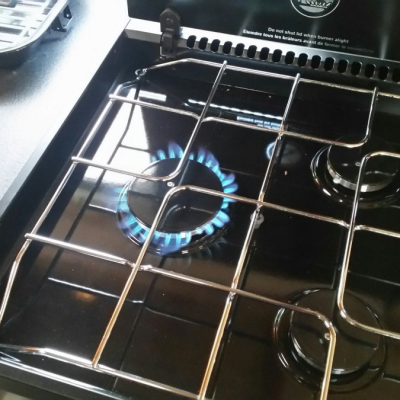

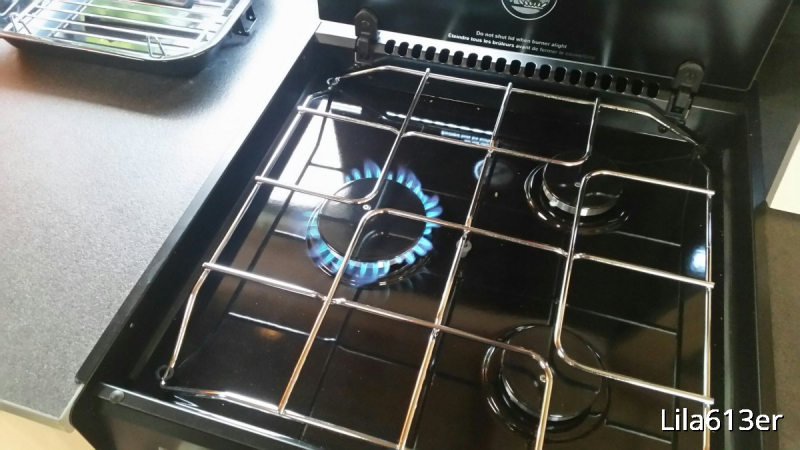

Kocher Thedtford Triplex
Gasinstallation 30mbar
Sonstiges

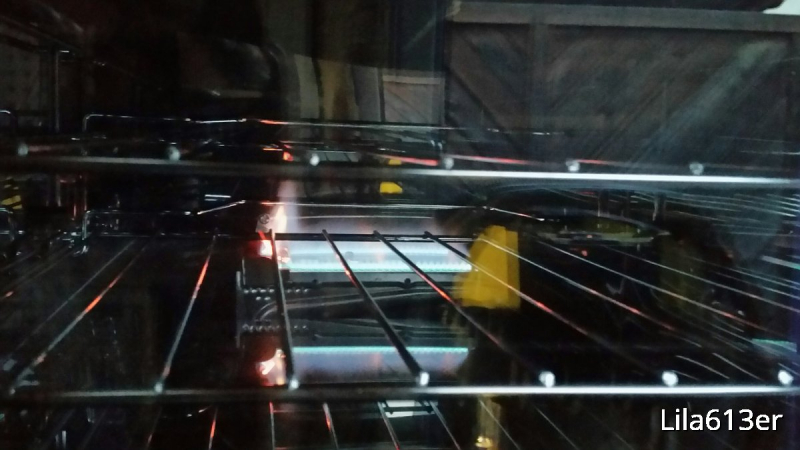

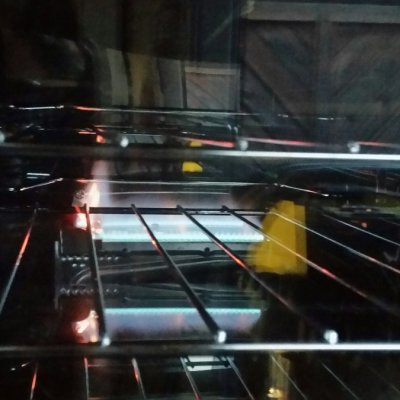

Der Triplex ist genial. War leicht zu installieren, braucht keinen Kamin für den Backofen. Den Backofen haben wir uns lang gewünscht und möchten ihn nicht mehr hergeben.

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank Dometic CRX140
Sonstiges
Schaltet selbstständig von 12V auf 230V um, je nachdem was zur Verfügung steht.

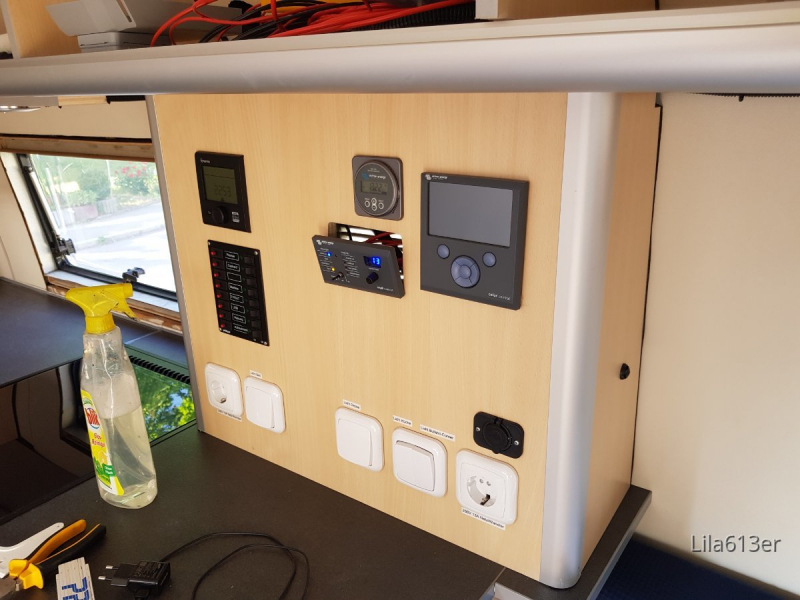

Stromkonzept

Stromspannung im Chassis 12V
Stromspannung im Aufbau 12V
110V / 230V im Aufbau? Ja

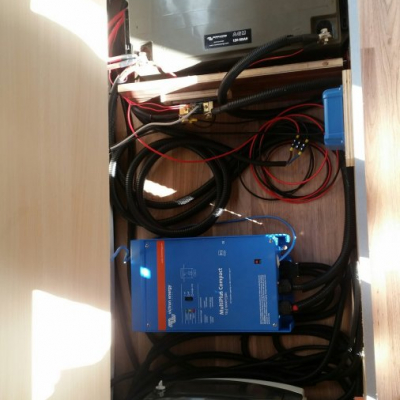

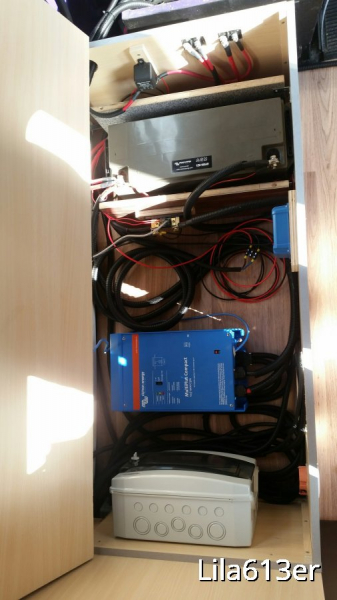

Wechselrichter Victron Multi
Sontiges
12V im Aufbau ist komplett zweiadrig verkabelt, um keine Masse übers Blech zu führen. Querschnitte der 12V Kabel sind bewusst größer gewählt als nötig um Problemen wie Spannungsabfall, spätere Umbauten usw. vorzubeugen.

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 165 Ah
Batterietyp AGM
Batterieladegerät für Aufbaubatterien Victron Multi
Batterieüberwachung Victron BM702

Stromgewinnung

Solarkapazität 200 Watt
Solarregler Victron
Brennstoffzelle Nein
Generator Mobiler Denqbar Benzin Generator. 2,2 VA
Sonstiges
Seit der Montage der Solarzellen wurde der Generator nicht mehr benutzt ;)

Heizung

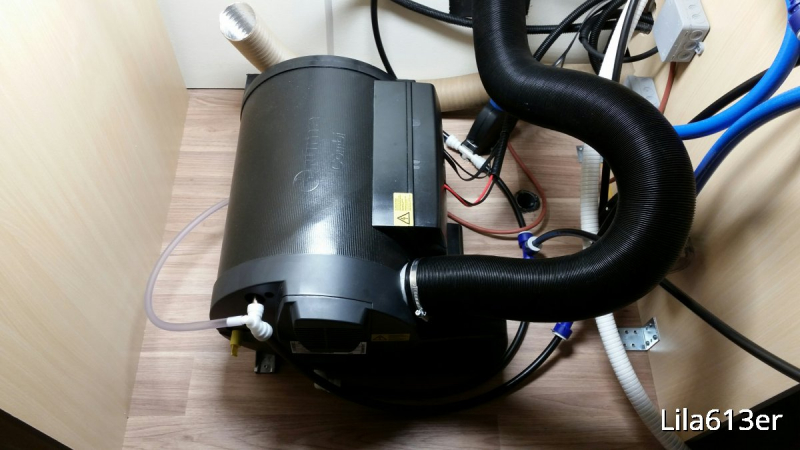

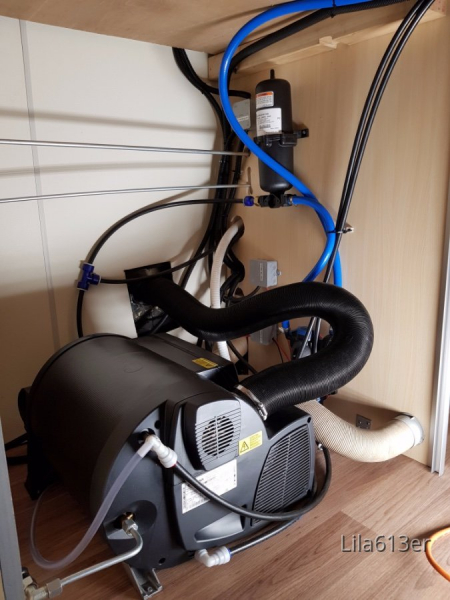

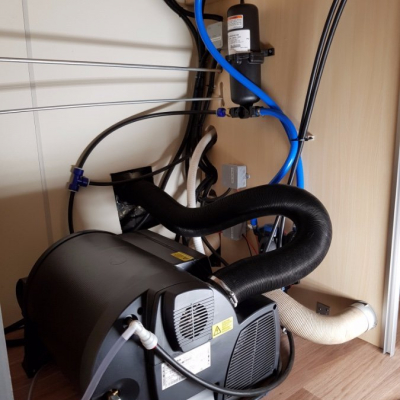

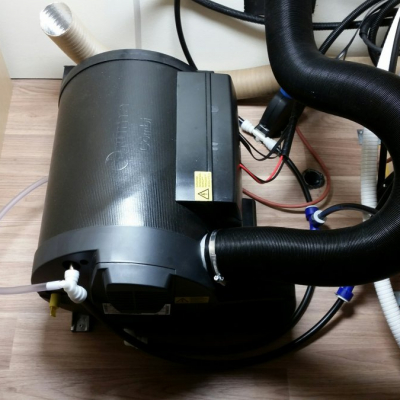

Hersteller und Typ der Heizung Truma Combi 4E
Warmwasseraufbereitung Truma Combi 4E
Fahrerhausheizung Original Fahrzeugheizung
Sonstiges
Durch den E Teil der Kombi kann man das Fahrzeug auch mal in der Garage etwas heizen. Ist sehr angenehm um im Winter etwas zu basteln.

Gasanlage

Erläuterung Gasanlage

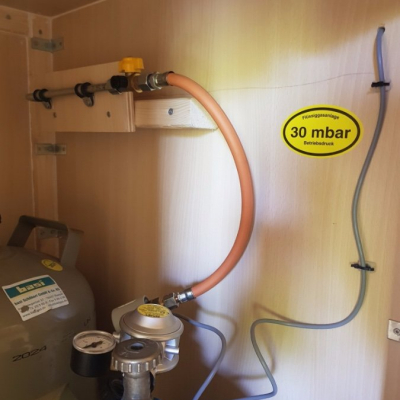

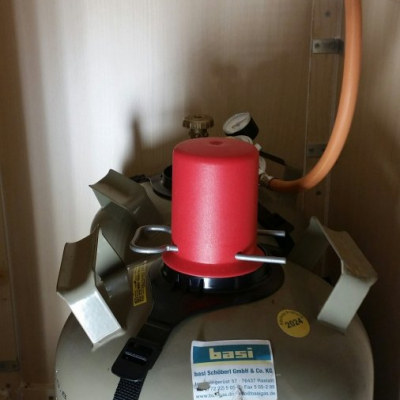

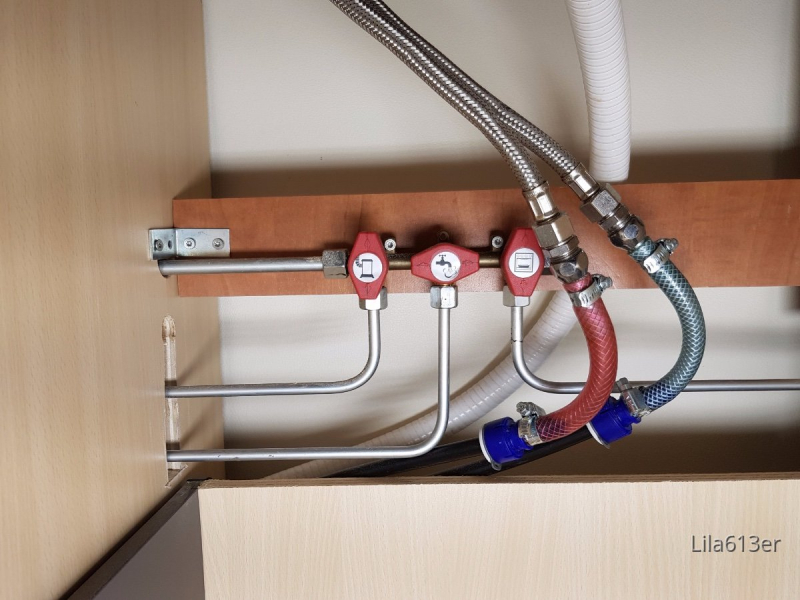

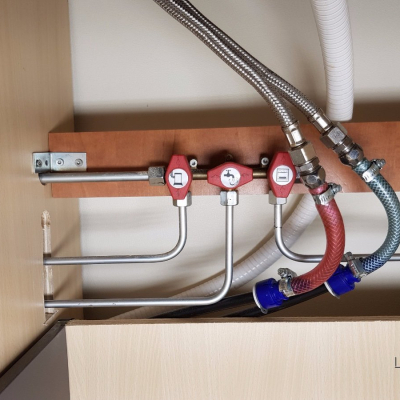

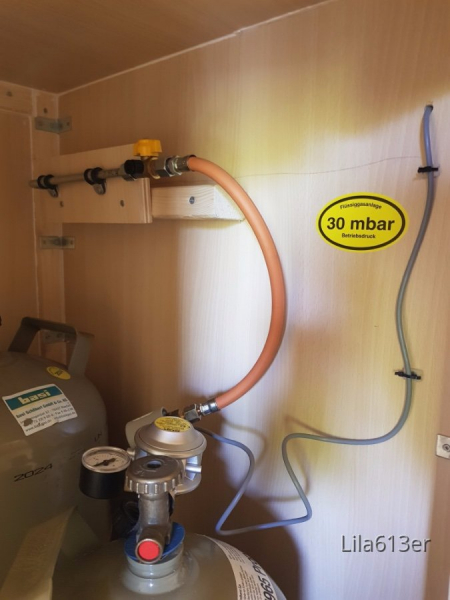

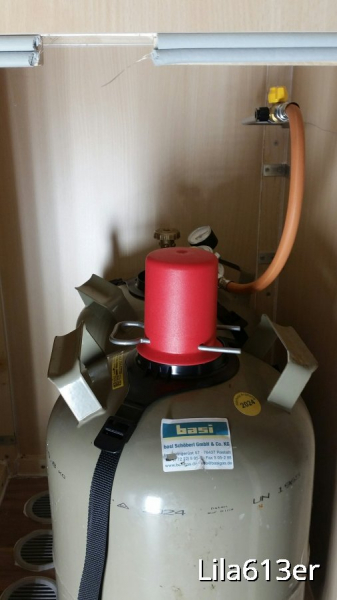

2 x 11 KG Flasche. 30mbar Regler. Hauptleitung bis zum Verteiler 10mm Rohr aus Stahl. Ab Verteiler 8mm Rohre Stahl.
Verbraucher: Heizung, Kochfeld mit Backofen, Aussen Anschluss für Grill.
Gasfernschalter direkt hinterm Fahrersitz schaltbar, da der Gaskasten unterm Bett etwas unbequem zugänglich ist.
Prüfanschluss für den netten Ingenieur von der GTÜ ;)

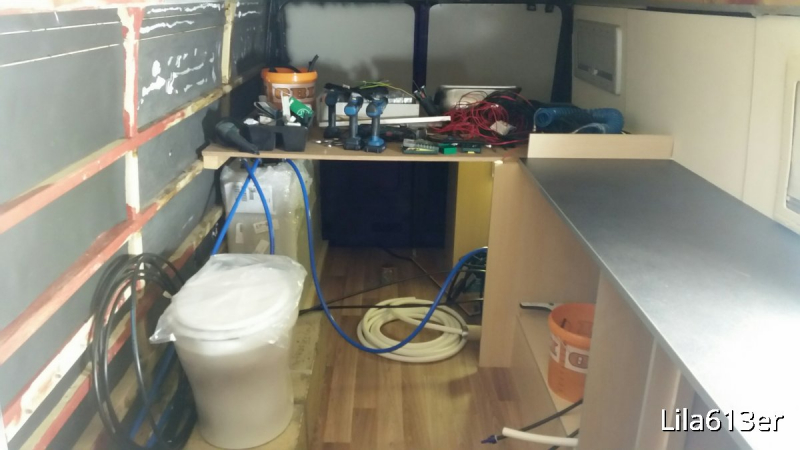

Wassersystem

Wasserführung Kunststoff Rohre vom Reich System
Wasserfiltersystem Noch keines. Keramik und Aktivkohle in Planung.
Volumen der Frischwassertanks 250
Volumen der Abwassertanks 120
Sonstiges
Frischwassertank ist im Fahrzeug unterm Bett, somit vor Sonne und Frost geschützt.

Toilette

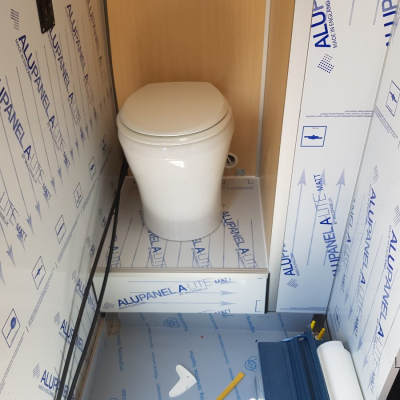

Hersteller und Art der Toilette Dometic Masterflush Zerhacker
Kapazität Fäkalientank 120
Sonstiges
War lange unschlüssig, ob Tank oder Kasette verbaut wird. Bin bis jetzt mit der Tanklösung sehr zufrieden. Dadurch war es auch möglich die Toilette auf dem Radkasten zu platzieren ohne dort eine Wartungsklappe nach aussen zu haben.

Anbauten

Heckträger Eigenbau vom Vorbesitzer
Dachgepäckträger Laufsteg und halter für Solarzellen
Stauboxen Brosbox aus Edelstahl auf dem Heckträger
Außenkochstelle Gasanschluss für Weber BabyQ
Markise Thule 4 Meter mit Elektro antrieb
Sonstiges
Satelitten Antenne von Megasat auf dem Dachträger befestigt.
