LUPUS (der Wolf)

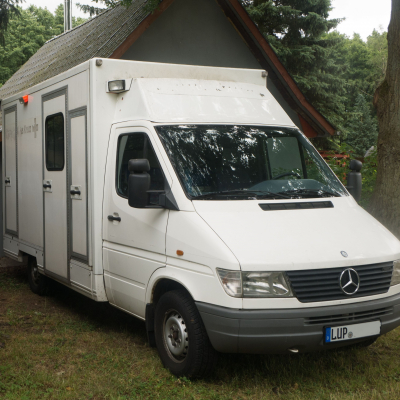

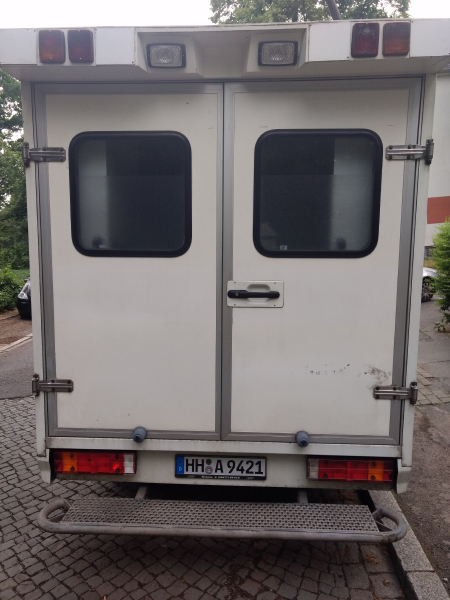

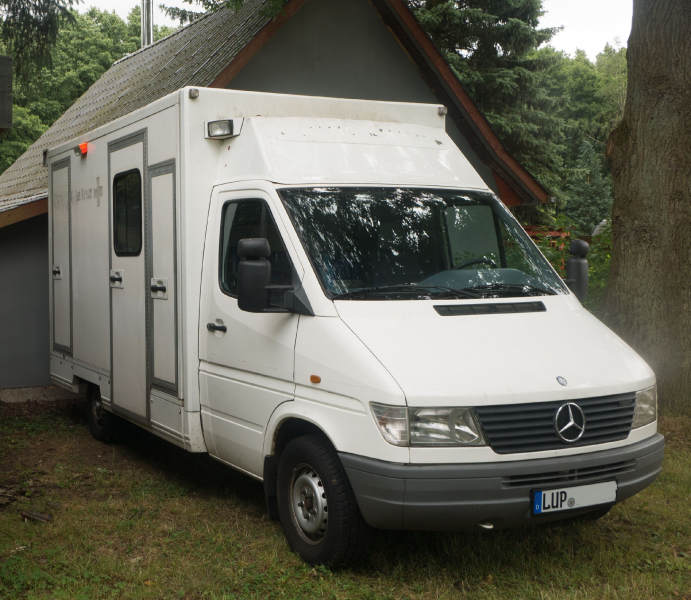

Umbau eines Krankenwagens auf Sprinterbasis zum 2-Personen-Wohnmobil (befindet sich aktuell noch in der Umbauphase.

Allgemeine Angaben

Fahrzeughersteller und Typ Mercedes Sprinter 312 D (W903)
Name des Halters Steffen Graap
Land der Zulassung Deutschland
Webseite keine
Baujahr 1998
Fahrzeug steht zum Verkauf? Nein

Motor

Motortyp OM 602.980
Hubraum 2874
Zylinderzahl 5
Motorleistung in PS 122
Drehmoment 280
Sonstiges
4-Gang Wandlerautomatik

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x2
Radstand 3550 mm
Anzahl der zugelassenen Sitze 2
Reifengröße 255/70 R15 C
Felgen Stahl 6Jx15H2
Reifenart Conti VancoWinter 2
Tankkapazität 75 L
Dieselfilter Nein
Allrad zuschaltbar oder permanent kein
Differenzialsperren hinten

Aufbau

Aufbauhersteller Binz
Kabinenmaße (Innen) 3,35m x 1,99m x 1,99m
Kabinenmaße Abmessungen (außen) 3,42m x 2,05m x 2,05m
Material der Kabine Alu-GfK-Sandwitch (Alu innen - PU - Gfk außen)
Art und Stärke der Dämmung Wand PU ~30mm + 5mm Armaflex (Kältebrücken), doppelter Boden (mit 19mm Armaflex)
Anzahl der Schlafplätze 2 im Bett + 2 auf der Sitzgruppe
Fenster 1x Dometic S4 (Fahrerseite) , Fiamma Vent 40x40 im Küchenbereich, Fiamma Turbo Vent 28x28 (mit Lüfter) im Bad
Zwischenrahmen Stahl , fest verbunden mit Rahmen des Sprinters
Sonstiges

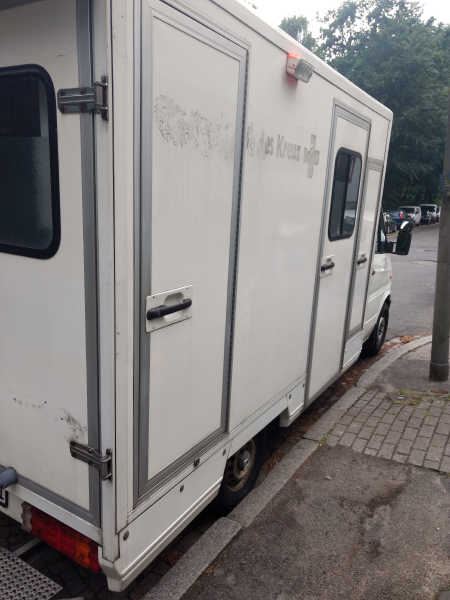

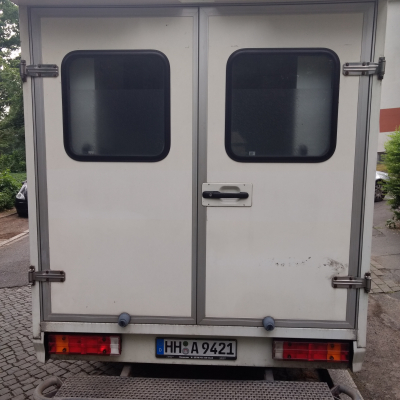

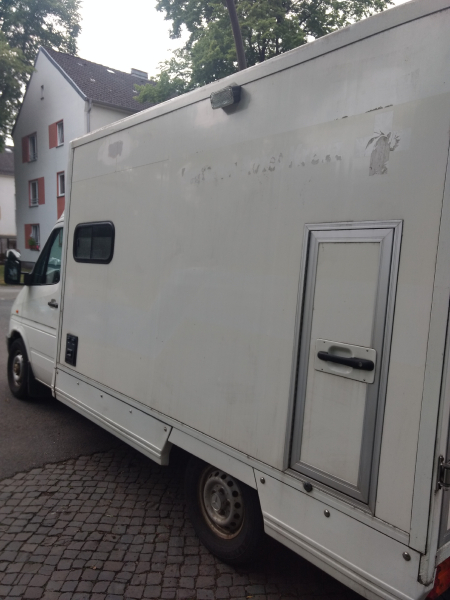

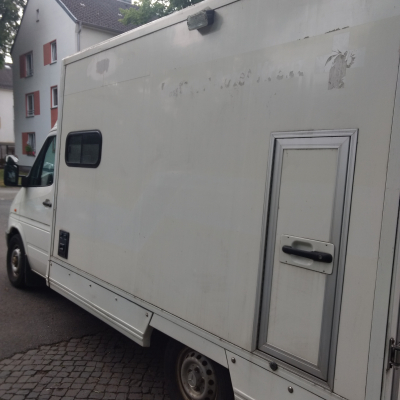

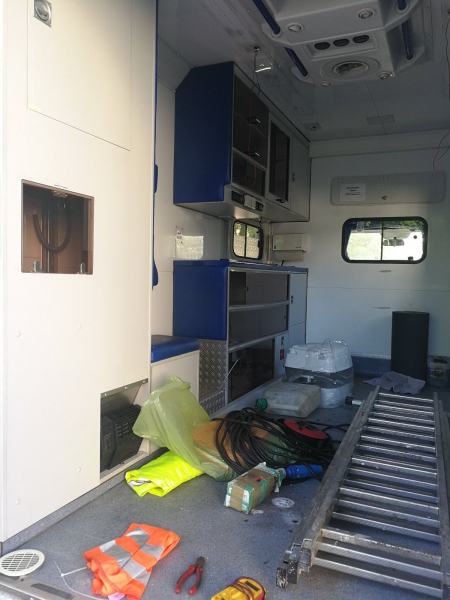

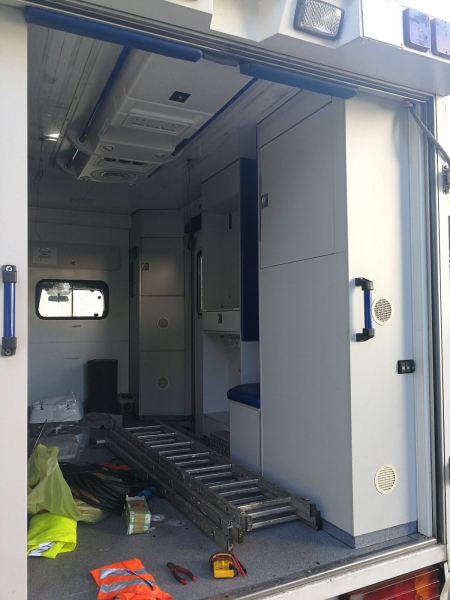

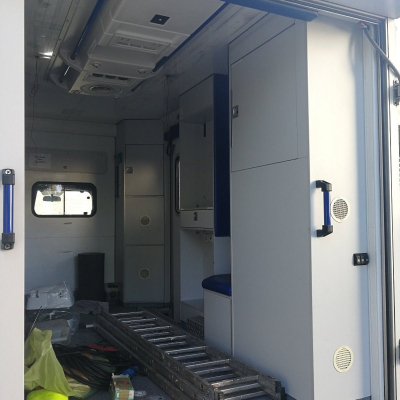

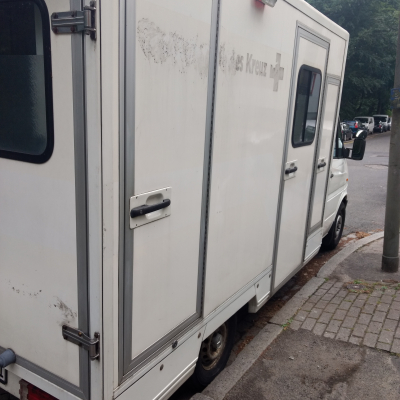

Der Aufbau ist mit vielen Türen/Klappen versehen, wodurch in Zeiten als Krankenwagen auf die Staukästen zugegriffen wurde.

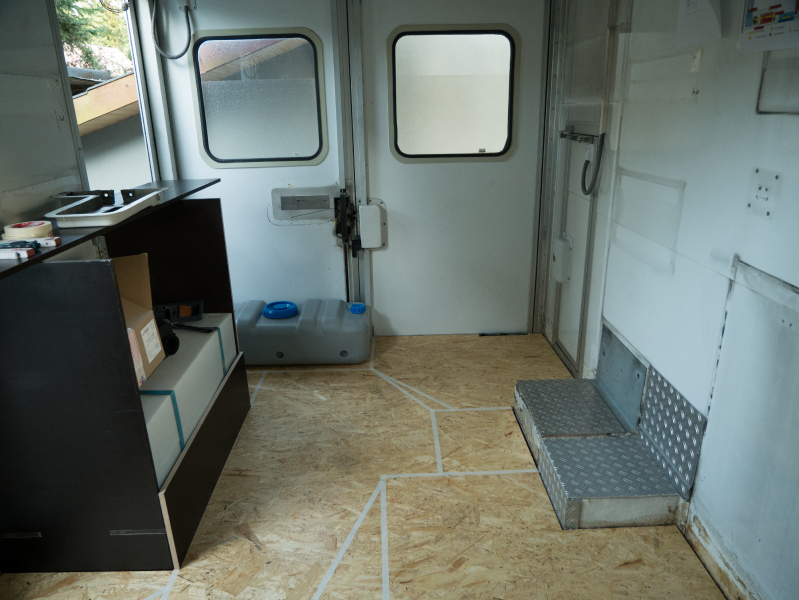

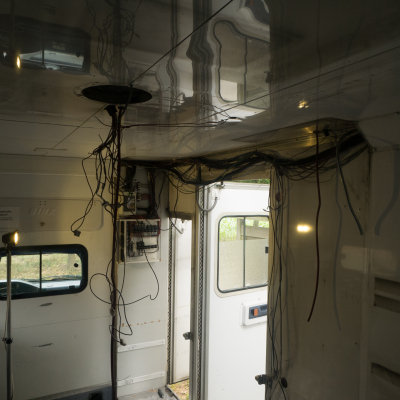

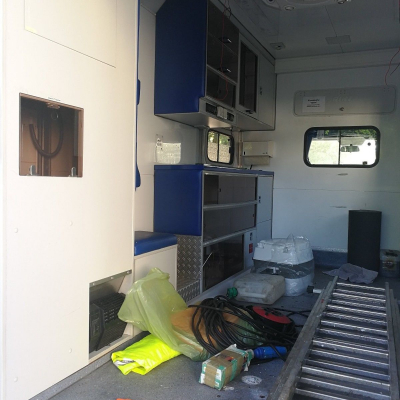

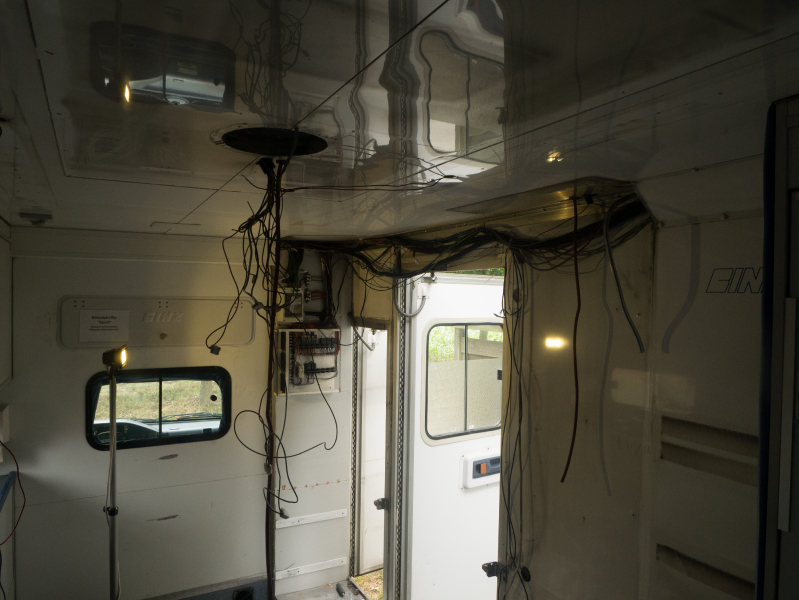

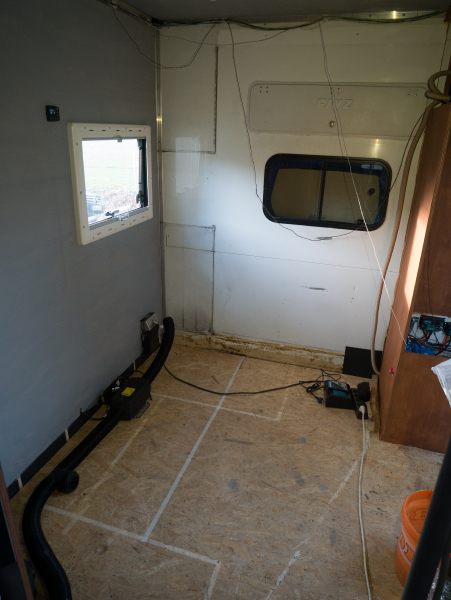

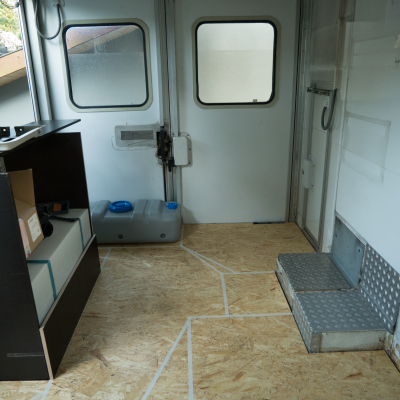

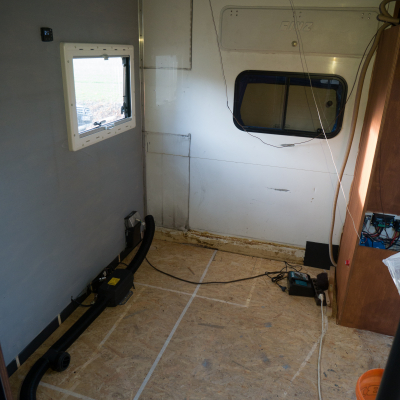

Der Koffer wurde komplett entkernt, alle Möbel und Kabel wurden entfernt.

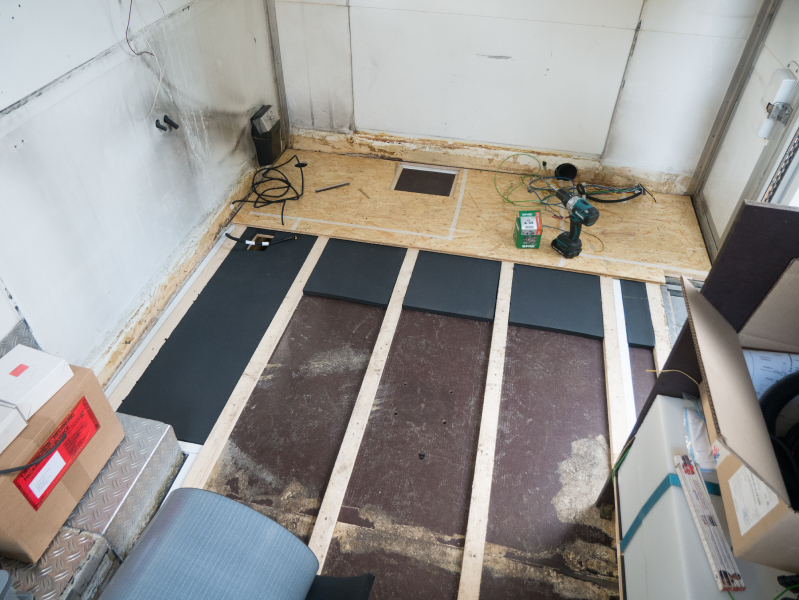

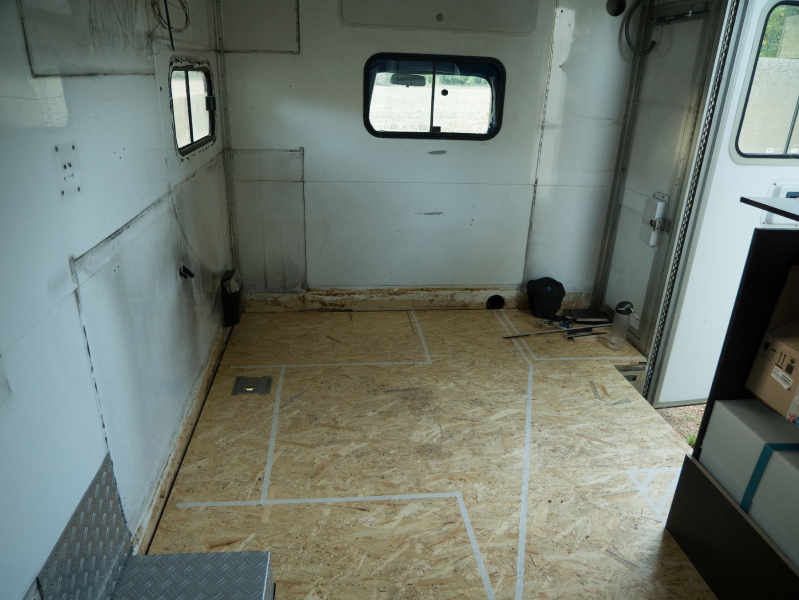

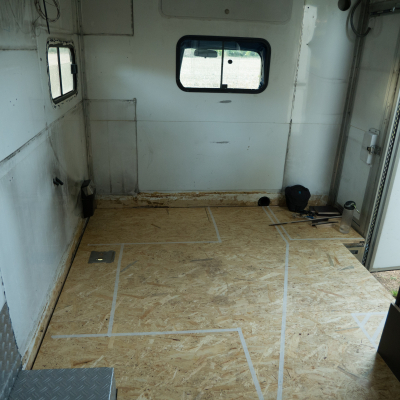

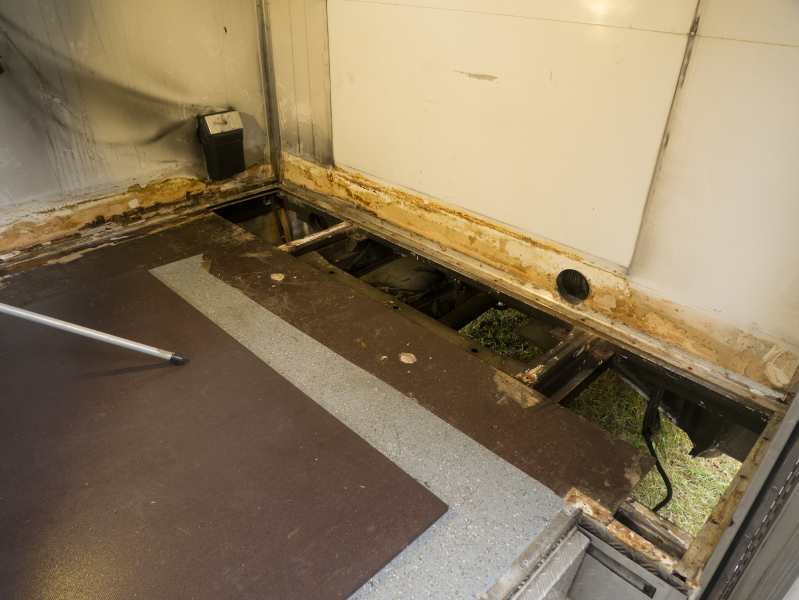

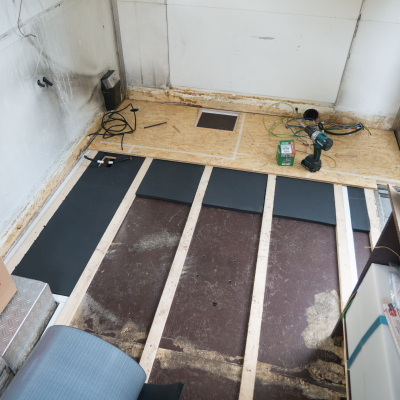

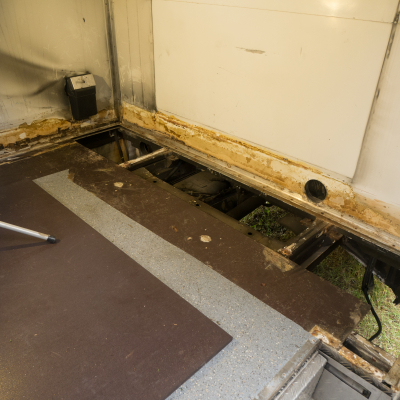

Da der Boden im vorderen Bereich durch Eindringen von Wasser total vergammelt war, wurde er teilweise ersetzt, und mit 19mm Armafex gedämmt. Darauf wurde ein Boden mit 12mm OSB, auf Kiefernleisten verschraubt.

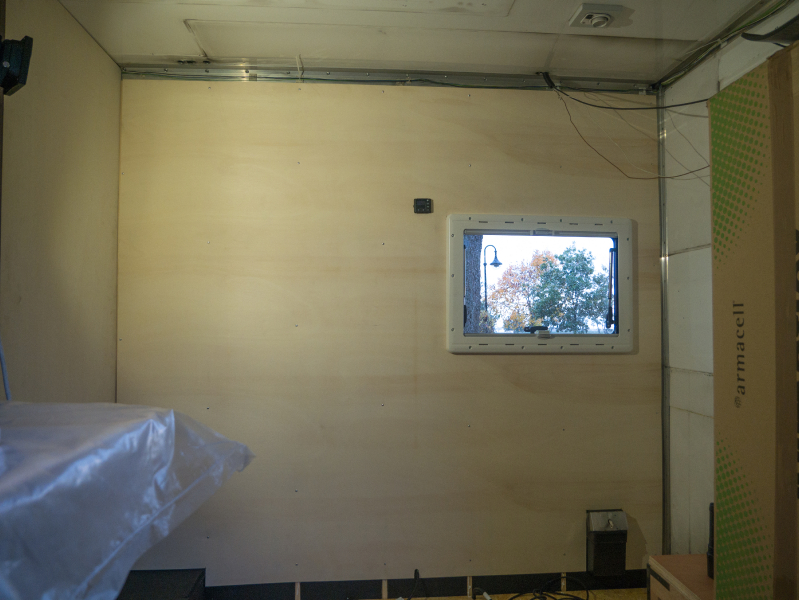

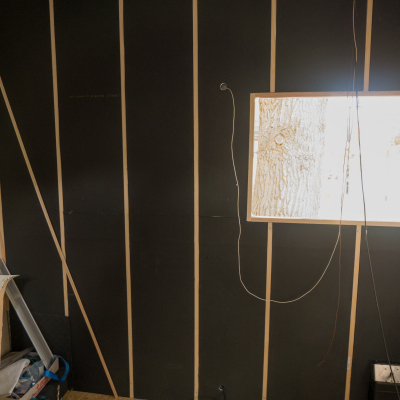

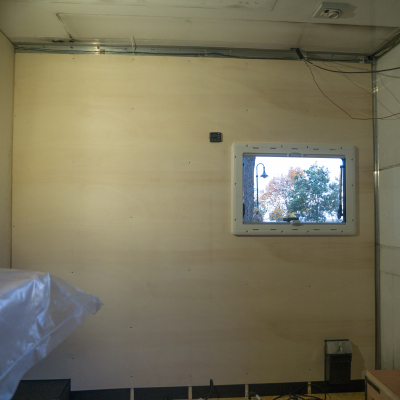

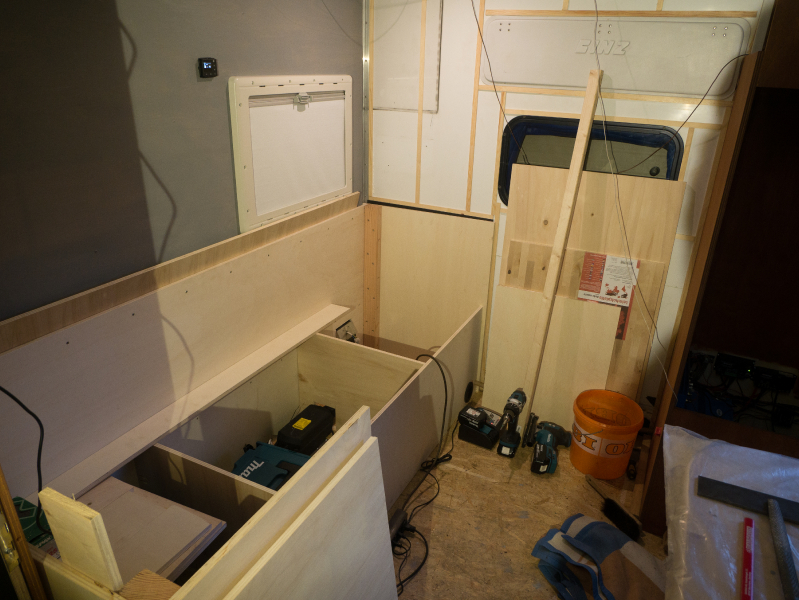

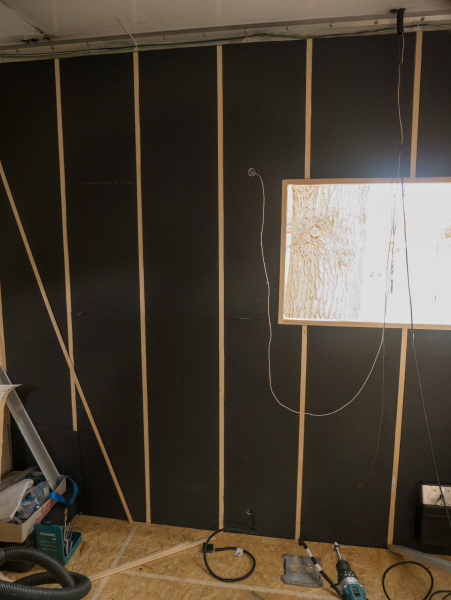

Die Sandwitchwände wurden zusätzlich mit 5mm Armaflex gedämmt, um Kältebrücken an Versteifungsprofilen zu minimieren. Als Tragegerüst habe ich Kiefernleisten im Abstand von 30cm auf die Wand geklebt, und den Zwischenraum mit Armaflex gefüllt. Hierauf kommt eine 4mm starke Pappelsperrholzplatte als Wandverkleidung. Selbiges Verfahren wurde an der Decke angewandt. In den Ecken können Kabel verlegt werden, die später mit Leisten verkleidet werden.

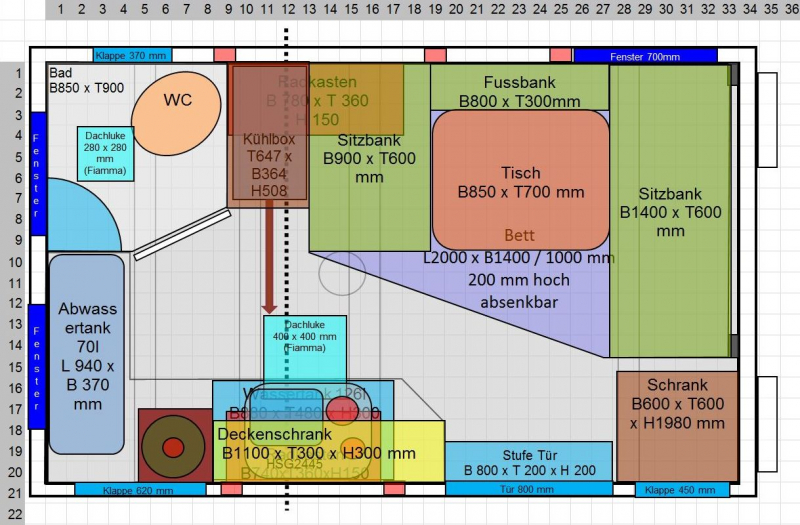

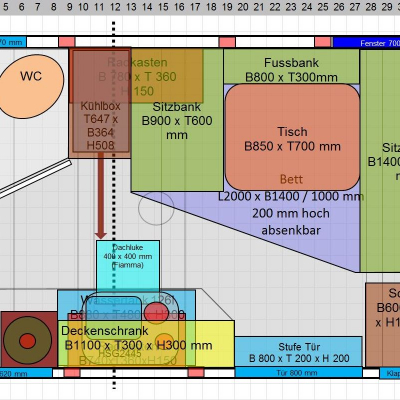

Grundriss

Erläuterung Grundriss
vorne Sitzgruppe mit darüber absenkbarem Hubbett, Kopffreiheit im Bett 90cm, alternativ 60cm, dann können Gäste auf der Sitzgruppe schlafen. Bettgröße 1,40m x 2,0m, im Fußbereich auf 90cm verjüngt.

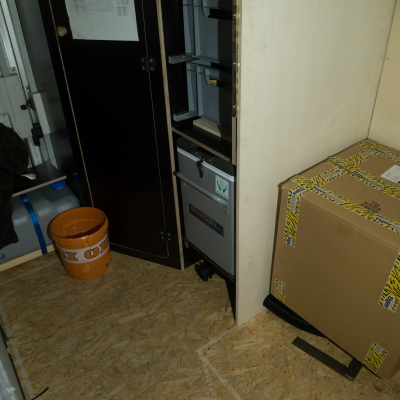

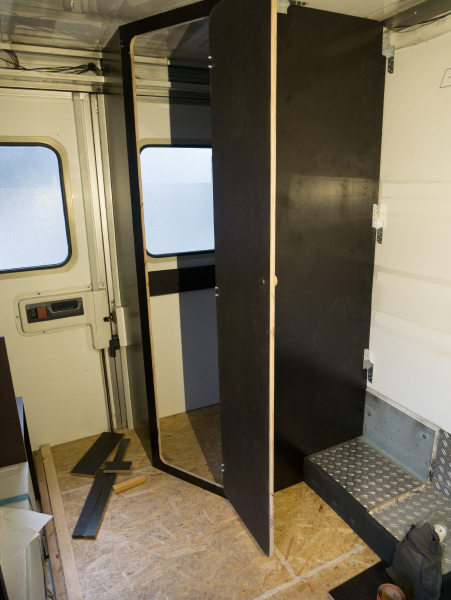

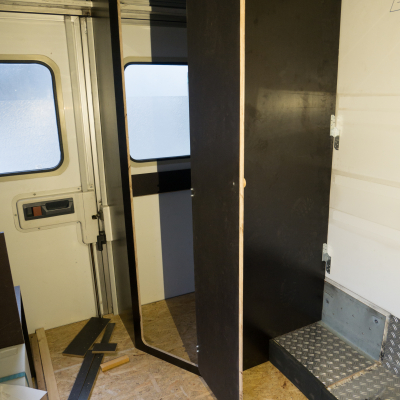

Hinten links Bad mit Trocken-Trenn-Toilette und Waschbecken, keine Dusche (Außendusche durch Klappe).

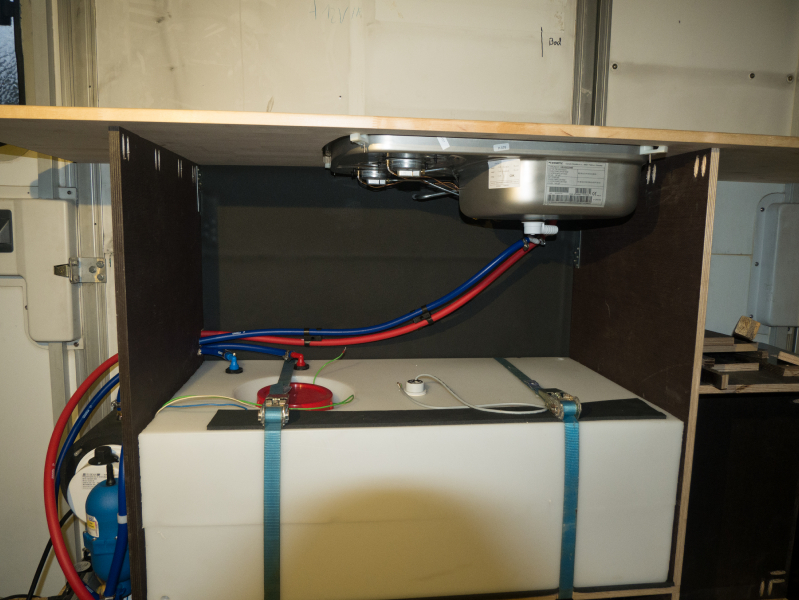

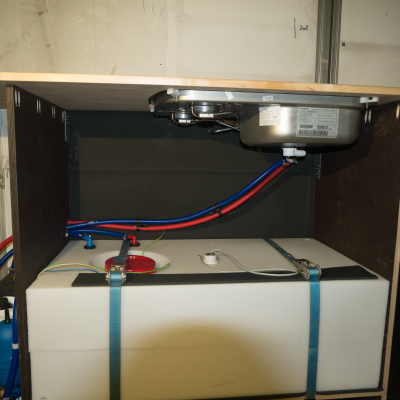

Beifahrerseite Küchenzeile mit integrierten Wasse-/Abwassertank (Frostschutz). Im gesamten Bereich (außer unter dem Bett) ist Stehhöhe.

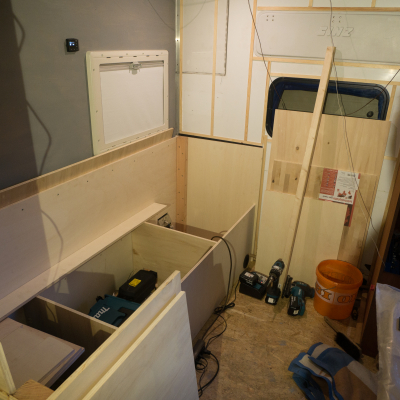

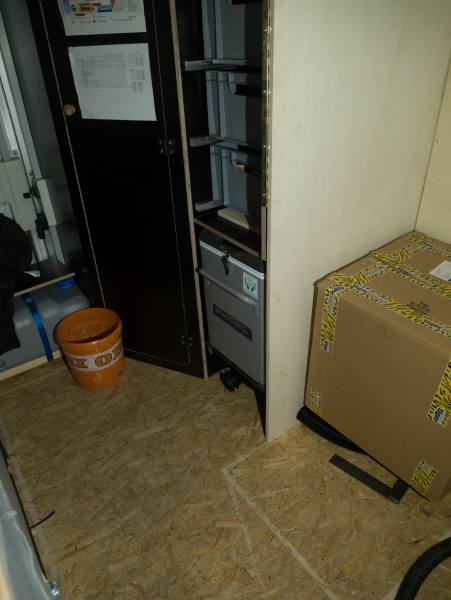

Möbelbau

Material des Möbelbaus 15mm Papelsperrholz, teilweise 15mm Siebdruckplatten (Bad, Gaskasten)
Sonstiges

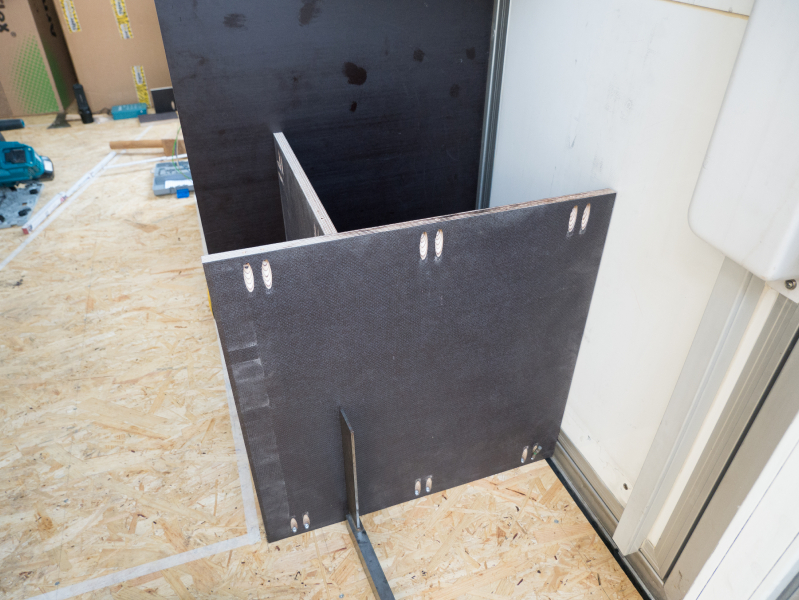

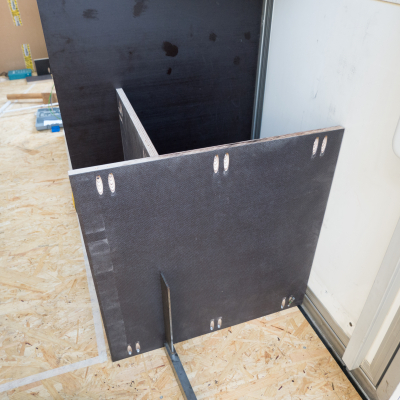

Das Pappelsperrholz ist sehr leicht, leider auch sehr weich. Um trotzdem einen guten halt zu erreichen, wurden fast alle Verbindungen an Holzplatten mit einer Bohrlehre (Kreg Jig Jr. https://www.amazon.de/gp/product/B07D7Z5B16/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1) erstellt und direkt mit Schrauben verschraubt (siehe Bild). Ich habe alle ~15cm ein Schraubenpärchen, somit kommt der Halt über die Menge der Verbindungen.

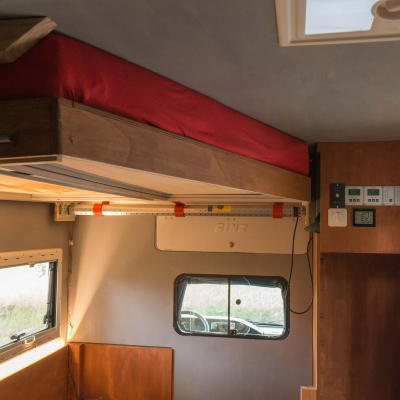

Das Bett hängt über der Sitzgruppe und wird zum Schlafen auf Pfosten herabgelassen.

Kocher

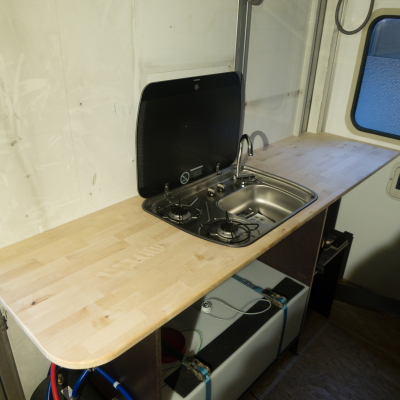

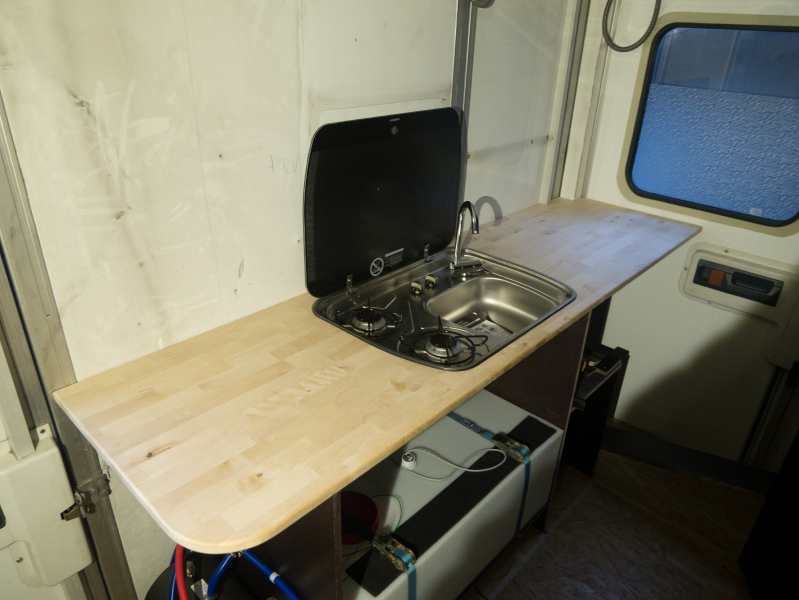

Kocher Dometic HSG 2445 (Einbaukochspüle)
Gasinstallation 1x 6kg Alugasflasche mit 30mBar Druckregler

Kühlschrank, Kühlbox

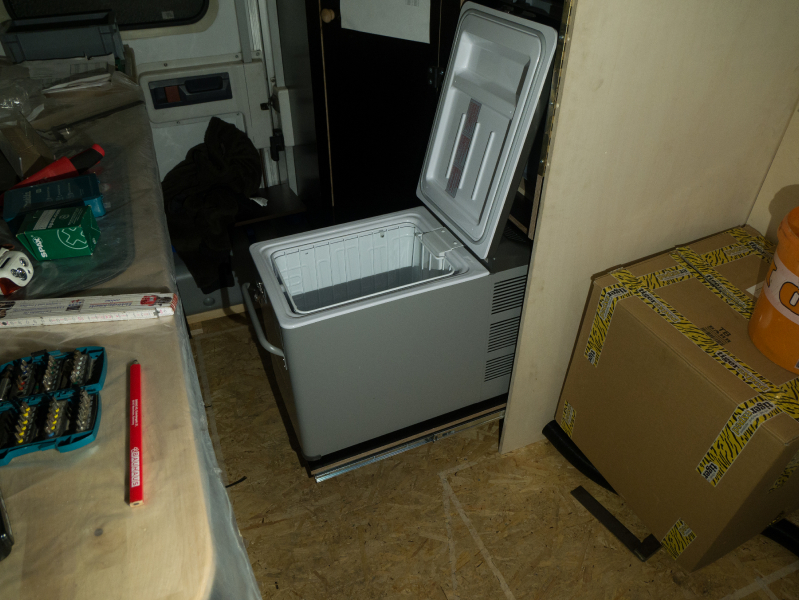

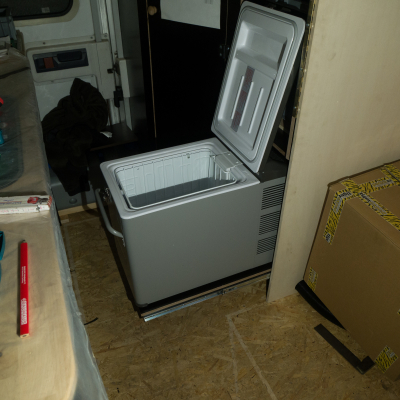

Hersteller und Typ des Kühlschrank Engel MT-45-F Kompressor Kühlbox, 40L

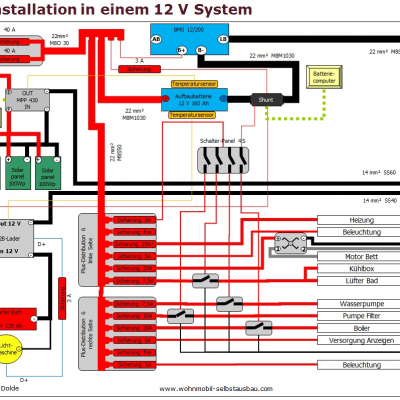

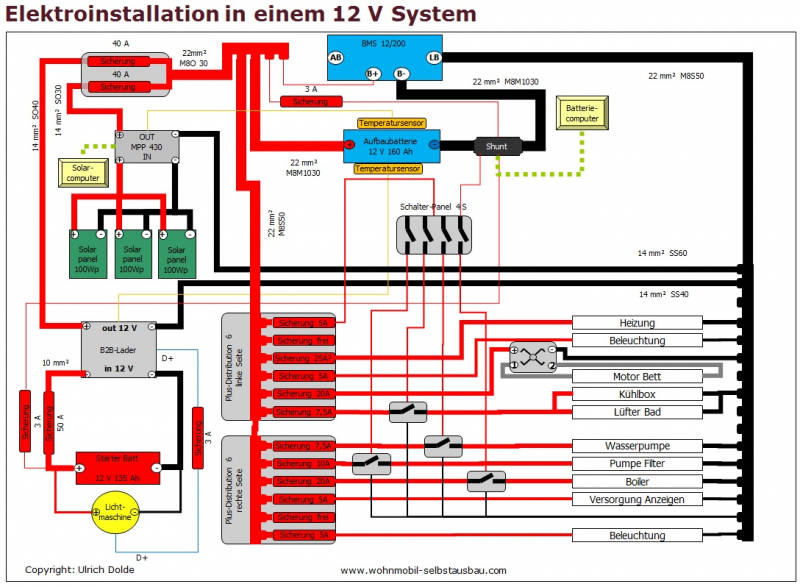

Stromkonzept

Stromspannung im Chassis 12V
Stromspannung im Aufbau 12V
Ladewandler 24-12V nicht nötig
110V / 230V im Aufbau? Ja
Wechselrichter Fraron SWI 650W 12V

Batteriekapazität im Aufbau

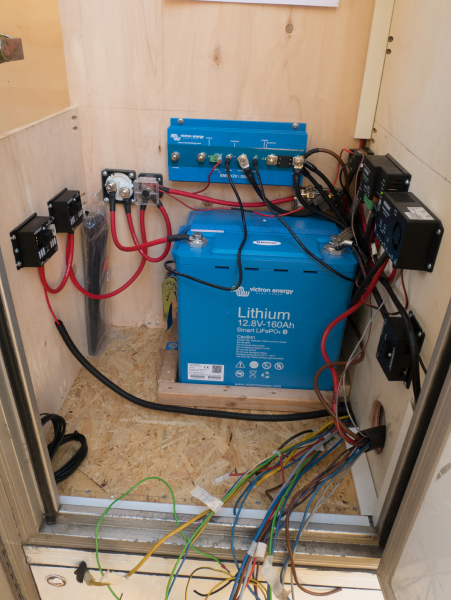

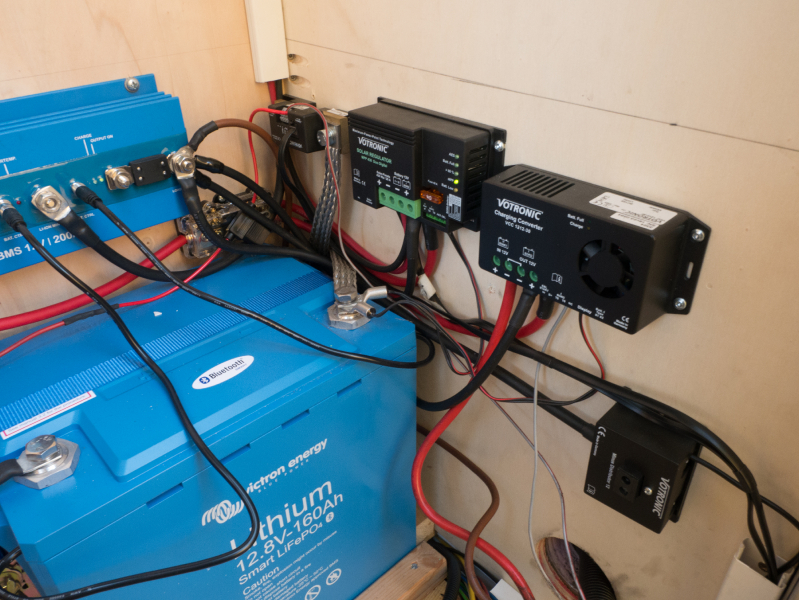

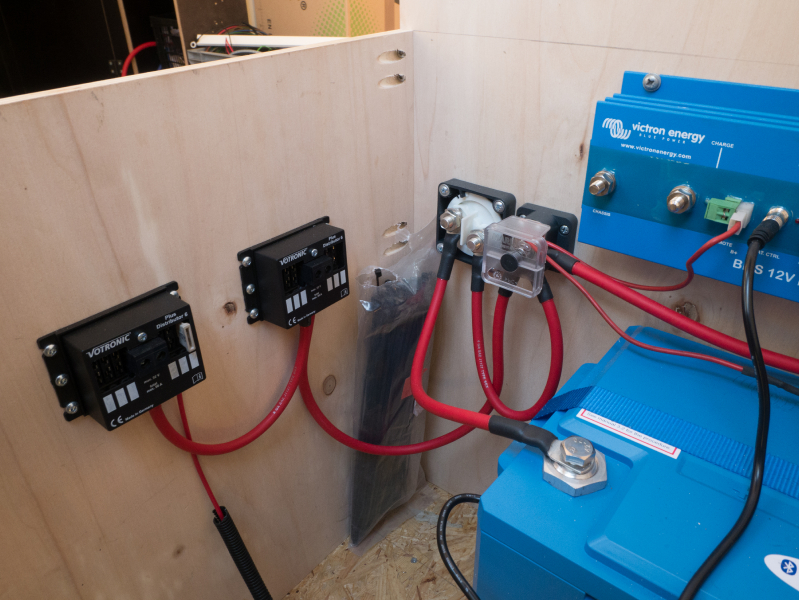

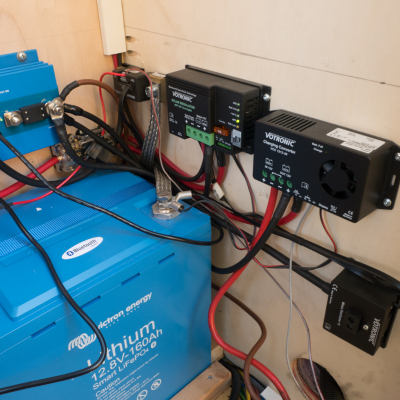

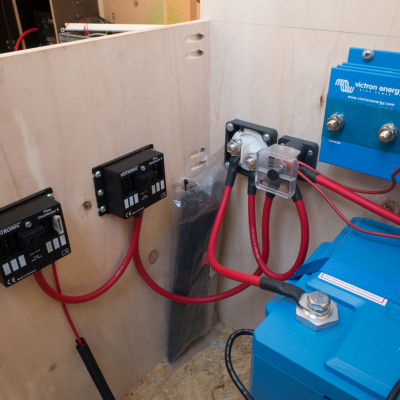

Batteriekapazität im Aufbau 160Ah

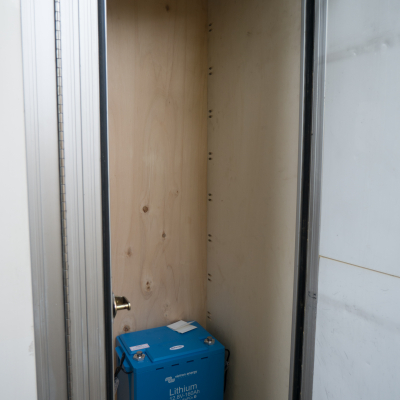

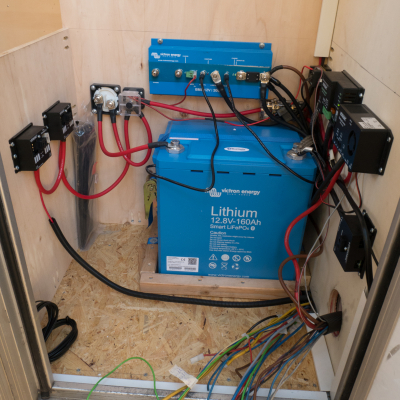

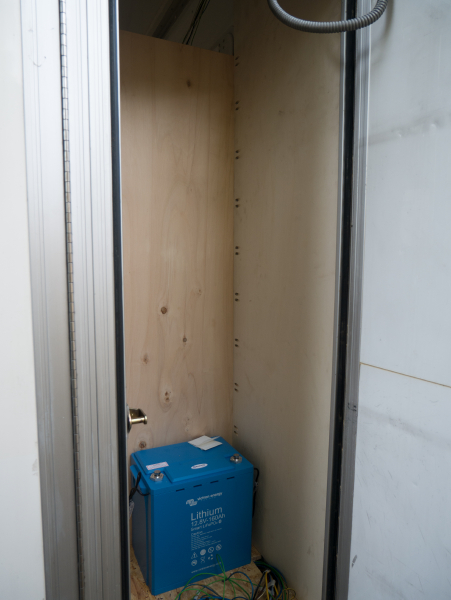

Batterietyp LiFePo (Victron Energy LFP- Smart 12,8/160)
Batterieladegerät für Aufbaubatterien Votronic VCC 1212-30 (B2B-Lader), Votronic MPP 430 Duo Dig. (Solar-Laderegler)
Batterieüberwachung Votronic LCD-Batterie-Computer 200 S

Stromgewinnung

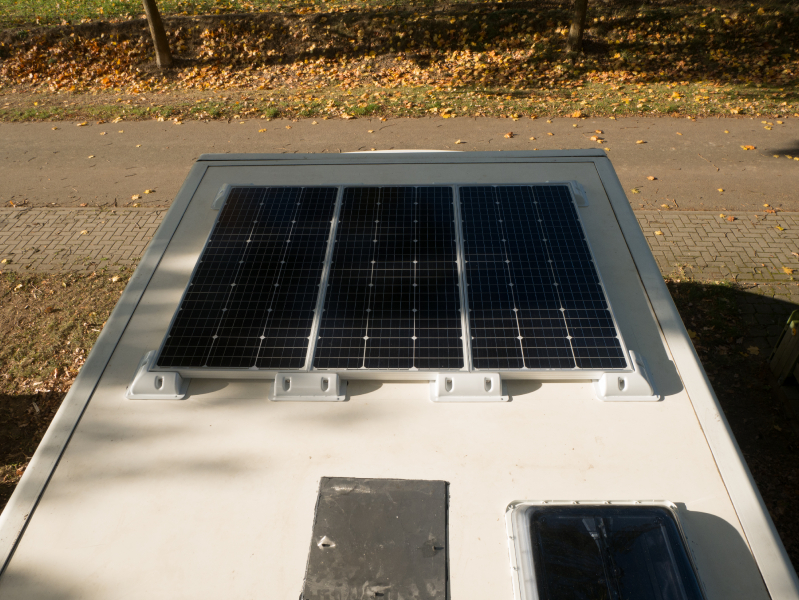

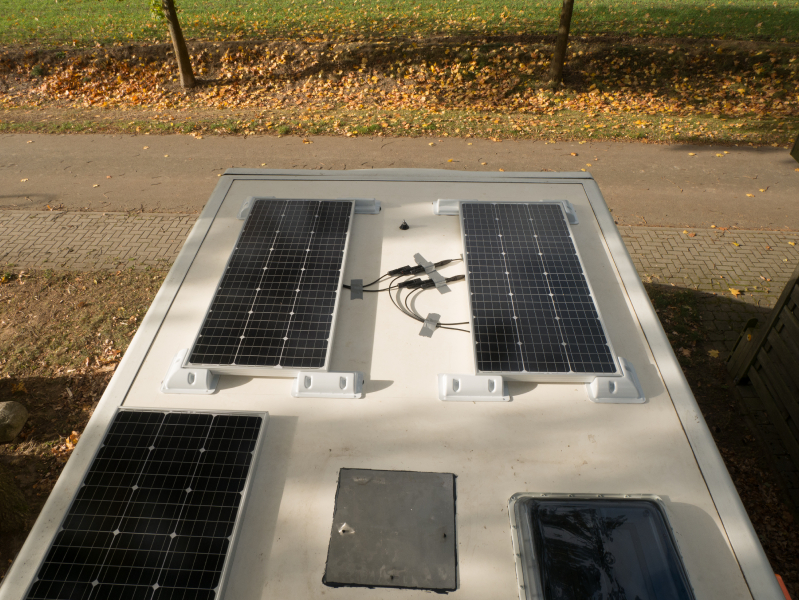

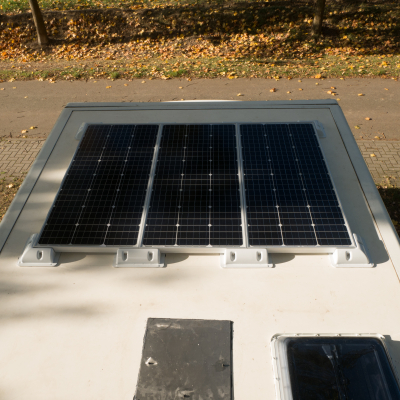

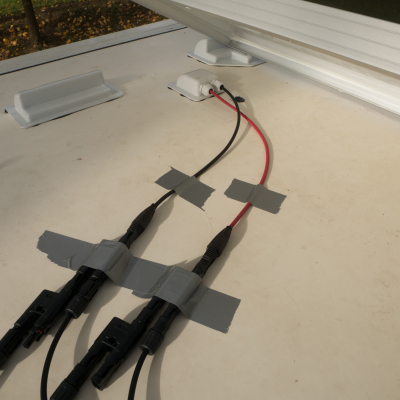

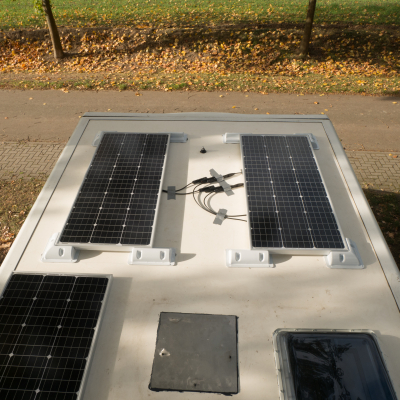

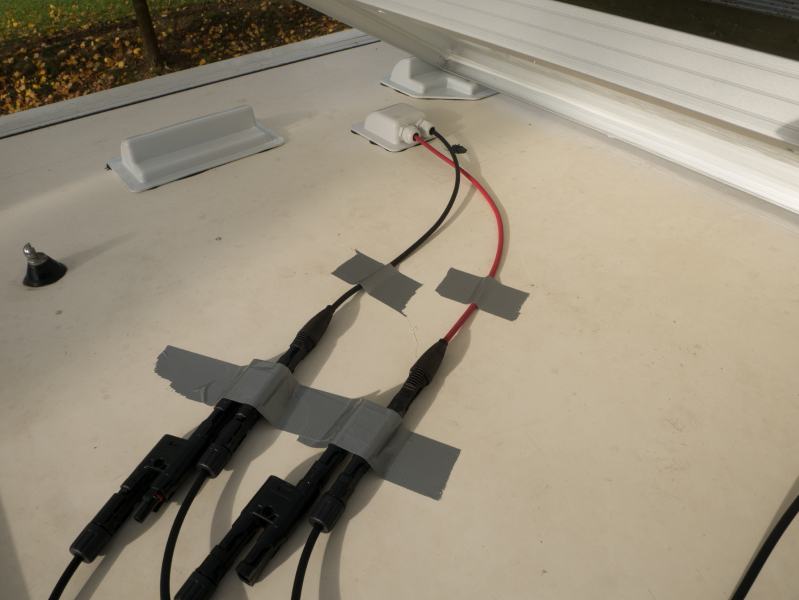

Solarkapazität 300Wp
Solarregler Votronic MPP 430 Duo Dig.
Brennstoffzelle Nein

Heizung

Hersteller und Typ der Heizung Planar 2D DELUXE

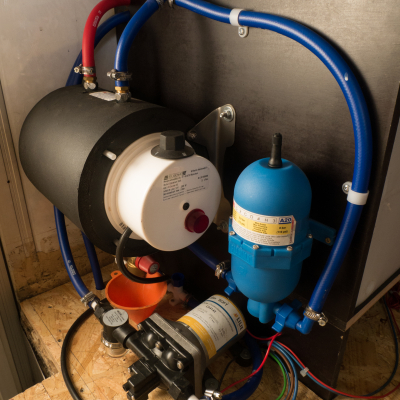

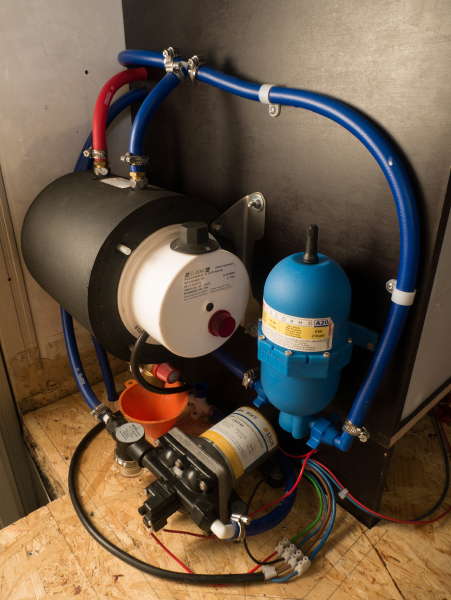

Warmwasseraufbereitung 5l-Elektroboiler (12V/200W) Elgena KB5D

Gasanlage

Erläuterung Gasanlage

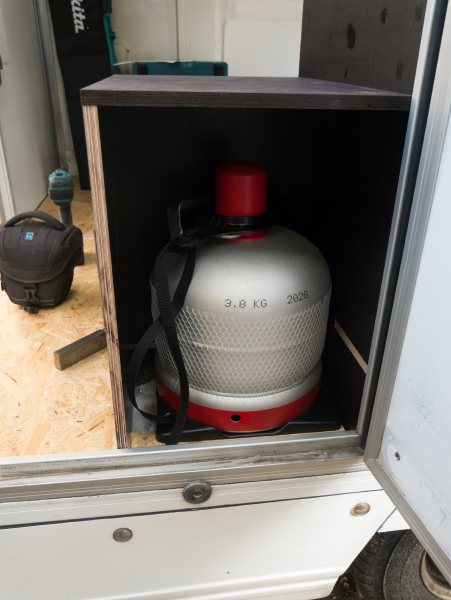

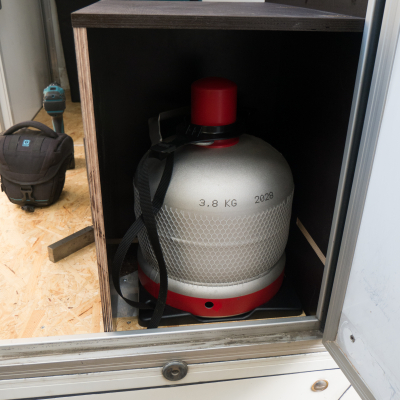

Da Gas nur zum Kochen benutzt wird ist die Anlage recht einfach. 6kg Alugasflasche mit 30mbar Druckminderer, Absperrventil von Innen und das Kochfeld.

Wassersystem

Wasserführung 10mm Trinkwasserschläuche
Wasserfiltersystem Famous Water water-jack fresh assembly 2h SC (Keramik + Aktivkohle)

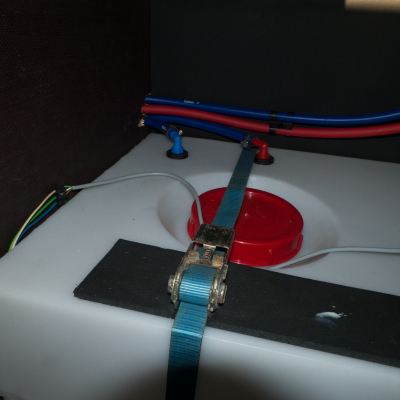

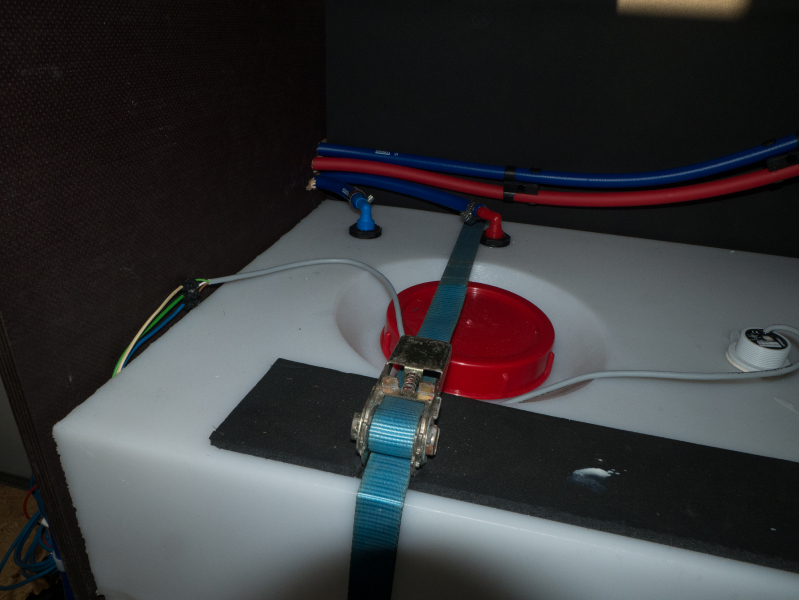

Volumen der Frischwassertanks 126l
Volumen der Abwassertanks 70l Grauwasser + 10l Pipitank
Sonstiges
Filterung vor dem Wassertank, entweder mit Druckleitung oder über 2,9bar Druckpumpe über Ansaugschlauch

Toilette

Hersteller und Art der Toilette Eigenbau Trocken-Trenn-Toilette mit PRIVY 500 Trenneinsatz
Kapazität Fäkalientank 10l Pipitank + 20l Eimer (Feststoffe)
Veröffentlicht 18.10.18
Halter Steffen G
Aufrufe 15361
Ausgefüllt 98%
