Holzkofferaufbau

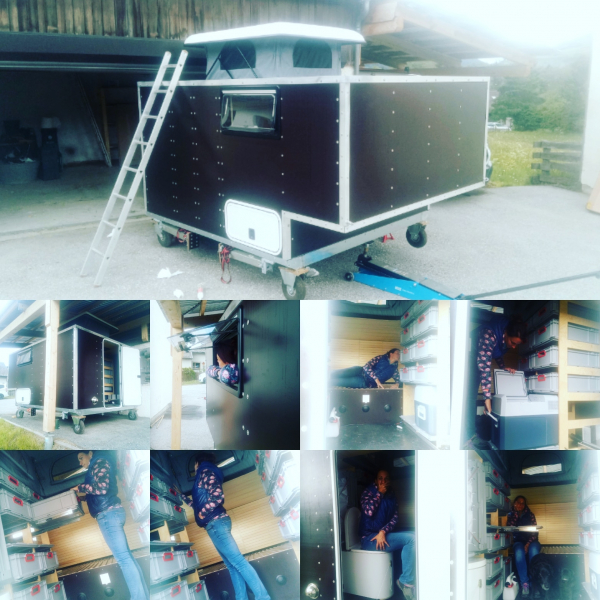

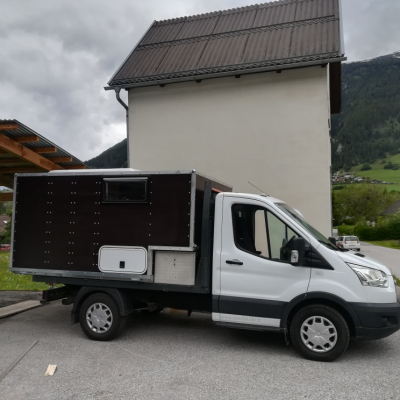

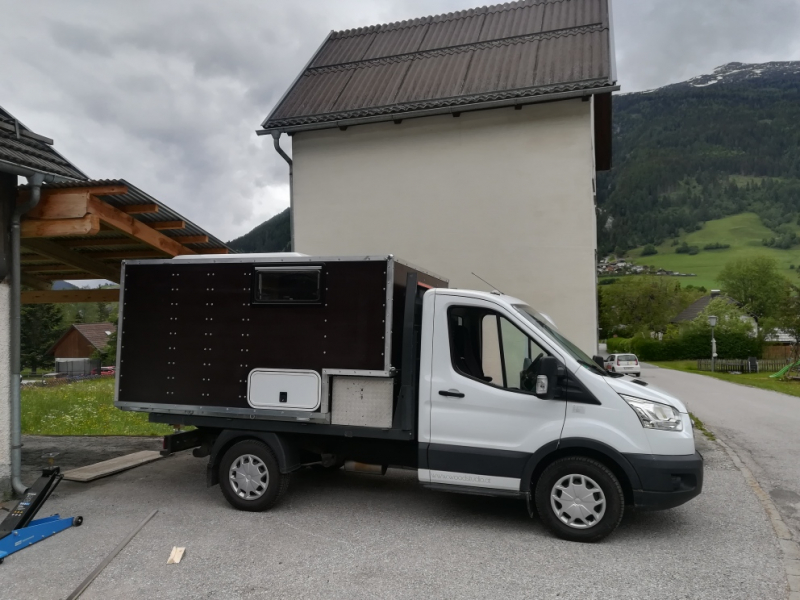

Holzkofferaufbau als Absetzkabine Flachbettpritsche

Allgemeine Angaben

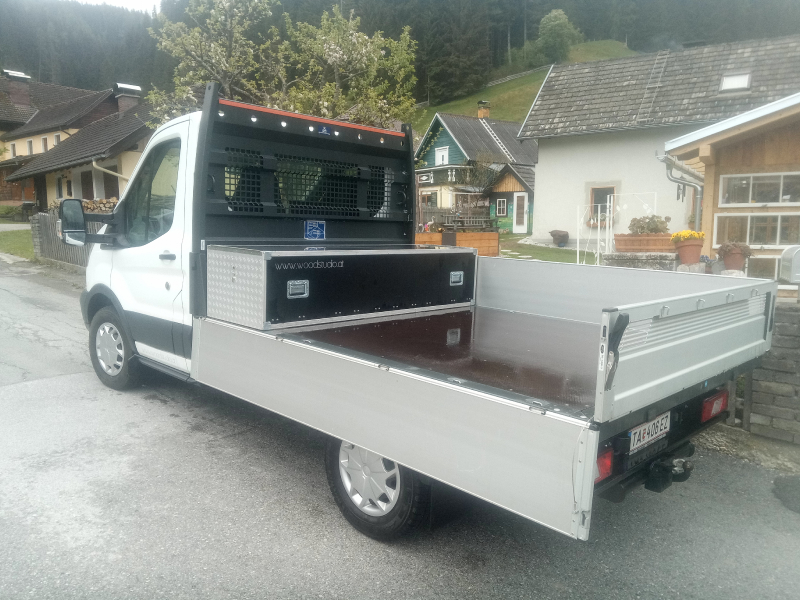

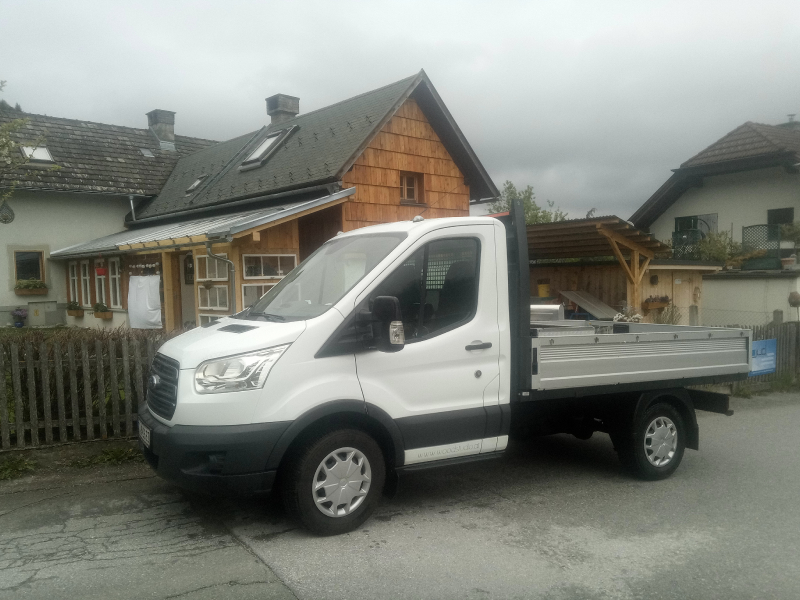

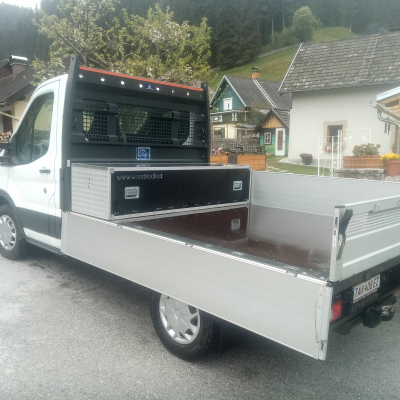

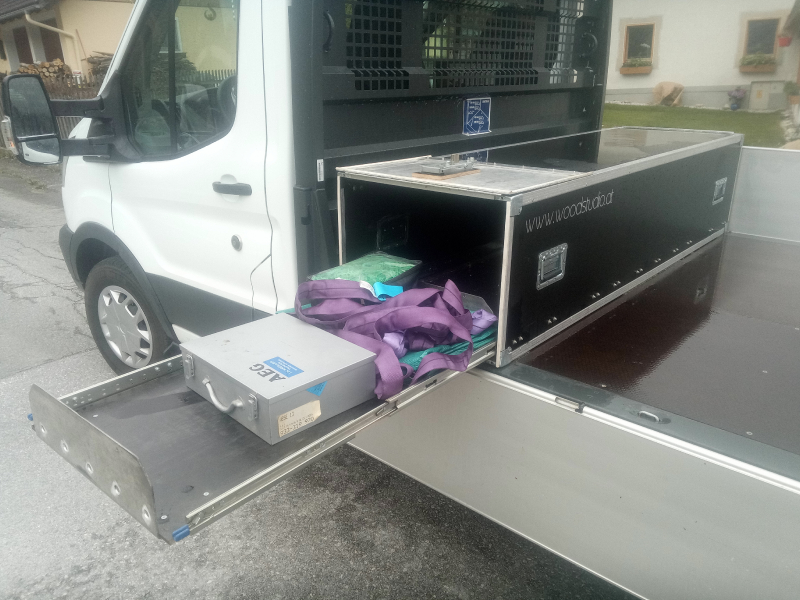

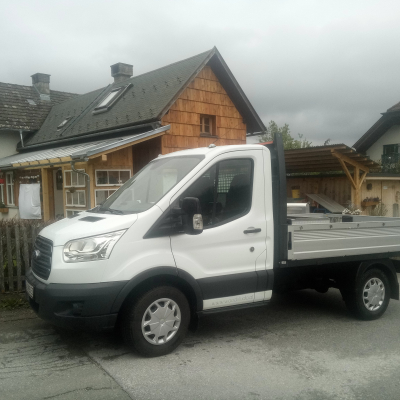

Fahrzeughersteller und Typ Ford Transit Pritsche EK Allrad TREND L1H1 330 170PS Pickup / Pritsche
Name des Halters Joachim Philipp
Land der Zulassung Österreich
Webseite www.woodstudio.at
Baujahr 2019
Fahrzeug steht zum Verkauf? Ja
Preisvorstellung? 29400 Leasingübernahme/Kauf VB

Aufbau

Aufbauhersteller Eigenbau
Kabinenmaße (Innen) LxBxH: 288x214x145 (165-210 Hubdach)
Kabinenmaße Abmessungen (außen) LxBxH: 300x225x158 (171-216 Hubdach)
Material der Kabine Siebdruckplatte 9mm
Art und Stärke der Dämmung Thermohanf 4cm
Anzahl der Schlafplätze 2
Fenster Dometic Seitz S4
Zwischenrahmen 3mm Stahllech verzinkt
Sonstiges

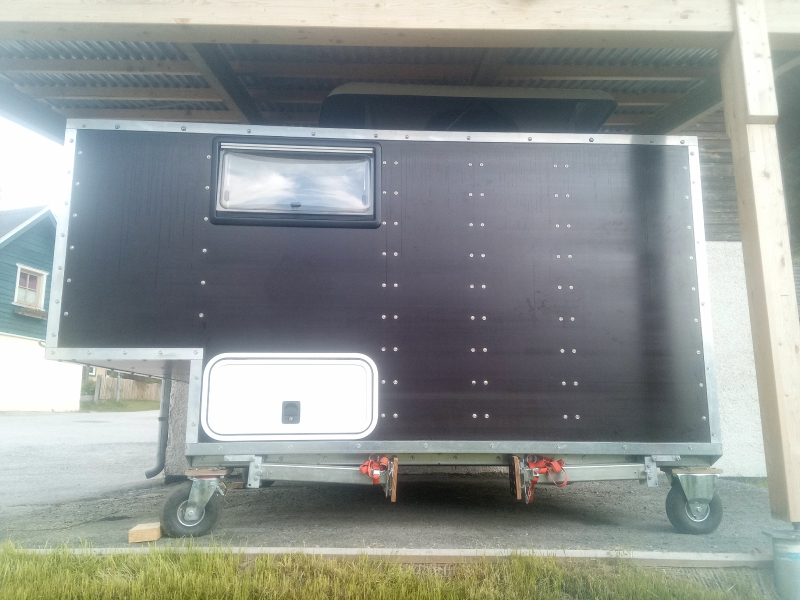

Material: Siebdruckplatte 9mm mit Aluwinkel verklebt und verschraubt. (Sehr stabil!)
Dämmung: Thermohanf (Feuchtigkeitsregulierend) mit Variabler Dampfbremse kombiniert

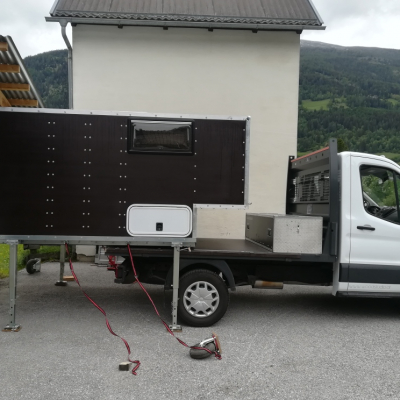

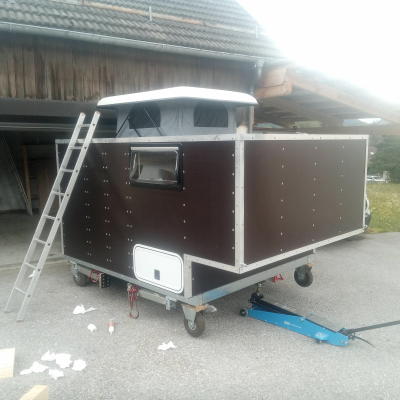

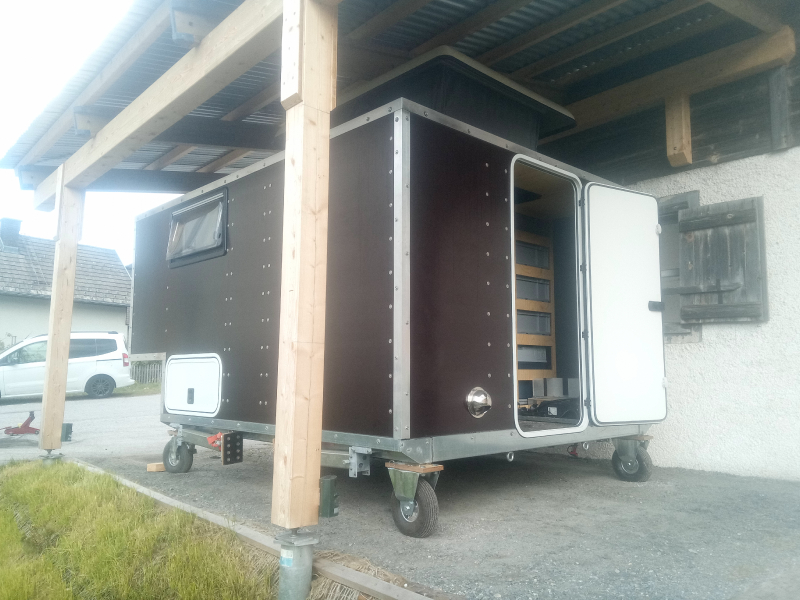

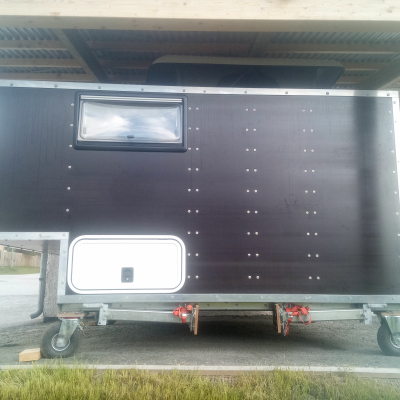

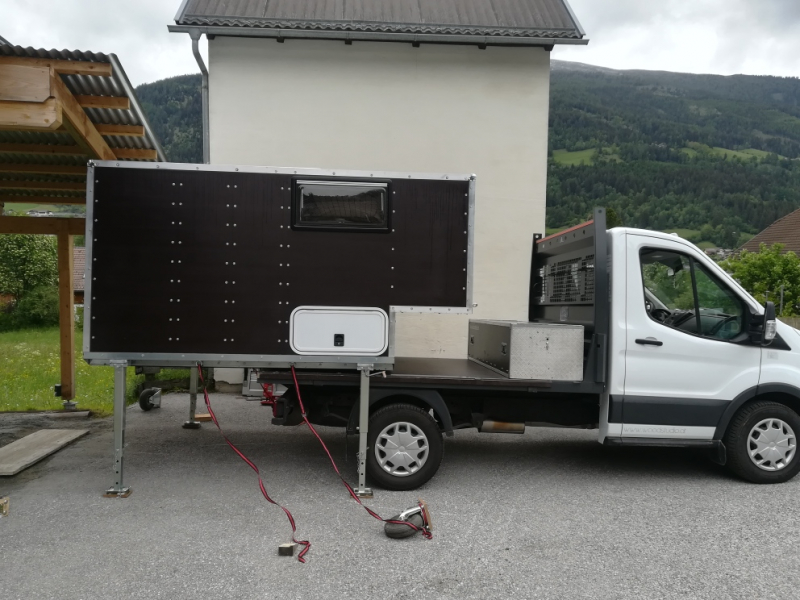

4x SIMOL-Spindelstützen 1500kg - Stützen sehr flexibel, da „abnehmbar“ oder „klappbar“.
4x Luftrad 260mm auf Stahlfelge (2xLenkrolle, 2xBockrolle). Traglast a200kg
Rollen durch Wechselsystem flexibel entfernbar oder wechselbar.

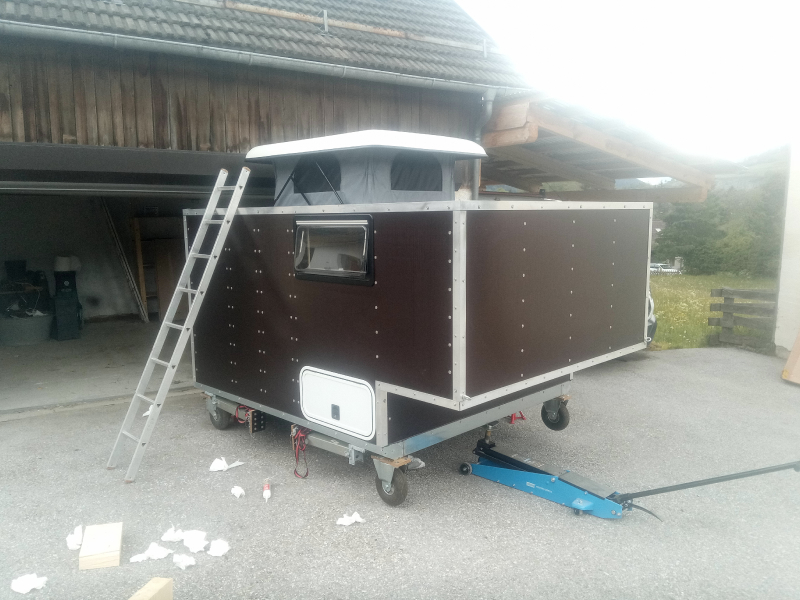

inklusive Rangierwagenheber GRH 2/800HD (Hubhöhe 80cm) zum Anhebn der Box

Anmerkung: Die abgesenkte Box passt in eine Garage mit 2,05m Innenhöhe.

Anmerkung für Fernreisemobilisten: Ein Standard-Pritschenwagen mit aufgesetzter Wechselkabine passt in einen s.g. ISO 20?HC HighCube-Seecontainer und ist damit günstig „verschiffbar“.

REIMO Hubdach Universal Superflach (14cm) 174x132x14. Innenhöhe geschlossen: ca. 164cm. Innenhöhe geöffnet: ca. 200cm

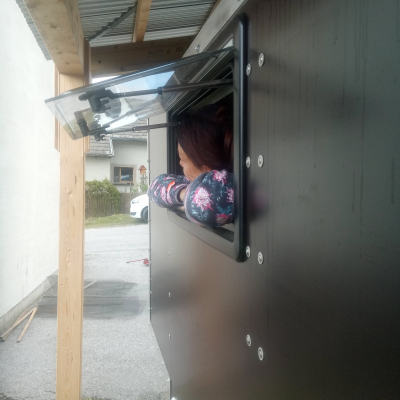

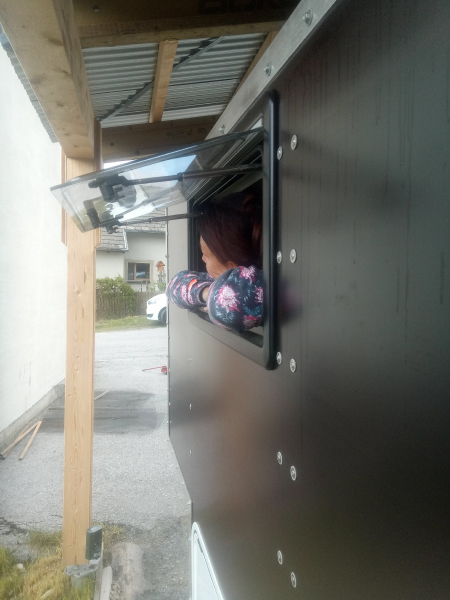

Dometic Seitz S4 Fenster

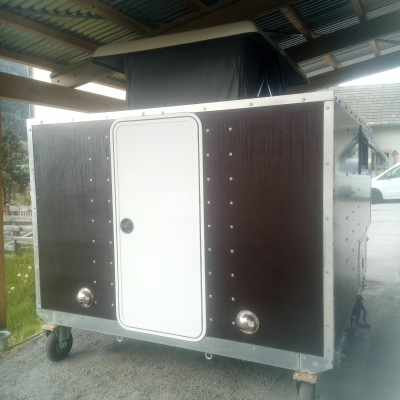

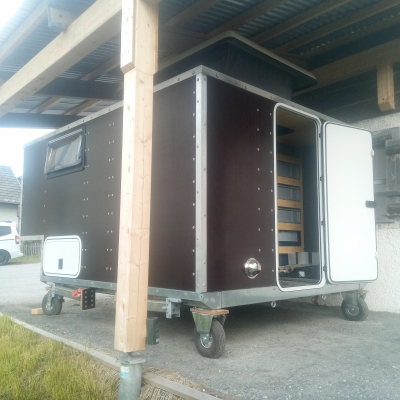

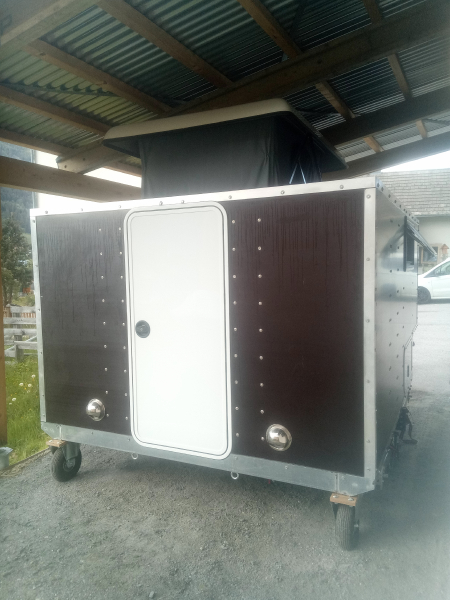

MEKUWA M2000 Tür „weiß“
MEKUWA M2000 Stauraumklappen

Stauraum mit Durchladefunktion (zB für Ski o.Ä.)

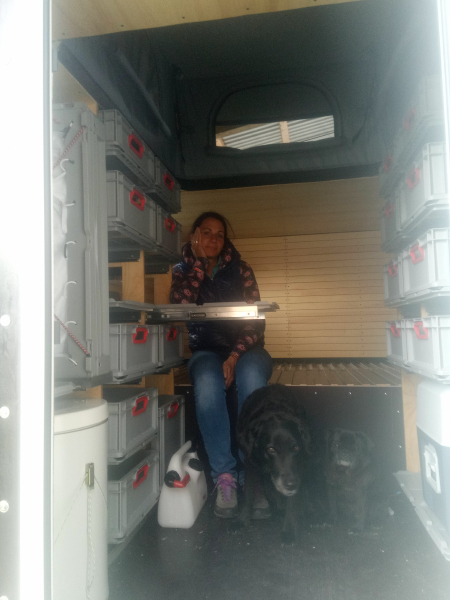

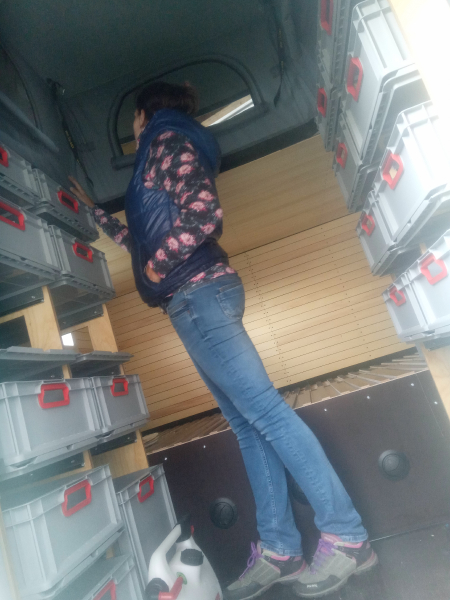

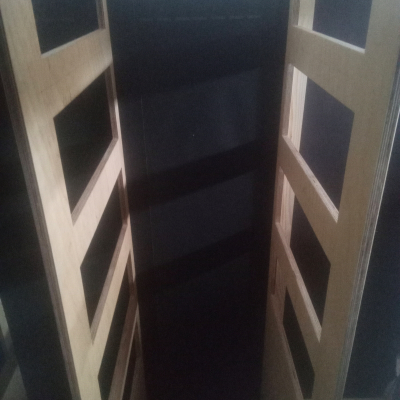

Sichtbare Wand- und Deckenflächen innen in moderner, heller, offener Lattenoptik mit schwarz hinterlegter Vliesmembran. Holzoberflächen hochwertig geölt. Sehr gute Feuchtigkeitsregulation und damit keine Gefahr von Kondenswasser.

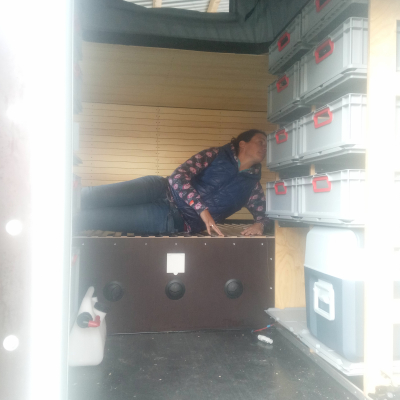

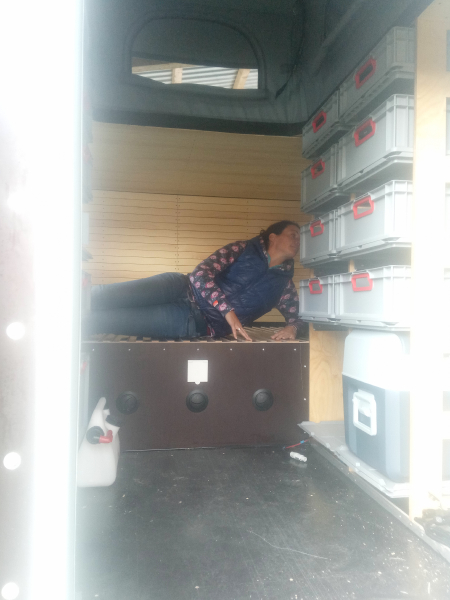

Liegefläche 145x205cm „Querliegend“, inkl. praktischer Faltmatratze (u.A. auch als Gästebett oder Sitzhocker nutzbar)

Lattenrost anhebbar zum Erreichen des Stauraumes und Wassertankes. Liegefläche bei geschlossenen Hubdach mit vollerer Sitzhöhe.

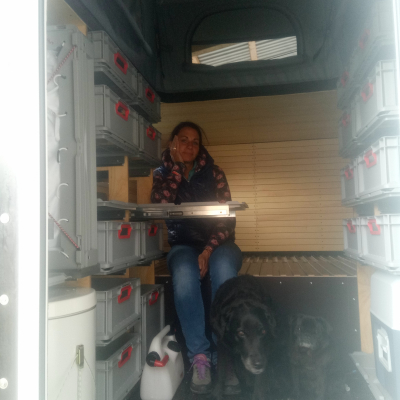

Durch das flexible Einrichtungskonzept mit Vollauszügen und Euroboxen entstehen ohne Aufwand einfach zB. ein Esstisch, Abwasch, Kochnische, Kleiderschrank, Stauraum, usw... es gibt keine starre Raumeinteilung bis auf die Liegefläche.

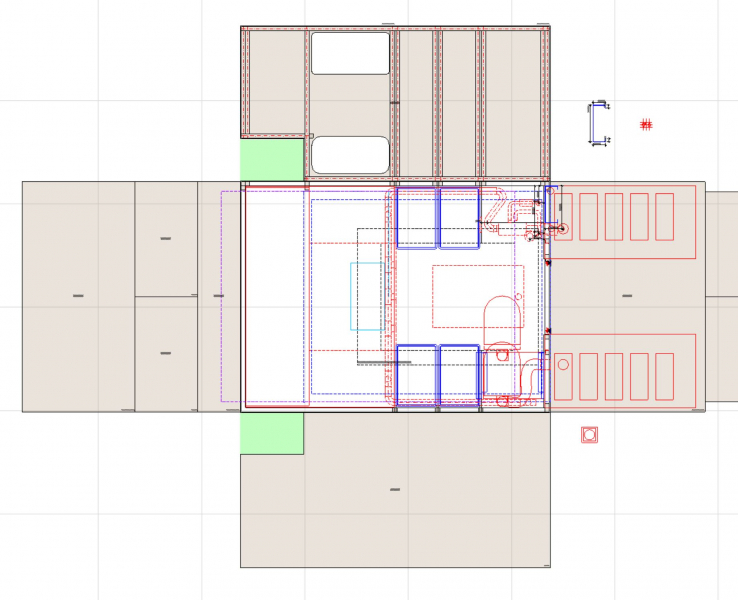

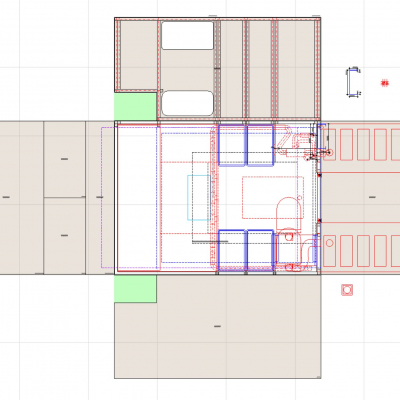

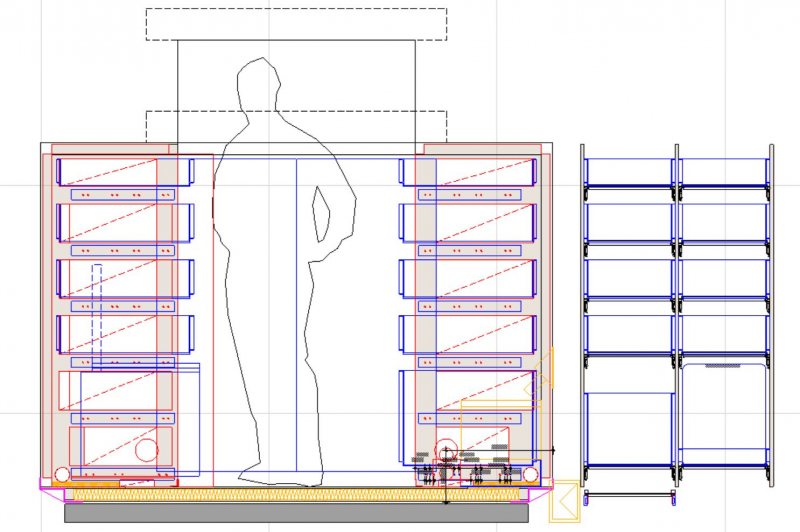

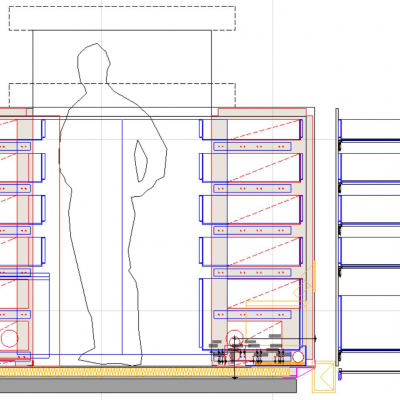

Grundriss

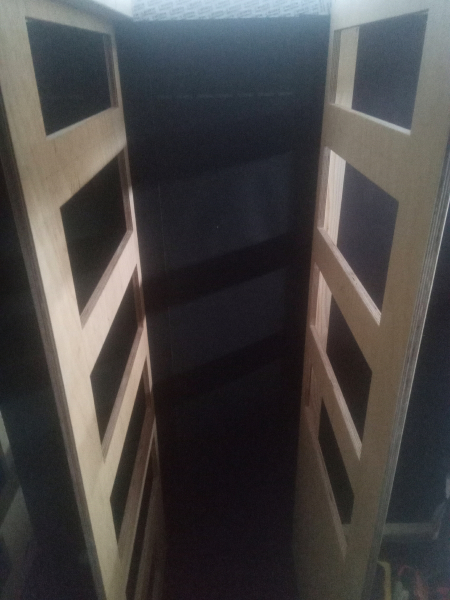

Möbelbau

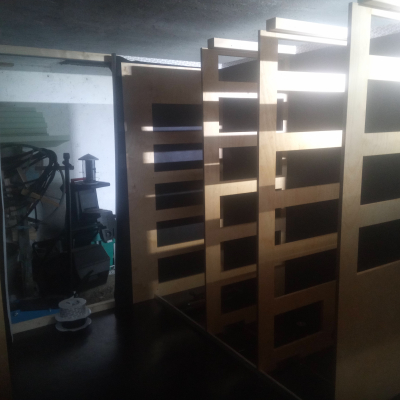

Material des Möbelbaus Birkensperrholz
Sonstiges

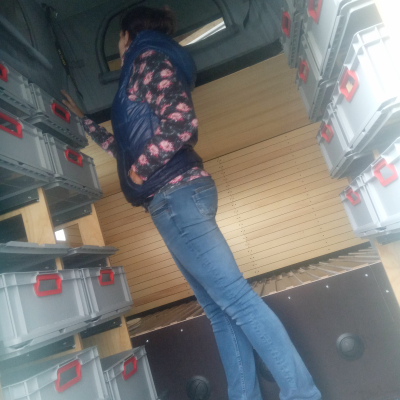

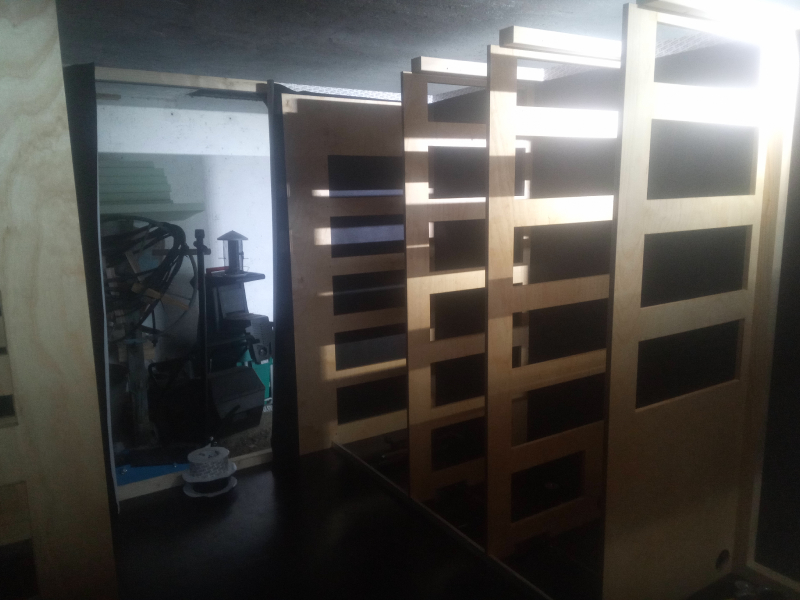

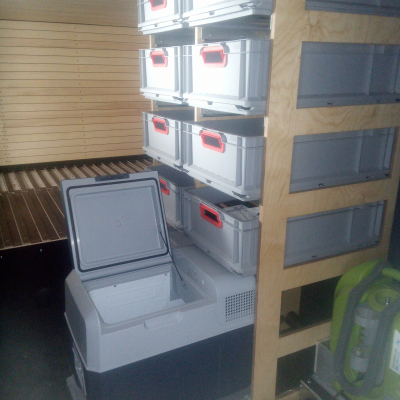

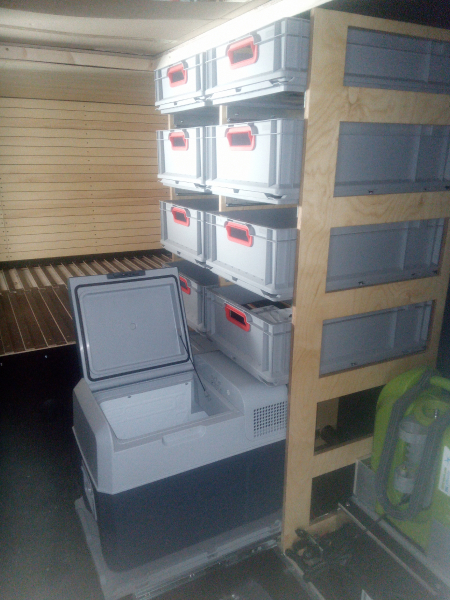

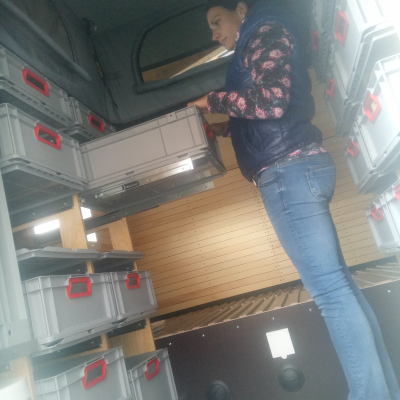

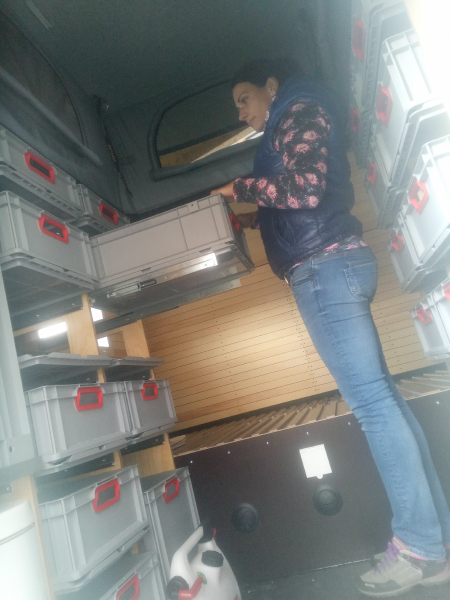

flexibles Einrichtungssystem mit Teleskop- und Schwerlastauszügen und Euroboxen „NextGen-Color“
Durch das flexible Einrichtungskonzept mit Vollauszügen und Euroboxen entstehen ohne Aufwand einfach zB. ein Esstisch, Abwasch, Kochnische, Kleiderschrank, Stauraum, usw... es gibt keine starre Raumeinteilung bis auf die Liegefläche.

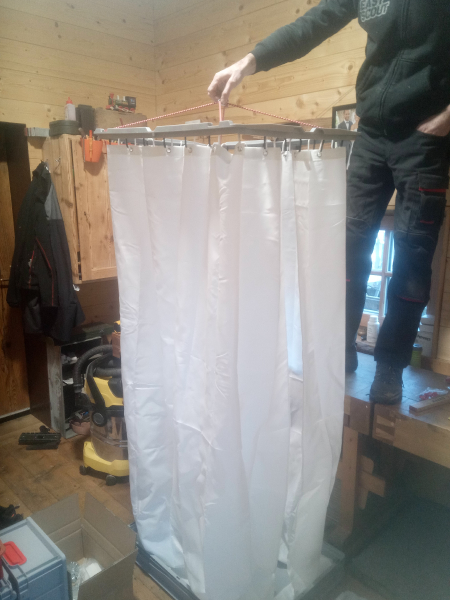

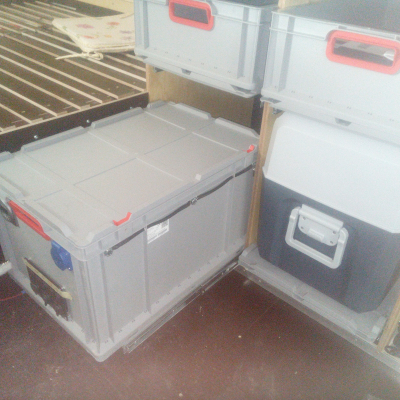

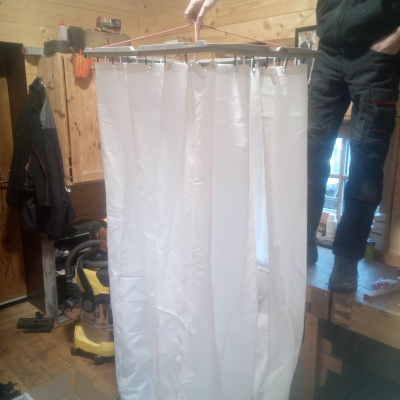

Popup-Dusche verbaut in Eurobox 800x600x12cm. Flexibel innerhalb oder außerhalb der Kabine nutzbar.

Kocher

Kocher Primus Tupike Kocher, mit Piezozündung, 2-flammig
Gasinstallation Kartusche

Kühlschrank, Kühlbox

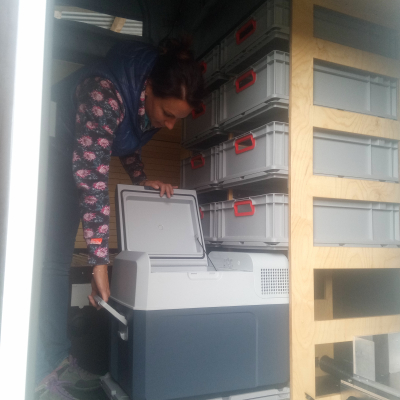

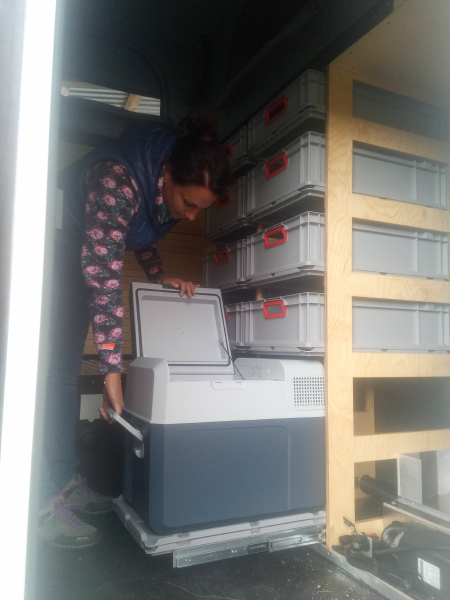

Hersteller und Typ des Kühlschrank Kühlbox MOBICOOL FR40 AC/DC Kompressor A+

Stromkonzept

Stromspannung im Chassis 12V
Stromspannung im Aufbau 12V
110V / 230V im Aufbau? Ja
Wechselrichter VICTRON Wechselrichter Phönix 500VA/12V
Sontiges

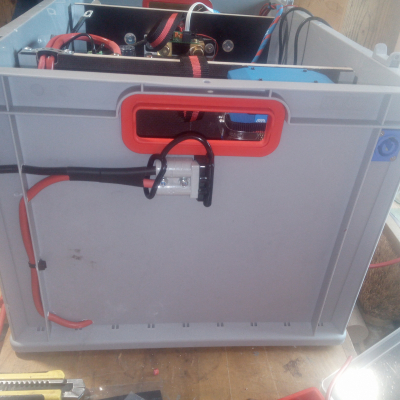

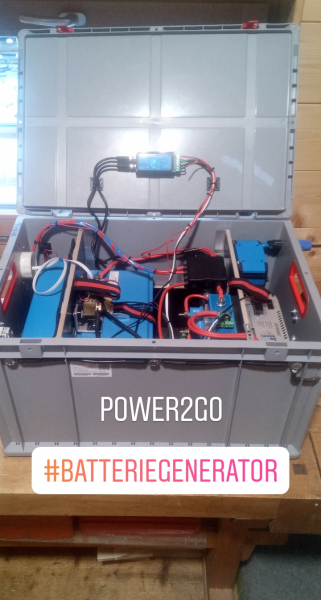

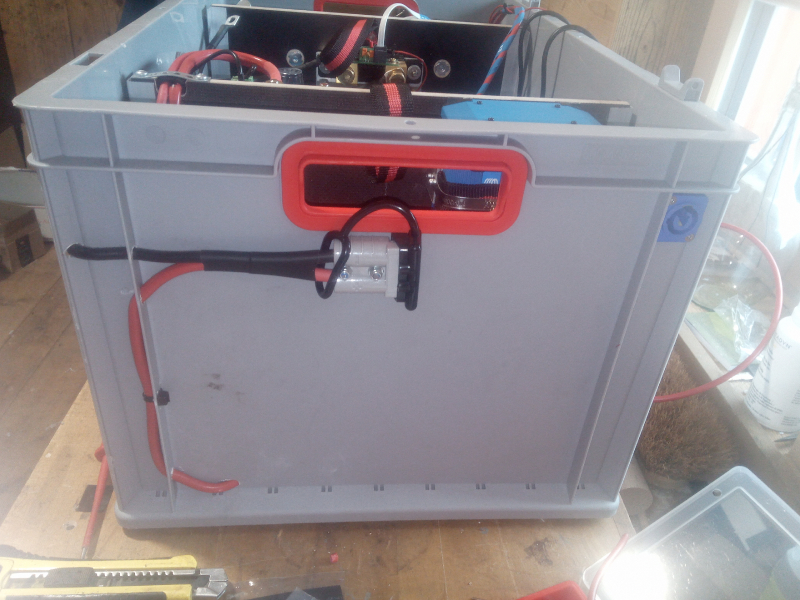

Das Herzstück des Aufbaues:

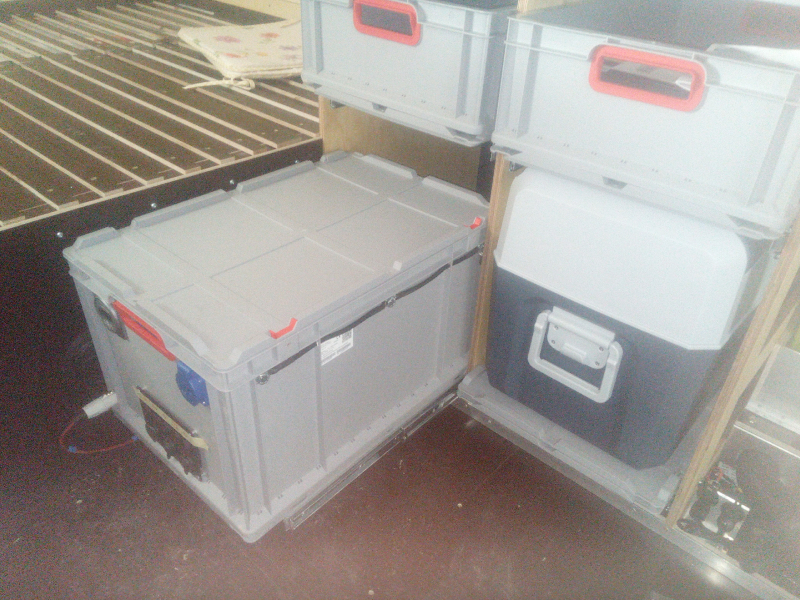

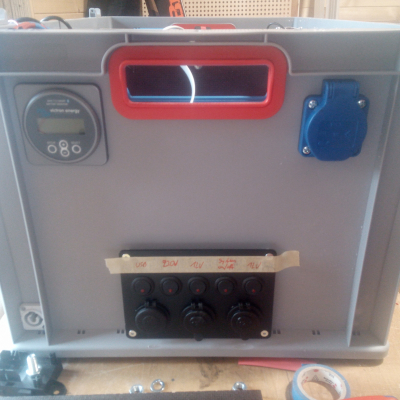

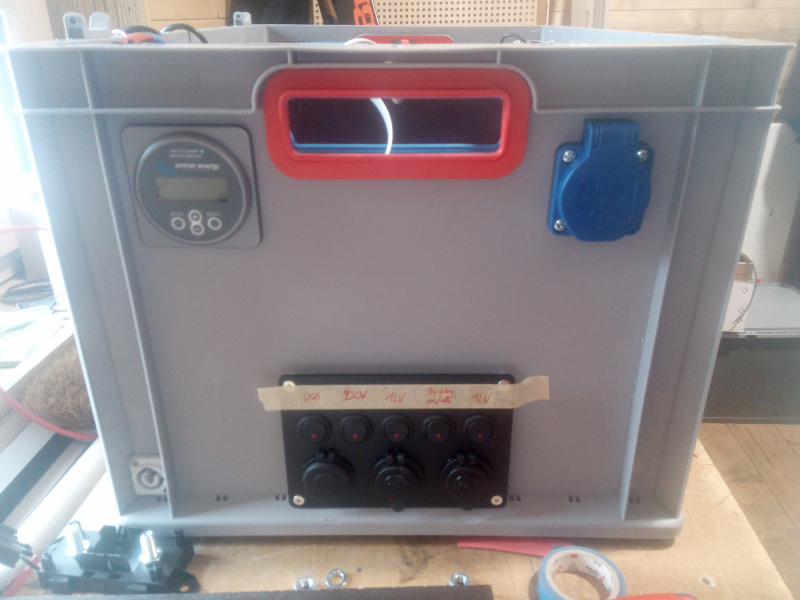

flexible Stromversorgung über kompakte Batteriebox mit folgenden hochqualitativen Komponenten, alles in einer Eurobox sauber und zugänglich verbaut:

VICTRON LiFePO4 Batterie 12,8V/100Ah Smart

VICTRON MiniBMS Smartbatterie

VOTRONIC Ladebooster VCC 1212/50 zum Laden über Fahrzeuglichtmaschine

VICTRON Batterie Protect 65A und 100A

VICTRON BMV712 Batterie Monitor

VICTRON IP22 Smart Charger 30A/12V (zum Laden über 220V)

VICTRON Wechselrichter Phönix 500VA/12V

Batteriebox überall flexibel einsetzbar da Plug and Play.

Batteriebox kann einfach um eine 2. Batterie erweitert werden womit dann 200Ah zur Verfügung stehen würden.

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau VICTRON LiFePO4 Batterie 12,8V/100Ah Smart, erweiterbar auf 20Ah
Batterietyp Lithium
Batterieladegerät für Aufbaubatterien VOTRONIC Ladebooster VCC 1212/50 zum Laden über Fahrzeuglichtmaschine, VICTRON IP22 Smart Charger 30A/12V (zum Laden über 220V)
Batterieüberwachung VICTRON BMV712 Batterie Monitor, VICTRON Batterie Protect 65A und 100A, VICTRON MiniBMS Smartbatterie

Stromgewinnung

Brennstoffzelle Nein
Sonstiges
VOTRONIC Ladebooster VCC 1212/50 zum Laden über Fahrzeuglichtmaschine, VICTRON IP22 Smart Charger 30A/12V (zum Laden über 220V)

Heizung

Hersteller und Typ der Heizung AUTOTERM (Planar) 2D12 Standheizung mit PU27 Bedienelement inkl. Höhenkit
Warmwasseraufbereitung Warmwasserheizstab 230V/250W inkl. automatischen Thermostat, Warmwasser bis 40°C
Sonstiges
AUTOTERM (Planar) 2D12 Standheizung mit PU27 Bedienelement inkl. Höhenkit und integriertem 10l Dieseltank, 60mm Luftrohrleitungen mit verschließ- und verdrehbaren Warmluftausströmern.
Warmwasserheizstab 230V/250W inkl. automatischen Thermostat, Warmwasser bis 40°C; auch als Frostwächter für den Wassertank verwendbar. Kann über die in Folge beschriebene Batteriebox und dem Wechselrichter oder über Stromnetz betrieben werden.

Gasanlage

Erläuterung Gasanlage
Gaskartuschen

Wassersystem

Wasserführung Individuell
Wasserfiltersystem Individuell
Volumen der Frischwassertanks 77l+20l
Volumen der Abwassertanks 0
Sonstiges
77Liter OSCULATI Frischwassertank mit integrierter AUTOCLAV Trinkwasserpumpe. Wasserentnahme dzt. über REICH-Wassersteckdose mit integriertem Pumpenschalter.
AQUA2GO mobiler Hochdruckreiniger 20Liter inkl. Akku, 6m Wasserschlauch, Sprühkopf, Brausekopf, langer Bürste, 12Volt Kabel. LED-Lampe. Zum Duschen, Abwaschen, Reinigsungsarbeiten innerhalb und Außerhalb des Fahrzeuges, einsetzbar als Wasserpumpe zur Trinkwassertankfüllung, usw...

Toilette

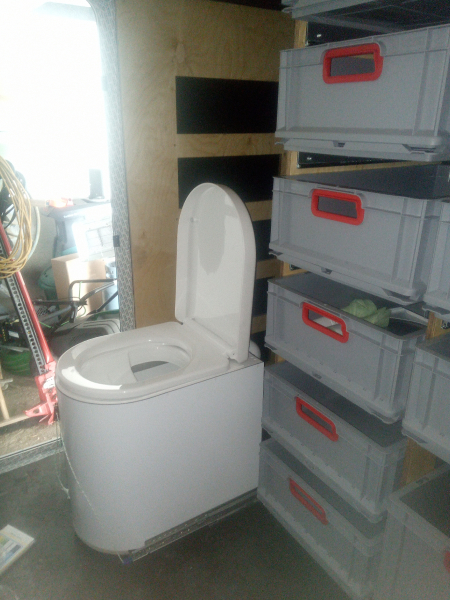

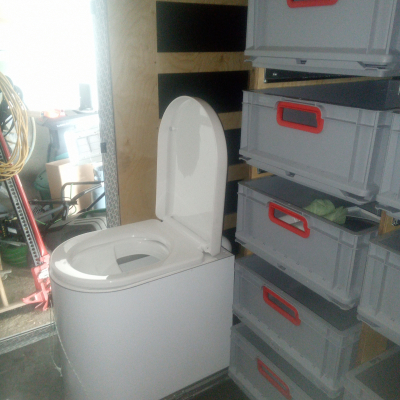

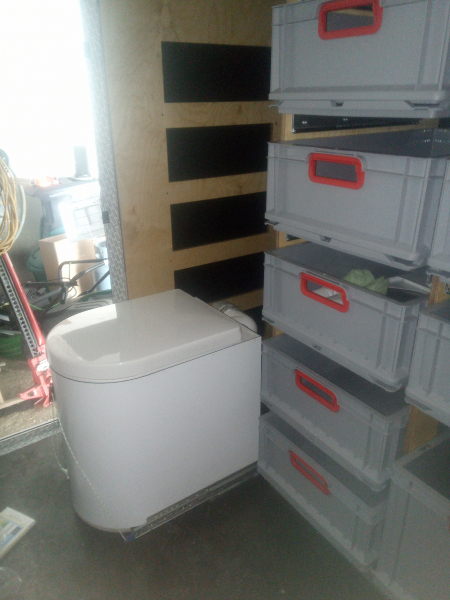

Hersteller und Art der Toilette SIMPLOO Trockentrenntoilette auf 220kg Schwerlastauszug inkl. Leistungsstarker und extrem leiser Absaugung. Keine Chemie, kein Geruch!
Sonstiges
SIMPLOO Trockentrenntoilette auf 220kg Schwerlastauszug inkl. Leistungsstarker und extrem leiser Absaugung. Keine Chemie, kein Geruch!
