Heidi 's und Werner's Zetros (#760)

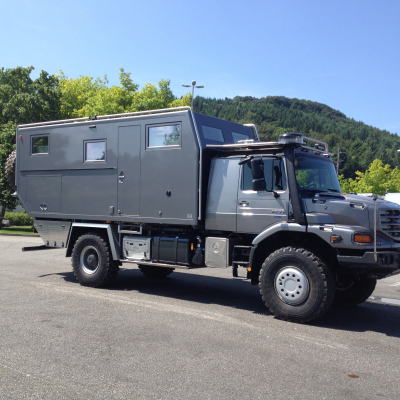

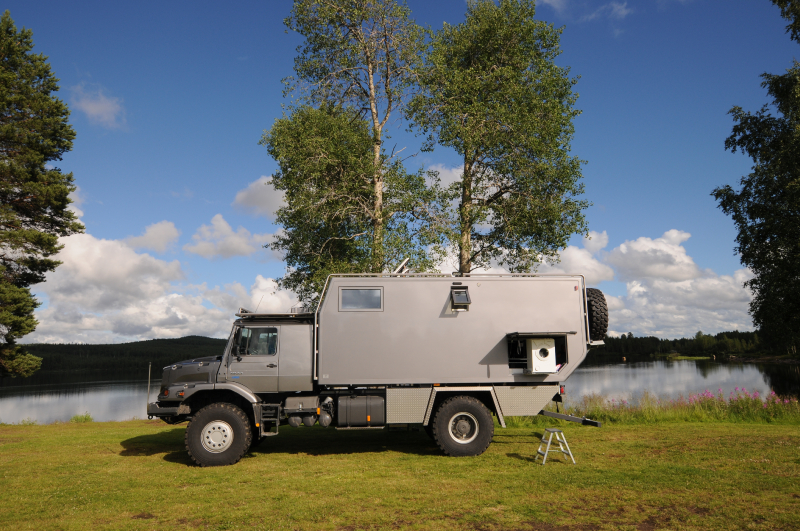

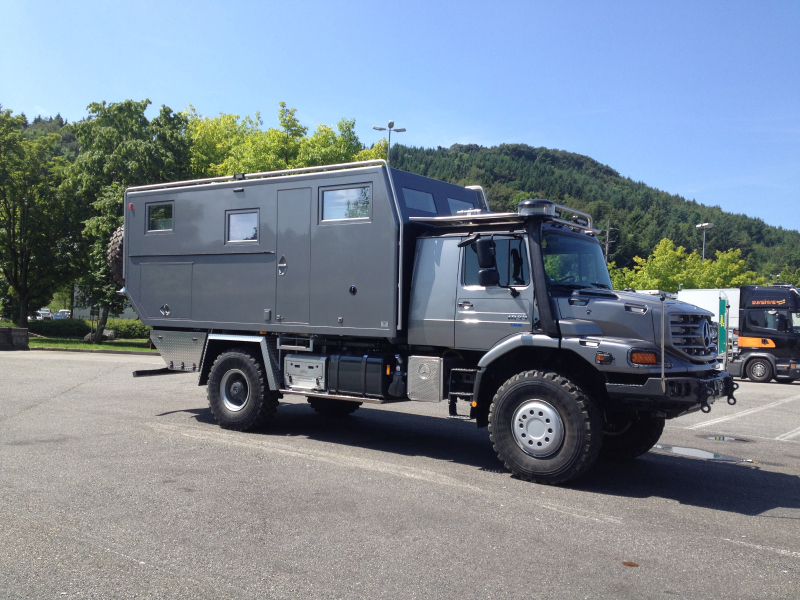

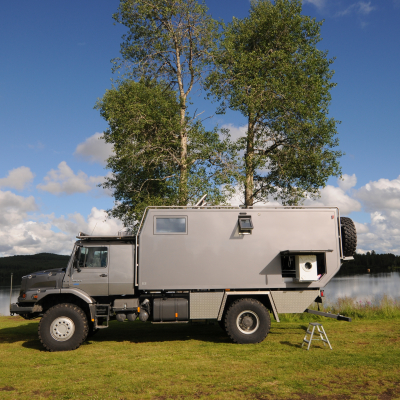

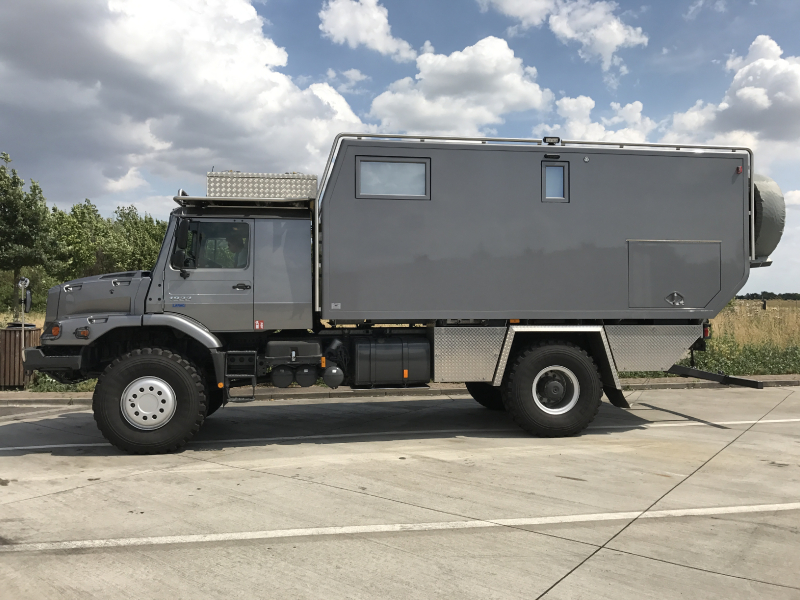

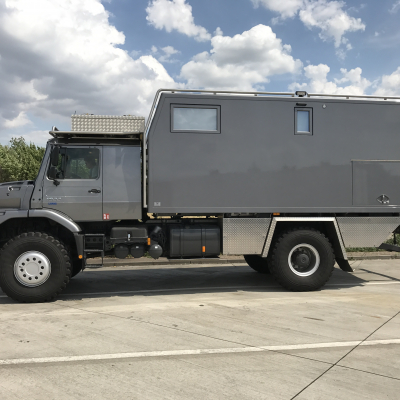

Umbau eines Zetros 1833 (Vorführ-Gelände-LKW bei Mercedes-Benz, Gaggenau/DE, mit ca. 10'000 km) in ein Expeditonsfahrzeug. Ziel: Drei Sitzplätze, vier Schlafplätze, ohne Gas, einziger Energieträger=Diesel, maximale Autarkie.

Allgemeine Angaben

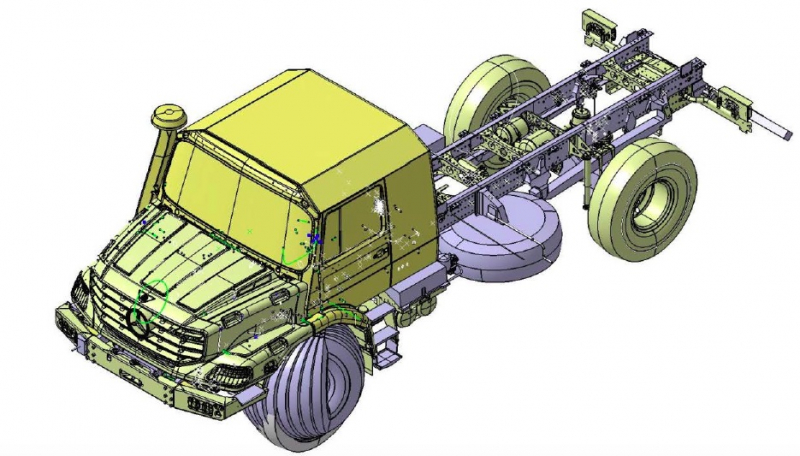

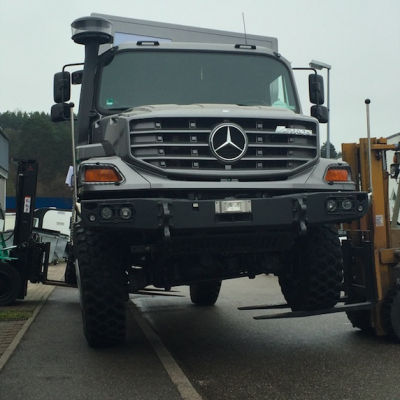

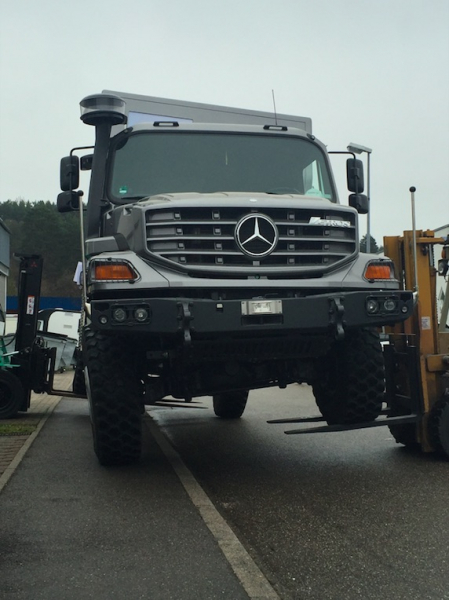

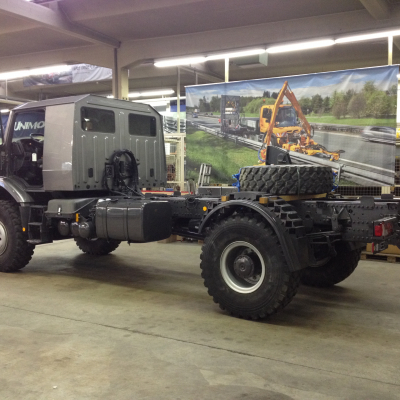

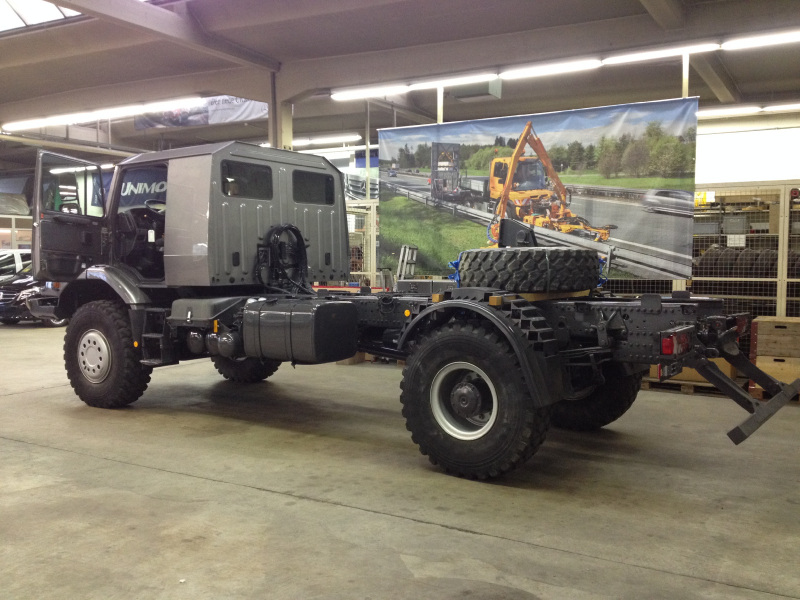

Fahrzeughersteller und Typ Mercedes-Benz Zetros 1833
Name des Halters Heidi und Werner B.
Land der Zulassung Schweiz
Webseite keine
Baujahr Zetros 2012/Aufbau 2015/2016
Fahrzeug steht zum Verkauf? Nein

Motor

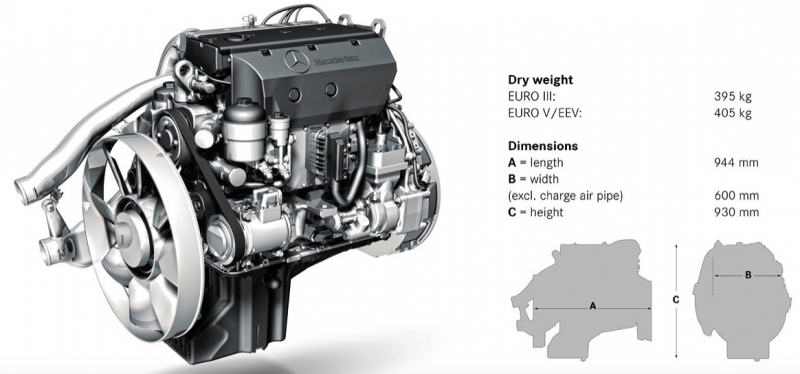

Motortyp Diesel, OM 926 LA
Hubraum 7.2 l
Zylinderzahl 6 Zylinder Reihe
Motorleistung in PS 330
Drehmoment 1'300 Nm
Sonstiges
Geschaltet, 9 Gänge (Doppel-H-Schaltung), Euro V (AdBlue), Zyklonfilter

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x4
Radstand 4.8 m
Anzahl der zugelassenen Sitze 3
Reifengröße 14.00 R20
Felgen Stahlfelgen
Reifenart Michelin XZL+
Tankkapazität 2x300 l = 600 l
Dieselfilter Ja
Sonstiges

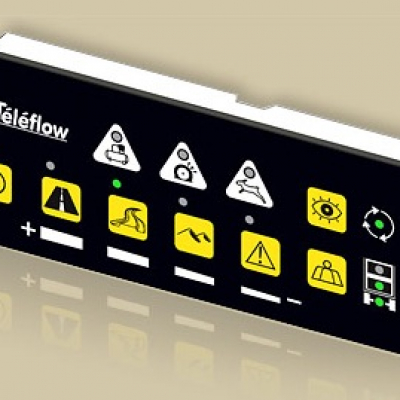

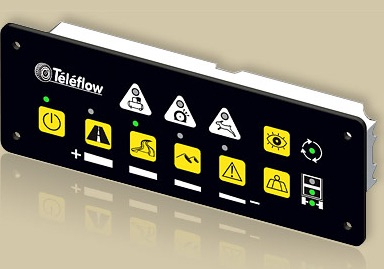

Wattiefe 1.2m, Standheizung Webasto für Motor und Kabine (Auslegung bis max. -30° C), Reifenbefüllunganlage Téléflow
Allrad zuschaltbar oder permanent permanent
Differenzialsperren Vorderachssperre, Hinterachssperre, Längssperre

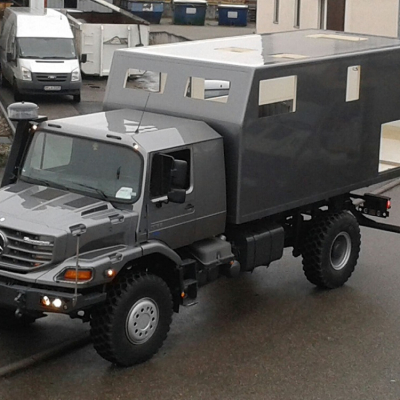

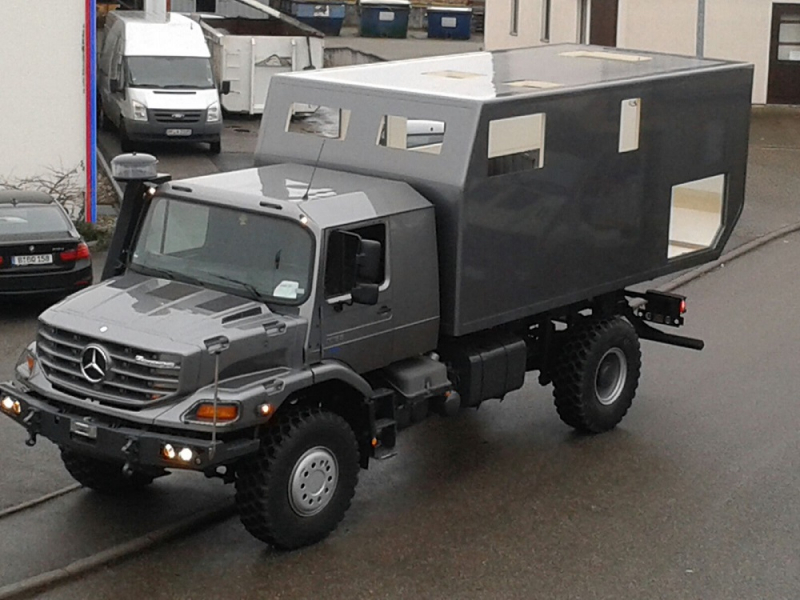

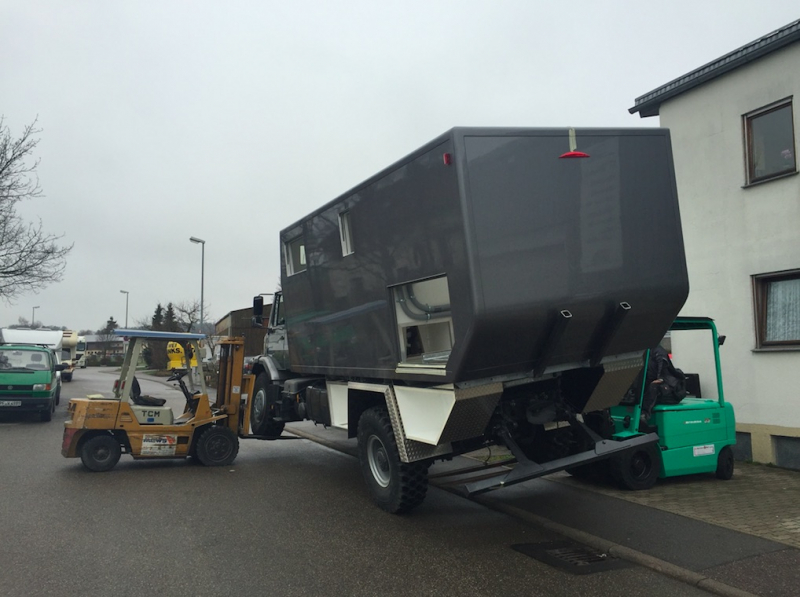

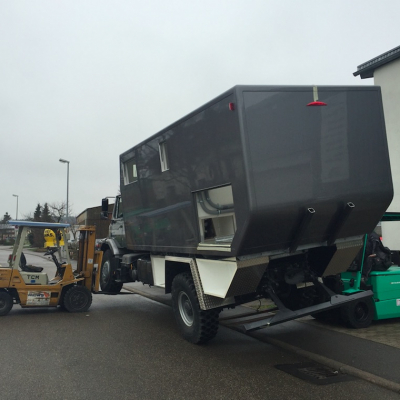

Aufbau

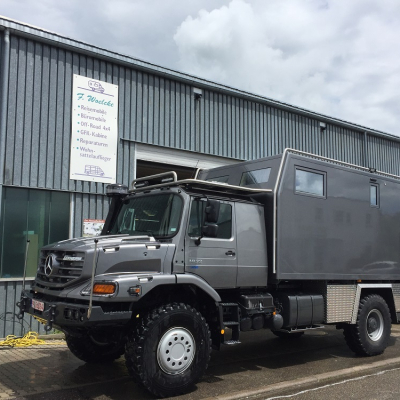

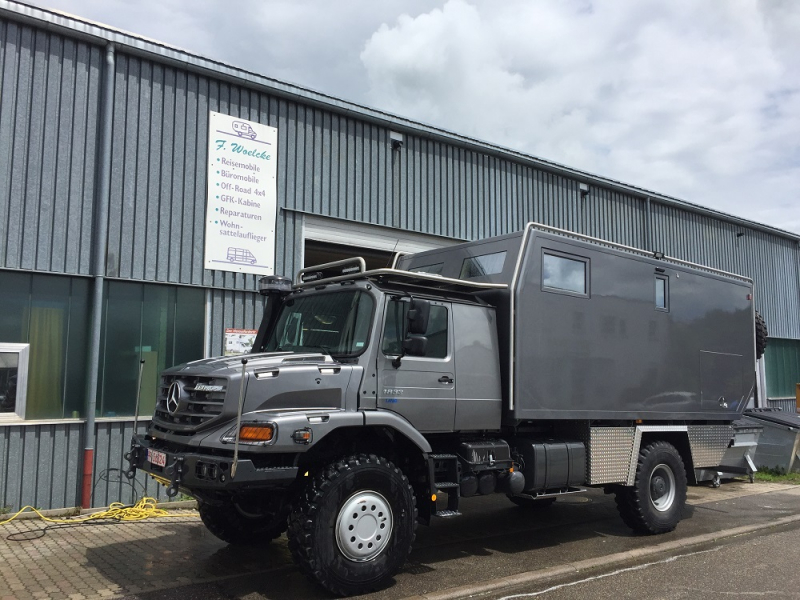

Aufbauhersteller Woelcke individueller Reisemobil- und Sonderfahrzeugbau GmbH & Co KG, Frankenstr. 2, 71296 Heimsheim
Kabinenmaße (Innen) L5.37 m x B2.35 m x H2.02 m
Kabinenmaße Abmessungen (außen) L5.5 m x B2.48 m x H2.16 m

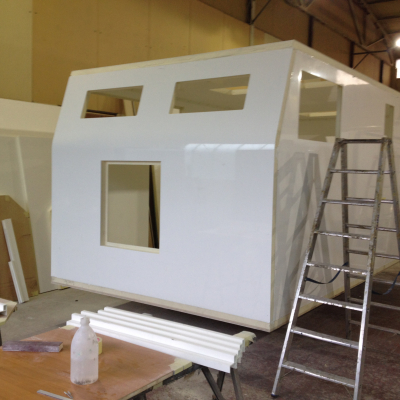

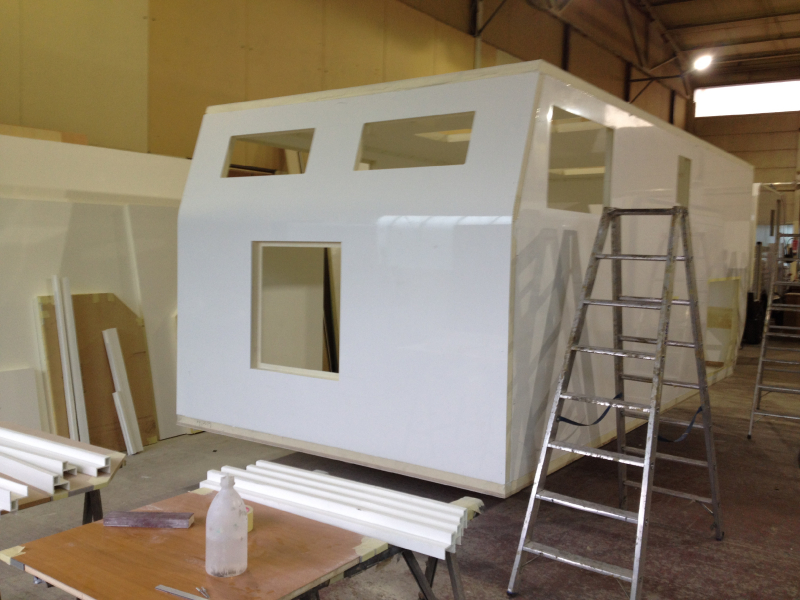

Material der Kabine GFK
Art und Stärke der Dämmung 6 cm Verbundplatten, Isolierkern 5.5 cm, 3mm GFK aussen, 2 mm GFK innen
Anzahl der Schlafplätze 4
Fenster KCT-Fenster, inkl. KCT-Dachluken (Schiffs-Version, begehbar)

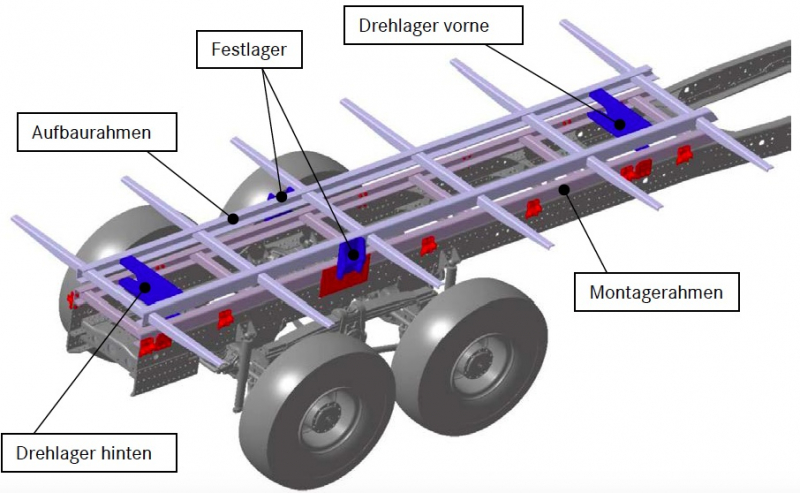

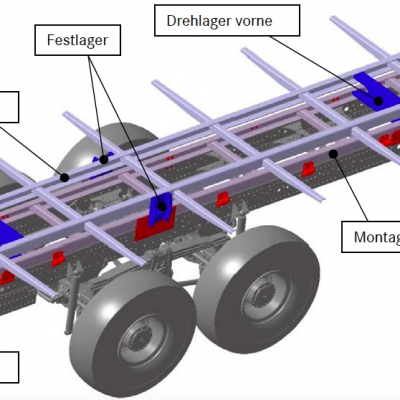

Zwischenrahmen 4-Punkt Rautenlagerung
Sonstiges
Vollisoliert, kältebrückenfrei

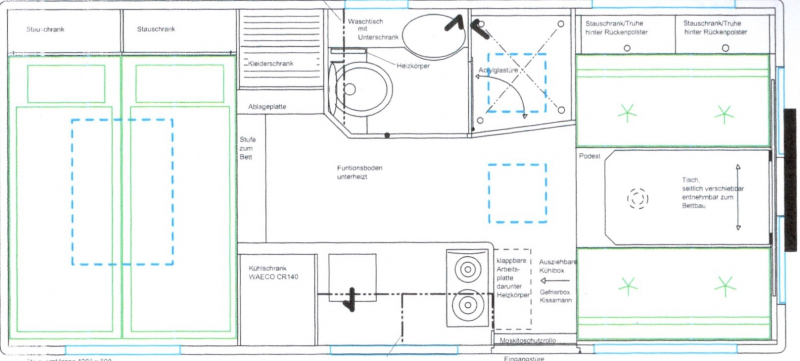

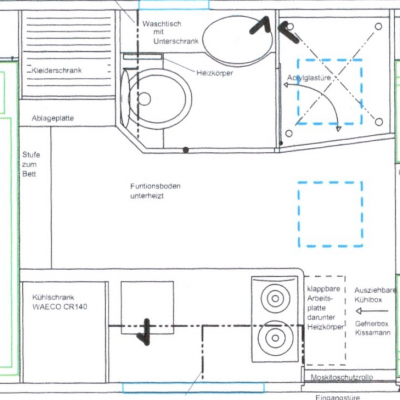

Grundriss

Erläuterung Grundriss

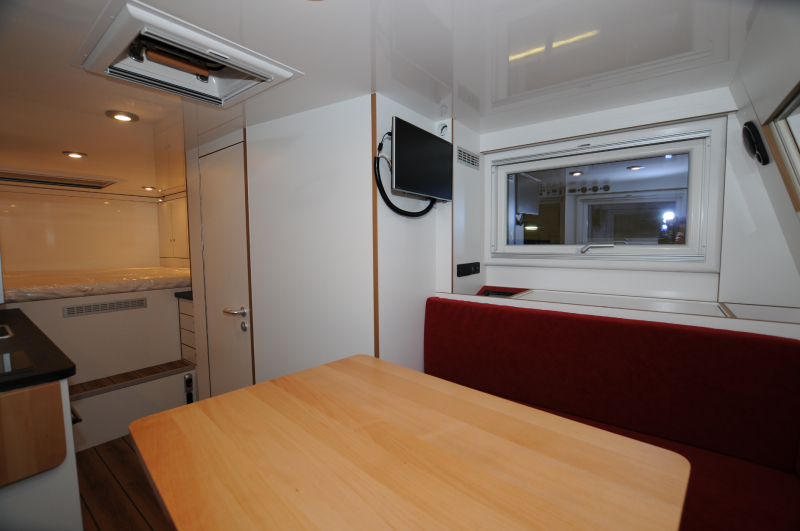

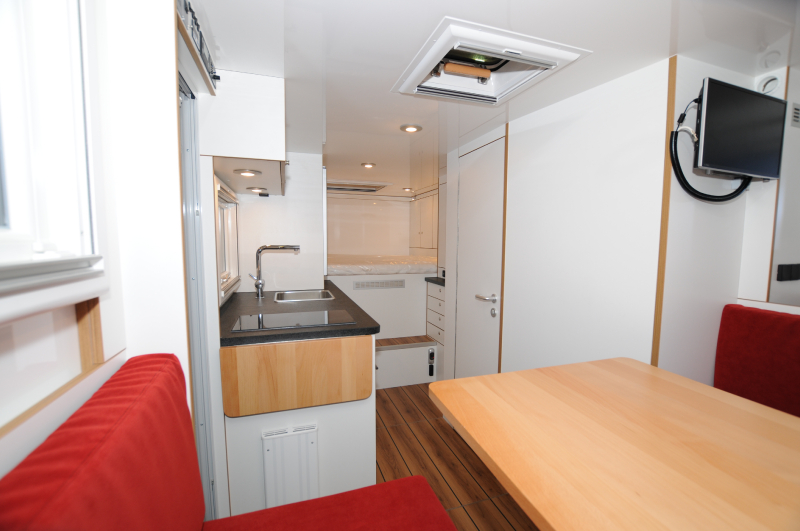

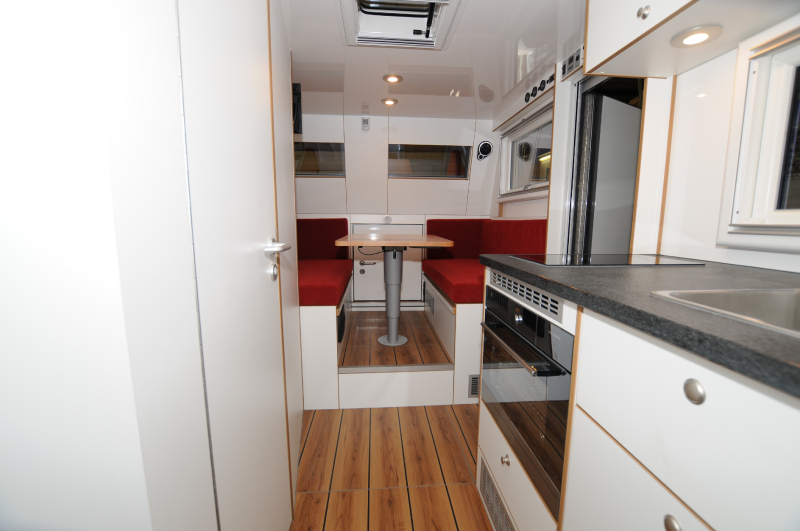

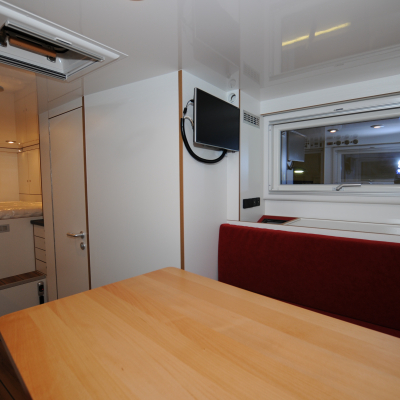

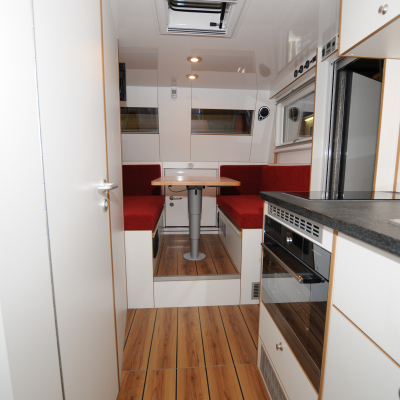

Sitzgruppenbereich Front, dadurch Möglichkeit, dass Wassertank (400l), Wasserboiler (30l) sowie 4 Lithium Akkus (à je 28.3 kg) zwischen Vorder- und Hinterachse liegen (keine Hecklastigkeit). Diesel-Tank links/rechts je 300 Liter verteilt. Wassertank quer mit Schwallwänden.

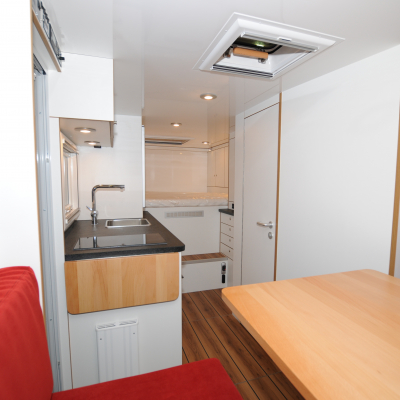

Möbelbau

Material des Möbelbaus Leichtbausperrholz 16mm
Sonstiges
Granitabdeckung in Küche und Bad

Kocher

Kocher V-Zug Induktionskochfeld GK26TIMS.1F, 2-flammig
Gasinstallation keine
Sonstiges
Backofen/Steamer: Comib-Steam V-Zug XSL 60

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank Kissmann, KB 130 ENI, München
Sonstiges
Gefrierbox Kissman KB90 IPEN-T, 65 Liter, München

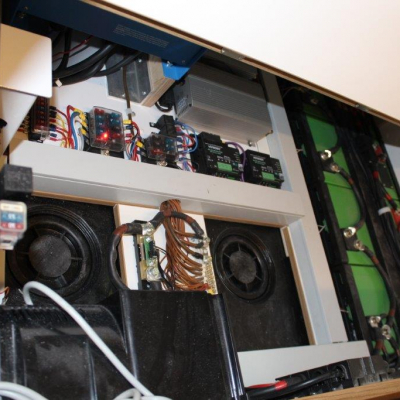

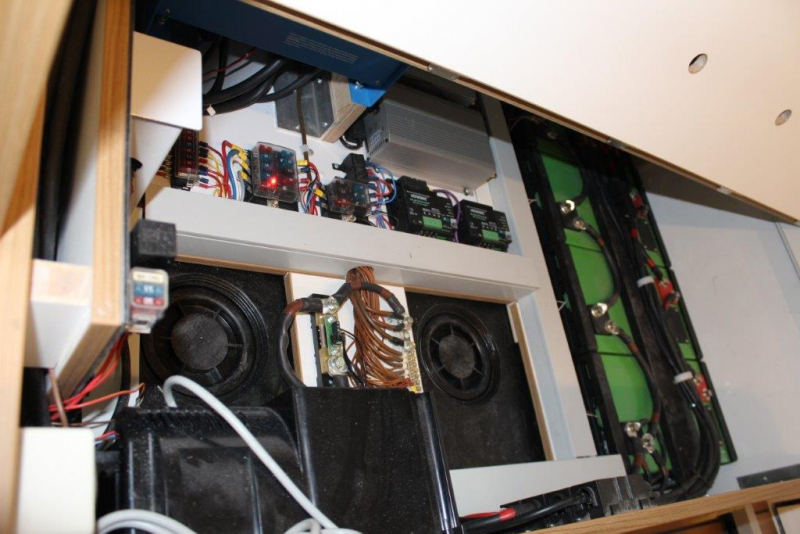

Stromkonzept

Stromspannung im Chassis 24 V
Stromspannung im Aufbau 12 V (24 V)
Ladewandler 24-12V Votronic
110V / 230V im Aufbau? Ja

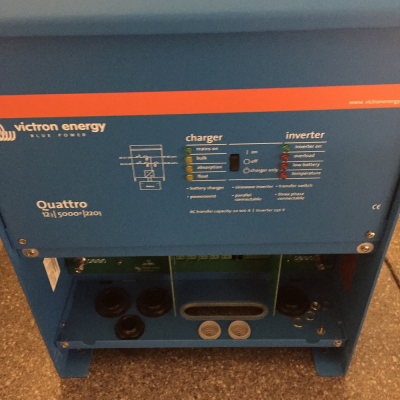

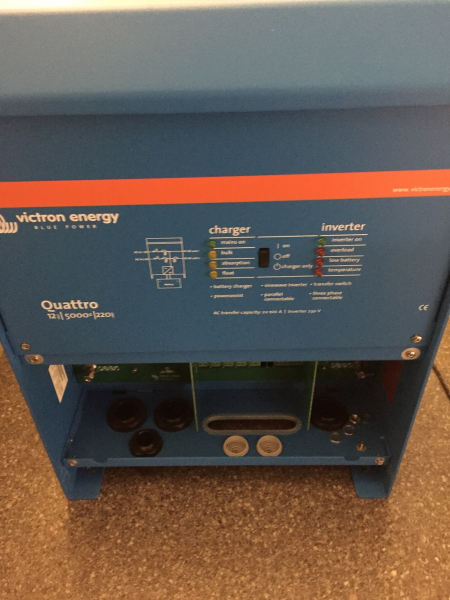

Wechselrichter Victron Energy Quattro 5kVA

Batteriekapazität im Aufbau

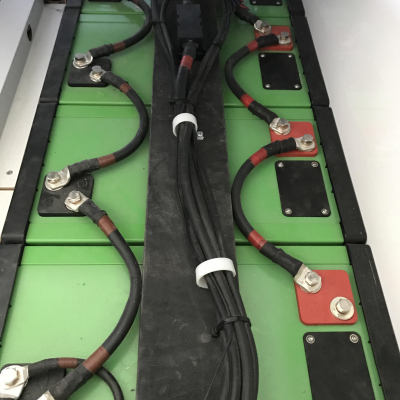

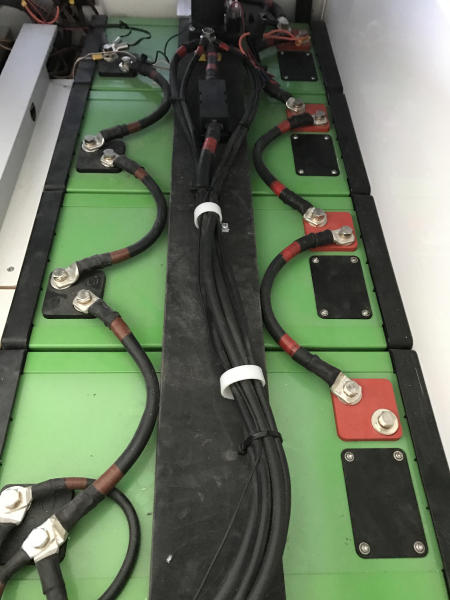

Batteriekapazität im Aufbau 640 Ah (4x160 Ah)
Batterietyp Super-B Lithium (LiFePo4)
Batterieladegerät für Aufbaubatterien Victron Energy Quattro (Ladegerät integriert)
Batterieüberwachung Super-B Akku-Management, Votronic
Sonstiges
Ladung Starterbatterien über Ladebooster 24/12V

Stromgewinnung

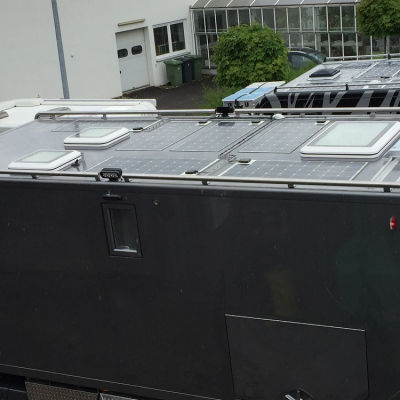

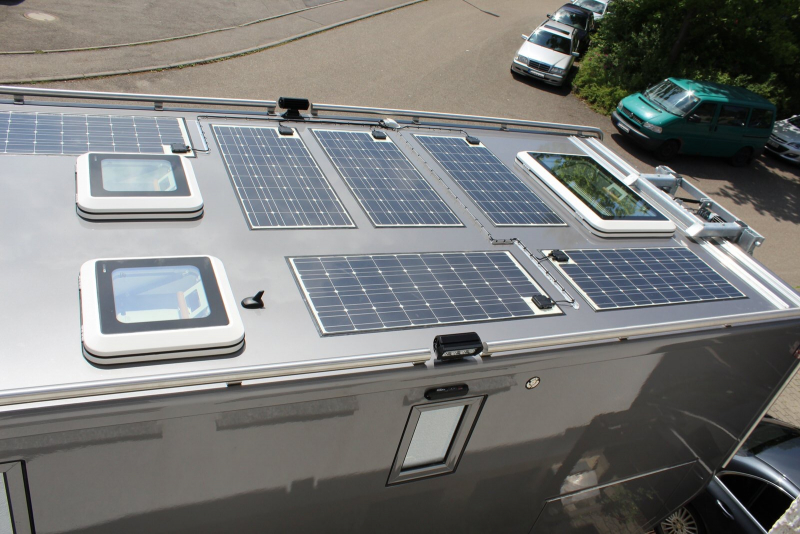

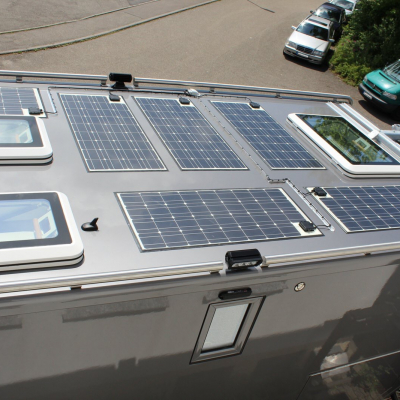

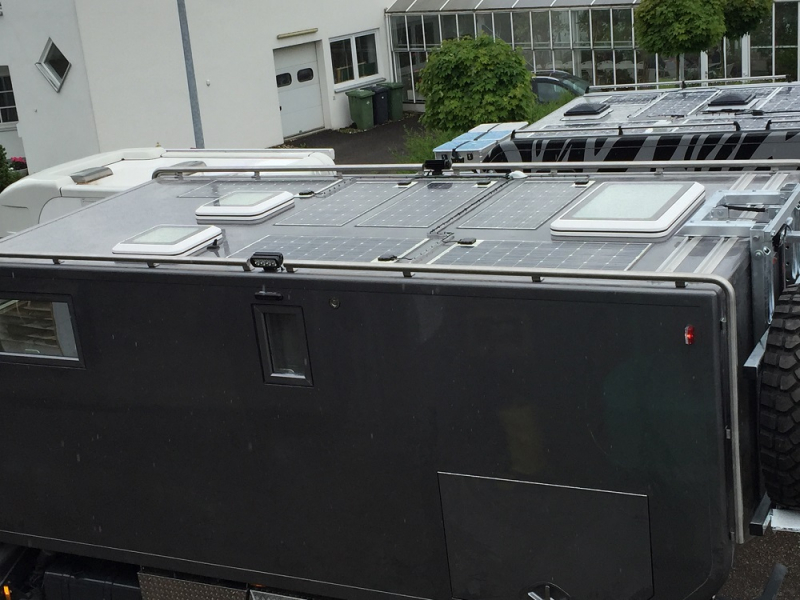

Solarkapazität 6x100W Panele
Solarregler Votronic (2x)
Brennstoffzelle Nein
Generator Fischer Panda P5000i PVK-U MPL

Heizung

Hersteller und Typ der Heizung Ebersbächer Hydronic M10 mit Oxidationskatalysator und Höhenkit
Warmwasseraufbereitung Elgena Nautic Therm ME, 30 Liter
Fahrerhausheizung Standardheizung und zusätzlich Standheizung Webasto
Sonstiges
Wärmetauscher mit Motorkühlwasser, Alde-Heizkörper, Bodenheizung

Gasanlage

Erläuterung Gasanlage
keine

Wassersystem

Wasserführung Druckwasseranlage Shurflo Smart Sensor - drehzahlgesteurt
Wasserfiltersystem Lilie Biolit 97
Volumen der Frischwassertanks 400 l
Volumen der Abwassertanks 120 l
Sonstiges
Elektrische Ablassschieber vom Fahrerhaus bedienbar, Aussendusche, Waschmaschine

Toilette

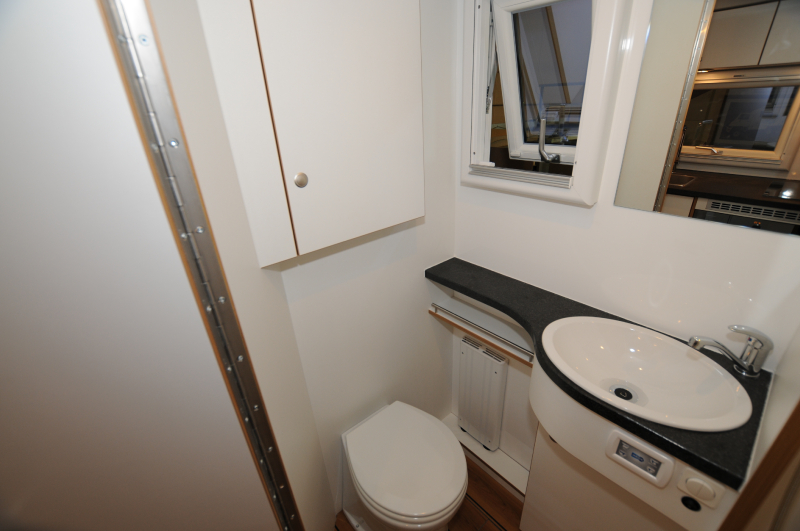

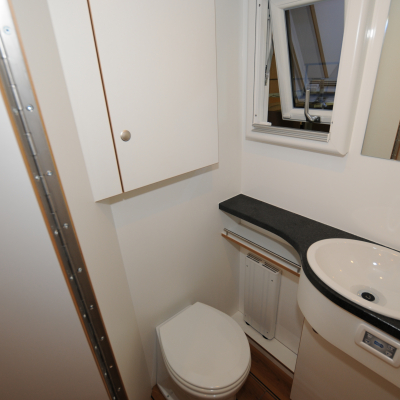

Hersteller und Art der Toilette Keramik-Toilette Jabsco Quiet Flush
Kapazität Fäkalientank 90 l

Anbauten

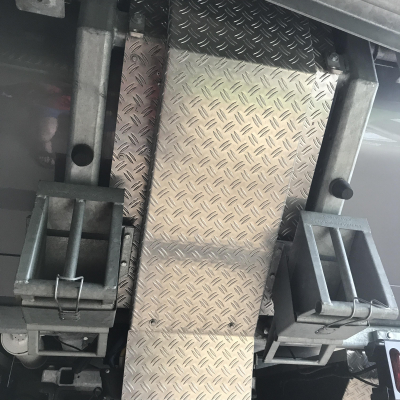

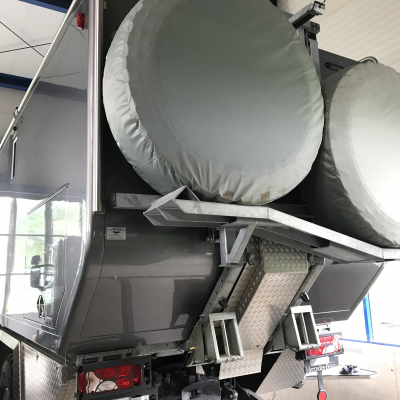

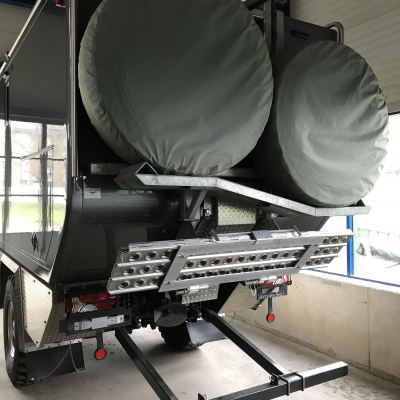

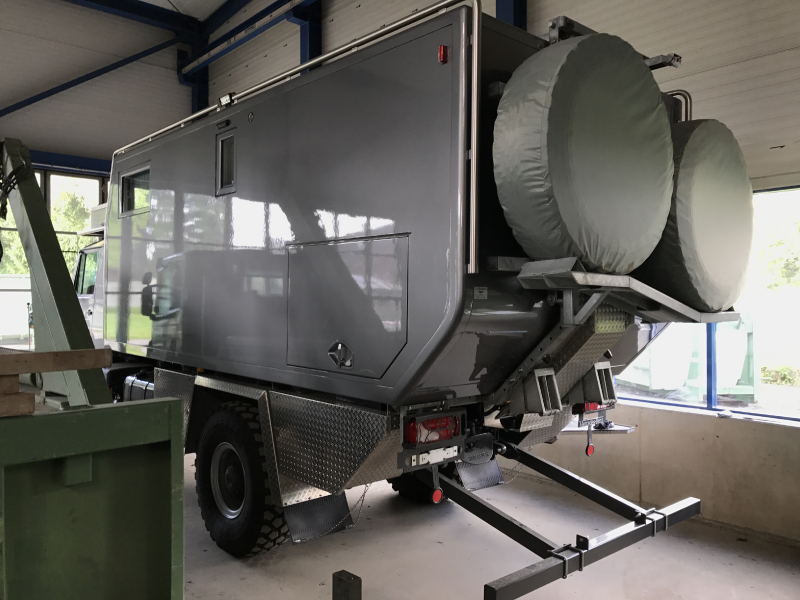

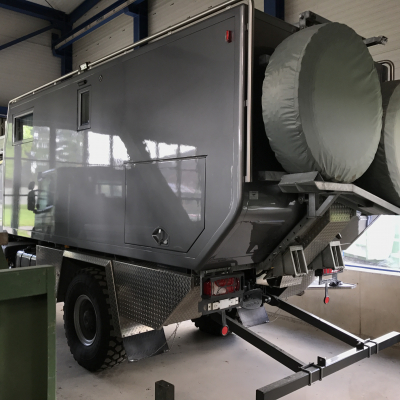

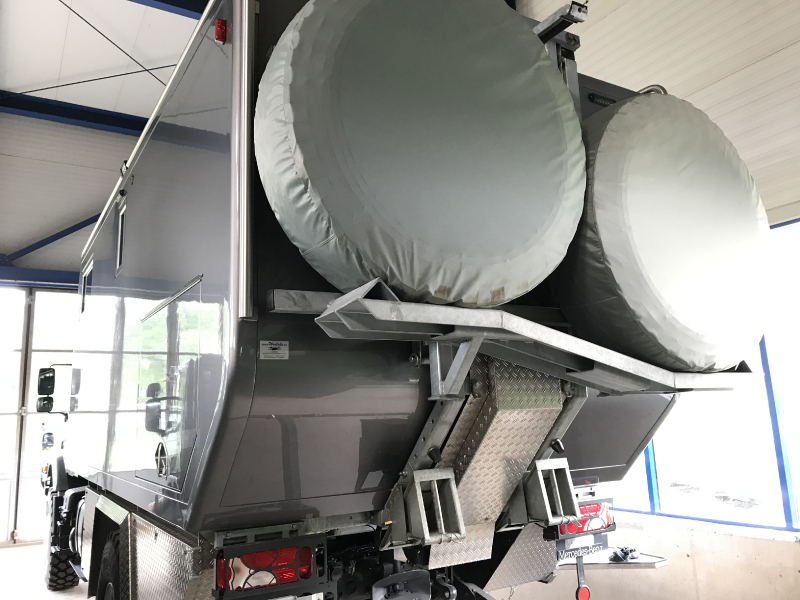

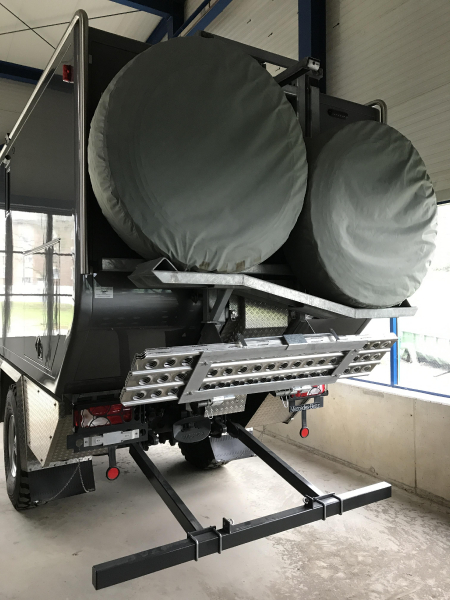

Heckträger Träger für zwei Reserverräder, mit el. Seilwinde absenkbar
Dachgepäckträger Dachträger, Reling + Lampenträger (2 x Lazer-Arbeitsschweinwerfer ST-8 Front und 3 x Lazer Scheinwerfer ST-4 links/rechts/hinten))

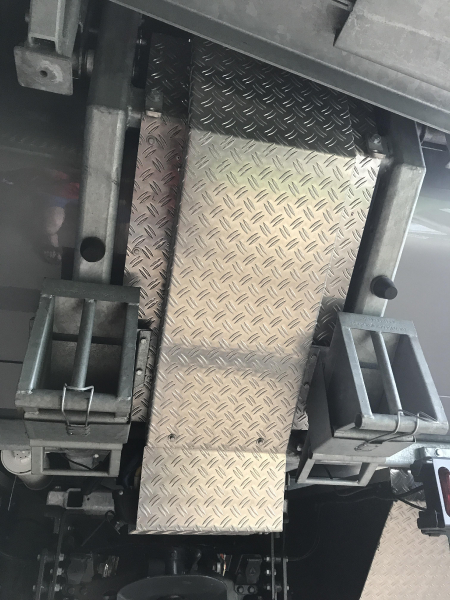

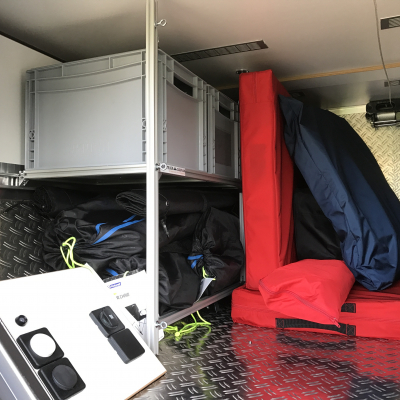

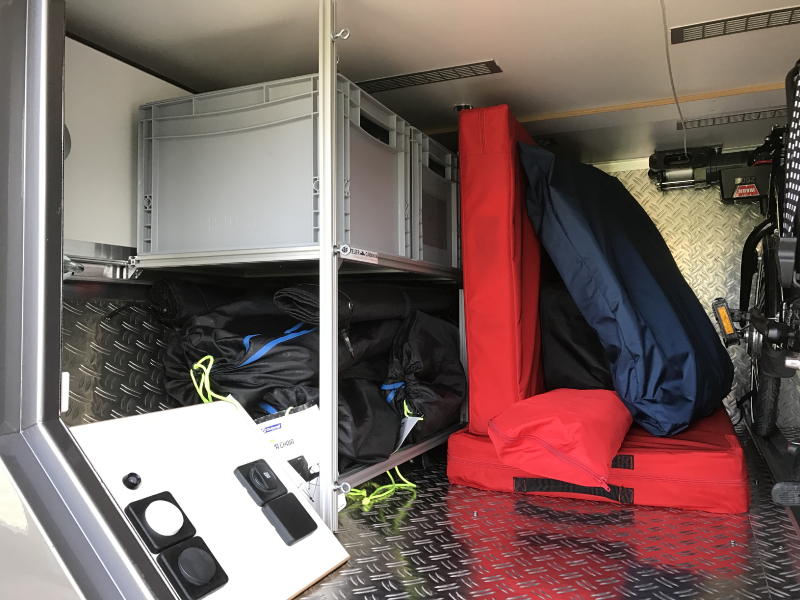

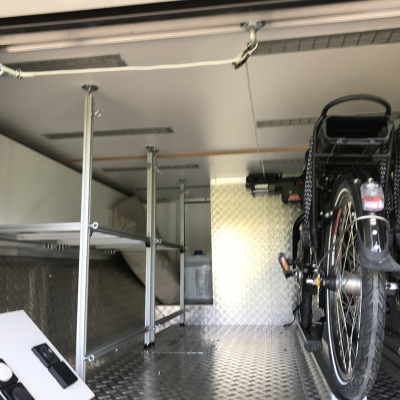

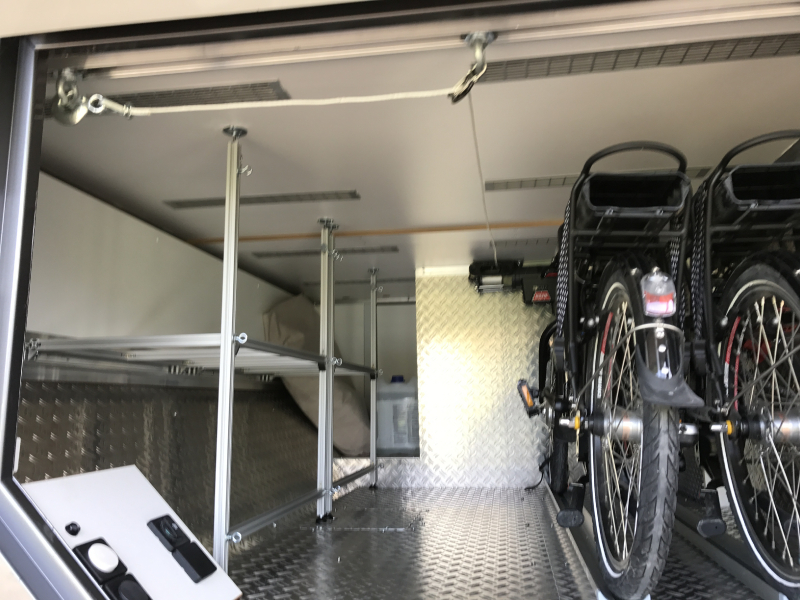

Stauboxen 2 x Brossboxen auf Dachgepäckträger, wasser- und staubdicht nach IP67 und IP68, eine Stauboxe unterflur auf Beifahrerseite
Außenkochstelle 230V-Anschluss in Unterflurbox, Tefal elektrischer Aussengrill, Raclette-Gerät WMF
Markise Sonnensegel mit Kederleiste
Sonstiges
Sandbleche (sandladder.net, 2 x 2 Meter, Typ "double welded" am Heckträger), Ringfeder Kupplung, am Leiterrahmen befestigte Abspann-/Abschlepp-Ösen (vorne und hinten), Astabweiser mit integrierten Scheinwerfern, Rundumbeleuchtung
