Schmidmobil

Corona-Projekt Schmidmobil, erbaut von Andrea und Thomas Schmid

Allgemeine Angaben

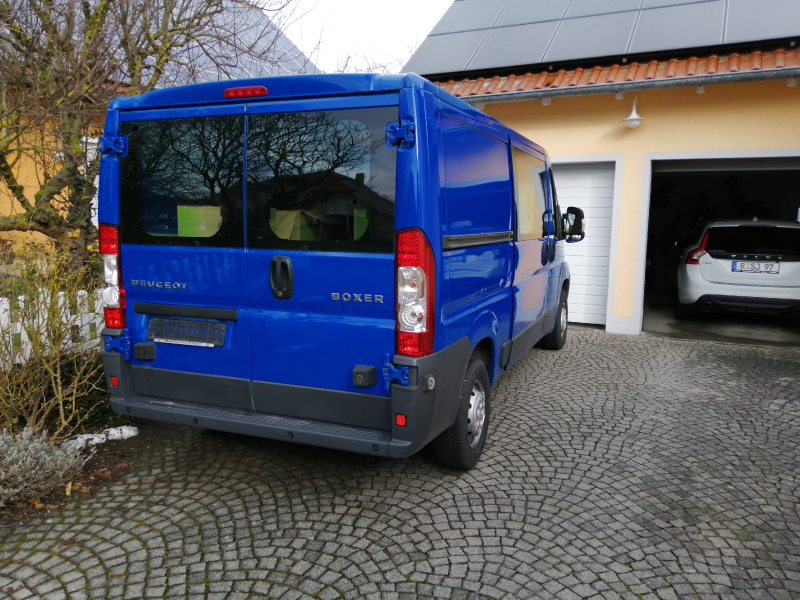

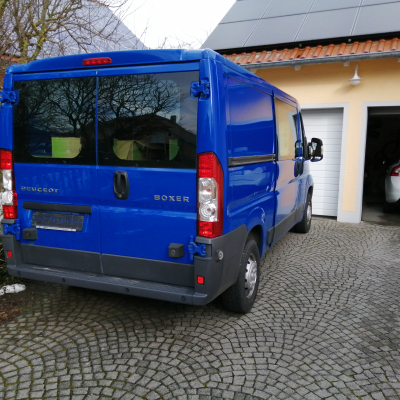

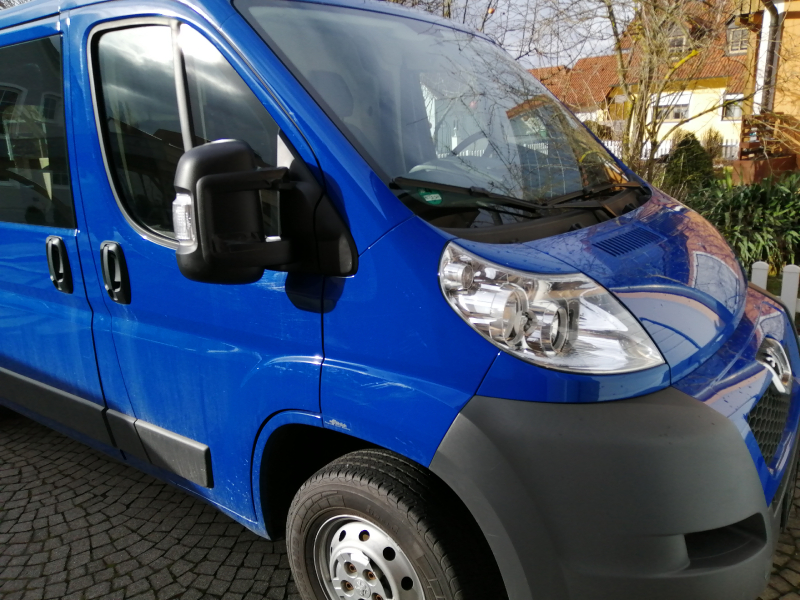

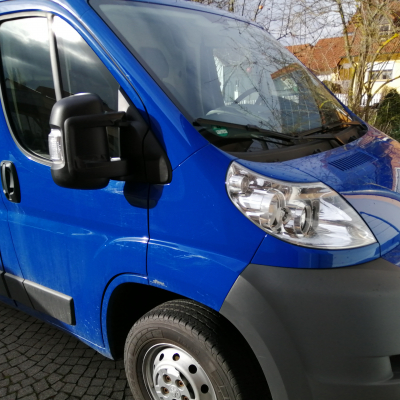

Fahrzeughersteller und Typ	Peugeot Boxer
Name des Halters	Thomas Schmid
Baujahr	2012
Fahrzeug steht zum Verkauf?	Nein

Motor

Motortyp	2,2 HDI
Motorleistung in PS	131

Fahrgestell

Radstand	L2
Dieselfilter	Nein

Aufbau

Sonstiges
Aufbauhersteller	Schmidmobil
Kabinenmaße Abmessungen (außen)	Kastenwagen L2, 541 cm
Art und Stärke der Dämmung	Armaflex
Anzahl der Schlafplätze	2
Fenster	3

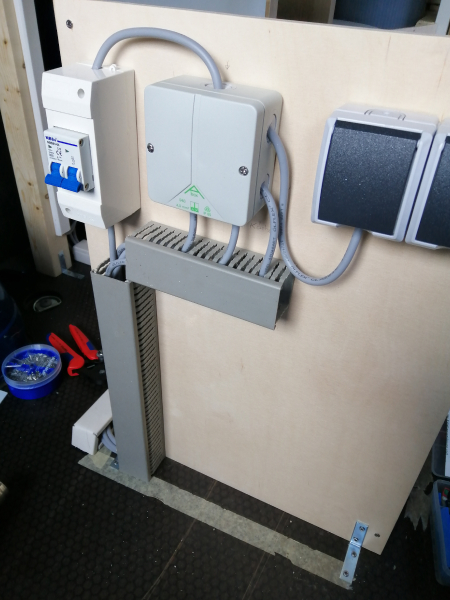

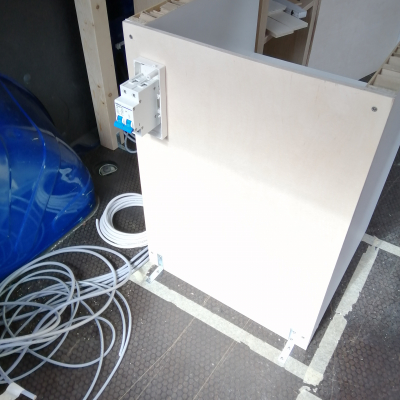

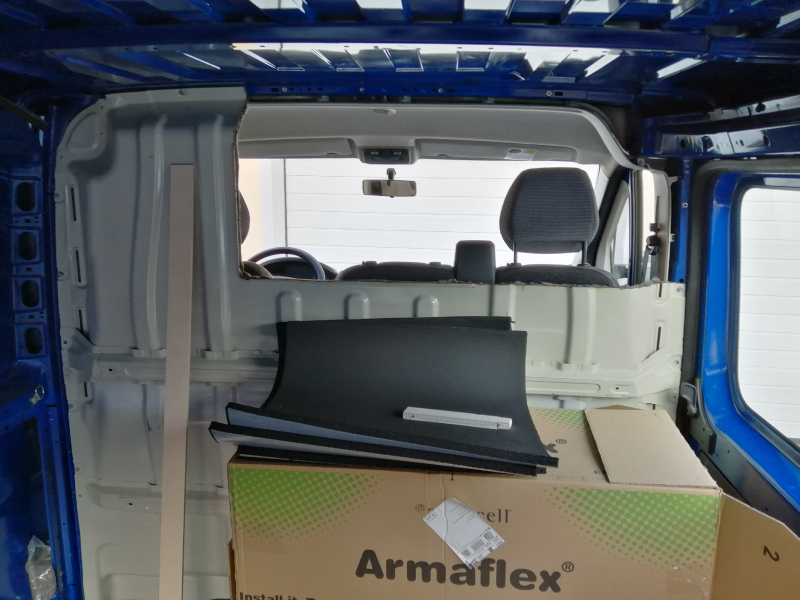

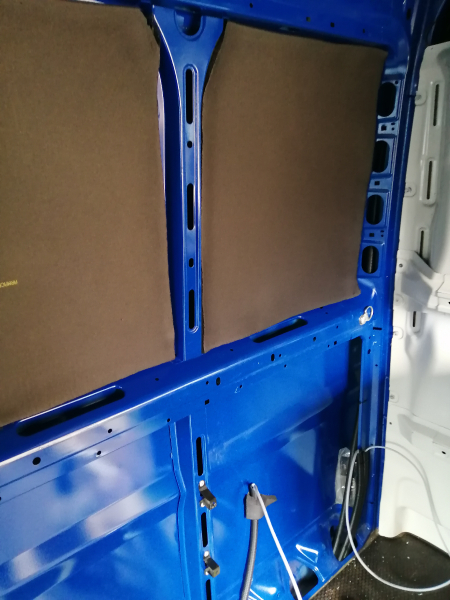

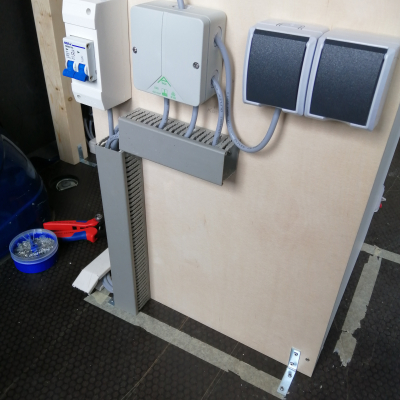

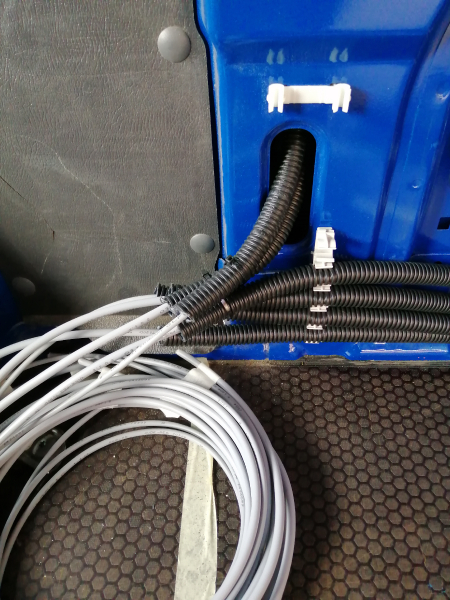

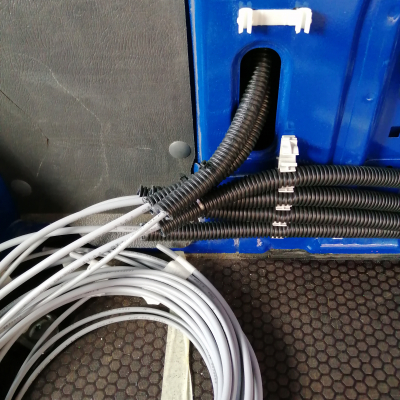

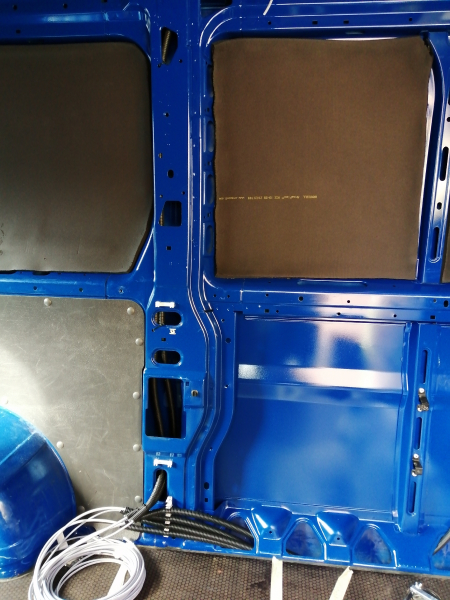

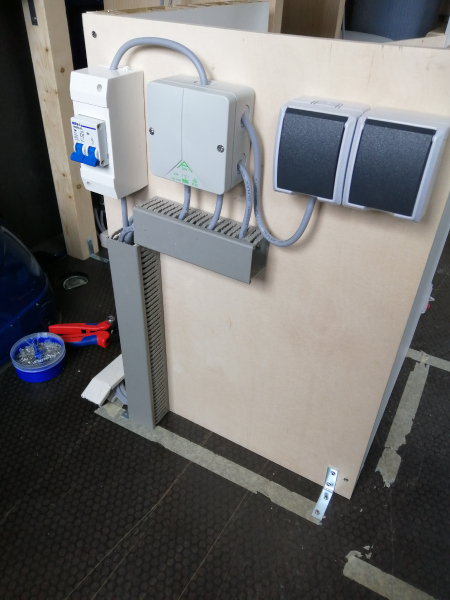

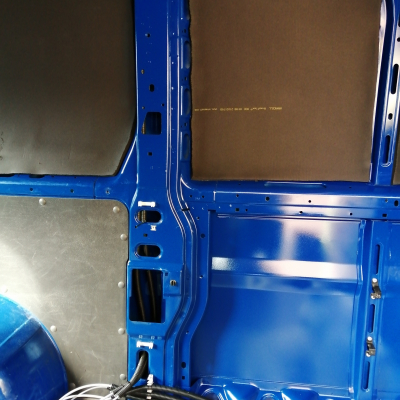

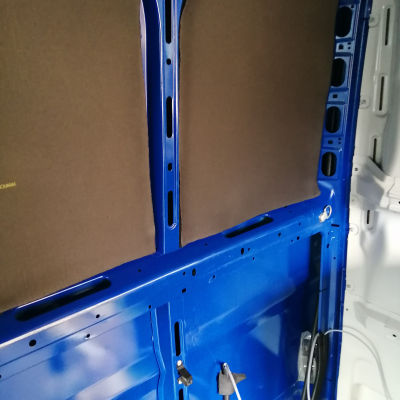

der gesamte Wohnbereich wurde mit 19mm selbstklebendem Armaflex ausgekleidet, an den Holmen und Übergängen wurde 9mm verwendet. In diesem Arbeitsschritt habe ich parallel die Elektroverkabelung installiert. Panzerleerrohr in den Holmen und 3x1,5 Ölflex-Kabel für das 230v Netz und 2x1,5 für das 12V . Im Schmidmobil wurden ca 40m Kabel verbaut.

Grundriss

Erläuterung Grundriss

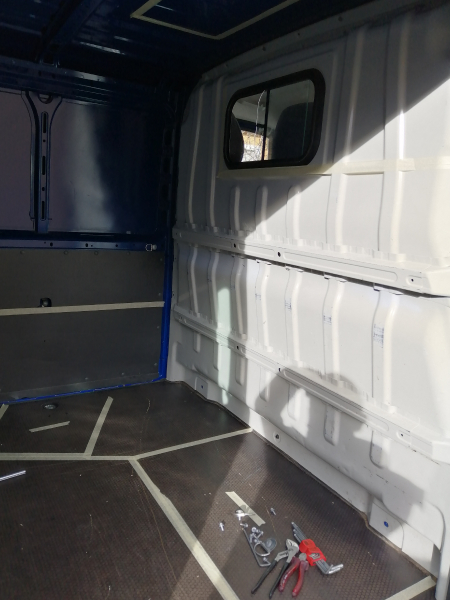

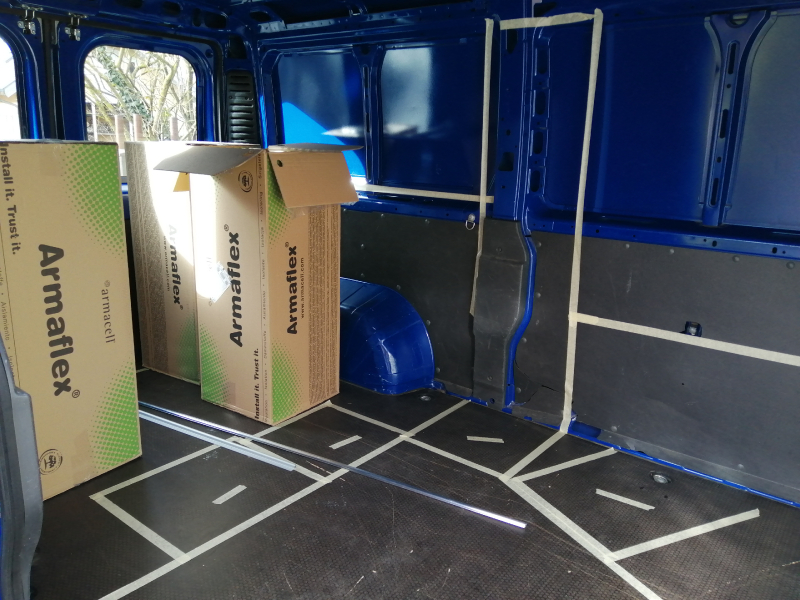

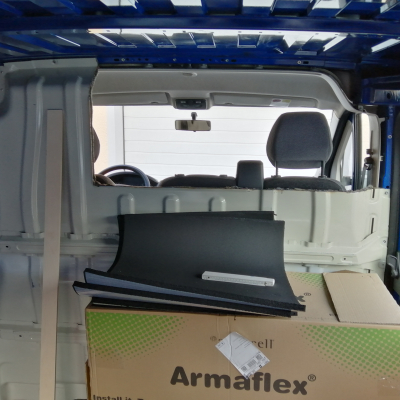

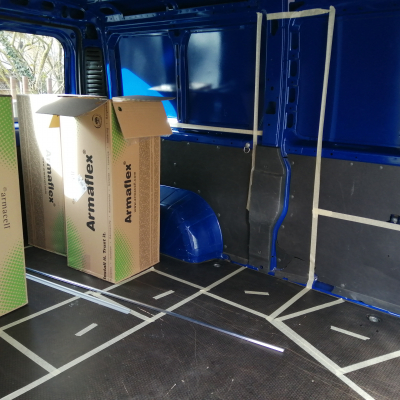

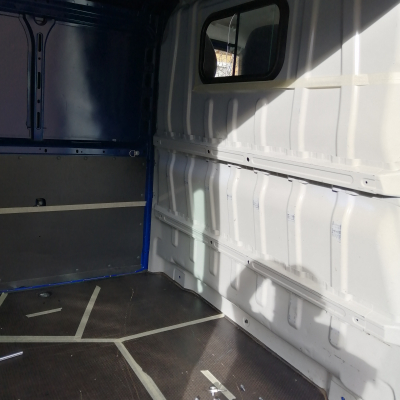

Das Projekt Schmidmobil begann mit Ausbau der Trennwand mit Vorbereitung zum Ausschnitt. Die Laderaumtrennwand wurde anschließend wieder eingesetzt um die Fahrgastzelle vom Wohnraum zu trennen und somit bei einem evtl. Crash von der Einrichtung geschützt zu sein ( Testberichte des ADAC über Crashtests mit Wohnmobilen haben mich etwas nachdenklich gestimmt). Nach der Montage der zugeschnittenen Trennwand wurde die Einteilung vom Möbelbau mit Klebeband aufgezeichnet.

Möbelbau

Sonstiges

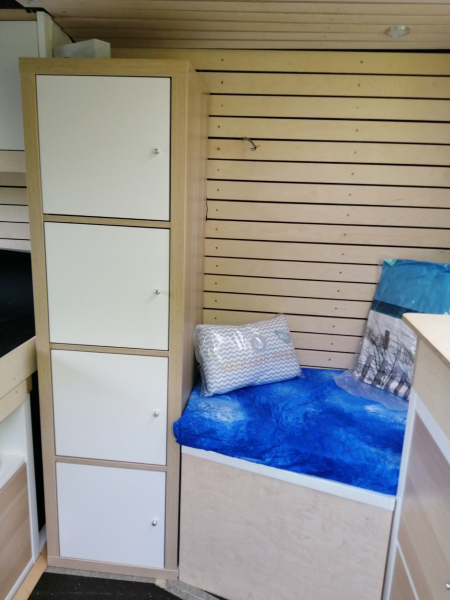

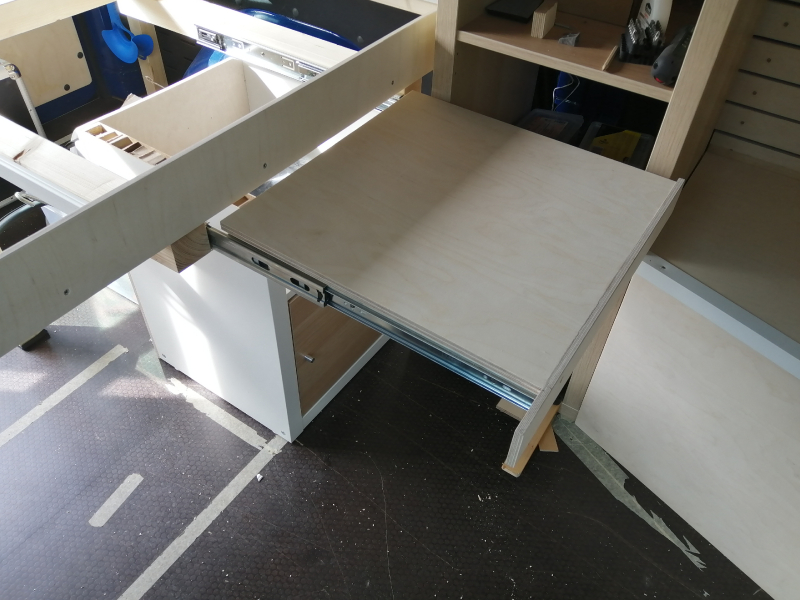

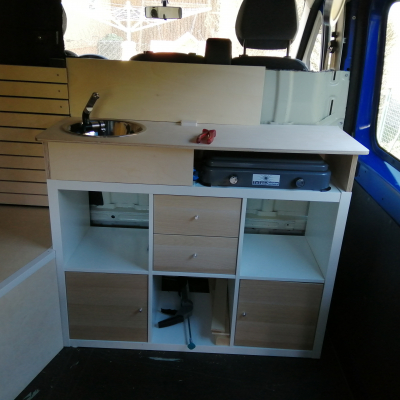

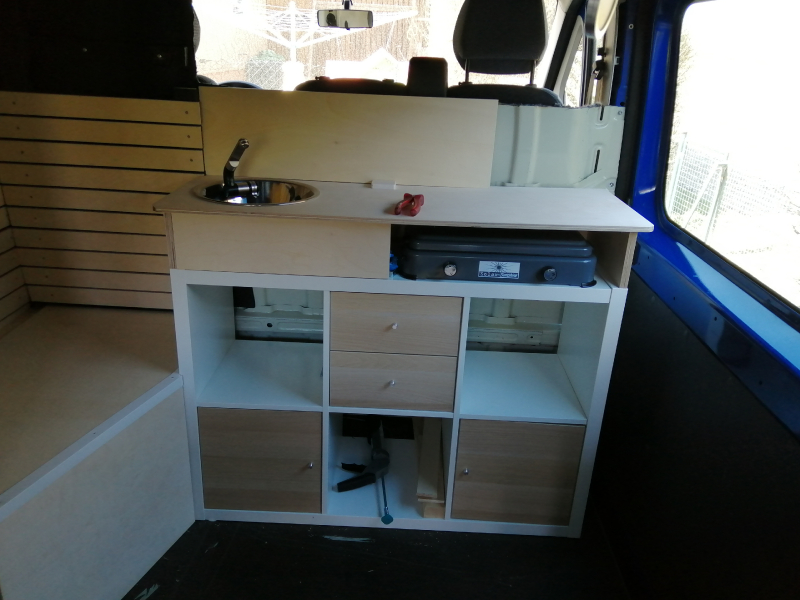

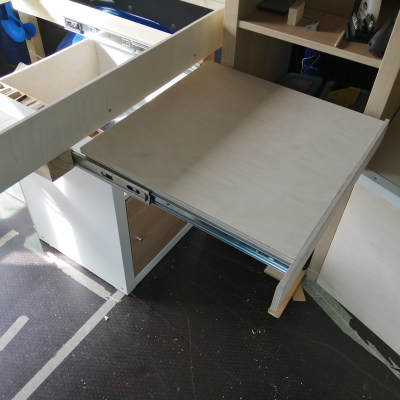

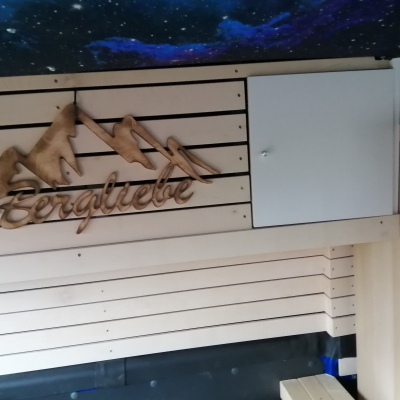

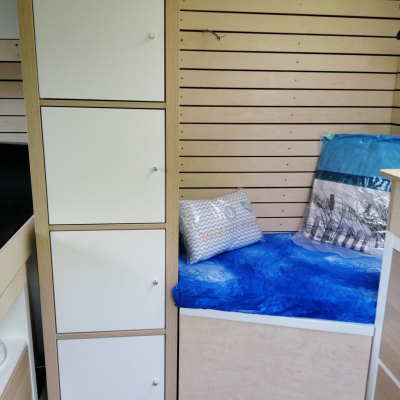

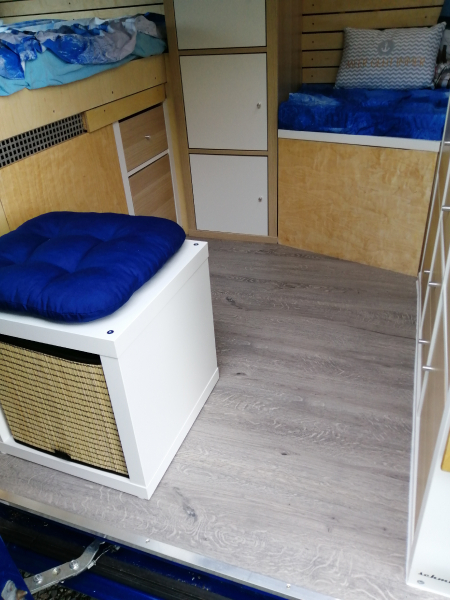

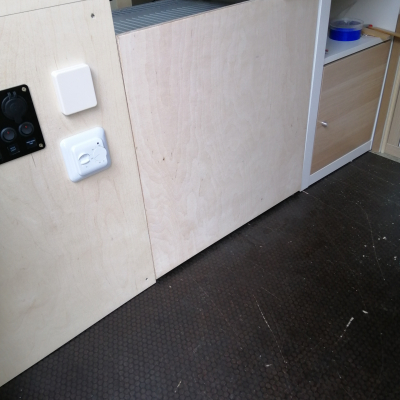

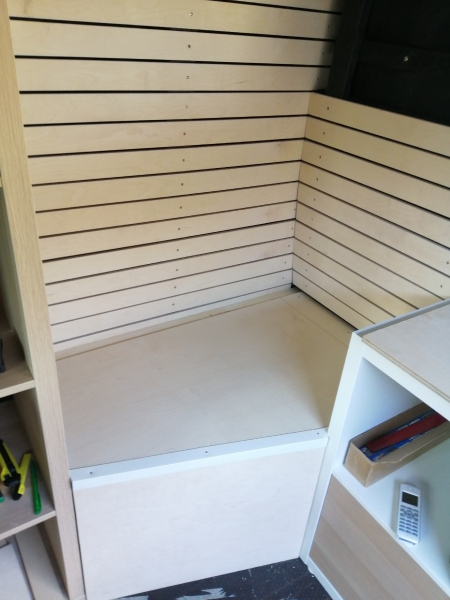

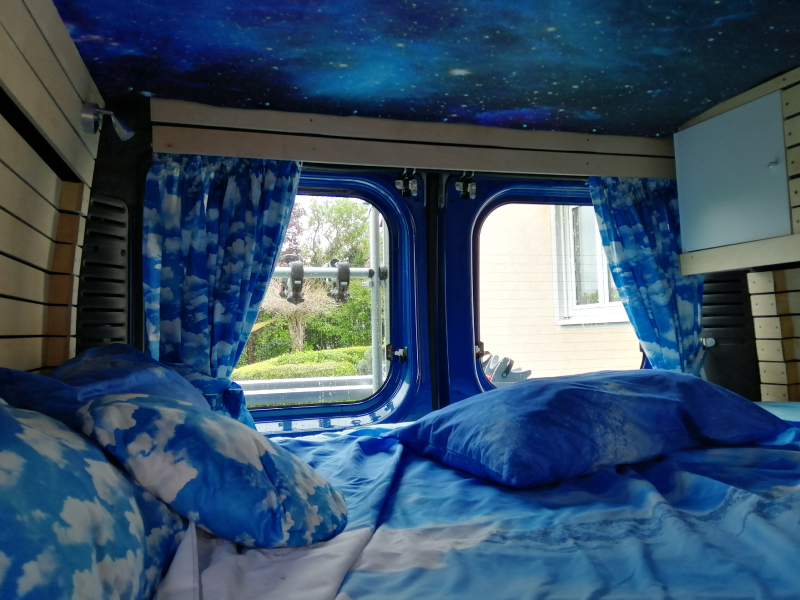

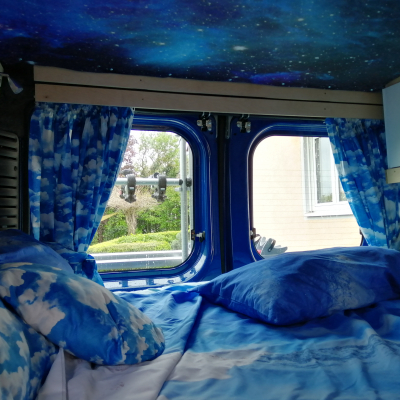

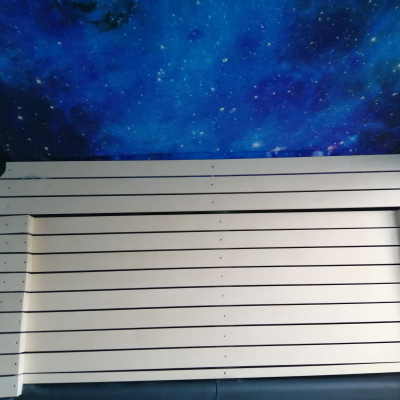

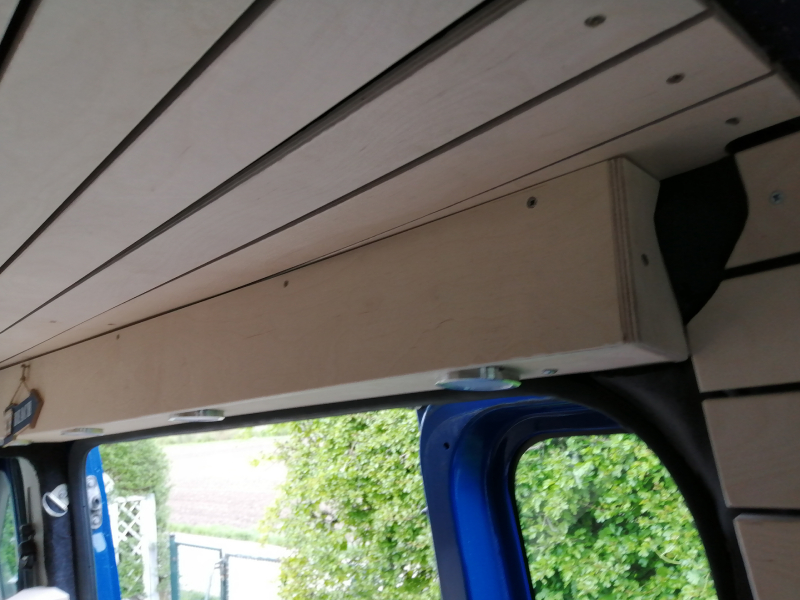

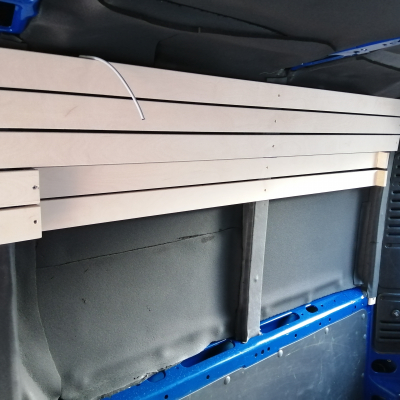

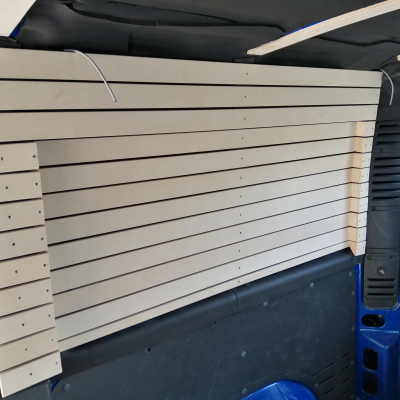

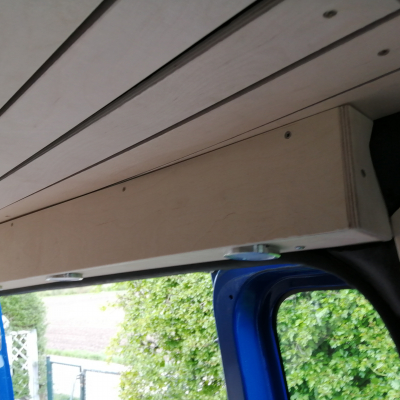

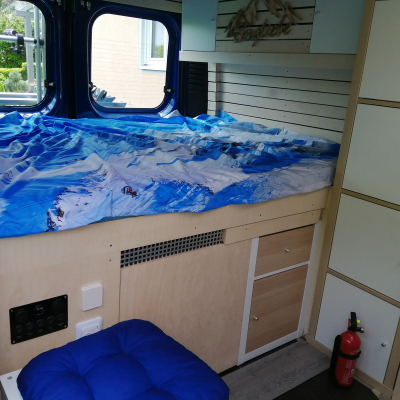

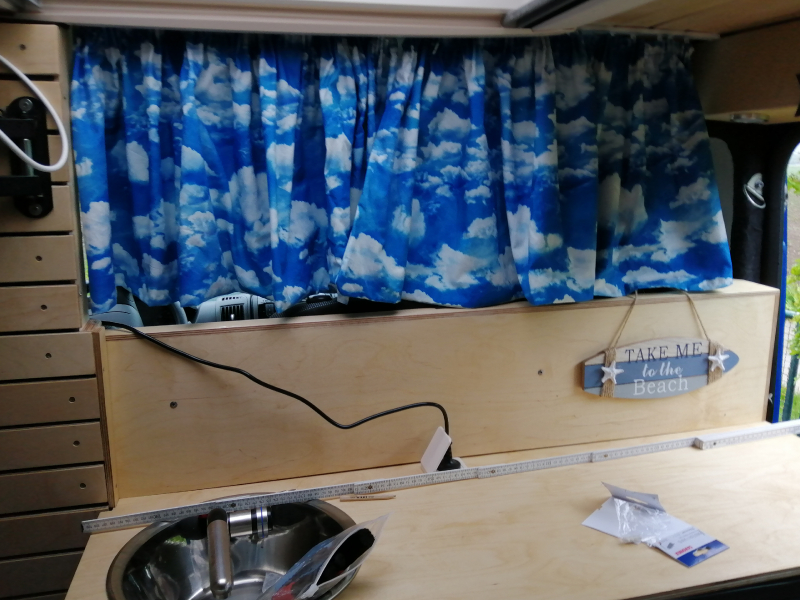

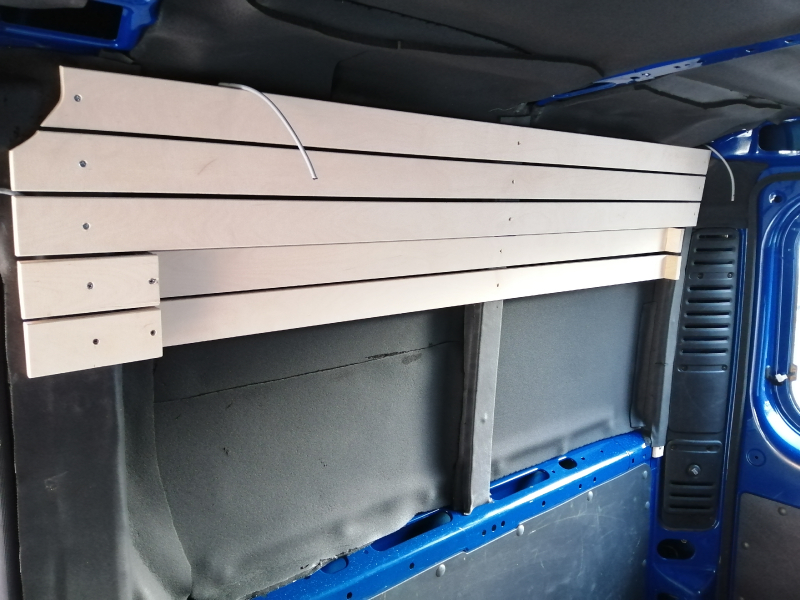

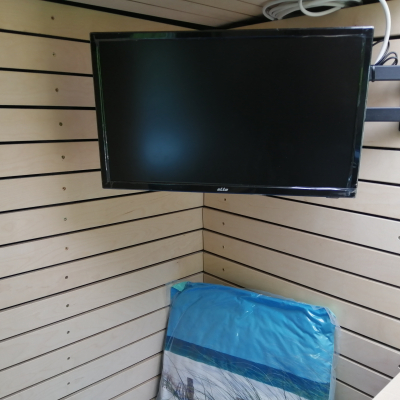

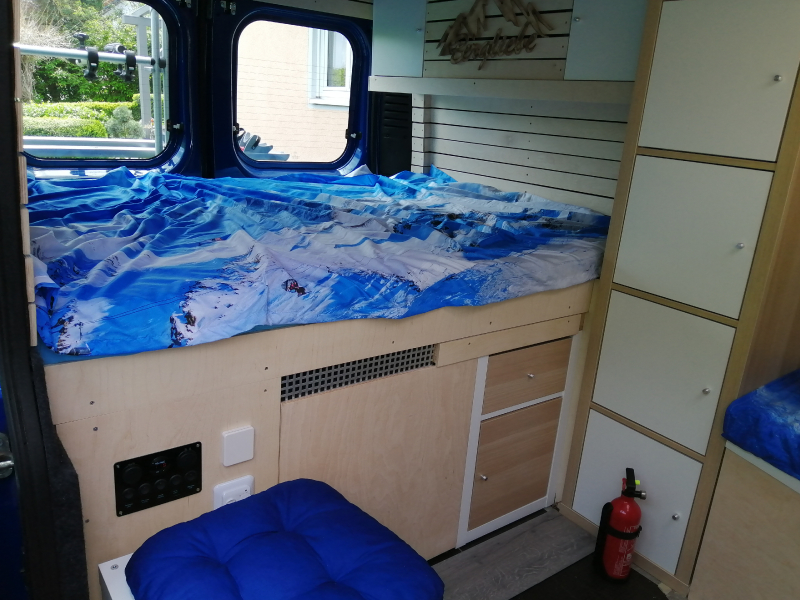

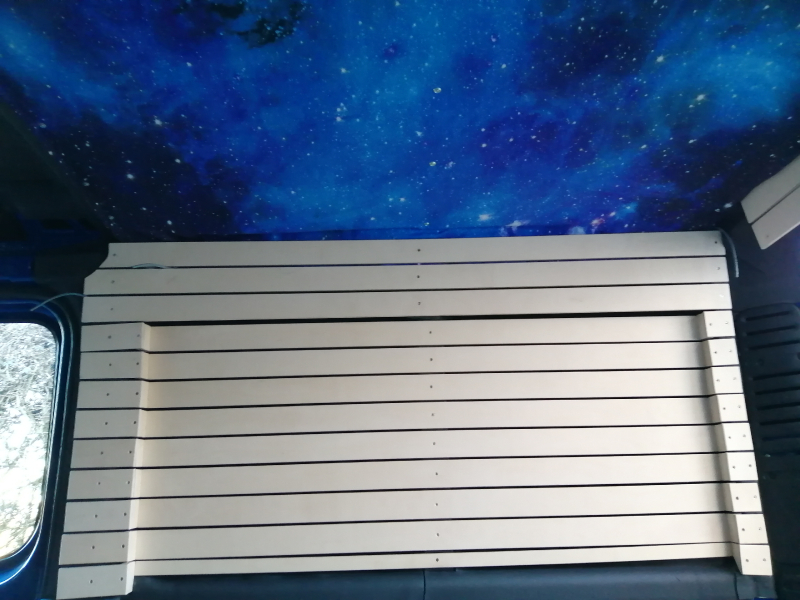

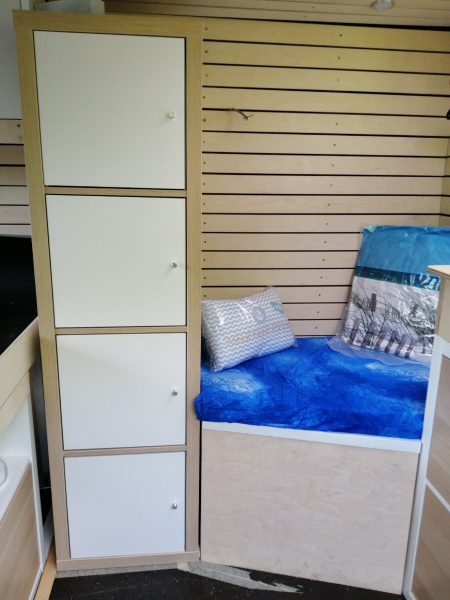

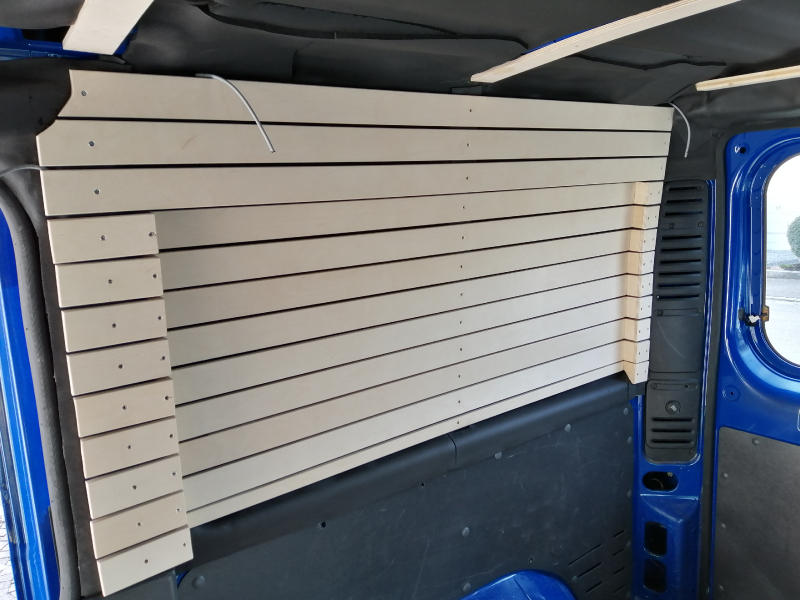

Holzverkleidung: Unsere Wahl fiel dann auf Birke Sperrholz 9mm für die Wandverkleidung und 12mm für die Arbeitsplatte, gesamt wurden 4 Platte a 1,5 x 3m benötigt. Für die Wandverkleidung wurde das Sperrholz in Streifen gesägt und die Kanten leicht angefräst. Die Unterkonstruktion wurde mit den gleichen Sperrholzstreifen erstellt und mit selbstschneidenen Blechschrauben an den Holmen der Karosserie verschraubt. Im Bereich des Bettes (Querbett 140x195) habe ich in Kleinstarbeit die Niesche der Karosserie im Kopf und Fußbereich ausgenutzt um die max Bettlänge von 1,95 zu erreichen. Die Brettchen-Konstruktion hat den Vorteil der Hinterlüftung und das Schwarz von Armaflex dient als Schattenfuge. Das Holz wurde mit Bienenwachs und die Tisch und Arbeitsplatte wurde mit Arbeitsplattenöl behandelt. Möbelbau: Ikea kann man wirklich zu allem brauchen. Kallax ist hier das Universalrezept. Ein 4x1 Kallax als Schrank, ein 4x2 Kallax umgebaut auf 3x2 als Küchenbasis und ein 2x1 Kallax modifiziert auf 1,5x1 als Vorratsschrank, die Kallax-Türen für den selbstgebauten Hängeschrank und fertig ist das Wohnmobil…… wenn nur so einfach wäre …. Das 1,5x1 unter dem Bett versteckt dient die Rückwand als Basis für die Elektroverteilung 230V. Der Küchenblock wurde mit einer Arbeitsplatte aufgestockt in der das Waschbecken eingepasst wurde. Unter der Arbeitsplatte befindet sich auf einem Auszug die Herdplatte (2fach mit 2000W) fest verschraubt , nicht entnehmbar. Das war die Vorgabe vom Dekra Gutachter als Grundlage zur Wohnmobilzulassung. In der Arbeitsplatte wurde auch noch eine Steckdose für die Kaffeemaschine installiert. Als Detail und zur Verwendung von Abfallholz habe ich dann noch einen Klapptisch für das Vorzelt am Küchenschrank montiert. Alle Schranktüren und Schubladen habe ich mit Magnetverschlüssen 3kg ausgestattet ( War ebenfalls eine Vorgabe vom TÜV). Der Tisch wurde mit einem Teleskopauszug ausgestattet und verschwindet unter dem Bett. Die Sitzgelegenheit hat eine Doppelfunktion, die Unterkonstruktion wurde aus stabilen Kantholz gefertigt und fest mit dem Fahrzeugboden und der Karosserie verschraubt. Hier wurde eine Porta Potti de luxe mit el. Pumpe verbaut. Zur bequemen Entnahme des Porta Potti ist die Front der Sitztruhe abnehmbar. Die Sitzgelegenheit für die 2. Person wurde mit einem 1er Kallax-Würfel mit Polster und Box realisiert. Im Würfel finden der Abfalleimer, Küchenrollen und andere div. Utensilien seinen Platz. Was fehlt noch…. Die Kühlbox für ein frisches Bier. Hier fiel die Wahl auf eine Dometic 40l Kühlbox. Während der Fahrt hängt sie an der 12V Bordspannung vom Fahrzeug, auf dem Campingplatz wird die Box mit 230V betrieben, auf einer Schublade montiert verschwindet die Kühlbox unter dem Bett.

Kocher

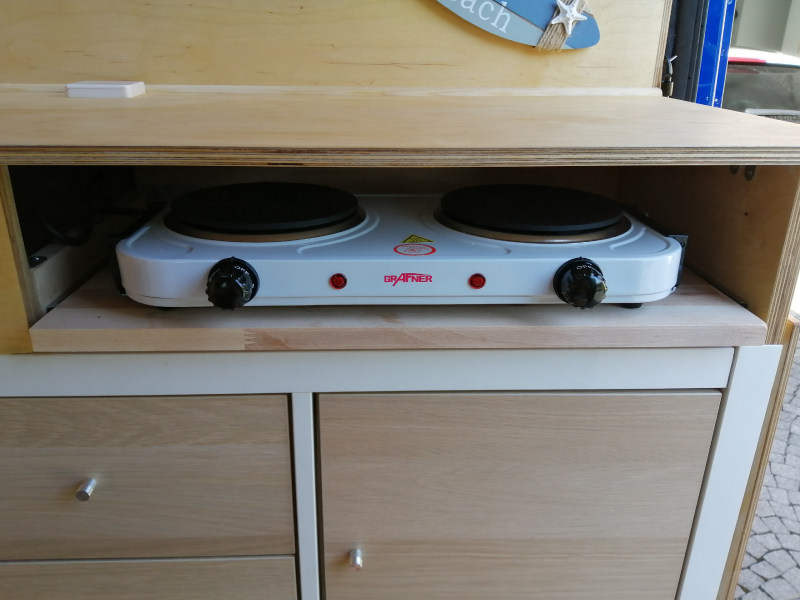

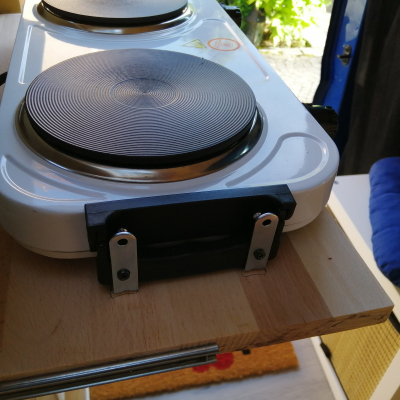

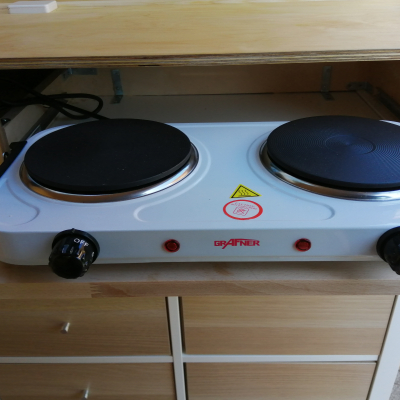

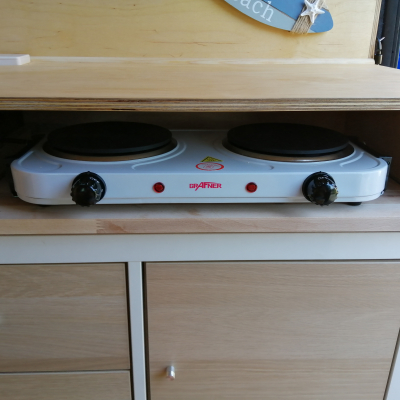

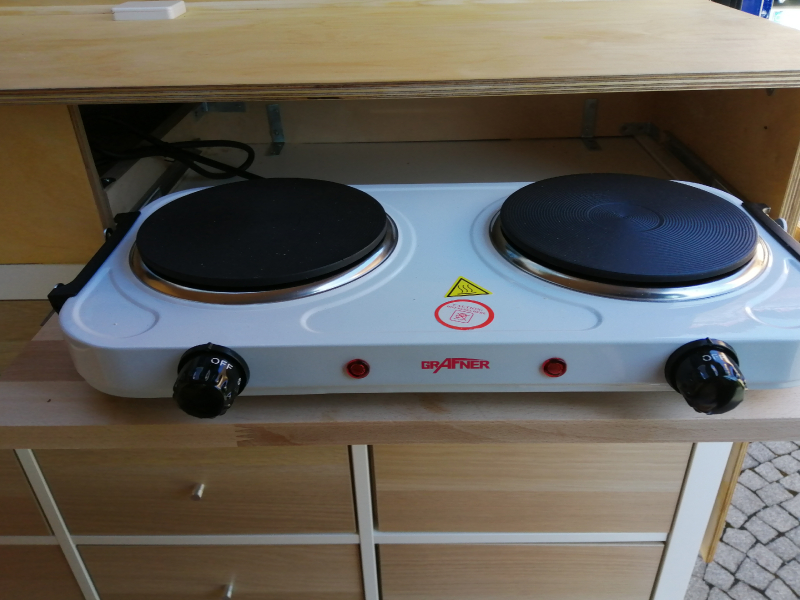

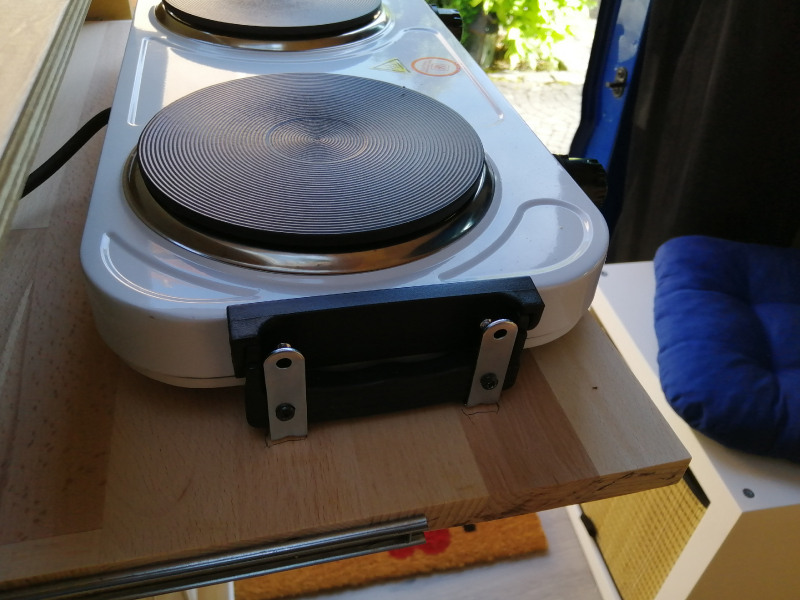

Kocher	2 fach Elektrokochplatte
Gasinstallation	keine

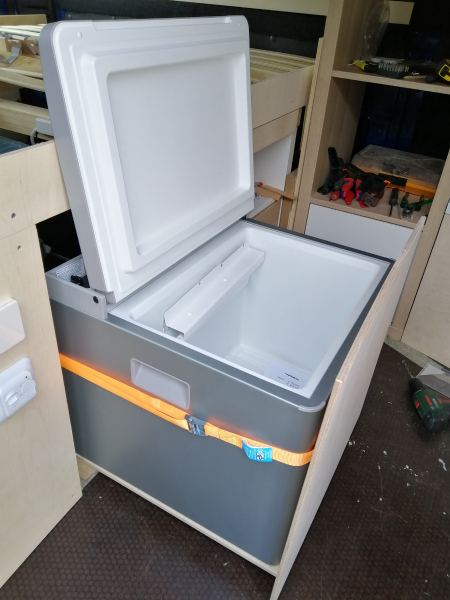

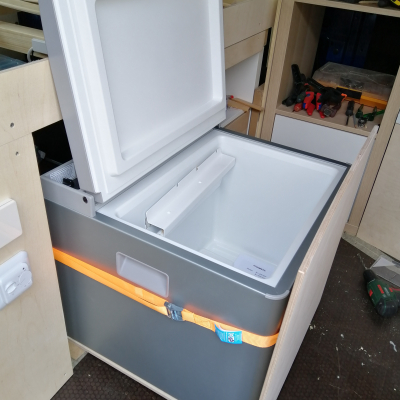

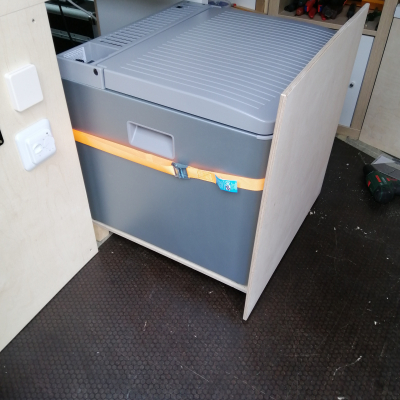

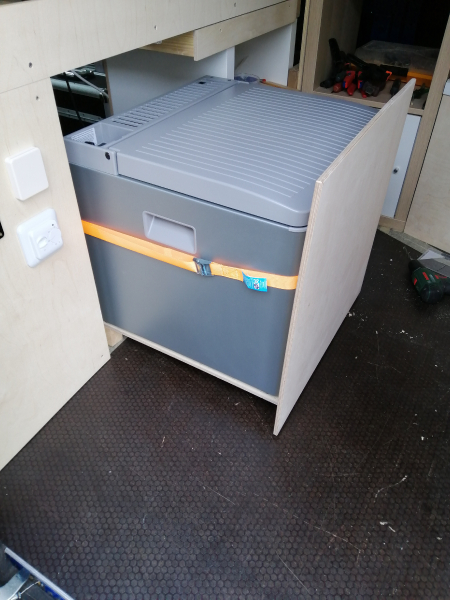

Kühlschrank, Kühlbox

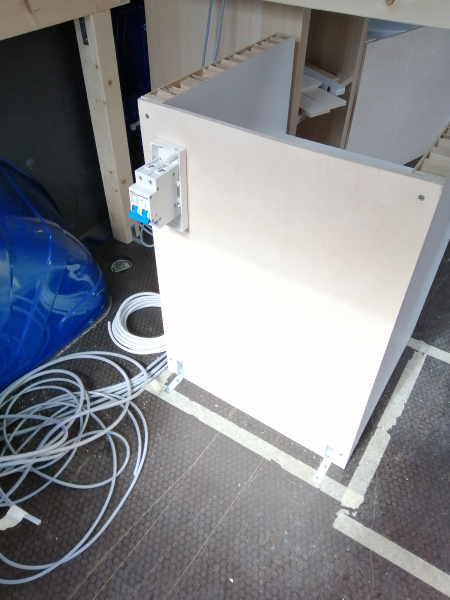

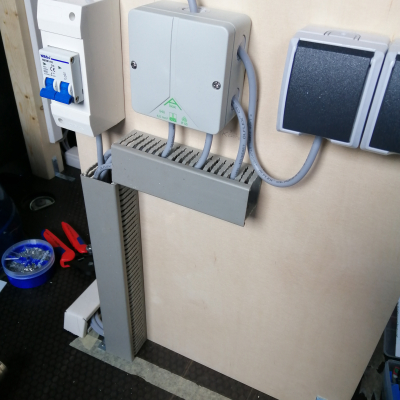

Stromkonzept

Sontiges
Stromspannung im Chassis	12 v

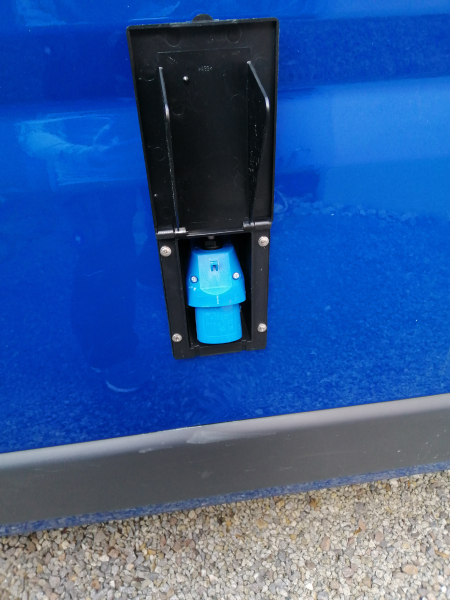

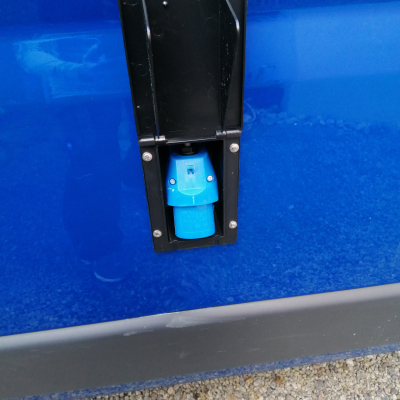

110V / 230V im Aufbau?	Ja

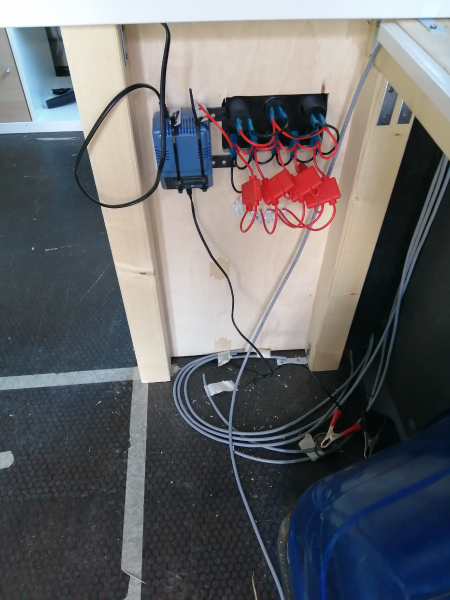

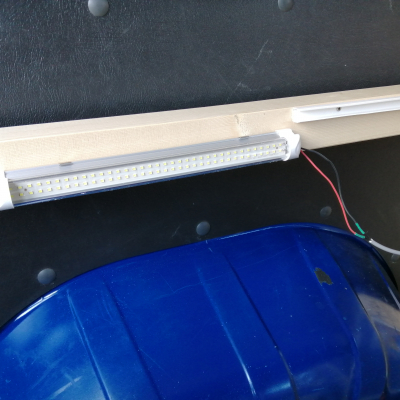

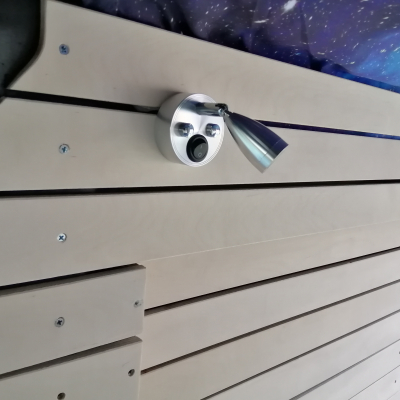

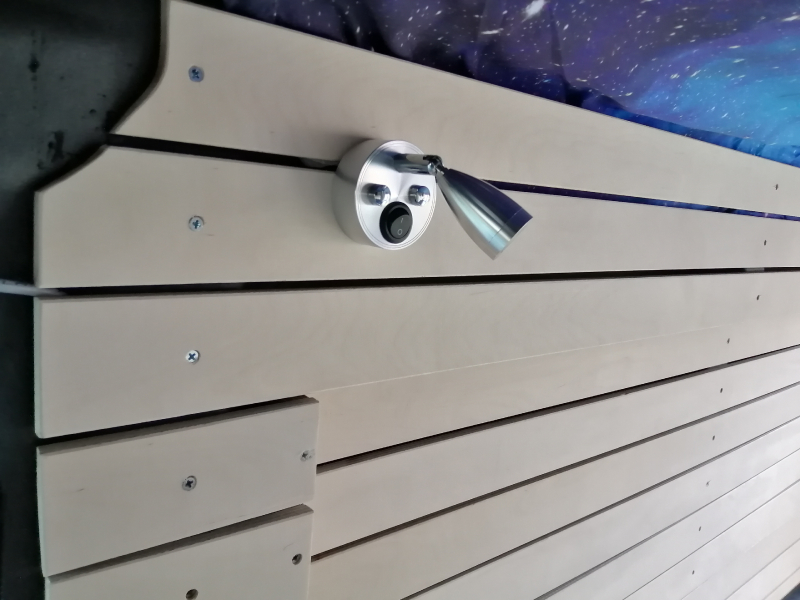

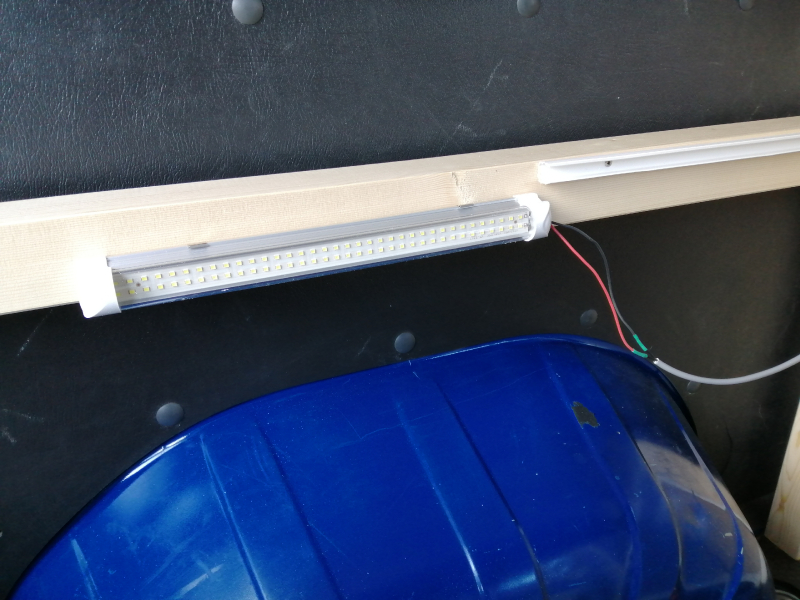

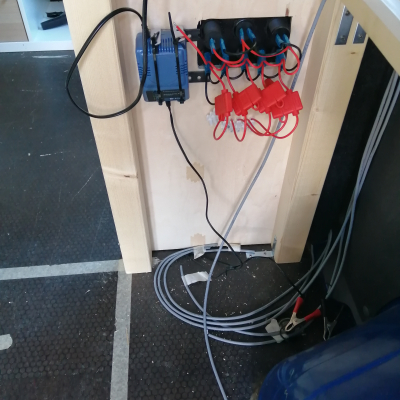

Es wurden die LED-Beleuchtung in 4 verschiedenen Schaltkreisen installiert. Stauraumbeleuchtung, 2x Leseleuchten über dem Kopfkissen, Wohnraumbeleuchtung und Vorzeltbeleuchtung in der Laufschienenverkleidung der Schiebetür.

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau	45 Ah
Batterietyp	Blei-Gel
Batterieladegerät für Aufbaubatterien	Conrad

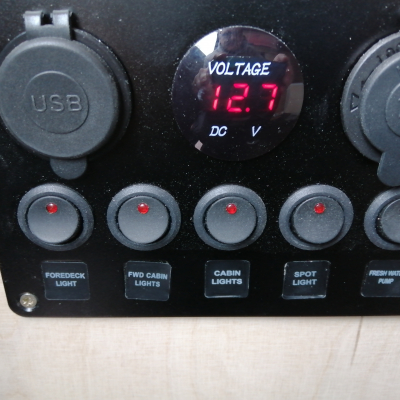

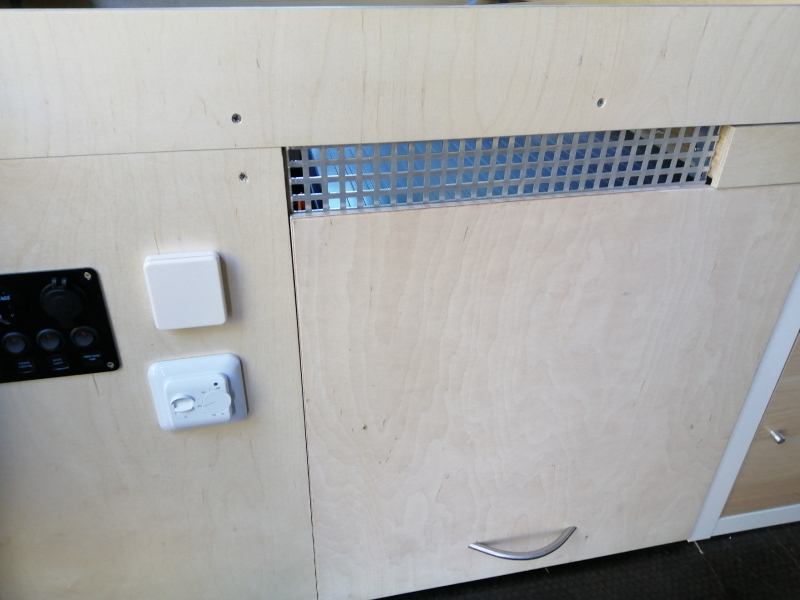

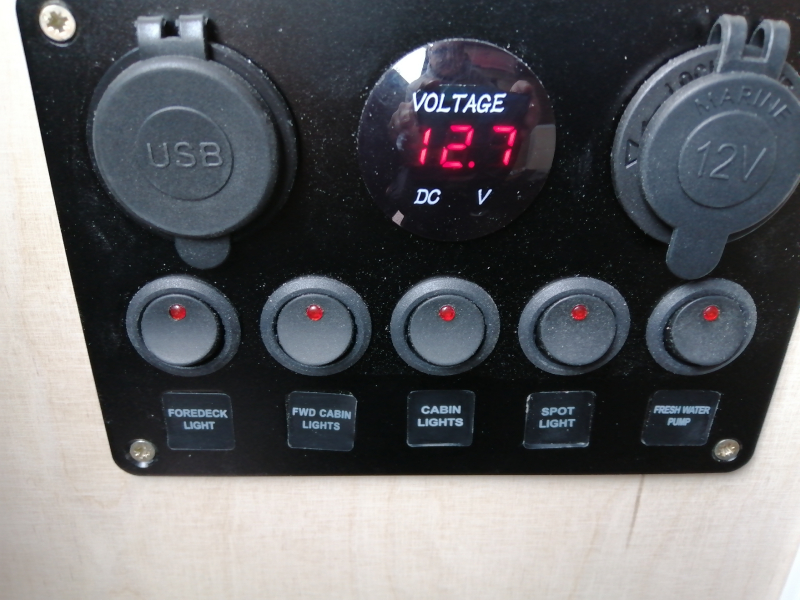

Batterieüberwachung	Controlpanel

Stromgewinnung

Sonstiges
Brennstoffzelle	Nein
Solaranlage in Planung

Heizung

Sonstiges
Hersteller und Typ der Heizung	Calorique Carbonheizung

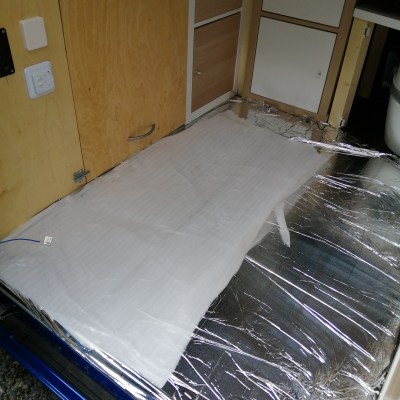

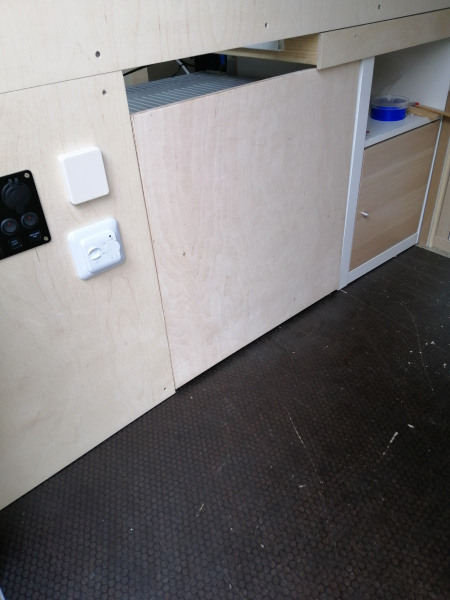

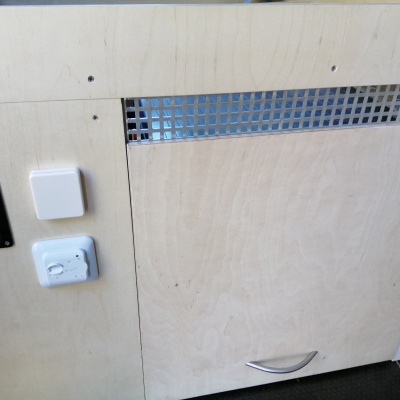

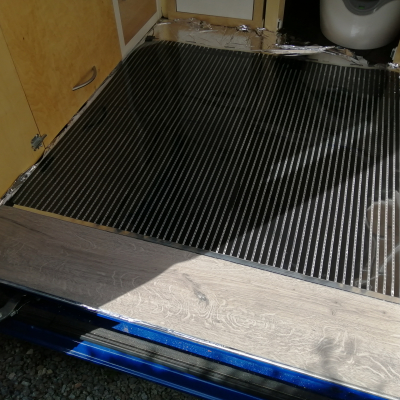

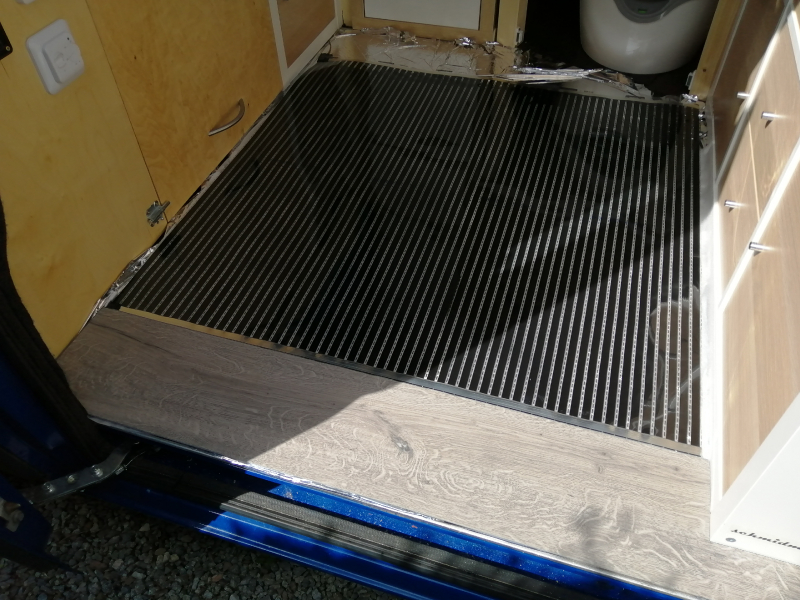

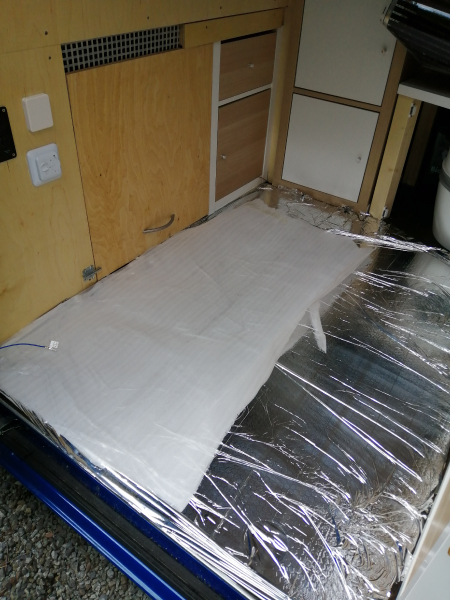

Calorique- Heizfolie ist hier das Zauberwort. Im Wohnbereich auf ca. 1,2 qm Bodenfläche wurde eine Carbon-Heizfolie mit 200 w / qm unter dem Vinyl-Click Bodenbelag verlegt,

Wassersystem

Wasserführung	Tauchpumpe mit Schalter am Wasserhahn
Volumen der Frischwassertanks	20 L
Volumen der Abwassertanks	10 L

Toilette

Sonstiges

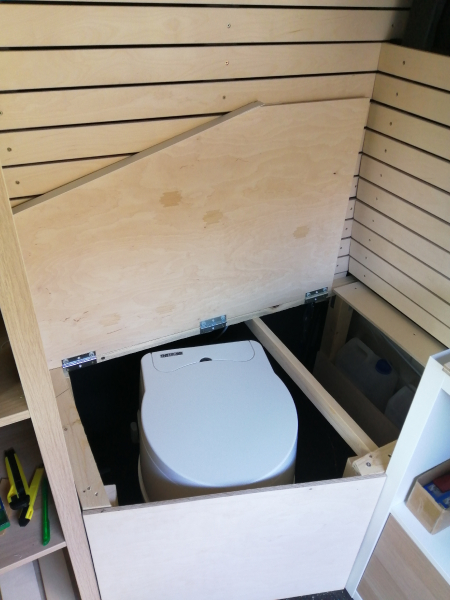

Hersteller und Art der Toilette	Thetford Porta potti 565 elektro

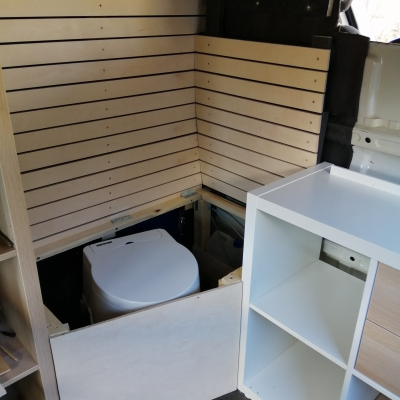

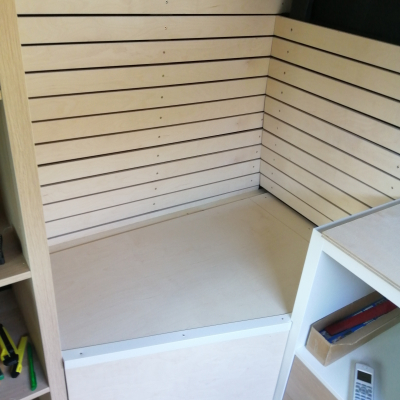

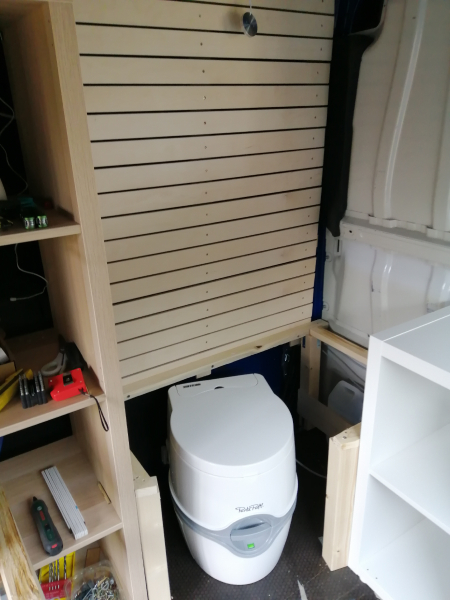

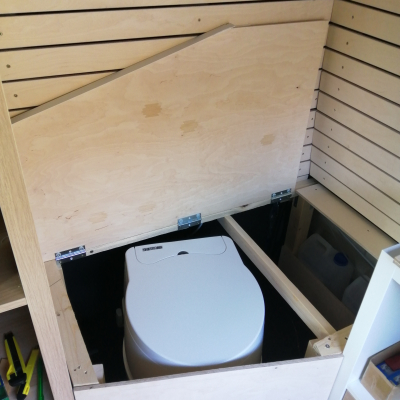

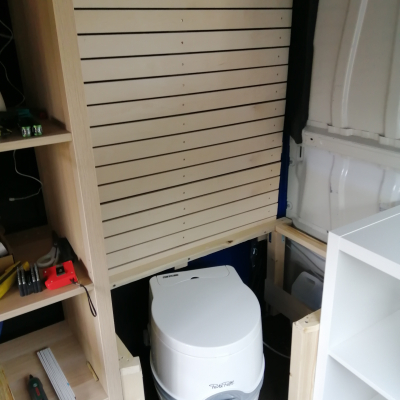

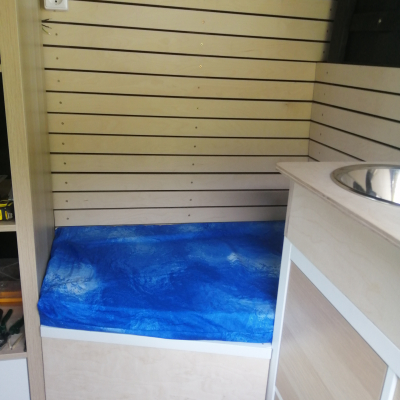

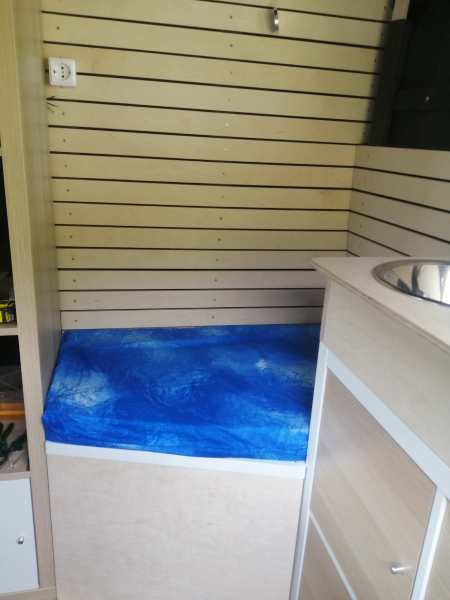

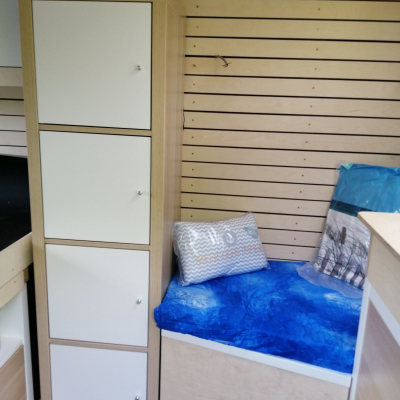

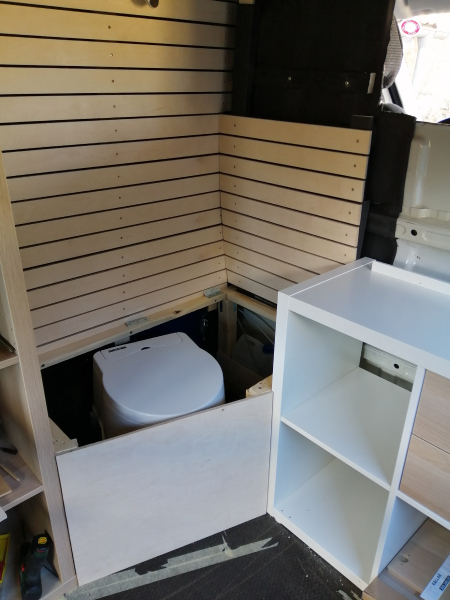

mit Bodenplatte in der Sitztruhe versteckt, zur Entleerung wird die Frontplatte der Sitztruhe ( mit Magnethalter befestigt ) entfernt und das WC kann zur Reinigung kpl entnommen werden.

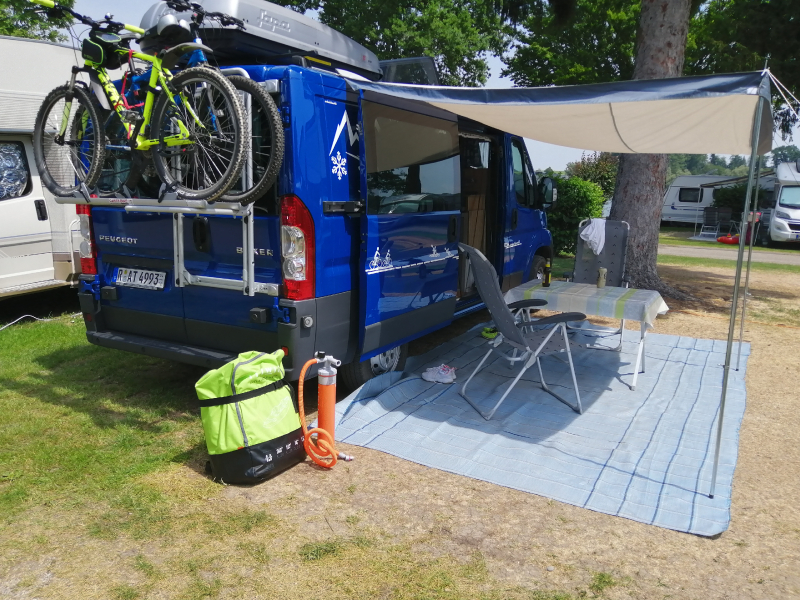

Anbauten

Sonstiges

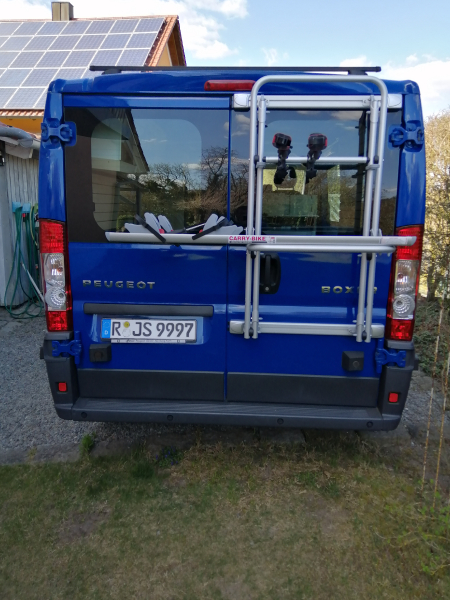

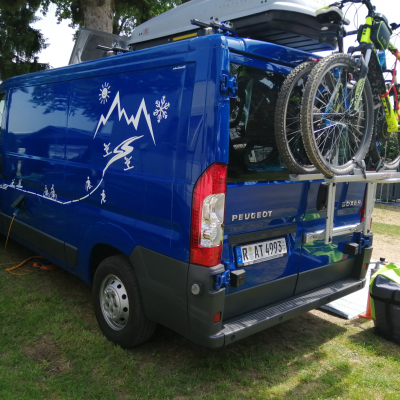

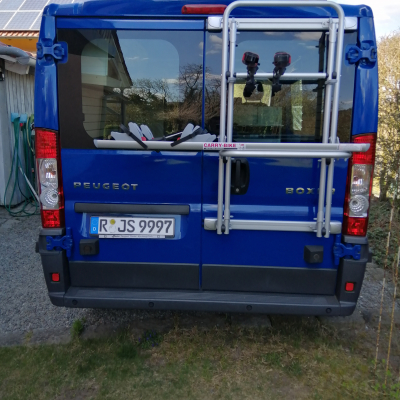

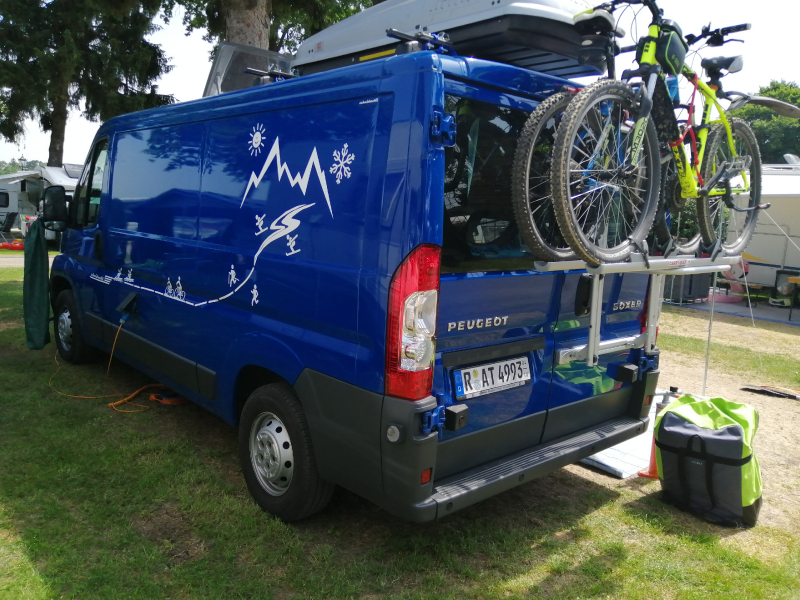

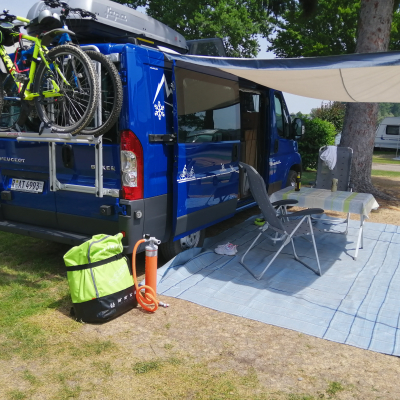

Heckträger	Fiamma 2 fach Radträger

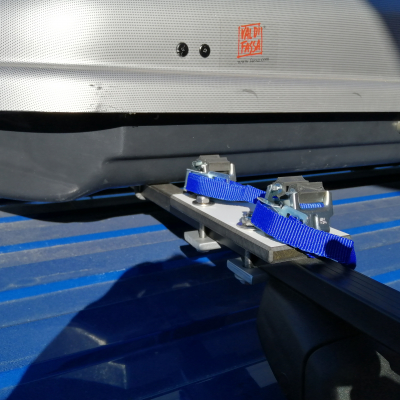

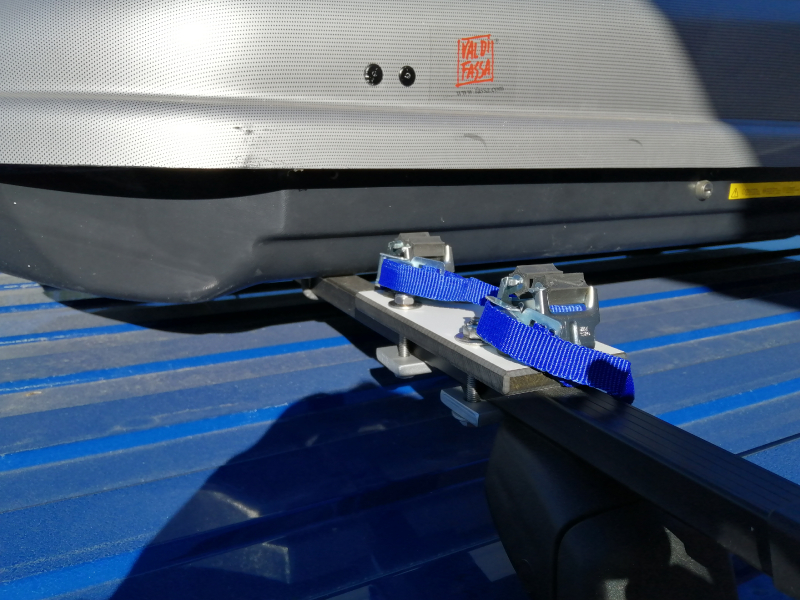

Dachgepäckträger	Thule Grundträger mit großer Dachbox

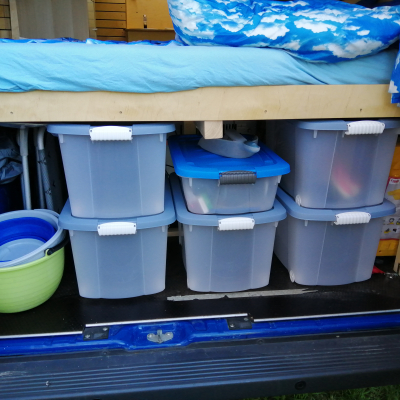

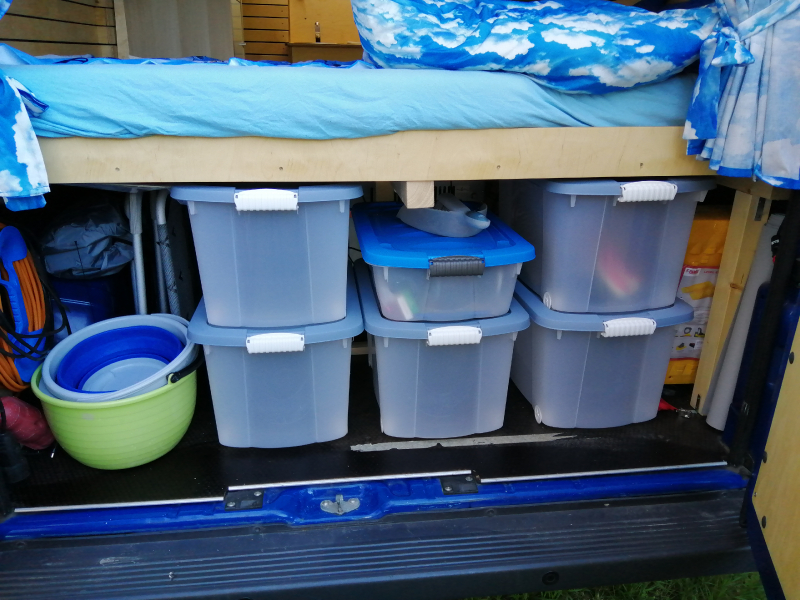

Stauboxen	Rollboxen unter dem Bett

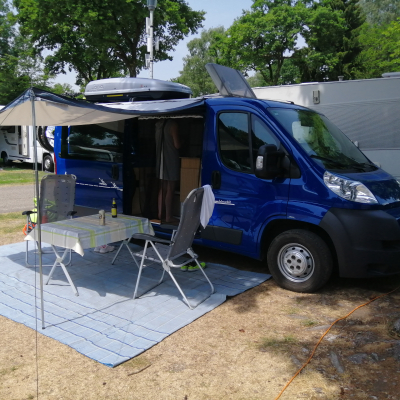

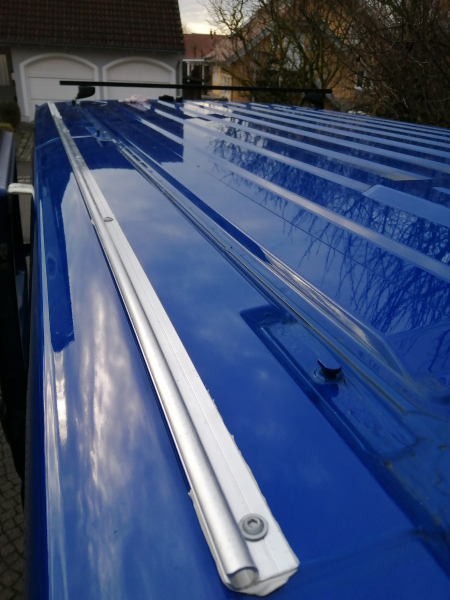

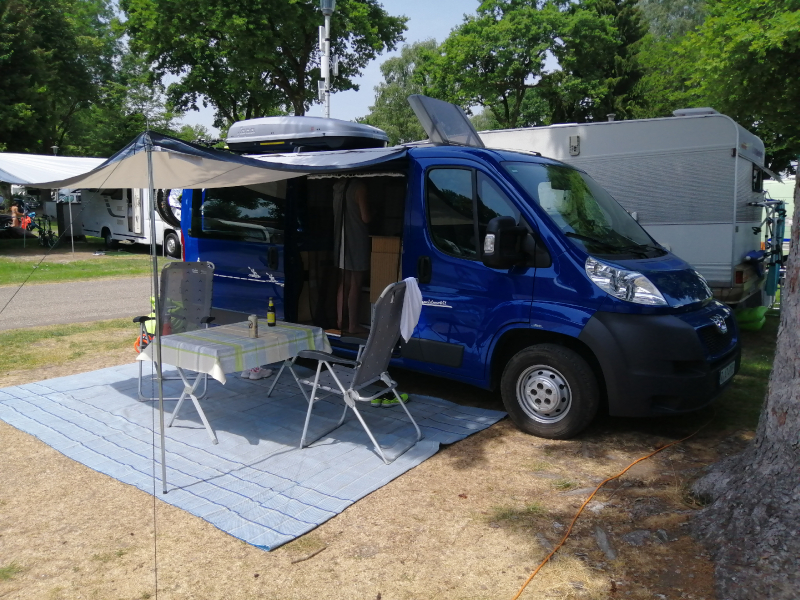

Markise	Sonnensegel mit Kederleiste
Zum Transport der Kajakpaddel habe ich einen Halter aus Gartengeräteclips mit Sicherungsgurt gebaut.

Veröffentlicht 19.03.22

Halter Thomas Schmid

Aufrufe 2643

Ausgefüllt 63%
