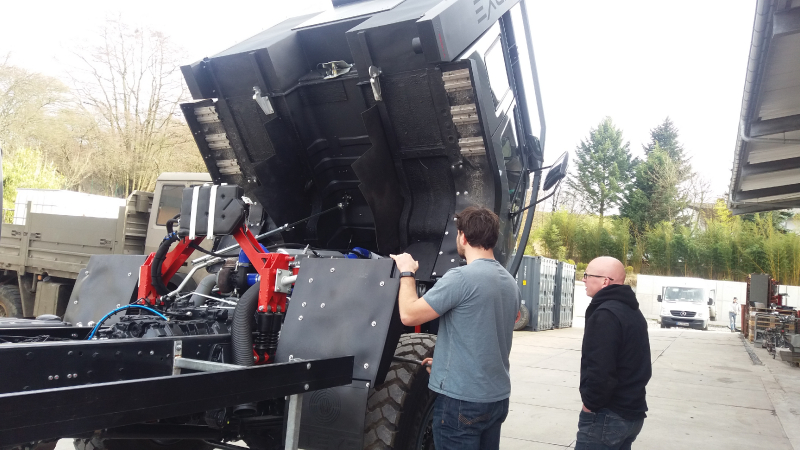

Hallo, wir wollten keine Autobaustelle auf dem Hof haben. Deshalb haben wir uns beim Fahrgestell für die Rundum-Sorglos-Variante entschieden und das Fahrgestell von Excap fertig machen lassen. Dazu haben wir von Krug eine Leerkabine (und den dazugehörigen Zwischenrahmen) gekauft. Der weitere Ausau ist in Eigenarbeit entstanden.

Allgemeine Angaben

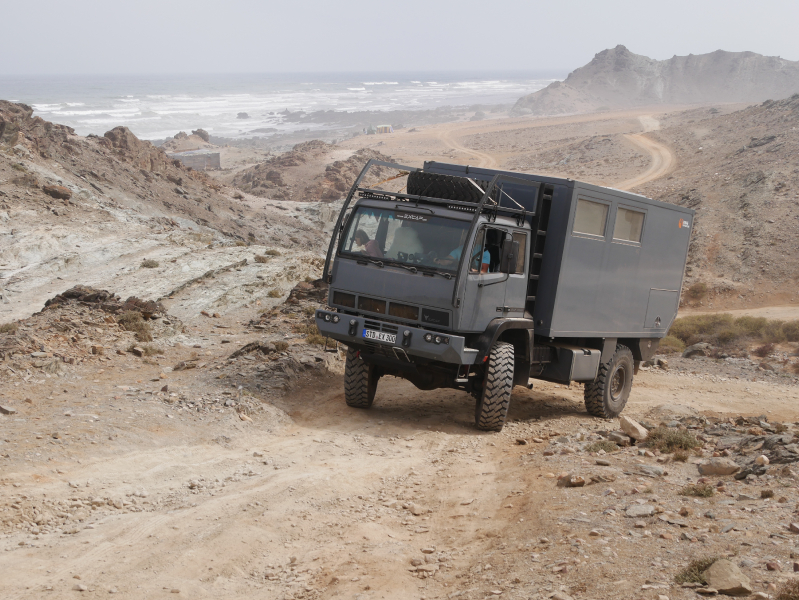

Fahrzeughersteller und Typ Steyr 12M18
Land der Zulassung Deutschland
Baujahr 1987
Fahrzeug steht zum Verkauf? Nein

Motor

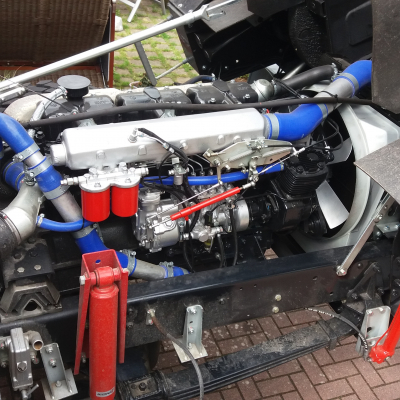

Motortyp Reihensechszylinder
Hubraum 6,6L
Zylinderzahl 6
Motorleistung in PS 210-230
Sonstiges

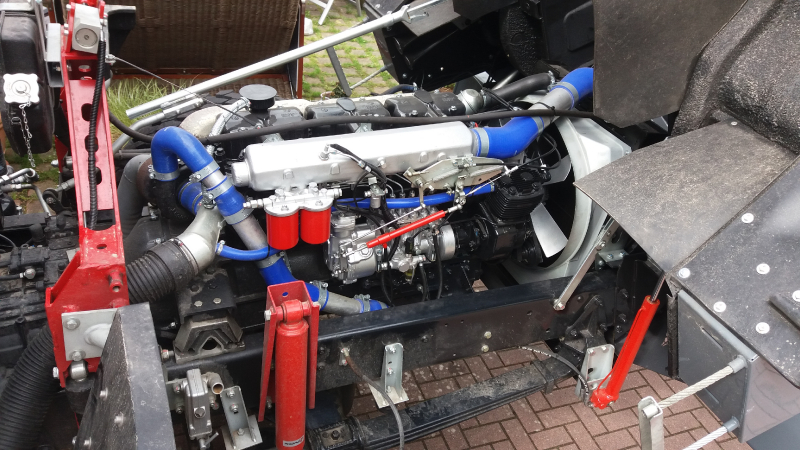

Ladeluftkühler nachgerüstet dadurch Leistungssteigerung von 180 auf 210-230 PS & geringerer Verbrauch (ca. 20L/100km)

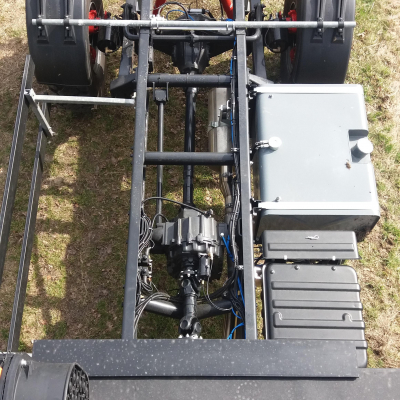

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x4
Radstand verlängert auf 4050mm
Anzahl der zugelassenen Sitze 5
Reifengröße 14.00
Felgen Sprengringfelge
Tankkapazität 300L
Dieselfilter Nein
Sonstiges

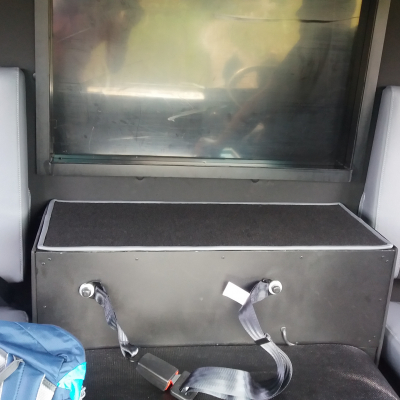

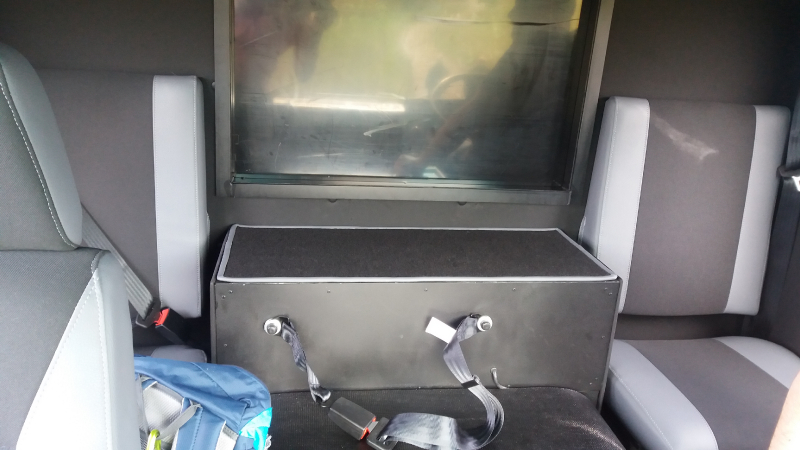

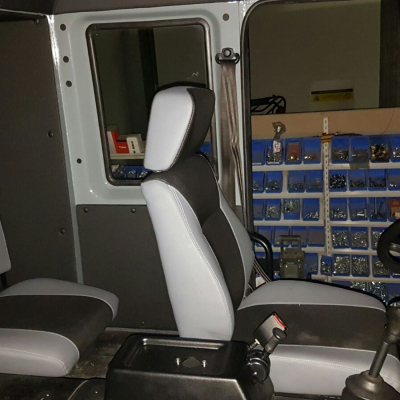

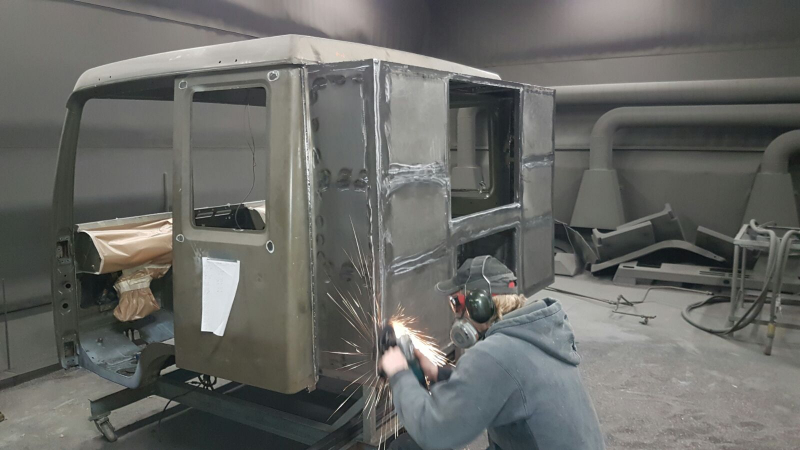

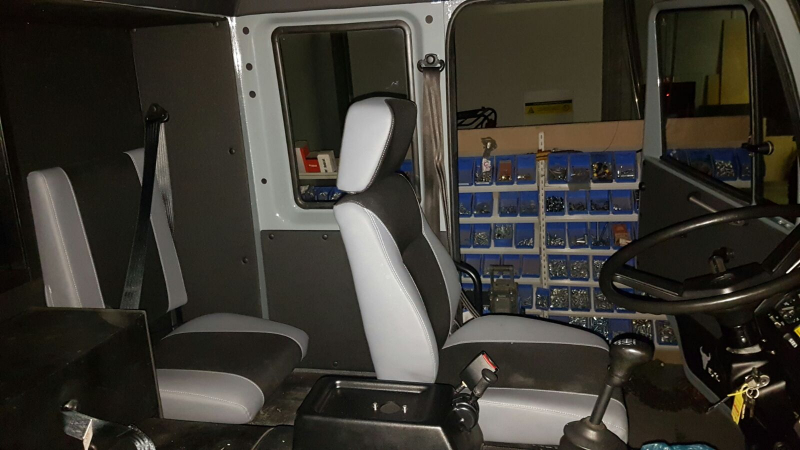

Die Fahrerkabine hat eine 35cm-Verlängerung bekommen. Darurch können wir 2 vollwertige Rücksitze unterbringen. Außerdem gibt es einen 5. Sitz auf dem Motortunnel.
Durchstieg zum Aufbau.

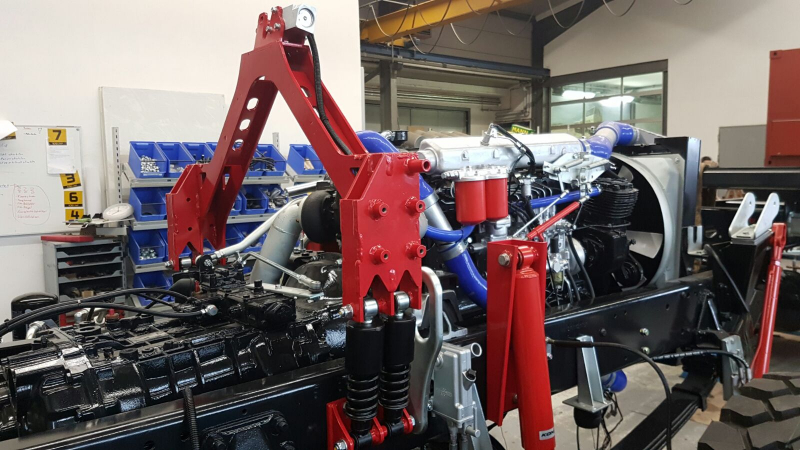

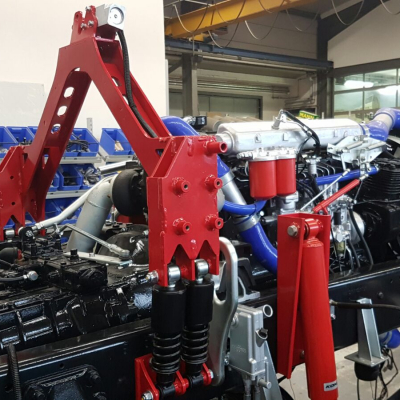

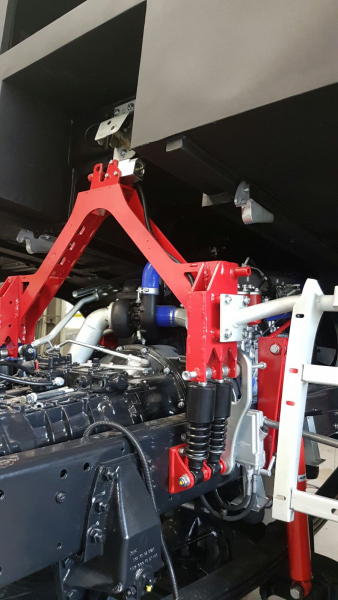

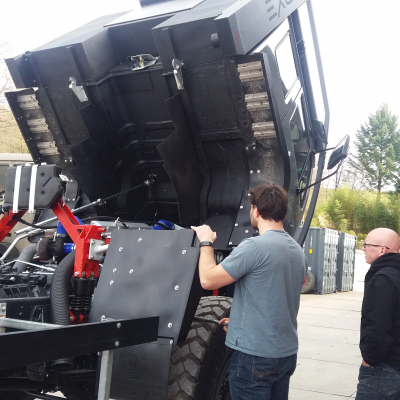

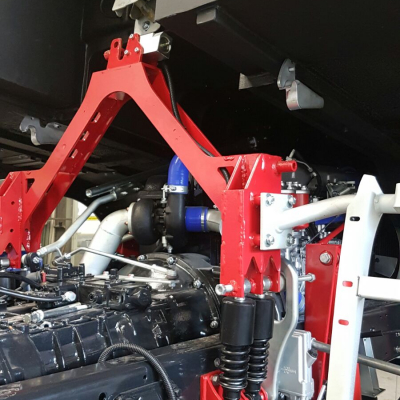

Die Fahrerhauslagerung wurde verstärkt, um das Gewicht der Doka plus Dachträger & Ersatzrad zu tragen.

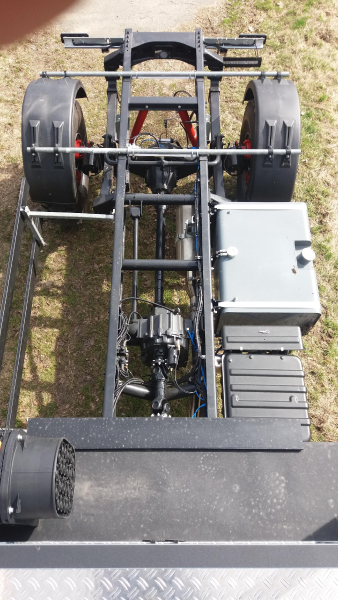

Radsrand um 550mm verlängert um den Überhang gering zu halten.
Außerdem ist so jede Menge Stauraum zwischen den Achsen entstanden.
Allrad zuschaltbar oder permanent permanent
Differenzialsperren 3

Aufbau

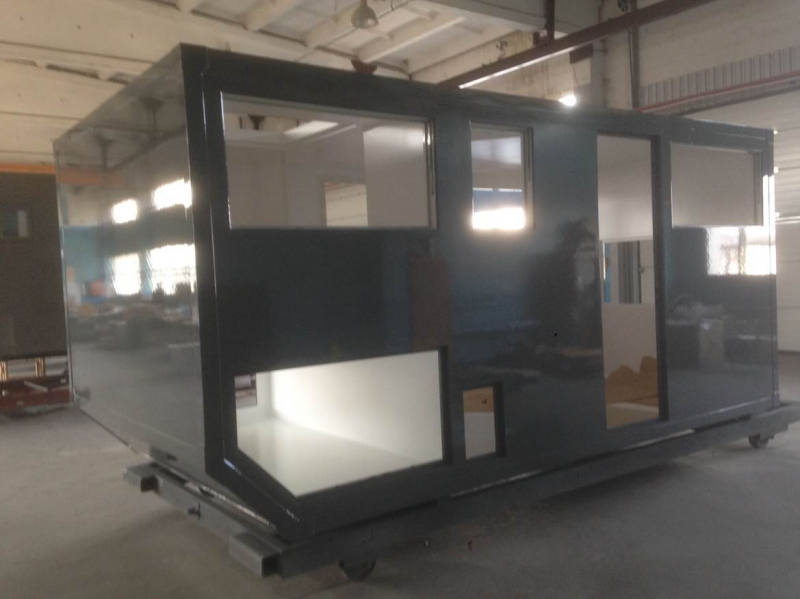

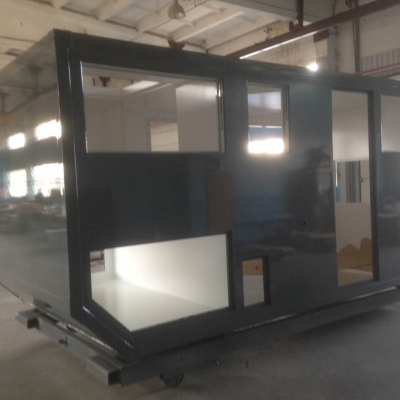

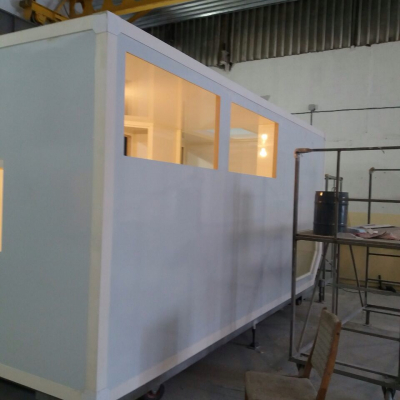

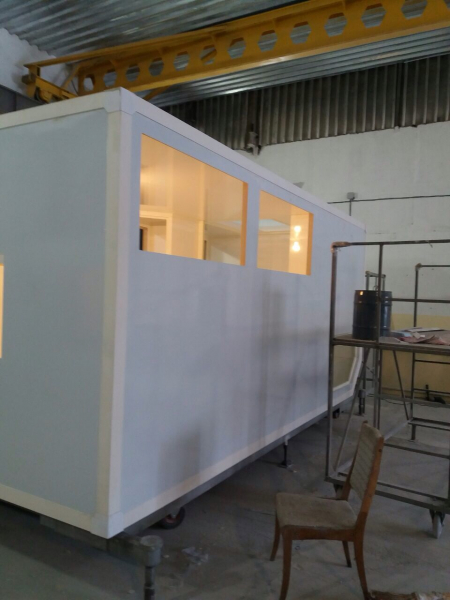

Aufbauhersteller Krug Expedition (Leerkabine)
Kabinenmaße (Innen) 4680 mm
Kabinenmaße Abmessungen (außen) 4800 mm
Material der Kabine GFK Sandwich
Art und Stärke der Dämmung 60mm Schaum
Anzahl der Schlafplätze 4
Fenster Krug auf KCT-Basis 4x1200X600 und Dachluke 1200x800 mit eingesetztem Glasfenster
Zwischenrahmen Federgelagerter Zwischenrahmen von Krug
Sonstiges

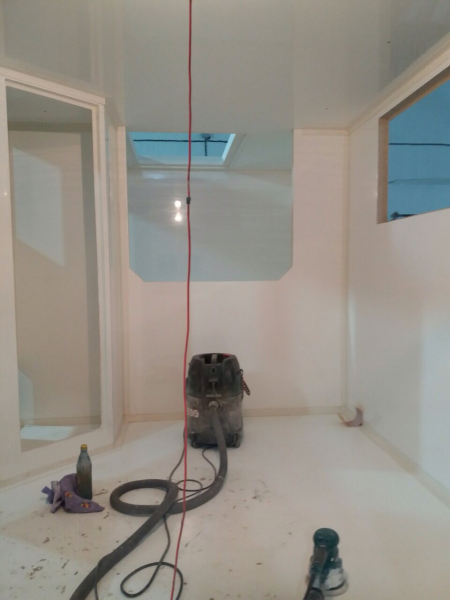

Multiplexlage im Dach um voll begehbares Dach zu erhalten.

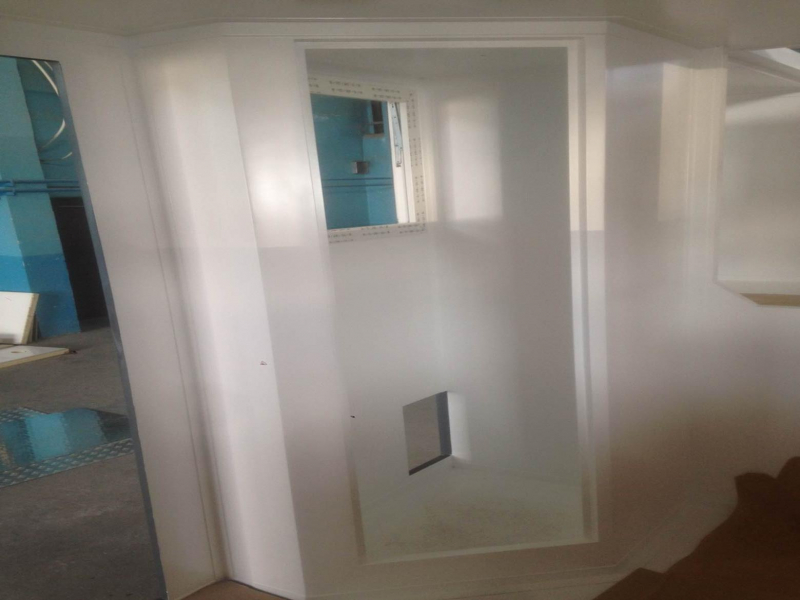

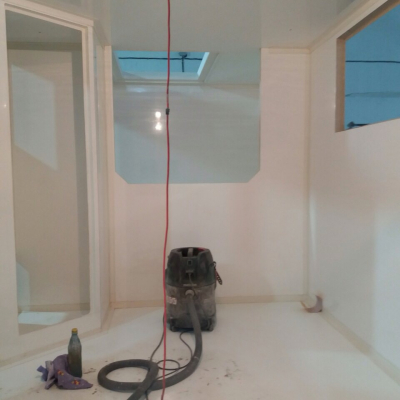

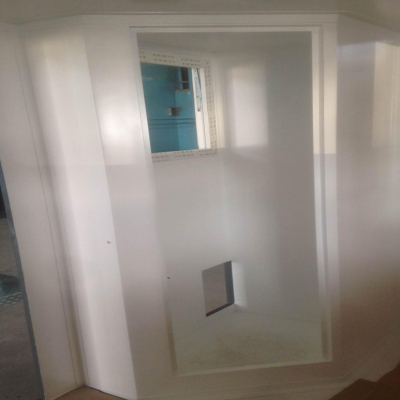

Viele Fenster - wir wollen schließlich was sehen, wenn wir bei schlechtem Wetter an schönen Orten sind. Bettkasten, Badwände und das Podest der Sitzecke wurden von Krug vorbereitet.

Grundriss

Erläuterung Grundriss

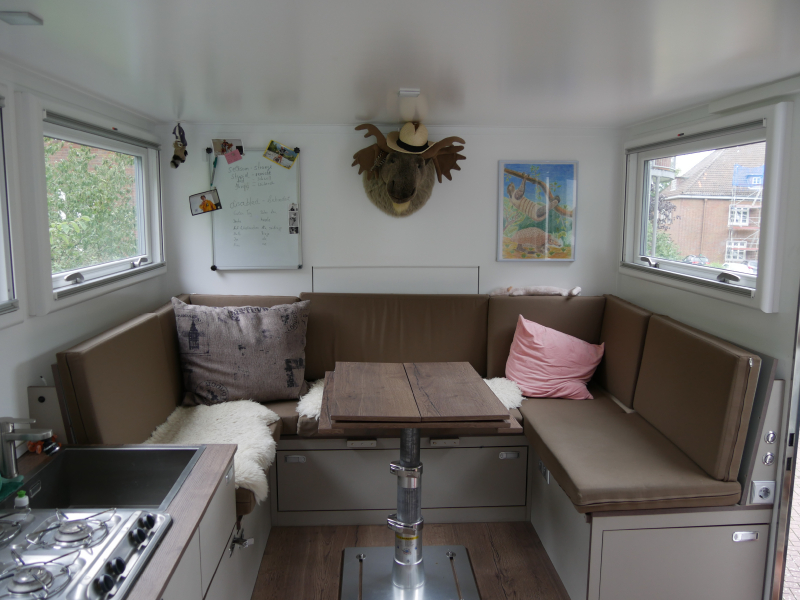

Konzept mit viel Licht, biel Bewegungsfreiraum in der Mitte.
Durch die vielen Fenster sind keine Hängeschränke möglich, aber das Fahrzeug ist sehr schön hell und man schaut nicht im Stehen vor den Hängeschrank.

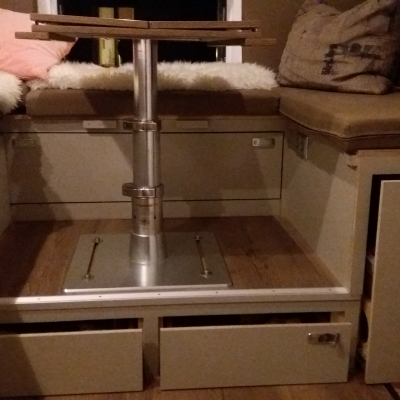

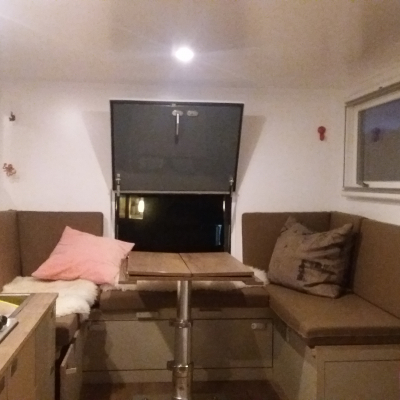

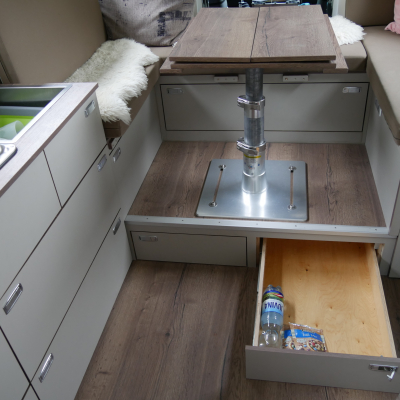

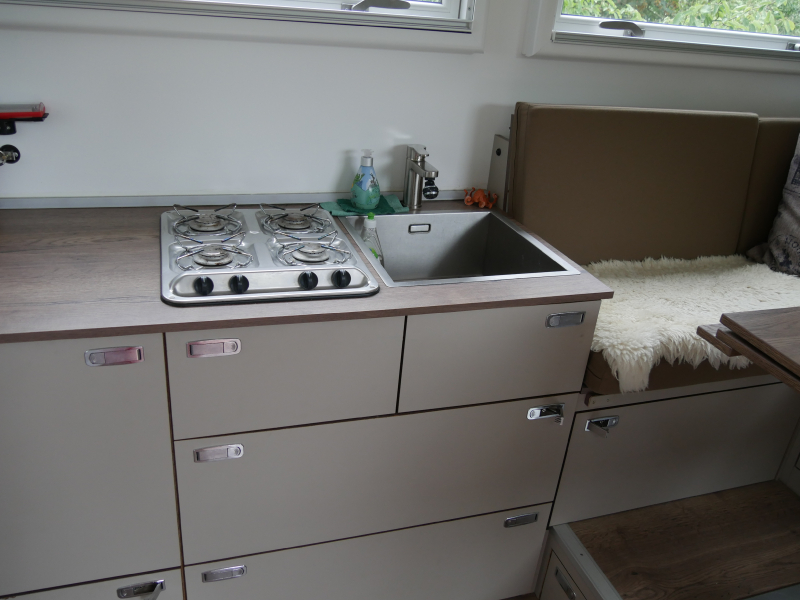

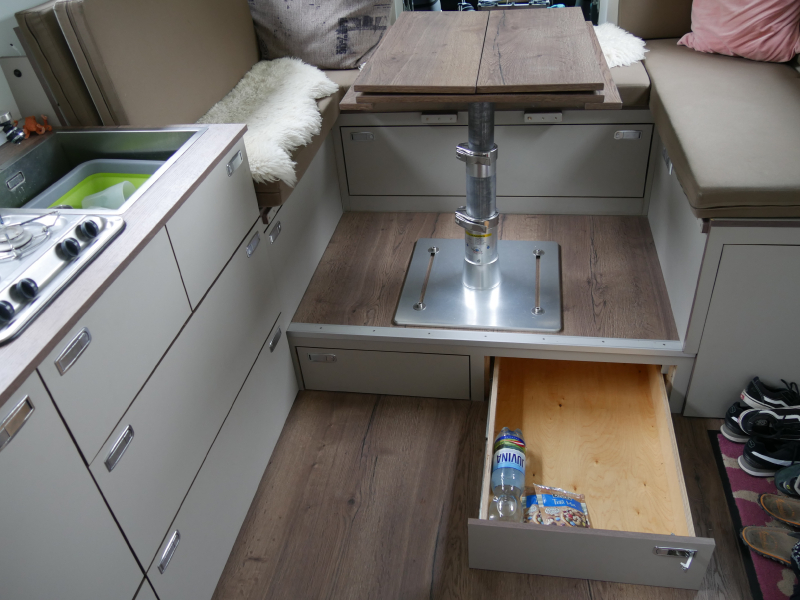

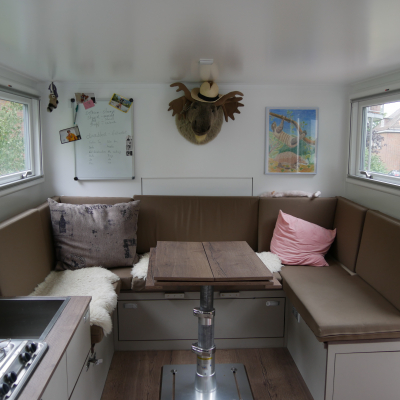

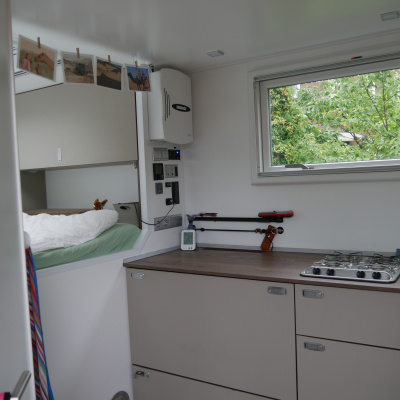

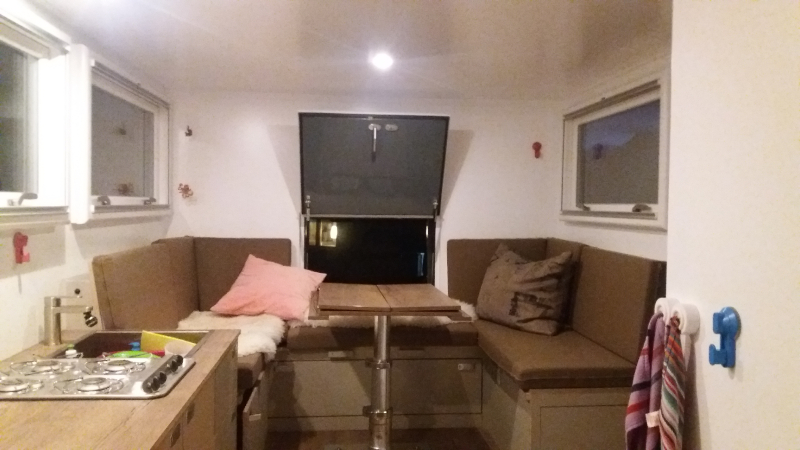

Aller Stauraum ist in die untere Kabinenhälfte gewandert. 1,8m Küchenzeile und Sitzgruppe auf ein Podest gesetzt, so dass man auch im Sitzen super rausschauen kann.

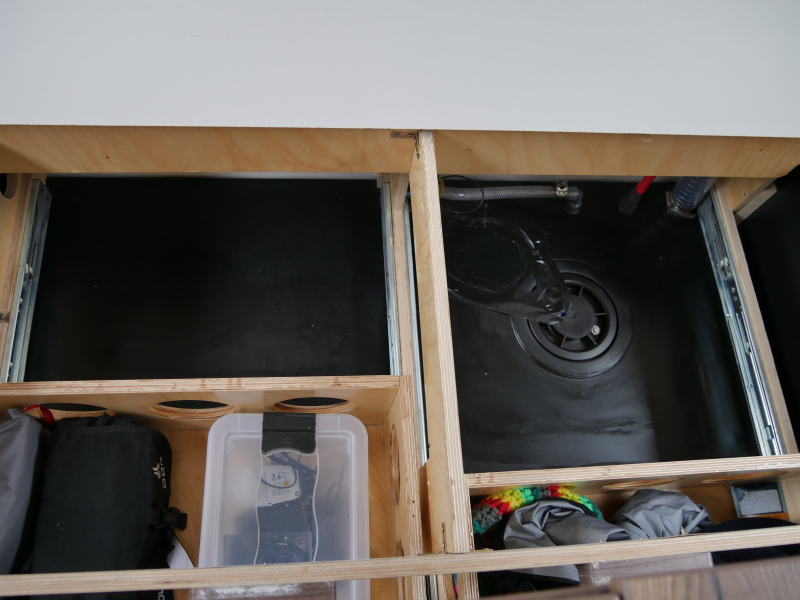

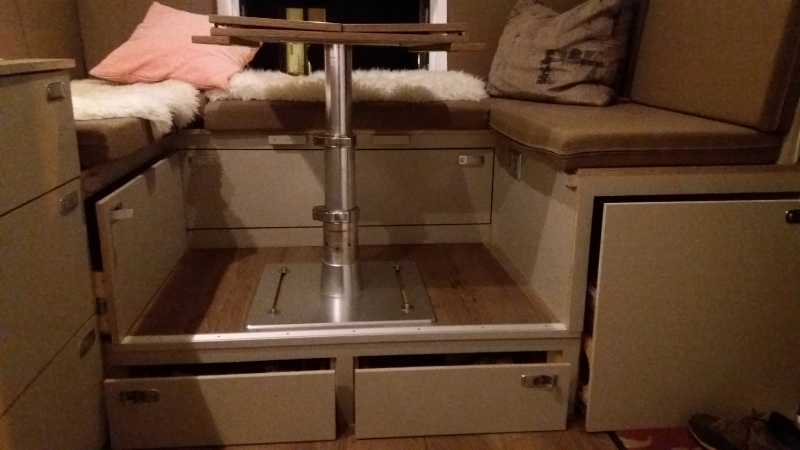

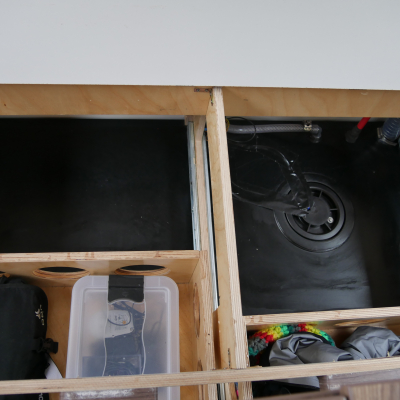

Um das Podest herum befinden sich Batterien, Wassertanks & Elektronik. Alle Staufächer als Schubladen - die Sitzfläche zusätzlich mit Klappen, damit man an die unter den Schubladen liegenden Batterien und Wassertanks kommt.

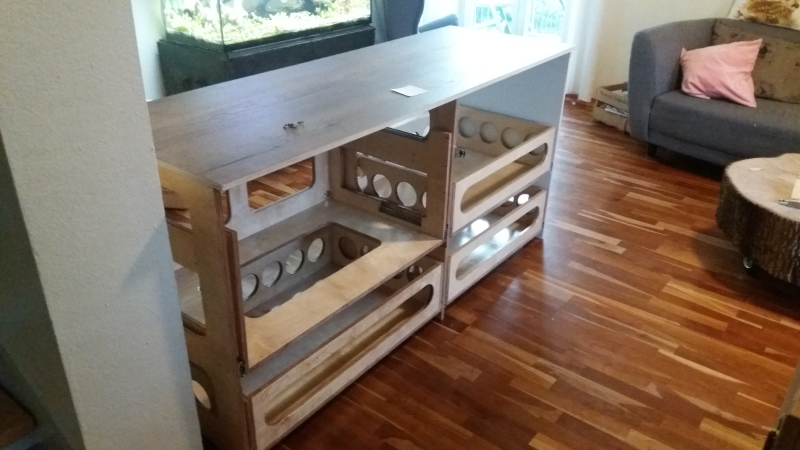

Möbelbau

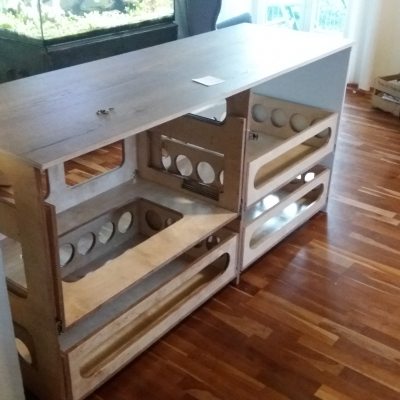

Material des Möbelbaus Multiplex 15mm
Sonstiges
Bodenplatte aus wasserfester MDF
Schubladen und Unterkonstruktion mit 2K-Lack versiegelt.
Flächen und Blenden mit Schichtstoff beklebt.

Kocher

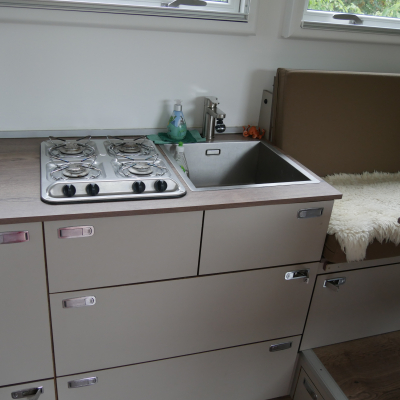

Kocher 4-Flammen Gasherd
Gasinstallation 50L Gastank
Sonstiges
Gas für das Kochfeld, die Heizung und einen Außenanschluss für Kocher oder Gasgrill.

Kühlschrank, Kühlbox

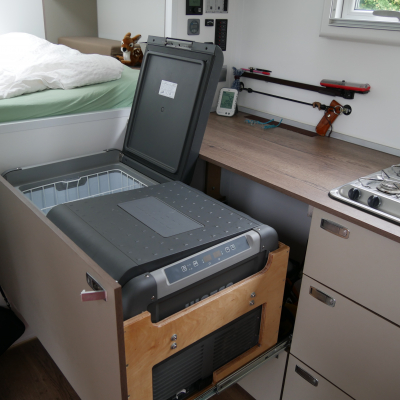

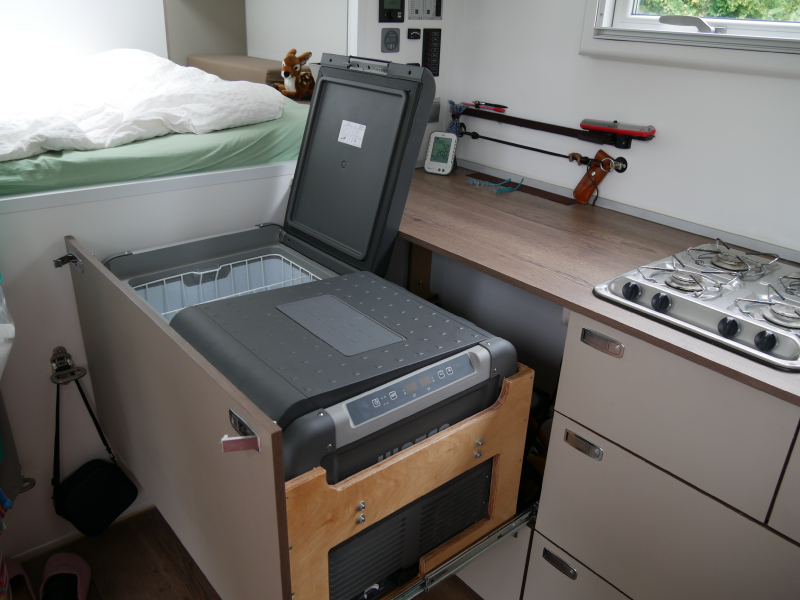

Hersteller und Typ des Kühlschrank Waeco Kompressorkühlbox 85L
Sonstiges
2 Kühlfächer separat regelbar bis auf -20°

Stromkonzept

Stromspannung im Chassis 24V
Stromspannung im Aufbau 24V
Ladewandler 24-12V Ja, ganz ohne 12V hat nicht funktioniert (Truma, Toilette, Sensoren, etc...)
110V / 230V im Aufbau? Ja

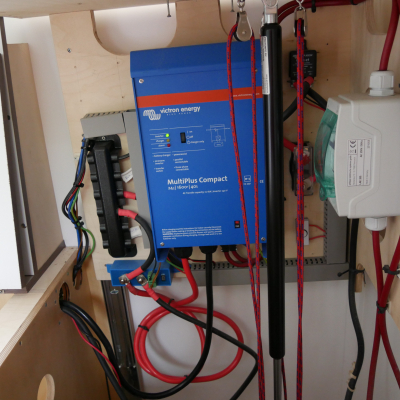

Wechselrichter Victron MultiPlus 24/1600
Sontiges

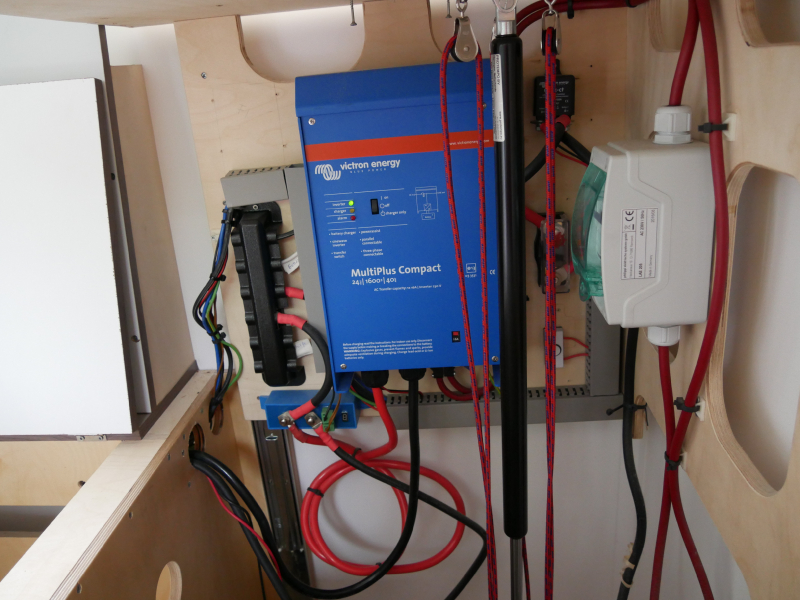

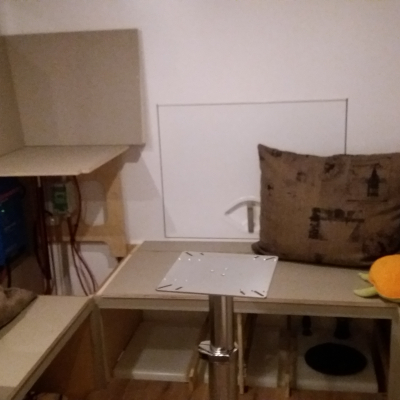

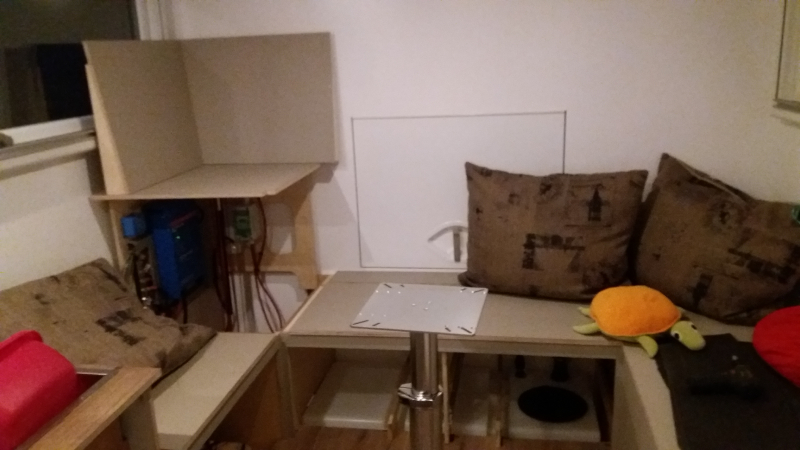

In der Ecke der Rundsitzecke hat sich ein guter Platz für die Elektroinstallation gefunden.

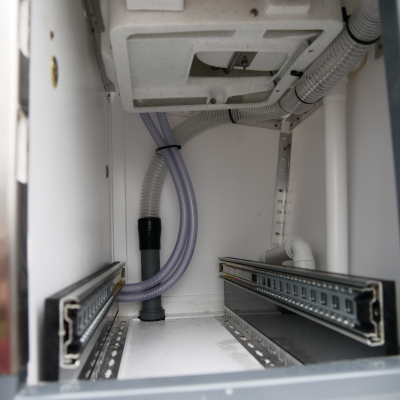

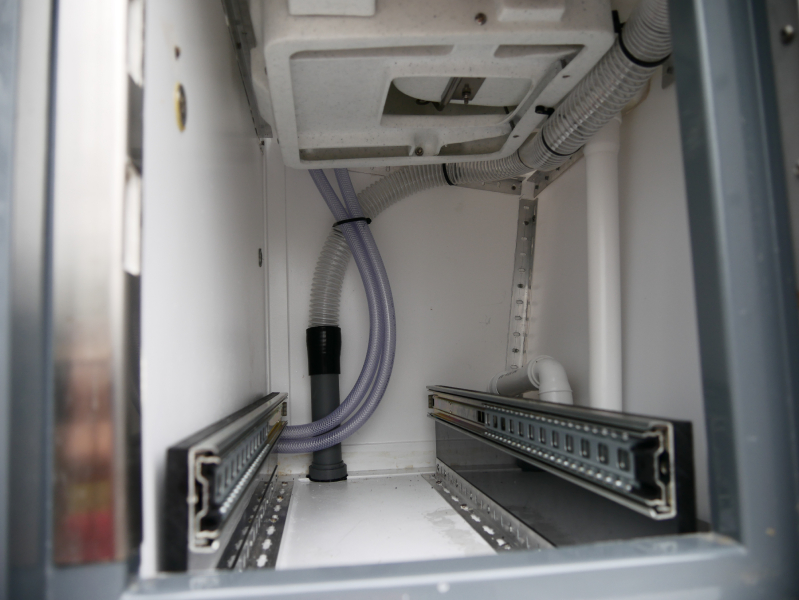

Damit sie zugänglich ist, ist sie an zwei Schubladenauszügen befestigt, so dass sie nach oben ausziehbar ist.
Ein Gasdruckzylinder hebt sie hoch und sie kann über einen kleinen Flaschenzug wieder nach unten gezogen werden.

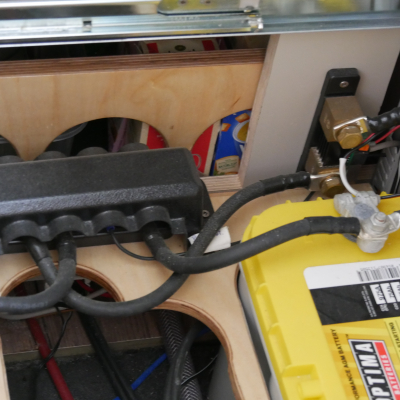

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 150 Ah

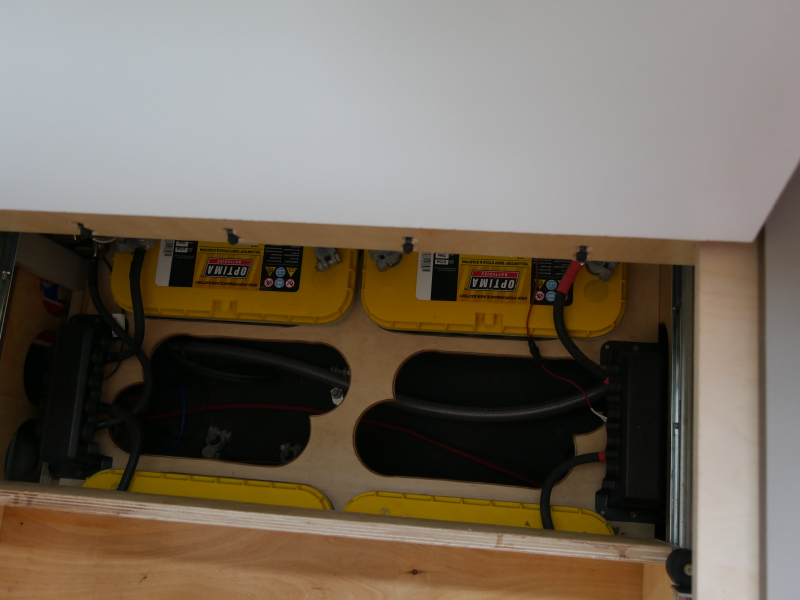

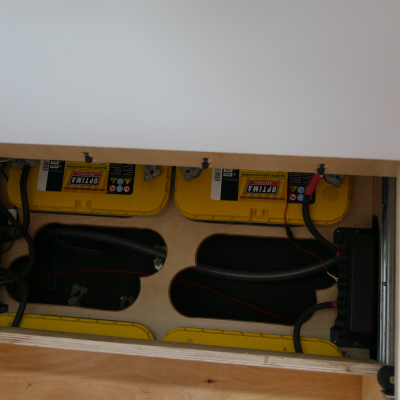

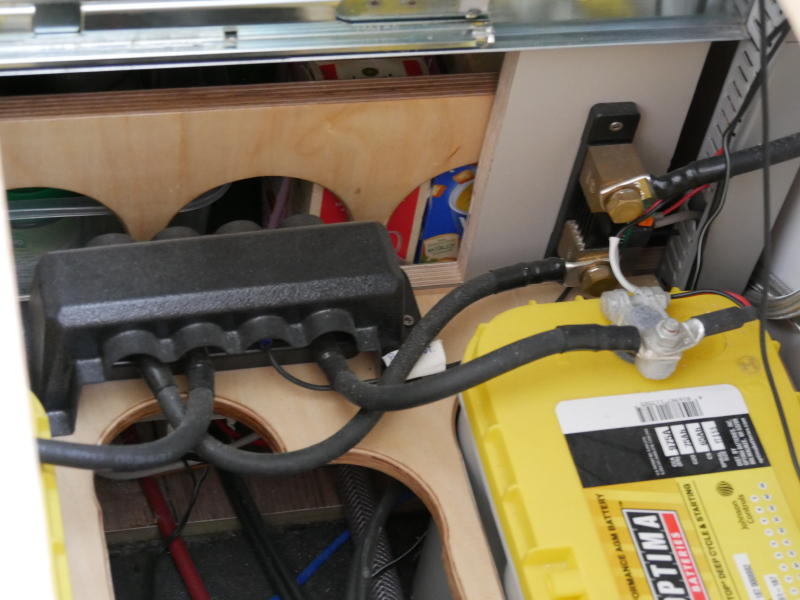

Batterietyp 4X Optima Yellow Top 75 Ah
Batterieladegerät für Aufbaubatterien Victron MultiPlus 24/1600
Batterieüberwachung Victron
Sonstiges
Hauptverbraucher ist eigentlich nur die Kühlbox. LEDs verbrauchen ja fast nicht. Ist der Wechselrichter eingeschaltet, zieht der eine Leerlaufleistung von 12W. Dadurch vernichtet das Laden von Handys und anderen Gerätenüber die 230V-Steckdosen viel Strom und ich werde noch ein paar USB-Steckdosen nachrüsten, die direkt am 24V-Netz hängen.

Stromgewinnung

Solarkapazität 200W
Solarregler Victron
Brennstoffzelle Nein
Sonstiges
Die 200W Solar sind vollkommen ausreichend, um mit unserer Batteriekapazität einige Tage autark zu stehen.
Wenn wir Autarkie brauchen, fahren wir normalerweise regelmäßig weiter und laden automatisch über Lichtmaschine - wenn wir irgendwo länger bleiben steht eigendlich immer Außenstrom zu Verfügung.

Heizung

Hersteller und Typ der Heizung Truma Combi 4
Warmwasseraufbereitung Truma Combi 4
Fahrerhausheizung keine

Gasanlage

Erläuterung Gasanlage

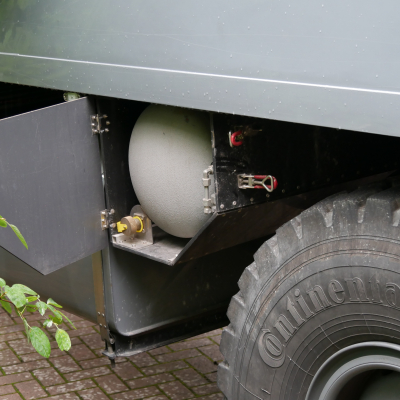

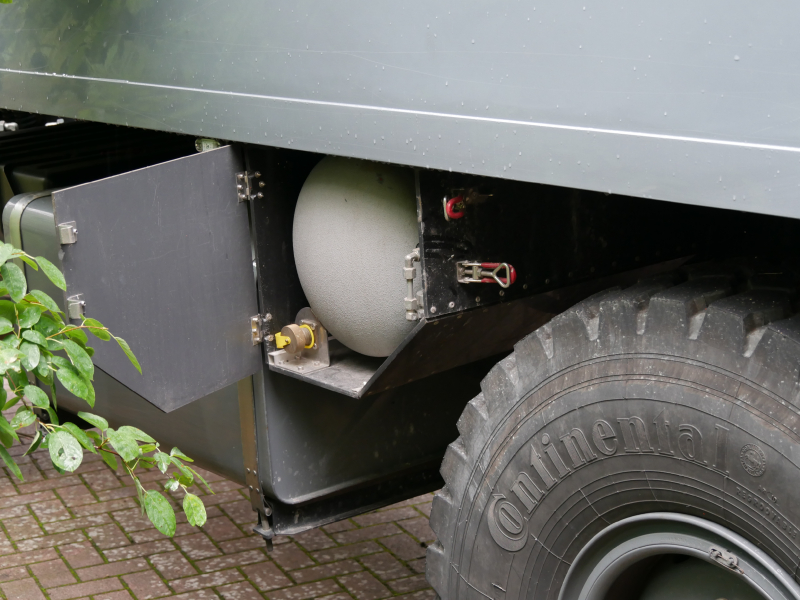

Der 50L Gastank hängt vor dem linken Hinterrad. Ein selbstgebauter Kasten aus PE schützt vor Steinschlag.

Wassersystem

Wasserführung Shurflo Druckpumpe, Industrieschlauch
Wasserfiltersystem bisher keins - kommt bestimmt, wenn wir entsprechende Länder anpeilen.
Volumen der Frischwassertanks 300L
Volumen der Abwassertanks 85L
Sonstiges
2 getrennte Tanksysteme mit Umschalthahn.
Pumpe über Schalter abzuschalten, damit sie bei einem möglichen Leck nicht nachdrückt.

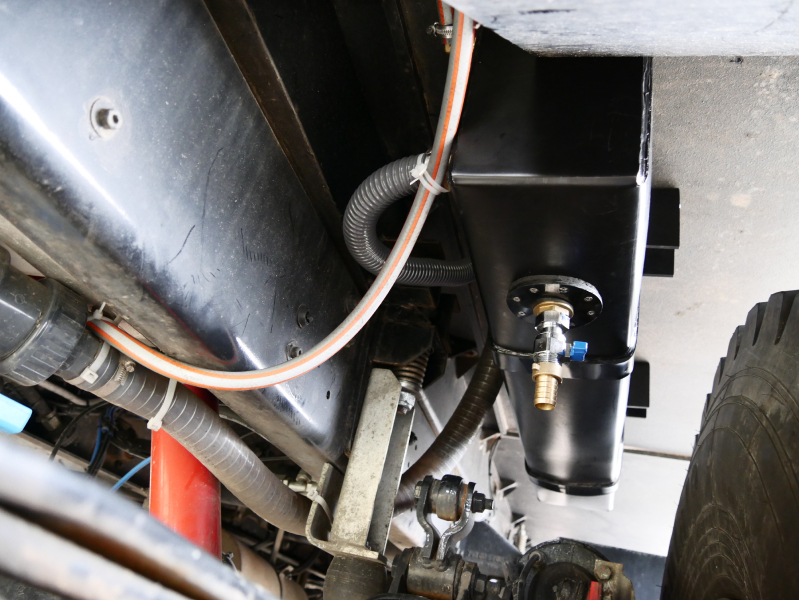

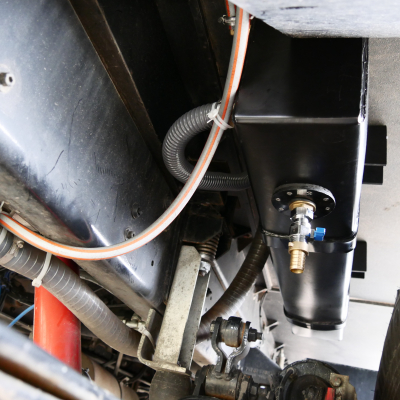

Abwassertank hinten unter dem Rahmen montiert.

Toilette

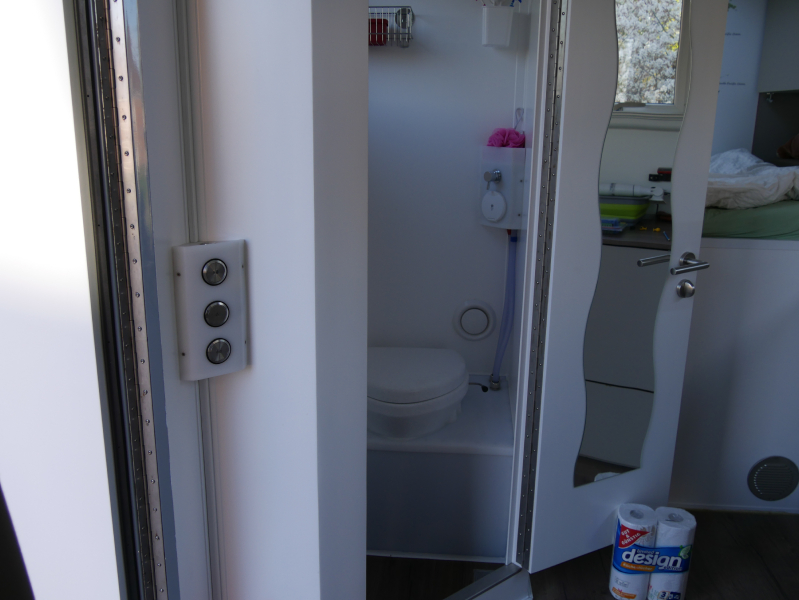

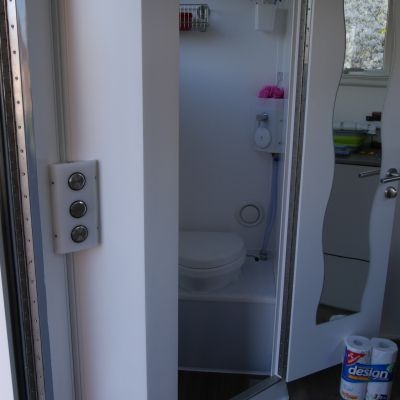

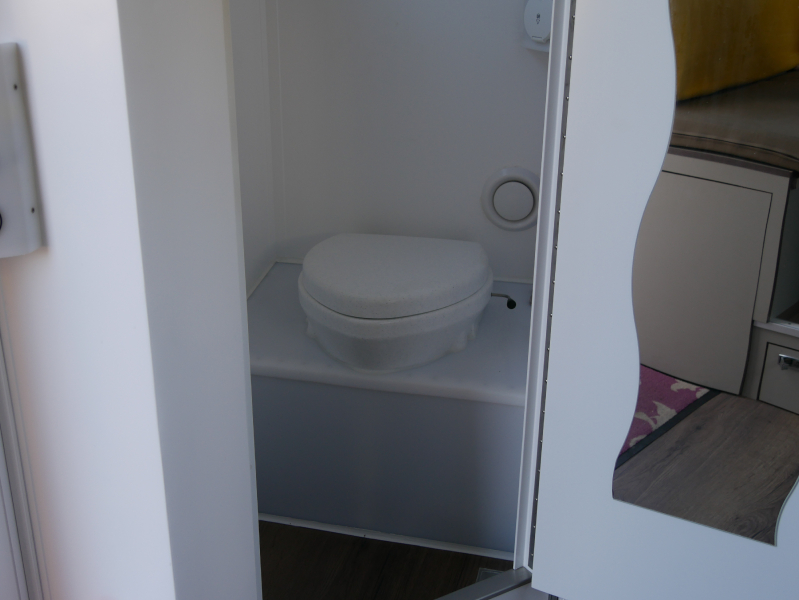

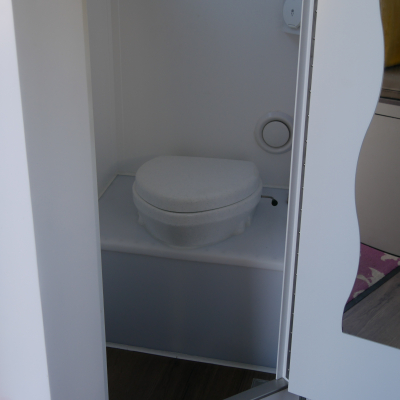

Hersteller und Art der Toilette Thedford Kassettentoilette
Sonstiges
Die Entscheidung für eine Kassettentoilette war vorschnell - wir werden in den nächsten Jahren auf eine Trockentoilette (Trenntoilette) umbauen.

Anbauten

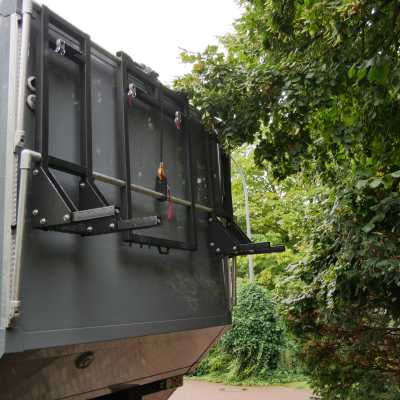

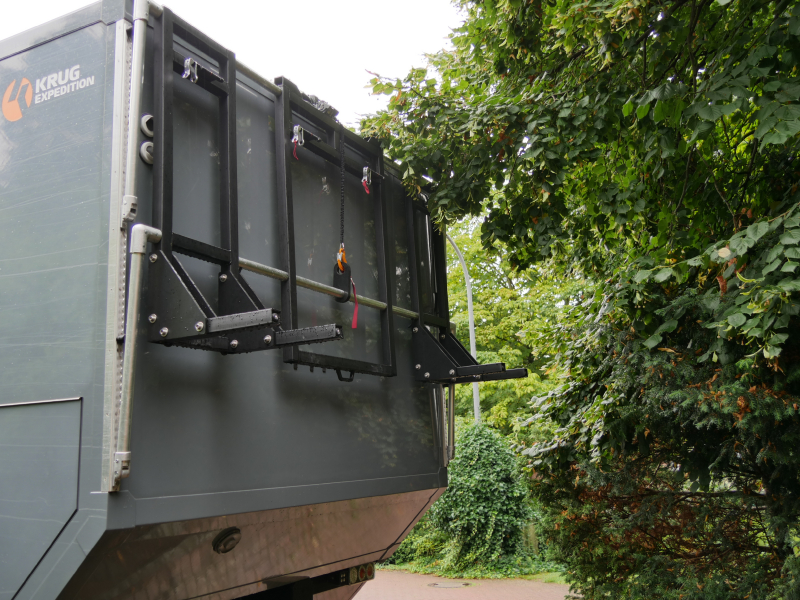

Heckträger geplant für leichtes Gepäck & Fahrräder

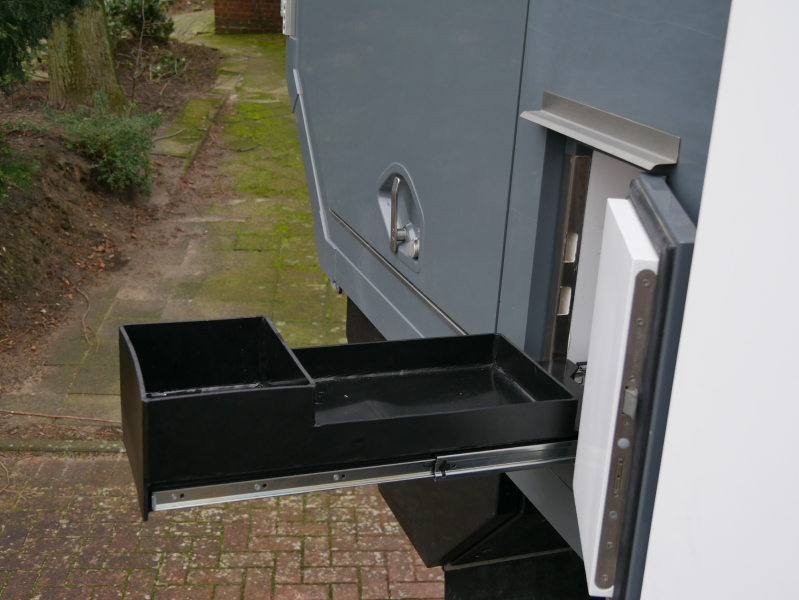

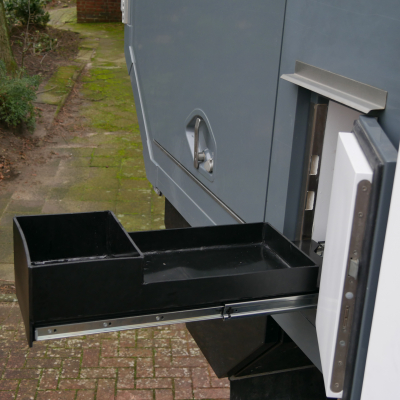

Stauboxen Aus dem standard Truck-Versand. 1400x500x500, 1000x500x500, 2x angeschrägte Staubox als Radkasten hinten.
Außenkochstelle Außengasanschluss in der Stauraumklappe
Markise geplant
