Robs neues Camperprojekt (#2059)

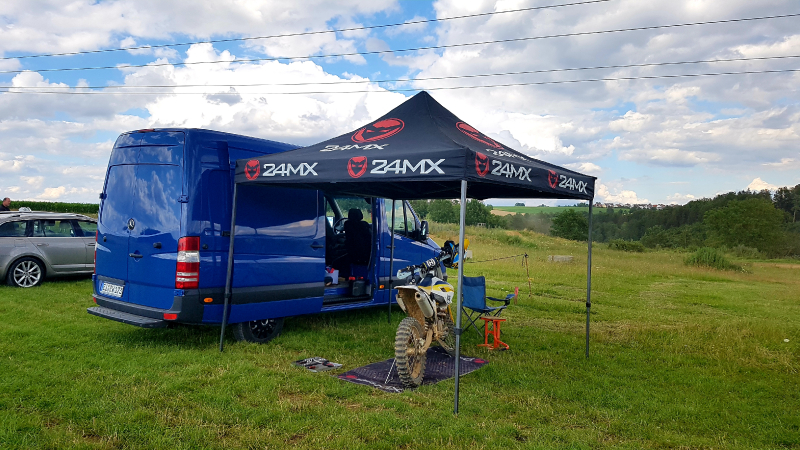

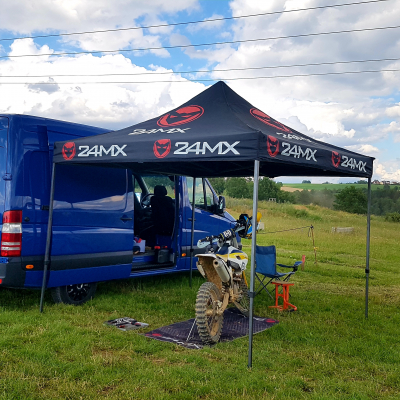

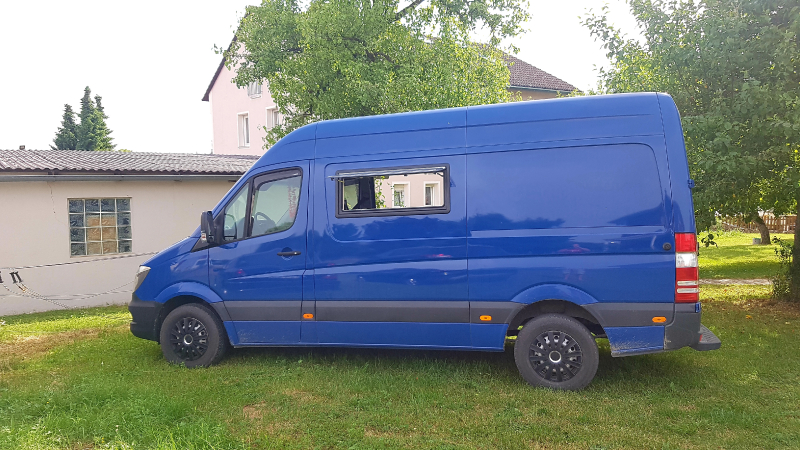

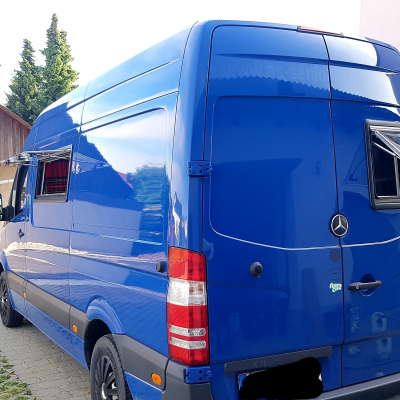

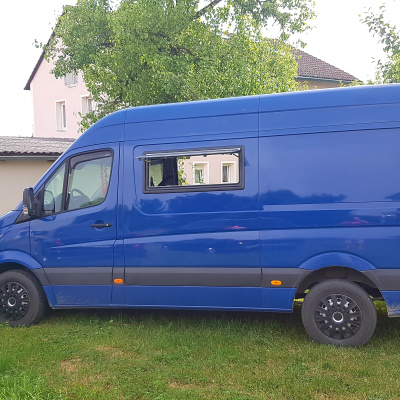

Mercedes-Benz Sprinter 316 CDI - W906 - Projekt hat gerade erst begonnen. Ersetzt nach 11,5 Jahren einen Vito und wird ein Surfer Camper bzw. Camper um zum Motocross zu fahren.
Allgemeine Angaben
| Fahrzeughersteller und Typ | Mercedes-Benz Sprinter 316 CDI - W906 |
|---|---|
| Baujahr | 2017 |
| Fahrzeug steht zum Verkauf? | Nein |
Motor
| Motortyp | OM 651 DE 22 LA |
|---|---|
| Hubraum | 2143 cm³ |
| Zylinderzahl | 4 |
| Motorleistung in PS | 120 kW (163 PS) bei 3800/min |
| Drehmoment | 360 Nm bei 1400–2400/min |
Fahrgestell
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x2 |
|---|---|
| Radstand | 3665 mm |
| Anzahl der zugelassenen Sitze | 2 |
| Reifengröße | 235/65 R16 115/113R |
| Felgen | 6,5J x 16 - ET52x112 |
| Reifenart | Apollo Altrust |
| Tankkapazität | 100 Liter |
| Dieselfilter | Nein |
| Allrad zuschaltbar oder permanent | kein |
Aufbau
| Aufbauhersteller | Mercedes bzw. DIY ;-) |
|---|---|
| Kabinenmaße (Innen) | Länge ab Vordersitz: 3397 mm (sonst offziell 3272 mm), Laderaumbreite: 1787 mm (zw. Radhausschalen 1412 mm) , Innenhöhe wird mit 1940 mm angegeben |
| Kabinenmaße Abmessungen (außen) | H: 2638 mm / L: 5932 mm / B: 2175 mm |
| Material der Kabine | Weißblech |
| Art und Stärke der Dämmung | Vermutlich 1,5 - 2 mm |
| Anzahl der Schlafplätze | 2 |

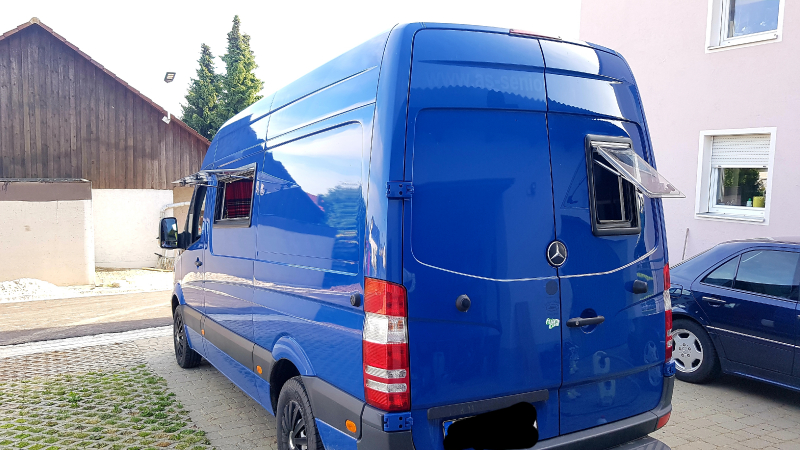

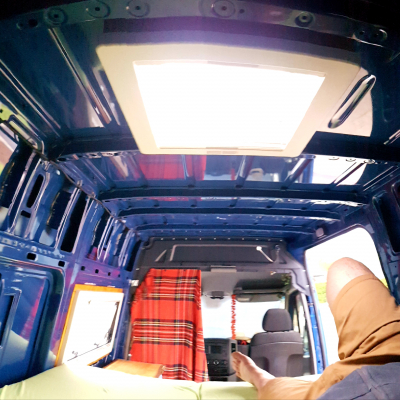

| Fenster | Dometic Seitz S4 und Mini Heki |
| Sonstiges | |
|

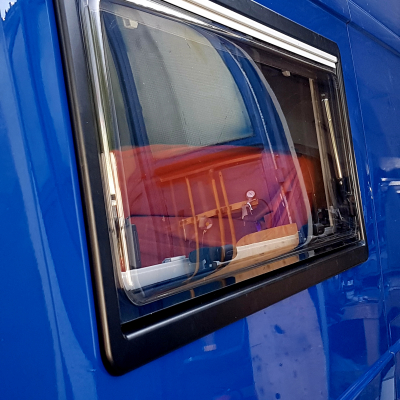

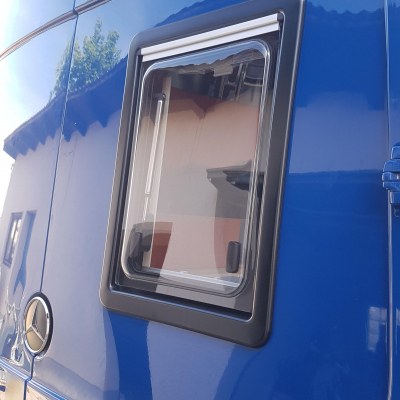

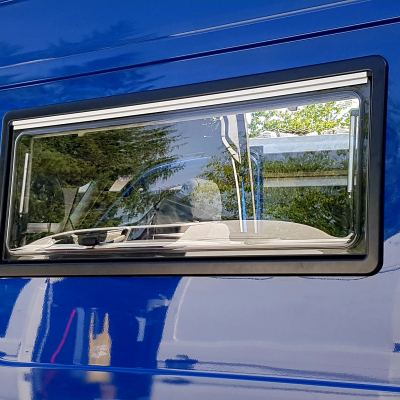

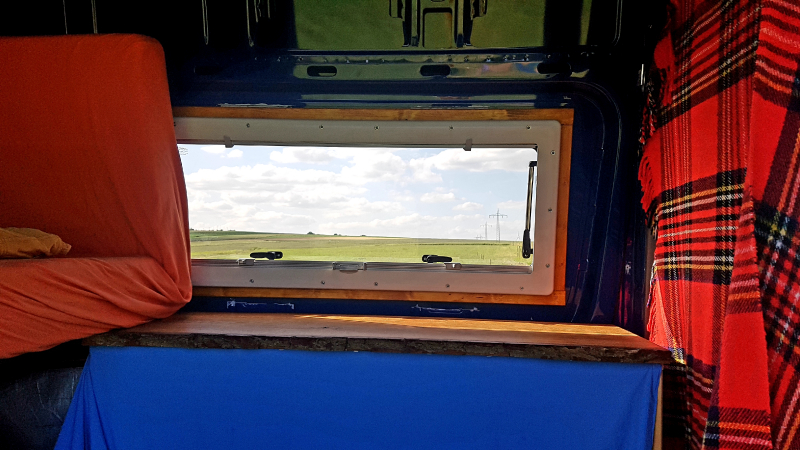

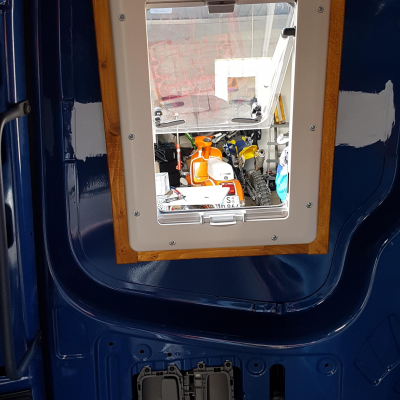

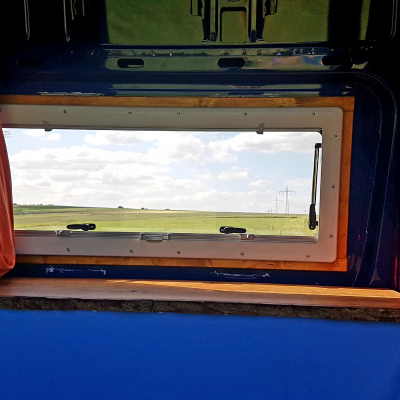

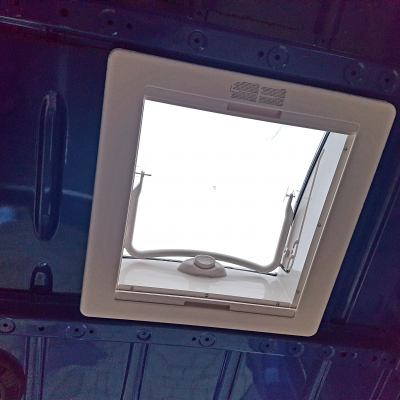

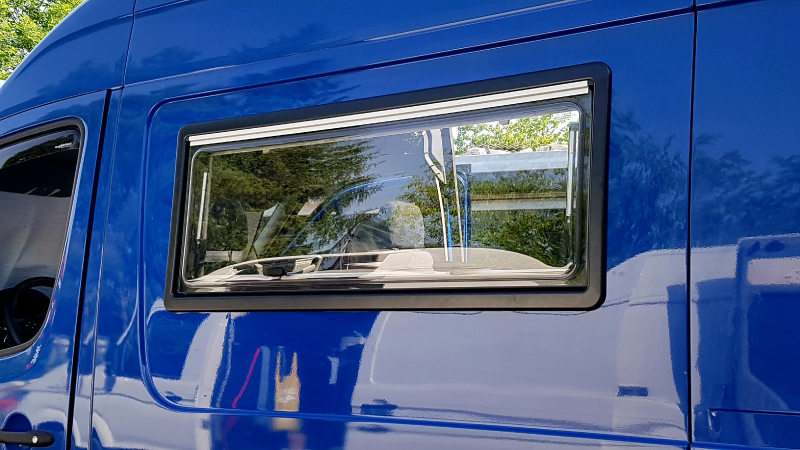

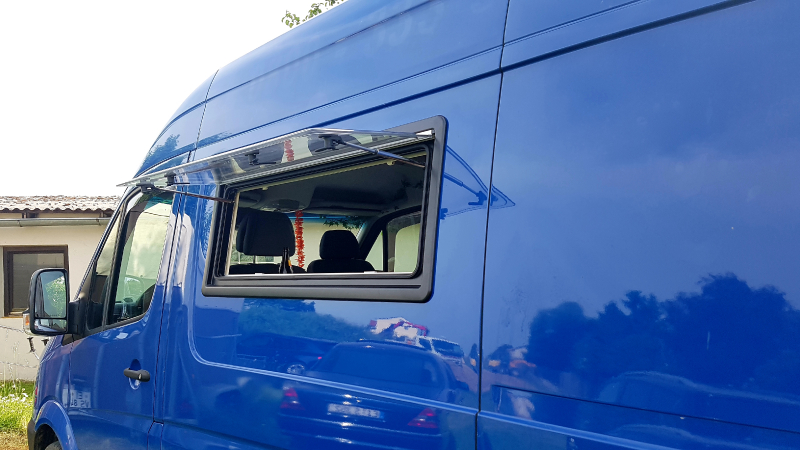

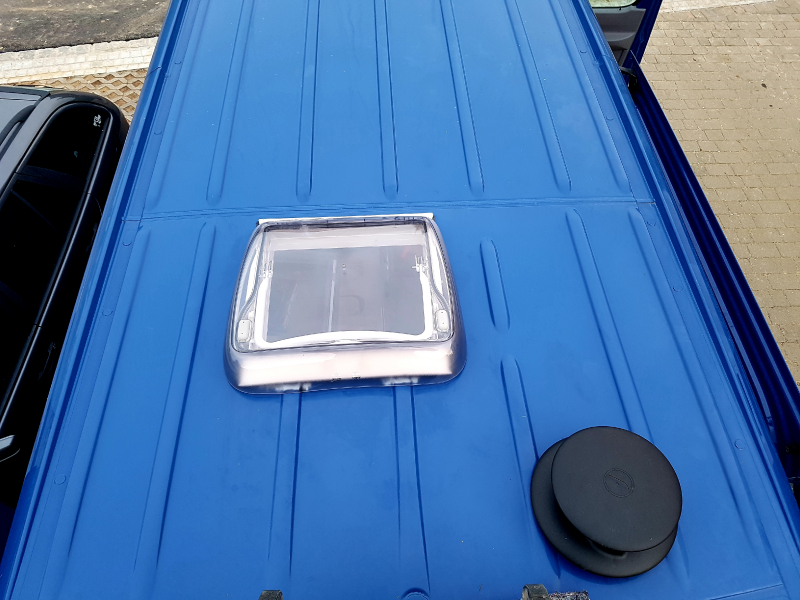

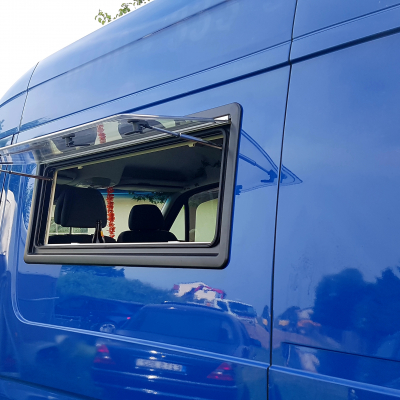

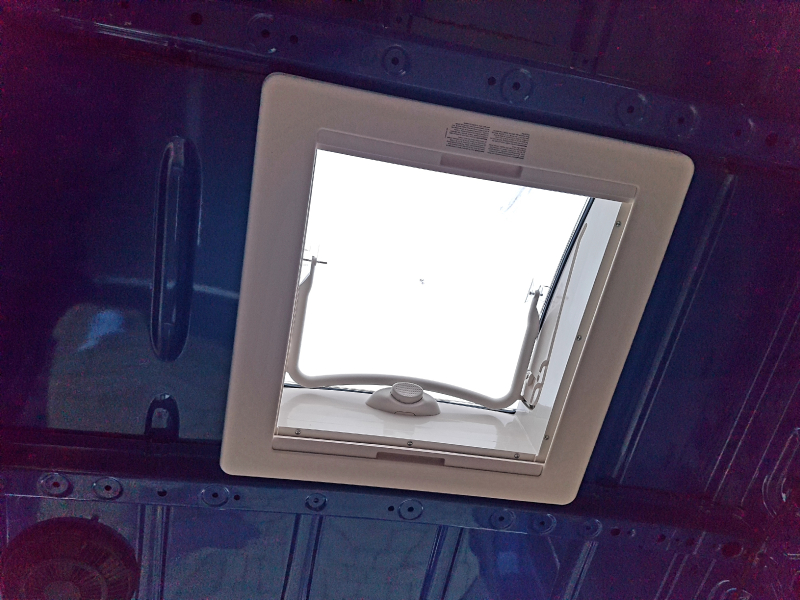

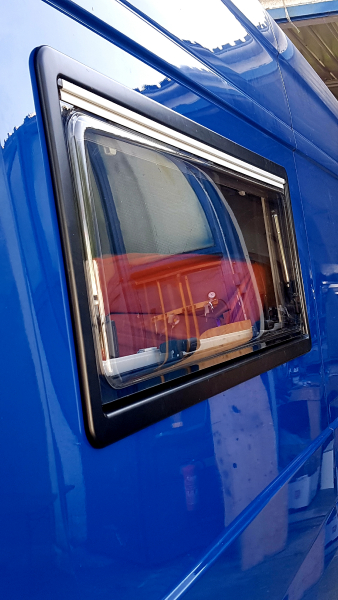

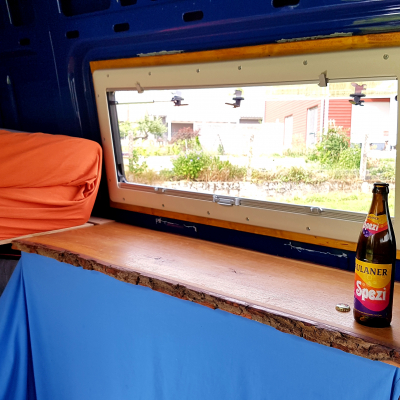

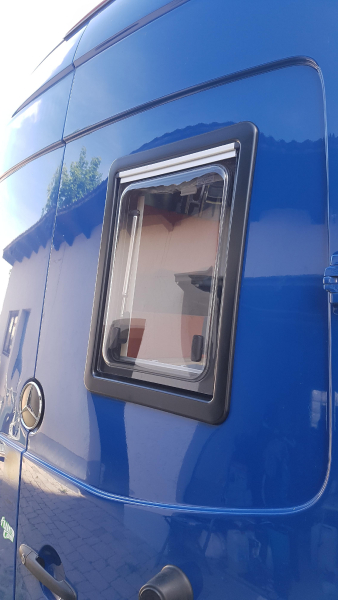

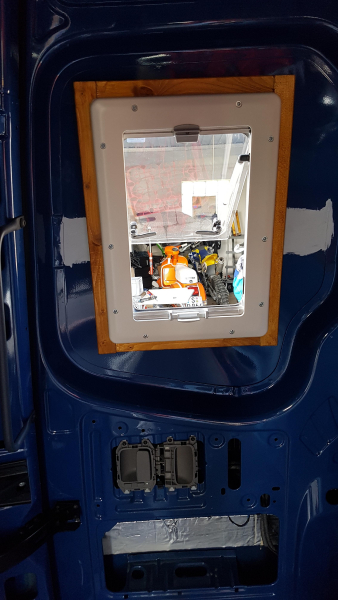

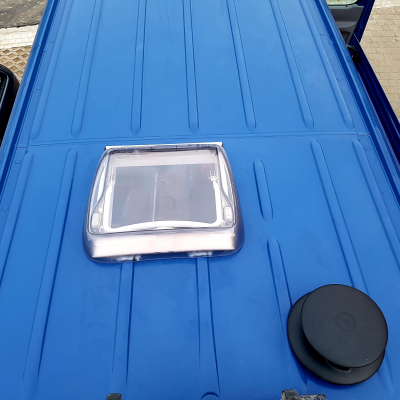

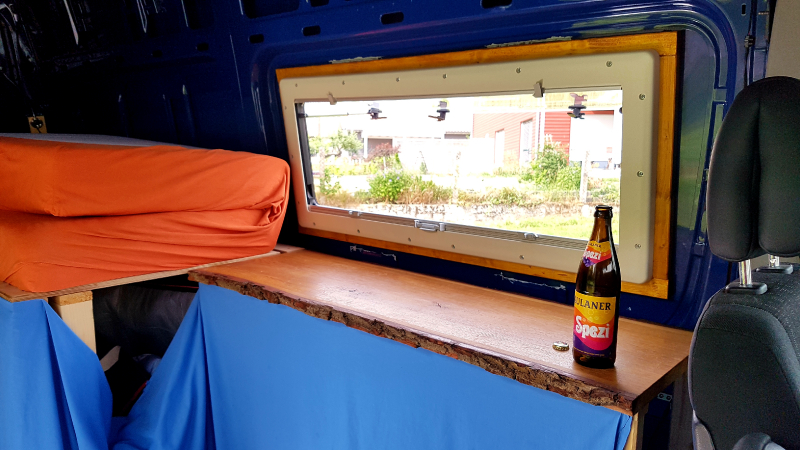

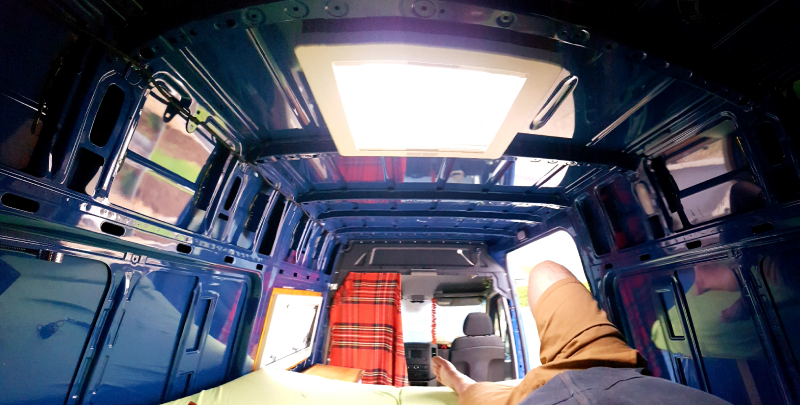

Fenster seite links: B 1100 mm x H 450 mm Dometic Seitz S4 Fenster Türe hinten rechts: B 350 x H 500 mm Dometic Seitz S4 Dachlucke: Dometic Mini Heki 400 mm x 400 mm o. Zwangsbelüftung | |
Grundriss
| Erläuterung Grundriss | |
|---|---|
|

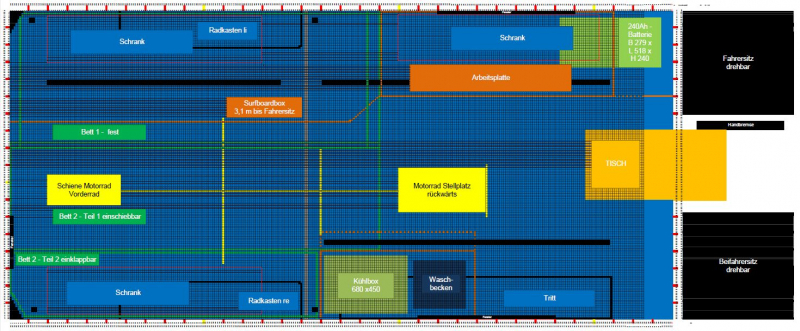

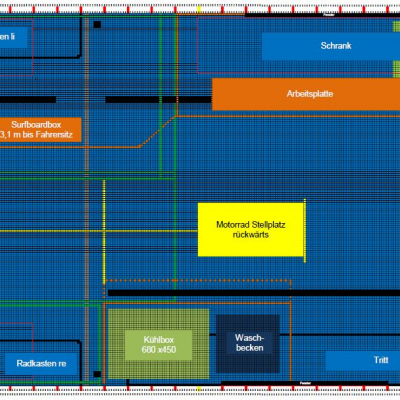

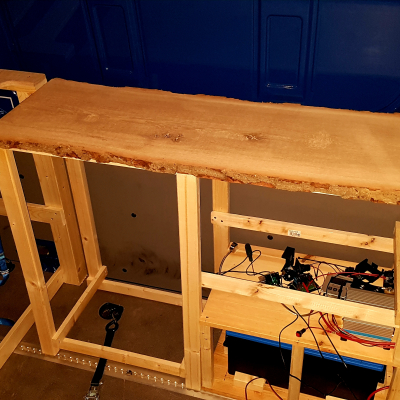

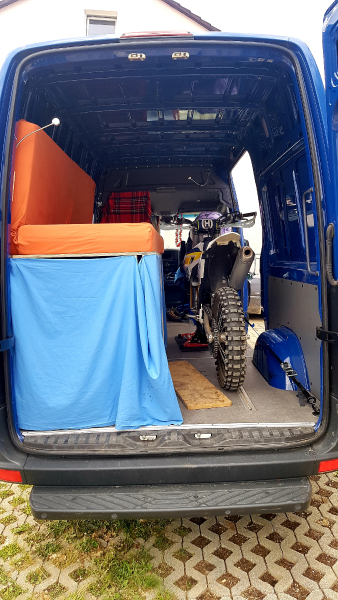

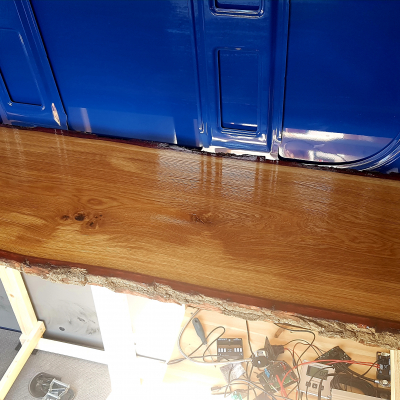

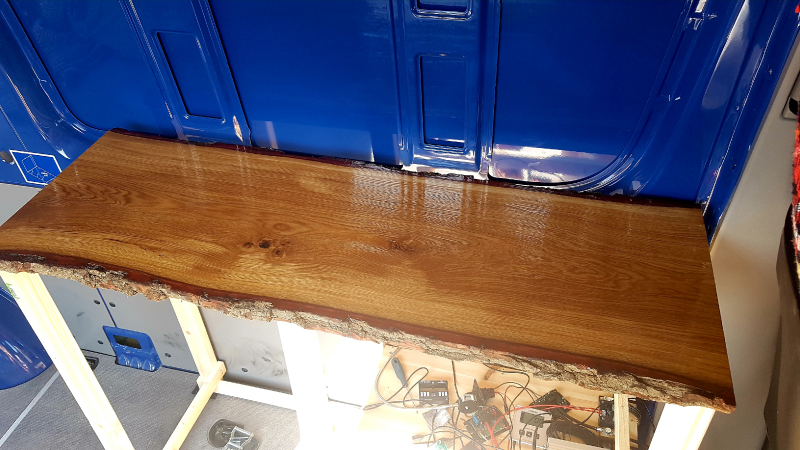

Entwurf 1 - Grundriss in MS Excel abgebildet und in 10 mm Schritten skaliert 1) zu lösen ist noch der Bereich Bordbatterie und das Surfboard Fach unter der Arbeitsfläche hinter dem Fahrersitz, ob die 2 Lonboards mit der Nose über die Batterie gehen, da die Arbeitsplatte auf 960 mm Höhe eingebaut wird / Hinten müssen die ja auch über die Radhausschalen. 2) zu lösen ist noch ob das Bett 2 oder 3 teilig wird, da ich hier ein Motorrad zum Transport mittig oder an der Seite verspannen möchte. (gelbe Linien zeigen, länge Motorrad, inkl. Aufnahme, Breite Fußrasten und Breite Lenker - Die skizzierten Schränke sind mal geplante Boxen unter dem Dach / mal als grobe Möglichkeit |

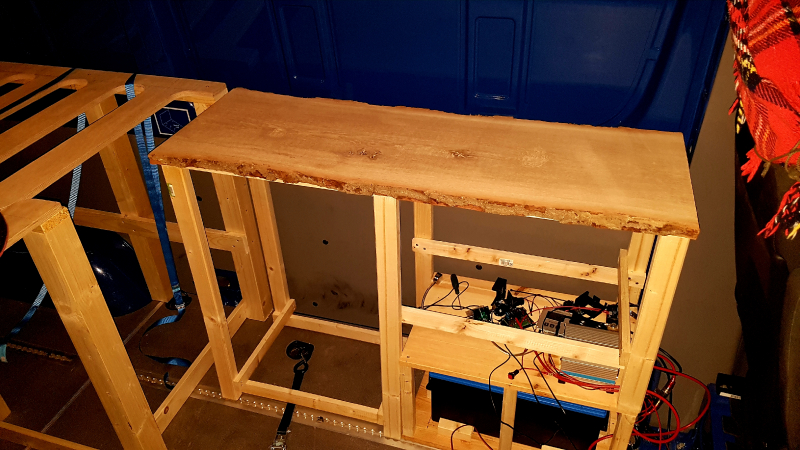

Möbelbau
| Sonstiges | |
|---|---|
|

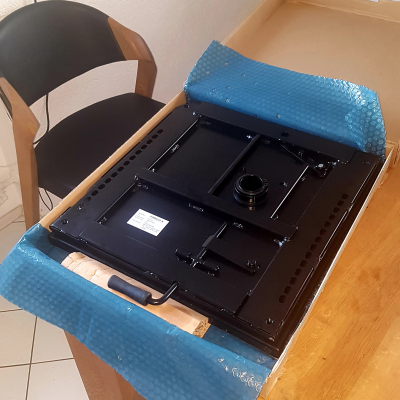

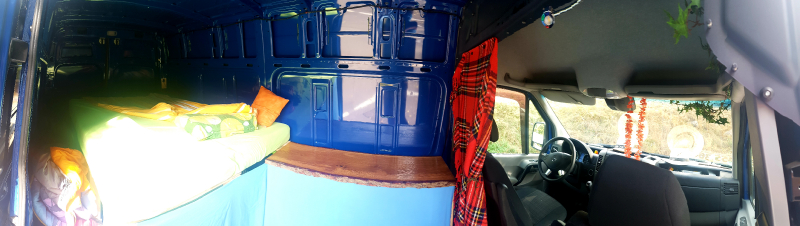

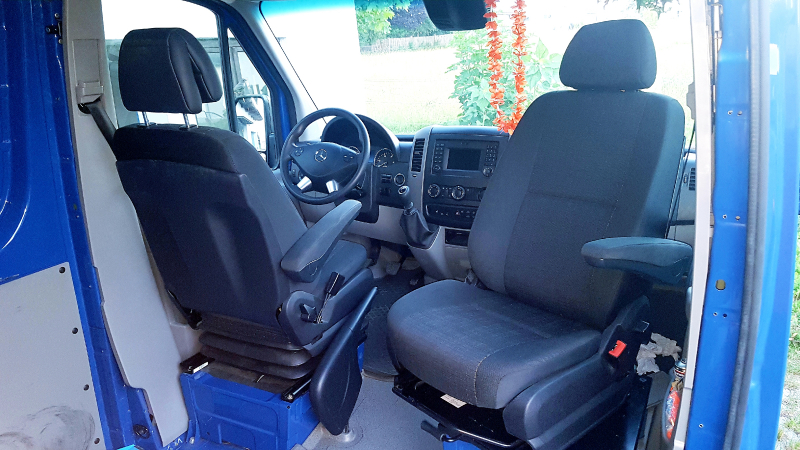

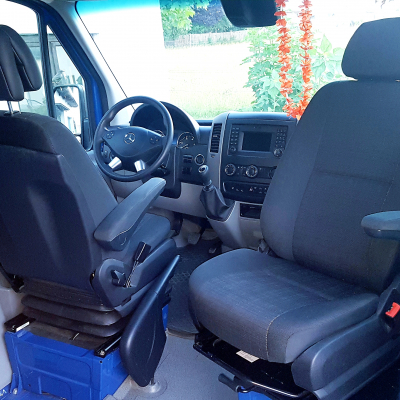

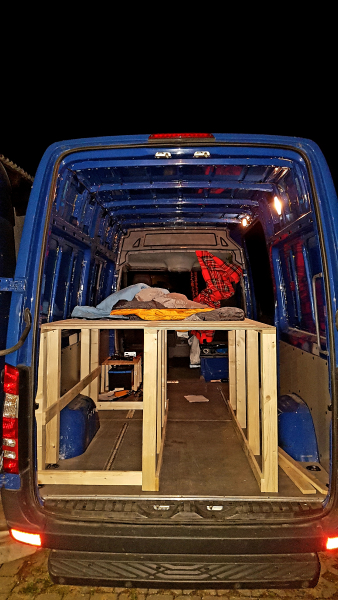

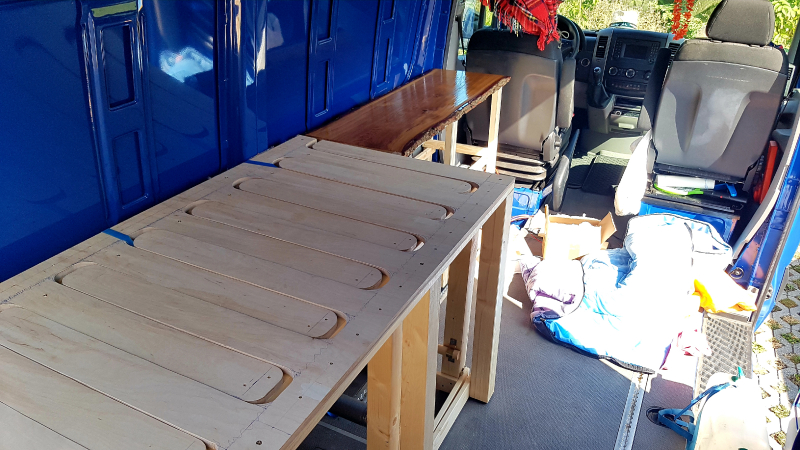

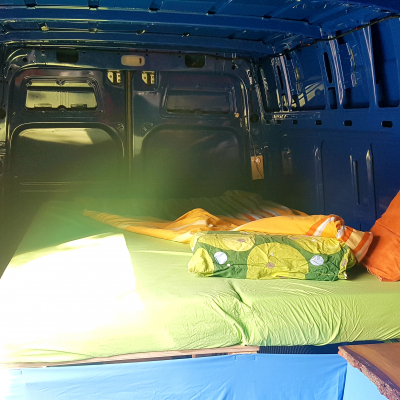

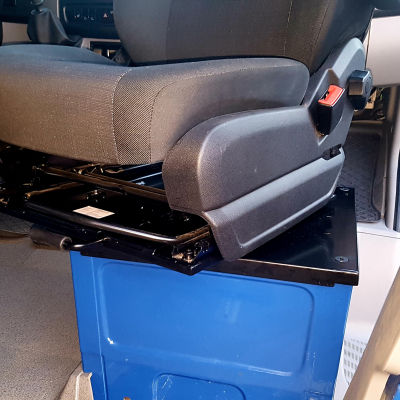

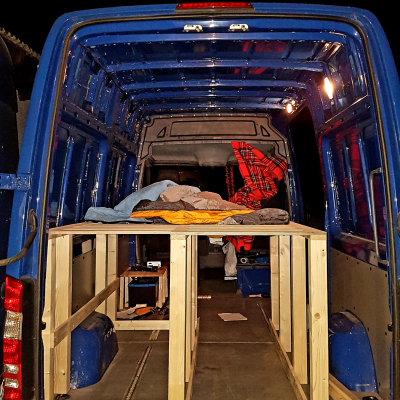

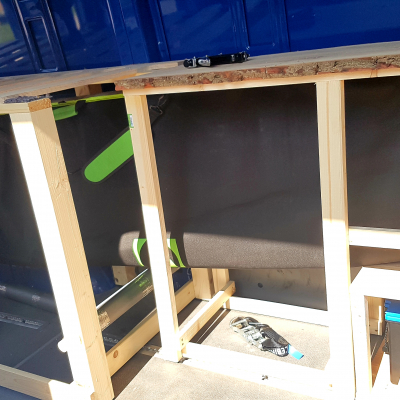

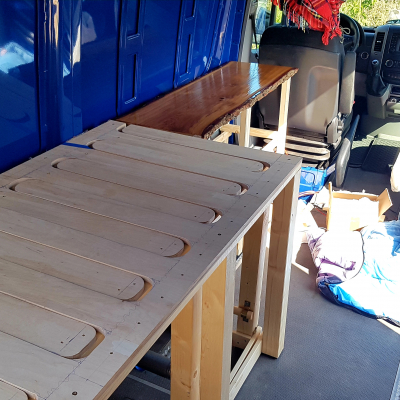

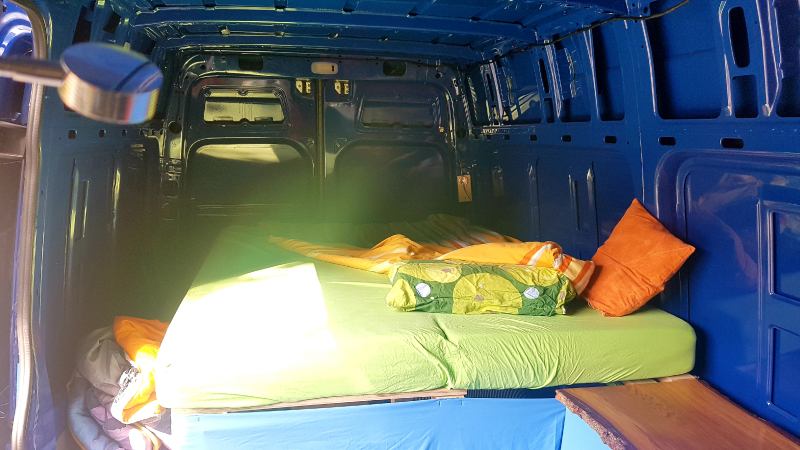

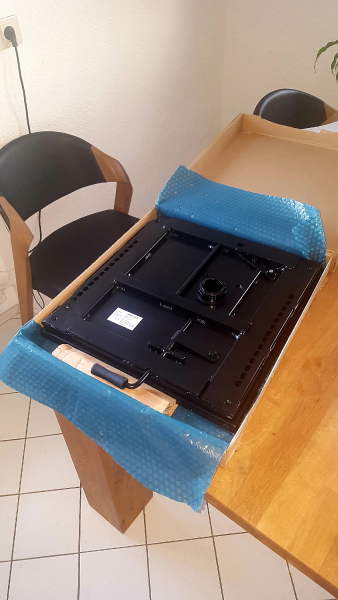

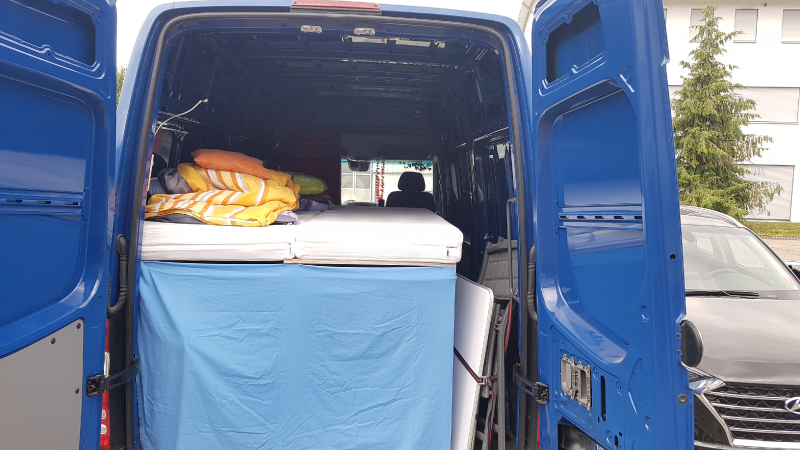

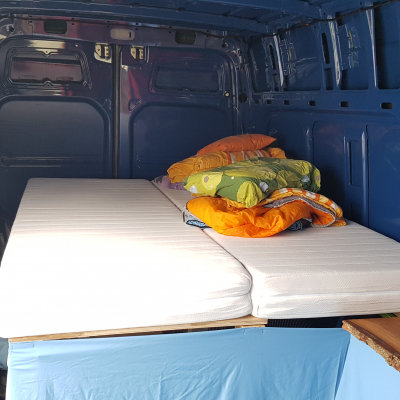

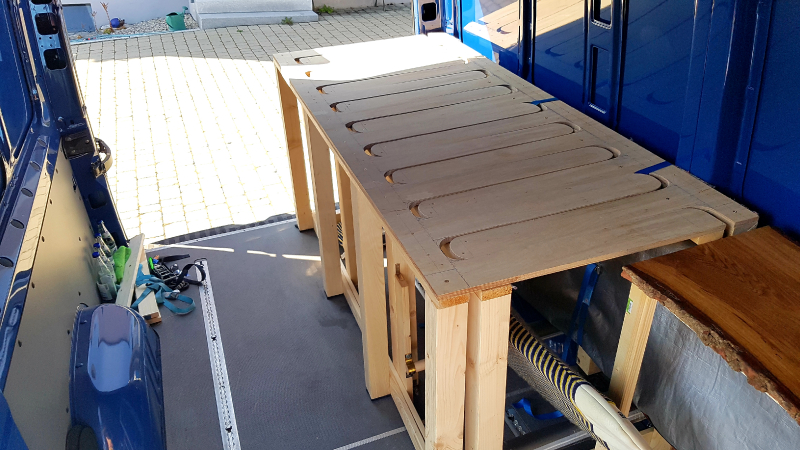

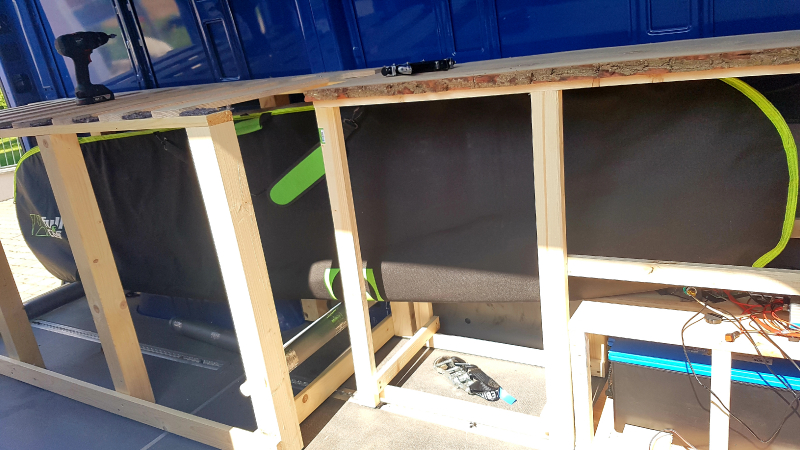

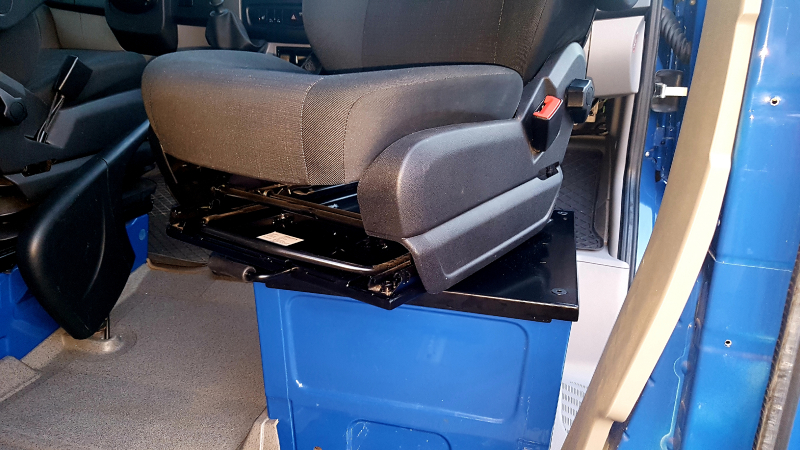

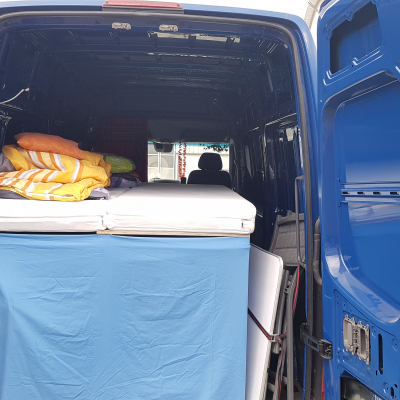

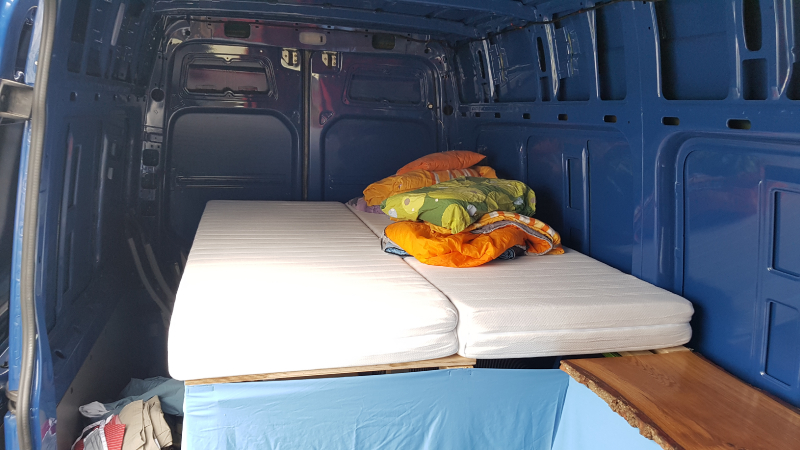

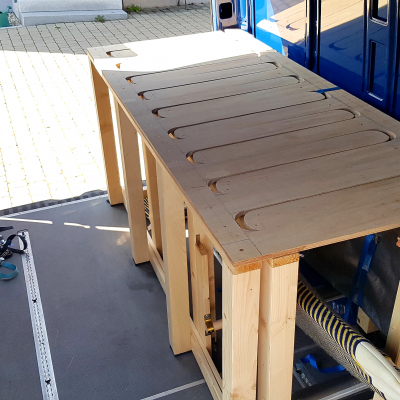

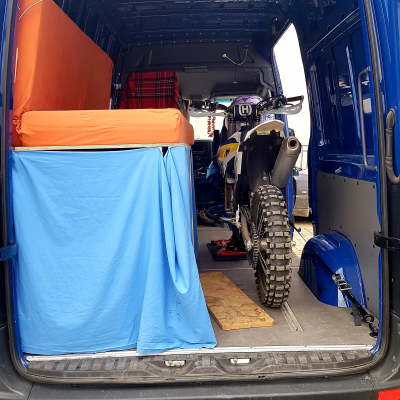

Unterer Teil der Trennwand raus und Drehkonsole von Prinzip3 für den Beifahrersitz - Provisorischer Ausbau für den ersten 4 Wochen Tripp an den Atlantik zum Surfen, Stauraum für 3 Surfboards bis 3 m - Bett ist variabel zusammenschiebbar, 140 x 190 cm auf 80 x190 cm , mit 2 x Kalk-Schaum 7-Zonen Matratzen 70 x 190 x 16 cm |
Kocher

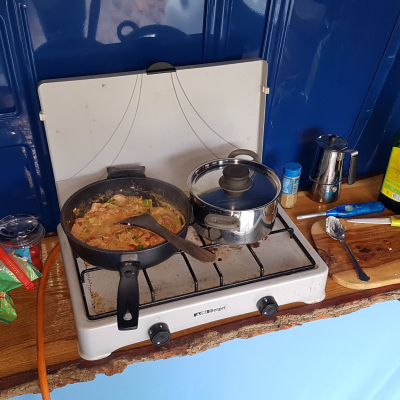

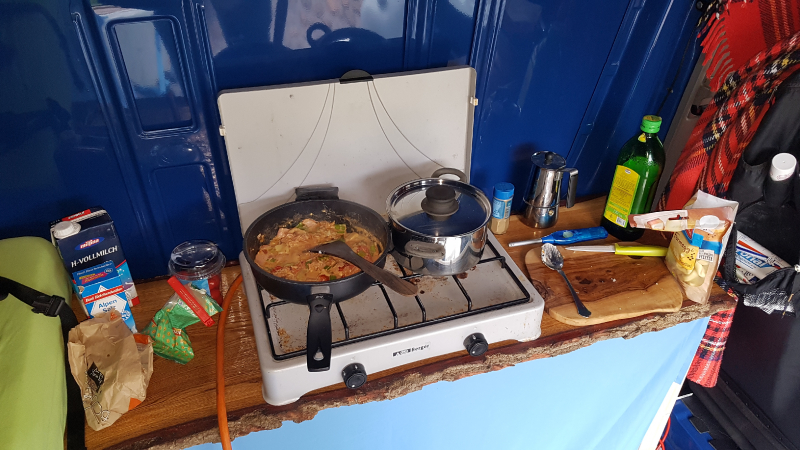

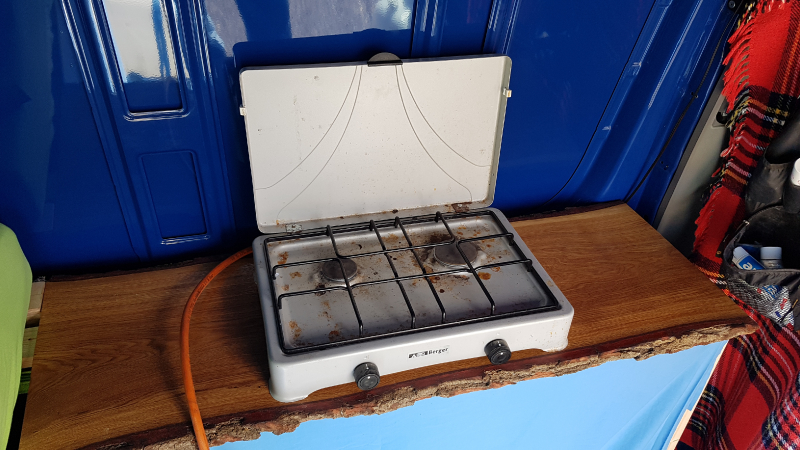

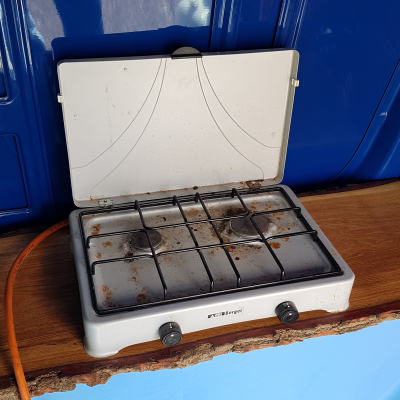

| Kocher | Berger Doppelkochstelle - Gas |
|---|---|
| Sonstiges | |
| Wird eine portable Campinggas, keine Festinstallation | |
Kühlschrank, Kühlbox
| Hersteller und Typ des Kühlschrank | Mobicool MCF60 |
|---|
Stromkonzept
| Stromspannung im Chassis | 12 V |
|---|---|
| Stromspannung im Aufbau | 12 V |
| Ladewandler 24-12V | kein |
| 110V / 230V im Aufbau? | Nein |
| Wechselrichter | kein |
Batteriekapazität im Aufbau

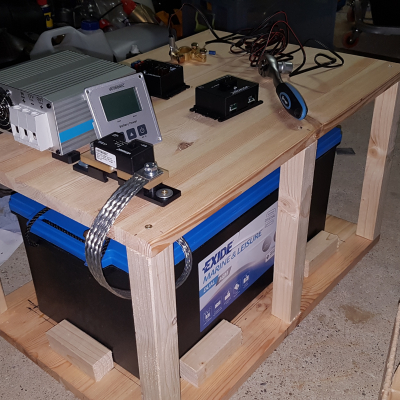

| Batteriekapazität im Aufbau | 240Ah |
|---|---|

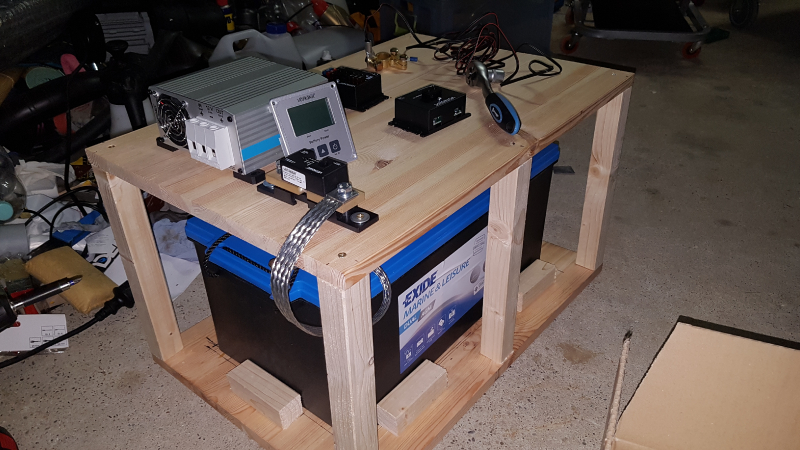

| Batterietyp | 12 V - 240 Ah - Exide EP1200 AGM - Versorger / Starterbatterie |

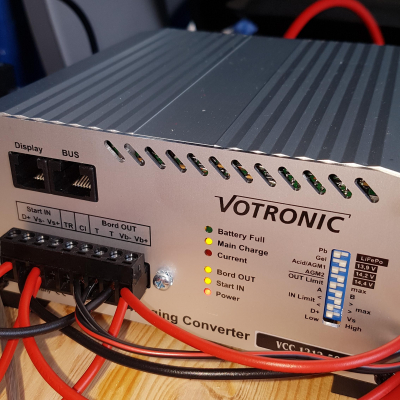

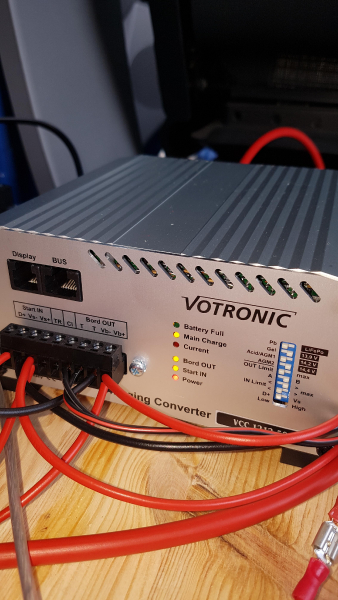

| Batterieladegerät für Aufbaubatterien | Votronic VCC 1212 - 50 |

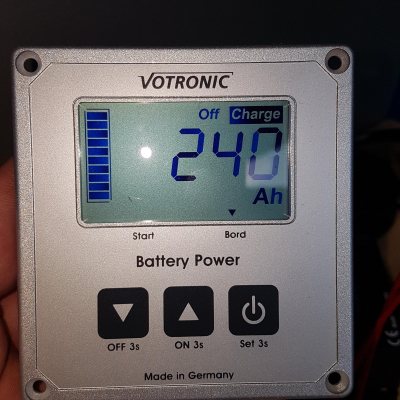

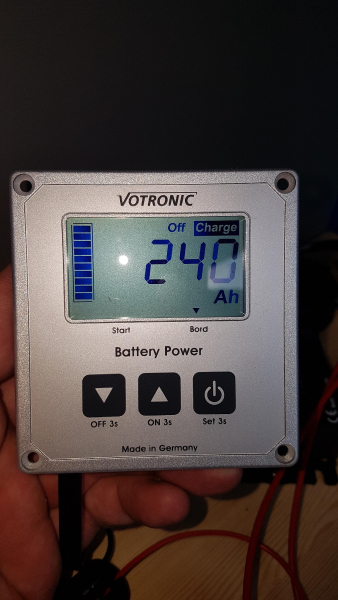

| Batterieüberwachung | LCD Batteriecomputer - Votronic 100 S - mit Smart Shunt 100 A |
| Sonstiges | |
| Starterbatterie: 12 V - 70Ah 720 A - Mercedes-Benz / Varta AGM | |
Stromgewinnung
| Solarkapazität | 2 x 150 Wp - in Planung |
|---|---|
| Solarregler | Votronic Duo Digital 350 Laderegler MPPT 12V 25.5A |
| Brennstoffzelle | Nein |
| Generator | kein |
| Sonstiges | |
| Ausblick / In Planung - kann sich noch ändern | |
Heizung
| Hersteller und Typ der Heizung | Webasto Air Top 2000 ST - 12 V, 29 W , 2 kW, Diesel |
|---|---|
| Warmwasseraufbereitung | keine |
| Fahrerhausheizung | Serienmäßige von Mercedes-Benz |
Gasanlage
| Erläuterung Gasanlage | |
|---|---|
| keine |
Wassersystem
| Volumen der Frischwassertanks | aktuell nur 2x 20 L - provisorisch |
|---|---|
| Volumen der Abwassertanks | 0 |
| Sonstiges | |
| Noch in Planung | |
Toilette

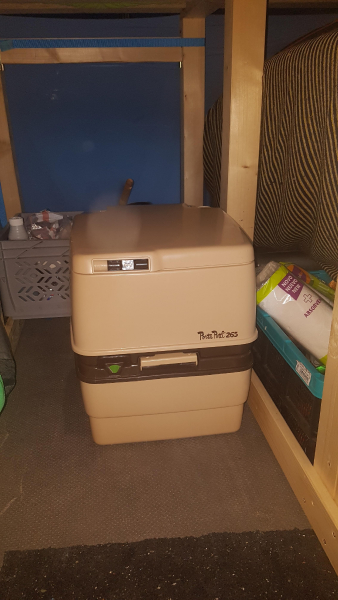

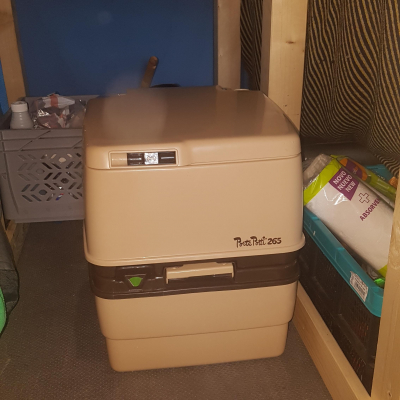

| Hersteller und Art der Toilette | Porta Potti - Erbstück ;-) |
|---|---|
| Kapazität Fäkalientank | reichlich ;-) - jedoch trenne ich aktuell |
Anbauten
| Heckträger | kein |
|---|---|
| Dachgepäckträger | Schienen werden nachgerüstet |
| Markise | Dreieck Sonnensegel, wenn Dachschienen montiert |
| Sonstiges | |

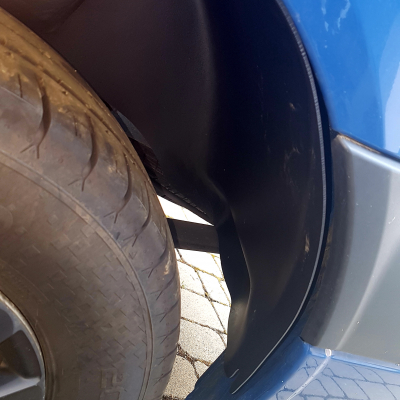

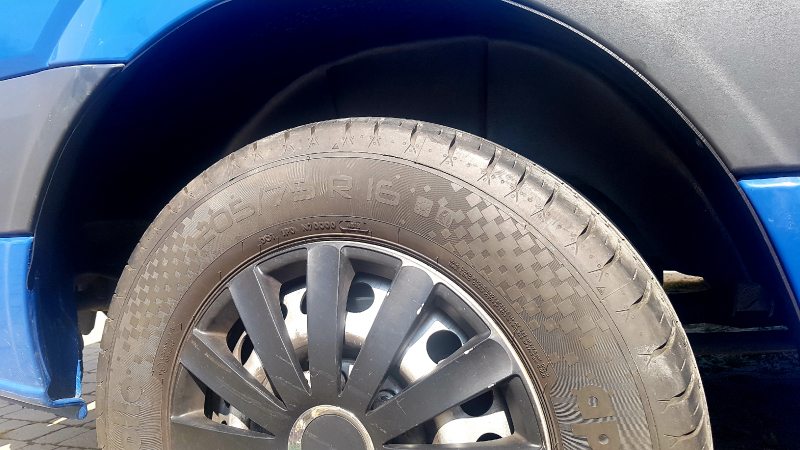

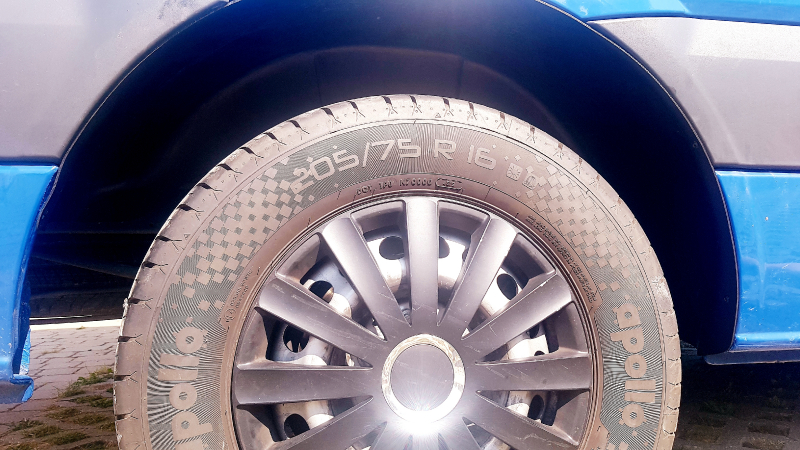

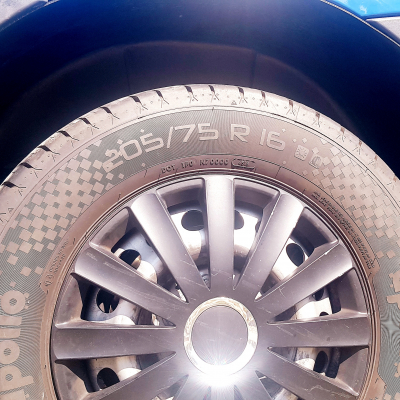

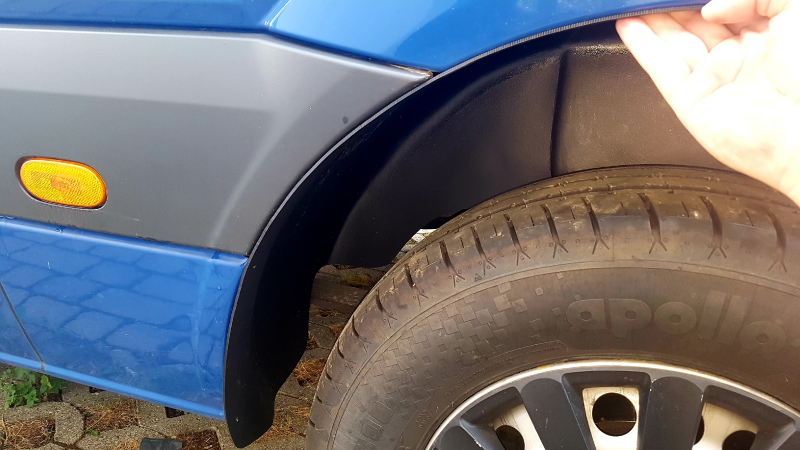

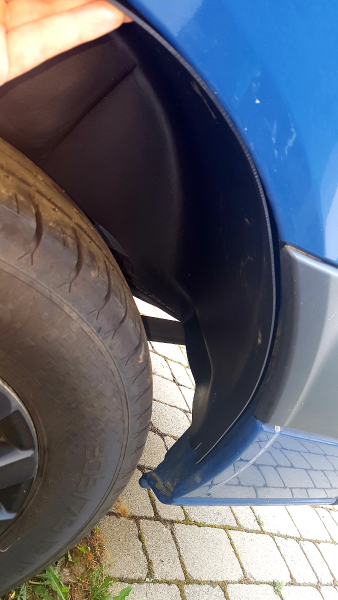

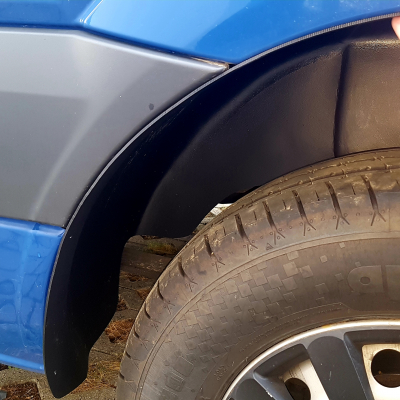

| Lokari Radhausschalen hinten nachgerüstet | |
