Paul

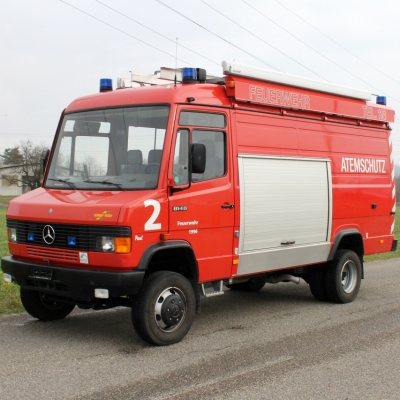

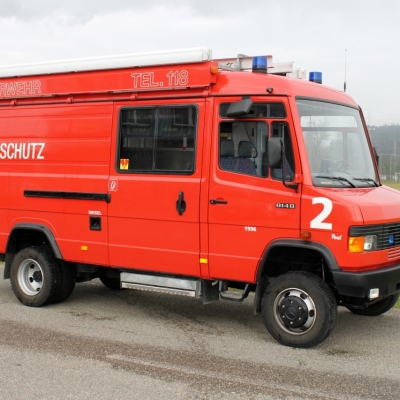

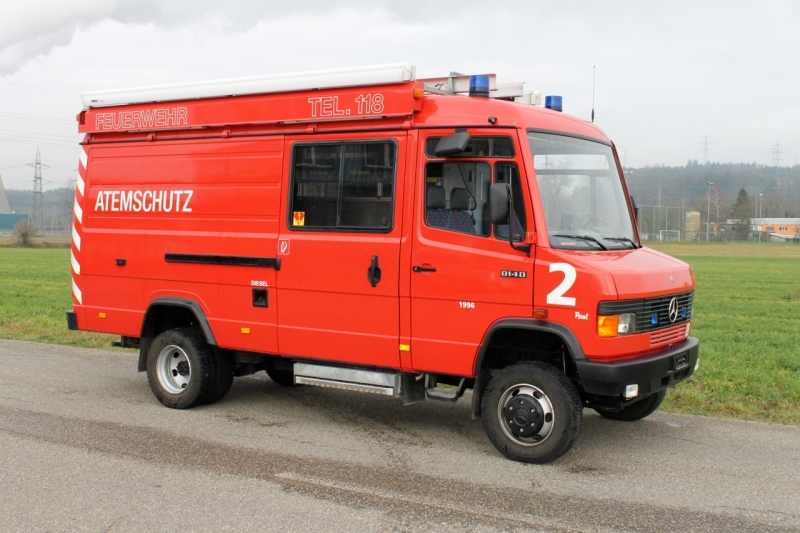

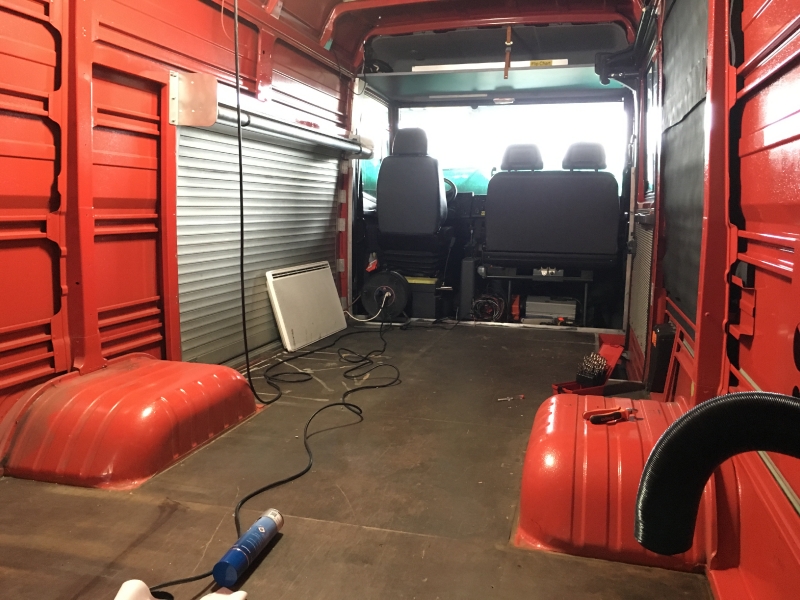

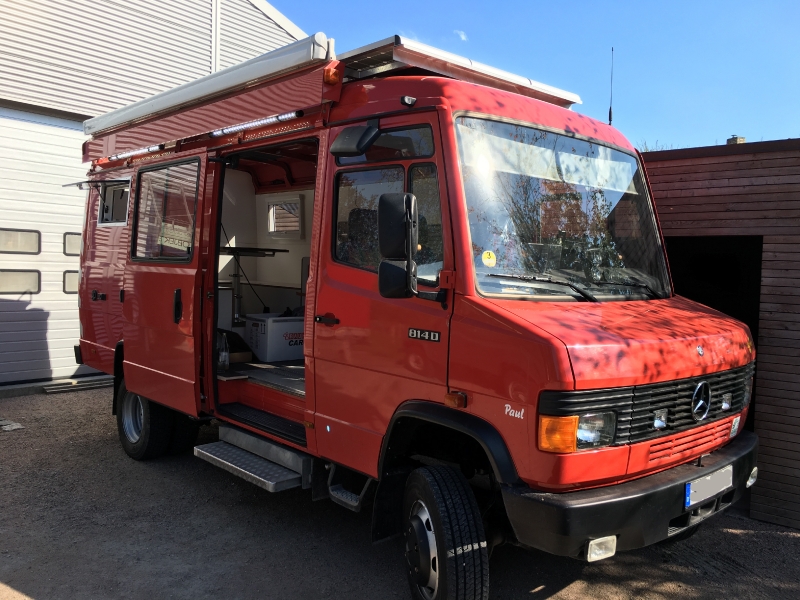

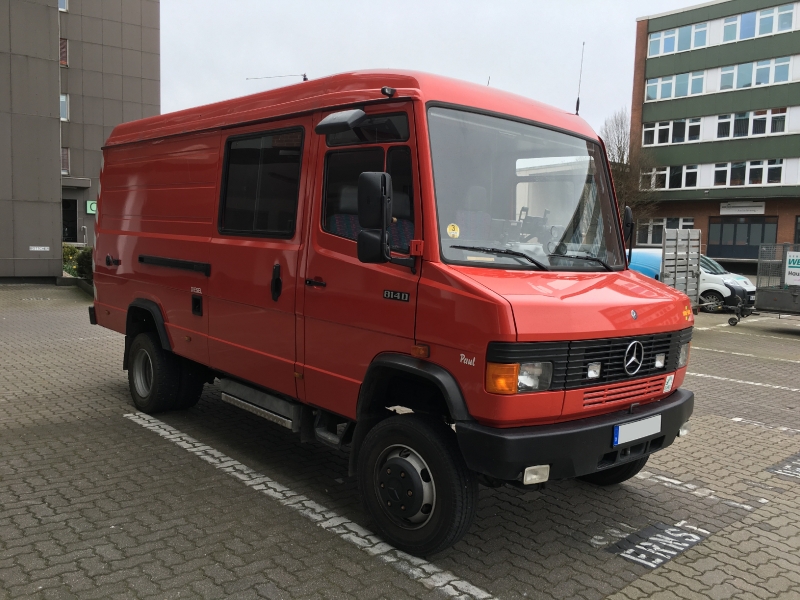

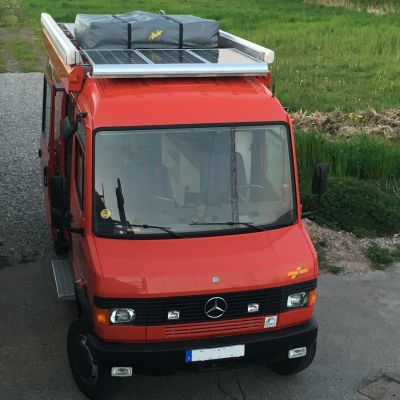

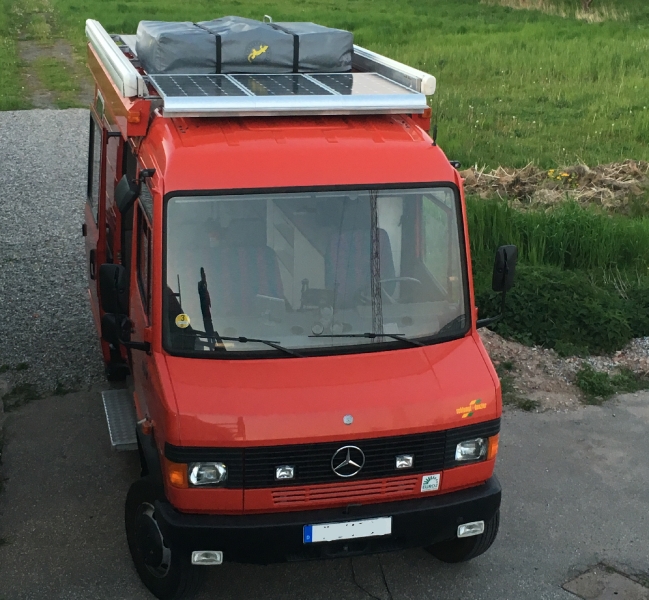

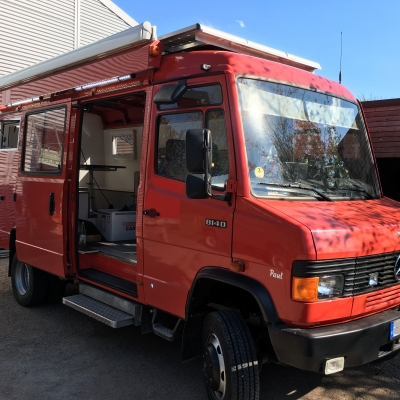

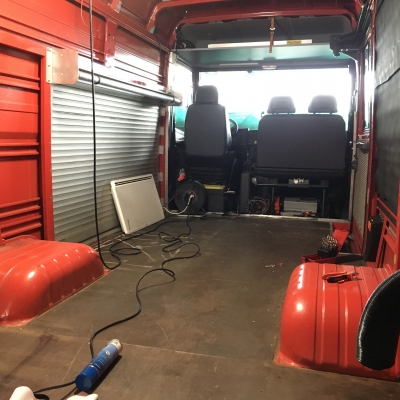

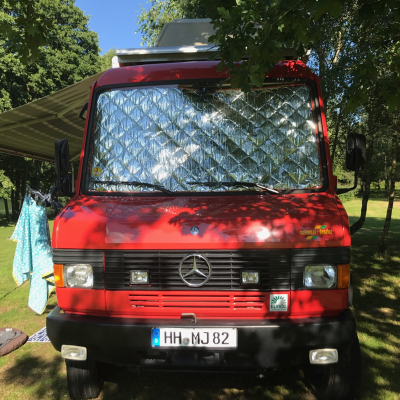

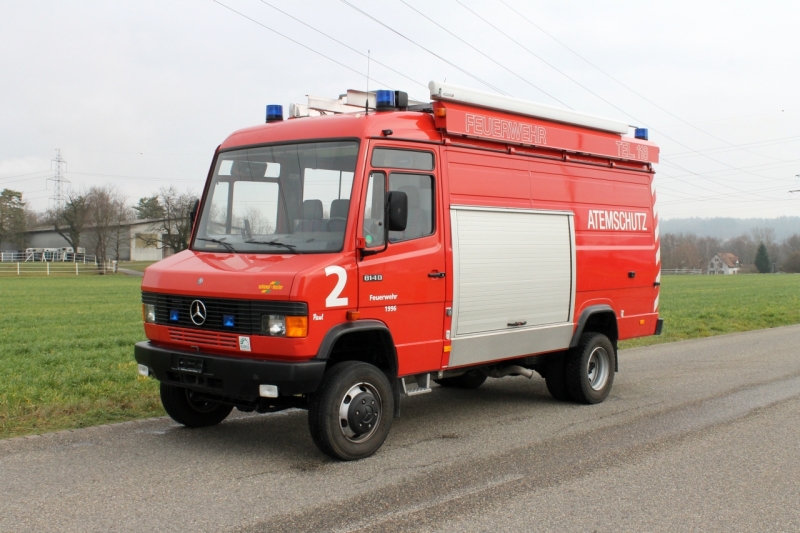

Umbau eines Atemschutzfahrzeugs der Schweizer Feuerwehr zu einem Camper für 2 Erwachsene und 2 Kinder. Es sollen Urlaubsreisen zwischen 2 und 3 Wochen in Nord- und Südeuropa gemacht werden können, das Wohnmobil soll eine Autonomiezeit von 1-2 Wochen haben. Den Innenausbau hat ein Freund von mir übernommen, alles was mit Technik zu tun hat mache ich selbst. Die Ausbauzeit beträgt 4 Monate, wir sind jetzt nach 2,5 Monaten ca. zu 70% fertig. In der Woche arbeitet mein Freund an dem fahrzeug und am Wochenende ich.
Allgemeine Angaben

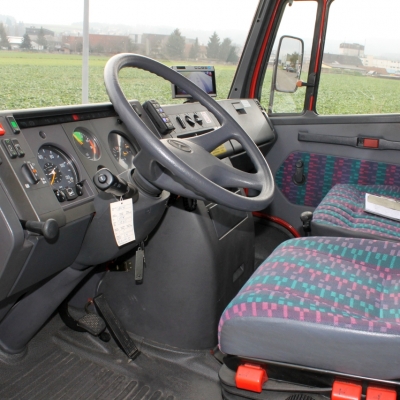

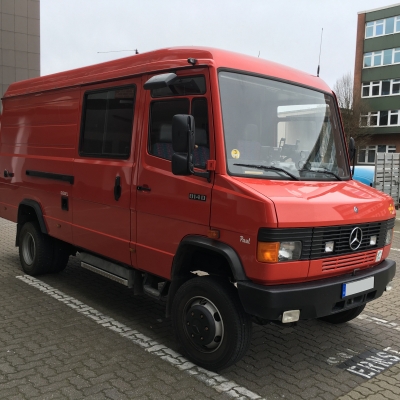

| Fahrzeughersteller und Typ | Kastenwagen Mercedes Vario 814DA - 4x4 Automatik |
|---|---|
| Name des Halters | Arne |
| Baujahr | 1995 |
| Fahrzeug steht zum Verkauf? | Nein |
Motor
| Motortyp | Diesel OM 904 LA / Euro 2 |
|---|---|
| Hubraum | 3970 ccm |
| Zylinderzahl | 4 |
| Motorleistung in PS | 140 |
| Drehmoment | 520 Nm |
| Sonstiges | |
| Höchstgeschwindigkeit 90 Km/h, Allison 4x2 Automatik, mit Untersetzung und 2x 100% Differenzialsperre, Hybridbremse Druckluft/Hydraulisch | |
Fahrgestell
| Radformel (4x2, 4x4, 6x6, 8x8) | 4 x 4 |
|---|---|
| Radstand | 3600mm |

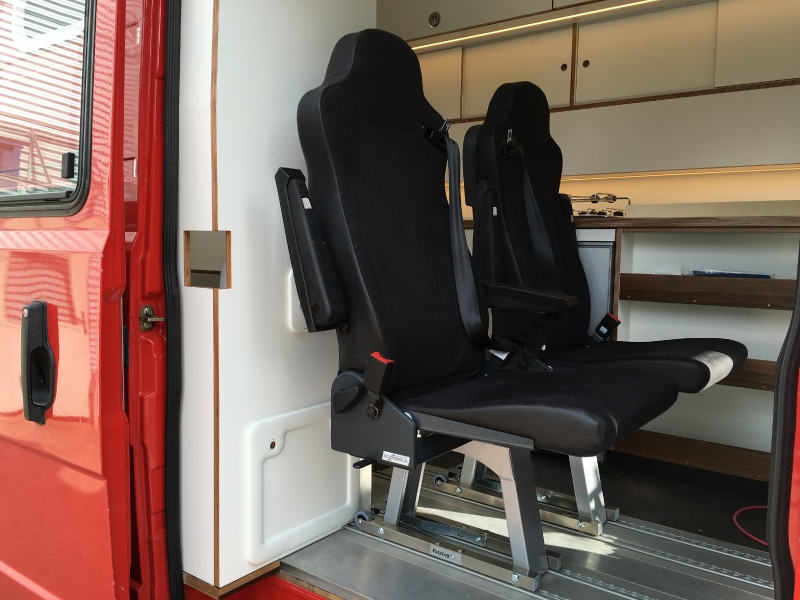

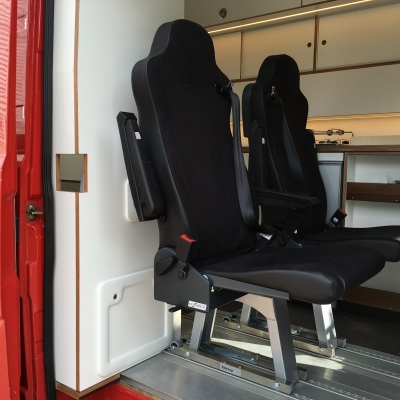

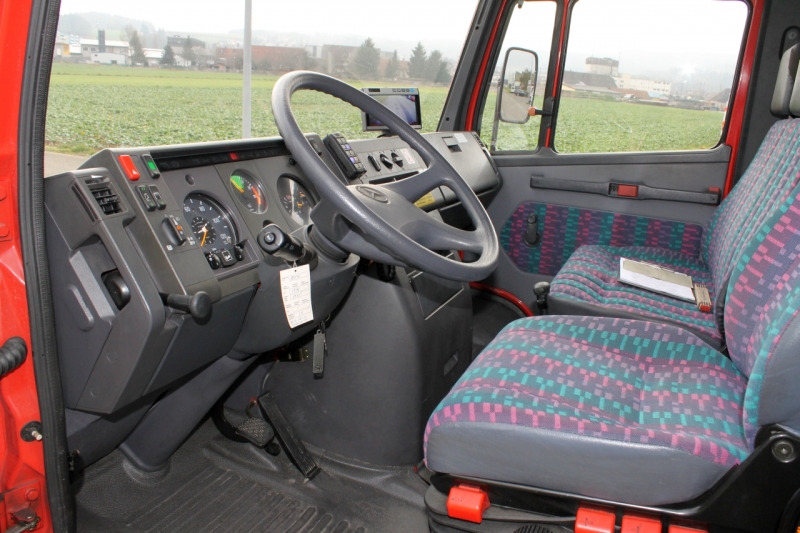

| Anzahl der zugelassenen Sitze | 5 (Fahrersitz ISRI), Doppelsitzbank vorne + 2 Schnierle Zusatzsitze |
| Reifenart | Ganzjahresreifen |
| Tankkapazität | zur Zeit nur 70l (Feuerwehr!) |
| Dieselfilter | Ja |
| Sonstiges | |

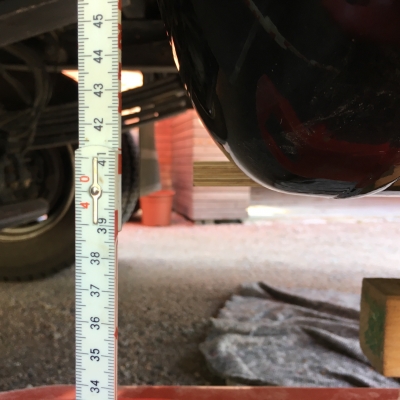

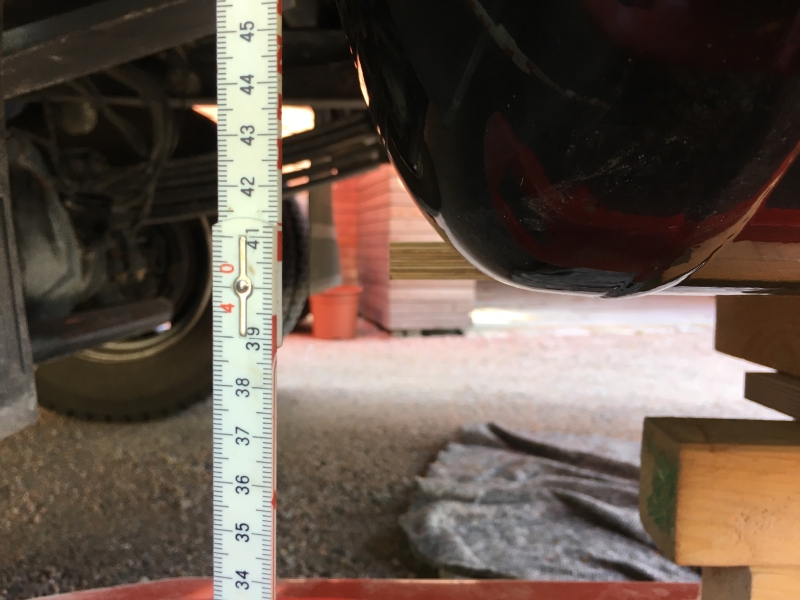

| das Fahrgestell ist deutlich höher gelegt | |
| Allrad zuschaltbar oder permanent | permanent |
| Differenzialsperren | 2 x 100% (Vorne und hinten) |
Aufbau
| Aufbauhersteller | Kastenwage |
|---|---|

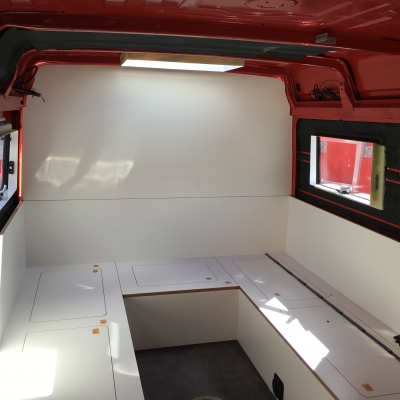

| Kabinenmaße (Innen) | ca 2m x 4m |
| Kabinenmaße Abmessungen (außen) | - |
| Material der Kabine | Blech 2mm |
| Art und Stärke der Dämmung | 38-50mm Armaflex |
| Anzahl der Schlafplätze | 4-5 |

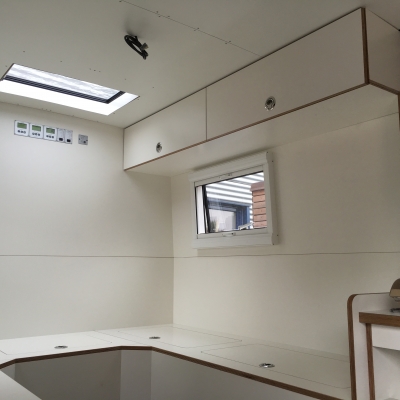

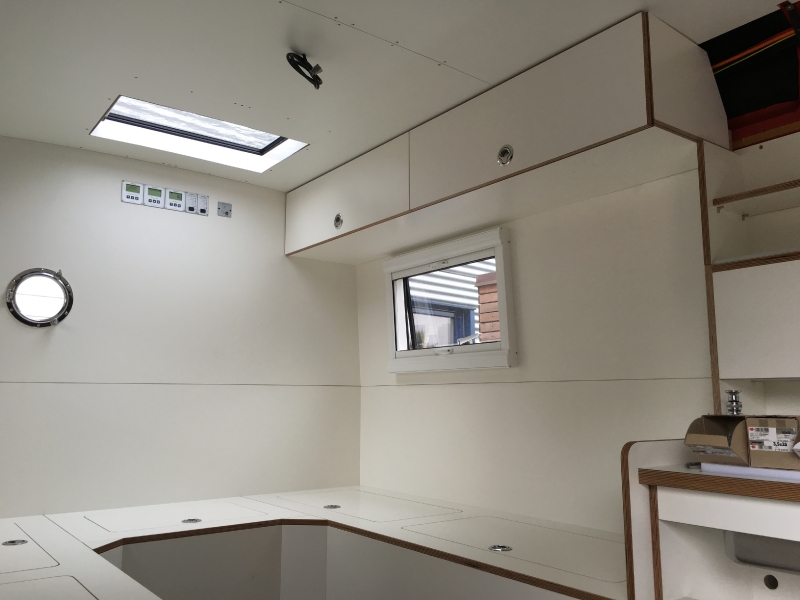

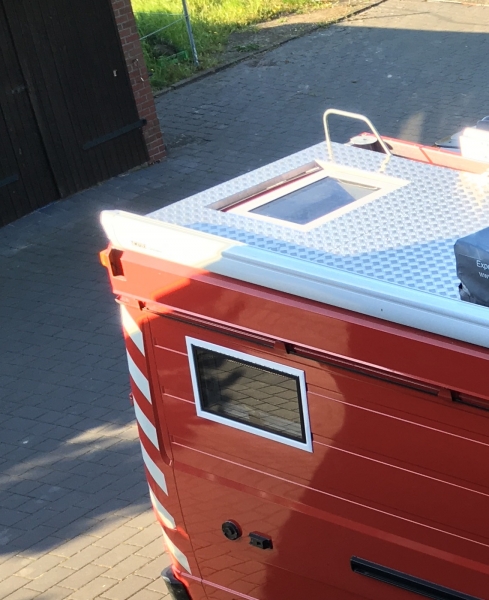

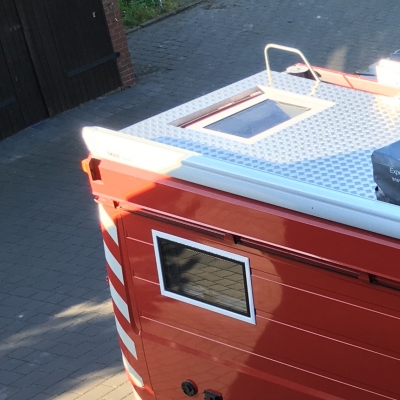

| Fenster | 2 Fenster und eine Dachluke von Outbound Fenster in Echtglas |
| Sonstiges | |

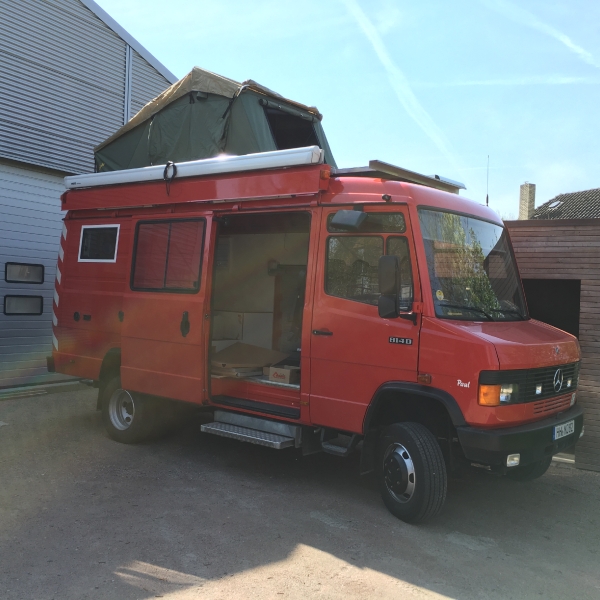

| 2 Schlafplätze im Fahrzeug und 2 Schlafplätze auf dem Dach (Gordigear Dachzelt für 2 Personen). Bei Sturm gehen auch 2 Erwachsene und 2 Kinder im Innneraum. Einstieg ins Zelt von innen durch die Dachluke. | |
Grundriss
| Erläuterung Grundriss | |
|---|---|
| kommt.... |

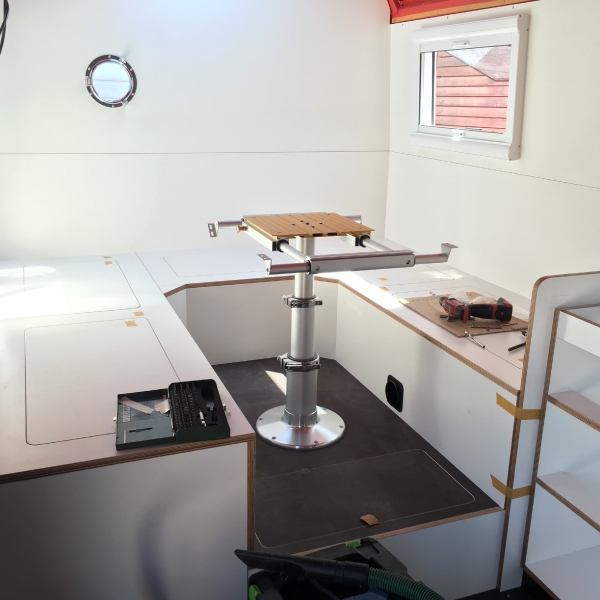

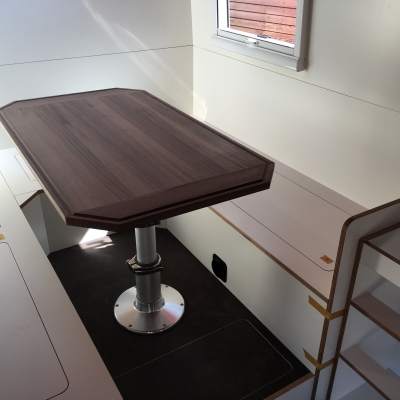

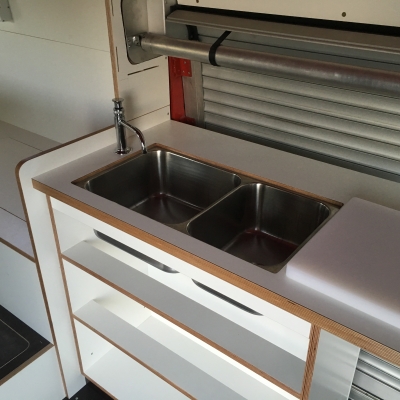

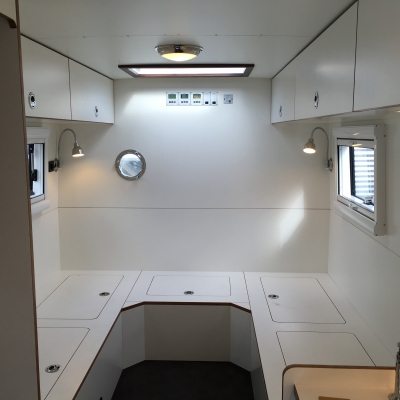

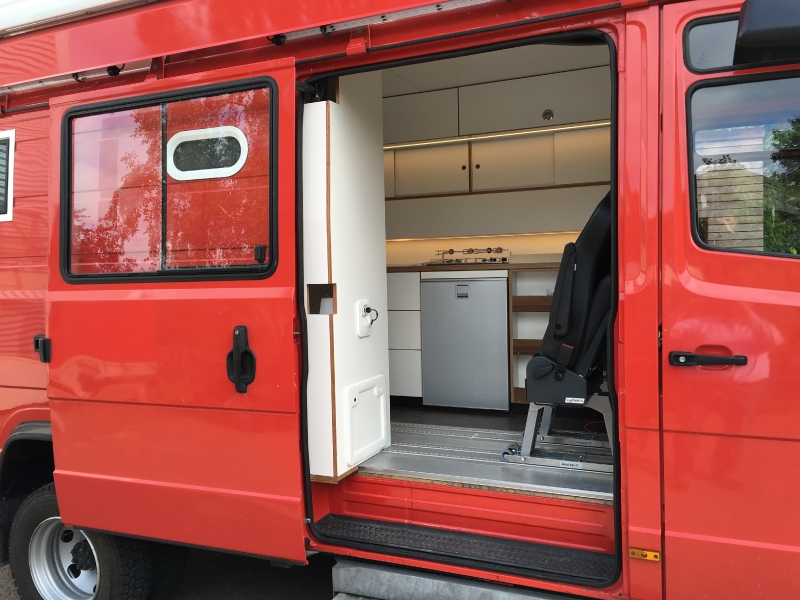

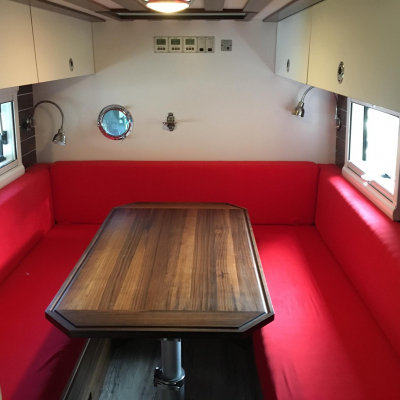

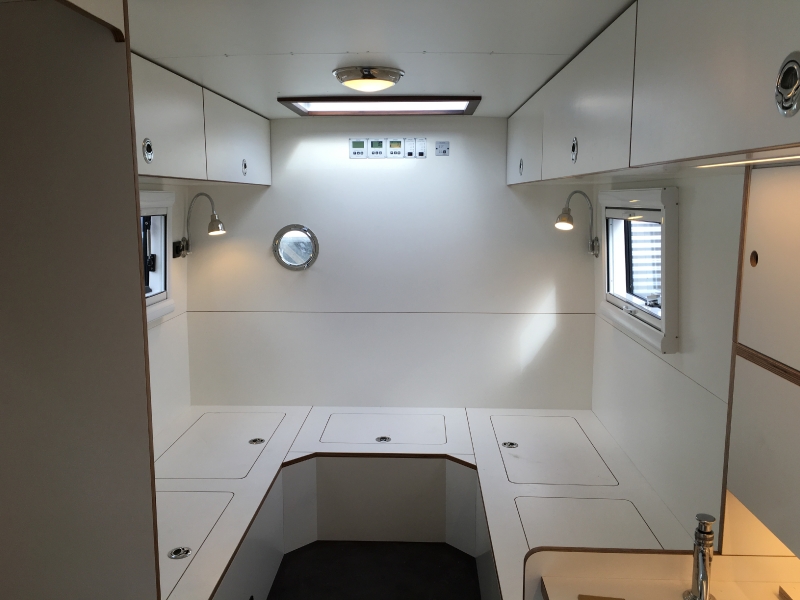

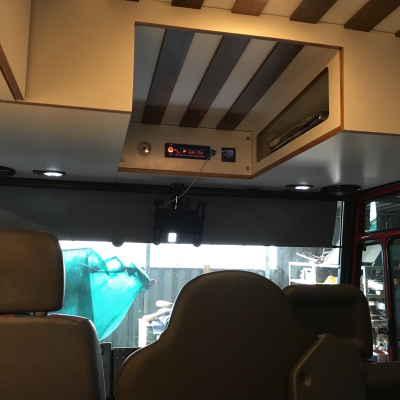

Möbelbau

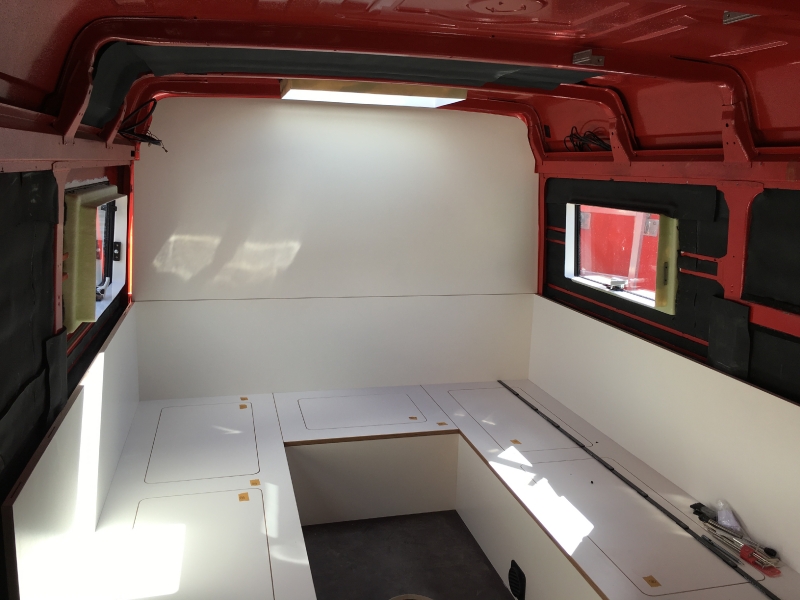

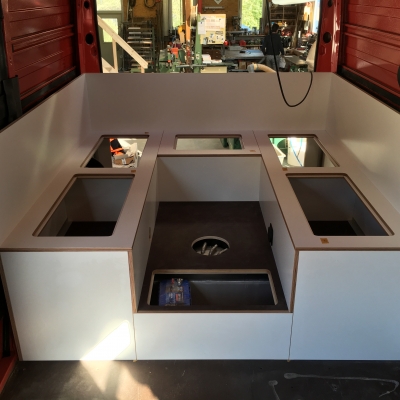

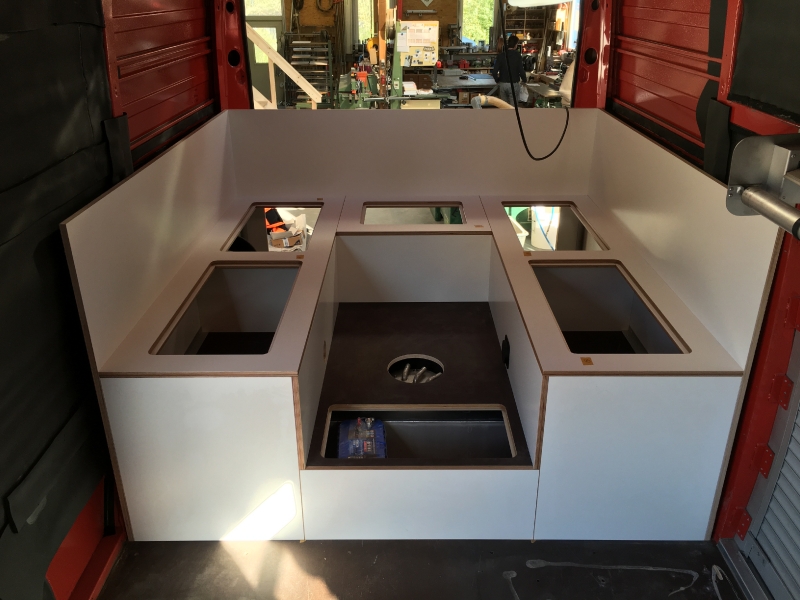

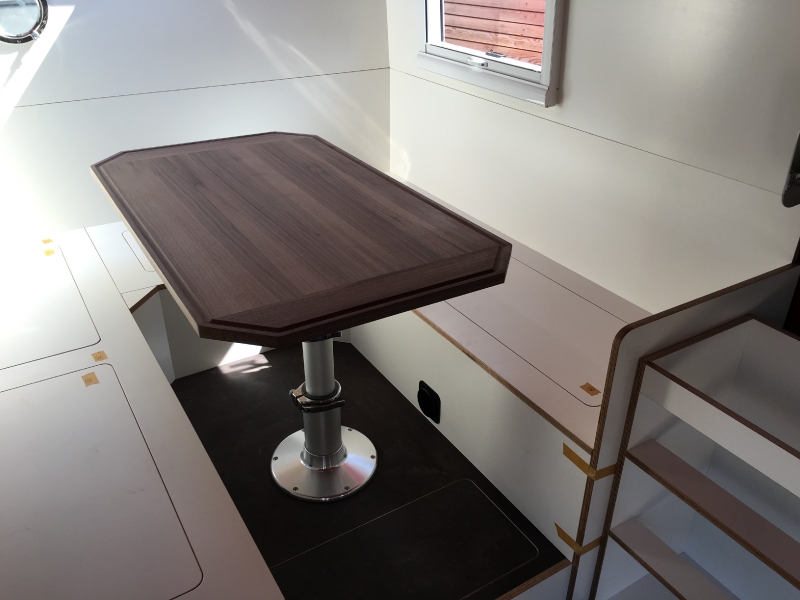

| Material des Möbelbaus | 18mm Multiplex |
|---|---|
| Sonstiges | |
| Das Holz ist schon weiß beschichtet, teilweise werden die Wände noch mit Nußbaumstreifen verkleidet... Bilder folgen wenn fertig! | |
Kocher
| Kocher | 2 x Kocher und ein Gasgrill |
|---|---|
| Gasinstallation | Unterflurgastank mit Fernbetankungsanschluß |
| Sonstiges | |

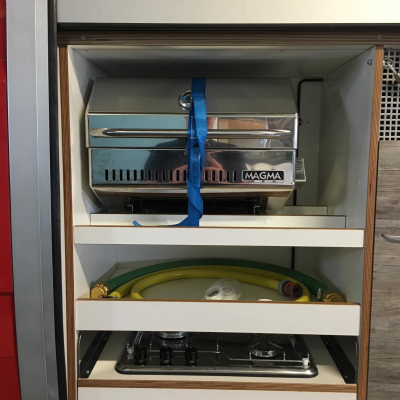

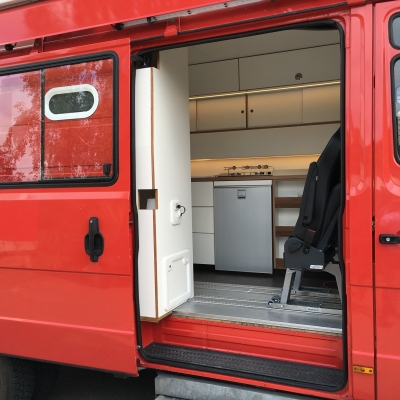

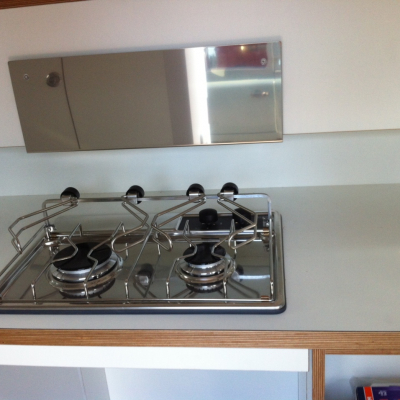

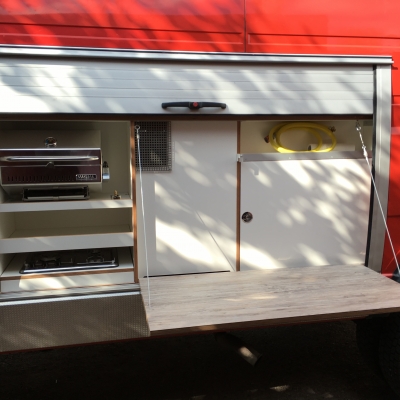

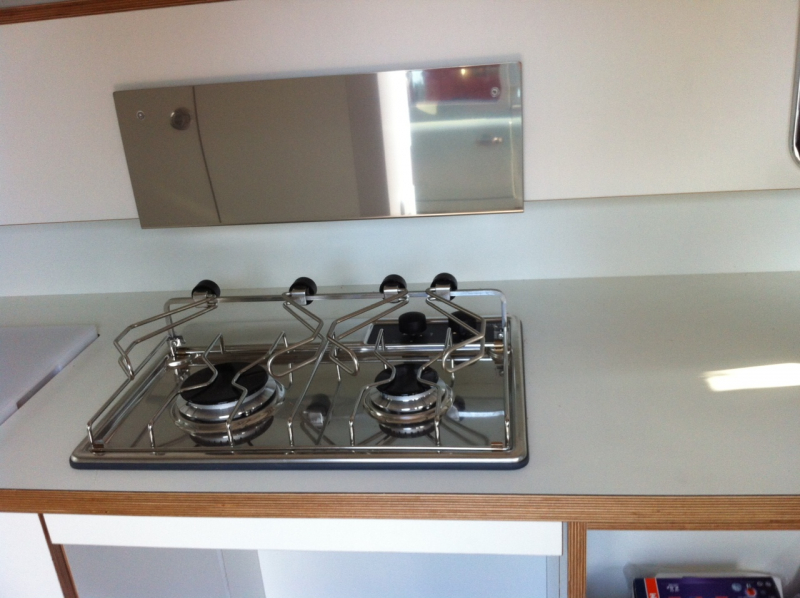

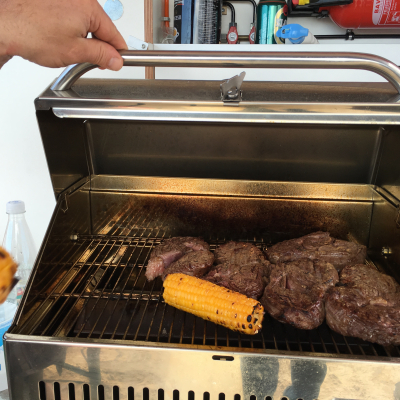

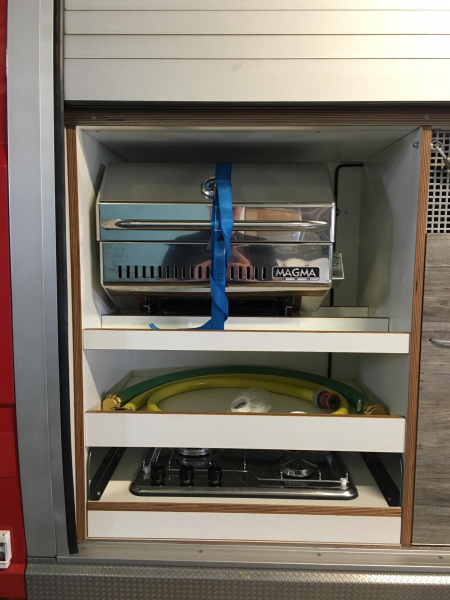

| 1 x 2 flammiger Kocher im Innenbereich, 1 x 3flammiger Kocher in der Außenküche und ein Magma Catalyna Gasgrill in der Außenküche... jetzt Fertig! | |
Kühlschrank, Kühlbox
| Hersteller und Typ des Kühlschrank | Webasto Isotherm Cruise EL 130, Isotherm Smart Engery Control |
|---|---|
| Sonstiges | |
|
eigentlich wollte ich einen Dometic, der war aber nicht lieferbar, nach 10 Wochen musste ich mich umentscheiden...): Kompressorkühlschrank Versorgung über 12V | |

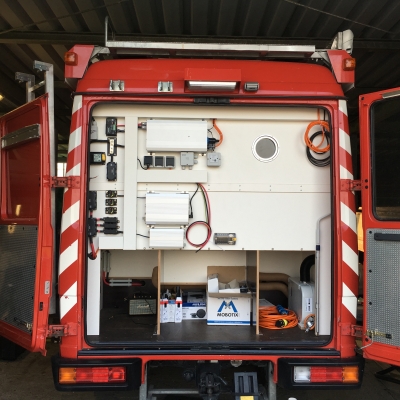

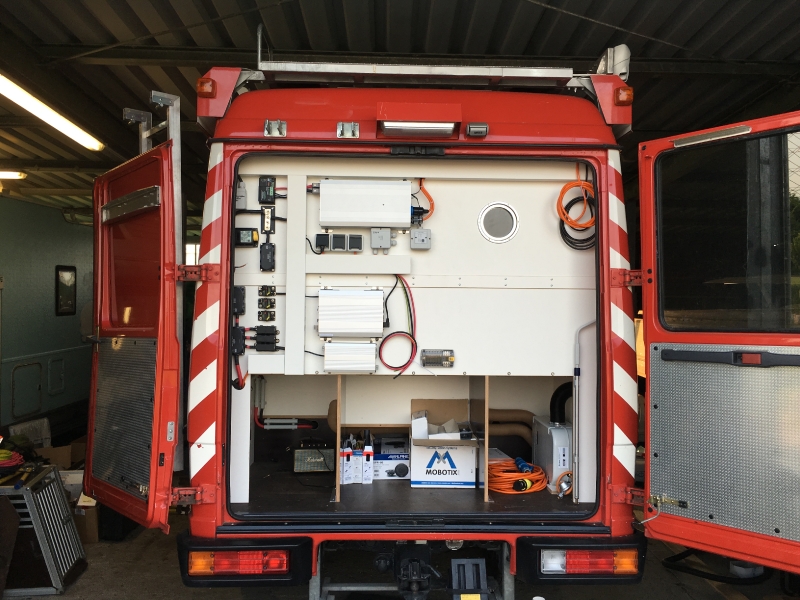

Stromkonzept
| Stromspannung im Chassis | 24V |
|---|---|
| Stromspannung im Aufbau | 12V |
| Ladewandler 24-12V | Votronic VCC2412-45 IUoU |
| 110V / 230V im Aufbau? | Ja |

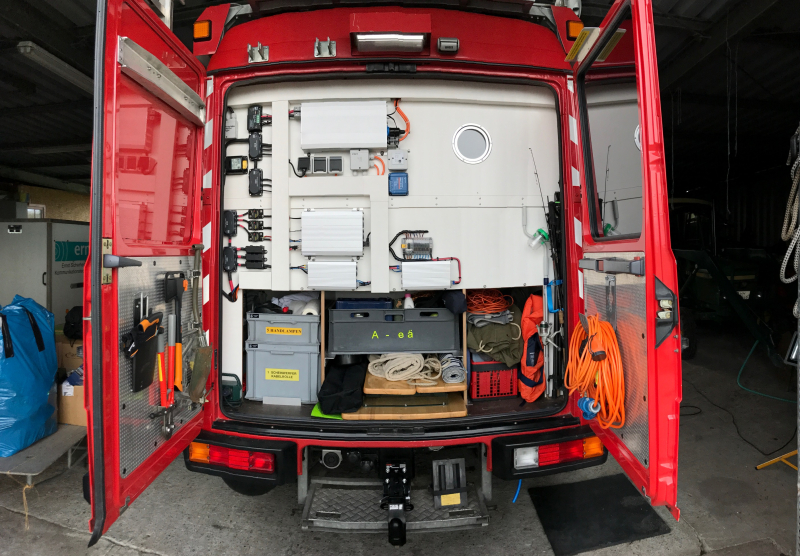

| Wechselrichter | Votronic SMI 1500 ST-NVS |
Batteriekapazität im Aufbau
| Batteriekapazität im Aufbau | 300Ah |
|---|---|

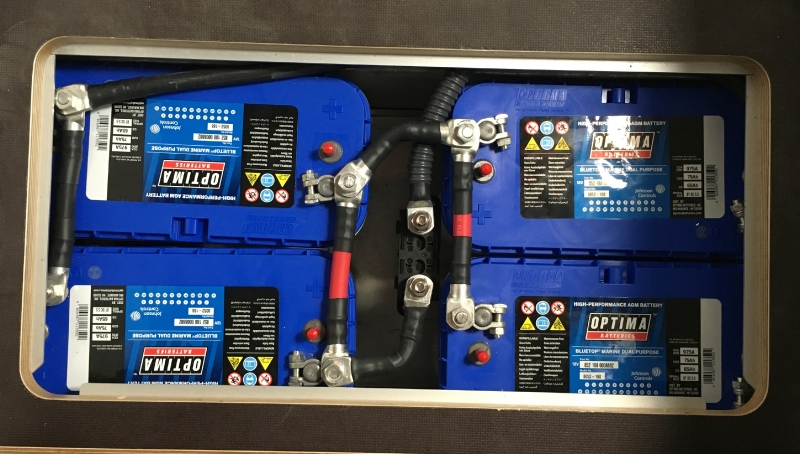

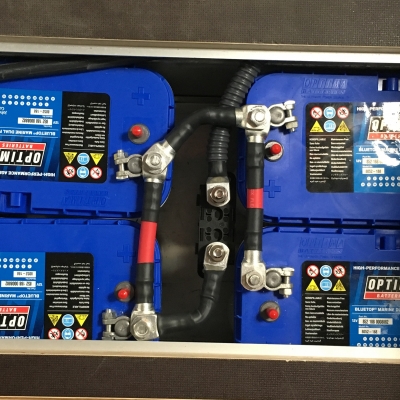

| Batterietyp | 4 x AGM OPTIMA® BlueTop DC 5,5 |
| Batterieladegerät für Aufbaubatterien | Votronic PB 1280 SMT 2B |
| Batterieüberwachung | Votronic Batteriecomputer |
| Sonstiges | |

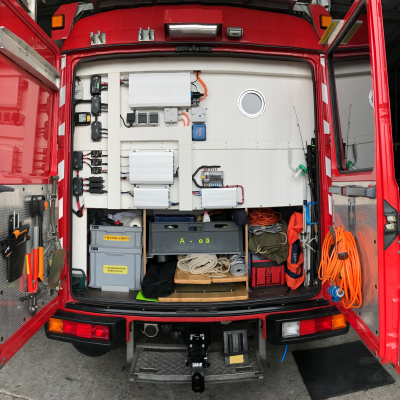

| Die Batterien und der Wassertank liegen genau über der Hinterachse in der Mitte des Fahrzeugs | |
Stromgewinnung

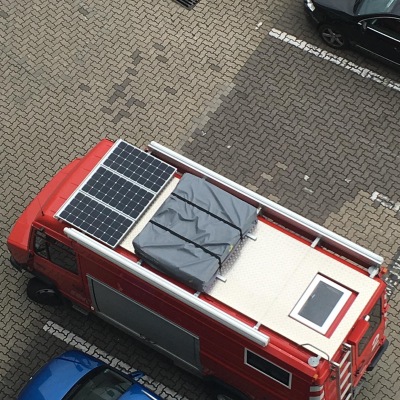

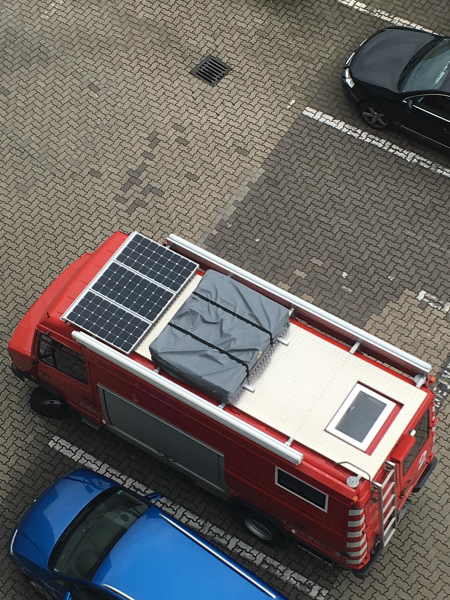

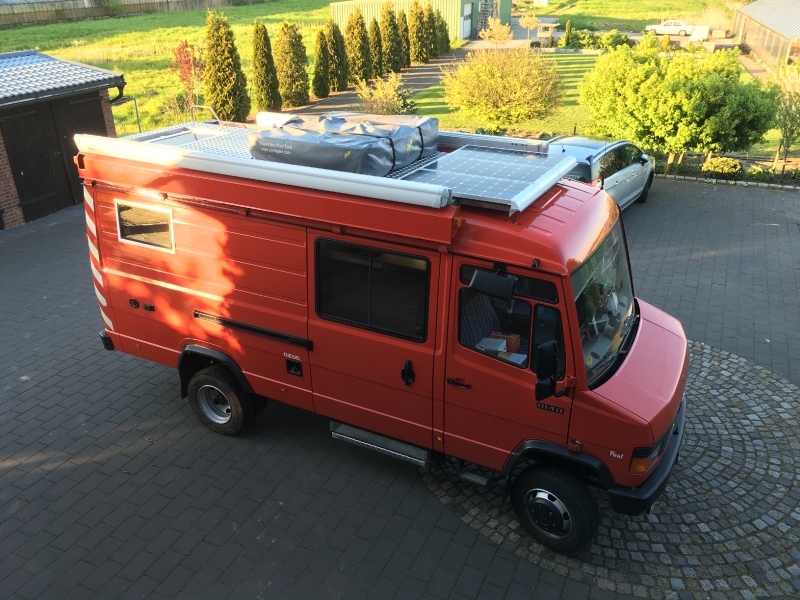

| Solarkapazität | 300 Watt (3 x100W Panels) WS 100 SPW |
|---|---|
| Solarregler | Votronic Solar-Regler MPP 430 Duo Dig. 50 - 430Wp, 26A |
| Brennstoffzelle | Nein |
Heizung

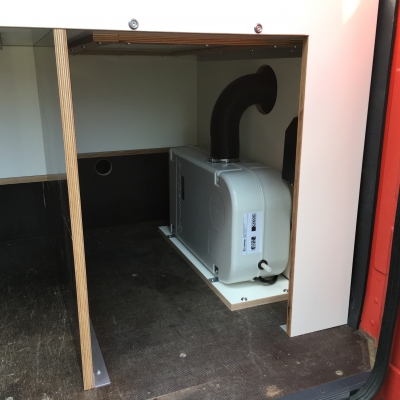

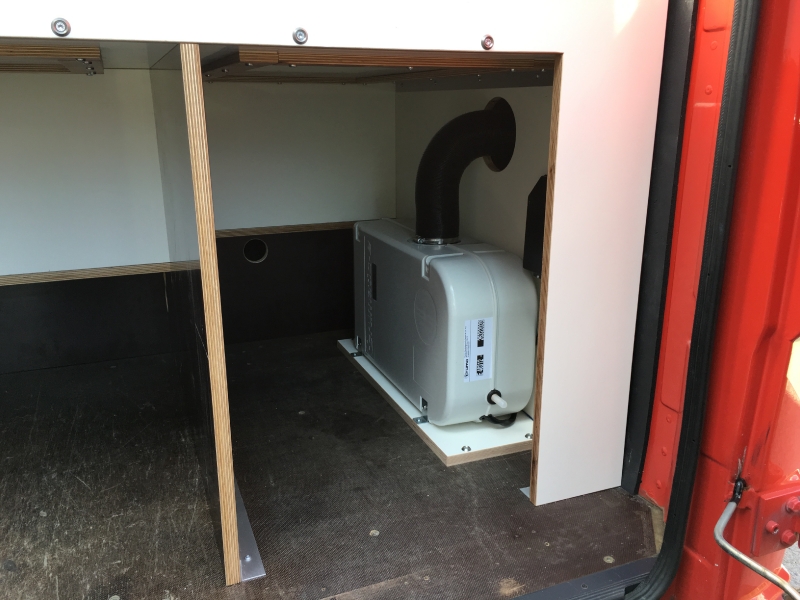

| Hersteller und Typ der Heizung | Truma Gas Heizung E 4000 mit Wandkamin |
|---|---|
| Warmwasseraufbereitung | wird in der Zukunft umgesetzt |
| Fahrerhausheizung | Webasto Standheizung Diesel 4KW |

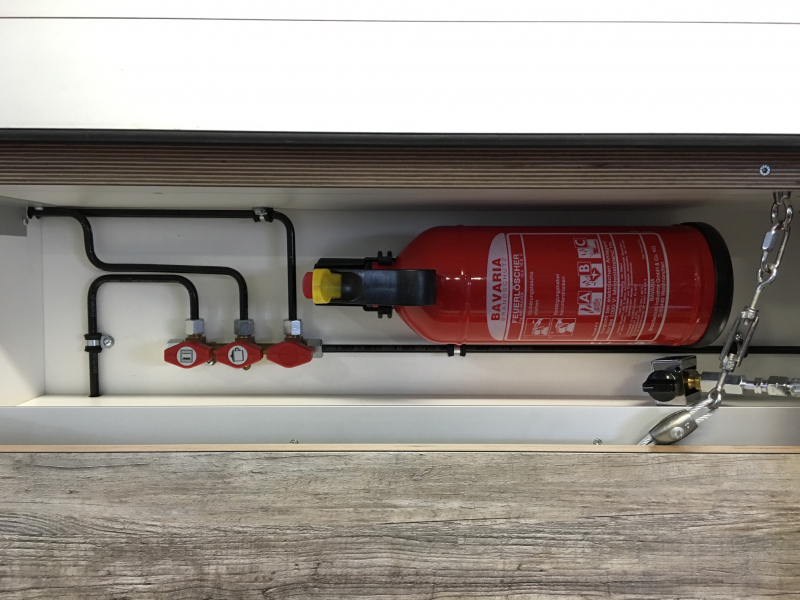

Gasanlage
| Erläuterung Gasanlage | |
|---|---|
|

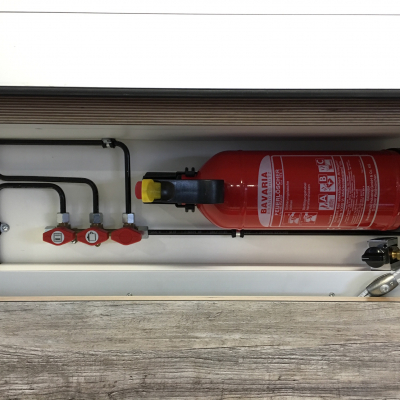

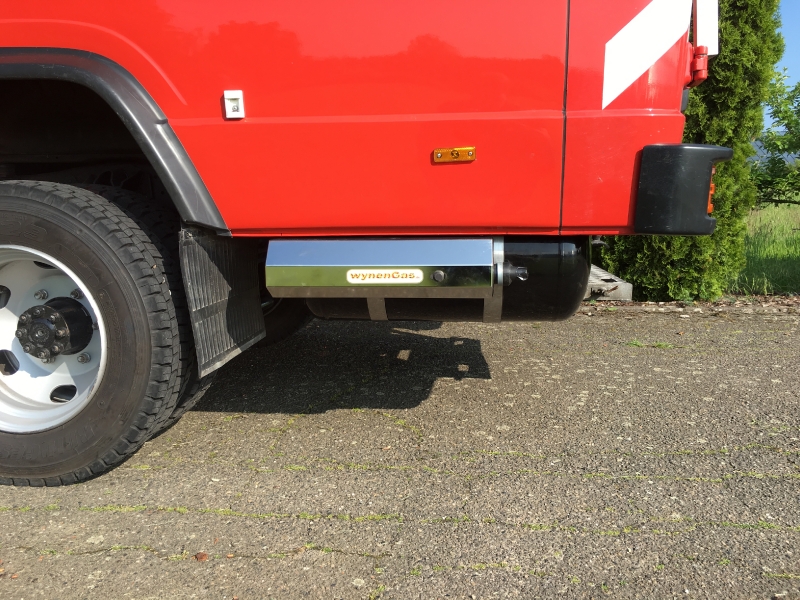

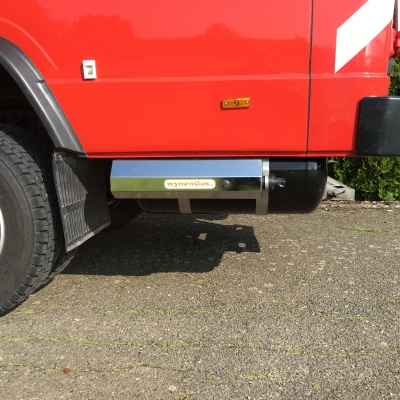

Unterflurtank mit 70 Liter, Fernbetankung, Inline gasfilter, Regleranlage VW Gas wird nur zum Kochen und Heizen genutzt |

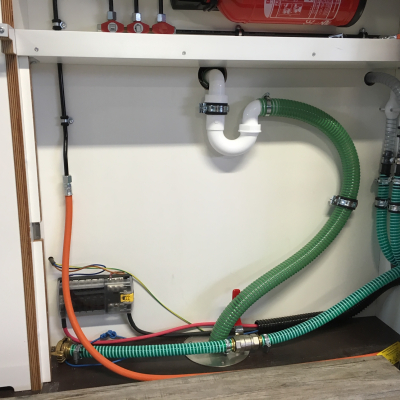

Wassersystem
| Wasserführung | ? |
|---|---|
| Wasserfiltersystem | in Planung |
| Volumen der Frischwassertanks | 100l |
| Volumen der Abwassertanks | 70l |
Toilette
| Hersteller und Art der Toilette | Thetford Cassettentoilette C262 CWE mit integrierten Frischwasser- und Fäkaltank |
|---|---|
| Kapazität Fäkalientank | 17,5 Liter Fäkal, 8 Liter Frisch |
Anbauten
| Heckträger | geplant für 2017 |
|---|---|

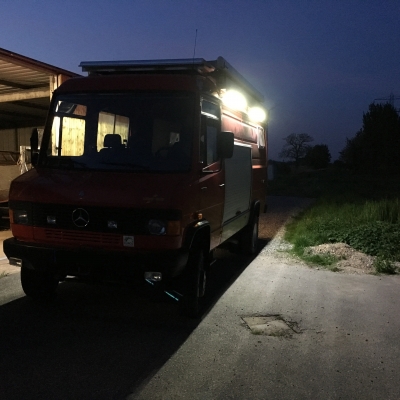

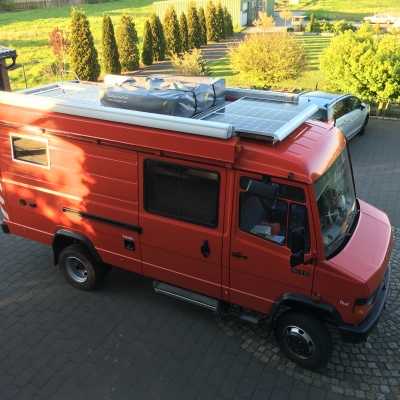

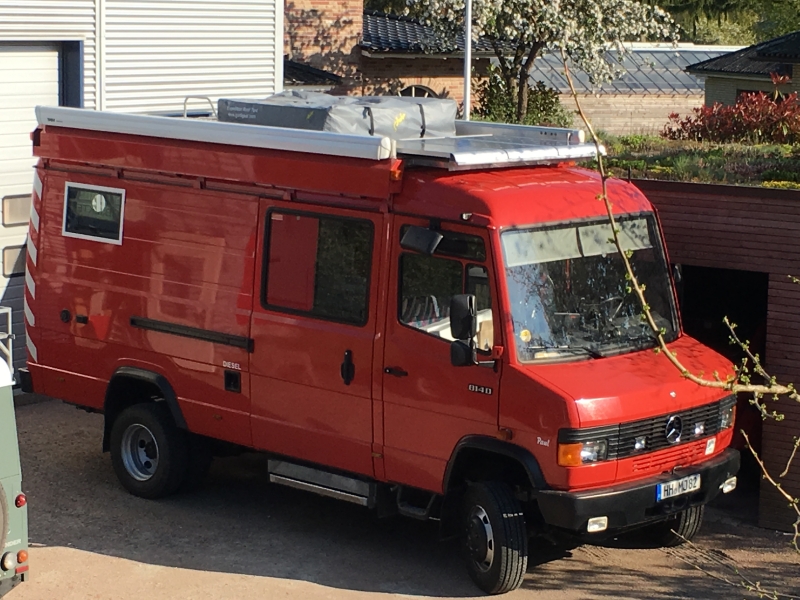

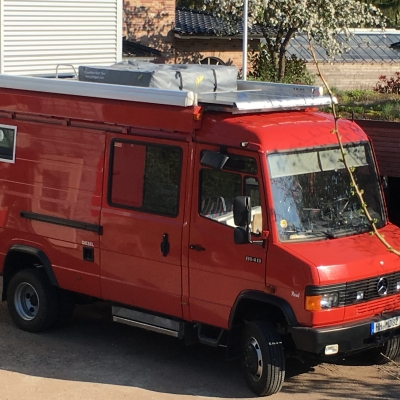

| Dachgepäckträger | Dachgepäckträger mit Platform Heckleiter, Beleuchtung und Dachzelt |
| Stauboxen | - |

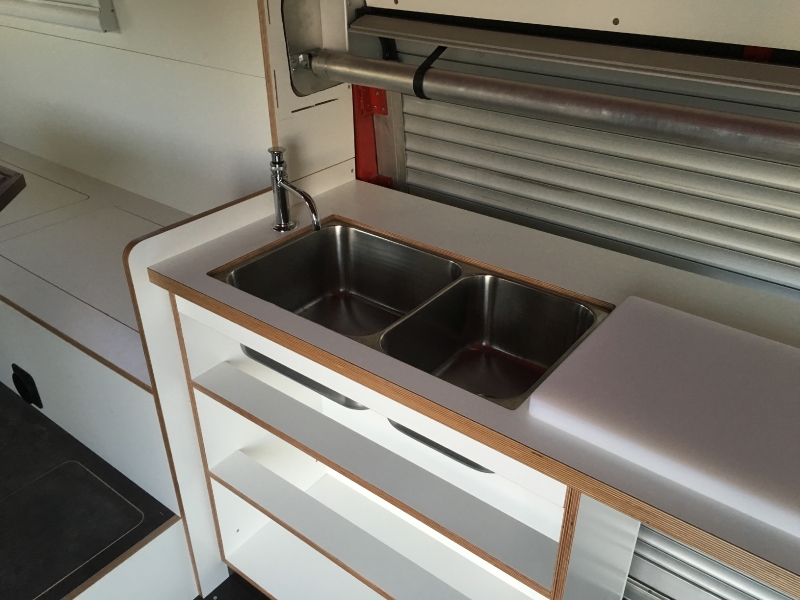

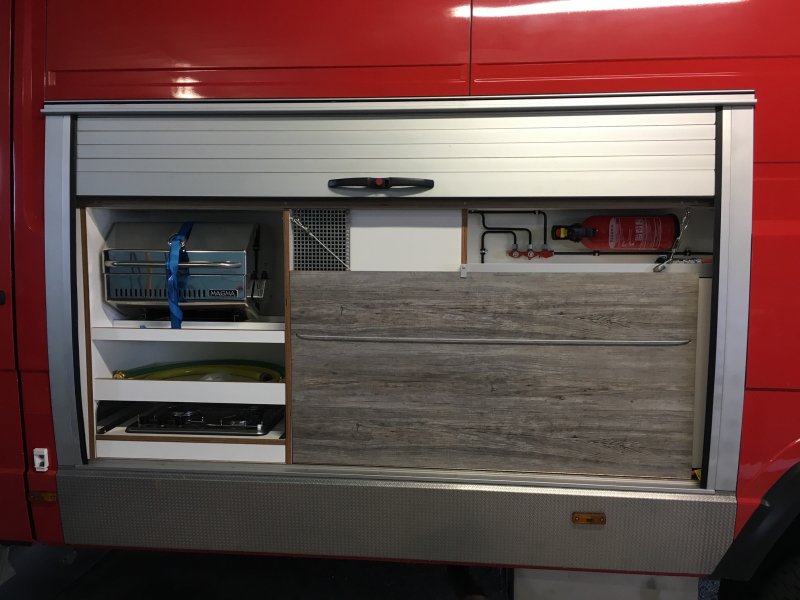

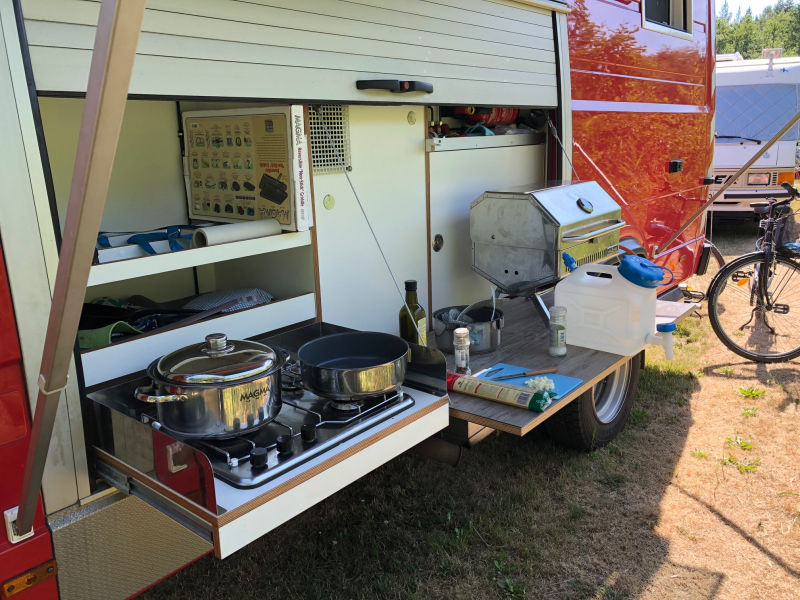

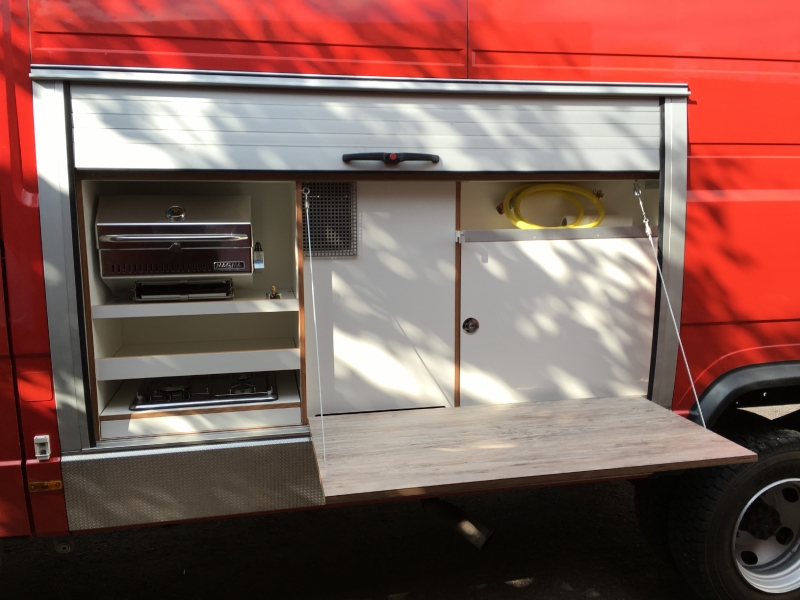

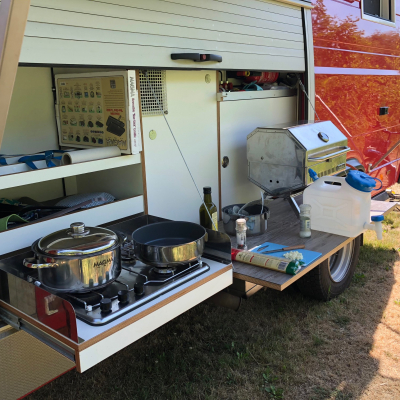

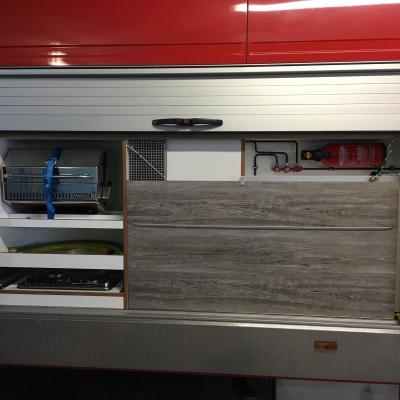

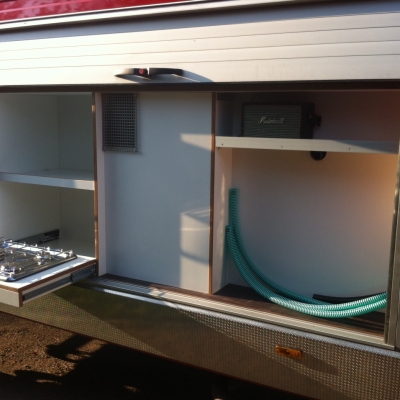

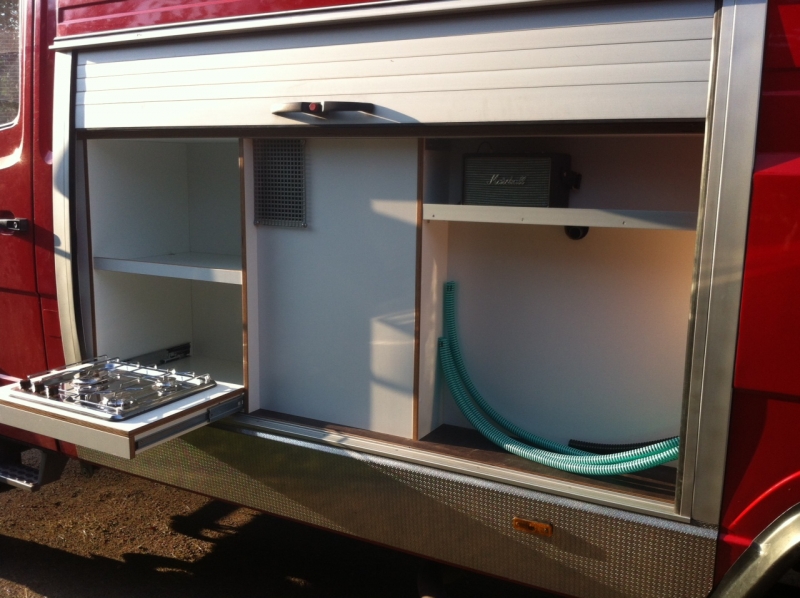

| Außenkochstelle | 3 flammiger Kocher Gas + Gasgrill und ausklappbarer Arbeitsplatte (Noch nicht fertig) |

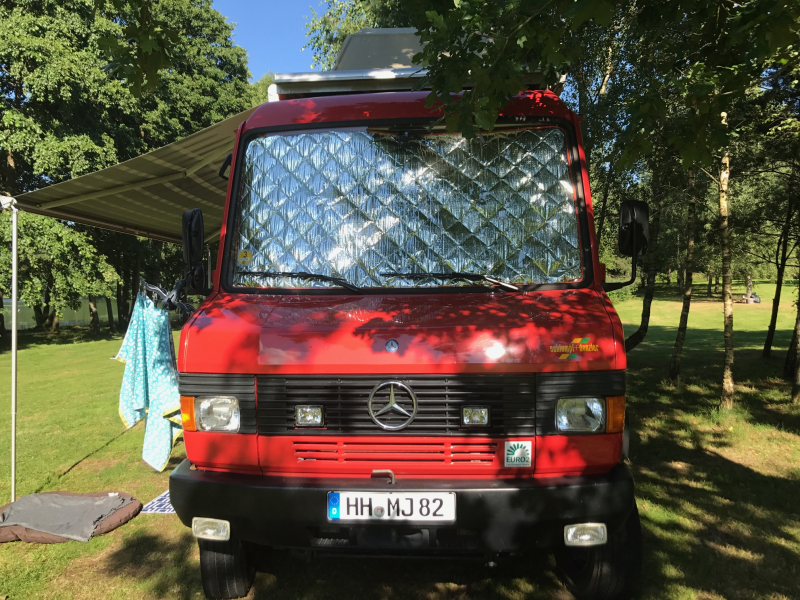

| Markise | 2 x Thule Omnistor mechanisch |
| Sonstiges | |
|

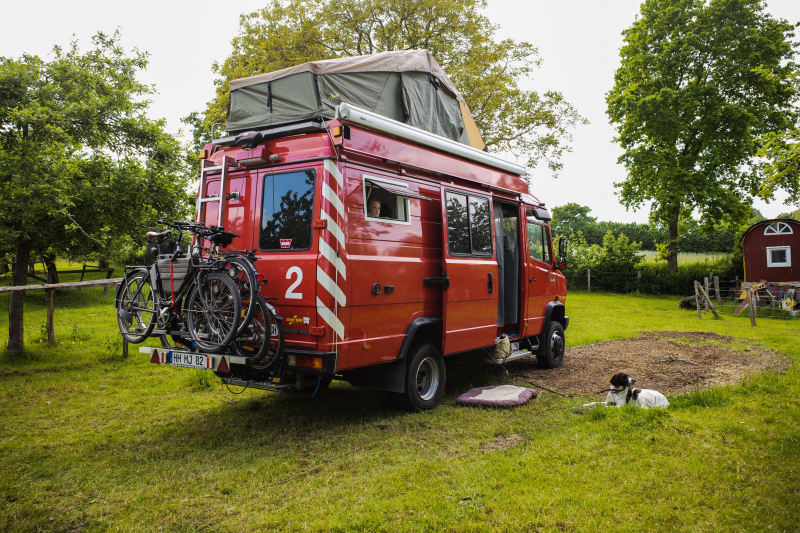

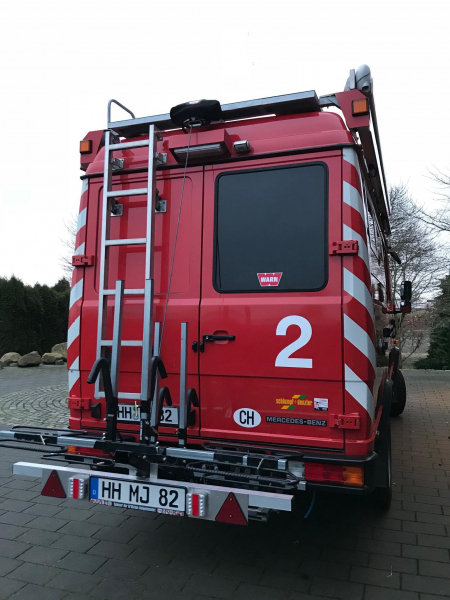

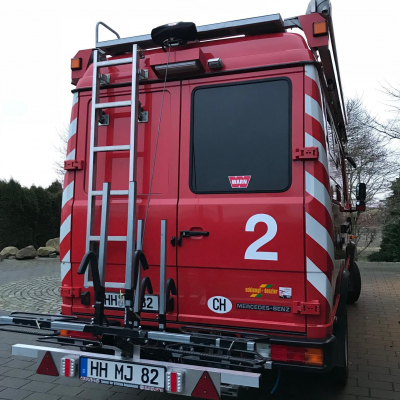

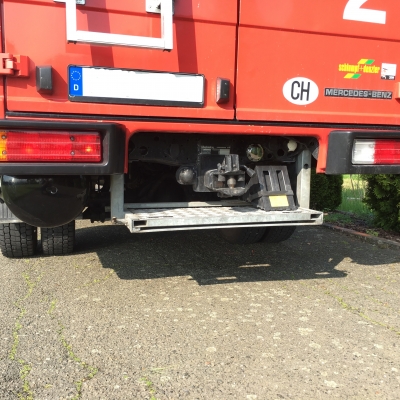

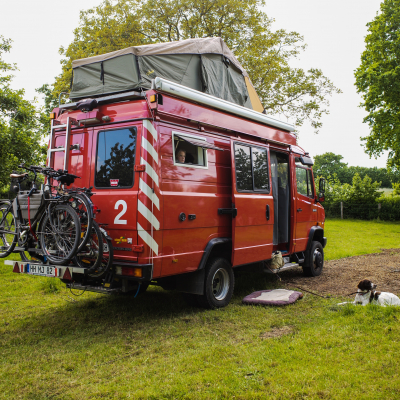

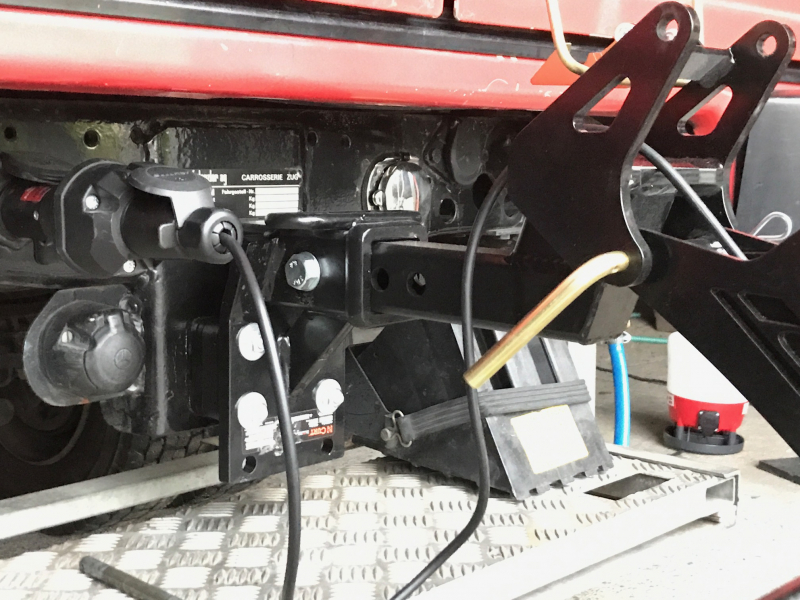

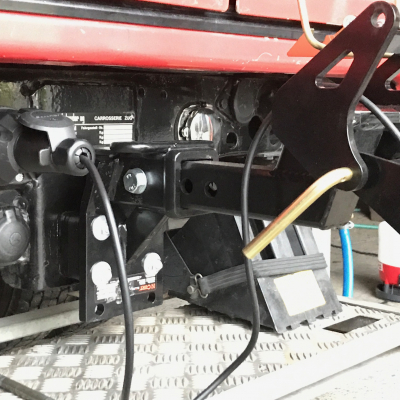

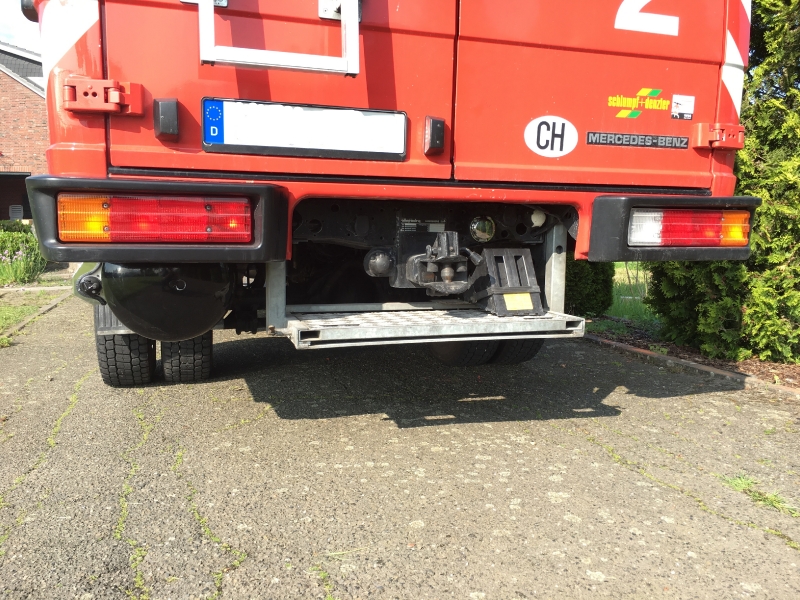

In Planung ist noch ISI Bicycle Carrier, aber dafür muß noch was an der Anhängerkupplung umgebaut werden Jetzt fertig ISI Fahrradträger mit Seilwinde für 4 Fahrräder | |
