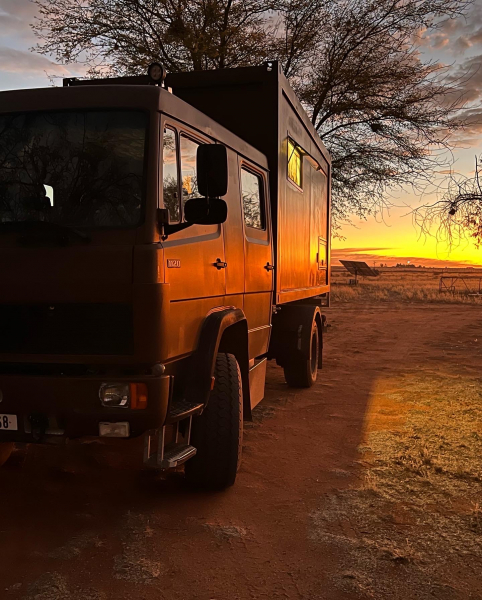

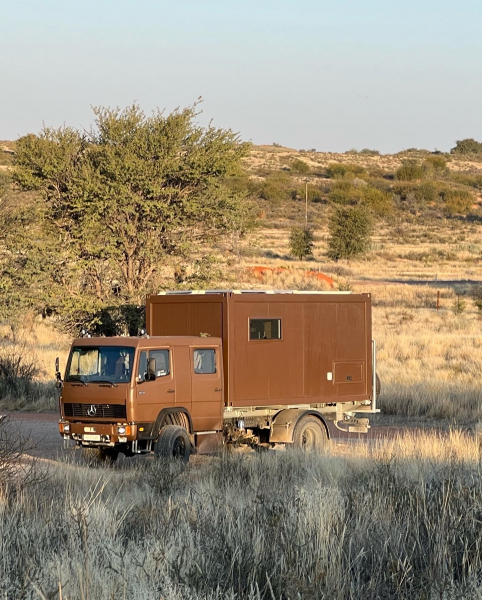

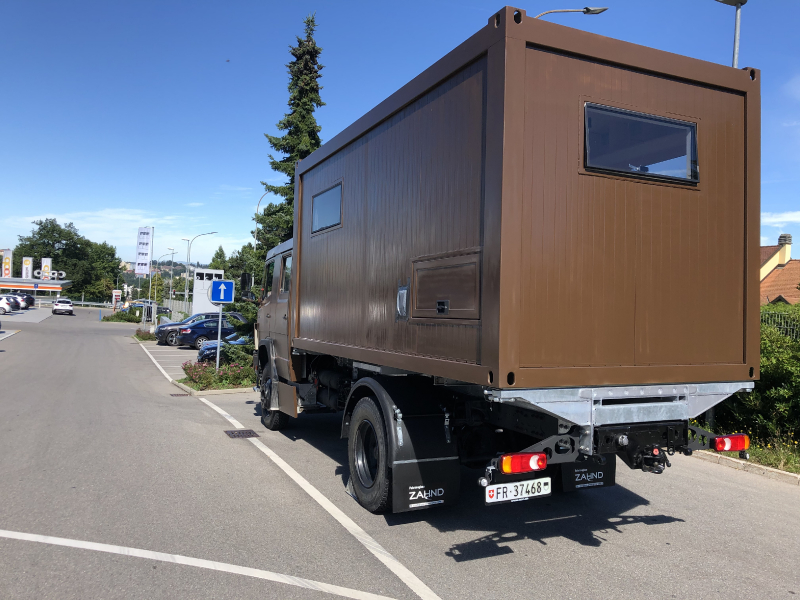

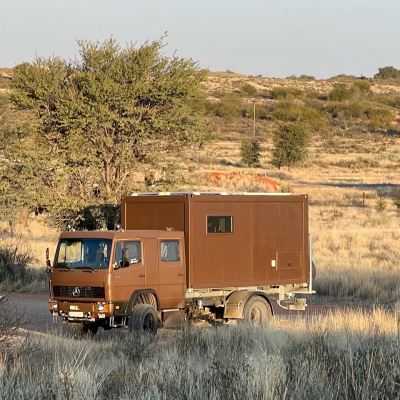

MobileChalet (#1538)
Fahrendes Chalet... liegt uns mehr als ein fixes... Das Fahrzeug hat noch keinen Namen, aber sobald da der Wohnkoffer drauf ist, wird es getauft :-)
Allgemeine Angaben

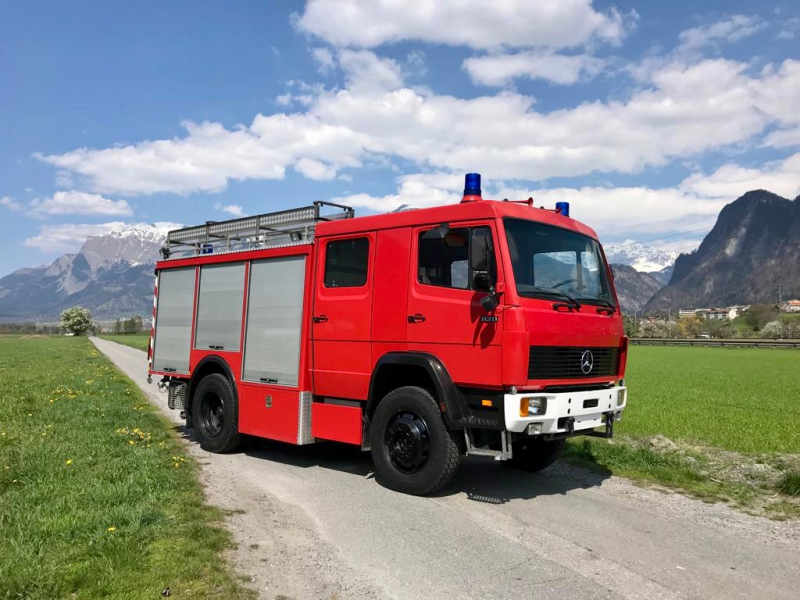

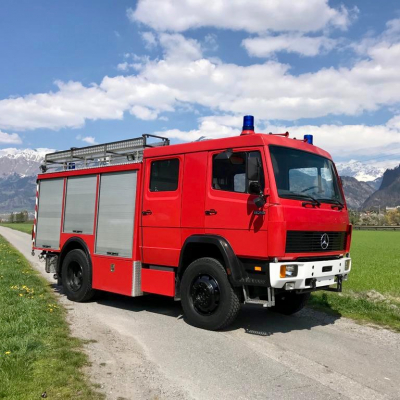

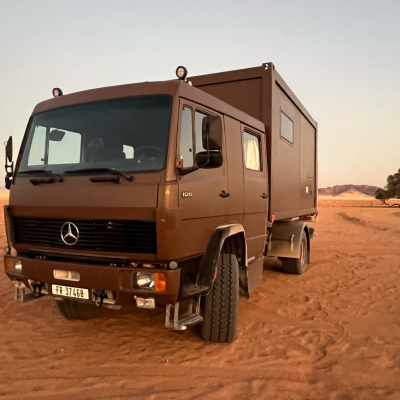

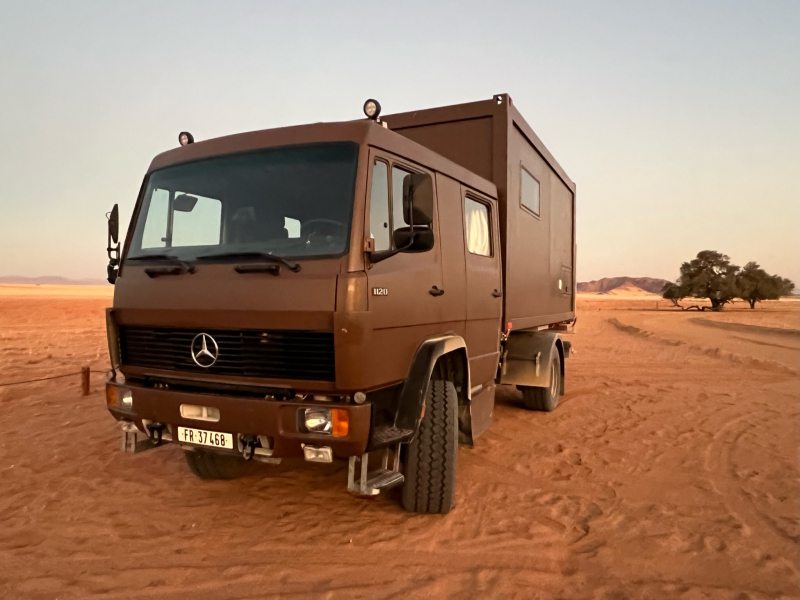

Fahrzeughersteller und Typ | Mercedes 1120 AK |
---|---|
Name des Halters | Michel |
Land der Zulassung | Schweiz |
Webseite | Instagram #mobilechalet |
Baujahr | 1988 |
Fahrzeug steht zum Verkauf? | Nein |
Motor
Motortyp | OM366 |
---|---|
Hubraum | rund 6 Liter |
Zylinderzahl | 6 |
Motorleistung in PS | 240 |
Drehmoment | hoffentlich genug :-) |
Sonstiges | |

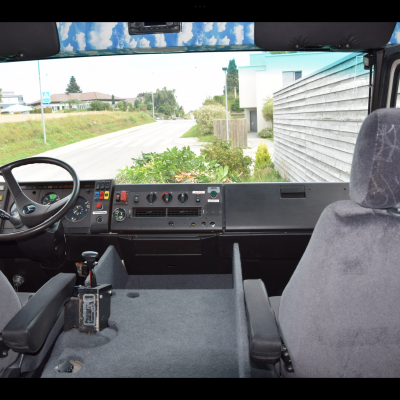

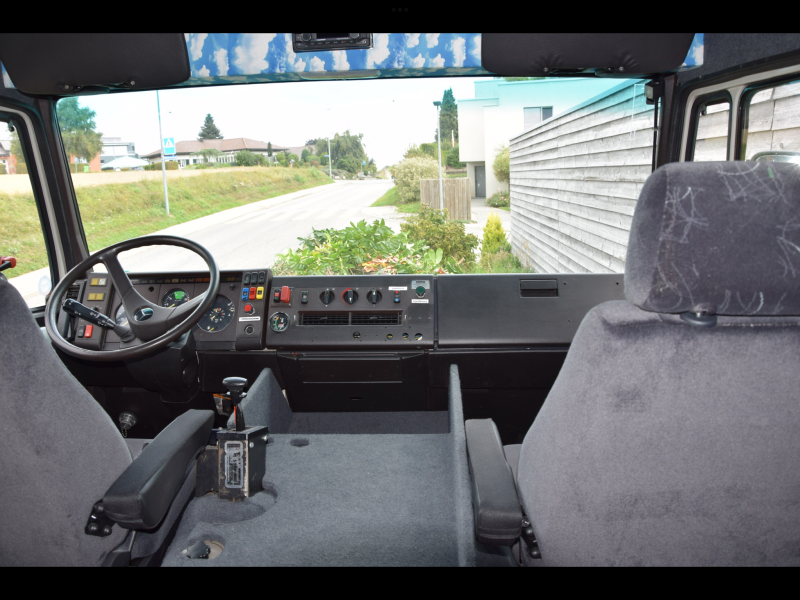

kurze Doppelkabine, Automat von ZF, zusätzlicher Retarder stufenlos, Autoradio DAB+/CD/Bluetooth/Freisprechen, Öler für Druckluftleitungen |

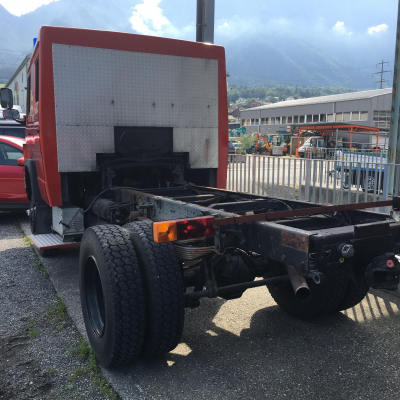

Fahrgestell
Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
---|---|

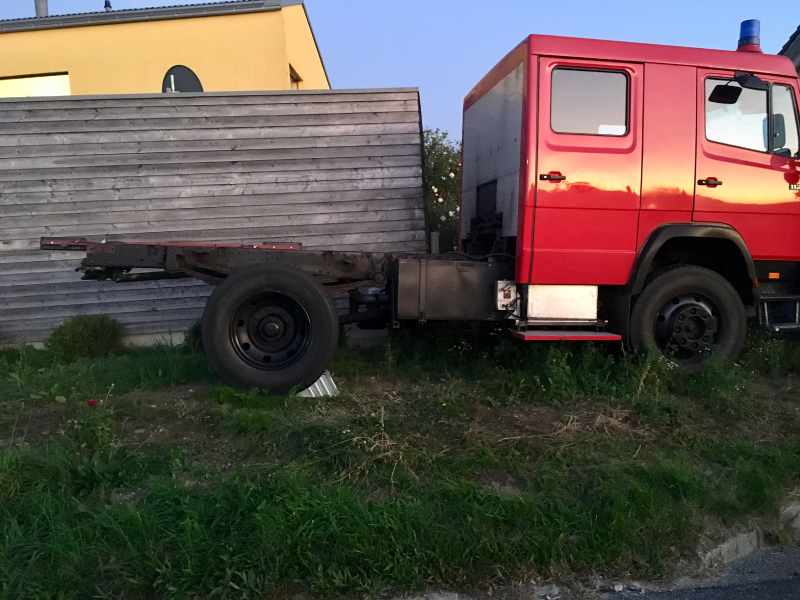

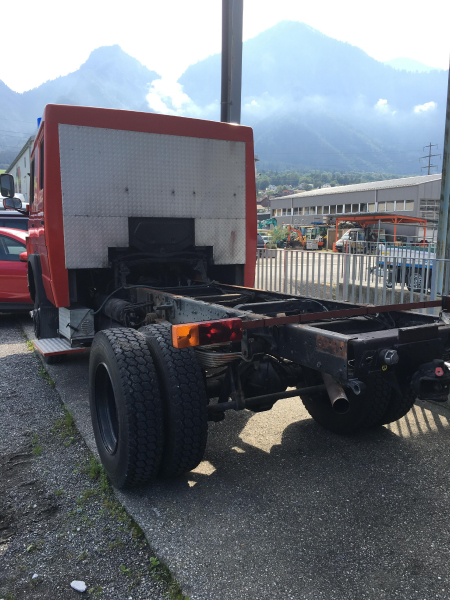

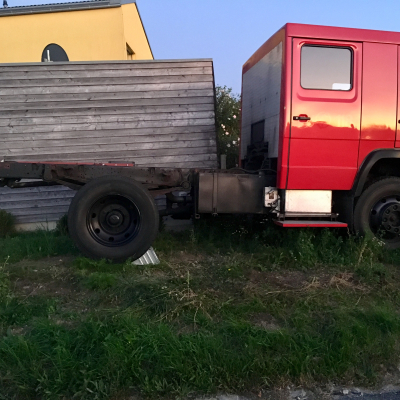

Radstand | Früher 343 cm; verlängert auf 415 cm durch Zahnd Plaffeien |

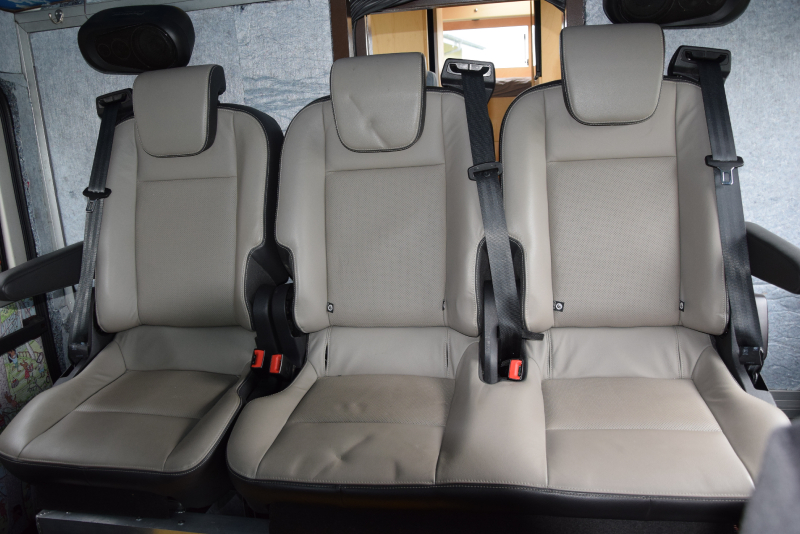

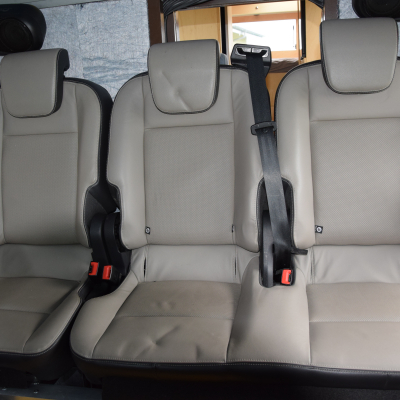

Anzahl der zugelassenen Sitze | 6. verfügbar 5 - vorne 2 neue, lufgefederte Grammer Amarillo, hinten drei Einzelsitze aus Leder mit integrierten Sicherheitsgurten |
Reifengröße | 22,5 Zoll |
Felgen | Stahlfelgen |
Reifenart | 385 55 R22.5 (neu 2021) |
Tankkapazität | 650 l (ein Tank) |
Dieselfilter | Ja |
Sonstiges | |

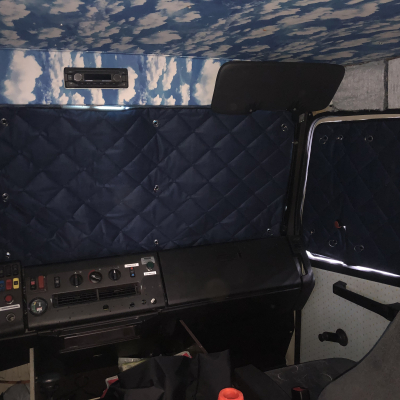

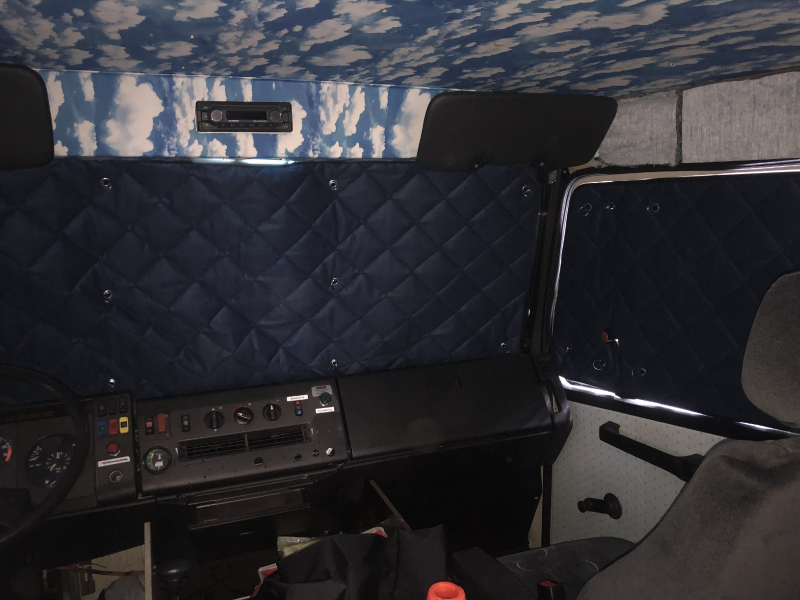

Beidseitig bei Einstieg in die Kabine hat die Carrosserie Bleche eingeschweisst - war durchrostet. ADMS Anti-Fibrationsschicht, schalldämpfende Schicht und Teppich in Kabine nachgerüstet. Wände mit Filz verkleidet, Blidimax Black Verdunklung in der ganzen Kabine. | |
Allrad zuschaltbar oder permanent | Permanent |
Differenzialsperren | Mitte, Hinten |

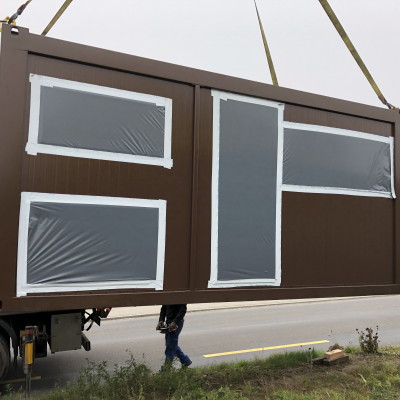

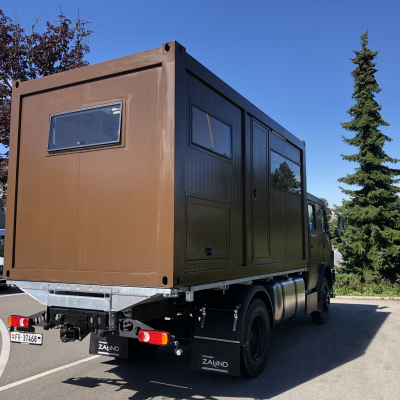

Aufbau

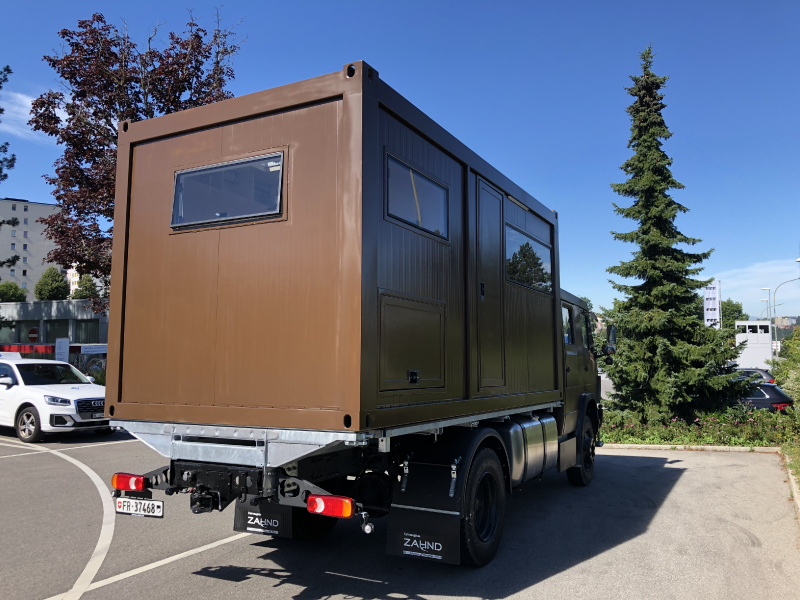

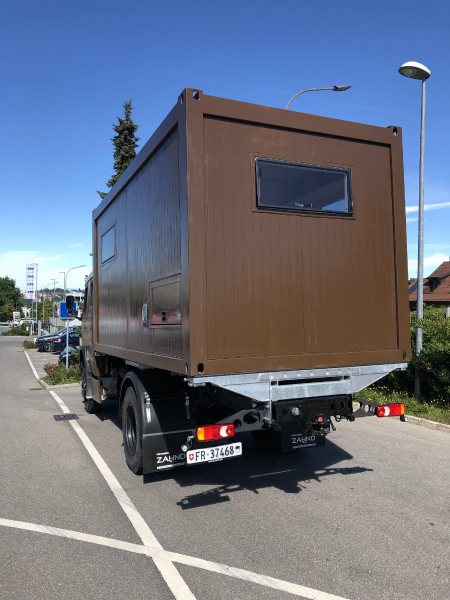

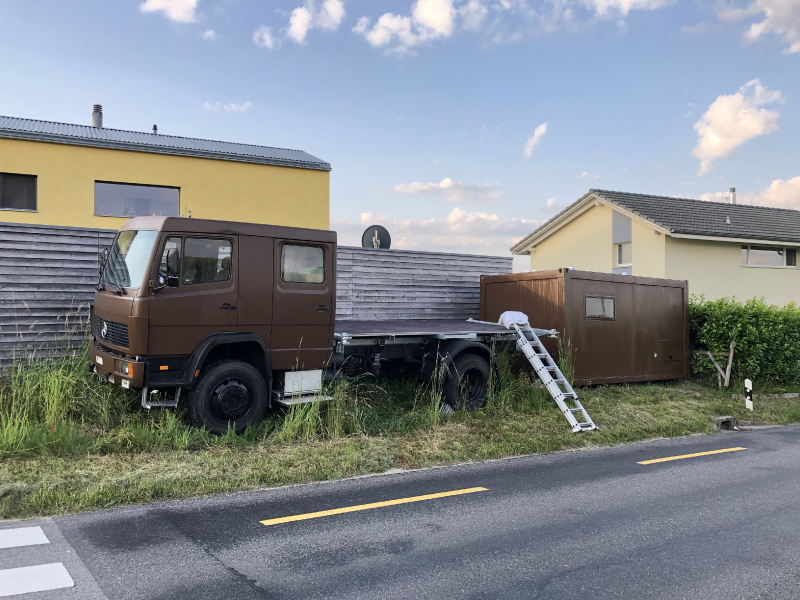

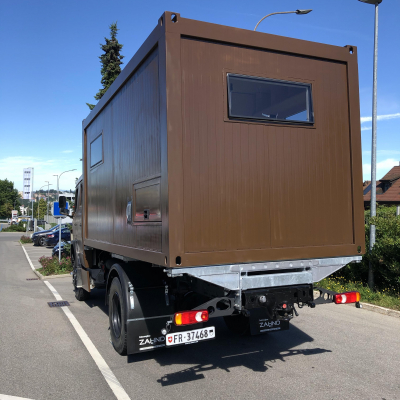

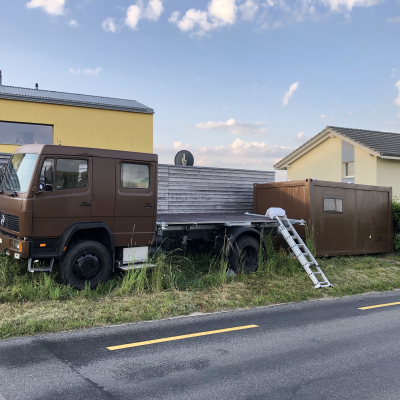

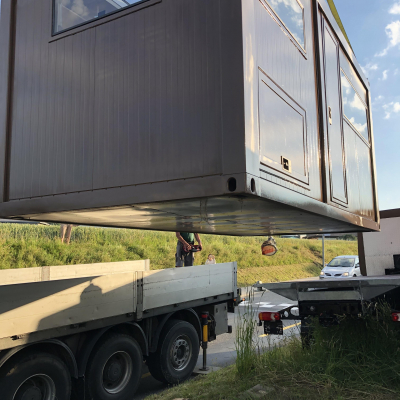

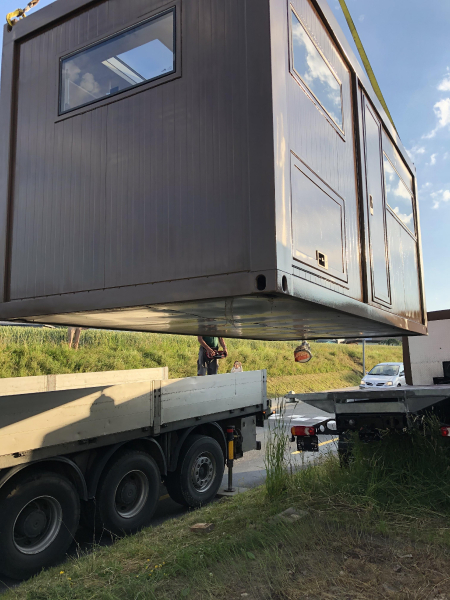

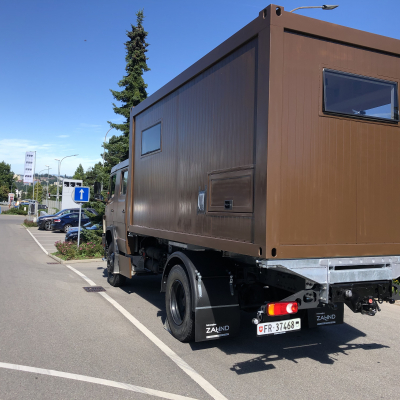

Aufbauhersteller | Wohncontainer |
---|---|
Kabinenmaße (Innen) | LxBxH: 470 x 220 x 210 cm |
Kabinenmaße Abmessungen (außen) | LxBxH: 482 x 232 x 235 cm |
Material der Kabine | Stahlrahmen |
Art und Stärke der Dämmung | Wände 60 mm, Boden und Decke 100 mm Dämmung |

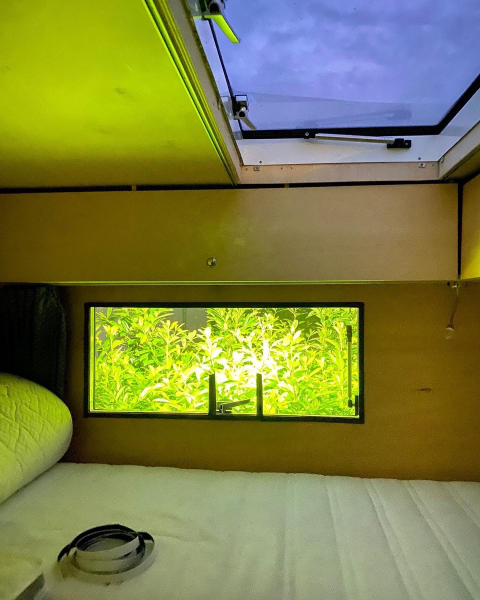

Anzahl der Schlafplätze | 2+2; festes Doppelbett 160x200 cm, Bett in Kabine 90x200 und Bett bei Essecke 90x185 cm |

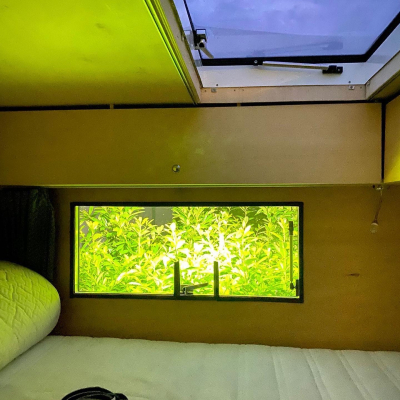

Fenster | Outbound |

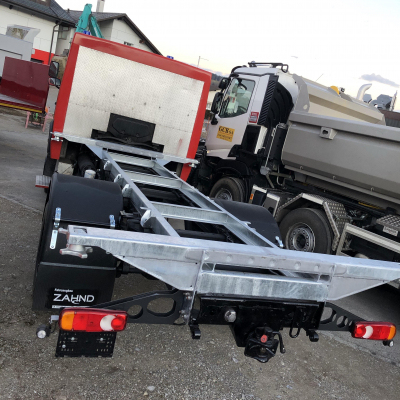

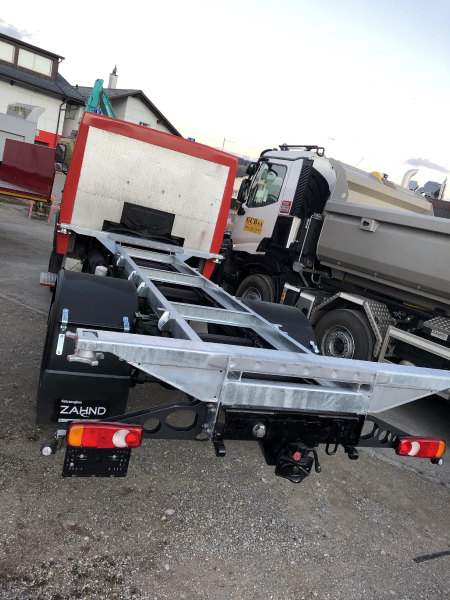

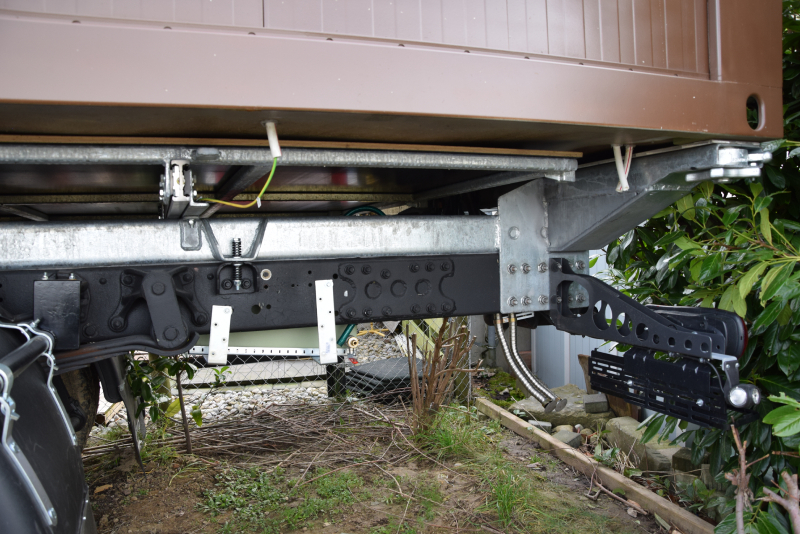

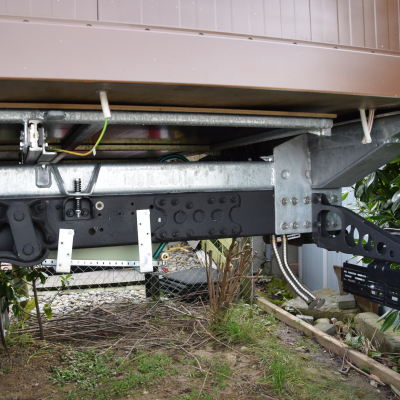

Zwischenrahmen | Federlagerung verzinkt, Container ist in sich stabil. Befestigung mit vier Containerlocks |
Sonstiges | |

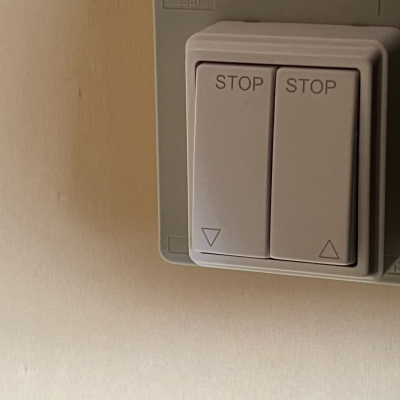

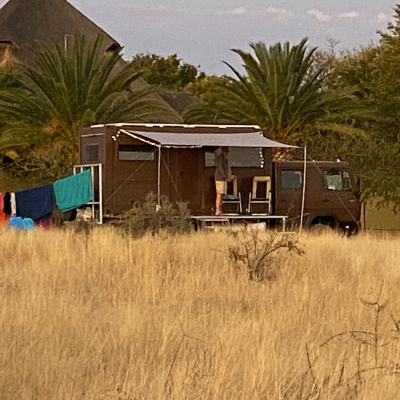

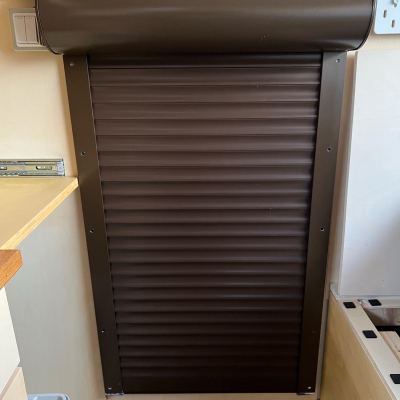

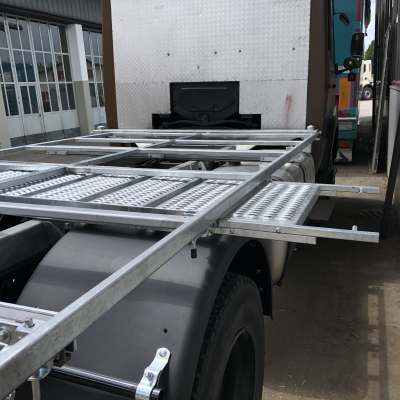

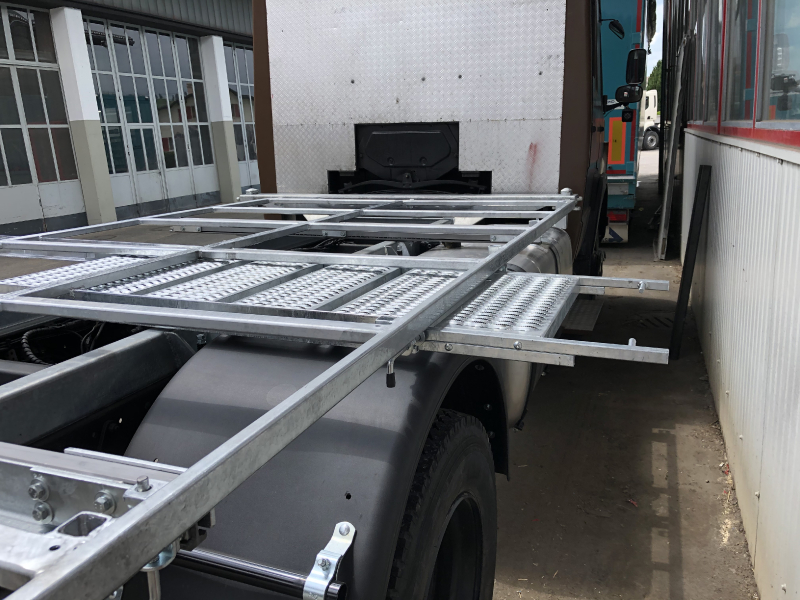

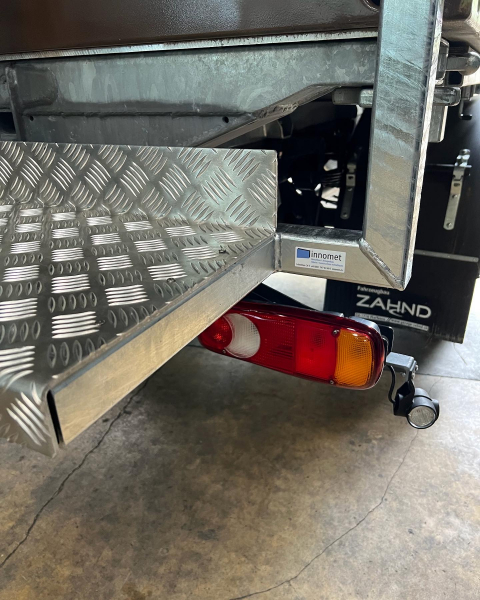

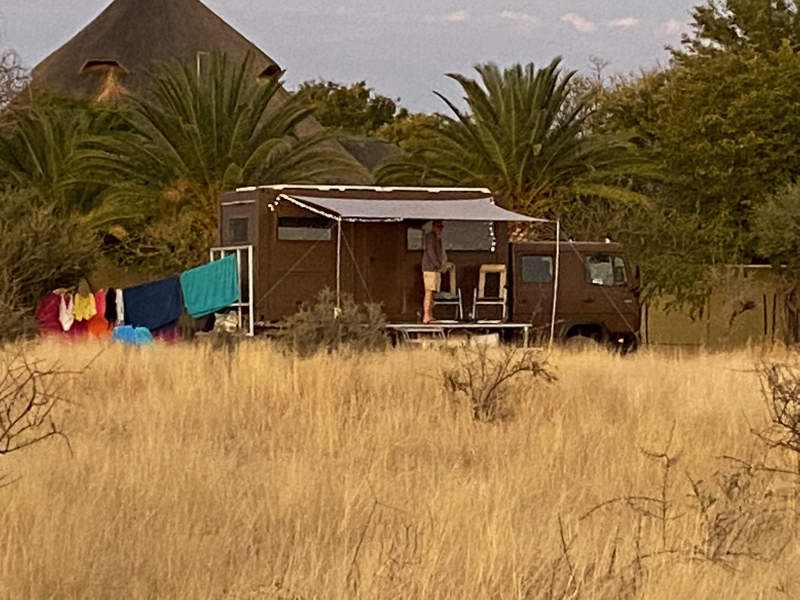

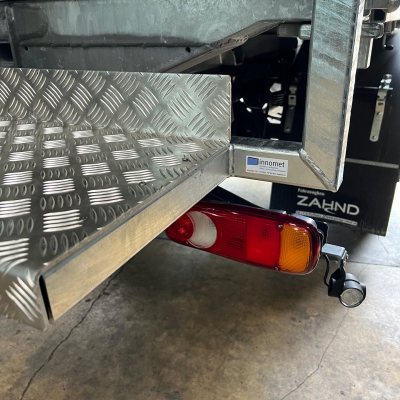

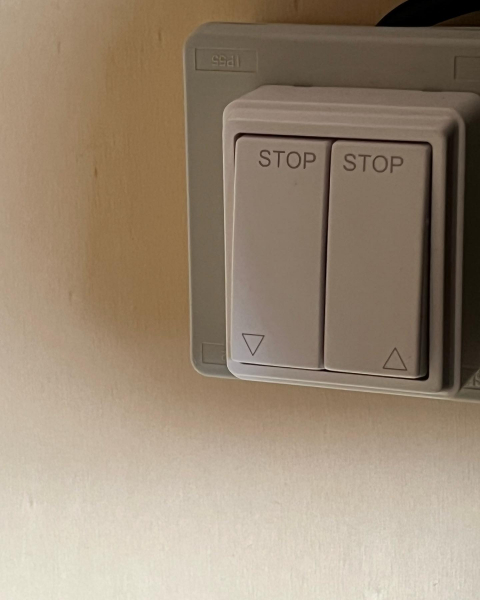

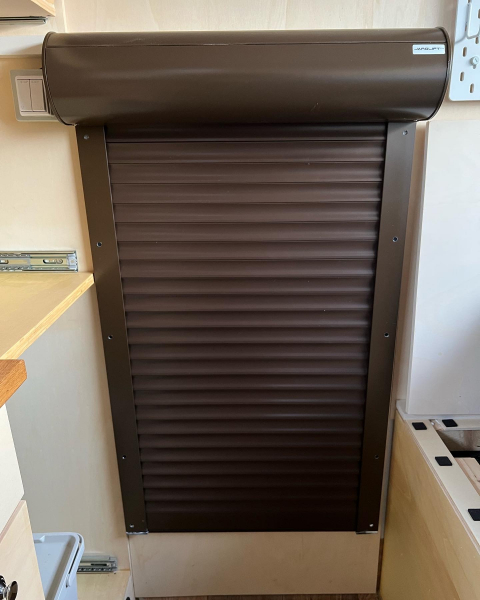

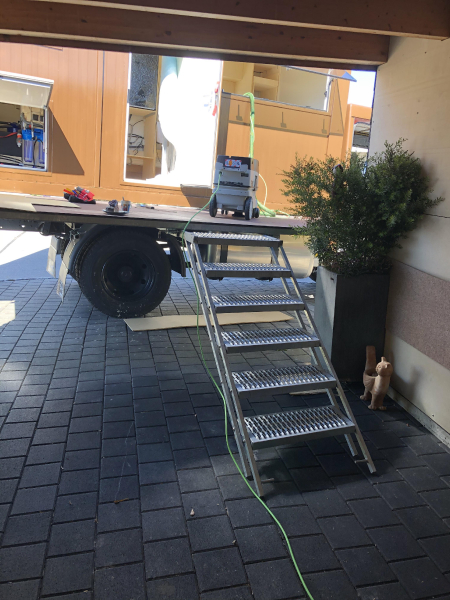

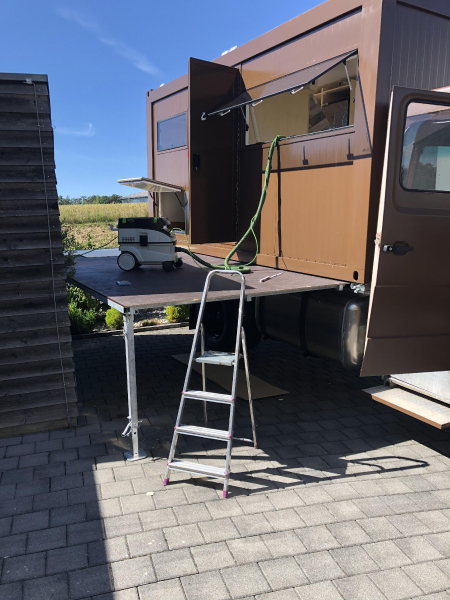

Ausziehbare Terrasse im Zwischenrahmen damit wir beim Sundowner in der Wildnis Afrikas nicht vom Löwen gefressen werden :-) Grösse rund 2x4,5 Meter. Auszug mittels Schwerlastauszügen, gesamte Konstruktion verzinkt und Terrasse mit WisaWire Platten (wetterfest). Durchgang 60x100 cm mit elektrischem, isoliertem und einbruchsicherem Rolladen verschliessbar (fürs verschiffen, damit keiner sie schönen Bulli Tassen mitnimmt :-)) |

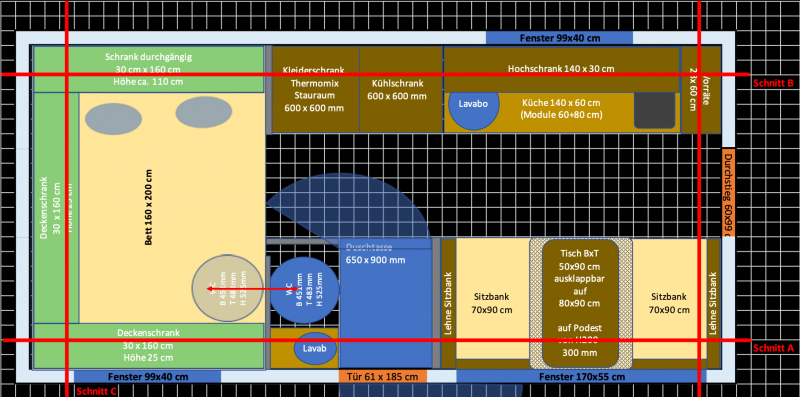

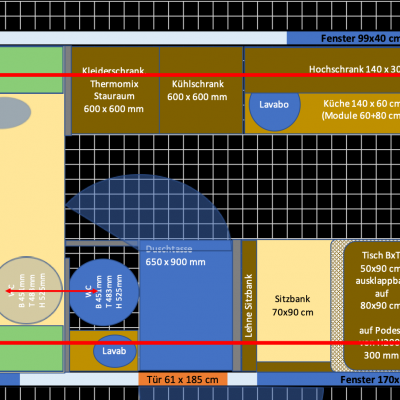

Grundriss
Erläuterung Grundriss | |
---|---|
Mit allen Vorzügen aus Ulrich Dolde's Buch über viele Monate geplant und wieder und wieder optimiert. Variante 5 von 23 Varianten haben wir realisiert. |
Möbelbau

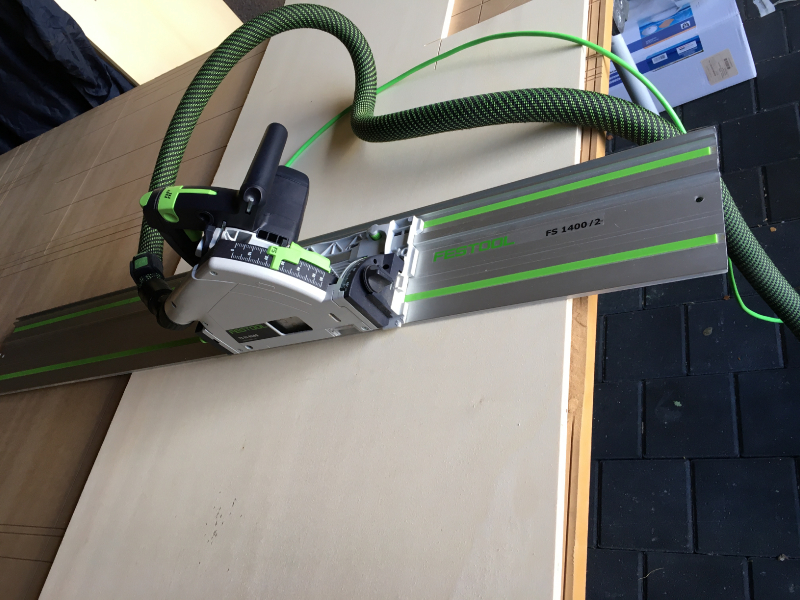

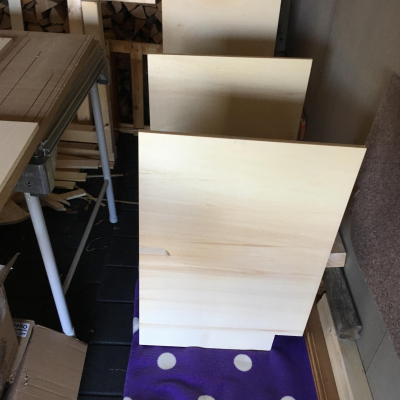

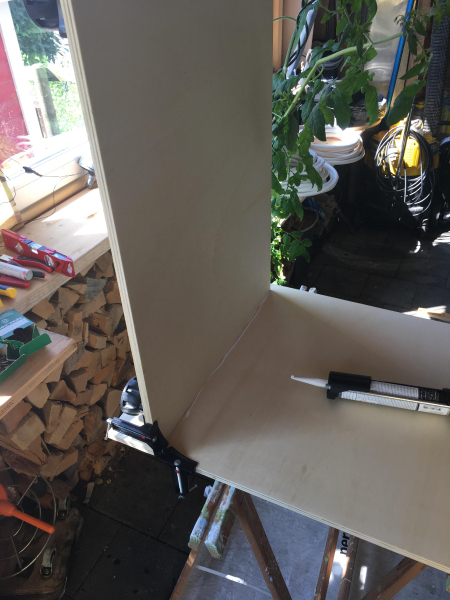

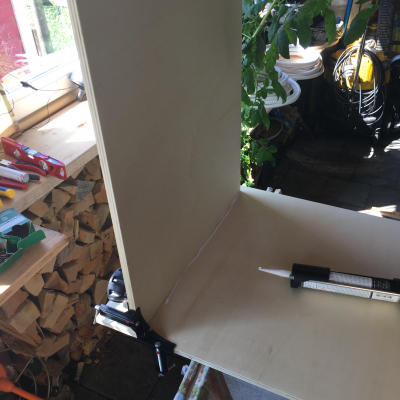

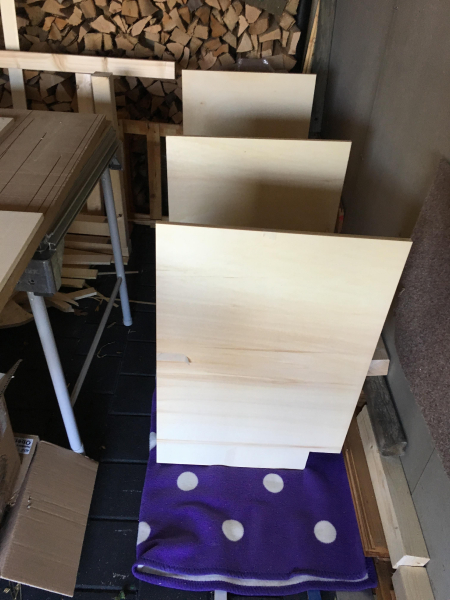

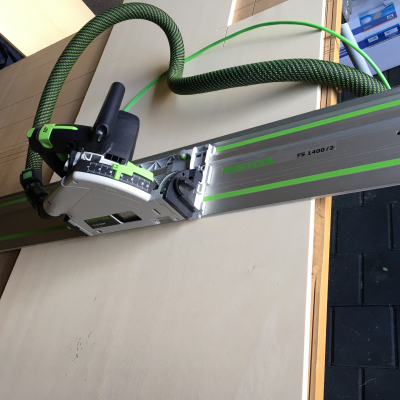

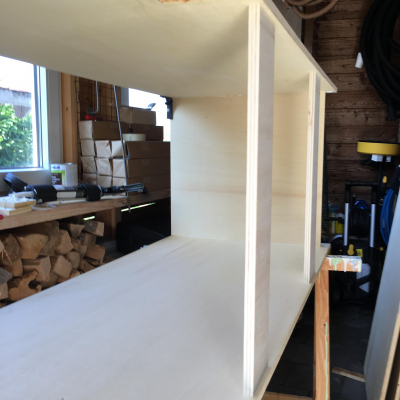

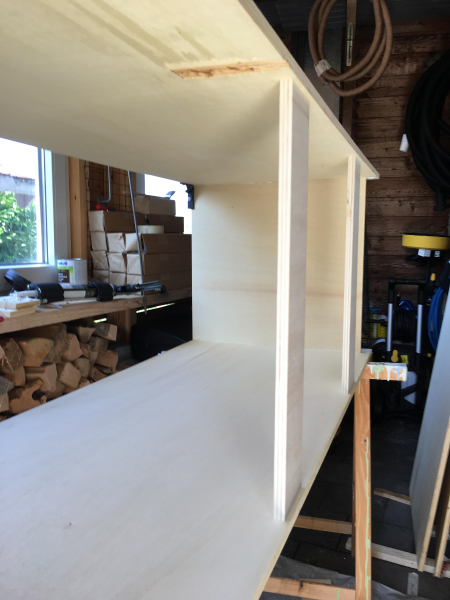

Material des Möbelbaus | Pappelsperrholzplatte |
---|---|
Sonstiges | |
Wollen diese möglichst in Natur belassen - Holz gefällt uns. Exponiere Flächen werden jedoch geölt mit Festool Öl und entsprechend geschliffen. |
Kocher

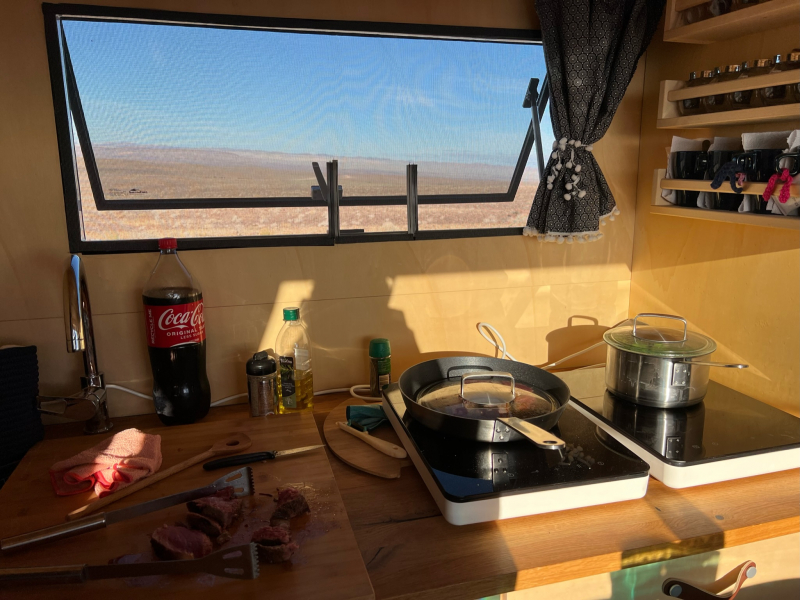

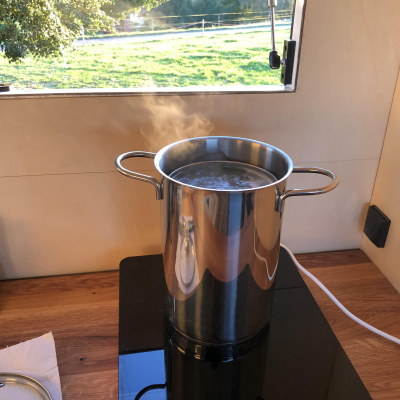

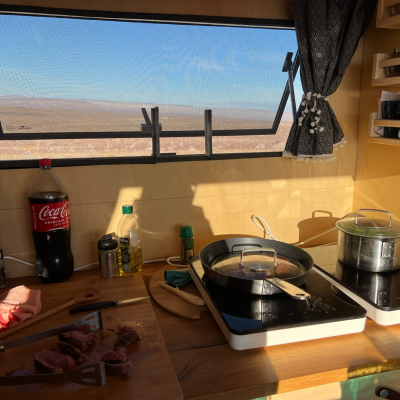

Kocher | Elektro Induktionsfeld 220 V |
---|---|
Gasinstallation | kein Gas |
Sonstiges | |
Genügend Strom für Induktion, Thermomix und Kaffeemaschine |
Kühlschrank, Kühlbox

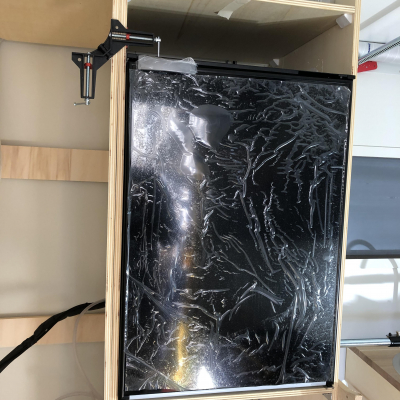

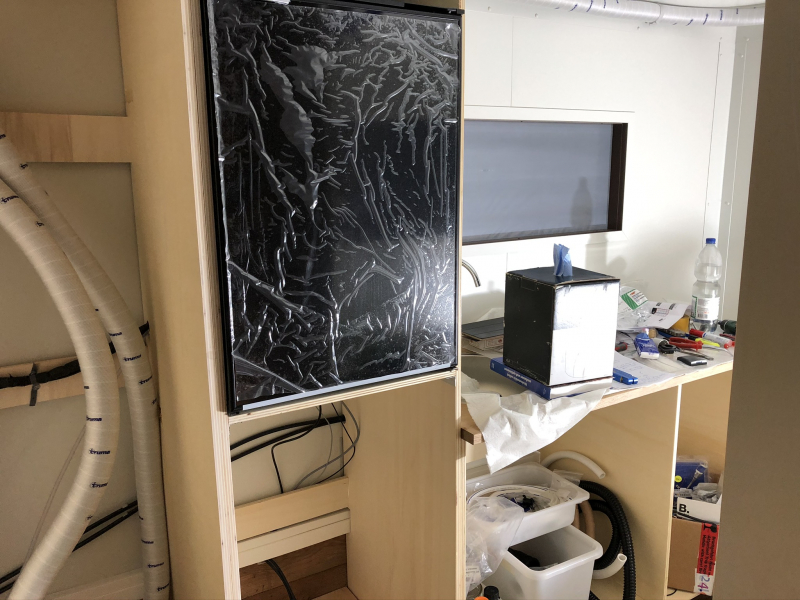

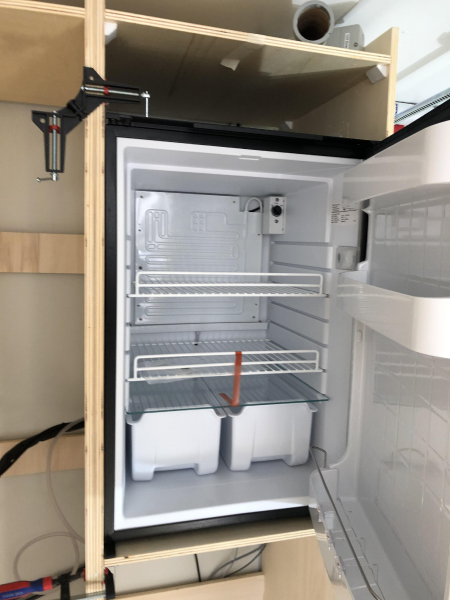

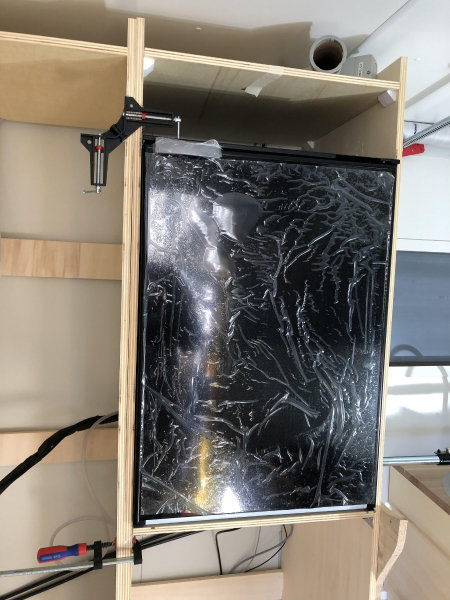

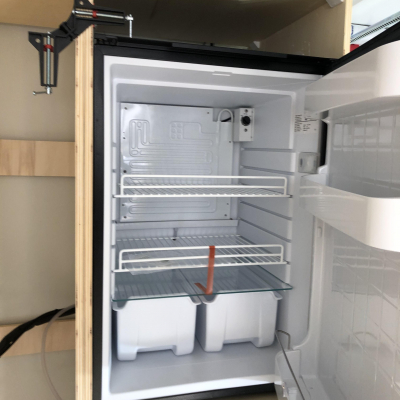

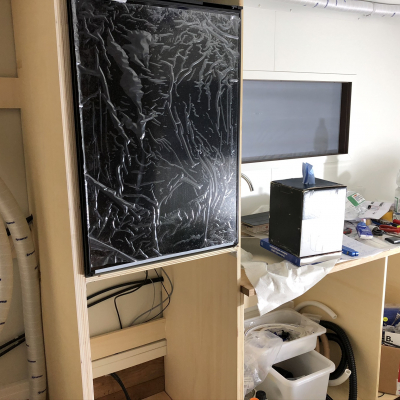

Hersteller und Typ des Kühlschrank | WEMO Kühlschrank (130 Liter) |
---|---|
Sonstiges | |

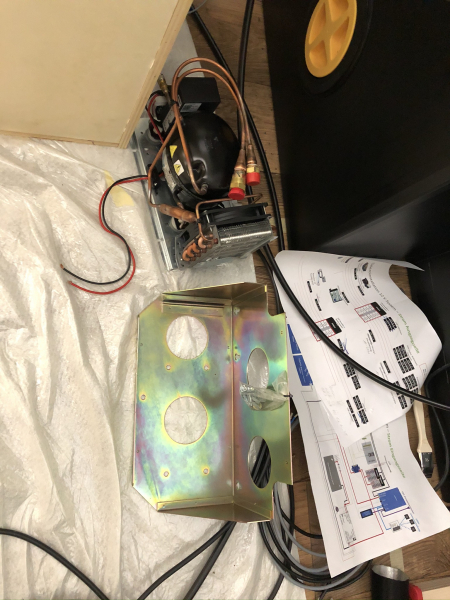

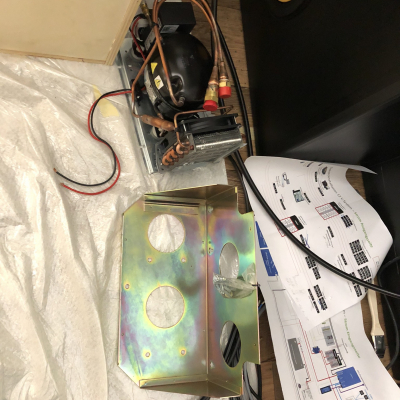

Kühlschrank mit abgesetztem Kompressor welcher im Stauraum montiert ist. |

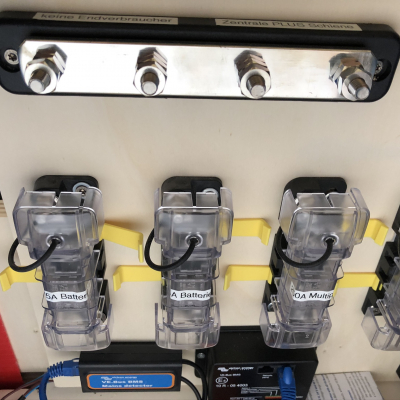

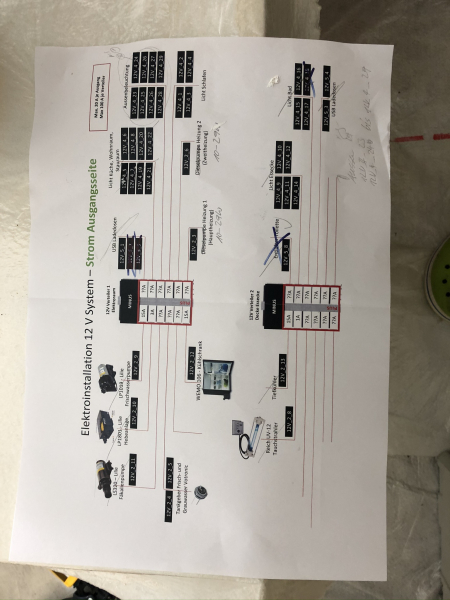

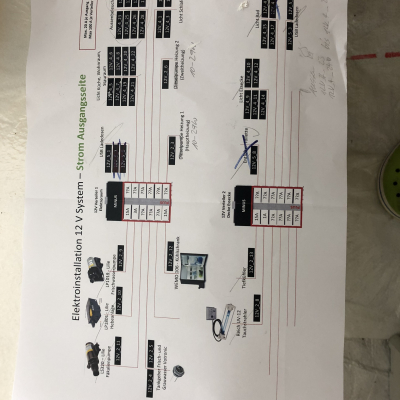

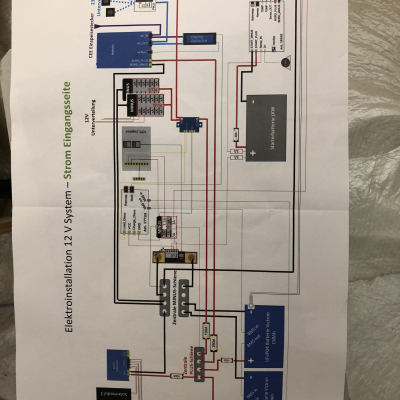

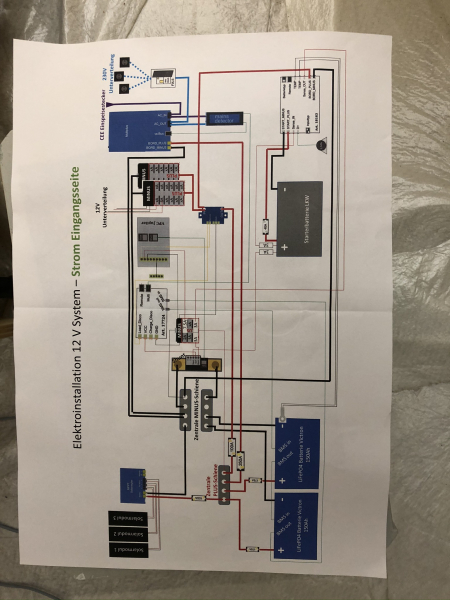

Stromkonzept
Stromspannung im Chassis | 24 V |
---|---|
Stromspannung im Aufbau | 12 V, 230 V |
Ladewandler 24-12V | Komplettes Konzept und Material von tigerexped. |
110V / 230V im Aufbau? | Ja |
Wechselrichter | Victron Multiplus 3000VA |
Sontiges | |

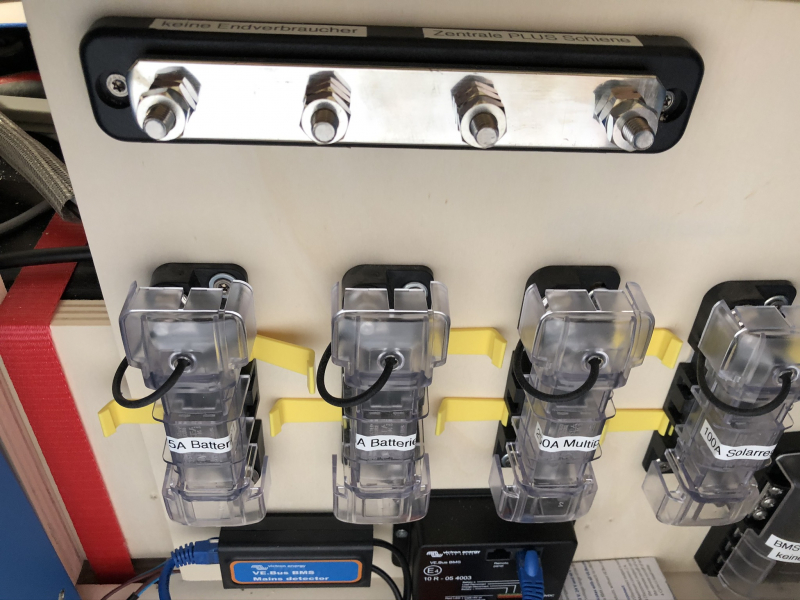

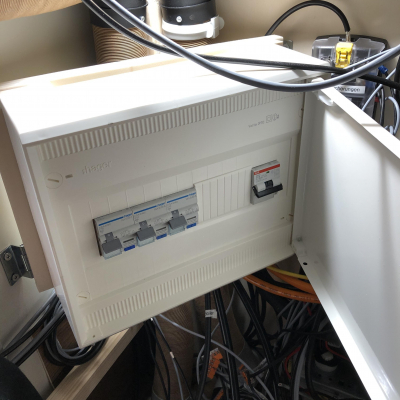

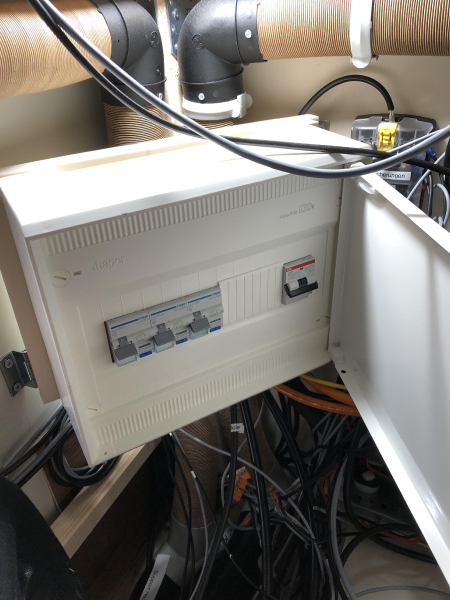

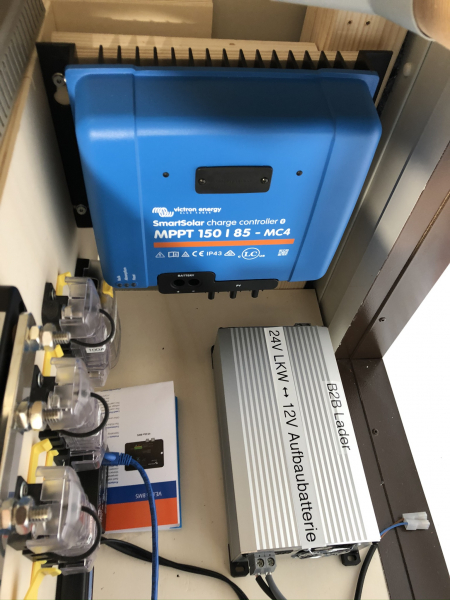

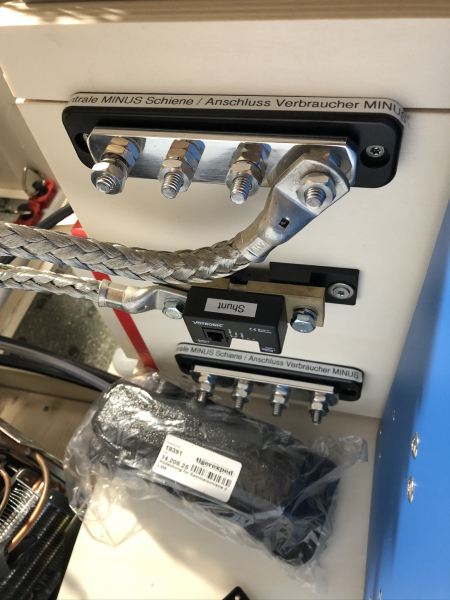

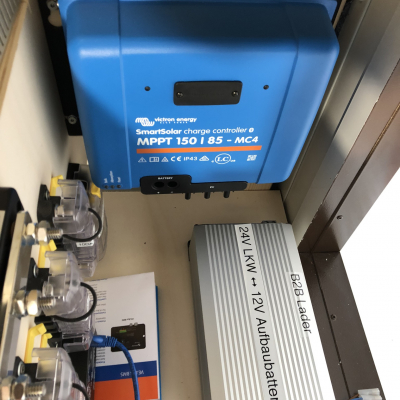

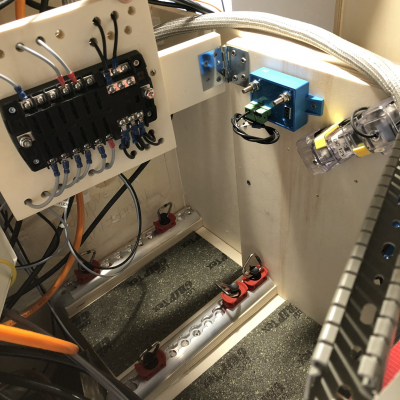

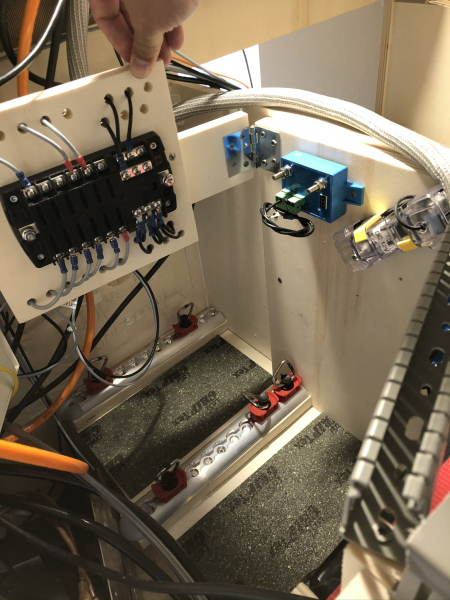

B2B Lader 45A von Victron. Gesamtes Stromkonzept durch tigerexped, alle Komponenten inkl Anleitungen, Stecker, etc. von tigerexped. Anschluss Lader an Lichtmaschine und LKW Batterien, Anschuss der ganz dicken Kabel im Aufbau, Nachkontrolle Stromanschlüsse, Einbau Autoradio durch erfahrenen Autoelektriker. 230v Einspeisung sowie 230V Sicherungsautomaten durch Hauselektriker geprüft und abgenommen. |
Batteriekapazität im Aufbau
Batteriekapazität im Aufbau | 300 Ah |
---|---|
Batterietyp | LiPeFO4 |
Batterieladegerät für Aufbaubatterien | Victron |

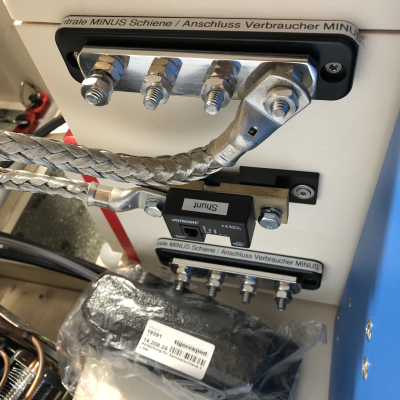

Batterieüberwachung | Victron (MON System von tigerexped) |
Sonstiges | |
2 Hauptschalter: Bordnetz und Eingang Strom von Solarladeregler |
Stromgewinnung
Solarkapazität | Knapp über 1000 Wp |
---|---|
Solarregler | Victron (1 stk.) |
Brennstoffzelle | Nein |
Generator | Nein |
Sonstiges | |
3 Solarpanelen auf dem Dach (je 1x2 Meter Fläche). |
Heizung

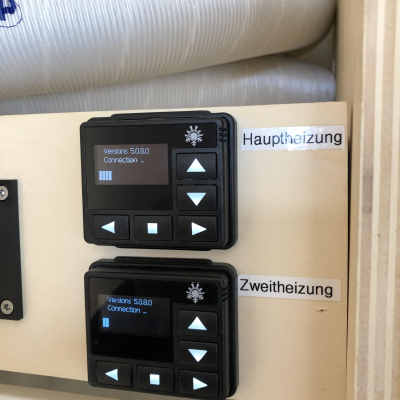

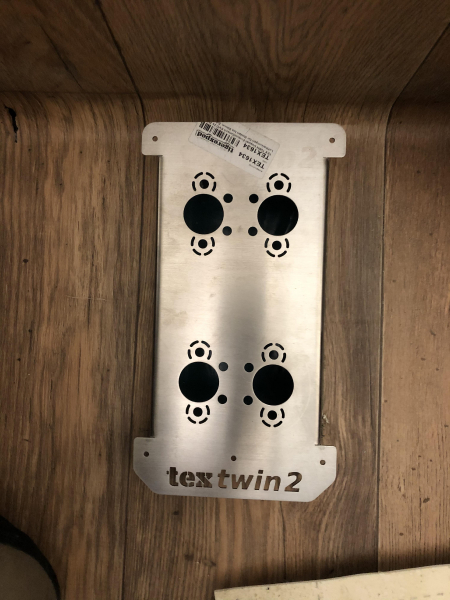

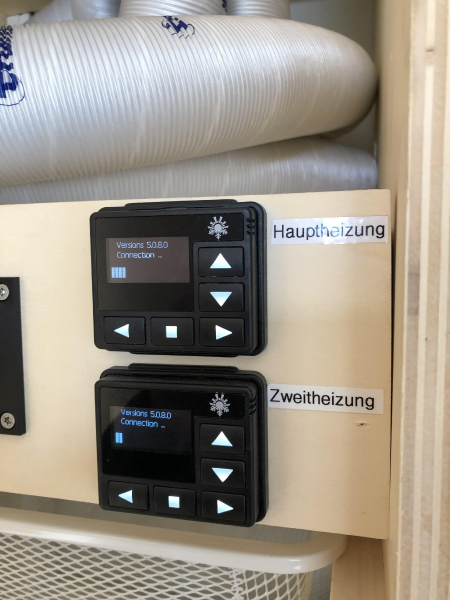

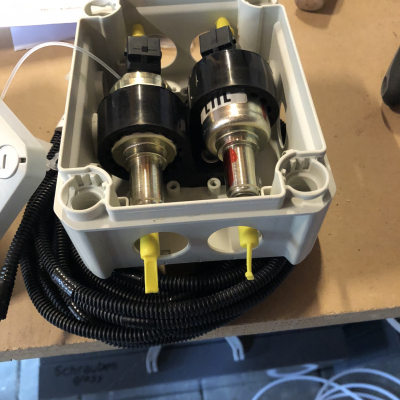

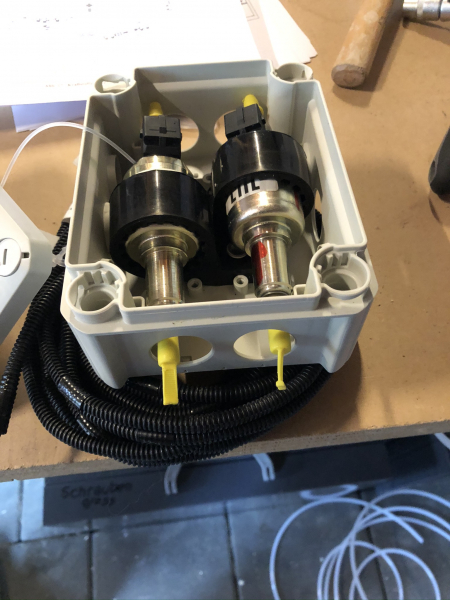

Hersteller und Typ der Heizung | 2x Autoterm, je 2 kw. Primär- und Sekundärheizung. Beide Luft. |
---|---|
Warmwasseraufbereitung | Aufwärmen Wasser mit Heissluft Heizung und Strom. 10 Liter Boiler von tigerexped (Warmduscher-Kit). |
Fahrerhausheizung | Standheizung von Eberspächer (deaktiviert) |
Sonstiges | |

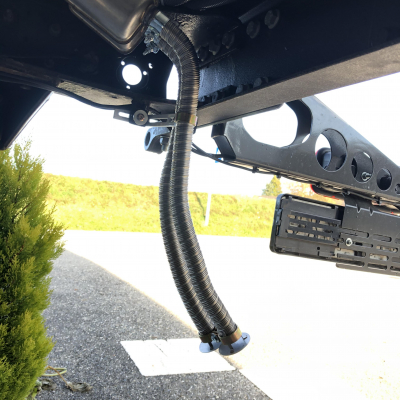

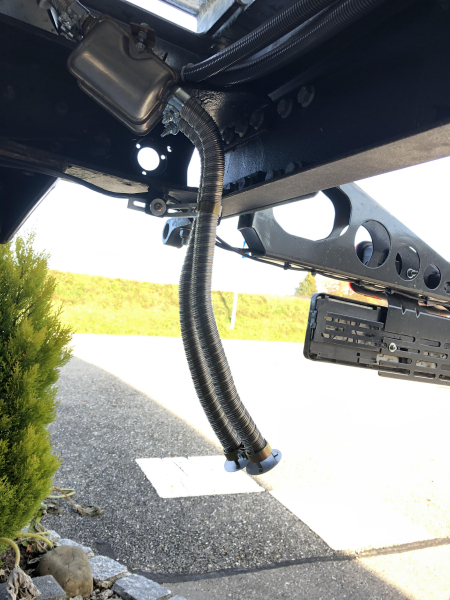

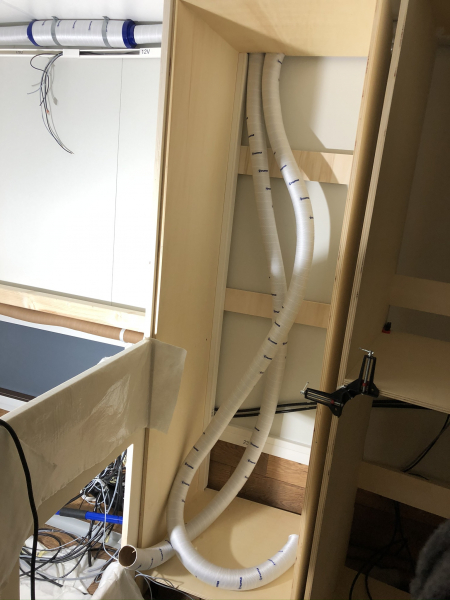

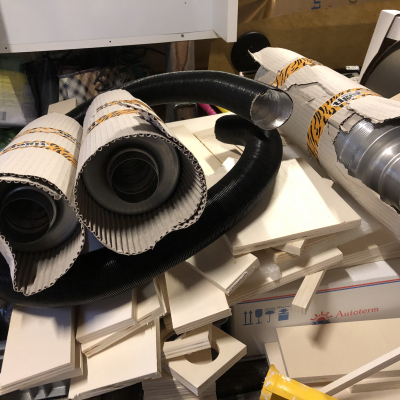

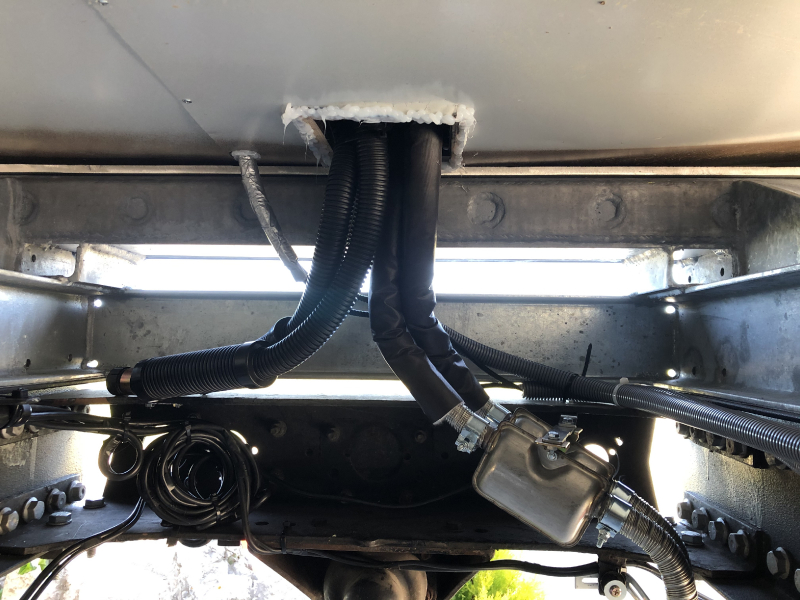

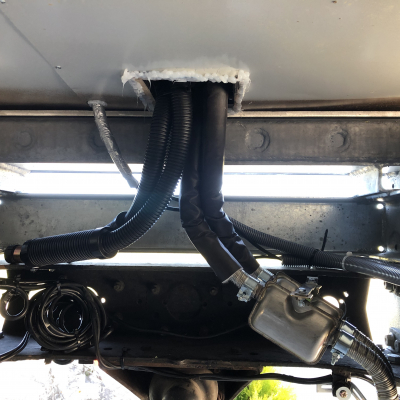

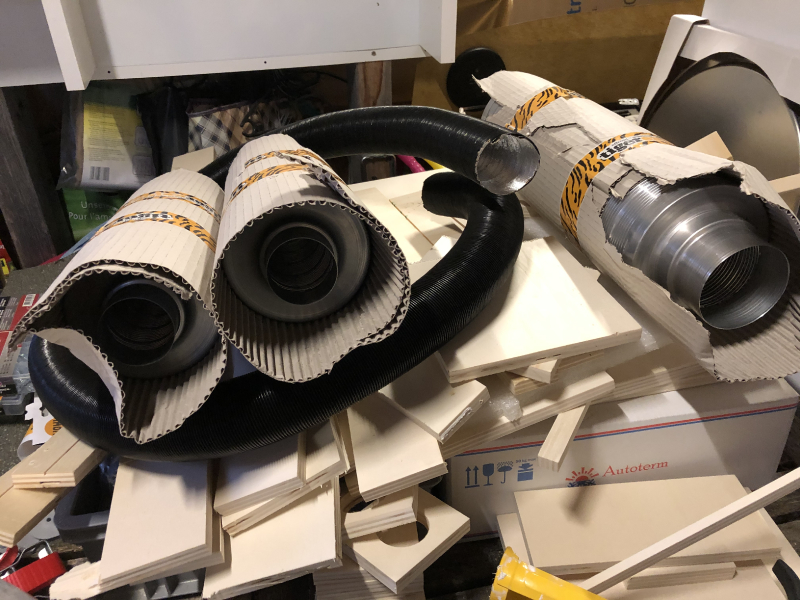

Schalldämpfer für beide Heizungen (Ansaugung) und 90mm Schalldämpfer für Warmluftverteilung |
Gasanlage
Erläuterung Gasanlage | |
---|---|
Kein Gas. Gibts im fernen Ausland kaum und ist mir zu gefährlich. |
Wassersystem

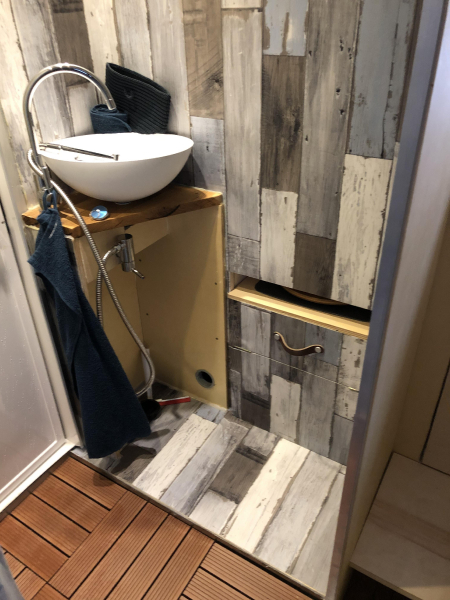

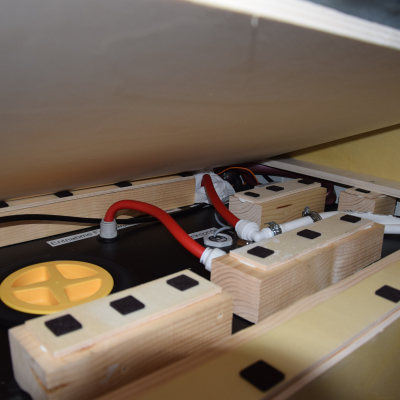

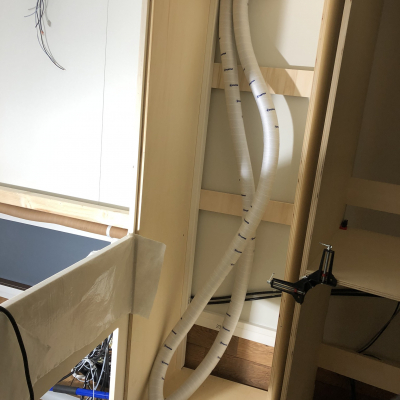

Wasserführung | UniQuick System, von und zu Frischwassertank Lilie 12mm Schläuche |
---|---|
Wasserfiltersystem | DIY System mit zwei Filtern 3uM und 5uM |
Volumen der Frischwassertanks | 300 Liter Haupttank und 300 Liter Reservetank (beide innerhalb Container frostsicher verbaut) |

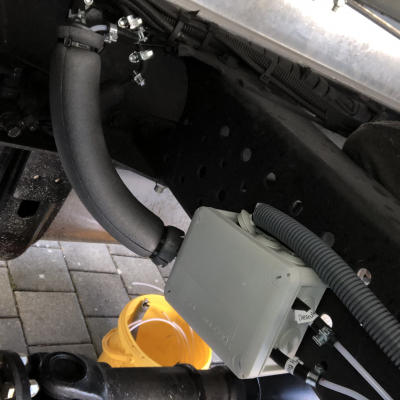

Volumen der Abwassertanks | Nur Grauwasser: 100 Liter im Zwischenrahmen verbaut |
Sonstiges | |

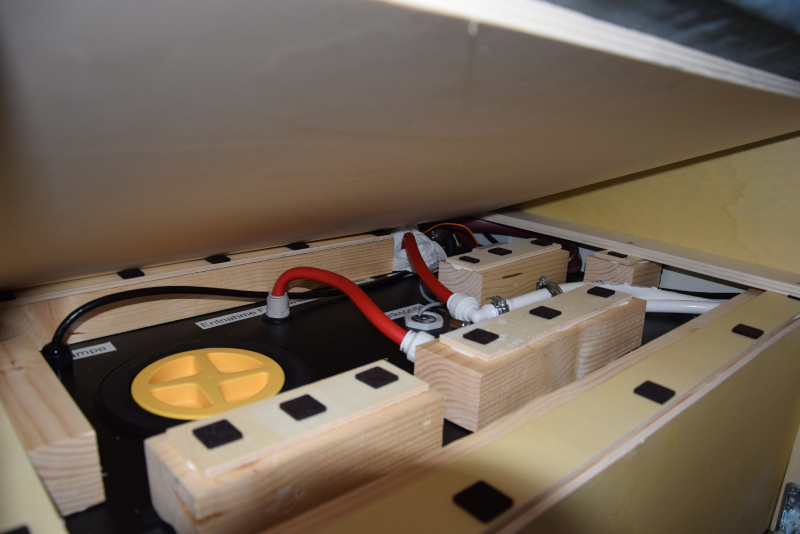

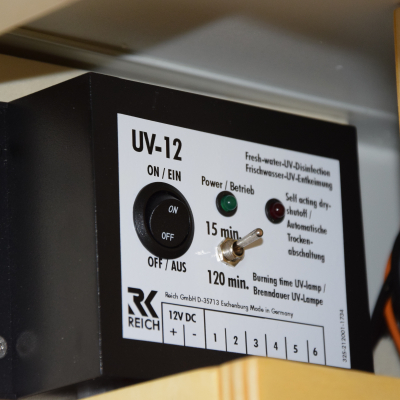

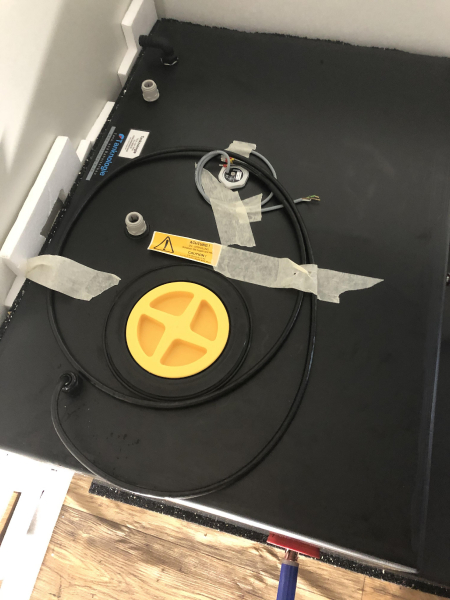

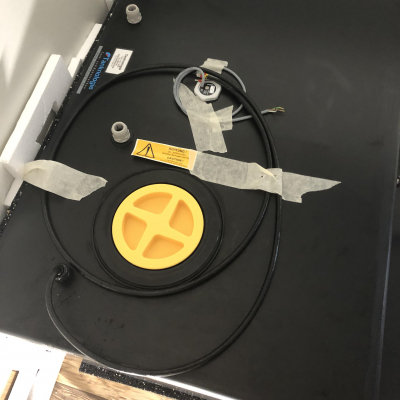

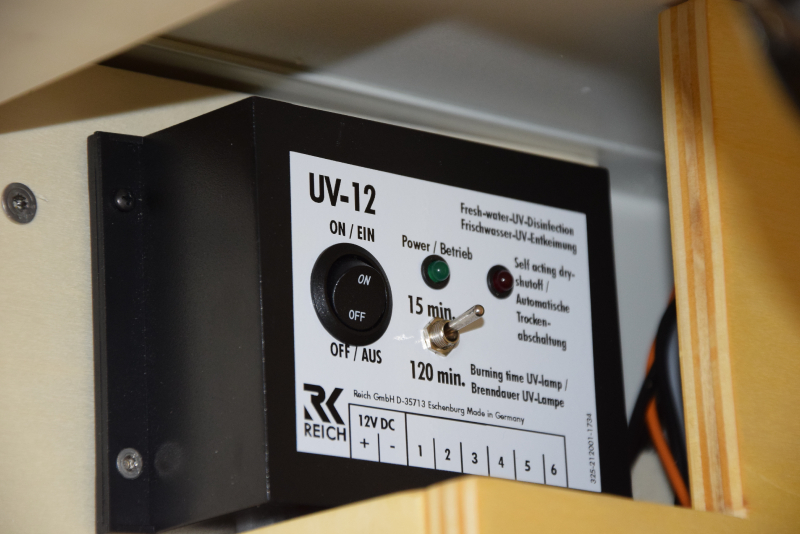

Tanks auf Mass von Tanknologie. Alle Anschlüsse sowie Tanksonden, UV Strahler, be- und entnahmefittings durch Tanknologie eingebaut. In den Tanks zusätzlich grosse Serviceöffnung sowie Schwallbleche. |
Toilette

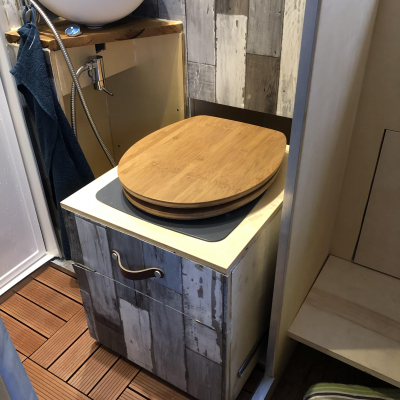

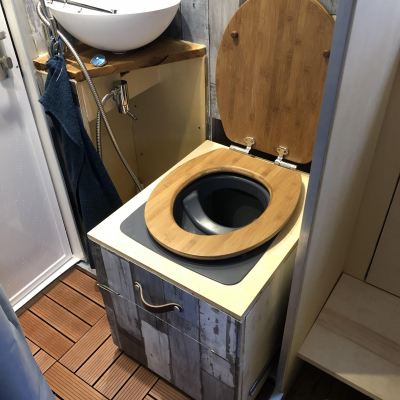

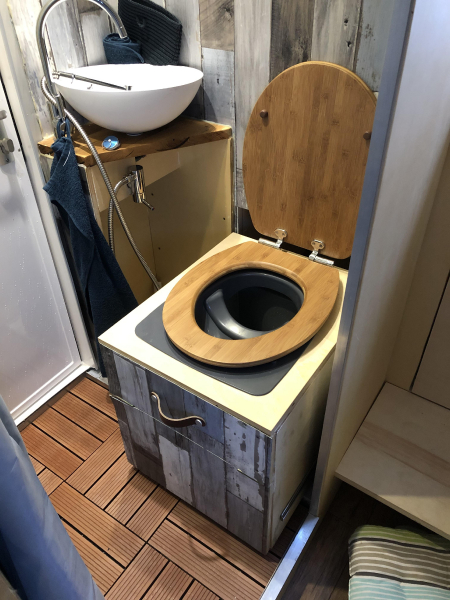

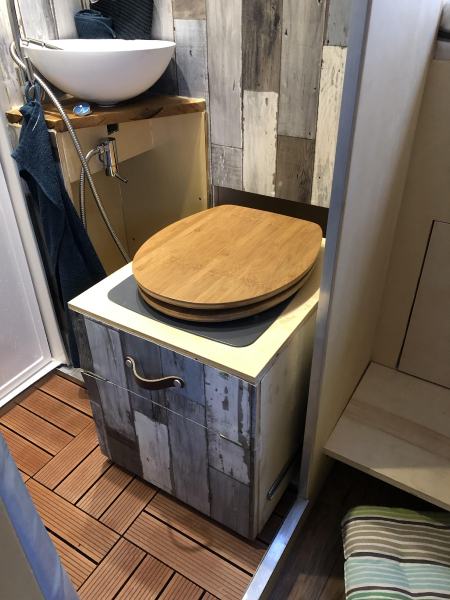

Hersteller und Art der Toilette | trocken-Trenntoilette selbst gebaut :-) |
---|---|
Kapazität Fäkalientank | 0 |
Sonstiges | |

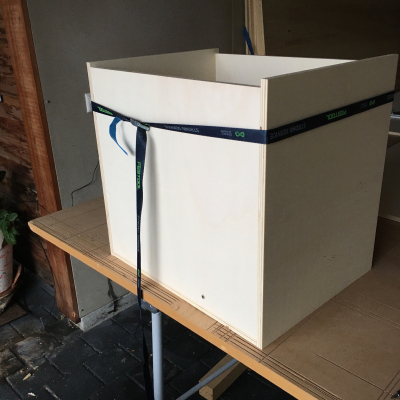

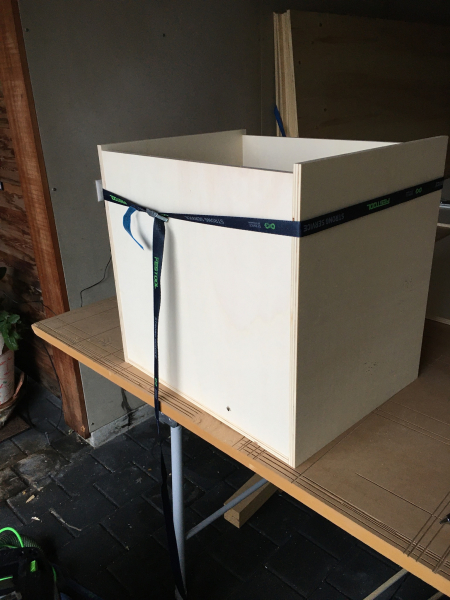

Viermaliges Umbauen der Trockentrenntoilette bis alles passte und das auch für die Enstorgung „ergonomisch“ war. Beim Probesitzen hat sogar alles gehalten ;-) Einsätze und Pipitank von oecobuy, Kiste aus Pappelsperrholz, Toilettensitz und Deckel vom Bauhaus (Holz) |
Anbauten

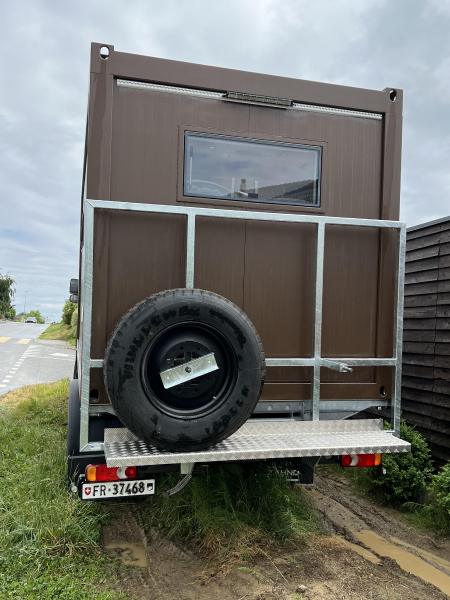

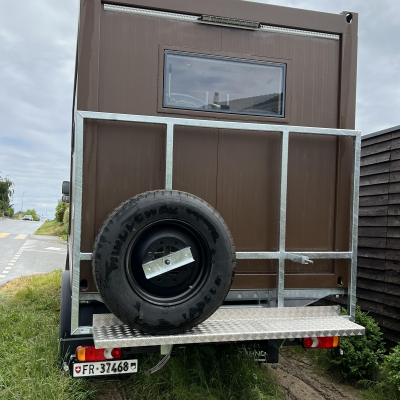

Heckträger | Kommt noch - Befestigt werden soll der an den Containerlocks. Trägt dann 2 Ersatzreifen und ggf. Fahrräder. Inklusive Seilwinde. |
---|---|
Dachgepäckträger | Noch nicht umgesetzt aber geplant. |
Stauboxen | Geplant, aber in der Schweiz zu teuer und momentan nicht im Budget. |

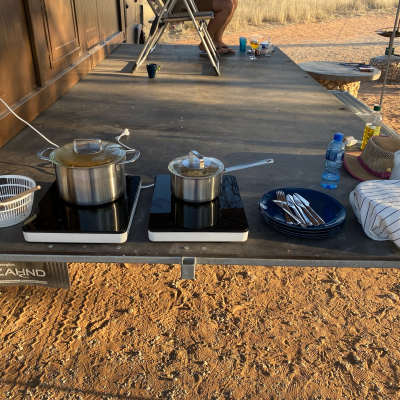

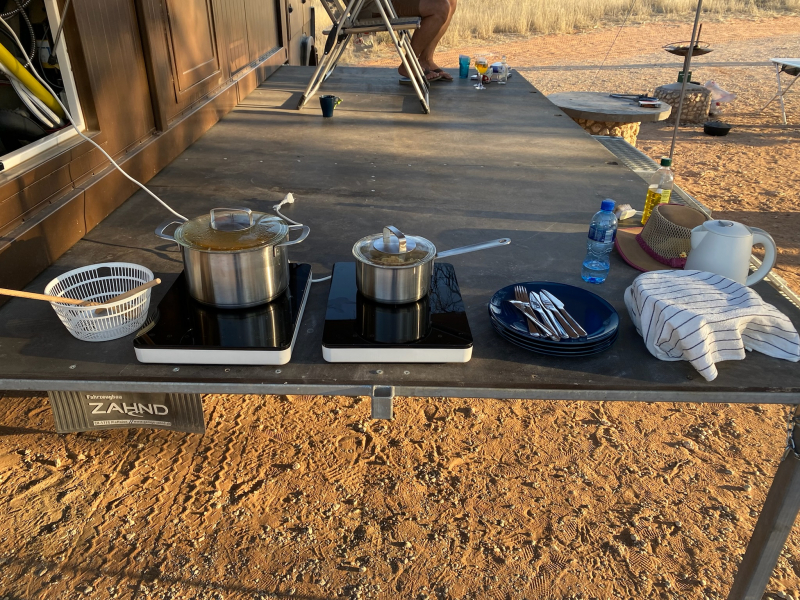

Außenkochstelle | Stromanschluss aus Serviceklappe für mobiles Induktionskochfeld und Thermomix. Terrasse ist auf Höhe der Kabinentür, gehen da also rein und raus zur Küche. |

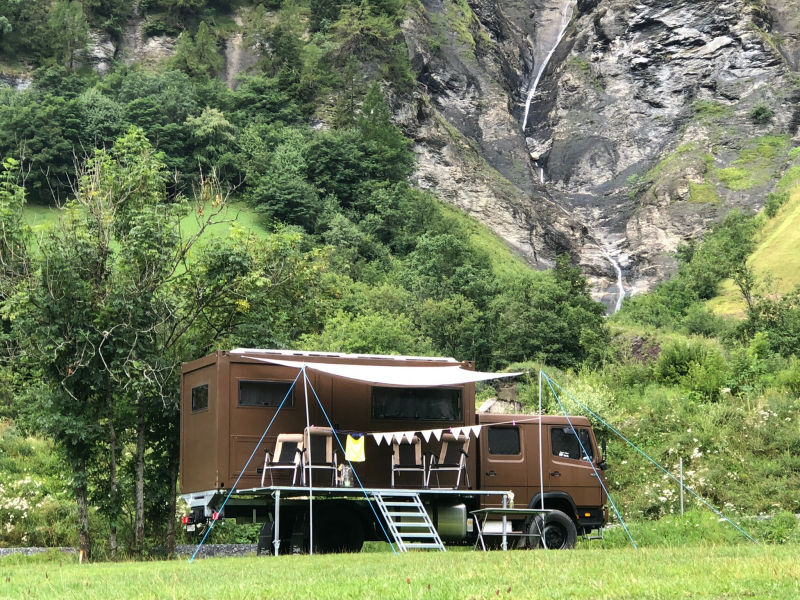

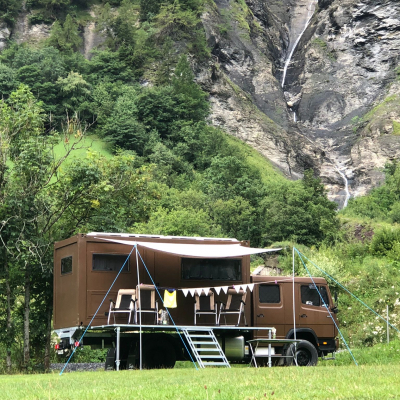

Markise | Sonnensegel 4x3 Meter welches an den beiden Containerlocks befestigt wird sowie vorne mit zwei überlangen Zeltstangen. |
