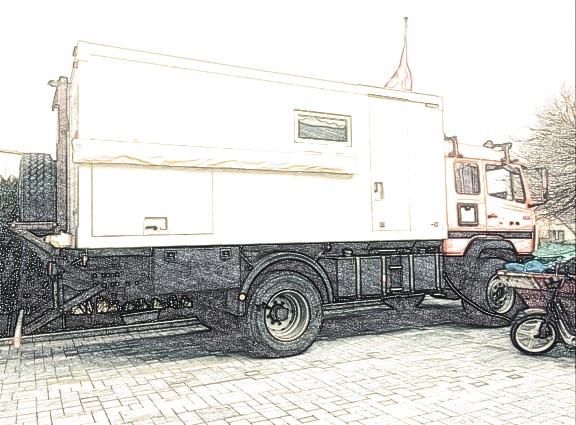

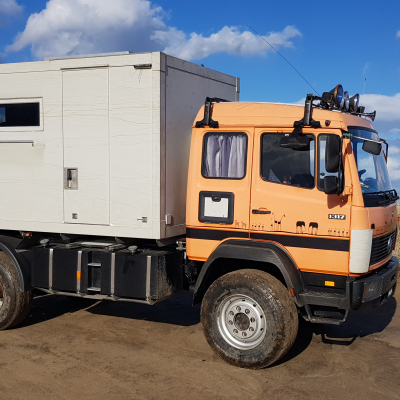

Edith & Daniel Fahrzeug (#200)

Ausbau eines geländegängigen Fernreisemobils danach "Einmal um die Kugel"

Allgemeine Angaben

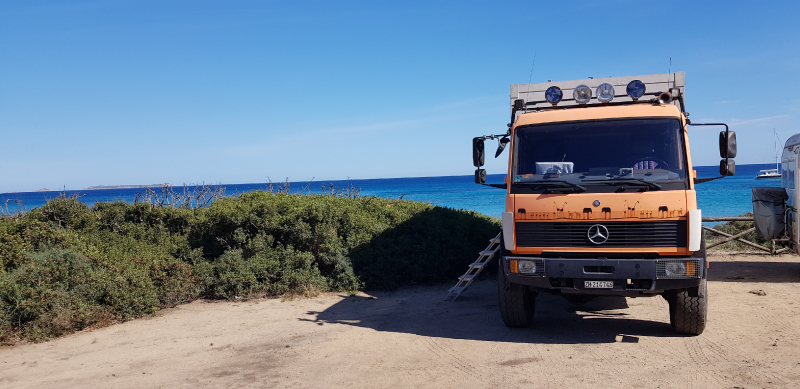

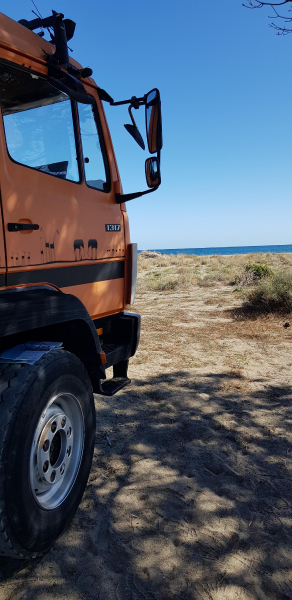

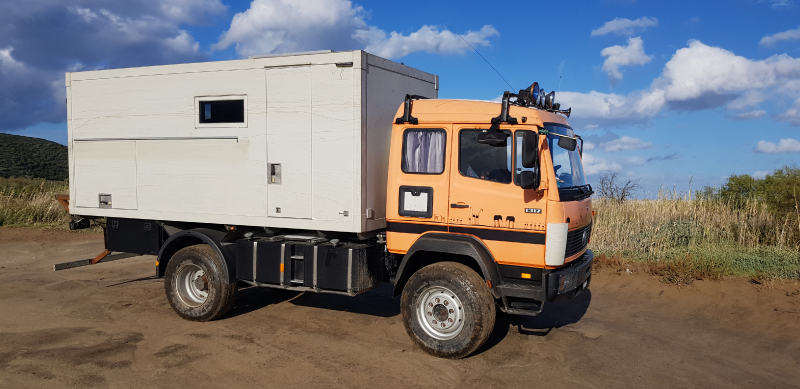

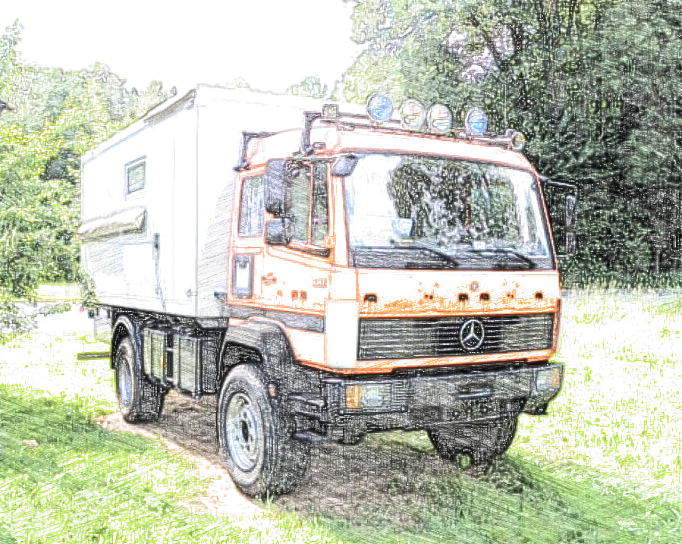

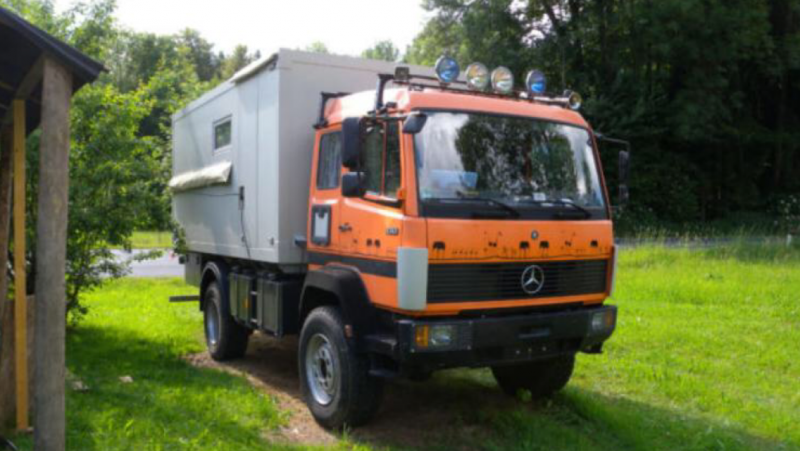

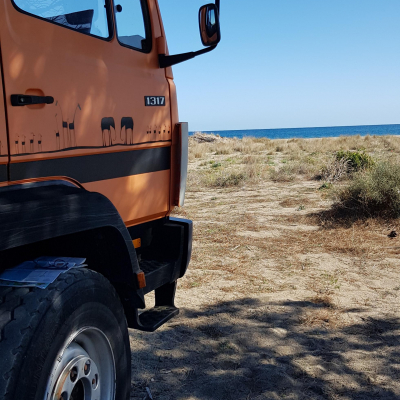

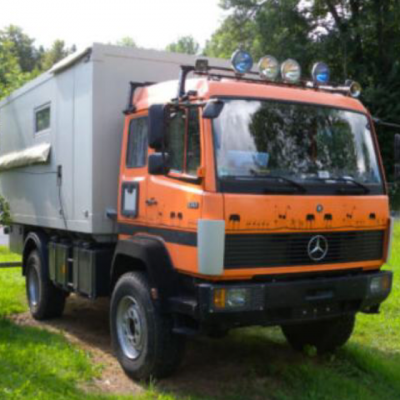

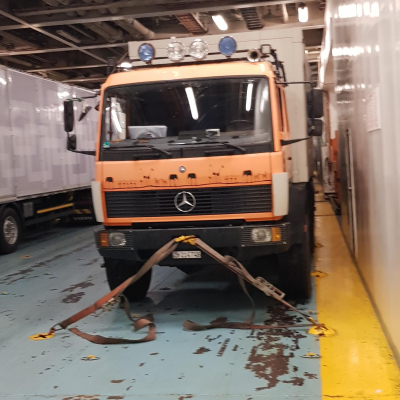

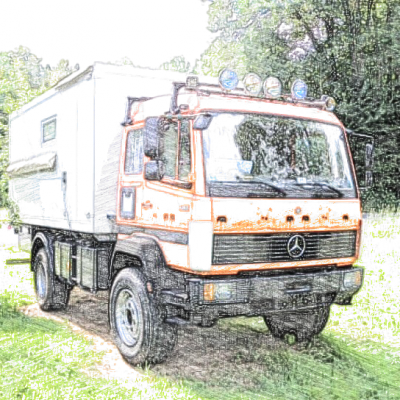

Fahrzeughersteller und Typ MB 1317 AK abgelastet auf 11.9 Tonnen
Name des Halters Edith
Land der Zulassung Schweiz & Deutschland
Baujahr 1994
Fahrzeug steht zum Verkauf? Nein

Motor

Motortyp OM 366 A
Hubraum 5958
Zylinderzahl 6 Reihe
Motorleistung in PS 200 durch ESP Optimierung
Drehmoment 695 Nm @ 1400 rpm ESP-Optimierung
Sonstiges
Elektronikfreie Technik.
Motor kommt mit einfacher Diesel- und Motorölqualität aus.

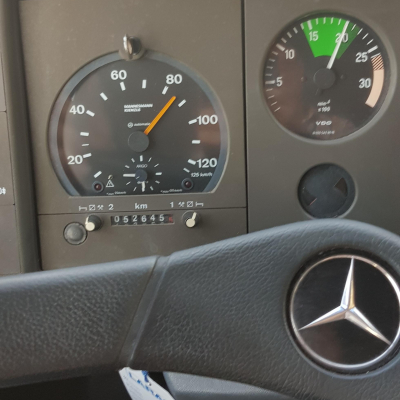

Lange Achse 2000 rpm @ 88 km/h

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x4

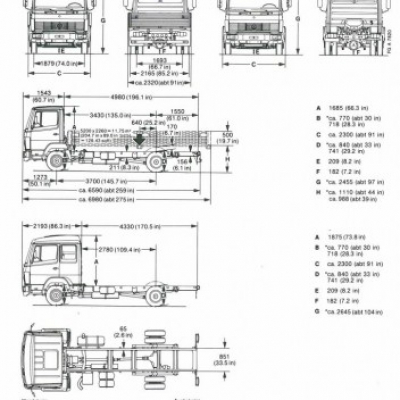

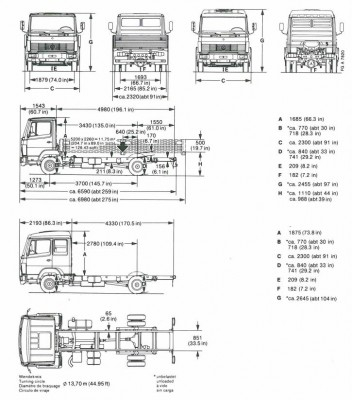

Radstand 3.65
Anzahl der zugelassenen Sitze 3
Reifengröße 385/65-R22.5
Felgen Stahlfelgen
Reifenart Uniroyal schlauchlos, Baustellenprofil.
Tankkapazität 1000 Liter effektiv nutzbar ca. 900 Liter, Reichweite gute 4'000 km.
Dieselfilter Ja
Sonstiges

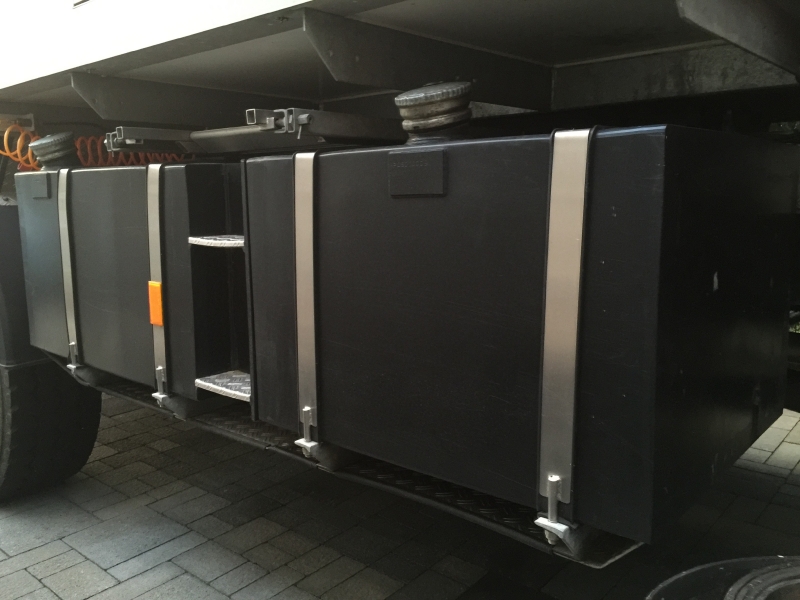

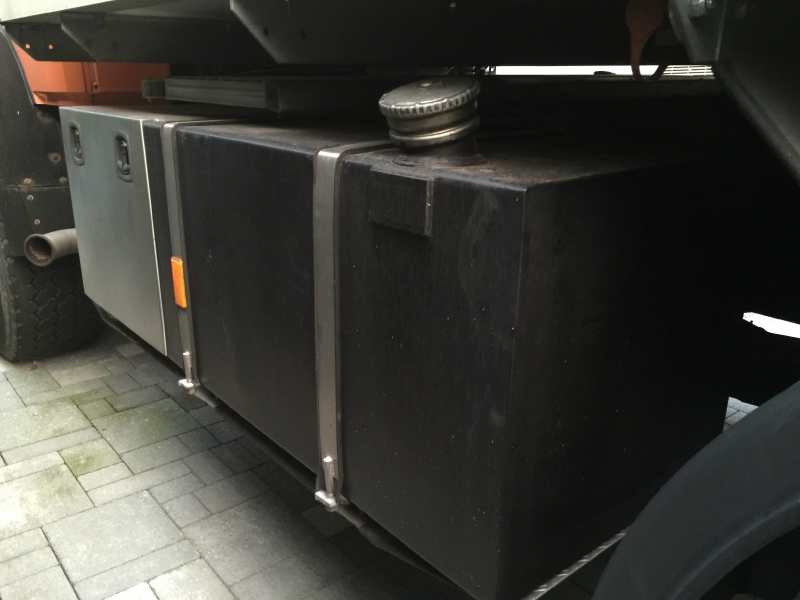

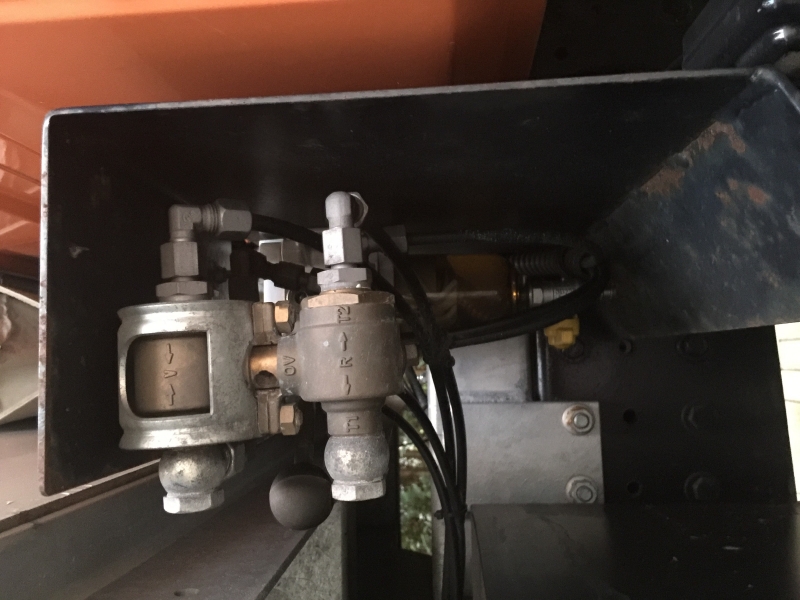

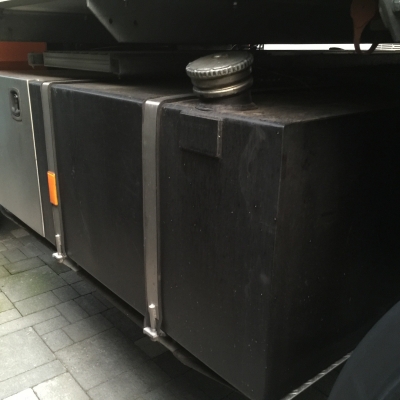

3 Dieseltanks (2x 350 Liter 1x 300 Liter) mit Separ Filter
Allrad zuschaltbar oder permanent Permanent
Differenzialsperren Längs und Hinterachse

Aufbau

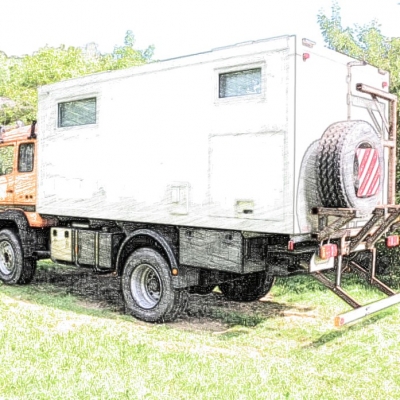

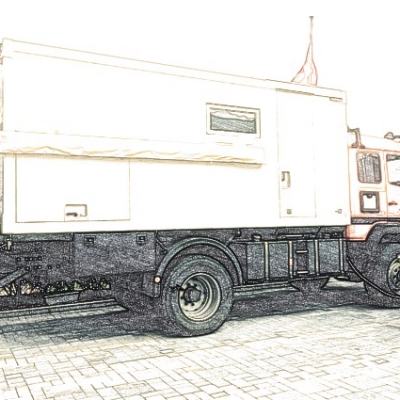

Aufbauhersteller Füss Mobile. Lagerung und Leerkabine mit Türen, Fenster, Dachausstieg und Stauraumklappen
Kabinenmaße (Innen) L 4800 x B 2280 x H 1950 mm
Kabinenmaße Abmessungen (außen) L 4920 x B 2400 x H 2199 mm
Material der Kabine GFK Sandwich aussen 3mm, innen 2mm
Art und Stärke der Dämmung 55mm PU-Schaum
Anzahl der Schlafplätze 4

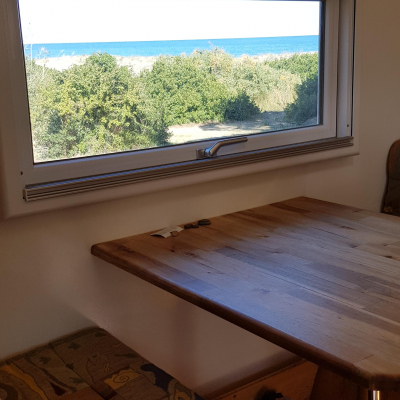

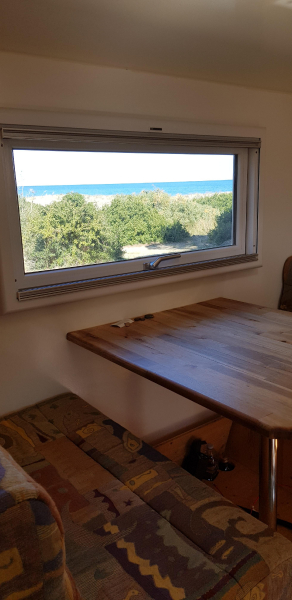

Fenster 3 KTC Fenster, 1 x 900 x 400 mm, 2 x 750 x 400 mm, Dachlausstieg über Bett 1500 x 1000 mm, Boots-Dachluke im Bad
Zwischenrahmen Kardanische 4 Punkt Lagerung
Sonstiges
Verschliessbarer Durchstieg zur Führerkabine.

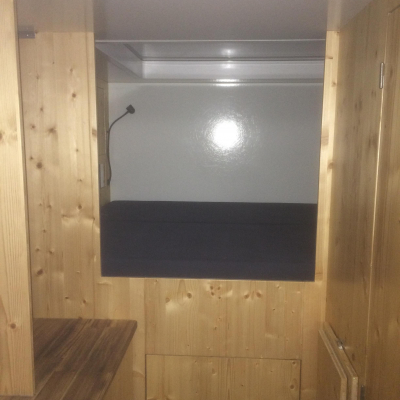

150 x 100 cm Dachluke über dem Bett.

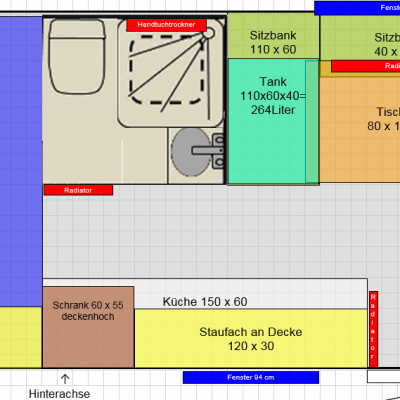

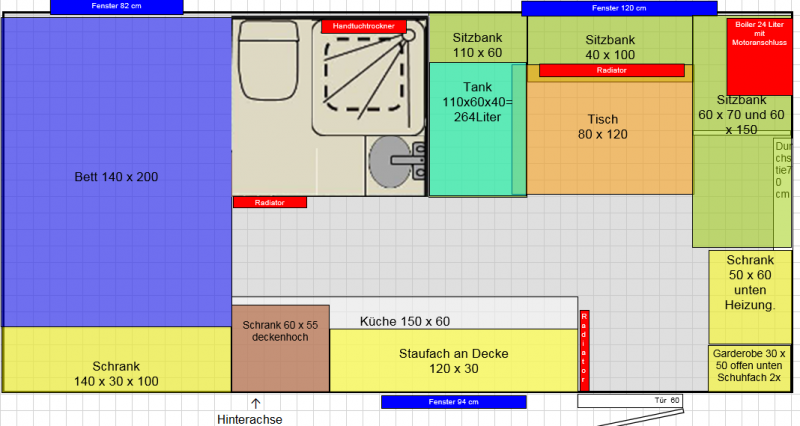

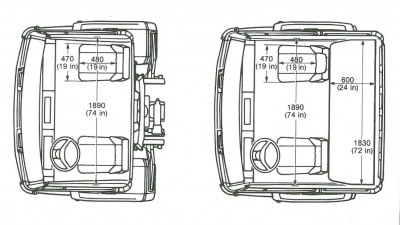

Grundriss

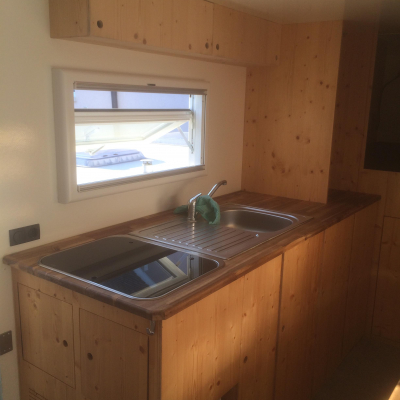

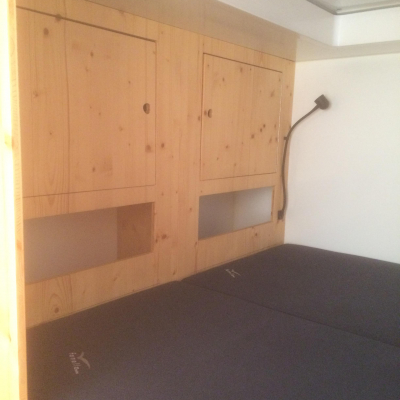

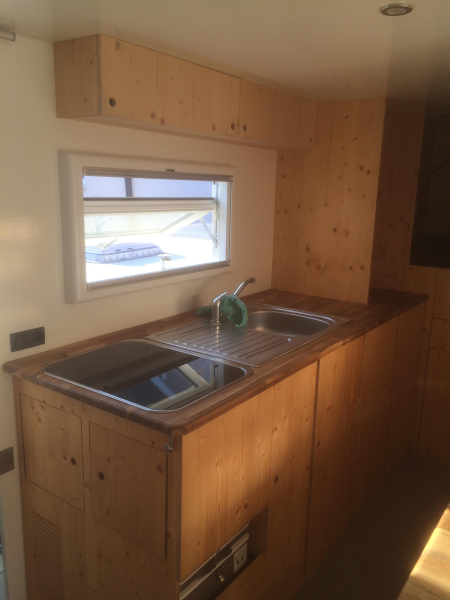

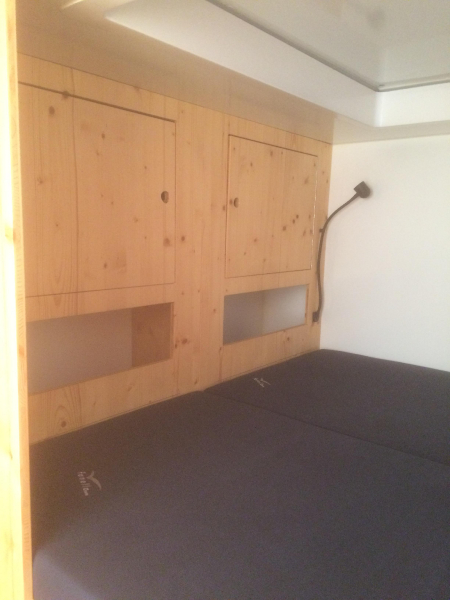

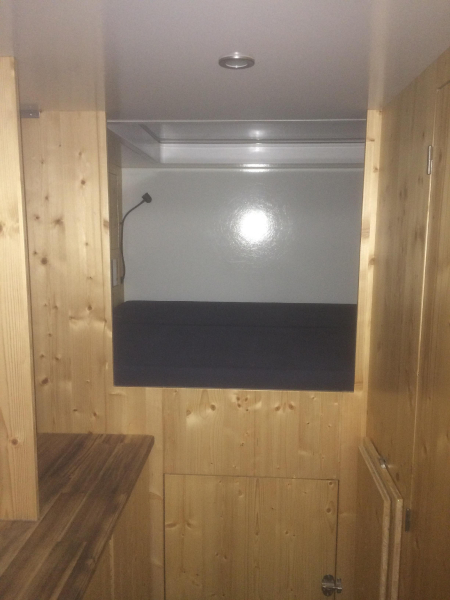

Möbelbau

Kocher

Kocher Dometic 3 Flammen mit Piezozündung

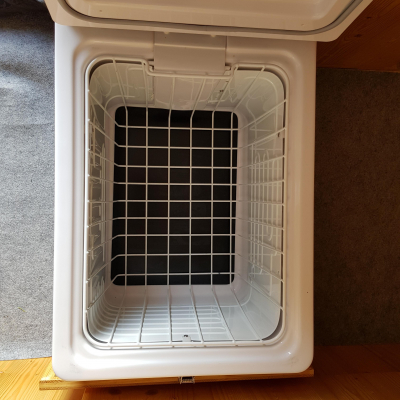

Kühlschrank, Kühlbox

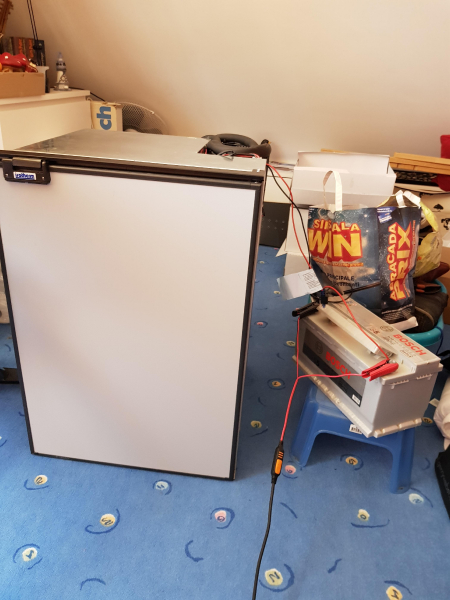

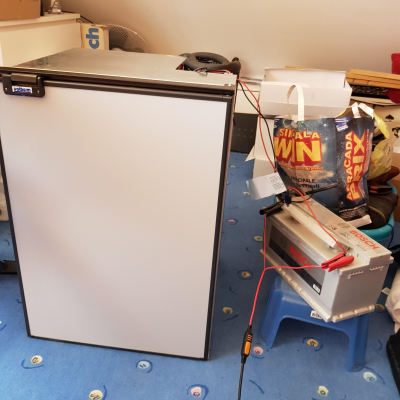

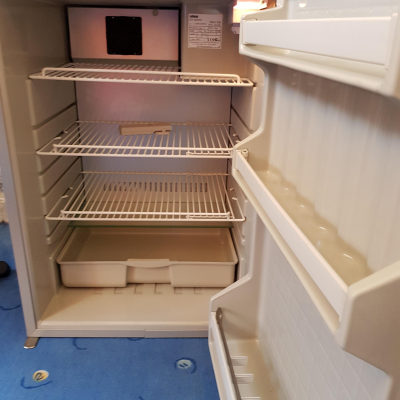

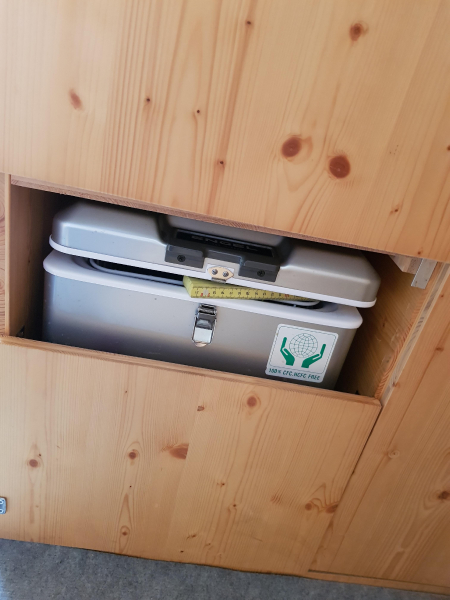

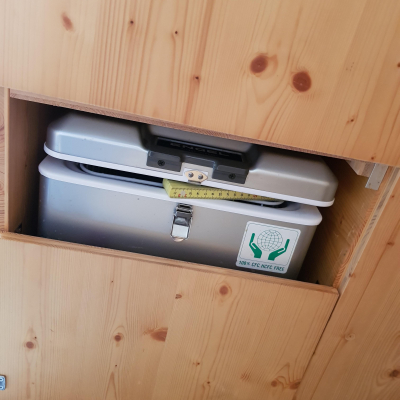

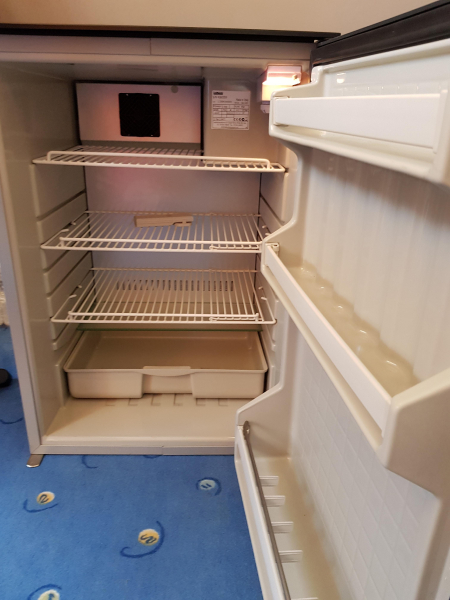

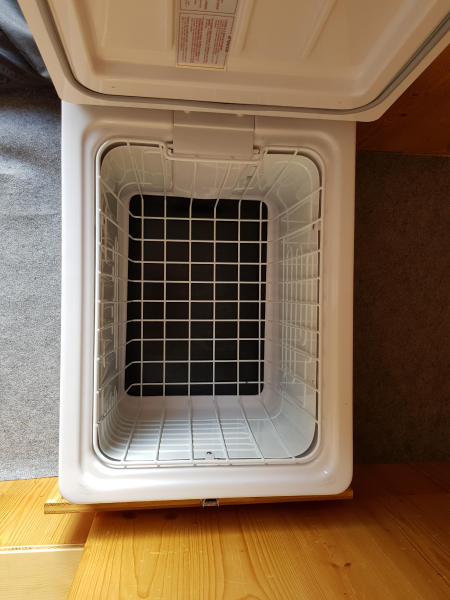

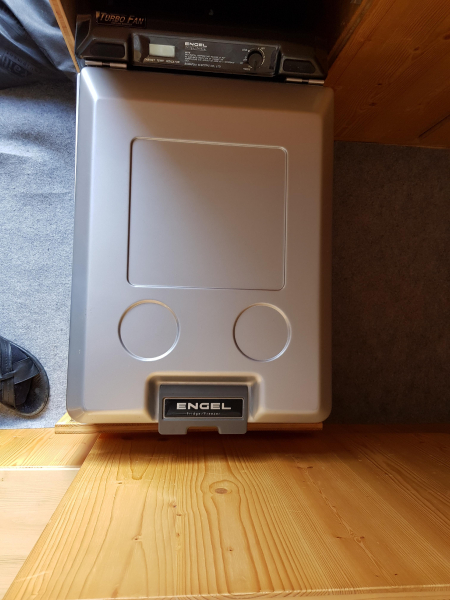

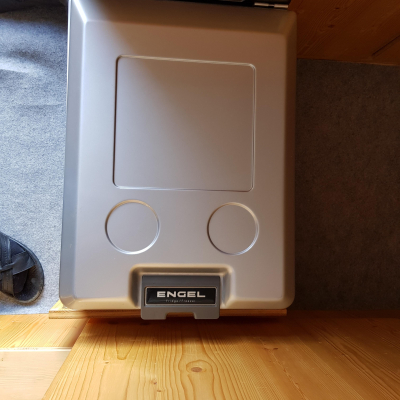

Hersteller und Typ des Kühlschrank Isotherm Cruise 130 Drink Kühlschrank - 130 Liter - 12/24V (ohne Kühlfach) + Engel Kühlbox 45 Liter

Stromkonzept

Stromspannung im Chassis 24 V
Stromspannung im Aufbau 12 V und 230 V
Ladewandler 24-12V 2 separate Laderegler mit den Batterien verbunden
110V / 230V im Aufbau? Ja
Wechselrichter 12 V - 220 V Spannungswandler 2000 Watt und 12 V - 220 V Spannungswandler 600 Watt reiner Sinus
Sontiges
Stromsparende LED Lampen verbaut. Spannungswandler wird auf 2000 Watt reiner Sinus erhöht.

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 400 ah
Batterietyp AGM
Batterieladegerät für Aufbaubatterien Ctek

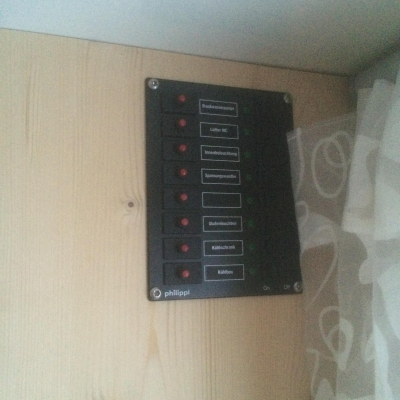

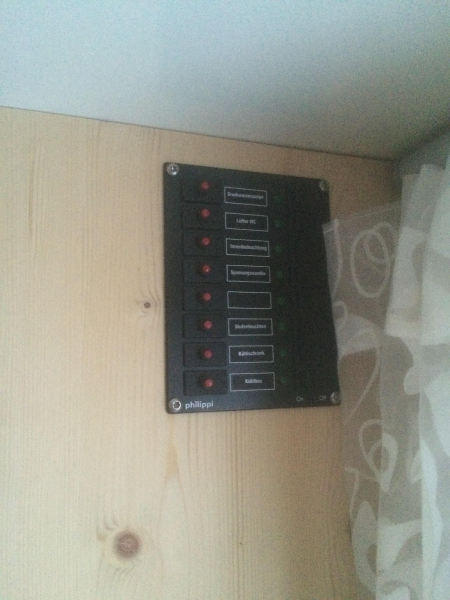

Batterieüberwachung Philippi

Stromgewinnung

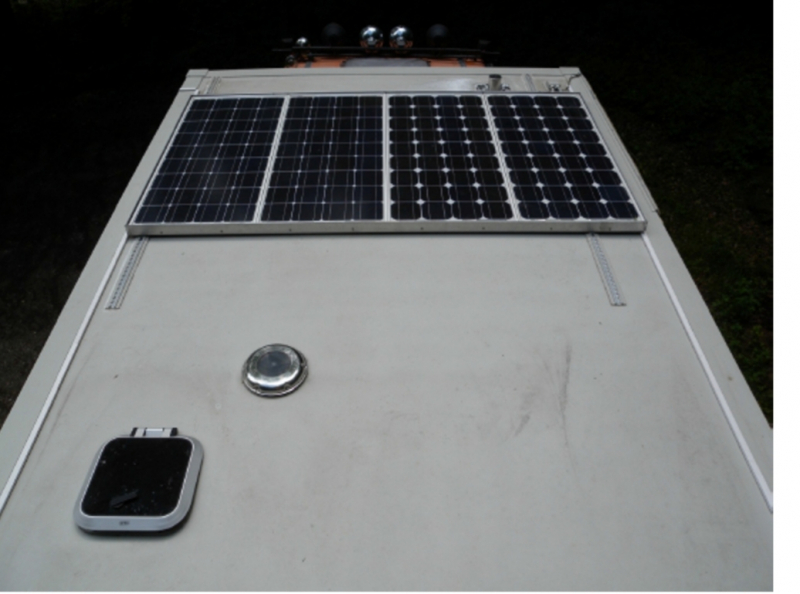

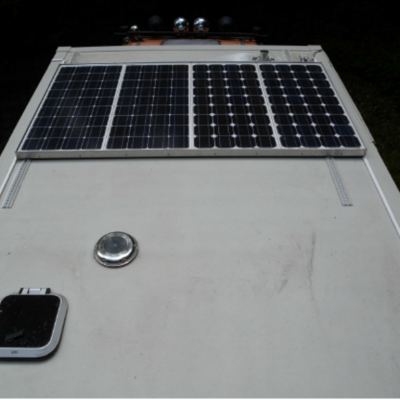

Solarkapazität 4 x 90 Watt

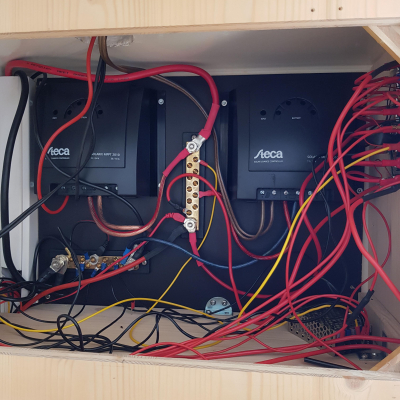

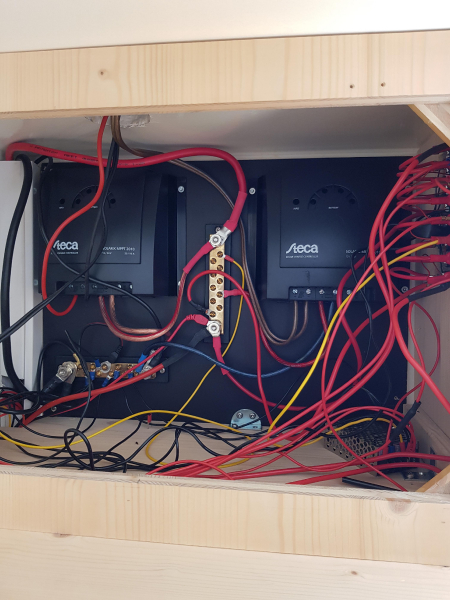

Solarregler 2 x Stecca Solarix MPPT 2010
Brennstoffzelle Nein
Generator Nein

Heizung

Hersteller und Typ der Heizung Dickinson Newport Dieselofen mit Warmwasserspirale
Warmwasseraufbereitung Isotherm 24 Liter 2 Coil
Fahrerhausheizung Webasto

Gasanlage

Erläuterung Gasanlage

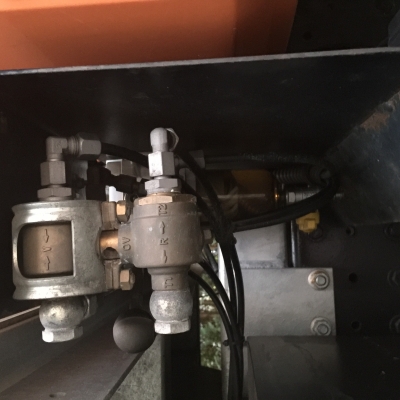

Versorgung über 3 x 5 kg Gasflaschen. 2 mit Duomatic Umschaltung.

Wassersystem

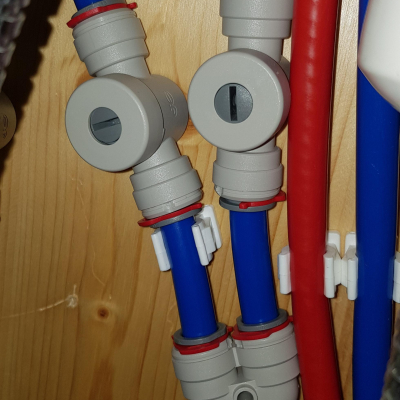

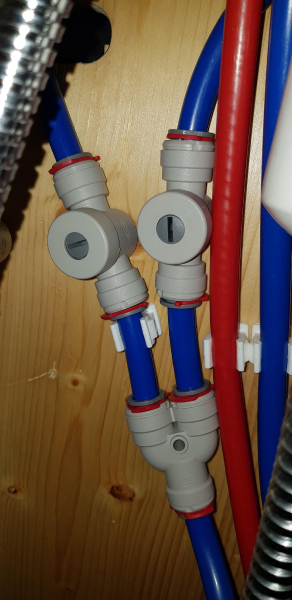

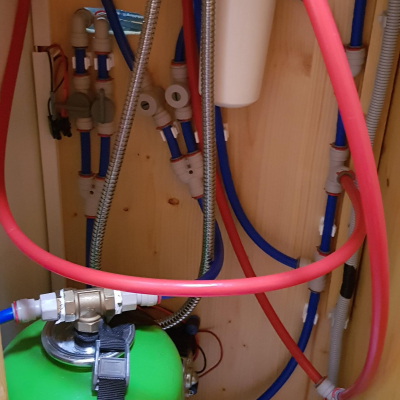

Wasserführung John Guest 12mm Ausführung
Wasserfiltersystem Katadyn Filteranlage
Volumen der Frischwassertanks 130 Liter wird auf 300 - 500 Liter erweitert
Volumen der Abwassertanks 80 Liter
Sonstiges

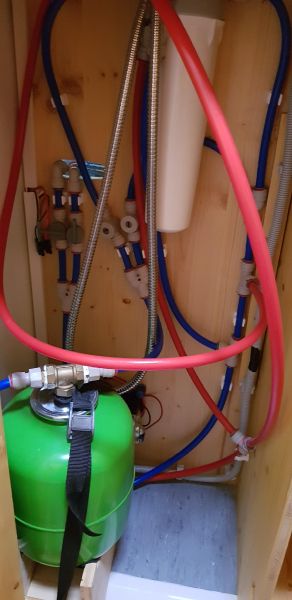

Shurflo Wasserpumpe mit 5 ltr. Druckausgleichsbehälter

Toilette

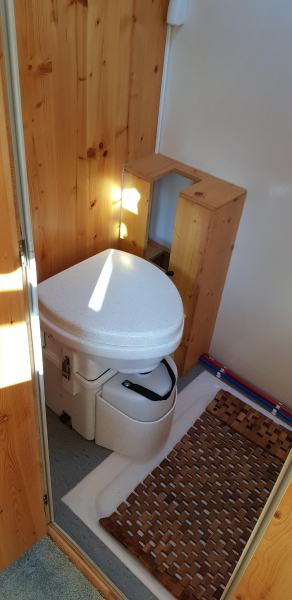

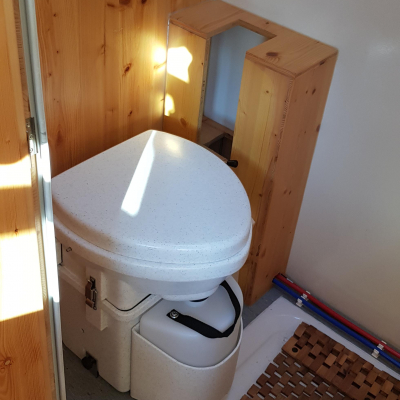

Hersteller und Art der Toilette Nature's Heat Trenntoilette
Kapazität Fäkalientank ca. 4 Wochen bei 2 Personen

Anbauten

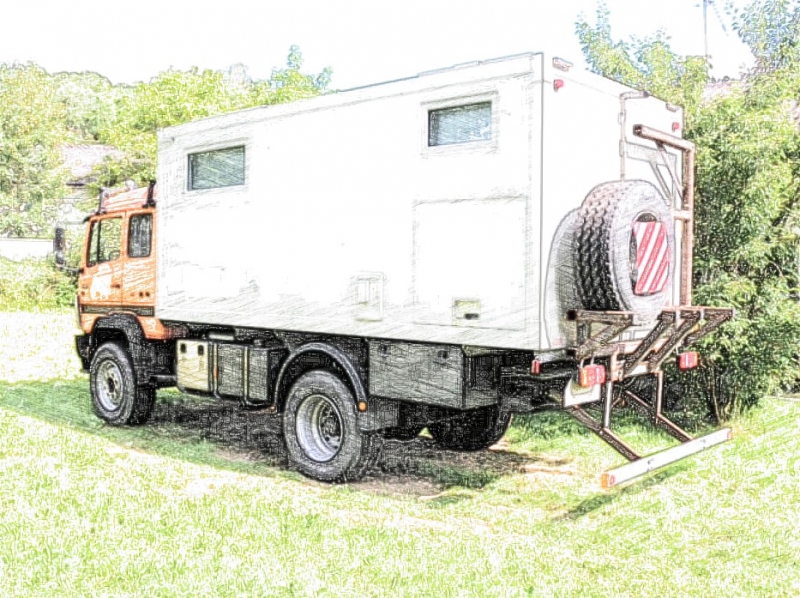

Heckträger 2 Reseveräder und Motorrad, Schwenkarm mit elektrischer Seilwinde
Dachgepäckträger Airline Zurschienen auf dem Koffer Dach und der Führerkabine

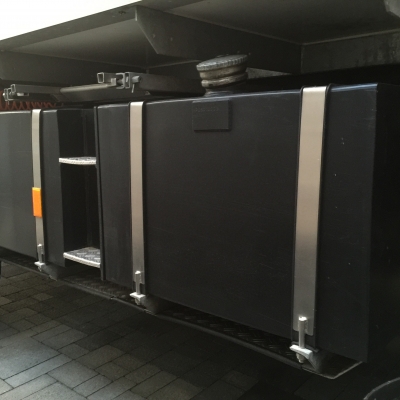

Stauboxen 3 Stauboxen aussen am Fahrzeug
Außenkochstelle In Planung
Markise Zeltstoff Einzug über Kedderleiste
Sonstiges
Unterfahrschutz der Dieseltanks 3mm Alu Riffelblech.
Veröffentlicht 12.09.16
Halter Daniel & Edith Daldini
Aufrufe 12671
Ausgefüllt 100%
