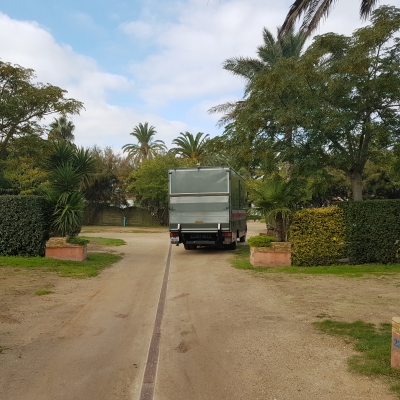

Big Berta (#341)

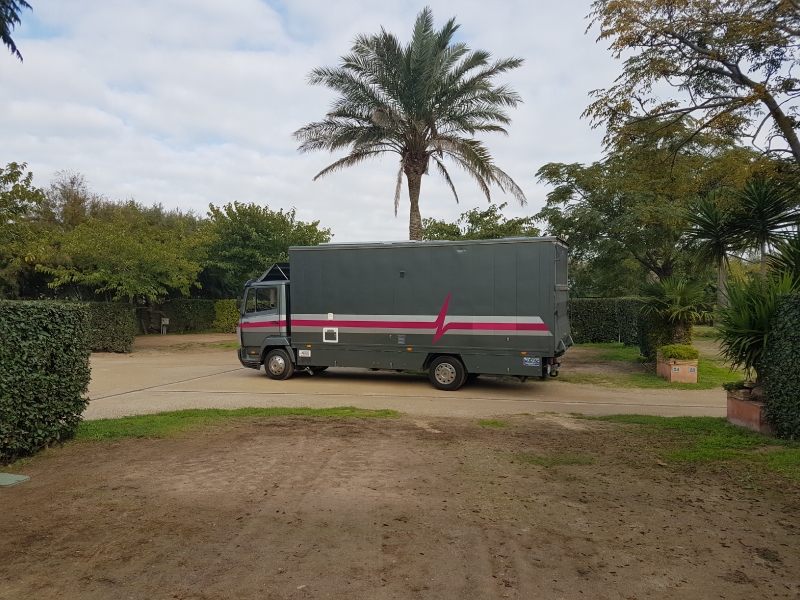

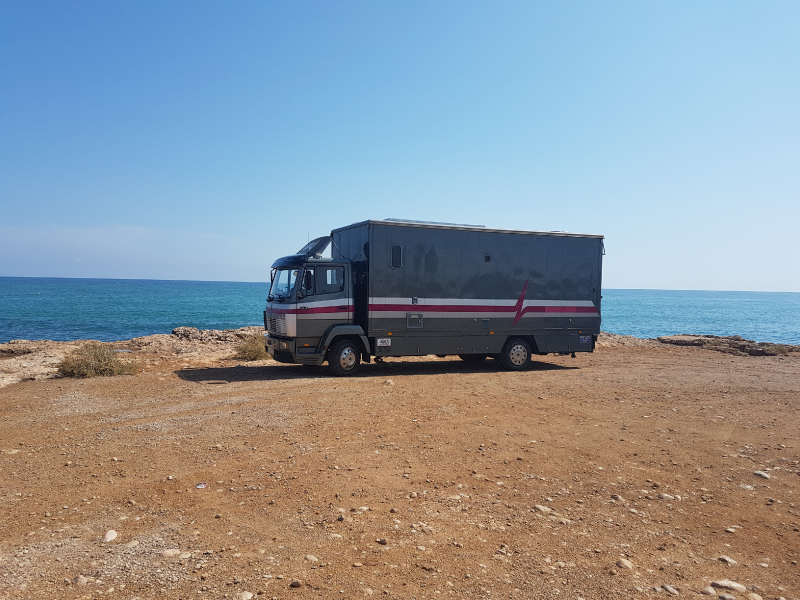

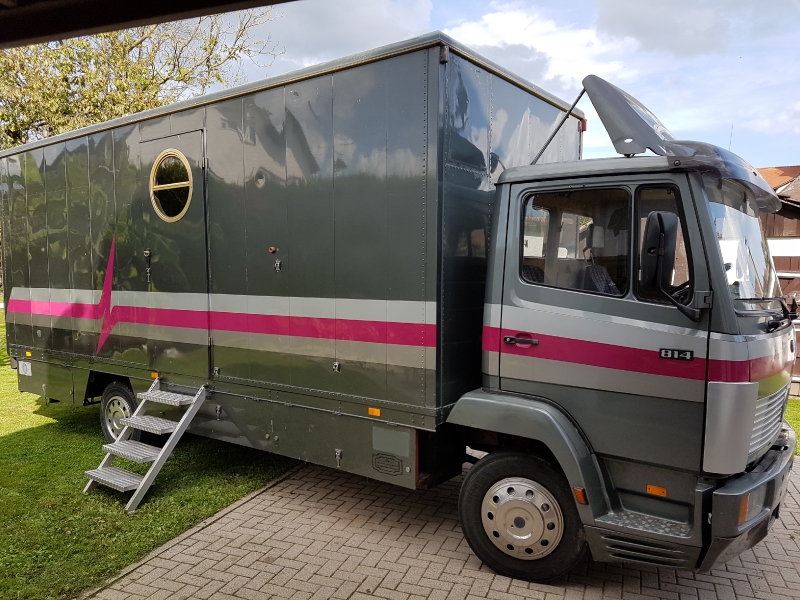

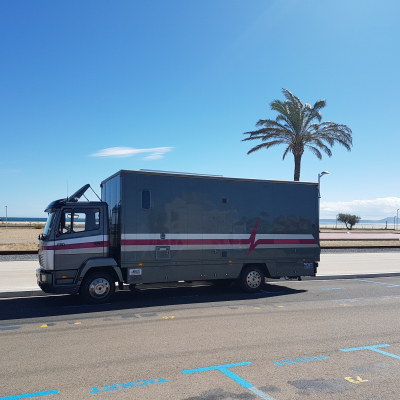

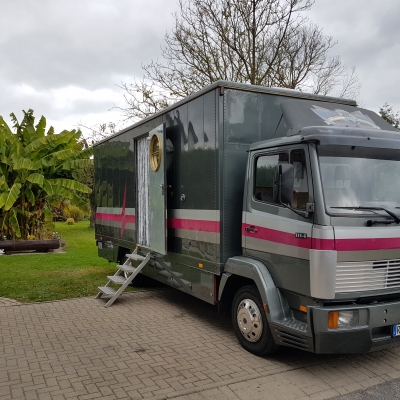

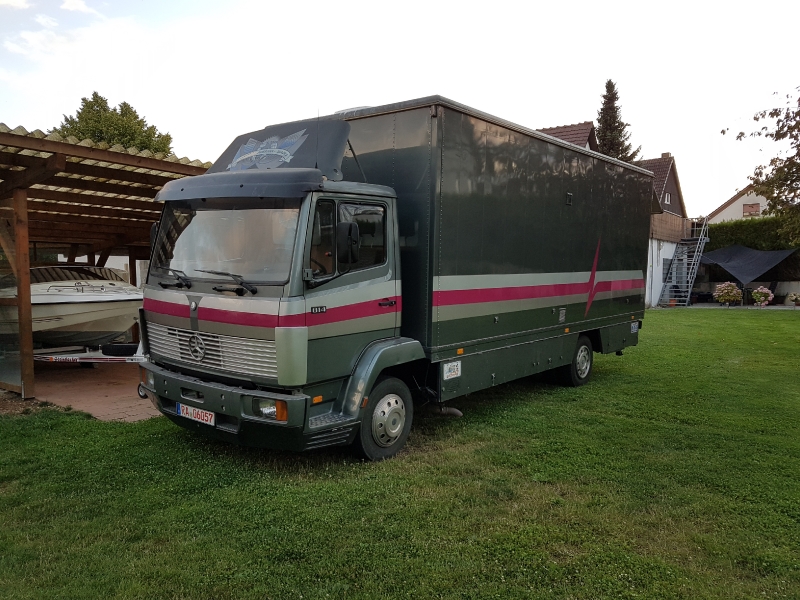

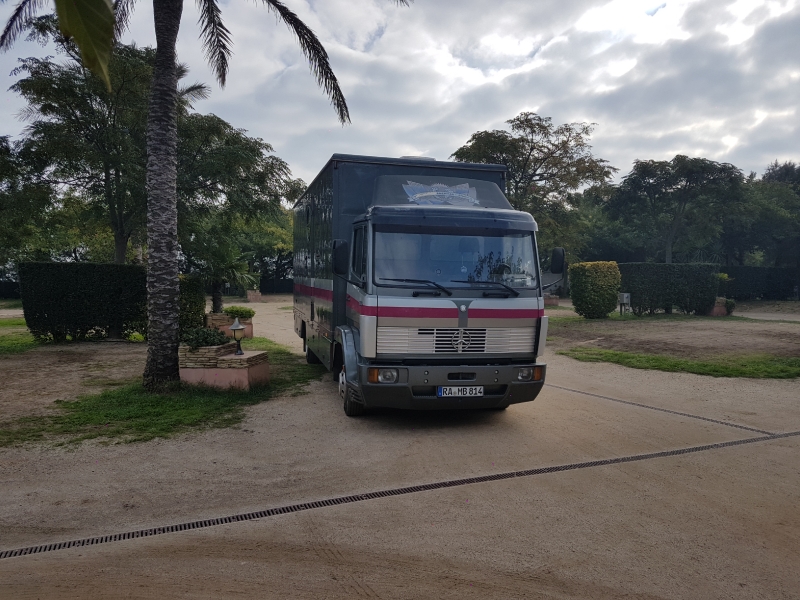

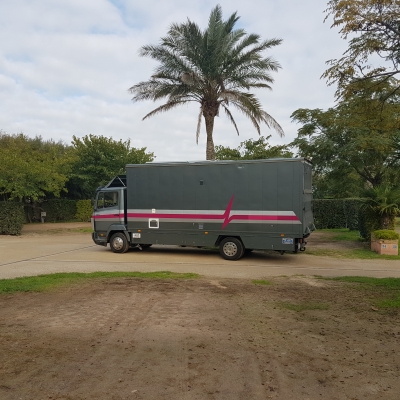

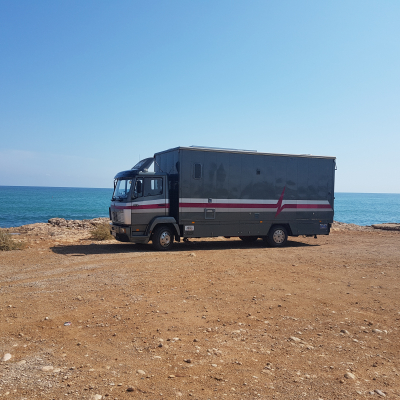

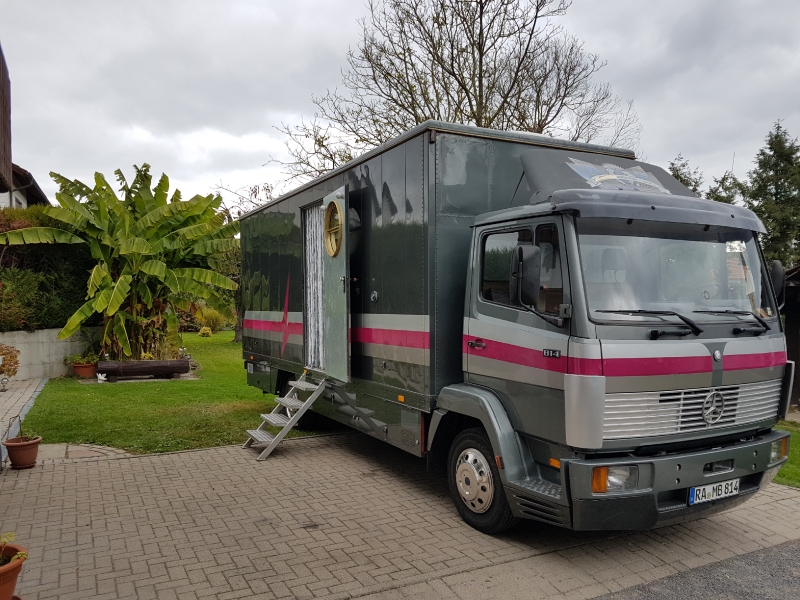

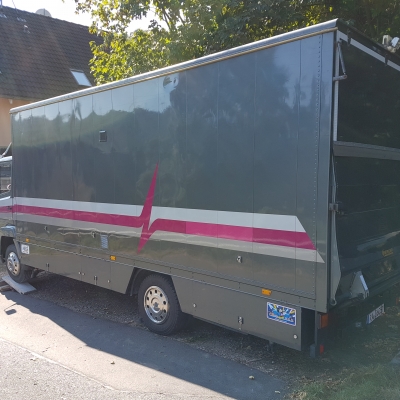

Umbau eines 7,49 t LKW zum Wohnmobil

Allgemeine Angaben

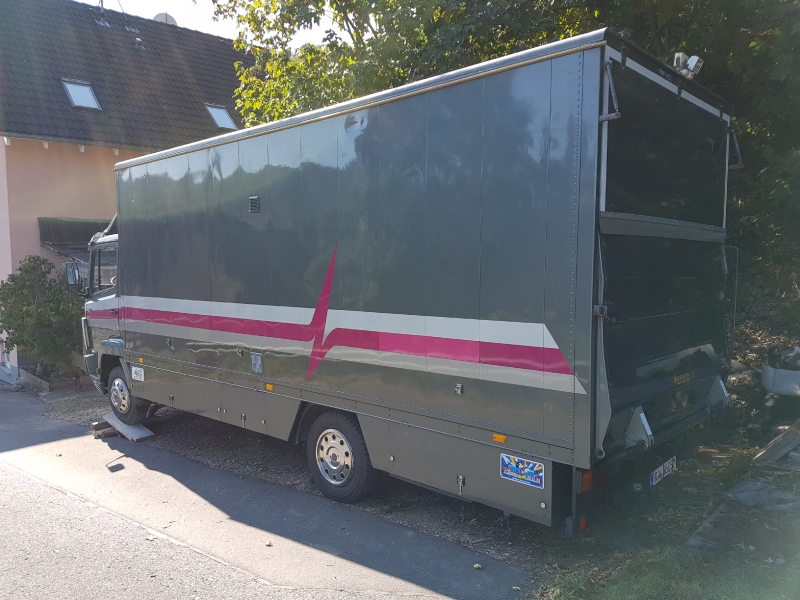

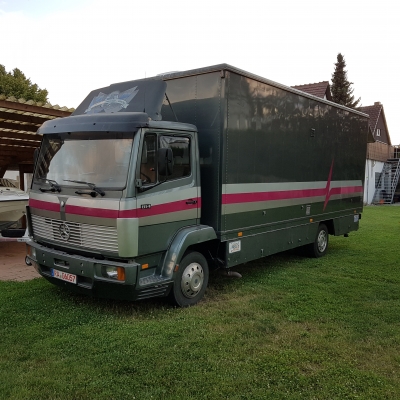

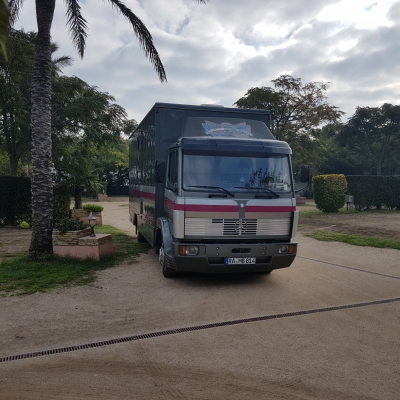

Fahrzeughersteller und Typ Mercedes 814 LK
Name des Halters Volz Jörg und Manuela
Baujahr 1985
Fahrzeug steht zum Verkauf? Ja
Preisvorstellung? 32590,00 euro vb

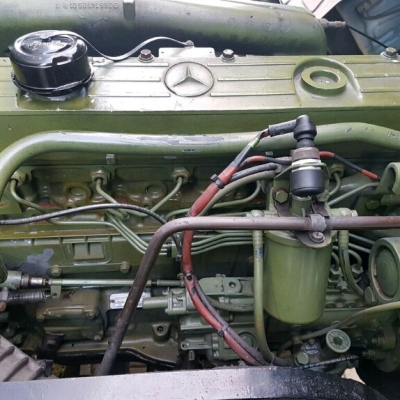

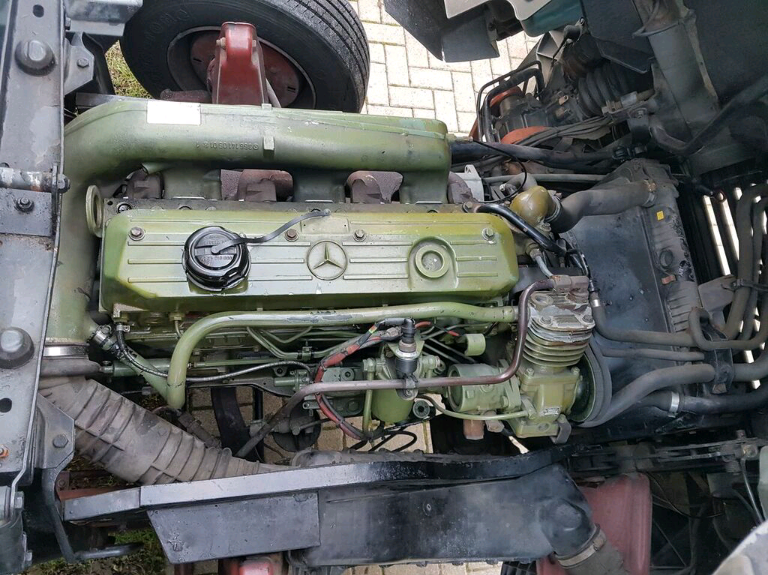

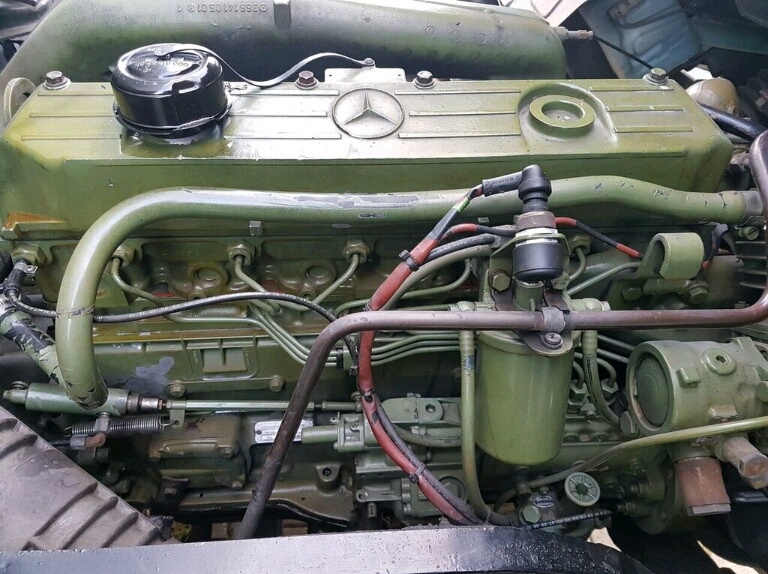

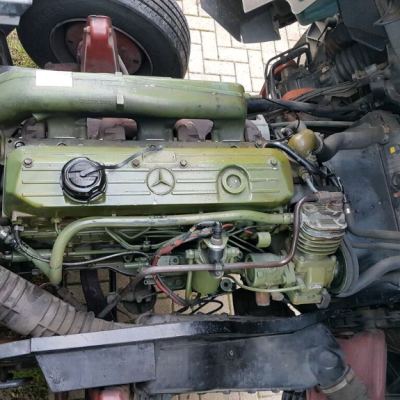

Motor

Motortyp QM 366
Hubraum 5917
Zylinderzahl 6
Motorleistung in PS 136 PS
Drehmoment 402 Nm
Sonstiges
Das Fahrzeug hat derzeit 197000 km.

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x2
Anzahl der zugelassenen Sitze 2
Reifengröße 215/75R17,5 L
Reifenart Normale Bereifung
Tankkapazität 210 l
Dieselfilter Nein
Allrad zuschaltbar oder permanent nein
Differenzialsperren nein

Aufbau

Kabinenmaße (Innen) L 6000 x B 2300 x H 2160 mm
Kabinenmaße Abmessungen (außen) L 6250 x B 2400 x H 2300 mm
Material der Kabine Alu

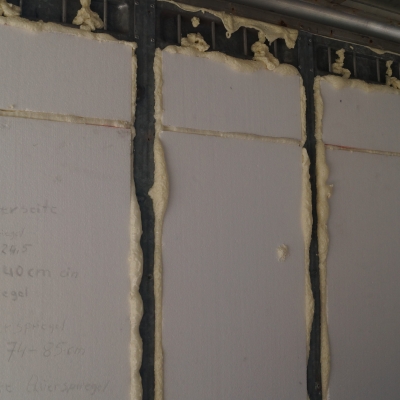

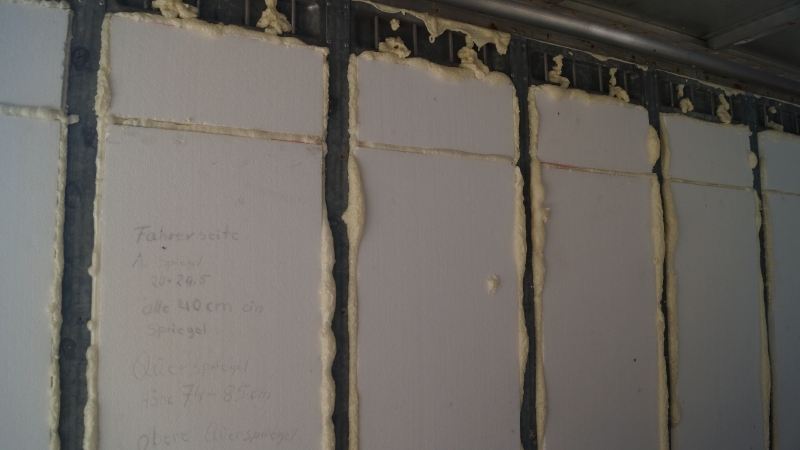

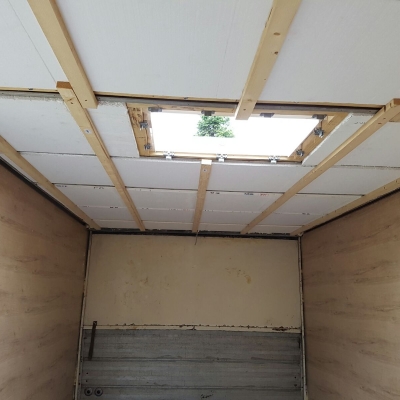

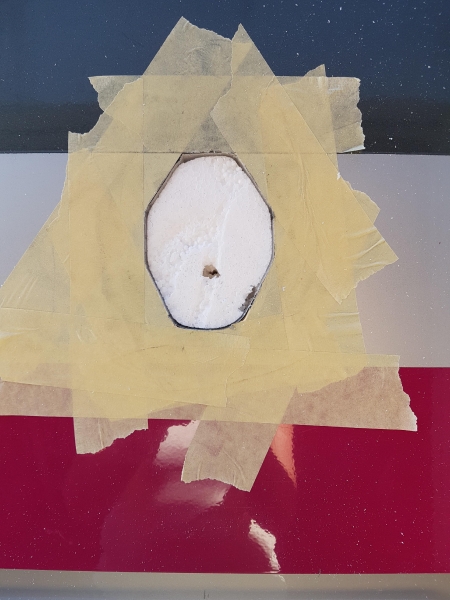

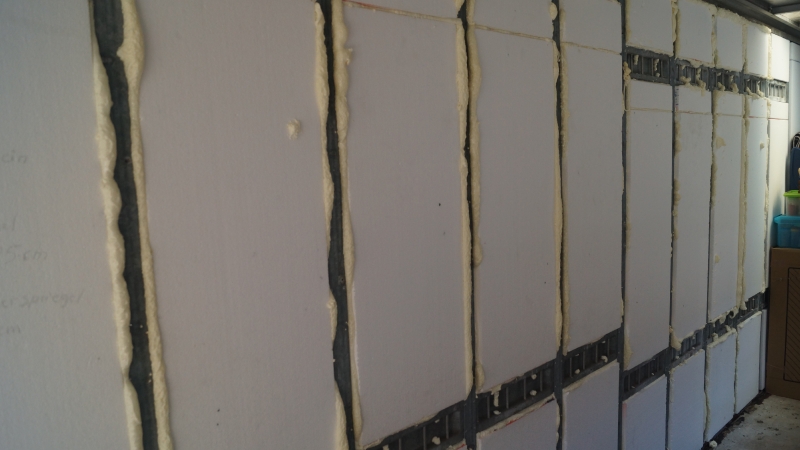

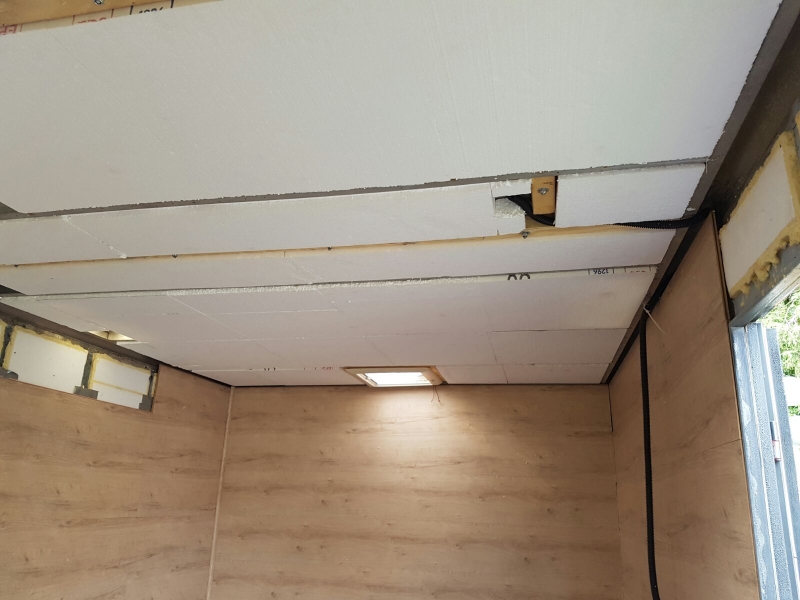

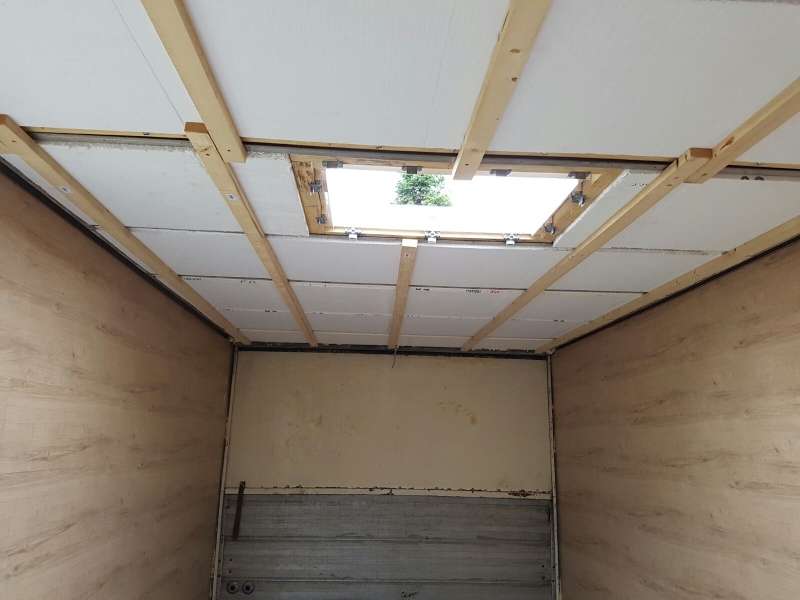

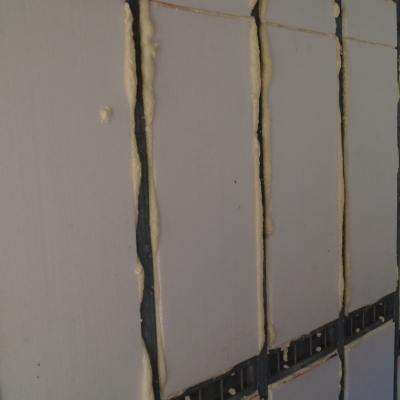

Art und Stärke der Dämmung Styrodur und PU-Schaum Seitenwände 30 mm, Decke 50 mm und Boden 15 mm

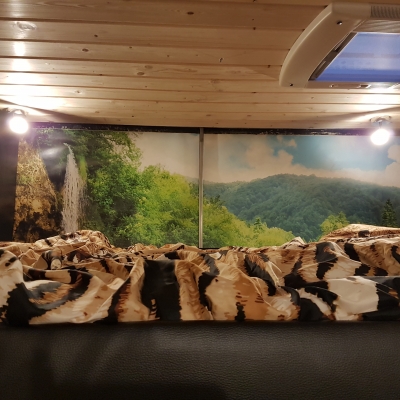

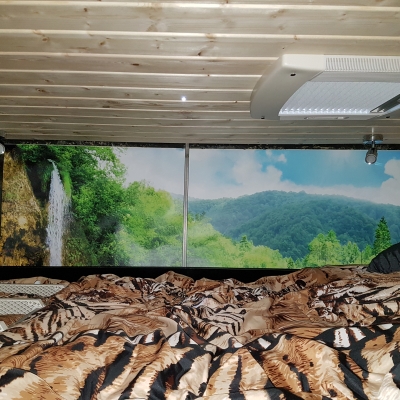

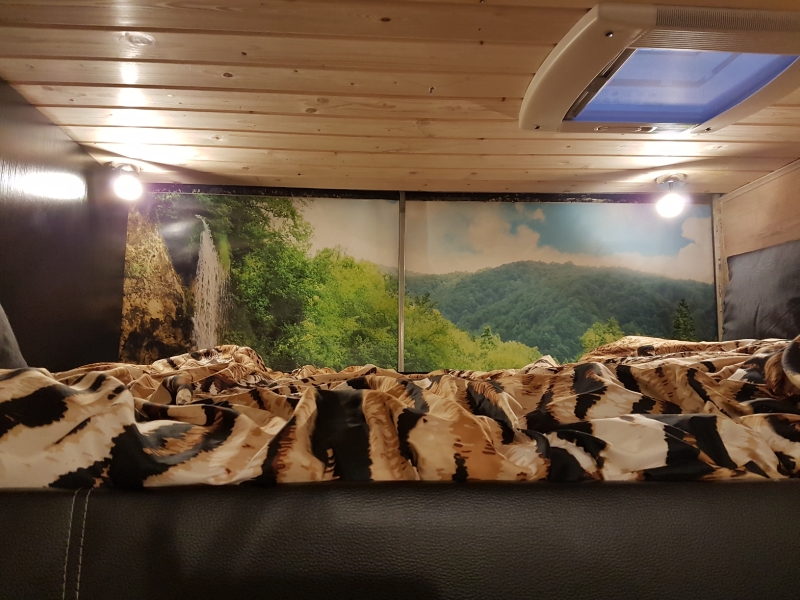

Anzahl der Schlafplätze 4

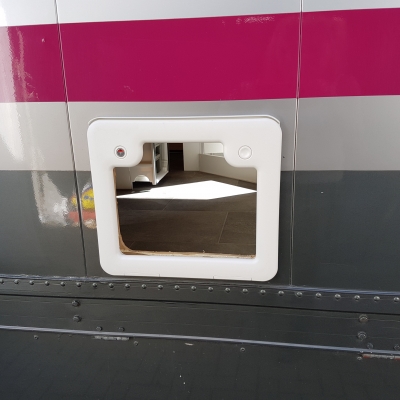

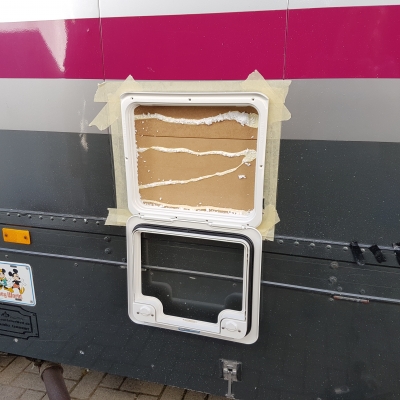

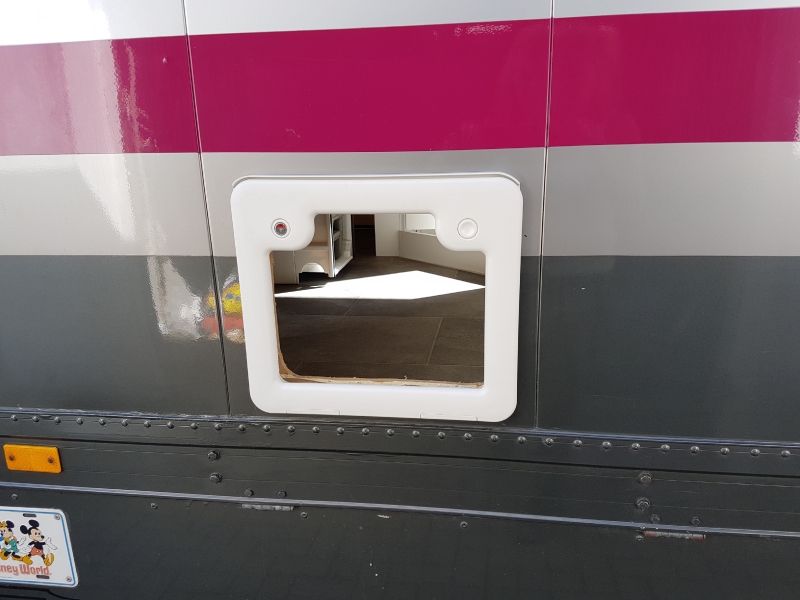

Fenster 3 Dachluken eine mit Ventilator, Seitenfenster müssen noch eingebaut werden
Sonstiges

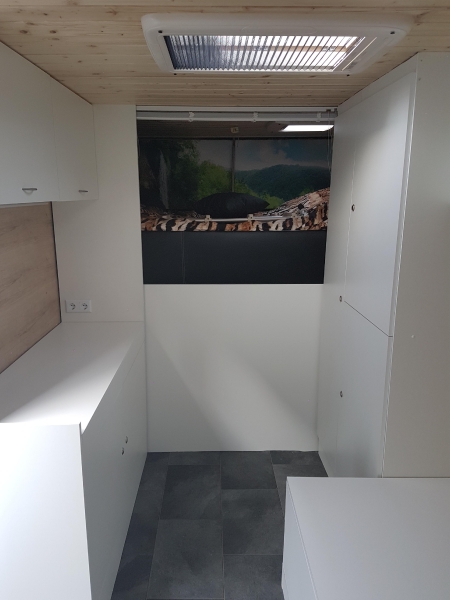

Dachluken von Seitz und Remis.

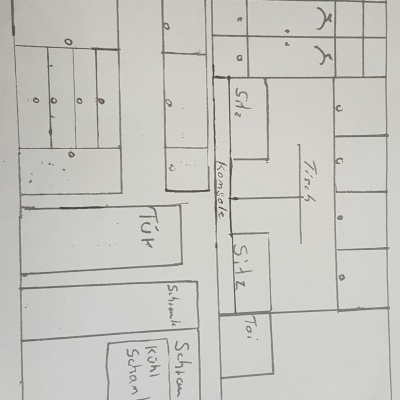

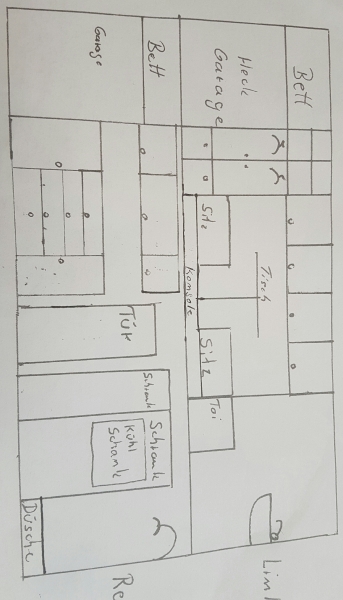

Grundriss

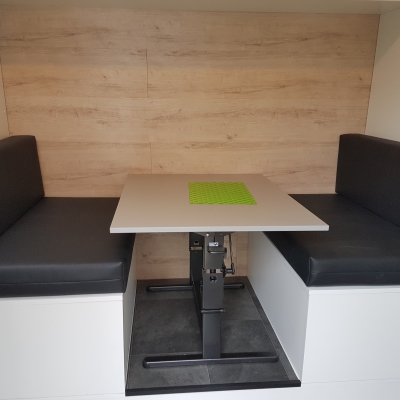

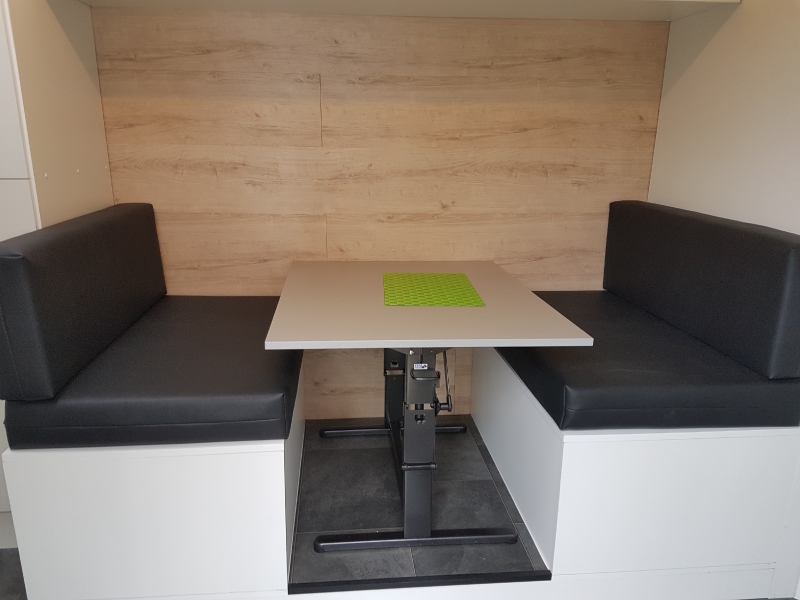

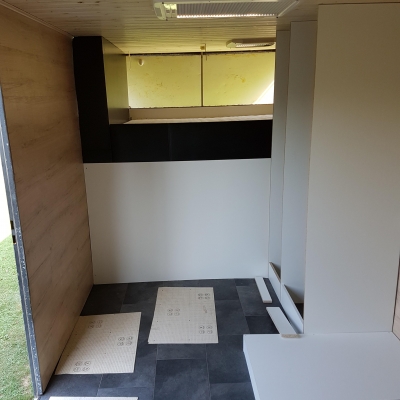

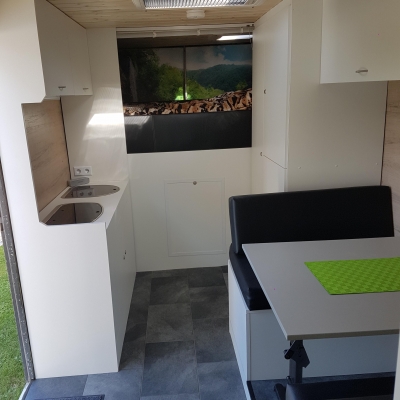

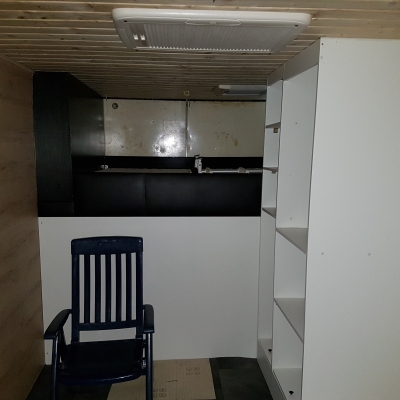

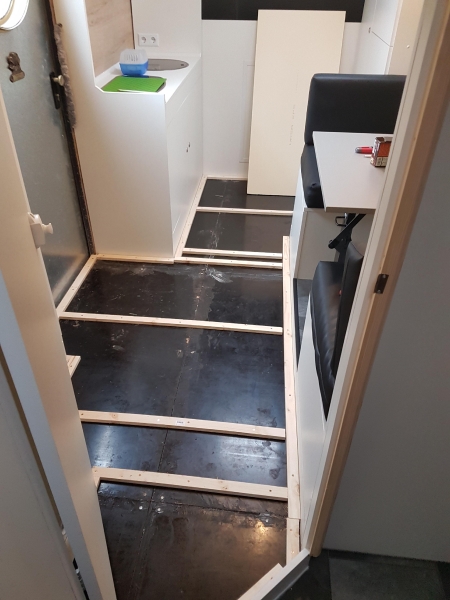

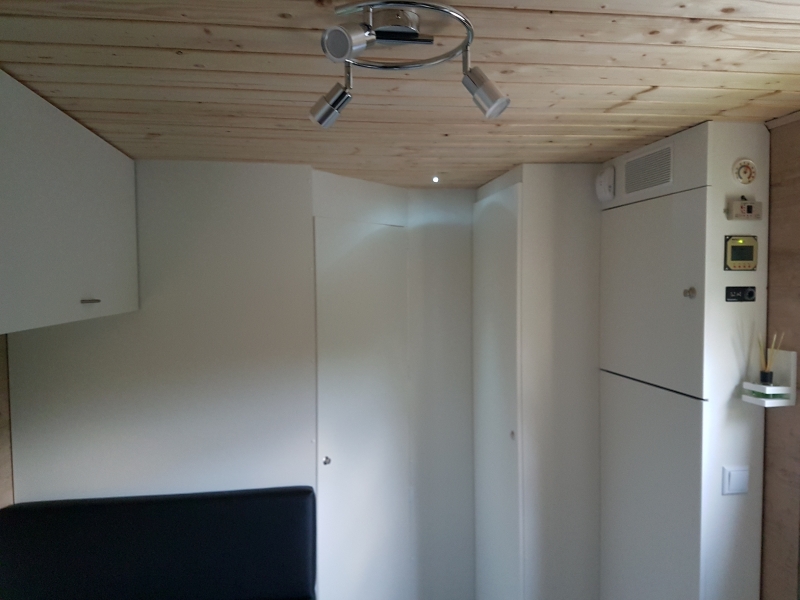

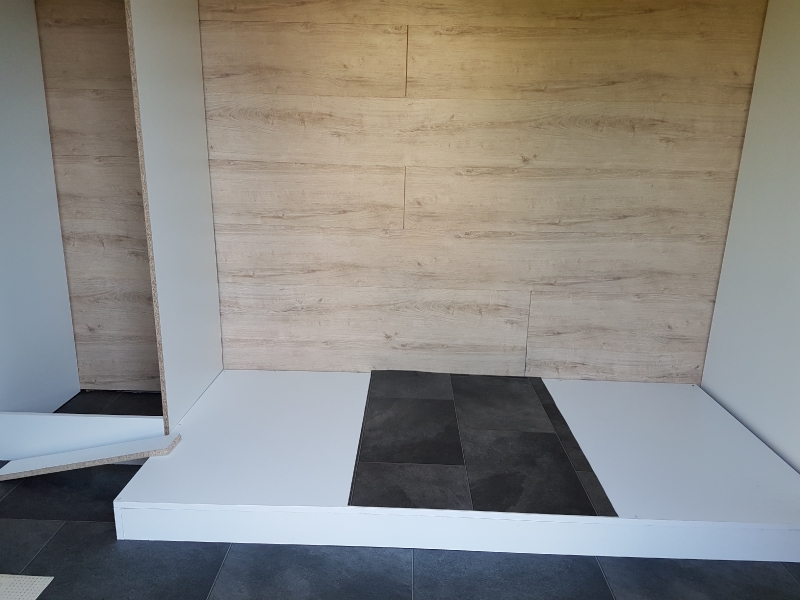

Möbelbau

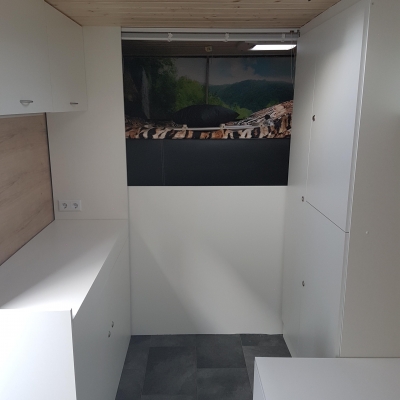

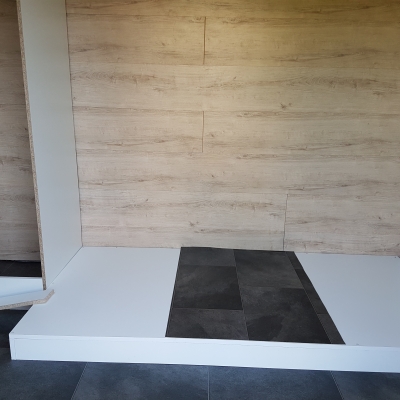

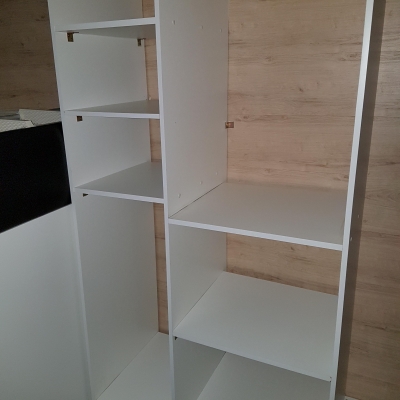

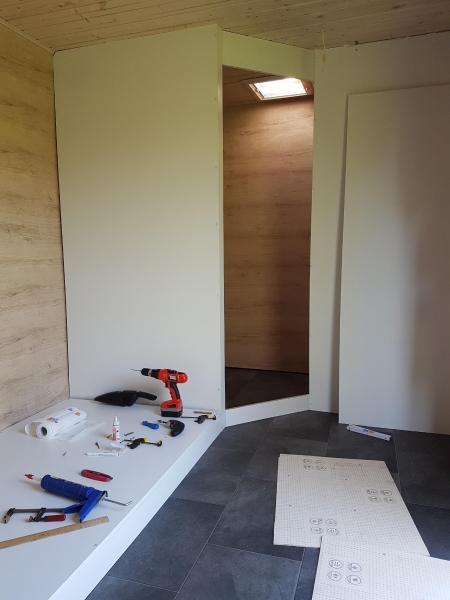

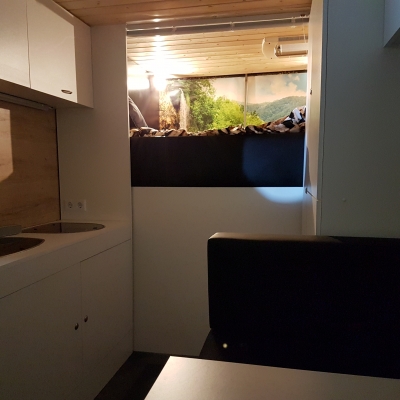

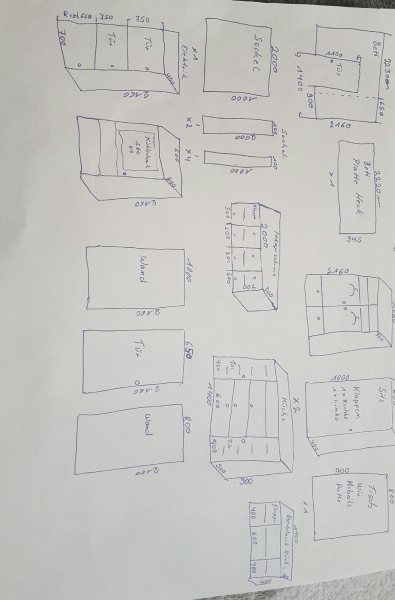

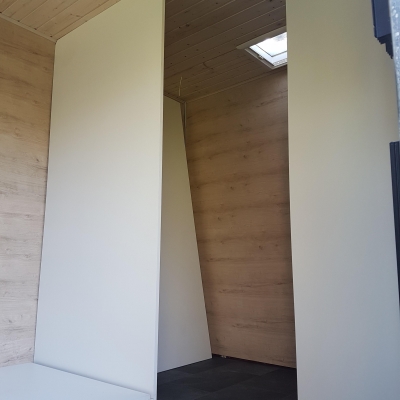

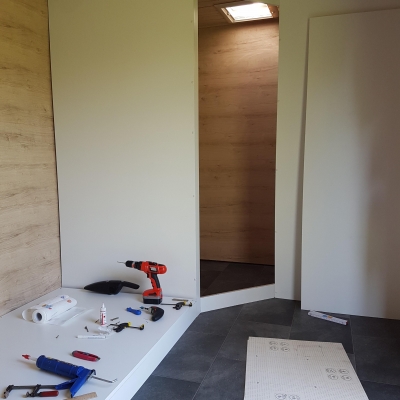

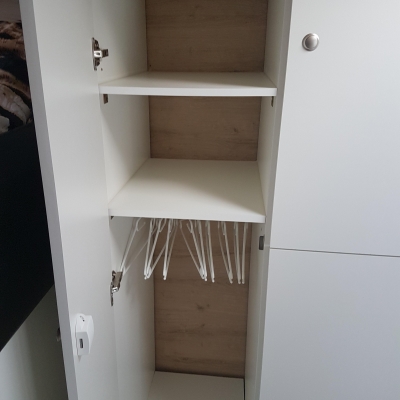

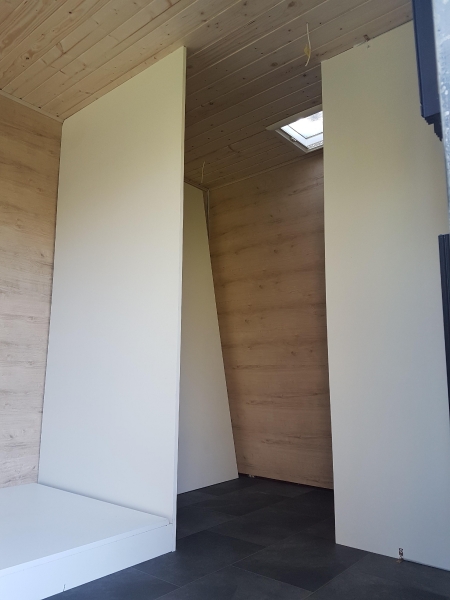

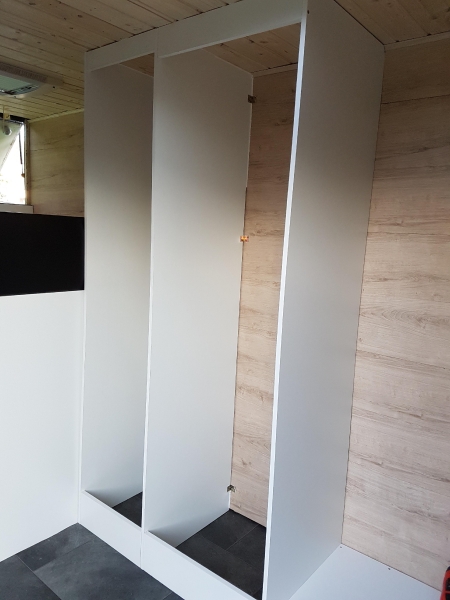

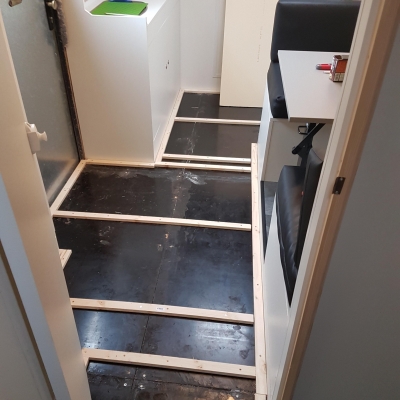

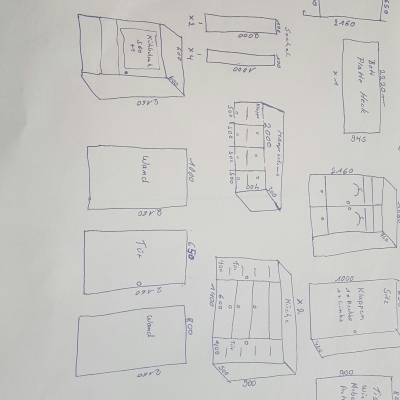

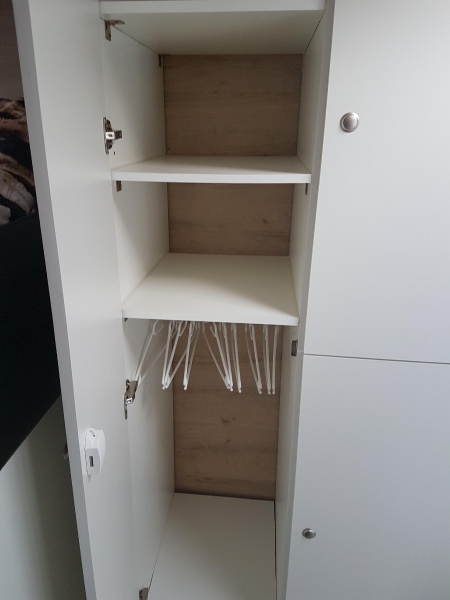

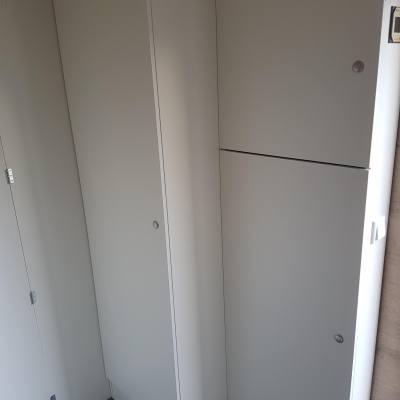

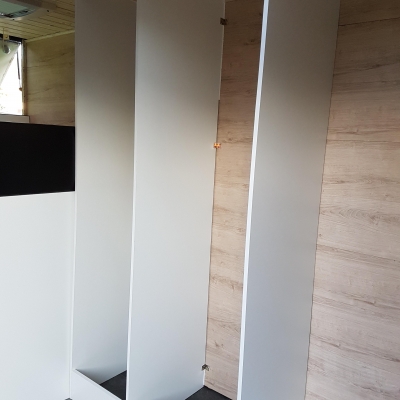

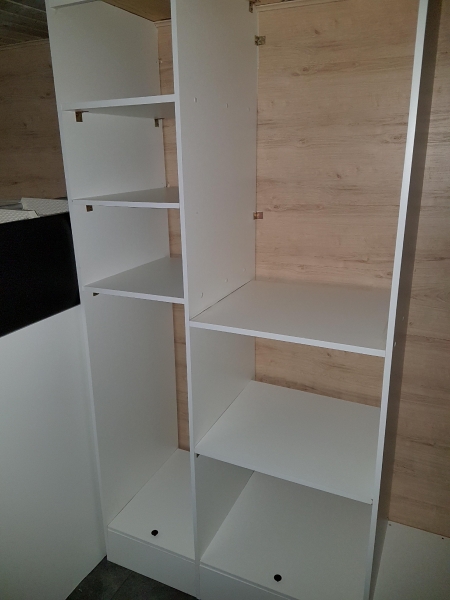

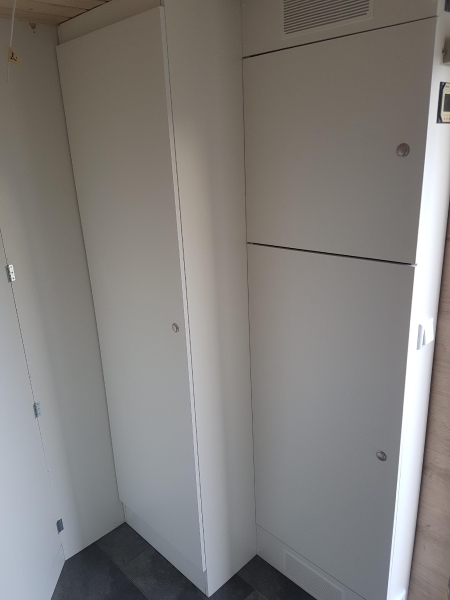

Material des Möbelbaus Möbelbau selbst gemacht aus 16 und 19 mm melaminbeschichteter weißer Spanplatten

Kocher

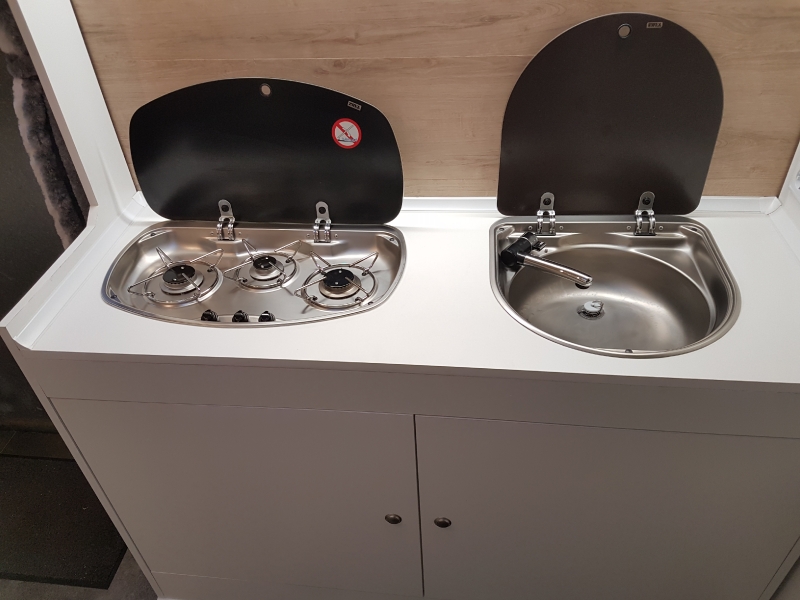

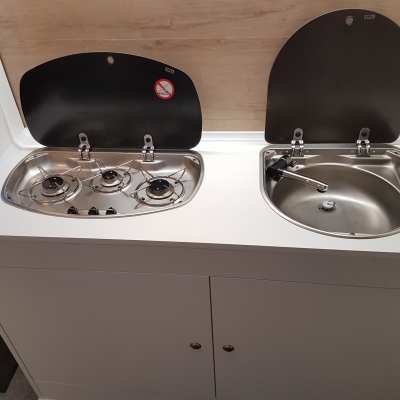

Kocher 3-Flammen Gasherd von SMEV

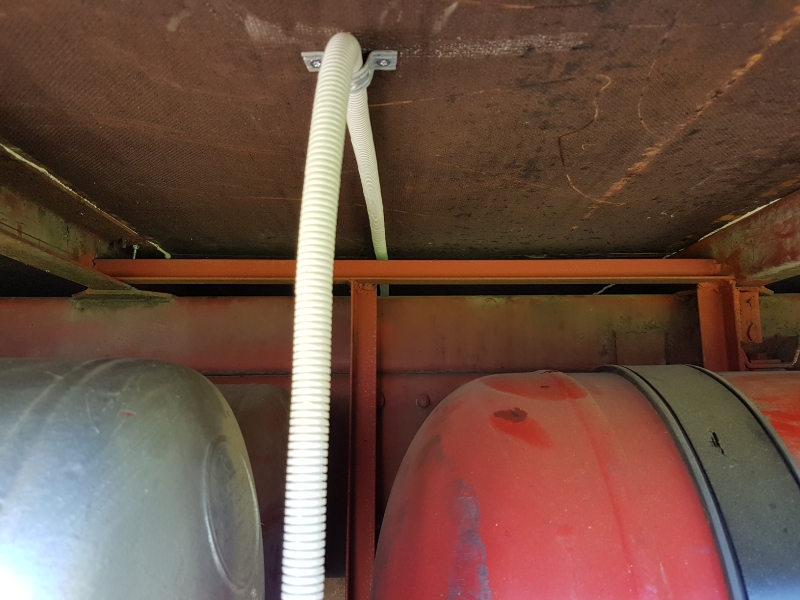

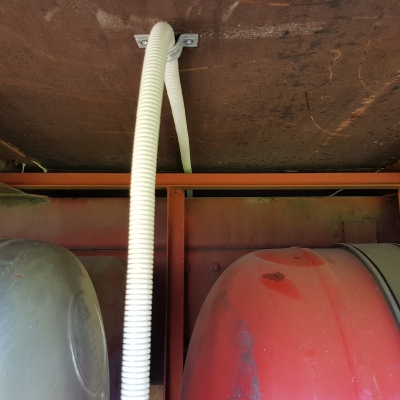

Gasinstallation 200 l Gastank unter dem Fahrzeug
Sonstiges

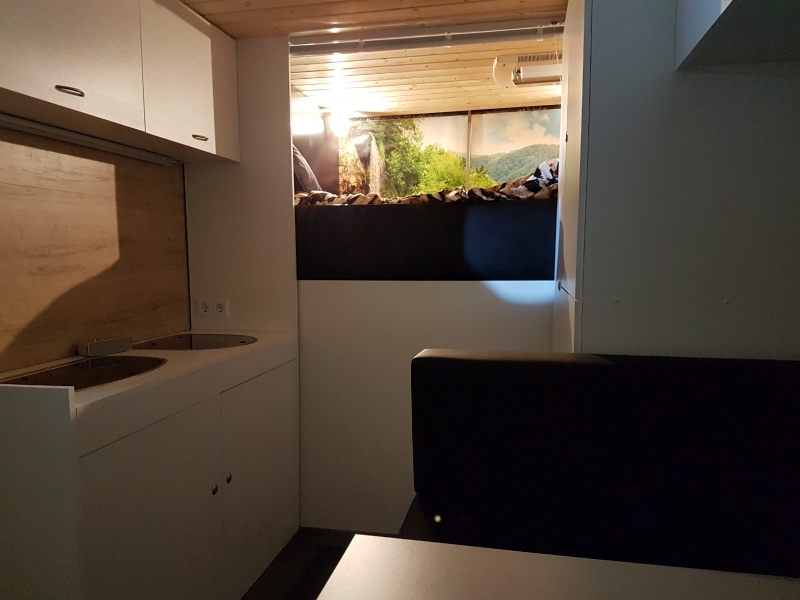

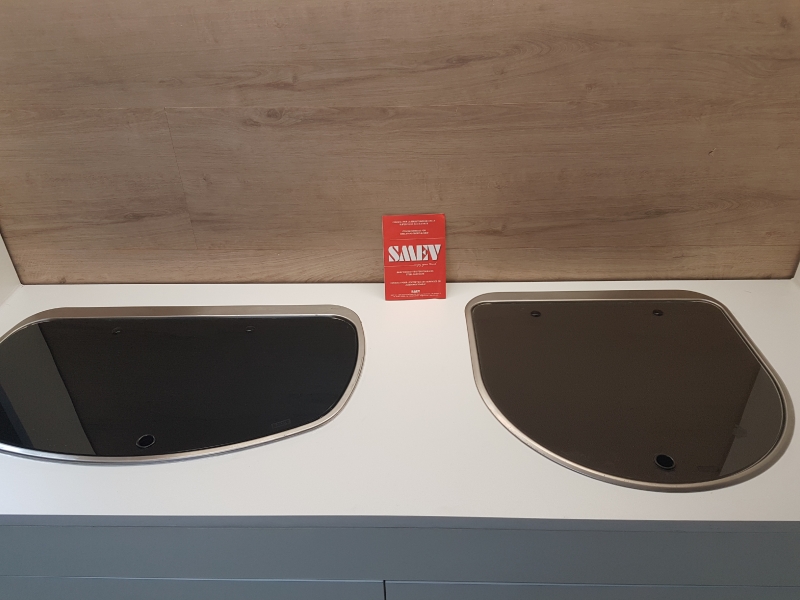

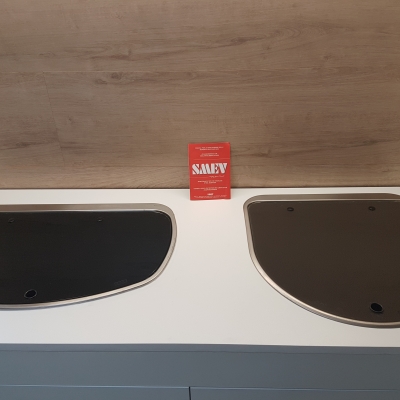

Spüle und Gasherd jeweils der Firma SMEV.

Kühlschrank, Kühlbox

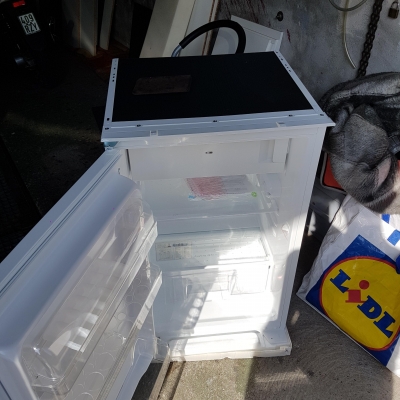

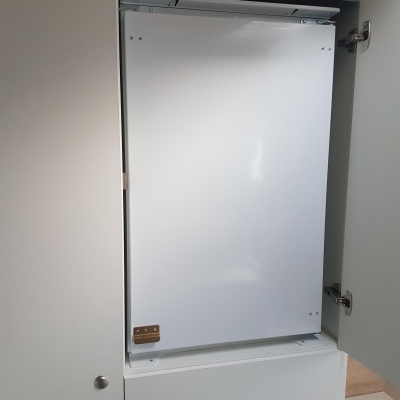

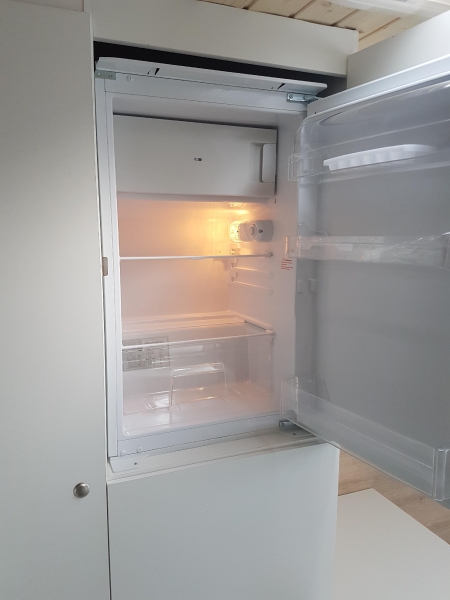

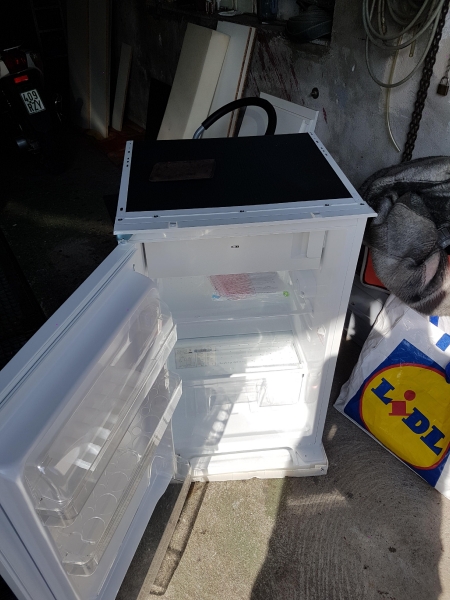

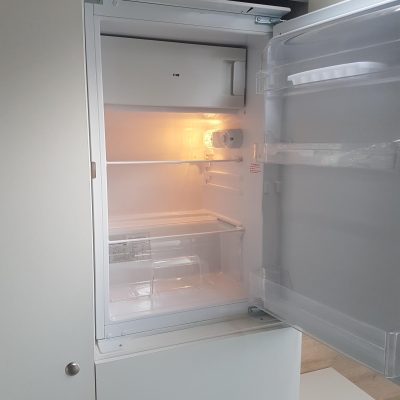

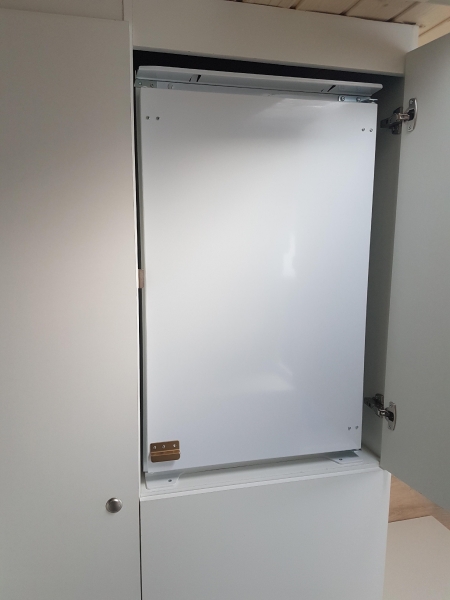

Hersteller und Typ des Kühlschrank PKM Einbaukühlschrank 122 l (normaler Haushaltskühlschrank mit Gefrierfach 230 V)
Sonstiges
Da wir 230 V haben, und ein nicht so kleiner Kühlschrank sehr wichtig ist, haben wir uns für einen 122 l entschieden. Ein ganz normaler Haushaltskühlschrank. Nur zu empfehlen. Natürlich darf ein Gefrierfach net fehlen.

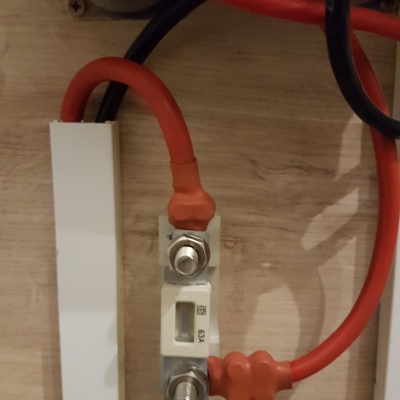

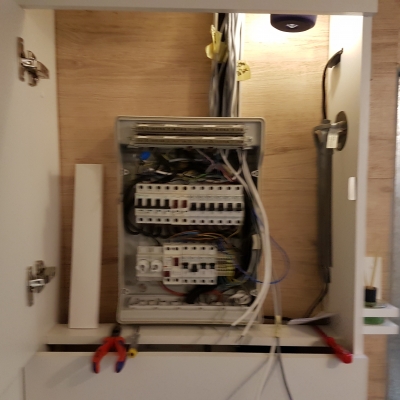

Stromkonzept

Stromspannung im Chassis 24V
Stromspannung im Aufbau 12 V, 24 V
Ladewandler 24-12V 65 A
110V / 230V im Aufbau? Nein

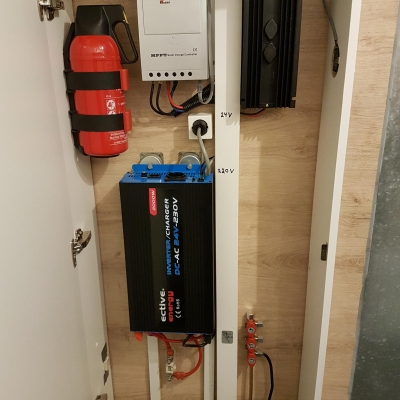

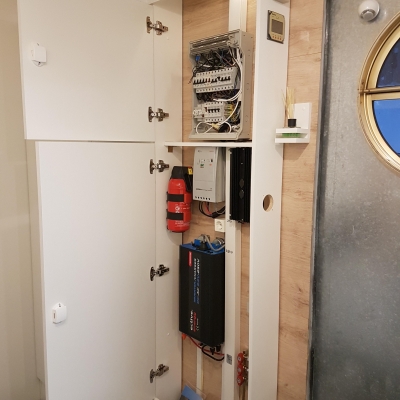

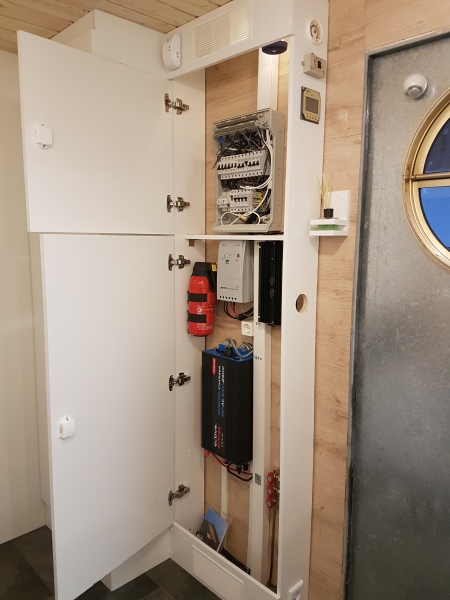

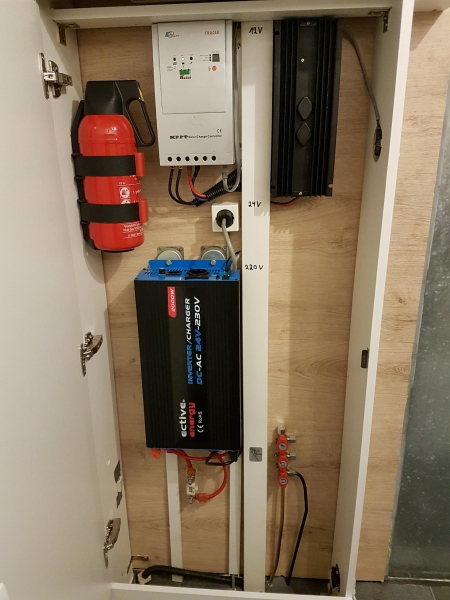

Wechselrichter Ective CSI204 Sin Charger-Inverter 2000 W/24V Sinus-Wechselrichter mit Ladegerät
Sontiges

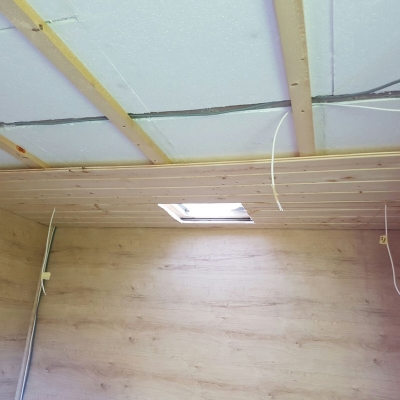

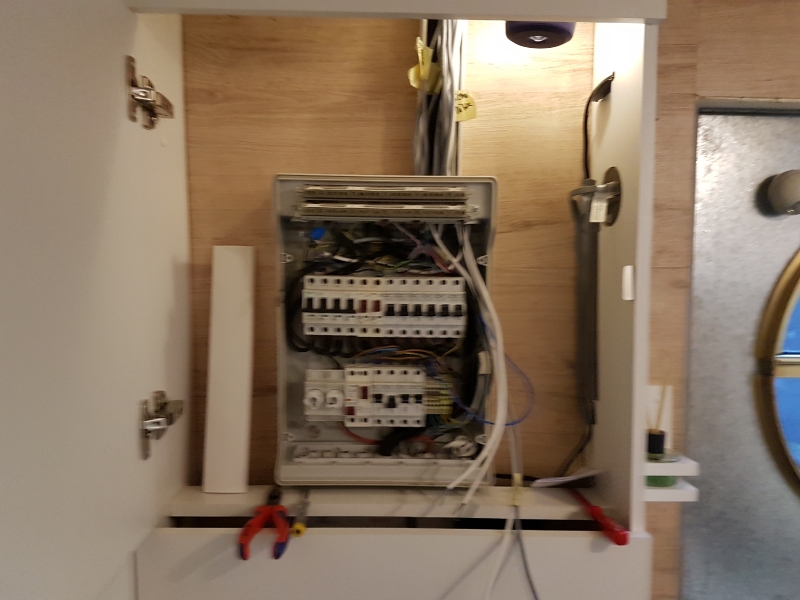

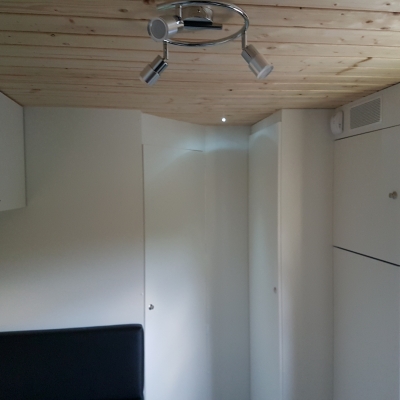

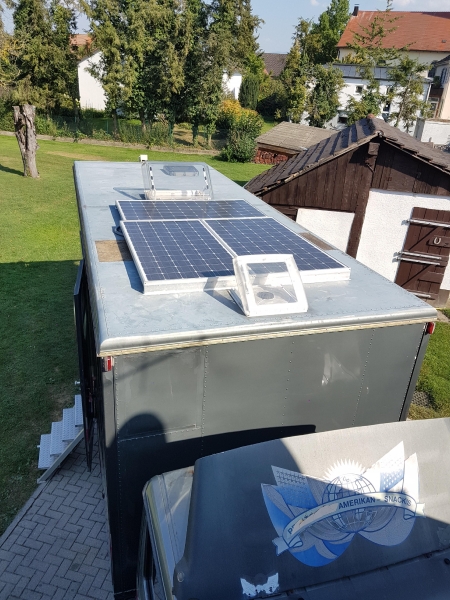

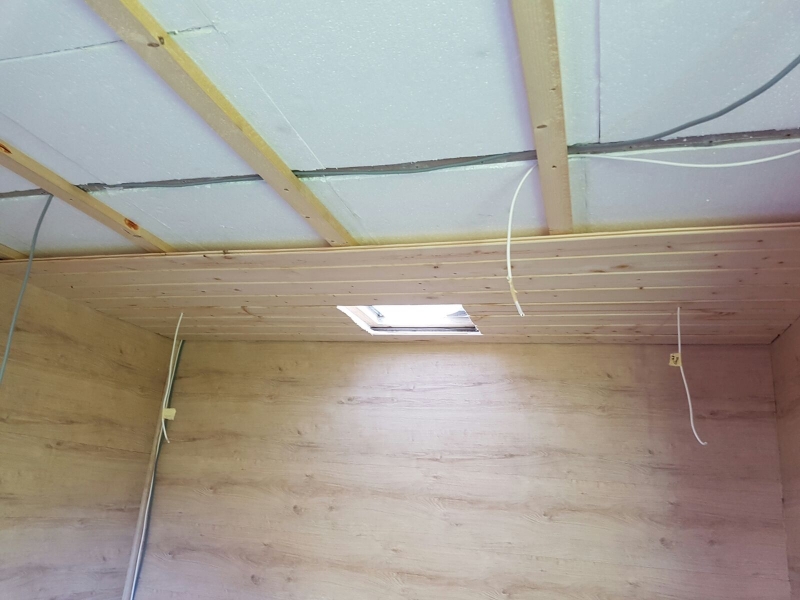

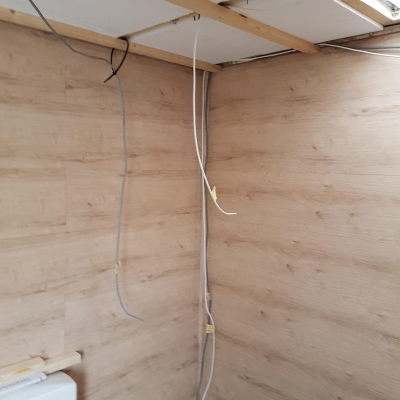

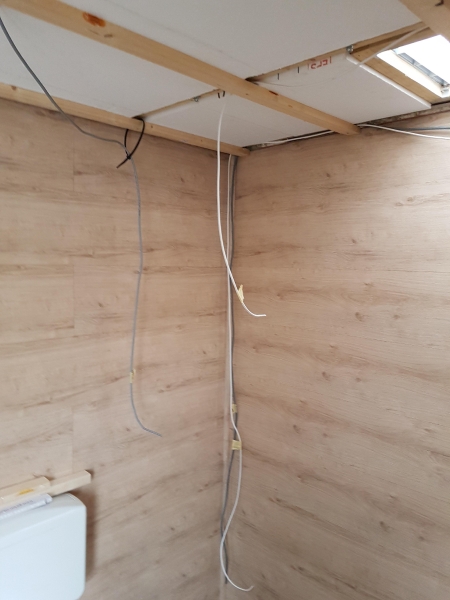

Durch die 600 w Solaranlage mit mppt Laderegler ist immer ausreichend Strom vorhanden. Die ganzen Leitungen und Kabel sind in der Decke verlegt. Es liegen noch genug Leerrohre drin, falls Bedarf besteht. Im Fahrzeug sind normale led-Lampen.

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 2x200 Ah AGM-Batterien
Batterieladegerät für Aufbaubatterien Ist im Inverter mit integriert
Batterieüberwachung ja

Stromgewinnung

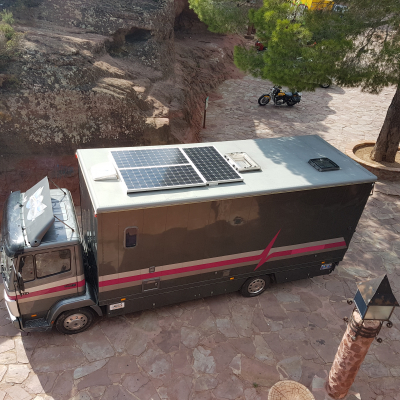

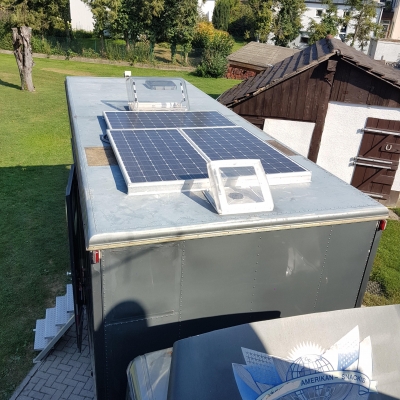

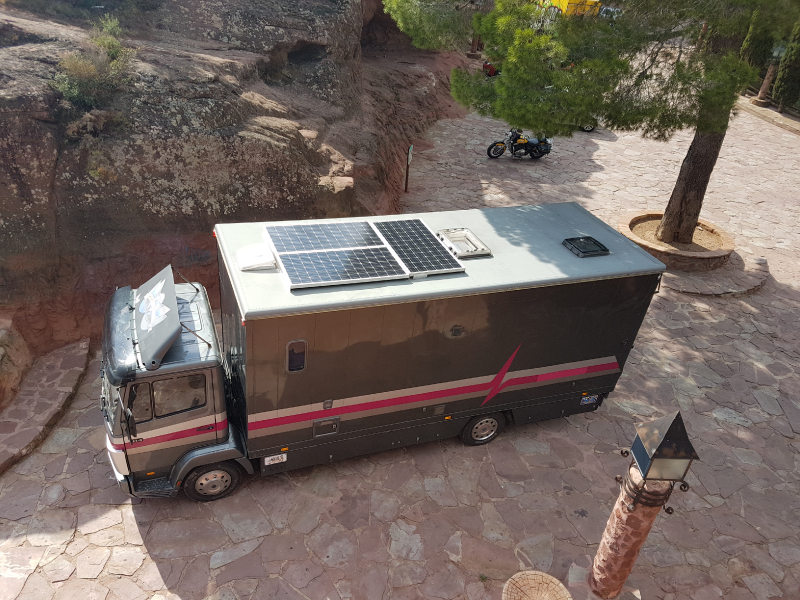

Solarkapazität 3 x 200 W

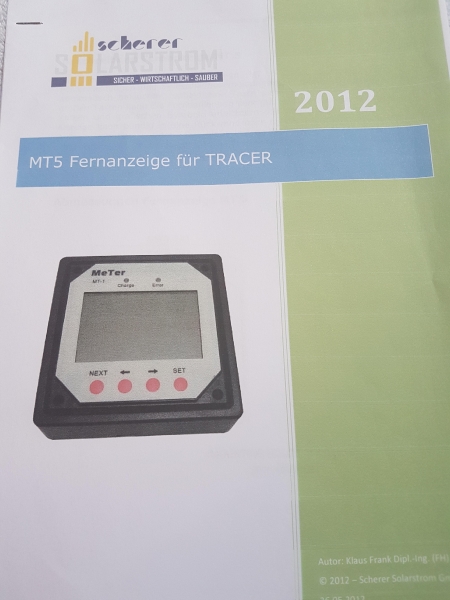

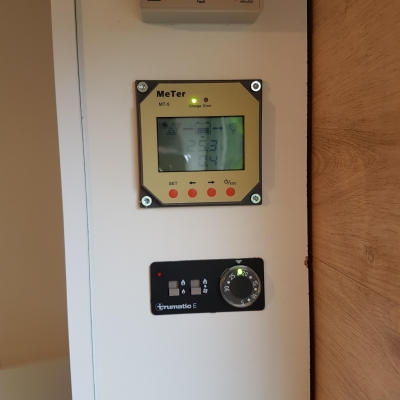

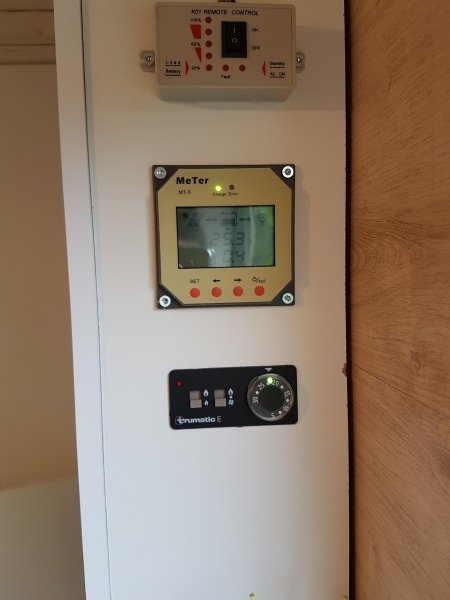

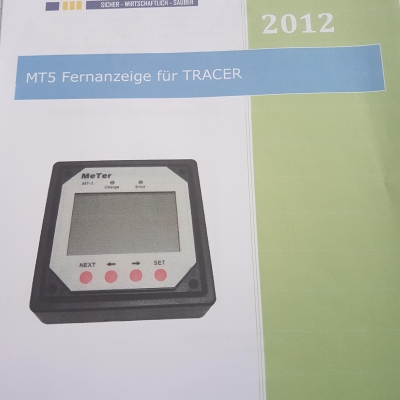

Solarregler Mppt Laderegler Tracer 4210 RN+ MT5 Fernanzeige
Brennstoffzelle Nein

Heizung

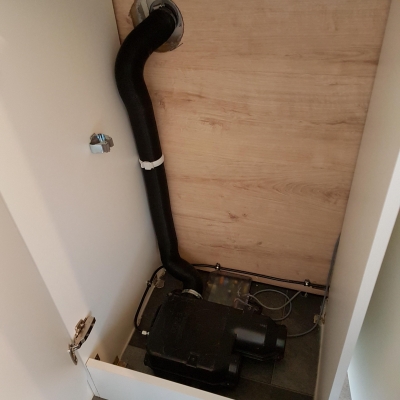

Hersteller und Typ der Heizung Truma E2400

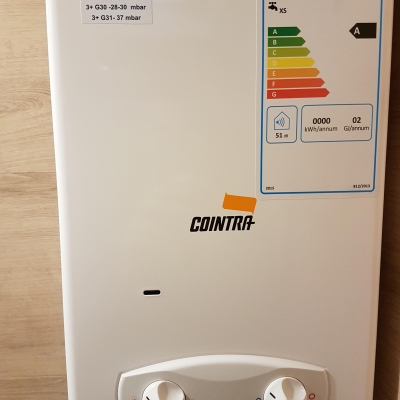

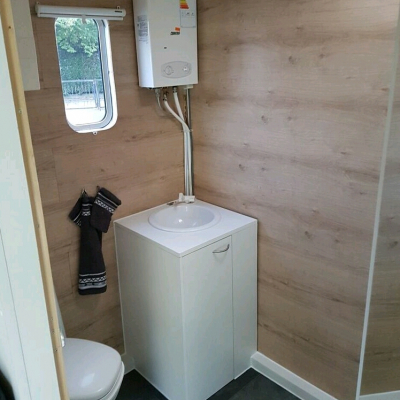

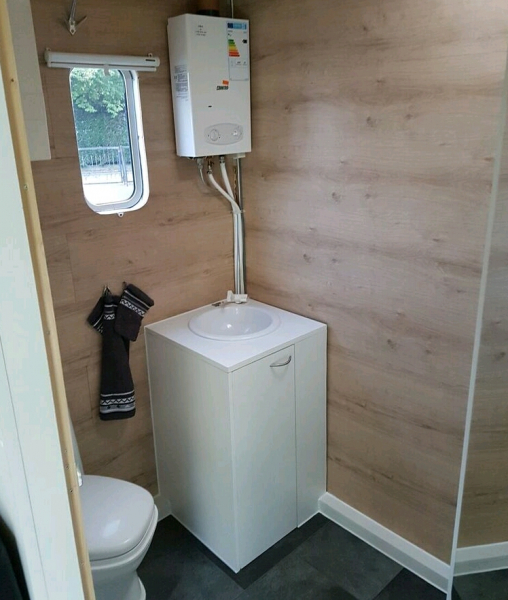

Warmwasseraufbereitung Cointra Optima cop 5 Gasdurchlauferhitzer
Fahrerhausheizung normale
Sonstiges

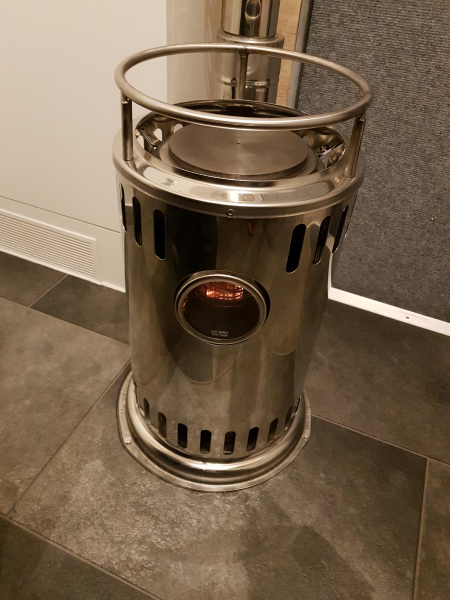

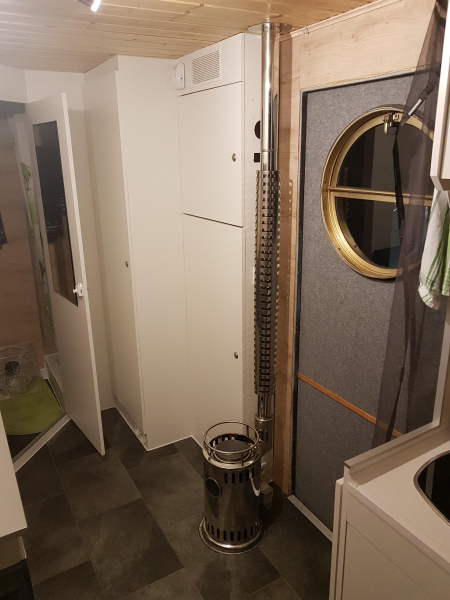

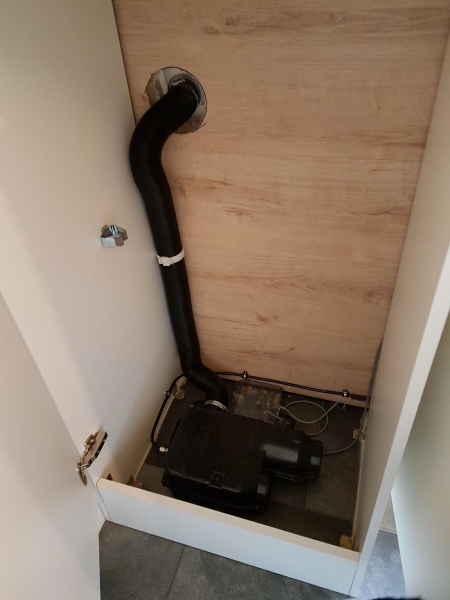

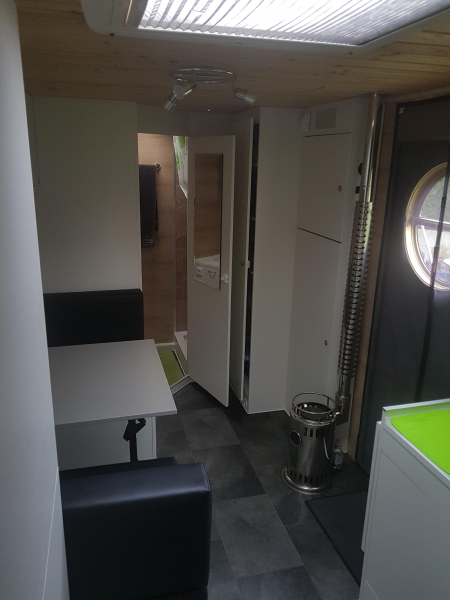

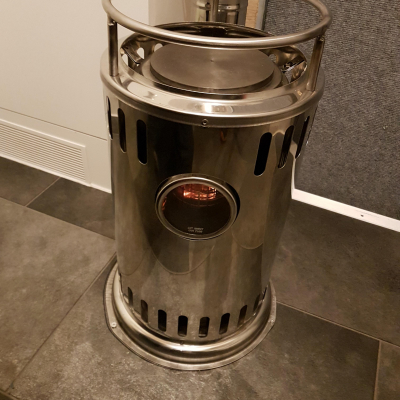

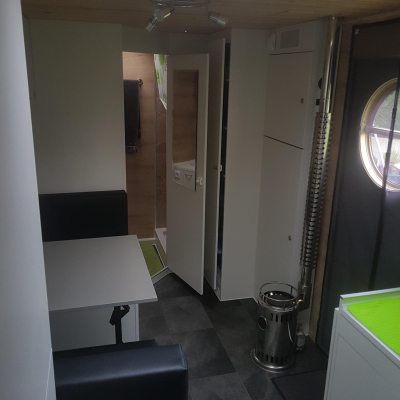

Zusätzlich ist ein 2400w Diesel Ofen eingebaut

Gasanlage

Erläuterung Gasanlage

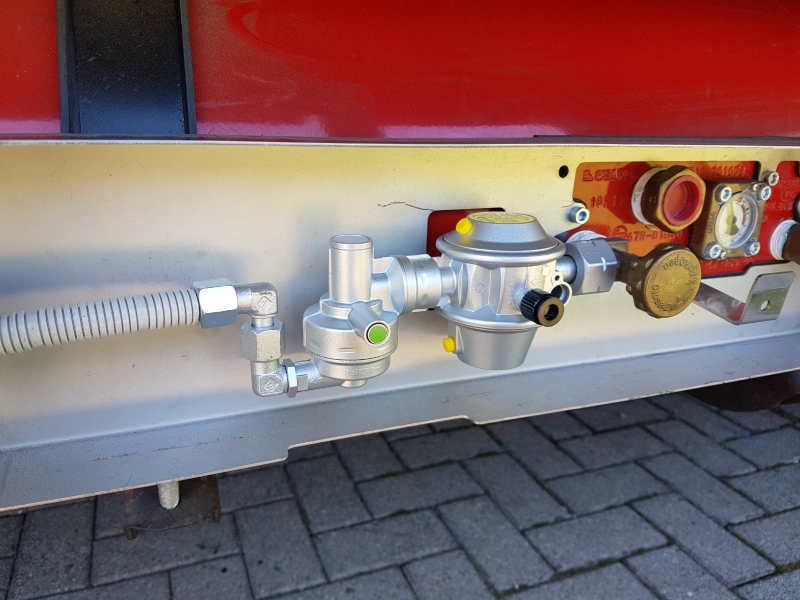

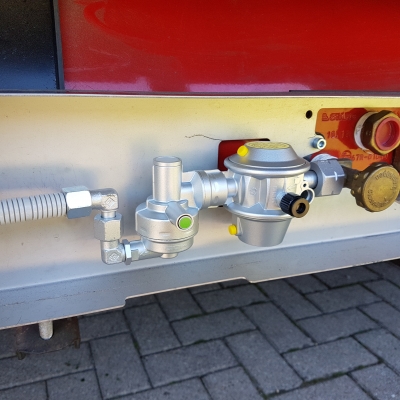

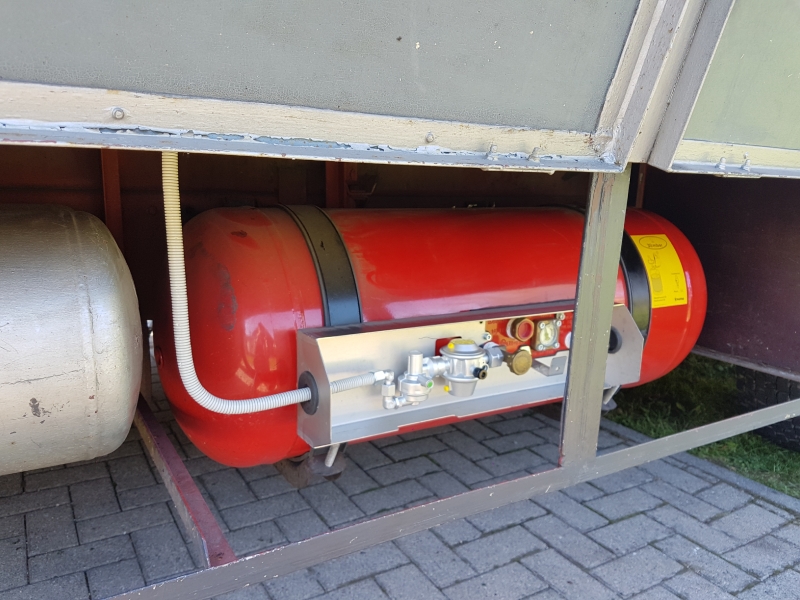

GuG 200 l Gastank fest verbaut mit Crashsensor der Firma Truma. Damit wird der Durchlauferhitzer, Heizung und Herd betrieben.

Wassersystem

Wasserfiltersystem 911
Volumen der Frischwassertanks 230 l
Volumen der Abwassertanks 160l
Sonstiges
Der Wassertank ist in der Heckgarage Abwassertank ist unter dem Fahrzeug verbaut.

Toilette

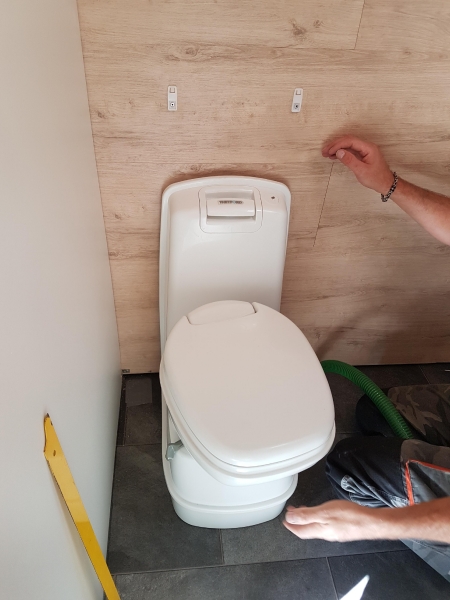

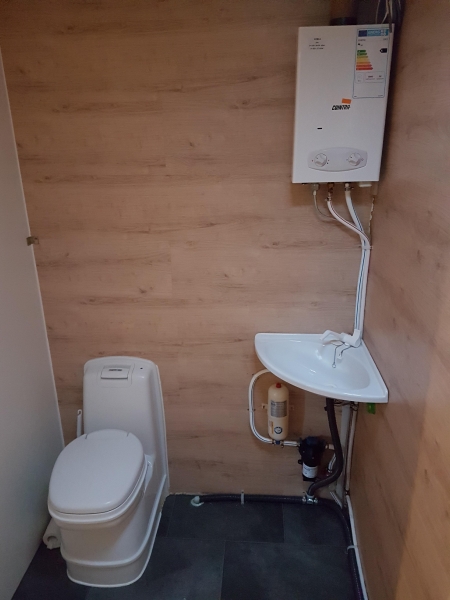

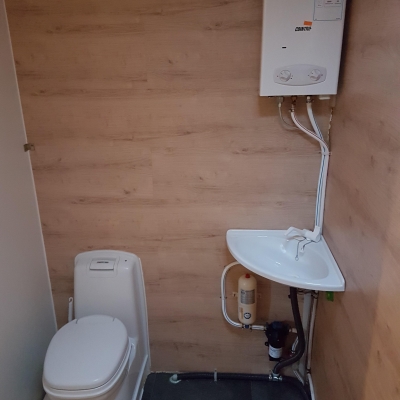

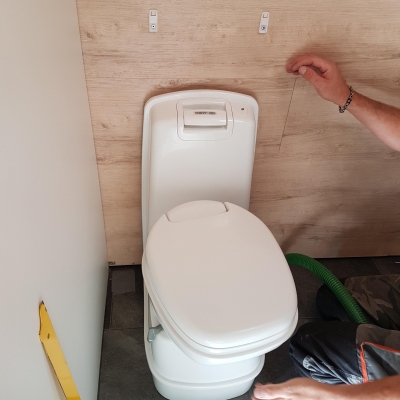

Hersteller und Art der Toilette Thetford CS 200 Cassettentoilette
Kapazität Fäkalientank 18 l plus eine Wechselcassette
Sonstiges

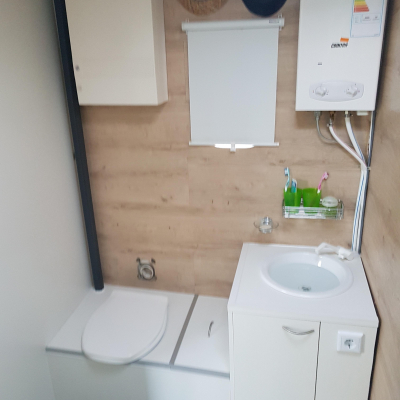

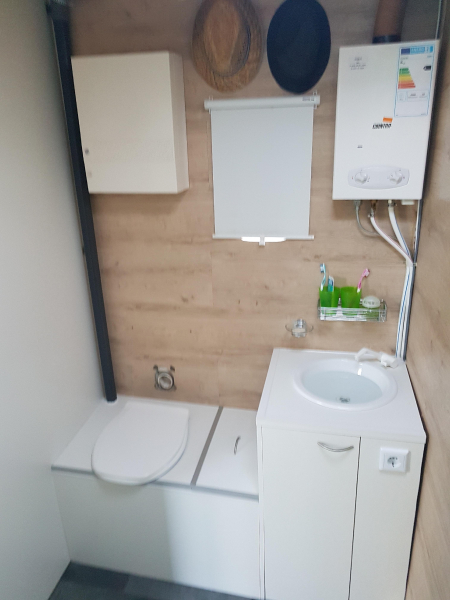

Die Toilette ist jetzt in eine Trockentrenntoilette umgebaut. Dadurch haben wir jetzt eine Kapazität von ca 10 - 14 Tage bis zum leeren, vorher waren es nur 2-3 Tage.

Anbauten

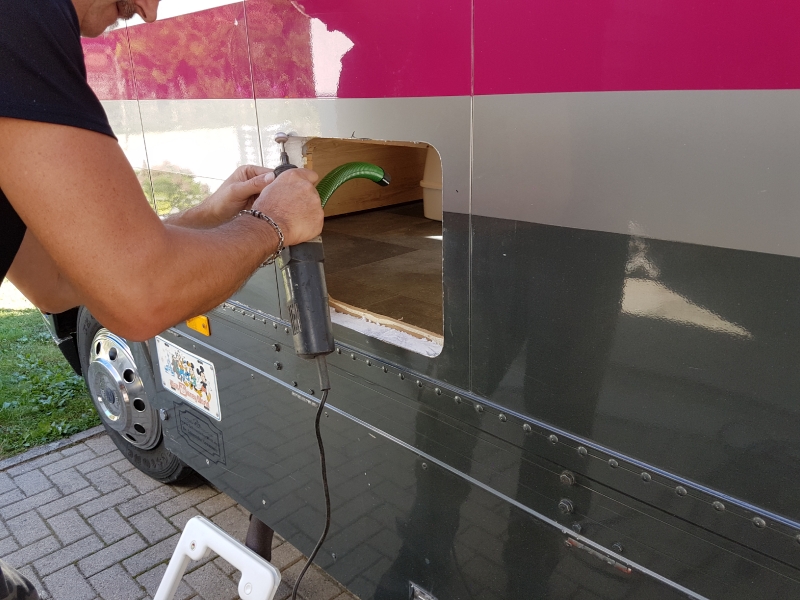

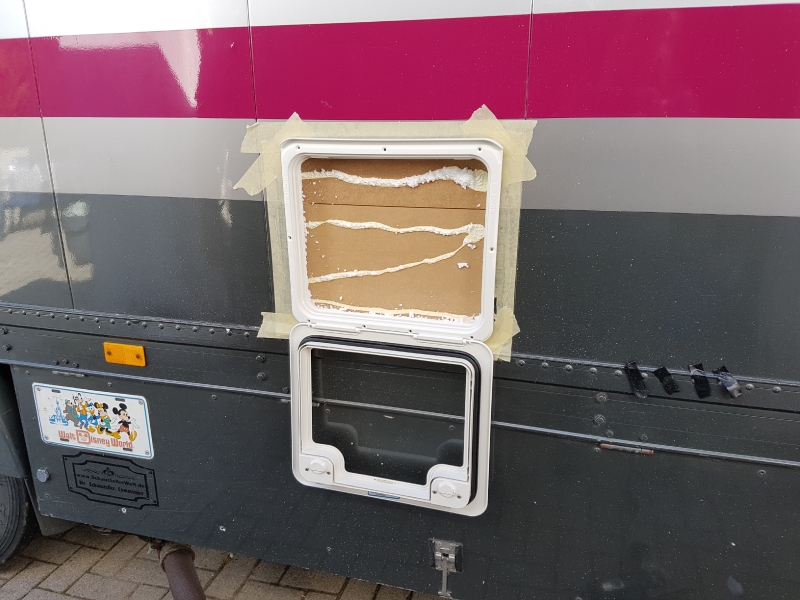

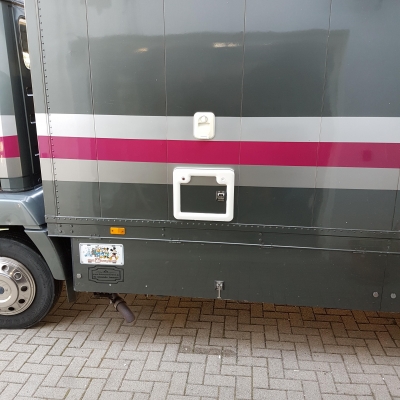

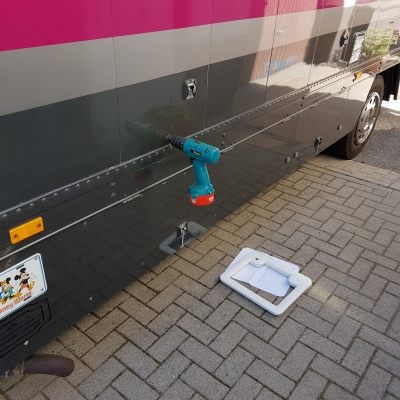

Stauboxen 2 Stauboxen jeweils eine rechts und links hinten
Außenkochstelle kommt noch sowie ein Außengrill
Markise wird auch noch angebaut
Sonstiges

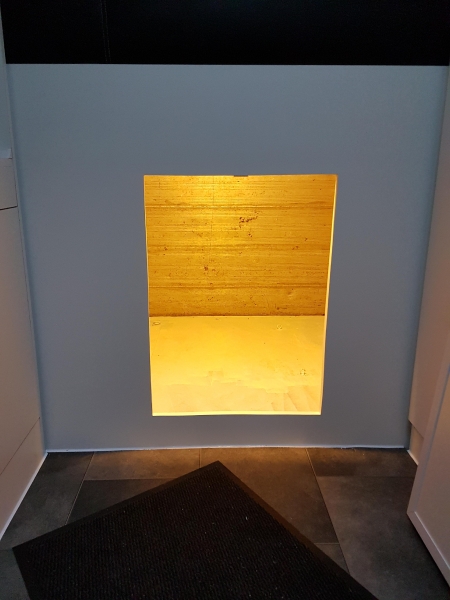

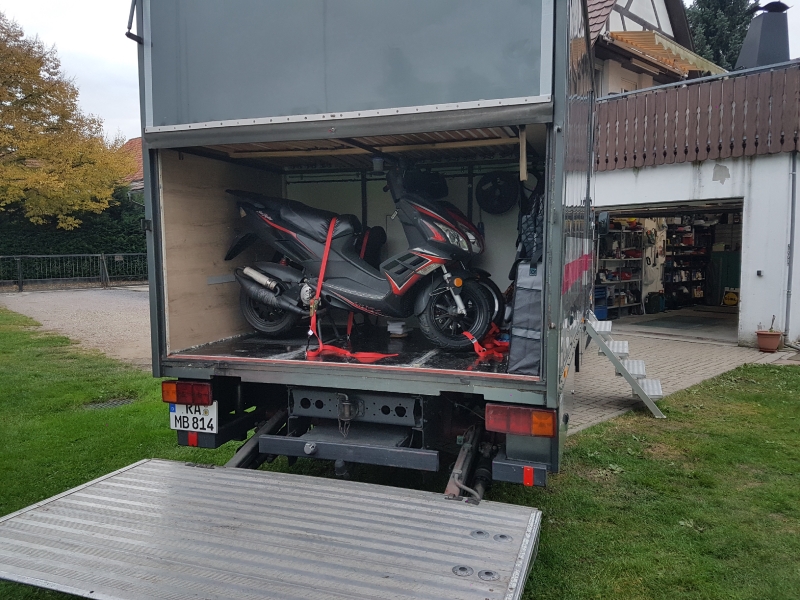

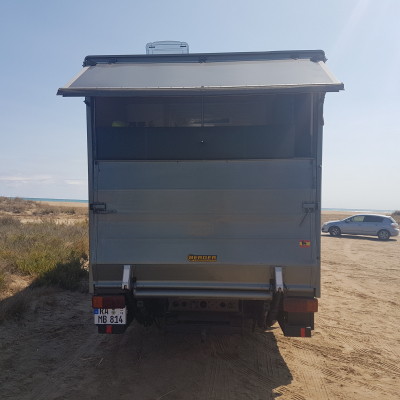

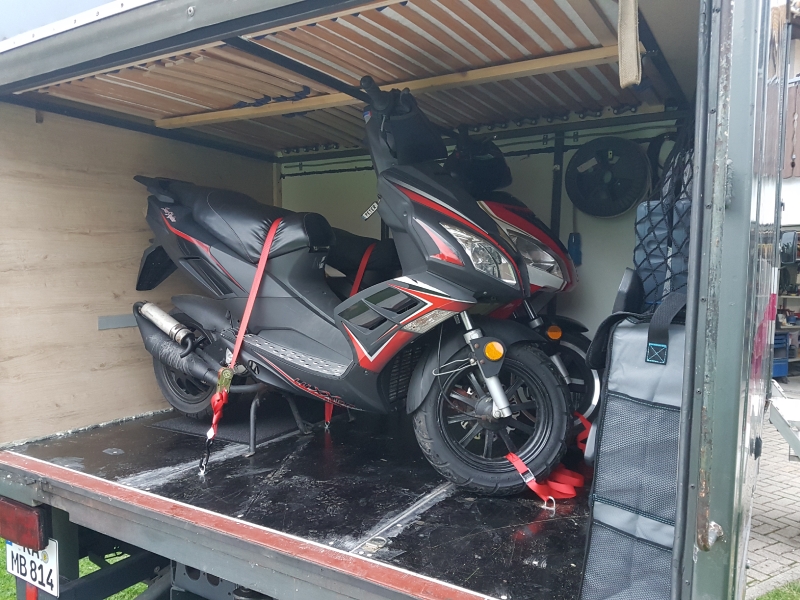

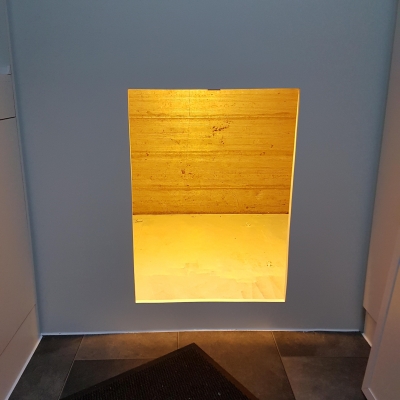

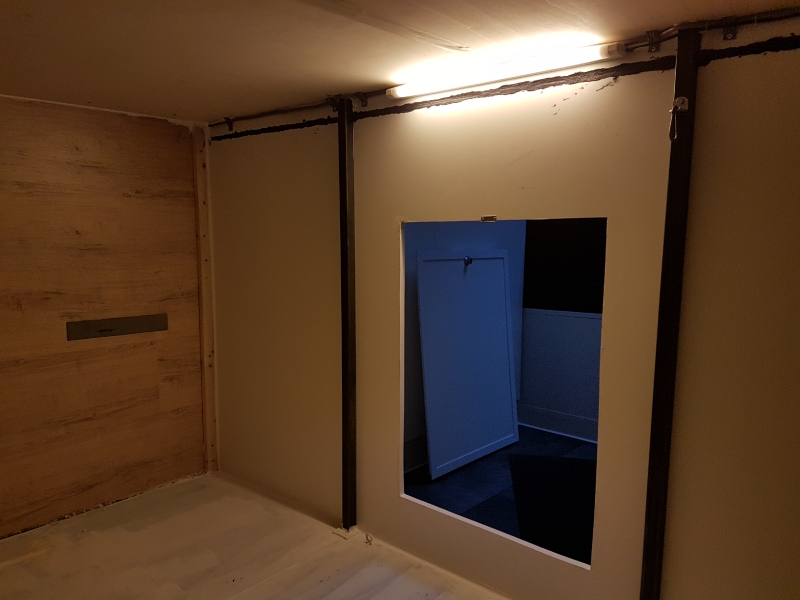

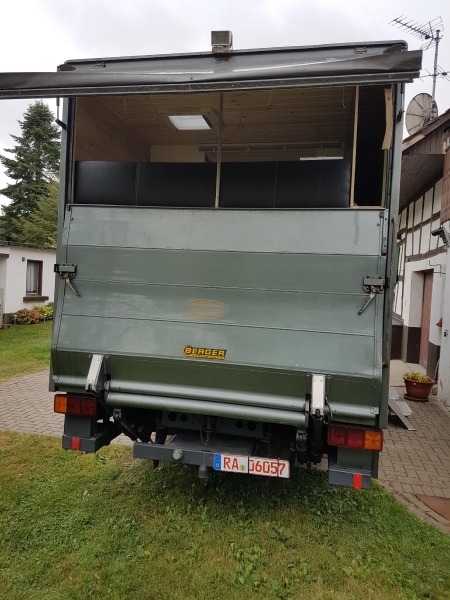

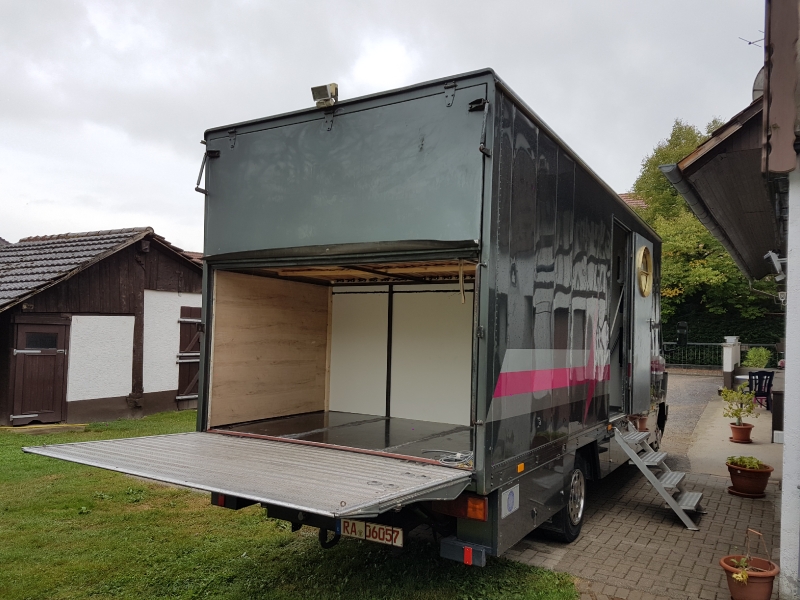

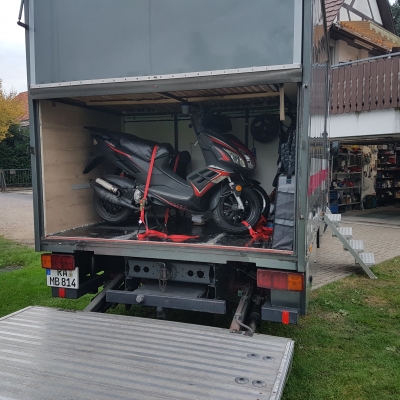

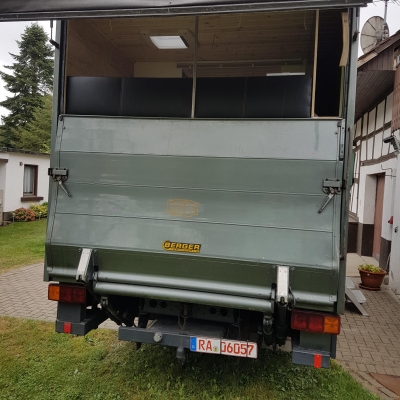

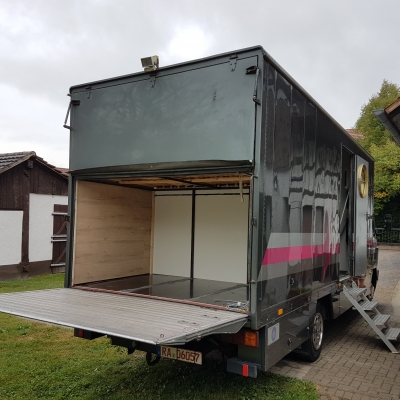

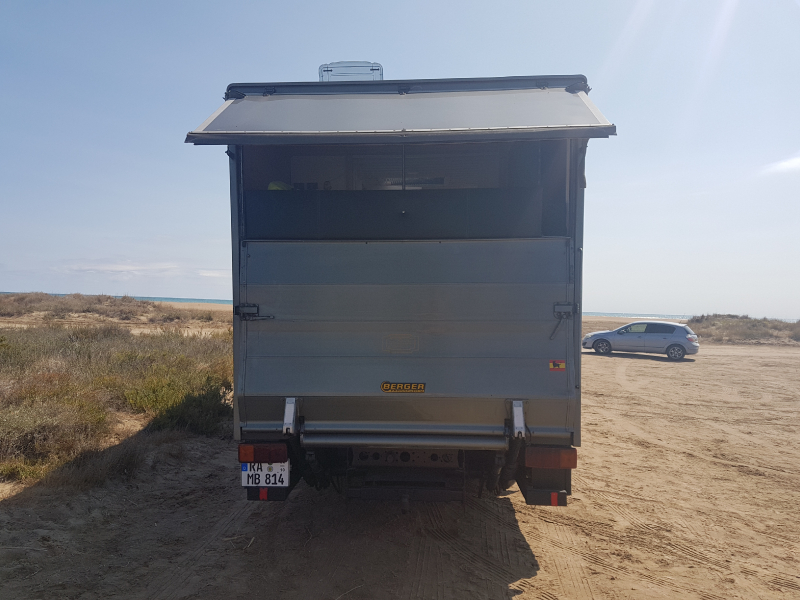

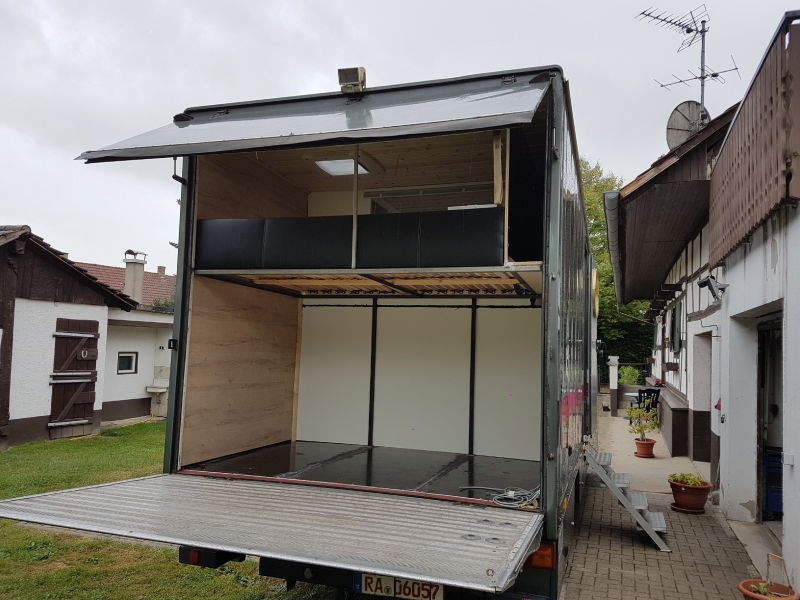

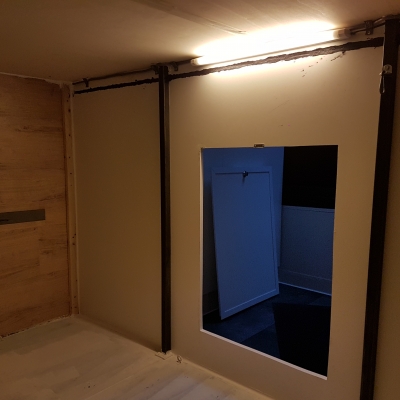

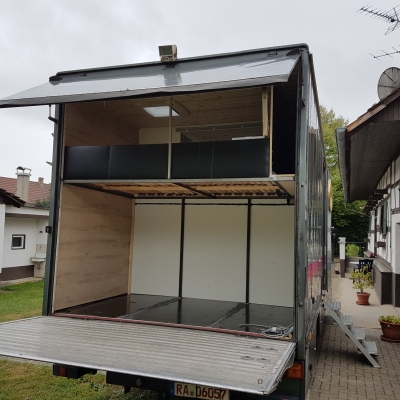

Wir haben uns hier für eine Heckgarage entschieden, dass man viel Stauraum hat für die Sachen die man im Fahrzeug nicht braucht, auch mal Roller, Fahrräder, Campingmöbel etc. im Innenraum verstauen kann bzw. natürlich auch die Hundebox unter bringt. Man kann diese auch vom Innenraum gut erreichen.
Veröffentlicht 27.11.16
Halter Jörg Volz
Aufrufe 4273
Ausgefüllt 100%
