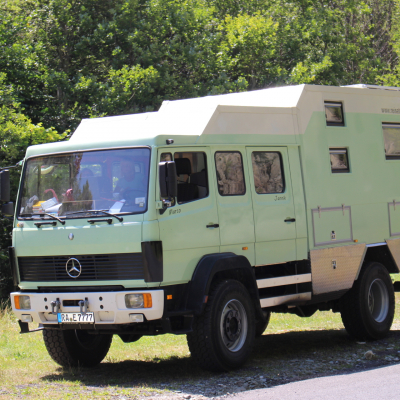

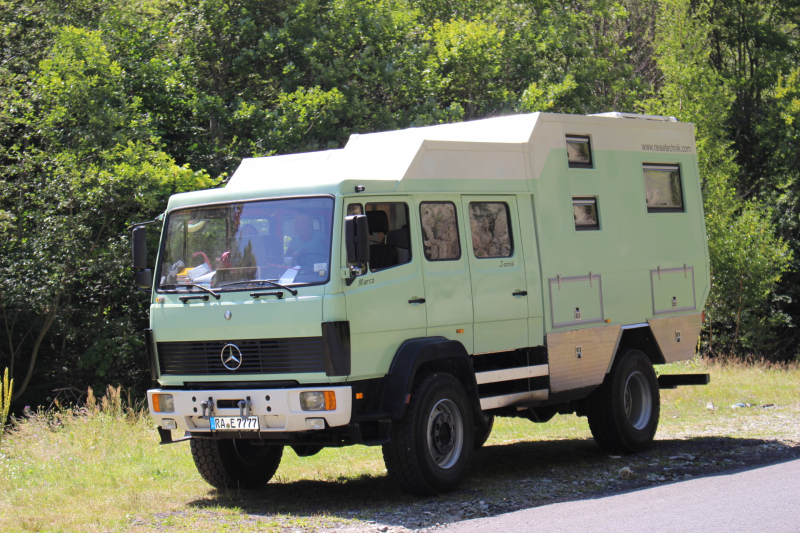

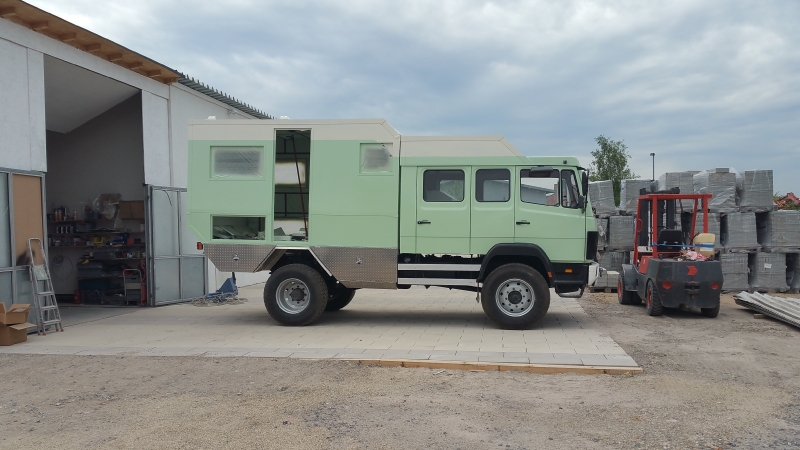

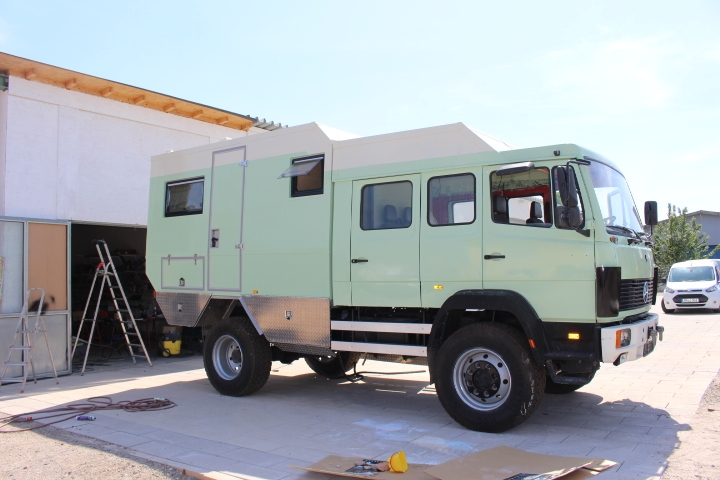

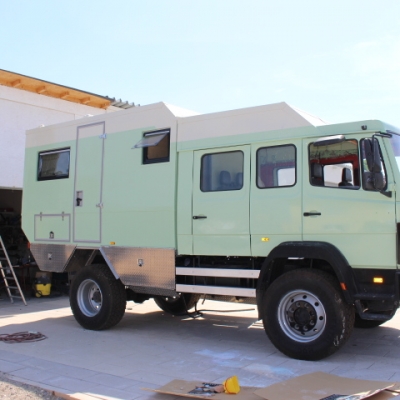

Unser Reisemobil (im Bau)
Fahrzeug ist noch nicht komplett fertiggestellt und es sind noch einige Arbeiten zu erledigen. Fahrzeug hat TÜV Abnahme und es ist auch alles eingetragen. Bilder vom aktuellen Stand auf Anfrage per Mail möglich. eine genaue Beschreibung ist in Arbeit.

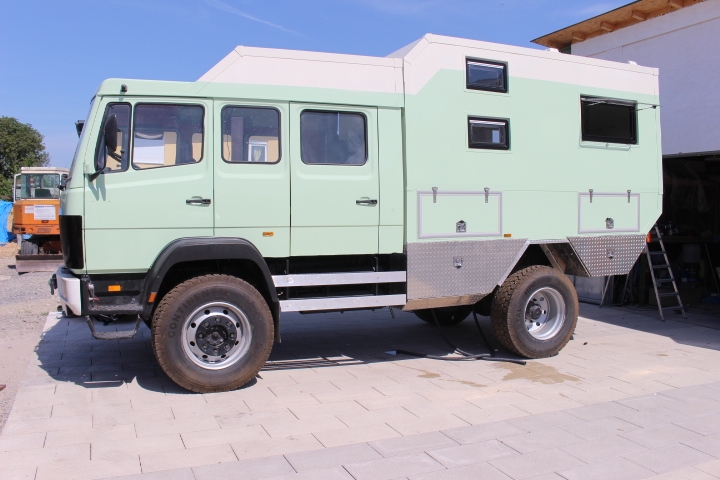

Allgemeine Angaben

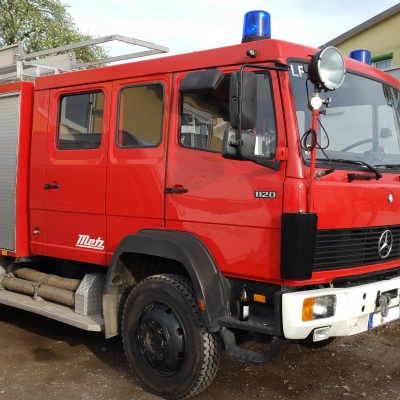

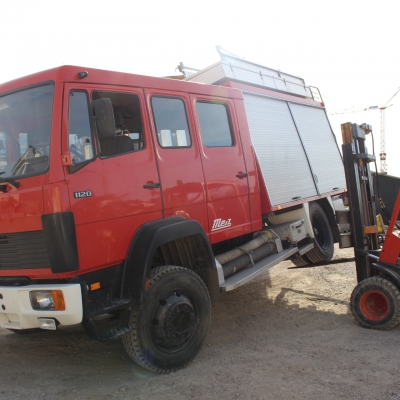

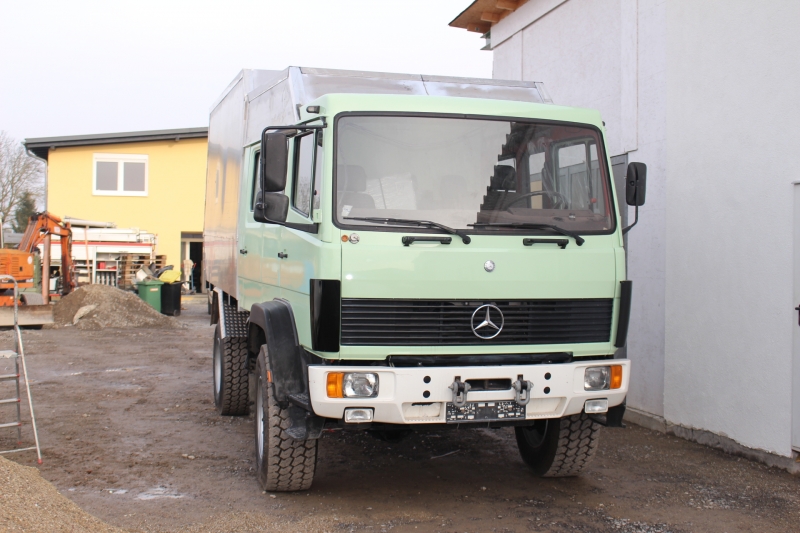

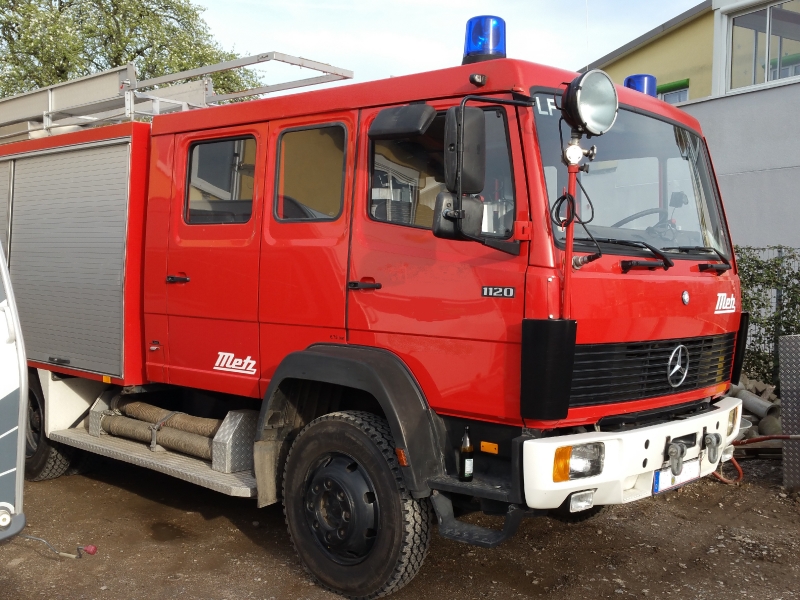

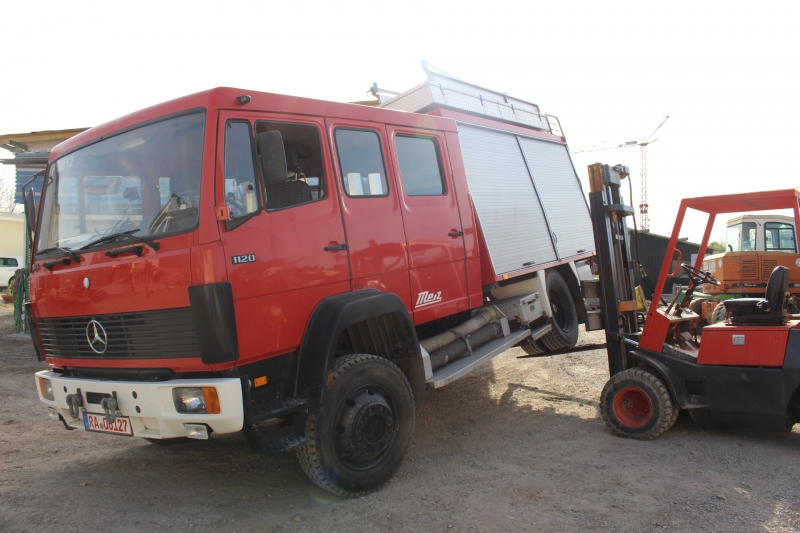

Fahrzeughersteller und Typ | Mercedes-Benz 1120AF |
---|---|
Name des Halters | Marco Ernst |
Webseite | im Aufbau |
Baujahr | 1991 |
Fahrzeug steht zum Verkauf? | Nein |

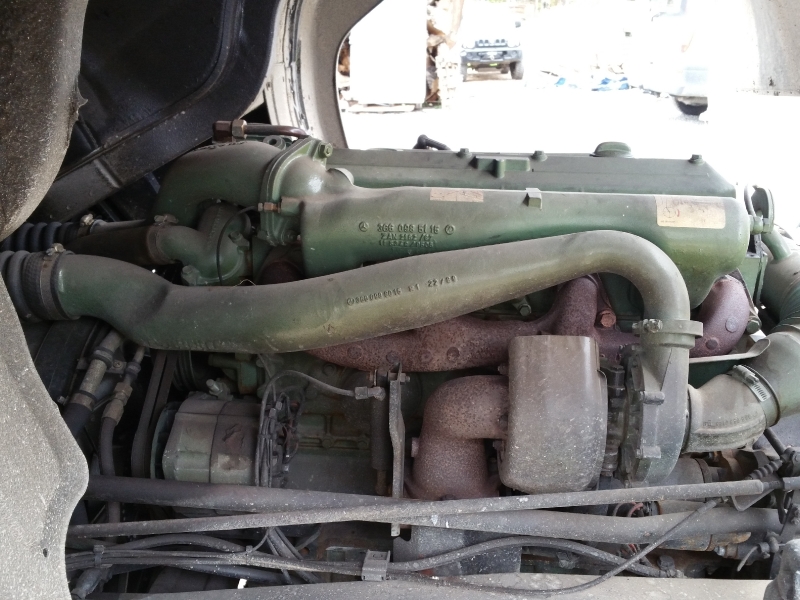

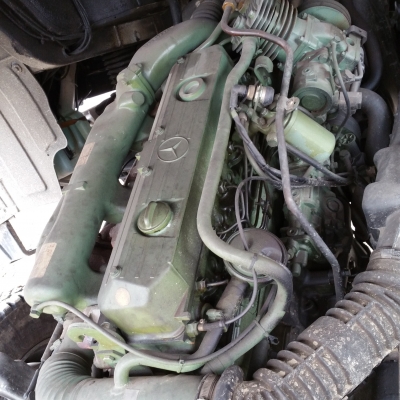

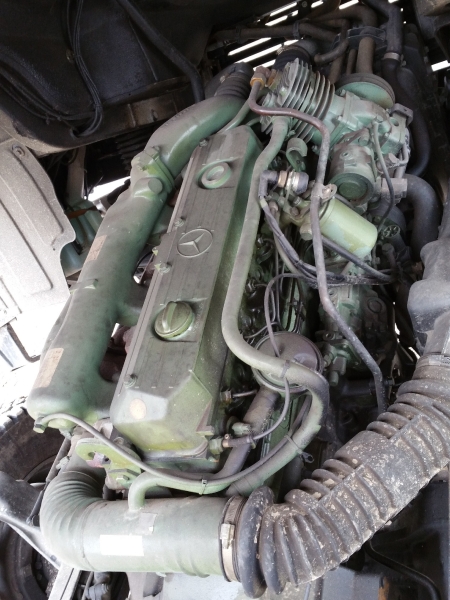

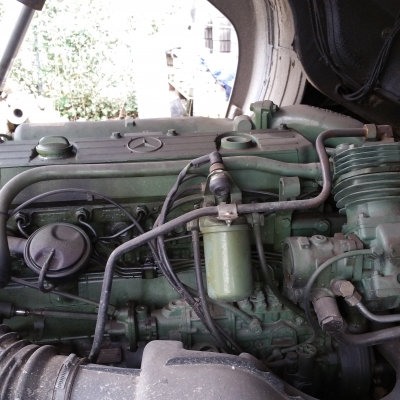

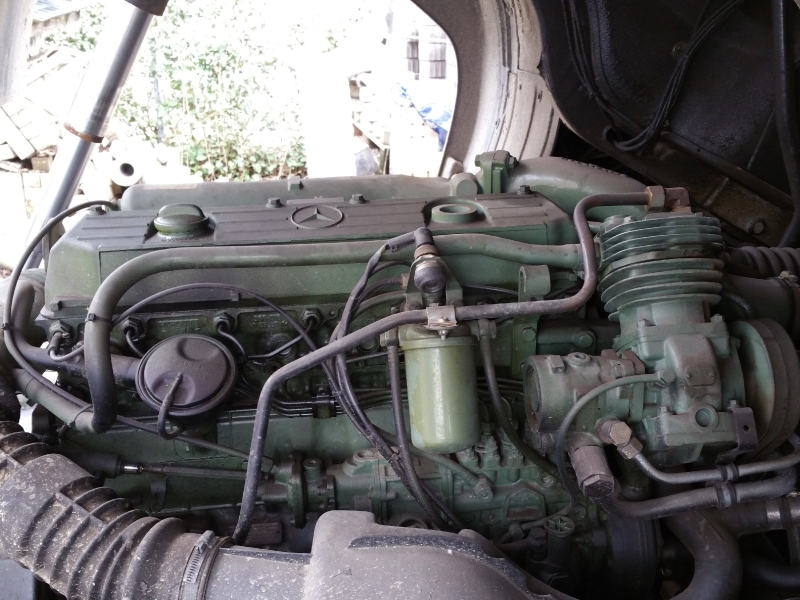

Motor

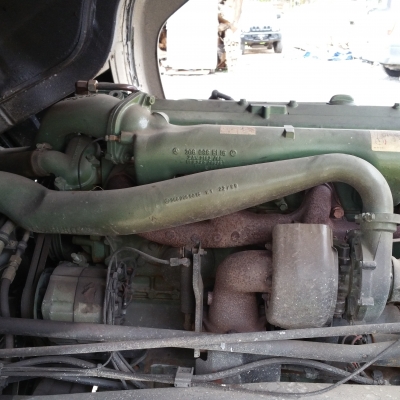

Motortyp | OM366LA |
---|---|
Hubraum | 5917 |
Zylinderzahl | 6 |
Motorleistung in PS | 204 |
Drehmoment | 640 |
Sonstiges | |
erst 16tkm |

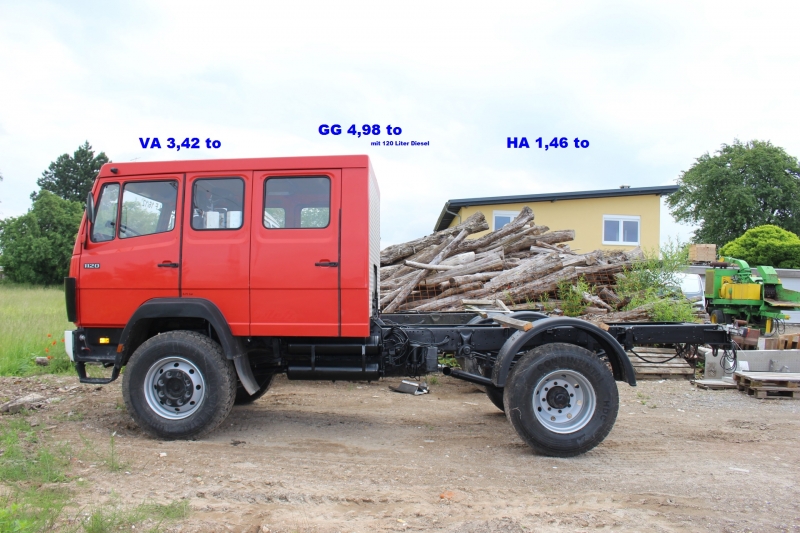

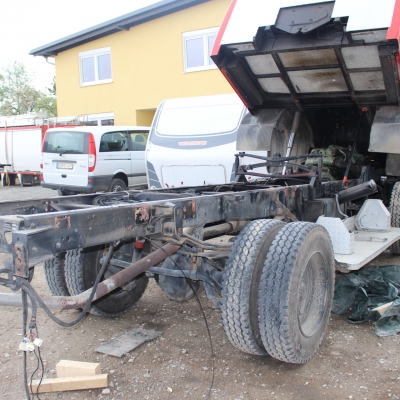

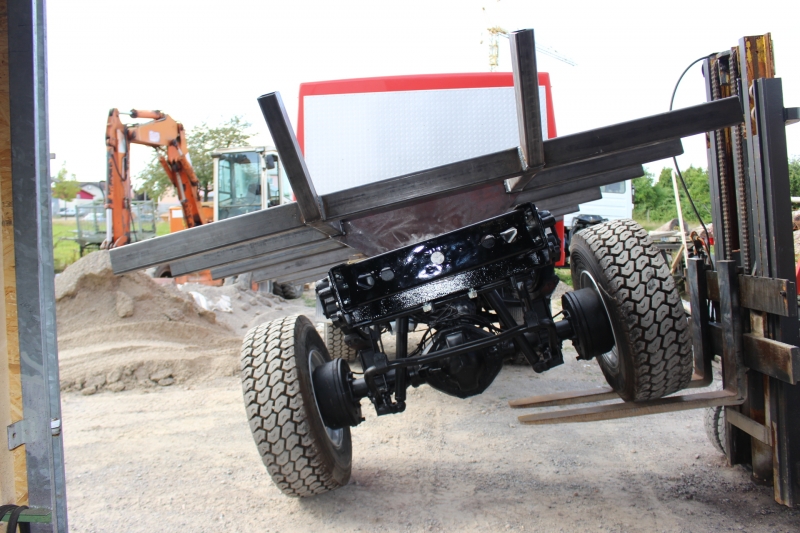

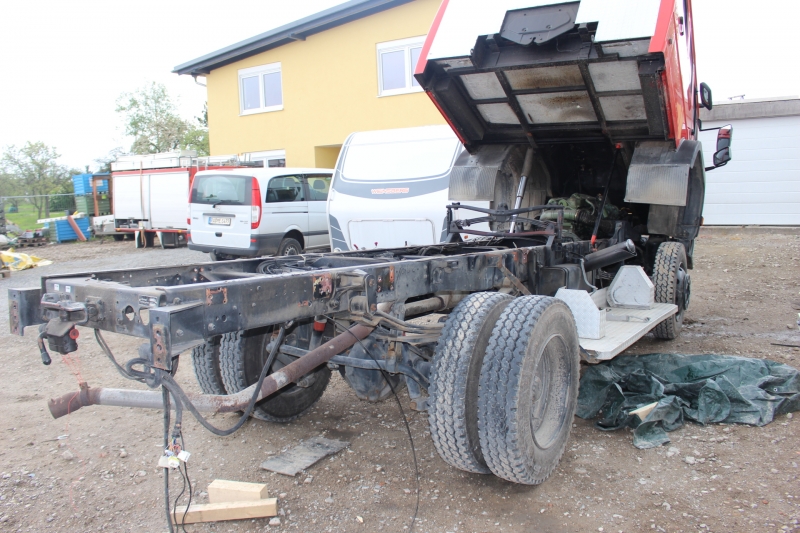

Fahrgestell
Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
---|---|
Radstand | 3,6m |
Anzahl der zugelassenen Sitze | 9 |

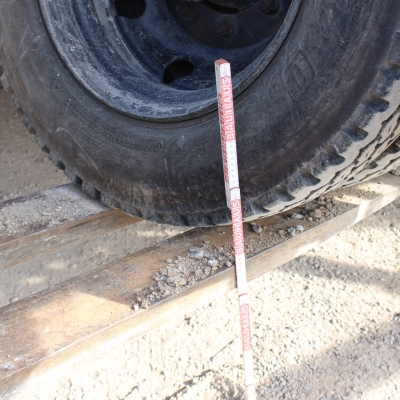

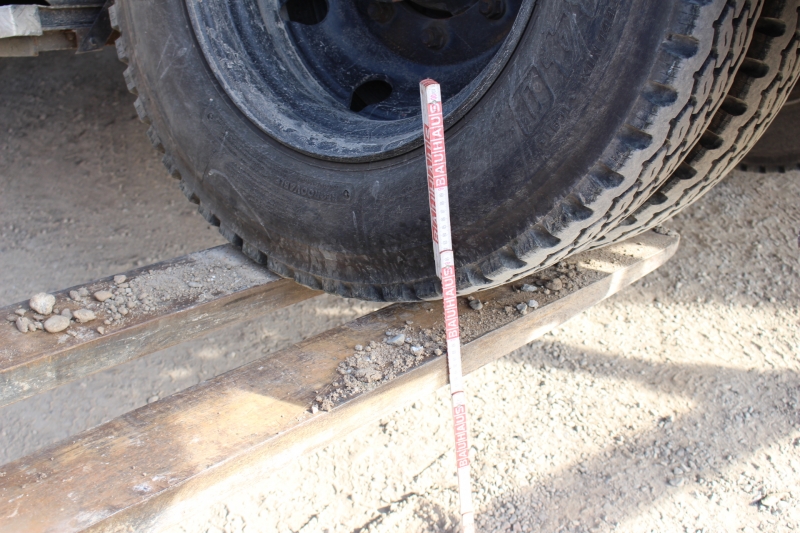

Reifengröße | 385/65R22,5 |
Felgen | 11,75x22,5 |
Reifenart | Continental HDC |
Tankkapazität | 210L mehr ist in Planung |
Dieselfilter | Ja |
Sonstiges | |
Dieselfilter mit Wechselpatrone und Wasserabscheider | |
Allrad zuschaltbar oder permanent | zuschaltbar |
Differenzialsperren | mitte, hinten |

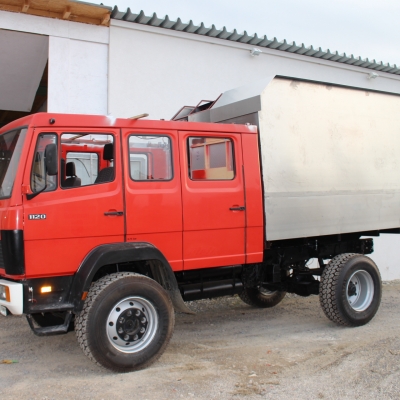

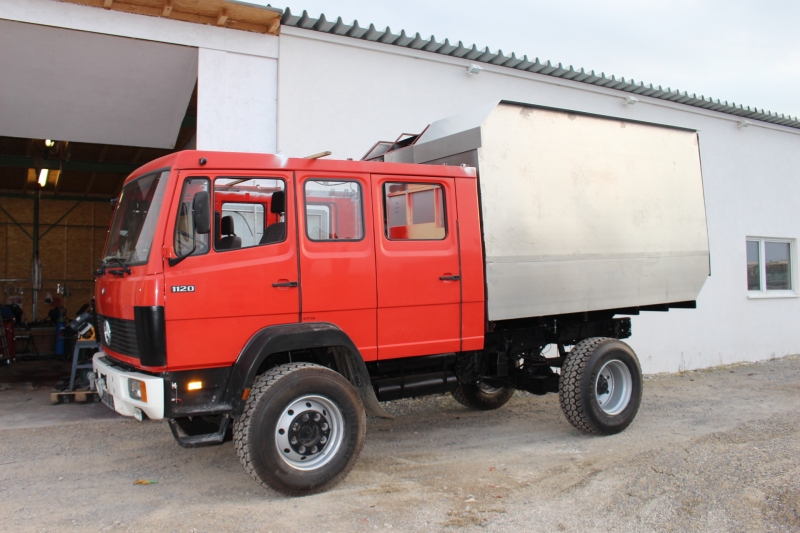

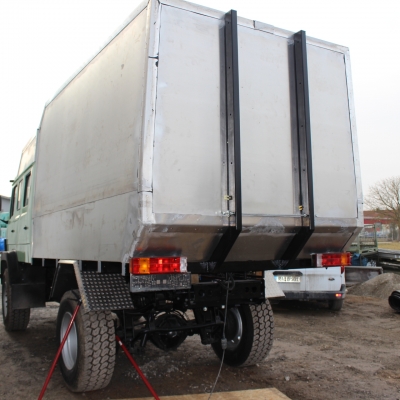

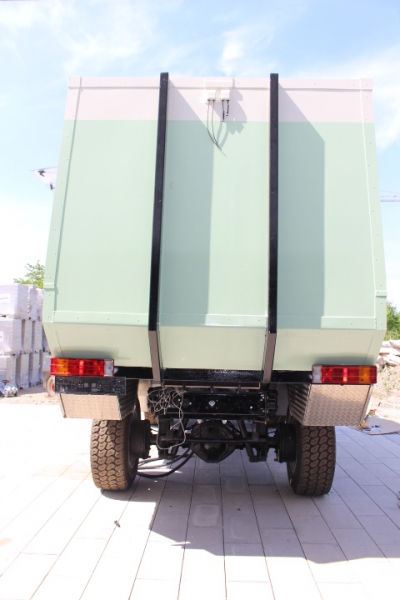

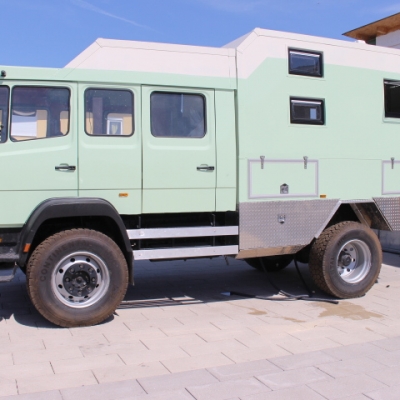

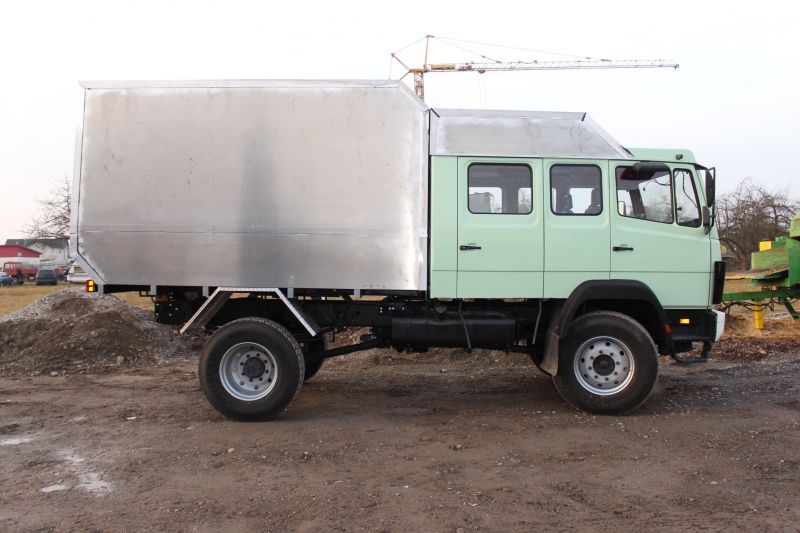

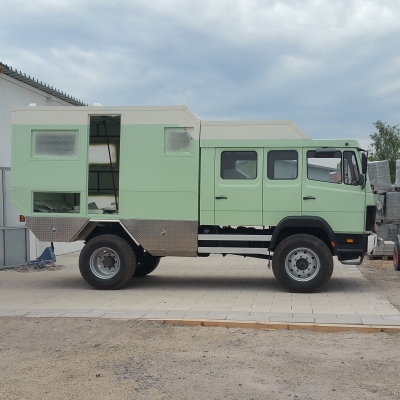

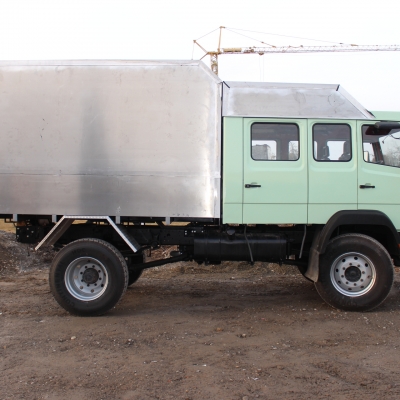

Aufbau
Aufbauhersteller | Eigenbau |
---|---|
Kabinenmaße (Innen) | ca. 3,5x2,2 m |

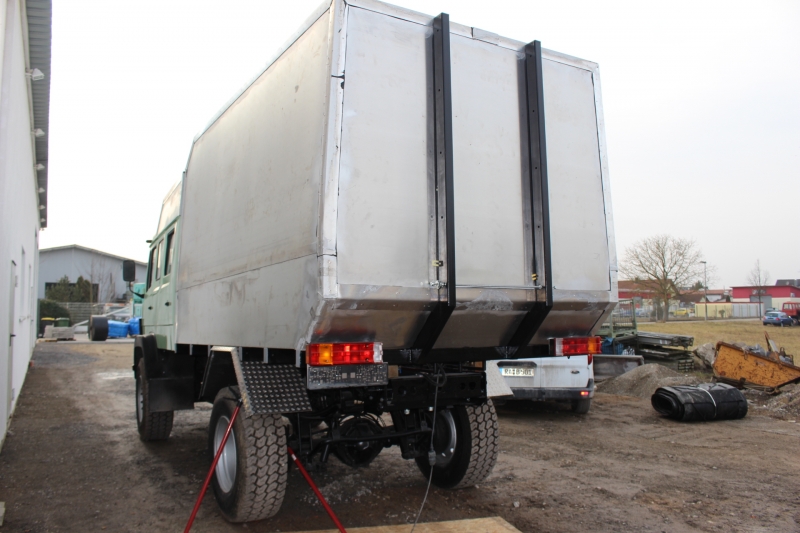

Kabinenmaße Abmessungen (außen) | ca. 3,7x2,3 m |
Material der Kabine | 2mm Alu außen, innen Holz |

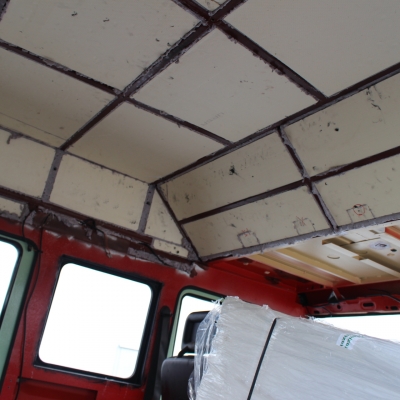

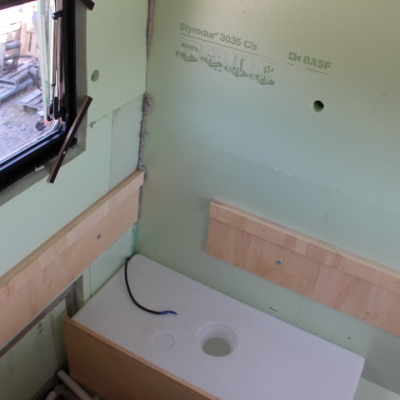

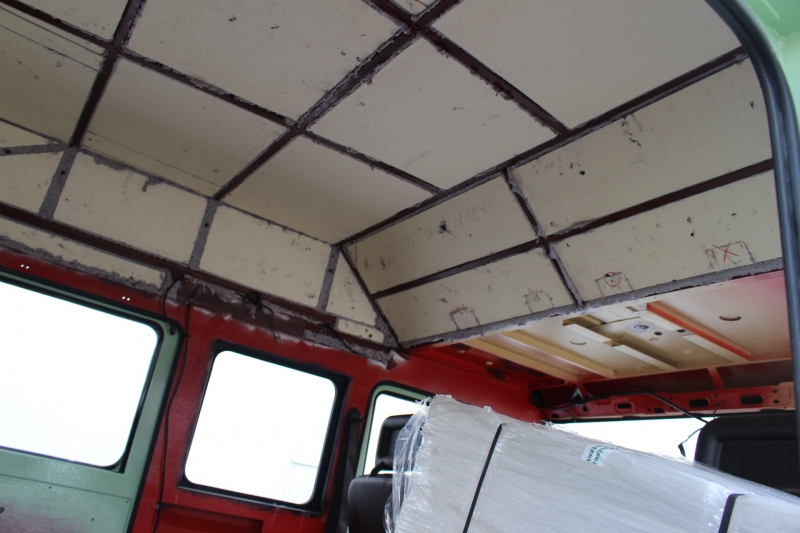

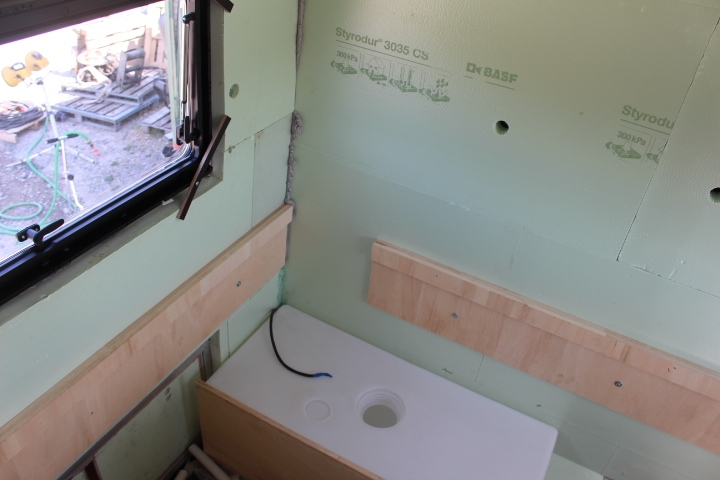

Art und Stärke der Dämmung | Boden 6cm, Wand 2+5cm XPS |
Anzahl der Schlafplätze | 4 in Kabine und 1 im Doka als Reserve |
Fenster | Seitz S4 |

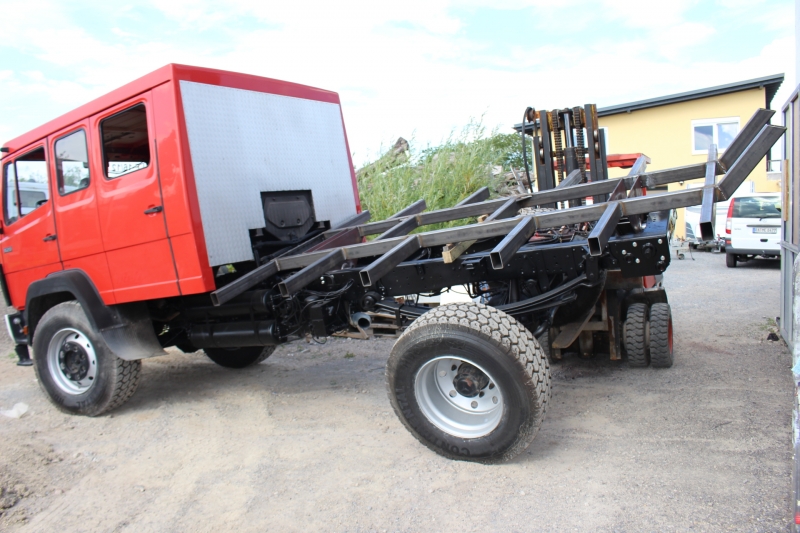

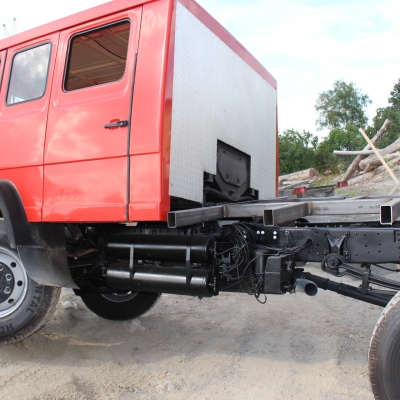

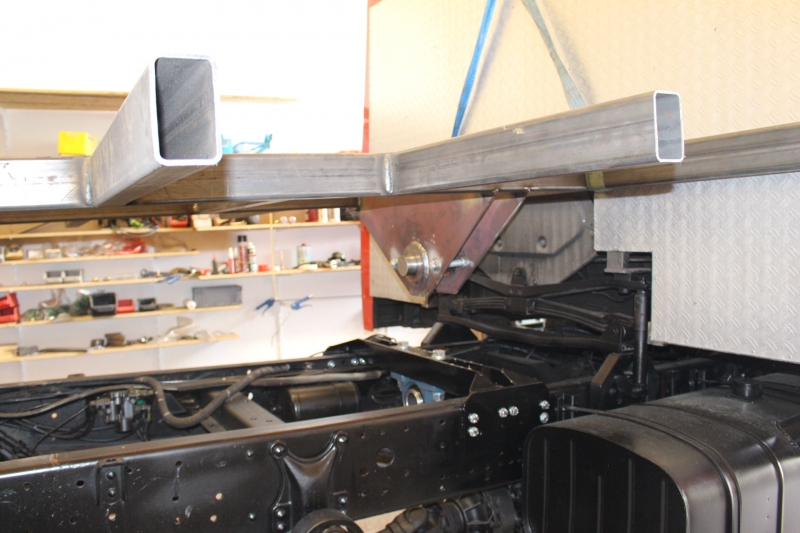

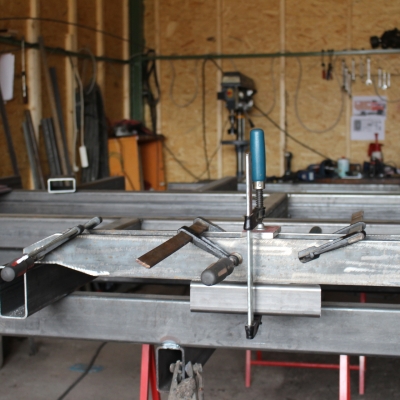

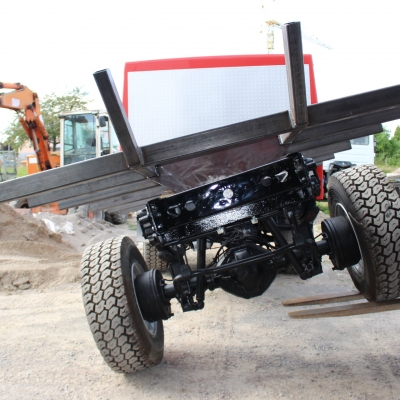

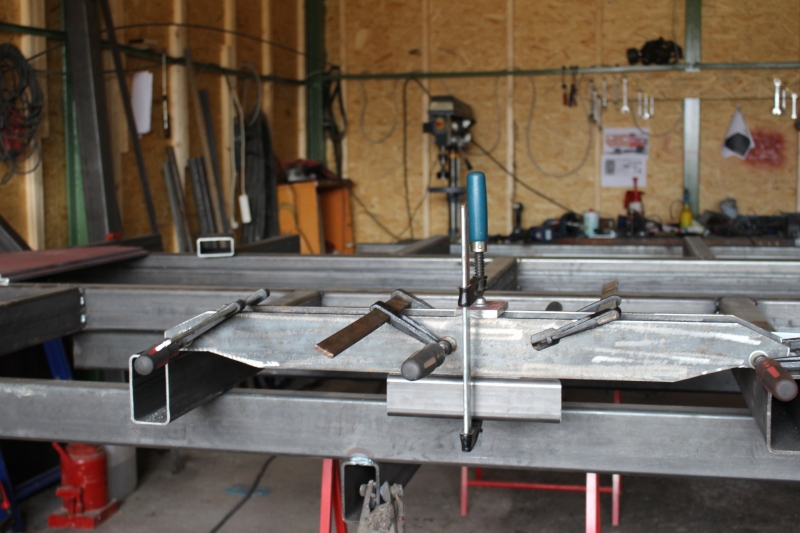

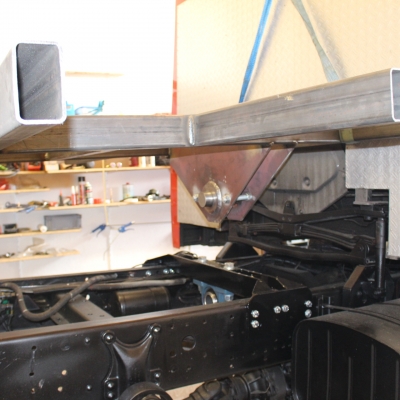

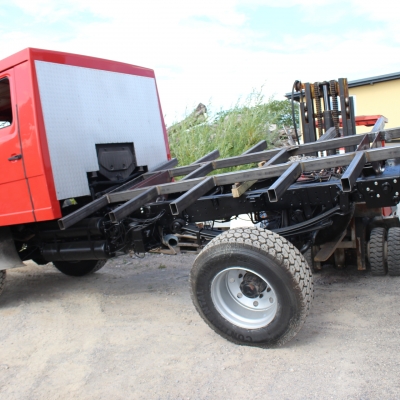

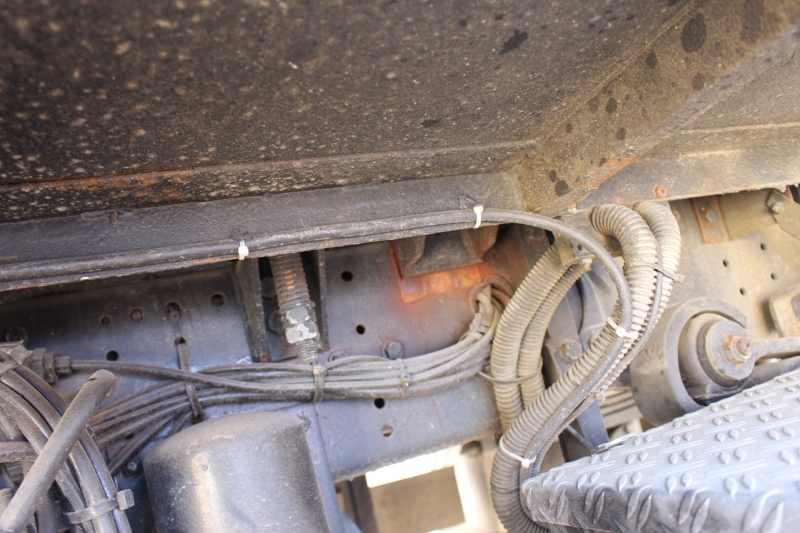

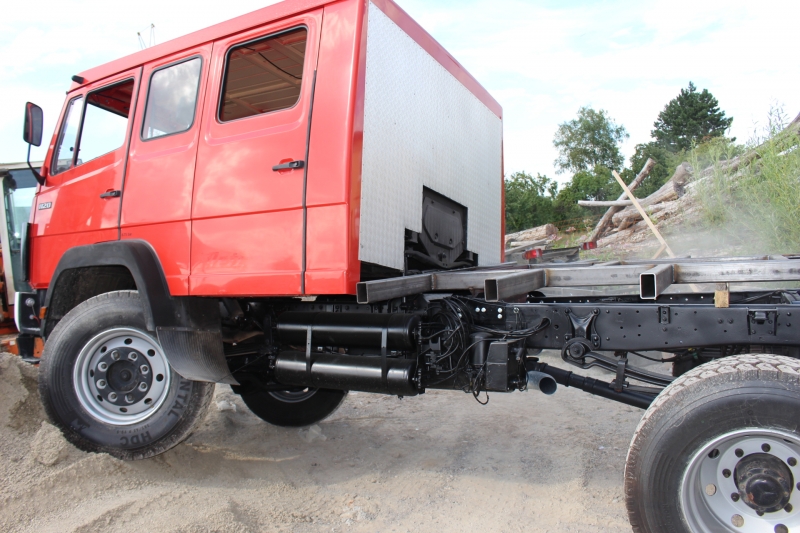

Zwischenrahmen | Eigenbau mit 4 Punkt Lagerung |
Sonstiges | |

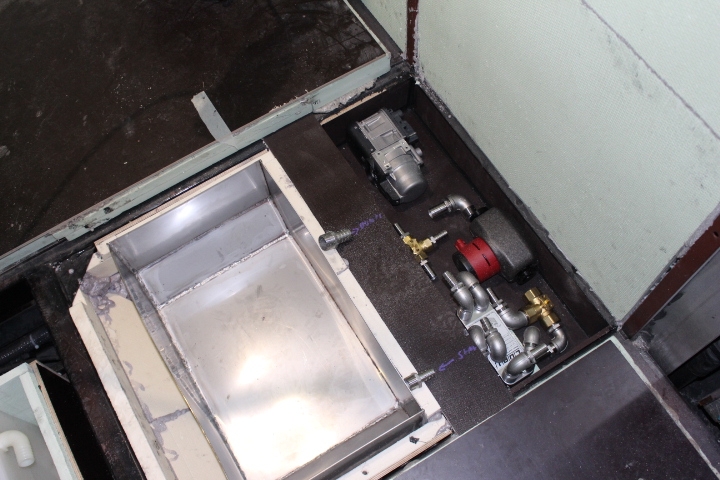

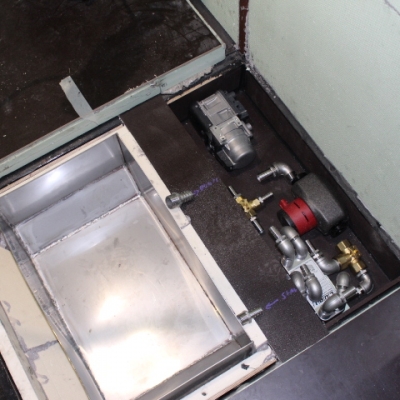

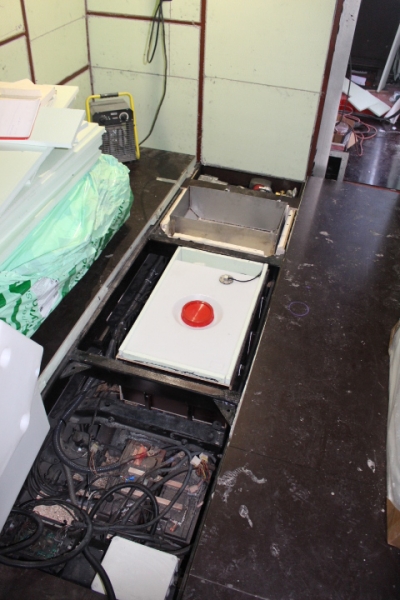

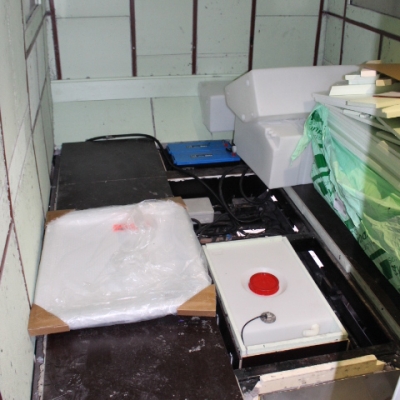

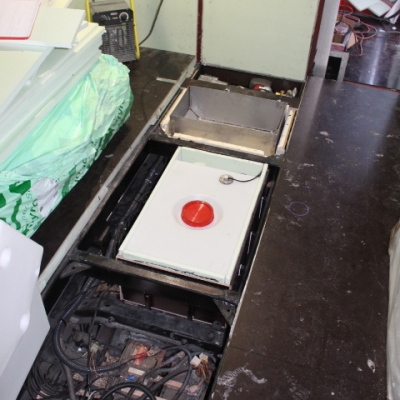

Abwassertank,Warmwassertank,Aufbau-Batterien und Standheizung im Zwischenrahmen |

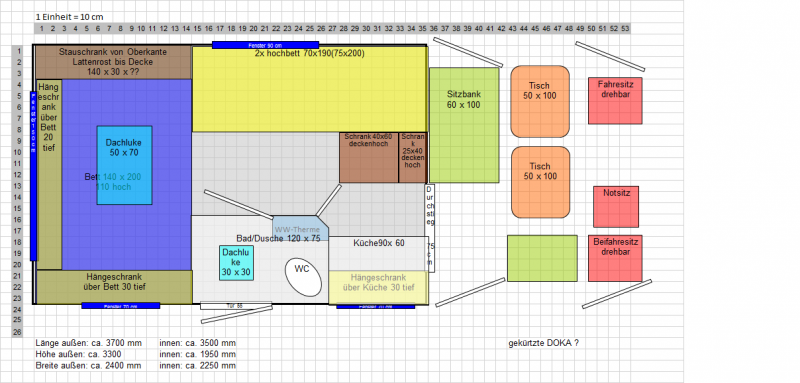

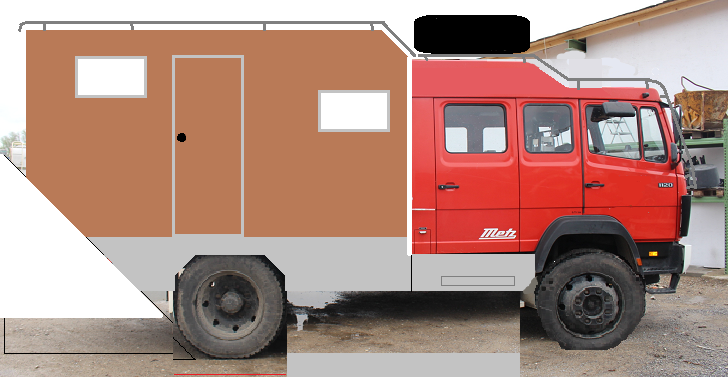

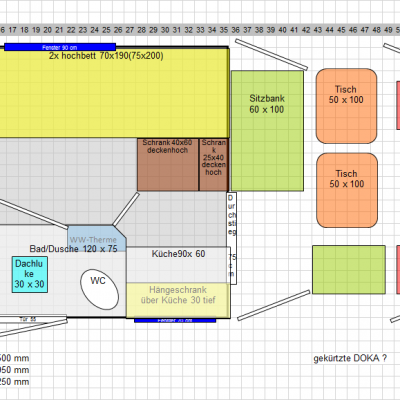

Grundriss
Erläuterung Grundriss | |
---|---|

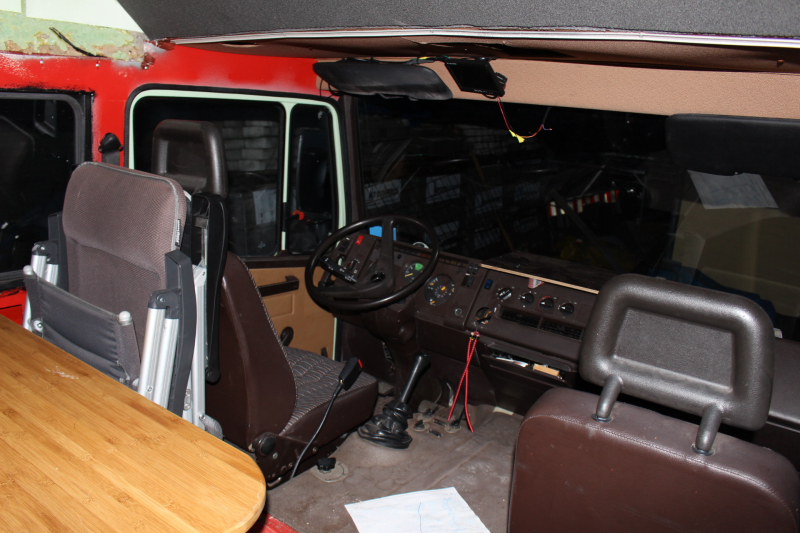

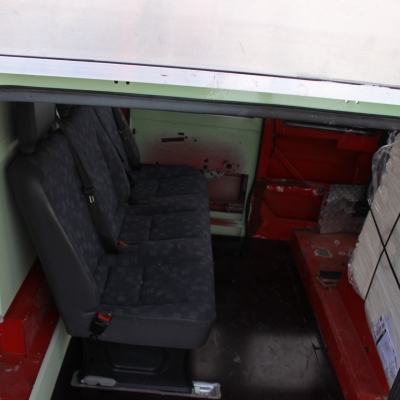

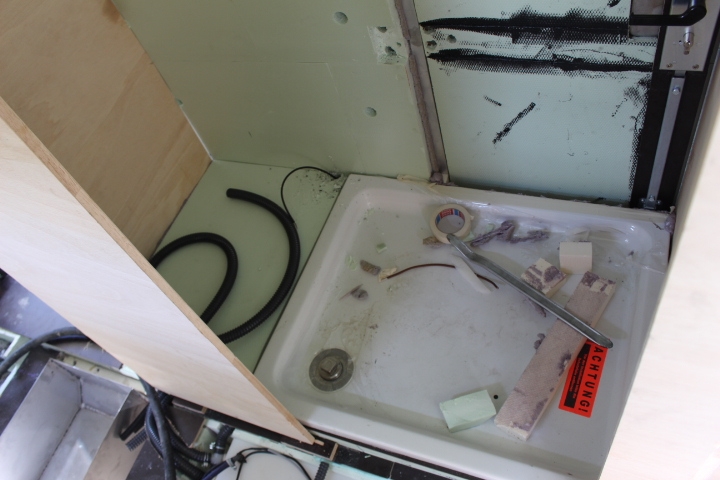

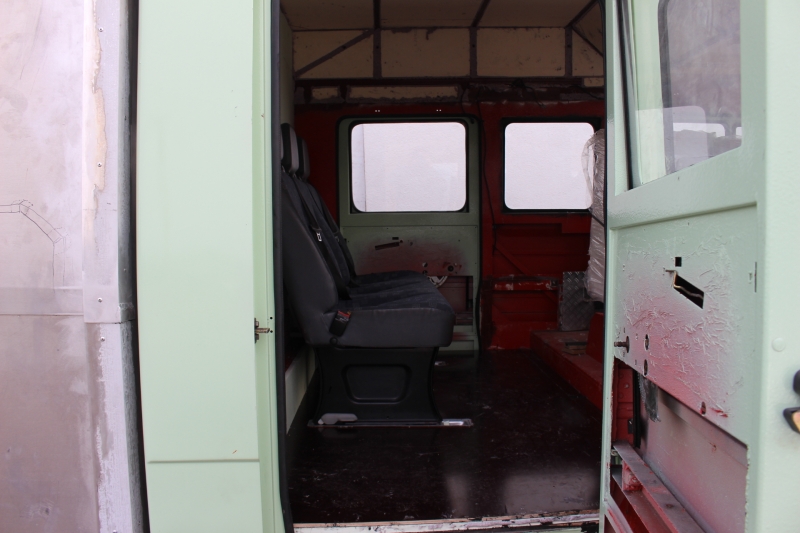

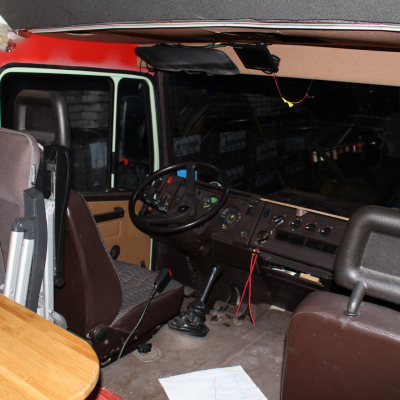

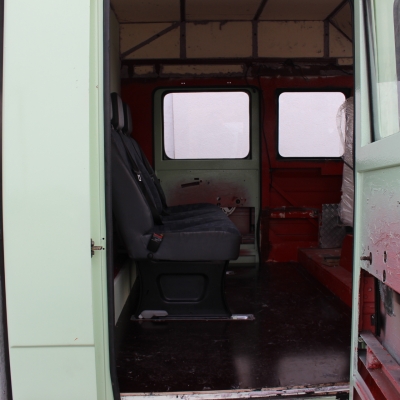

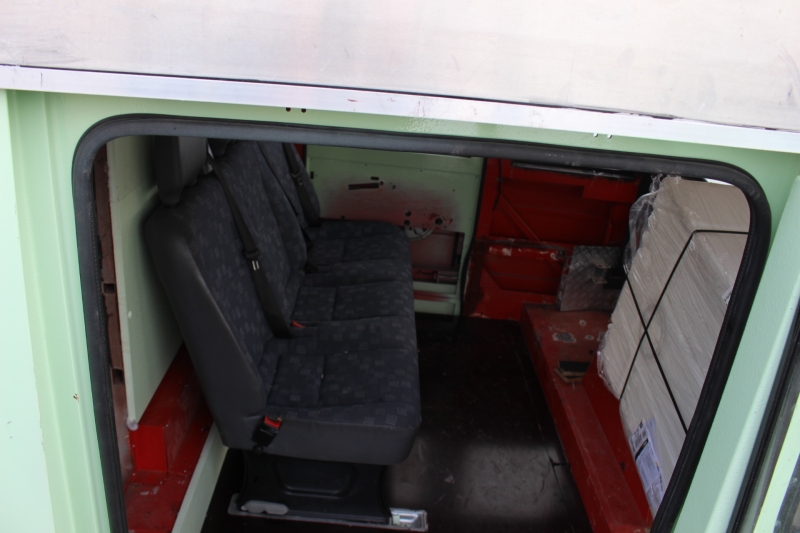

Wohnbereich mit kleiner Kochstelle in der DoKa. In der Kabine Schlafen und Bad. Durchgang DoKa-Kabine mit doppelter Tür |

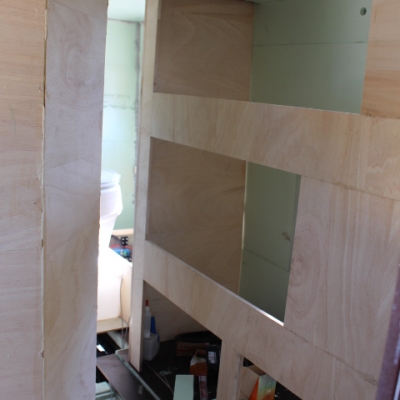

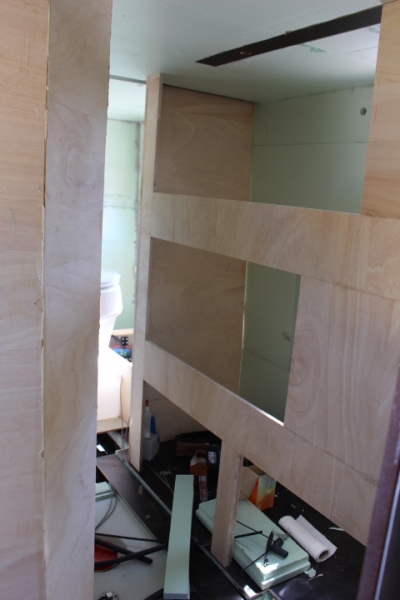

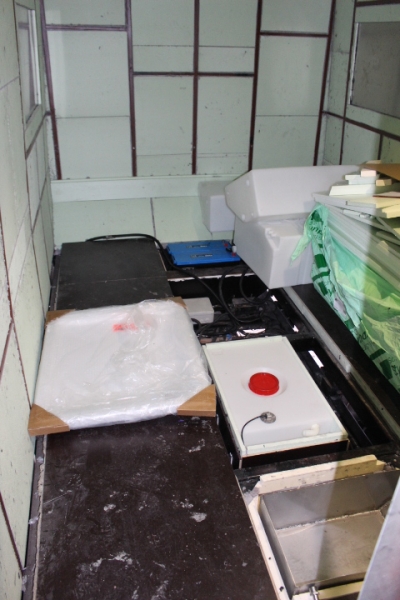

Möbelbau
Material des Möbelbaus | Eigenbau |
---|---|
Sonstiges | |
noch im Ausbau |
Kocher

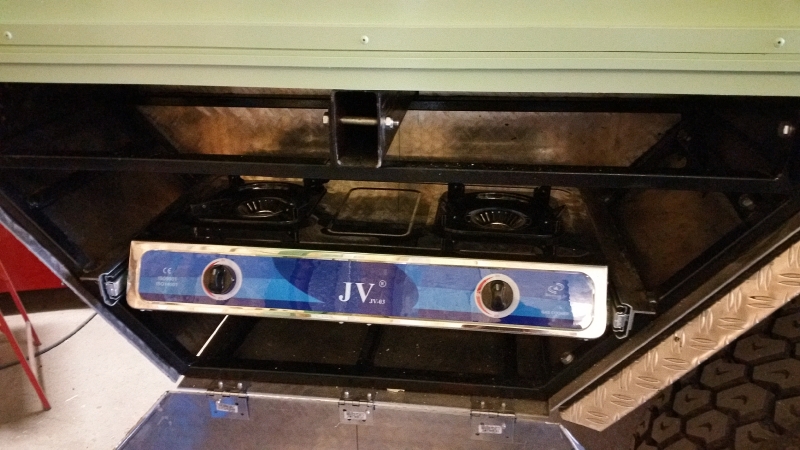

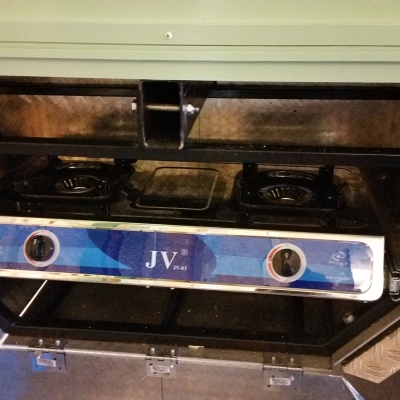

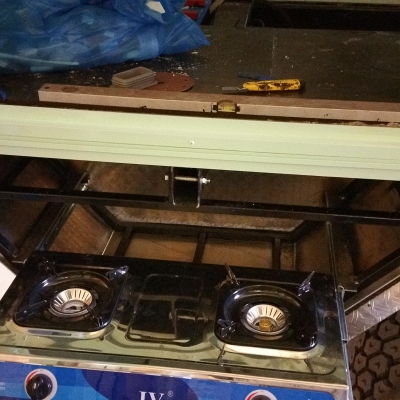

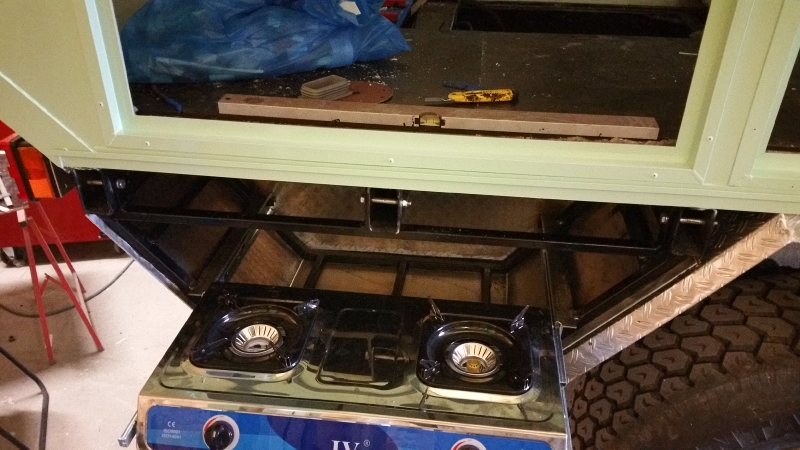

Kocher | Aussenkochstelle JV-03 |
---|---|
Gasinstallation | 11kg + 5kg Flasche |
Kühlschrank, Kühlbox
Hersteller und Typ des Kühlschrank | Kompressorkühlbox WAECO CFX 95DZ2 |
---|

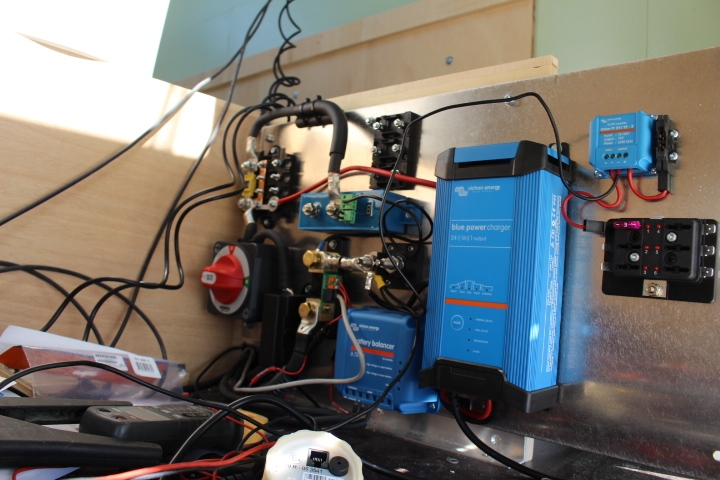

Stromkonzept
Stromspannung im Chassis | 24V |
---|---|
Stromspannung im Aufbau | 24V |
Ladewandler 24-12V | nein |
110V / 230V im Aufbau? | Ja |
Wechselrichter | 500VA victron energy für Heizungspumpe, 2 bis 3 kw für Rest in Planung |
Batteriekapazität im Aufbau
Batteriekapazität im Aufbau | 24V / 140AH |
---|---|
Batterietyp | 2X EXIDE EP1200 Dual AGM |

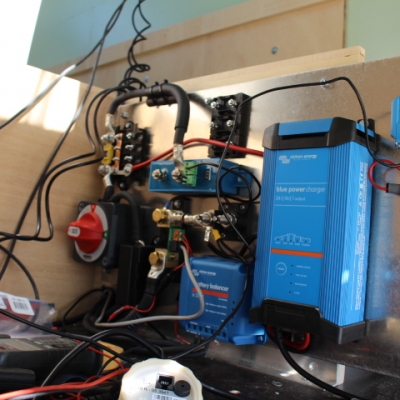

Batterieladegerät für Aufbaubatterien | victron energy 24V/16A |
Batterieüberwachung | victron energy BatteryProtect 24V-100A und Batterie Balancer |
Stromgewinnung
Solarkapazität | 400 Watt |
---|---|
Solarregler | victron energy BlueSolar MPPT 100/30 |
Brennstoffzelle | Nein |
Sonstiges | |
B2B Ladewandler Votronic 24V/25A |
Heizung
Hersteller und Typ der Heizung | Webasto Thermo Pro 50 Eco + Motorkühlwasser über Wärmetauscher // Alde Heizkörper im Aufbau |
---|---|
Warmwasseraufbereitung | im Kombispeicher (Eigenbau) |
Fahrerhausheizung | Motor und über Kombispeicher |
Sonstiges | |

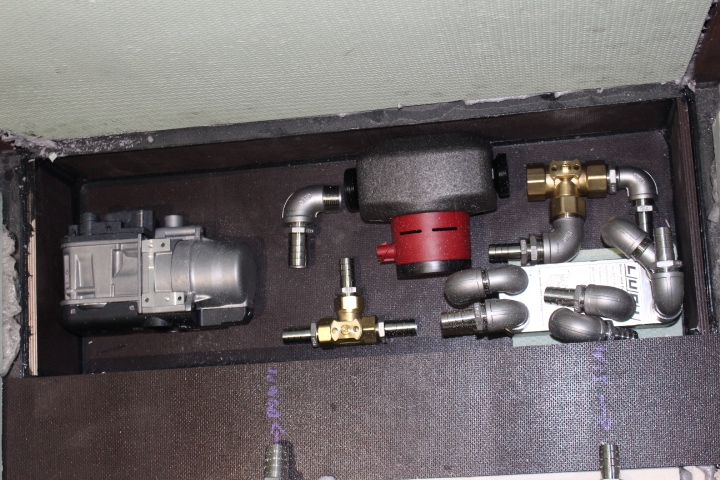

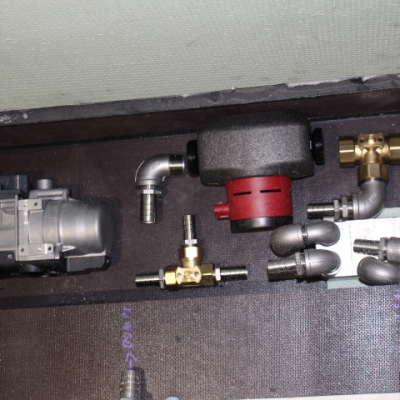

Heizungsanlage mit nur einer Grundfos Alpha2 Umwältzpume für Speicherladung von Motor/Standheizung und für die Heizkörper. |

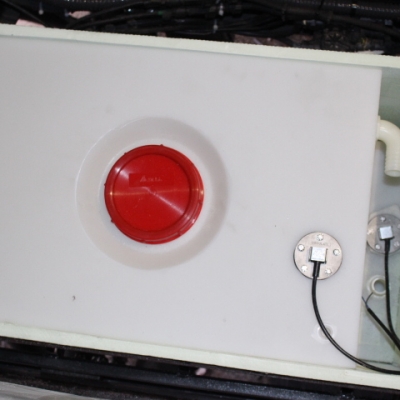

Wassersystem
Wasserfiltersystem | Momentan nur Aktiv-Kohle Filter |
---|---|
Volumen der Frischwassertanks | 400l option für 1000l |

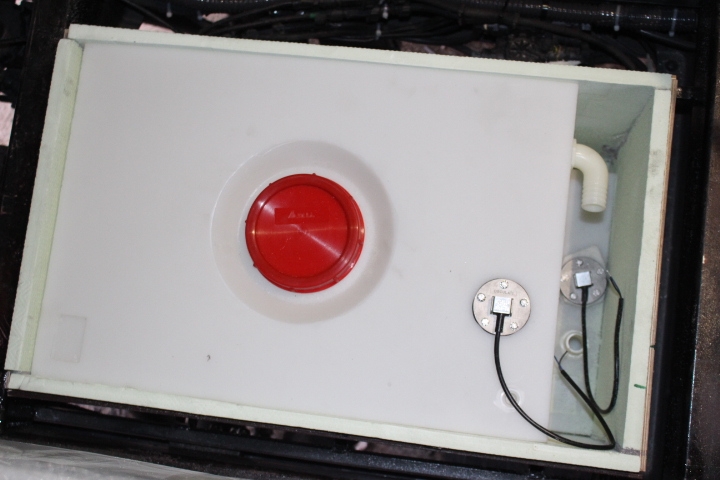

Volumen der Abwassertanks | ca. 230l, 100l im Zwischenrahmen und Isoliert |
Toilette

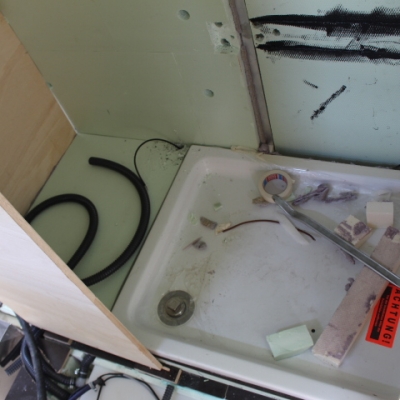

Hersteller und Art der Toilette | Trocken Trenn-Toilette Separett VILLA 9010 |
---|---|
Kapazität Fäkalientank | 24 Liter Urin isoliert im Zwischenrahmen + 55L zuschaltbar nicht frostsicher |
Anbauten

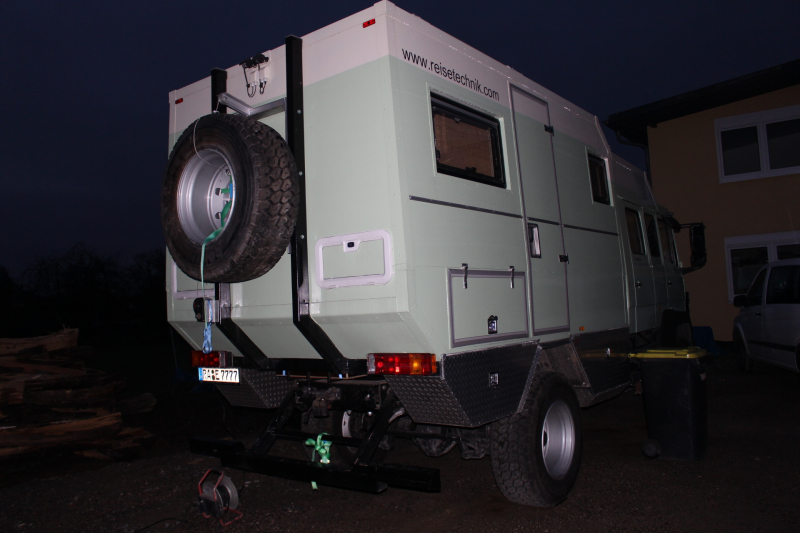

Heckträger | Eigenbau für Ersatzrad und Fahrräder oder Quad zum klappen in Plannung |
---|---|
Dachgepäckträger | ??? |
Stauboxen | ??? |
Außenkochstelle | ja |
Markise | ??? |
Sonstiges | |

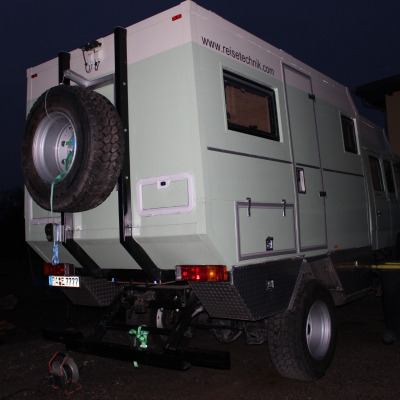

Im Moment nur Ersatzradhalter |
