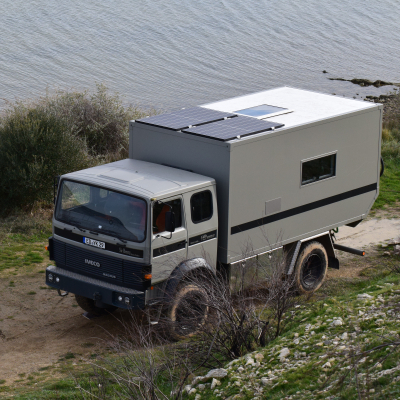

Henry Morton Stanley

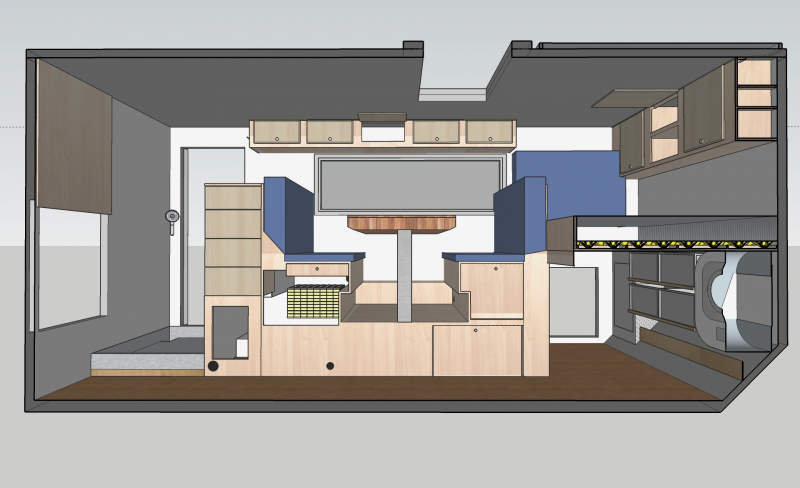

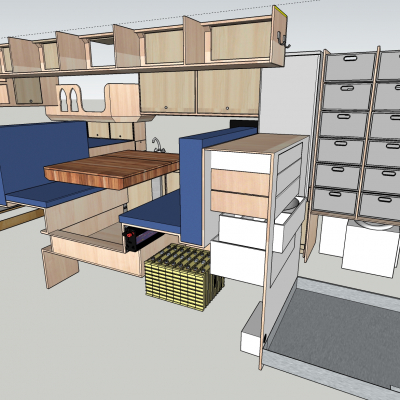

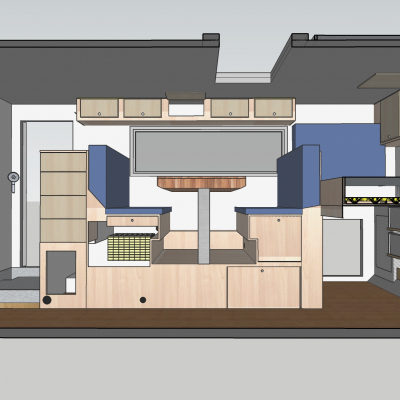

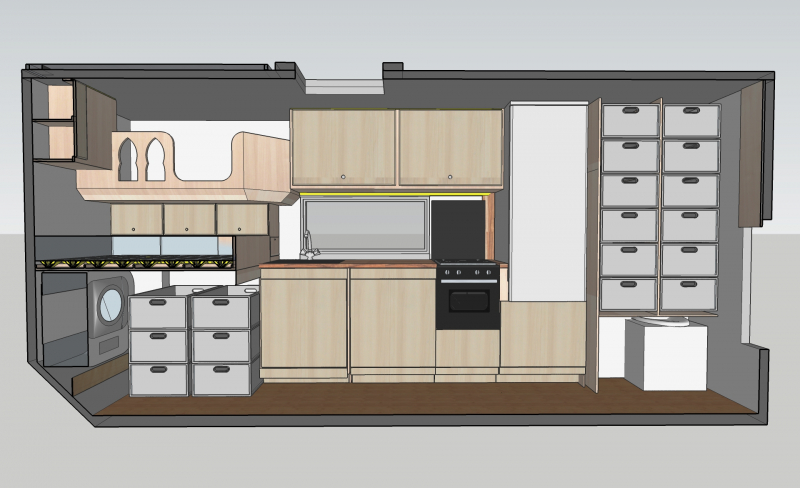

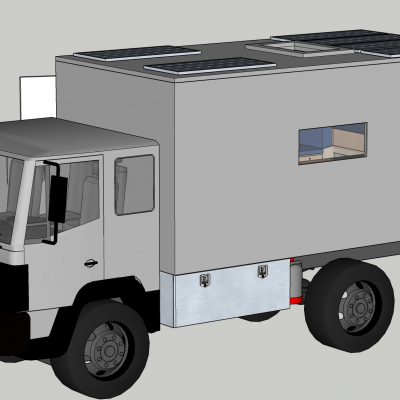

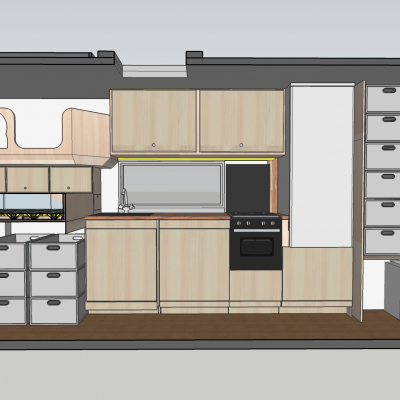

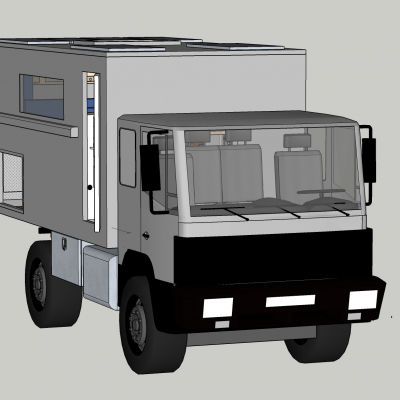

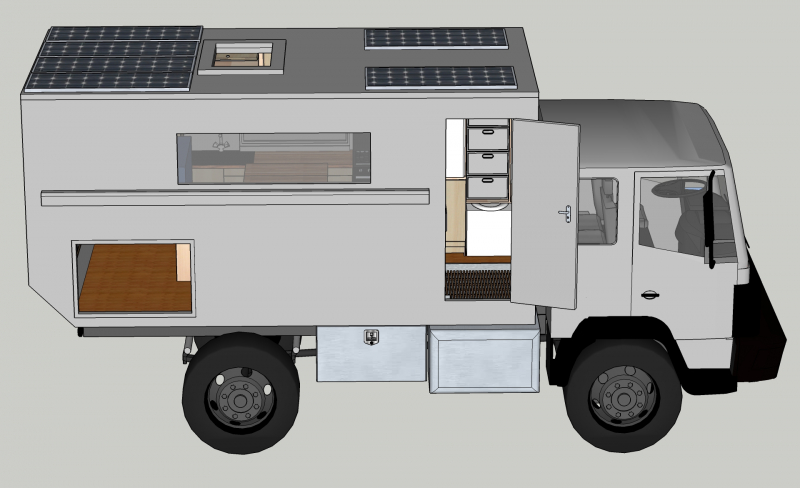

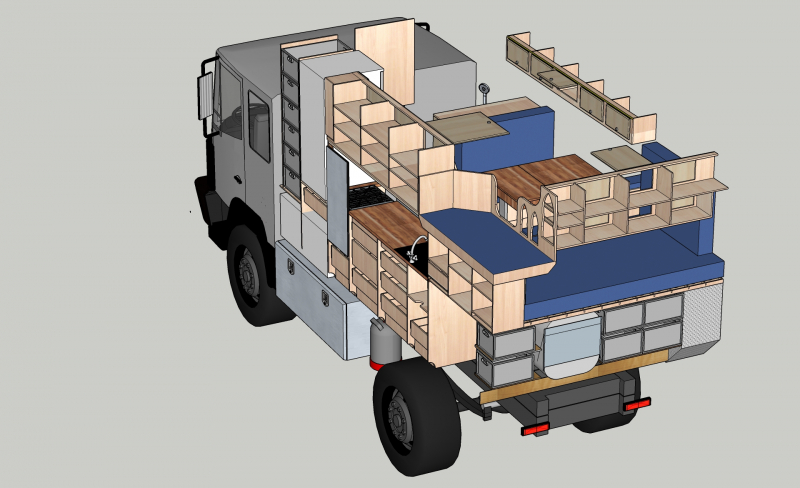

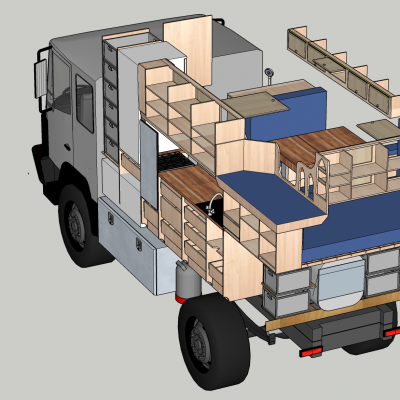

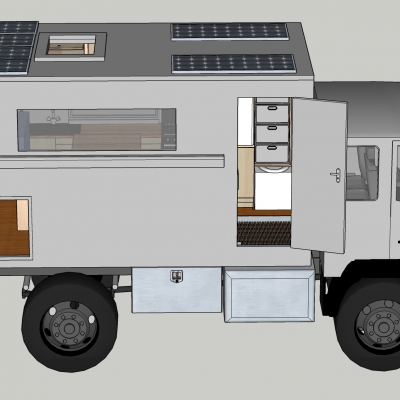

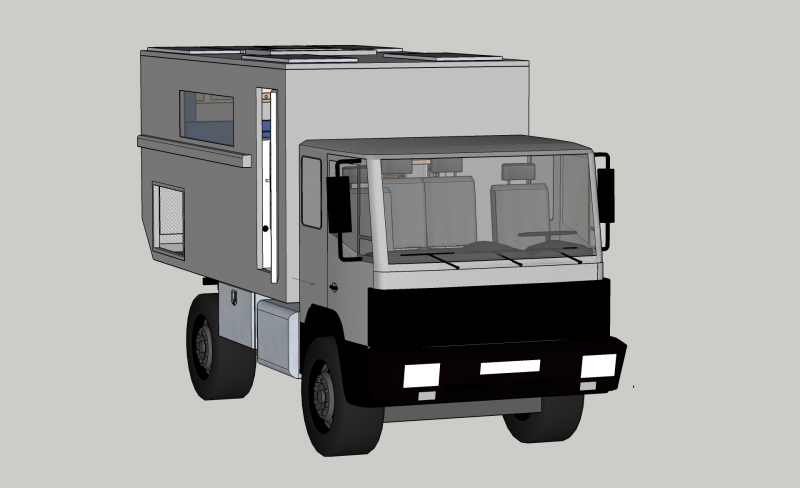

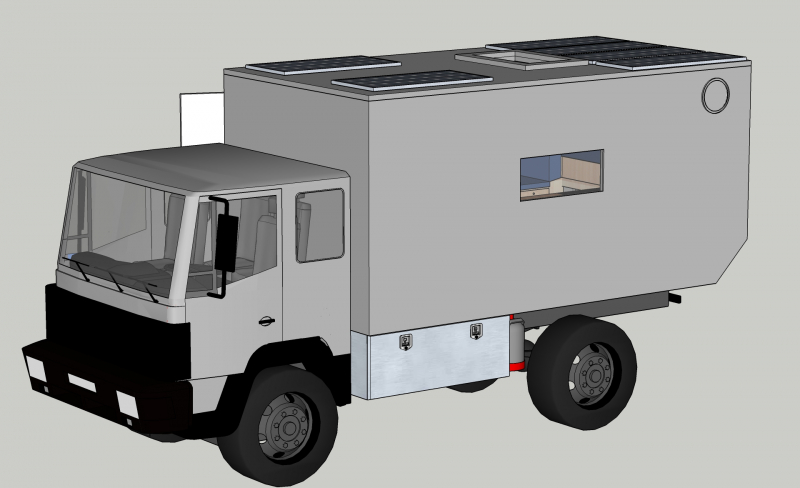

Fahrzeug Fertiggestellt und erste Reiseerfahrungen gesammelt. Zeichnungen mit Sketchup erstellt.
Allgemeine Angaben

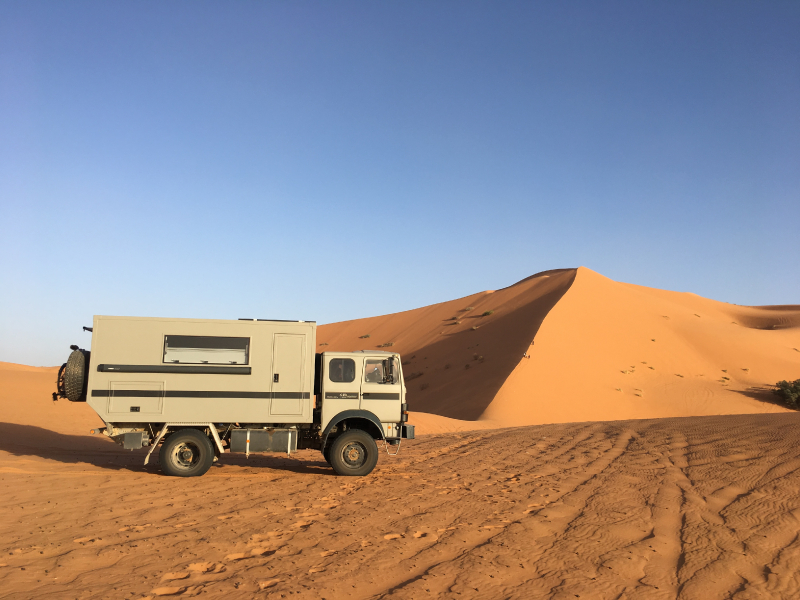

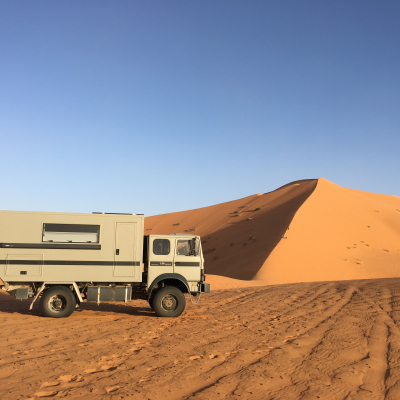

| Fahrzeughersteller und Typ | Iveco 90-16 |
|---|---|
| Land der Zulassung | Deutschland |
| Baujahr | 1989 |
| Fahrzeug steht zum Verkauf? | Nein |
Motor
| Motortyp | Sechszylinder-Viertakt-Reihendieselmotor mit Turbolader ( Deutz BF 6 L 913 ) |
|---|---|
| Hubraum | 6128 cm3 |
| Zylinderzahl | 6 |
| Motorleistung in PS | 160 |
| Drehmoment | 557 N |
Fahrgestell
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
|---|---|
| Radstand | 3,5m |

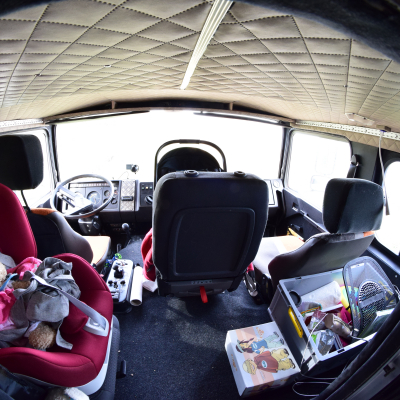

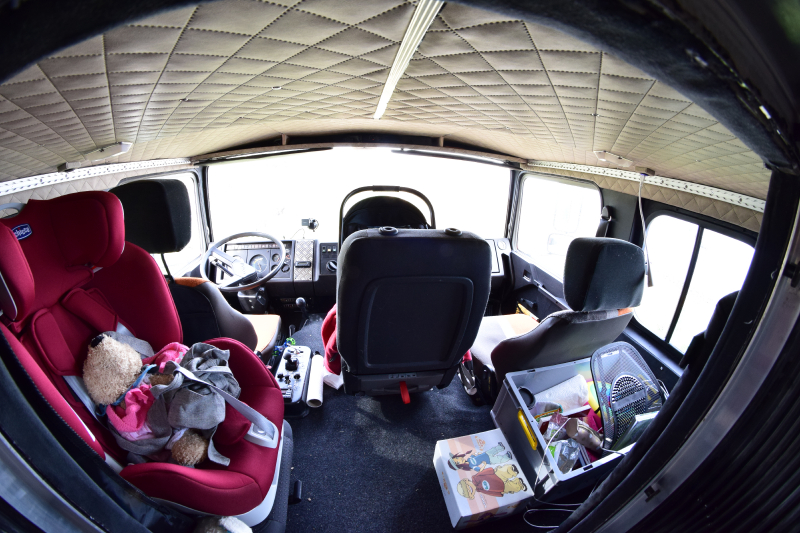

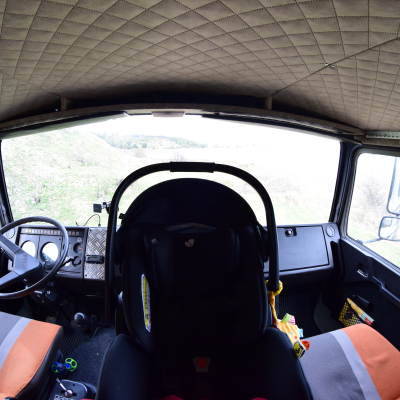

| Anzahl der zugelassenen Sitze | 4 |

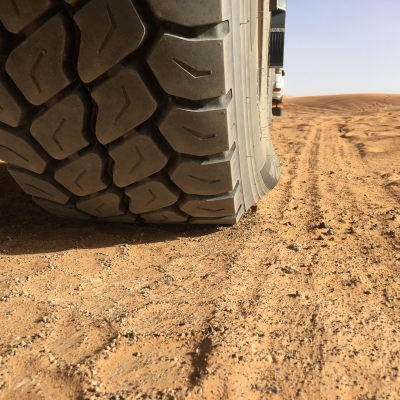

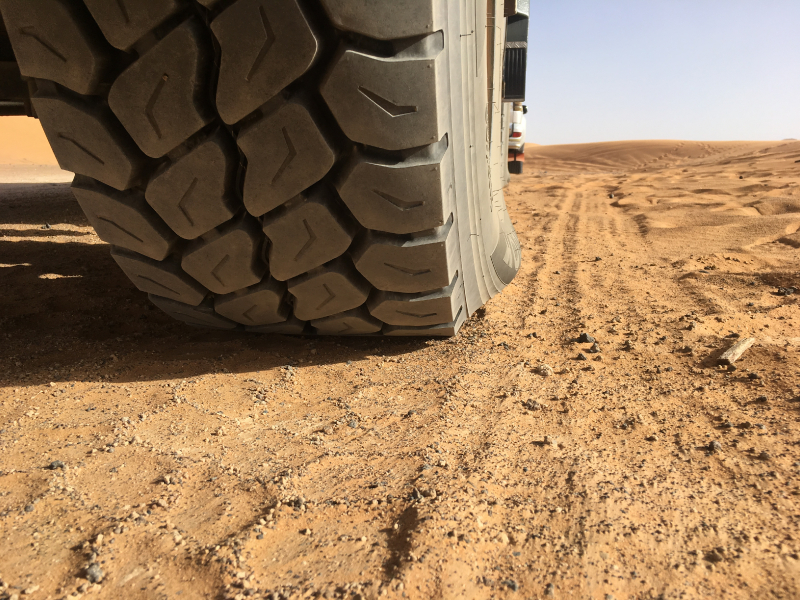

| Reifengröße | 385/65R22.5 |
| Felgen | 22,5 Zoll |
| Reifenart | Offroad |
| Tankkapazität | 400L |
| Dieselfilter | Ja |
| Allrad zuschaltbar oder permanent | permanent |
Aufbau
| Aufbauhersteller | 4Wheel24 GmbH |
|---|---|
| Kabinenmaße (Innen) | 445x225x205 |
| Material der Kabine | GFK |
| Art und Stärke der Dämmung | PU 56mm |

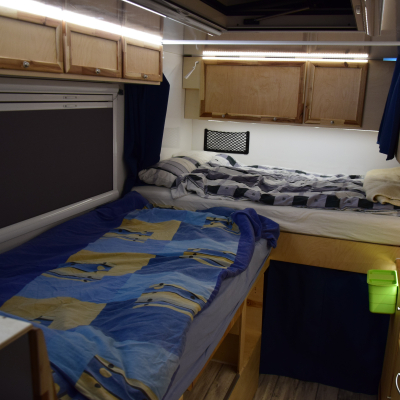

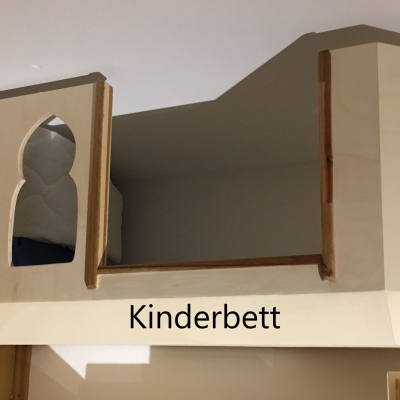

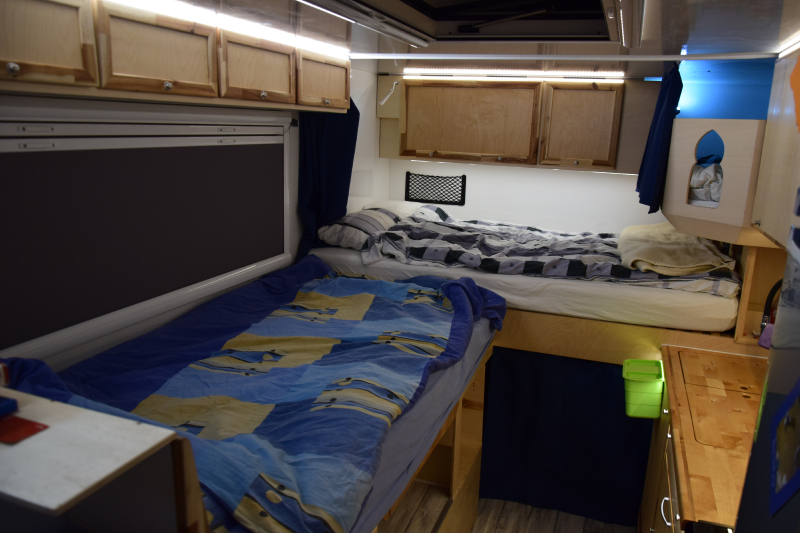

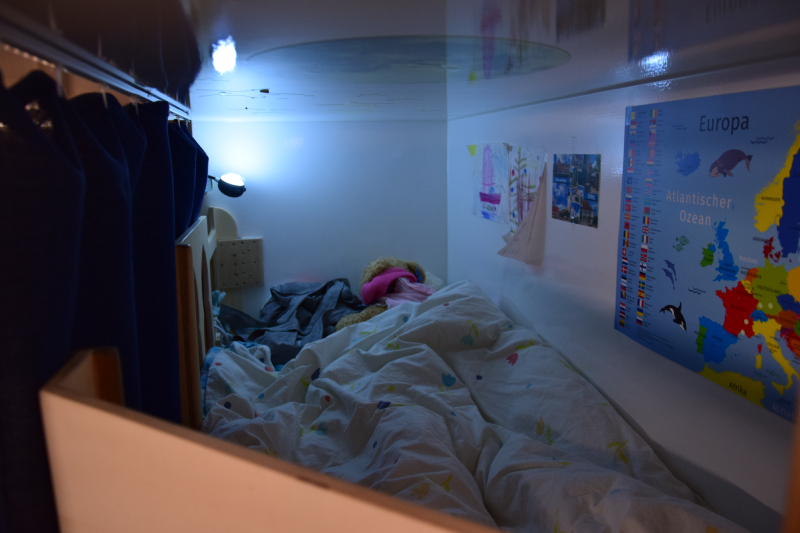

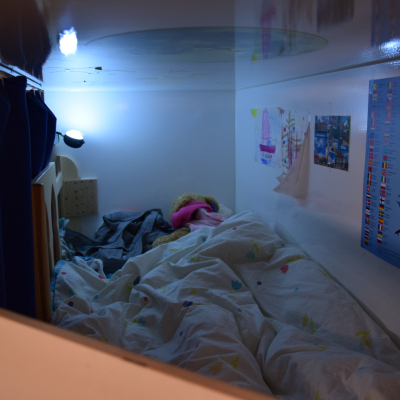

| Anzahl der Schlafplätze | 4 |
| Fenster | 2 |
| Zwischenrahmen | Federlagerung |

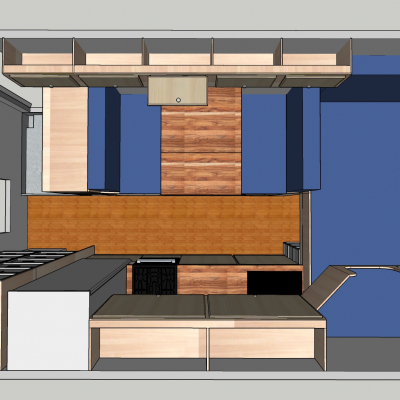

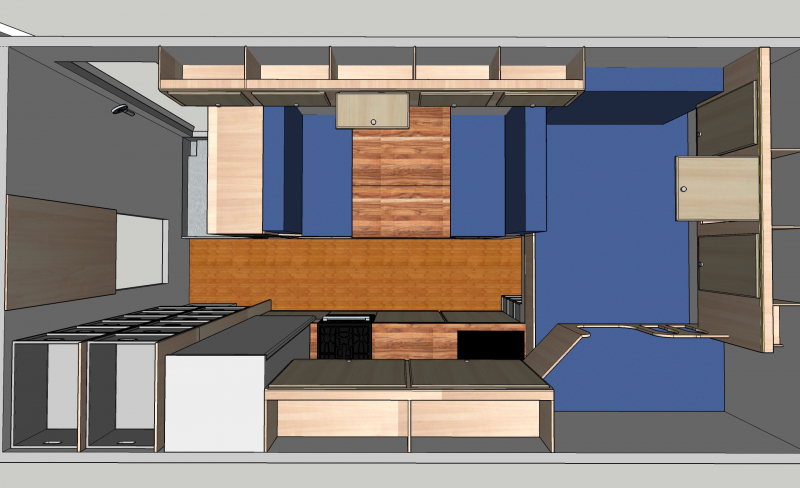

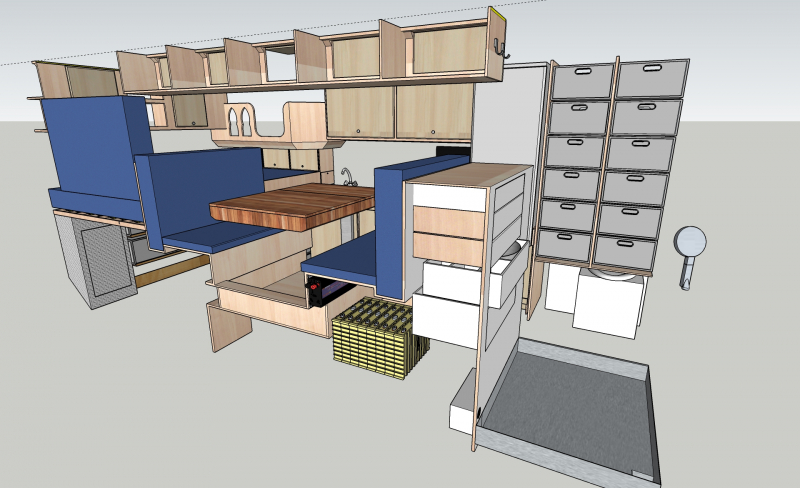

Grundriss

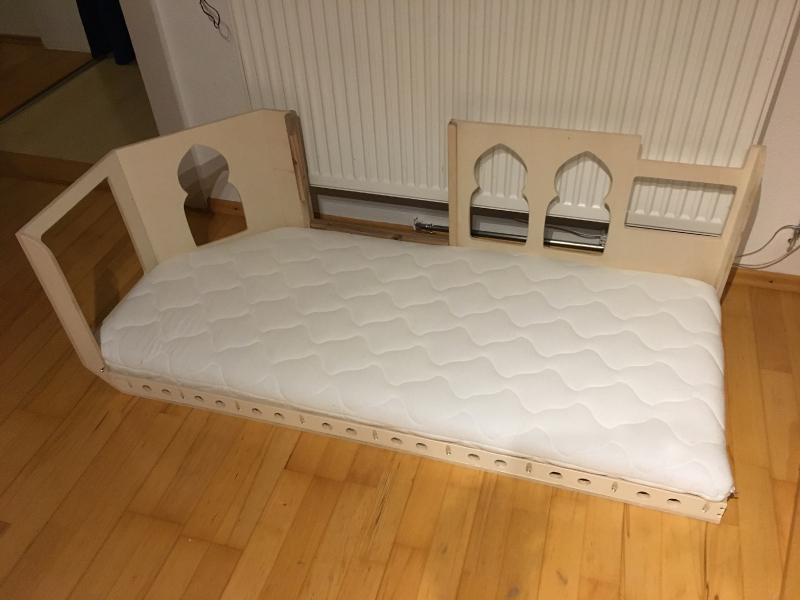

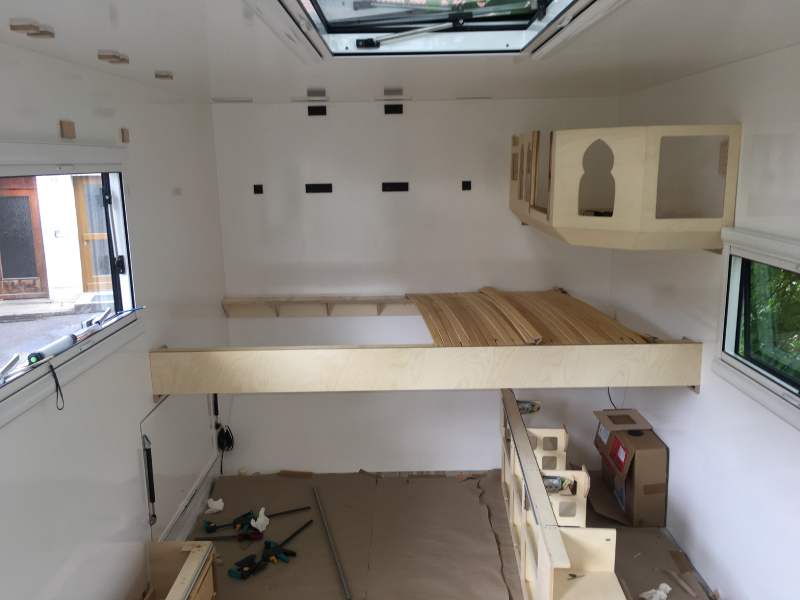

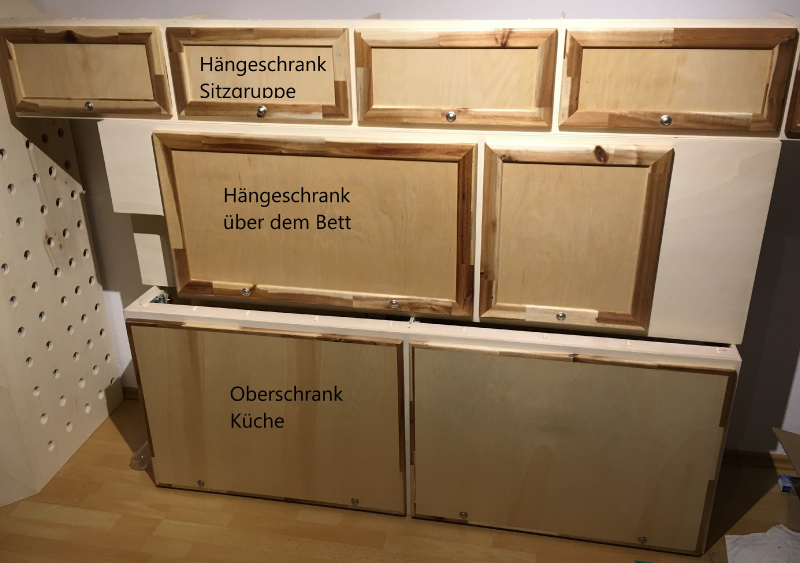

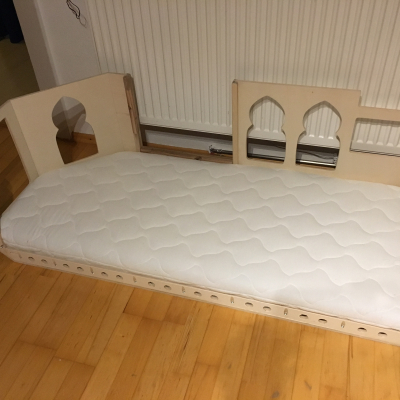

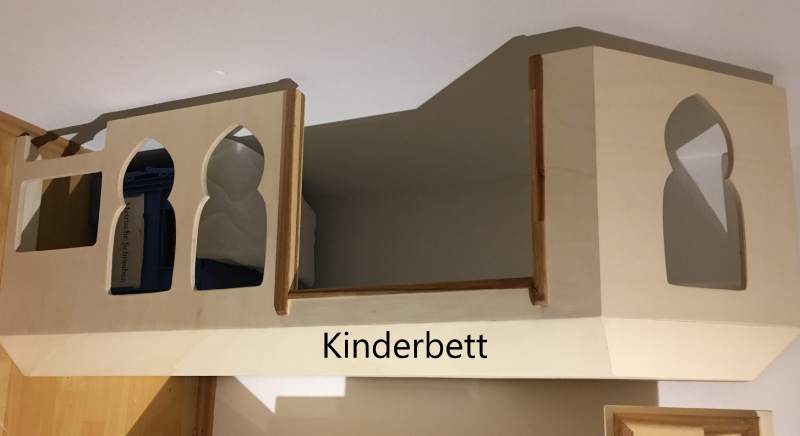

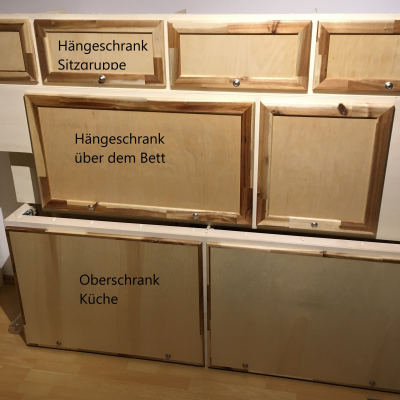

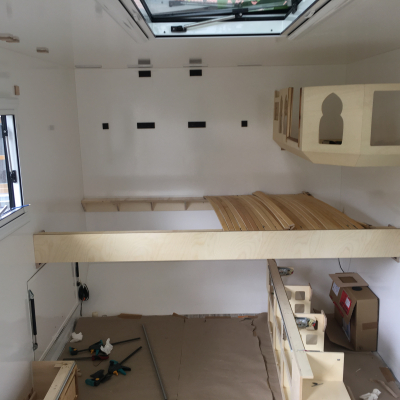

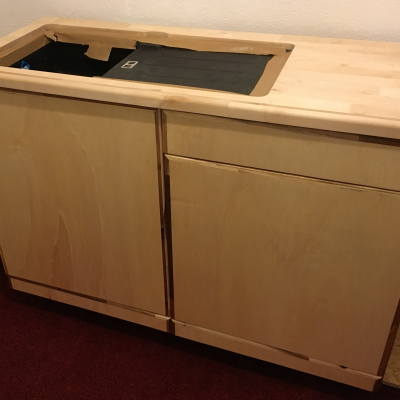

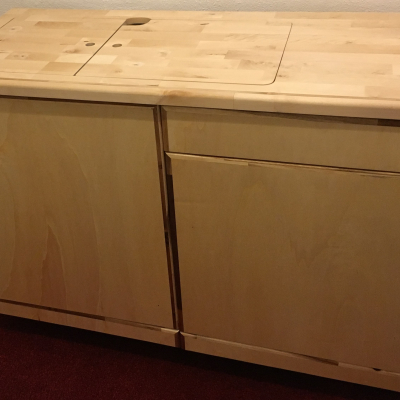

Möbelbau

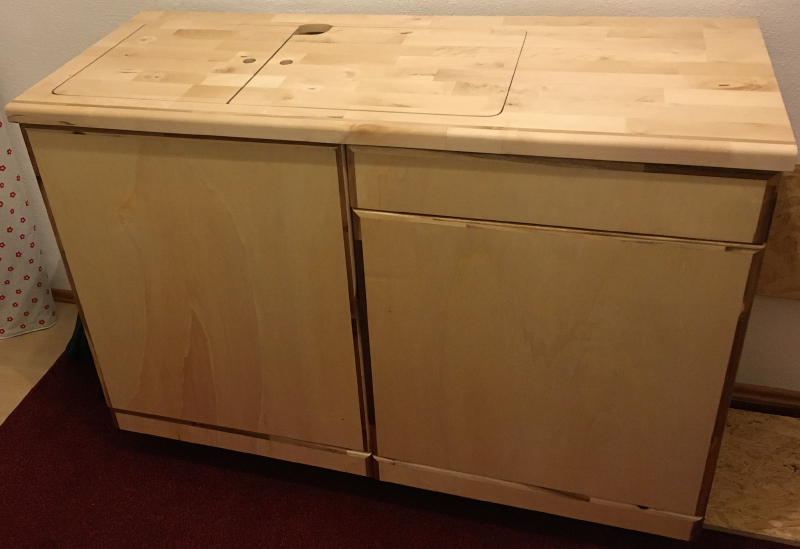

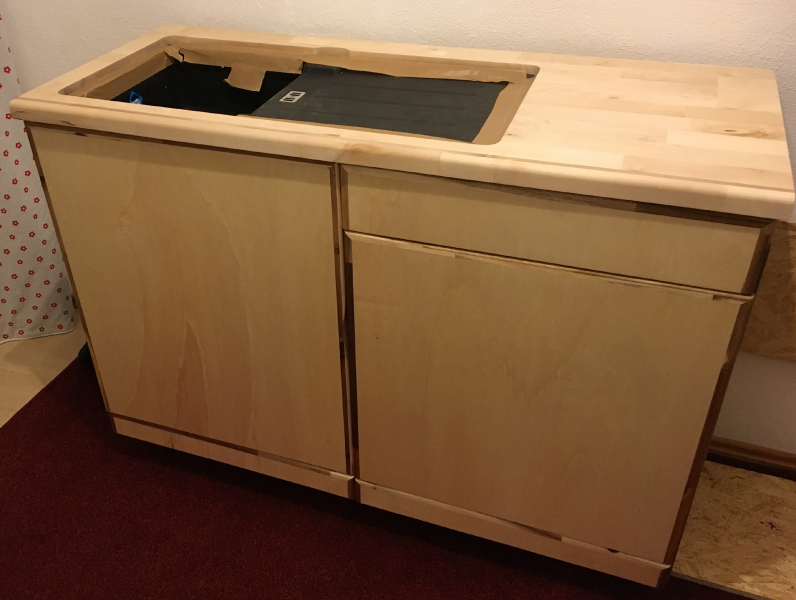

| Material des Möbelbaus | Pappel Multiplex10/12mm, Birke Tischlerplatte 13/16mm |
|---|---|
| Sonstiges | |
| An die Wände sich Leisten geklebt um die Schränke anzuschrauben | |

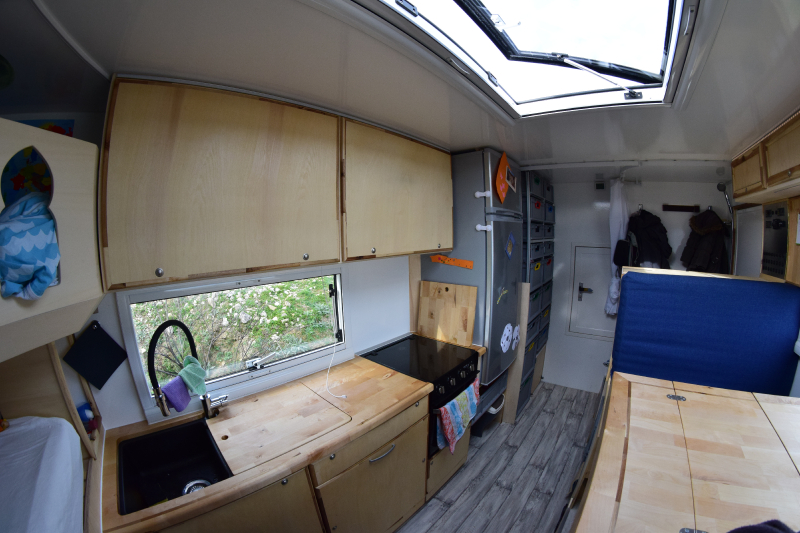

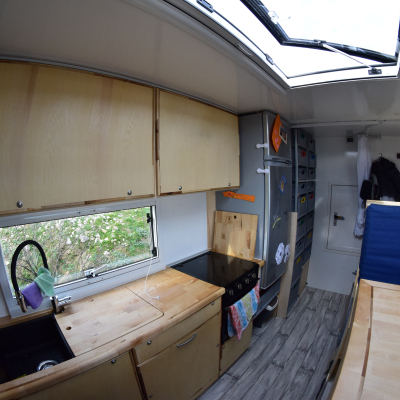

Kocher
| Kocher | Thetford Backofen Triplex |
|---|---|
| Gasinstallation | Gastank 50L |
Kühlschrank, Kühlbox

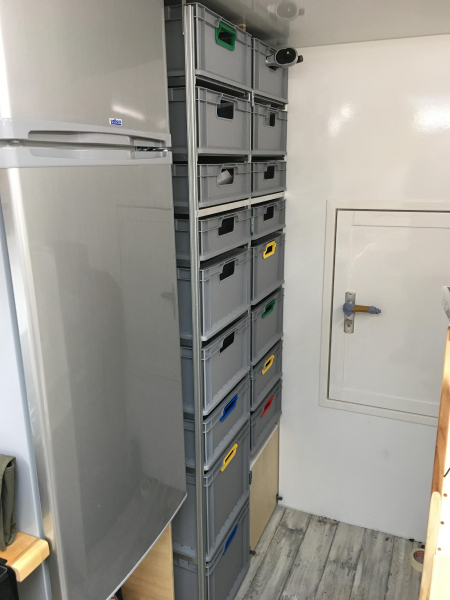

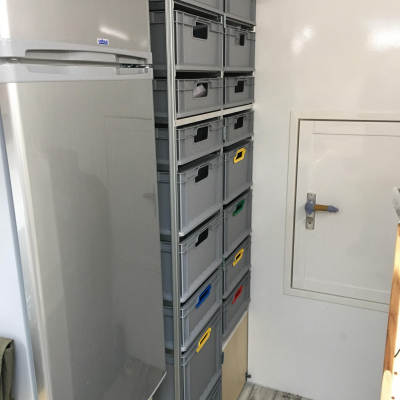

| Hersteller und Typ des Kühlschrank | Isotherm Cruise 219 Kühl-Gefrierkombi |
|---|
Stromkonzept
| Stromspannung im Chassis | 24V |
|---|---|
| Stromspannung im Aufbau | 24V |
| 110V / 230V im Aufbau? | Ja |
| Wechselrichter | ECTIVE SI204 Sinus-Inverter 2000W/24V Sinus-Wechselrichter |
| Sontiges | |
| 150A Hauptsicherung, 24V/12V 20A Wandler | |
Batteriekapazität im Aufbau

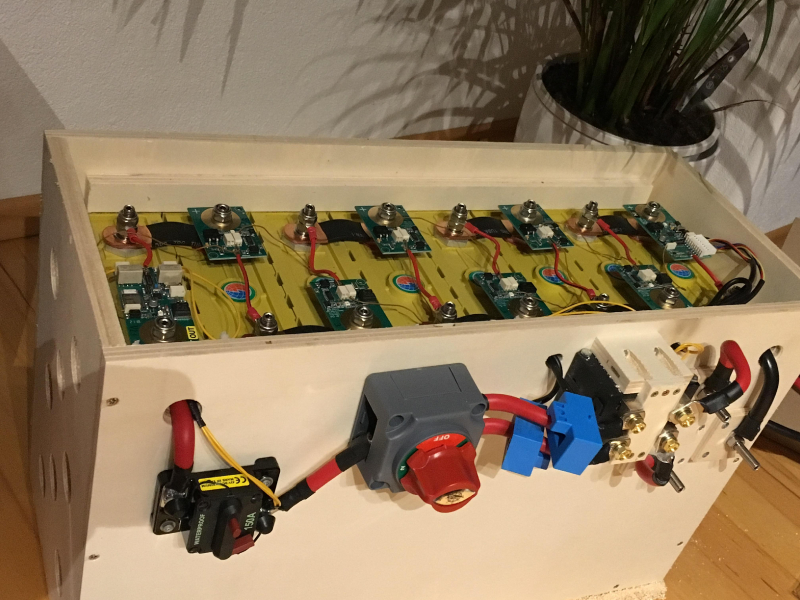

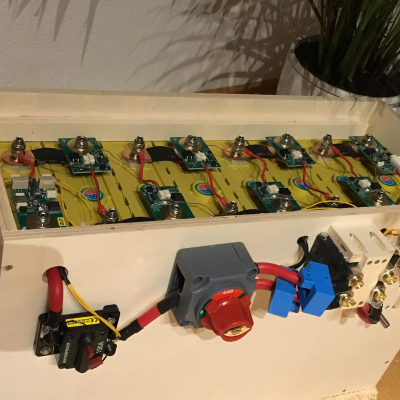

| Batteriekapazität im Aufbau | 160A * 24V |
|---|---|
| Batterietyp | LYP160AHA LiFeYPo4 |
| Batterieladegerät für Aufbaubatterien | 24V 12A Victron Blue Smart 24/12 IP67 (ohne lüfter) |
| Batterieüberwachung | BMS123SM |
Stromgewinnung
| Solarkapazität | 2 x 330W (Half Cell Module) |
|---|---|
| Solarregler | 2x Victron SmartSolar MPPT |
| Brennstoffzelle | Nein |
| Sonstiges | |
| Direkte Ladung über LIMA mit ca. 30A | |
Heizung

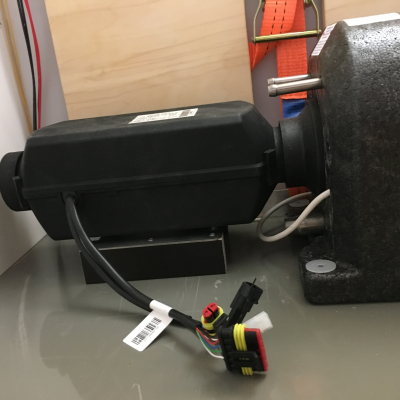

| Hersteller und Typ der Heizung | Planar 2D |
|---|---|
| Warmwasseraufbereitung | 10L Boiler 500W Elektro + Heißluftradiator |
| Fahrerhausheizung | Planar 2D |
| Sonstiges | |

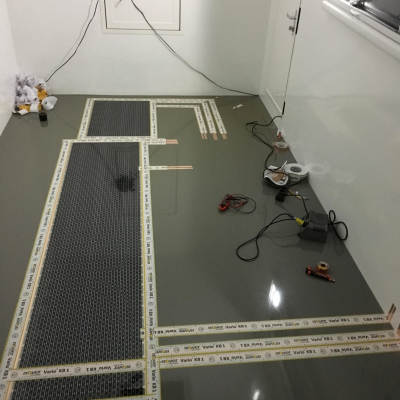

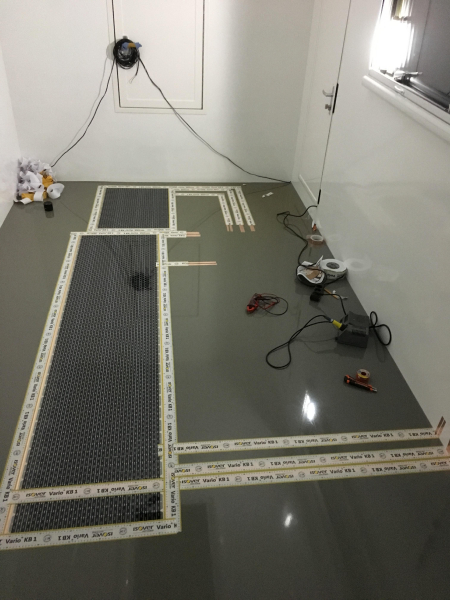

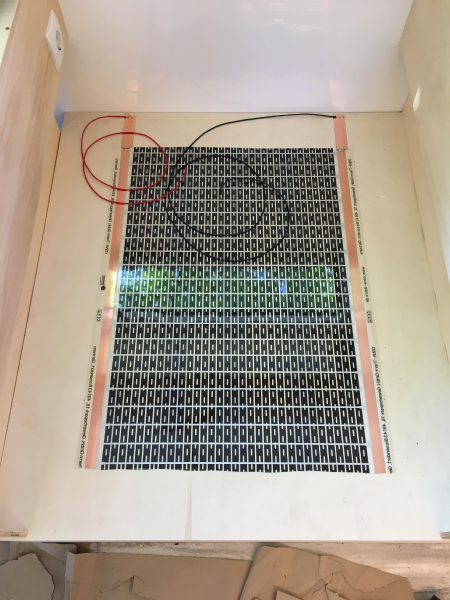

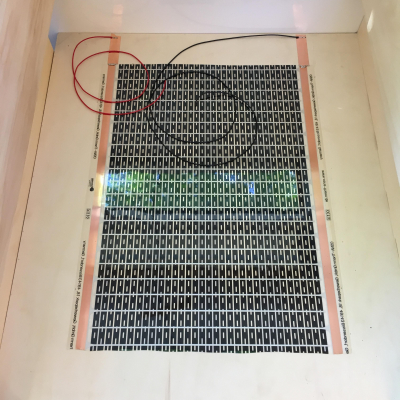

| elektrische Fußbodenheizung im Gang und der Sitzgruppe | |
Gasanlage
| Erläuterung Gasanlage | |
|---|---|
| LPG Betankung |
Wassersystem
| Wasserfiltersystem | Keramik, Aktivkohle und UV Filter |
|---|---|
| Volumen der Frischwassertanks | 400L |

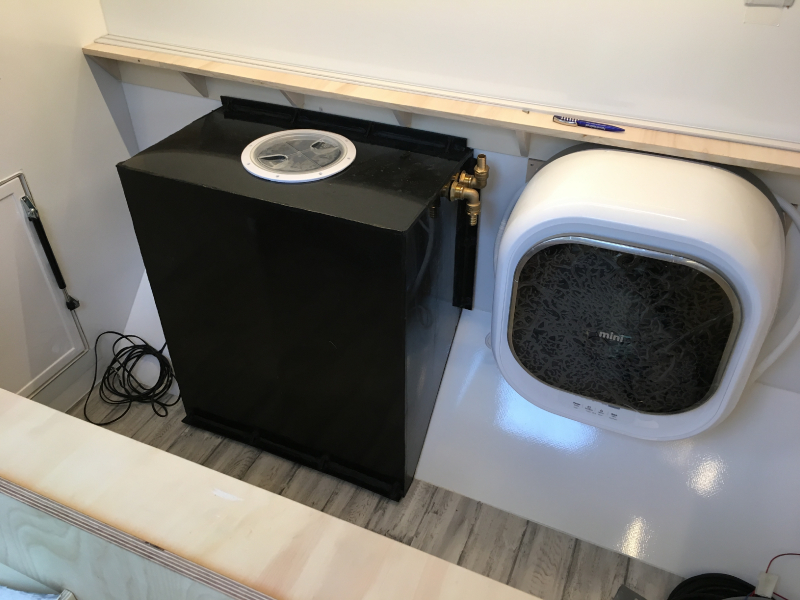

| Volumen der Abwassertanks | 170L (selbstgeschweißt für die Heckschräge) |
| Sonstiges | |

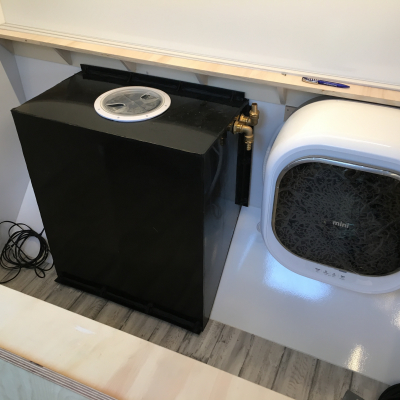

| 3kg Waschmaschiene | |
Toilette
| Hersteller und Art der Toilette | Trockentrenntoilette Eigenbau |
|---|---|
| Kapazität Fäkalientank | Urintank 8L |
Anbauten

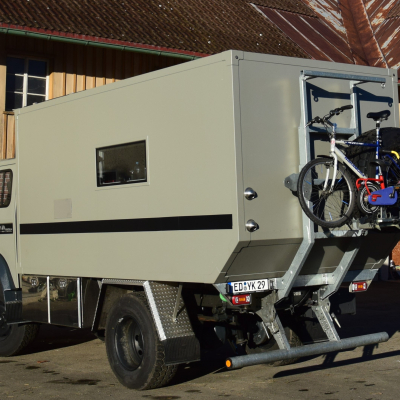

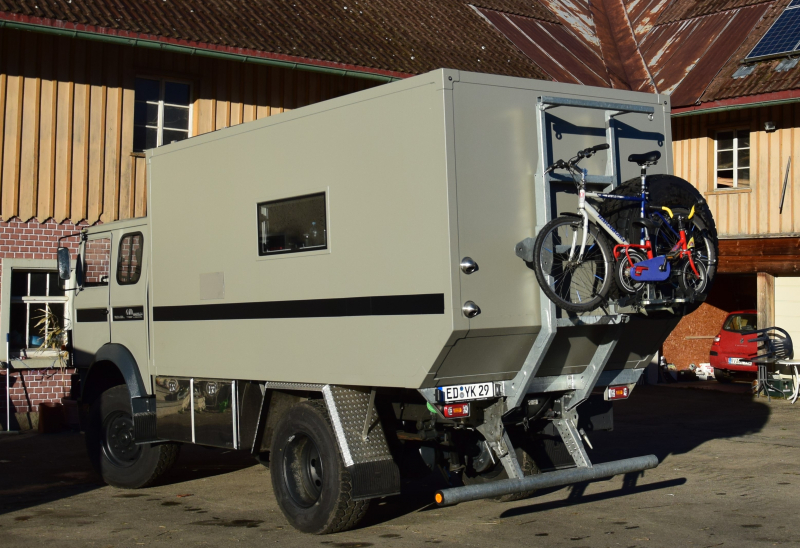

| Heckträger | Zwei Räder + Fahradträger |
|---|---|
| Stauboxen | 2 Stauboxen |
| Markise | Truma 5102 3 Meter |
Veröffentlicht 04.08.18
Halter Benedikt Eckstein
Aufrufe 9813
Ausgefüllt 96%
