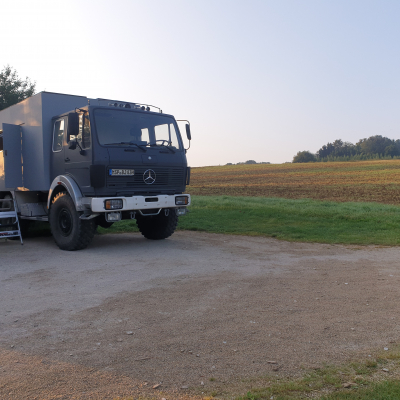

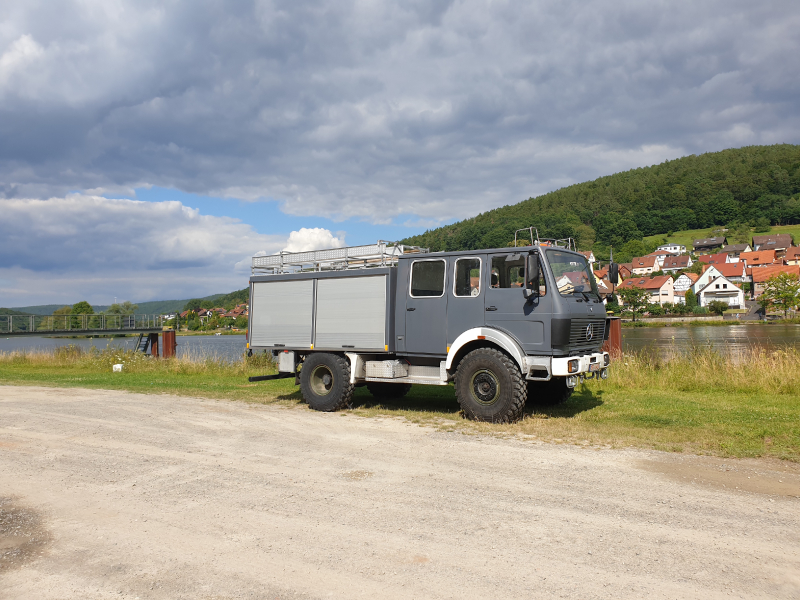

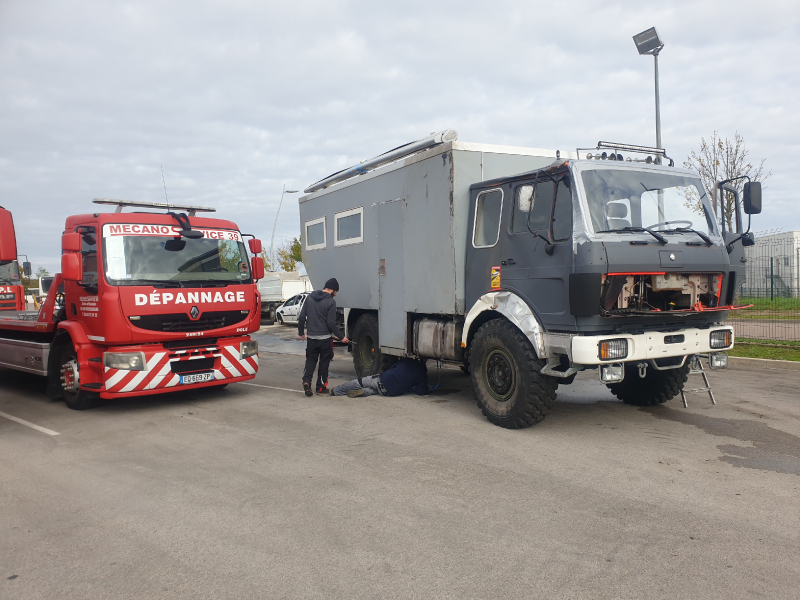

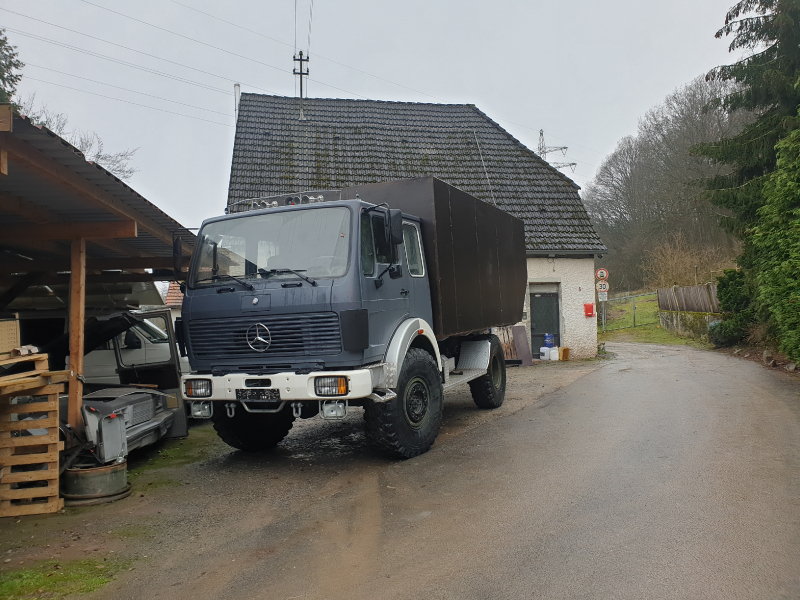

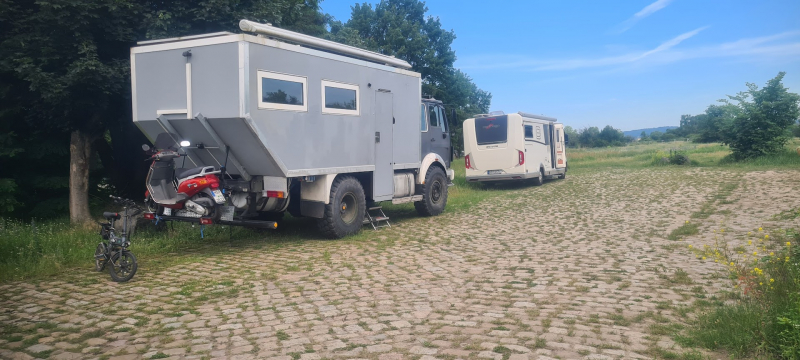

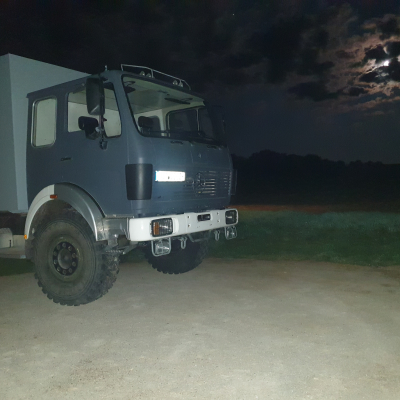

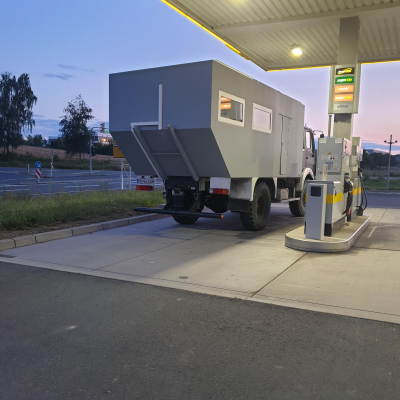

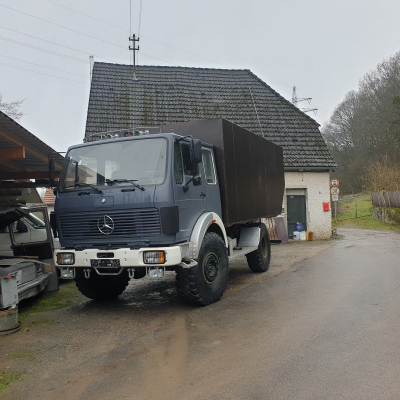

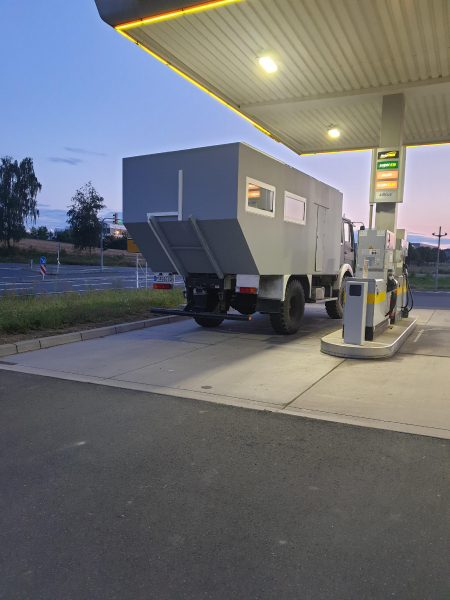

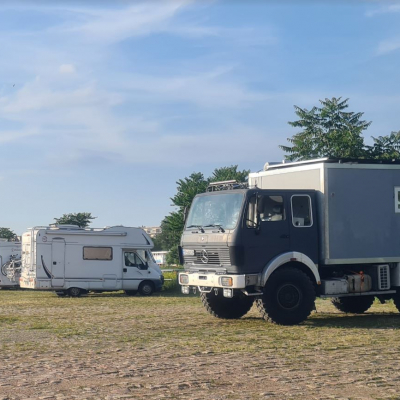

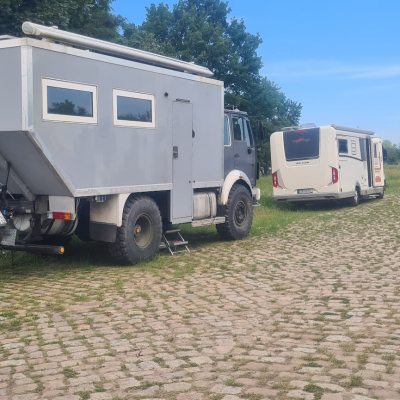

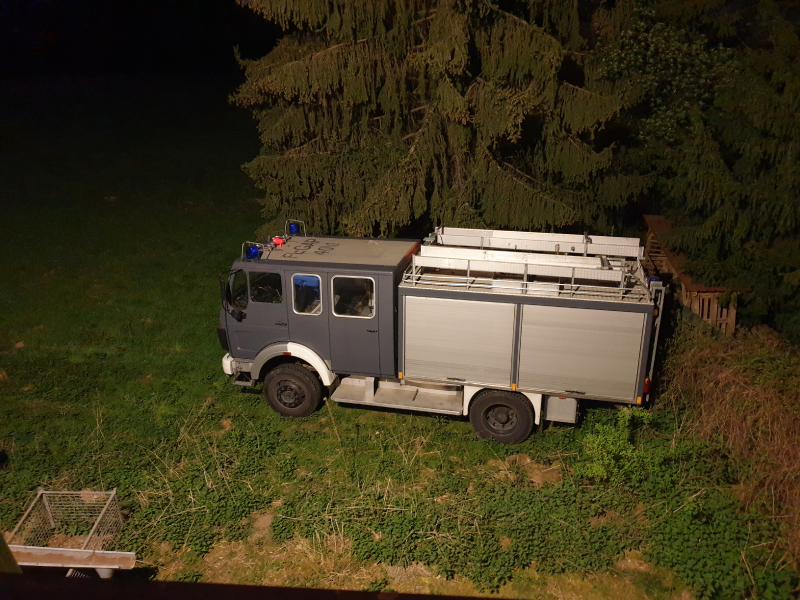

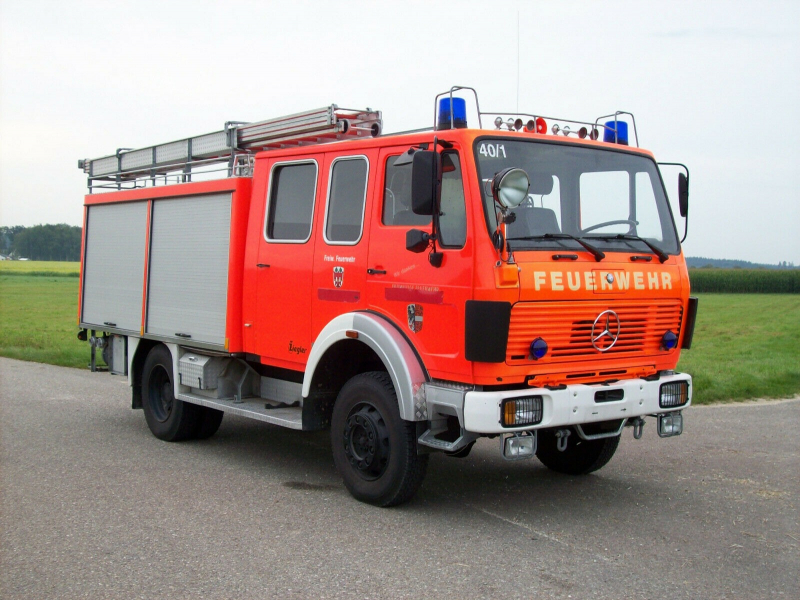

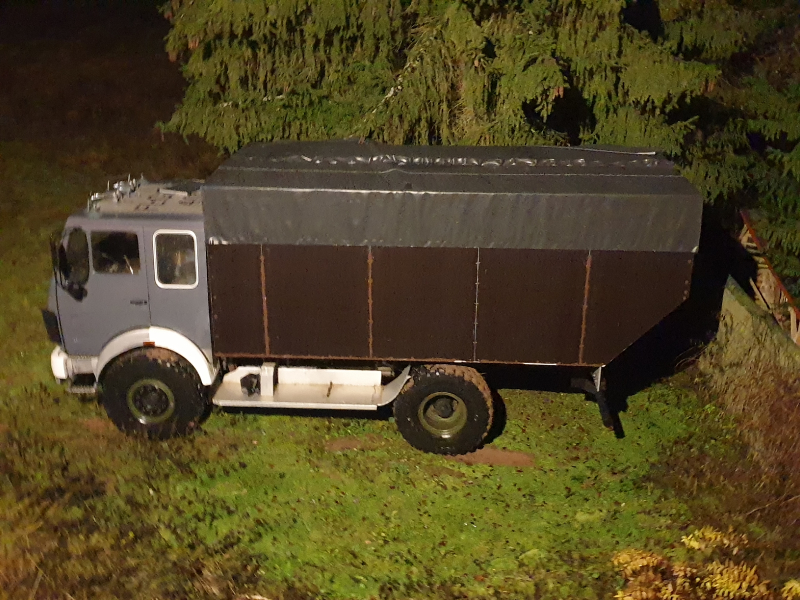

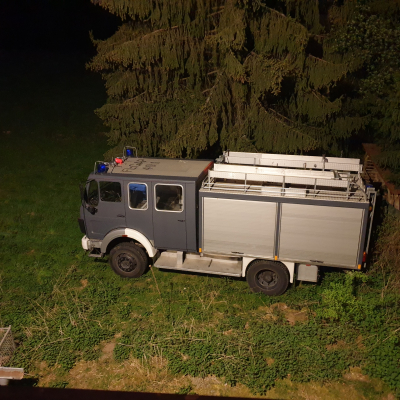

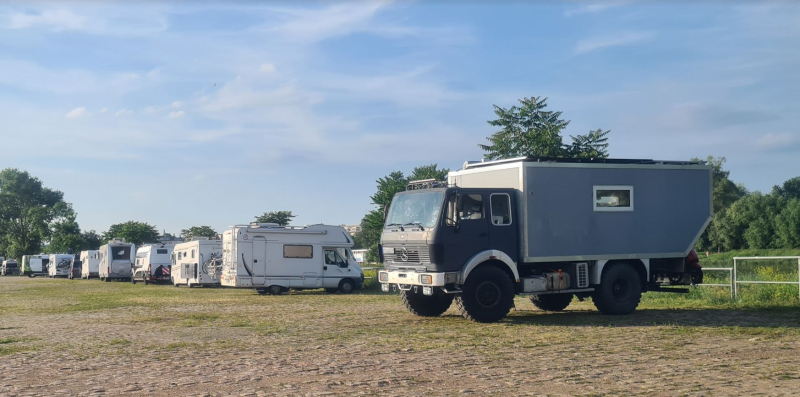

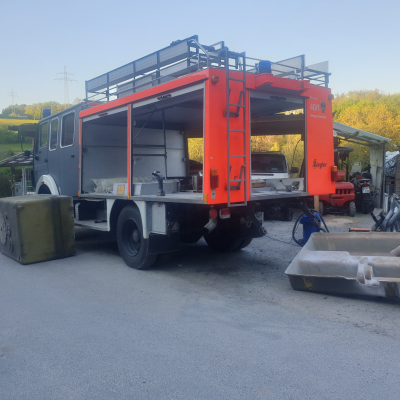

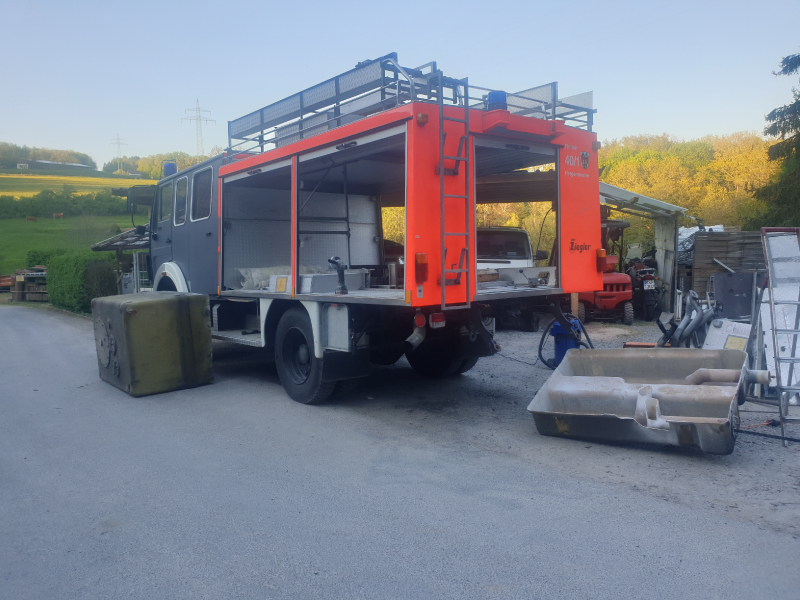

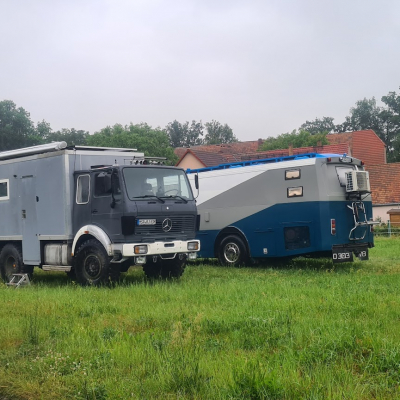

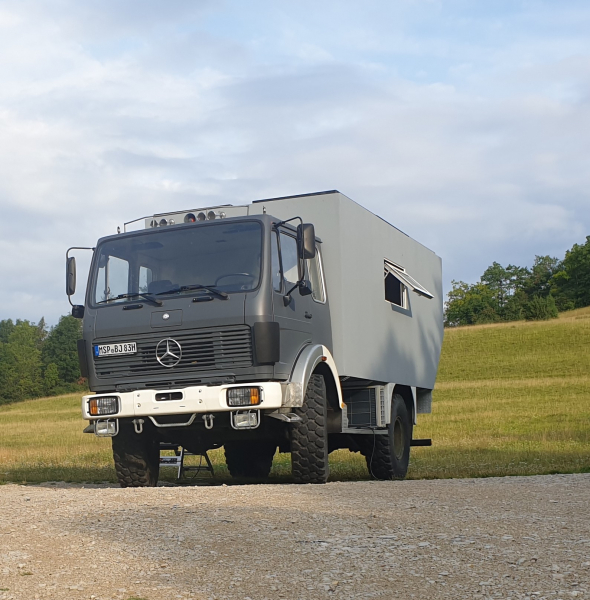

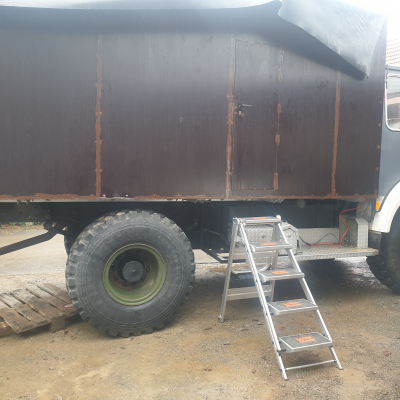

1222AF Umbau zum Reisemobil in kompletter Eigenregie....

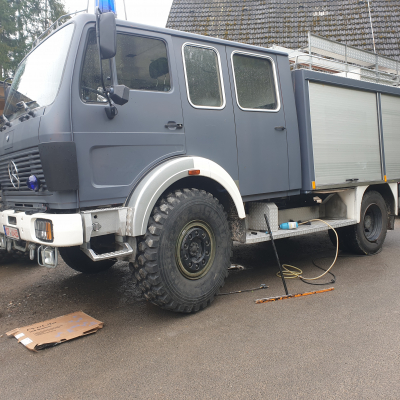

| Fahrzeughersteller und Typ | Mercedes-Benz 1222AF |
|---|---|
| Name des Halters | Ben J. |
| Land der Zulassung | Deutschland |
| Webseite | - |
| Baujahr | 1983 |
| Fahrzeug steht zum Verkauf? | Nein |
| Preisvorstellung? | Fahrzeug ist unverkäuflich - zumindest in unteren Preisbereichen ;-) |

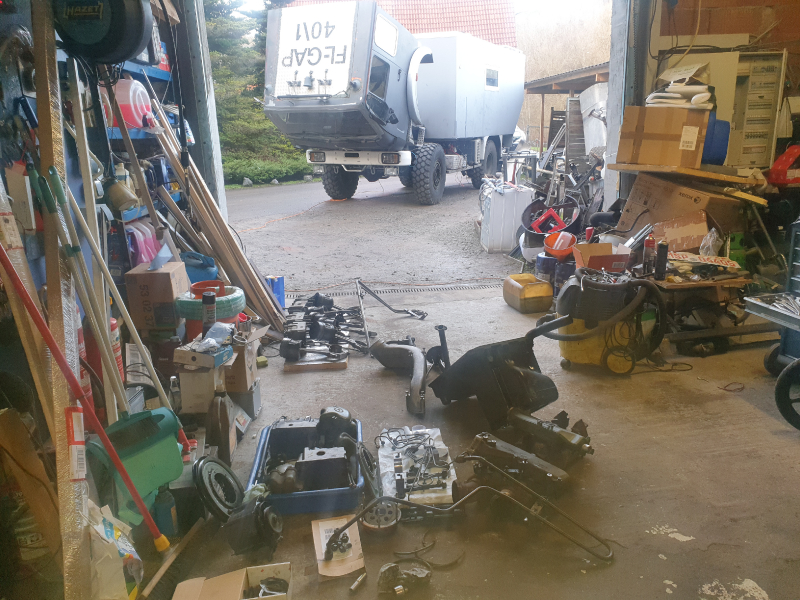

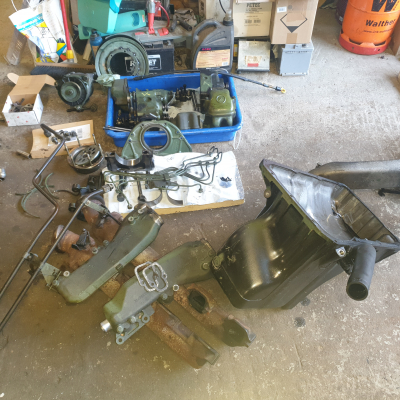

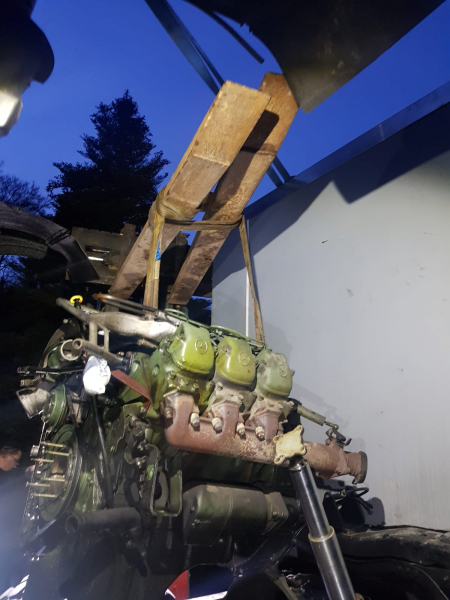

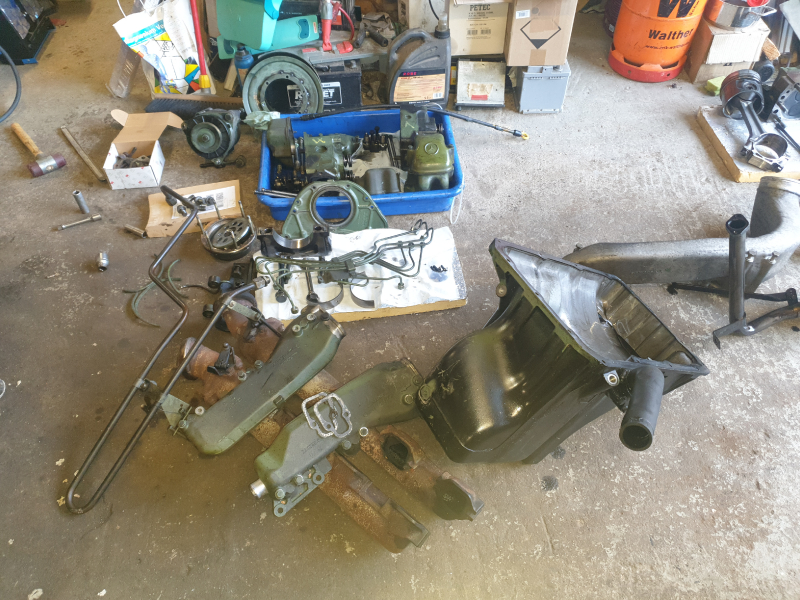

| Motortyp | OM 421 V6-Saug Diesel |
|---|---|
| Hubraum | 10888ccm |
| Zylinderzahl | 6 |
| Motorleistung in PS | 216 |
| Drehmoment | hoffentlich genug... (784 NM bei 1200U/min) |
| Sonstiges | |
|

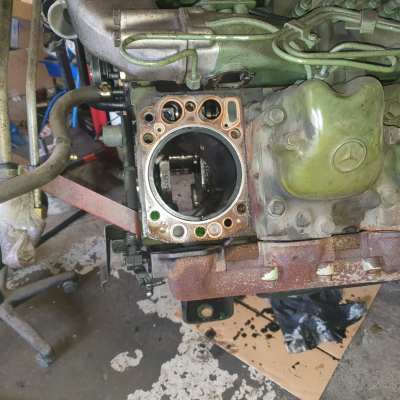

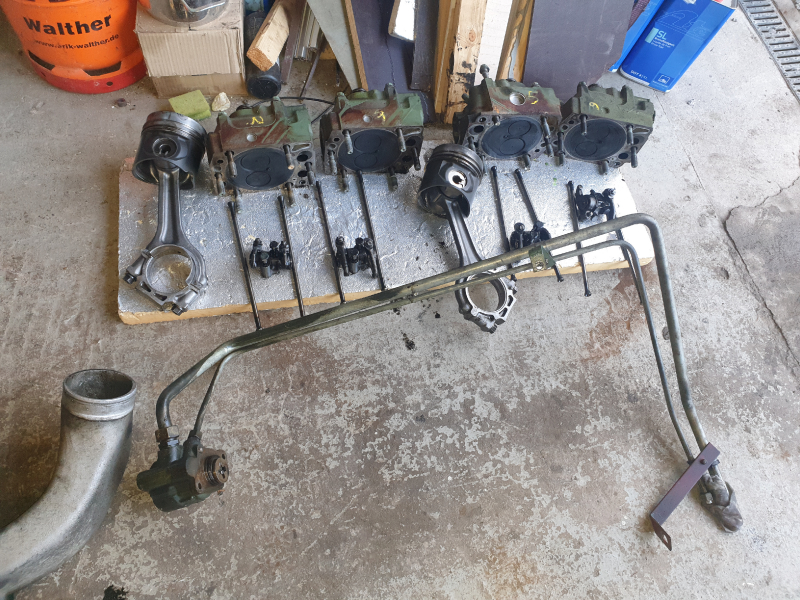

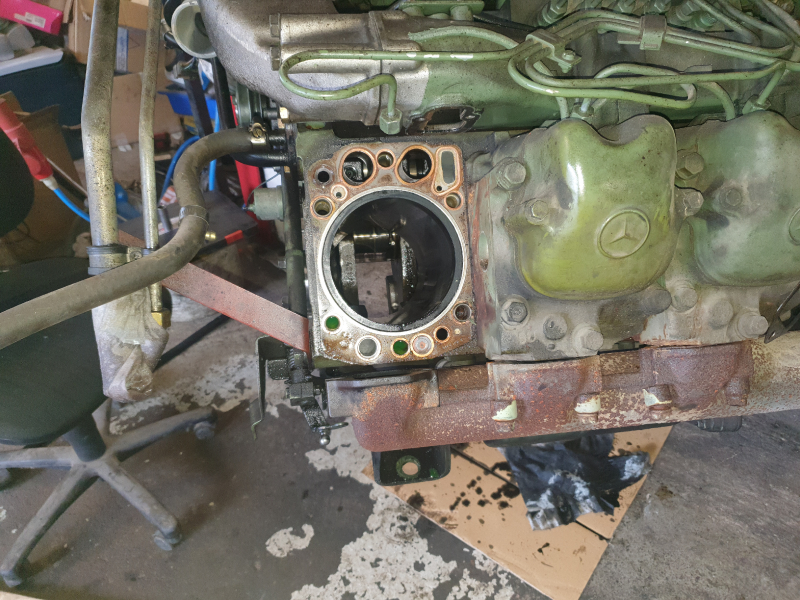

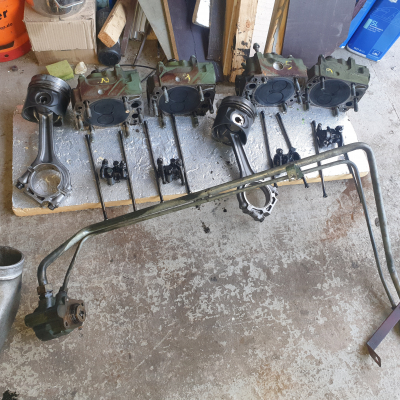

Saugmotor hier die Motordaten (Stand 1983): OM 421 4-Takt-Direkteinspritzer-Dieselmotor 6 Zylinder in V-Form Bohrung x Hub 128 x 142 Hubraum 10964 ccm Verdichtung 16,9:1 Einspritzfolge 1-4-2-5-3-6 Leerlaufdrehzahl 600 U/min Nenndrehzahl 2300 U/min Leistung 159 kW / 216 PS bei 2300 U/min max. Drehmoment 784 Nm bei 1200 U/min | |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
|---|---|
| Radstand | 3600mm |
| Anzahl der zugelassenen Sitze | 6 + 3 |

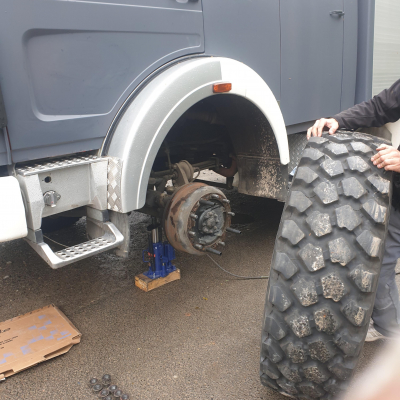

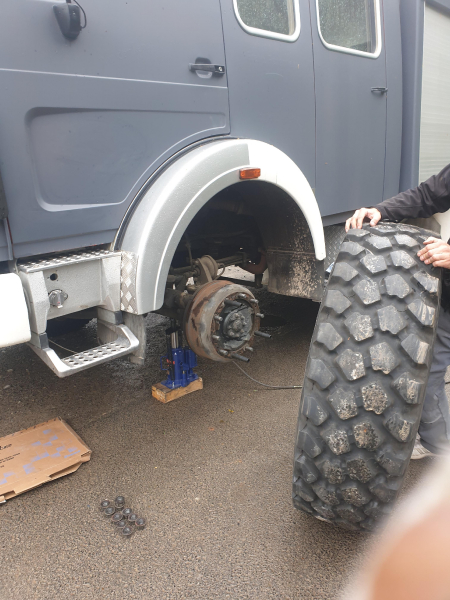

| Reifengröße | 14.00 R20 |
| Felgen | 10.00-20v |
| Reifenart | Michelin XZL |
| Tankkapazität | noch 125l - geplant um die 800 |
| Dieselfilter | Ja |
| Sonstiges | |
| Delphi Doppeldieselfilter und in Planung elektische Kraftstoffpumpe zur Umwälzung.... | |
| Allrad zuschaltbar oder permanent | permanenter Allradantrieb |
| Differenzialsperren | Mittensperre und Hecksperre zuschaltbar |

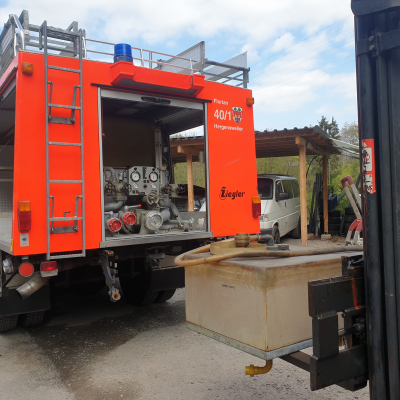

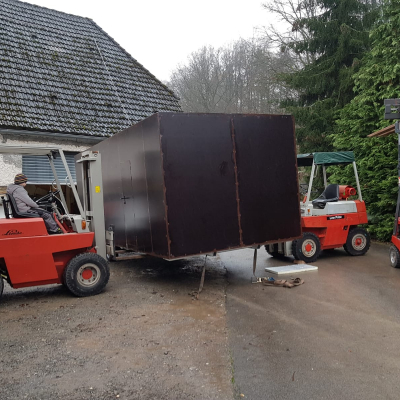

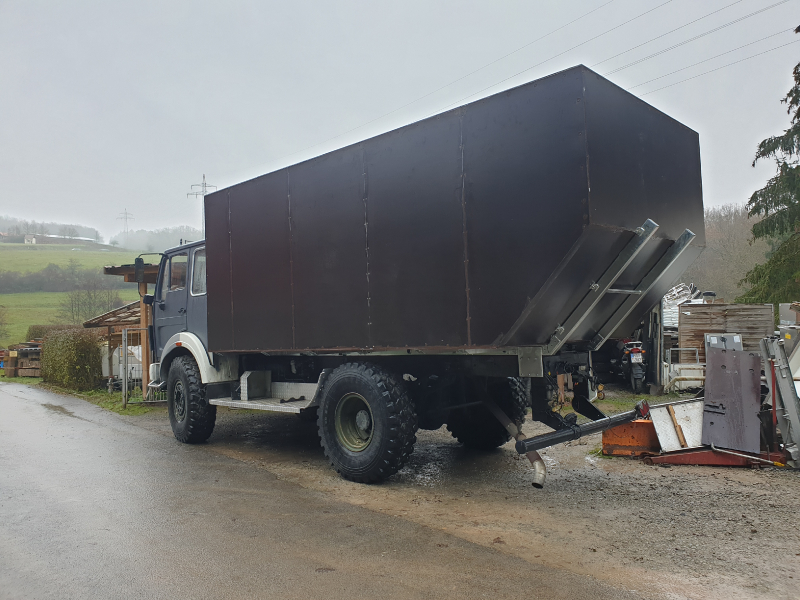

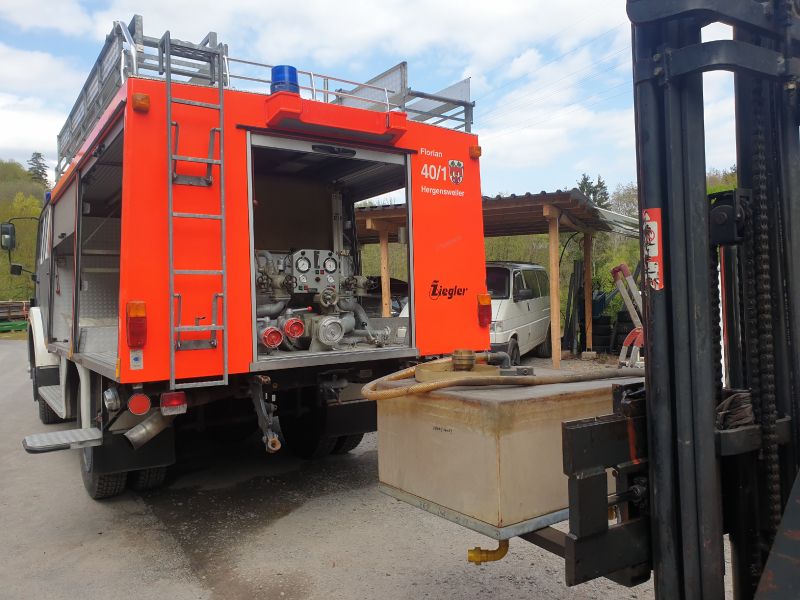

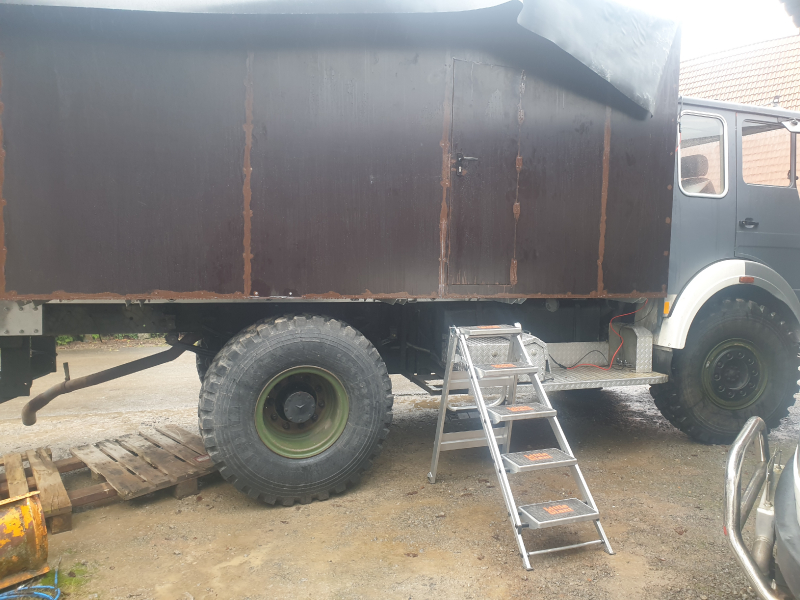

| Aufbauhersteller | Ziegler - und jetzt meine Wenigkeit ;-) |
|---|---|
| Kabinenmaße (Innen) | 5180 L x 2380 B x 1960 H in Millimeter |
| Kabinenmaße Abmessungen (außen) | 5300 L x 2500 B x 2100 Hoch in Millimeter |

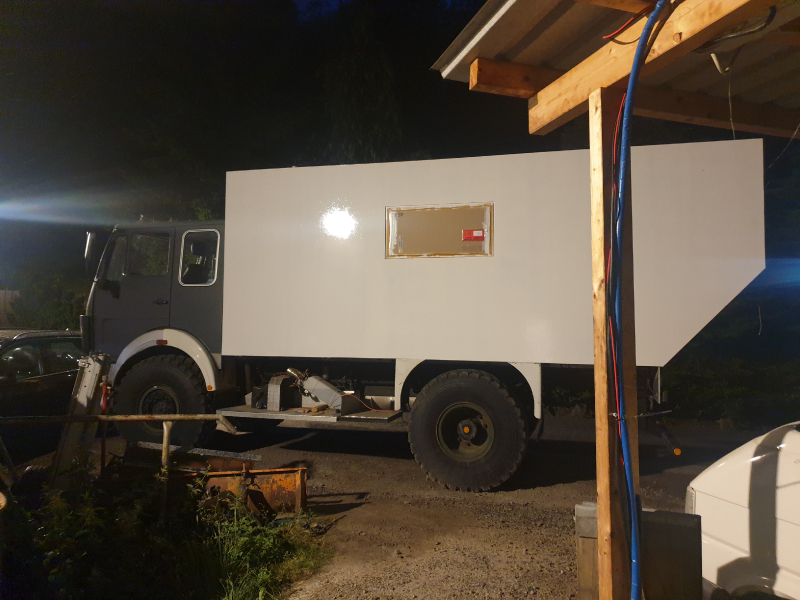

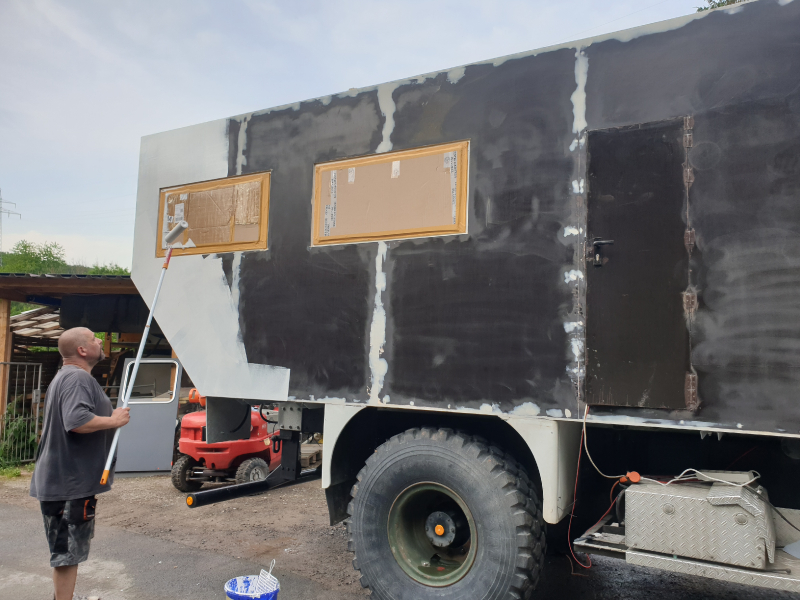

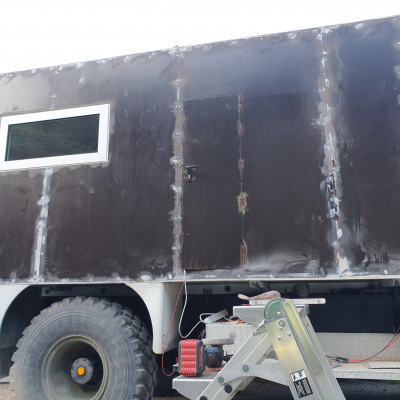

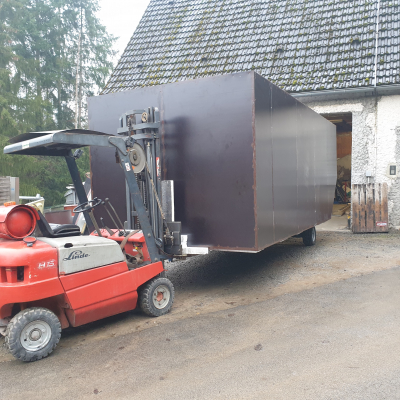

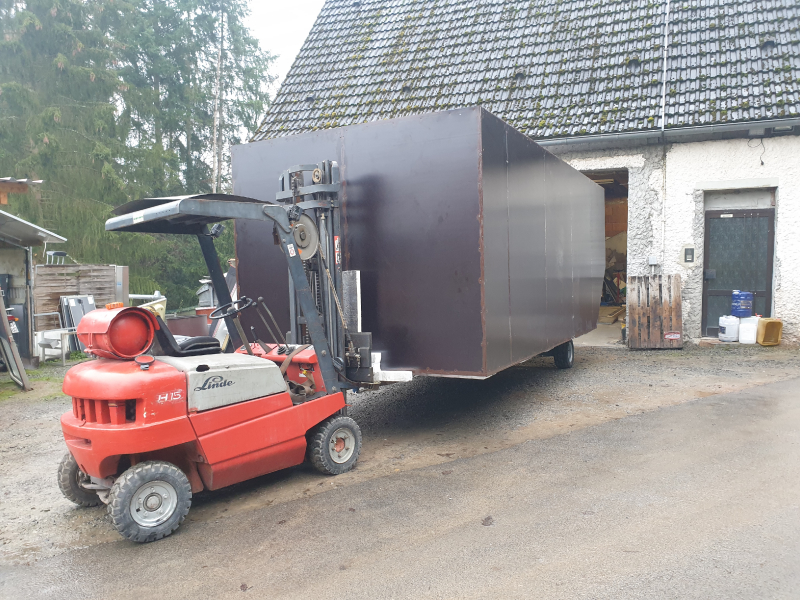

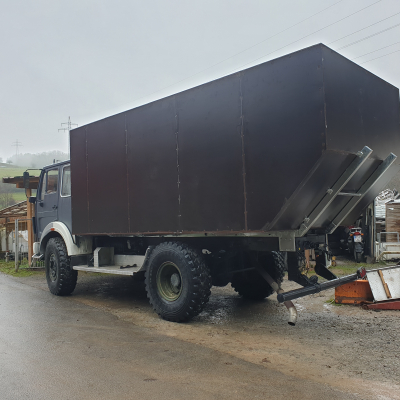

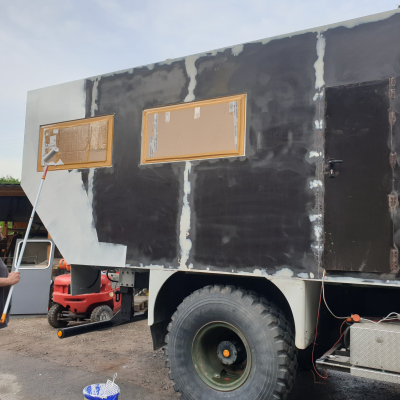

| Material der Kabine | Holz - aussen Siebdruck 9mm / innen 9mm Multiplex--> Holz Sandwich in 60mm |

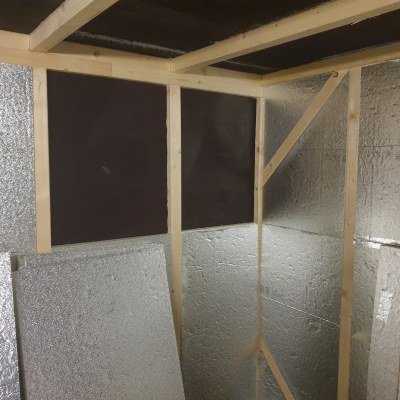

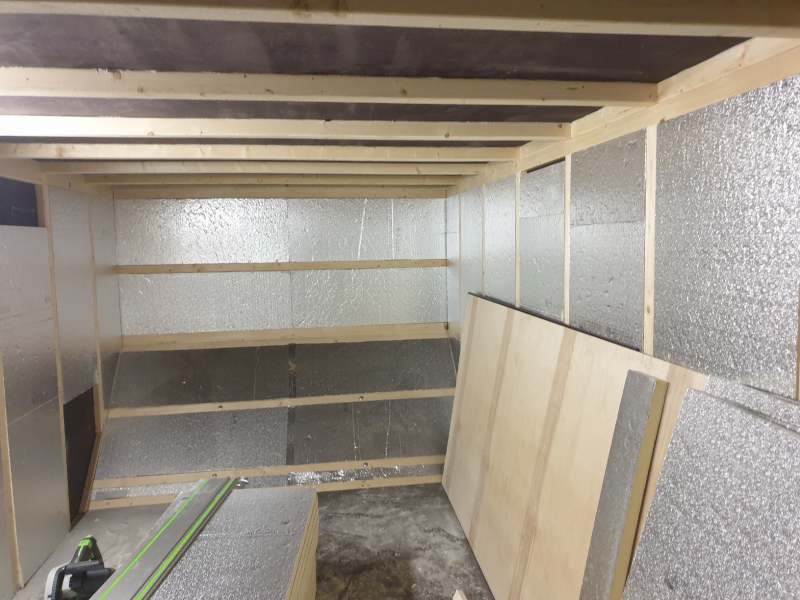

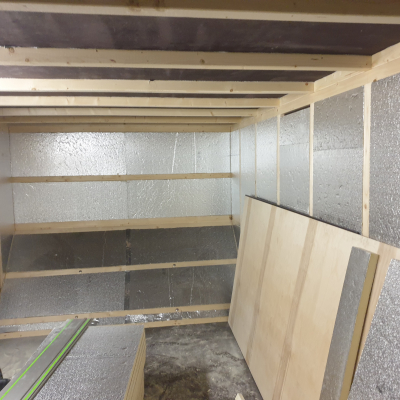

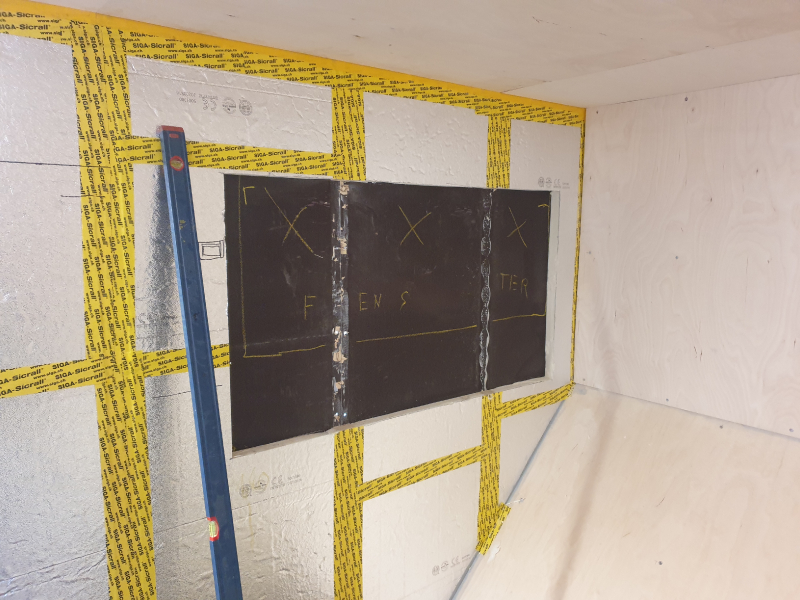

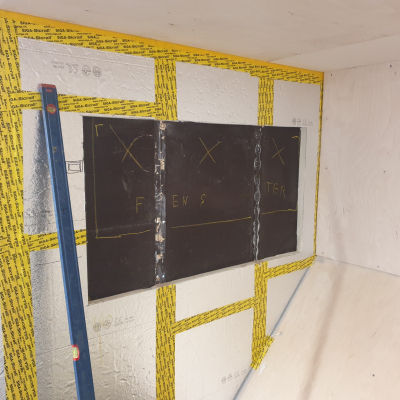

| Art und Stärke der Dämmung | 40mm - LINITHERM PAL 0,022 W/(mK) = U-wert 0,55 |

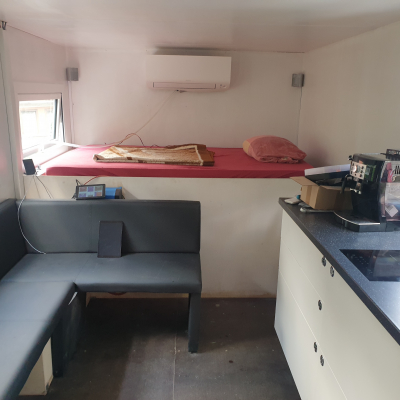

| Anzahl der Schlafplätze | Festbett 1,40m x 2.00m für 2 Personen im Heck - der Rest mal sehen.... |

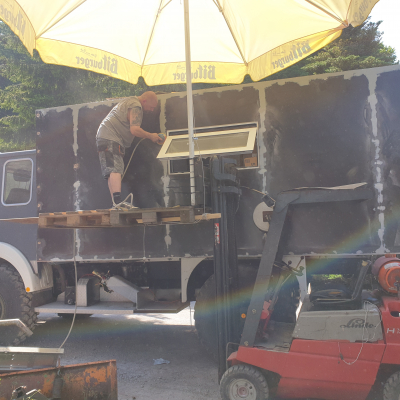

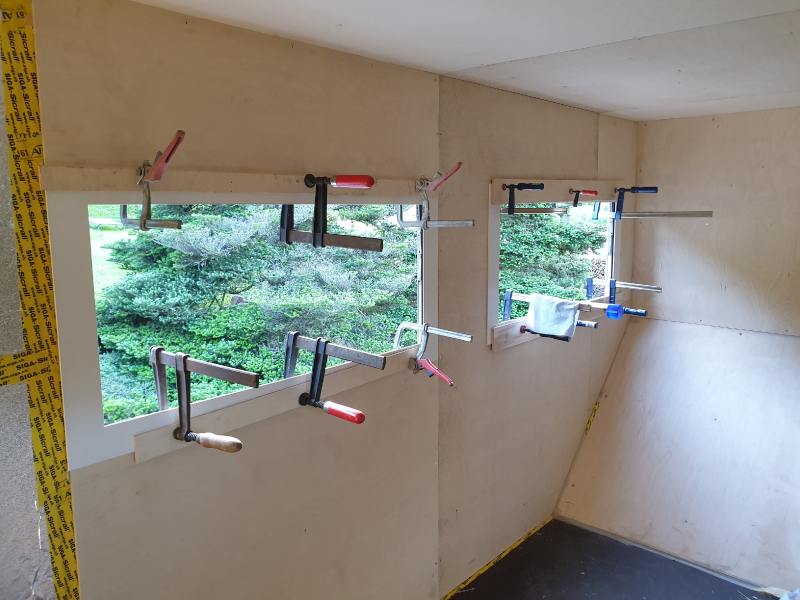

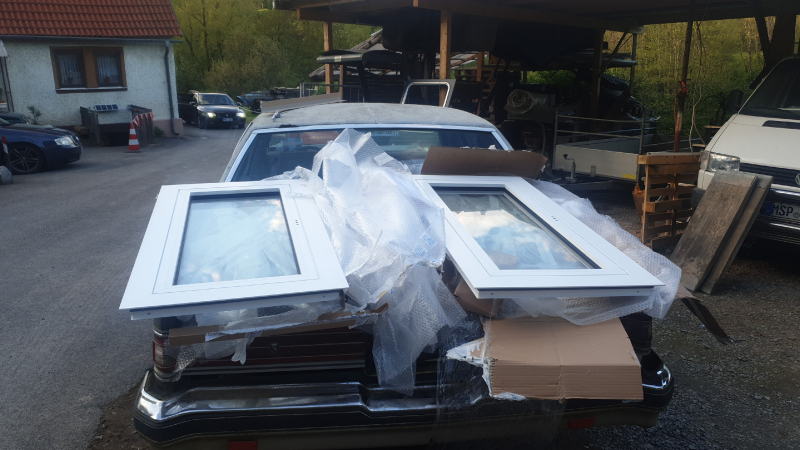

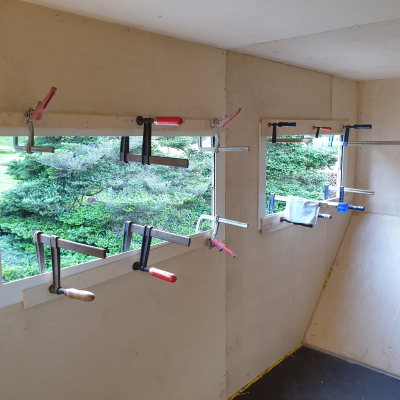

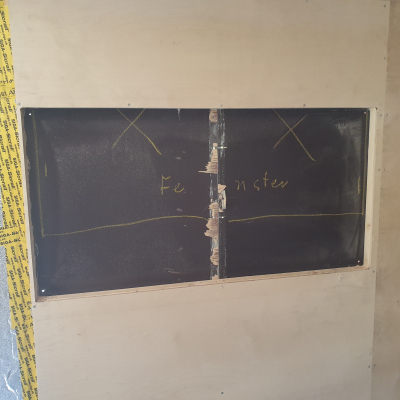

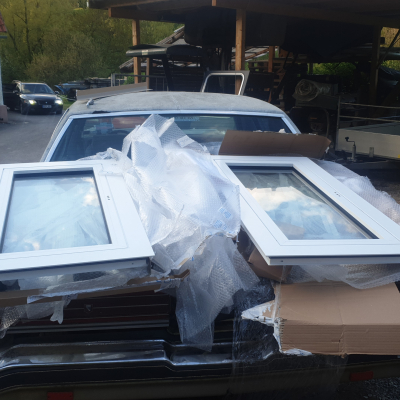

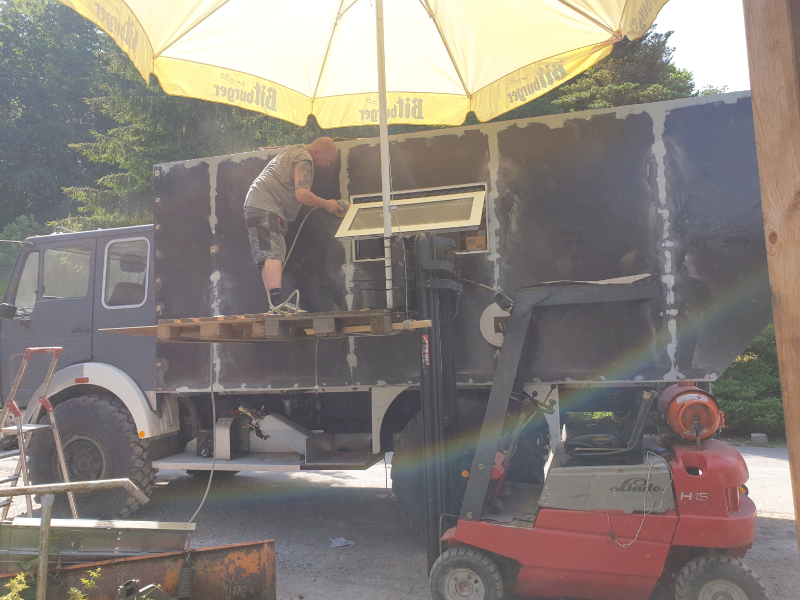

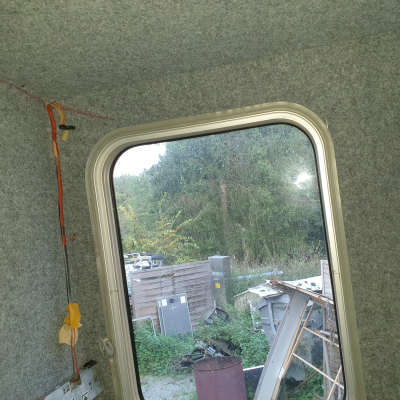

| Fenster | 3 x SKI 12060 von www.extremfenster.de/ - der Rest derzeit auch noch in Klärung --> Tür wird nun wohl auch ein Selbstbau... |

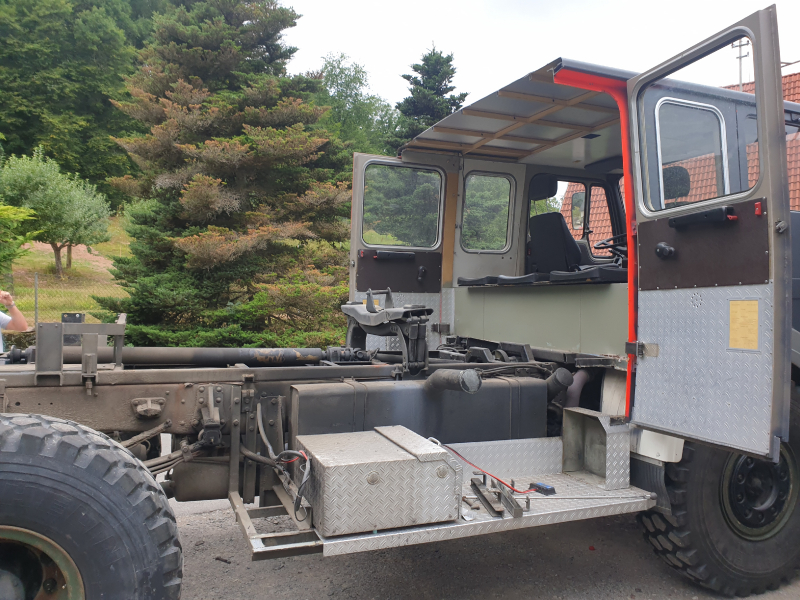

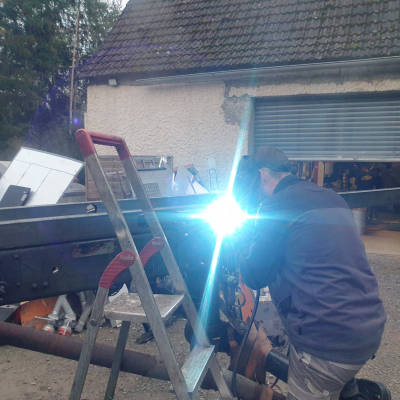

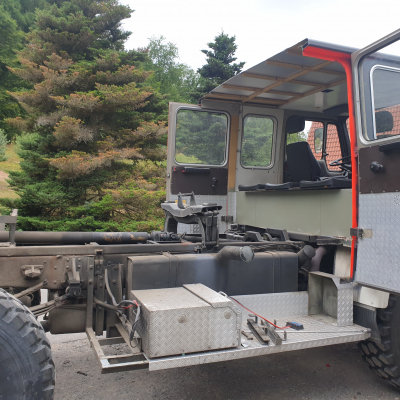

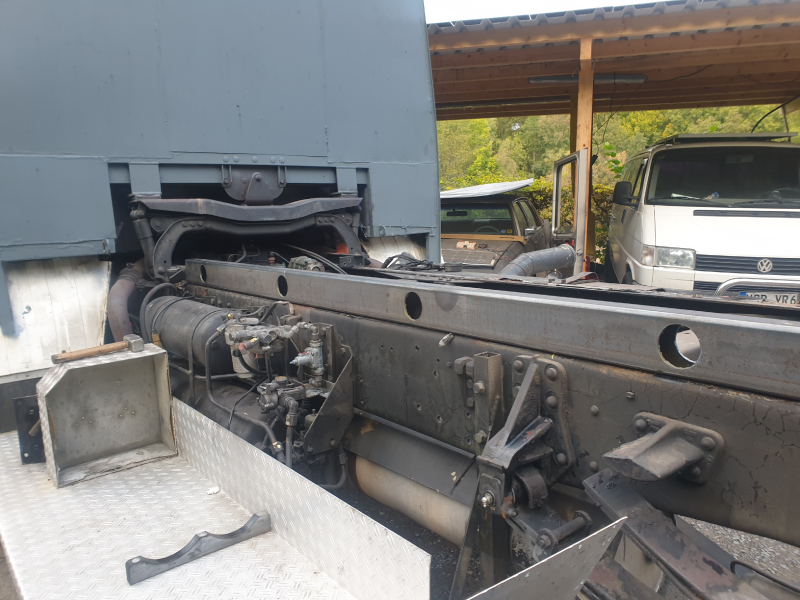

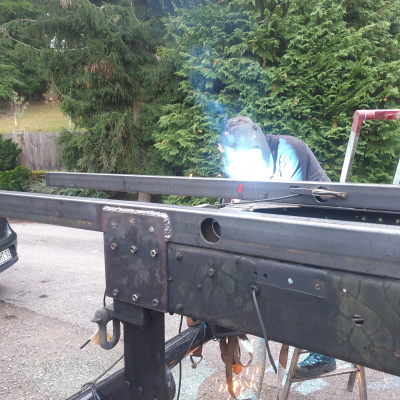

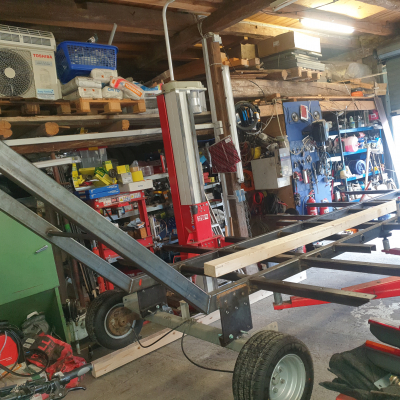

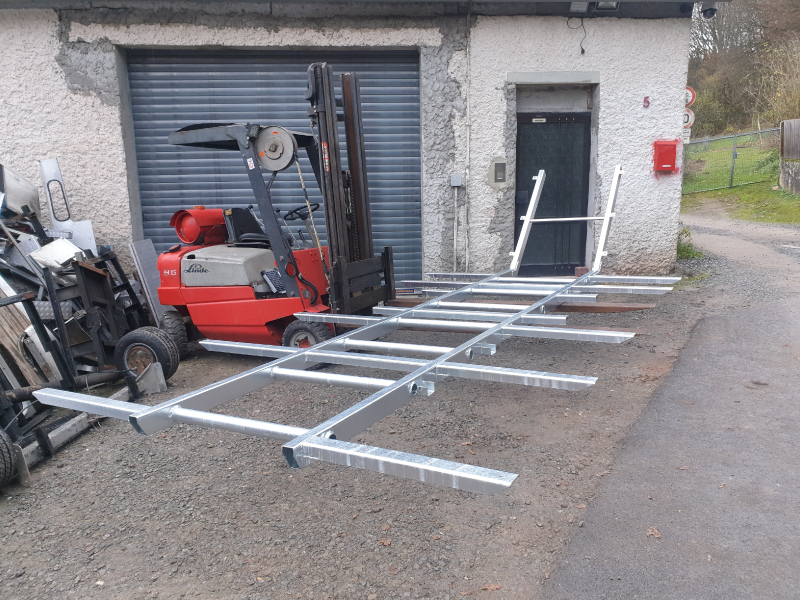

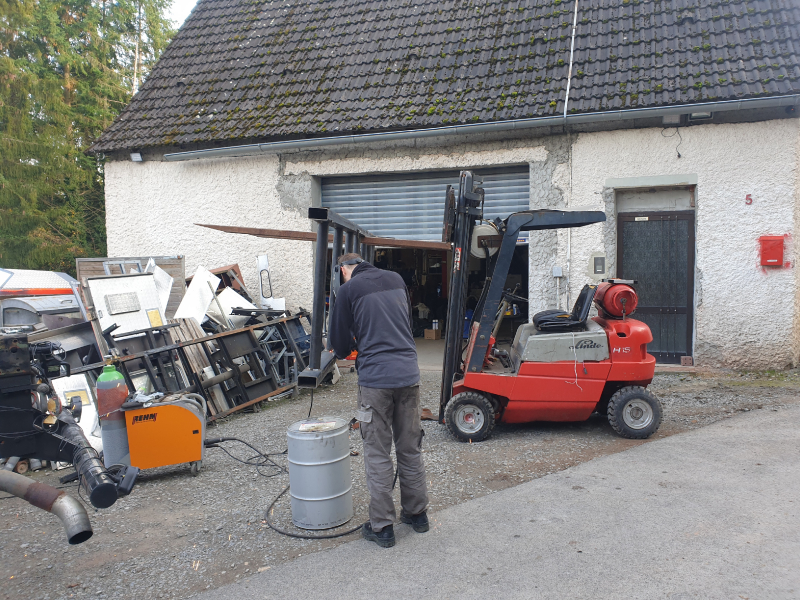

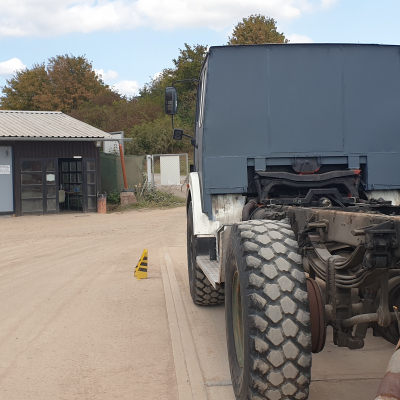

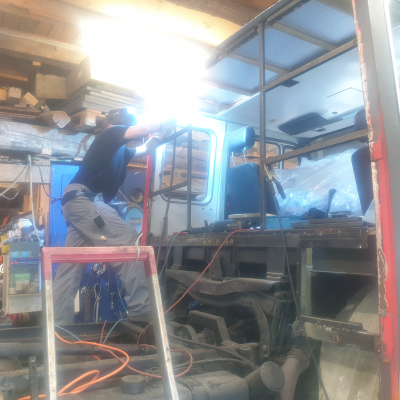

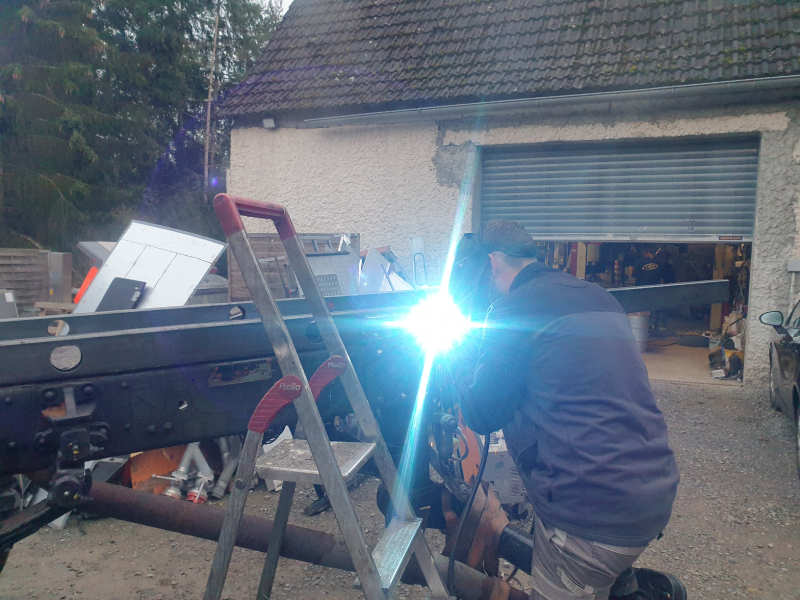

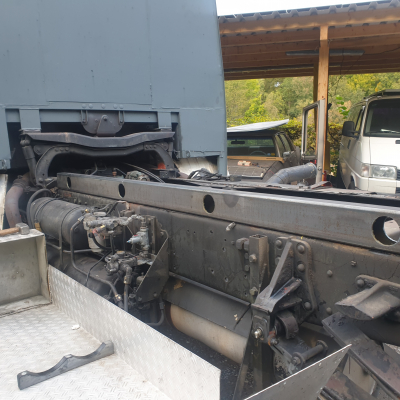

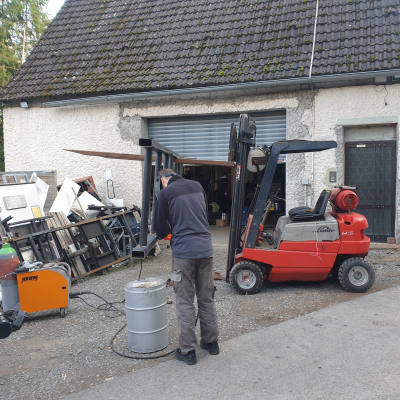

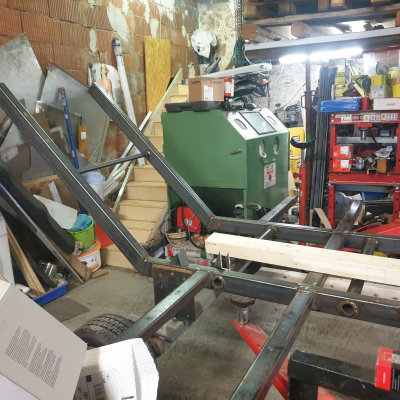

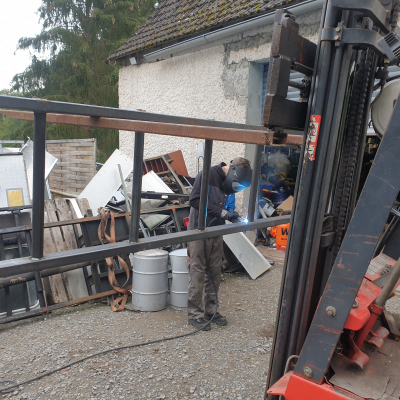

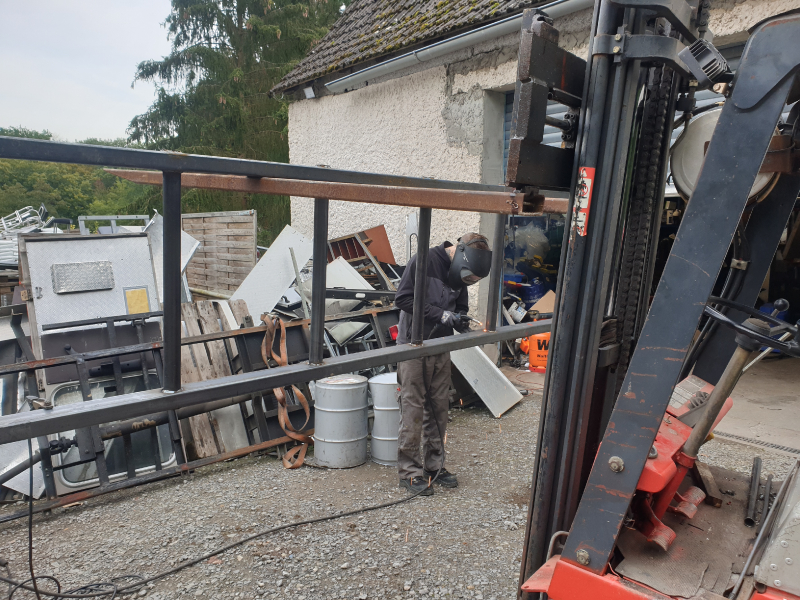

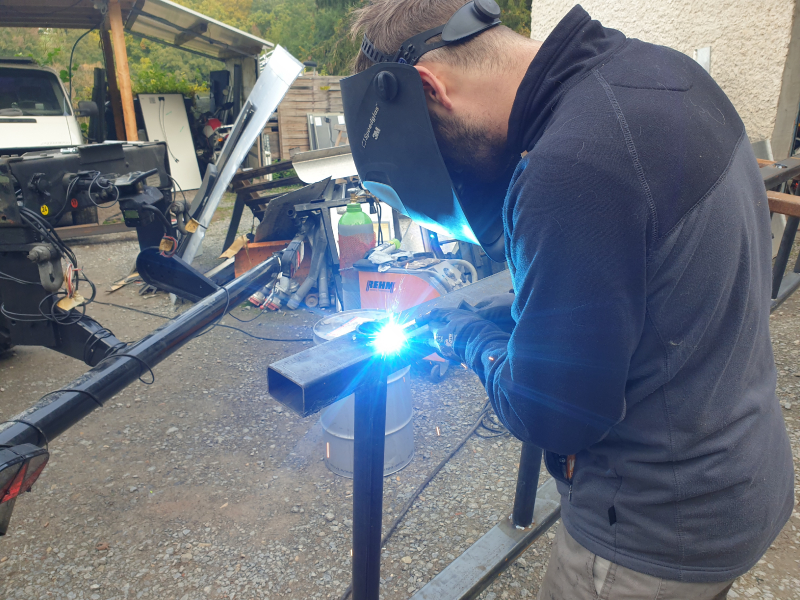

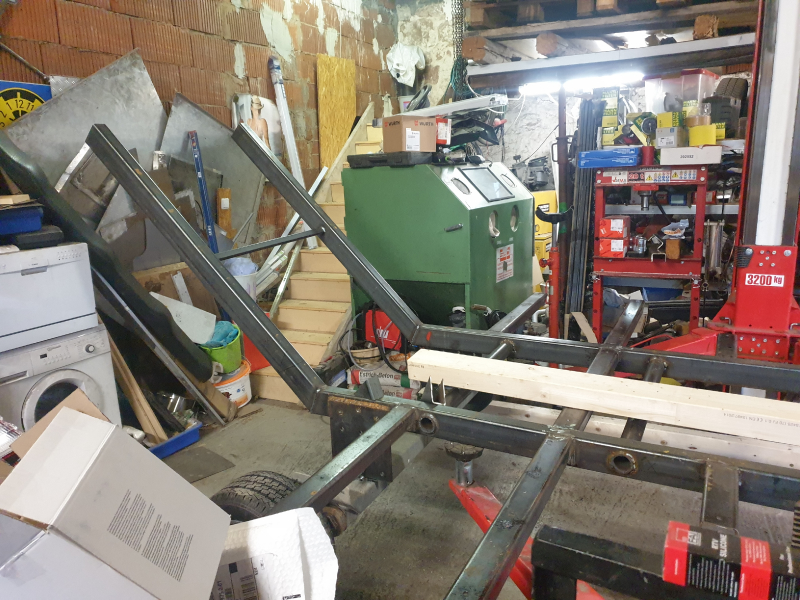

| Zwischenrahmen | Made bei mir bzw. geschweißt von nem Kumpel - verzinkt moderate 100x60x4mm Rechteckrohr + 80x50x5mm Rundrohr + Ausleger in U-STAHL 65x42x5,5mm |
| Sonstiges | |
| Low - Budget Projekt mit trotzdem vernüftiger Ausstattung | |

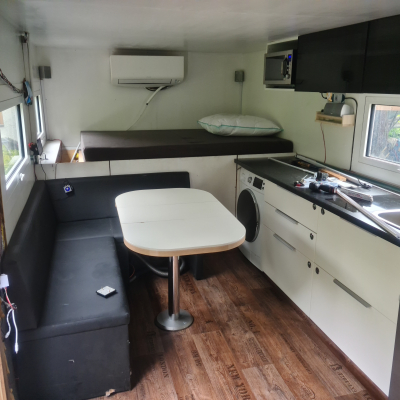

| Erläuterung Grundriss | |
|---|---|

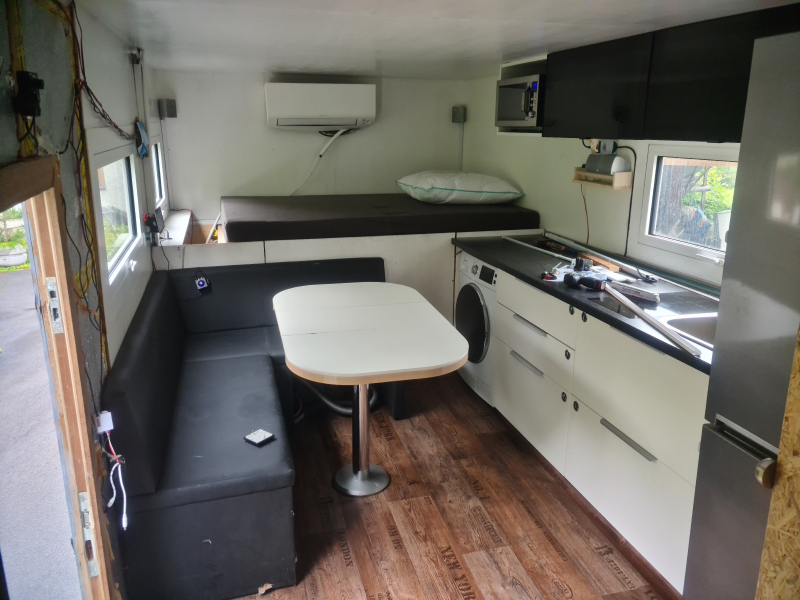

| ja wenn ich das nur schon selbst wüsste ;-) - so langsam ist ein Testgrundriss erkennbar :-) letzte Innenansicht unter: https://youtu.be/TOYnfVYtzs4 ansehbar.... |

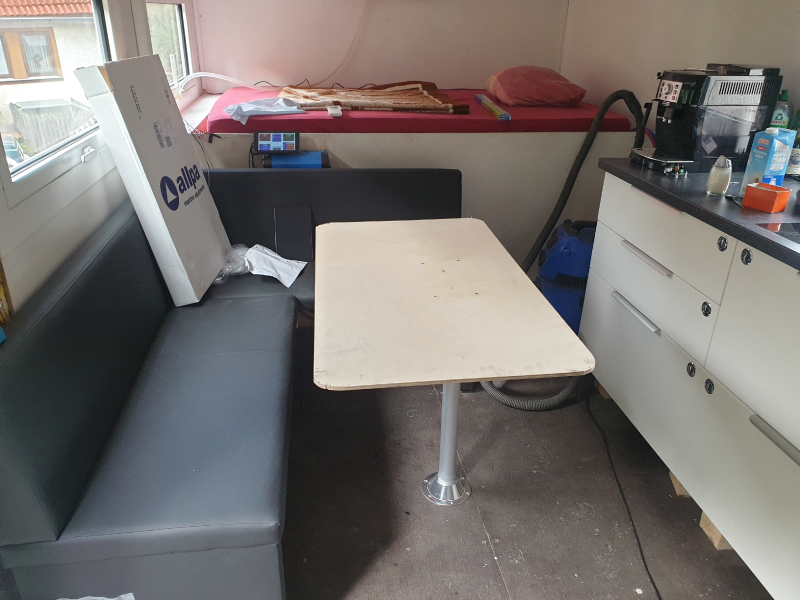

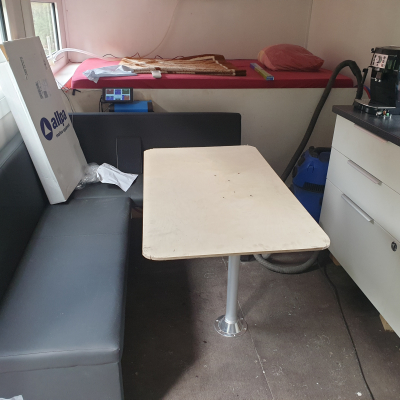

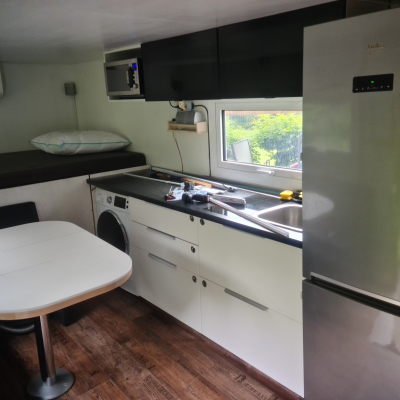

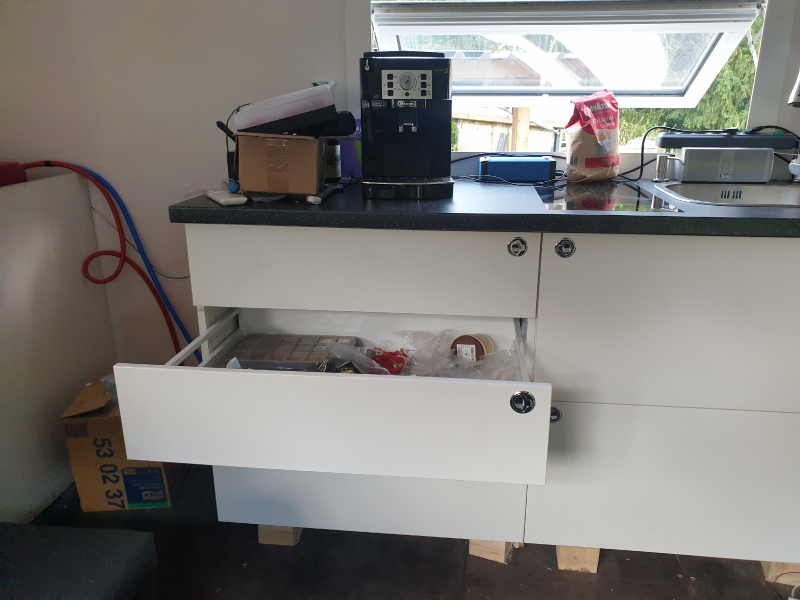

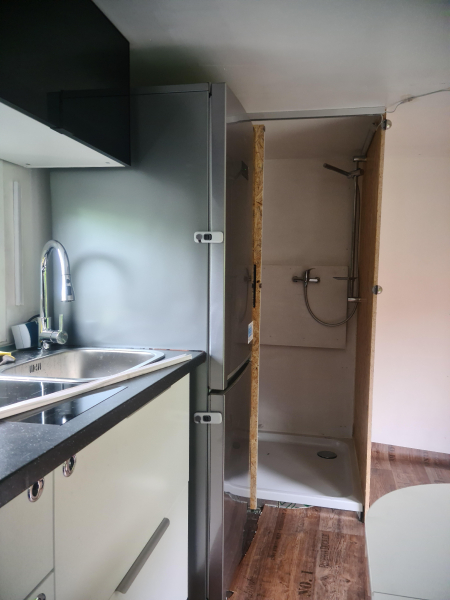

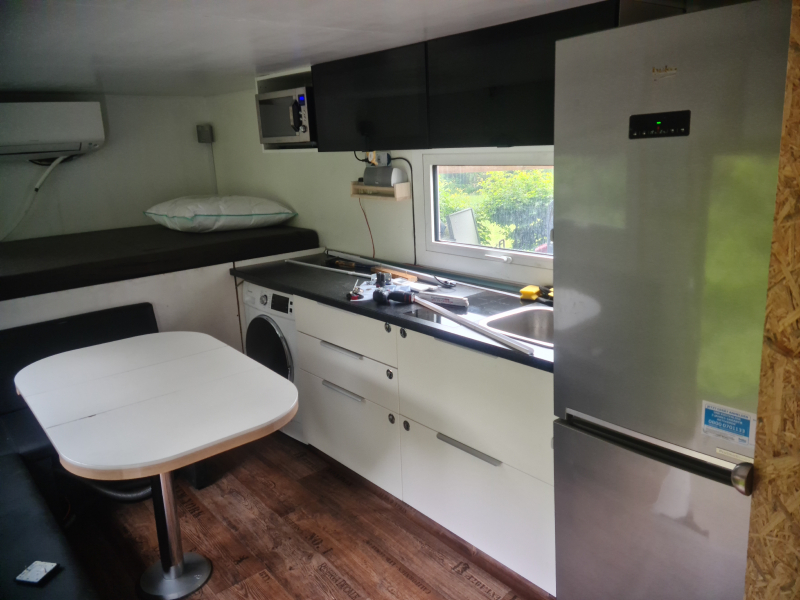

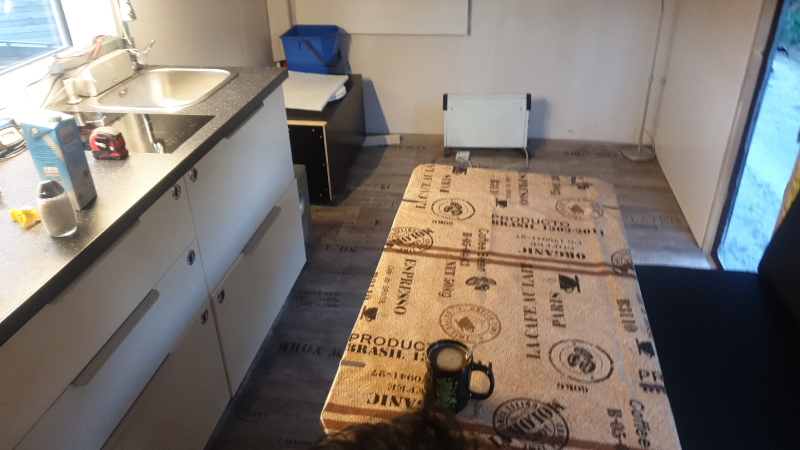

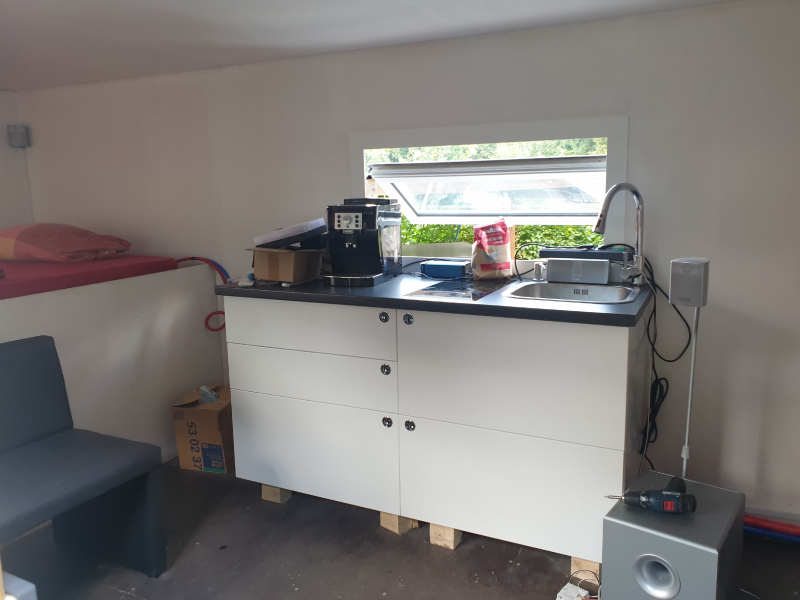

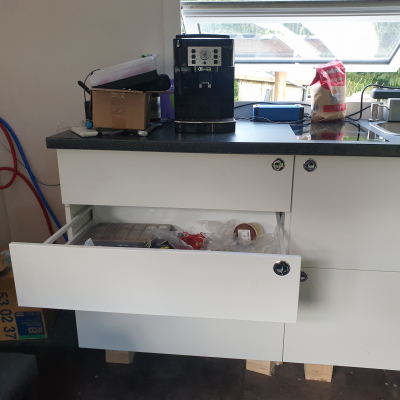

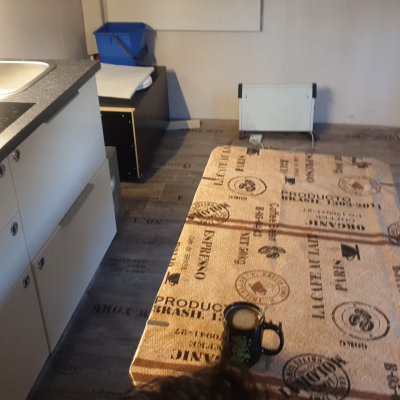

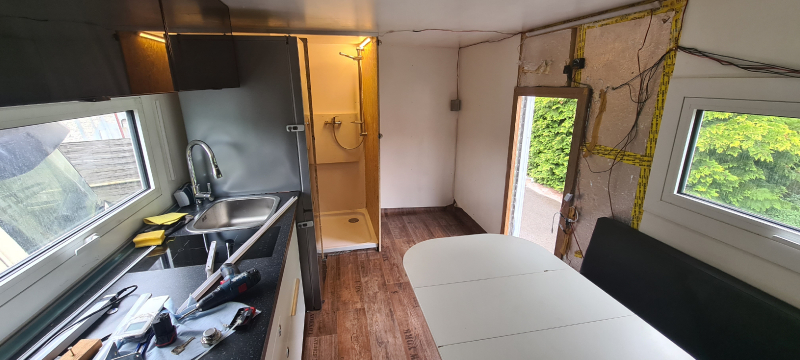

| Material des Möbelbaus | Holz - Küche Ikea (method) - Boiler 30l Quick B3 |
|---|

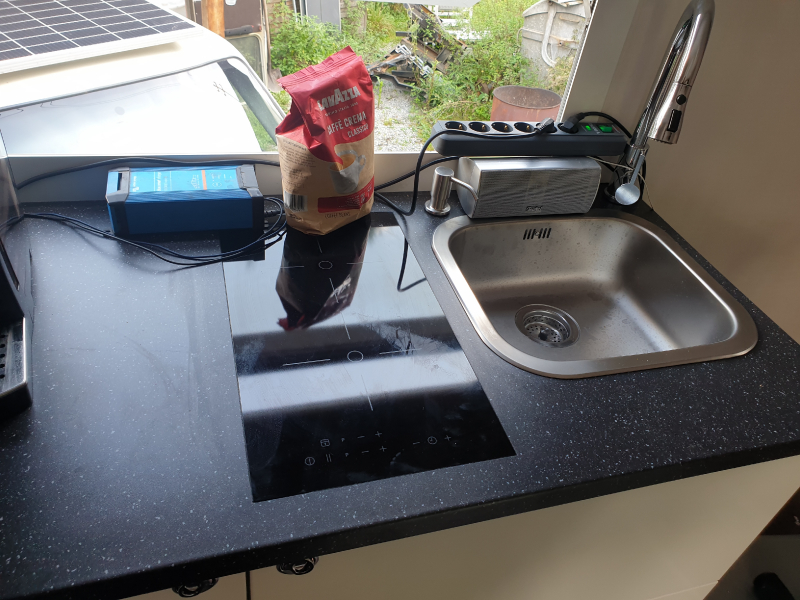

| Kocher | Induktionskochplatte IKEA Möjlig |
|---|---|
| Gasinstallation | vermutl. komplett Gasfrei - bleibt bis jetz auch so :-) |
| Sonstiges | |

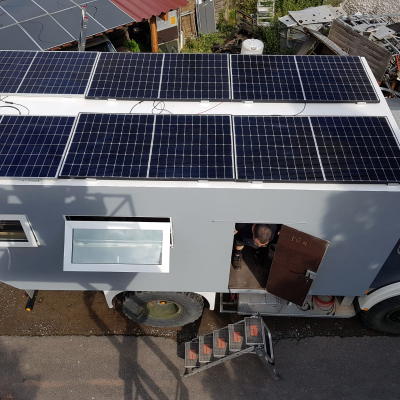

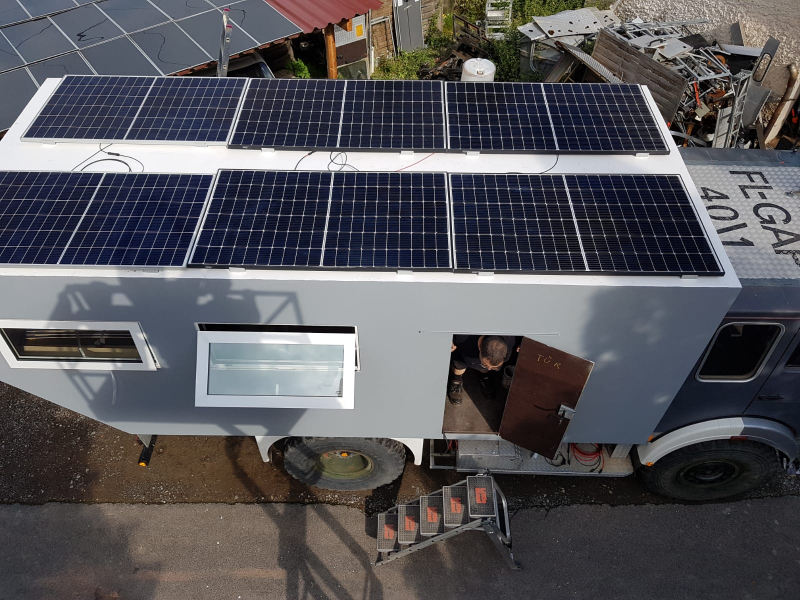

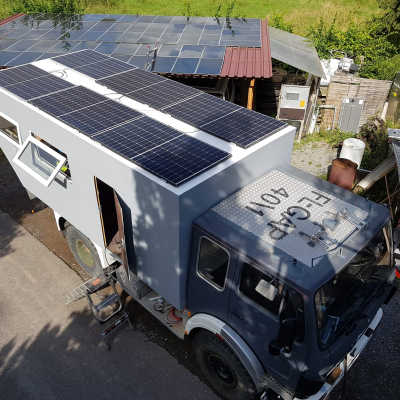

| 2,20 KW Trina Honey 4x 370Wp+ 2x 340Wp Solar an 2x 100/50 Smart MPPT Victron mit Batteriemesscomputer BM-712 & Victron WR (multiplus 24/3000-70) und aktuell 13500WH Winston Batterie (Batterie wird noch erweitert) sowie Rasperry PI mit 7" Tft zur Überwachung | |
| Hersteller und Typ des Kühlschrank | Standart Haushaltskühlschrank |
|---|
| Stromspannung im Chassis | 24V |
|---|---|
| Stromspannung im Aufbau | 24V + 230V |
| Ladewandler 24-12V | im Fahrerhaus 30a und sonst bis jetzt nicht nötig.... |
| 110V / 230V im Aufbau? | Ja |
| Wechselrichter | Victron Multiplus 24/3000-70 |
| Sontiges | |
| Gasfrei geplant.... | |
| Batteriekapazität im Aufbau | Winston 8x130AH a 3,2V = 3500 Wattstunden + 8x 400AH a 3,2V = 10000Wh macht zusammen 13,5KW |
|---|---|
| Batterietyp | Winston - Selbstbau |
| Batterieladegerät für Aufbaubatterien | 2x Victron 100/50 Smart Mppt |
| Batterieüberwachung | Victron BMV-712 |
| Sonstiges | |
| Rasperry Pi selbstbau zur Überwachung mit Display und anderen schnickschnack... | |
| Solarkapazität | 2,2kw |
|---|---|
| Solarregler | 2x 100/50 Victron Smartsolar |
| Brennstoffzelle | Nein |
| Generator | EU 10i geplant als Notfall.... |
| Hersteller und Typ der Heizung | Wärmepumpe Daikin + Diesel Warmluft (chinamodell) später Webasto TTC für Fussbodenheizung etc & Dieselofen - Refleks 66 finde ich Toll ;-) |
|---|---|

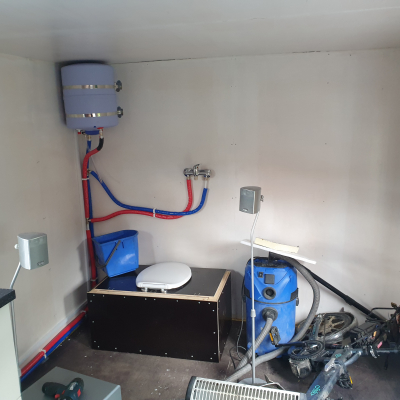

| Warmwasseraufbereitung | derzeit elektrisch (Quick B3 30l - mit wärmetauscher) kommt irgendwann an die Webasto... |
| Fahrerhausheizung | bis jetzt nur Serienheizung |
| Sonstiges | |
|

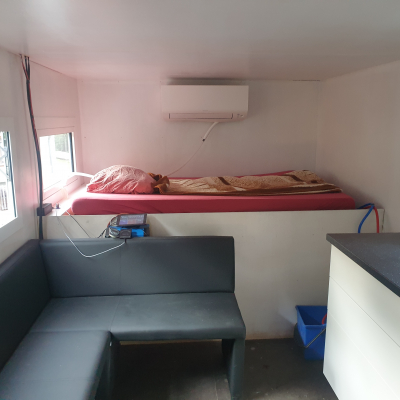

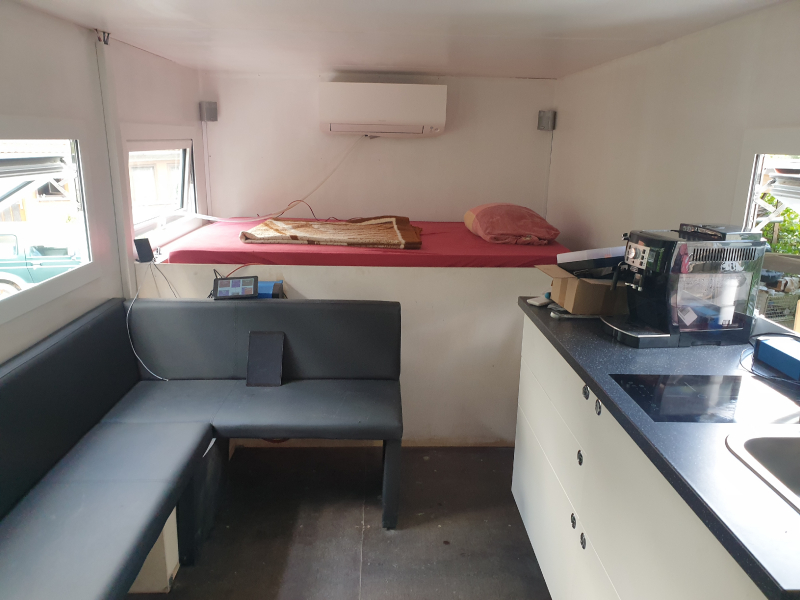

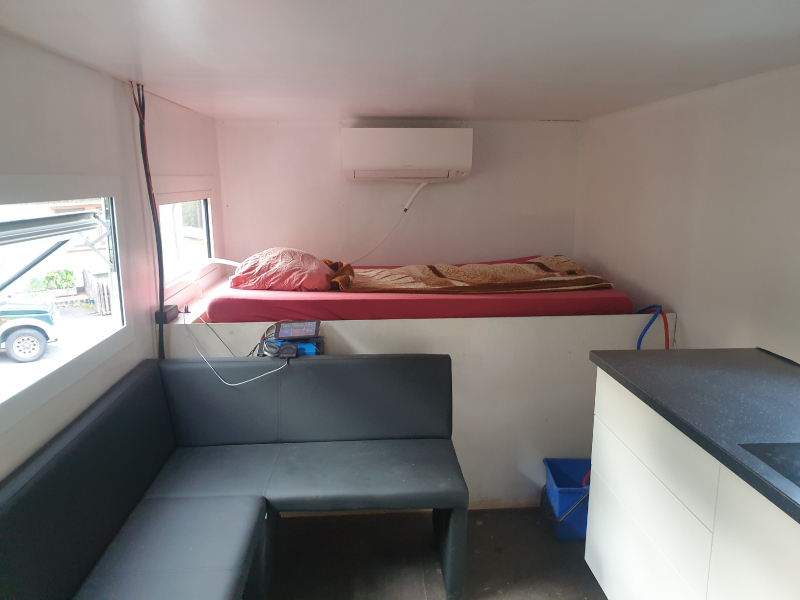

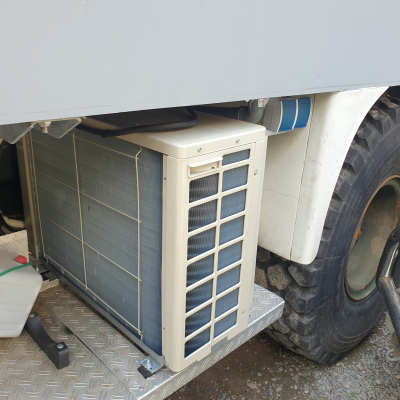

geplant ist auf jedenfall eine Aufbauklima vermutlich eine Wärmepumpe (kann Kühlen & Heizen) von Daikin oder Mitsubishi ausm Haushaltsbereich.... - nach dem "Wintertest" plane ich eine Dünnbett-Fußbodenheizung zusätzlich.... Wärmeenergiebedarf ohne Dachdämmung, mit Türprovisorium noch ohne Fenster bei 22°C innen und -7°c Aussen "nur" 1250W Energiezufuhr nötig - das lässt prinzipiell hoffen.... (aber der Boden muss warm werden/sein !) Aktuell verbaut Split-Wärmepumpe/Klima von Daikin - Daikin Perfera 2,0kW IG FTXM20N+AG RXM20N9 | |
| Erläuterung Gasanlage | |
|---|---|
| Gasfrei geplant - evtl. als Backup..... bzw. überlege ich immernoch wegen Warmwasser ob evtl. doch nen Durchlauferhitzer sinnvoll wäre - bzw. evtl. Kochen auf Gas... |
| Wasserführung | Standart Aluverbundmehrschichtrohr in 16mm |
|---|---|
| Wasserfiltersystem | geplant 3 fach Sediment + Aktivkohle |
| Volumen der Frischwassertanks | geplant ca.500 - derzeit nur 2x60l Kanister |
| Volumen der Abwassertanks | ca. 200l - derzeit 20l |
| Sonstiges | |

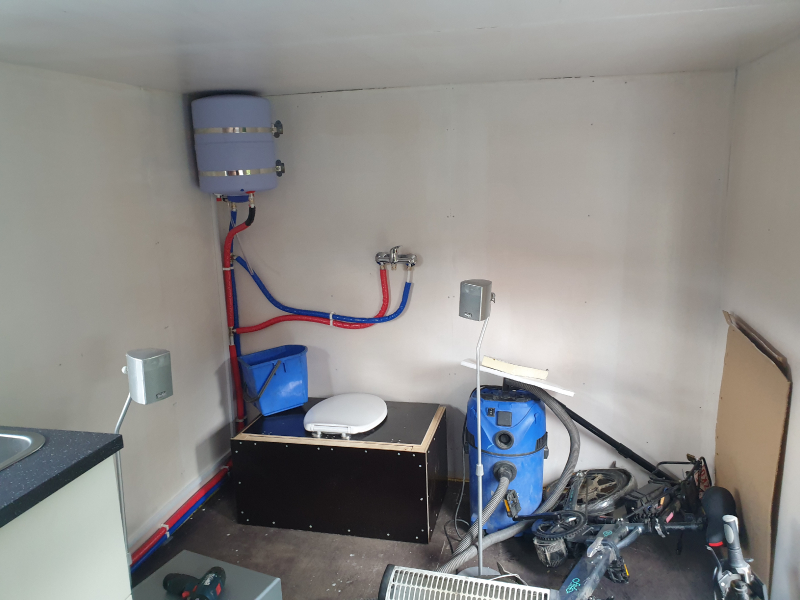

| Druckwasserpumpe Shurflo/Lillie , 8L Ausdehnungsgefäß, Quick B3 30l Boiler, Haushaltswaschmaschine, Spülmaschine, + evtl. Regenrückgewinnung vom Dach | |

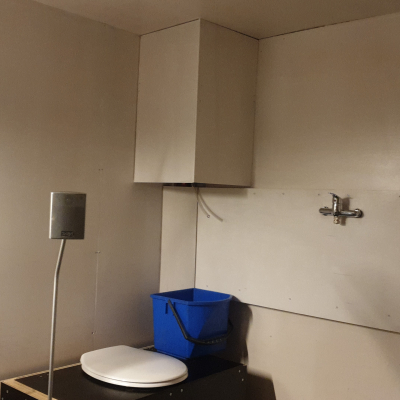

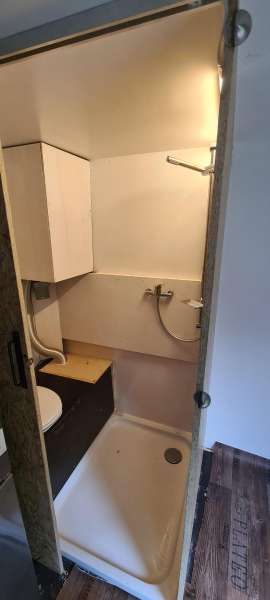

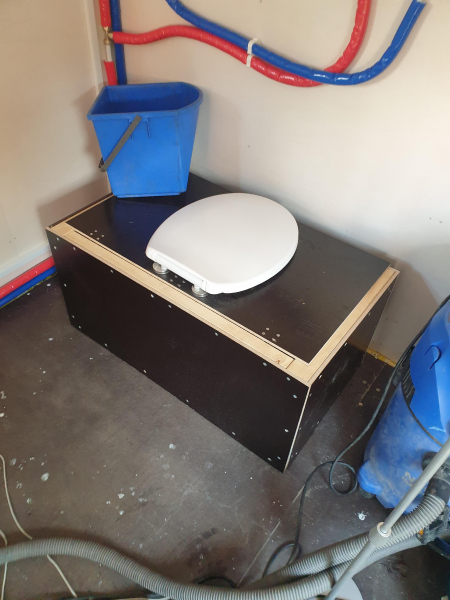

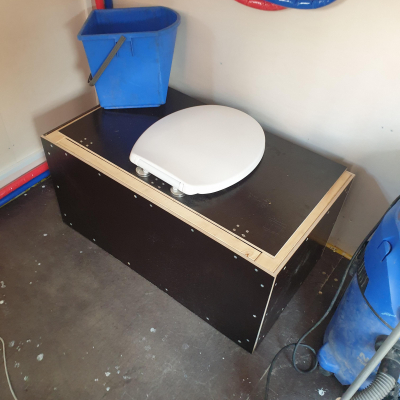

| Hersteller und Art der Toilette | Trockentrenntoilette - eigenkonstruktion |
|---|---|
| Kapazität Fäkalientank | -- |

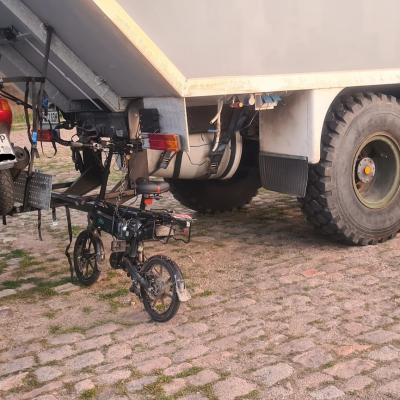

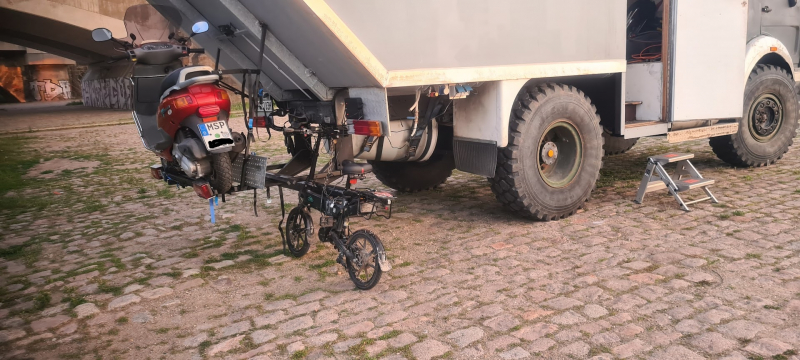

| Heckträger | geplant |
|---|---|
| Dachgepäckträger | vermutlich auch..... |
| Stauboxen | Ja |
| Außenkochstelle | evtl. |

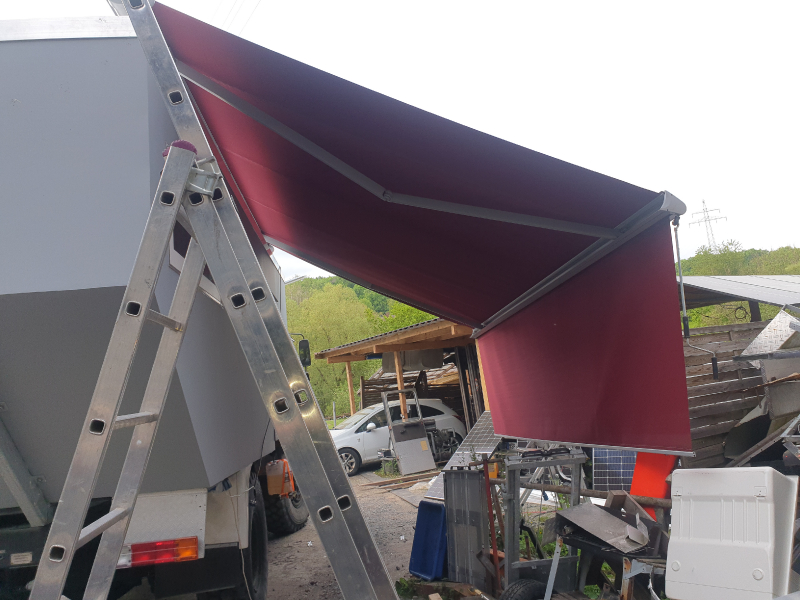

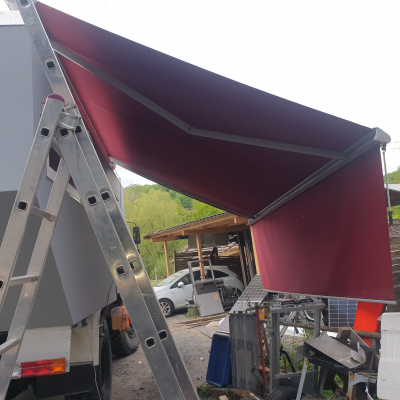

| Markise | eine WAREMA 5m Breit mit 3m Ausfall und 1m Volant - natürlich elektrisch :-) |
