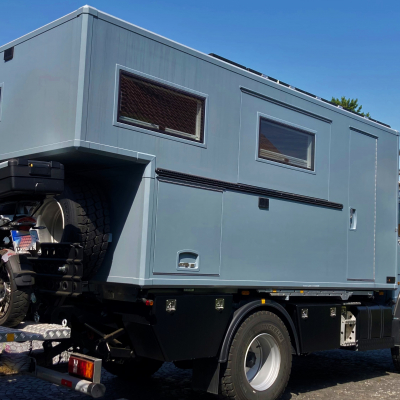

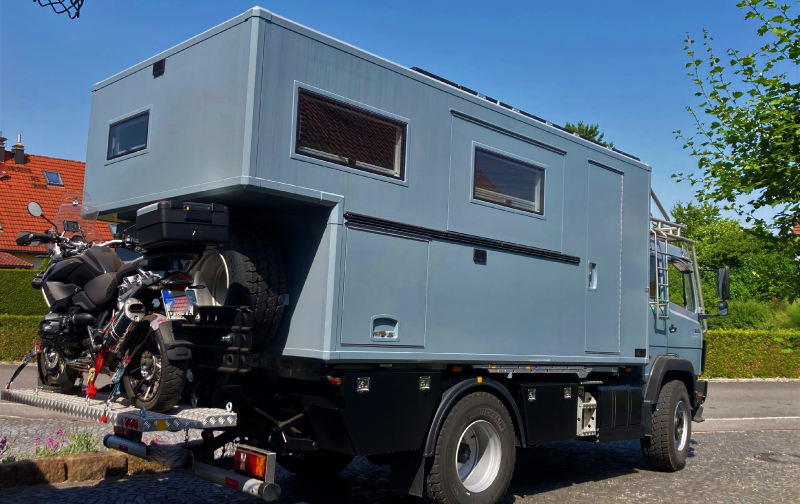

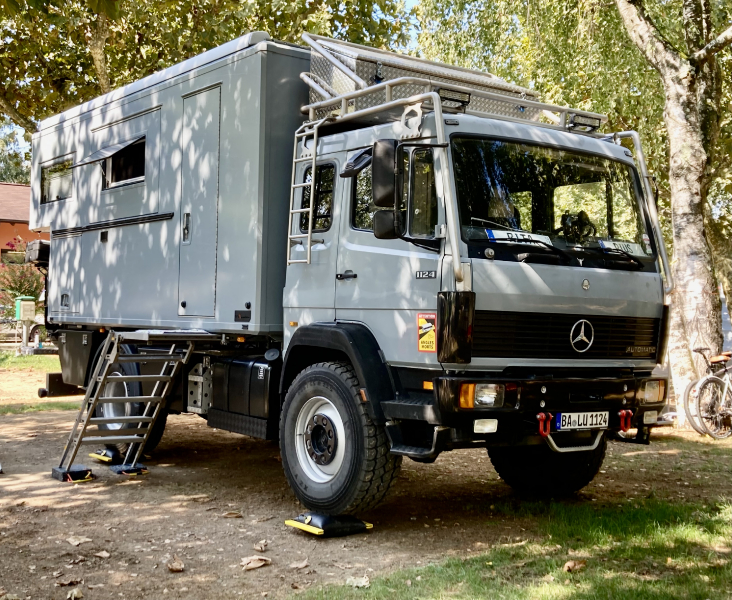

Aufbau eines Exmos auf Basis MB1124 AF mit Alison Automatic Realisierungsdauer 4 Jahre Start Weltreise April 2025

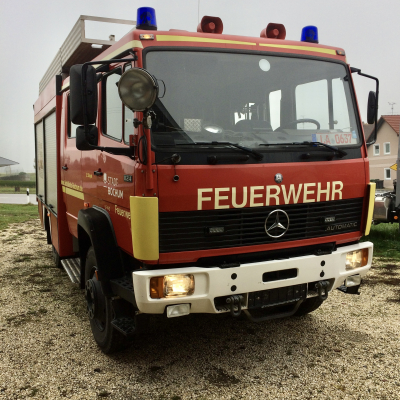

| Fahrzeughersteller und Typ | Mercedes 1124 AF Automatic |
|---|---|
| Name des Halters | Pius Arnold |
| Webseite | Baluontour96 bei Instagram |
| Baujahr | 1996 |
| Fahrzeug steht zum Verkauf? | Nein |

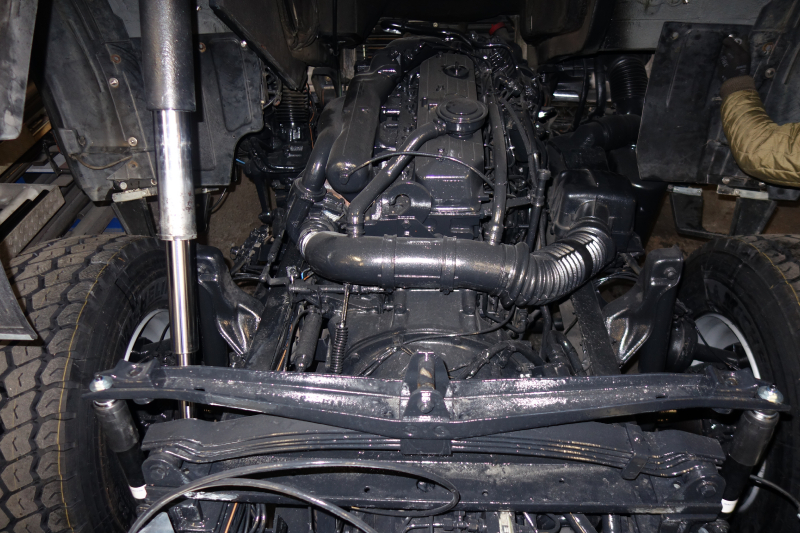

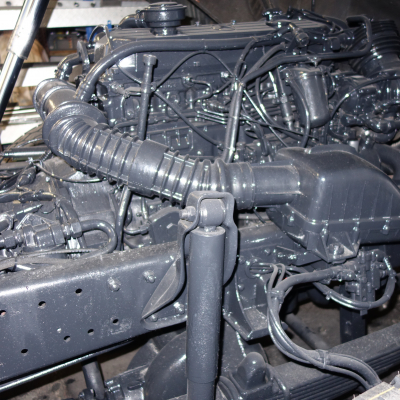

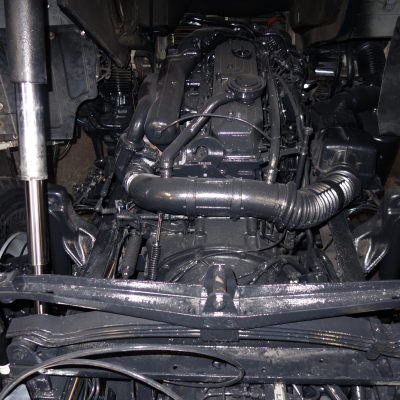

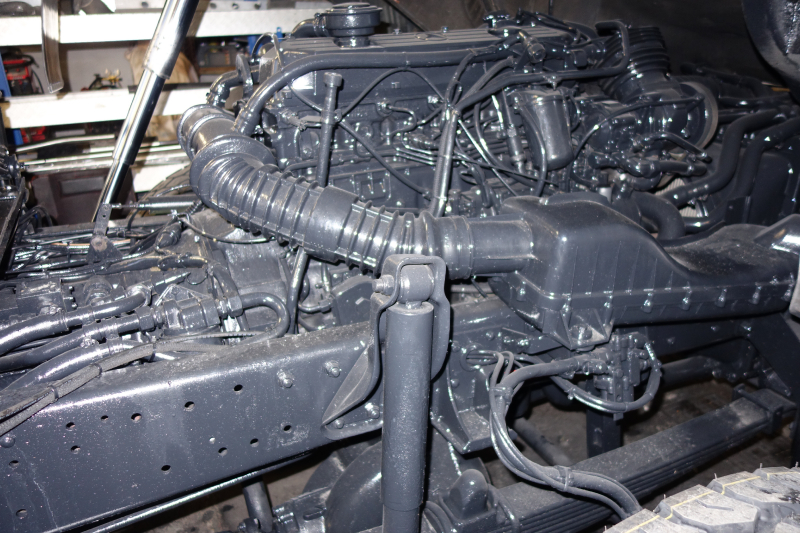

| Motortyp | OM366 LA |
|---|---|
| Hubraum | 5958 |
| Zylinderzahl | 6 |
| Motorleistung in PS | 240 jetzt 285 |
| Sonstiges | |

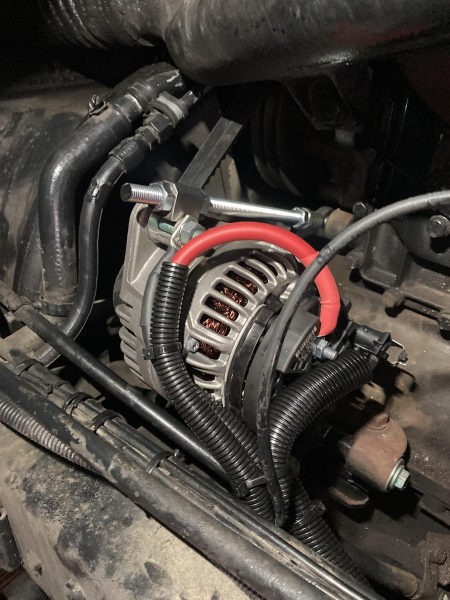

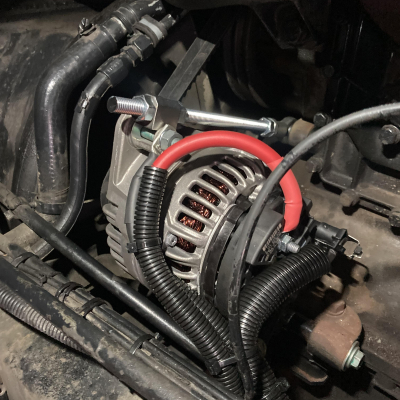

| Alison 4 Gang Automatik Getriebe, 150A Lichtmaschine von Mastervolt, | |
| Zulässiges Gesamtgewicht | 13,5t |
|---|---|
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
| Radstand | 3,68m |
| Anzahl der zugelassenen Sitze | 4 davon 2 in der Kabine mit Beckengurt |
| Reifengröße | 385/65 R22,5 Trailerreifen |
| Felgen | Stahlfelgen |
| Reifenart | Michelin XZY Baustellenprofil |

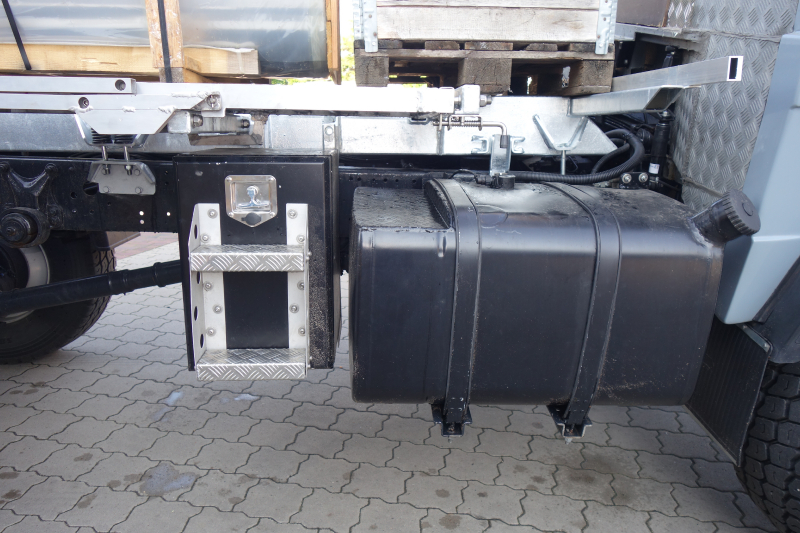

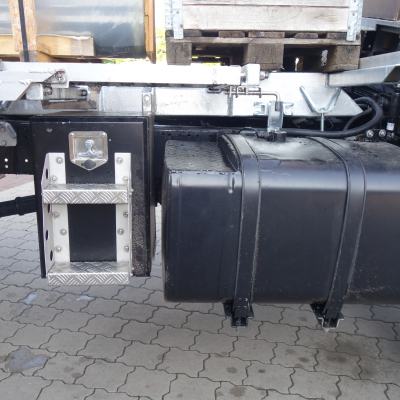

| Tankkapazität | 300L + 195L |
| Dieselfilter | Nein |
| Sonstiges | |
| Luftansaugung nach oben velegt mit Separfilter, Fahrerhaus Klimaanlage, Dachgepäckträger, Lampenschutzgitter, Motorvorwärmung, Hydraulischer Motorradträger Hebebühne, | |
| Allrad zuschaltbar oder permanent | Permanent |
| Differenzialsperren | Mitteldifferenzialsperre, Hecksperre |

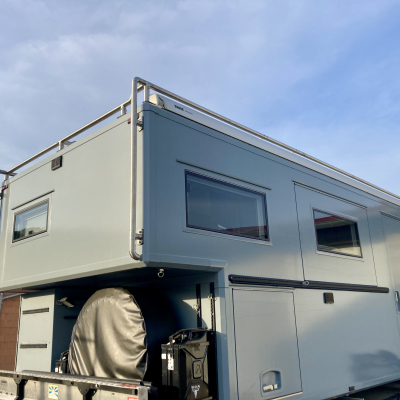

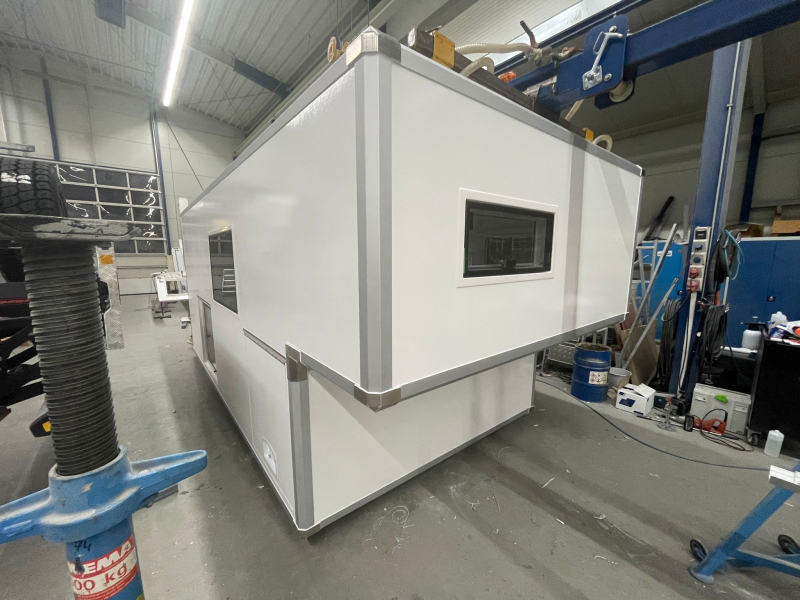

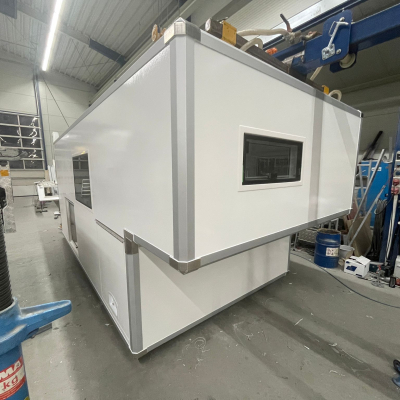

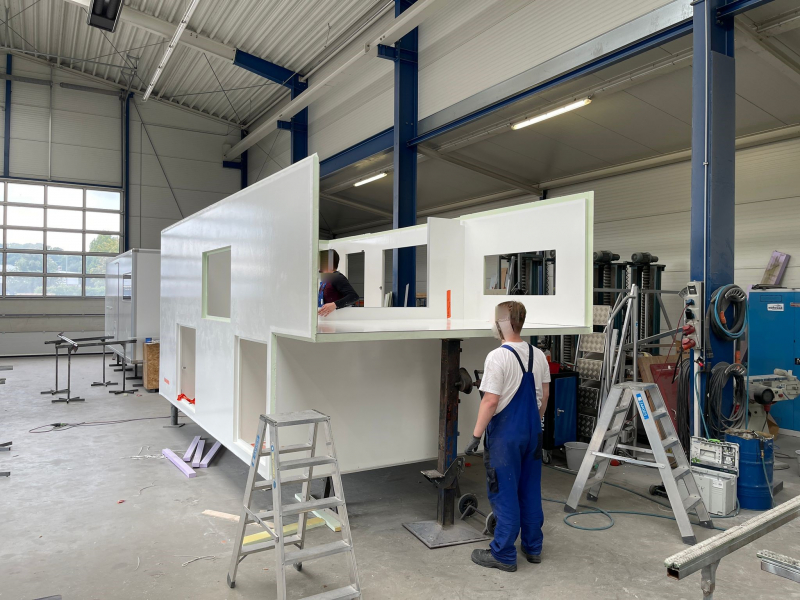

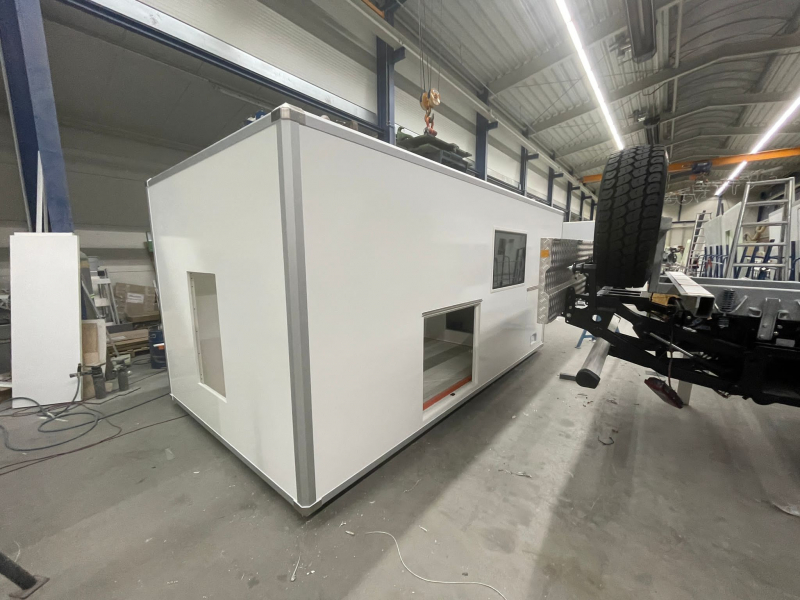

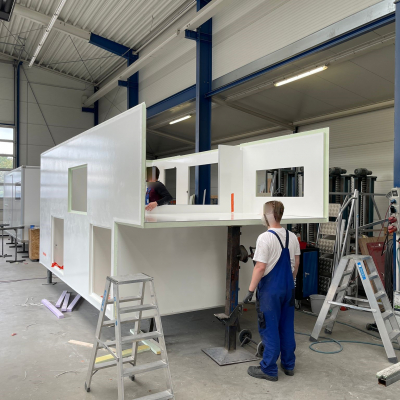

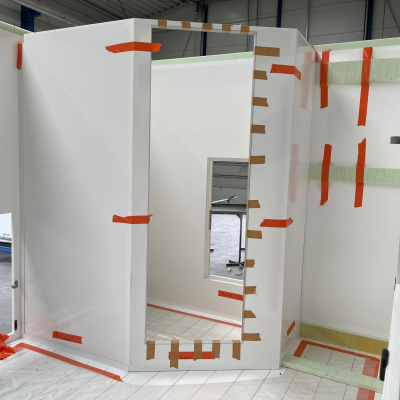

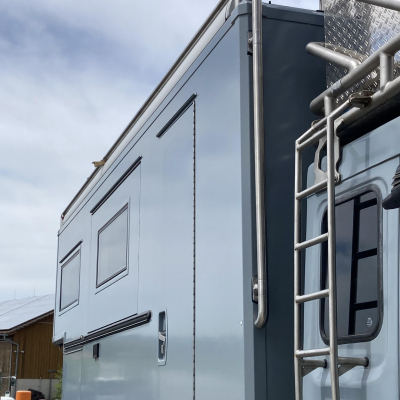

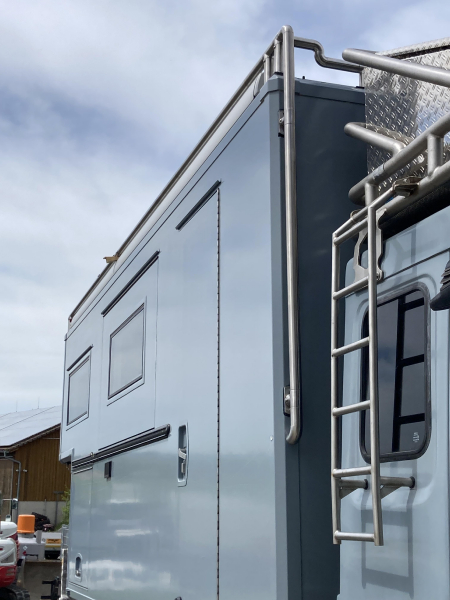

| Aufbauhersteller | Selbstaubau mit Leerkabine von BoxManufaktur |
|---|---|
| Kabinenmaße (Innen) | 5,35x2,38x2,10 |
| Kabinenmaße Abmessungen (außen) | 5,47x2,50x2,25 |
| Material der Kabine | GFK |
| Art und Stärke der Dämmung | XPS 60mm |
| Anzahl der Schlafplätze | 2 mit 2 in der Dinette |
| Fenster | 4x Outbound, 2x Dachlucke Outbound, Bullauge von KCT, |

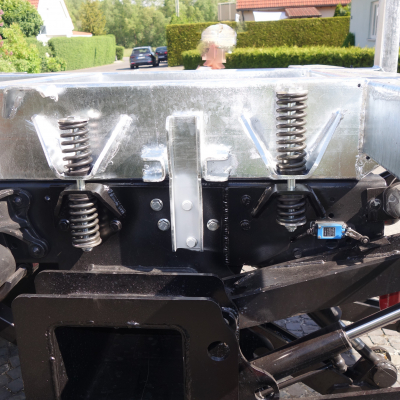

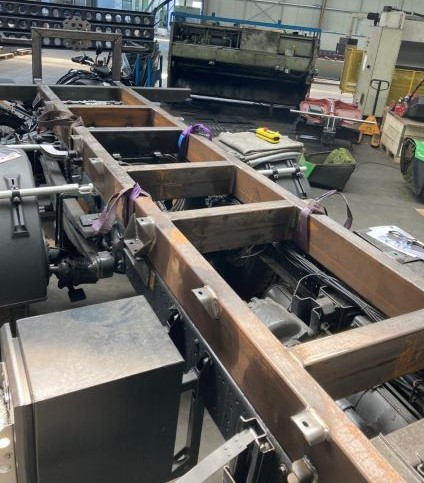

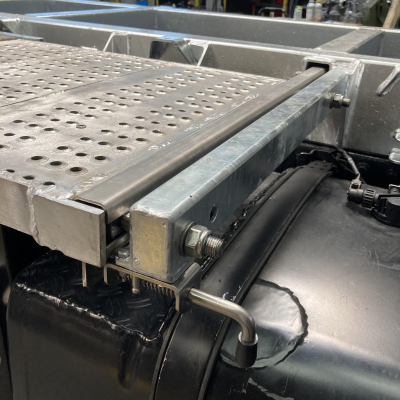

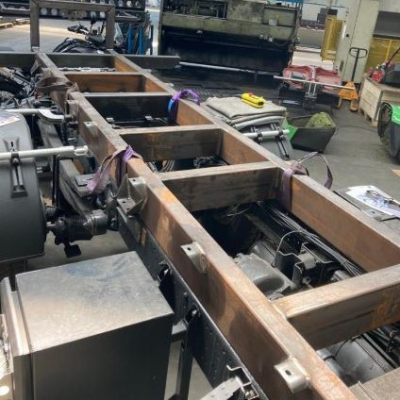

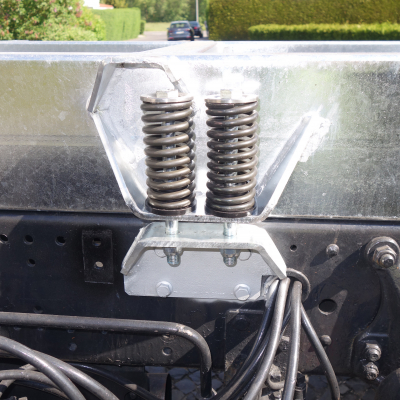

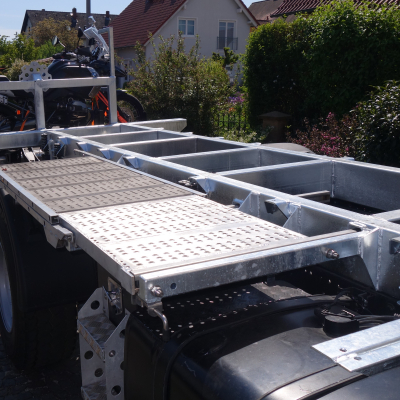

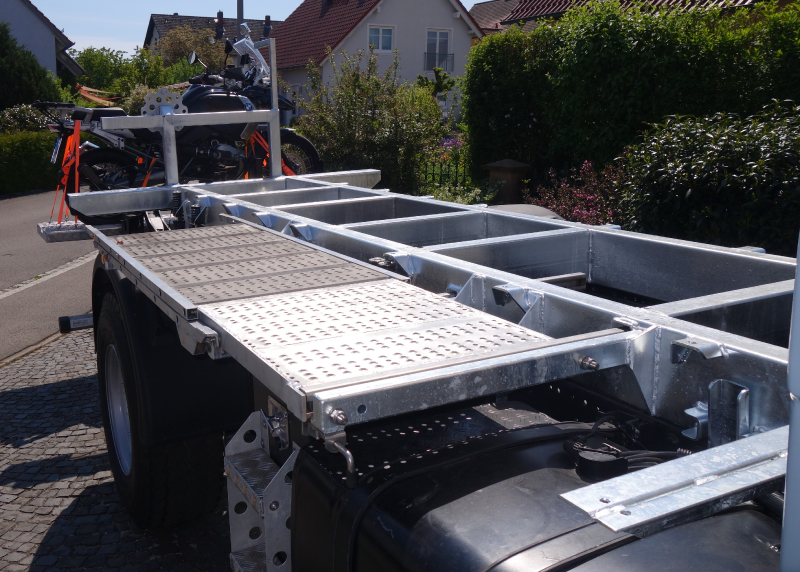

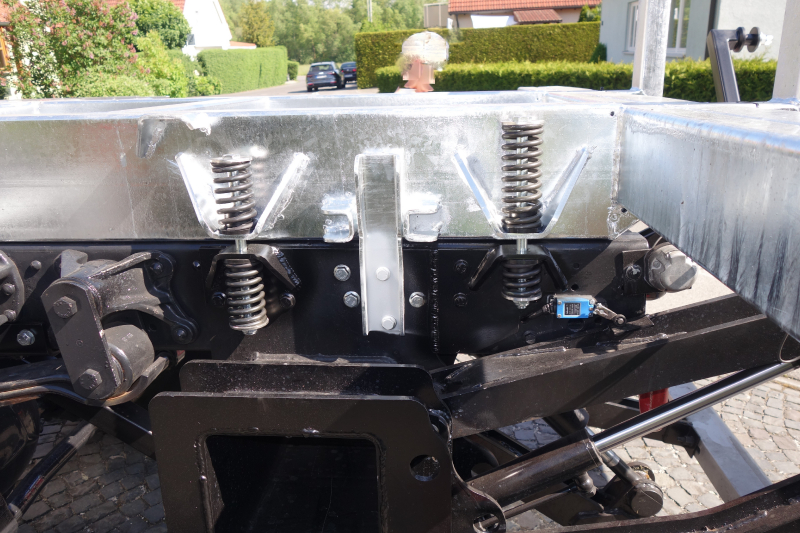

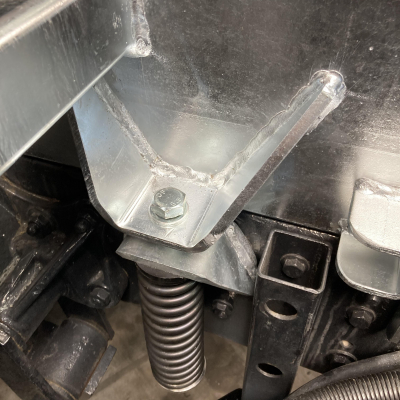

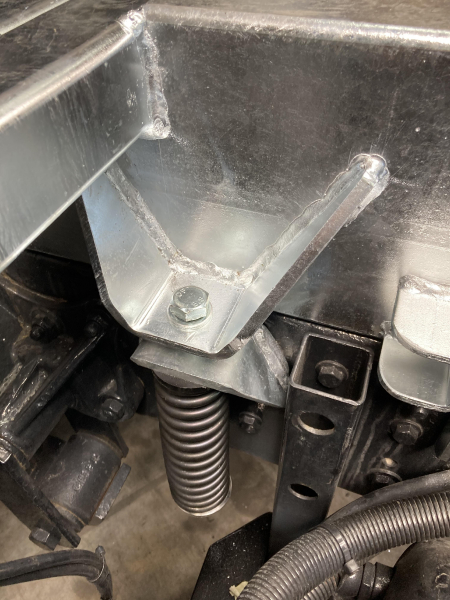

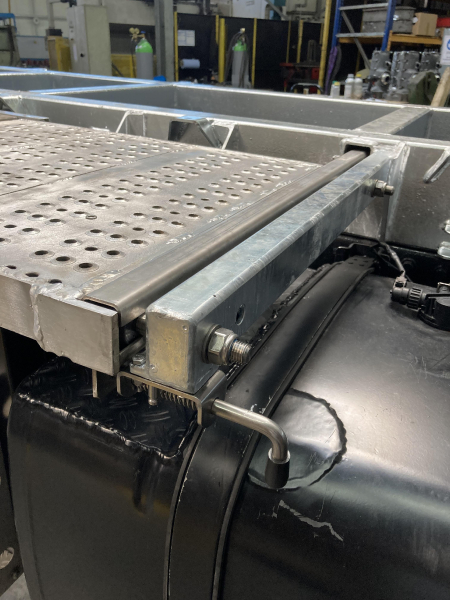

| Zwischenrahmen | Mittelgelagerter Federrahmen 200X80 Rechteckrohr |
| Sonstiges | |

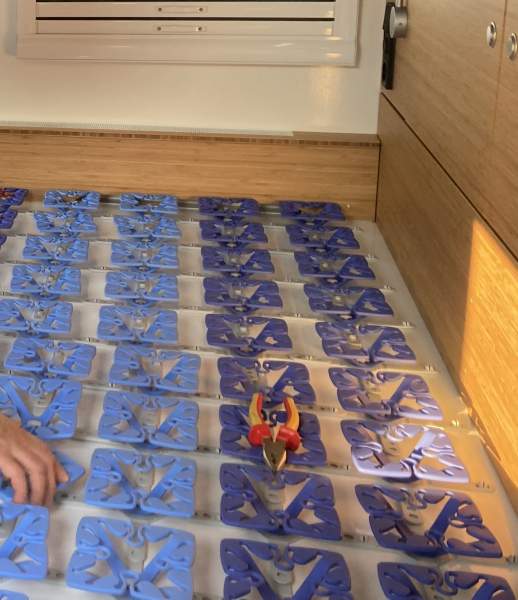

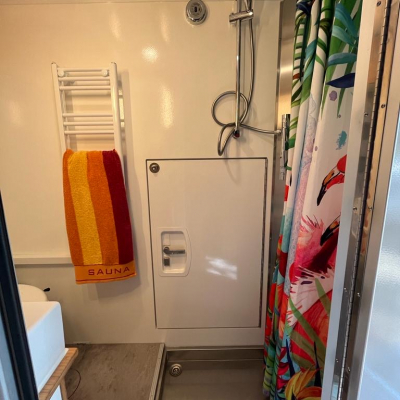

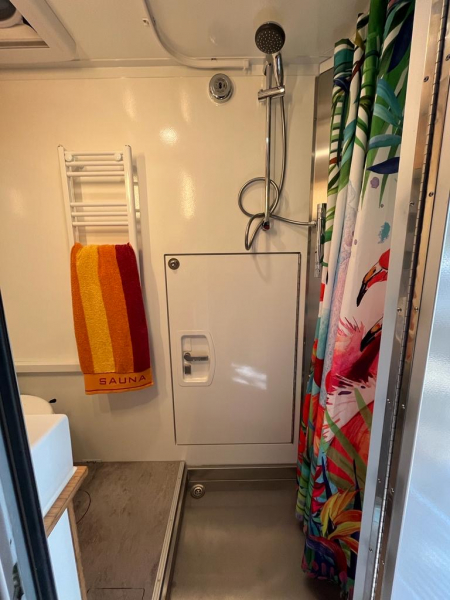

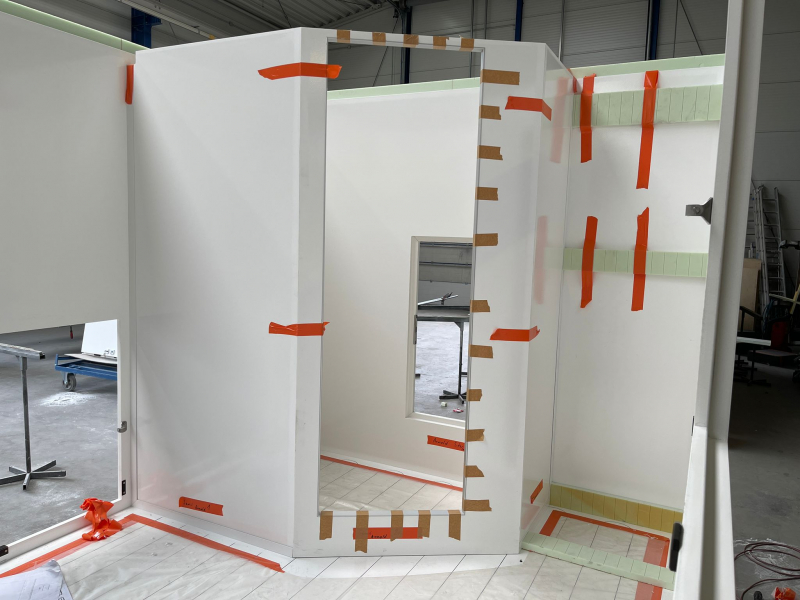

| Durchgang zum Fahrerhaus, Dusche und Toilettenteil gleich mitgeliefert, eingelassene Fußbodenheizung, überaus termingerechte und Maßgenaue Lieferung von Boxmanufktur! | |

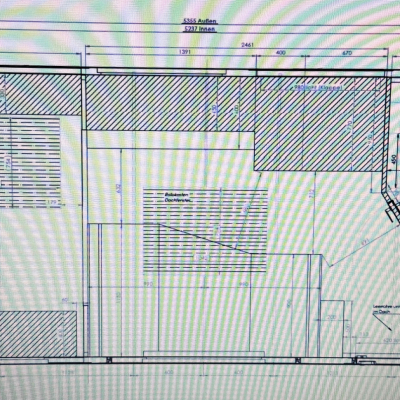

| Erläuterung Grundriss | |
|---|---|

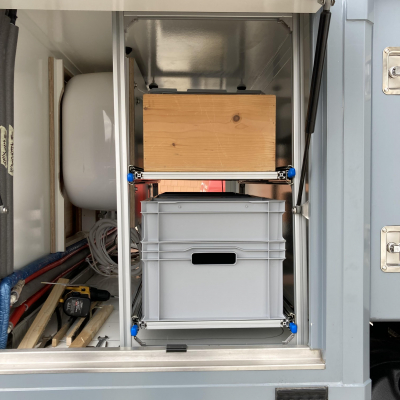

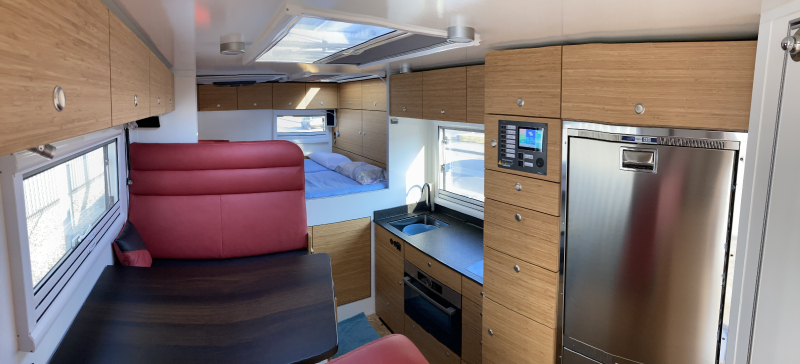

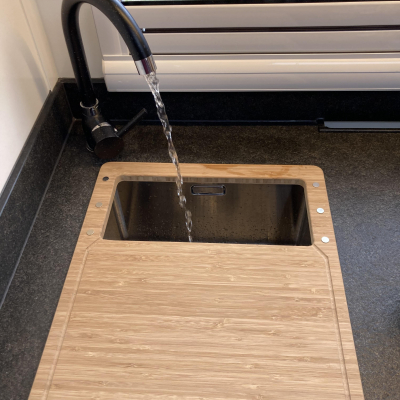

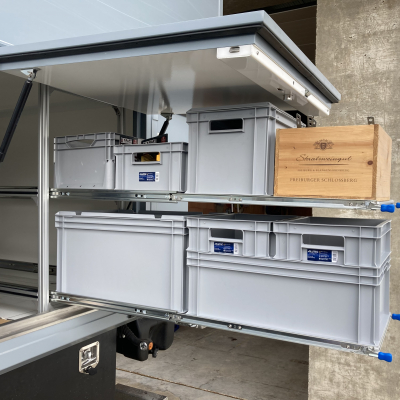

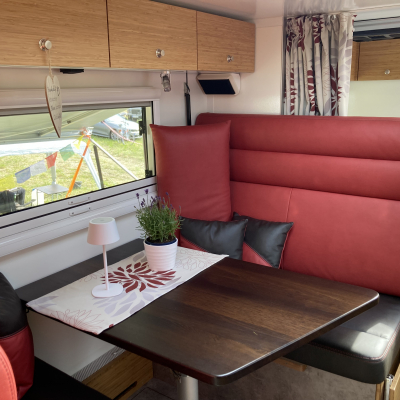

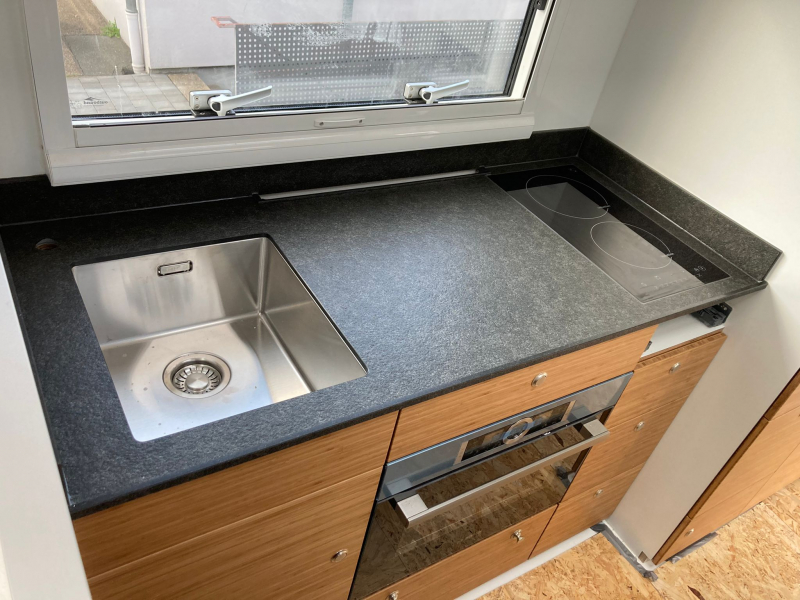

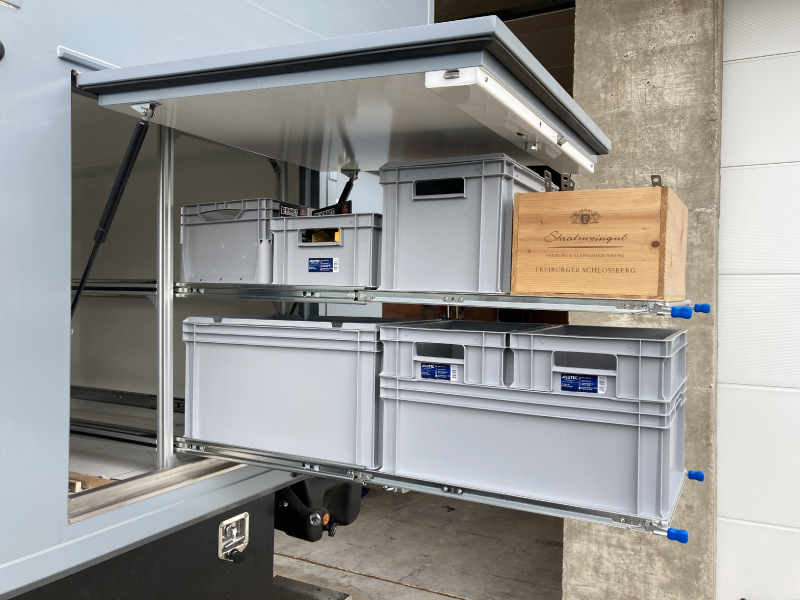

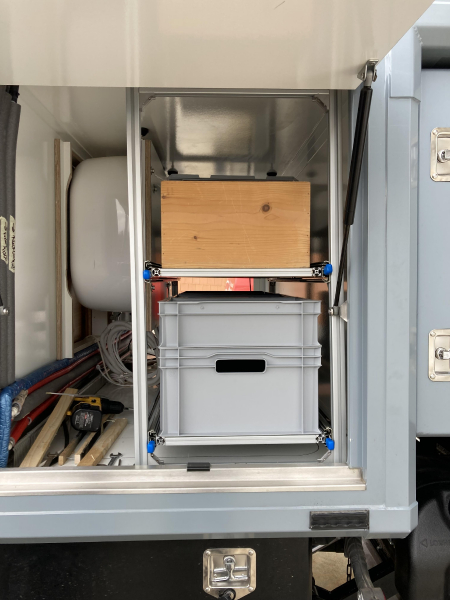

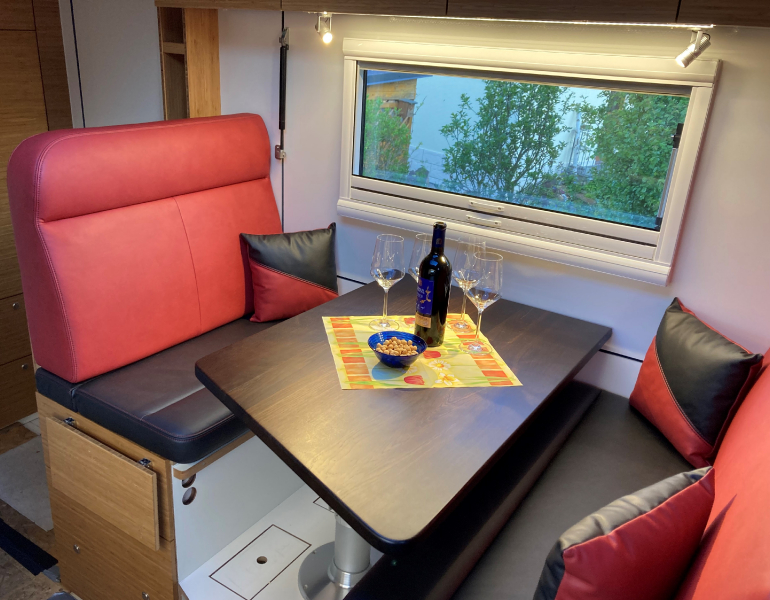

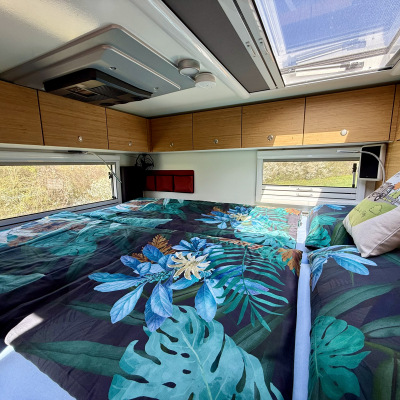

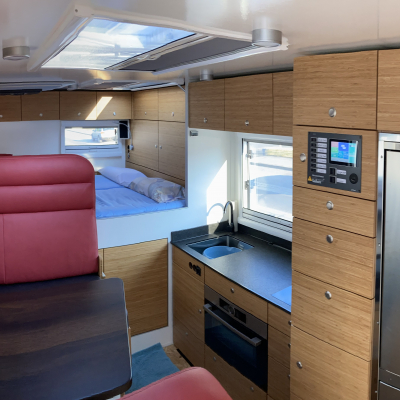

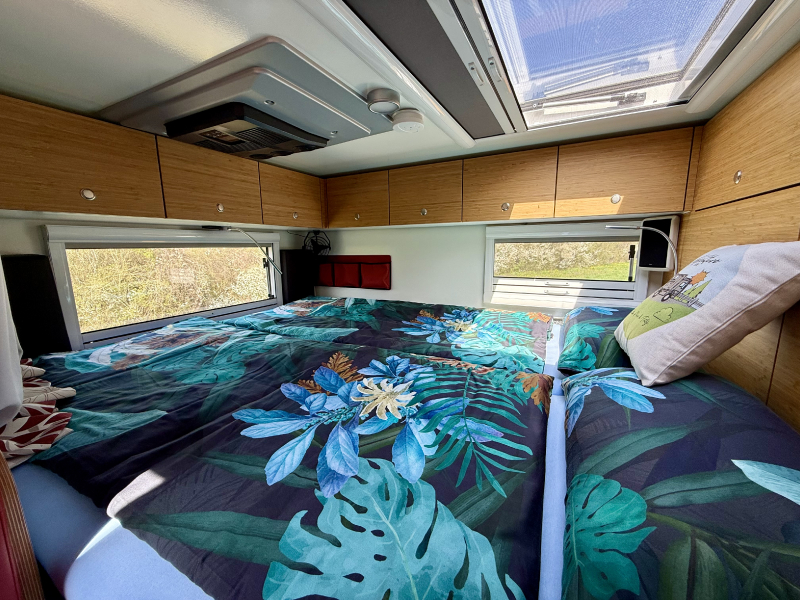

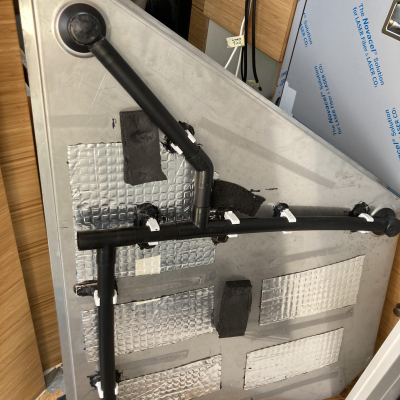

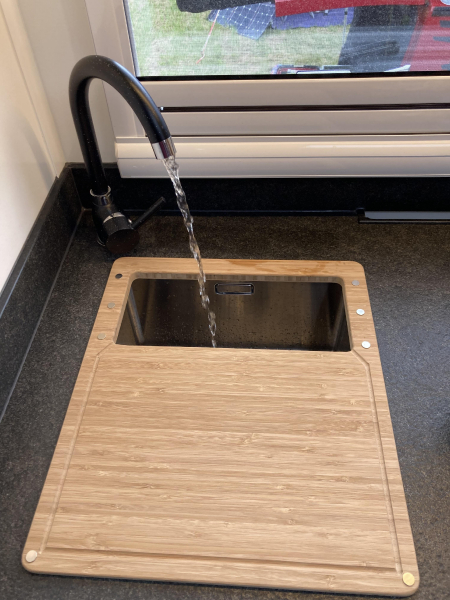

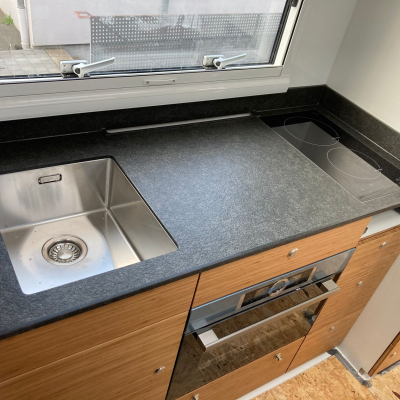

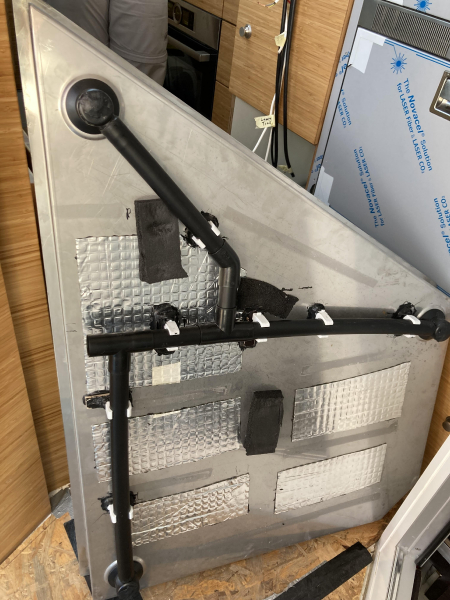

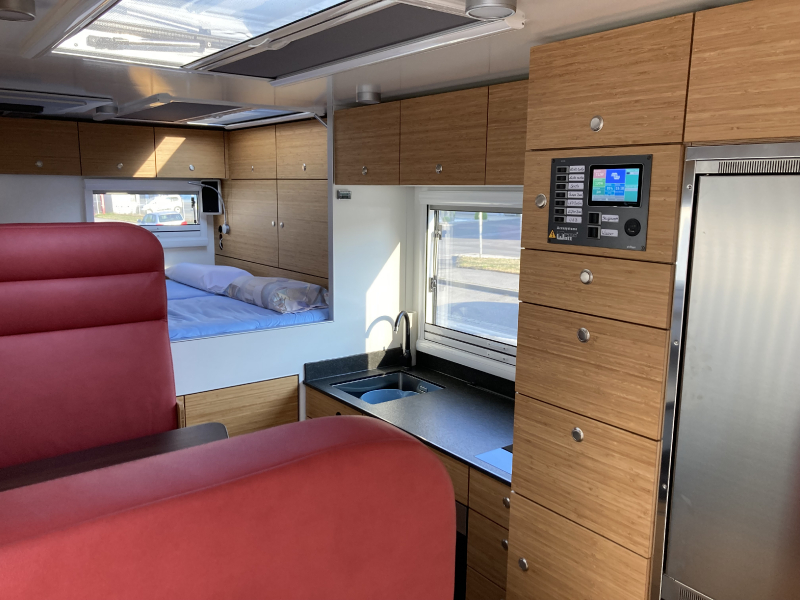

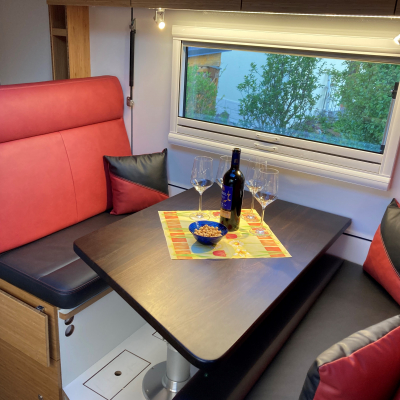

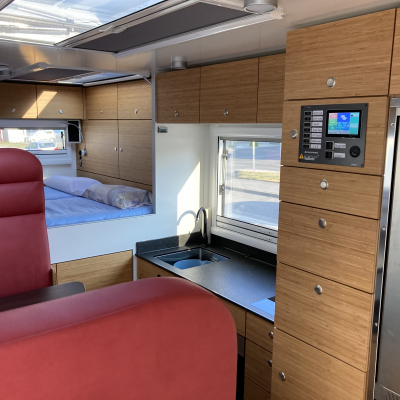

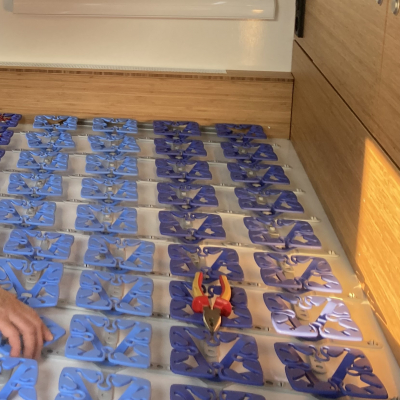

| Bett 1,60x200, Küchenplatte Stein 10mm, voll elektrisch kein Gas, Dinette 95 auf 120X195, Tisch Räuchereiche Absenkbar, zwei Beckengurte in Fahrtrichtung, große Panoramaklappe, Durchgang zum Fahrerhaus 99X66cm, zwei Türen mit Faltenbalk, Fußbodenheizung mit Handtuchheizkörper und Flächenkonvetoren ums Bett, Heckgarage mit Schwerlast Regalauszug, ausreichend Platz im Gang, großer Kleiderschrank und Schuhschublade am Eingang. |

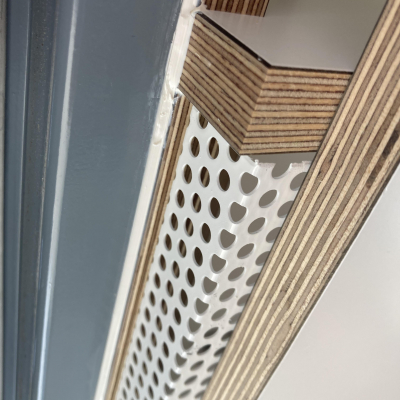

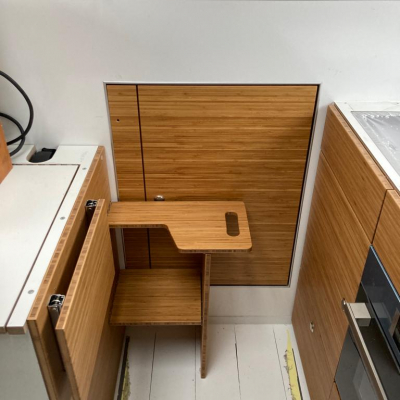

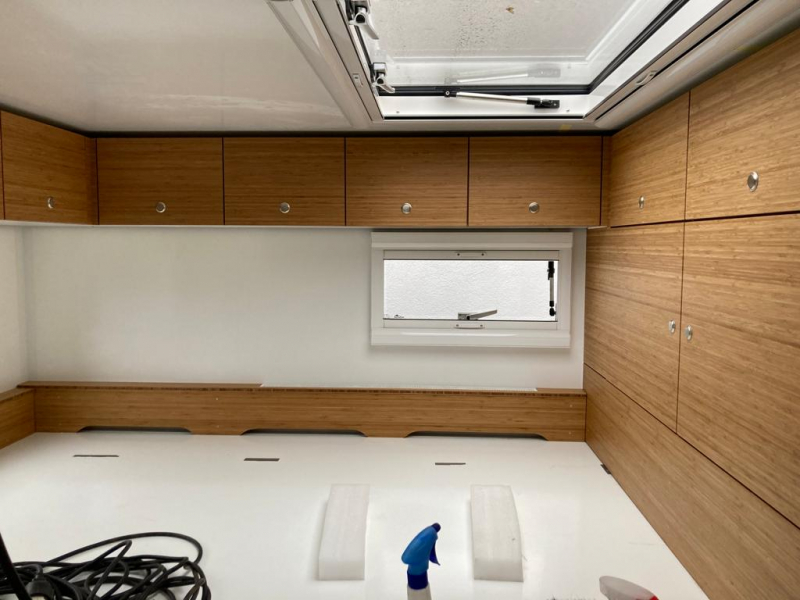

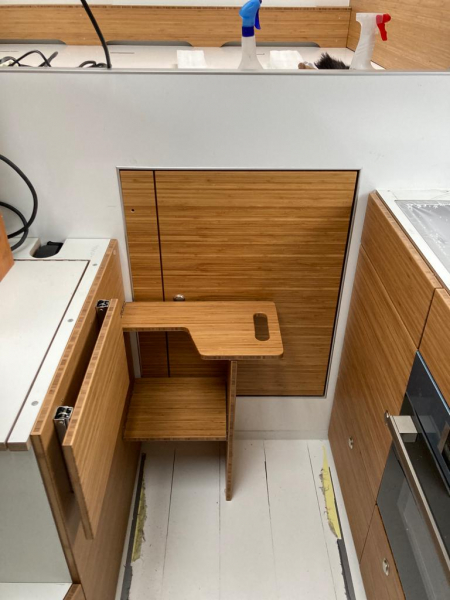

| Material des Möbelbaus | Korbus 19mm Birke HPL Mehrschichtplatte, Front Bambus 3 fach verleimte Platte |
|---|---|
| Sonstiges | |

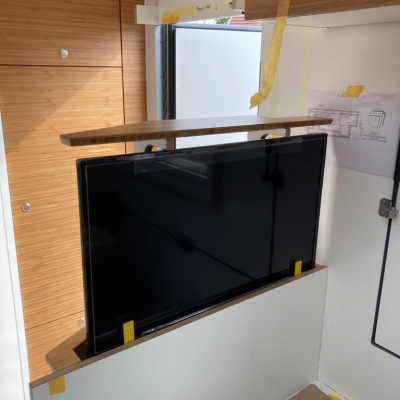

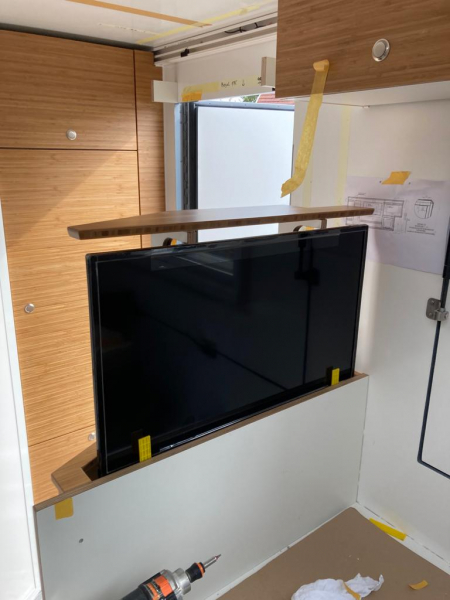

| Ohne Umleimer, Metal Push lock, umlaufende Staufächer im Bettbereich, alles 2 cm hinterlüftet, Klappleiter ins Bett, el. ausfahrbarer Fernseher, Tiefe Auszüge alle mit Schwerlast Selbsteinzug. | |

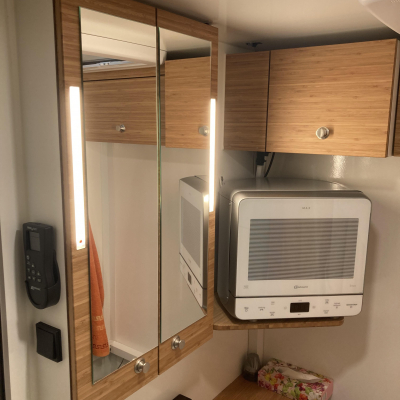

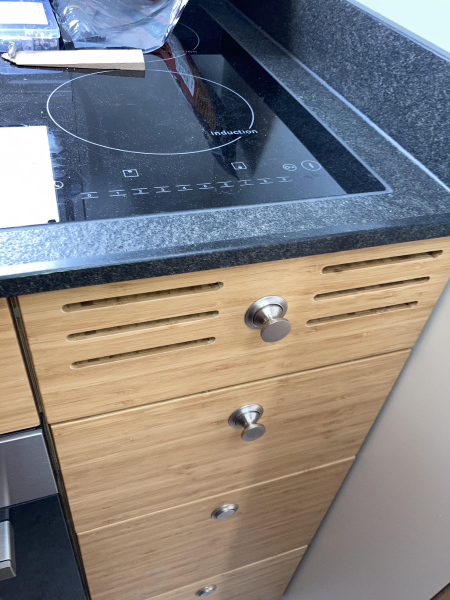

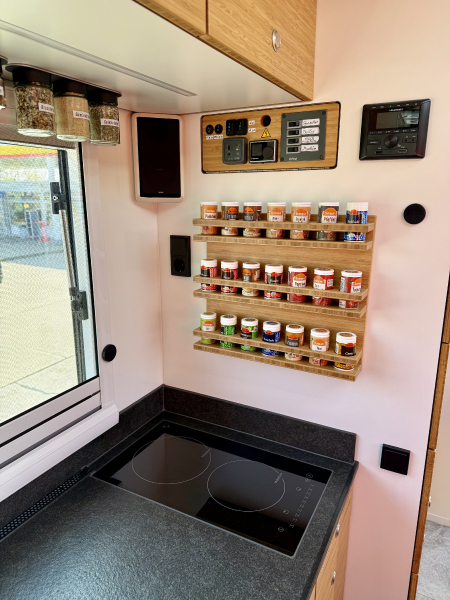

| Kocher | Backofen von Bosch Haushaltsgerät 45cm hoch mit Mikrowelle und Grillfunktion 1~ mit 2800W, ein zweiplatten Induktionskochfeld mit 2500W. |
|---|---|
| Gasinstallation | keine |
| Sonstiges | |

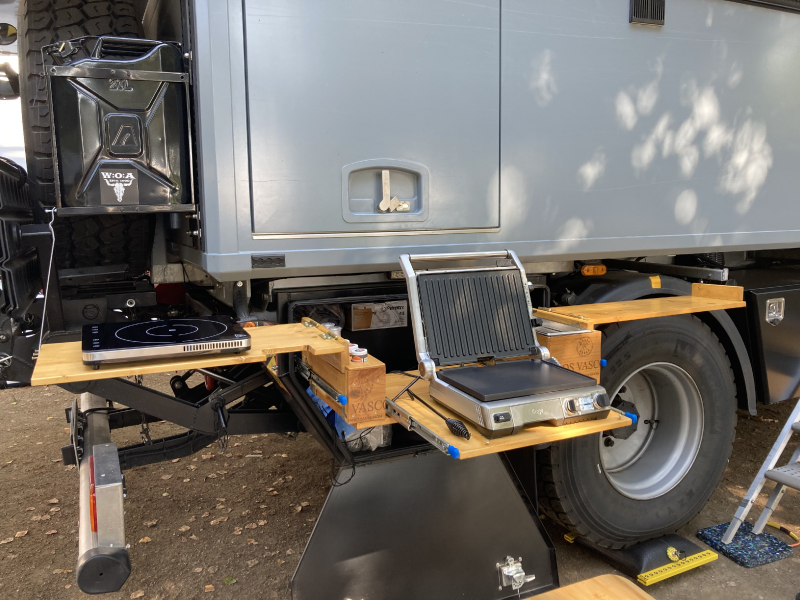

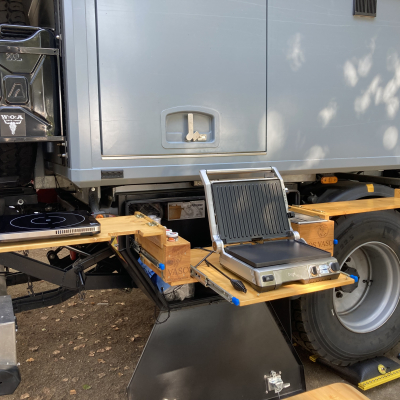

| In der Außenküche einInduktionskochfeld mit 2000W, und Sage Kontaktgrill 2200W Sowie einen außen.petromax Grill und Dreibein. | |

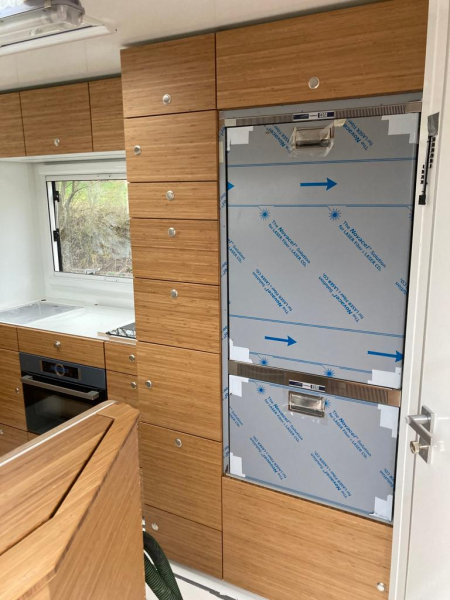

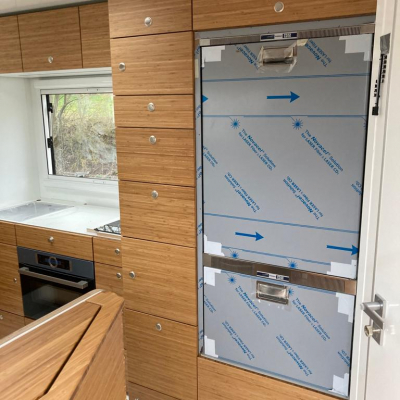

| Hersteller und Typ des Kühlschrank | Vitrifigo 250 BX |
|---|---|
| Sonstiges | |
| 160 Liter Kühlschrank, 80 Liter Gefrierschrank | |
| Stromspannung im Chassis | 24V im Chassis, |
|---|---|
| Stromspannung im Aufbau | 24V im Aufbau |
| Ladewandler 24-12V | 24/12 30A für die Musikanlage |
| 110V / 230V im Aufbau? | Ja |

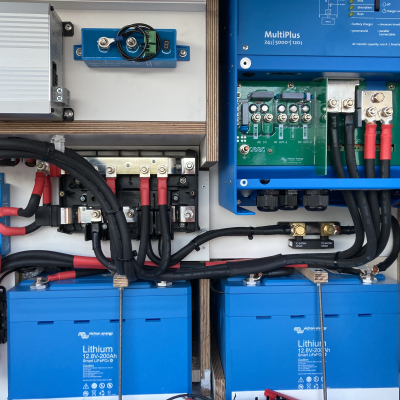

| Wechselrichter | Victron Mulitplus 5KW |
| Sontiges | |

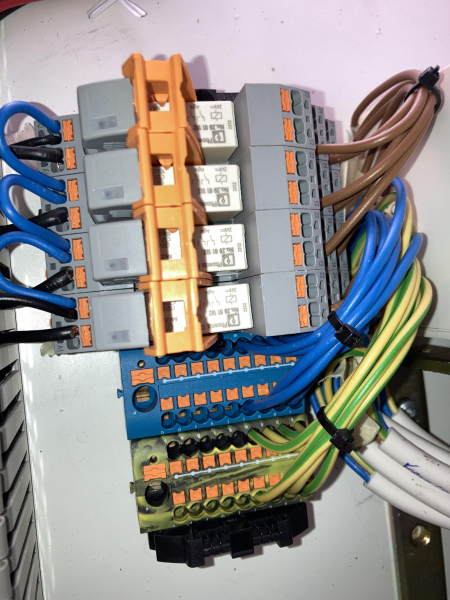

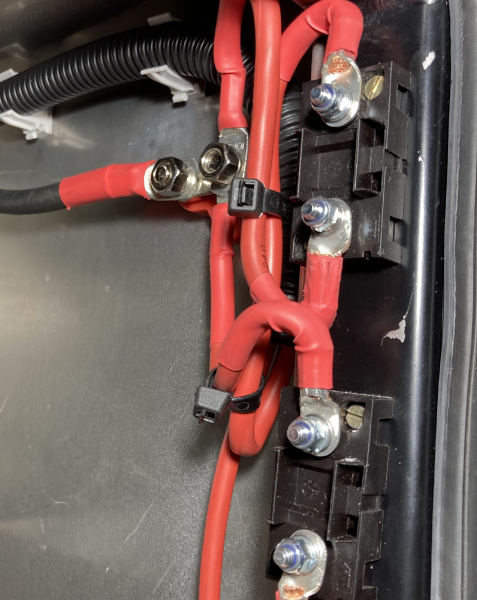

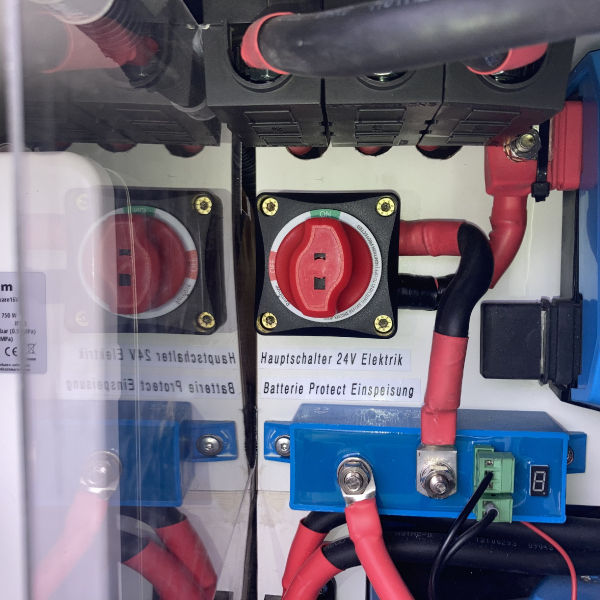

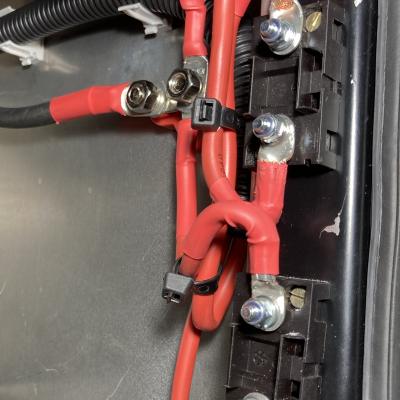

| Klimaanlage und Kühlschrank auf 24V direkt, allpolige Absicherung, je ein Hauptschalter pro Batterie Strang. | |
| Batteriekapazität im Aufbau | 600Ah bei 24V |
|---|---|
| Batterietyp | Victron Litium Ionen 6x 12V 200A in je 3 Stränge aufgeteilt wegen kleinerer Bauart und redundanz. |

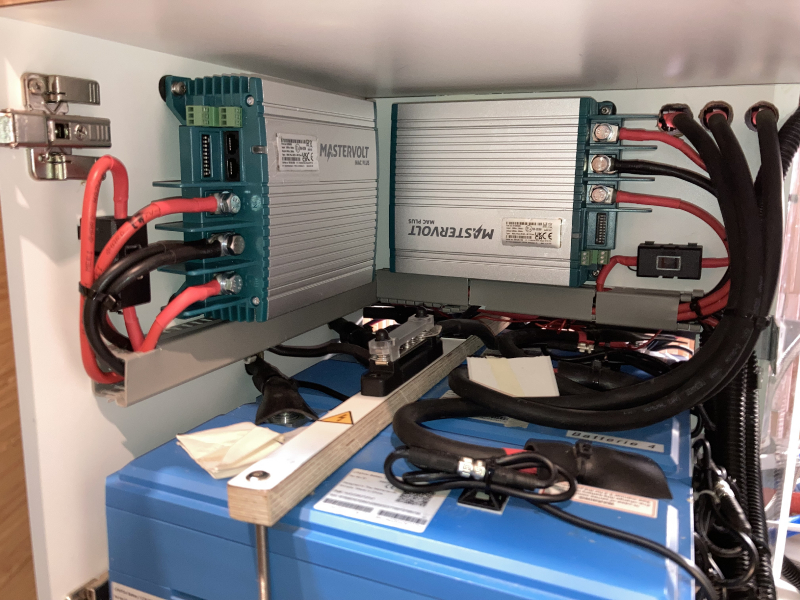

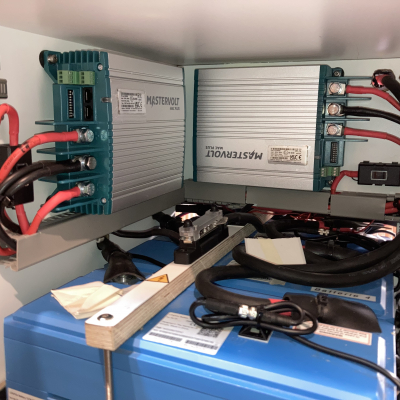

| Batterieladegerät für Aufbaubatterien | Solarregler Victron 2X30A, 2xDC/DC 24/24V 50A von Mastervolt um über die Fahrzeugbatterie aufzuladen. (Laden während der Fahrt) |
| Batterieüberwachung | Victron Bussystem |

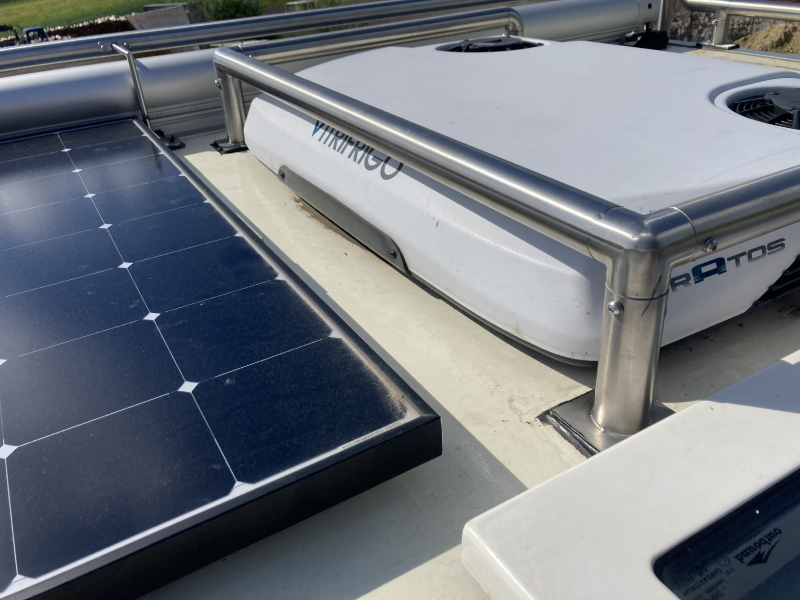

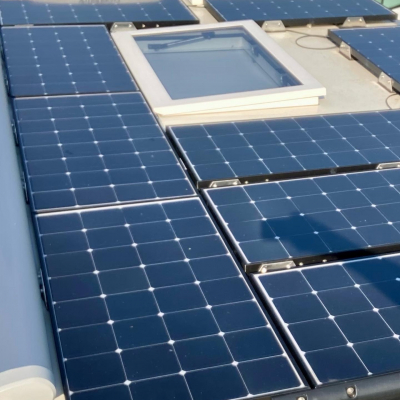

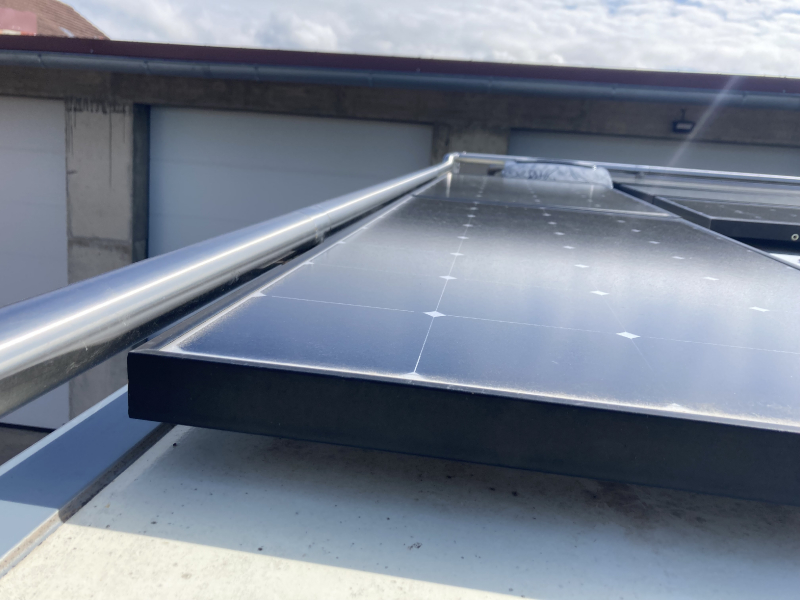

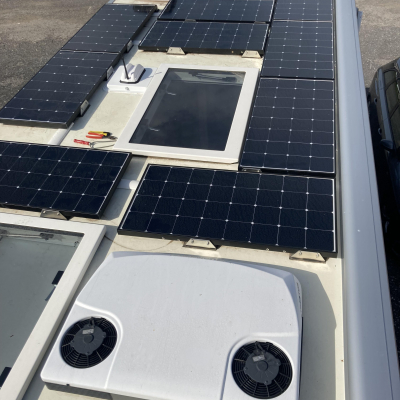

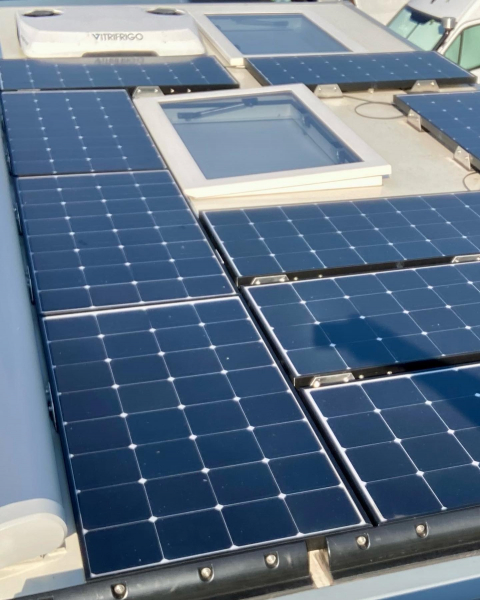

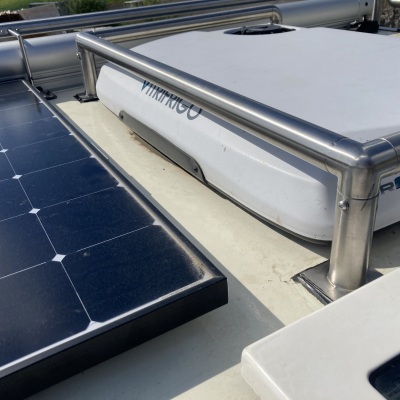

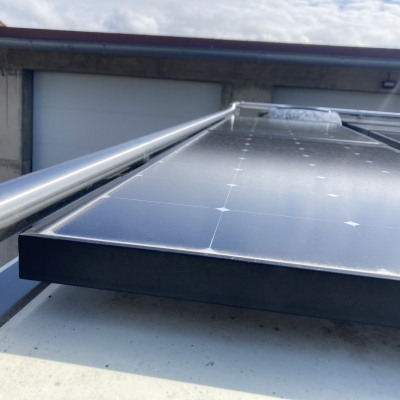

| Solarkapazität | 10x110 Watt |
|---|---|
| Solarregler | Victron 2x30A |
| Brennstoffzelle | Nein |
| Generator | Honda 1KW für den Notfall |

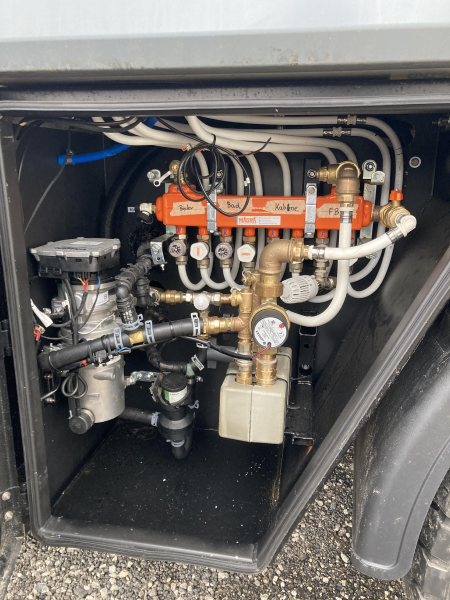

| Hersteller und Typ der Heizung | Webasto Hi Altitute 9,5 KW |
|---|---|
| Warmwasseraufbereitung | Isotemp Rechteck Boiler 16 Liter, el. beheizbar 700W, oder über die Heizung, oder über das Kühlwasser wenn gefahren wird. |

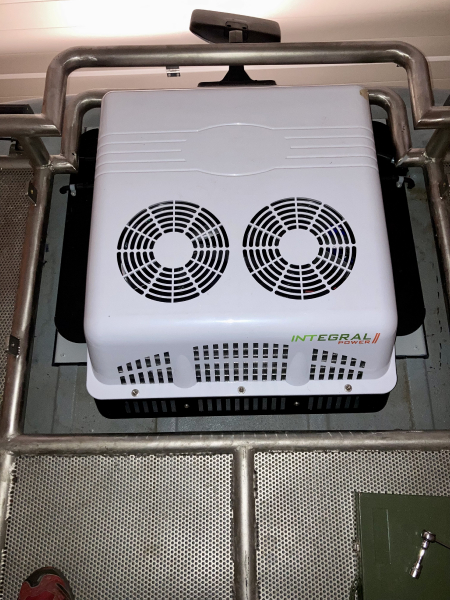

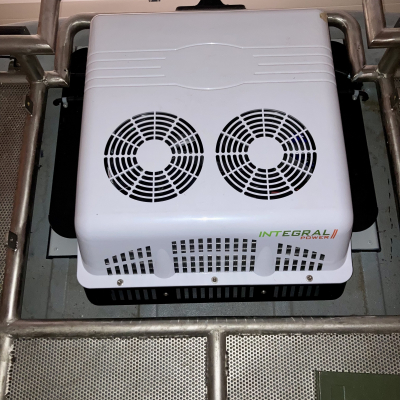

| Fahrerhausheizung | Dachklimaanlage von Bergstrom |
| Sonstiges | |
| 6KW hätte gereicht. :(, durch die 6 cm Isolierung ehr warm, da die el. Geräte ja auch Eigenverbrauch haben und den in Wärme abgeben. | |
| Erläuterung Gasanlage | |
|---|---|
| Voll elektrisch |
| Wasserführung | Kunststoff Verbundrohr verpresst aus der Haustechnik |
|---|---|

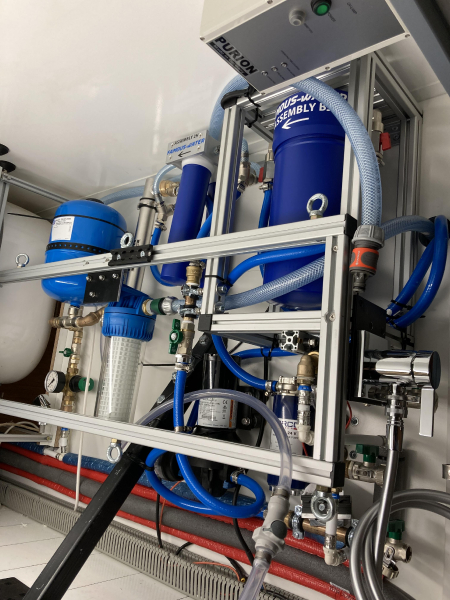

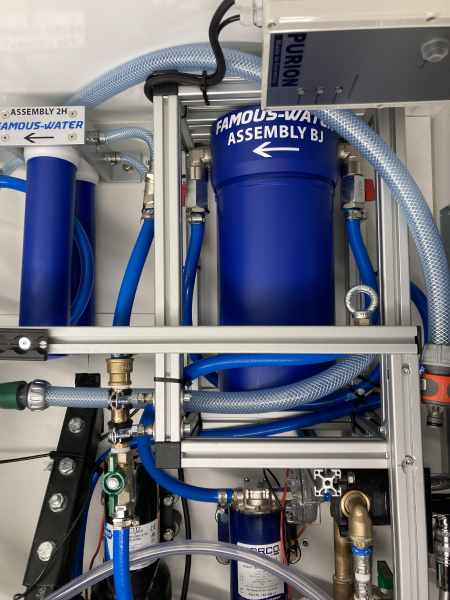

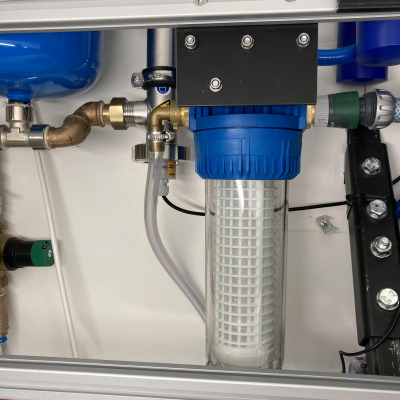

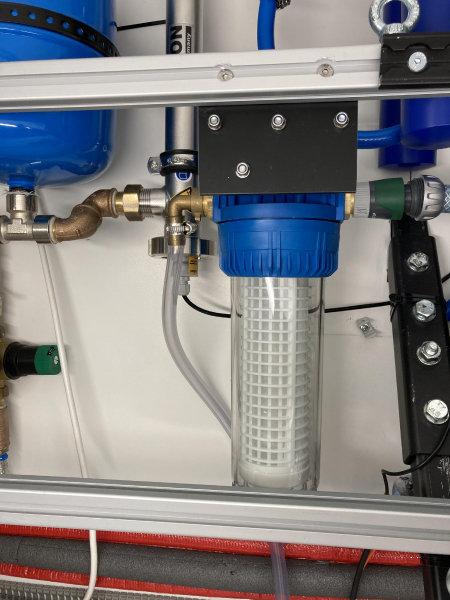

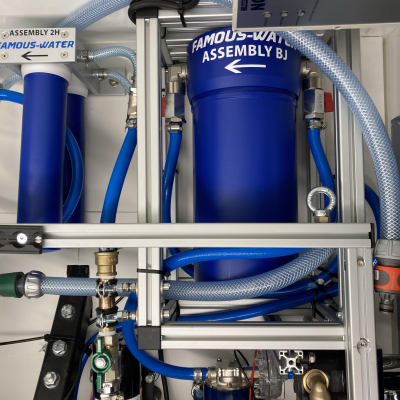

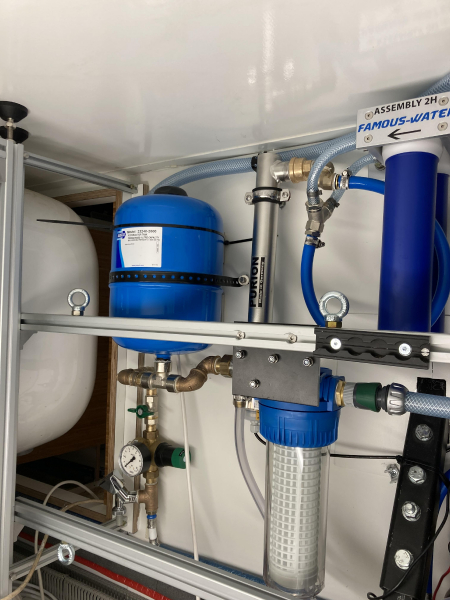

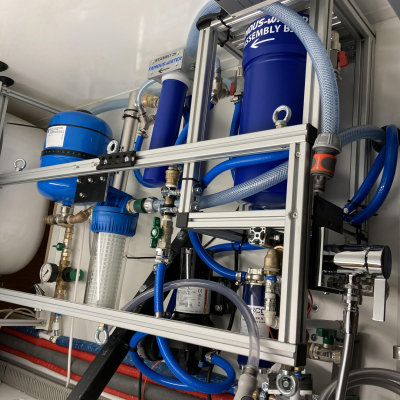

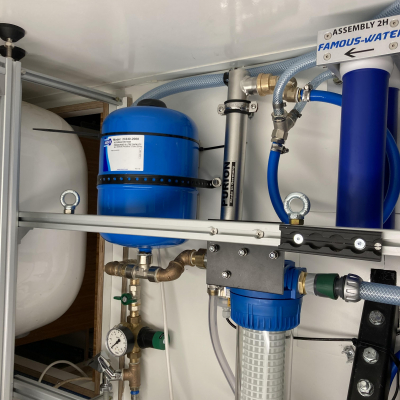

| Wasserfiltersystem | Famos Water, 4fach Keramik Eingangsfilter vor dem Tank, 2X Aktivkohle nach dem Tank und UV Lampe |

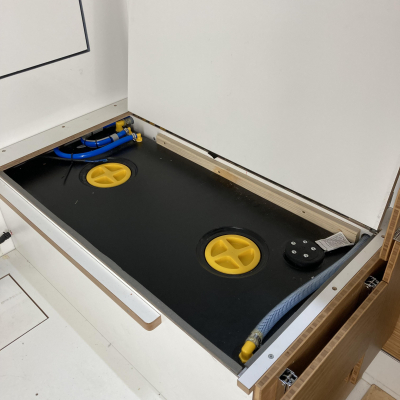

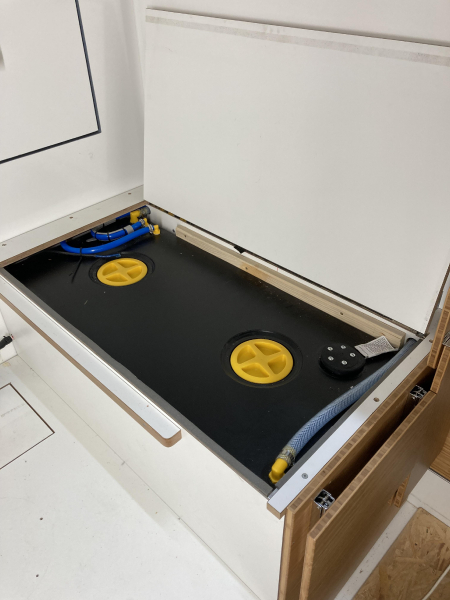

| Volumen der Frischwassertanks | 420 Liter |
| Volumen der Abwassertanks | 95 Liter |
| Sonstiges | |
| beide von FT Design | |

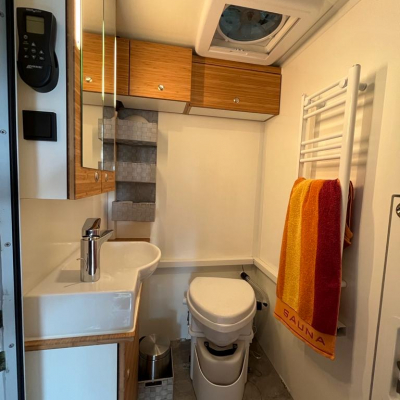

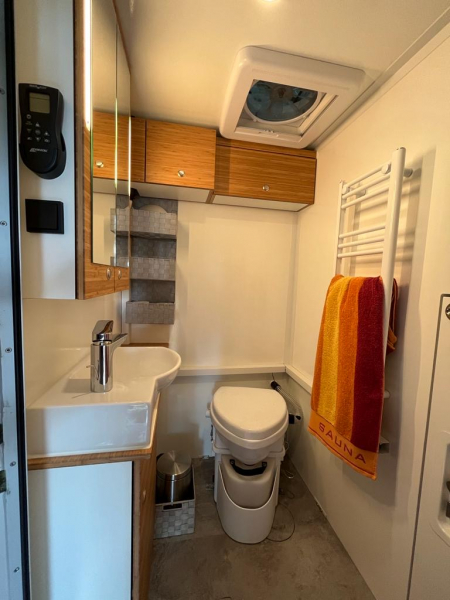

| Hersteller und Art der Toilette | Nature head Trockentrenntoilette |
|---|---|
| Kapazität Fäkalientank | - |
| Sonstiges | |
| Würden wir wieder so machen. | |

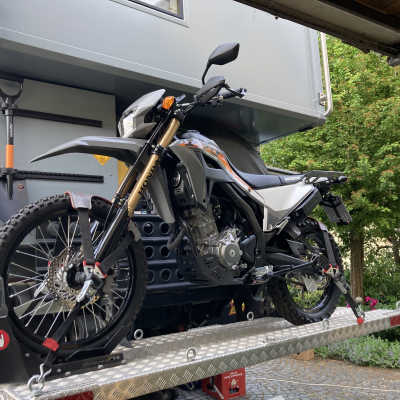

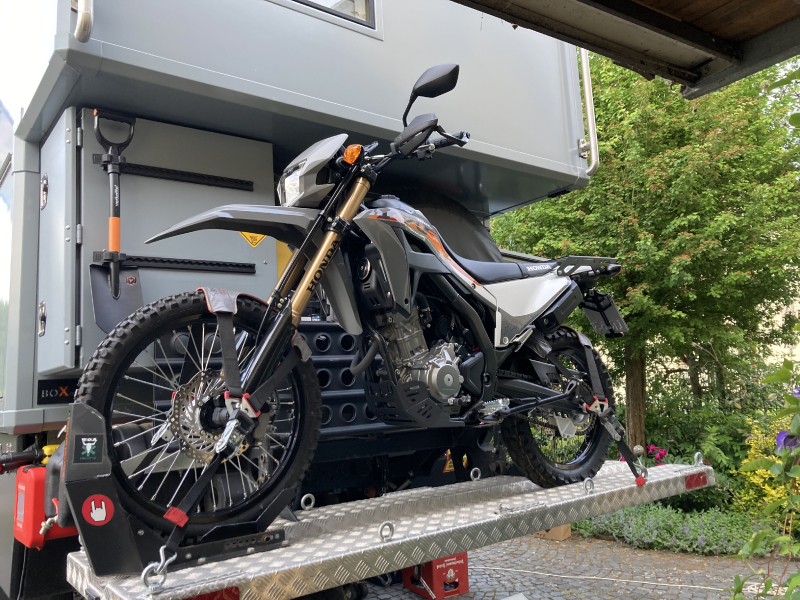

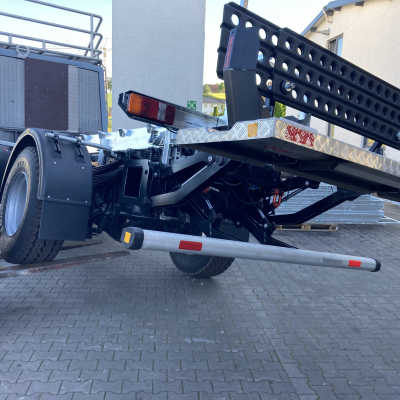

| Heckträger | Hydraulischer Motorradheckträger |
|---|---|

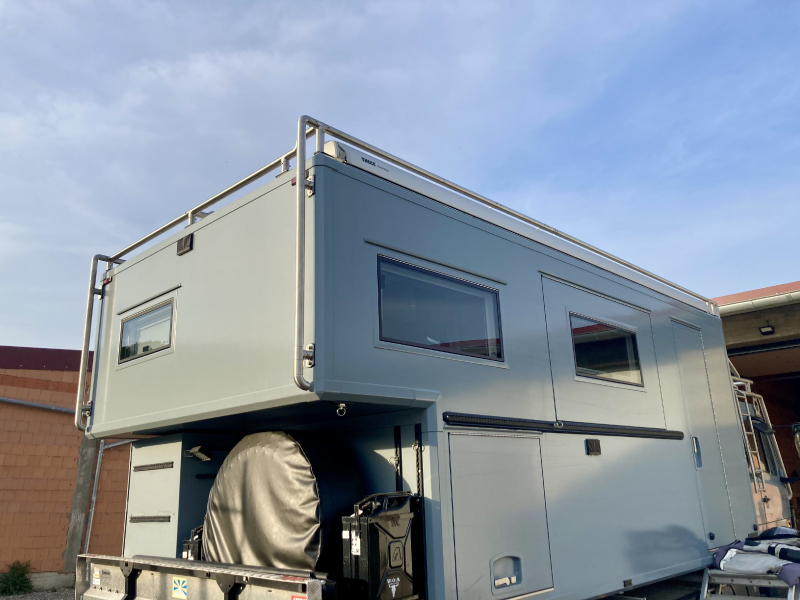

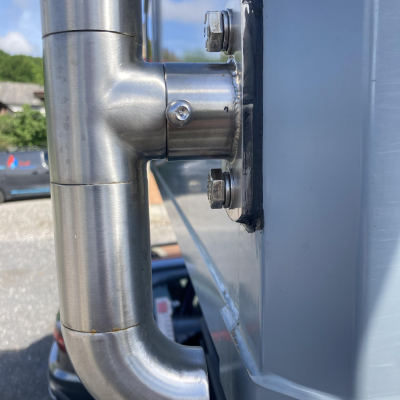

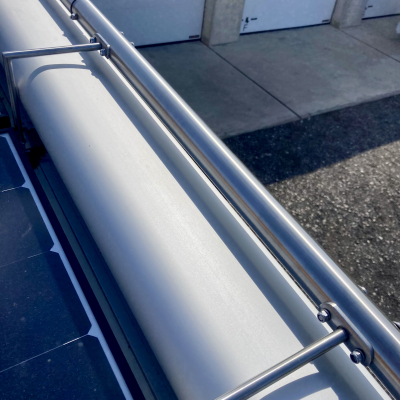

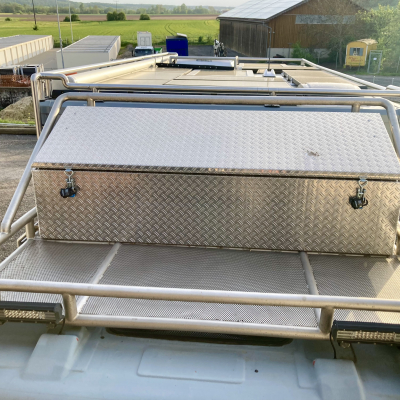

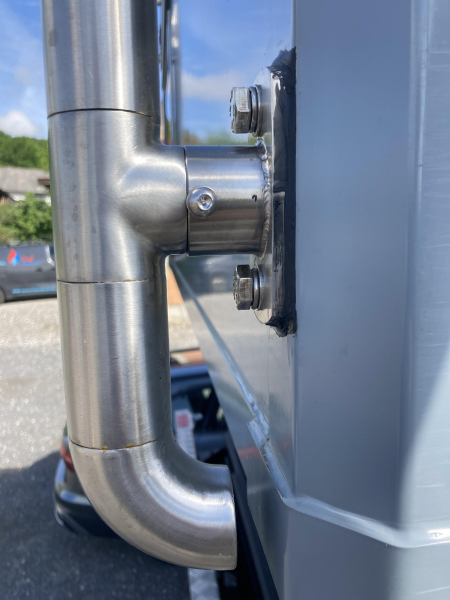

| Dachgepäckträger | Edelstaht mit 43er Rohr |

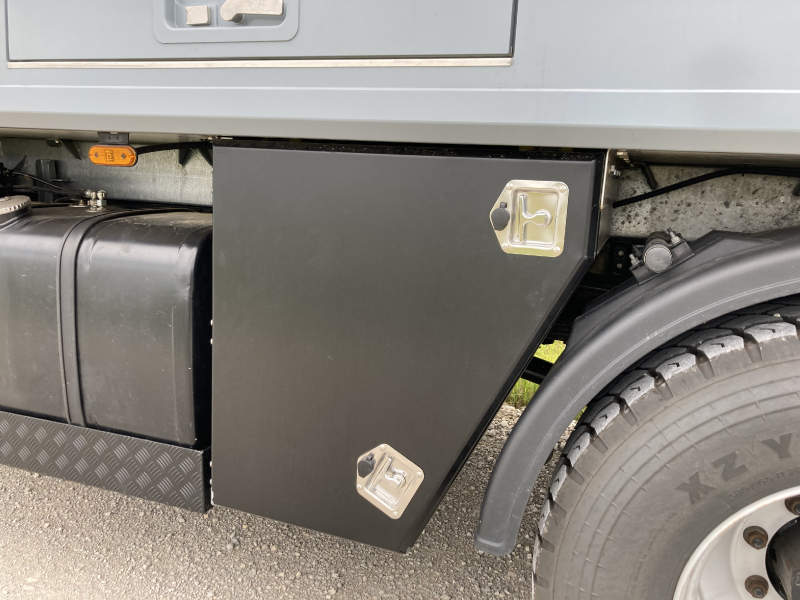

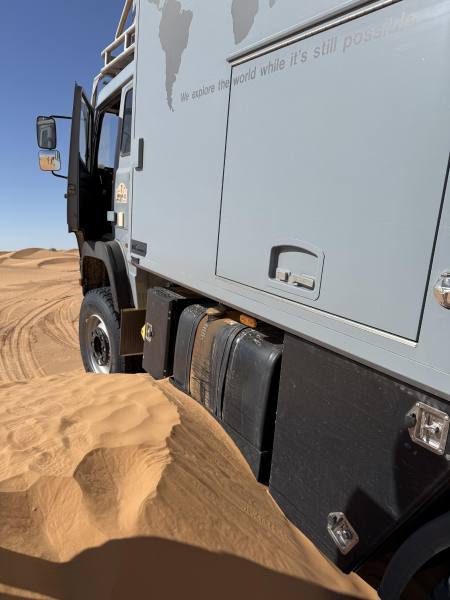

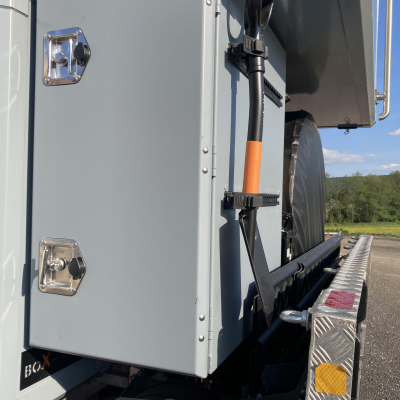

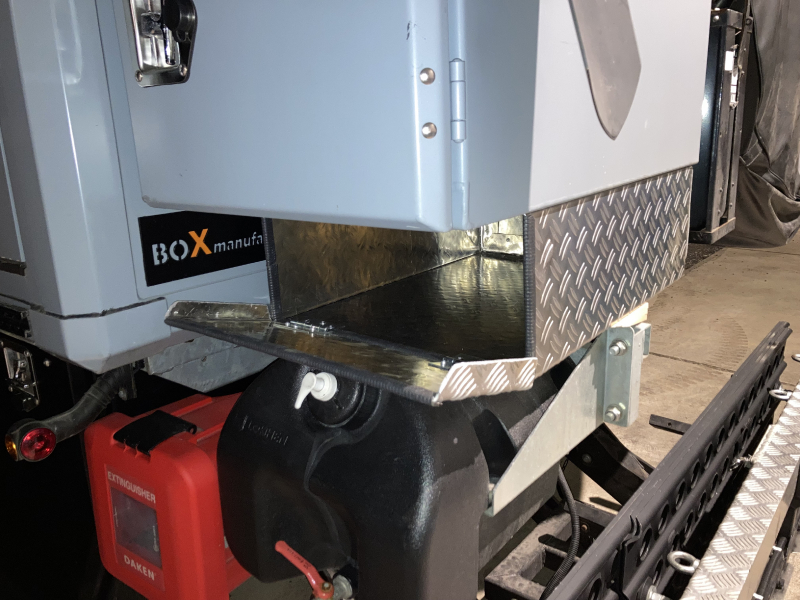

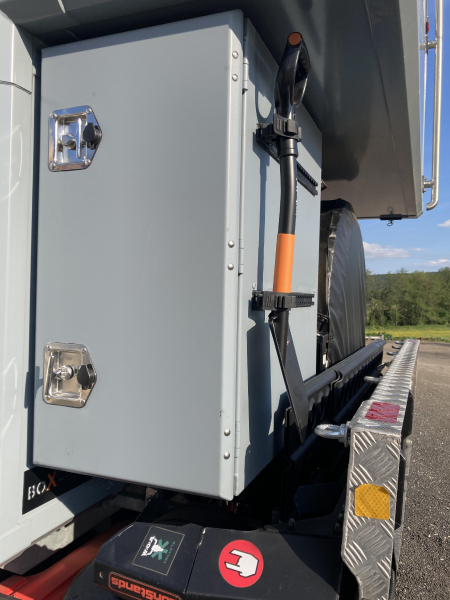

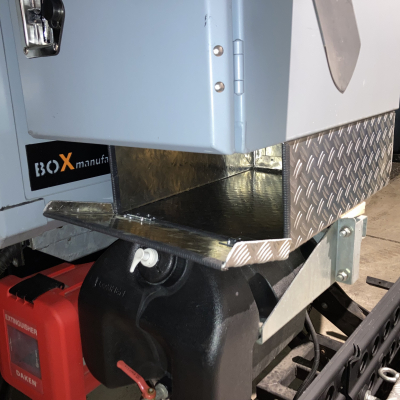

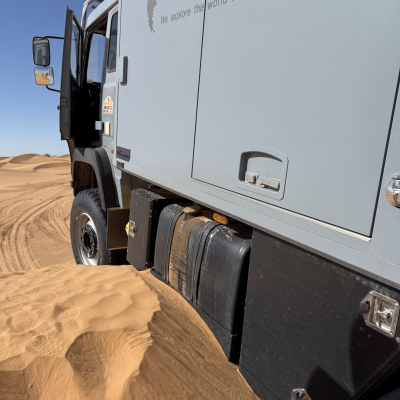

| Stauboxen | 7X Edelstahlhaus Aluminium und Pulverbeschichtet |

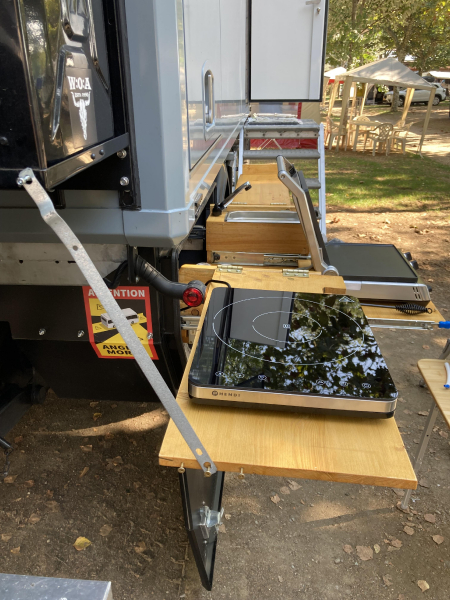

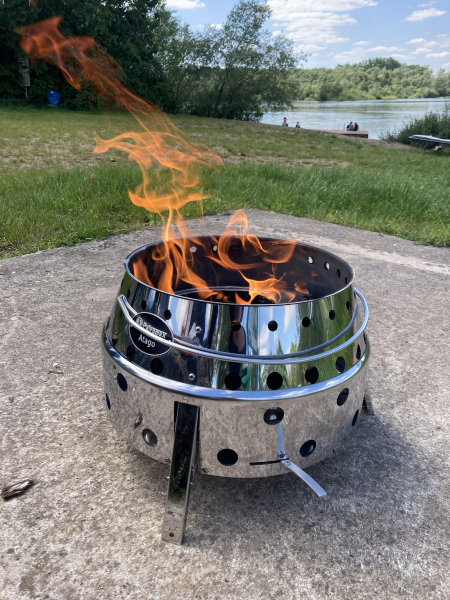

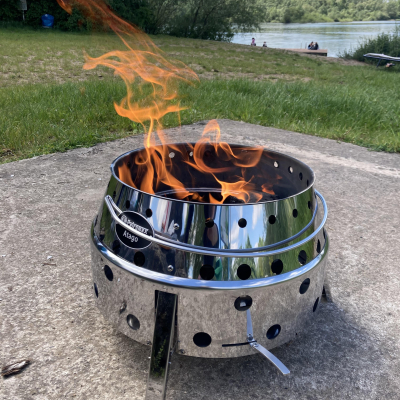

| Außenkochstelle | Kontaktgrill , Induktionskochfeld Hendy, Feuergrill von Petromax, |

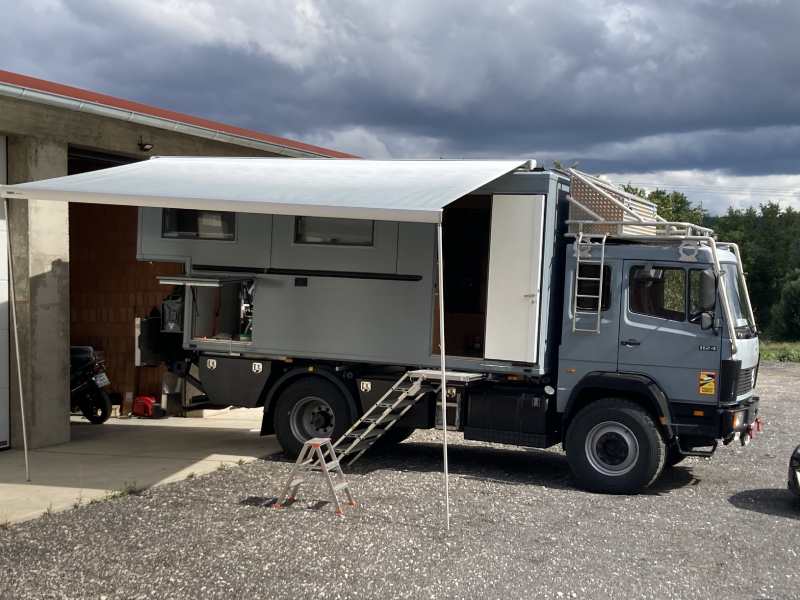

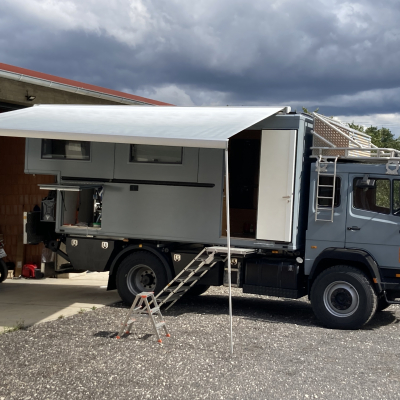

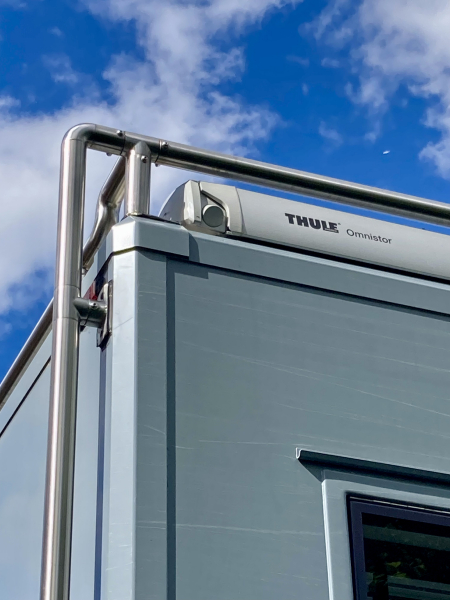

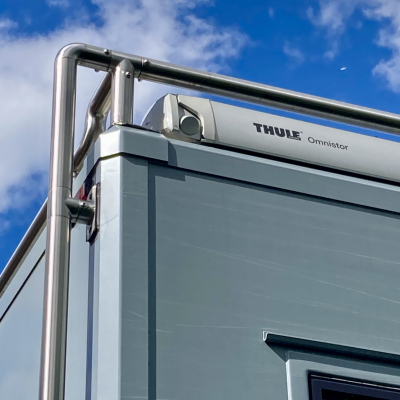

| Markise | Thule 5,5m |
| Sonstiges | |

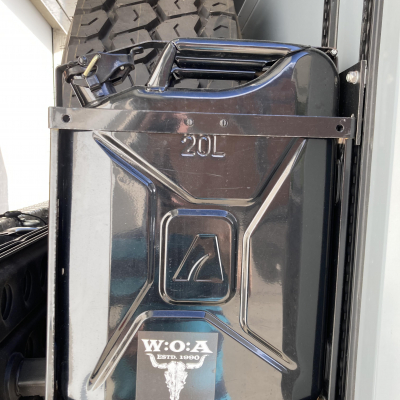

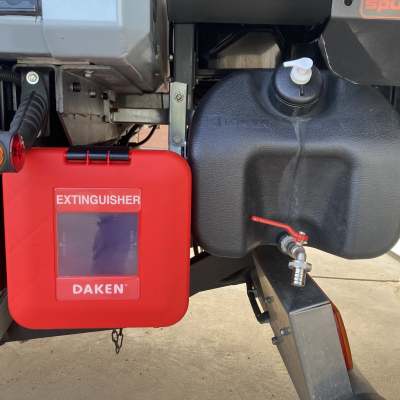

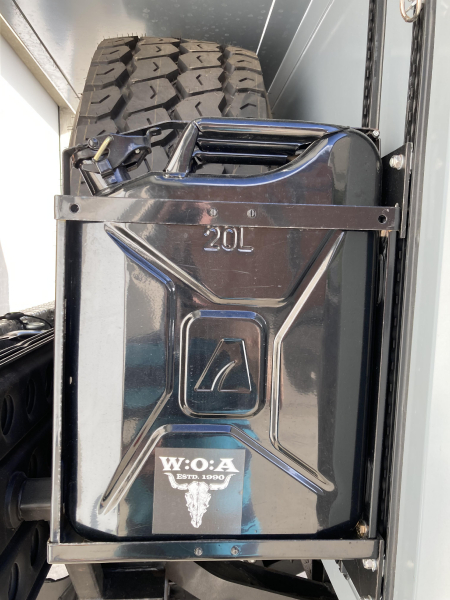

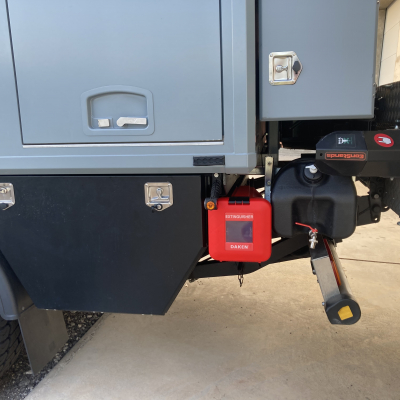

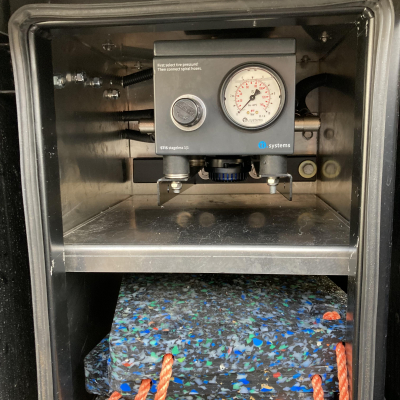

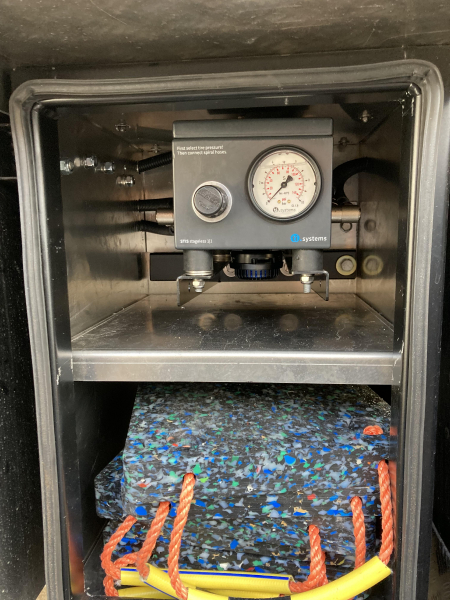

| Außenfeuerlöscher, Handwaschfass, Unterfahrschutz hydraulisch verstellbar, 4X Sandbleche Aluminium, 2X Dieselkanister 20L, Reserverad, ti Luftanlage, | |
