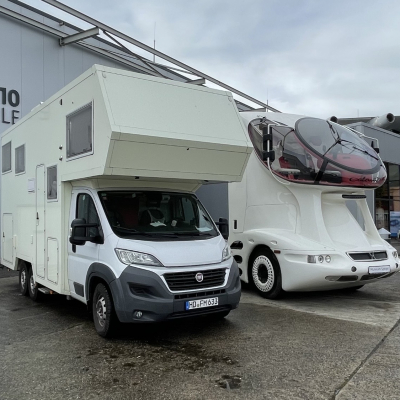

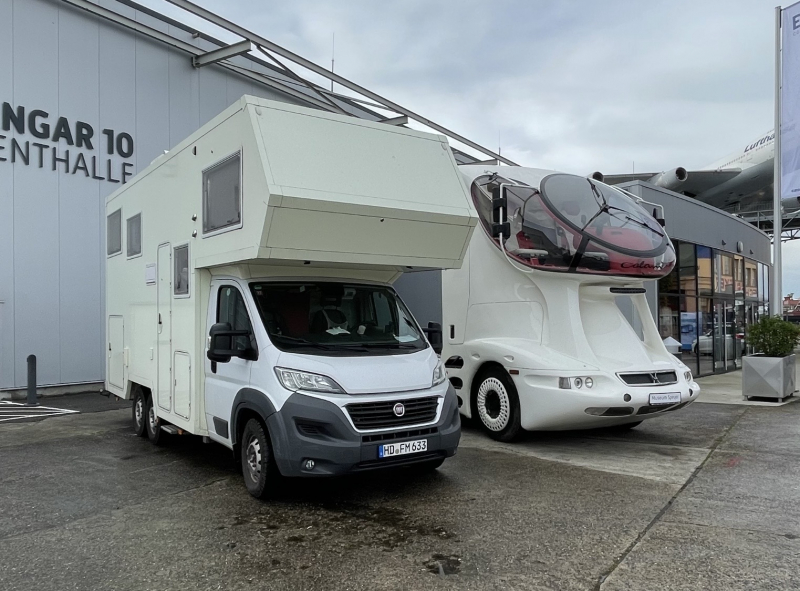

Raumnutzungskennzahl Projekt [•RNK001]

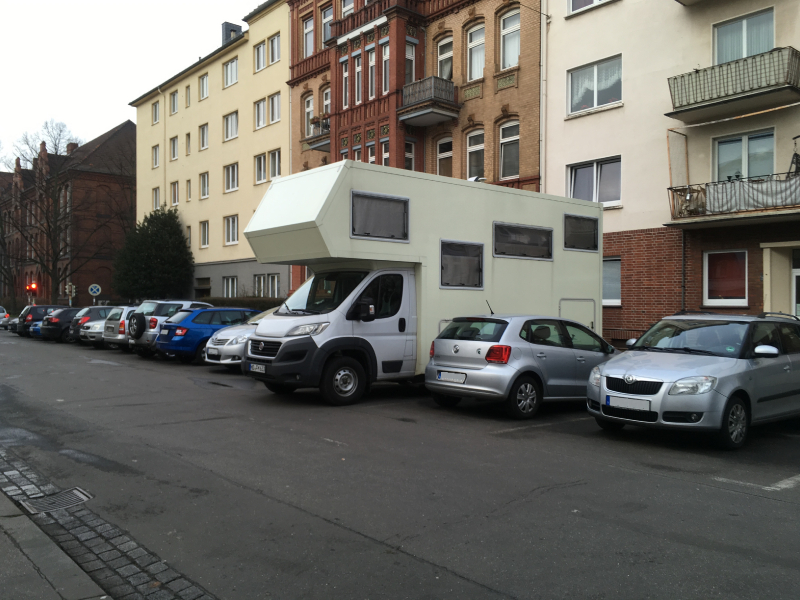

Die planerischen Möglichkeiten innerhalb eines Wohnmobiles sind durch das Volumen des Aufbaues (Grundfläche x Höhe) begrenzt. Bei der Planung wird versucht, das zur Verfügung stehende Volumen nach den eigenen Bedürfnissen sinnvoll und bestmöglich zu nutzen. Wie gut das Volumen genutzt ist oder wie das Volumen hätte genutzt werden können, erahnt man beim Vergleich mit anderen Wohnmobilen, z.B. hier in der Fahrzeuggalerie oder im Buch Wohnmobile selbst ausbauen. Nach 17 Jahren und 390000 km im ersten Wohnmobil wird aus technischen Gründen ein Nachfolger geplant. Bei der Planung des neuen Wohnmobils sollen der Aufbau verbessert, die Technik vereinfacht und bei gleicher Parkfläche die Nutzungsmöglichkeiten vergrößert werden. Bei dem Projekt [•RNK001] RNK1 wird versucht herausfinden, welche Raumnutzung bei einer gegebenen Parkfläche, hier Länge 7,10m x 2,25m Breite, maximal möglich ist. Da wurde auch der Platz für eine Badewanne gefunden. Der Prozess der persönlichen Optimierung der Raumnutzung ist Teil jeder Planung eines Wohnmobiles. Das Ergebnis der Planung ist für viele Projekte dokumentiert. Die Raumnutzungskennzahl [•RNK] soll die Nutzungsmöglichkeiten in dem zur Verfügung stehenden Volumen des Wohnmobiles durch konkrete Berechnungen nachvollziehbar und vergleichbar in Zahlen abbilden. [•Raum zum machen] [•Raum zum ruhen] [•Raum zum bewegen] [•Raum zum lagern] [•Raum zum gehen] [•Raum zum schließen] [•Raum zum fühlen] [•Raum zum sehen]

Allgemeine Angaben

Fahrzeughersteller und Typ Fiat Ducato
Name des Halters Felix
Land der Zulassung Deutschland
Webseite www.rnk001.de
Baujahr Ausbau 2017 / 2018
Fahrzeug steht zum Verkauf? Nein

Motor

Motortyp 3 Liter Euro 5
Hubraum 2999 ccm
Zylinderzahl 4
Motorleistung in PS 177 PS

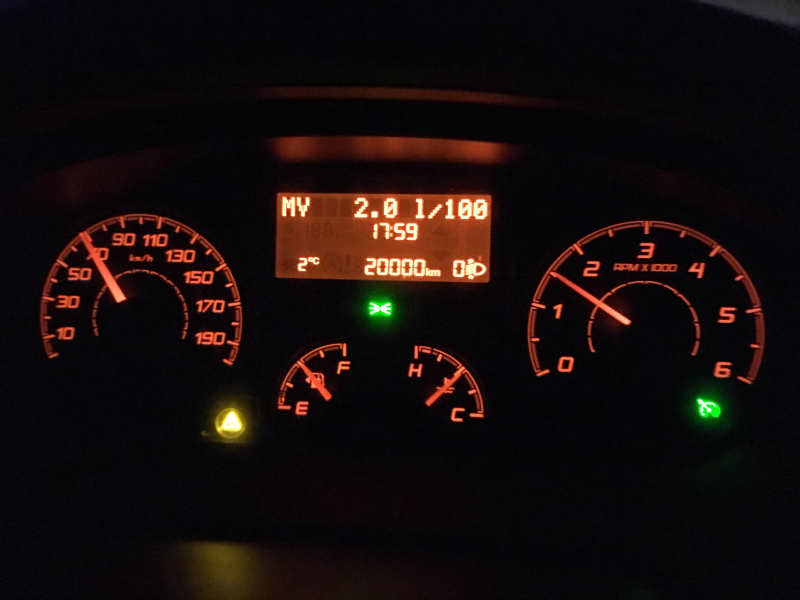

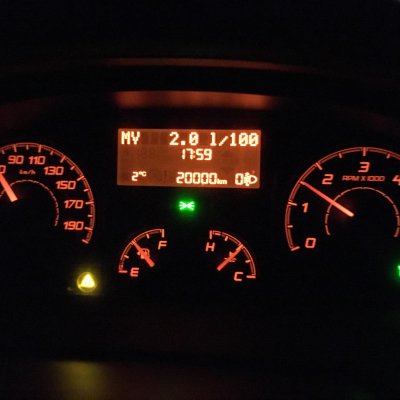

Drehmoment •400 Nm bei 1400 min • 6-Gang Schaltgetriebe • 1500 U/min im 6 ten Gang sind 70 km/h

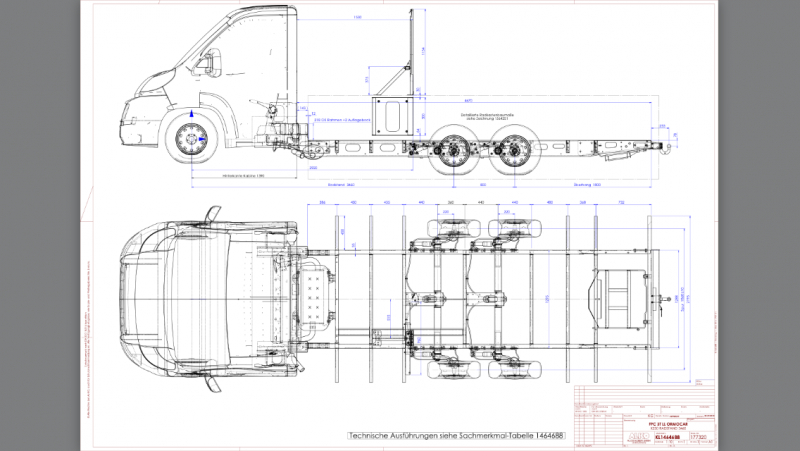

Fahrgestell

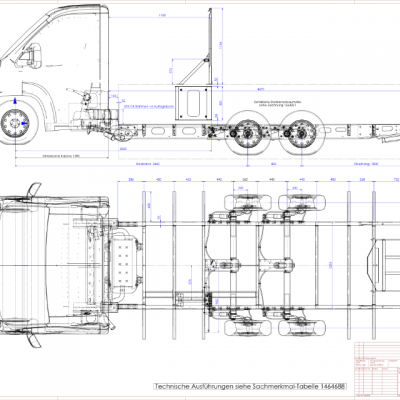

Radformel (4x2, 4x4, 6x6, 8x8) 6 x 2 ALKO Tiefrahmen mit Sitzbock, 22 cm Absenkung, Sitzbock für zwei Sicherheitsgurte für Doppelbodenhöhe 50cm

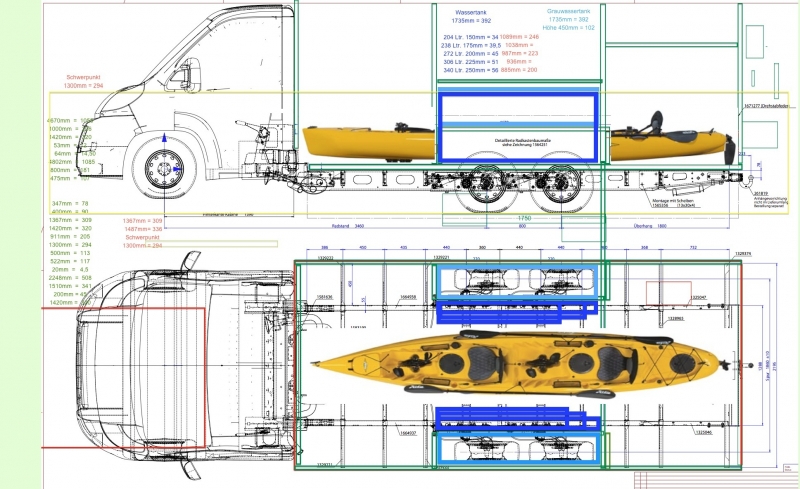

Radstand 346cm, 426cm / Überhang 140cm [•Fahrzeug Länge 710cm x Breite 225cm] = [•Park-Fläche 15,975 m2 Quadratmeter]
Anzahl der zugelassenen Sitze 2x Fahrerhaus, 2x Wohnraum mit ALKO Sitzbock
Reifengröße 225/70
Reifenart Michelin
Tankkapazität 120 Diesel
Dieselfilter Nein
Sonstiges
VB Airsuspension Voll-Luftfederung 4C Zul. Gesamtgewicht 5500kg
Montage Carsten Stäbler Kirrlach
=========================================
Berechnung [•RNK Fahrzeug]
[•Fahrzeug Länge 710cm x Breite 225cm] = [•Park-Fläche 15,975 m2 Quadratmeter]
[•Park-Fläche 15,975 m2 Quadratmeter] x Höhe 350cm = [•Park-Volumen 55,8125m3 Kubikmeter]
======================================

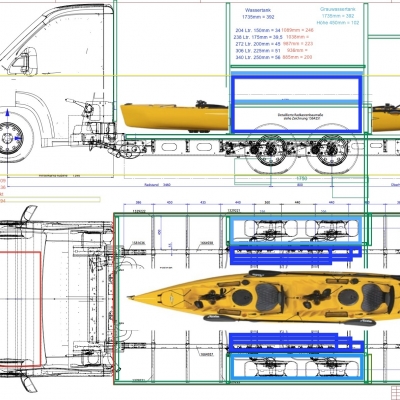

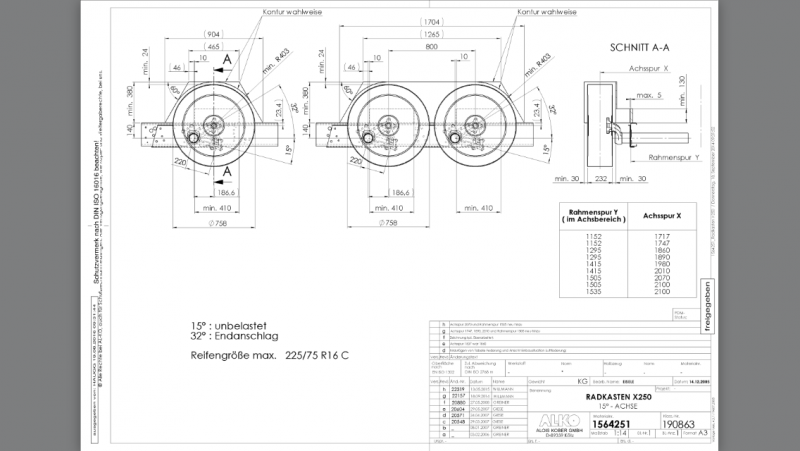

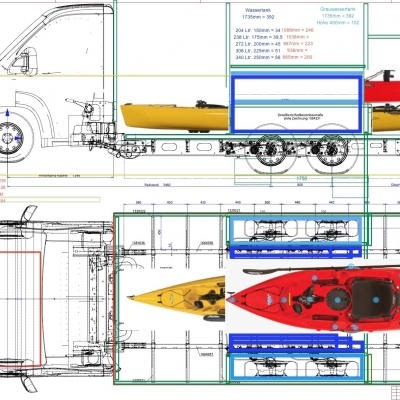

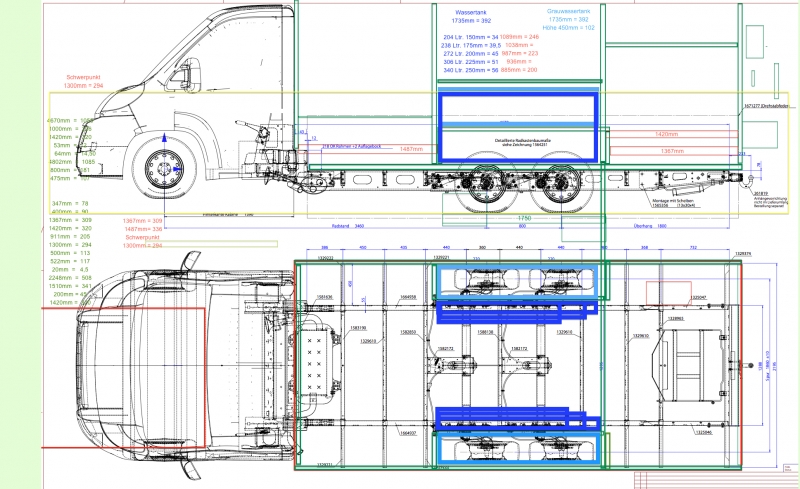

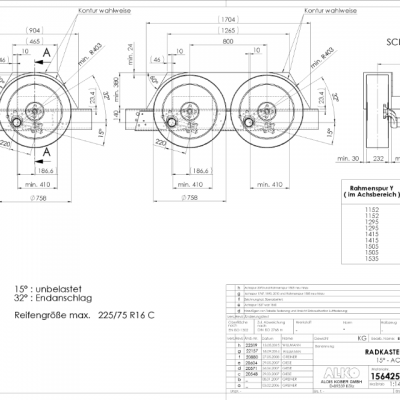

[•Aussparung Radkasten]

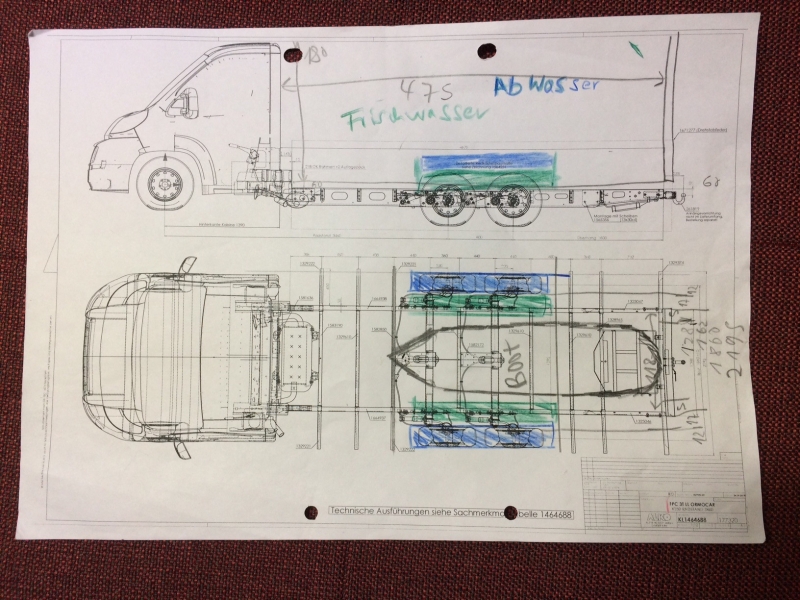

Der Minimum-Abstand Reifen bis Höhe 380mm zum Radkasten ist 30mm.
Zusätzlich soll bis zur Höhe 130mm ein Aussparung bis zur Rahmenspur Y sein.
Da der Aufbau in GfK Platten aber nur senkrecht bis 380mm geht, ist der Abstand des gesamten Radkasten bis zum Reifen [•Aussparung Breite = Abstand Reifen bis Rahmenspur Y]

[•Aussparung Breite = Abstand Reifen bis Rahmenspur Y]
[•Aussparung Höhe 130mm]
[•Aussparung Länge 1700mm]
[•Aussparung Volumen m3]

Die [•Aussparung Breite = Abstand Reifen bis Rahmenspur Y] wird nur beim Einbau der ALKO Luftfederung benötig.
Wird die ALKO Luftfederung nicht verbaut kann [•Aussparung Breite = Abstand Reifen 60mm] sein



Die Vergrößerung der Breite kann bei den Wassertanks dann bis zur Höhe der Garage 2 bis 85cm genutzt werden.
Die ergibt auf beiden Seiten ein größeres Volumen der Wassertanks von circa 300 Liter.
Differenzialsperren Vorderradantrieb mit elektronischer Differentialsperre

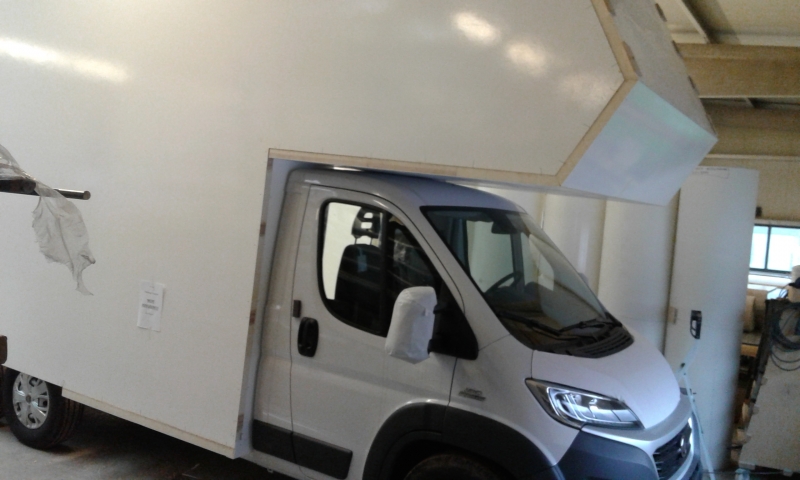

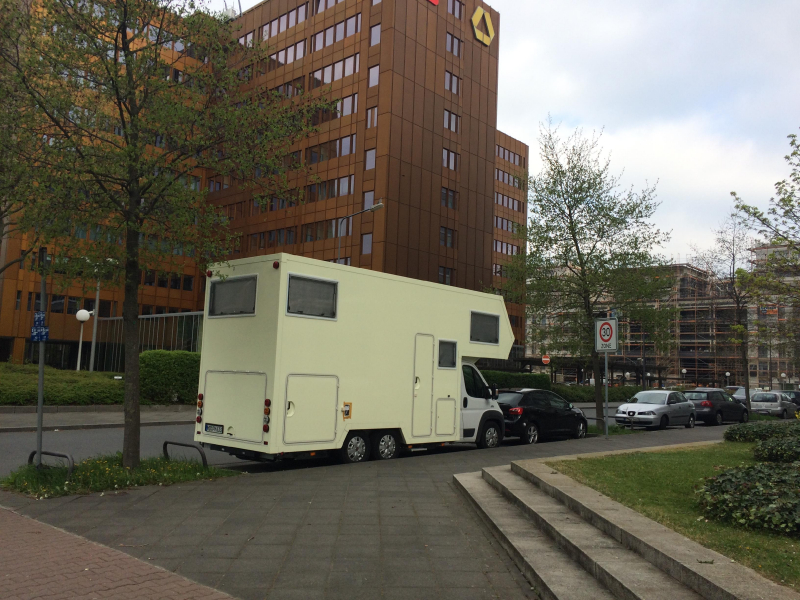

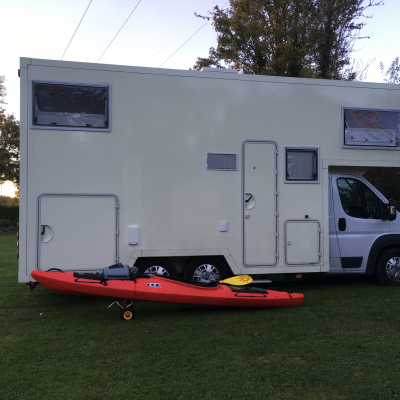

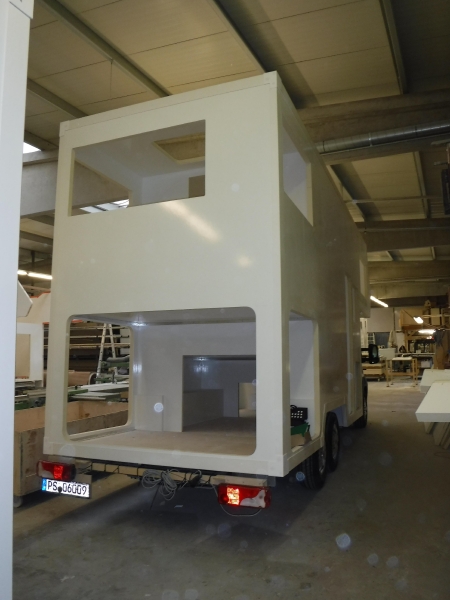

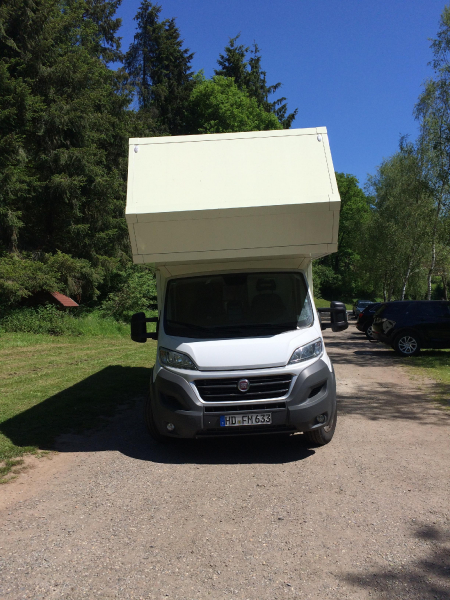

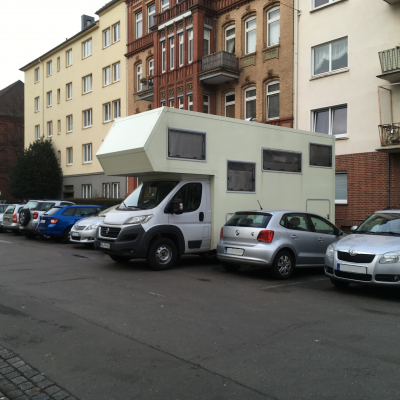

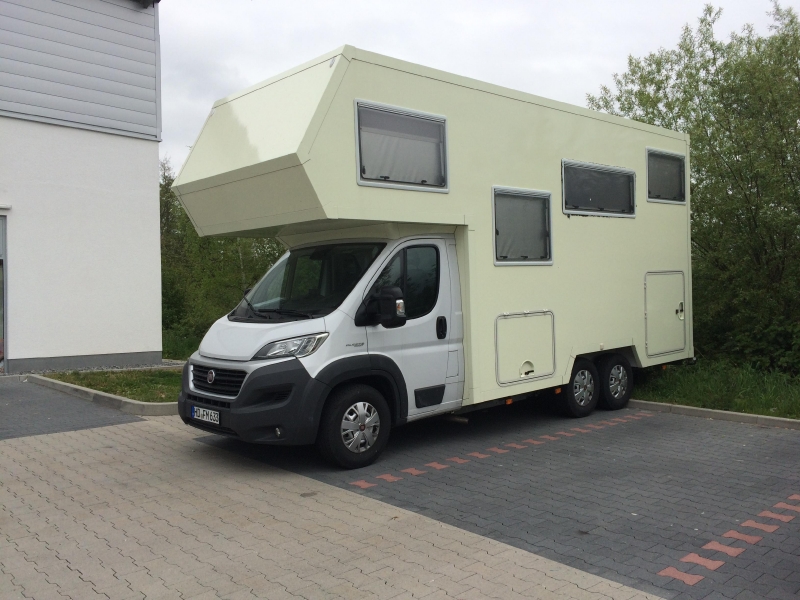

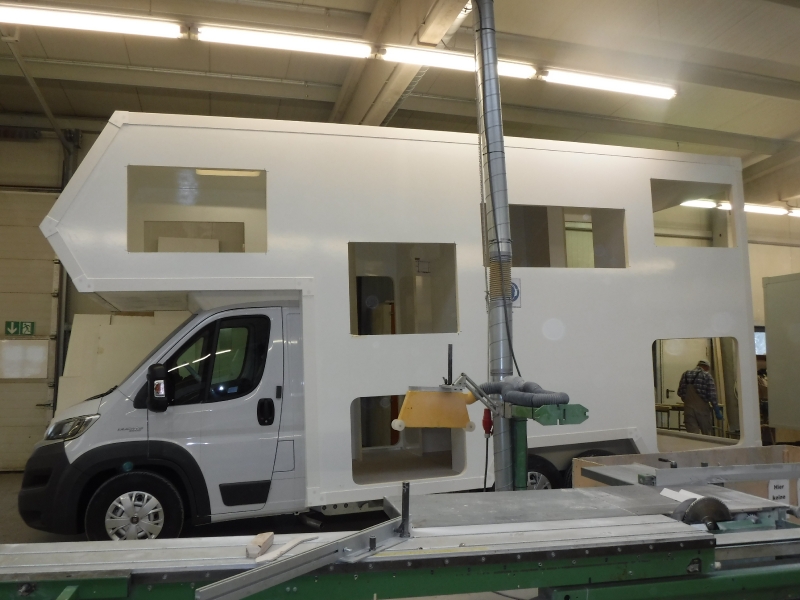

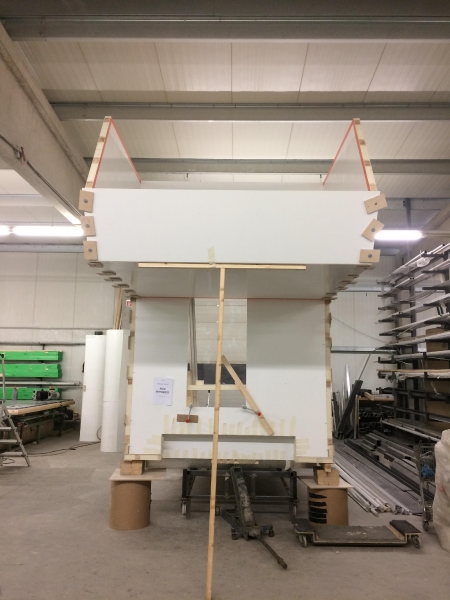

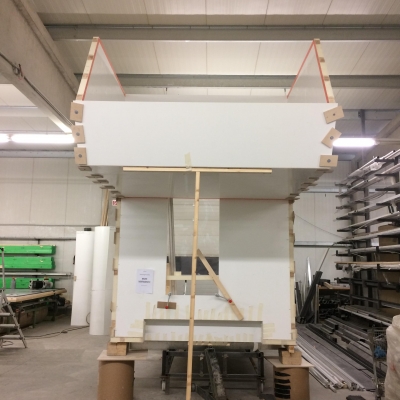

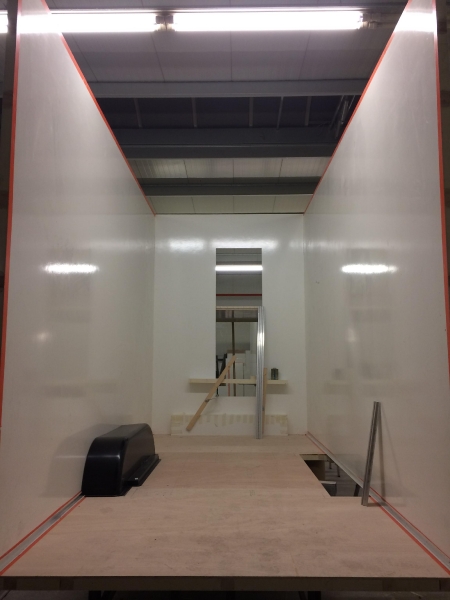

Aufbau

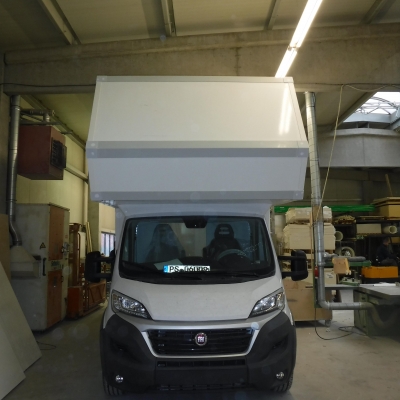

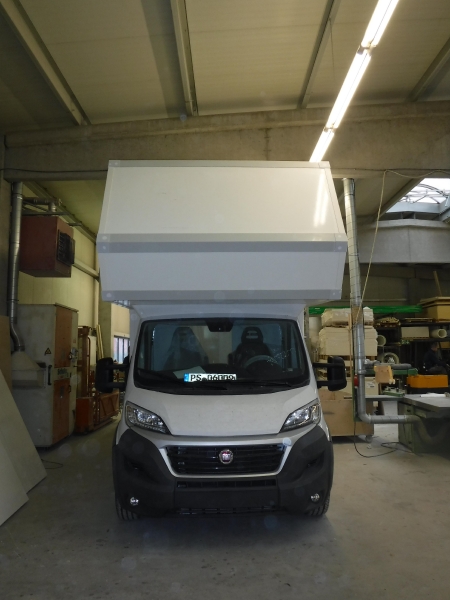

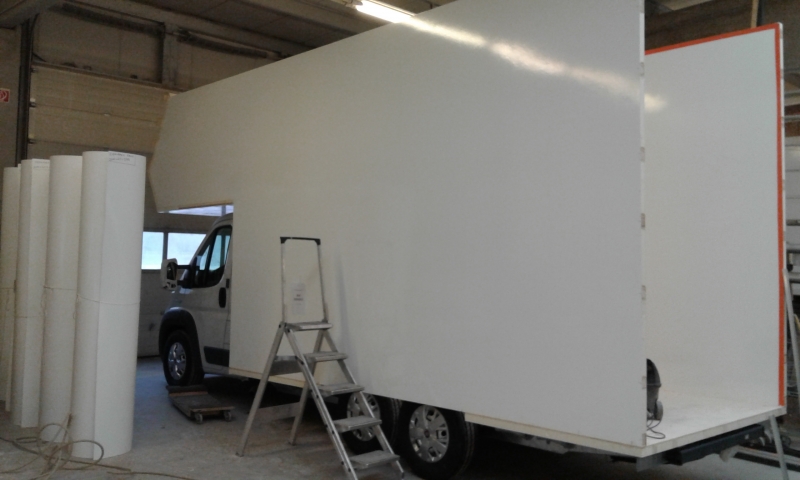

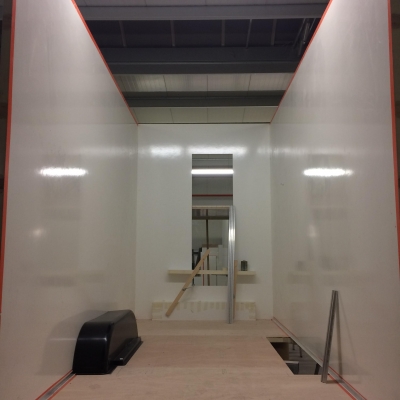

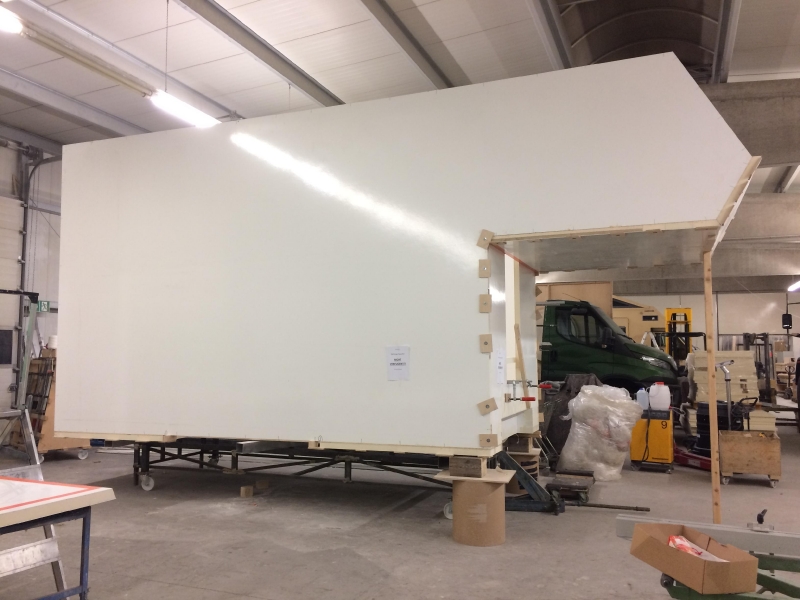

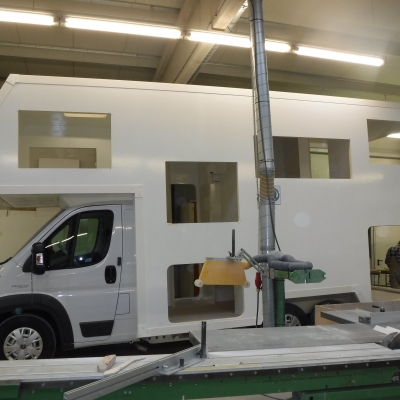

Aufbauhersteller ORMOCAR

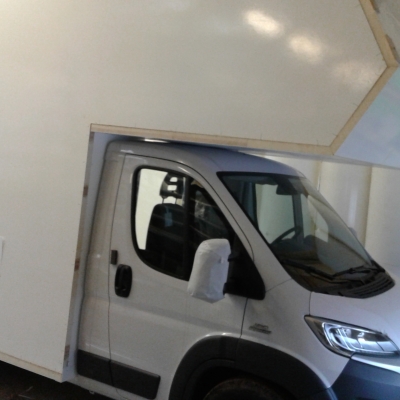

Kabinenmaße (Innen) Alkoven Länge 198cm x Breite 214cm x Höhe 133cm Koffer Länge 469,5cm x Breite 214cm x Höhe 310cm

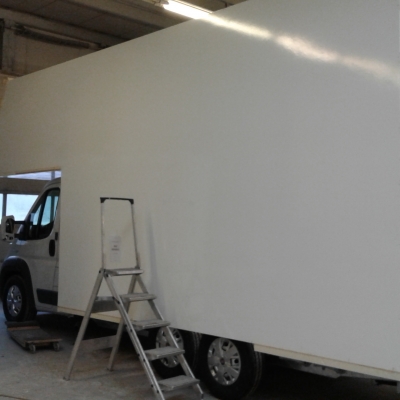

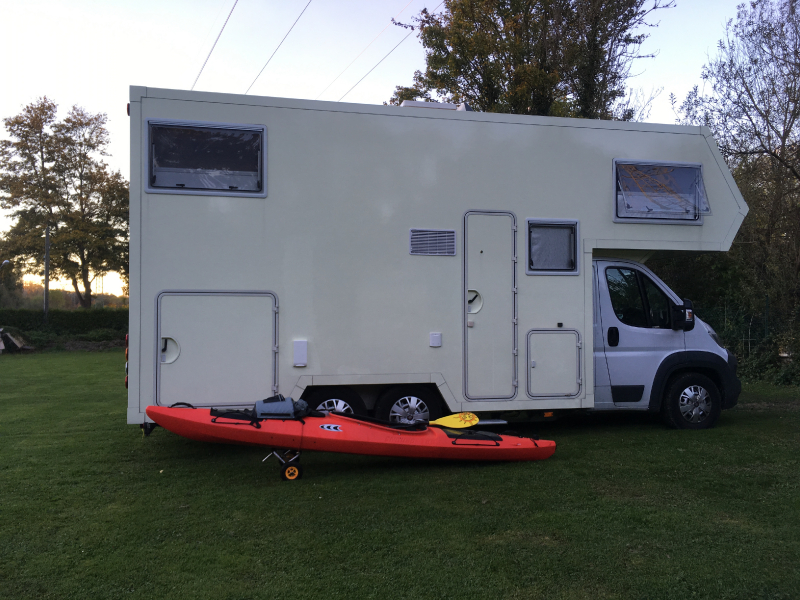

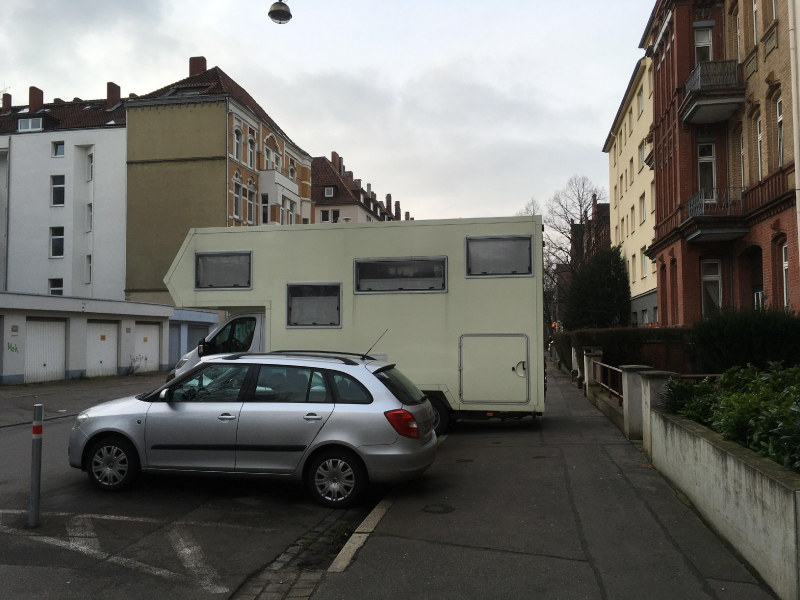

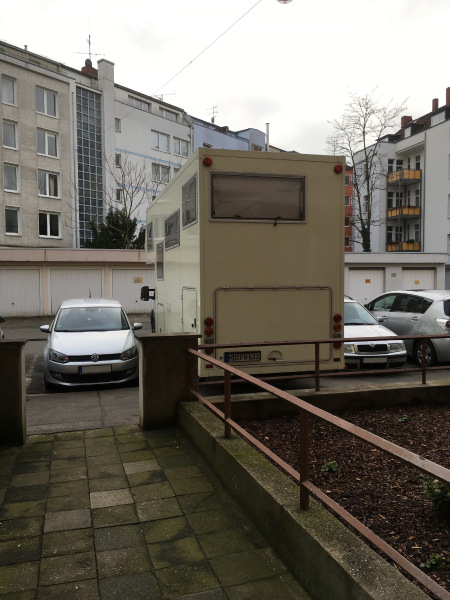

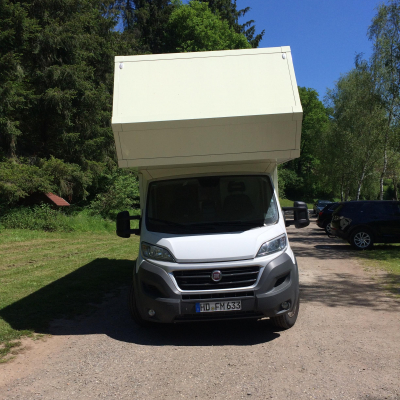

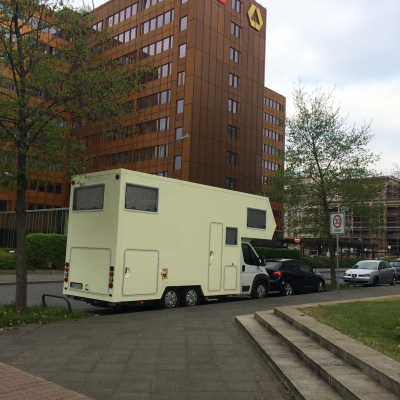

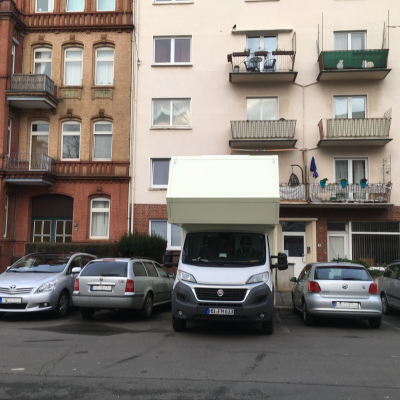

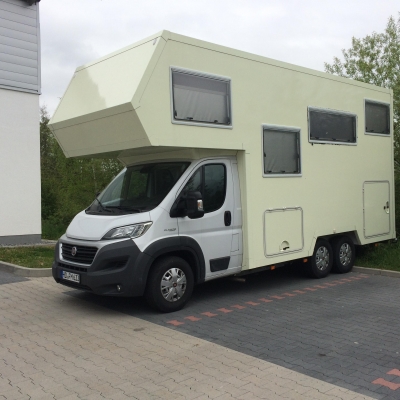

Kabinenmaße Abmessungen (außen) Länge 680cm x Breite 225cm x Höhe 322cm

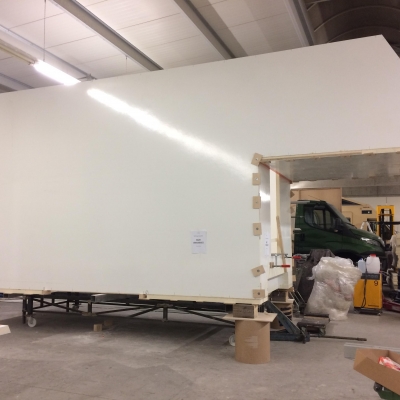

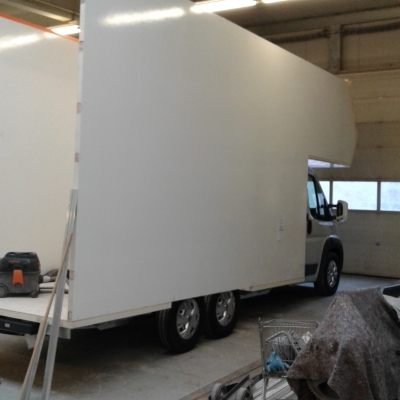

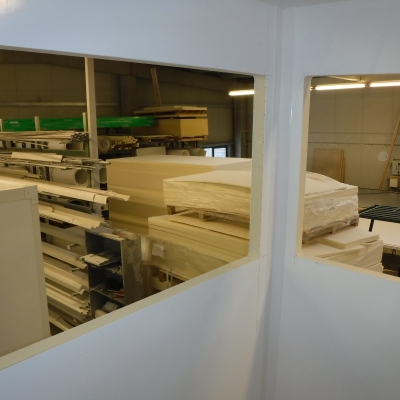

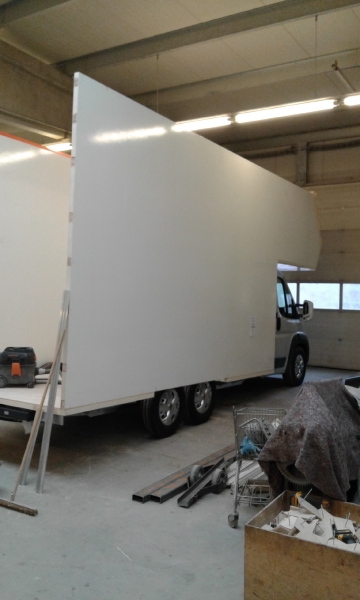

Material der Kabine Wände-Dach: innen-außen 2mm GFK; Boden: innen 12 mm Holz - außen 3mm GFK;
Art und Stärke der Dämmung Wände-Dach-Boden 49mm PU-Schaum
Anzahl der Schlafplätze 4

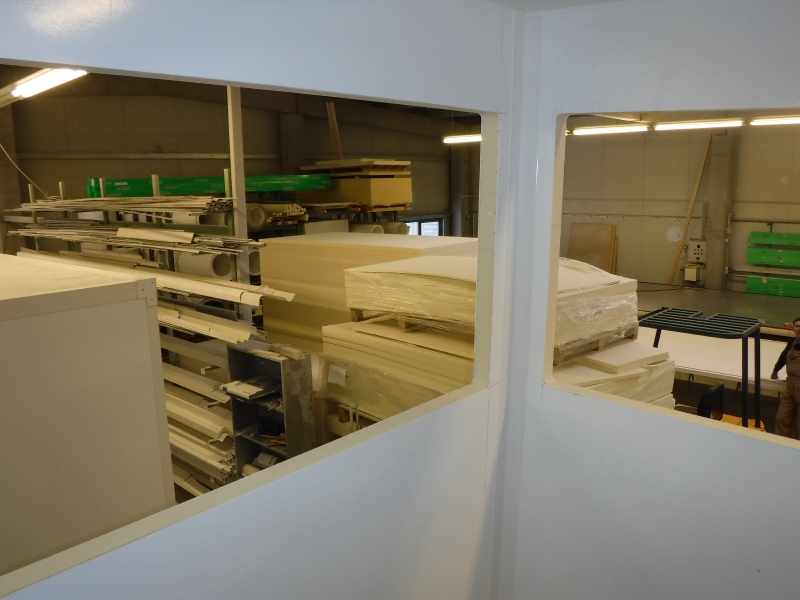

Fenster 9x Seitz S4 Fenster 3x Garagenklappe 1x Seitenklappe 1x Aufbautür 2xHeki 1x Mini
Sonstiges
=======
Berechnung [•RNK]
[•RNK Alkoven]
[•Alkoven-Boden Länge 173cm x Breite 214cm] = [•Alkoven-Boden-Fläche 3,7022 m2 Quadratmeter]
[•Alkoven-Boden-Fläche 3,7022 m2 Quadratmeter] x Höhe 133cm = [•Alkoven-Volumen 4,923926 Kubikmeter
-
[•RNK Koffer]
[•Koffer Länge 469,5cm x Breite 214cm] = [•Koffer-Fläche 10,0473m2 Quadratmeter]
[•Koffer-Fläche 10,0473m2 Quadratmeter] x Höhe 310cm = [•Koffer-Volumen 31,14663 m3Kubikmeter]


Im Koffer befinden sich 2 Radkästen

[•RNK Radkasten]
[•Radkasten Länge 187cm x Breite 41,9cm] = [•Radkasten-Fläche 0,78353 m2 Quadratmeter]
[•Radkasten-Fläche 0,78353m2 Quadratmeter] x Höhe 40cm] =
[•Radkasten-Volumen 0,313412m2m3Kubikmeter]



Im Koffer befindet sich eine
Umbauung Triebkopfanschlüsse
[•RNK Umbauung]
[•Umbauung Länge 16,5cm x Breite 156cm] = [•Umbauung-Fläche 0,2574m2 Quadratmeter]
[•Umbauung-Fläche 0,2574m2 Quadratmeter] x Höhe 25cm = [•Umbauung-Volumen 0,06435m3Kubikmeter]



[•Koffer-Volumen 31,14663 m3Kubikmeter]
MINUS
[•Radkasten-Volumen Fahrerseite 0,313412m2m3Kubikmeter]
MINUS
[•Radkasten-Volumen Beifahrerseite 0,313412m2m3Kubikmeter]


MINUS
[•Umbauung-Volumen 0,06435m3Kubikmeter]


BLEIBT

[•Koffer-Volumen nutzbar 30,455456m3Kubikmeter]
=========================================

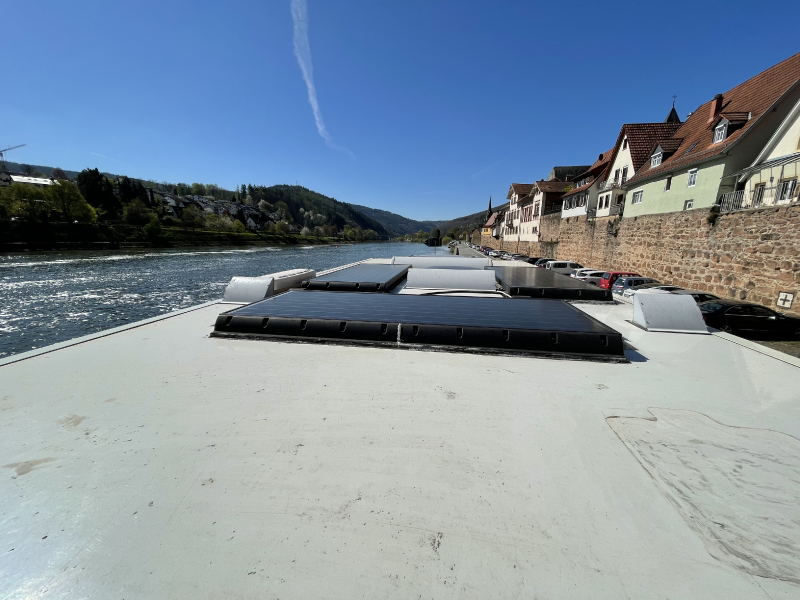

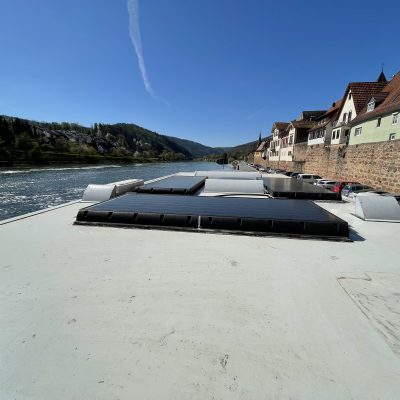

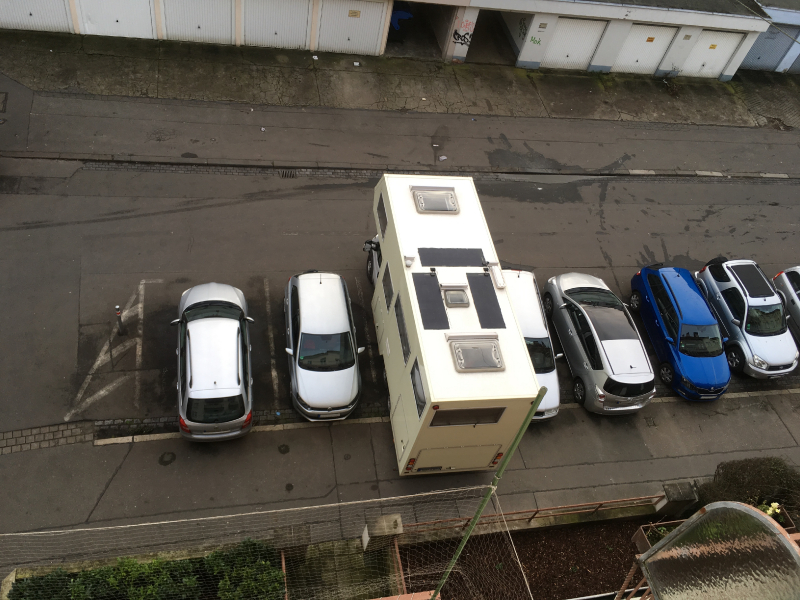

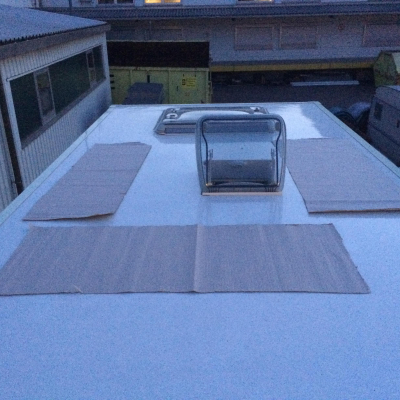

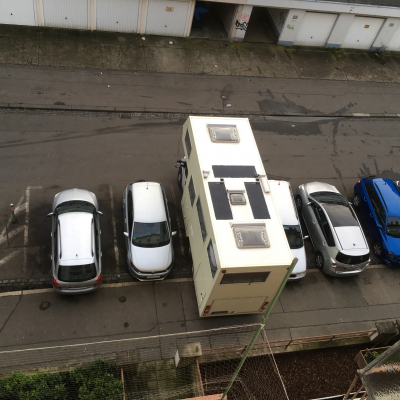

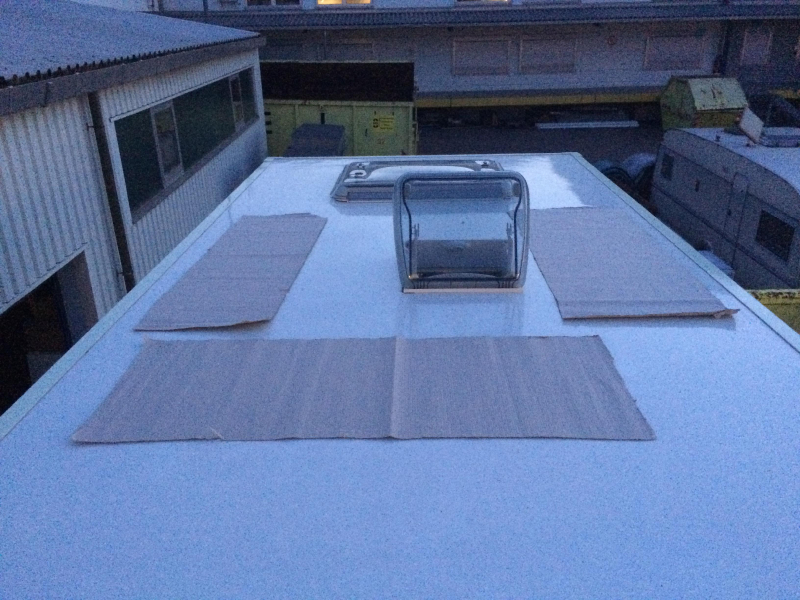

[•RNK Dach]
[•Dachfläche Länge 627,1cm x Breite 225cm] = [• Dach-Fläche 14.10975m2 Quadratmeter]
Davon eben gleichmäßig benutzbar
[•Dach-Fläche-nutzbar 14.10975m2 Quadratmeter]


Verwendung [•Dach-Fläche-nutzbar 14.10975m2 Quadratmeter]
für

Dachfenster
[•HEKI 1 außen Länge 82cm x Breite 110cm = [• HEKI 1 außen-Fläche 0,902m2 Quadratmeter]

Dachluken

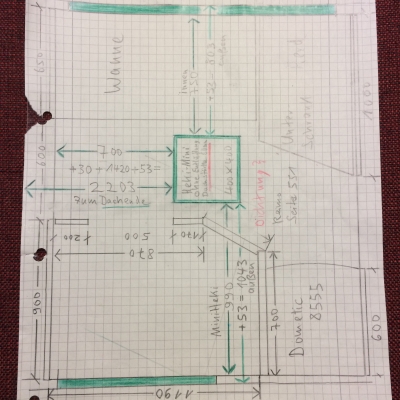

[•HEKI MINI außen Länge 51cm x Breite 55cm = [• HEKI MINI außen-Fläche 0,2805m2 Quadratmeter]

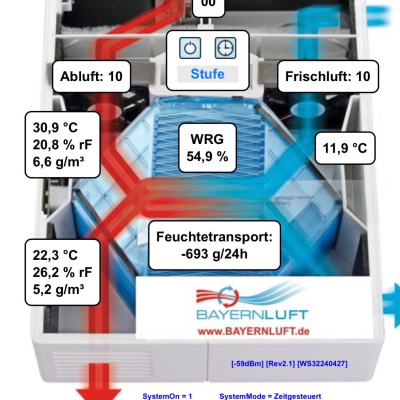

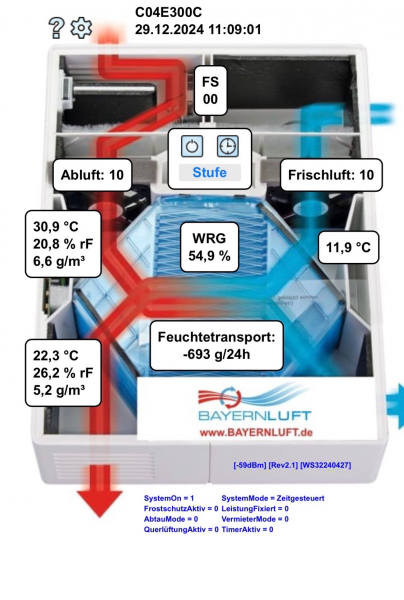

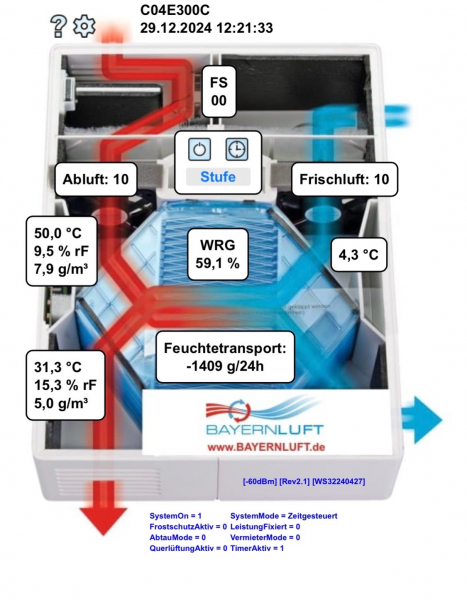

Lüftung
[•Lüftung ? Länge ?cm x Breite ?cm] = [• ?-Fläche ?m2 Quadratmeter]

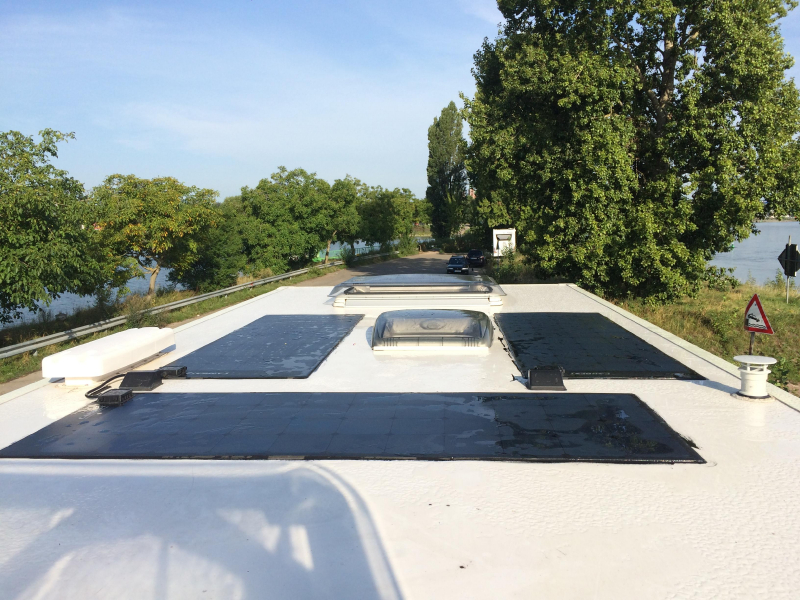

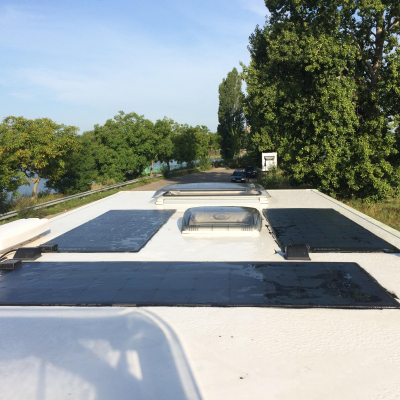

Solarmodul Strom
[•Solarmodul ? Länge ?cm x Breite ?cm] = [•Solarmodul-Fläche ?m2 Quadratmeter]

Sonnenkollektor Wärme
[•Sonnenkollektor Länge ?cm x Breite ?cm]= [• Sonnenkollektor-Fläche ?m2 Quadratmeter]

Satelittenantenne
[•Satelitenantenne ? Länge ?cm x Breite ?cm] = [• Satelitenantenne-Fläche ?m2 Quadratmeter]

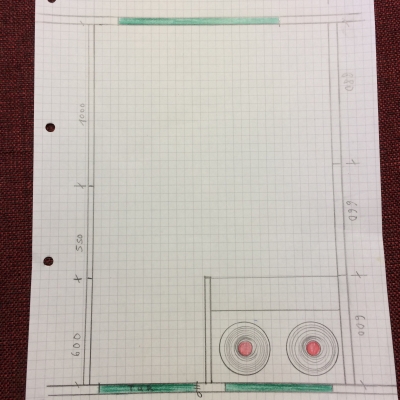

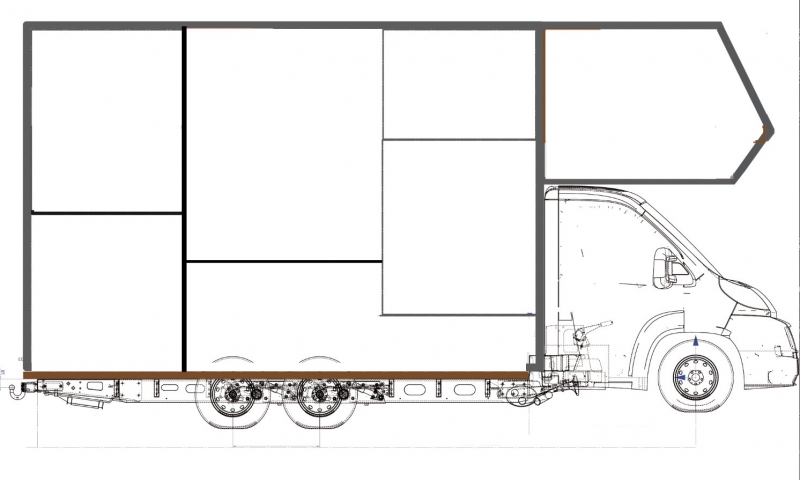

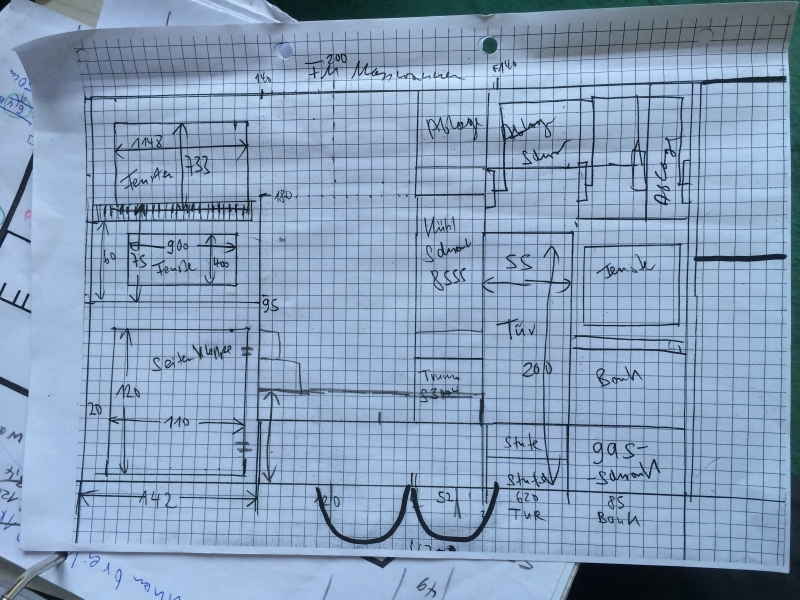

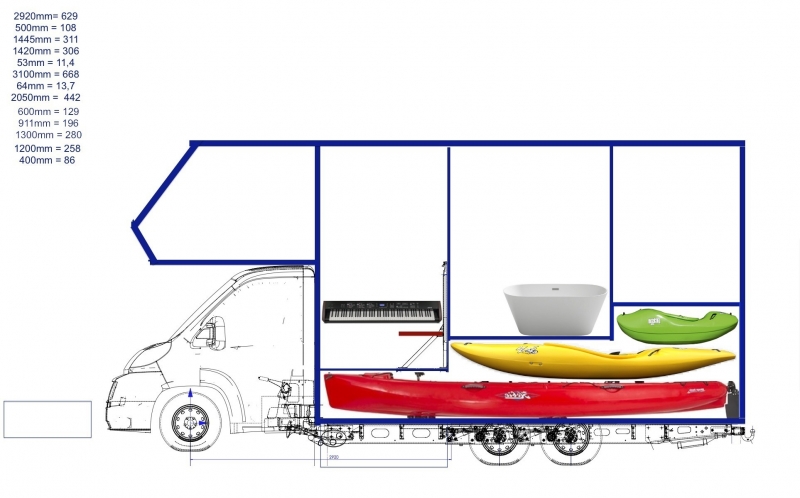

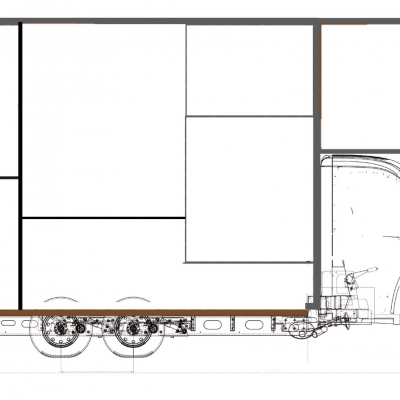

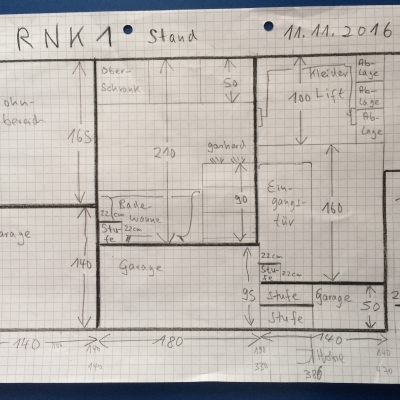

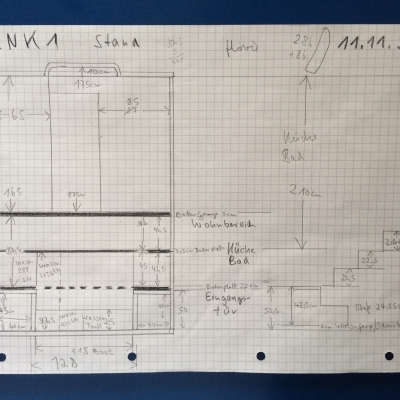

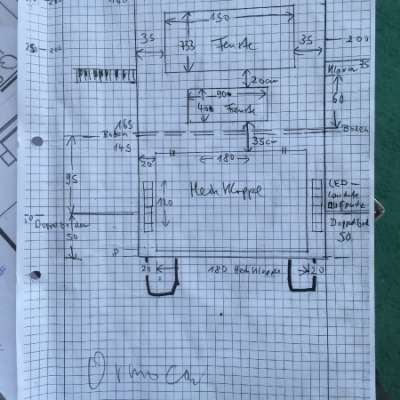

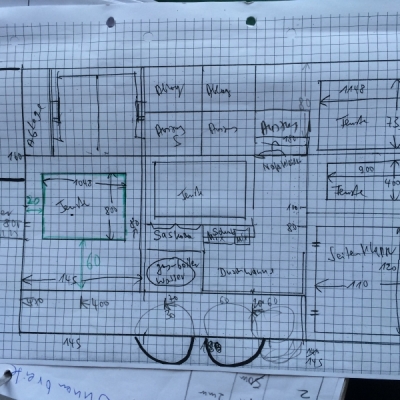

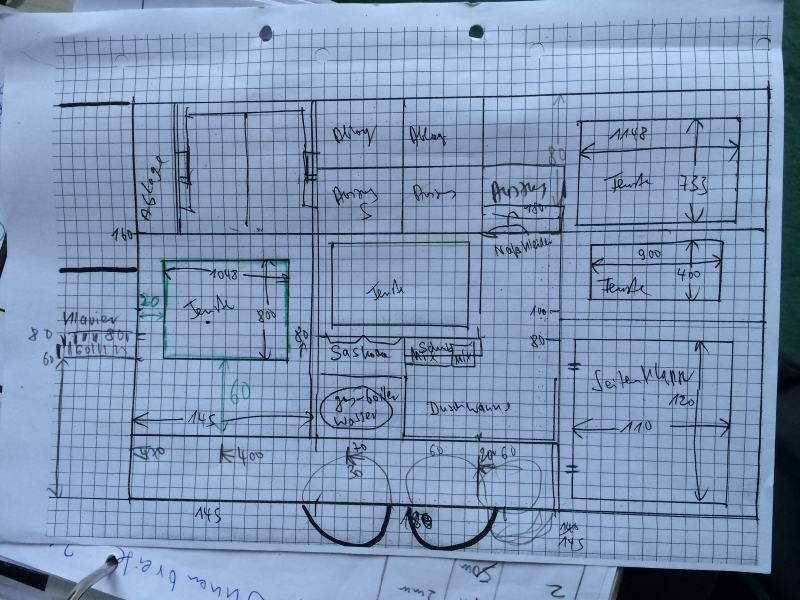

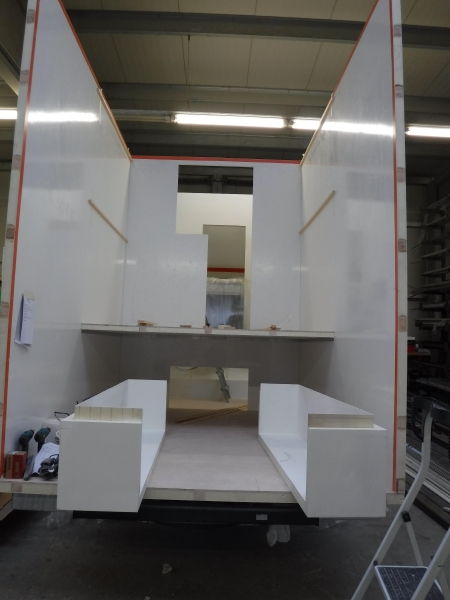

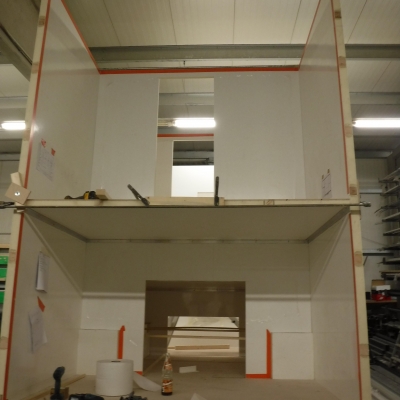

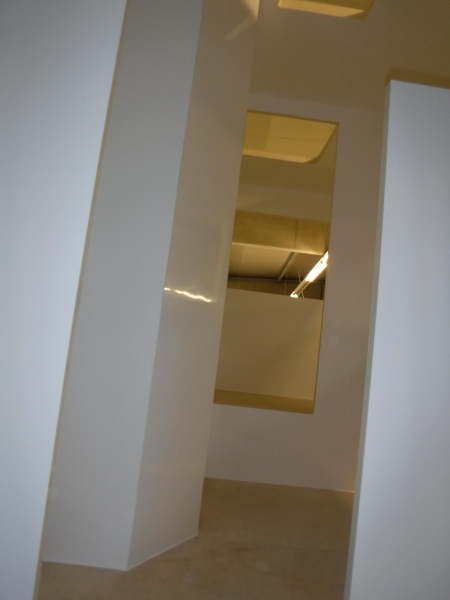

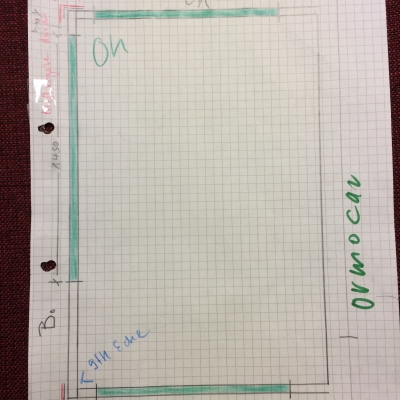

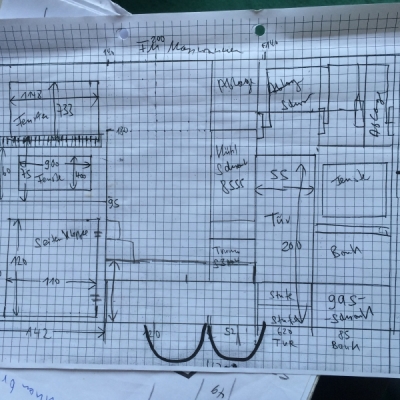

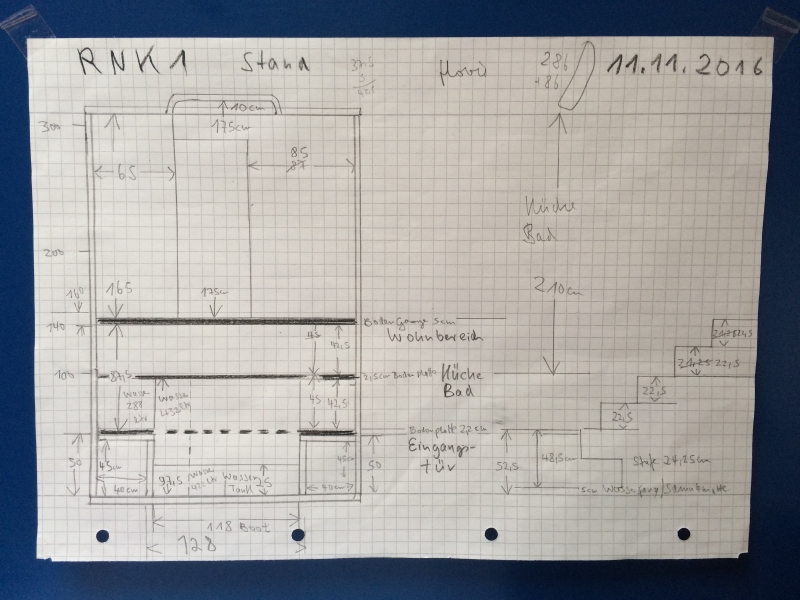

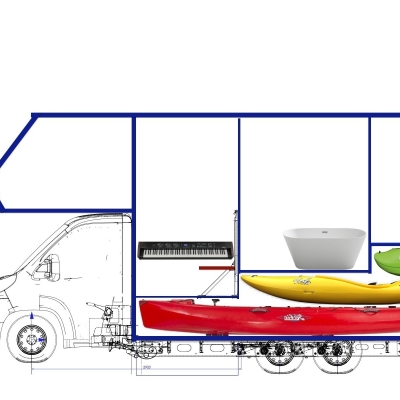

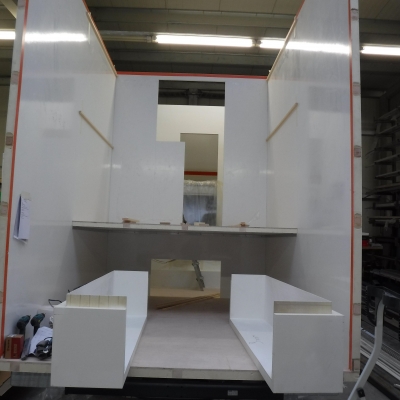

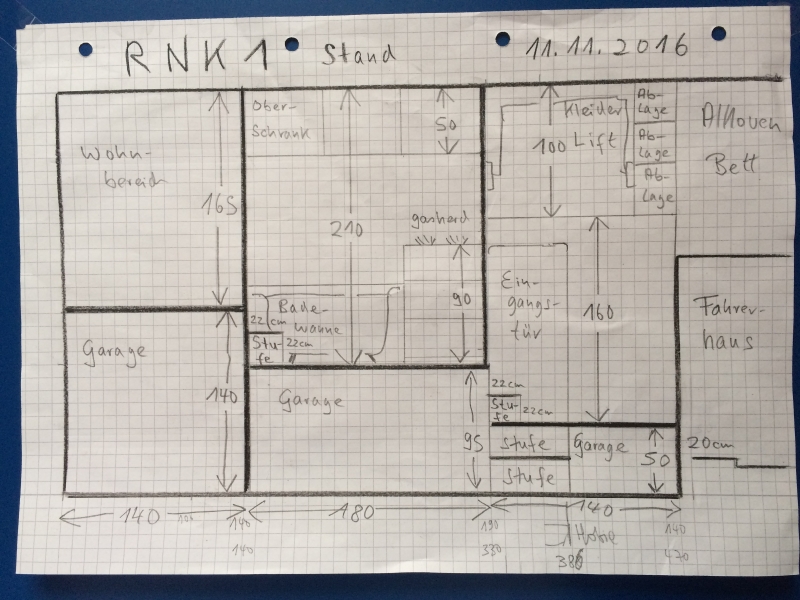

Grundriss

Erläuterung Grundriss

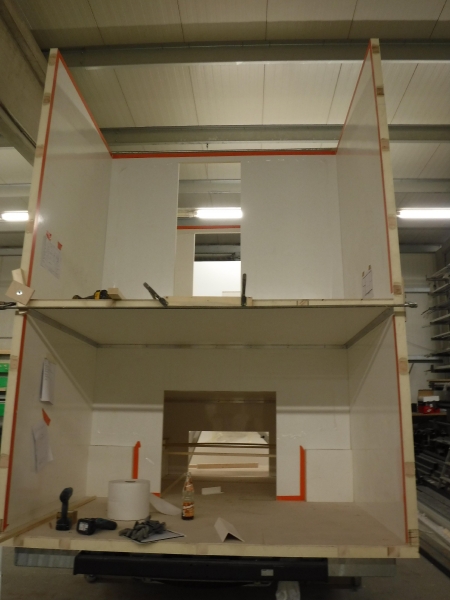

EBENE 3 Oberkante 130cm

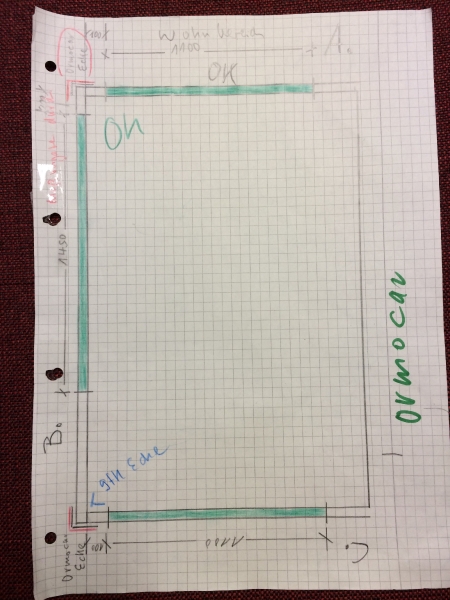

Wohnbereich Länge:142 cm Breite:214cm Höhe:180cm

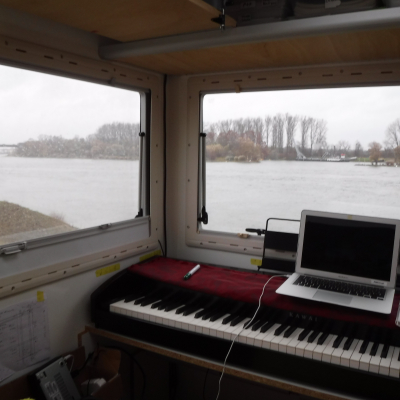

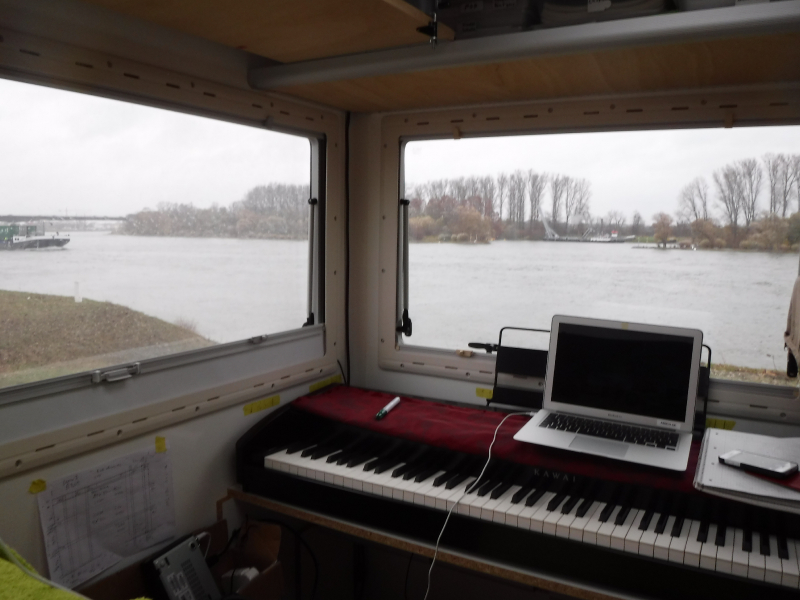

Fahreseite: E-Piano, Fenster Seitz S4 1100mmx700mm
Rückseite: Zugang zum Fenster Seitz S4 1450mm x 700mm
Beifahrerseite: Sitzbank 140cm x 80cm, Fenster Seitz S4 1100mm x 700mm
Dach: Ausguck Seitz HEKI 1 Dachfenster 960mm x 655mm
Die Bodenfläche des Wohnbereiches kann als Bett genutzt werden.

Aufnahmen für E-Piano und Sitzbank über Airline-Schiene und Querträger


Boden 50mm: oben 9mm Multiplex, 39mm PU-Schaum, unten 2mm GfK

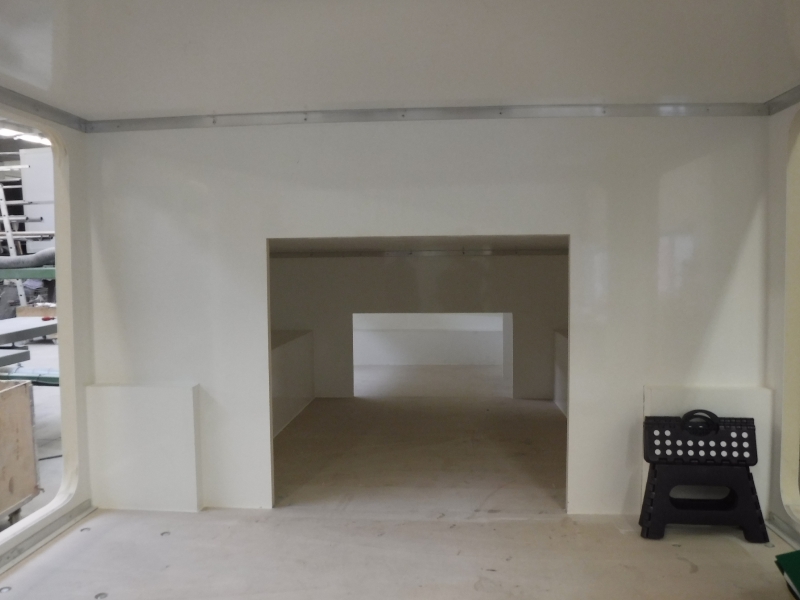

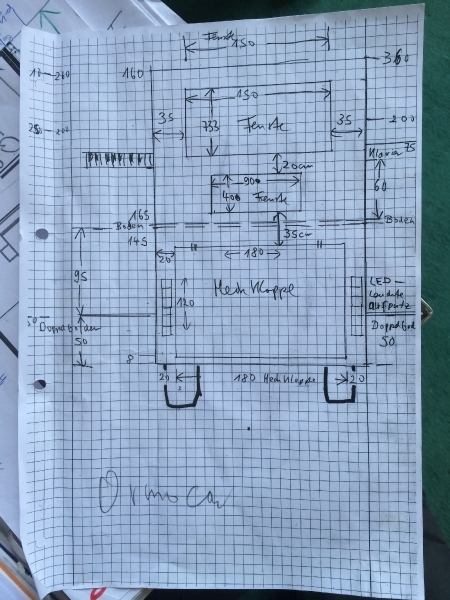

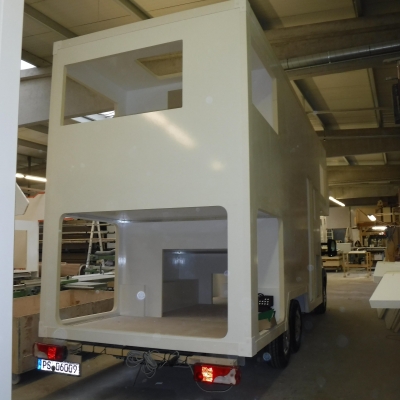

Unter der Ebene 3 befindet sich die Heckgarage L:142 B:214cm H:125cm.
Der Zugang erfolgt über eine Heckklappe B:184cm H:114cm und beidseitige Klappen B:114cm H:114m.

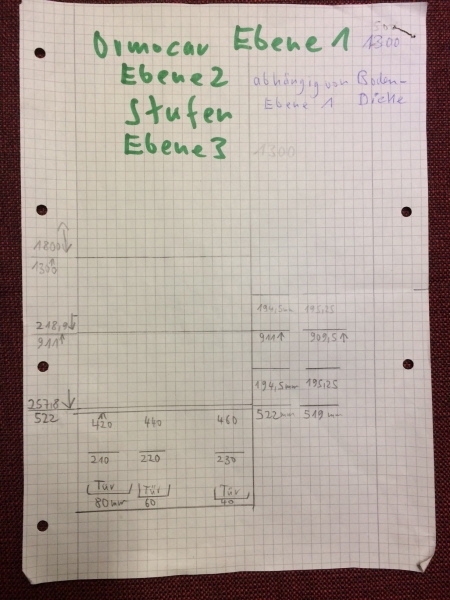

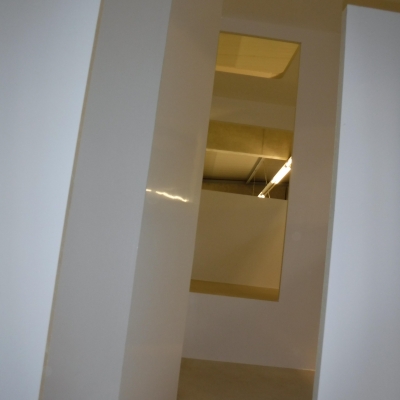

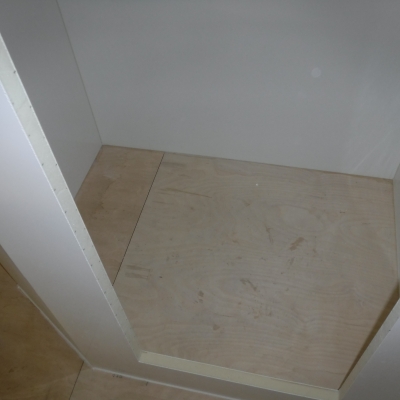

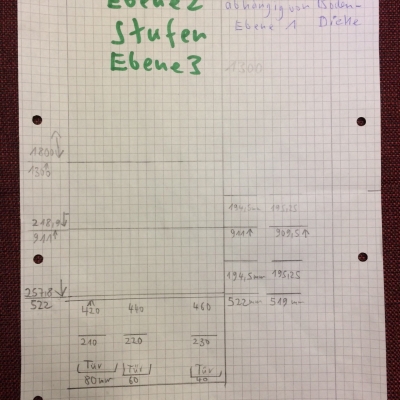

Ebene 3 und Ebene 2 verbinden zwei Stufen Höhe 19,5cm

--------------------------------------------------------------------------------
EBENE 2 Oberkante 91cm

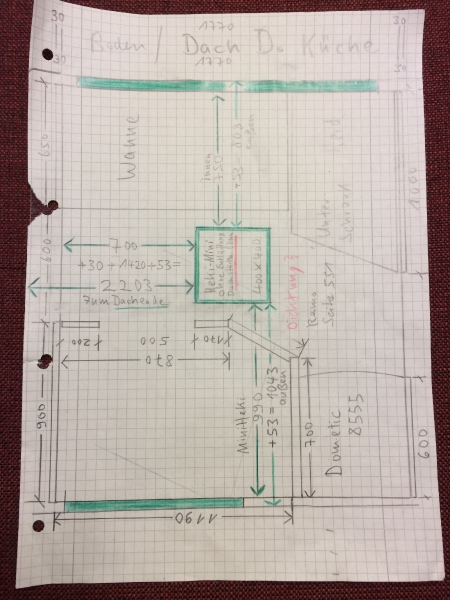

Küche/Bad Länge 177cm x Breite 214cm x Höhe 219cm

Fahrerseite:

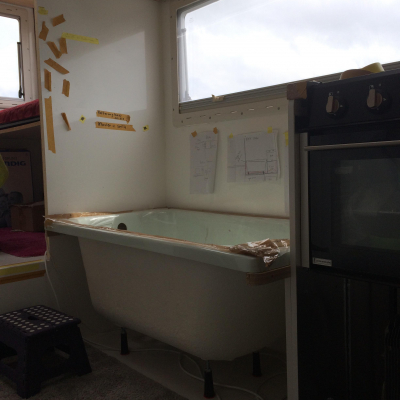

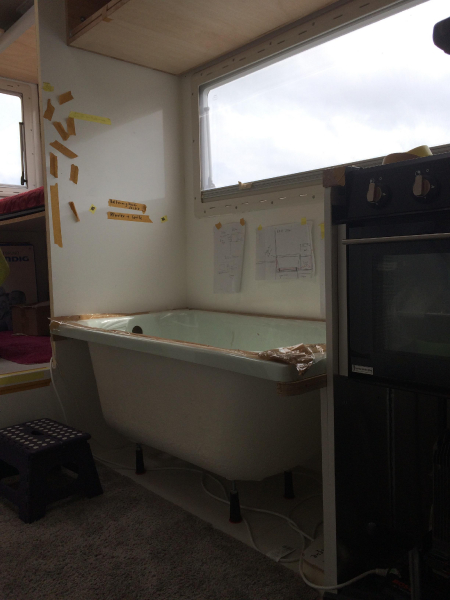

(Bade-)Wanne L:120cm B:68cm H:60
Über der (Bade-)Wanne sind rechts und links jeweils zwei senkrechte Airlineschienen montiert.
In die Airlineschienen lassen 120cm lange Querträger über der Badewanne einhängen.
Auf den zwei Querträgern lassen sich Arbeitsplatten, z.B. 60cm x 60cm auflegen.
Die Arbeitsplatten dienen als Küchenplatte, Esstisch, Schreibtisch, Arbeitsfläche, Werkbank, etc.
In die zwei Querträger können alternativ Geschirrspülbehälter eingehängt werden.
Bei der Benutzung mehrerer Querträger können mehrere übereinander liegende Ebenen geschaffen werden.
Das ermöglich eine viele Kombinationen für übereinander liegende Arbeitsplatten, Geschirrspülbehältern und sonstige Behälter für viele unterschiedliche Funktionen.

Die darunterliegende (Bade-)Wanne kann für alle Tätigkeiten mit Wasser genutzt werden: Kochvorbereitung wie Gemüse/Salat putzen, Abtropfen von nasser Bekleidung wie Skibekleidung oder Neoprenanzug, Wäsche waschen, Duschen und natürlich auch mal ein Vollbad nehmen.

Unter der (Bade-)Wanne ist der Abstellplatz für eine 2-stufige Leiter und den Staubsauger.

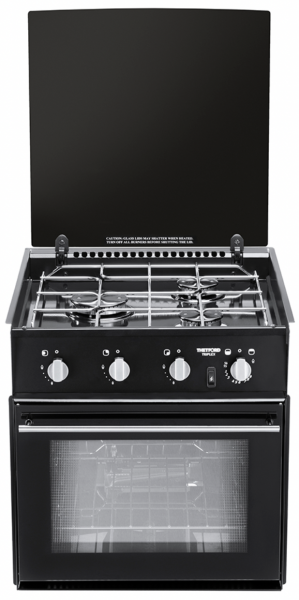

Rechts neben dem Bereich des Airline-Ablagesystemes schließ die Gaskocher/Grill Kombination an Breite 57cm x Tiefe 60cm

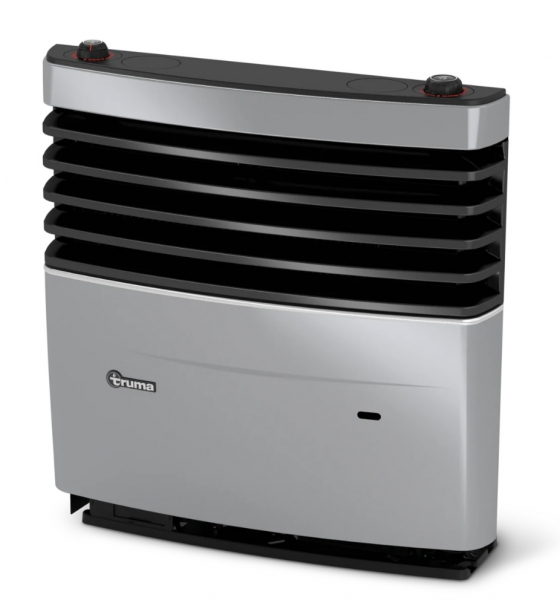

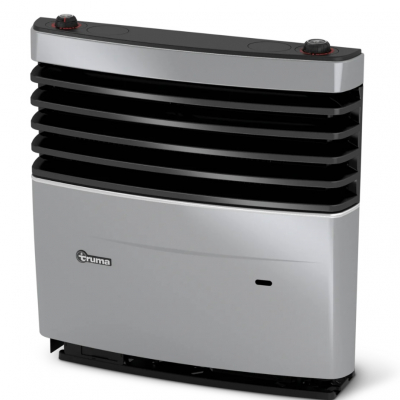

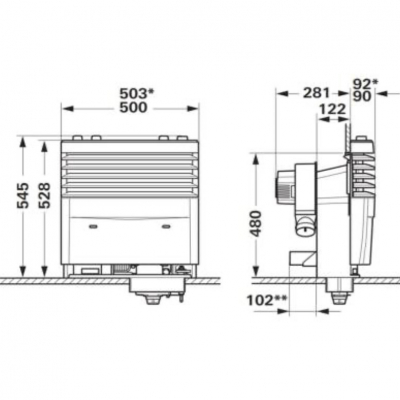

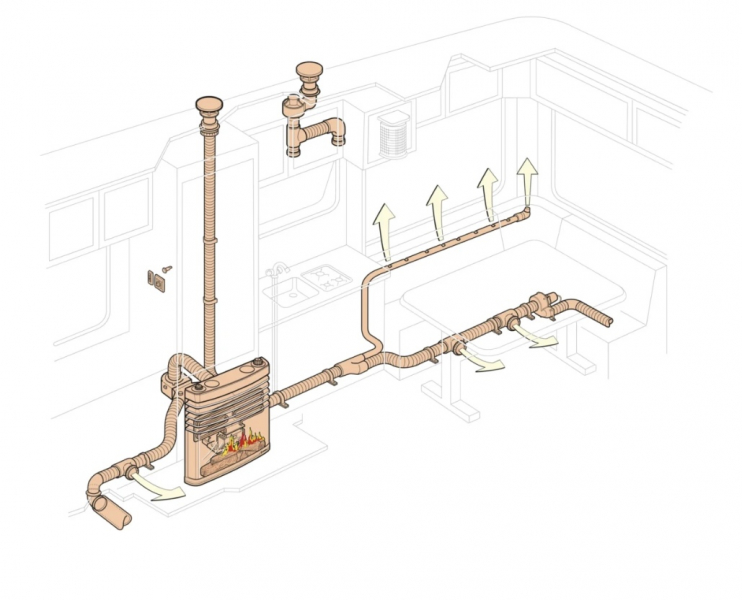

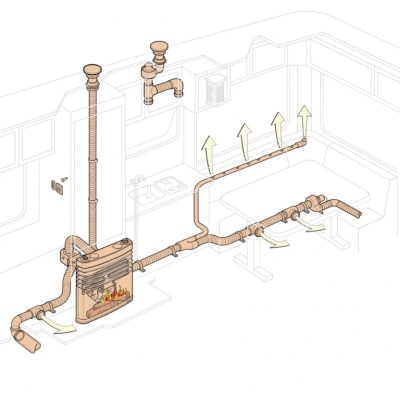

Darunter befindet sich die Truma S3004 Gasheizung.

Fenster über der (Bade-)Wanne und Gaskocher Seitz S4 1600mm x 600mm

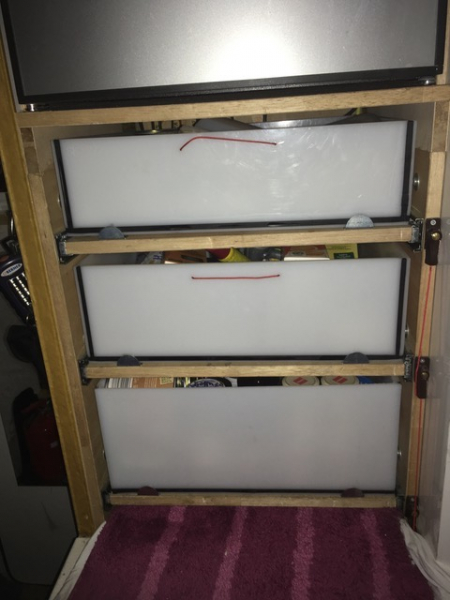

Über (Bade-)Wanne Gaskocher befinden sich 3 Oberschränke mit Auszügen und Klapptüren, Breite 177cm x Tiefe 50cm x Höhe 55cm


Beifahrerseite:

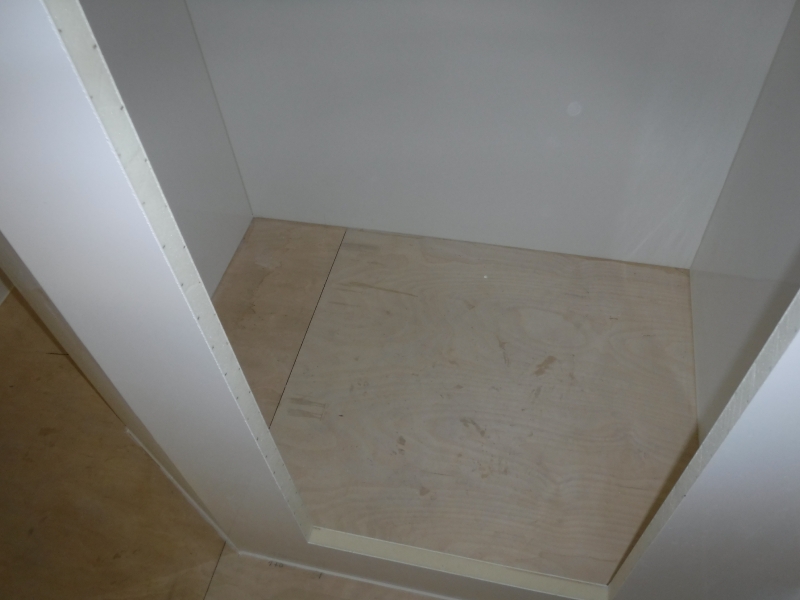

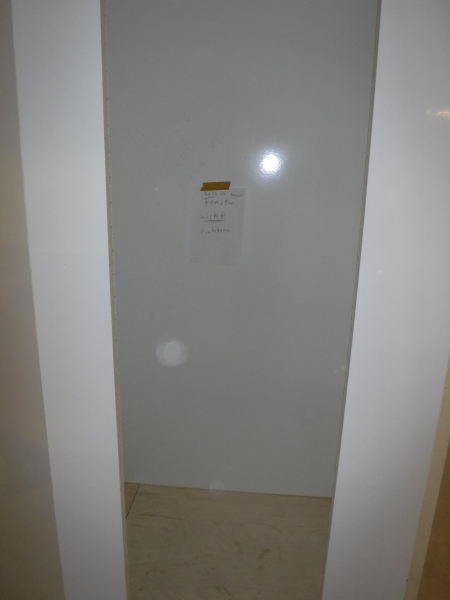

Dusche/Toilette/Waschbecken L:119cm B:87cm
Unterschrank, Oberschrank,
Fenster Seitz S4 900mm x 600mm

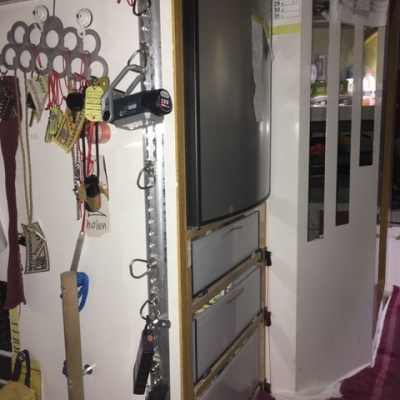

Links daneben ist der Bereich Kühlschrank
Oberschrank
Breite 55cm x Tiefe 60cm x Höhe 30cm

Kühlschrank
Breite 55cm x Tiefe 65cm x Höhe 125cm

Unterschrank
Breite 55cm x Tiefe 60cm x Höhe 60cm

Boden der 2ten Ebene 53mm: oben 12mm Multiplex, 39mm PU-Schaum, unten 2mm GfK

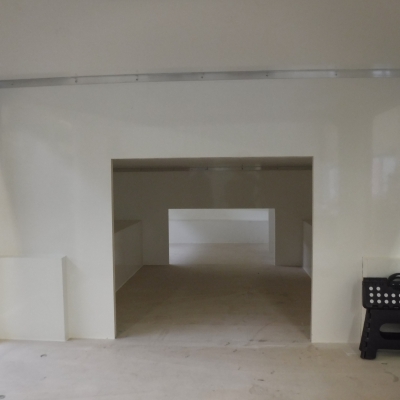

Unter der Ebene 2 befindet sich die Mittelgarage L:180 B:214cm H:85cm

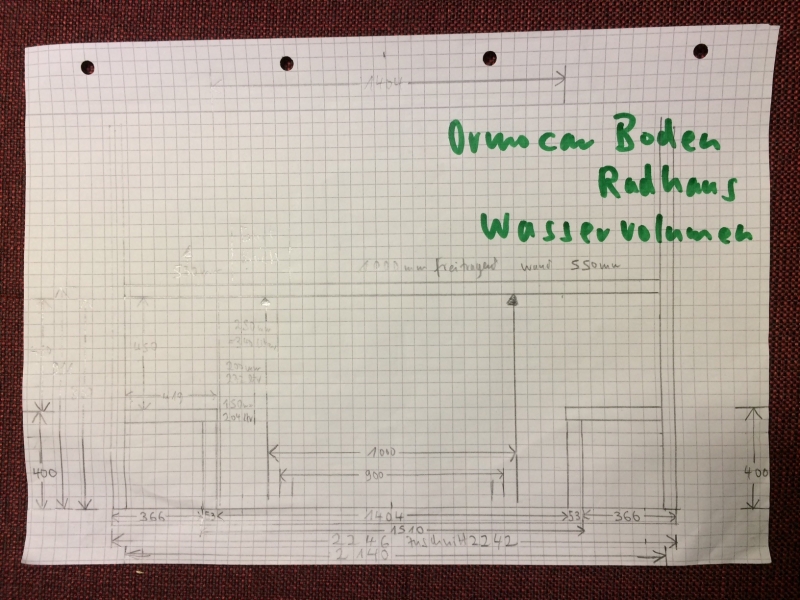

In der Mittelgarage befindet sich rechts und links jeweils ein Radhaus
[•Radhaus links Länge 177cm x Breite 41,9cm x Höhe 40cm] = [•Radhaus-Volumen 0,296652 m3]

Radhaus rechts Länge 177cm x Breite 41,9cm x Höhe 40cm = [•Radhaus-Volumen 0,296652 m3]
[•Summe Radhäuser-Volumen 0,593304m3]

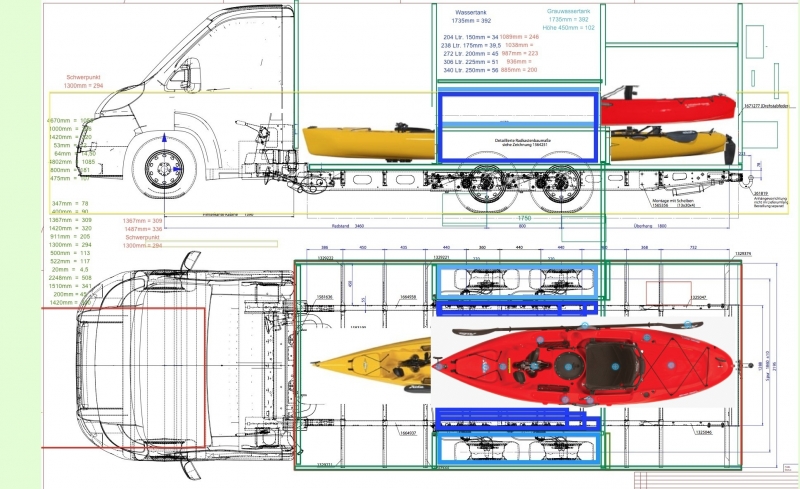

Der Zugang erfogt über die Heckgarage z.B. beim Einschieben von Booten.

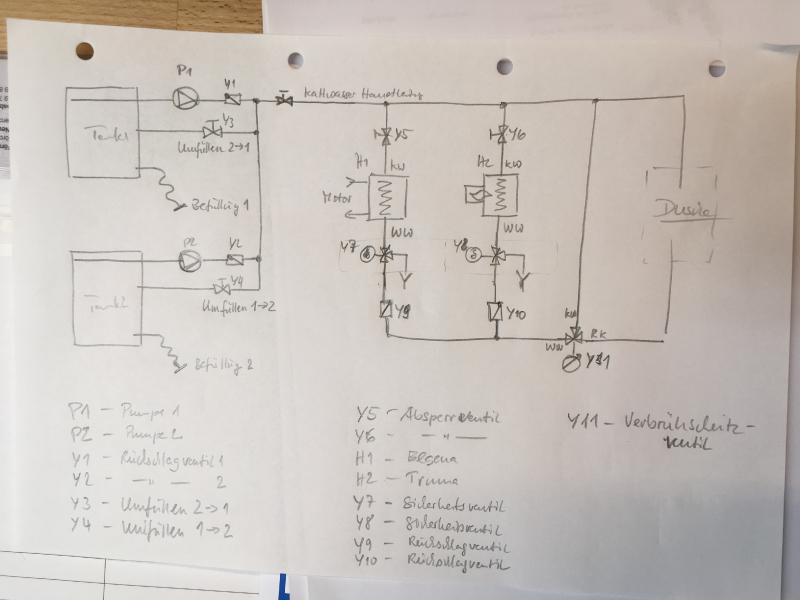

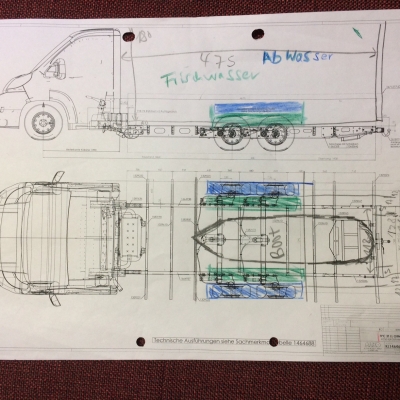

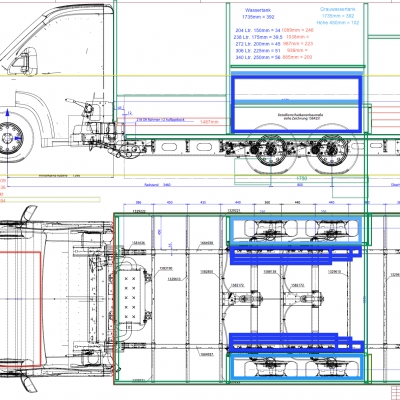

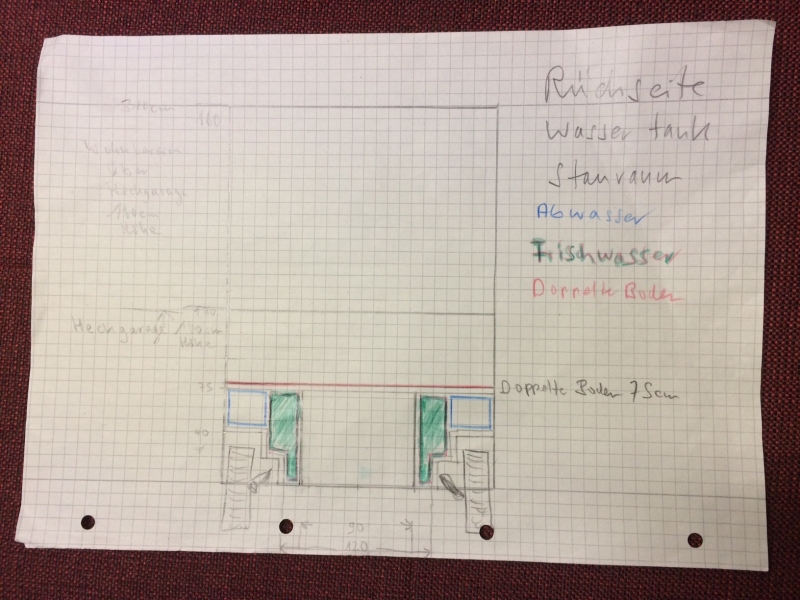

In der Mittelgarage befinden sich 2 Frischwassertanks und 2 Abwassertanks.

Ebene 2 und Ebene 1 verbinden zwei Stufen Höhe 19,5cm

--------------------------------------------------------------------------------
EBENE 1 Oberkante 52cm

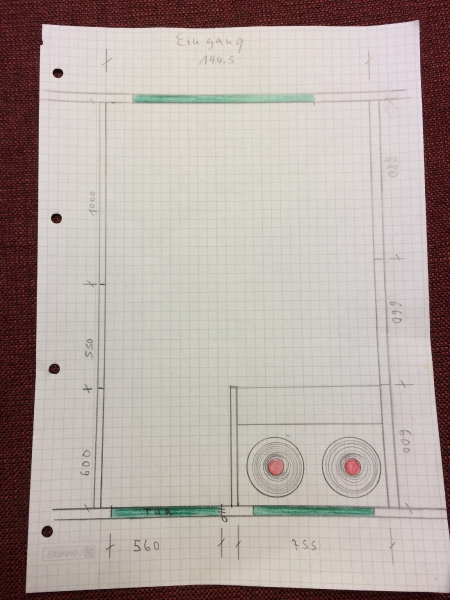

Eingang Länge 144,5cm x Breite 214cm x Höhe 258cm


Beifahrerseite:
Eingangstür Schnittmaß Breite 600mm x 2040mm ergibt lichtes Durchgangsmaß Breite 560mm x 2000mm Höhe

Ebene 1 und den Einstieg durch die Eingangstür verbinden zwei Stufen 22,5cm Höhe

Neben der Eingangstür ist eine Sitzbank B:75cm H:60cm, Seitz S4 Fenster 600mm x 600mm
Über der Sitzbank in der Höhe von 160cm befindet sich ein Kleiderschrank mit Kleiderlift B:75cm.

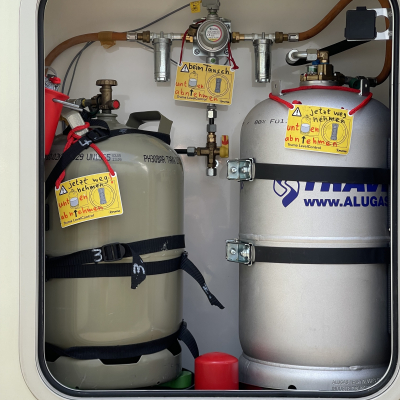

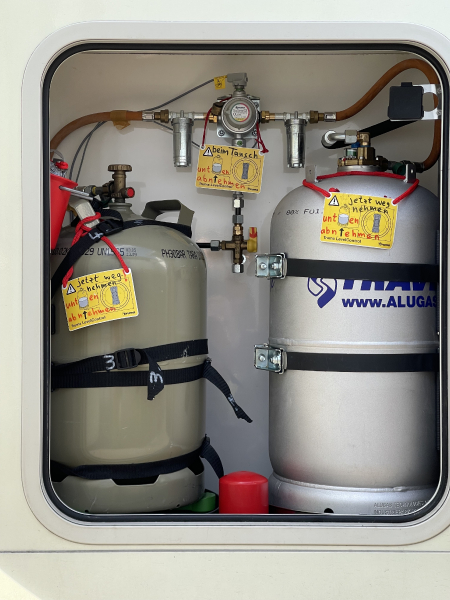

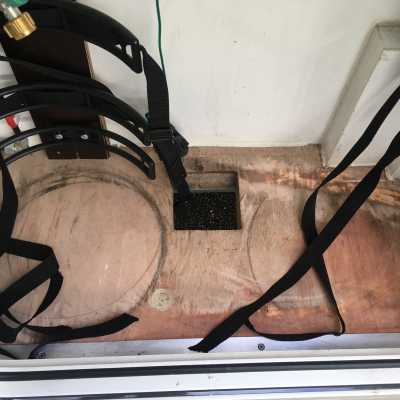

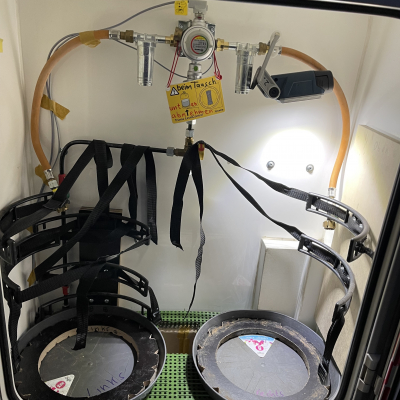

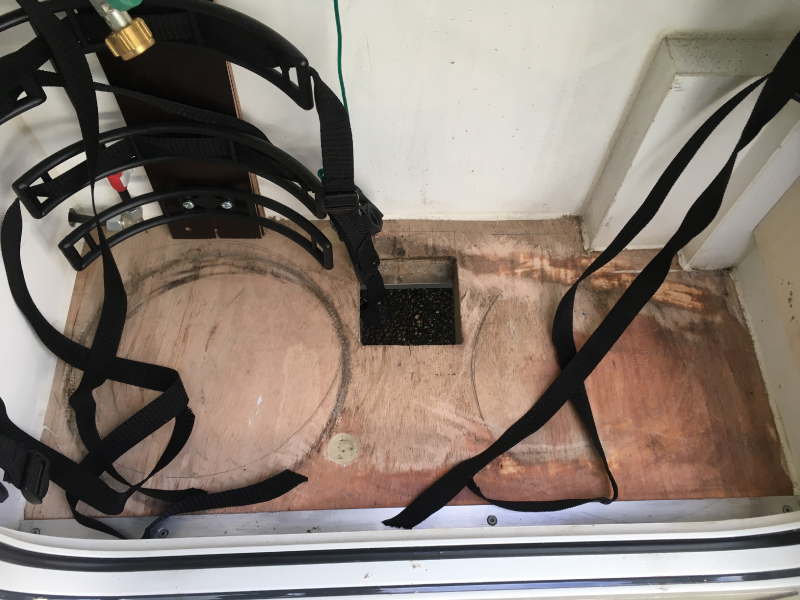

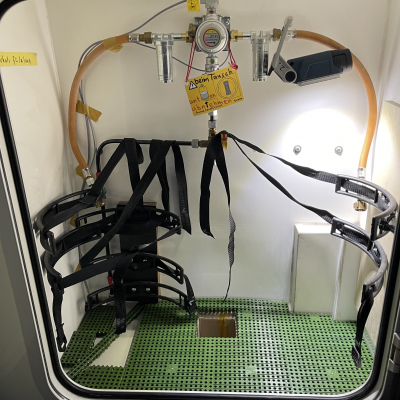

Unter der Sitzbank befindet sich der Gaskasten mit 2x11kg Gasflaschen

Fahrerseite:
Raum zur freien Verfügung
Fenster Seitz S4 1000mm x 800mm
Am Fenster wäre ein alternativer Platz für das E-Piano oder für eine Sitzbank.
In der Höhe von 160cm über dem Raum zu freien Verfügung befindet sich ein Kleiderschrank mit Kleiderlift Breite 90cm.
Rechts neben dem Kleiderschrank befindet sich ein vom Alkoven zugänglicher Wäscheschrank Breite 60cm x Tiefe 44,5cm x Höhe 100cm

Boden 22mm Multiplex

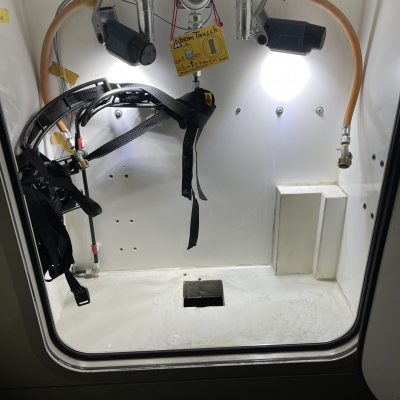

Unter der Ebene 1 befindet sich die Frontgarage Länge 144,5cm x Breite 214cm x Höhe 50cm
Der Zugang erfolgt über die Heckgarage z.B. beim Einschieben von Booten
oder über eine Klappe auf der Fahrerseite Breite 100cm x Höhe 70cm oder über den Boden der Ebens 1welcher komplett geklappt oder entfernt werden kann.




Zwischen der Ebene 1 und Ebene Alkoven ist 128cm Abstand.

--------------------------------------------------------------------------------
EBENE Alkoven Oberkante 130cm
Alkoven-Boden L:173cm B:214cm H:133cm
Bett Länge 210cm x 140cm Breite

Fahrerseite und Beifahrerseite Fenster Seitz S4 1100mm x700mm
Zugang zum Wäscheschrank Fahrerseite

Oberschränke vorne
Dach Ausguck Seitz HEKI 1 Dachfenster

--------------------------------------------------------------------------------
EBENE Fahrerhaus
Zwischen Ebene 1 und Ebene Fahrerhaus befindet sich eine Schiebetür und eine Stufe 30cm




=========================================
Berechnung RNK

EBENE 3
[•Wohnbereich Länge 142cm x Breite 214cm] = [•Wohnbereich-Fläche 3,0388m2 Quadratmeter]
[•Wohnbereich-Fläche 3,0388m2 Quadratmeter] x Höhe 180cm = [•Wohnbereich-Volumen 5,4698m3 Kubikmeter]

[•Garage Länge 142cm x Breite 214cm] = [•Garage-Fläche 3,0388m2 Quadratmeter]
[•Garage-Fläche 3,0388m2 Quadratmeter] x Höhe 125cm = [•Garage-Volumen 3,7985m3 Kubikmeter]

=========================================
EBENE 2
[•Küche/Bad Länge 177cm x Breite 214cm] = [•Küche/Bad-Fläche 3,7978m2 Quadratmeter]
[•Küche/Bad-Fläche 3,7878m2 Quadratmeter] x Höhe 219cm = [•Küche/Bad-Volumen 8,295282m3 Kubikmeter]

[•Mittelgarage Länge 177cm x Breite 214cm] = 3,7878m2 = [•Mittelgarage-Fläche 3,7878m2 Quadratmeter]
[•Mittelgarage-Fläche 3,7878m2 Quadratmeter] x Höhe 85 = Mittelgarage-Volumen 3,21963m3 Kubikmeter
minus [•Summe Radhäuser-Volumen 0,593304m3] =
[•Mittelgarage-Volumen nutzbar 2,626326m3 Kubikmeter]

=========================================
EBENE 1
[•Eingang Länge 144,5 x Breite 214cm] = [•Eingang-Fläche 3,0923m2 Quadratmeter]
[•Eingang-Fläche 3,0923m2 Quadratmeter] x Höhe 258cm = [•Eingang-Volumen 7,978134m3 Kubikmeter]

[•Frontgarage Länge 144,5 x Breite 214cm] = [•Frontgarage-Fläche 3,0923m2 Quadratmeter]
[•Frontgarage-Fläche 3,0923m2 Quadratmeter] x Höhe 50cm = [•Frontgarage-Volumen 1,54615m3 Kubikmeter]

In der Frontgarage befindet sich die Umbauung des zwei Triebkopfanschlüsse
[•Umbauung Länge 16,5cm x Breite 156cm] = [•Umbauung-Fläche 0,2574m2 Quadratmeter]
[•Umbauung-Fläche 0,2574m2 Quadratmeter] x Höhe 25cm = [•Umbauung-Volumen 0,06435m3 Kubikmeter]


[•Frontgarage-Volumen 1,54615m3 Kubikmeter]
MINUS
[•Umbauung-Volumen 0,06435m3 Kubikmeter]
BLEIBT
[•Frontgarage-Volumen nutzbar 1,4818m3 Kubikmeter]

=========================================
EBENE Alkoven
[•Alkoven-Boden Länge 173cm x Breite 214cm = [•Alkoven-Fläche 3,7022m2 Quadratmeter]
[•Alkoven-Fläche 3,7022m2 Quadratmeter] x Höhe 133cm = [•Alkoven-Volumen 4,923926m3 Kubikmeter]

=========================================

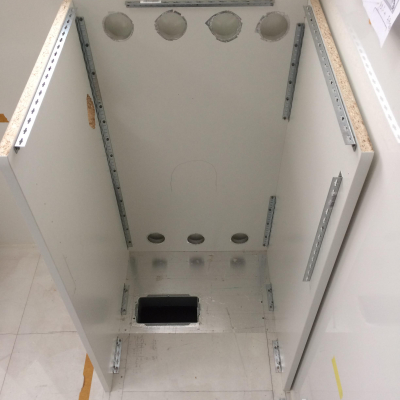

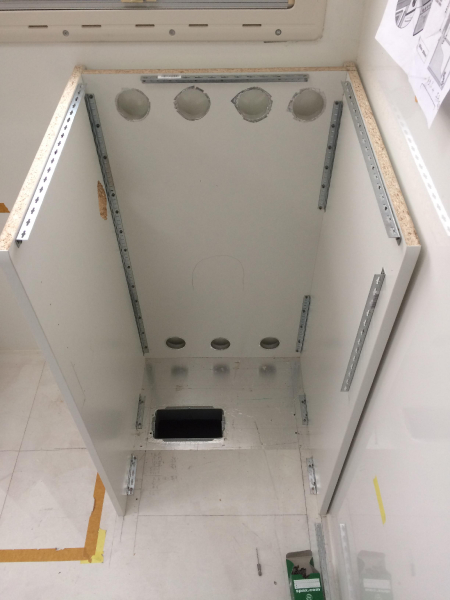

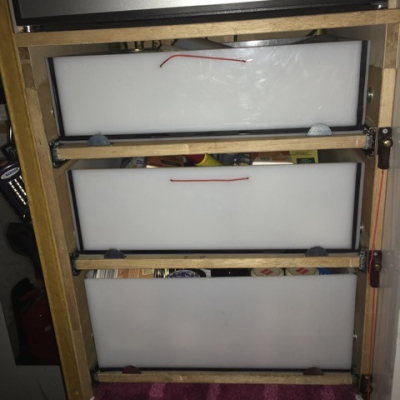

Möbelbau

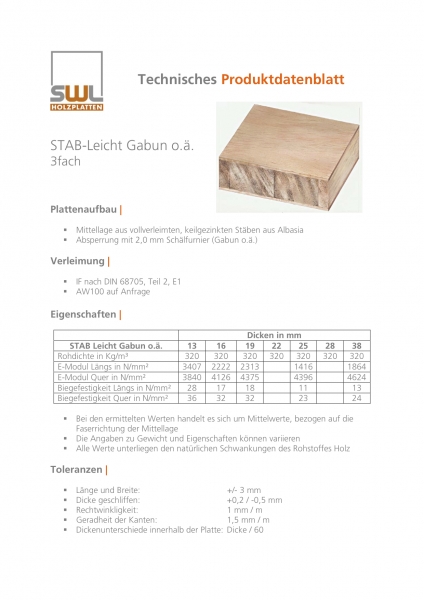

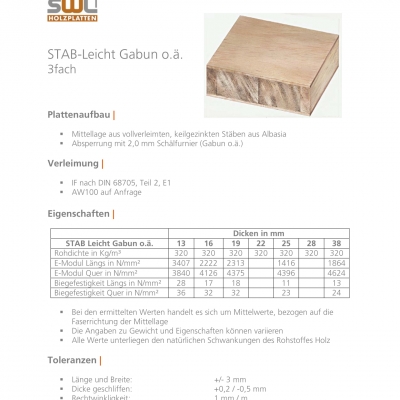

Material des Möbelbaus 19mm SWL Tischlerplatte Leichtbau 320 kg pro Kubikmeter 2mm Gabun - 15mm Albasia - 2mm Gabun
Sonstiges
Berechnung [•RNK Möbel]
[•Möbel Breite cm x Tiefe cm] = [•Möbel Fläche m2 Quadratmeter]
[•Möbel Fläche cm2 Quadratmeter] x Höhe cm = [•Möbel Volumen m3 Kubikmeter]

[• ]



======================
Ebene 3
[•Oberschrank-FS Fahrerseite]

[•Oberschrank-FS Breite 142cm x Tiefe 40cm] = [•Oberschrank-FS-Fläche 0,568m2 Quadratmeter]
[•Oberschrank-FS-Fläche 0,568m2 Quadratmeter] x Höhe 30cm = [•Oberschrank-FS-Volumen 0,1704m3 Kubikmeter]

--------------------------
Arbeitsfläche über E-Piano
[•Arbeitsfläche über E-Piano Breite 138cm x Tiefe 46cm] = [•Arbeitsfläche über E-Piano-Fläche 0,6348m2 Quadratmeter]

E-Piano
[•E-Piano Breite 138cm x Tiefe 46cm x Höhe 19cm]
[•Höhe Füße E-Piano 70cm]
[•Höhe E-Piano + Höhe E-Piano-Füße] = 19cm+70cm = 89cm

Ablagefläche unter E-Piano
[•Ablagefläche unter E-Piano Breite 138cm x Tiefe 46cm] = [•Ablagefläche unter E-Piano-Fläche 0,6348m2 Quadratmeter]
[•Ablagefläche unter E-Piano-Fläche 0,6348m2 Quadratmeter] x Höhe 70cm = [•Ablagefläche unter E-Piano-Volumen 0,44436m3 Kubikmeter]

--------------------------

[•Oberschrank-Mitte]
[•Oberschrank-Mitte Breite 142cm x Tiefe 40cm] = [•Oberschrank-Mitte-Fläche 0,568m2 Quadratmeter]
[•Oberschrank-Mitte-Fläche 0,568m2 Quadratmeter] x Höhe 30cm = [•Oberschrank-Mitte-Volumen 0,1704m3 Kubikmeter]

---------------------
[•Oberschrank-BS Beifahrerseite]
[•Oberschrank-BS Breite 142cm x Tiefe 40cm] = [•Oberschrank-BS-Fläche 0,536m2 Quadratmeter]
[•Oberschrank-BS-Fläche 0,536m2 Quadratmeter] x Höhe 30cm = [•Oberschrank-BS-Volumen 0,1608m3 Kubikmeter]

[•Bank-BS Beifahrerseite]
[•Bank-BS Breite 142cm x Tiefe 60cm] = [•Bank-FS-Fläche 0,852m2 Quadratmeter]
[•Bank-BS-Fläche 0,852m2 Quadratmeter] x Höhe 60cm = [•Bank-BS-Volumen 0,5112m3 Kubikmeter]


Ablagefläche unter Bank-BS Beifahrerseite
[•Ablagefläche unter Bank-BS Breite 142cm x Tiefe 60cm] = [•Ablagefläche unter Bank-BS-Fläche 0,852m2 Quadratmeter]
[•Ablagefläche unter Bank-BS-Fläche 0,852m2 Quadratmeter] x Höhe 60cm = [•Ablagefläche unter Bank-BS-Volumen 0,5112m3 Kubikmeter]

Ablagefläche unter E-Piano + Ablagefläche unter Bank-BS Beifahrerseite = Zusatzbett 142

======================

Ebene 2

[•Oberschrank-FS Breite 177cm x Tiefe 52cm] = [•Oberschrank-FS-Fläche 0,9204m2 Quadratmeter]
[•Oberschrank-FS-Fläche 0,9204m2 Quadratmeter] x Höhe 55cm = [•Oberschrank-FS-Volumen 0,505622m3 Kubikmeter]

[•Kühlschrank-Oberschrank Breite 55 ?cm x Tiefe 55cm] = [•Kühlschrank-Oberschrank-Fläche ?m2 Quadratmeter]
[•Kühlschrank-Oberschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Oberschrank-Volumen ?m3 Kubikmeter]

[•Kühlschrank Breite ?cm x Tiefe ?cm] = [• Kühlschrank-Fläche ?m2 Quadratmeter]
[•Kühlschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Volumen ?m3 Kubikmeter]

[•Kühlschrank-Unterschrank Breite ?cm x Tiefe ?cm] = [• Kühlschrank-Unterschrank-Fläche ?m2 Quadratmeter]
[•Kühlschrank-Unterschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Unterschrank-Volumen ?m3 Kubikmeter]


[•Herd Breite ?cm x Tiefe ?cm] = [• Herd-Fläche ?m2 Quadratmeter]
[•Herd-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Herd-Volumen ?m3 Kubikmeter]


======================
Ebene 1
[•Kleiderschrank-FS Fahrerseite]
[•Kleiderschrank-FS Breite 90cm x Tiefe 60cm] = [•Kleiderschrank-FS-Fläche 0,54m2 Quadratmeter]
[•Kleiderschrank-FS-Fläche 0,54m2 Quadratmeter] x Höhe 100cm = [•Kleiderschrank-FS-Volumen 0,54m3 Kubikmeter]

[•Wäscheschrank-FS Fahrerseite] Zugang von Alkoven
[•Wäscheschrank-FS Breite 70cm x Tiefe 40cm] = [•Wäscheschrank-FS-Fläche 0,28m2 Quadratmeter]
[•Wäscheschrank-FS-Fläche 0,28m2 Quadratmeter] x Höhe 95cm = [•Wäscheschrank-FS-Volumen 0,266m3 Kubikmeter]


[•Sitzbank-FS Fahrerseite]
[•Sitzbank-FS Breite 90cm x Tiefe 60cm] = [•Sitzbank-FS-Fläche 0,54m2 Quadratmeter]
[•Sitzbank-FS-Fläche 0,54m2 Quadratmeter] x Höhe 60cm = [•Sitzbank-FS-Volumen 0,324m3 Kubikmeter]
-----------------
[•Kleiderschrank-BF Beifahrerseite]
[•Kleiderschrank-BF Breite 80cm x Tiefe 60cm] = [•Kleiderschrank-F-Fläche 0,48m2 Quadratmeter]
[•Kleiderschrank BF-Fläche 0,48m2 Quadratmeter] x Höhe 100cm = [•Kleiderschrank-BF-Volumen 0,48m3 Kubikmeter]

[•Sitzbank-BF Beifahrerseite]
[•Sitzbank-BF Breite 60cm x Tiefe 60cm] = [•Sitzbank-BF-Fläche 0,36m2 Quadratmeter]
[•Sitzbank-BF-Fläche 0,36m2 Quadratmeter] x Höhe 60cm = [•Sitzbank-BF-Volumen 0,216m3 Kubikmeter]
-----------------

Ebene Alkoven


--------------------------
[•Oberschrank-Mitte]
[•Oberschrank-Mitte Breite 212cm x Tiefe 60cm] = [•Oberschrank-Mitte-Fläche 1,272m2 Quadratmeter]
[•Oberschrank-Mitte-Fläche 1,272m2 Quadratmeter] x Höhe cm = [•Oberschrank-Mitte-Volumen m3 Kubikmeter]
--------------------------


Schlafbereich
[•Matratze Breite 140cm x Länge 210cm] = [•Matratze-Fläche 2,94 Quadratmeter]
[•Matratze-Fläche 2,94 m2 Quadratmeter] x Höhe 20cm = [•Matratze-Volumen 0,588m3 Kubikmeter]

[•Schlafbereich Breite 140cm x Tiefe 210cm] = [•Schlafbereich-Fläche 2,94 Quadratmeter]
[•Schlafbereich-Fläche 2,94 m2 Quadratmeter] x Höhe cm = [•Schlafbereich-Volumen m3 Kubikmeter]

Kocher

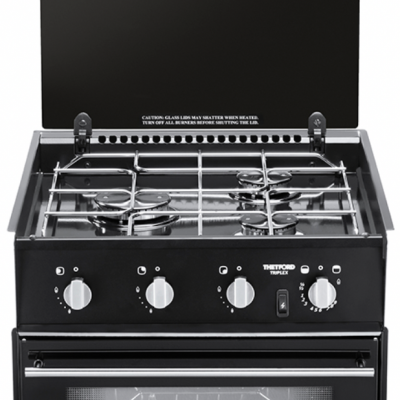

Kocher Thetford Triplex Gas 3 Flammen Herd + Grill + Backofen
Gasinstallation 2x 11kg Gasflasche
Sonstiges
Berechnung RNK
=================

Küche

Oberschrank
Oberschrank Länge ?cm x Breite ?cm = [•Oberschrank-Fläche ?m2 Quadratmeter]
[•Oberschrank-Fläche Unterschrankm2 Quadratmeter] x Höhe Oberschrank cm = [•Oberschrank-Volumen ?m3 Kubikmeter]

Einschubhöhe
Zugriff
---------------------
Küchen

Wanne
Wanne Länge 120cm x Breite 65cm = [•Wanne-Fläche 0,78m2 Quadratmeter]
[•Wanne-Fläche 0,78m2 Quadratmeter] x Höhe Wanne 60cm = [•Wanne-Volumen 0,468m3 Kubikmeter]
---------------------

Gaskocher
Gaskocher Länge ?cm x Breite ?cm = [•Gaskocher-Fläche ?m2 Quadratmeter]
[•Gaskocher-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Gaskocher-Volumen ?m3 Kubikmeter]
------------------------
Unterschrank
Unterschrank Länge ?cm x Breite ?cm = [•Unterschrank-Fläche ?m2 Quadratmeter]
[•?-Fläche Unterschrankm2 Quadratmeter] x Höhe Unterschrank cm = [•Unterschrank-Volumen ?m3 Kubikmeter]

Einschubhöhe
Zugriff

---------------------

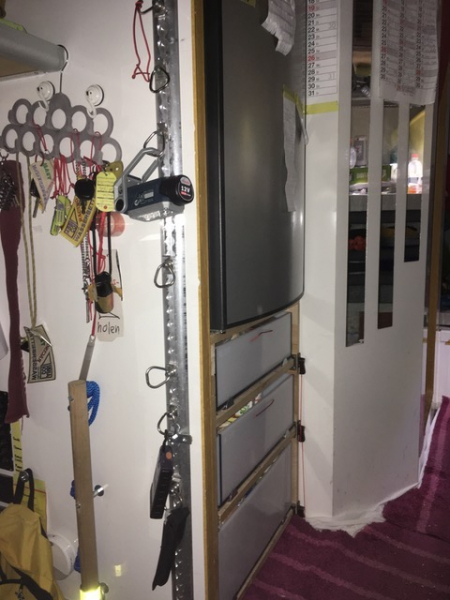

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank DOMETIC RMD 8555
Sonstiges
Berechnung RNK
====================
Ebene 2
Kühlschrank-Oberschrank Länge ?cm x Breite ?cm = [•Kühlschrank-Oberschrank-Fläche ?m2 Quadratmeter]
[•Kühlschrank-Oberschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Oberschrank-Volumen ?m3 Kubikmeter]

Kühlschrank Länge ?cm x Breite ?cm = [•Kühlschrank-Fläche ?m2 Quadratmeter]
[•Kühlschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Volumen ?m3 Kubikmeter]

Kühlschrank-Unterschrank Länge ?cm x Breite ?cm = [•Kühlschrank-Unterschrank-Fläche ?m2 Quadratmeter]
[•Kühlschrank-Unterschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Kühlschrank-Unterschrank-Volumen ?m3 Kubikmeter]
-----------------

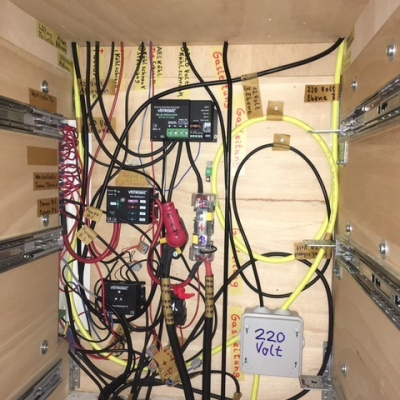

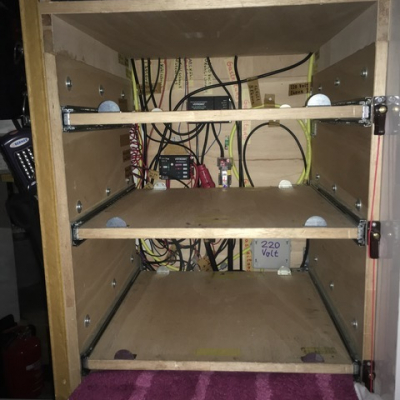

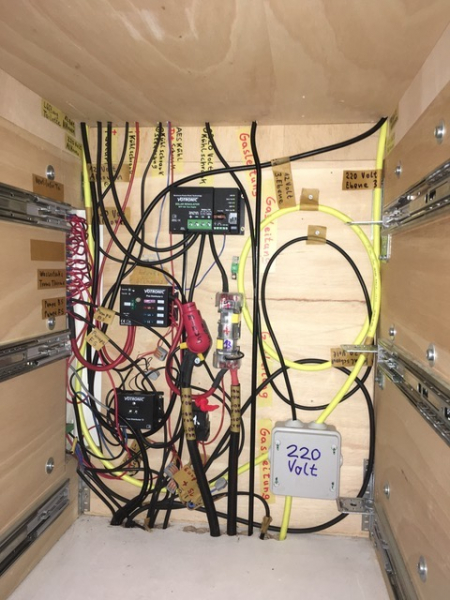

Stromkonzept

Stromspannung im Chassis 12 Volt
Stromspannung im Aufbau 12 Volt
110V / 230V im Aufbau? Ja
Wechselrichter Votronic SMI 1200 ST-NVS
Sontiges
Beleuchtung
BOSCH LED Lampen Professional GLI 12Volt mit 2 Ampere Li-Ion Akku
4 Stück TYP 300 300 Lux
7 Stück TYP 330 350 Lux

11x 2 Ampere = 22 Ampere zusätzliche Batteriekapazität
Die Lampen können an jeder Positionen im Fahrzeug angebracht werden.




? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter]
[• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter]

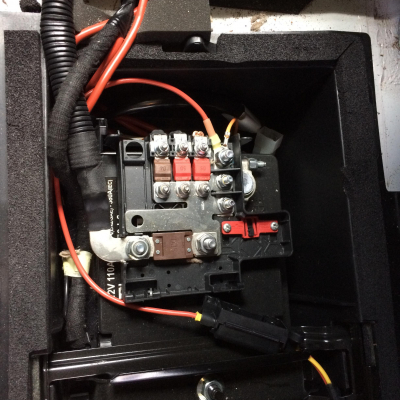

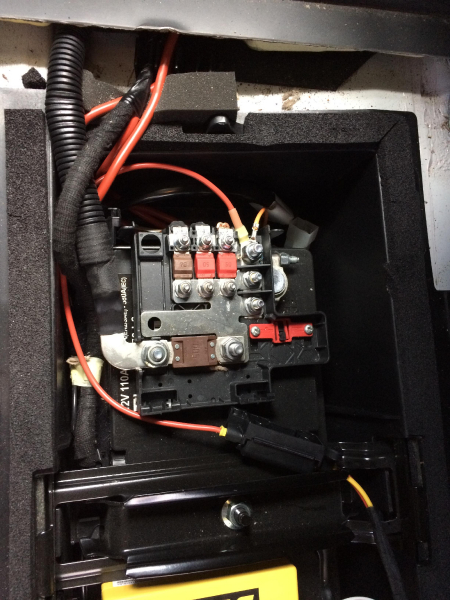

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 2x 200 Ah
Batterietyp Liontron LiFePO4 LX Smart BMS 200Ah
Batterieladegerät für Aufbaubatterien Votronic VAC Triple 45
Batterieüberwachung Votronic Shunt
Sonstiges
Batterie
Länge 47cm x Breite 25cm = [• ?-Fläche ?m2 Quadratmeter]
[• ?-Fläche ?m2 Quadratmeter] x Höhe 28cm = [•?-Volumen ?m3 Kubikmeter]

220 Volt Wandler
? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter]
[• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter]

12 Volt Ladegerät
? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter]
[• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter]

Stromgewinnung

Solarkapazität 3x Büttner POWER LINE 120 Watt 1329mm x 530mm x 33mm / ersetzen defekte 3x 135 Watt ETFE Solarpanel flexibel, 1477mm x 540mm x 3mm / zusätzlich ein variabel einsetzbares Modul SUNBEAMsystem Nordic N100F 100 Watt

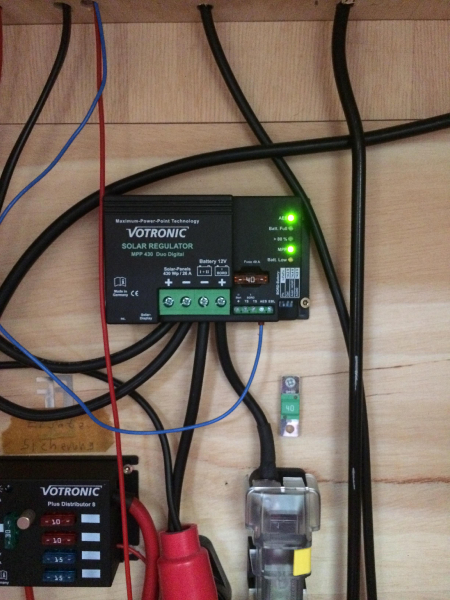

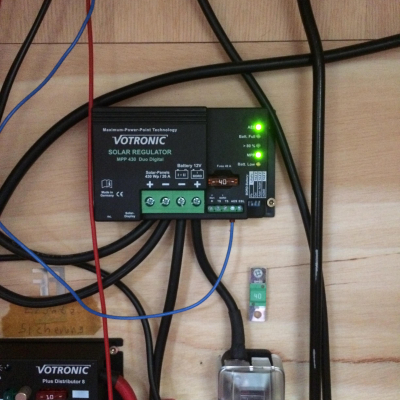

Solarregler Votronic MBB 430
Brennstoffzelle Nein
Generator Honda EU 10i Stromgenerator 230 V 1000 VA

Heizung

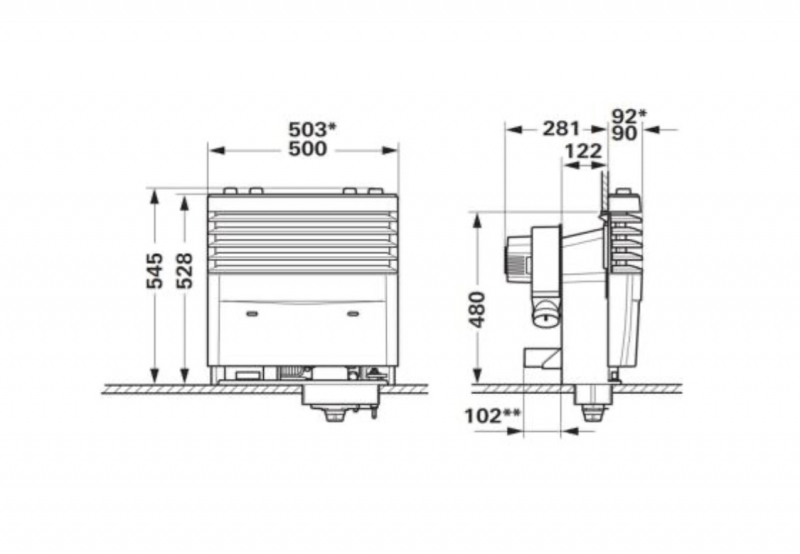

Hersteller und Typ der Heizung Truma S 3004 Gasheizung, keine Elektronik - benötigt zum Betrieb keinen Strom; Luftkasten seitlich,
Warmwasseraufbereitung ELGENA 30 Liter Wärmetauscher 220 Volt + Truma Gasboiler 10 Ltr
Fahrerhausheizung Webasto Thermo Top C Warmluft
Sonstiges
Gasverbrauch der Truma S 3004 Gasheizung
Die Truma S 3004 hat eine Brennkammer mit einer Zündflamme.
Der Minimumgasverbrauch durch die Zündflamme ist:
30 Gramm Gas pro Stunde;
720 Gramm Gas am Tag;
Eine Gasflasche mit 11000 Gramm reicht im Betrieb mit einer Zündflamme maximal 15 Tage;

Beim Minimumgasverbrauch durch die Zündflamme ist:
Temperatur im Innenraum plus +12 Grad bei minus -1 Grad Außentemperatur;
Temperatur im Innenraum plus +10 Grad bei minus -10 Grad Außentemperatur


Gasverbrauch der Truma S 5000 Gasheizung
Die Truma S 5000 hat zwei Brennkammern mit jeweils einer Zündflamme.
Der Minimumgasverbrauch durch zwei Zündflamme ist dann:
60 Gramm Gas pro Stunde;
1440 Gramm Gas am Tag;
Eine Gasflasche mit 11000 Gramm reicht im Betrieb mit zwei Zündflammen maximal in 7,5 Tage.

Gasanlage

Erläuterung Gasanlage
A must to have, but hopefully never a must to use.

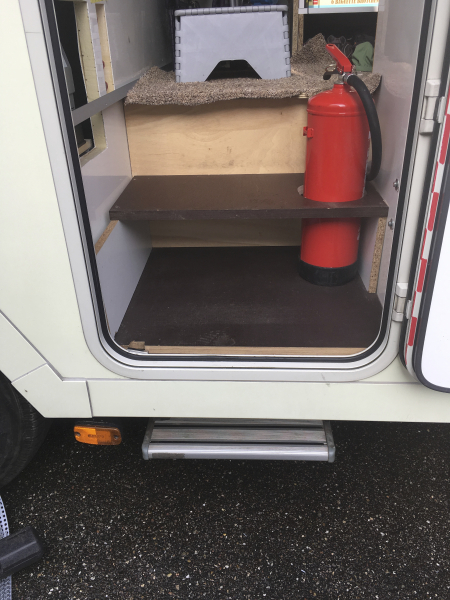

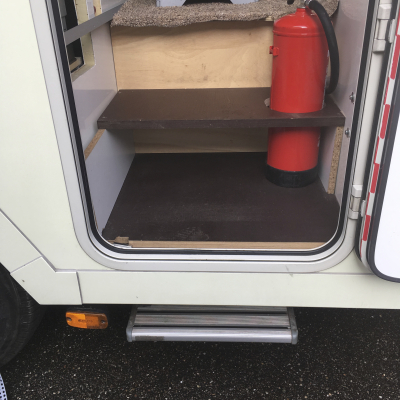

Der Feuerlöscher griffbereit eingelassen in die Stufe am Eingang.




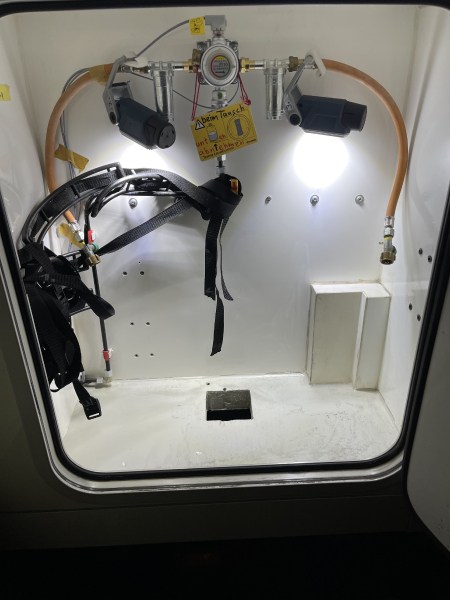

2x 11kg Gasflasche für
Gasherd
Kühlschrank
Truma S3004
Truma Gasboiler 10 Liter
==========================

Truma S3004
? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter]
[• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter]

============================
Gastank
? Länge ?cm x Breite ?cm = [• ?-Fläche ?m2 Quadratmeter]
[• ?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter]

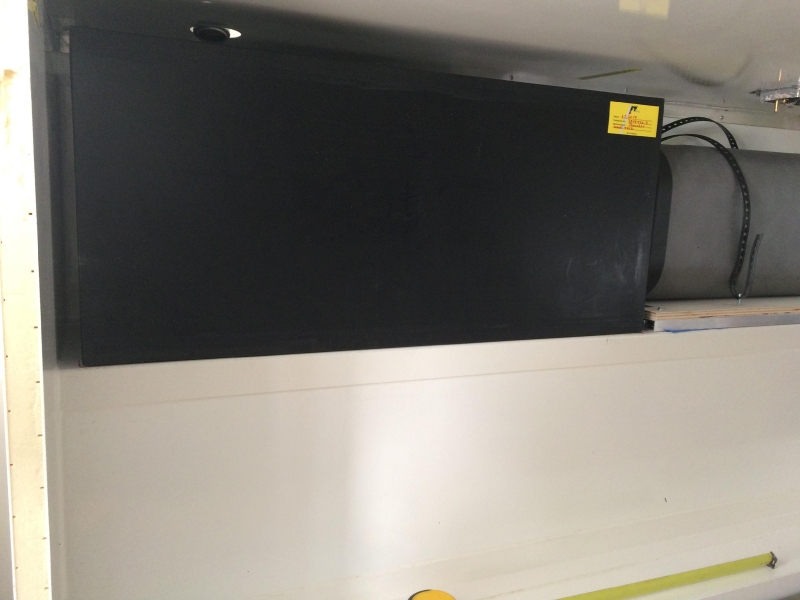

Wassersystem

Wasserführung 2x Lilie Classic Pumpe über flexible Schlauchleitungen Lilie blau
Wasserfiltersystem Filterung erfolgt beim Befüllen der Wassertanks über einen externen Wasserfilter famous water

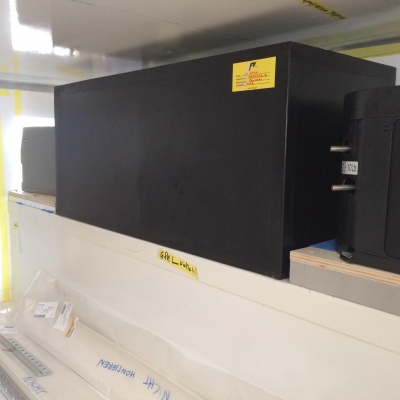

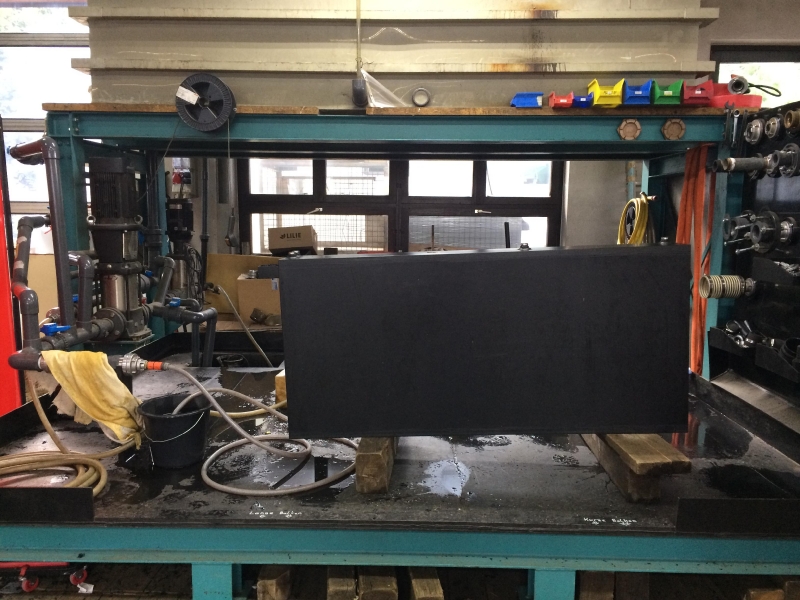

Volumen der Frischwassertanks 2x 220 Liter FT Design Tankbau
Volumen der Abwassertanks 2x 120 Liter FT Design Tankbau
Sonstiges
Wassertank-FS Fahrerseite
Grauwassertank-FS

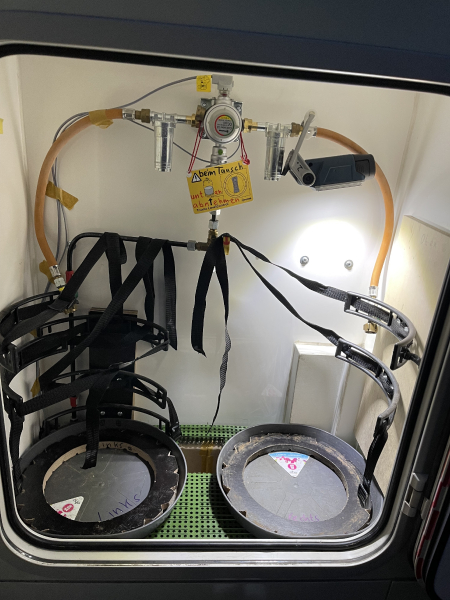

ELGENA 30 Liter Wärmetauscher am Motorkühlkreislauf

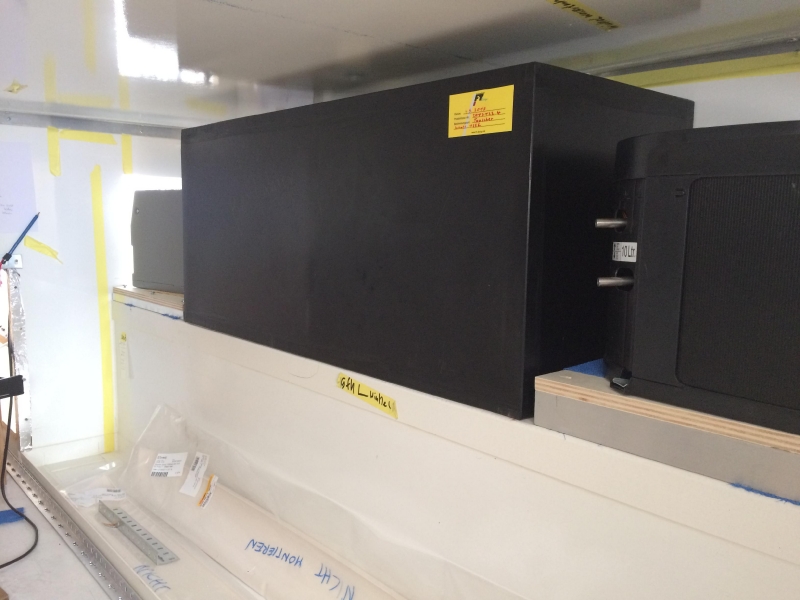

Die Wassertanks und der Wärmetauscher stehen in einer geschlosssenen GfK-Wanne mit Wasserablauf durch den Boden.

Wassertank-BF Beifahrerseite
Grauwassertank-FS
Truma Gasboiler 10 Ltr

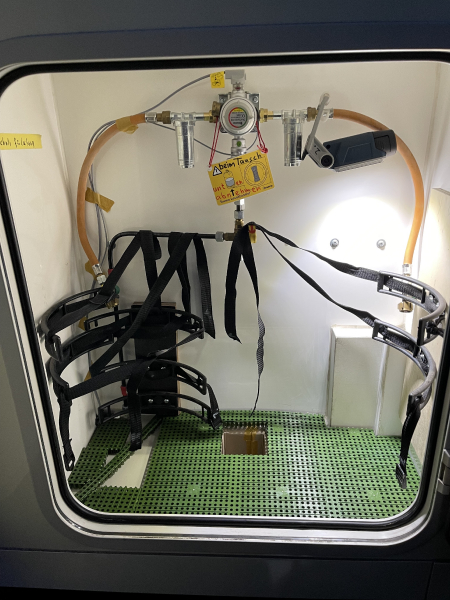

Die Wassertanks und der Gasboiler stehen in einer geschlosssenen GfK-Wanne mit Wasserablauf durch den Boden.

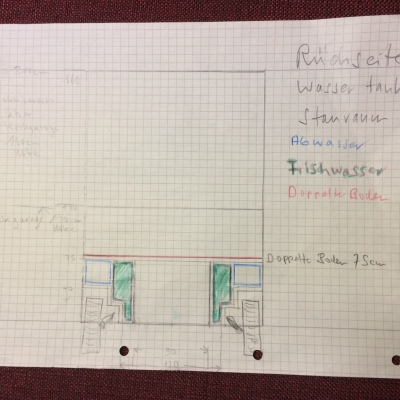

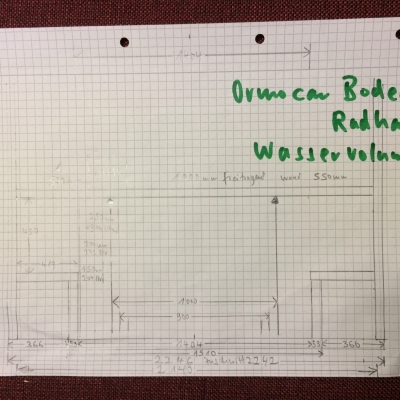

Berechnung Wassertank-FS-Volumen bei Länge 162cm x Höhe 75cm mit unterschiedlichen Breiten
Je nach Breite von Wassertanks FS und Wassertank BF ergibt sich einer Volumen der Wassertanks


Breite Wassertank ergibt Volumen m3 x 2 Tanks = Gesamtwasservorrart
15,0cm = 0,204 m3 = 408 Liter
17,5cm = 0,238 m3 = 476 Liter
20,0cm = 0,272 m3 = 544 Liter
22,5cm = 0,306 m3 = 612 Liter
25,0cm = 0,340 m3 = 680 Liter

Je nach Breite von Wassertanks FS und Wassertank BF ergibt sich eine andere Breite der Garage
Breite Wassertank ergibt Breite Garage
15,0cm = 108,9cm
17,5cm = 103,8cm
20,0cm = 98,7cm
22,5cm = 93,6cm
25,0cm = 88,5cm



Wassertank-FS Länge 170cm x Breite 15cm = [•Wassertank-FS-Fläche 0,255m2 Quadratmeter]
[•Wassertank-FS-Fläche 0,255m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,204m3 Kubikmeter]

Wassertank-FS Länge 170cm x Breite 17,5cm = [•Wassertank-FS-Fläche 0,2975m2 Quadratmeter]
[•Wassertank-FS-Fläche 0,2975m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,238m3 Kubikmeter]


Wassertank-FS Länge 170cm x Breite 20cm = [•Wassertank-FS-Fläche 0,34m2 Quadratmeter]
[•Wassertank-FS-Fläche 0,34m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,272m3 Kubikmeter]


Wassertank-FS Länge 170cm x Breite 22,5cm = [•Wassertank-FS-Fläche 0,3825m2 Quadratmeter]
[•Wassertank-FS-Fläche 0,3825m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,306m3 Kubikmeter]

Wassertank-FS Länge 170cm x Breite 25cm = [•Wassertank-FS-Fläche 0,425m2 Quadratmeter]
[•Wassertank-FS-Fläche 0,425m2 Quadratmeter] x Höhe 80cm = [•Wassertank-FS-Volumen 0,340m3 Kubikmeter]

Wassertank-BF
Wassertank-BF Länge ?cm x Breite ?cm = [•Wassertank-BF-Fläche ?m2 Quadratmeter]
[•Wassertank-BF-Fläche ?m2 Quadratmeter] x Höhe cm = [•Wassertank-BF-Volumen ?m3 Kubikmeter]
----------------------
Grauwassertank-FS
Grauwassertank-FS Länge ?cm x Breite ?cm = [•Grauwassertank-FS-Fläche ?m2 Quadratmeter]
[•Grauwassertank-FS-Fläche ?m2 Quadratmeter] x Höhe cm = [•Grauwassertank-FS-Volumen ?m3 Kubikmeter]

Grauwassertank-BF
Grauwassertank-BF Länge ?cm x Breite ?cm = [•Grauwassertank-BF-Fläche ?m2 Quadratmeter]
[• Grauwassertank-BF-Fläche ?m2 Quadratmeter] x Höhe cm = [•Grauwassertank-BF-Volumen ?m3 Ku
----------------------
Pumpe/Verteiler
? Länge ?cm x Breite ?cm = [•?-Fläche ?m2 Quadratmeter]
[•?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter]
----------------------

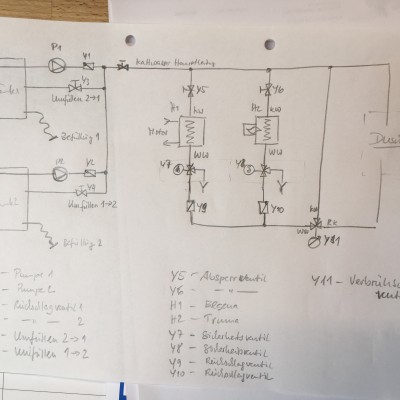

Wasserboiler-I ELGENA 30 Liter Wärmetauscher mit Motorkühlwasser, zusätzlich Elektro 230 Volt
Wasserboiler-I Länge ?cm x Breite ?cm = [•Wasserboiler-I-Fläche ?m2 Quadratmeter]
[•Wasserboiler-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Wasserboiler-I-Volumen ?m3 Kubikmeter]
----------------------
Wasserboiler-II TRUMA Boiler mit Gas
Wasserboiler-II Länge ?cm x Breite ?cm = [•Wasserboiler-II-Fläche ?m2 Quadratmeter]
[• Wasserboiler-II-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Wasserboiler-II-Volumen ?m3 Kubikmeter]

Toilette

Hersteller und Art der Toilette Trenntoilette - Nature Head, Drehkurbel ausgebaut, Klappe ausgebaut,
Sonstiges
Küchenbereich
(Bade-) Wanne L:120cm B:68cm H:60cm

Bad/Toi/Dusche
Bad/Toi/Dusche Länge 1180cm x Breite 900cm = [•Bad/Toi/Dusche-Fläche ?m2 Quadratmeter]
[•Bad/Toi/Dusche-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad/Toi/Dusche-Volumen ?m3 Kubikmeter]
-----------------
Waschtisch
? Länge ?cm x Breite ?cm = [•?-Fläche ?m2 Quadratmeter]
-----------------
Waschbecken Volumen in Liter
Länge x Breite
-----------------
Bad-Oberschrank-I
Bad-Oberschrank-I Länge 120cm x Breite ?cm = [•Bad-Oberschrank-I-Fläche ?m2 Quadratmeter]
[•Bad-Oberschrank-I-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad-Oberschrank-I-Volumen ?m3 Kubikmeter]

Bad-Oberschrank-II
Bad-Oberschrank-II Länge ?cm x Breite ?cm = [•Bad-Oberschrank-II-Fläche ?m2 Quadratmeter]
[•Bad-Oberschrank-II-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad-Oberschrank-II-Volumen ?m3 Kubikmeter]

Bad-Unterschrank
Bad-Unterschrank Länge ?cm x Breite ?cm = [•Bad-Unterschrank-Fläche ?m2 Quadratmeter]
[•Bad-Unterschrank-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad-Unterschrank-Volumen ?m3 Kubikmeter]
-----------------
Bad-Ablage
Bad-Ablage Länge ?cm x Breite ?cm = [•Bad-Ablage-Fläche ?m2 Quadratmeter]
[•Bad-Ablage-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•Bad-Ablage-Volumen ?m3 Kubikmeter]

Anbauten

Heckträger nein
Dachgepäckträger nein
Stauboxen nein
Außenkochstelle nein
Markise nein
Sonstiges
Anhängerkupplung Kugelkopf


=========================================
Berechnung RNK
? Länge ?cm x Breite ?cm = [•?-Fläche ?m2 Quadratmeter]
[•?-Fläche ?m2 Quadratmeter] x Höhe ?cm = [•?-Volumen ?m3 Kubikmeter]
=========================================

Berechnung [•RNK Möbel]
[•Möbel Breite cm x Tiefe cm] = [•Möbel Fläche m2 Quadratmeter]
[•Möbel Fläche cm2 Quadratmeter] x Höhe cm = [•Möbel Volumen m3 Kubikmeter]
Veröffentlicht 17.11.16
Halter Felix
Aufrufe 9070
Ausgefüllt 100%
