MAGIMO bil

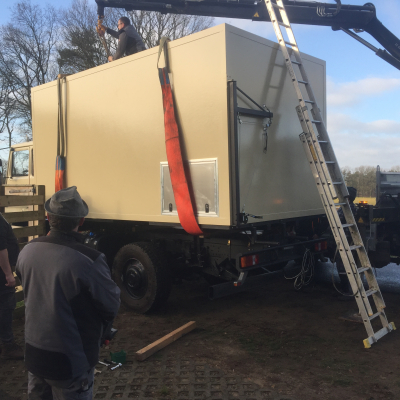

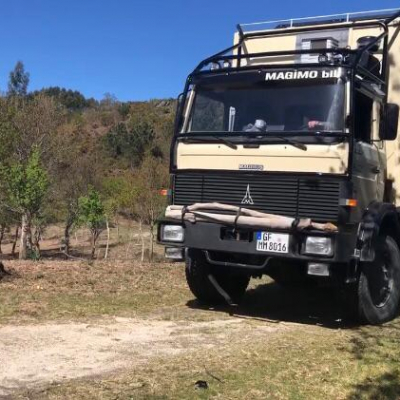

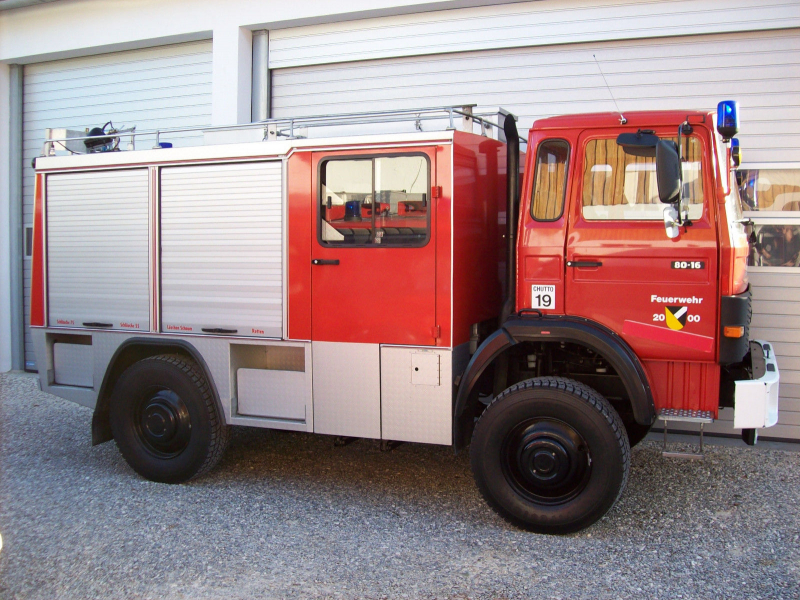

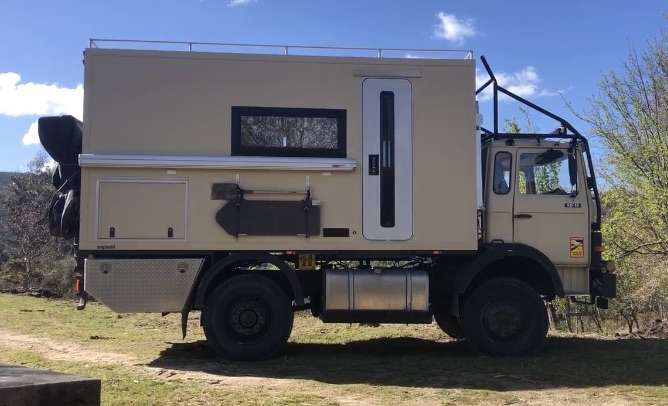

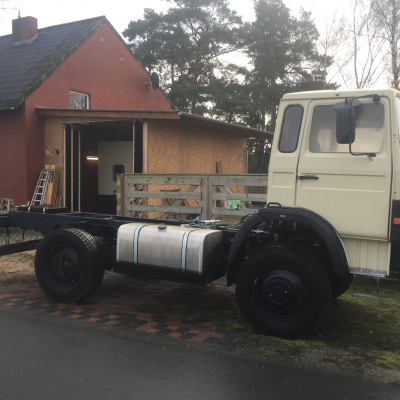

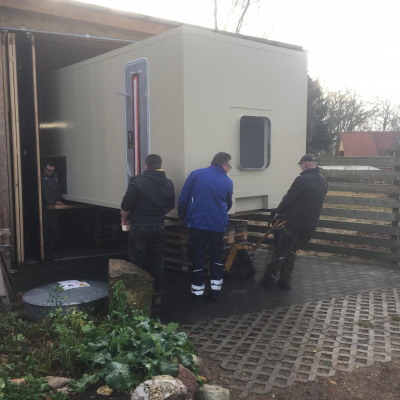

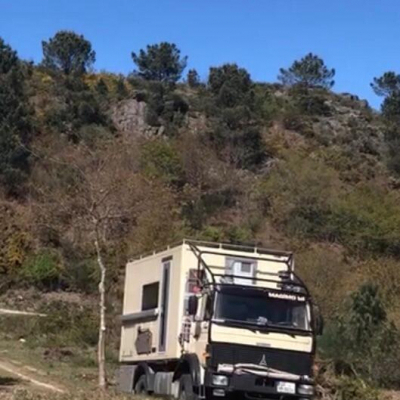

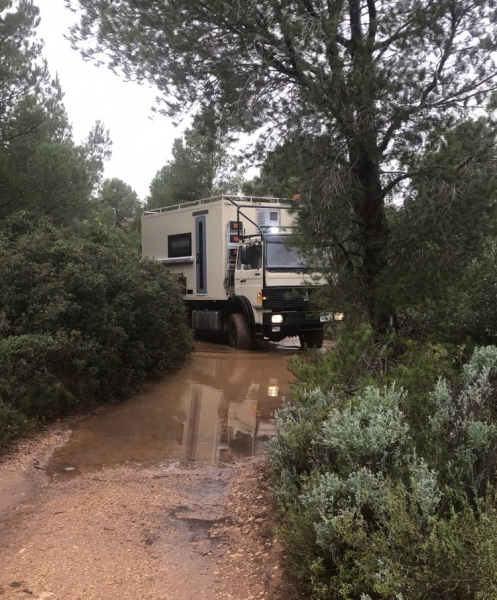

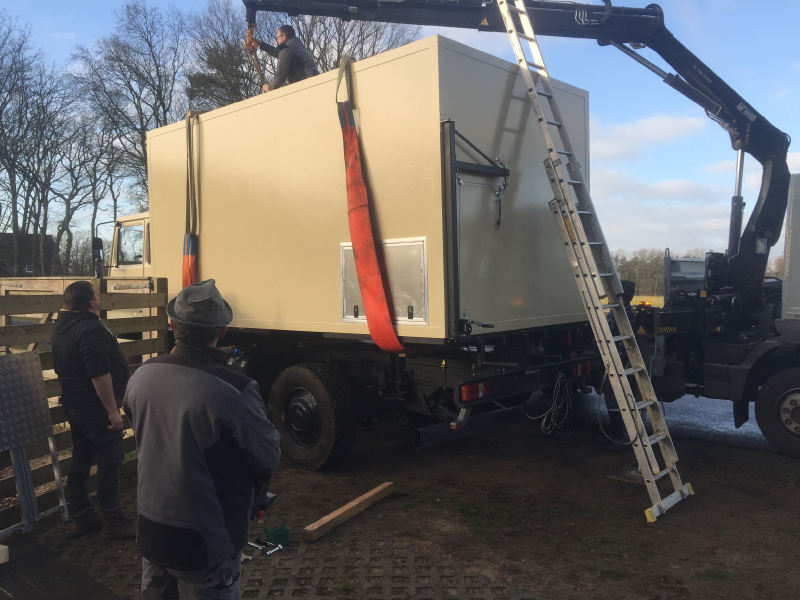

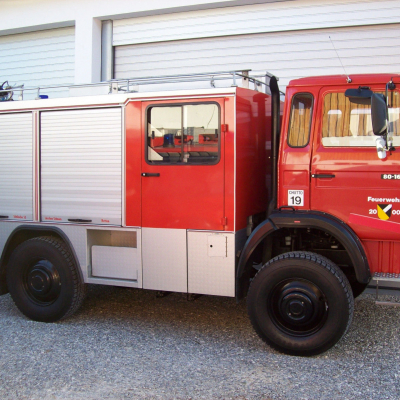

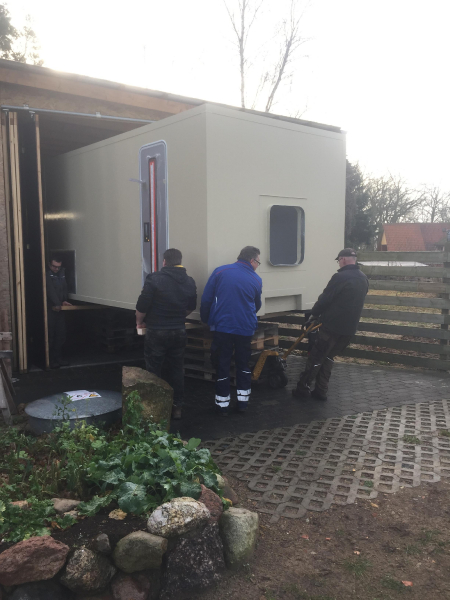

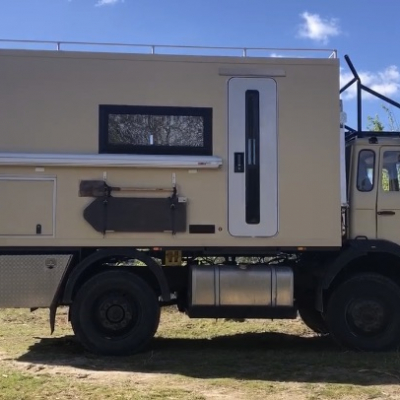

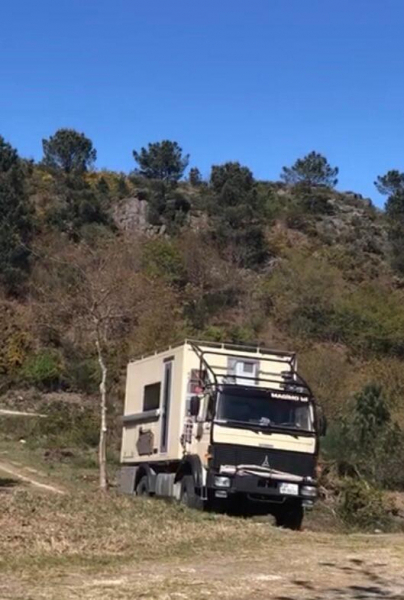

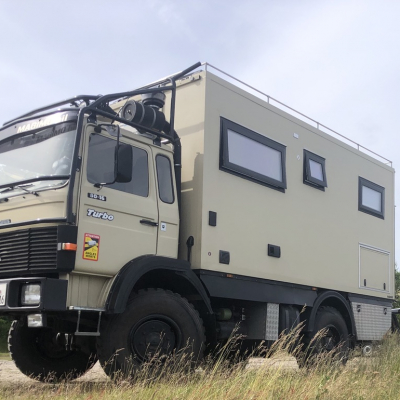

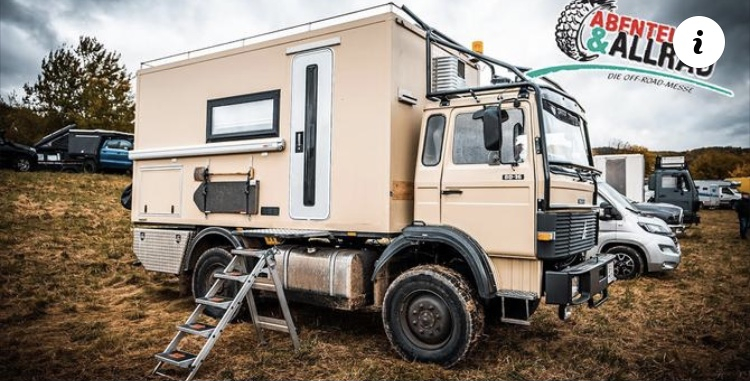

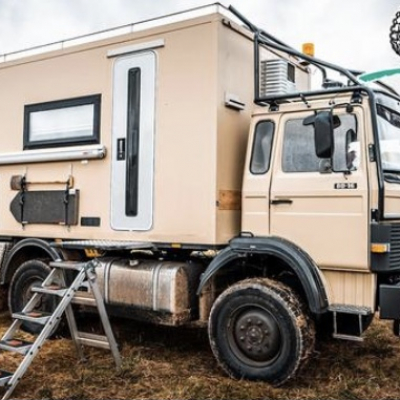

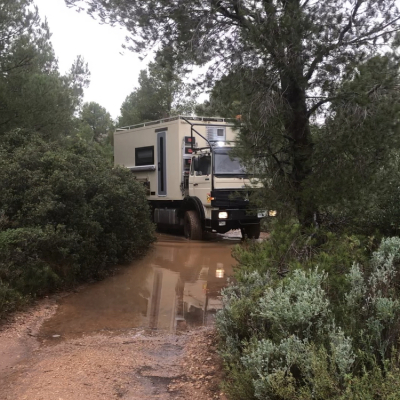

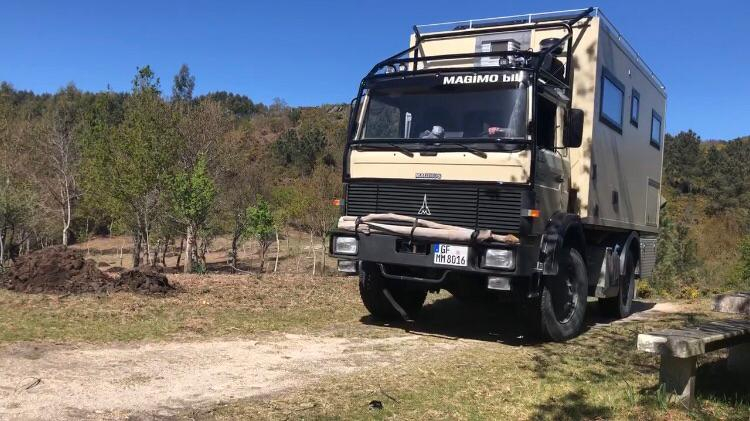

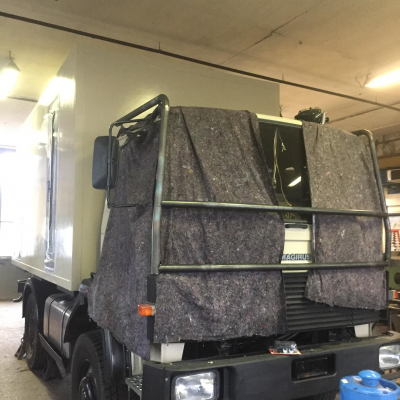

Aus Feuerwehrauto wird ein Expeditionsmobil: Am 31.12.2019 haben wir die Hochzeit unseres MAGIMO gefeiert. Seit dem 30.10.2020 sind wir komplett autark. Individuelles Gelände-Fahrtraining im Offroad-Park Langenaltheim - absolut empfehlenswert! An diesem Tag haben wir unser Auto erst richtig kennengelernt. Es ist erstaunlich, was das Fahrzeug leisten kann! Die letzte Hürde ist auch geschafft! Vollabnahme als So-KFZ Wohnmobil/ Expeditionsfahrzeug. Astabweiser eingetragen, Unterfahrschutz ausgetragen. Endlich ein normales Kennzeichen! (Stand 08/20). Aus familiären Gründen wollen wir unseren Magimo jetzt verkaufen.(Stand 09/22)

Allgemeine Angaben

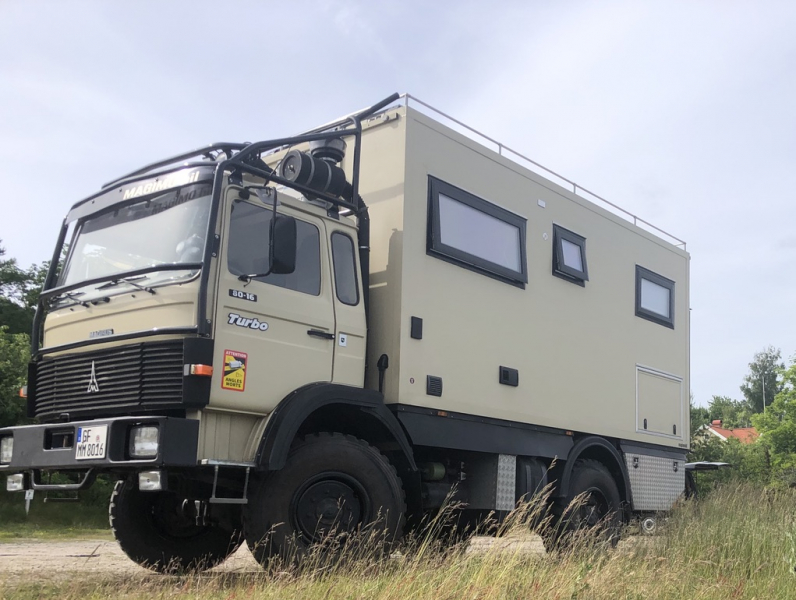

Fahrzeughersteller und Typ Iveco-Magirus 80-16 AW
Name des Halters Gaby & Bernd
Baujahr 1990
Fahrzeug steht zum Verkauf? Ja
Preisvorstellung? 149000€ VB

Motor

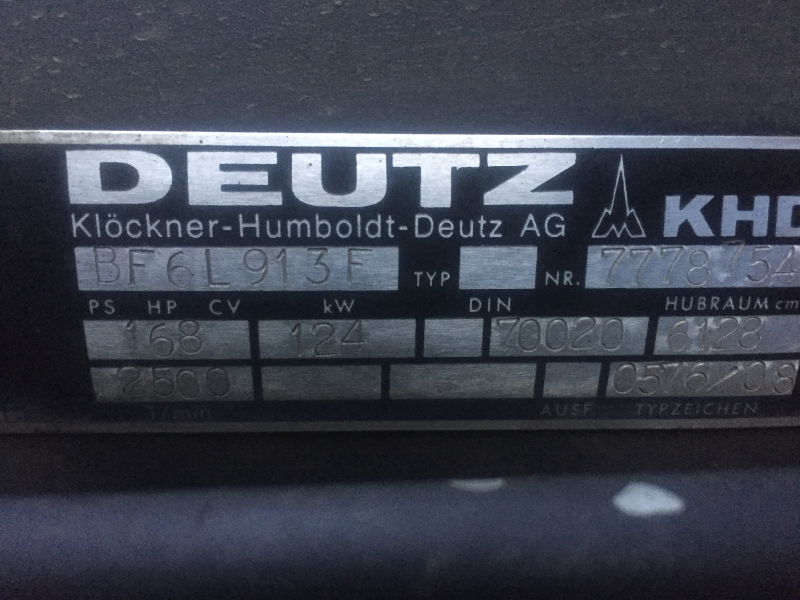

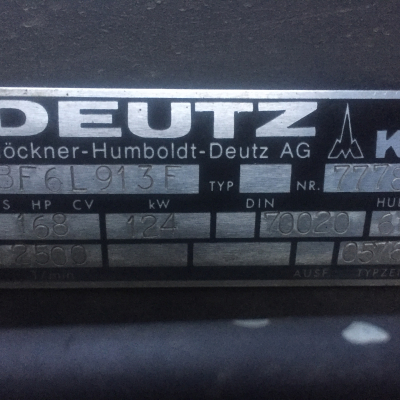

Motortyp Reihen- Turbomotor luft-/ ölgekühlt Deutz BF06L0913
Hubraum 6128
Zylinderzahl 6
Motorleistung in PS 160
Drehmoment mehr als genug

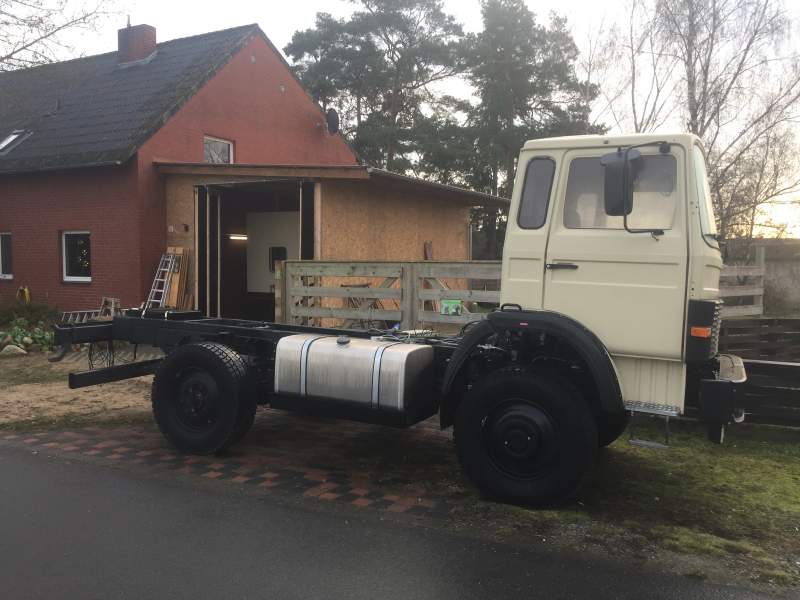

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x4
Radstand 309cm
Anzahl der zugelassenen Sitze 2
Reifengröße 14,5 R20 (nicht auf dem Bild)
Felgen 11V20 Stahl, Flachbett, Sprengring
Reifenart MPT mit Schlauch Profil ca. 60%

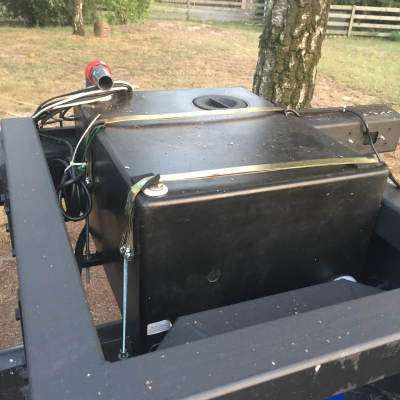

Tankkapazität 400l+130l
Dieselfilter Ja
Sonstiges

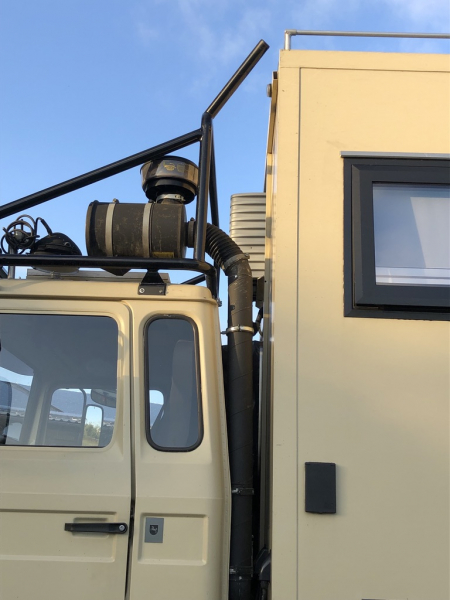

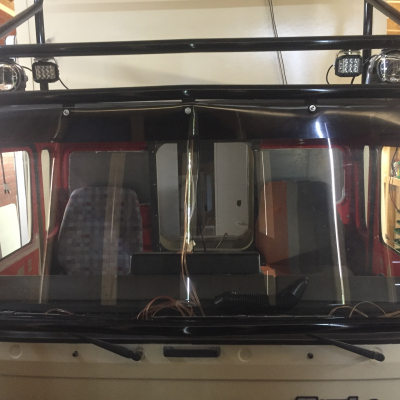

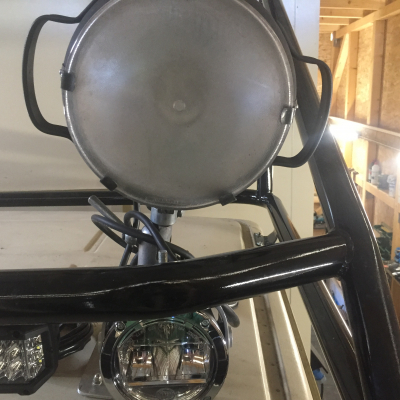

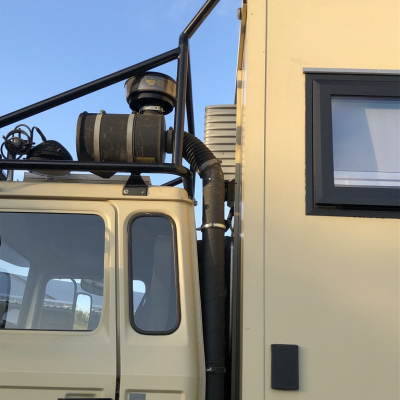

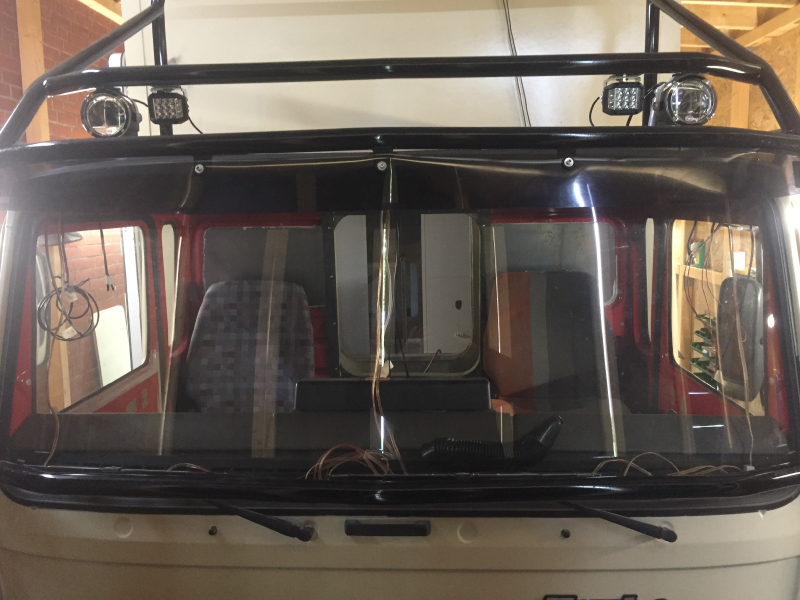

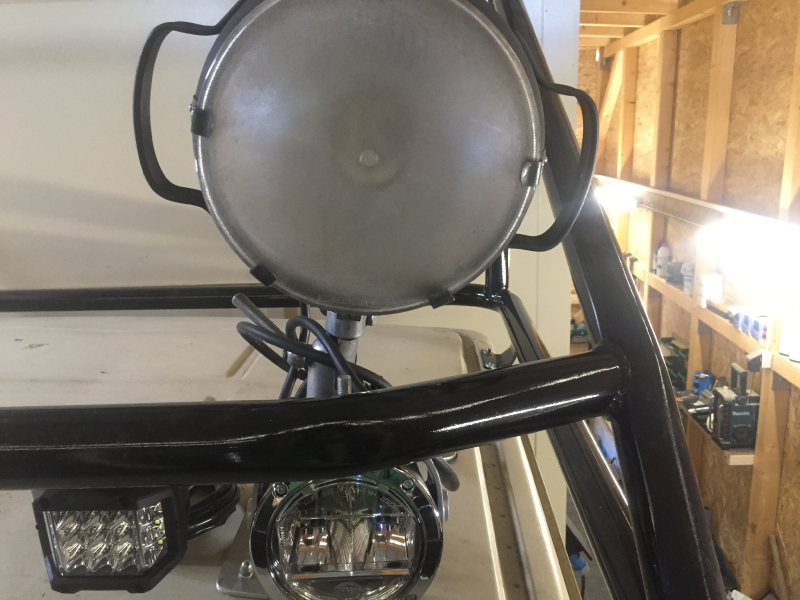

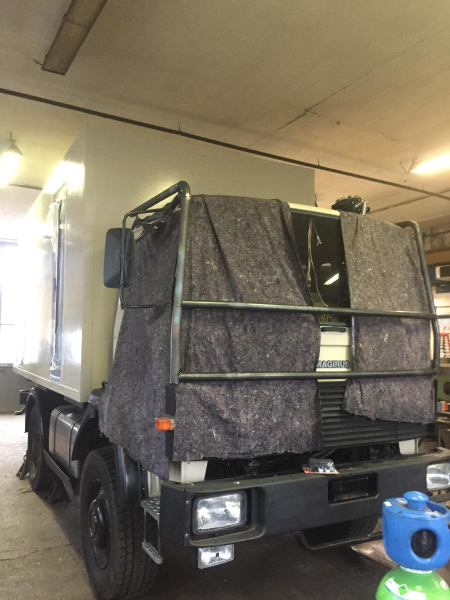

Luftfilter mit zusätzlichem Zyklonfilter auf dem Dach des Fahrerhauses, alle Achs-Getriebeentlüftungen hochgelegt. Dadurch hat er eine Wattiefe von ca. 100cm. Die komplette Fahrerhauselektrik wurde überarbeitet. 2 Paar LED- Zusatzscheinwerfer am Querträger des Astabweisers (weit + breit), Suchscheinwerfer, Martinshorn, Anschluss für Rundumleuchte, Dual-Frequenz/ DAB+ Radio mit Freisprecheinrichtung über bluetooth, CB-Funkgerät inclusive, Empfangsverstärker. Stabile Tankschutzwannen aus Stahl. Hinterachsfederpakete wurden verstärkt. Zwei luftgefederte ISRI-Komfort-Sitze jeweils mit Armlehne.
Allrad zuschaltbar oder permanent permanent Allrad mit Geländeuntersetzung
Differenzialsperren längs + quer

Aufbau

Aufbauhersteller Eigenbau
Kabinenmaße (Innen) 440 (L)*225(B)*215(H)cm
Kabinenmaße Abmessungen (außen) 450*235*222cm

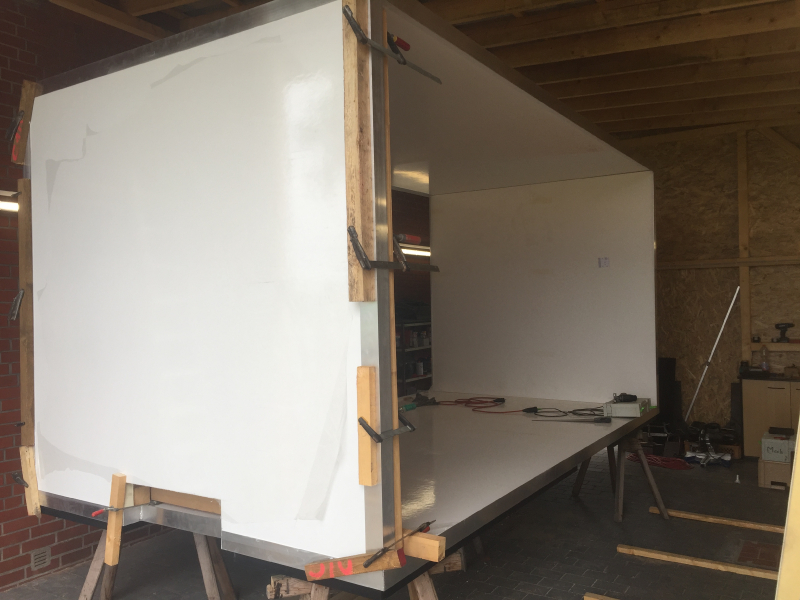

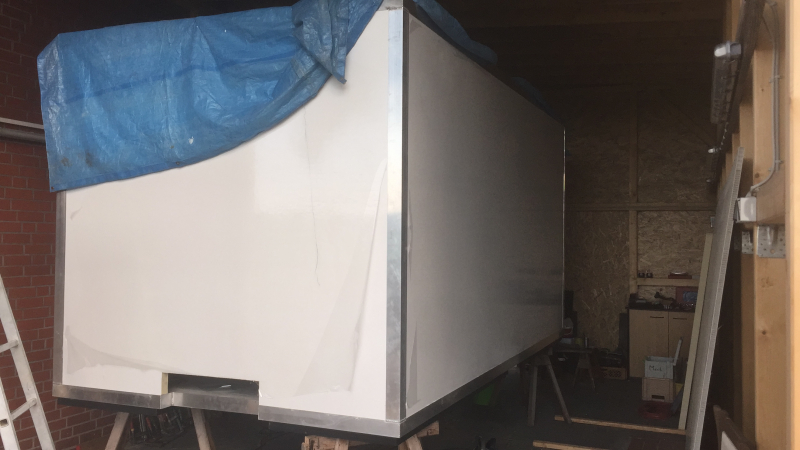

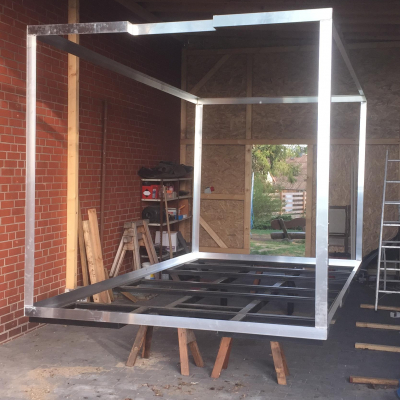

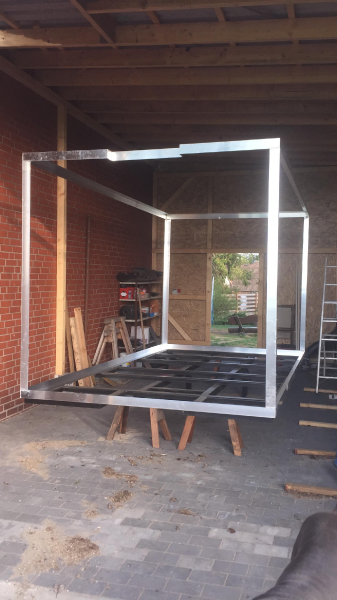

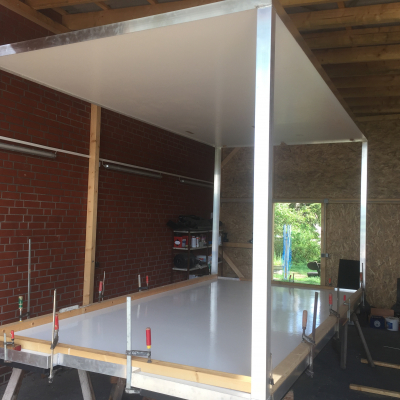

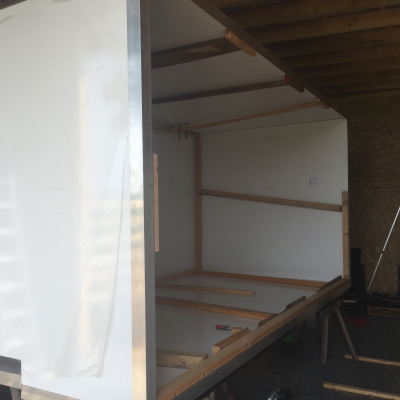

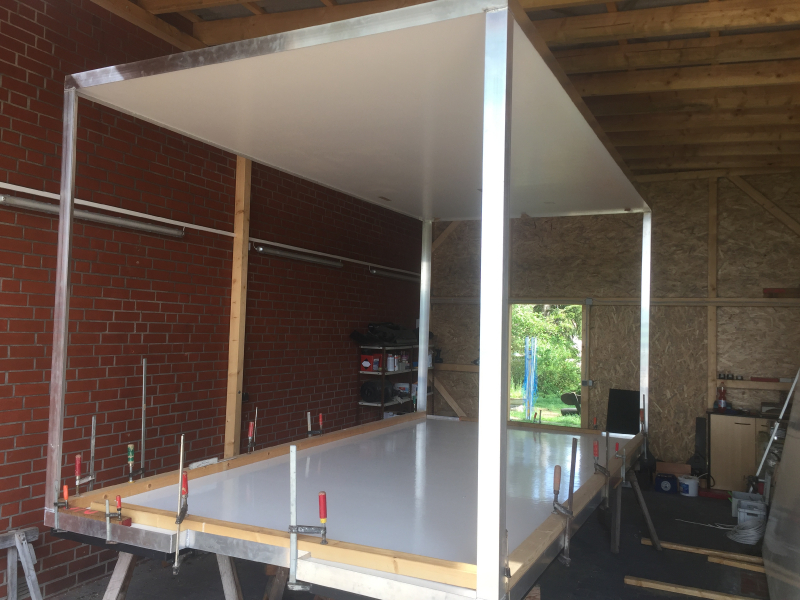

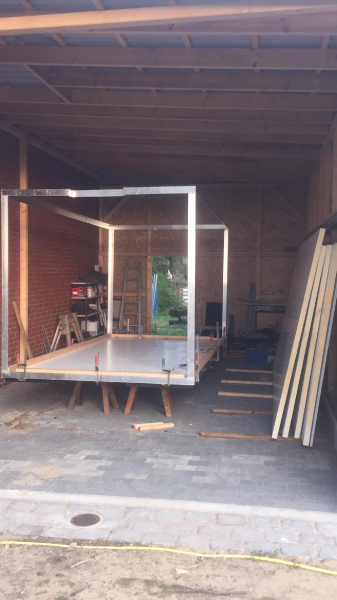

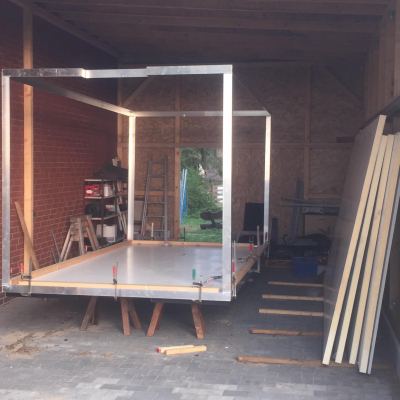

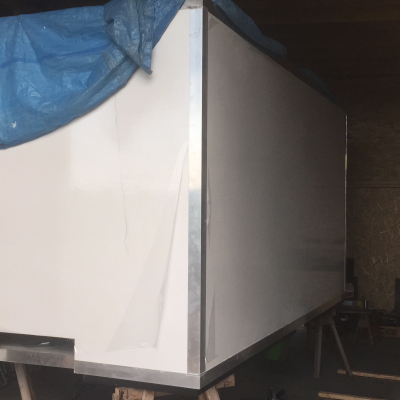

Material der Kabine GFK/Sandwich-Elemente von Paneeltec in geschweißtem ALU-Winkelrahmen 80/80/3mm
Art und Stärke der Dämmung 49mm Hartschaum + außen Wabenplatte+ innen Deckschicht gesamt 56mm

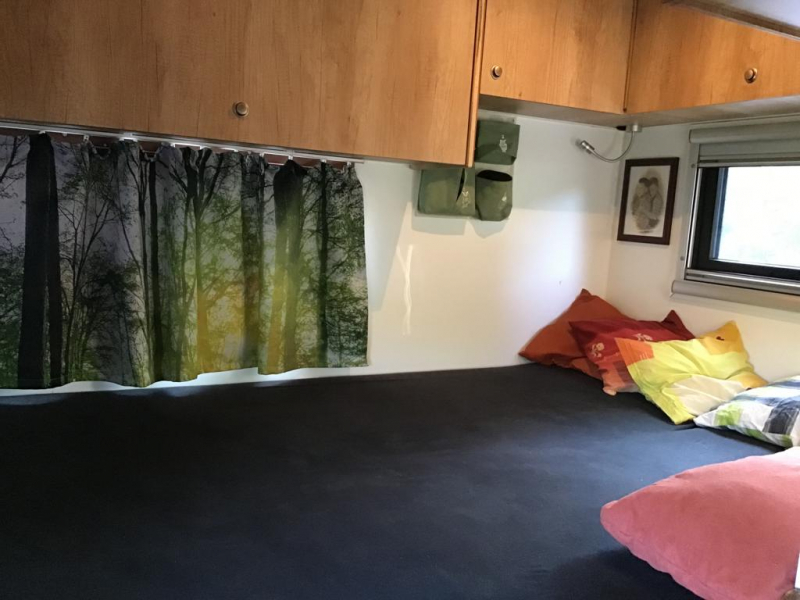

Anzahl der Schlafplätze 2+(2)

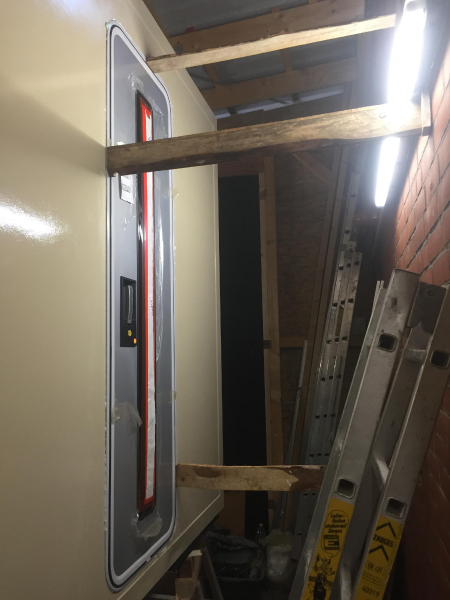

Fenster 5 Hünerkopf Sicherheitsfenster SF3 AR, inkl. 4 Mücken-/ Sonnenschutzrollos
Zwischenrahmen 3-Punkt-Lagerung, hinten fix, vorne auf Wippe
Sonstiges

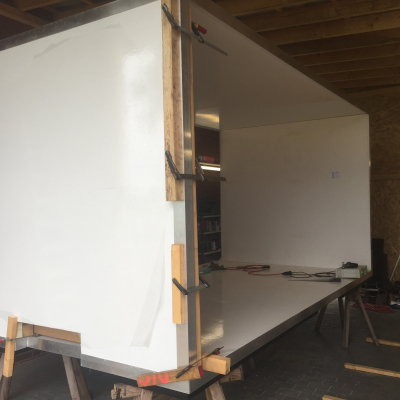

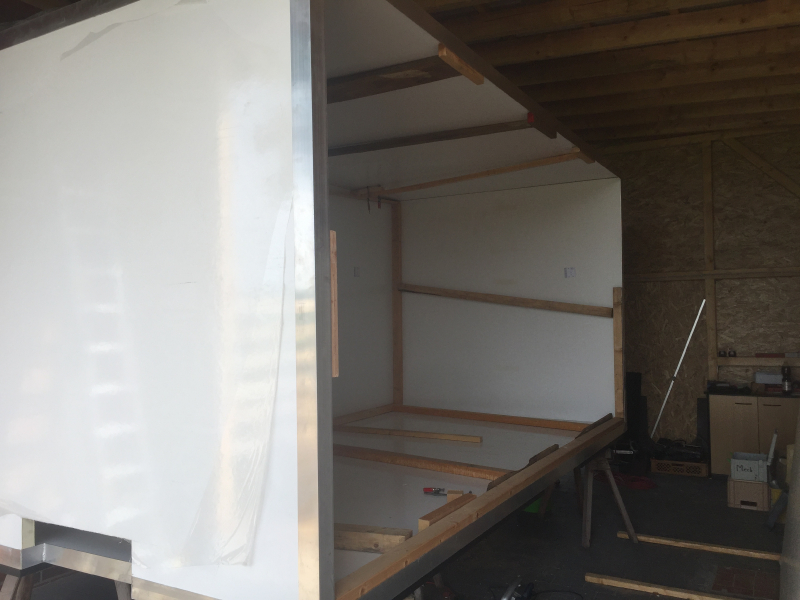

Sandwich-Elemente mit eingearbeiteten Verstärkungen und ALU-Stringern von der Fa. PANEELtec - hier nochmals besten Dank für die kompetente Beratung!

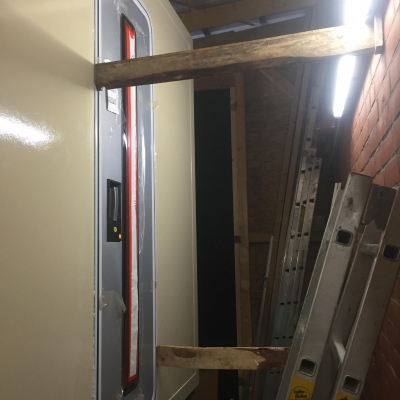

Ausziehbares Podest unter der Hartal Tür. Little Giant Klappleiter mit Halterung zwischen Aufbau und Fahrerkabine, geräumiger Durchstieg.

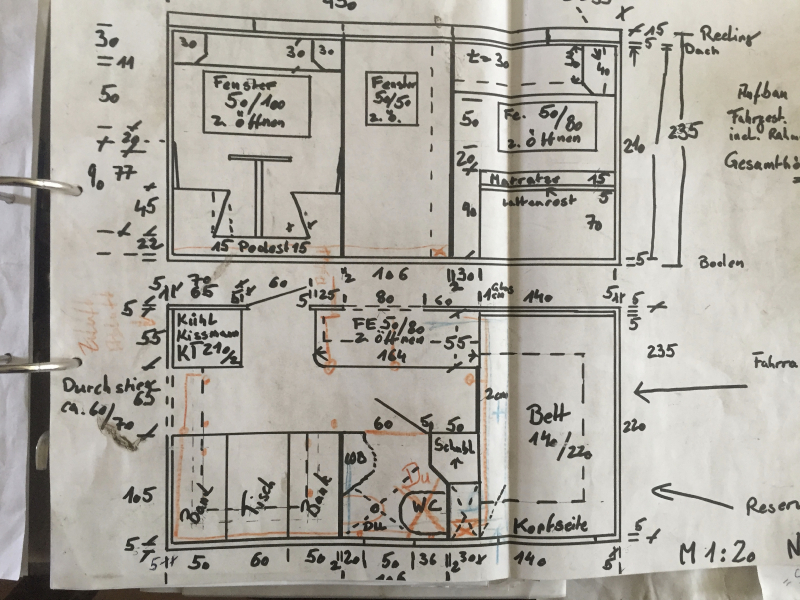

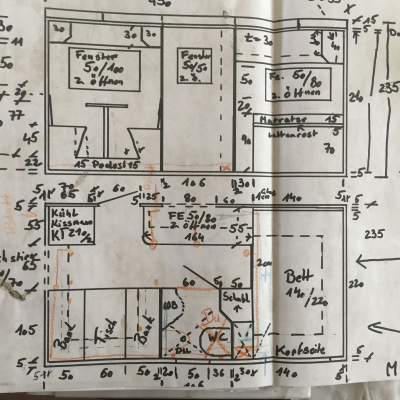

Grundriss

Erläuterung Grundriss
kleine Veränderungen vorgenommen

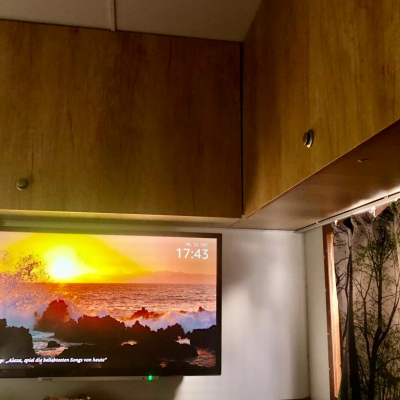

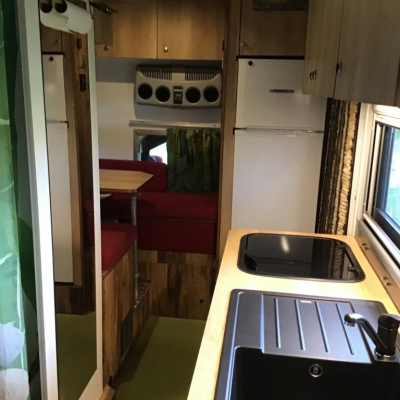

Möbelbau

Material des Möbelbaus HPL-beschichtete Sperrholzplatten von Vöhringer in 12,4/20,4 und 20,8mm
Sonstiges

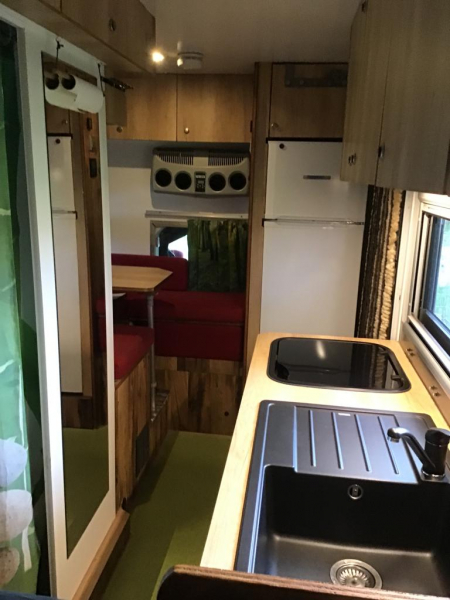

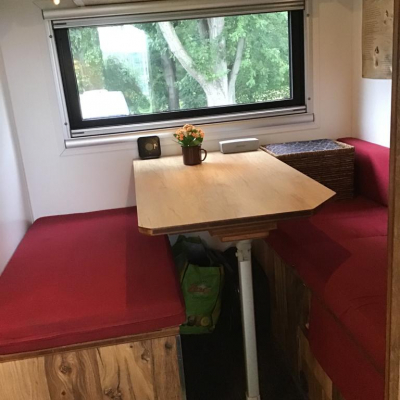

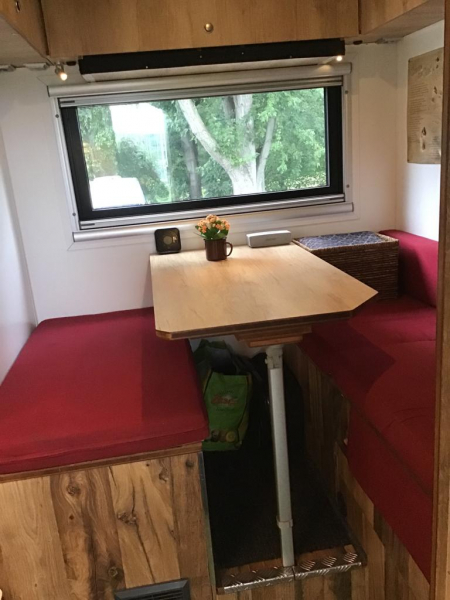

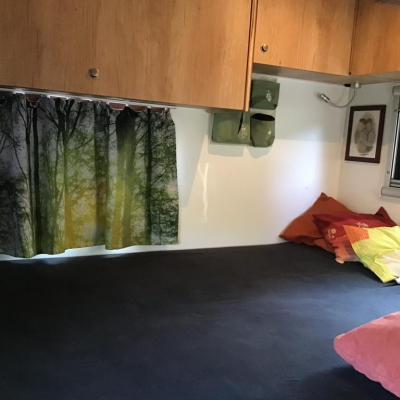

Fast alles mit ALU-Winkeln zusammengeklebt. Schrauben nur zum fixieren. Die Sitzecke kann zu einem 2. Bett umgebaut werden. Die Sitzbank im Bereich des Durchstiegs ist in 2 Höhen einstellbar, Schubladen mit Teleskopauszügen, Schränke und Schubladen mit Push-Locks.

Kocher

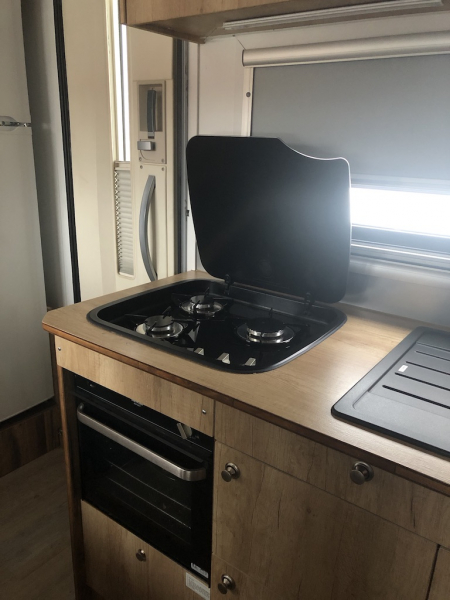

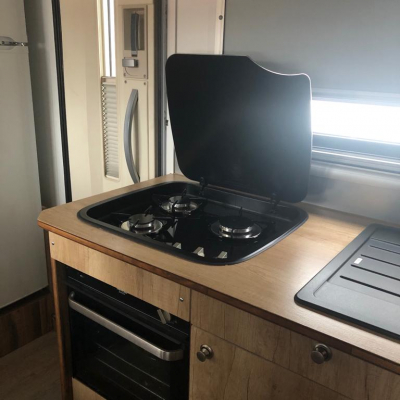

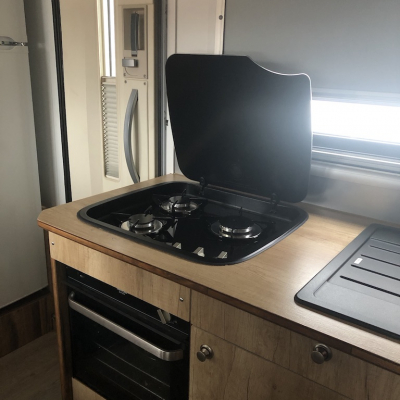

Kocher Thetford 3 Flammen Gaskochfeld (versenkt) Top-Line 169, Thetford Duplex Gasbackofen mit Grill 36l
Gasinstallation Halterung für 2 Stück 11kg Gasflaschen im Hauptrahmen kurz hinter der Hinterachse
Sonstiges
Außenküche: Leistungsstarker Edelstahl Gaskocher mit Gasgrill 3 flammig in der rechten Staubox
Gas-Geräte-Einbauabnahme ist erfolgt.

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank Kissmann KT210/2
Sonstiges
Kissmann Kühlschrank KT210/2 (169l) Gefrierfach (24l) mit automatischer Vorrangschaltung für Landstrom, Doppelthermostat und Zusatzverriegelungen

Stromkonzept

Stromspannung im Chassis 24V + 12V
Stromspannung im Aufbau 24V + 12V (nur für die Truma Heizung und den Toilettenlüfter)
Ladewandler 24-12V Victron
110V / 230V im Aufbau? Ja

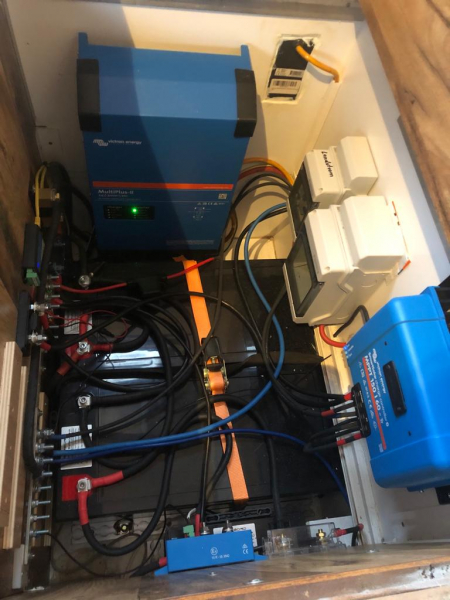

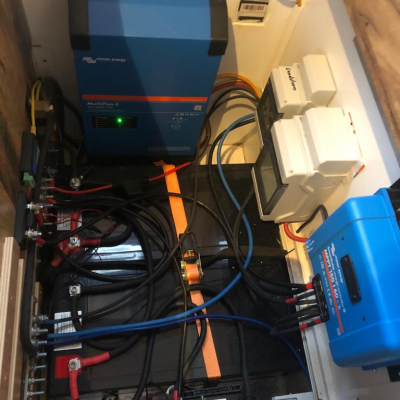

Wechselrichter Victron Multiplus 3000W
Sontiges
Wir haben umfangreiche LumiCoin LED-Innen- und Außenbeleuchtung, die meisten dimmbar. Super Beratung - Danke an Didi vom LED Power-Shop - Super Tip Ulli
Landstromanschluss mit FI/B zusätzlich abgesichert. Einzelsicherungen für 230V-Kreise, Extra-Sicherungskästen für 12V und 24V, zusätzlich 1 wasserdichte Außensteckdose 230V

Batteriekapazität im Aufbau

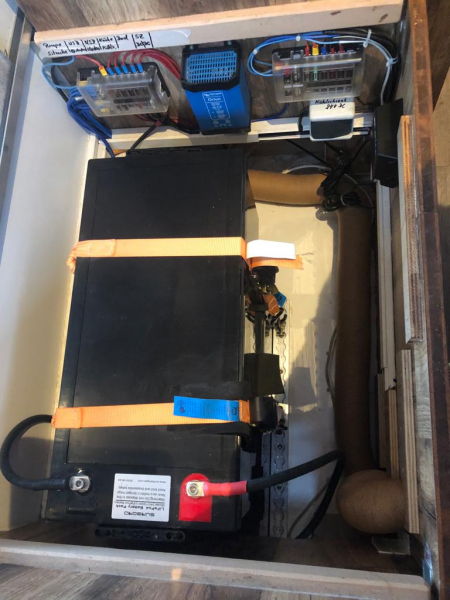

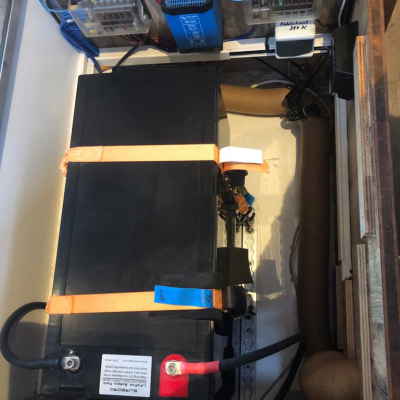

Batteriekapazität im Aufbau 4 LiFePO4 Aufbaubatterien (4x 24V/100Ah) mit Batterieüberwachung Victron Battery Monitor BMV-700
Batterietyp LiFePO4
Batterieladegerät für Aufbaubatterien Victron
Batterieüberwachung Victron
Sonstiges
Batterie-Überwachung Victron, Notfall-Umschaltung von den Aufbau- auf die Fahrzeugbatterien (zum Starten) über Cyrix-Relais.

Stromgewinnung

Solarkapazität 4x 330Wp Panasonic VBHN330 SJ53
Solarregler Victron MPPT Solar Laderegler
Brennstoffzelle Nein

Heizung

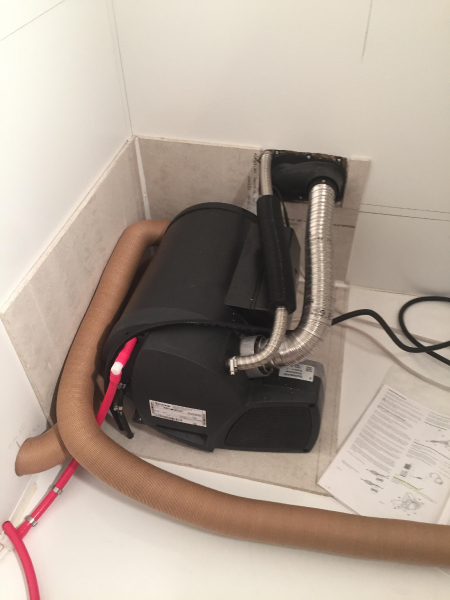

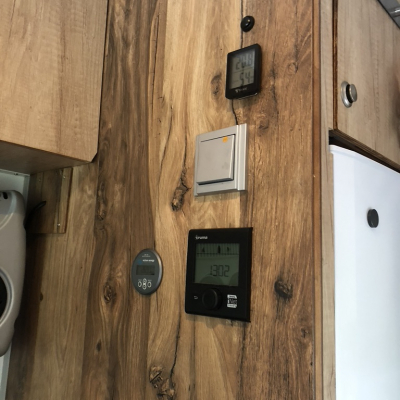

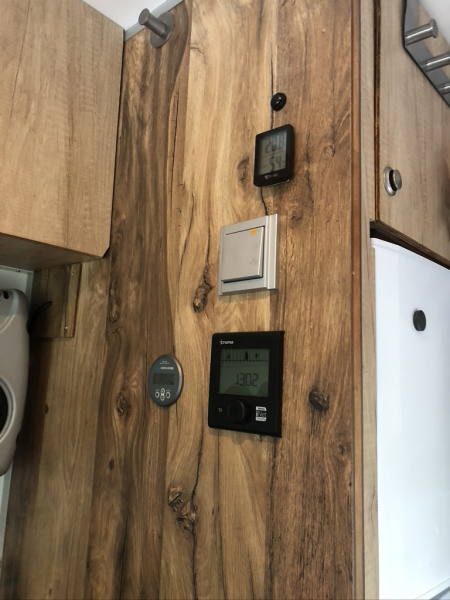

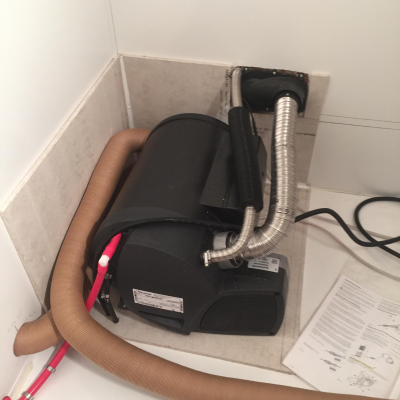

Hersteller und Typ der Heizung Truma Combi D6 Heizung und Warmwasserbereitung, digitales Bedienelement CP plus iNet ready, FrostControl
Warmwasseraufbereitung über die Truma
Fahrerhausheizung Motorwärme
Sonstiges

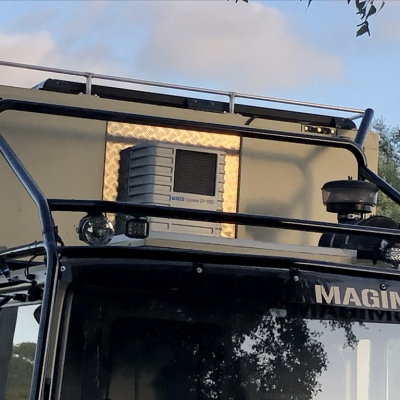

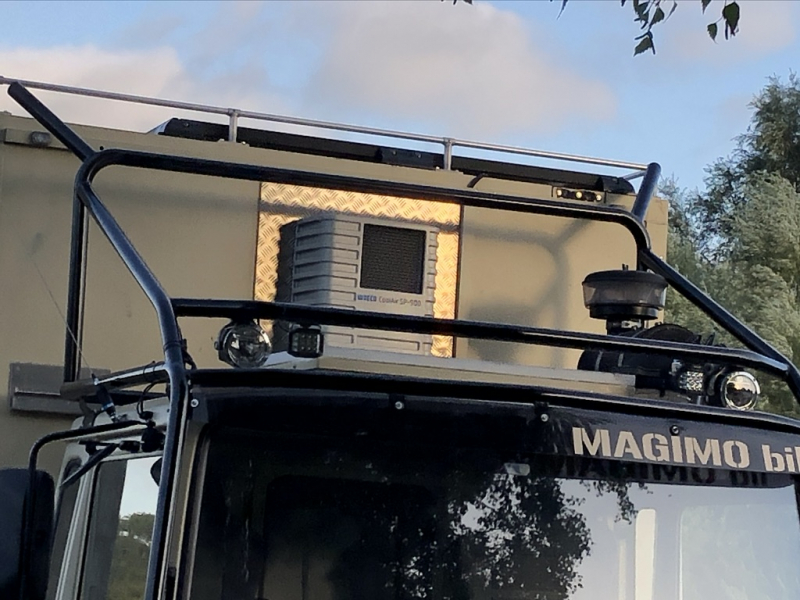

Split- Klimaanlage 24V, Waeco SP-900

Gasanlage

Erläuterung Gasanlage
Halterung für 2 Stück 11kg Gasflaschen im Hauptrahmen auf Höhe der Hinterachse, ausgerüstet mit 2 Druckminderern 25/50mbar. Bei täglicher Benutzung des Herdes/ Backofens reicht eine Flasche gut 3 Monate.

Wassersystem

Wasserführung Schläuche gewebeverstärkt
Wasserfiltersystem FamousWater, BigJack (Vor/ Befüllungsfilter), Jabsco-Versijet, Water-Jack fresh essembly

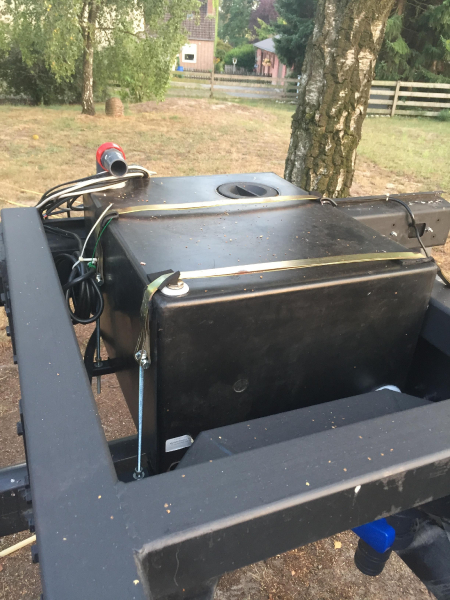

Volumen der Frischwassertanks 2*150L mit Schwallwänden
Volumen der Abwassertanks 95L
Sonstiges

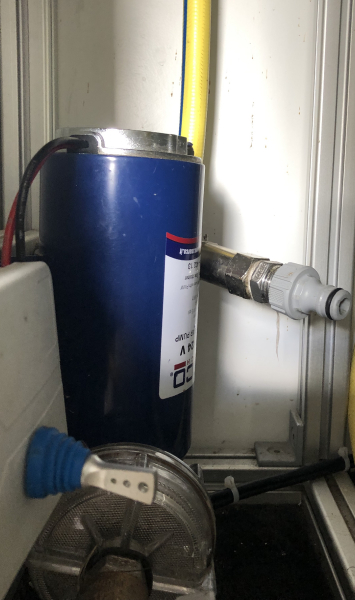

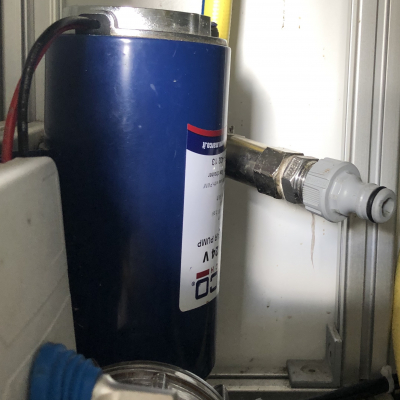

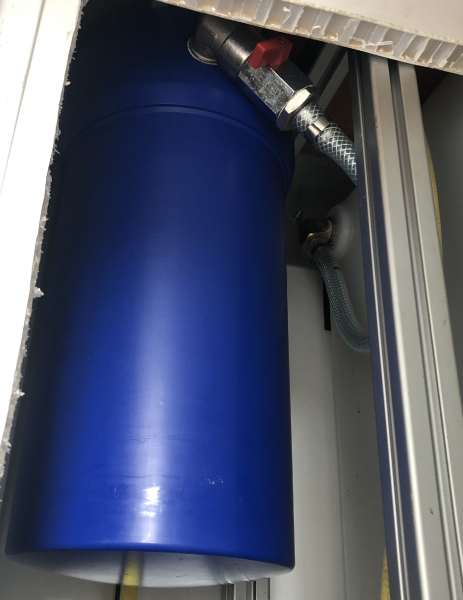

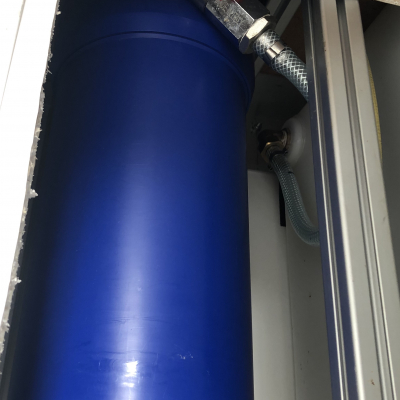

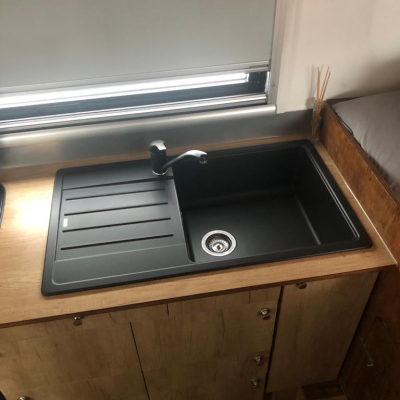

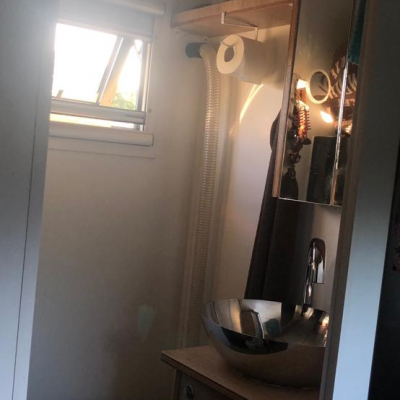

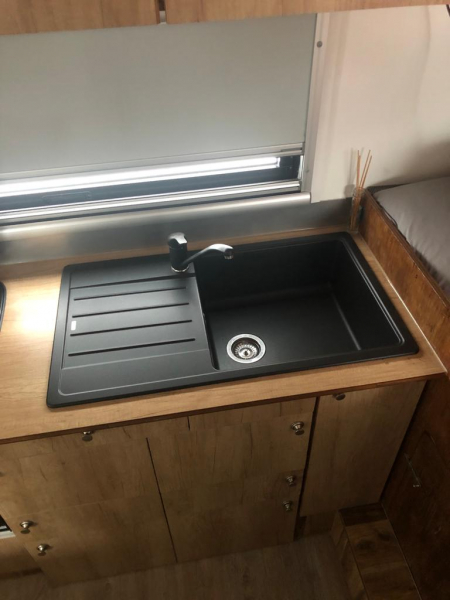

Wasserfilteranlage (famous-water) bestehend aus: Zahnradpumpe Marco UP10 7bar 24V, water-jack fresh assembly BJ (BigJack) mit 3 Keramik Filterelementen, Jabsco Constant Flow Druckwasserpumpe 2.4bar 24V, Water Jack fresh assembly Kombi Filterelemente 2xAktivkohle. Zusätzlich Zahnrad-Saugpumpe Marco um Wasser aus Flüssen etc. zu verwenden. Anschluss für die Außendusche im Stauraum. Großes Spülbecken von Blanco mit Ablauffläche und hohem Einhebelmischer. Edelstahl-Waschtisch im Bad mit Einhebelmischer und hohem Auslauf.

Toilette

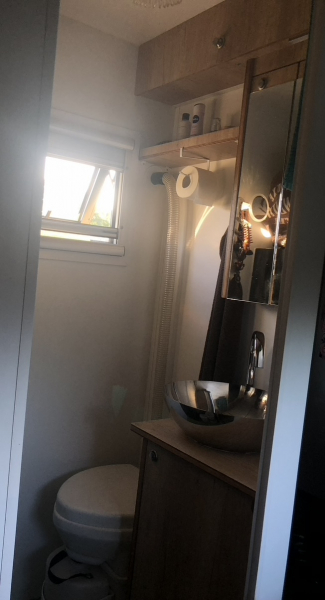

Hersteller und Art der Toilette Trocken-Trenntoilette Nature´s Head
Kapazität Fäkalientank entfällt
Sonstiges
Die TTT hat sich bestens bewährt, mit einem Ansatz kommen wir mit 2 Personen ca. 4 Wochen hin.

Anbauten

Heckträger Eigenbau Reserverad mit Galgen, zusätzlich Träger für 2 Fahrräder
Dachgepäckträger ohne, aber umlaufende Dachreeling aus ALU20/3mm Rundrohr
Stauboxen Maßanfertigung Alu-Riffelblech 2,5/4mm über Edelstahlhaus.de
Außenkochstelle Leistungsstarker Edelstahl Gaskocher mit Gasgrill 3 flammig in der rechten Staubox
Markise Fiamma F45 + Seitenteil
Sonstiges

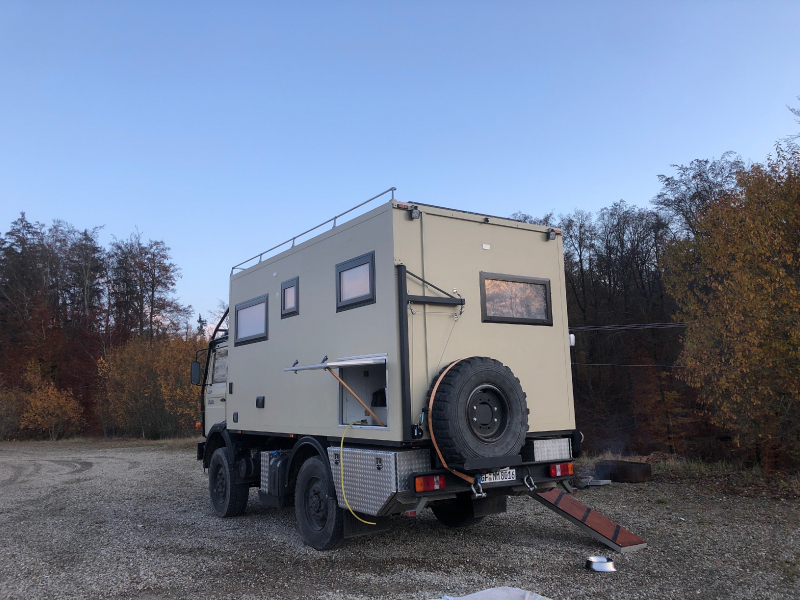

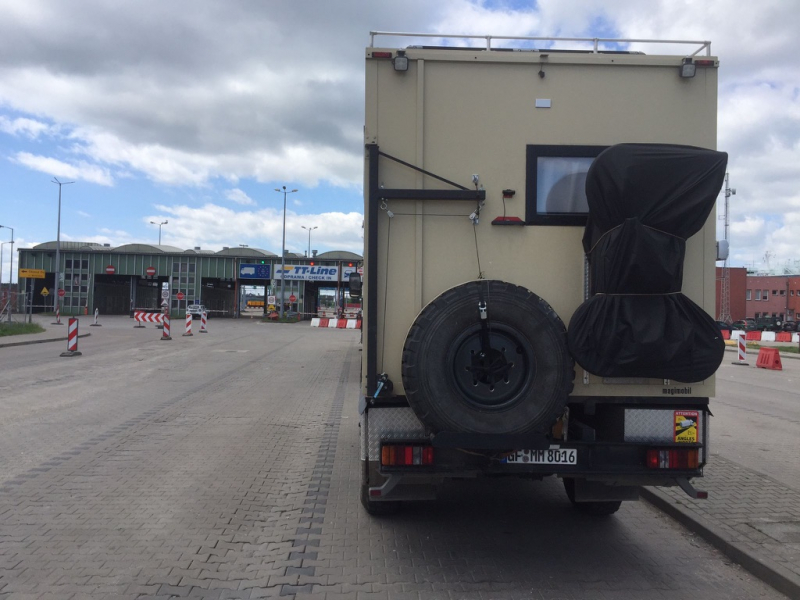

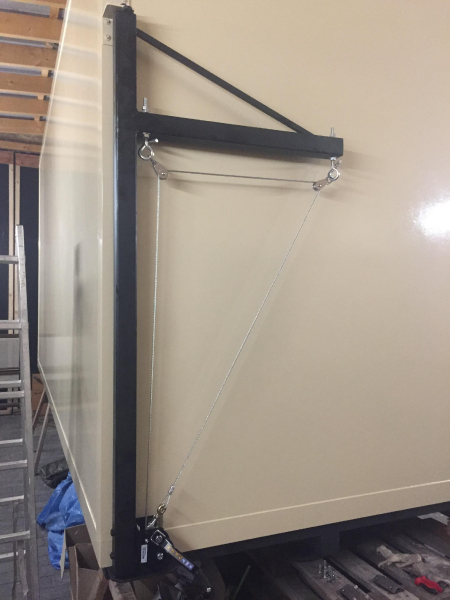

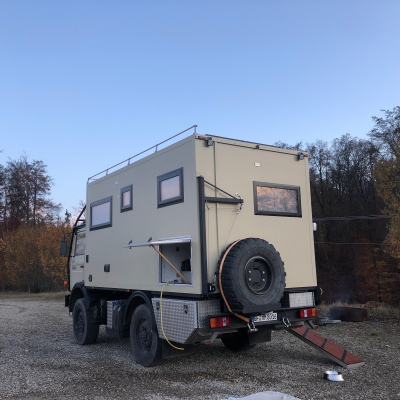

Halterung für das Reserverad in Eigenbau am Heck. Galgen für das Bewegen des Reserverades mit Handkurbel in Eigenbau, daneben Träger für 2 Klappfahrräder. Halterung für 4 GFK Sandbleche und Spaten seitlich am Koffer. Der Spatenstiel dient dabei gleichzeitig als Handlauf für die Treppe.
Eine Ablastung auf 7,5t ist möglich- aber realistisch ist das nicht! Abfahrgewichte unter 8,3t mit Lebensmitteln, Wasser etc.. sind utopisch, da sich auch ein Waffen-/ Dokumentenschrank Klasse 0 an Bord befindet. Platz für 5 Langwaffen und mind. 2 Kurzwaffen. Was noch gemacht werden muss: Tankuhr tauschen (liegt bereit).. Motor ist trocken, kein Ölverlust, kaum spürbarer Ölverbrauch etc. Ich kann ihn gerne auch noch mal frisch abschmieren, (das möchte er schon alle 1500km haben). Die komplette Dokumentation des Um-/Aufbaus des Fahrzeugs ist vorhanden, inclusive sämtlicher Einbau-/ Betriebsanleitungen für alle Geräte.
