Alejandro Schaupps Fahrzeug (#153)

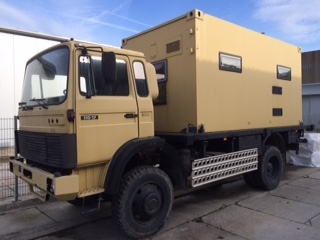

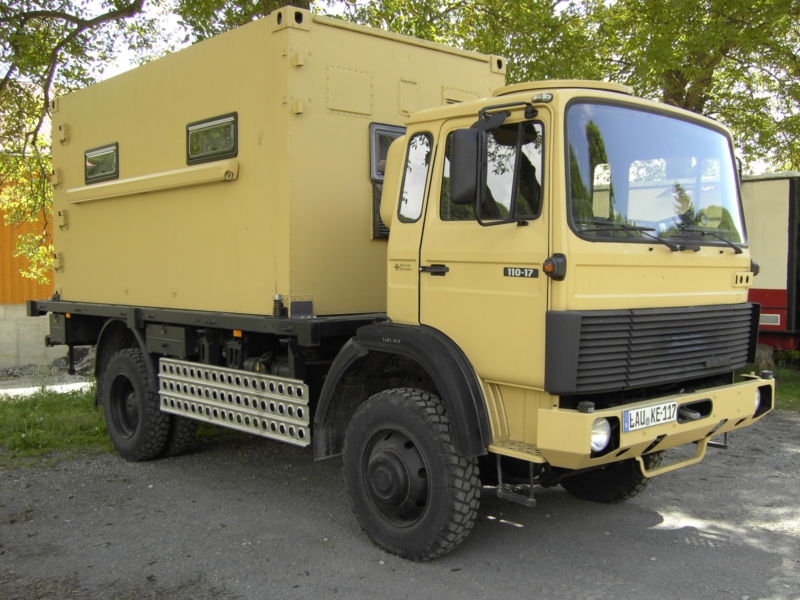

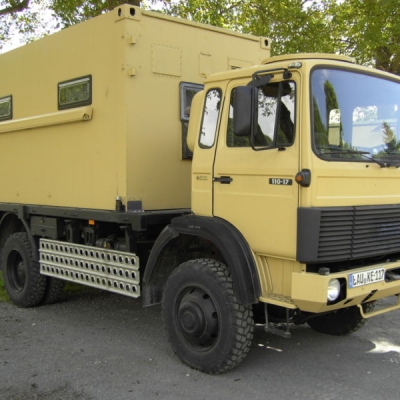

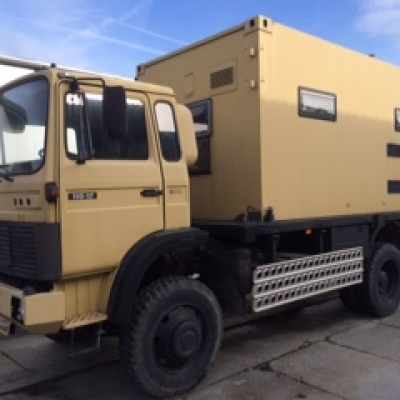

Verbesserung der Elektro und Wasserinstallation nebst Einbau einer Naßzelle im Iveco Magirus 110-17 AW Bj 1989, 65.000 Km, mit Zeppelin BW Funkkabine, Wohnwagen Innenausbau 'Gelsenkirchener Barrock".

Allgemeine Angaben

Fahrzeughersteller und Typ	Iveco Magirus 110-17 AW
Name des Halters	Verkauft !!!! Von Alejandro Schaupp in 2018
Baujahr	1988/89
Fahrzeug steht zum Verkauf?	Ja
Preisvorstellung?	VERKAUFT!!!

Motor

Sonstiges

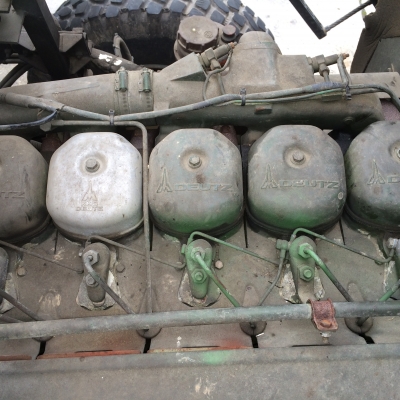

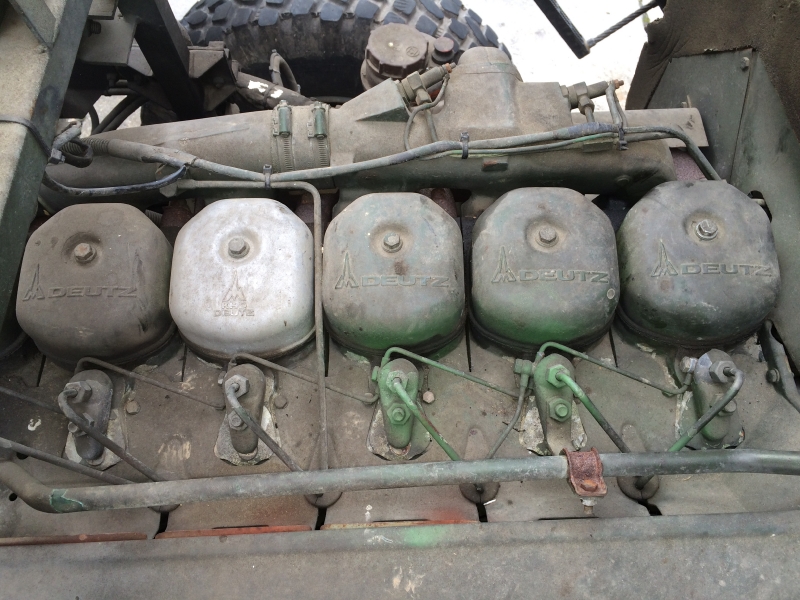

Motortyp	913 er Deutz Diesel turbo
Hubraum	ca 6100 ccm
Zylinderzahl	6
Motorleistung in PS	ca. 170 / 124 kW
Luftgekühlt. trocken, schnurrt wie eine Katze. Schaltgetriebe 6 Gang

Fahrgestell

Sonstiges
Radformel (4x2, 4x4, 6x6, 8x8)	4x4 (6)
Anzahl der zugelassenen Sitze	3
Reifengröße	10R 22.5
Felgen	8 Loch
Reifenart	MT Continental
Tankkapazität	130 L + 3 kanister a je 20 L
Dieselfilter	Ja

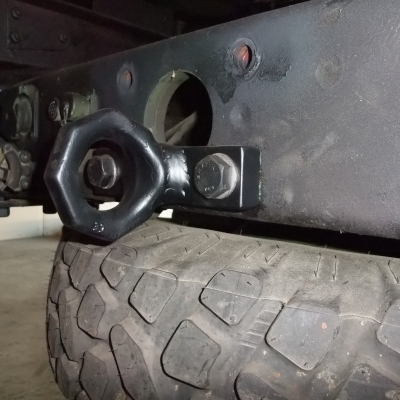

original zwillingsbereift. Aufbau auf Originalpritsche, inten mit Halter verschraubt, vorne Federnd befestigt.
Allrad zuschaltbar oder permanent	zuschaltbar
Differenzialsperren	Längst und Quer

Aufbau

Sonstiges
Aufbauhersteller	Zeppelin FM 2
Kabinenmaße (Innen)	207 x ca. 400 cm
Kabinenmaße Abmessungen (außen)	k. A.
Material der Kabine	Innen und Außen Alu, dazwischen Iso-Schaum
Art und Stärke der Dämmung	ca. 6 cm
Anzahl der Schlafplätze	2
Fenster	5 + das an der Tür am Heck
Zwischenrahmen	Original Pritsche

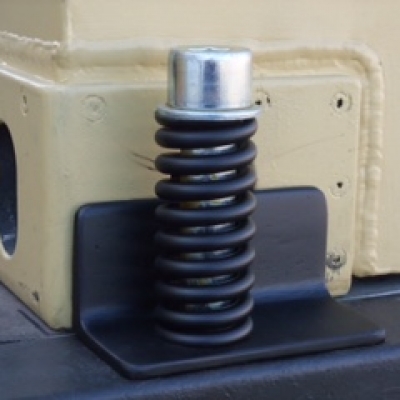

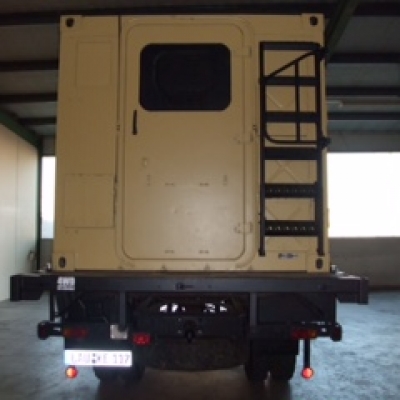

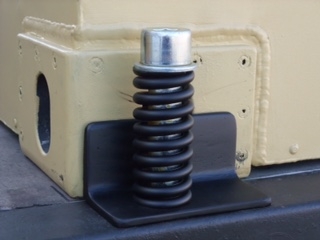

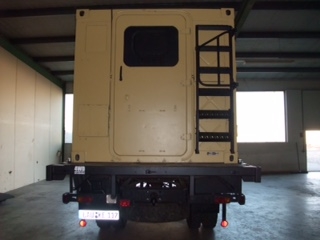

Original BW Leiter, Aufbau federnd befestigt Vorne, fest verschraubt hinten. Auf Originalpritsche und Rahmen.

Grundriss

Erläuterung Grundriss

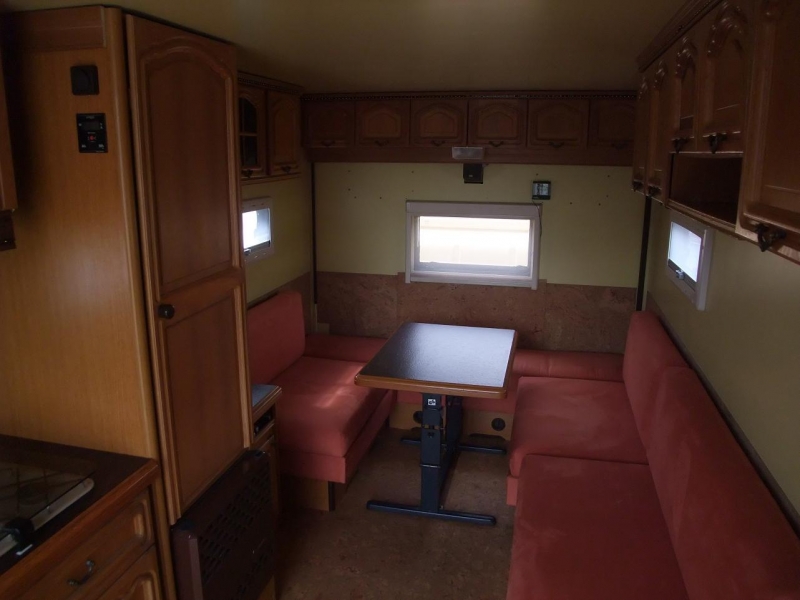

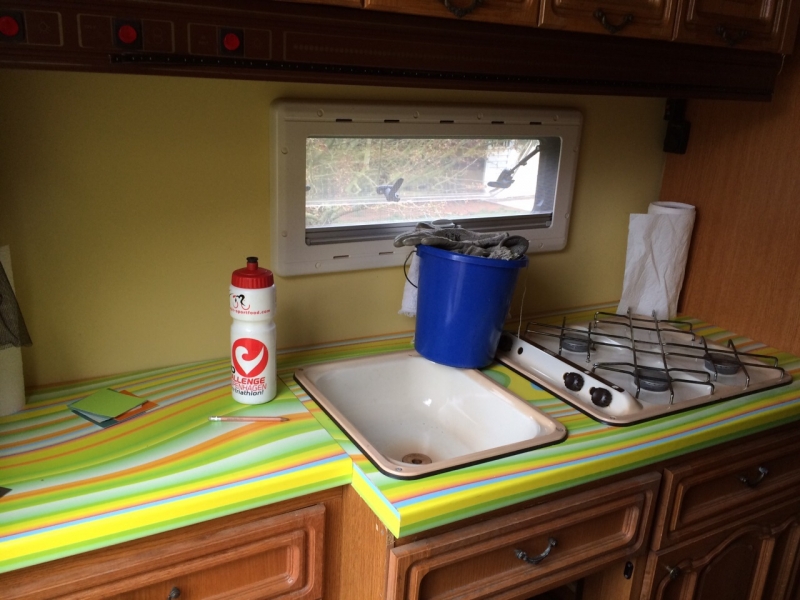

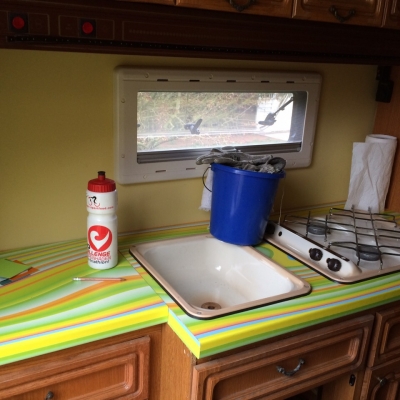

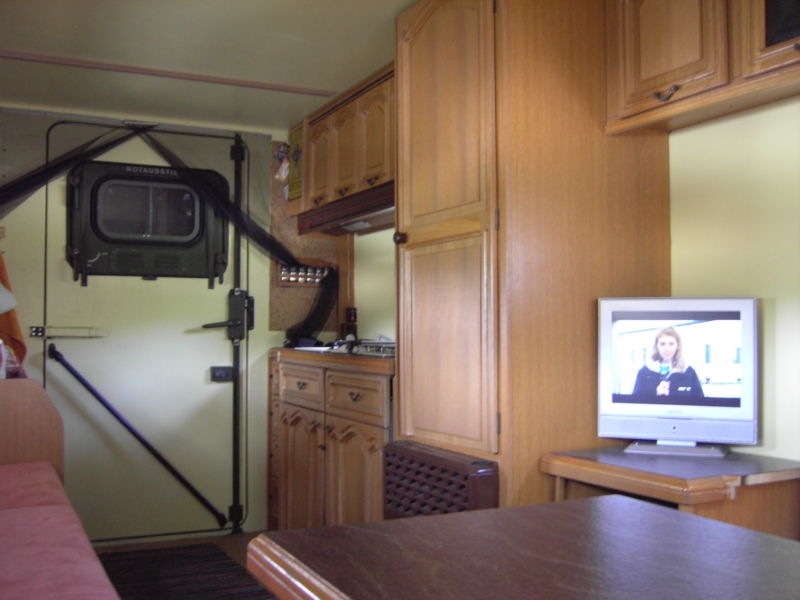

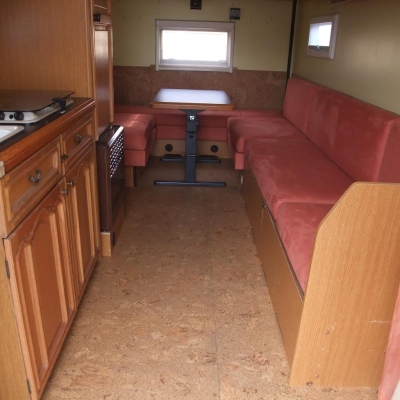

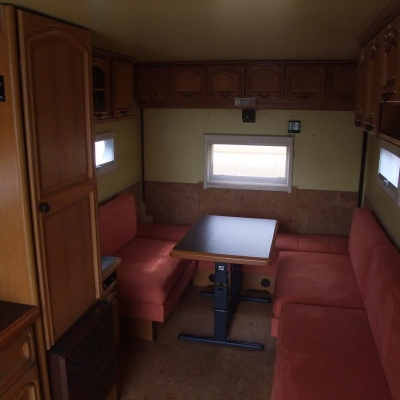

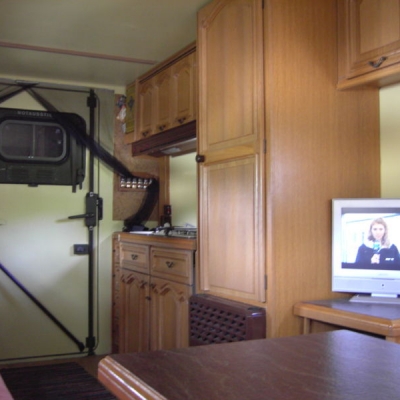

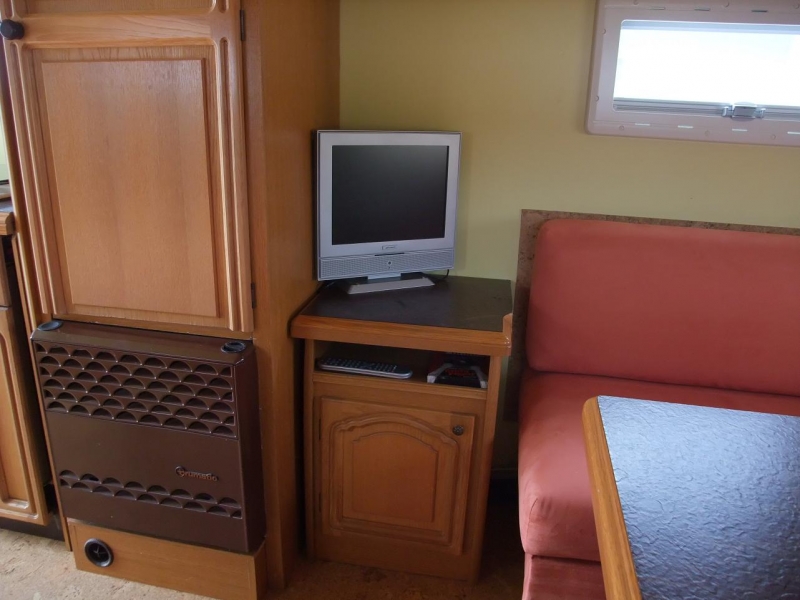

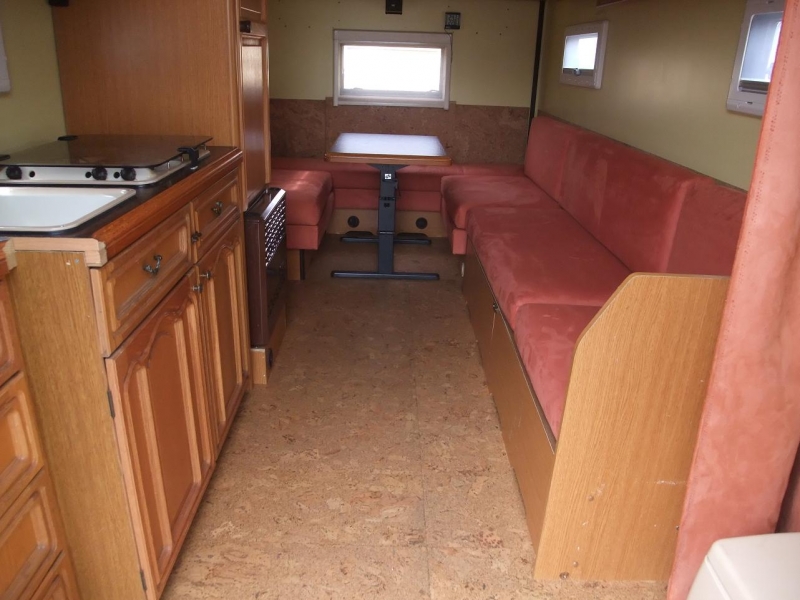

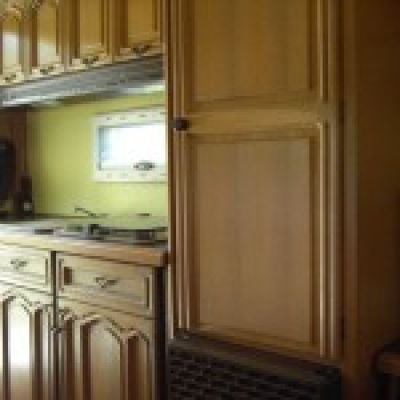

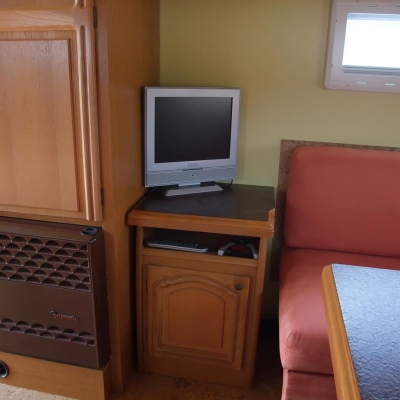

Tür im hinteren Bereich mitte. links Spüle, darunter Gasfach, 3 Flammenkocher, Hochschrank mit darunterliegende Heizung, TV Schränkchen, U-Sitzgruppe zu Bett umbaubar, Rechts kleiner Schrank, Maßzelle, 2 türiger Schrank, Anschluss an die U-Sitzgruppe. Unter der Kabinendecke fast rundherum Kleine Schränke.

Möbelbau

Sonstiges
Material des Möbelbaus	9-12 mm Sperrholz aus Wohnwagen
Eichenfurnier. Echt "gelsenkirchener Barrock" Psychodelik Platten ( Regenbogenbunt )

Kocher

Sonstiges
Kocher	3 Flammen

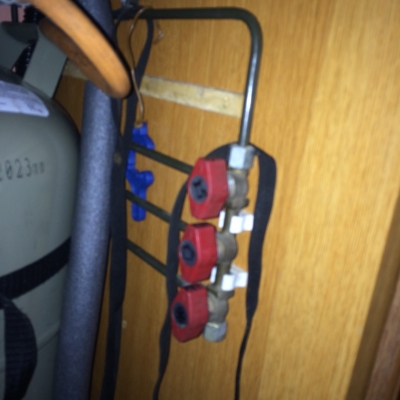

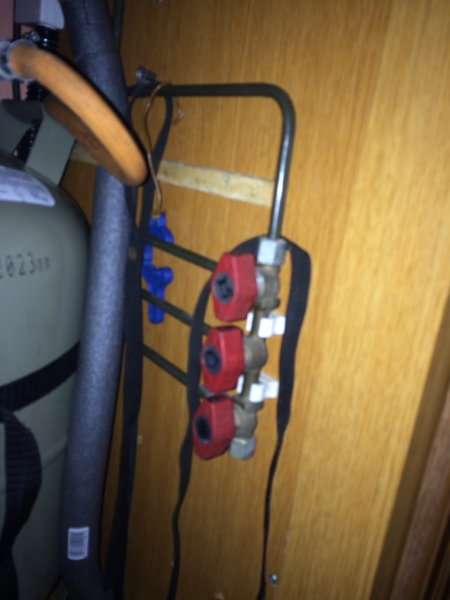

Gasinstallation	nur per 5 oder 11 Kg FLASCHEN, Kupferrohrgeführt, 4 Absperrhähne
Gaswarngerät installiert

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank	230, 24, 12V UND GASBETRIEB

Stromkonzept

Sontiges
Stromspannung im Chassis	24V
Stromspannung im Aufbau	230V, 24V UND 12V
Ladewandler 24-12V	FRARON 24V
110V / 230V im Aufbau?	Ja
Wechselrichter	FRARON 3000WATT 230 WANDLER UND FRARON XXXWTT 12V WANDLER
ALLE KABELKANÄLE GETRENNT NACH 230/24/12V, FI SCHALTER UND SICHERUNGSKÄSTEN. Außensteckdosen, auch CEE

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau	2x 12V NATOBLOCK 100 AH
Batterietyp	GEL BATTERIEN
Batterieladegerät für Aufbaubatterien	FRARON mit Vorrangschaltung

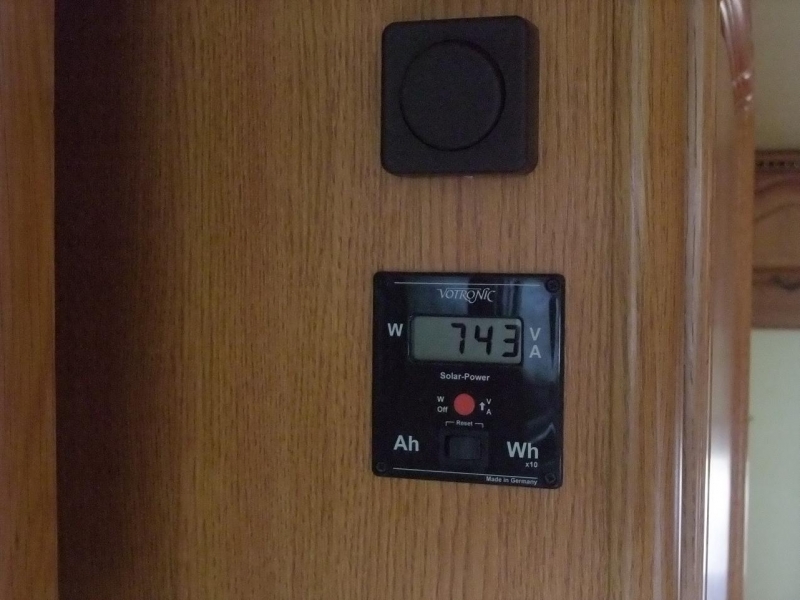

Batterieüberwachung	VOTRONIC MTTP

Stromgewinnung

Sonstiges

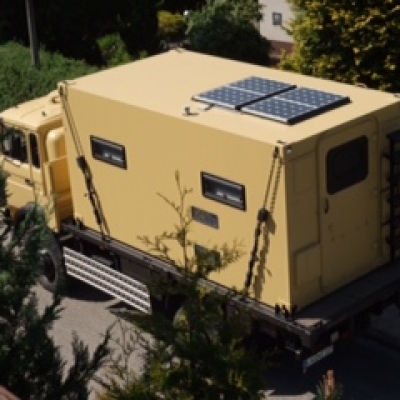

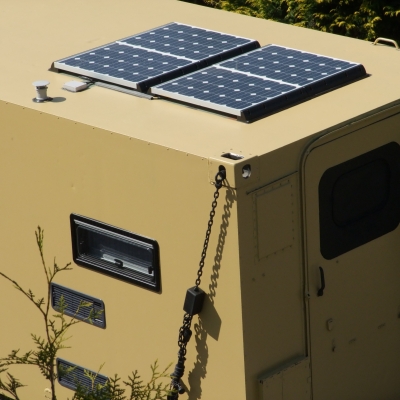

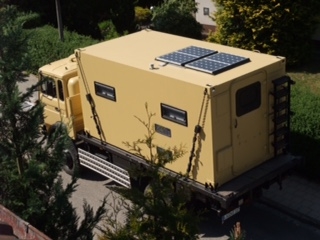

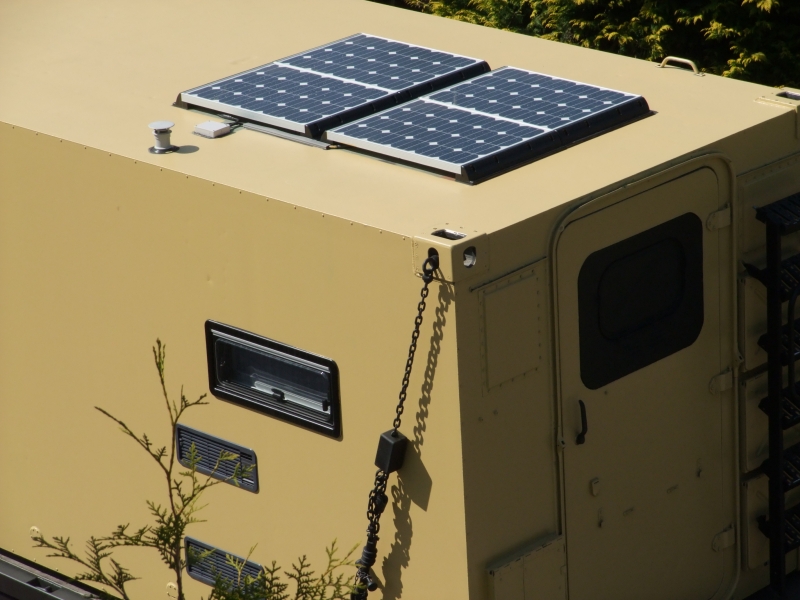

Solarkapazität	2 PANÄLE AUF DACH FEST. 240 WATT
Solarregler	VOTRONIC
Brennstoffzelle	Nein
Generator	NO

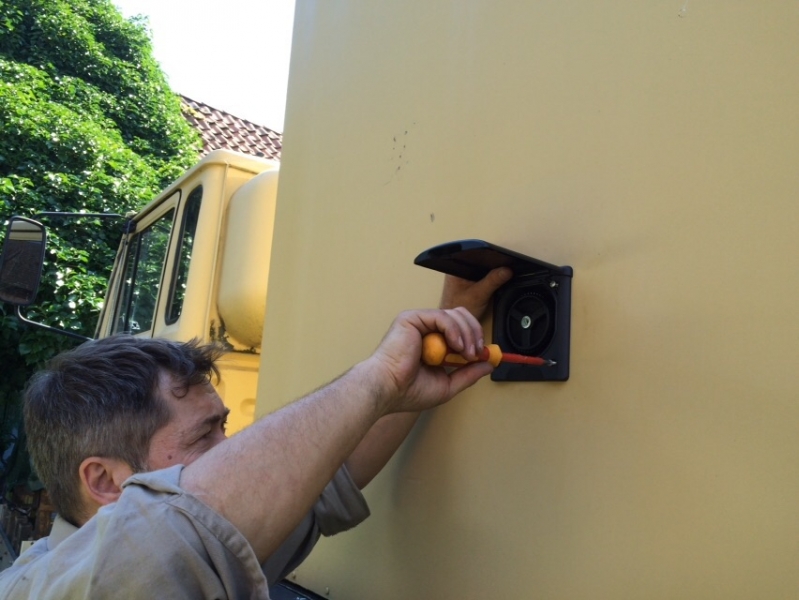

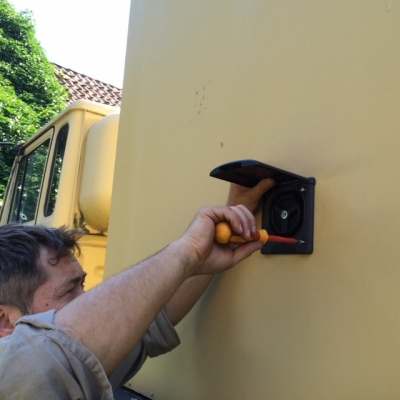

CEE Aussensteckdose für Betrieb auf Campingplätze

Heizung

Hersteller und Typ der Heizung	TRUMA GAS

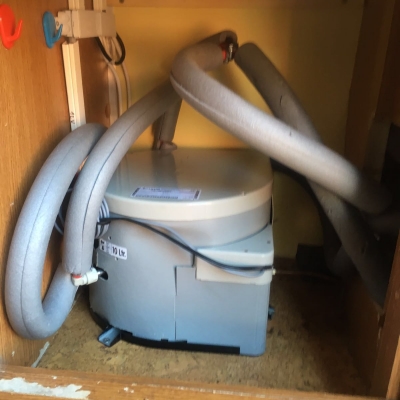

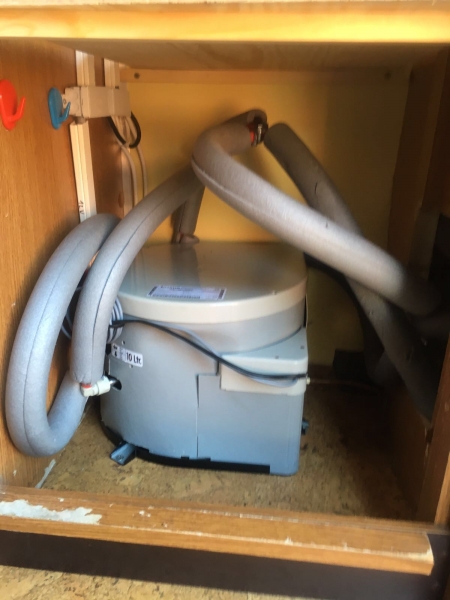

Warmwasseraufbereitung	TRUMA B10 BOILER GAS
Fahrerhausheizung	Durch Abwärme des Motors und Gebläse

Gasanlage

Erläuterung Gasanlage
11 KG GASFLASCHEN SPEISEN KÜHLSCHRANK, BOILER FÜR WARMWASSER, HEIZUNG UND 3 KOCHPLATTENHERD.

Wassersystem

Sonstiges

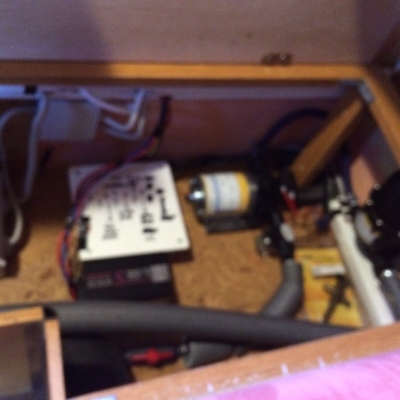

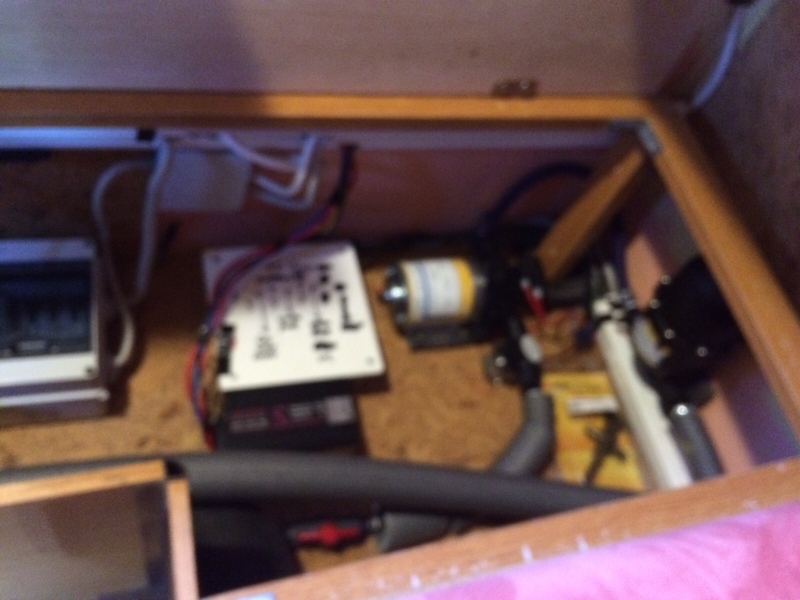

Wasserführung	SHURFLO DRUCKWASSERPUMPE MIT AUSGLEICHSBEHÄLTER, Kalt-, Warmwasser getrennt.
Wasserfiltersystem	KERAMIC

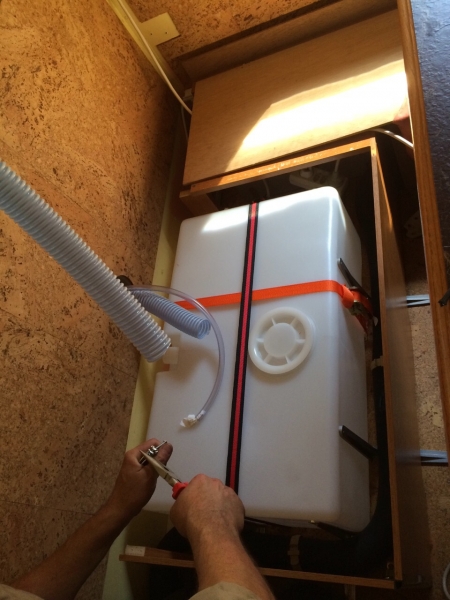

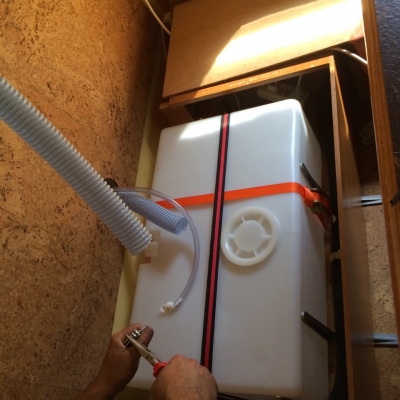

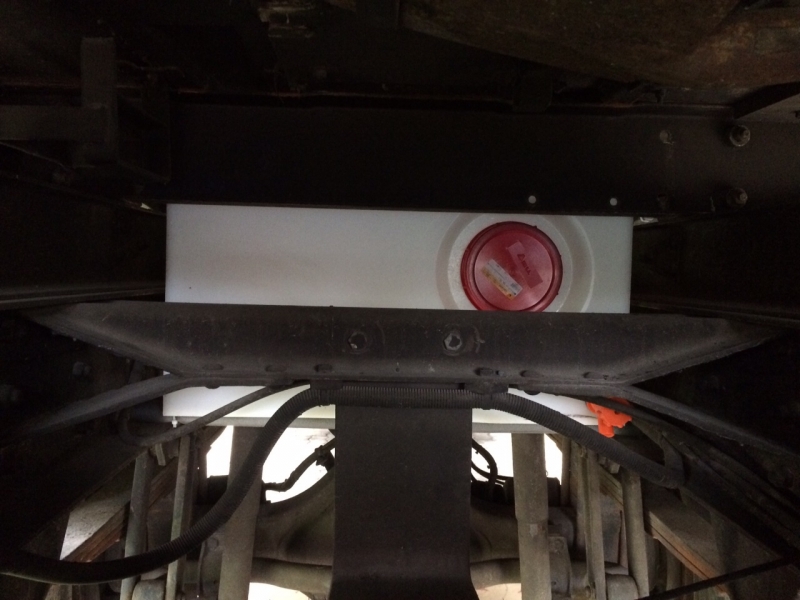

Volumen der Frischwassertanks	88L

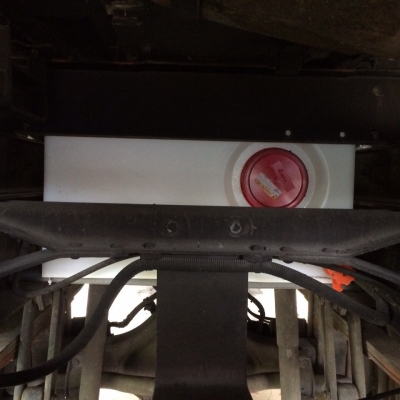

Volumen der Abwassertanks	88L
Außendusche kalt/warm

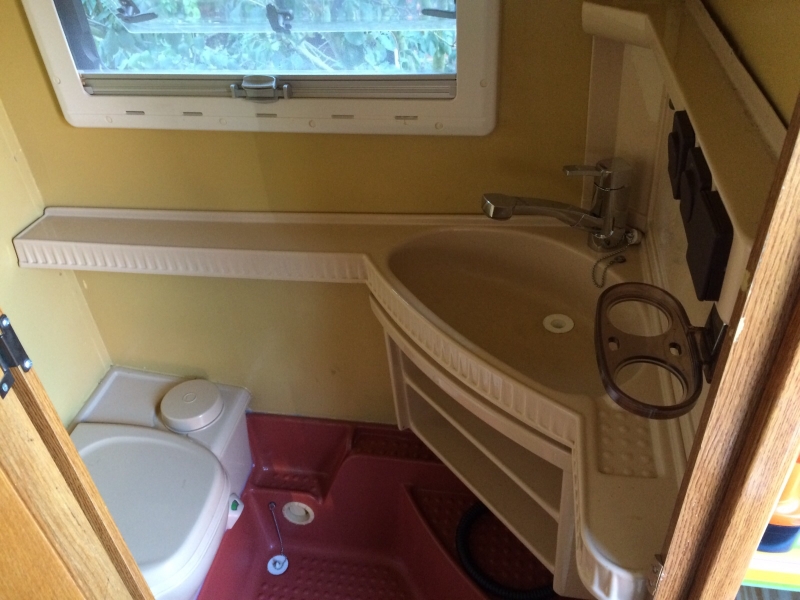

Toilette

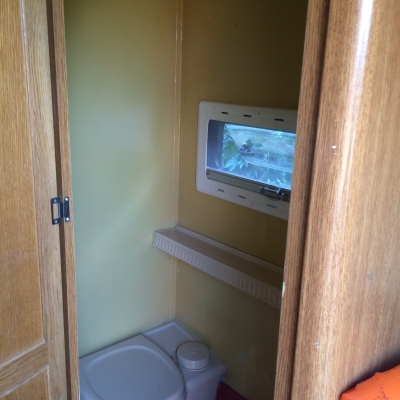

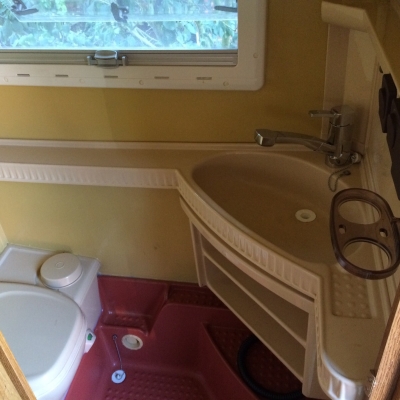

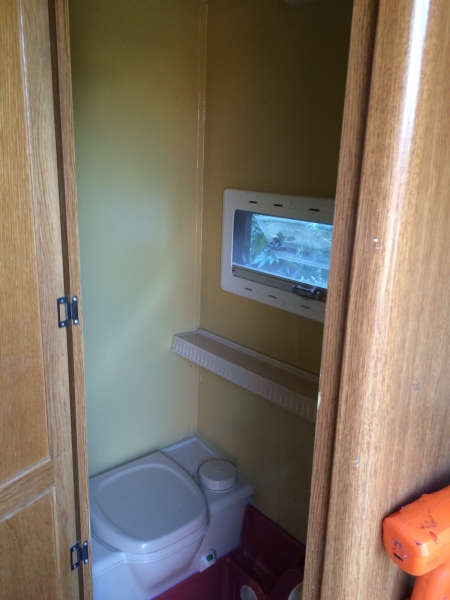

Hersteller und Art der Toilette	THERTFORD C2

Anbauten

Heckträger	NO
Dachgepäckträger	NO
Stauboxen	Alle Original BW-Boxen unter der Pritsche
Außenkochstelle	Ja
Markise	Ja
