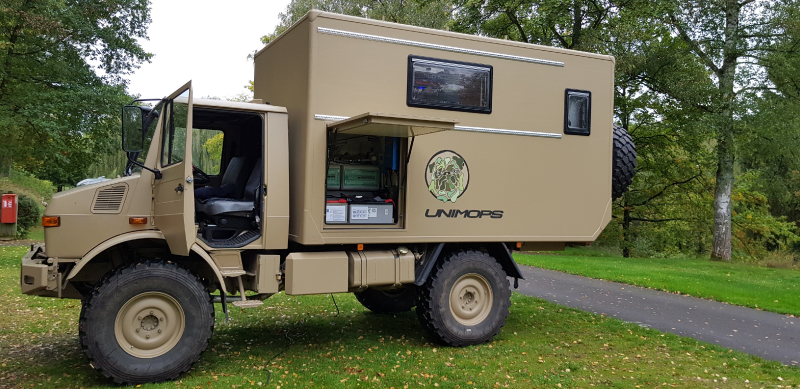

Unimops (#1697)

Unser Projektstart war 2018 in Bad Kissingen zur Messe. Wir hatten die ersten Entwürfe zum Innenausbau einer Expeditionskabine dabei und hatten bei Neue Drecatec gleich einen kompetenten Ansprechpartner gefunden. Der nächste Schritt war nicht weit und nach dem Vortrag von Ulrich Dolde haben wir sein Buch gekauft und noch während der Messe unsere Leerkabine mit Fahrzeug für Mai 2019 bestellt. Nun hatten wir genügend Zeit die Baupläne für Möbel, Elektrik und Wasserversorgung auszuarbeiten und die Einbauteile zu beschaffen. Der Ausbau erfolgte von Mitte Mai bis Mitte Juli 2019 und im August ging es auf Testfahrt nach Albanien. Von einer gelösten Auspuffschelle abgesehen, 4300km ohne Probleme.

Allgemeine Angaben

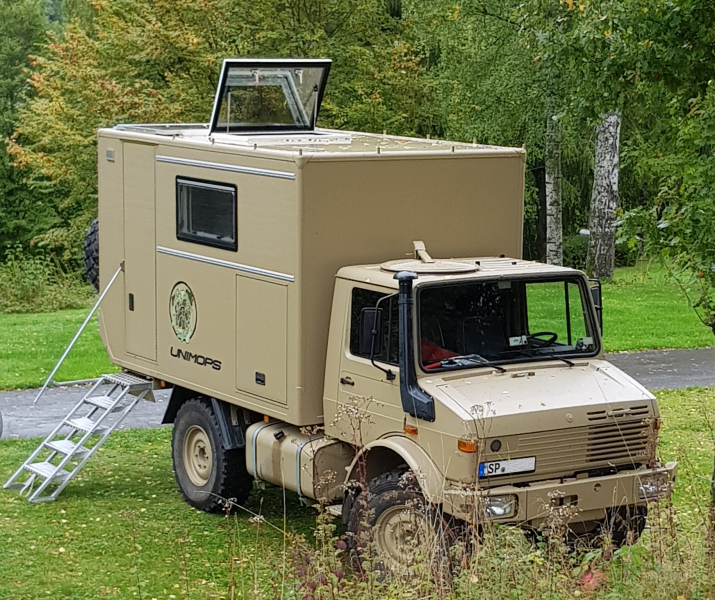

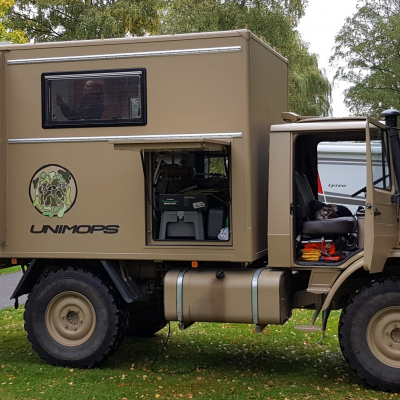

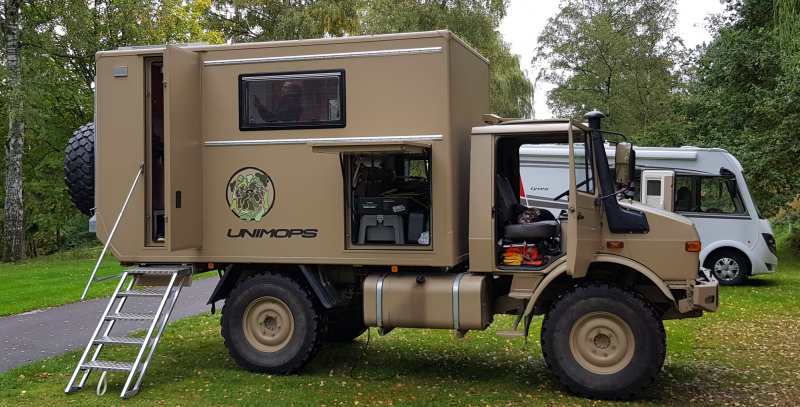

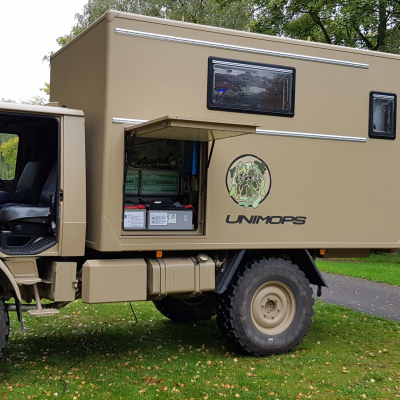

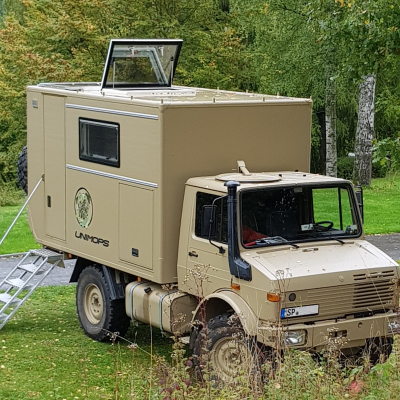

Fahrzeughersteller und Typ Mercedes Benz Unimog 435 1300L
Name des Halters Petra
Baujahr 1986 und 2019
Fahrzeug steht zum Verkauf? Nein

Motor

Motortyp OM352
Hubraum 5,6 Liter
Zylinderzahl 6
Motorleistung in PS 131

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x4
Radstand 3250 mm
Anzahl der zugelassenen Sitze 3
Reifengröße 365/80 R 20
Felgen Orginal
Reifenart Michelin XZL
Tankkapazität 300 Liter rechts und 130 Liter links
Dieselfilter Nein
Allrad zuschaltbar oder permanent zuschaltbar
Differenzialsperren Ja

Aufbau

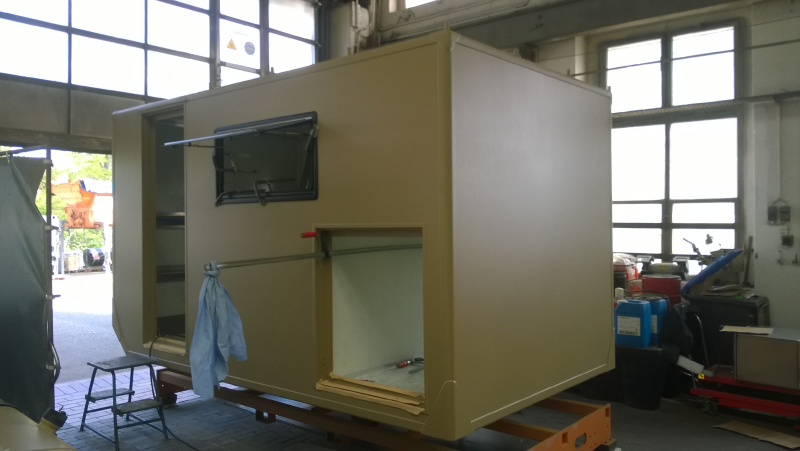

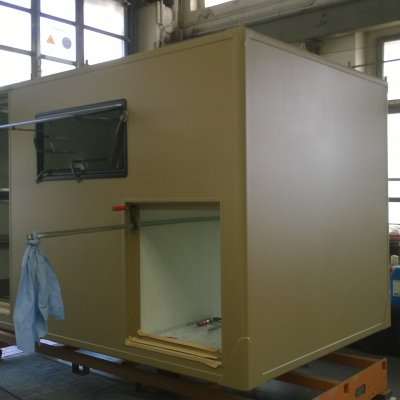

Aufbauhersteller Neue Drecatec GmbH, Meschwitzstraße 21, 01099 Dresden
Kabinenmaße (Innen) LxBxH-Mitte : 3715 x2155 x2032
Kabinenmaße Abmessungen (außen) LxBxH-Mitte : 3900 x2350 x2300
Material der Kabine 25 mm thermoplastischer Sandwichpaneel, innen und aussen 0,7 mm schlagzähe Deckschichten aus glasfasergebundenem Polypropylen und dazwischen ein Tubus-Wabenkern

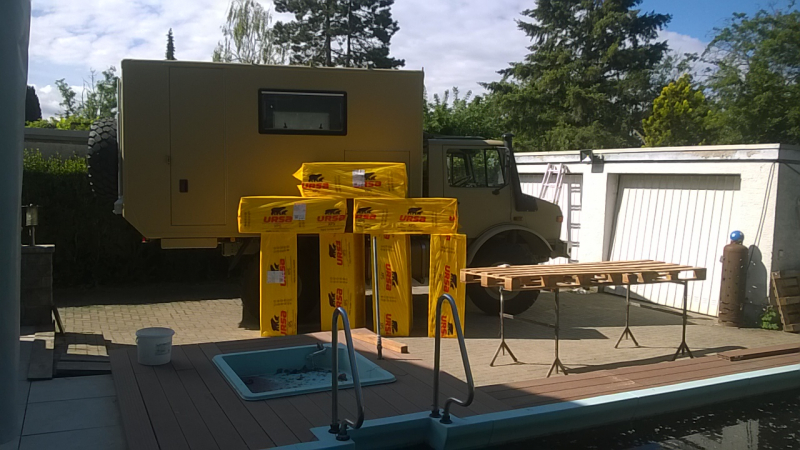

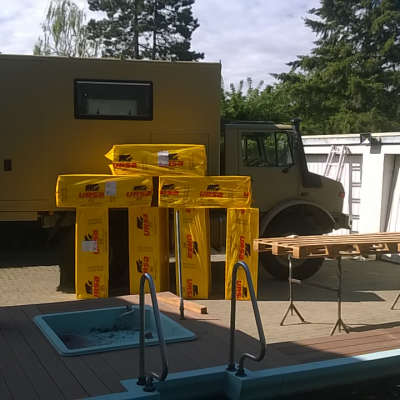

Art und Stärke der Dämmung 60 mm XPS Hartschaumplatten
Anzahl der Schlafplätze 2
Fenster 4

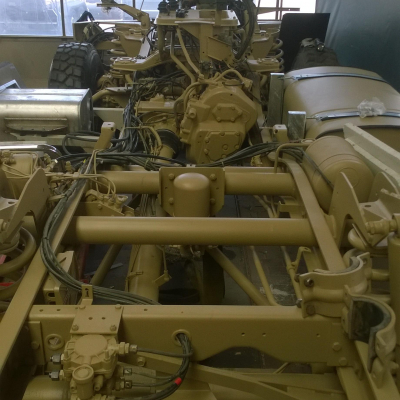

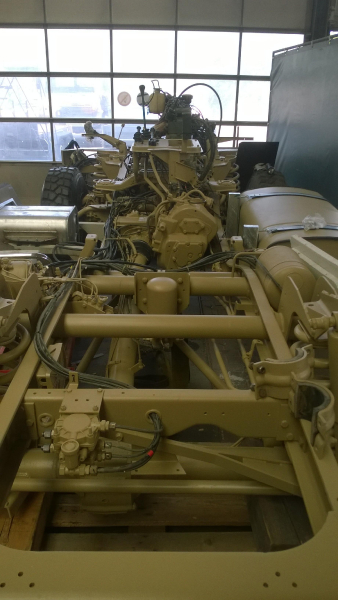

Zwischenrahmen Original Spinnenrahmen mit angeschweißten Verbreiterungen und Verlängerungen auf 3700mm + 300mm Heckschräge.

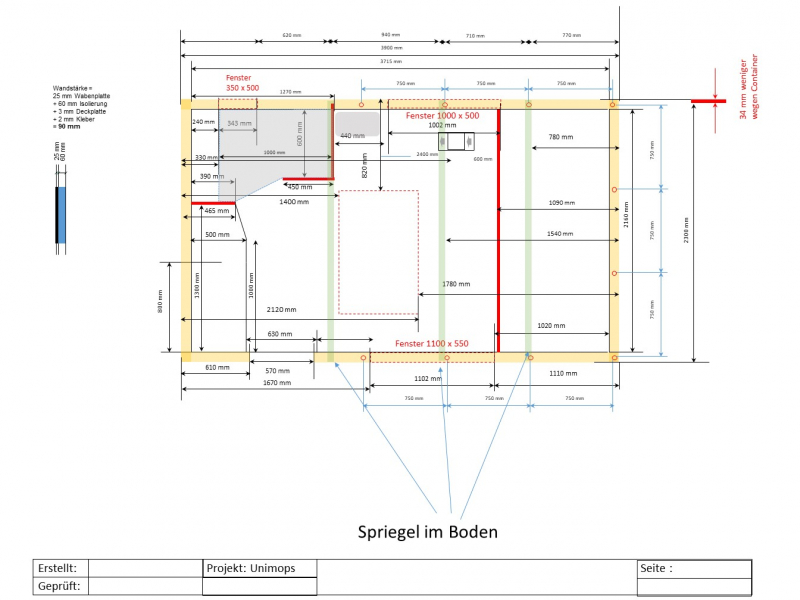

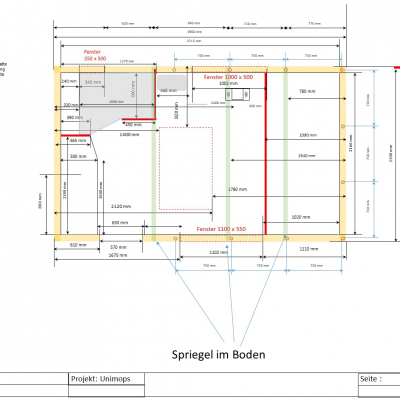

Grundriss

Erläuterung Grundriss

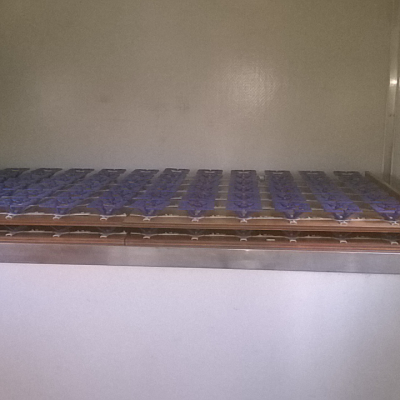

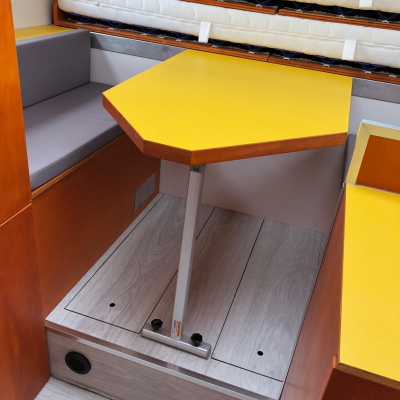

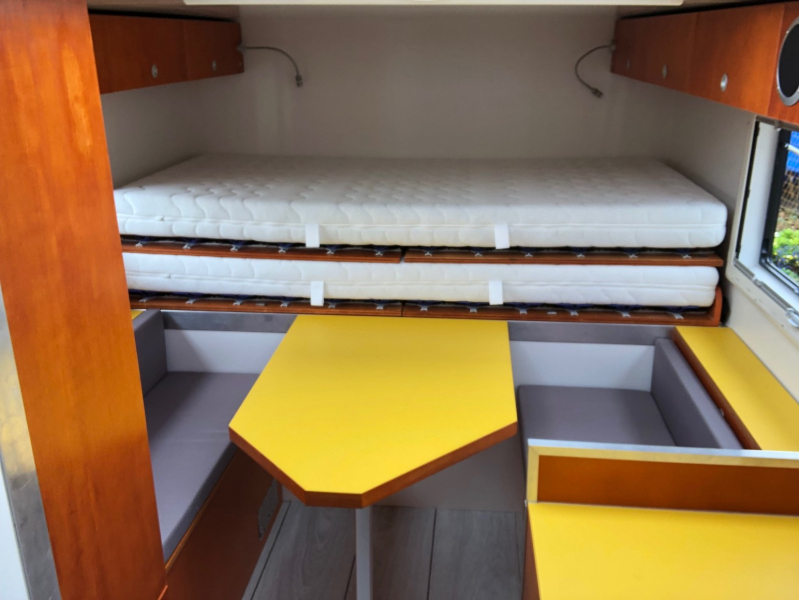

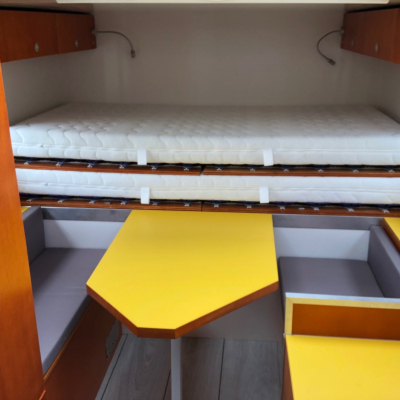

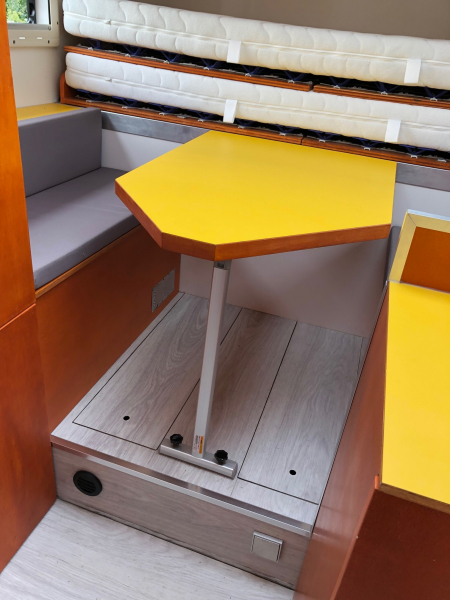

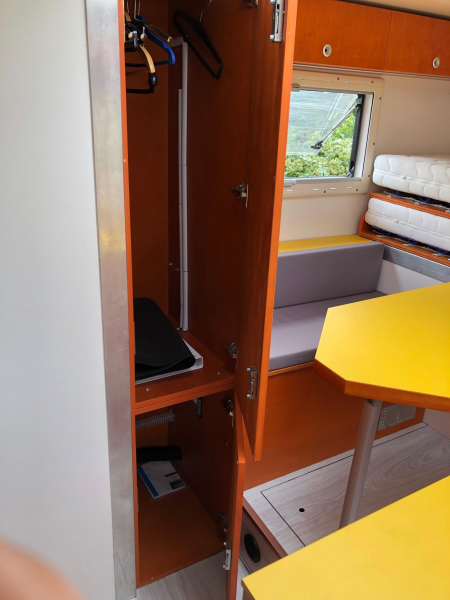

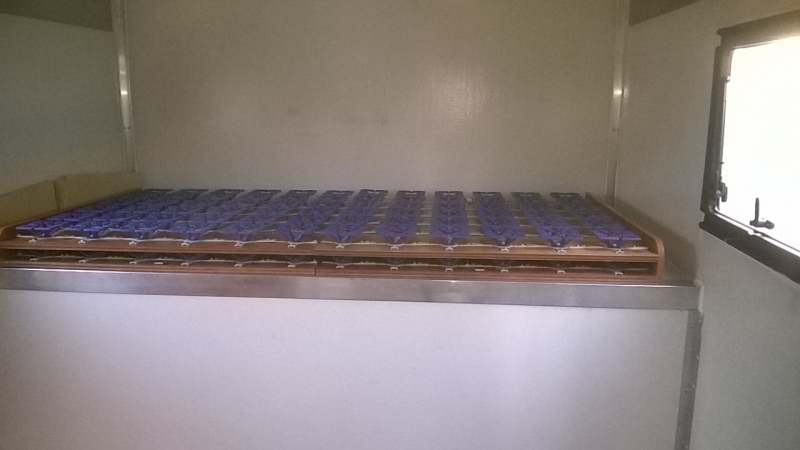

2 x Sitzfläche mit 1m Breite und Tisch oder Bett mit Froli-Federn und 2 x 2m Kaltschaummatratze.

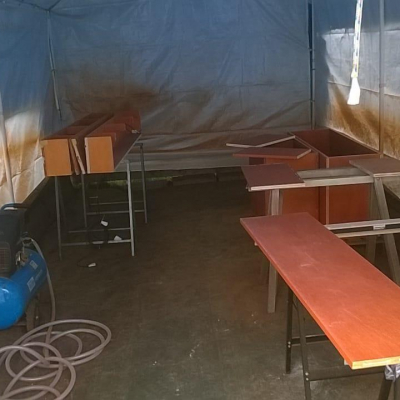

Möbelbau

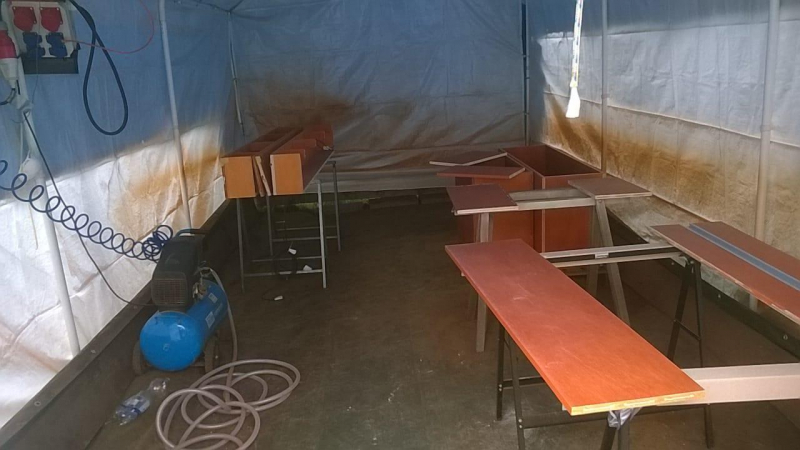

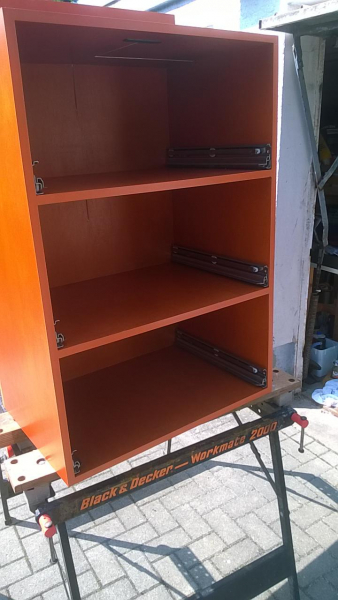

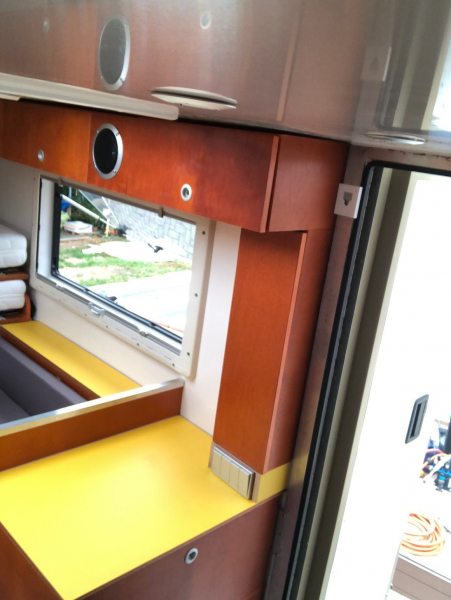

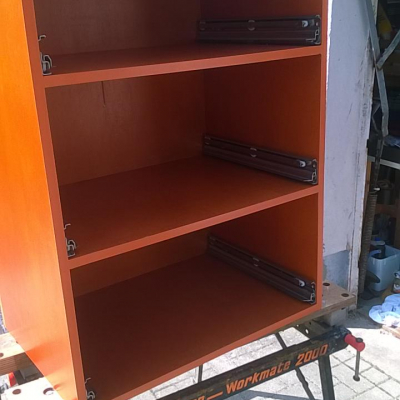

Material des Möbelbaus Banova Sperrholz 18 mm

Kocher

Kocher Spirituskocher 2 flammig
Gasinstallation nein

Kühlschrank, Kühlbox

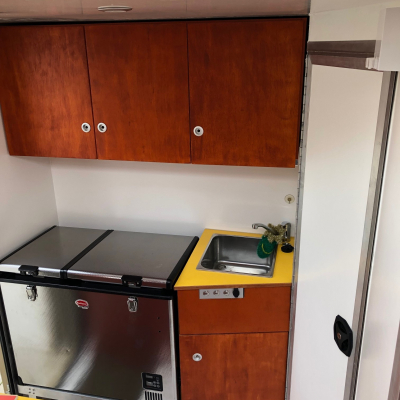

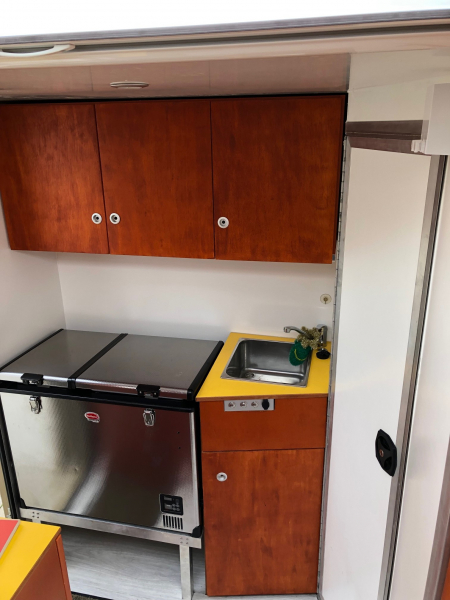

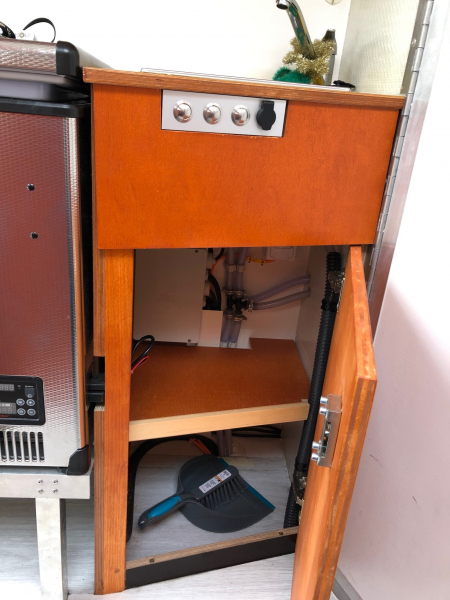

Hersteller und Typ des Kühlschrank SnoMaster SMDZ-EX85D
Sonstiges
37 Liter Frost und 48 Liter Kühlen LxBxH 800x470x630

Stromkonzept

Stromspannung im Chassis 24 V
Stromspannung im Aufbau 24 V
110V / 230V im Aufbau? Ja

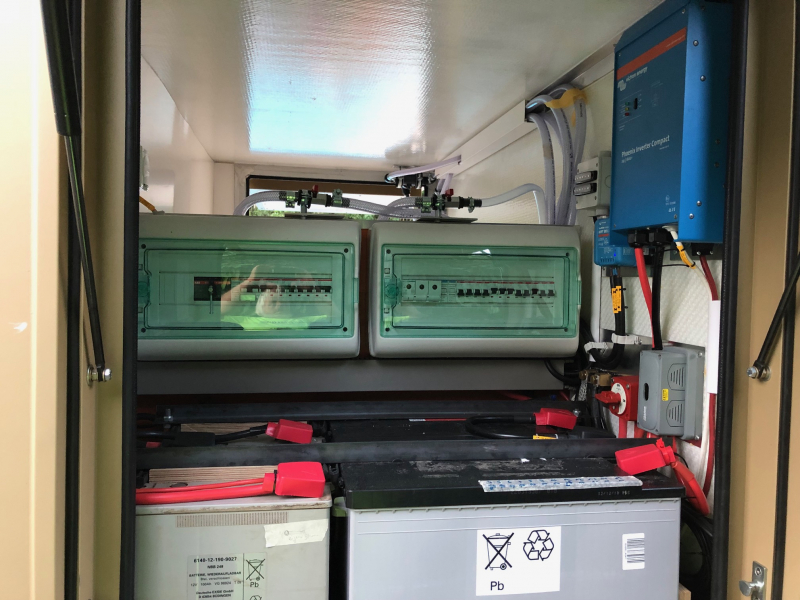

Wechselrichter Phoenix Wechselrichter 24 Volt C 24/1600
Sontiges
Beleuchtung mit 4 Stück Lumicoin Lilu, 2 Stück Lumibeam Flex, 1 Stück Umfeldleuchte von www.travel-lighting.de. Die Indirekte Beleuchtung unter dem Hängeschrank in der Küche und den Oberschränken besteht aus 5,6 m LED Band im Aluprofil mit Opalabdeckung. Alle Leuchten sind dimmbar und merken sich nach dem Ausschalten die letzte eingestellte Helligkeit. In allen Schränken und Stauräumen sind LED LKW Positionslampen mit zentraler Betätigung verbaut. Das Arbeitslicht hinten bzw. rechts und links ist über eine Funkfernbedienung schaltbar.

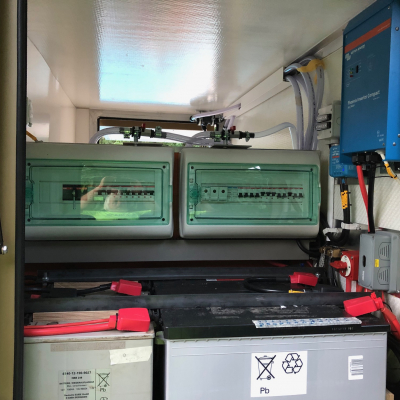

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 2x 230 Ah 12V
Batterietyp AGM
Batterieladegerät für Aufbaubatterien CTEK-MXT-14-14A/24V-Batterieladegeraet
Batterieüberwachung Victron Battery Monitor BMV-712 Smart Bluetooth
Sonstiges
B2B Ladegerät Votronic Ladewandler VCC 2424-25 IUoUB2B

Stromgewinnung

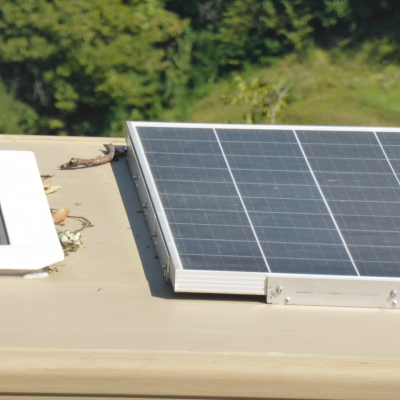

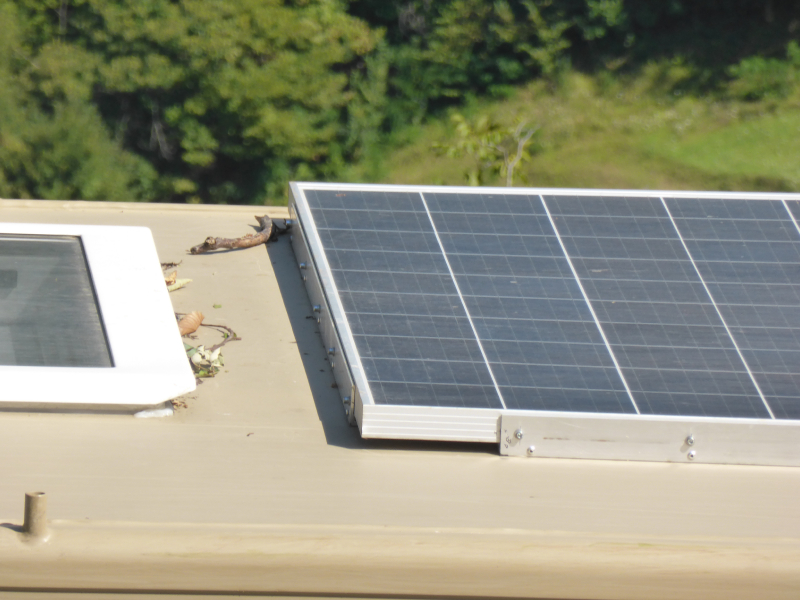

Solarkapazität Solarpanel 280 Wp 24V Polykristalin
Solarregler Victron 100/20 Smart Solar incl. Bluetooth
Brennstoffzelle Nein
Generator nein

Heizung

Hersteller und Typ der Heizung Planar 2D 2kW DELUXE URAL EDITION 24V Diesel
Warmwasseraufbereitung 6l/500W 220V Warmwasser
Fahrerhausheizung Orginal
Sonstiges
2 kW Warmluftheizung bei 60 mm Dämmung ausreichend

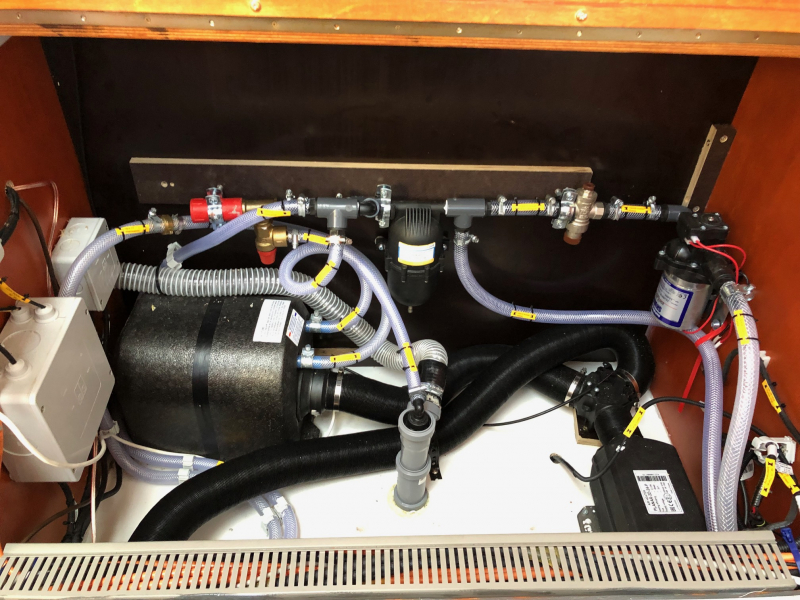

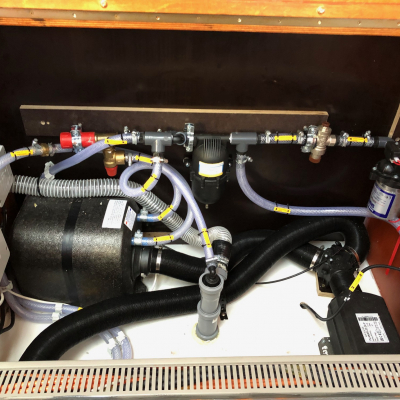

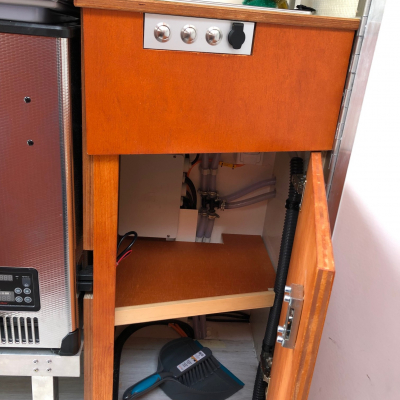

Wassersystem

Wasserführung Schlauch 12 mm
Wasserfiltersystem noch nicht

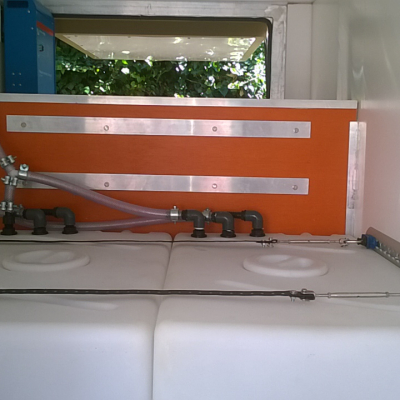

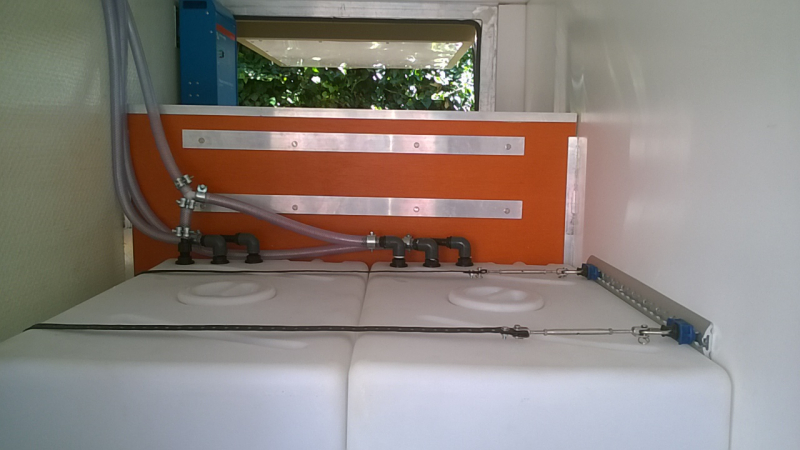

Volumen der Frischwassertanks 2 x 90 Liter
Volumen der Abwassertanks 1 x 70 Liter

Toilette

Hersteller und Art der Toilette Trenntoilette
Kapazität Fäkalientank -

Anbauten

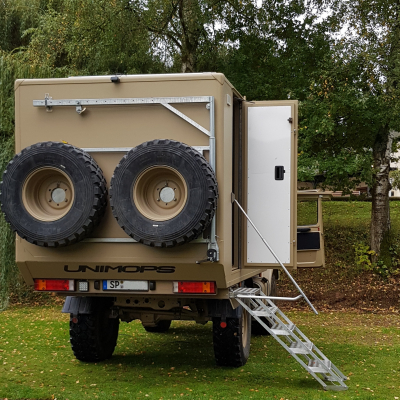

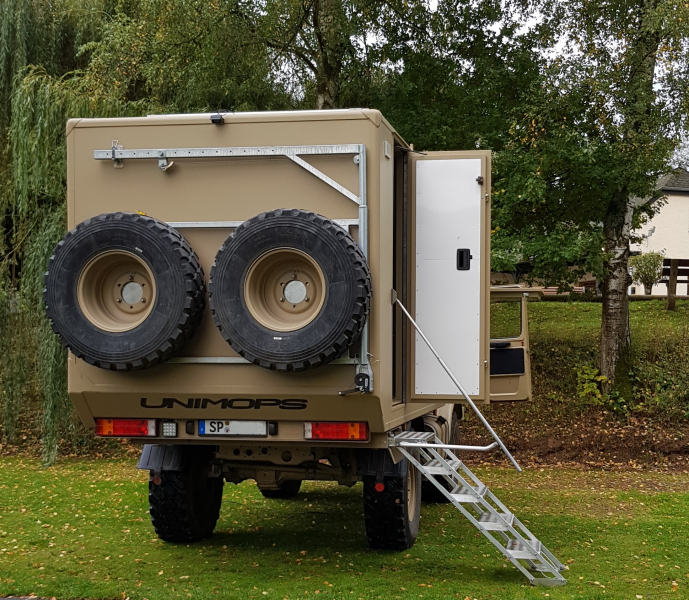

Heckträger Tragkraft 200kg mit Handwinde für 2 Ersatzreifen
Markise Sonnensegel 2500 x 3500 an den Airlineschienen
Sonstiges
Das Dach ist durch zusätzliche Spriegel begehbar und mit den eingeschweißten Rohrstücken ist der Aufbau eines Geländers und eines Sonnenschutzes auf der Dachterrasse möglich.
Veröffentlicht 21.10.19
Halter Unimops
Aufrufe 664
Ausgefüllt 98%
