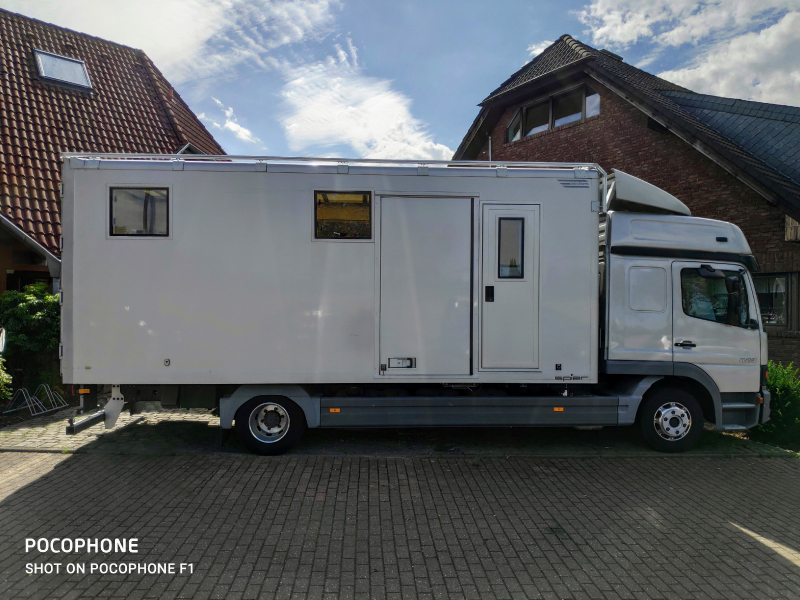

Birgit & Klaus' Fahrzeug (#1773)

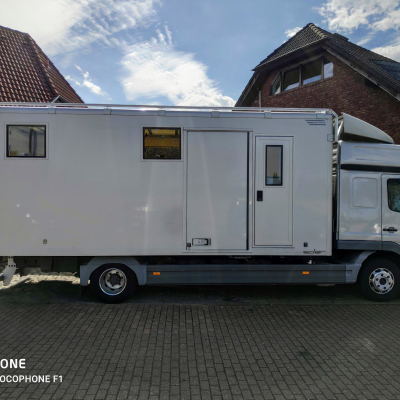

Ausbau eines MB Atego 823 mit Fernfahrerhaus und Plywood Möbelkoffer zum Fernreisemobil. Bei 200 cm Körperlänge fallen manche tollen Grundrisse einfach weg.
Allgemeine Angaben
| Fahrzeughersteller und Typ | Mercedes Benz Atego 823 |
|---|---|
| Name des Halters | Birgit und Klaus |
| Baujahr | 2001 |
| Fahrzeug steht zum Verkauf? | Nein |
Motor
| Motortyp | OM906 |
|---|---|
| Hubraum | 6,4 l |
| Zylinderzahl | 6 |
| Motorleistung in PS | 230 |
| Drehmoment | 810 |
| Sonstiges | |
| grüne Umwelt-Plakette mit nachgerüstetem Partikelfilter | |
Fahrgestell
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x2 |
|---|---|
| Radstand | 4800 mm |
| Anzahl der zugelassenen Sitze | 2 + 2 geplant statt Liege im Fahrerhaus |
| Reifengröße | 235/75 R 17,5 |
| Tankkapazität | 400 |
| Dieselfilter | Ja |
| Allrad zuschaltbar oder permanent | kein Allrad |
| Differenzialsperren | hinten |
Aufbau

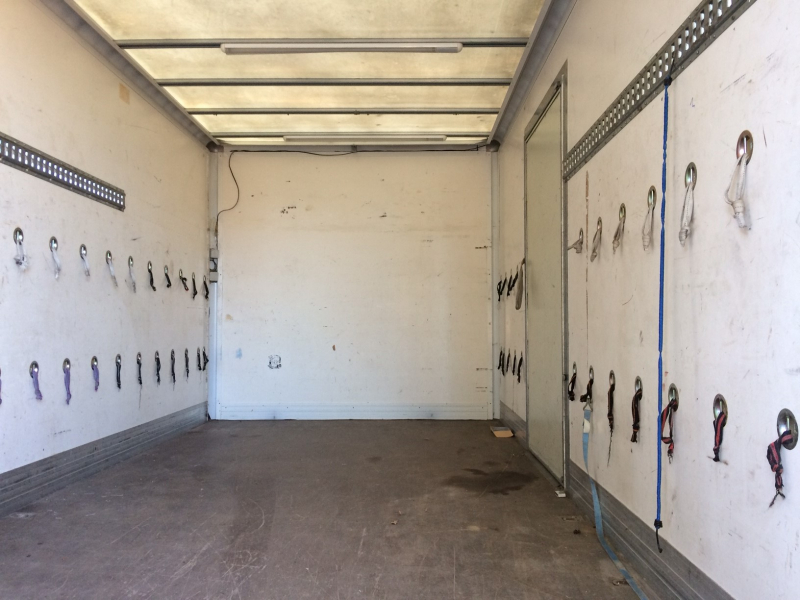

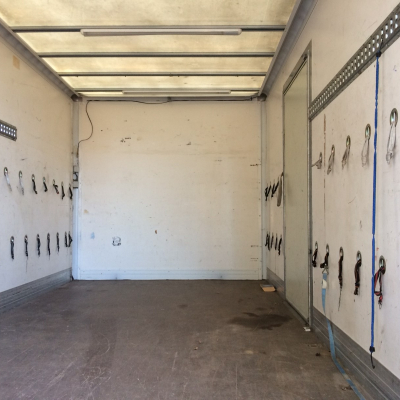

| Aufbauhersteller | Spier Plywood Möbelkoffer 1,5 mm GFK, 15 mm Siebdruck, 1,5 mm GFK |
|---|---|
| Kabinenmaße (Innen) | geplant nach Isolierung: L5950 x B 2430 x H 2280 |
| Kabinenmaße Abmessungen (außen) | L 6040 x B 2520 x H 2390 |
| Material der Kabine | Plywood |
| Art und Stärke der Dämmung | geplant: PUR Wand und Boden 40 mm, Decke 60 mm |
| Anzahl der Schlafplätze | 2 + 2 |
| Fenster | Outbound |
| Sonstiges | |
| Isolierung von innen geklebt, Holzleisten zur Befestigung von Hängeschränken, Rückwand + Liegefläche Hecklängsbett vor verbleibenden Koffertüren aus 40 mm GFK Sandwich | |

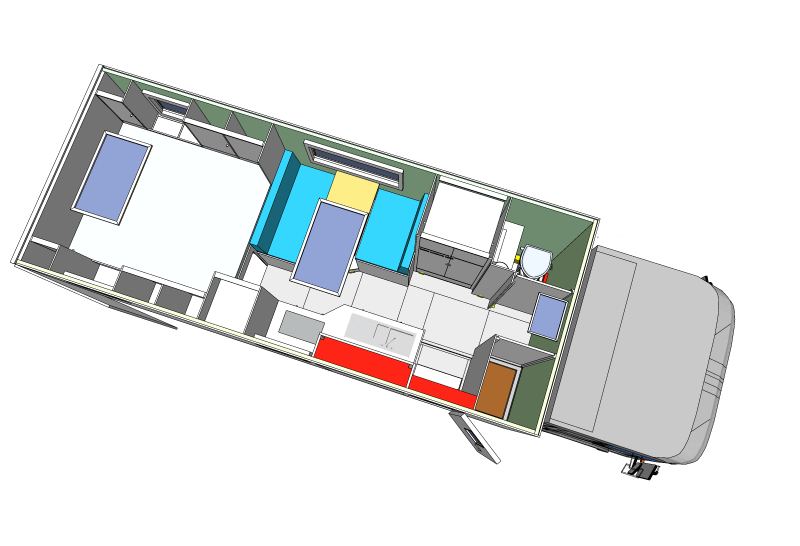

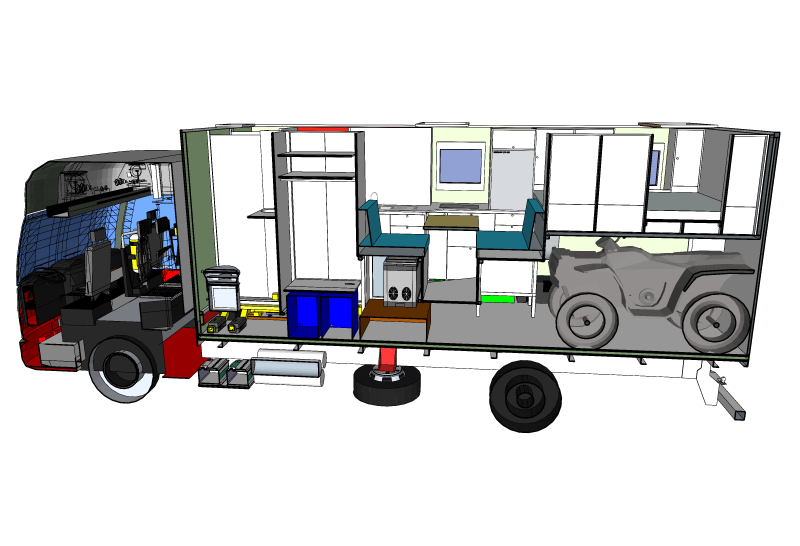

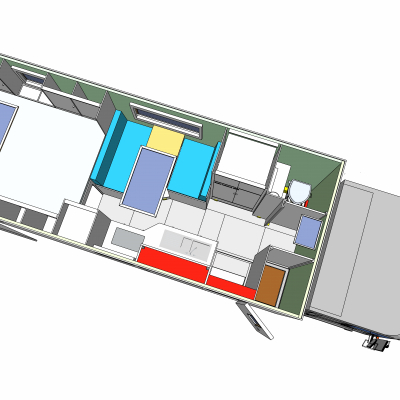

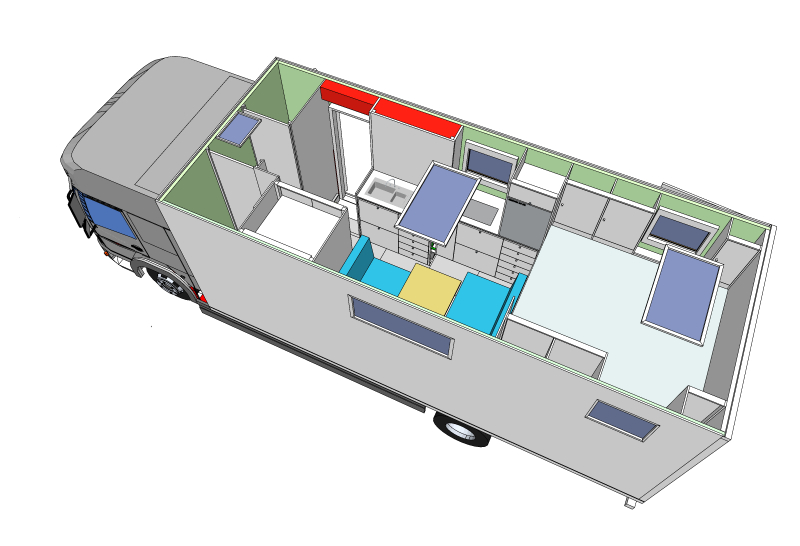

Grundriss
| Erläuterung Grundriss | |
|---|---|

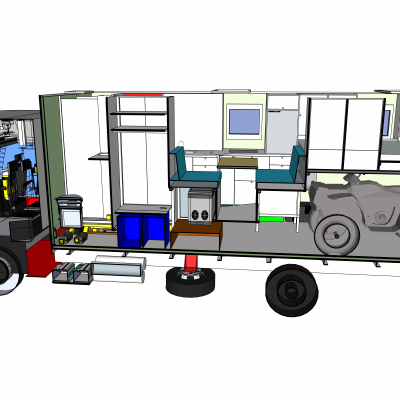

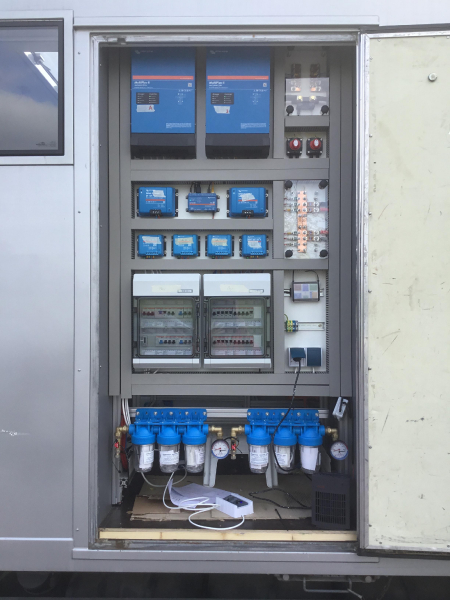

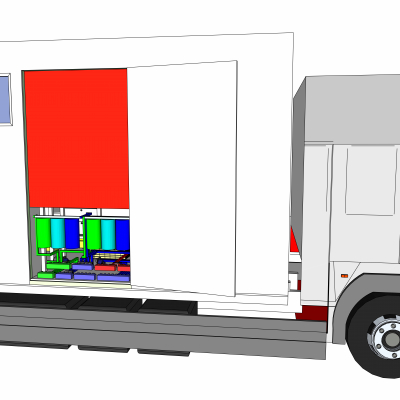

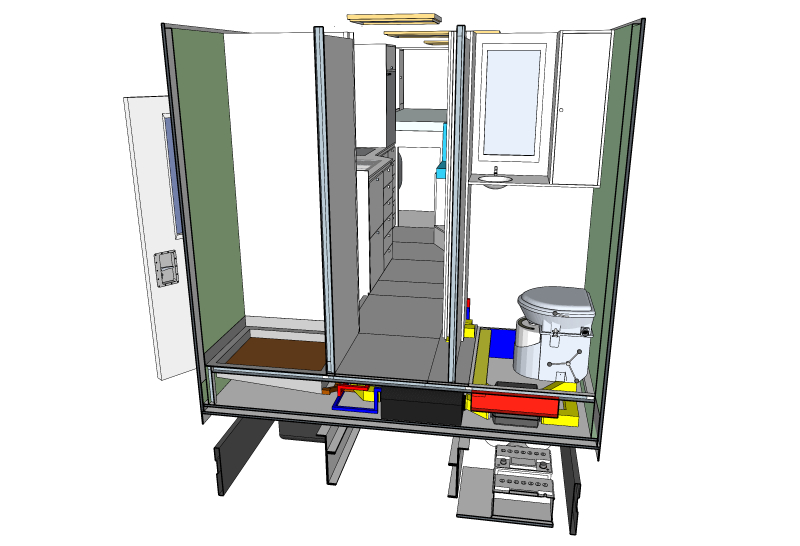

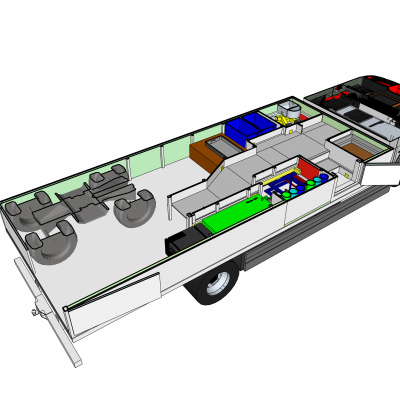

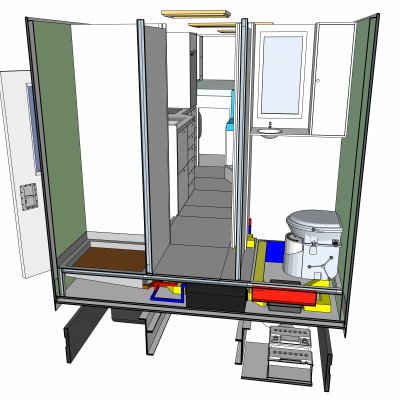

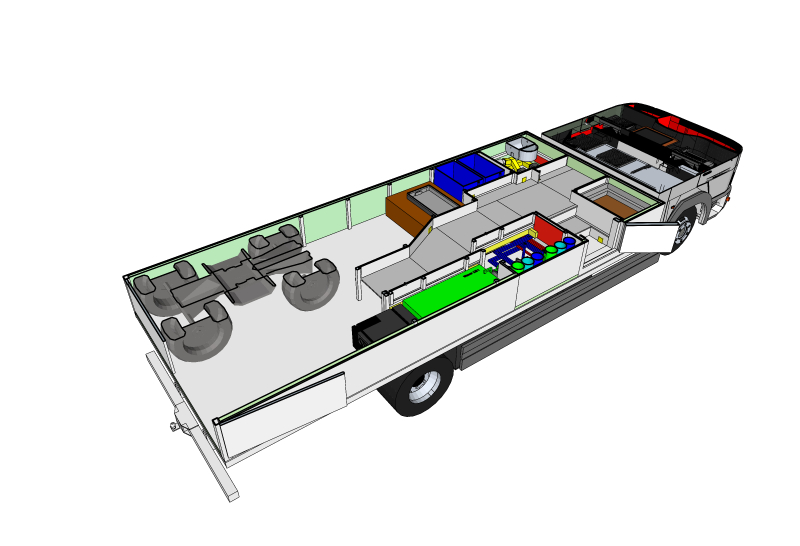

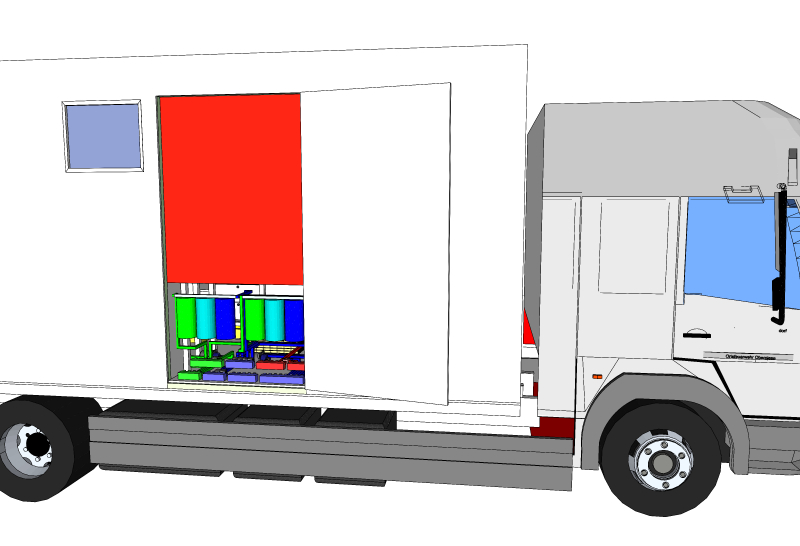

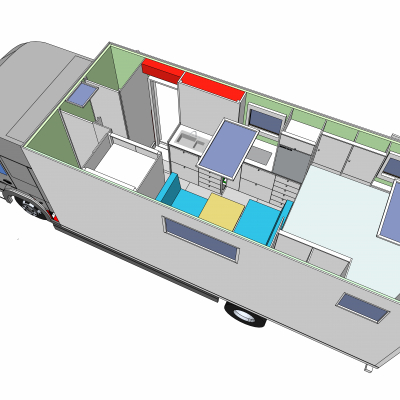

| geplant: vorhanden Seitentür soll Zugang zur Technik gewähren (unten Wasserverteilung mit Filter, oben Elektrokomponenten); neue Eingangstür über zwei innenliegende Stufen auf Doppelboden (290 mm); Durchgang zum Fahrerhaus; Beifahrerseite: Dusche, Eingang, Küchenzeile mit Spüle, Induktionskochfeld oder Gas, Kompressorkühlschrank Kissmann, Längsbett L 2100 x B 1800; Fahrerseite: Toilette (naturehead oder Airhead), Schrank, Doppeldinette umbaubar zum Notbett (L 2000 x B 1000/1250). |
Möbelbau

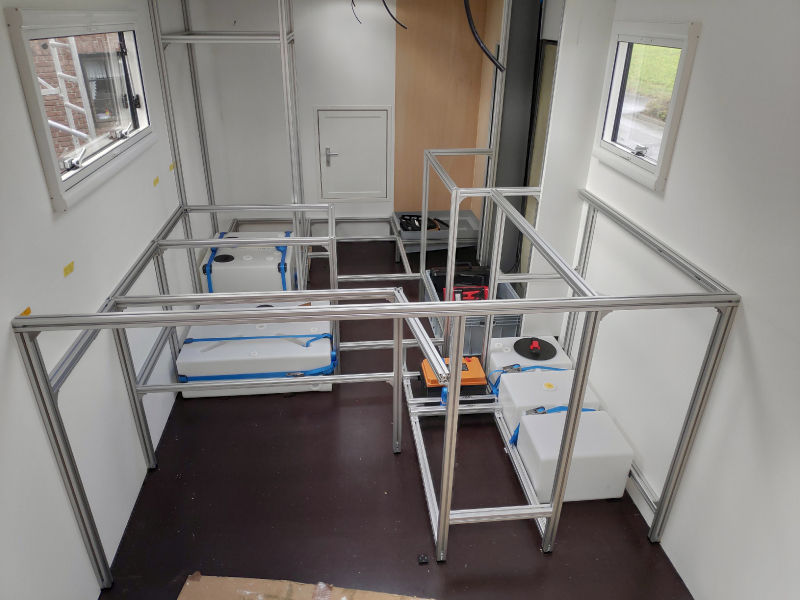

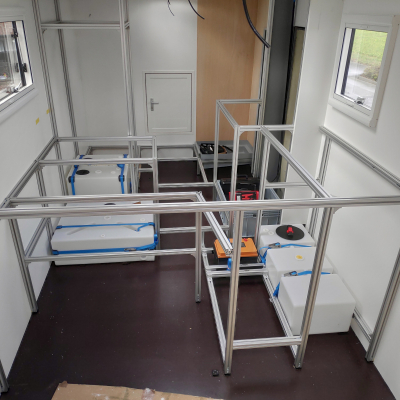

| Material des Möbelbaus | geplant: Skelett aus Alusystemprofilen 40/40; Verkleidung / Hängeschränke / Trennwände aus Balsasperrholz beschichtet |
|---|
Kocher
| Kocher | geplant: Induktionskochfeld 2 Platten mit Origo 3000 als Backup oder Gas 2 Flammen |
|---|---|
| Gasinstallation | noch nicht entschieden |
Kühlschrank, Kühlbox
| Hersteller und Typ des Kühlschrank | geplant: Kissmann 130 ENI in Küchenzeile / Engel MD45F-CD unter Sitzbank |
|---|

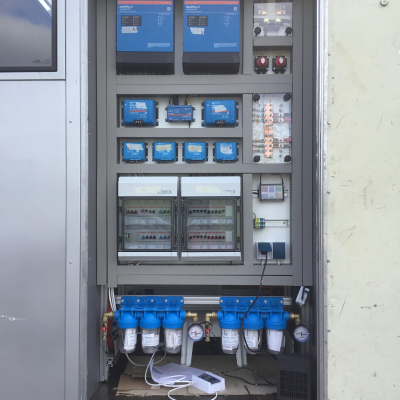

Stromkonzept
| Stromspannung im Chassis | 24 V |
|---|---|
| Stromspannung im Aufbau | 24 V / 230 V |
| Ladewandler 24-12V | Bisher nicht |
| 110V / 230V im Aufbau? | Ja |
| Wechselrichter | 2 Victron MultiPlus II 24/3000/70 |
Batteriekapazität im Aufbau
| Batteriekapazität im Aufbau | 2 x 100Ah |
|---|---|
| Batterietyp | LiFePo4 |
| Batterieüberwachung | Victron Smart Shunt 500 A |
Stromgewinnung

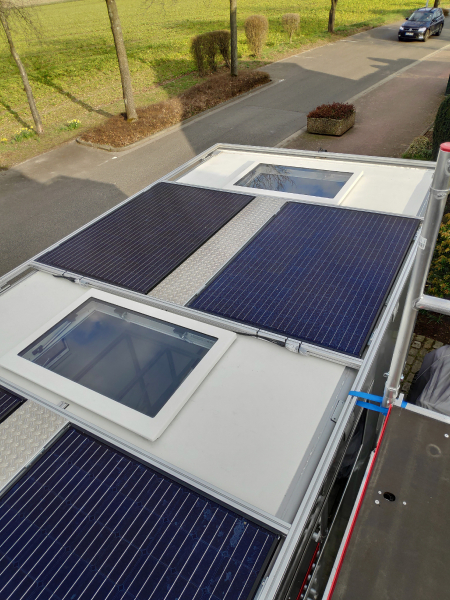

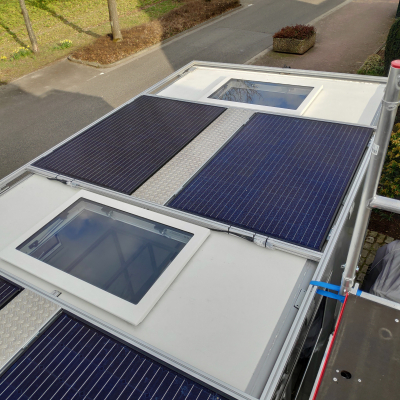

| Solarkapazität | 4 x 335 Wp Panasonic Hit |
|---|---|
| Solarregler | 4 Victron SmartSolar 100/20 |
| Brennstoffzelle | Nein |
| Sonstiges | |
| 2 Victron Orion Tr Smart 24/24/17 als B2B Booster | |
Heizung
| Hersteller und Typ der Heizung | Webasto AirTop Evo 40, 4 kW, High Altitude, Diesel, 24 V |
|---|---|
| Warmwasseraufbereitung | Boiler Elgena Nautic Compact 10 l E |
| Fahrerhausheizung | vorhanden: Motorheizung, Standheizung Webasto 2kW |
Gasanlage
| Erläuterung Gasanlage | |
|---|---|
| vermutlich keine, wenn Induktionskochen in Summe bezahlbar bleibt |
Wassersystem
| Wasserführung | geplant: Alu-Verbundrohr mit zentraler Verteilung, keine Fittinge oder Abzweige im Mobil |
|---|---|
| Wasserfiltersystem | geplant: 2 mal dreistufig grob / fein / Aktivkohle |
| Volumen der Frischwassertanks | geplant: 125 l Rohwasser, 2 x 95 l Trinkwasser |
| Volumen der Abwassertanks | 150 l |
| Sonstiges | |
| geplant: 1 Druckpumpe Ansaugen und Füllen Rohwasser / umpumpen durch Filteranlage in Trinkwassertanks; 1 Druckpumpe mit Ausgleichsgefäss zur Versorgung Mobil | |
Toilette
| Hersteller und Art der Toilette | geplant: Trockentrenntoilette Naturehead oder Airhead |
|---|---|
| Kapazität Fäkalientank | keine |
Anbauten
| Heckträger | nein |
|---|---|
| Dachgepäckträger | geplant: sehr flach, als Träger für 4 Solarpanele 1640 x 1000 |
| Stauboxen | geplant: Unterflurstaukästen als Ersatz für Unterfahrschutz |
| Außenkochstelle | nein |
| Markise | nein |
