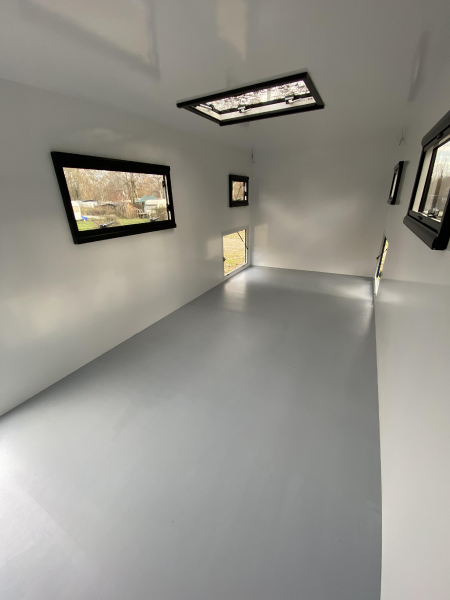

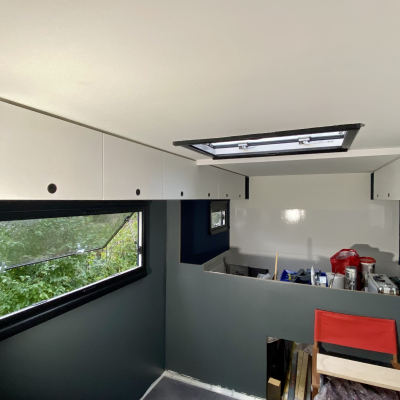

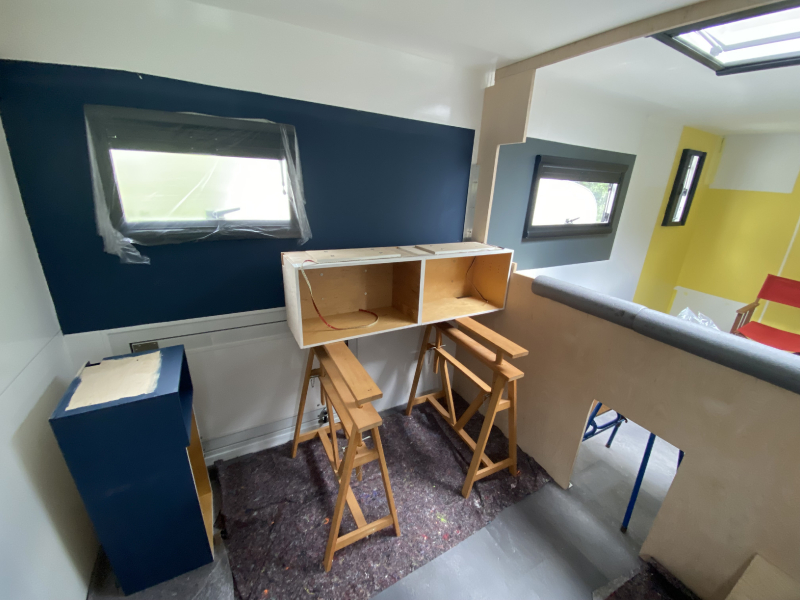

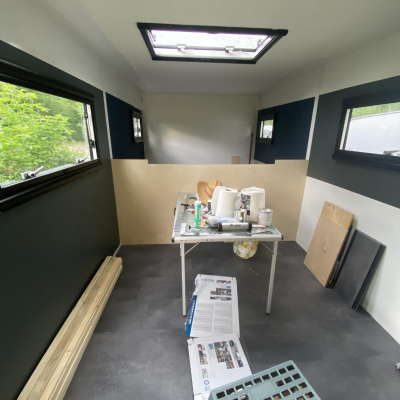

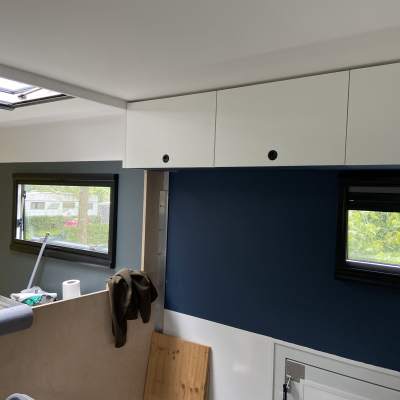

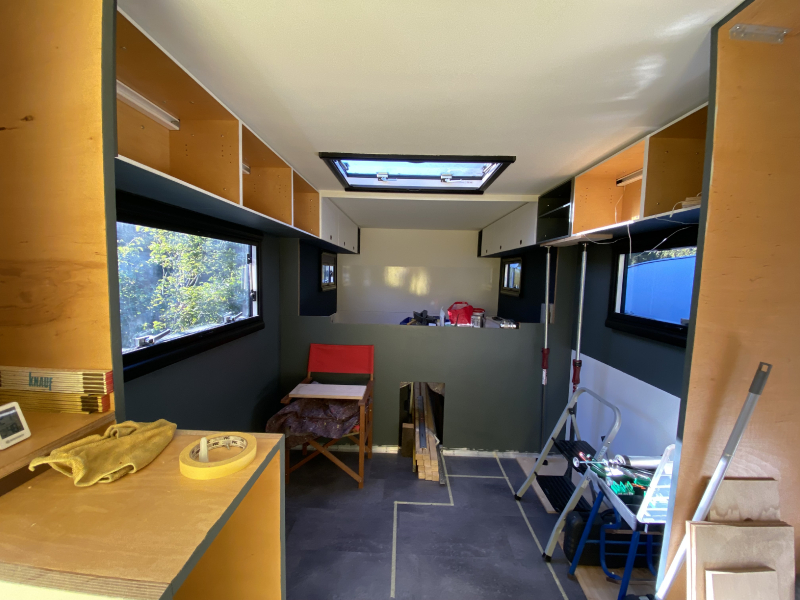

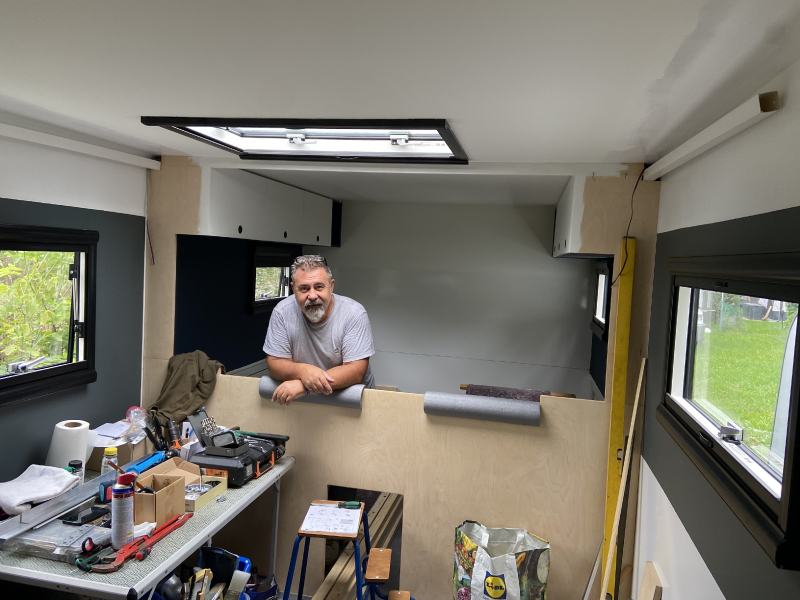

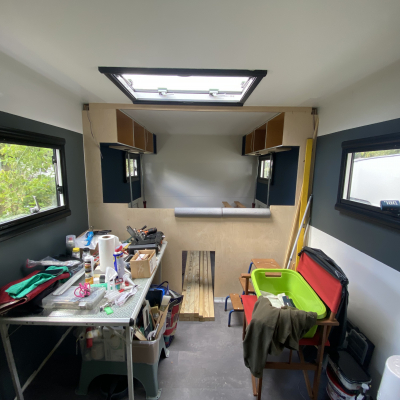

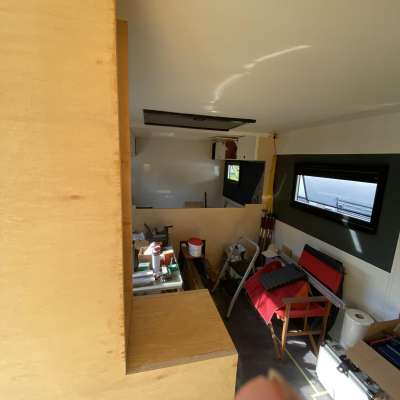

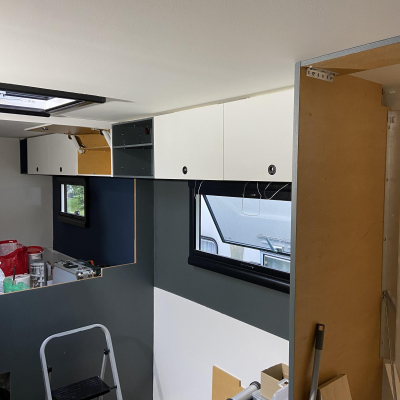

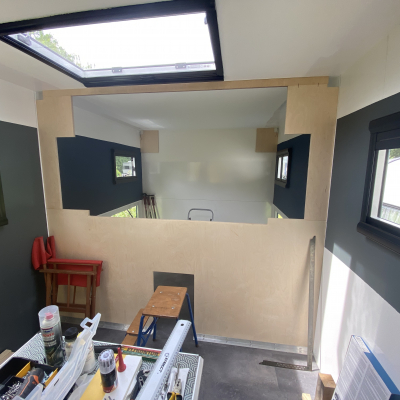

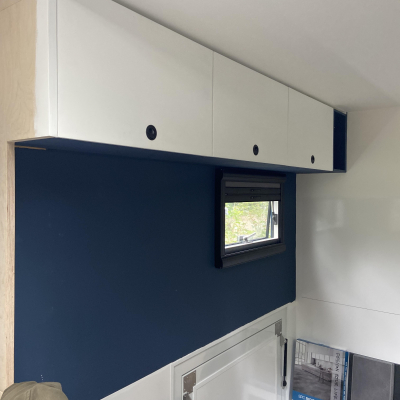

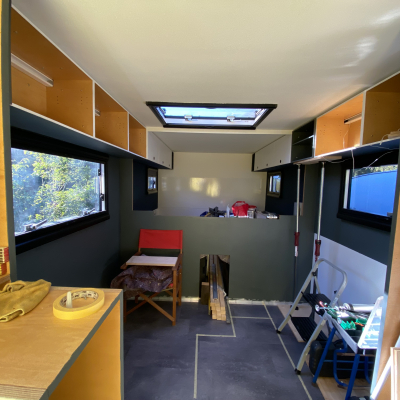

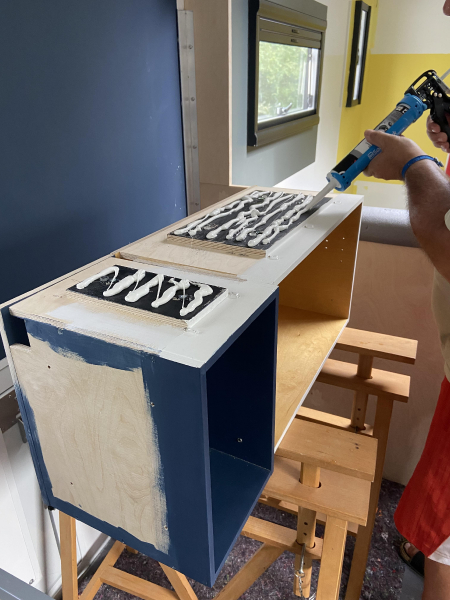

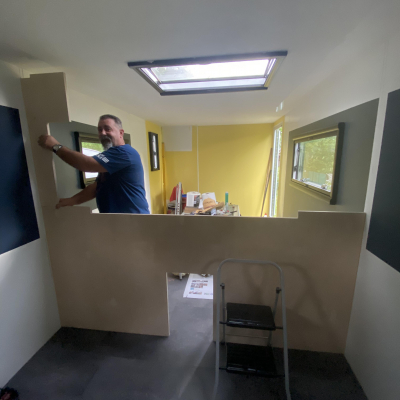

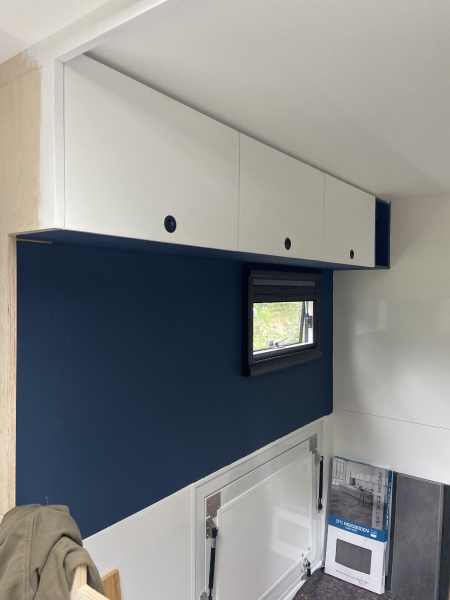

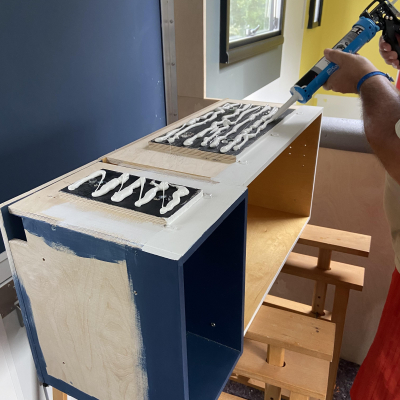

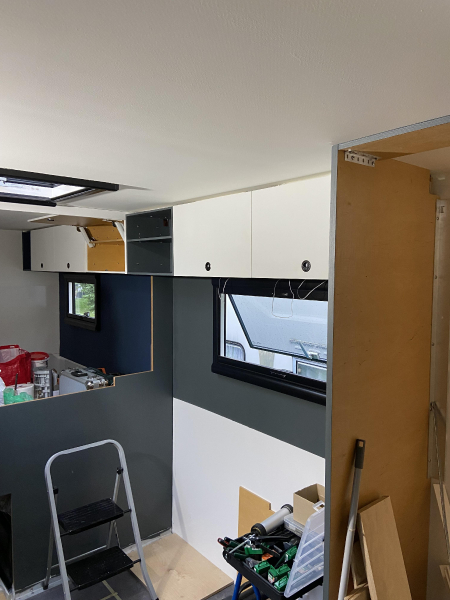

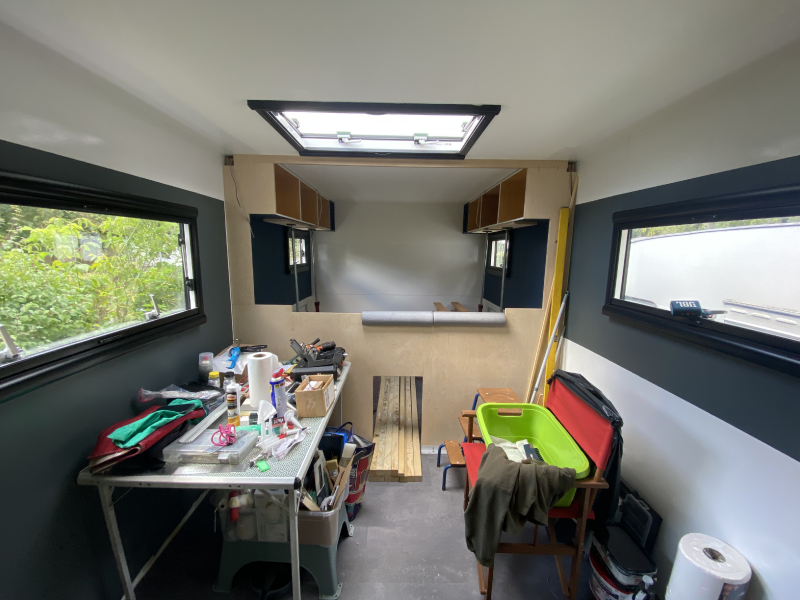

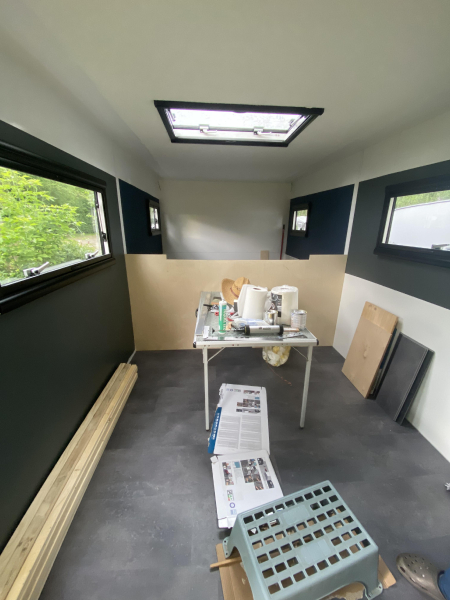

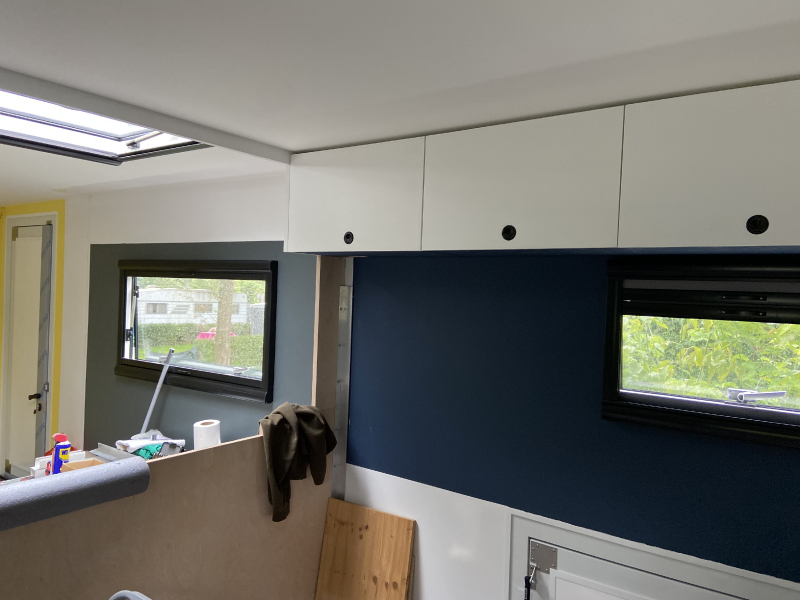

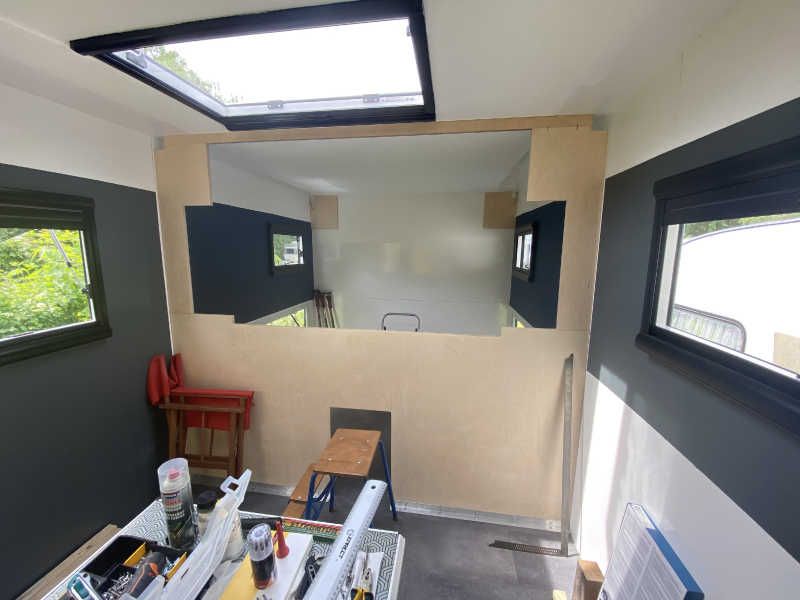

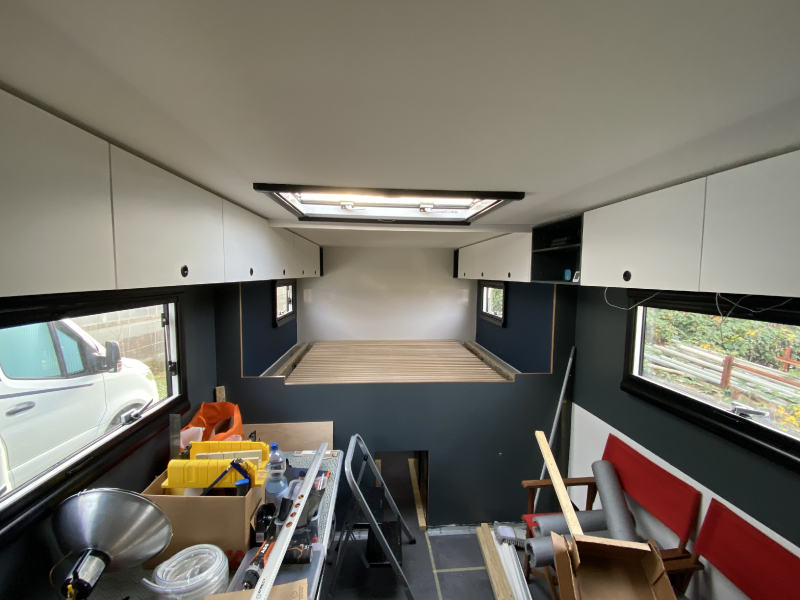

So jetzt ist es soweit - lange schwanger gegangen - lange gesucht - nun gefunden! Wir können mit dem Ausbau starten. Der Anfang ist gemacht. Box innen gestrichen, die erste Trennwand steht und die ersten Hängeschränke für den Schlafbereich, Küche und Sitzgruppe sind gebaut und aufgehängt. Schränke für Kühlschrank und der Apothekerschrank - gleich Rückwand der kleineren Sitzbank stehen. Wir haben geklebt und nicht an die Wand geschraubt. Abwasser- und Pipitank und die Frischwassertanks sind an Ort und Stelle. Das Bettgestell ist installiert. Die seitlichen Bettkästen sind gebaut sowie die Rückwand vom Bett ist gepolstert und warten auf den Einbau. 2 Sitzbänke, Apothekerauszüge und die Elektrik schreitet voran.

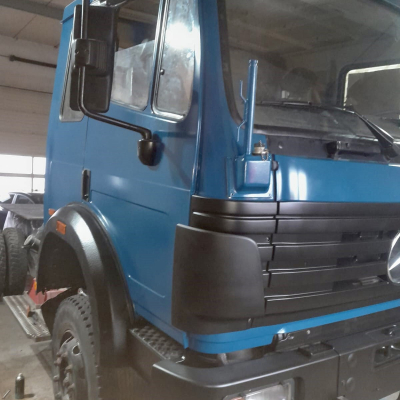

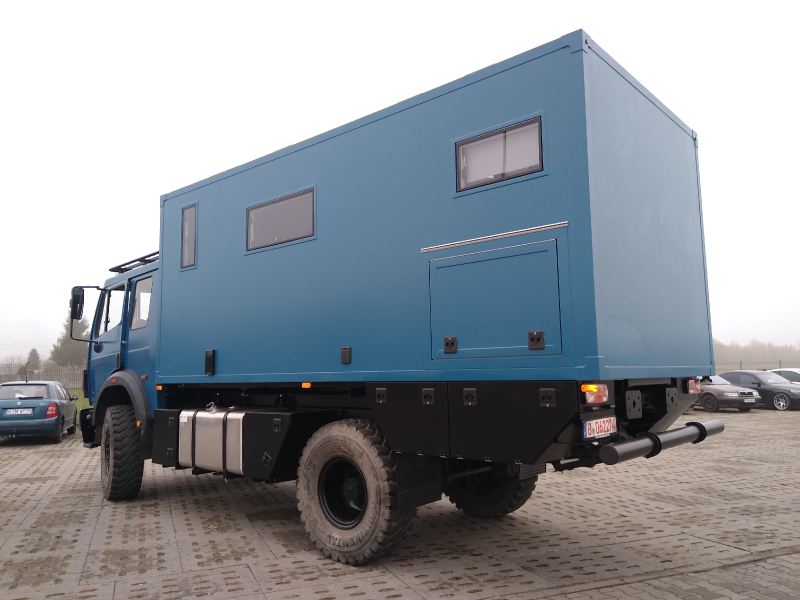

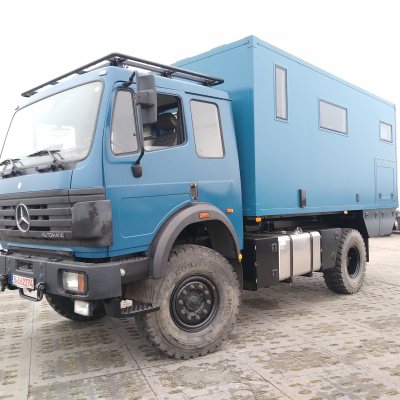

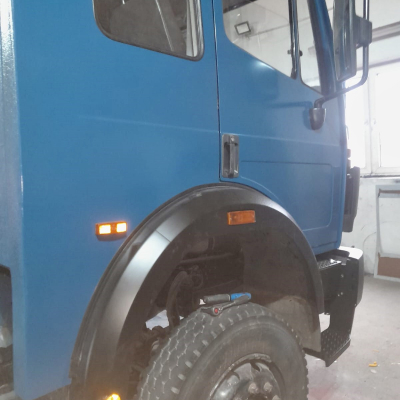

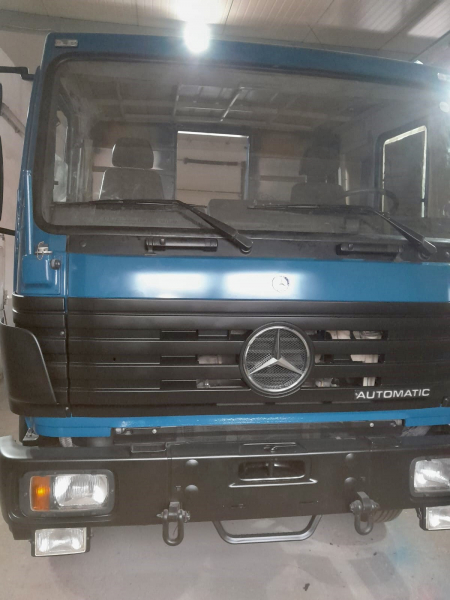

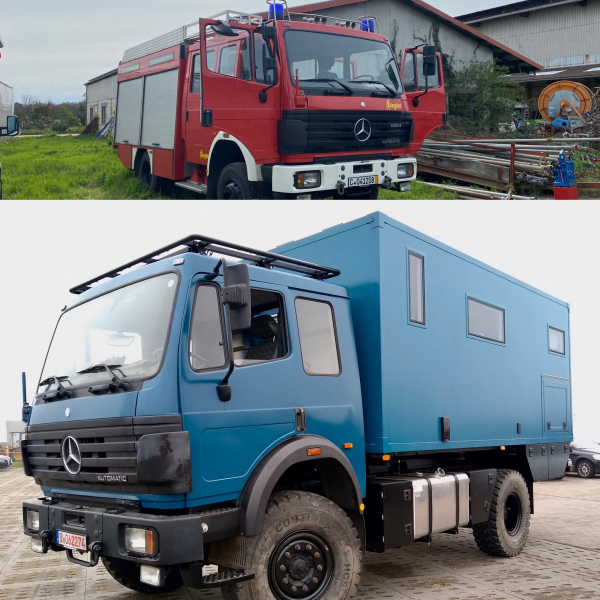

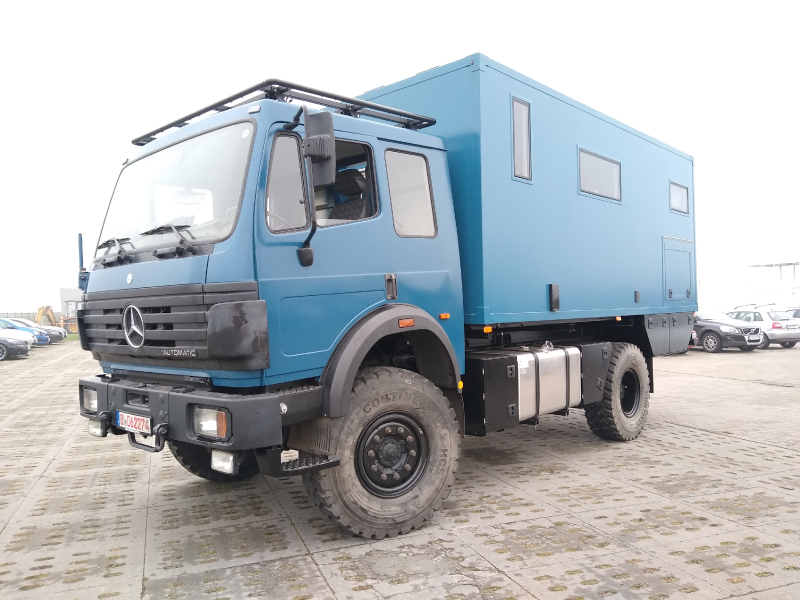

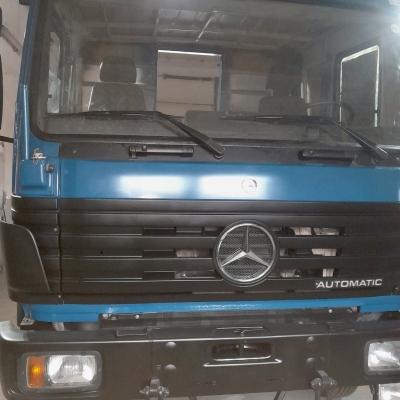

| Fahrzeughersteller und Typ | Mercedes 1224 AF Automatik |
|---|---|
| Name des Halters | Petra und Jürgen Ditter |
| Webseite | Ist in Arbeit |
| Baujahr | 1997 |
| Fahrzeug steht zum Verkauf? | Nein |
| Preisvorstellung? | Nein |
| Motortyp | OM 366 LA |
|---|---|
| Hubraum | 5958 |
| Zylinderzahl | 6 |
| Motorleistung in PS | 240 |
| Drehmoment | 2600 |
| Sonstiges | |
| Automatik, 3 Sperren | |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
|---|---|
| Radstand | 3,60 m wird auf 4,20 m verlängert |
| Anzahl der zugelassenen Sitze | derzeit 9 auf 4 reduziert |
| Reifengröße | 395/85 R 20 |
| Felgen | Sprengringfelgen |
| Reifenart | Conti HCS |
| Tankkapazität | 2 x 400l |
| Dieselfilter | Ja |
| Sonstiges | |

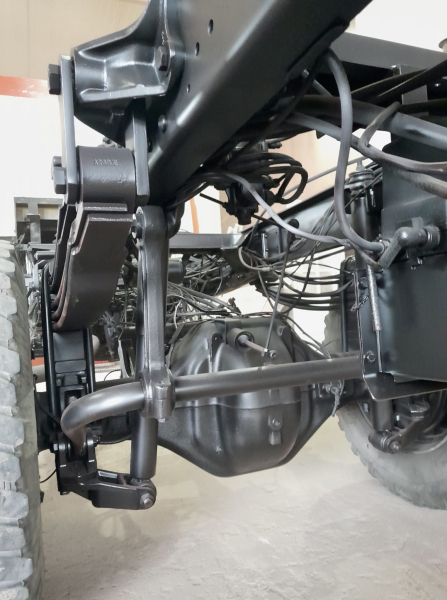

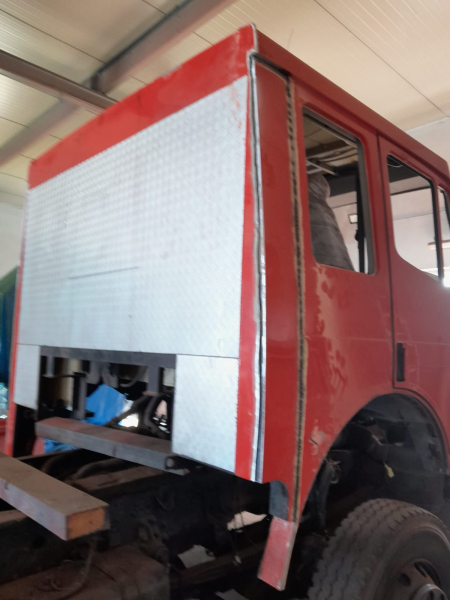

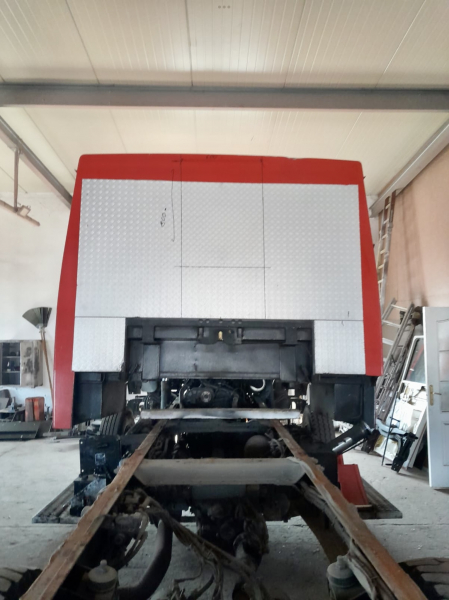

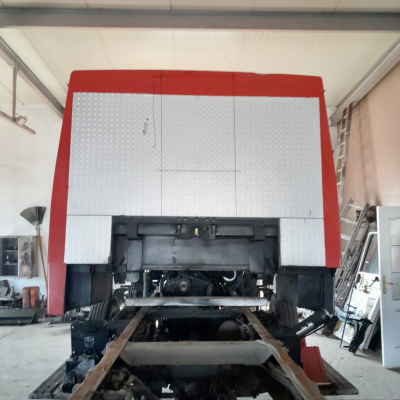

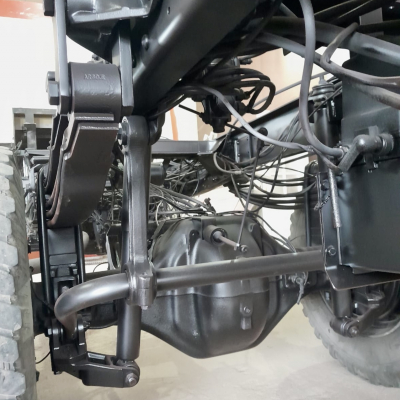

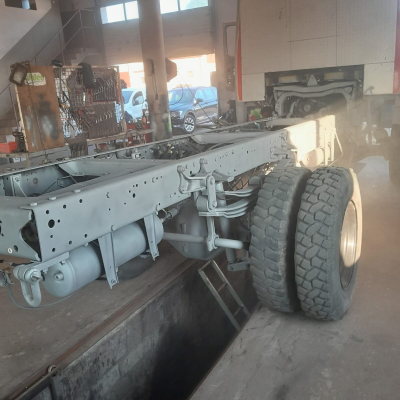

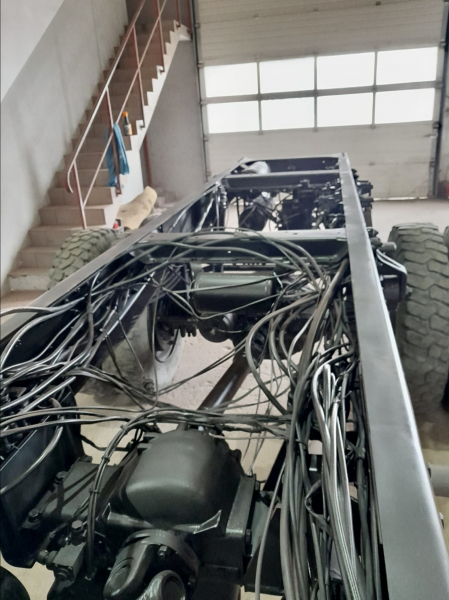

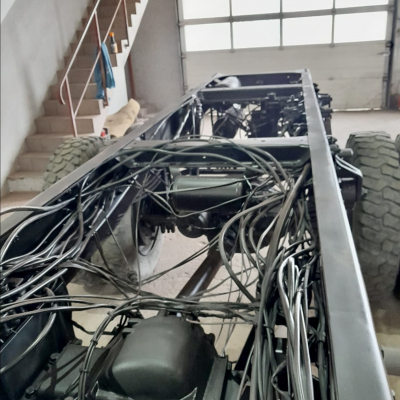

| Rahmen verlängert, sandgestrahlt, lackiert, Leitungen für Zentralschmierung verlängert, Druckluft nach innen verlegt. | |
| Differenzialsperren | 3 Vorne, hinten, mitte |
| Aufbauhersteller | Idependo |
|---|---|
| Kabinenmaße (Innen) | 528 x 232 x 210 |
| Kabinenmaße Abmessungen (außen) | 540 x 245 x 225 |
| Material der Kabine | Gfk |
| Art und Stärke der Dämmung | 5,5 cm Wände und Decke, Boden 9 cm |
| Anzahl der Schlafplätze | 2 + 2 |

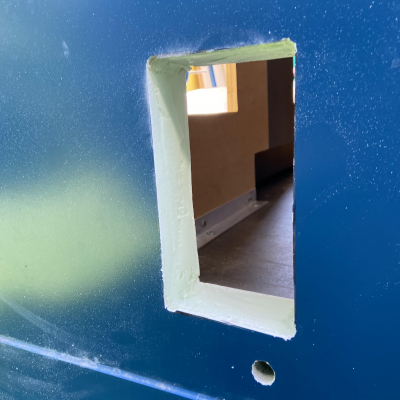

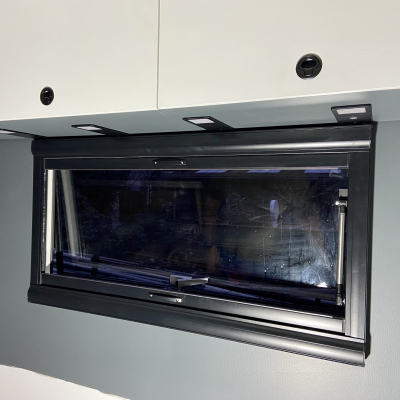

| Fenster | Outbound |
| Sonstiges | |
|

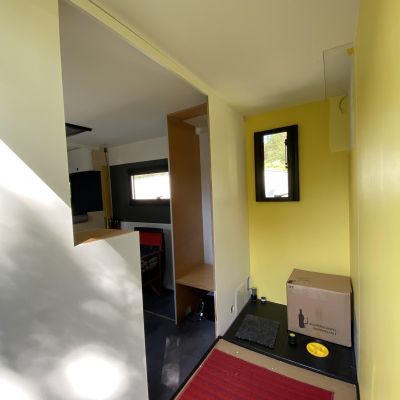

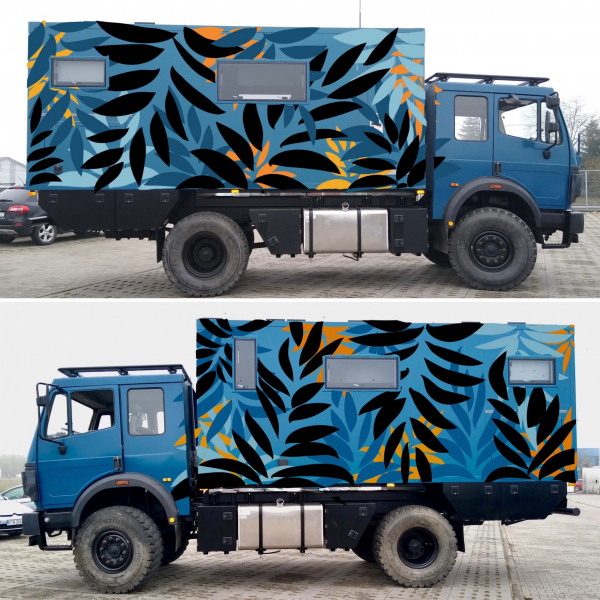

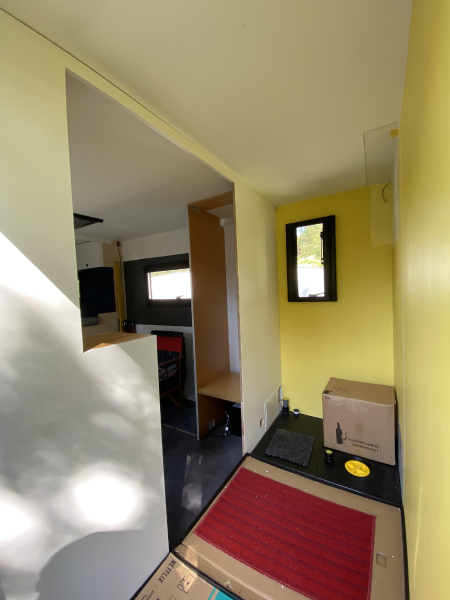

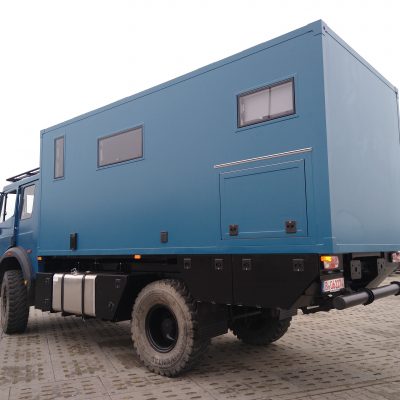

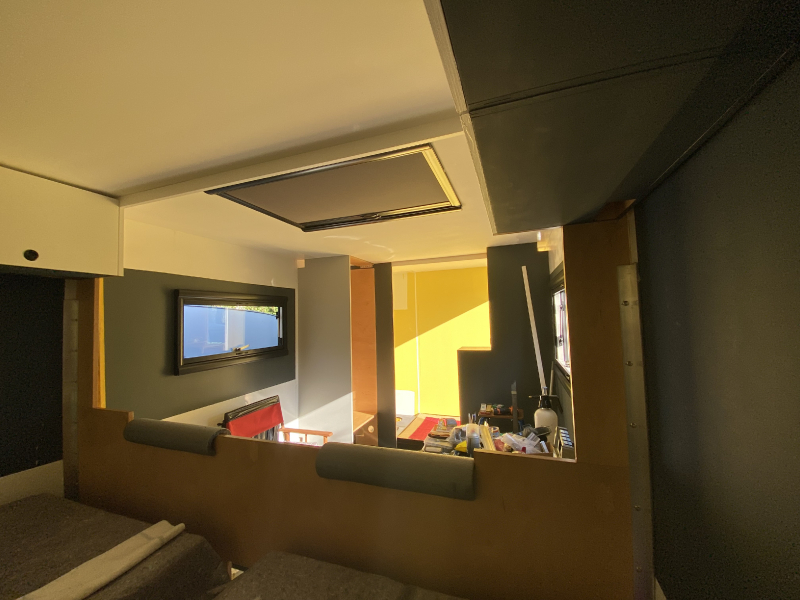

Die Box wird in 3 Bereiche aufgeteilt. Eingang = Dusche, Dreckschleuse und gegenüber die Toilette. Küche und Sitzbereich und dann der Schlafbereich. Zum Farbkonzept Schlafbereich - blau, Sitzbereich und Küche - Anthrazit, Eingang, Schleuße und Toilette werden gelb,weiß Von Außen wird er auch noch verschönert, die Box sollen Blätter zieren. So wie oben abgebildet soll er dann mal aussehen. | |
| Erläuterung Grundriss | |
|---|---|

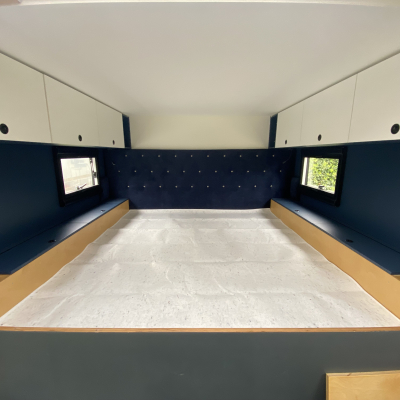

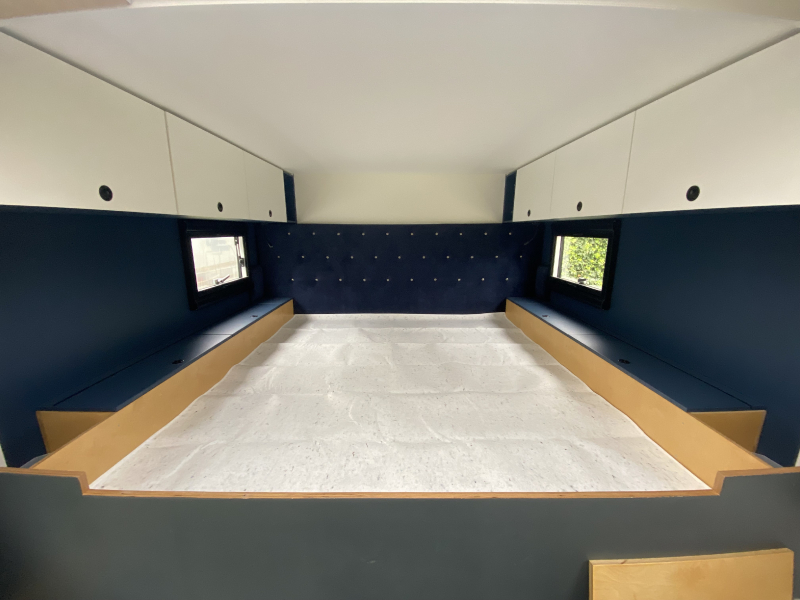

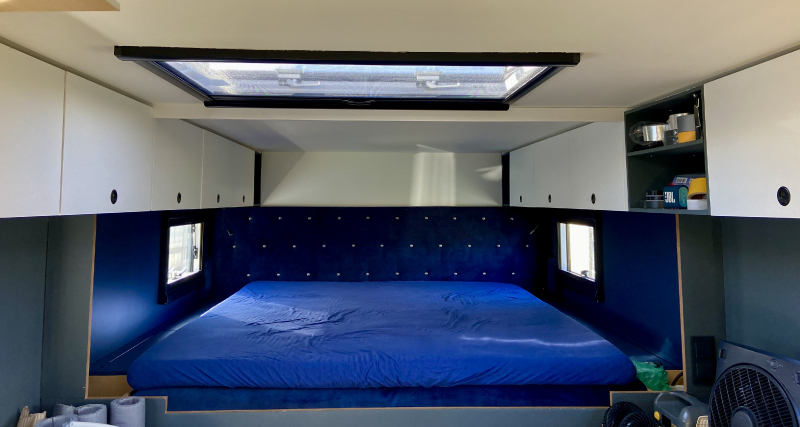

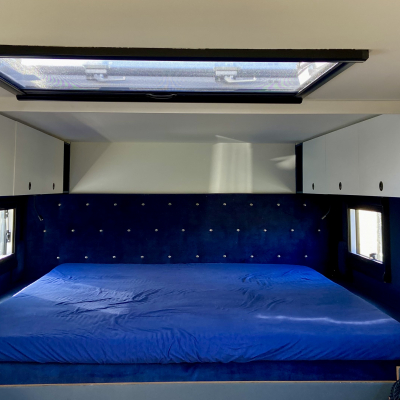

| Steht schon lange fest. Großes Thema war das Bett - kein Querbett - hatten wir jetzt lange genug. Wir haben uns entschieden ein gemütliches Bett 180 x 200 mit seitlichen Staukästen in Wandfarbe aus Multiplex Birke. |
| Material des Möbelbaus | Birke Multiplex 12 mm und 21 mm für die Trennwände |
|---|---|
| Sonstiges | |

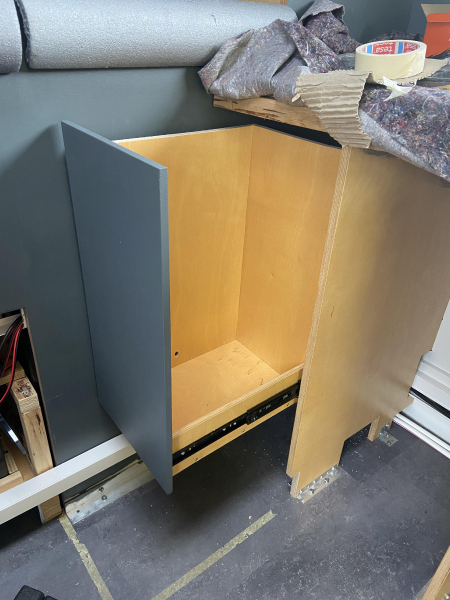

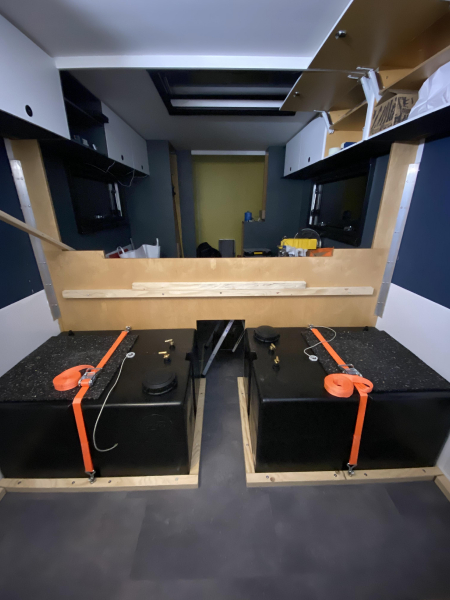

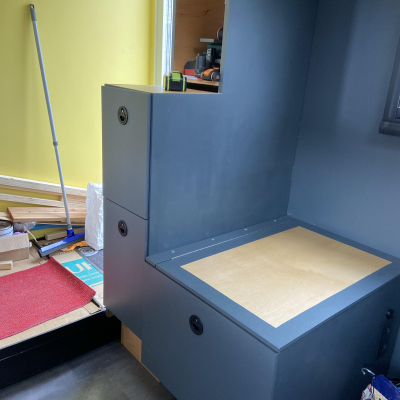

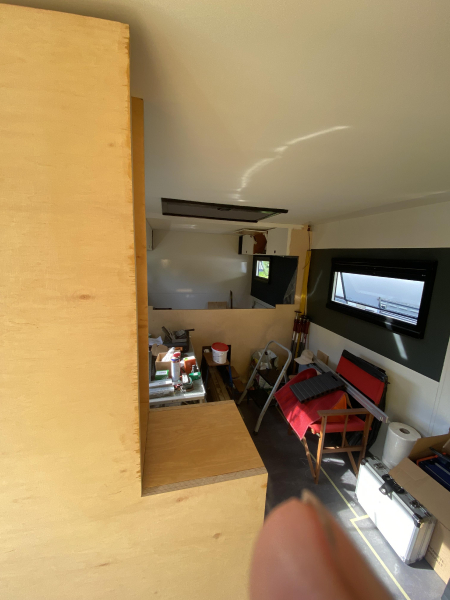

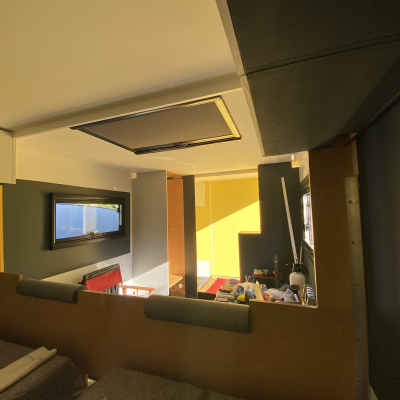

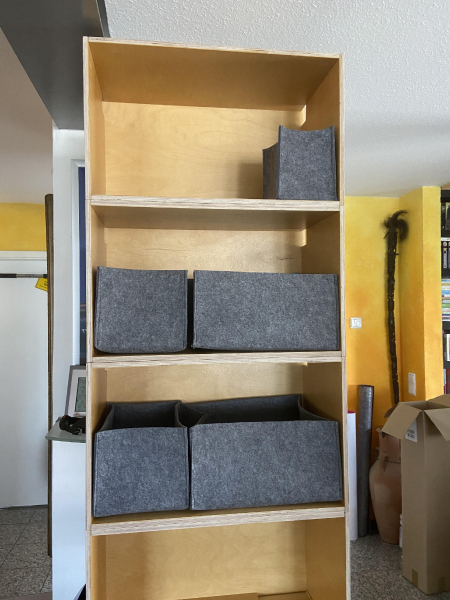

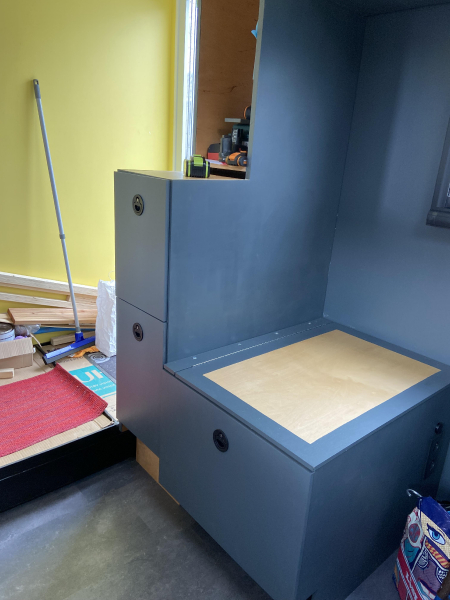

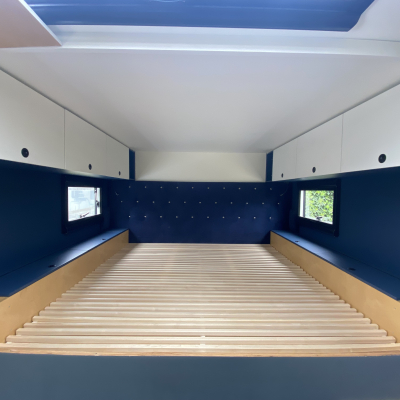

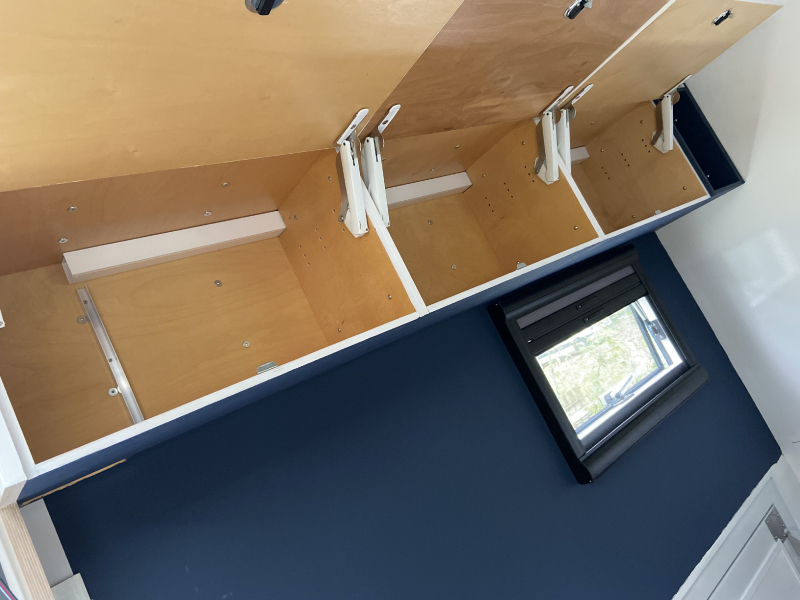

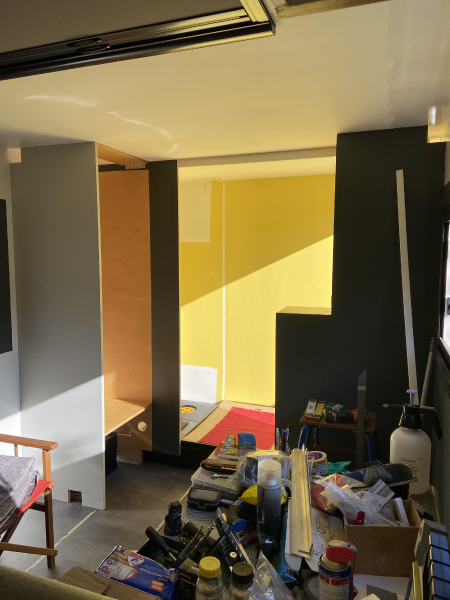

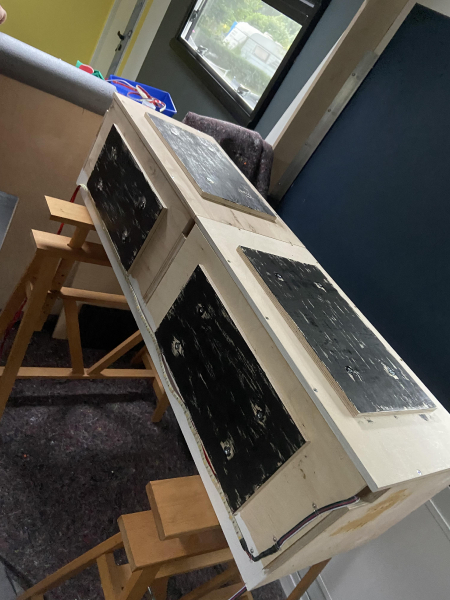

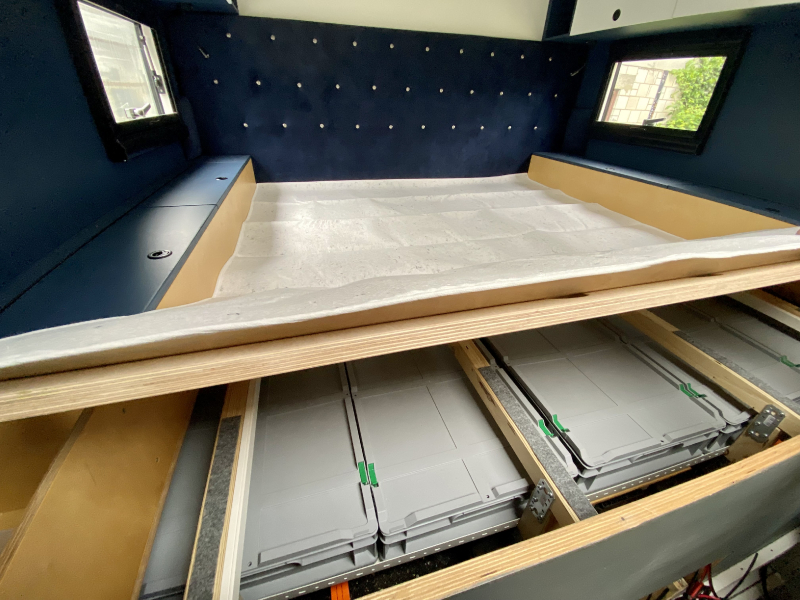

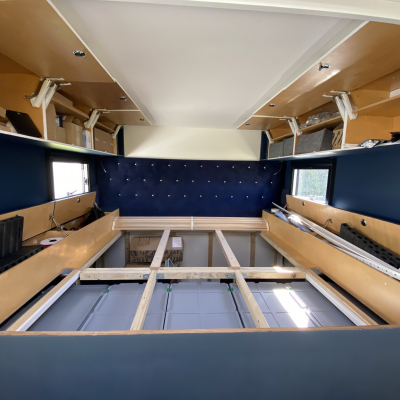

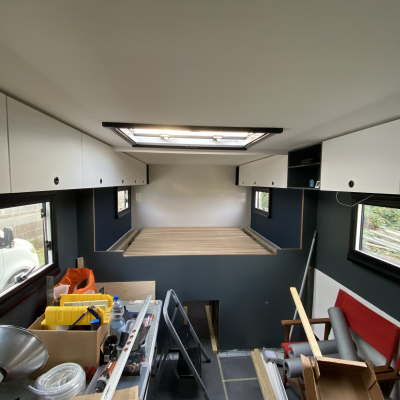

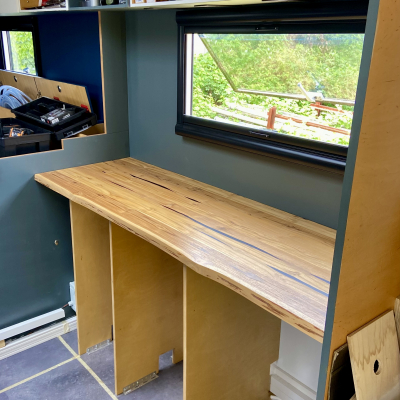

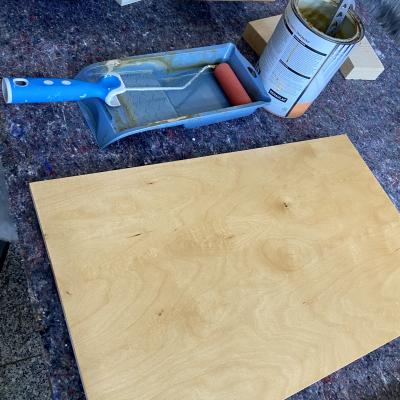

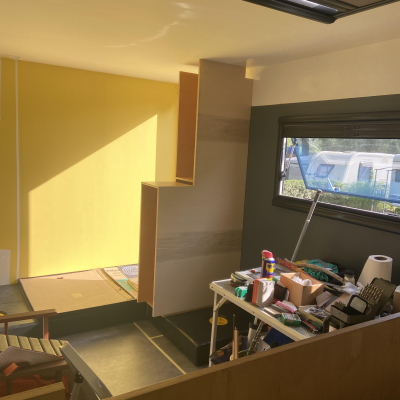

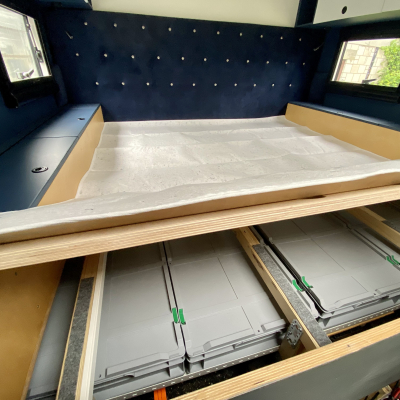

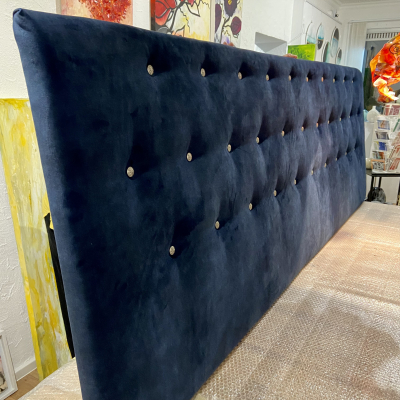

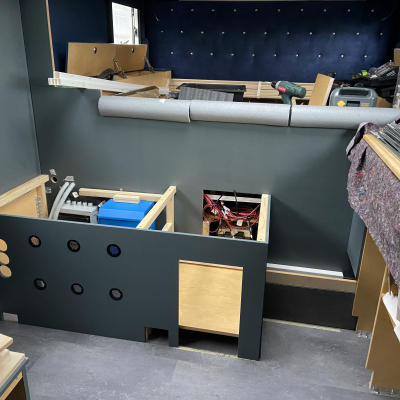

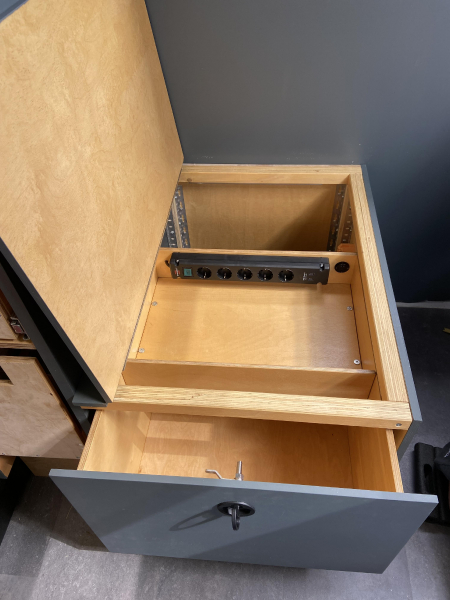

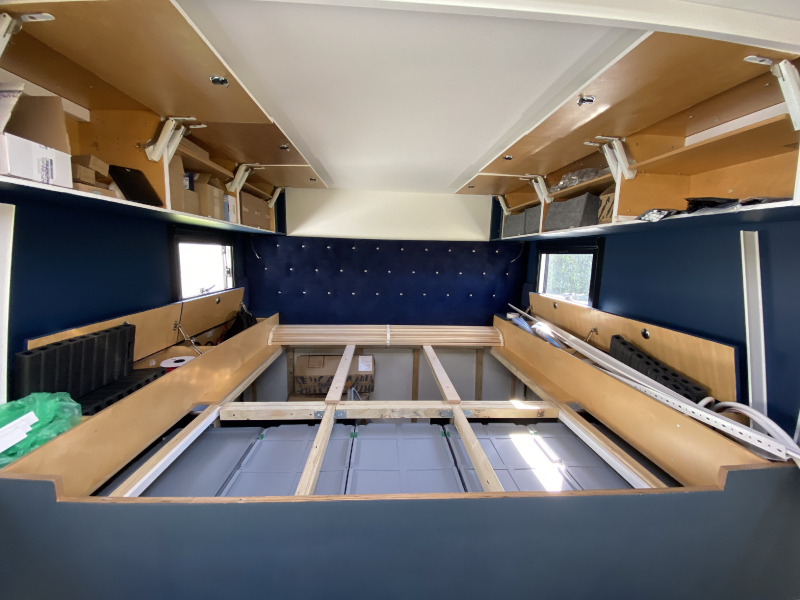

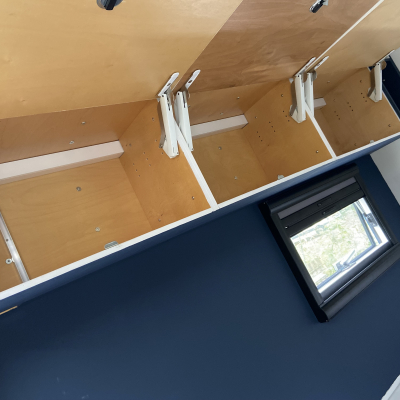

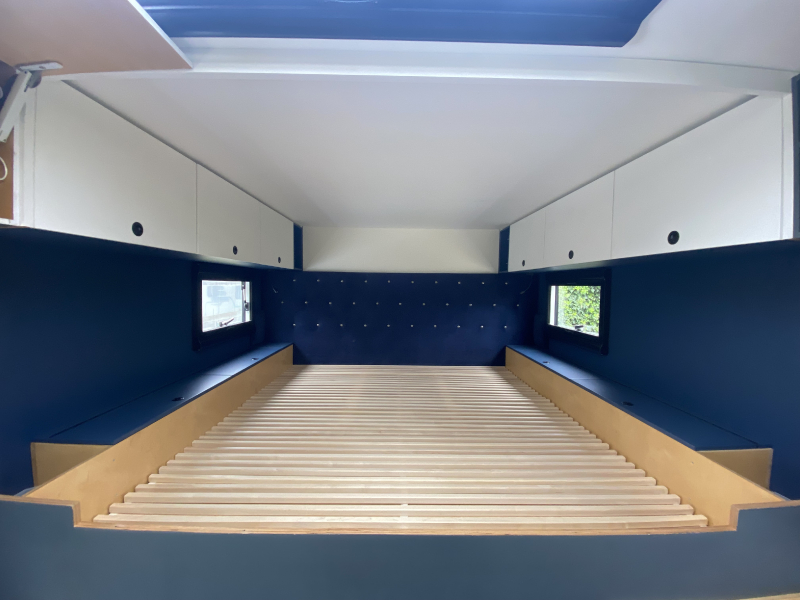

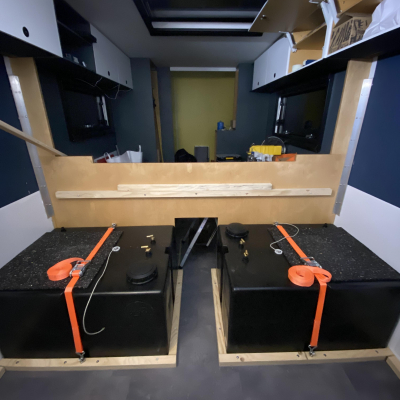

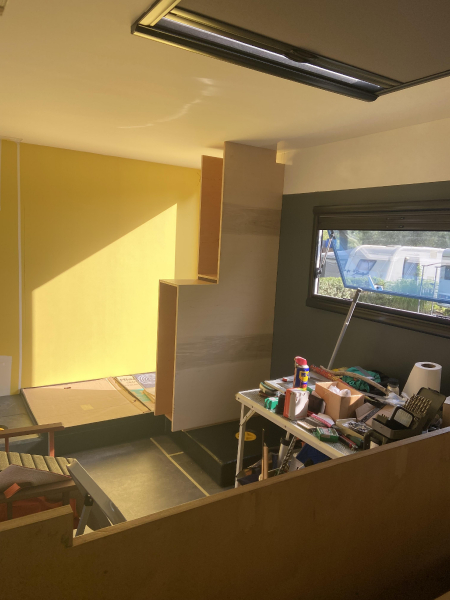

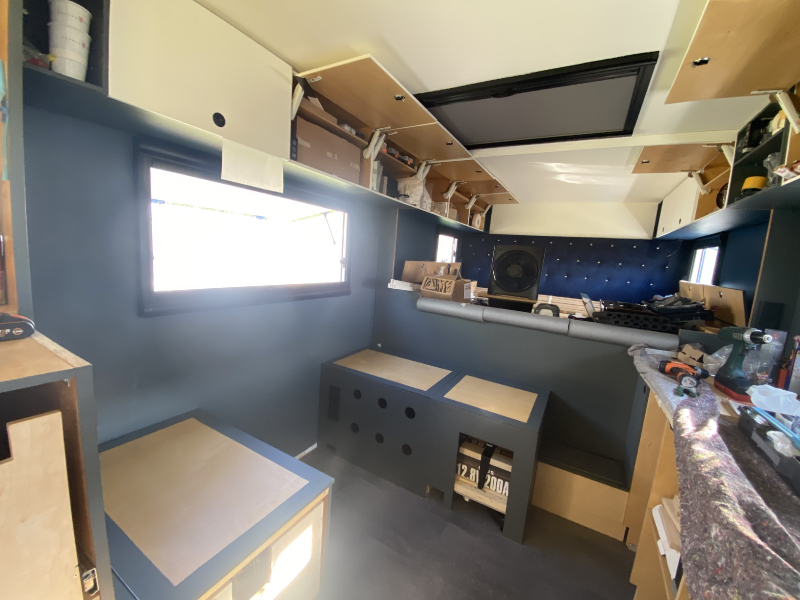

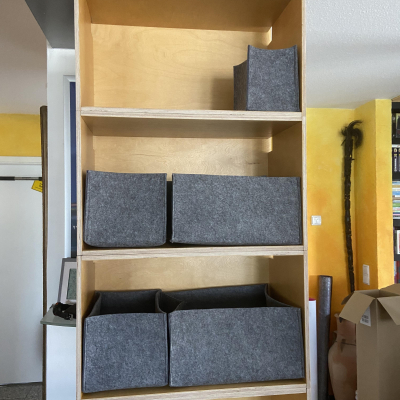

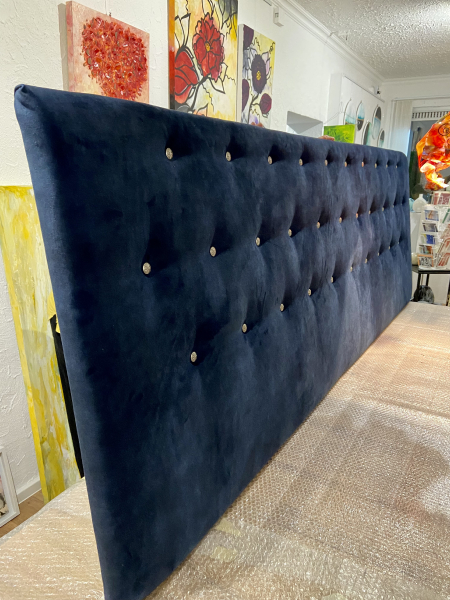

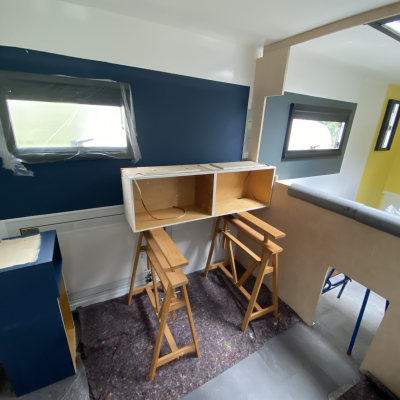

| alles in Eigenarbeit. Für die Staukästen im Schlafbereich werden passende Utensilos aus Filz für die Kleidung genäht. Hat sich bislang auch im Wohnwagen bewährt. LED als indirekte Beleuchtung über den Staukästen. Klappen mit Scharnieren von Häfele ( sind super ) befestigt. Zwischenrahmen noch weiß gestrichen. Der erste Schrank entsteht - Apothekerschrank - zugleich Duschwand - Eingang. Jetzt kommt noch das Gegenstück - Schrank für den Kühlschrank und gleichzeitig Wand zur Toilette. Nach Einbau der Frischwassertanks, Bettgestell fertiggestellt und Lattenrost provisorisch draufgelegt. Rückwand für das Bett gebaut. Kalte Rückwände sind einfach zu ungemütlich. Seitliche Bettkästen ebenfalls aus Birke Multiplex mit 2 Klappen jeweils auf beiden Seiten. Oberseite lackiert in der Wandfarbe und versiegelt. Zusätzlicher Stauraum unter dem Bett über den Wassertanks - Platz für 5 40x60x12cm Euroboxen. Klappe angebracht, Lattenrost montiert und mit Matratzenschoner abgedeckt. Im Eingangsbereich wurden Apothekerauszüge verbaut - Schwerlastauszug. Die kleinere Sitzbank mit Auszug dient als Medienschrank und Ladeschrank für Akkus, Tablets, Mobilgeräte und sonstiges. Die größere Sitzbank ist die Elektrozentrale hier laufen alle Kabel zusammen. | |

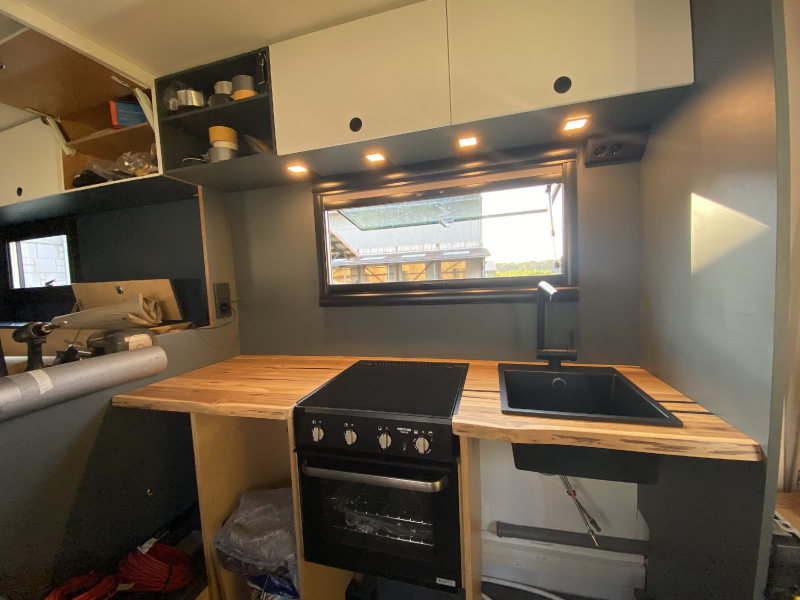

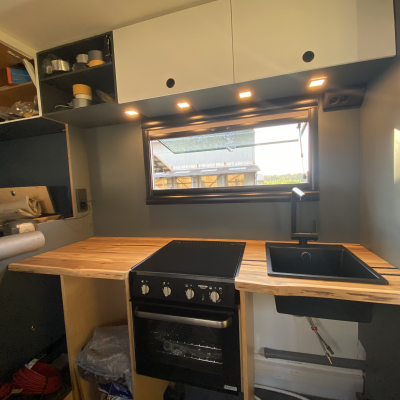

| Kocher | Thedford Triplex |
|---|---|
| Gasinstallation | 100l Gastank unter dem Fahrzeug |

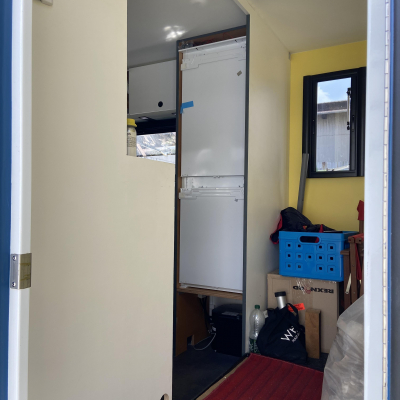

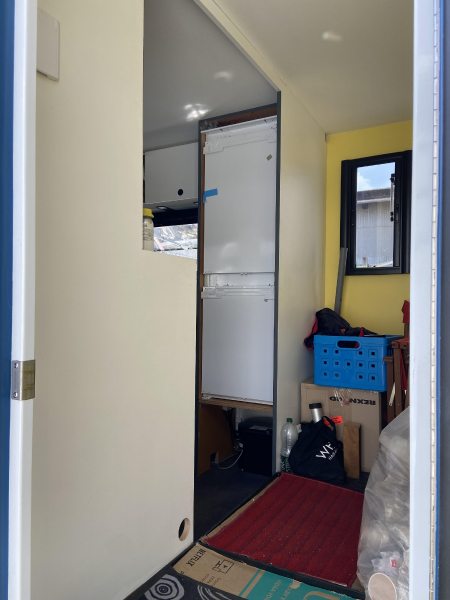

| Hersteller und Typ des Kühlschrank | Eine herkömmliche Kühl-Gefrierkombination von Bauknecht den wir über Belluna.eu umbauen lassen wollen auf 12V |
|---|---|
| Sonstiges | |
| Gesamt 220 l Kühl-Gefrierleistung. | |
| Stromspannung im Chassis | 24 V |
|---|---|
| Stromspannung im Aufbau | 12V und 230 V |
| 110V / 230V im Aufbau? | Ja |
| Wechselrichter | Victron |
| Sontiges | |

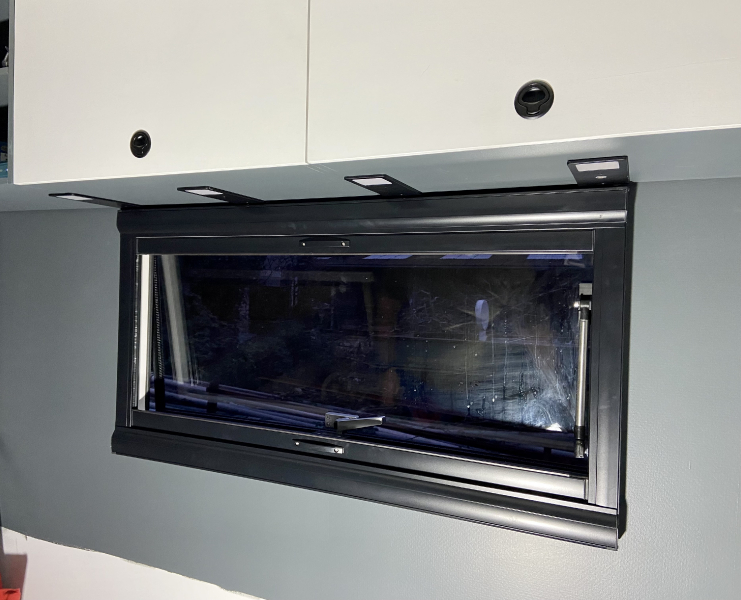

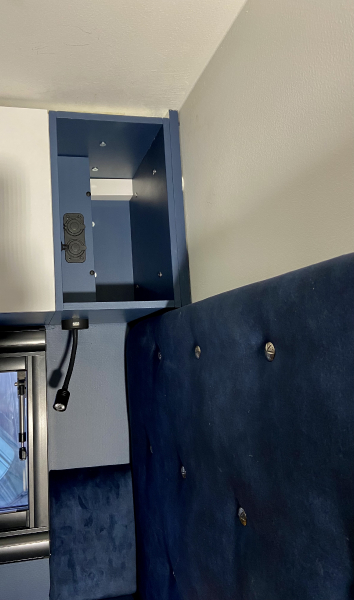

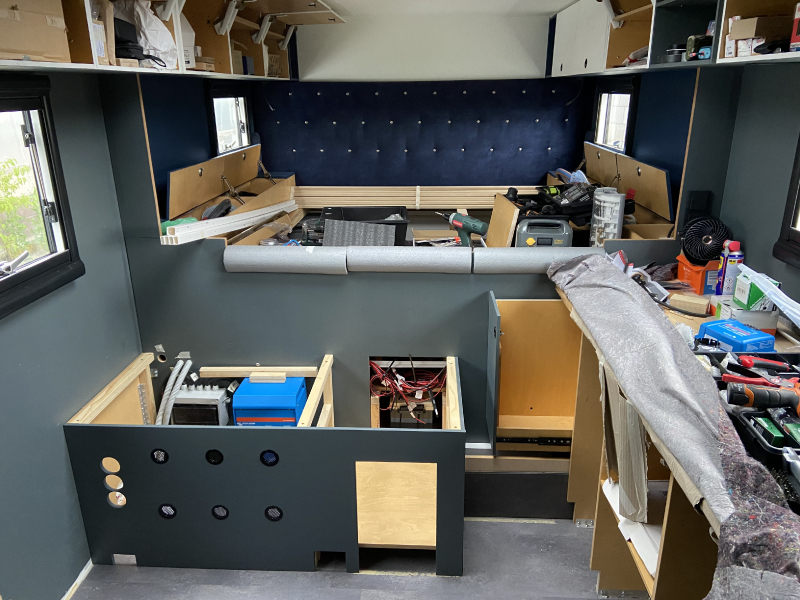

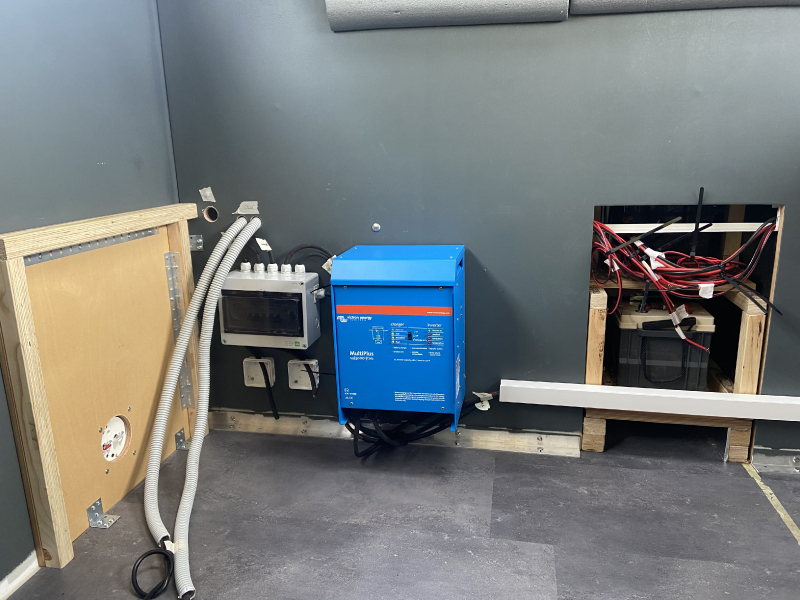

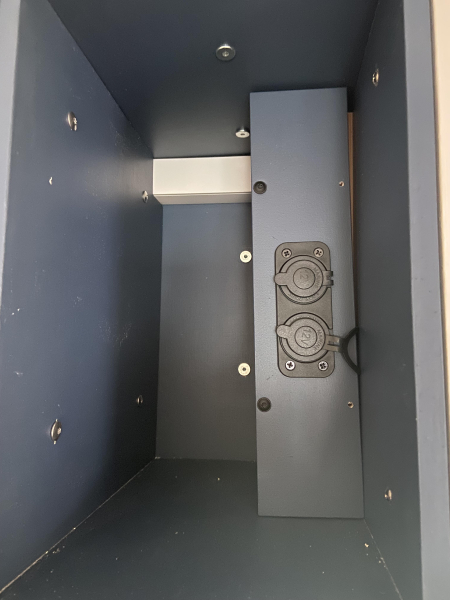

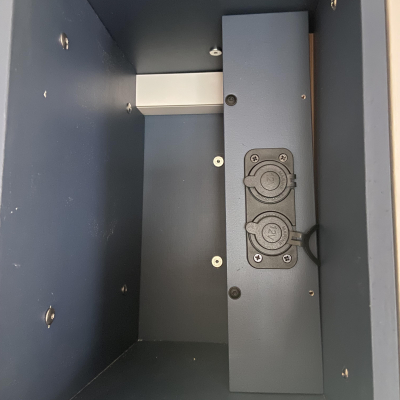

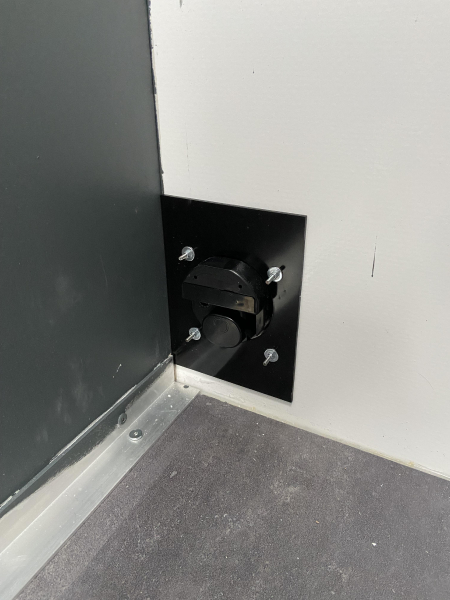

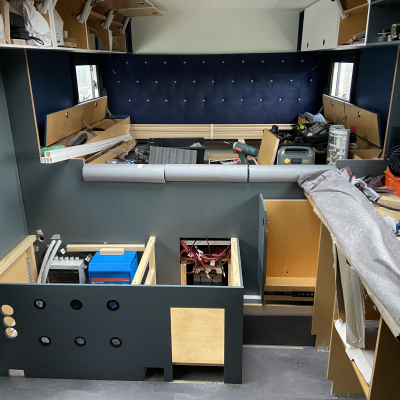

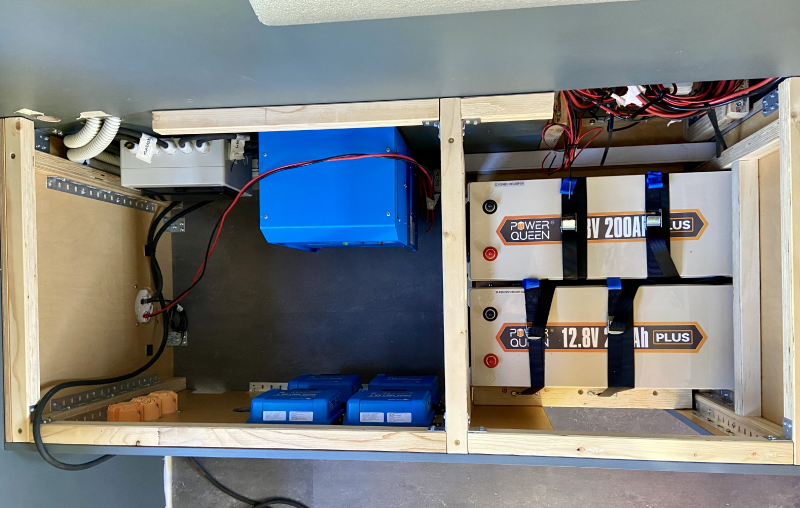

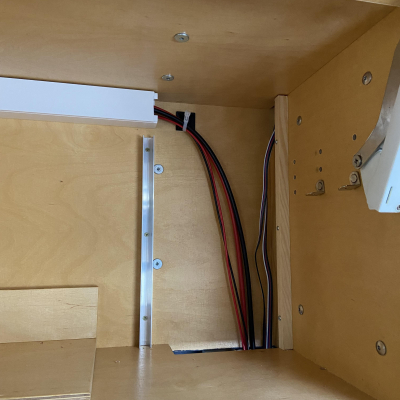

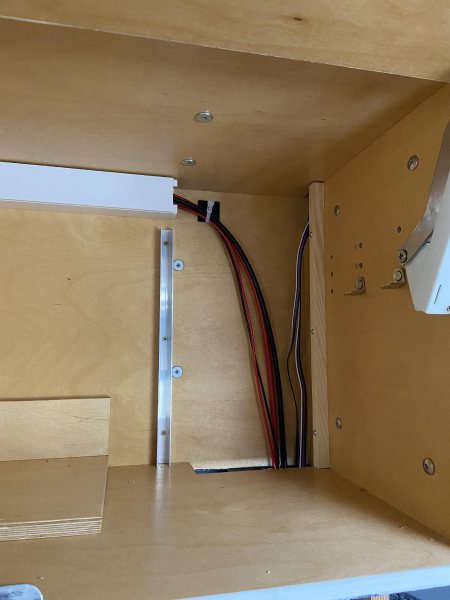

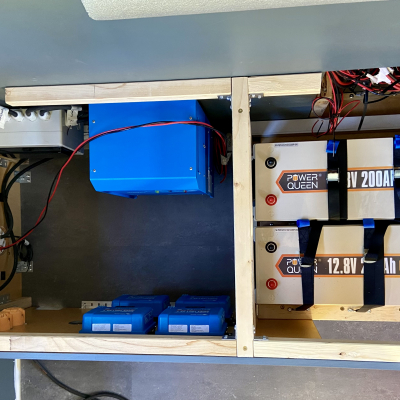

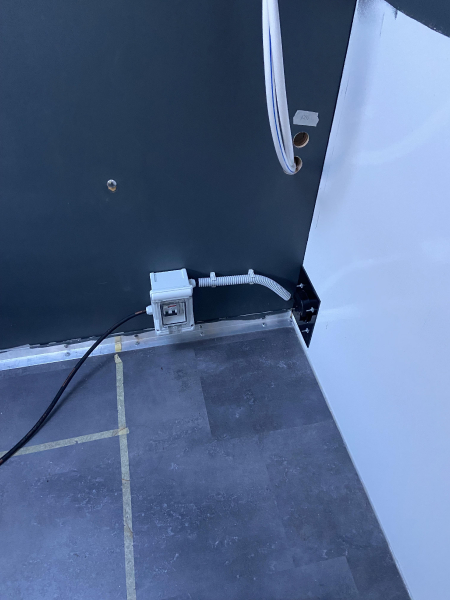

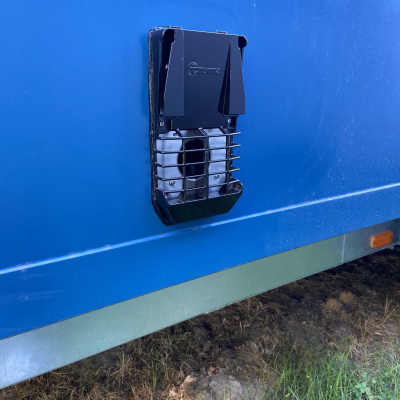

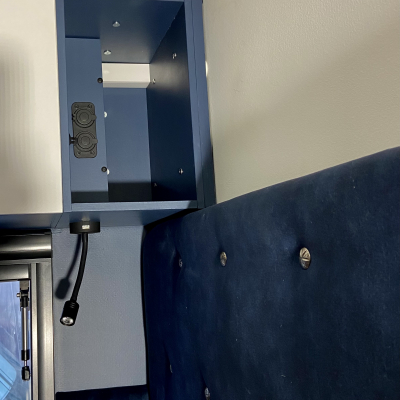

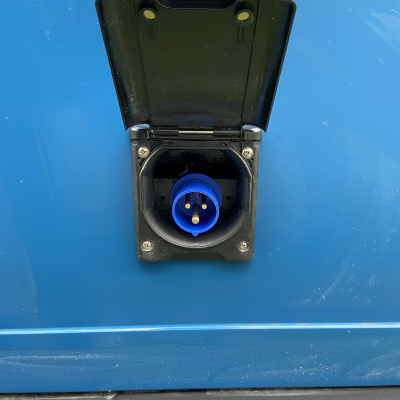

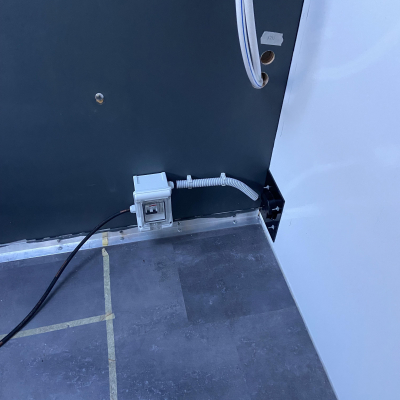

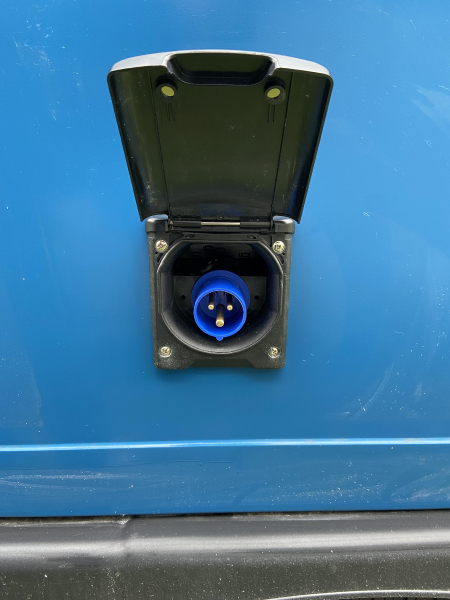

| Kabelkanäle in den Hochschränken. Deckel können in jedem Hochschrank von den Kabelkanälen abgenommen werden, so daß wir jederzeit an die Kabel kommen können. Außensteckdose gelegt und den FI Schalter gesetzt. Erste Lampen am Bett und der Küche installiert. Die ersten Kabel sind verlegt, Steckdosen im Stauraum beidseitig angebracht. Ambientelicht über den Hängeschränken funktioniert. Verkabelung, Mppts, Multiplus etc. kommt unter die Sitzbank vor dem Bett. | |

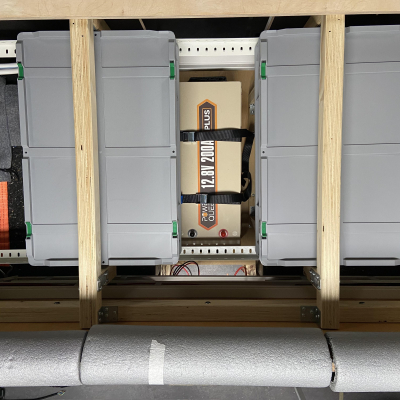

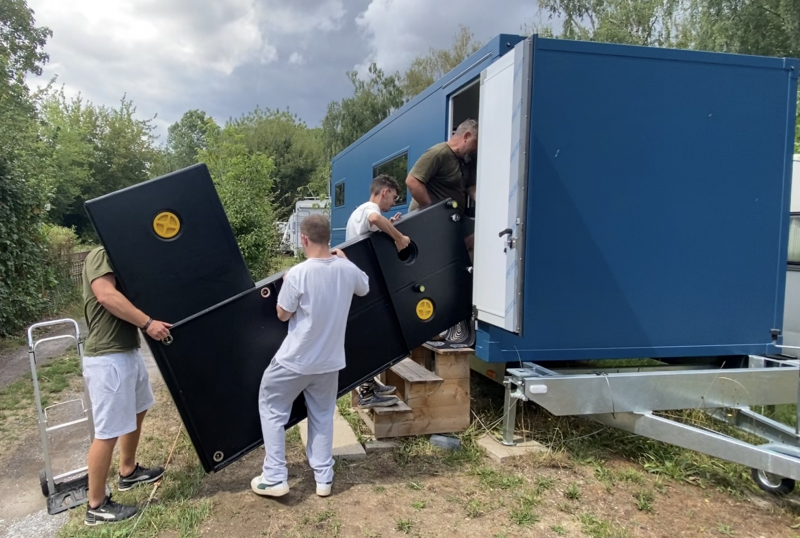

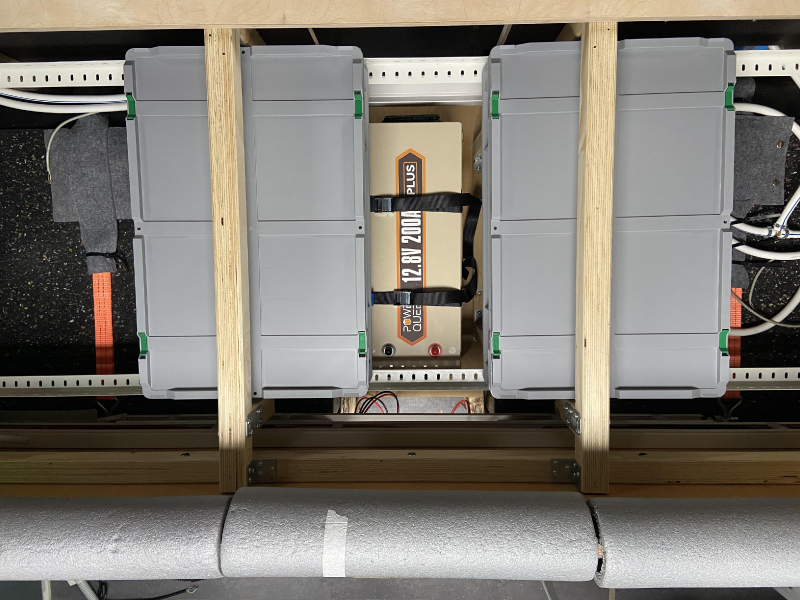

| Batteriekapazität im Aufbau | 800 AH - 4 x 200 AH Plus von Powerqueen |
|---|---|
| Batterietyp | Lifepo |

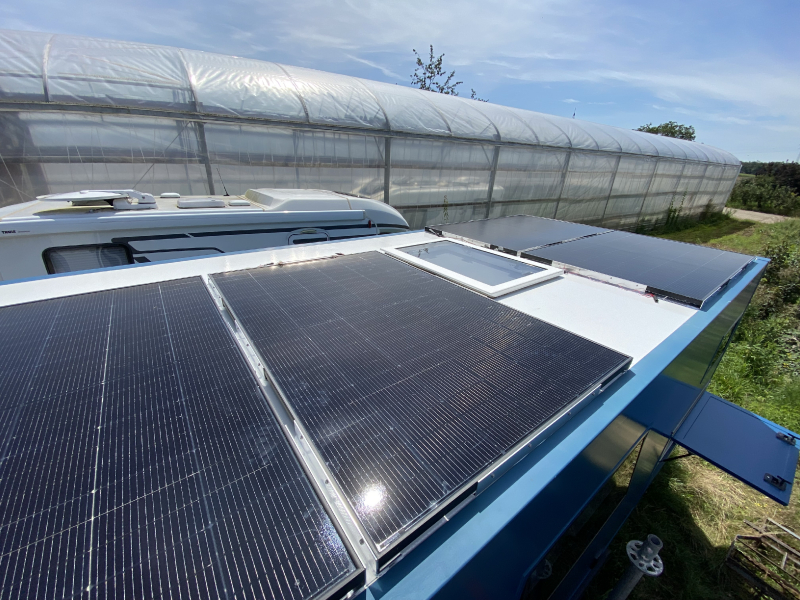

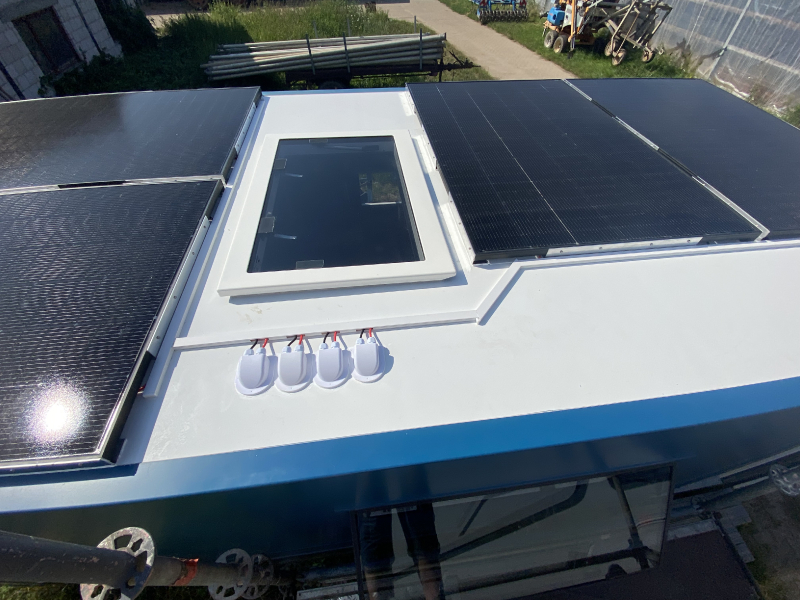

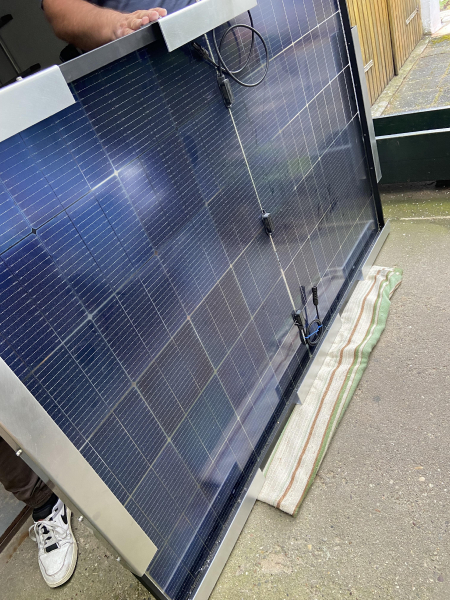

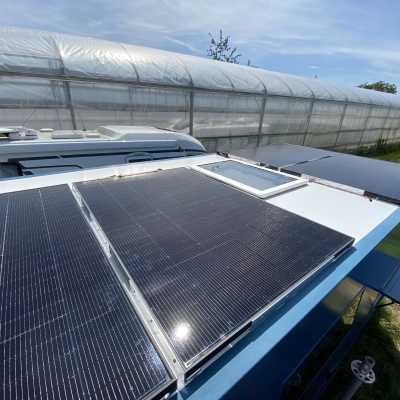

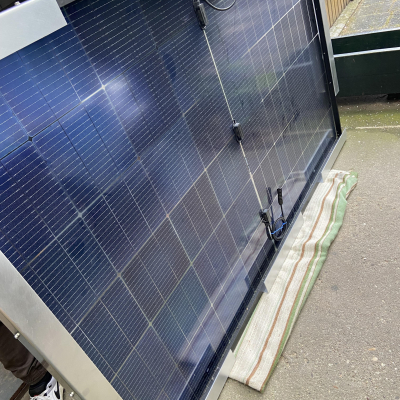

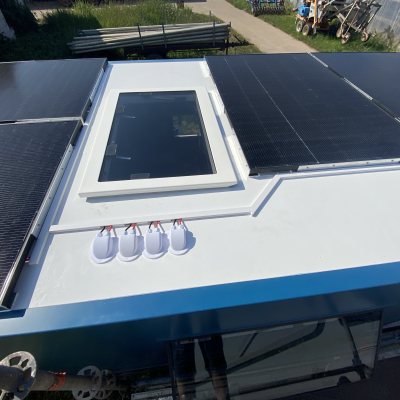

| Solarkapazität | 4 x 430 WP Gals/Glas bifacial von Trina Solar |
|---|---|
| Solarregler | Victron |
| Brennstoffzelle | Nein |
| Generator | Nein |
| Hersteller und Typ der Heizung | 2 x 2kw Autotherm |
|---|---|

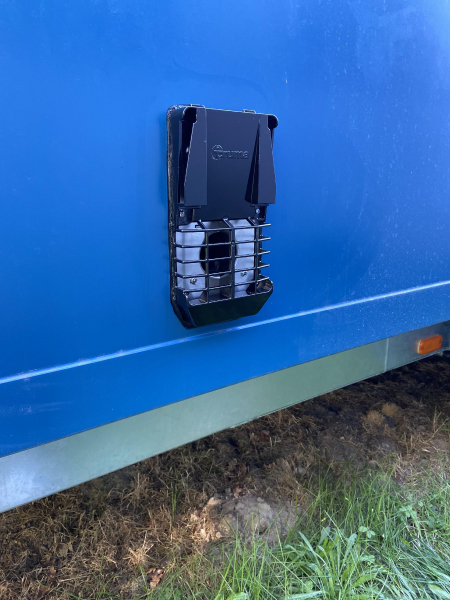

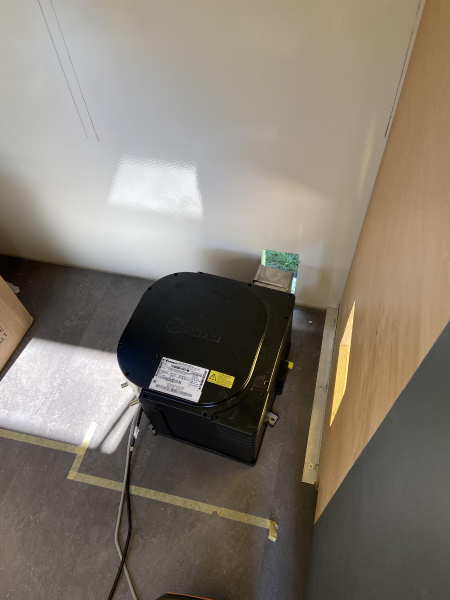

| Warmwasseraufbereitung | Truma Boiler Gas/Elektro |
| Fahrerhausheizung | Webasto |
| Erläuterung Gasanlage | |
|---|---|
| geplant 100 l Gastank für Boiler und Herd sowie Außenküche |

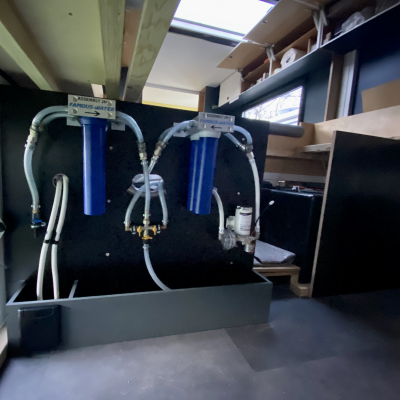

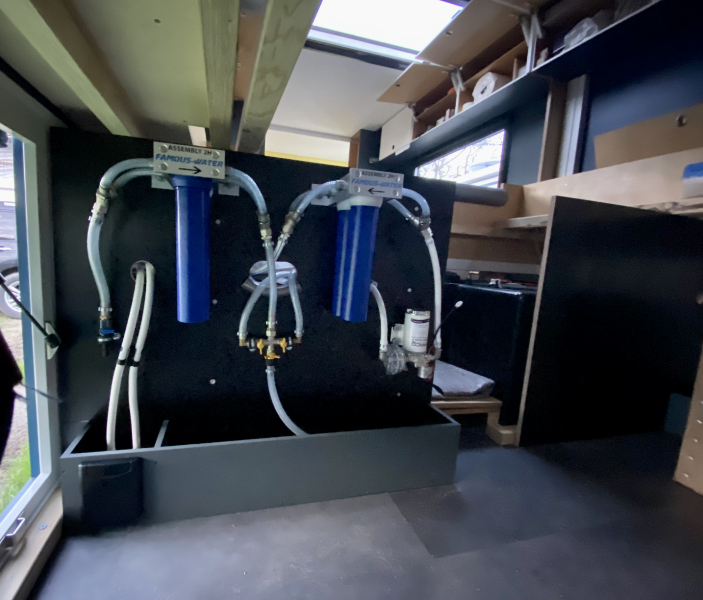

| Wasserfiltersystem | Famous Water |
|---|---|
| Volumen der Frischwassertanks | ca. 700 l |
| Volumen der Abwassertanks | ca. 230 l und ca. 70 l Urintank |
| Sonstiges | |

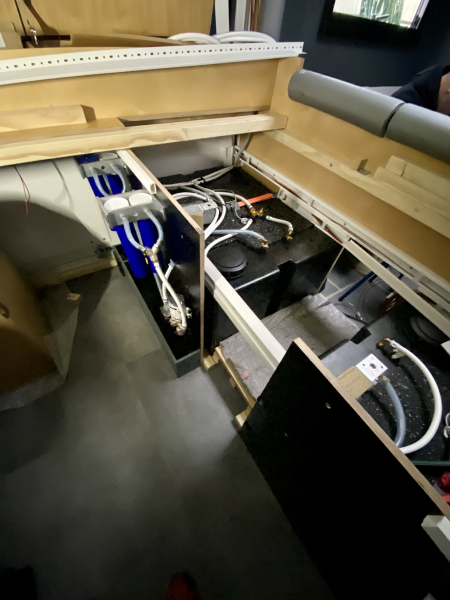

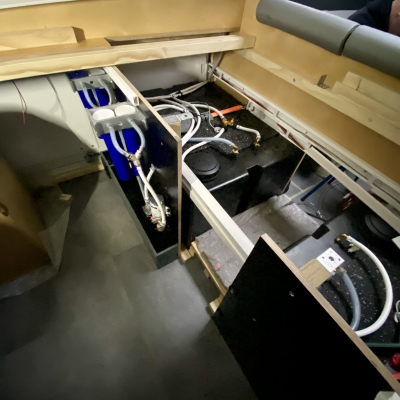

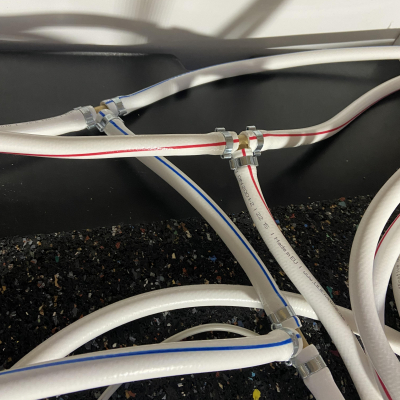

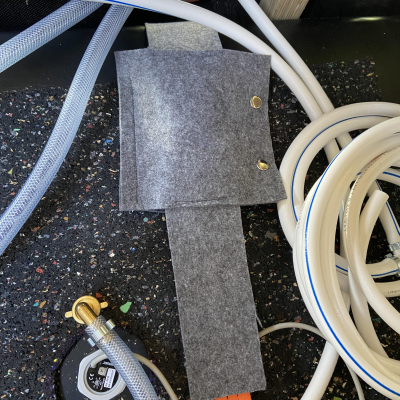

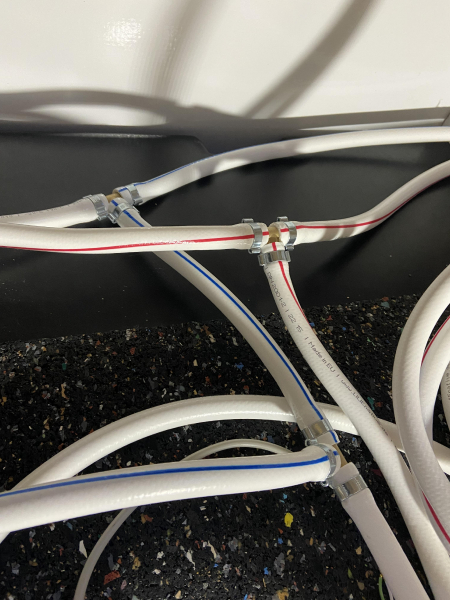

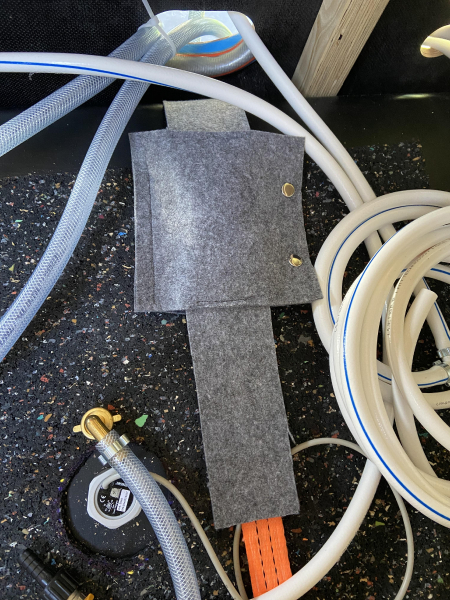

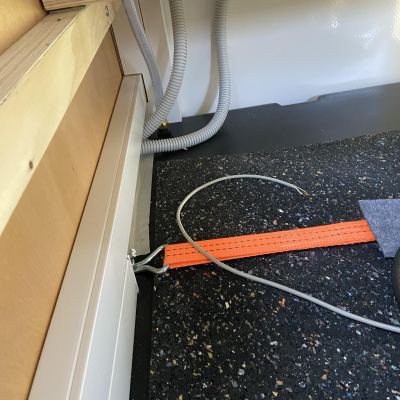

| Warmwasserbereitung Truma Gas-Elektroboiler. Wasserleitungen verlegt Lilie System. Spanngurt eingepackt gegen Scheuern zur Sicherheit der Schläuche. 2 x Außendusche jeweils an den Stauklappen. Eine hauptsächlich zum Duschen und auf der anderen Seite für die Außenküche. Der Grauwassertank befindet sich im Eingangsbereich, die Duschtasse ist integriert. | |
| Hersteller und Art der Toilette | Trocken-Trenntoilette - Eigenbau |
|---|---|
| Kapazität Fäkalientank | 70 l - Pipitank Unterflur in der Kabine, sowie Grauwassertank 210 l |
| Sonstiges | |
|

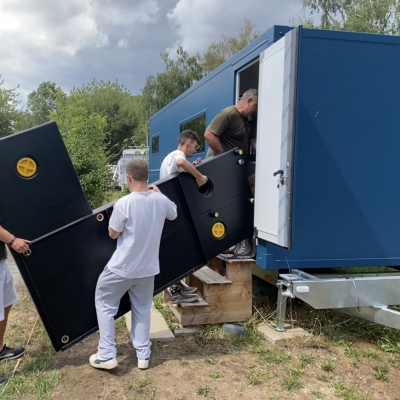

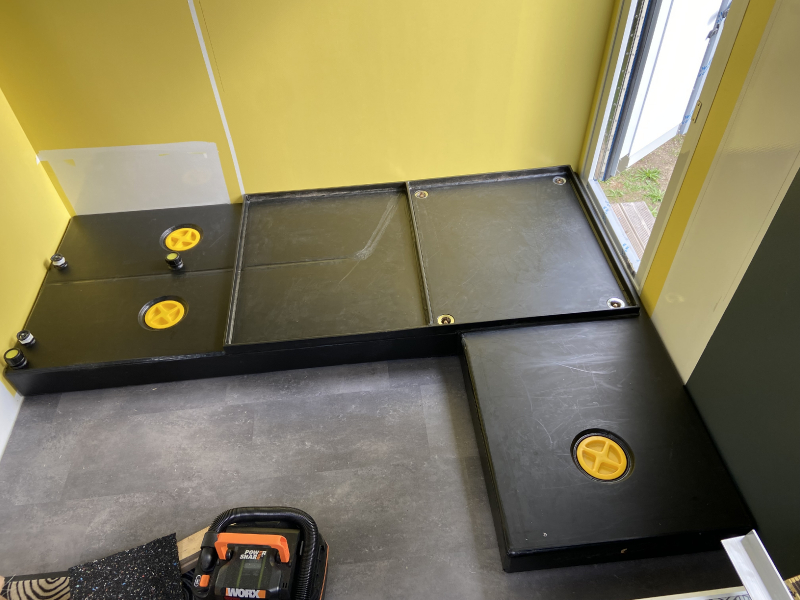

Tank für Grauwasser und Urin - Tankbau Uwe Albrecht - echt tolle Arbeit! Duschtasse mit 4 Auslässen, 2. und 3. Segment sieht man die Abtrennung des Urintanks. | |

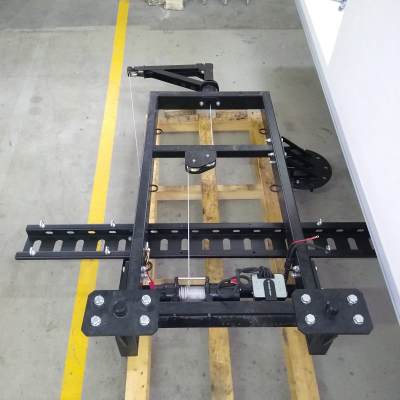

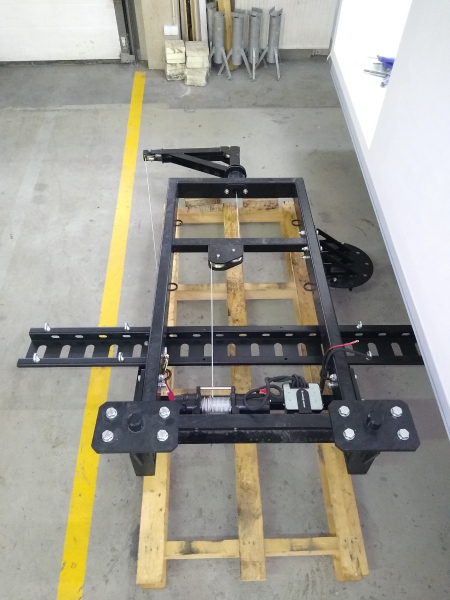

| Heckträger | Elektrisch für Motorrad und Reserverad Idependo |
|---|---|
| Dachgepäckträger | Von der Firma Independo |
| Stauboxen | 7 plus 1 für die Batterien von Independo |
| Außenkochstelle | Gas - Eigenbau |
| Markise | Dachmarkiese und Sonnensegel an Airlineschiene sind in Vorbereitung |
| Sonstiges | |

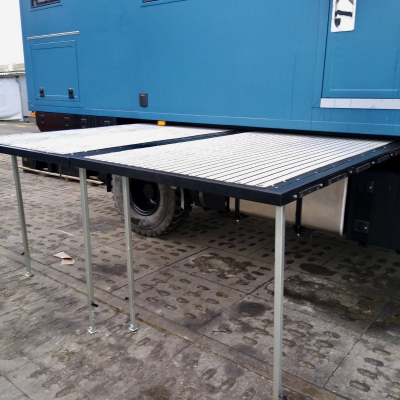

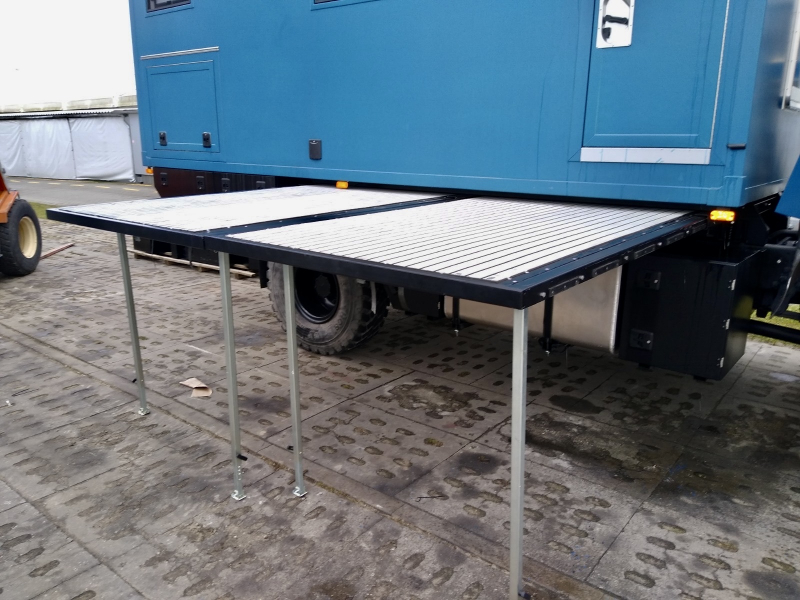

| 2 ausfahrbare Podeste unterschiedlich arretierbar. Komplett ausgefahren 2 x 1,5m x 2m. Realisiert über die Firma Independo. | |
