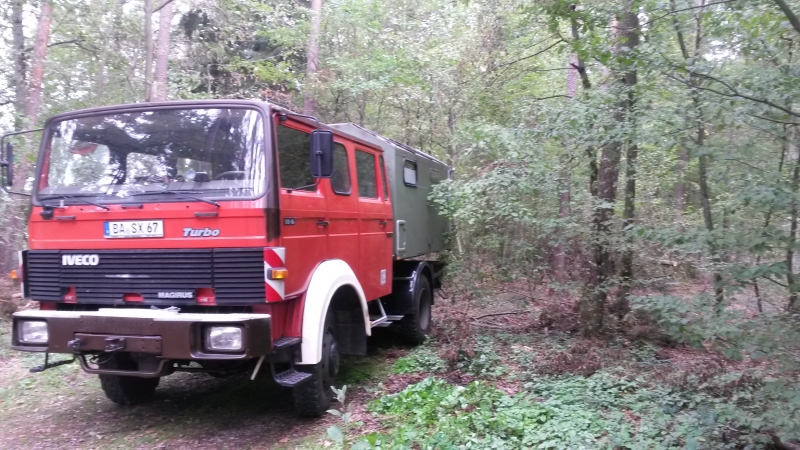

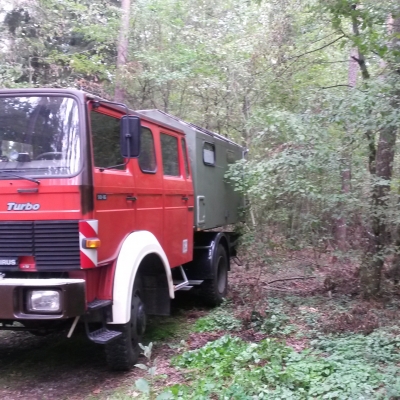

Egon der Gemütliche - Iveco 90-16 AW Familienpanzer

Die Familiengröße und der im Urlaub 2014 extrem verspürte Wunsch nach mehr Bequemlichkeit machten den Umstieg vom Dachzelt- Landrover (Zeltpalast) auf eine größere Fahrzeugkategorie notwendig. Da wir weiterhin möglichst beweglich bleiben wollten, war dafür zunächst die Lieferwagenkategorie ins Auge gefasst. Schnell wurde aber klar, dass dort viele der von uns gewünschten Ziele nicht oder bestenfalls mit sehr großem auch finanziellem Aufwand umgesetzt werden konnten. Die Fahrzeugauswahl war in dieser Kategorie auf extrem überteuert oder Seelenverkäufer beschränkt, die gewünschte Geländefähigkeit in dem Fahrzeugsegment nur sporadisch vorhanden, mit gewünschten sechs Personen waren alle diese Fahrzeuge jenseits einer vernünftigen Aufbaufähigkeit. Da wir zumindest unter 7,5 t bleiben wollten, war auch die Auswahl im LKW-Bereich auf eine überschaubare Menge an Typen begrenzt. Eine weitere Hürde stellte die festgelegte Grenze der Kostenneutralität aus dem Verkauf unseres Landrovers dar. Vorgabe war, mit dem Verkaufserlös einen alltagstauglichen Kombi und den LKW incl. Umbau zu stemmen. Inzwischen kann diese Aufgabe als bewältigt gesehen werden. Das Fahrzeug ist mit dem kurzen Radstand wendig und mit den Außenmaßen von 7500 * 2500 * 3150 gewünscht kompakt ausgefallen. Im Frühjahr 2016 erfolgt nach Fertigstellung der elektrischen Anlage dann die Umschreibung als Wohnmobil. Sicherlich wird es in den kommenden Jahren - wie bei den bisherigen Reisefahrzeugen auch - noch viele Ideen und Möglichkeiten zur Gestaltung geben.

Allgemeine Angaben

Fahrzeughersteller und Typ Iveco 90-16 AW Turbo
Name des Halters Thomas Krämer, Astrid Schneck
Land der Zulassung Deutschland
Webseite www.institut-wissensdurst.de
Baujahr 1989 - 2015/2016
Fahrzeug steht zum Verkauf? Nein

Motor

Motortyp Direkteinspritzer, Reihe, luftgekühlt, mit Turboaufladung
Hubraum 6125
Zylinderzahl 6
Motorleistung in PS 160
Drehmoment 550 Nm bei 1600/min

Fahrgestell

Radstand 3500
Anzahl der zugelassenen Sitze 6
Reifengröße 10 R 22,5
Reifenart MT
Tankkapazität 130 l (300 l geplant)
Dieselfilter Ja
Sonstiges
Einzelbereift mit Felgen- und Reifenausrüstung vom 110-17.

Aufbau

Aufbauhersteller Mercedes Ringfeder (Karosseriegrundlage) SAN-Kabine für U435 der Bundeswehr
Kabinenmaße (Innen) 3100 * 2150 * 1680
Kabinenmaße Abmessungen (außen) 3280 * 2250 * 1950 (incl. Dachluken und Astabweiser)
Material der Kabine Stahl
Art und Stärke der Dämmung Armaflex 25 bzw 40 mm
Anzahl der Schlafplätze 4 (6)
Fenster 6

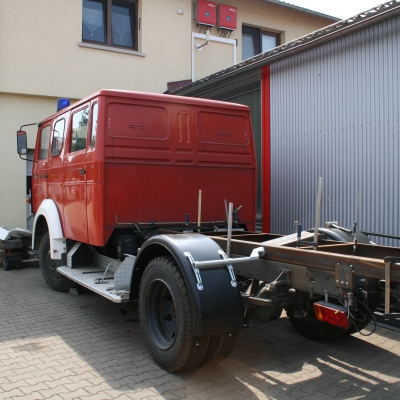

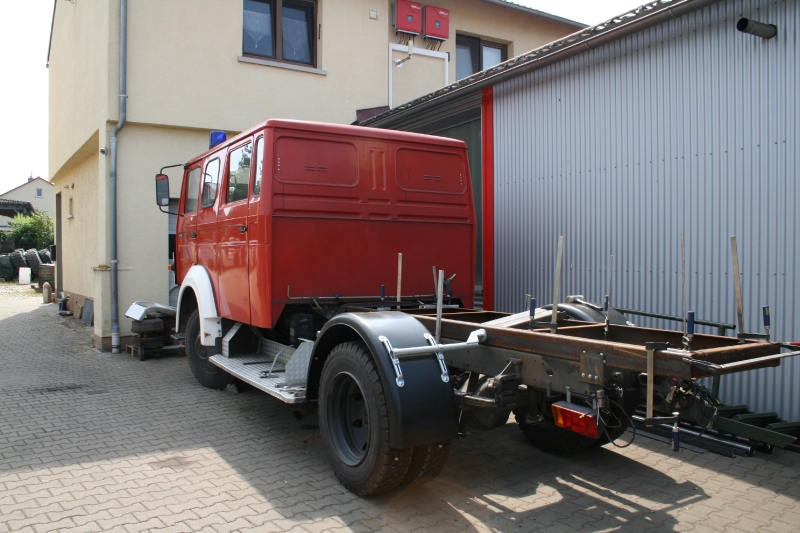

Zwischenrahmen federgelagert, im Heck verschraubt
Sonstiges

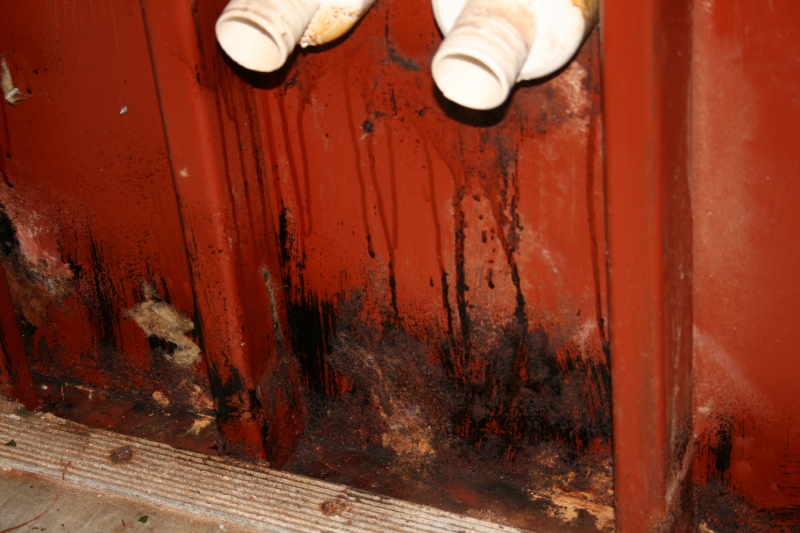

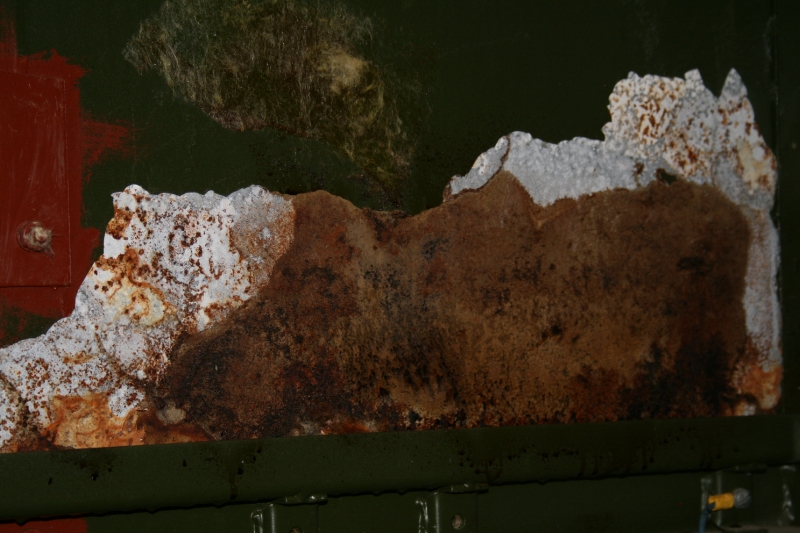

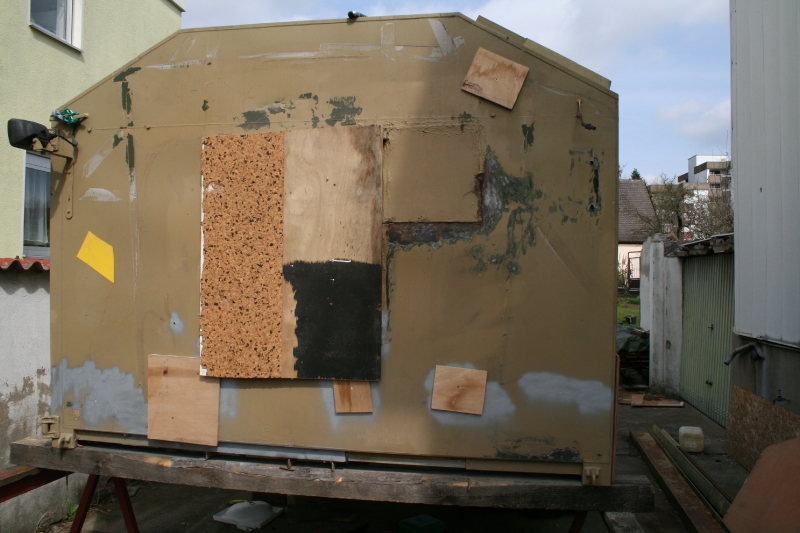

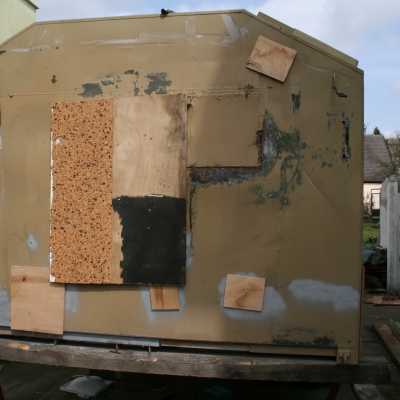

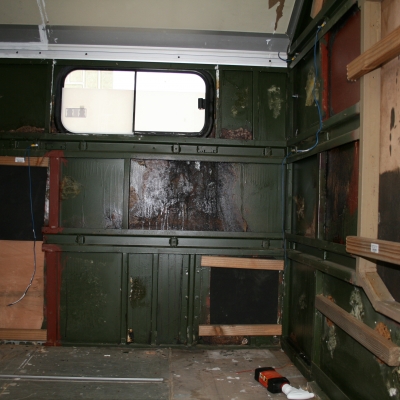

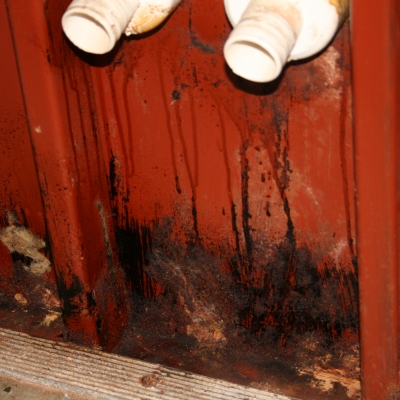

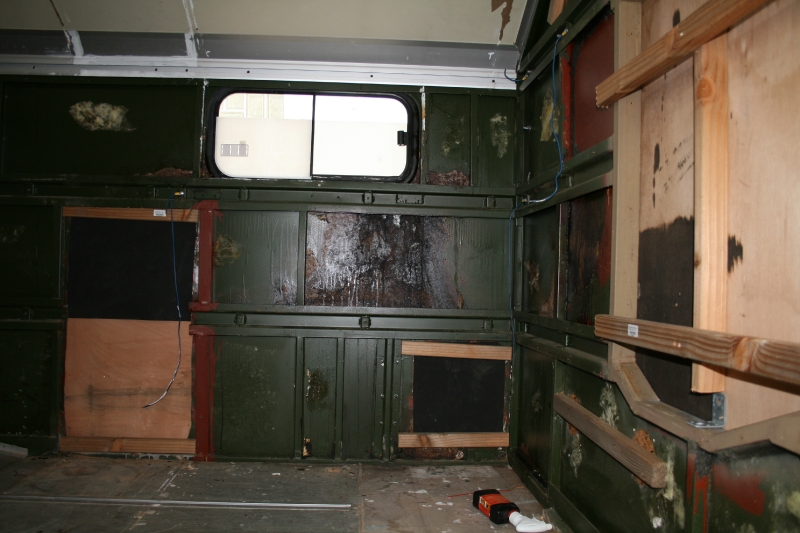

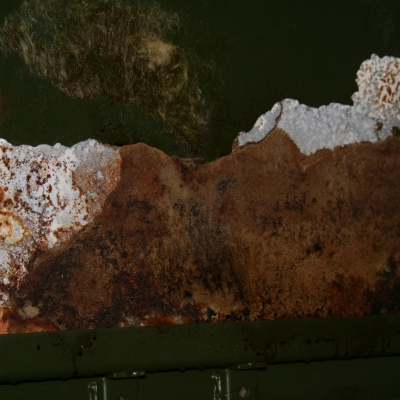

Ursprünglich ausgebaut erworben, stellte sich die Substanz als derart marode heraus, dass wir den Aufbau entkernen mussten. Die vielen Löcher, die die Blechschrauben des Vorbesitzers ins Kleid gerissen hatten, hatten dem Wasser ungehindert Zugang verschafft. Die wasserfesten Platten waren zwar augenscheinlich noch intakt, dahinter aber der Moder. Dieser hatte, festgesetzt in der originalen Glaswollisolierung, bereits großflächig Besitz vom Blechkleid und den Rahmenrohren ergriffen.
Bei der Entkernung stellte sich zudem die Verkabelung als derart abenteuerlich (oder sollte man sagen sträflich?) heraus, dass das Anhalten einer Glühbirne an die Karosserie bereits Licht ergeben hätte.

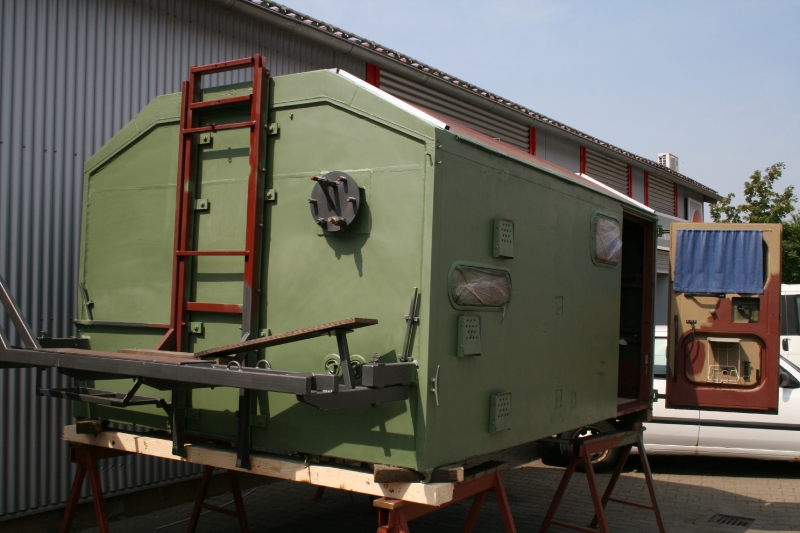

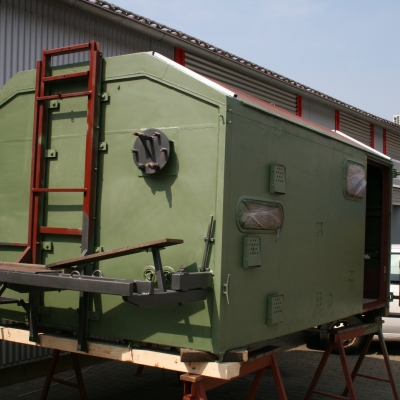

Nach dem Neuaufbau entwarf ich ein Tropendach aus Aluminiumblechen, das im Sommer sehr effektiv das ansonsten erbarmungslose Aufheizen der Blechdose verhindert hat.

Grundriss

Erläuterung Grundriss
Aufgrund der geringen Größe des Wohnaufbaus wurde auf den Einbau einer Sitzgruppe im Koffer verzichtet. Diese ist im hinteren Teil der Fahrerkabine eingerichtet.
Im Heck des Koffers befinden sich über den frostsicher eingebauten Wassertanks und der dazugehörigen Technik zwei Kinderbetten (140 * 70) längs der Fahrtrichtung, darüber quer ein Doppelbett (210 * 140). Das Kinderbett ließe sich bei Bedarf (z. B. sobald die Kinder zu groß werden) durch Herausnehmen eines kleinen Schranks und Einlegen eines Mittelteils zu einem weiteren Doppelbett (dann ebenfalls quer, 210 * 140) umbauen.
Das Schlafabteil ist nach vorne seitlich durch jeweils 70 cm breite, feststehende Trennwände abgeschlossen. Durchgang bzw. Einstieg in der Mitte können durch eine leichte Tür ebenfalls verschlossen werden.
Auf der Beifahrerseite schließt bis zur Eingangstür der Küchenblock an.
An der Fahrerseite folgt auf einen schmalen, raumhohen Schrank das Badezimmer mit Du/WC.
Schließbare Stauräume gibt es unter und zwischen den Kinderbetten durch Schubladen und einen kleinen Schrank (gesamt 440 l), den Hochschrank (400 l) und im Küchenblock (390 l). Außerdem wurden zwei versteckte, abschließbare Tresorräume eingebaut (gesamt 100 l). Weitere Schränke finden sich in der Fahrerkabine (390 l). Die Sitzkästen dort dienen zur Aufbewahrung von Werkzeug und Ersatzteilen.
Die Sitzgruppe der Fahrerkabine kann gegebenenfalls auch zu einem großen Doppelbett umgebaut werden (220 * 160).

Möbelbau

Material des Möbelbaus Eigenbau/Schubladenelemente von Ikea; funktions- und kostenorientiert

Kocher

Kocher Benzin, Coleman Duofuel; abnehmbar
Gasinstallation keine

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank Waeco Kompressor 80l im Koffer; Waeco Kompressor Schublade 30l vorne in der Kabine

Stromkonzept

Stromspannung im Chassis 24/12/230 V
Stromspannung im Aufbau 24/12/230 V
Ladewandler 24-12V 24-12 V; 12-24 V; 230 - 12 V; 230 - 24 V;
110V / 230V im Aufbau? Ja
Wechselrichter Waeco 1000 W; Waeco 100 W

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 4 x 70 Ah
Batterietyp Banner Running Bull AGM

Stromgewinnung

Solarkapazität 180 Wp
Brennstoffzelle Nein
Generator 2 kW

Heizung

Hersteller und Typ der Heizung Diesel; Waeco Luftheizung (Heizrohre vom Fahrerhaus in den Koffer gelegt)
Warmwasseraufbereitung noch nicht
Fahrerhausheizung Diesel; Waeco Luftheizung (Originalausrüstung)

Gasanlage

Erläuterung Gasanlage
keine Gasanlage

Wassersystem

Wasserfiltersystem Katadyn-Keramik/Kohle in der Wasserentnahme; Eigenbau Schwebstoffvorfilter in der Befüllung
Volumen der Frischwassertanks 120 l Trinkwasser + 120 l Brauchwasser
Volumen der Abwassertanks 80 l

Toilette

Hersteller und Art der Toilette Dometic C 402
Kapazität Fäkalientank 19l
Sonstiges
Max. zwei Reservetanks gehen mit auf die Reise.

Anbauten

Heckträger für Motorrad und Ersatzrad; belastbar mit 500 kg
Dachgepäckträger -
Stauboxen 2 für Campingutensilien, Sonnensegel etc. und 1 für Warnhütchen, Wagenheber, sperriges Werkzeug etc.
Außenkochstelle mobil durch Herausnahme des Kochers im Inneren
Markise Eigenbau
Sonstiges
Nachdem sich das Tropendach auf dem Koffer hervorragend bewährt hat, ist für dieses Jahr auch auf der Fahrerkabine ein solches geplant.
