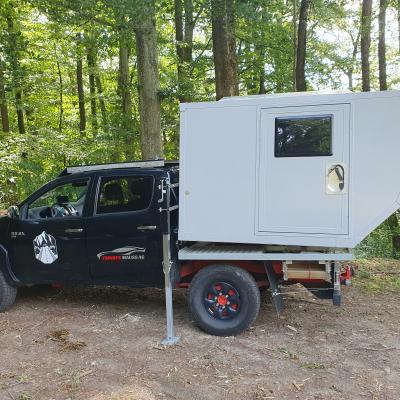

Nach dem Bau einer Aufstelldachkabine auf der Originalpritsche, war ich nicht wirklich zufrieden mit der Platzausnutzung. So kam der Entscheit, den Hilux auf Flachpritsche umzurüsten und darauf eine kleine, kompante Schlafkabine aufzusetzen. Die Flachpritsche wurde selber gebaut, die Kabine als Rohbau auf meine Masse in Auftrag gegeben bei einer neuen Firma, die zu der Zeit erst drei Kabinen gebaut hat (und ein Halbes Jahr nach der Lieferung wieder aufgelöst wurde) Der Innenausbau wurde wiederum selber gemacht.
| Fahrzeughersteller und Typ | Toyota Hilux |
|---|---|
| Name des Halters | Bastien Zahno |
| Land der Zulassung | Schweiz |
| Baujahr | 2012 |
| Fahrzeug steht zum Verkauf? | Ja |
| Preisvorstellung? | 27'000 CHF |
| Motortyp | 1KD- FTV |
|---|---|
| Hubraum | 3L |
| Zylinderzahl | 4 |
| Motorleistung in PS | 172 |
| Zulässiges Gesamtgewicht | 3080kg |
|---|---|
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
| Anzahl der zugelassenen Sitze | 5 |
| Reifengröße | 265/70R16 31/10,5R15 |
| Felgen | Alu und Stahl |
| Reifenart | Radial All Terrain und Winterreifen |
| Tankkapazität | 80L |
| Dieselfilter | Nein |
| Allrad zuschaltbar oder permanent | Zuschaltbar, Verteilergetriebe mit starrem Durchtrieb |
| Differenzialsperren | Hinterachssperre pneumatisch ARB Airlocker |
| Aufbauhersteller | Büsslerei/ Eigenbau |
|---|---|
| Kabinenmaße (Innen) | 182cm breit am Boden, 205cm lang, 140cm hoch |
| Kabinenmaße Abmessungen (außen) | 189cm breit, 215cm lang, 150cm hoch (+7cm Dachlüfter und Solarpanel |

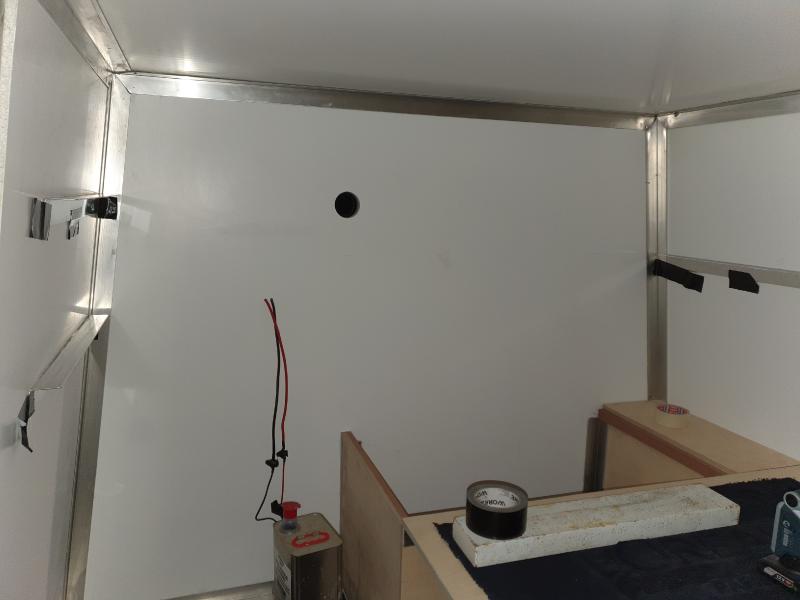

| Material der Kabine | GFK- Sandwichplatten |
| Art und Stärke der Dämmung | Schaum, 36mm |
| Anzahl der Schlafplätze | 2 |
| Fenster | 2 |
| Zwischenrahmen | Flachpritsche |
| Sonstiges | |

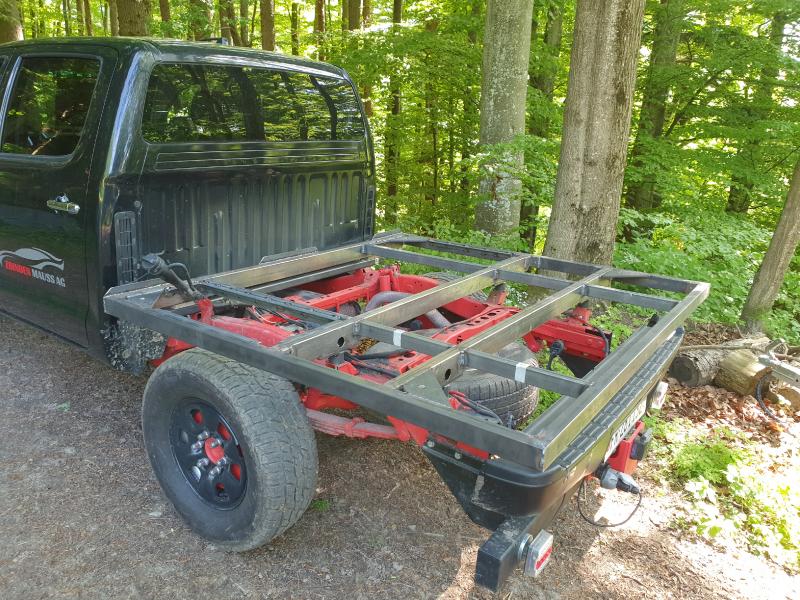

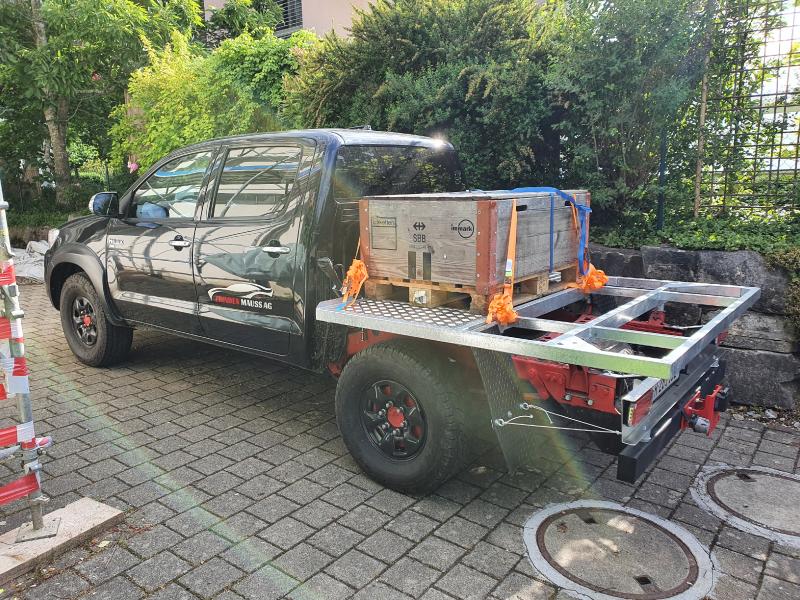

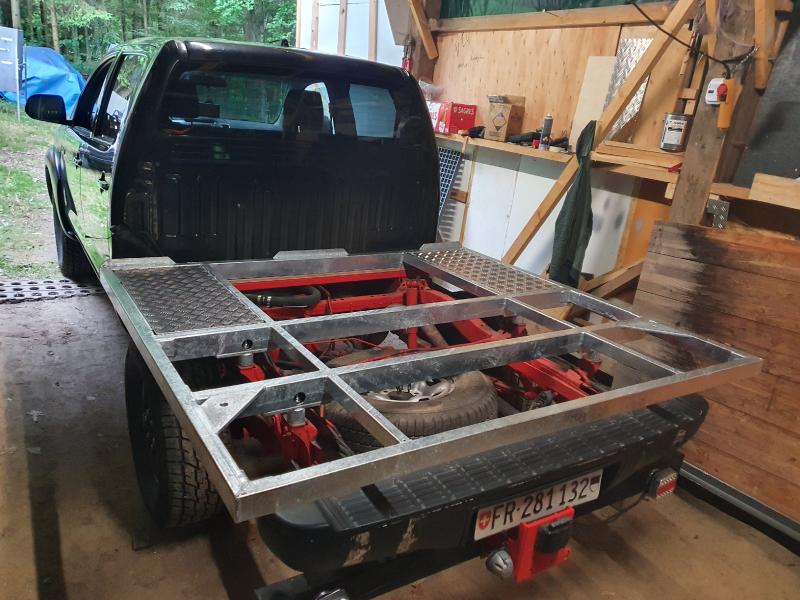

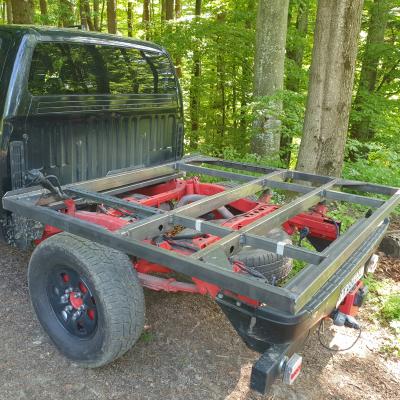

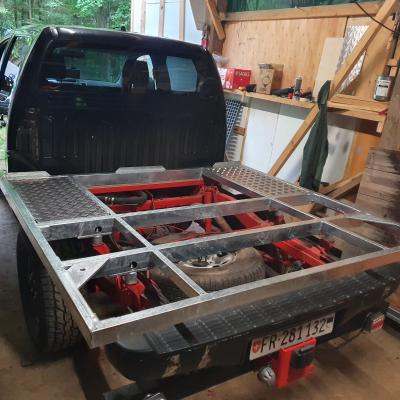

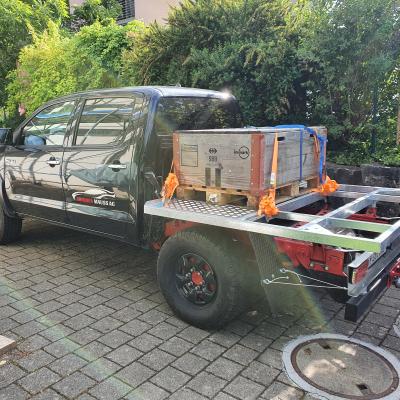

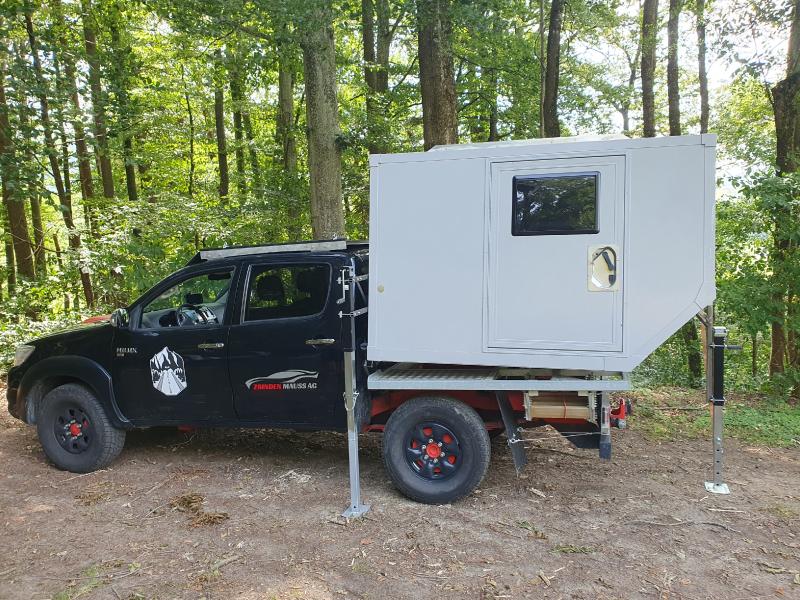

| Die Flachpritsche selber hat keinen eigenen Boden, nur über den Rädern Aluriffelblech als Kotflügel. Material auf Paletten kann direkt auf der Pritsche transportiert werden, aber hauptsächlich dient sie als Wechselrahmen, da die Schlafkabine oder eine einfache Holzkiste als Hardtop einfach aufgesetzt werden und mit vier M18- Schrauben durch Verstärkungen im Kabinenboden mit der Ladefläche verschraubt werden. | |
| Erläuterung Grundriss | |
|---|---|

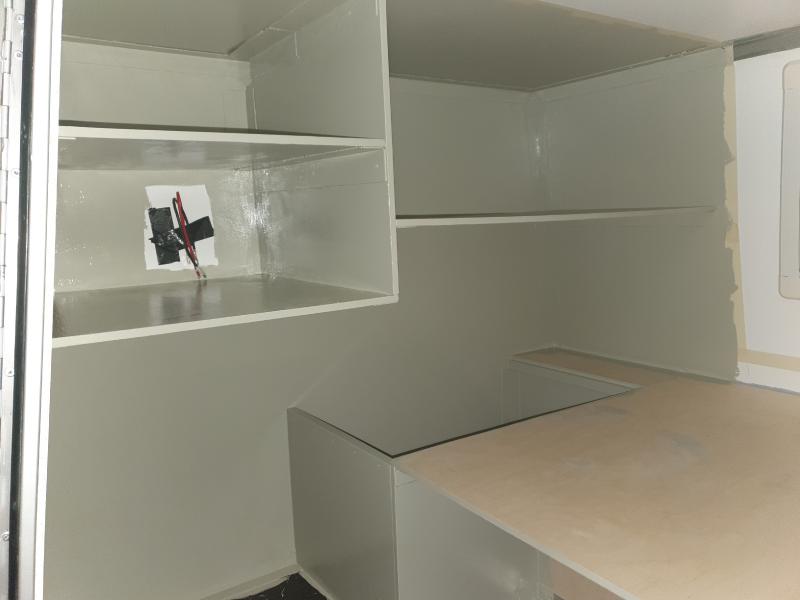

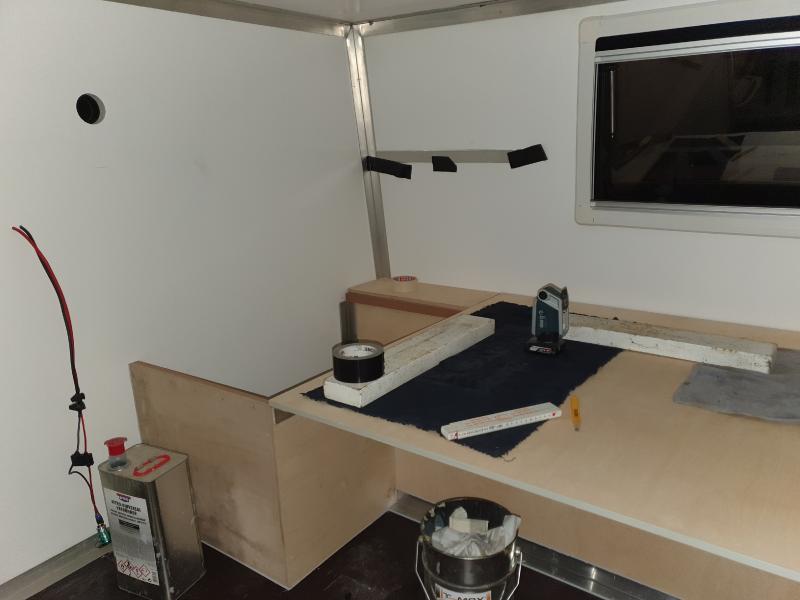

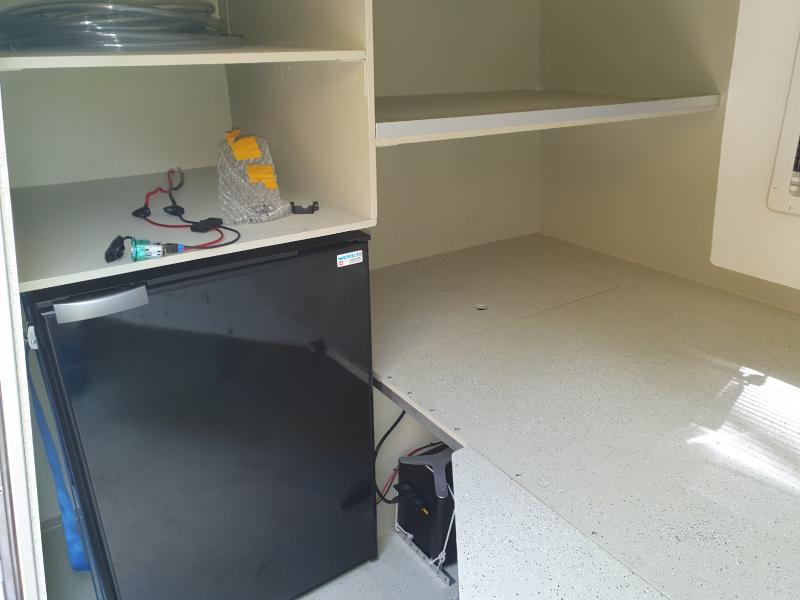

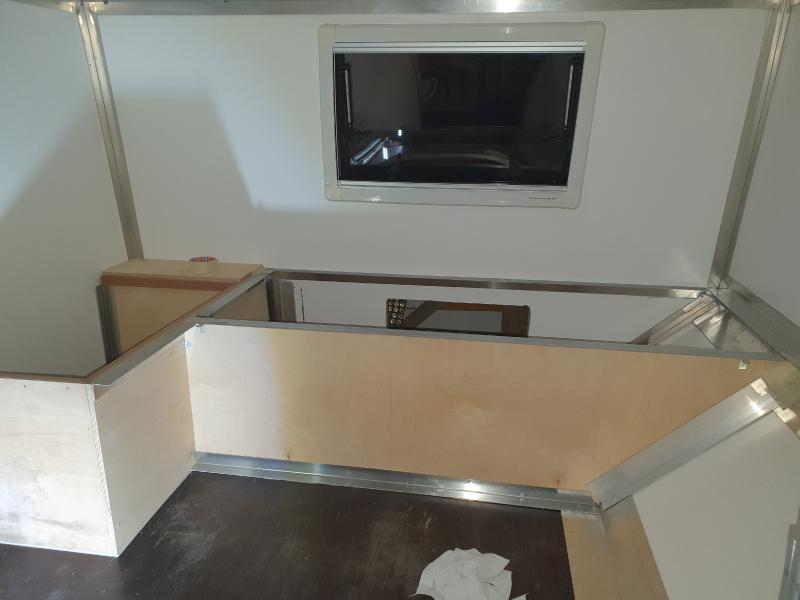

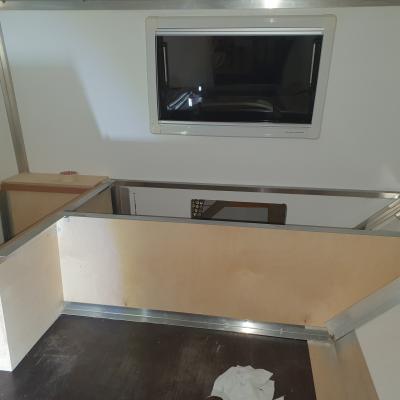

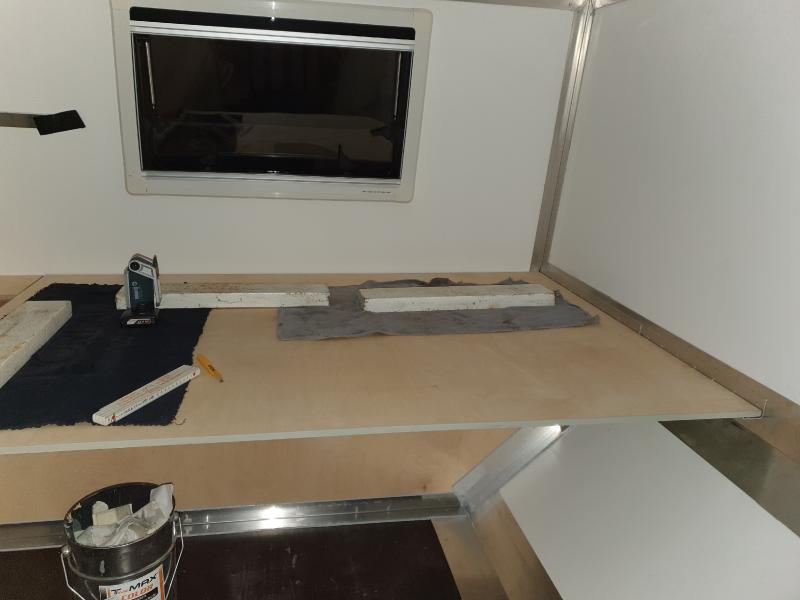

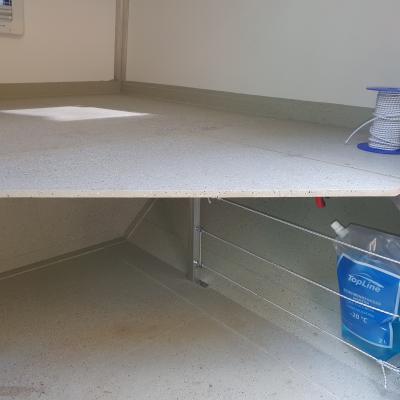

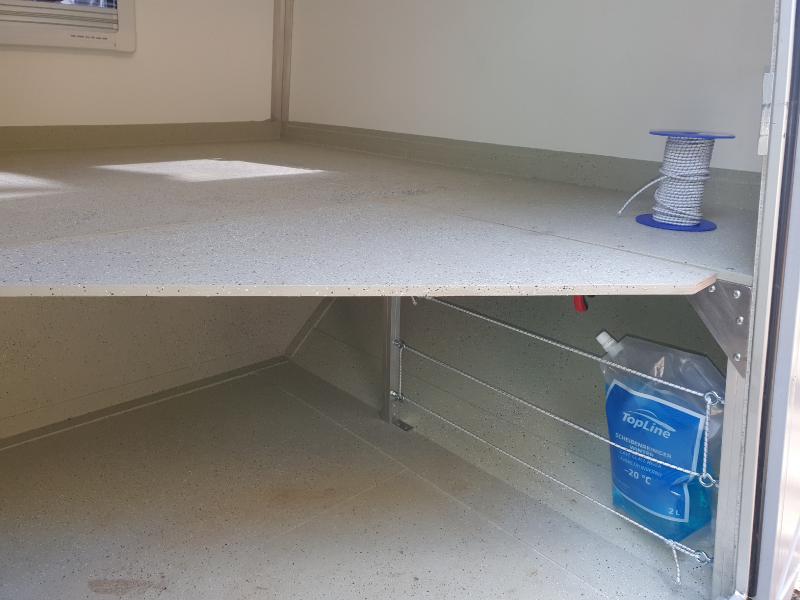

| Einstieg Tür fahrerseitig, Kühlschrank 115L in der Ecke vorne Links, erreichbar ohne die Kabine zu betreten. Gesamte rechte Seite ein Bett 100x200cm,durch ein Keilbrett erweiterbar für die obere Körperhälfte auf 160cm. Wassertank 70L unter dem Bett recht vom Kühlschrank, direkt über der Achse. Stauraum über dem Kühlschrank und dem Fussende des Bettes sowie unter dem Bett. Zwei Staufächer von aussen, das vordere mit den Wasser- Füll- und Entnahmeanschlüssen. Das hintere mit platz für vier Rako- Boxen 40x30cm und eine 5kg Stahlgasflasche |

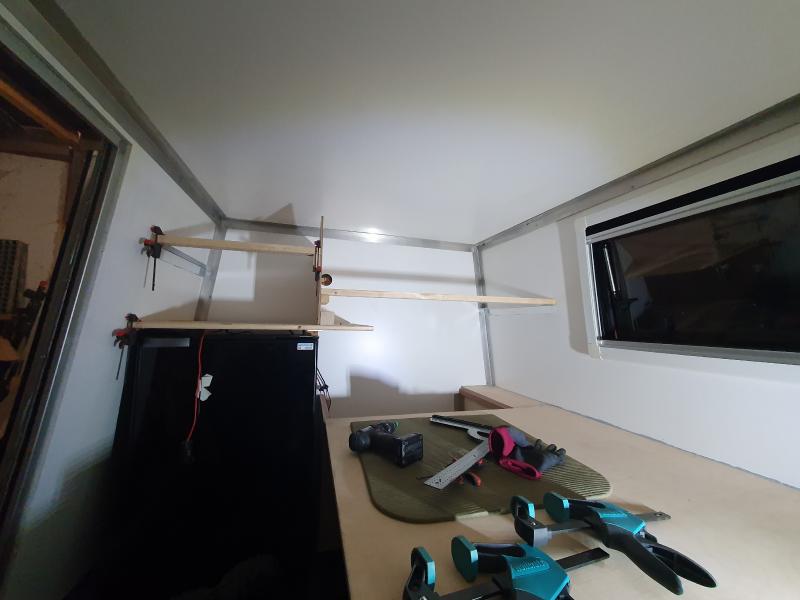

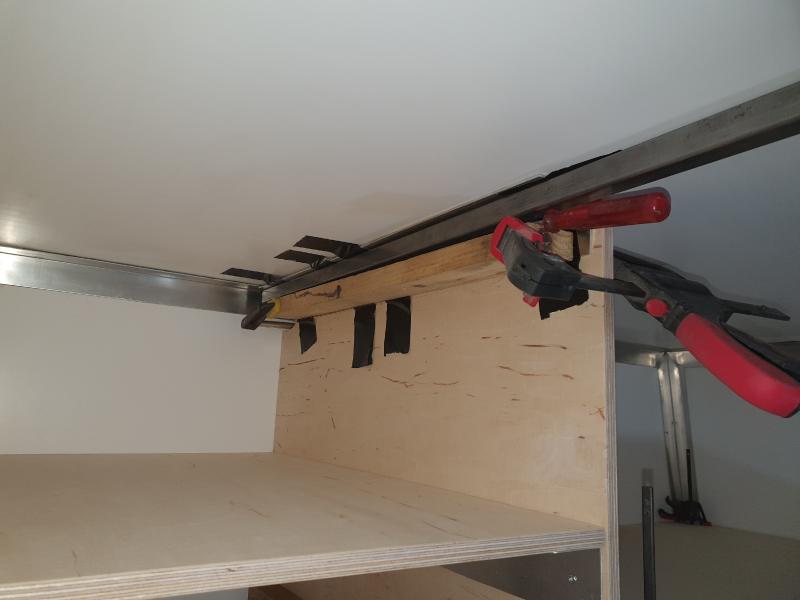

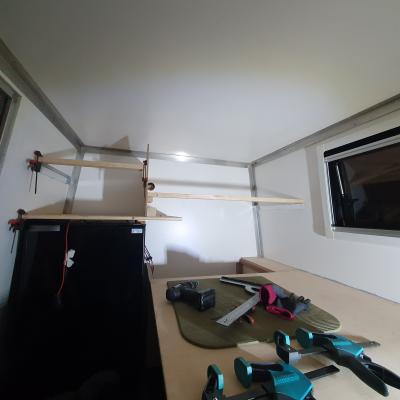

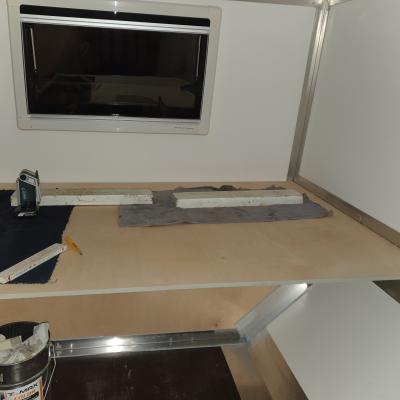

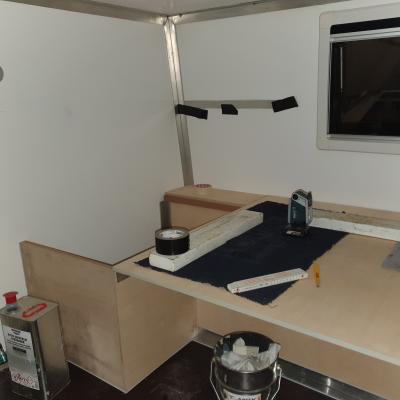

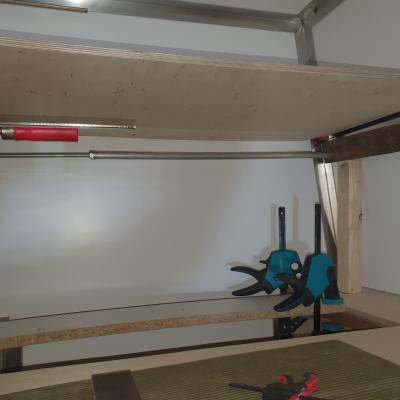

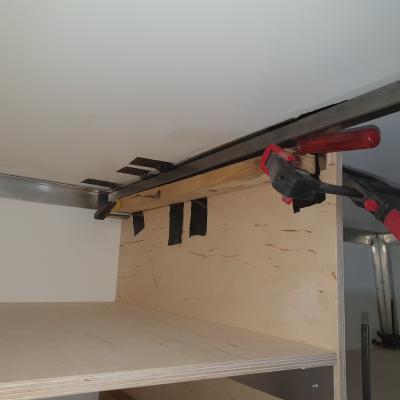

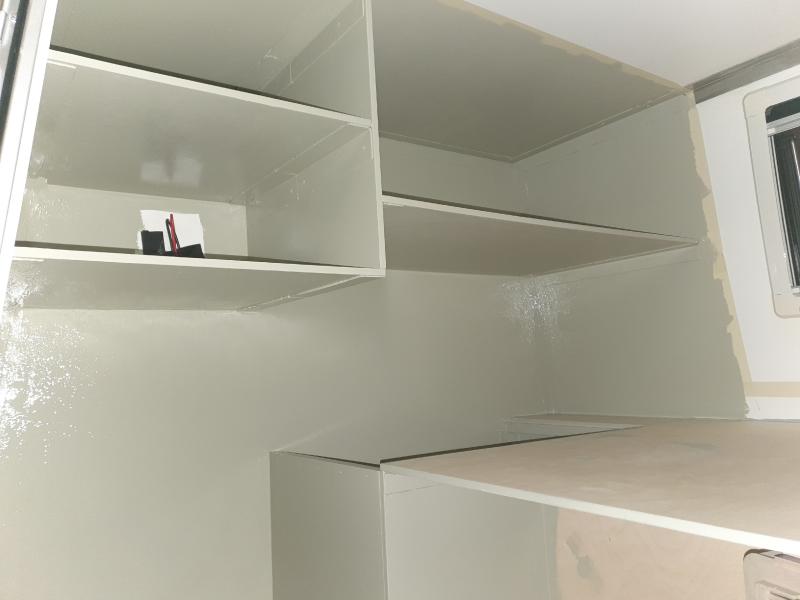

| Material des Möbelbaus | Sperrholz und Aluwinkel verklebt |
|---|
| Kocher | Keine fixe installation |
|---|

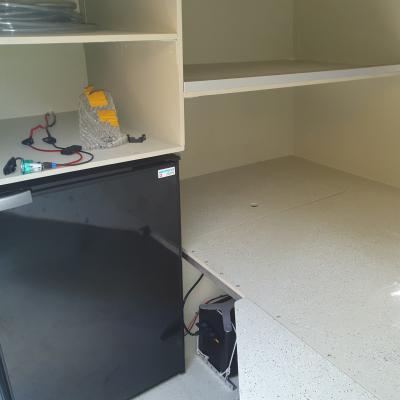

| Hersteller und Typ des Kühlschrank | WEMO 115L 12V- Kompressorkühlschrank mit Gefrierfach |
|---|
| Stromspannung im Chassis | 12V |
|---|---|
| Stromspannung im Aufbau | 12V |
| 110V / 230V im Aufbau? | Nein |

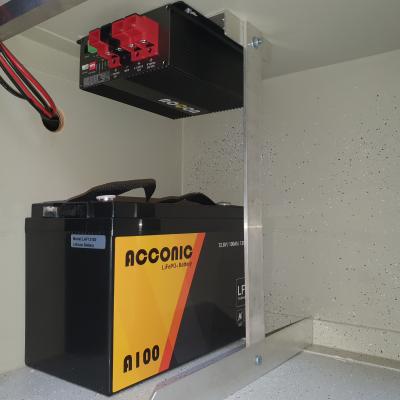

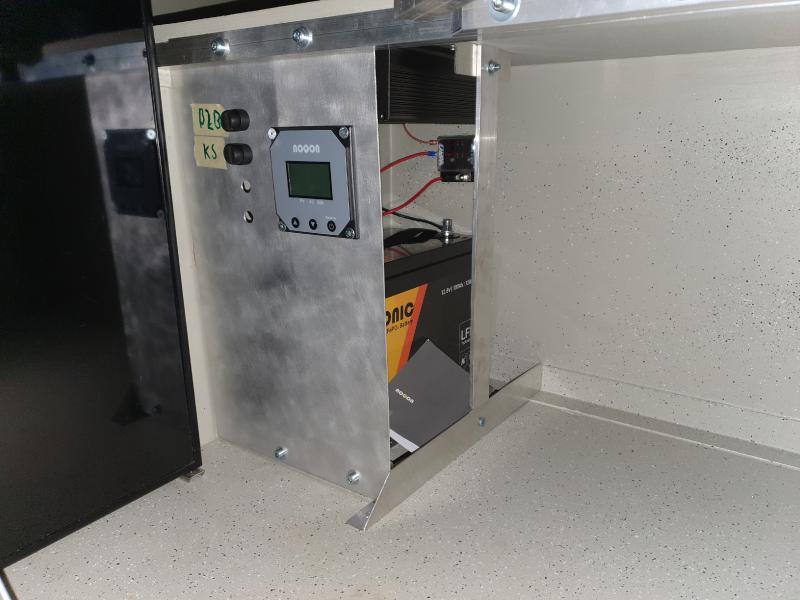

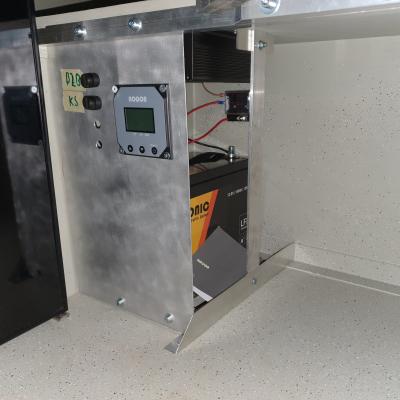

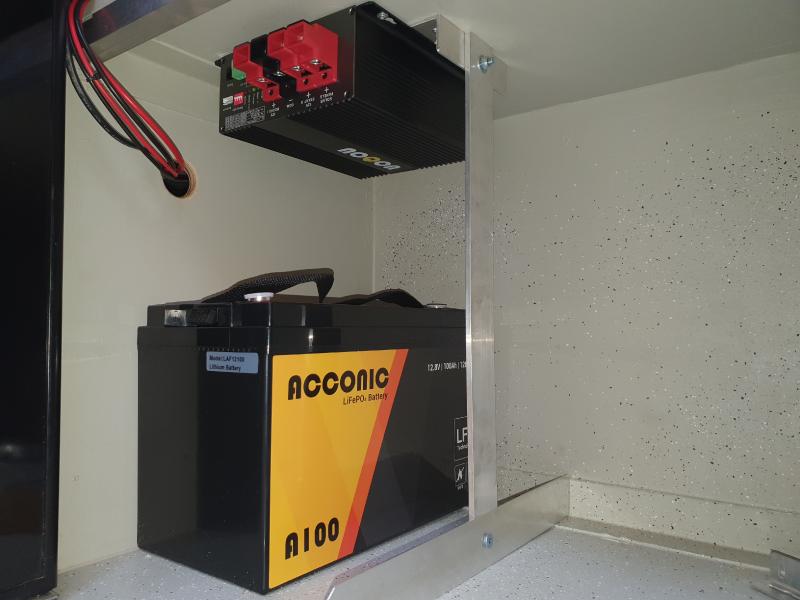

| Batteriekapazität im Aufbau | 100Ah |
|---|---|
| Batterietyp | Li-Fe-Po |

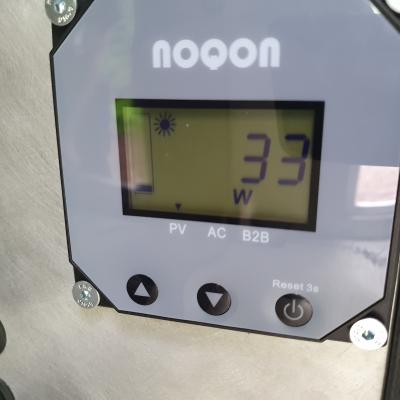

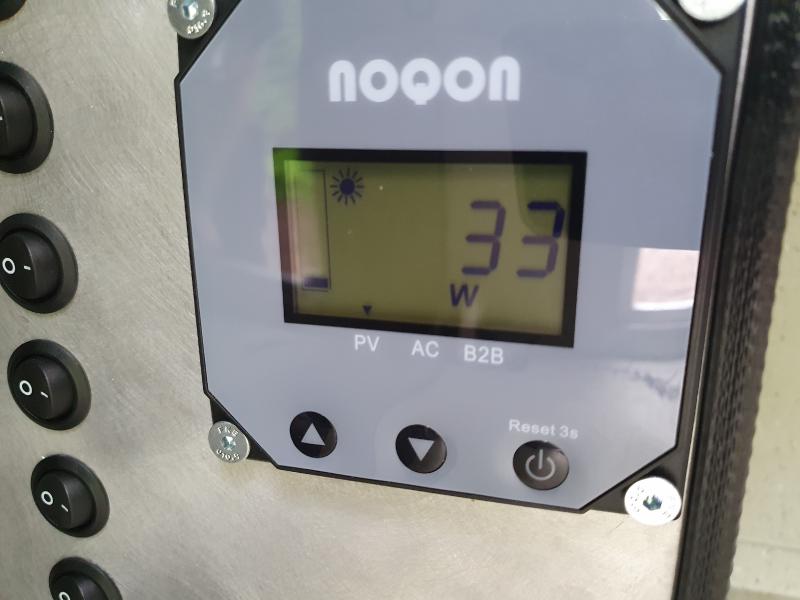

| Batterieladegerät für Aufbaubatterien | Noqon NBS30 (Kombigerät Ladebooster 12V- 12V und Solarladeregler) |
| Batterieüberwachung | Über Laderegler und zugehöriges Display |
| Sonstiges | |
|
"Landstromanschluss" via CTek Batterieladegerät für die originalen Starterbatterien (2x 75Ah parallelgeschaltet, original Toyota) Laden der Aufbaubatterie über Ladebooster. Cyrix Trennrelais 100A belastbarkeit, trennt die Ladelinie zum.Aufbau bei zu niedriger Spannung der Starterbatterien. Ladung der Aufbaubatterie ab Bordnez nur wenn dies manuell eingeschaltet wird. | |

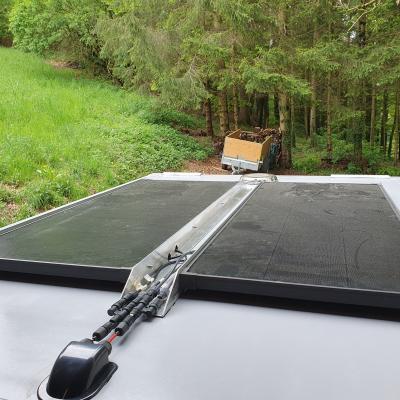

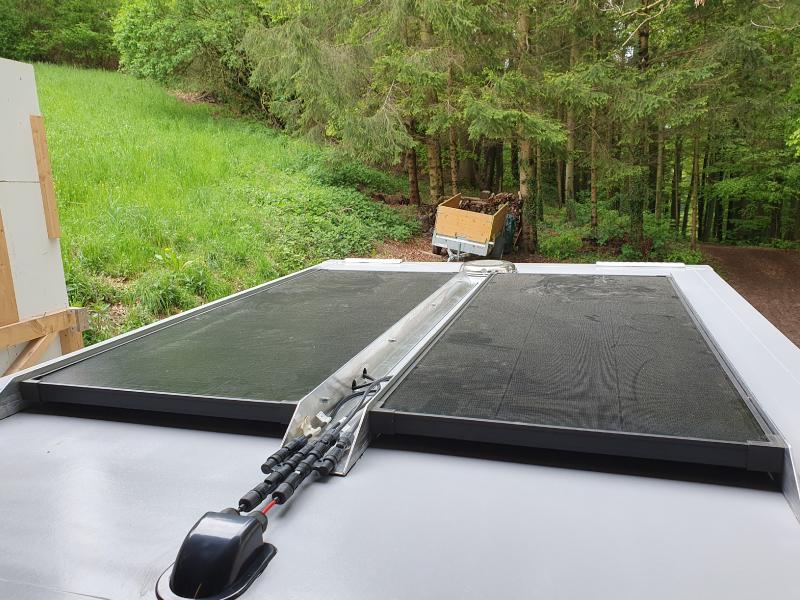

| Solarkapazität | 2x 120W |
|---|---|
| Solarregler | NOQON NBS30 |
| Brennstoffzelle | Nein |

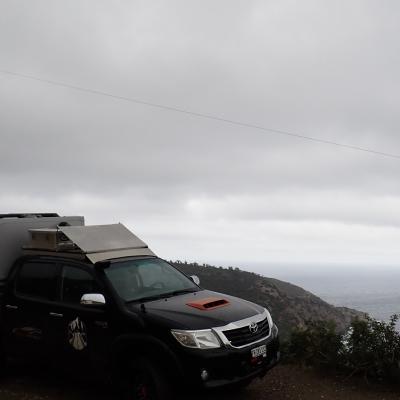

| Hersteller und Typ der Heizung | Chinastandheizung in einer Alukiste auf dem Fahrzeugdach, Warmluftzufuhr durch einen Schlauch in die Kabinenfront. |
|---|---|
| Warmwasseraufbereitung | Kein Warmwasser |
| Erläuterung Gasanlage | |
|---|---|

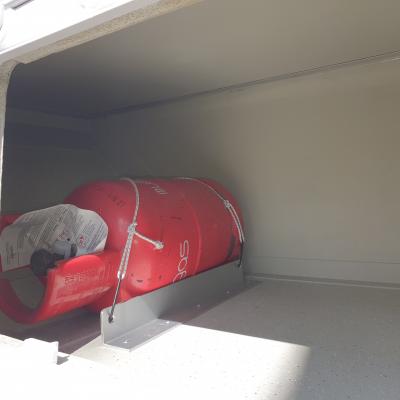

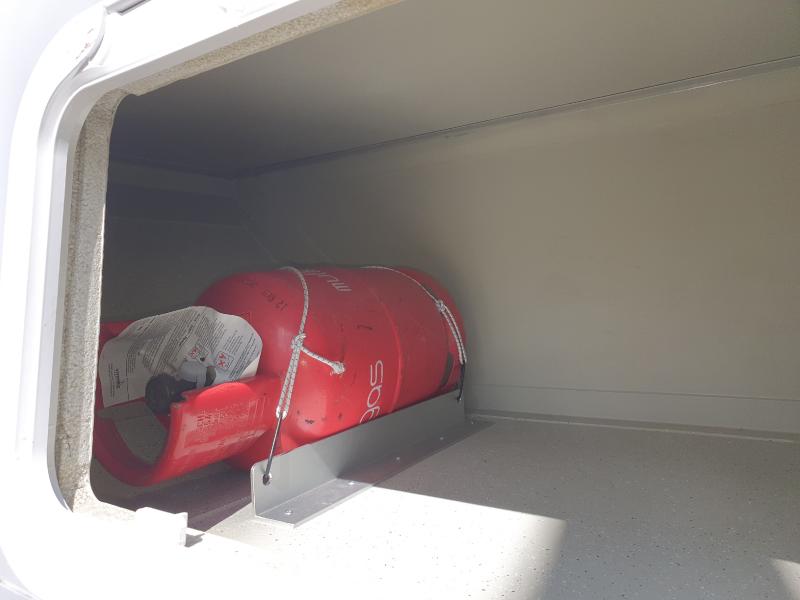

| Keine Gasanlage fix verbaut. 5kg Stahl- Gasflasche im Staufach und Campinggaz- Grill mit Kocherfunktion un einer Staukiste auf dem Fahrzeugdach |

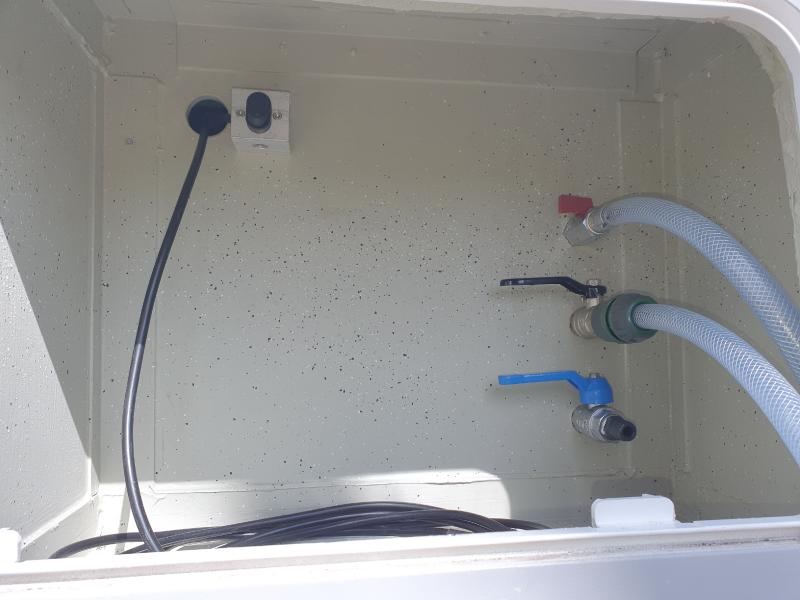

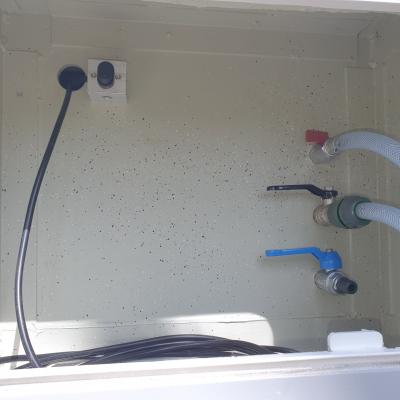

| Wasserführung | Sehr einfach gehaltenes Wassersystem mit einem Füllanschluss, einem Druckausgang ab der 4-Kammer Membranpumpe und eine manuell zu öffnende Entlüftung/ Überlauf |
|---|---|
| Wasserfiltersystem | -- |
| Volumen der Frischwassertanks | 70 |
| Volumen der Abwassertanks | -- |
| Sonstiges | |
| Das Wsser wird jeweils mit Mircopur- Tropfen konserviert. | |
| Hersteller und Art der Toilette | KoMa.Land Kackbox- Trockentrenntoilette |
|---|---|
| Kapazität Fäkalientank | 5L Urintank, 5L Feststoffeimer |
| Heckträger | Zwei Airlineschienen quer an der Rückwand der Wohnkabine für sperrige Gegenstände. Halter aus Edelstahl für zwei Tred- Sandbleche |
|---|---|
| Dachgepäckträger | Eigenbau Dachplattform auf dem Fahrzeugdach aus Aluminium- Winkel und Riffelblech sowie Stahl- C- Profilschienen (Pipex- Profil) längs zur Befestigung der Ladung mit Standart- Nutensteinen. |
| Stauboxen | Zwei Aluminiumblech- Boxen |

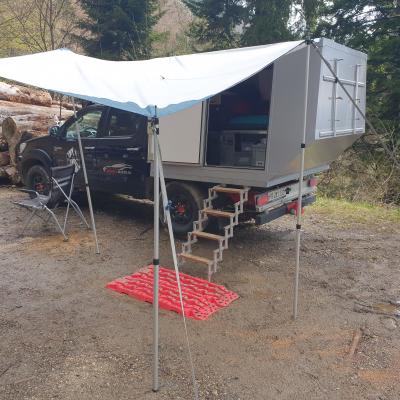

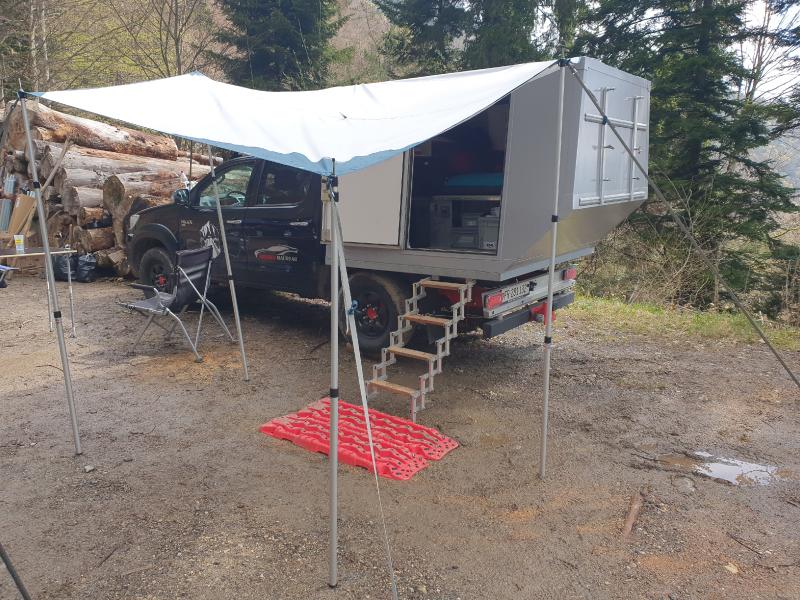

| Markise | Kleines Sonnensegel, das an kurzen Airline- Schienen auf dem Dach eingehängt und mit den eigenen Stangen abgespannt wird, um den Eingang zu decken. |
