Ella (#2344)

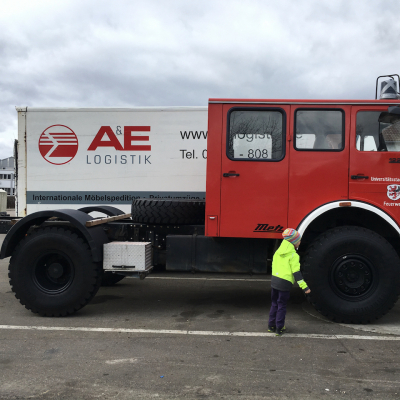

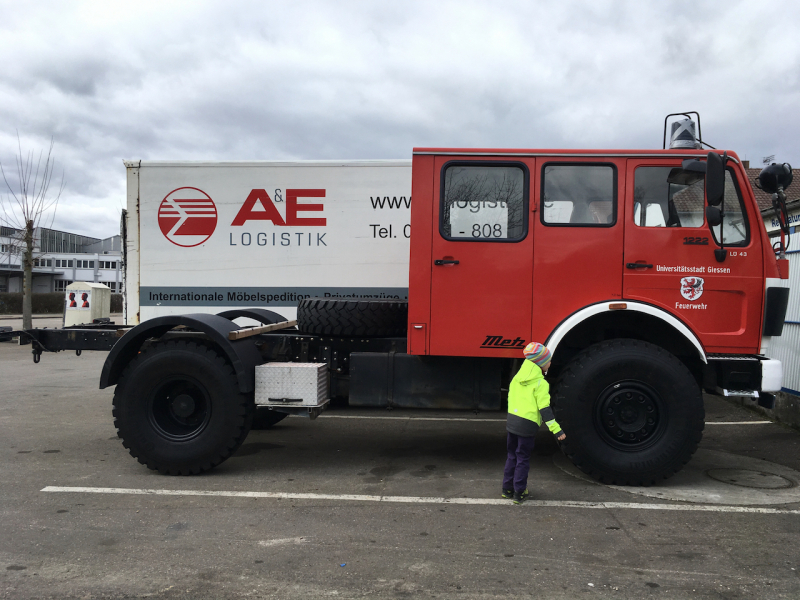

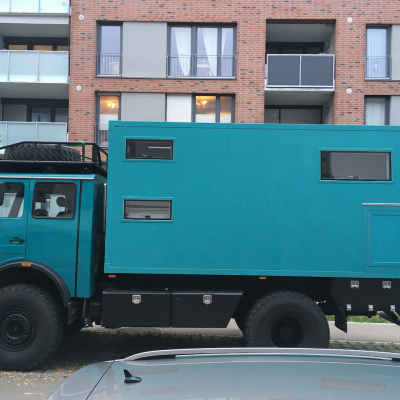

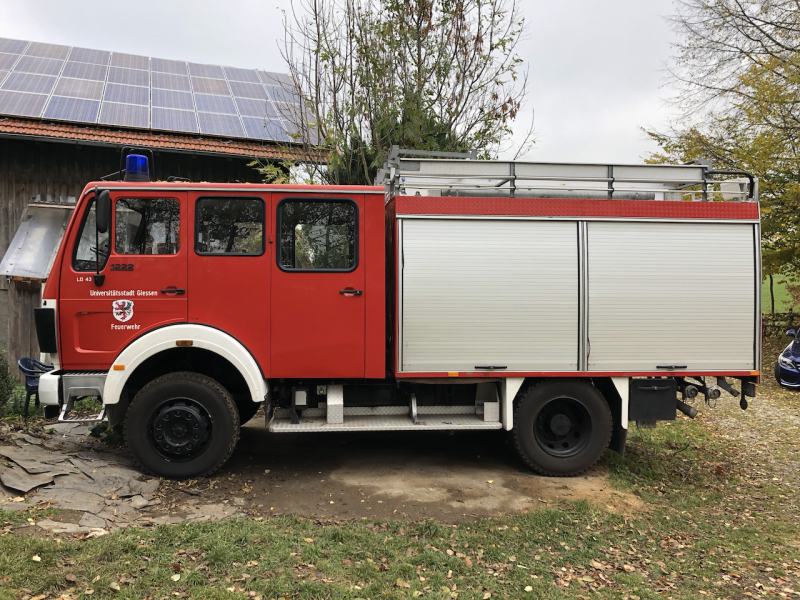

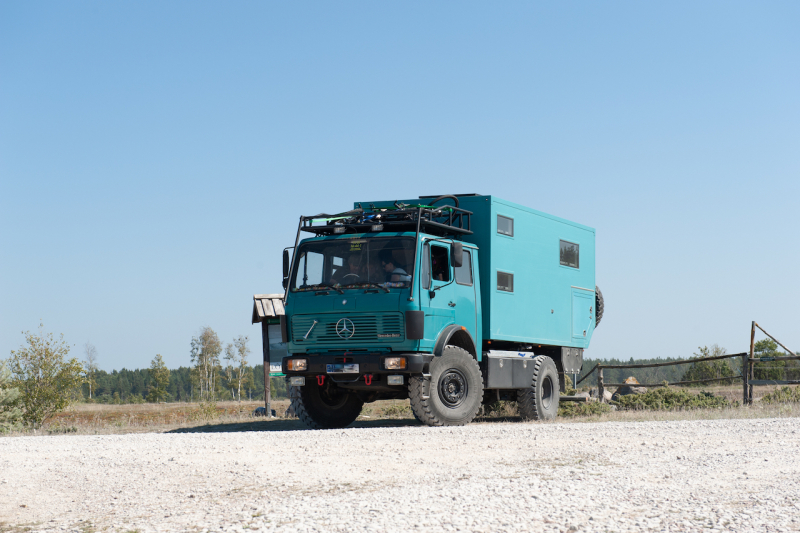

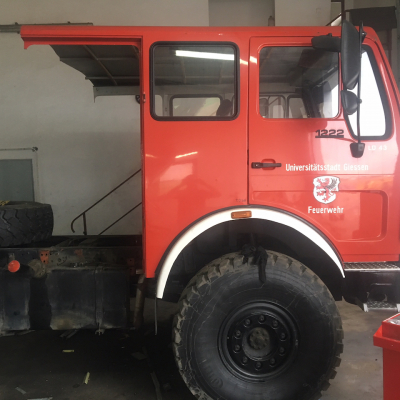

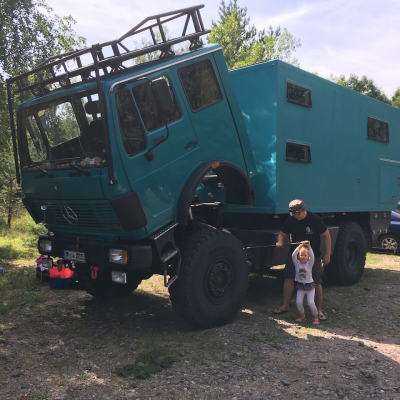

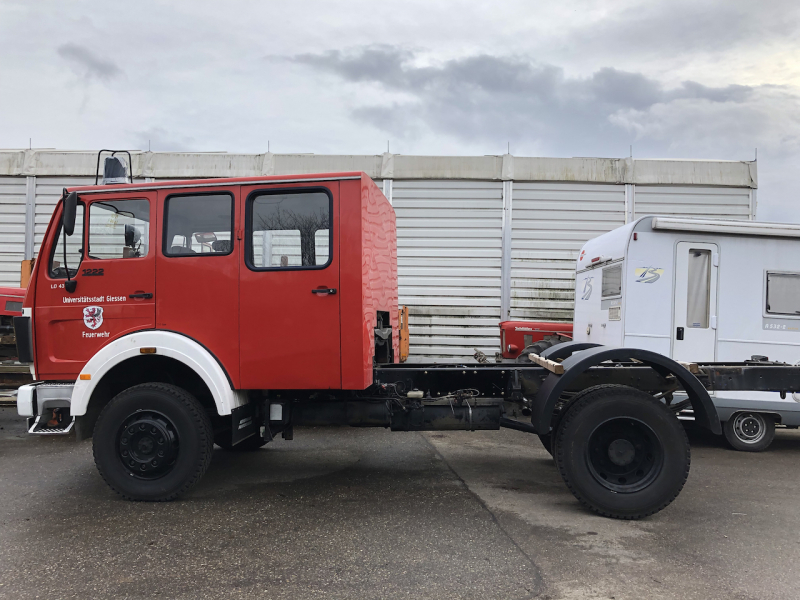

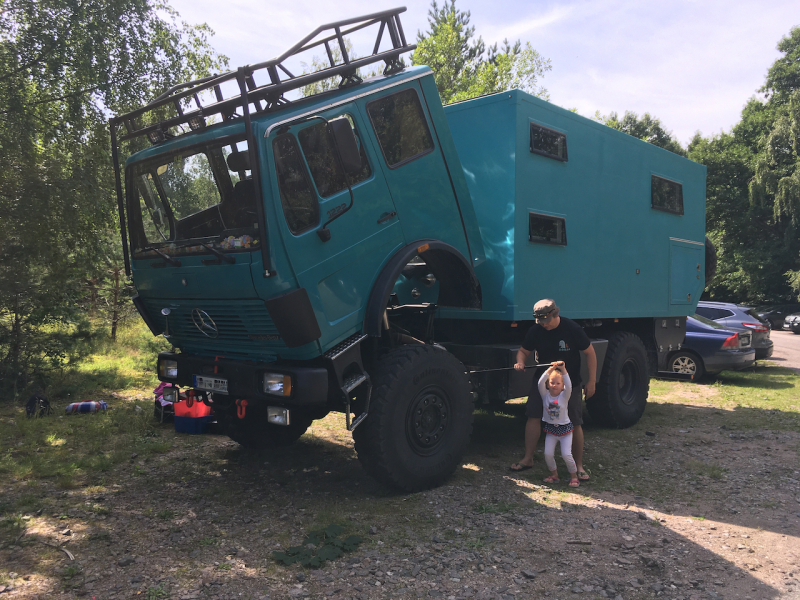

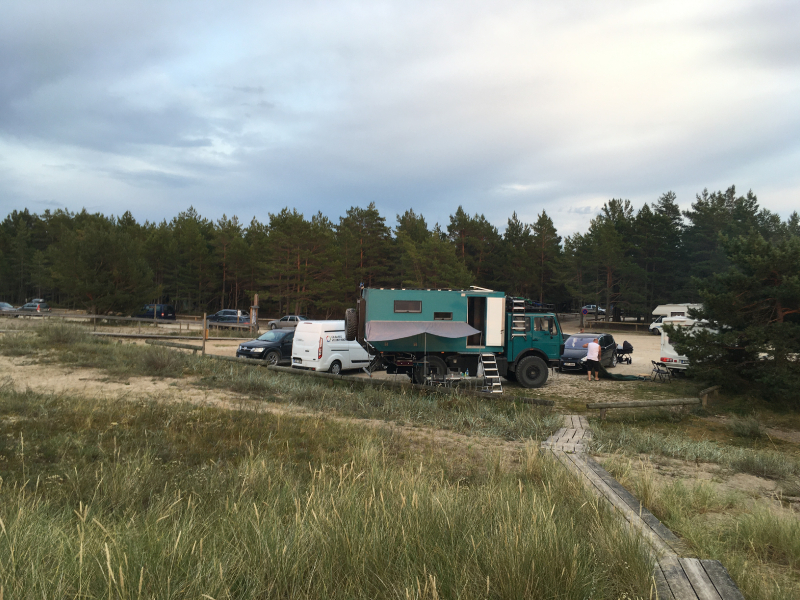

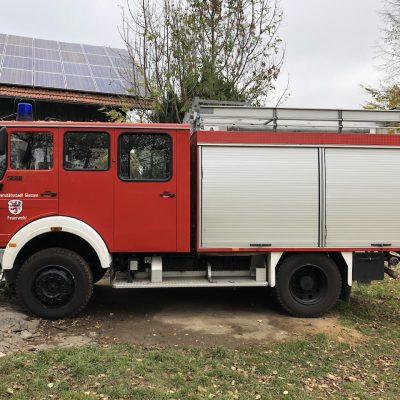

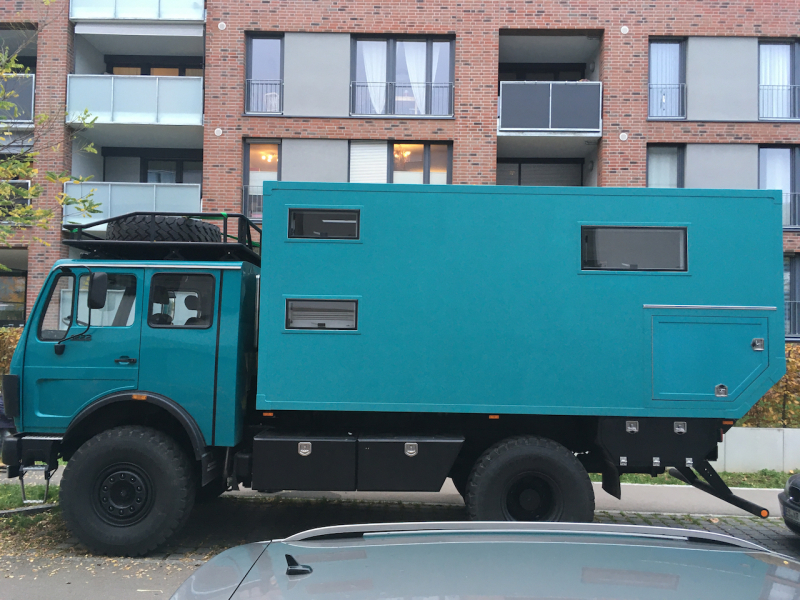

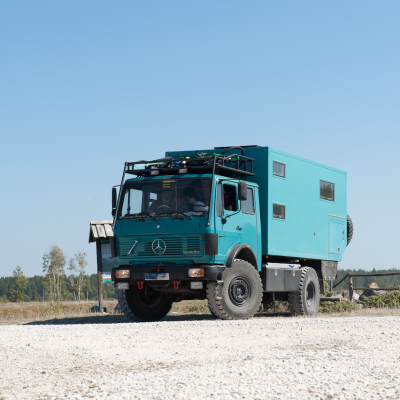

Mercedes-Benz 1222 AF (ehem. TLF 16/25) mit gekürzter Gruppenkabine und verlängertem Radstand

Allgemeine Angaben

Fahrzeughersteller und Typ Mercedes-Benz 1222 AF Baumuster 615.264
Name des Halters Frederik
Land der Zulassung Deutschland
Baujahr 1986
Fahrzeug steht zum Verkauf? Nein

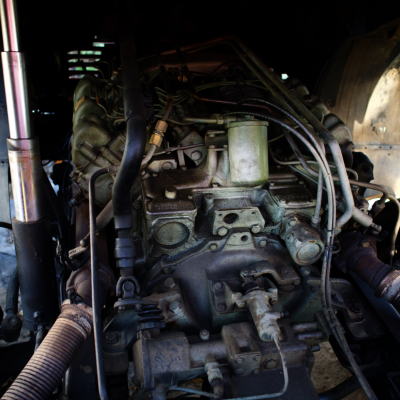

Motor

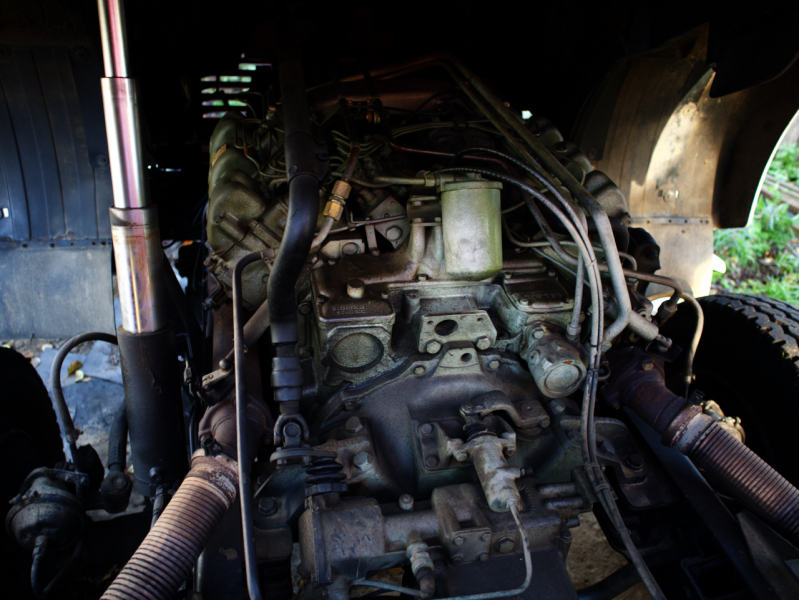

Motortyp OM421
Hubraum 11 Liter
Zylinderzahl 6
Motorleistung in PS 216

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x4

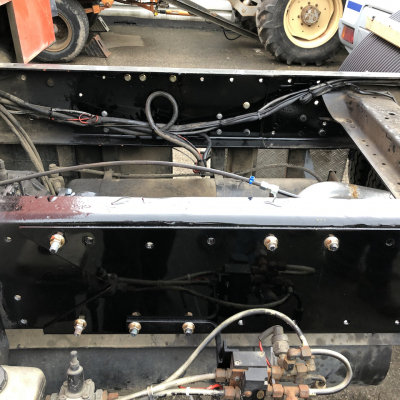

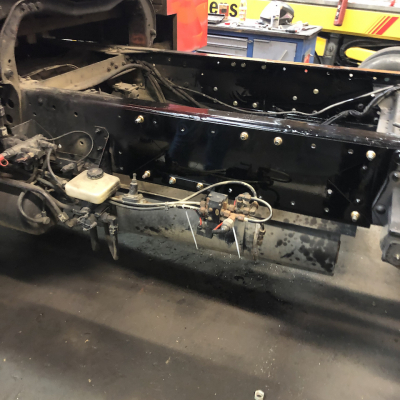

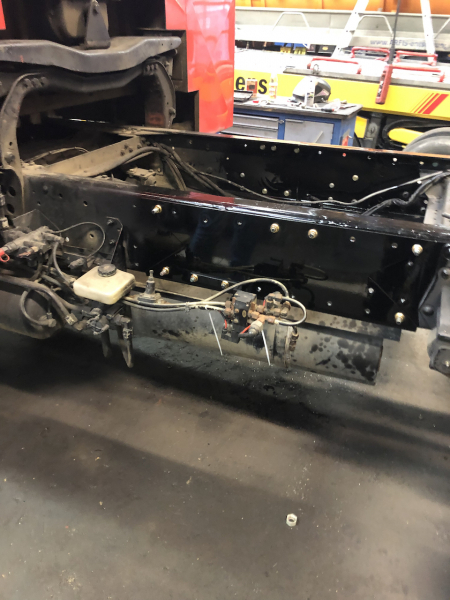

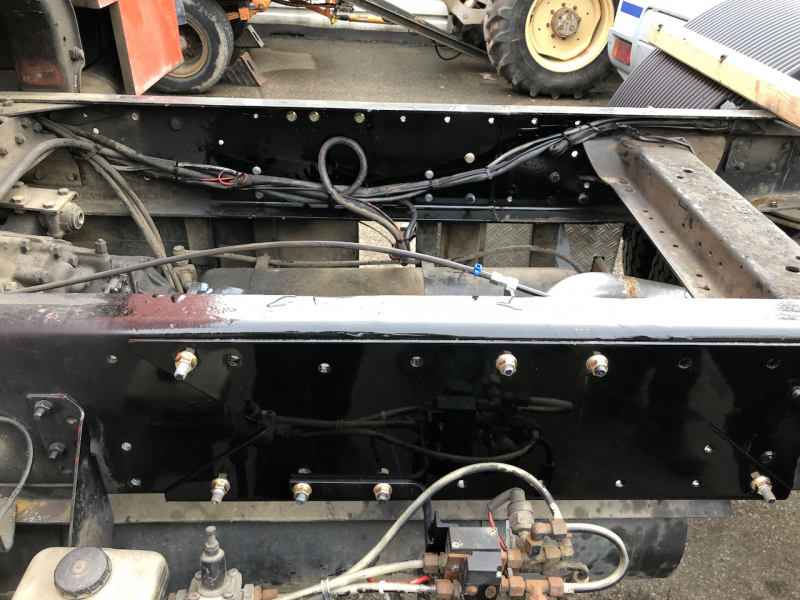

Radstand 3,90m (Original 3,60m von uns verlängert um 30cm)
Anzahl der zugelassenen Sitze 5
Reifengröße 14.00R20
Reifenart Continental HCS
Tankkapazität 500l
Dieselfilter Nein
Sonstiges

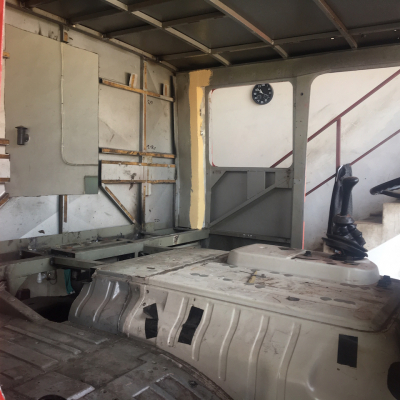

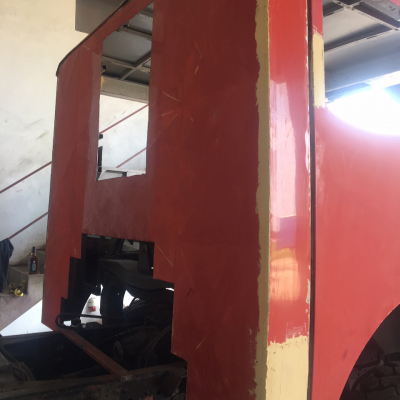

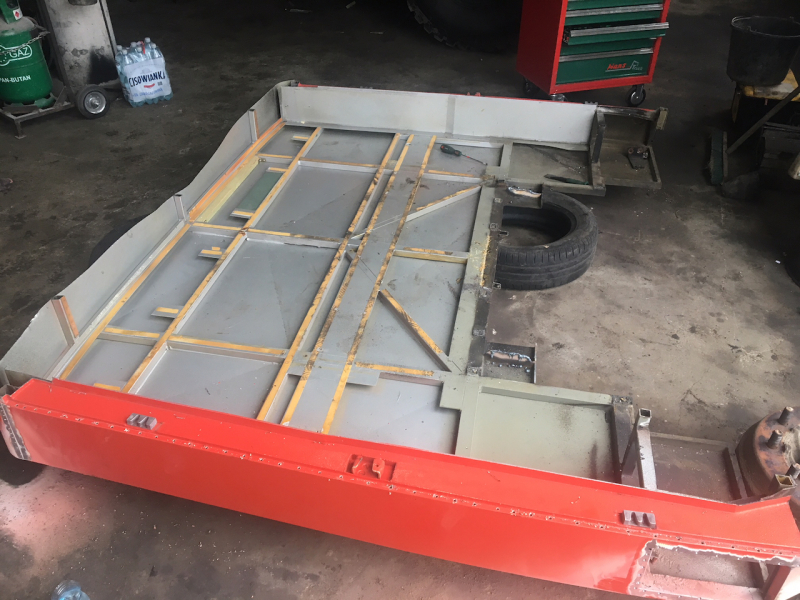

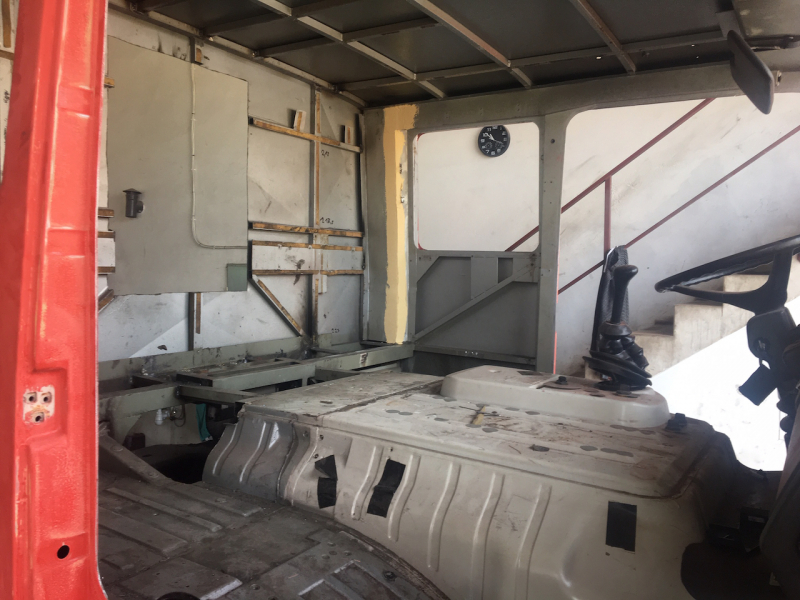

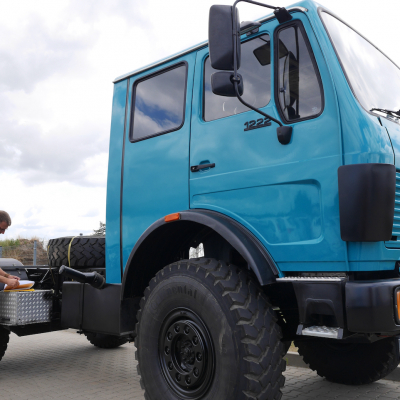

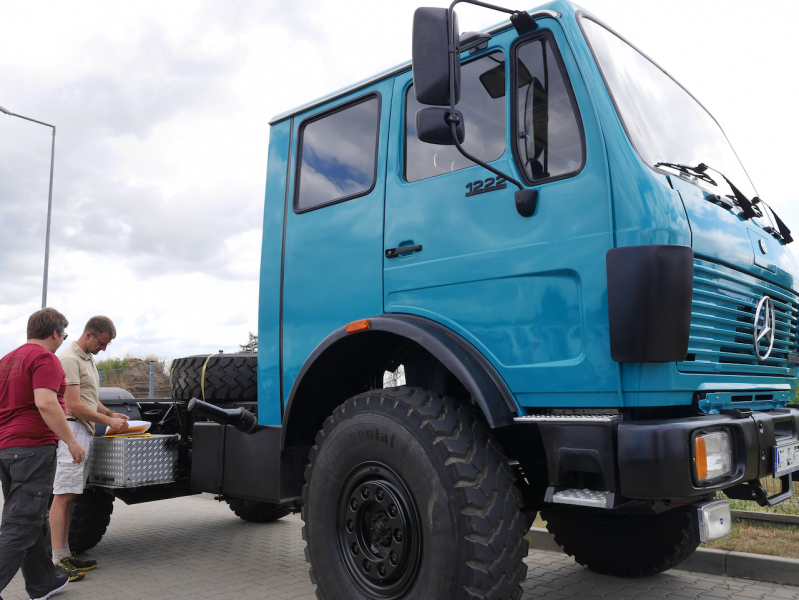

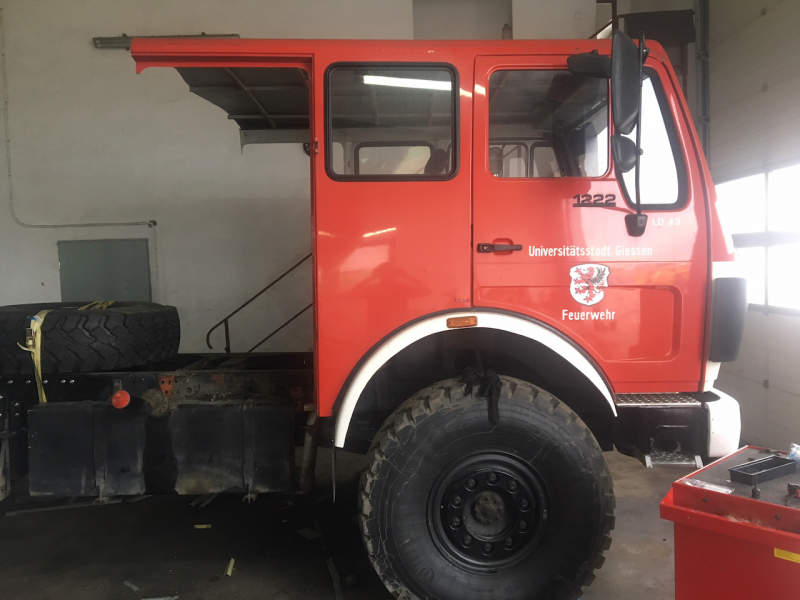

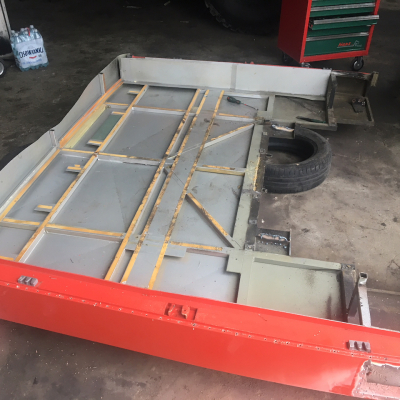

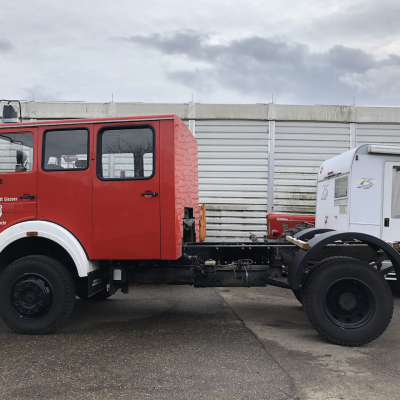

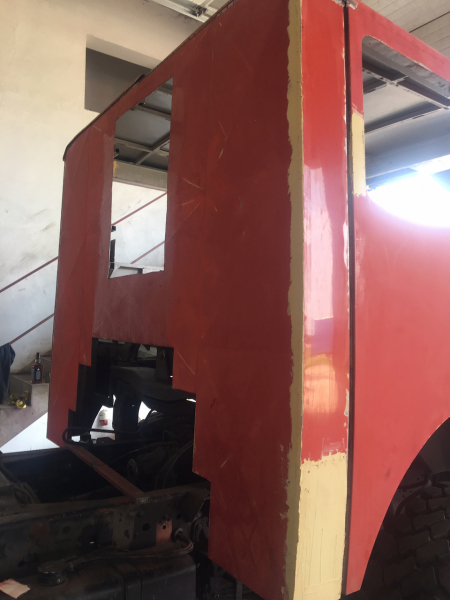

Gruppenkabine gekürzt auf L-Fahrerhaus-Länge
Allrad zuschaltbar oder permanent permanent
Differenzialsperren mitte und hinten

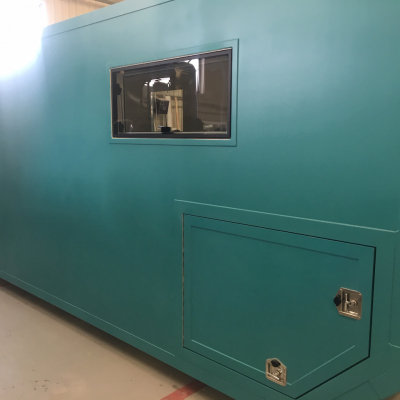

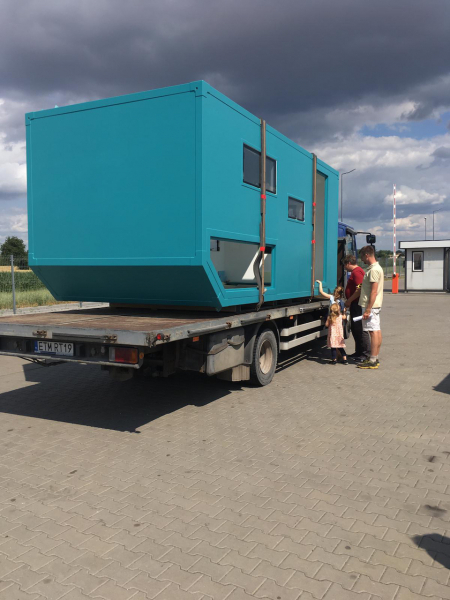

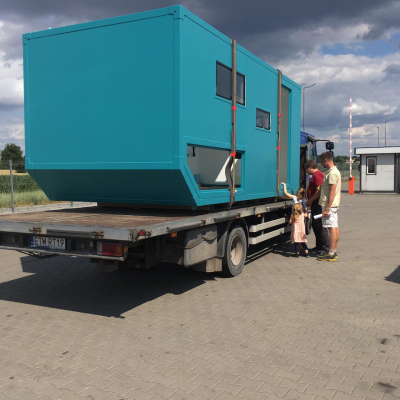

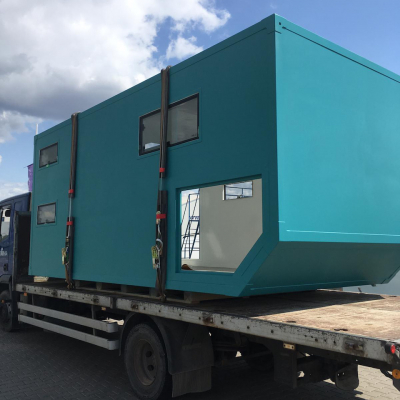

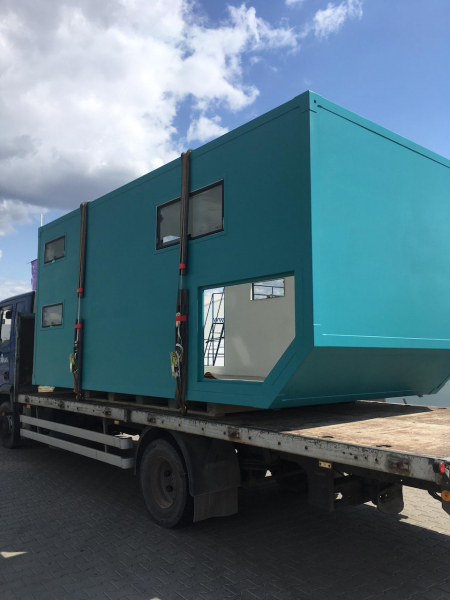

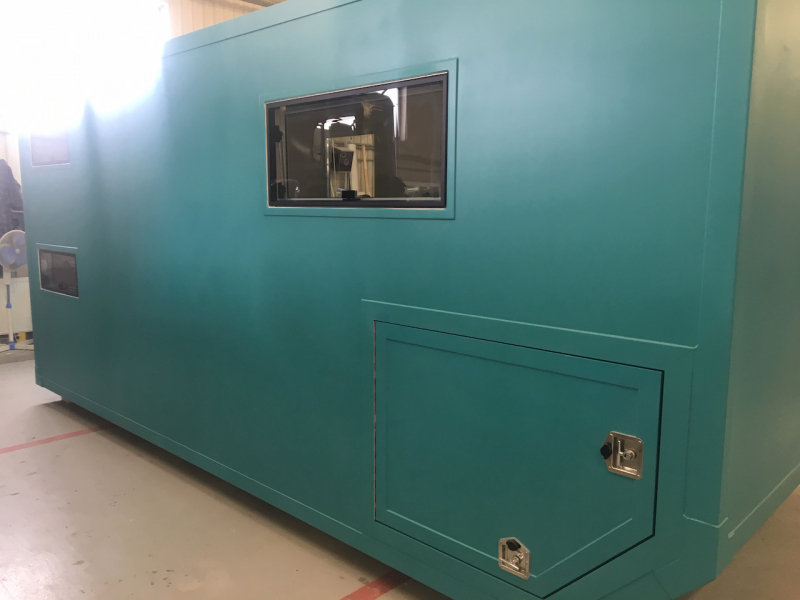

Aufbau

Aufbauhersteller Independo.de
Kabinenmaße (Innen) LxBxH 500x230x210cm
Material der Kabine Gfk Sandwich
Art und Stärke der Dämmung 50mm
Anzahl der Schlafplätze 4
Fenster 5
Zwischenrahmen Federlagerung

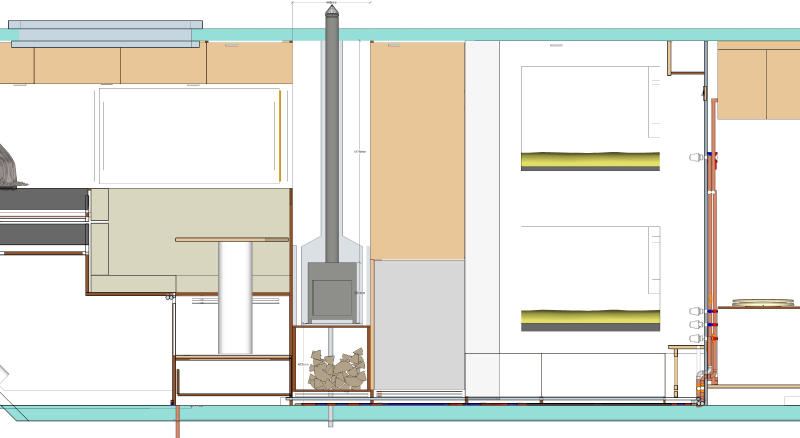

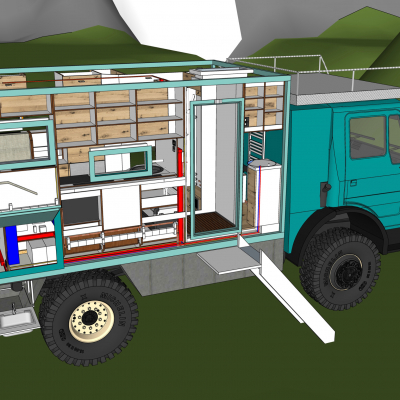

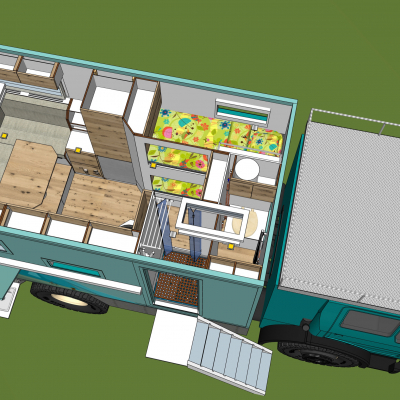

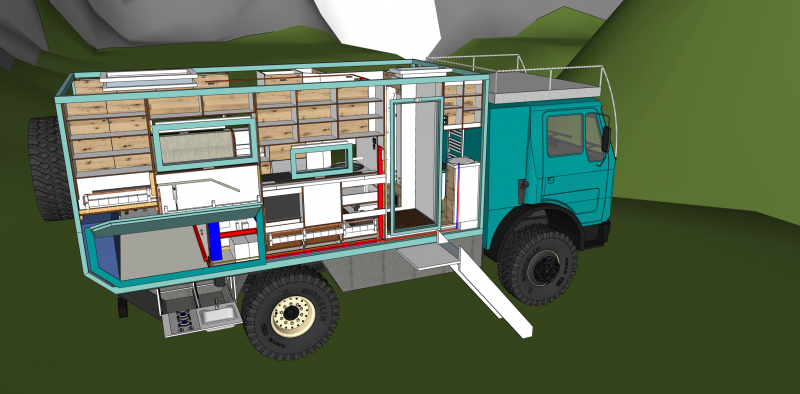

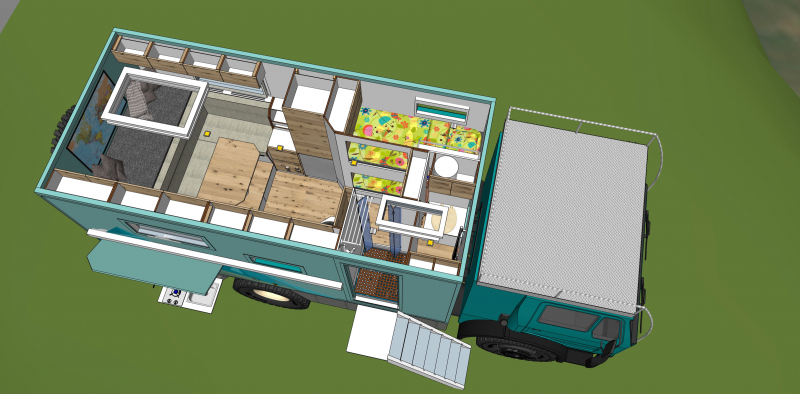

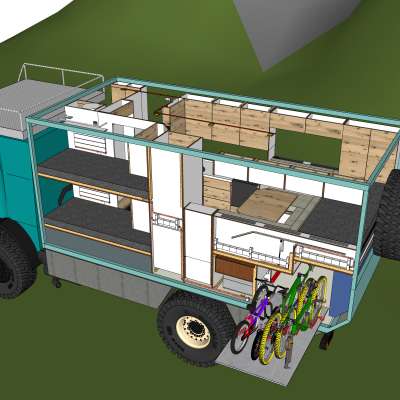

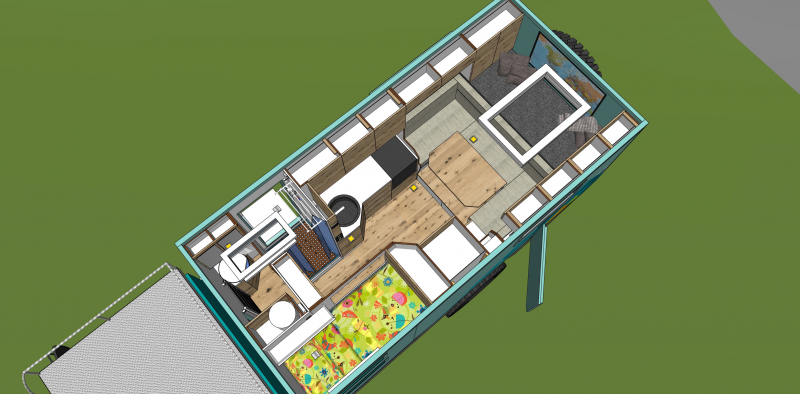

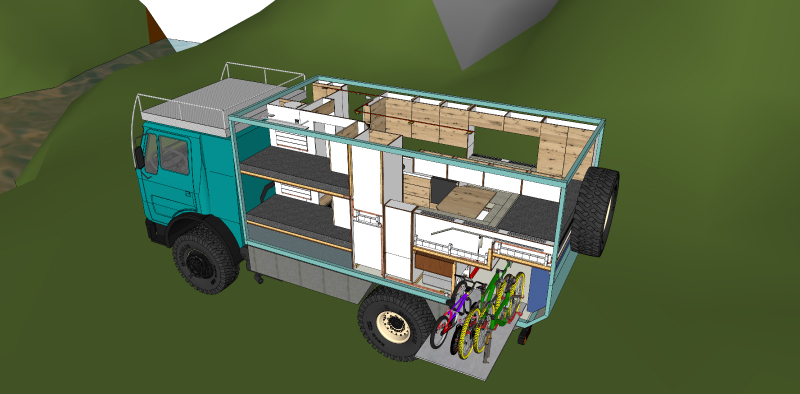

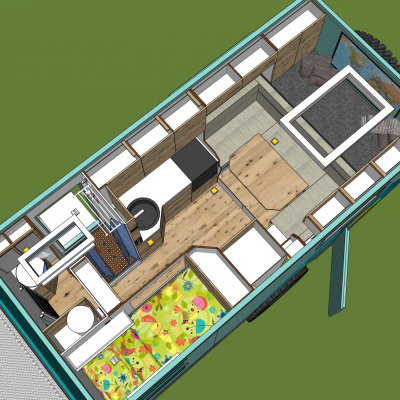

Grundriss

Erläuterung Grundriss

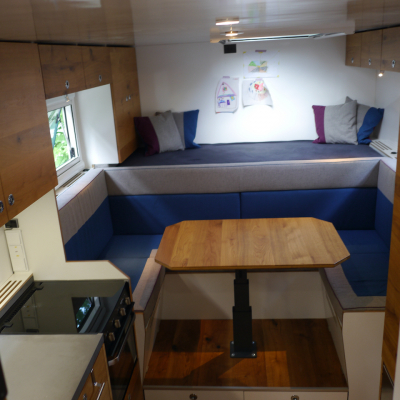

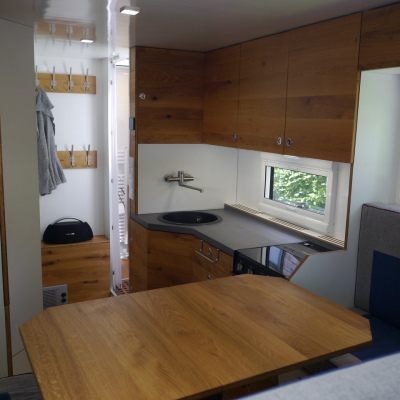

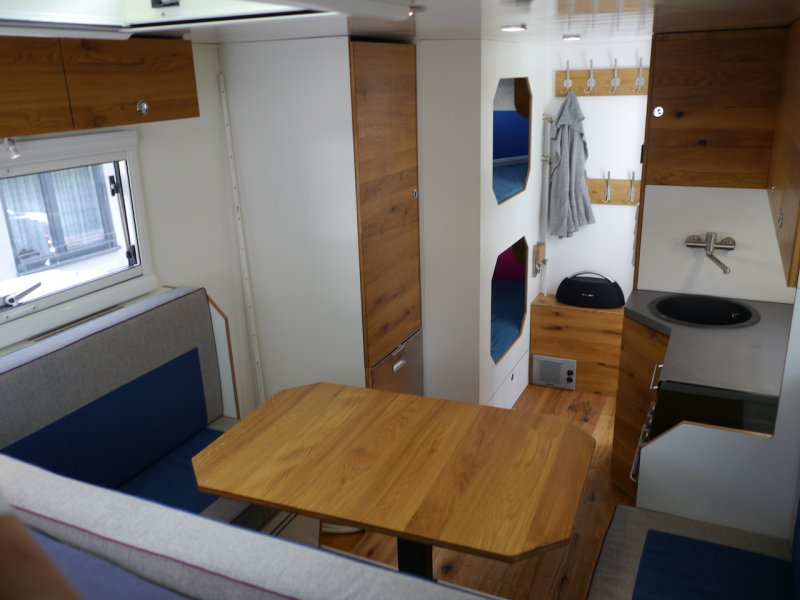

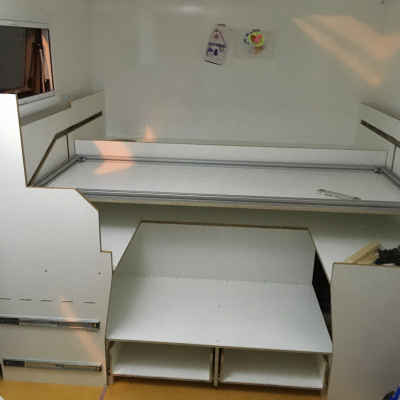

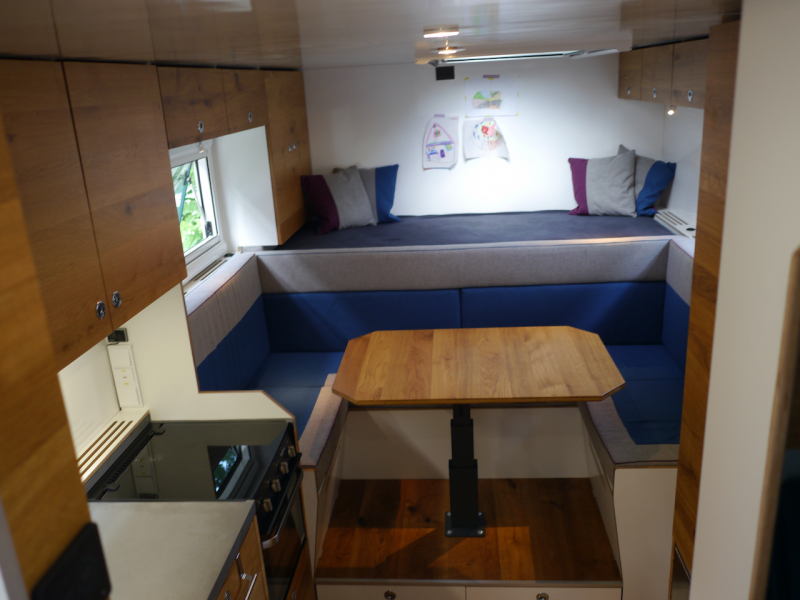

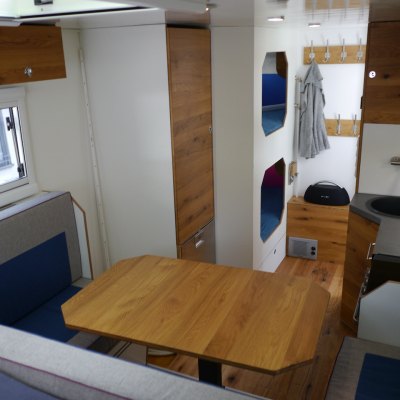

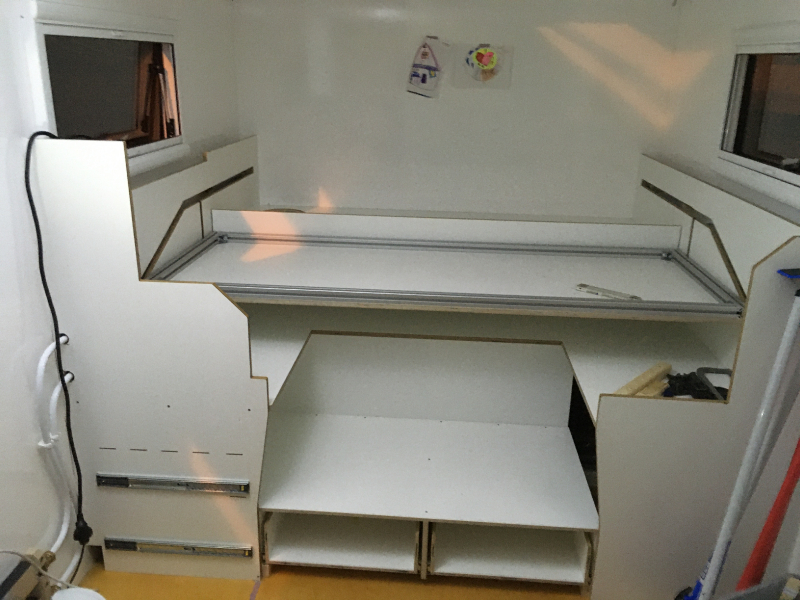

Ziel: Hütte so kurz wie möglich bei maximalem Raumgefühl und 4 Betten. Kinder sollen ungestört schlafen können wenn die Eltern (und Freunde) noch länger sitzen. Das Elternbett ist mit wenigen Handgriffen ausziehbar über die Sitzgruppe. Tagsüber dient es als Sofa oder Liege-Gelegenheit, ohne die Sitzgruppe umbauen zu müssen.

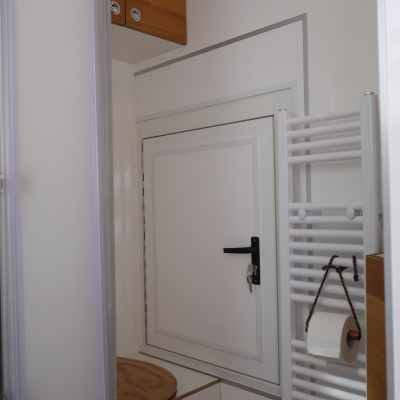

Dusche im Eingang, die Toilette ist aber auch bei offener Aufbautür benutzbar dank Schiebetür.

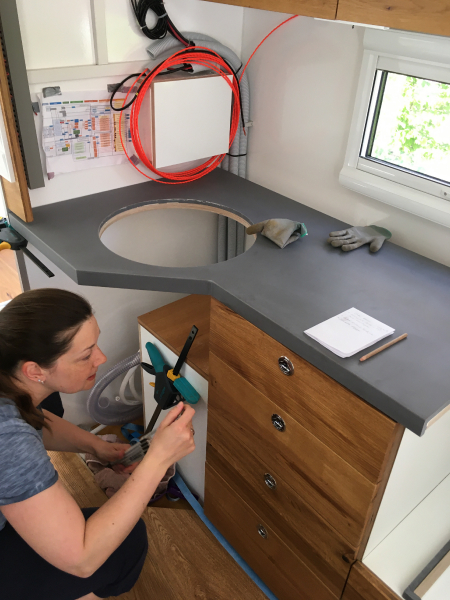

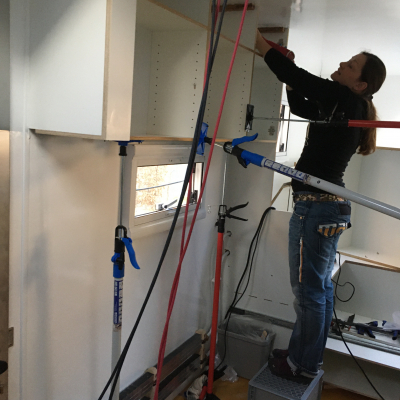

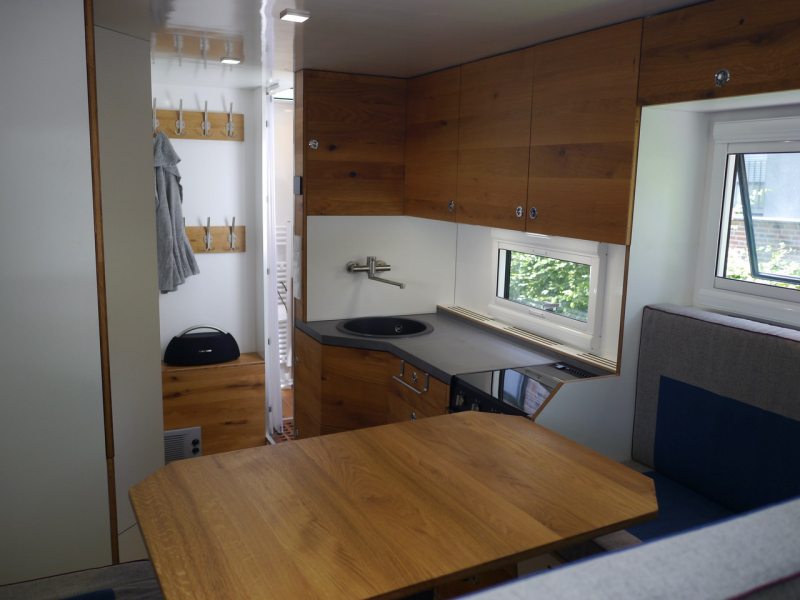

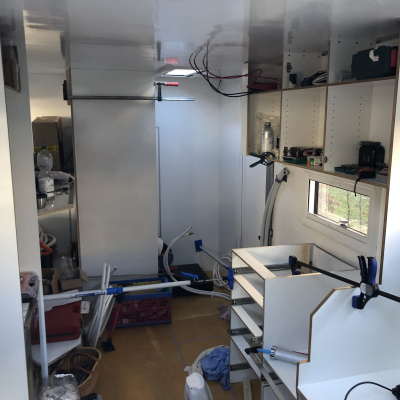

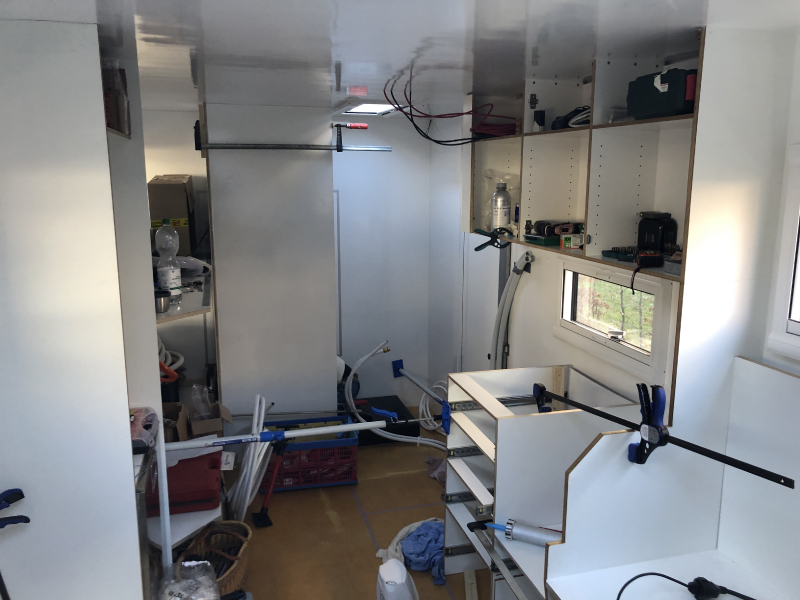

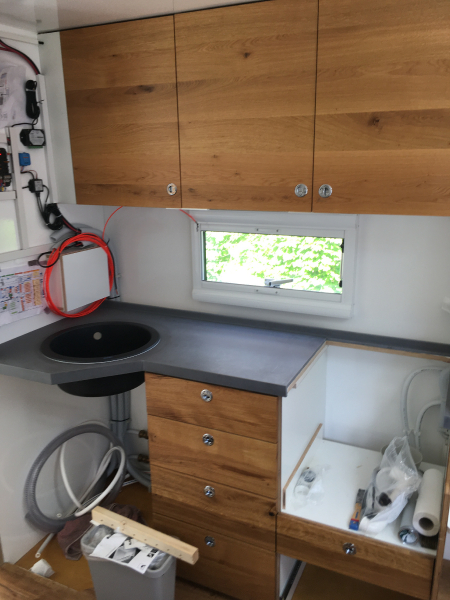

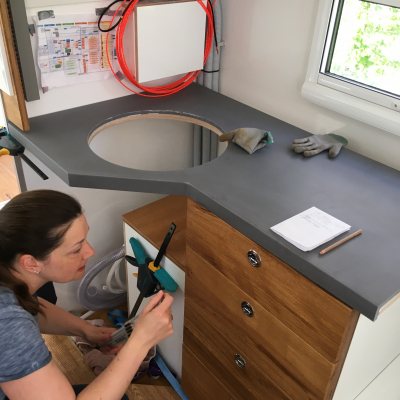

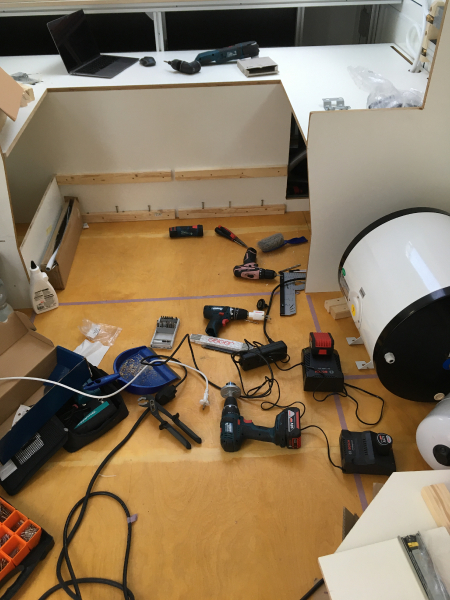

Möbelbau

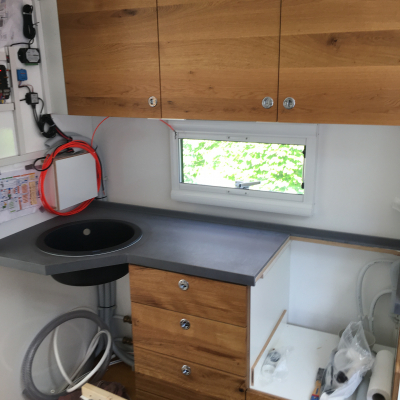

Material des Möbelbaus Multiplex mit HPL-Beschichtung und Eiche 3-Schicht Platten

Kocher

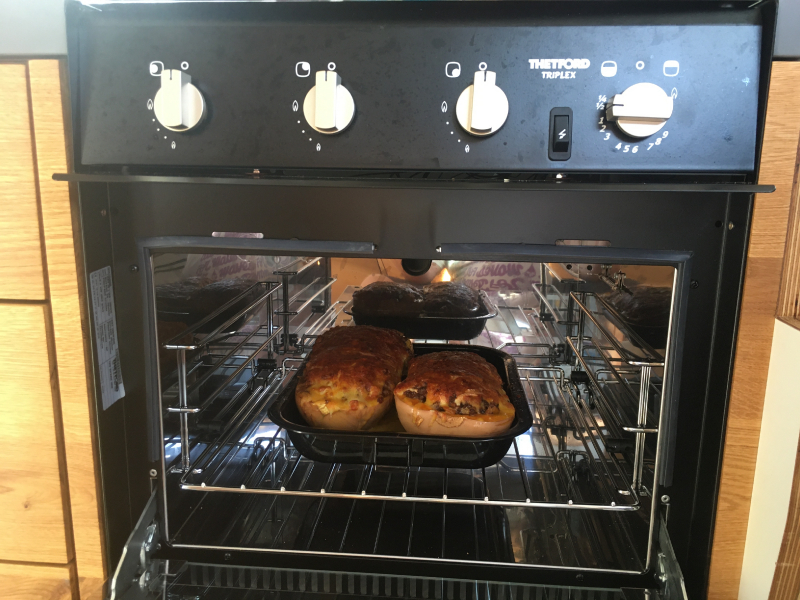

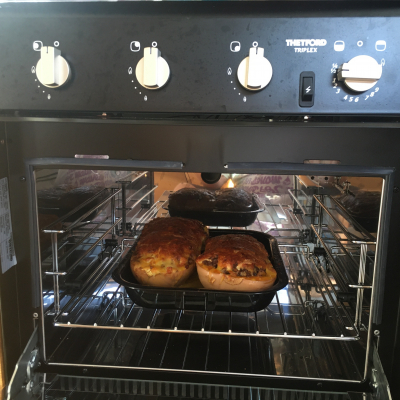

Kocher Thetford Triplex 3-Flammen Herd mit Backofen
Sonstiges

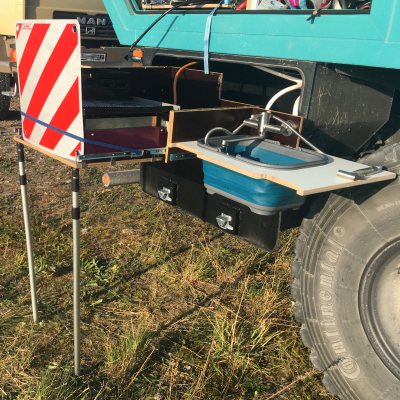

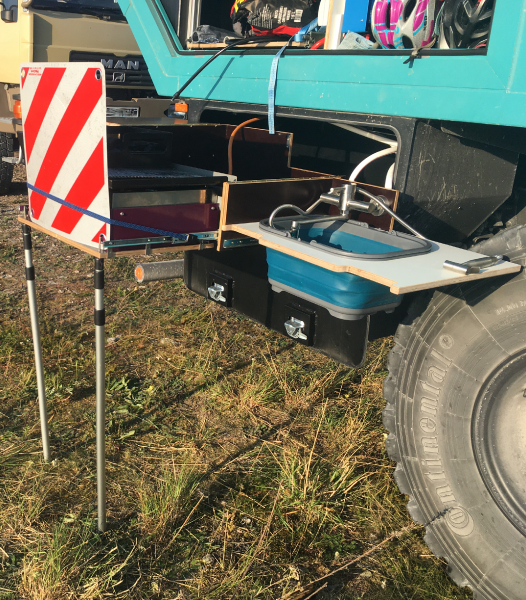

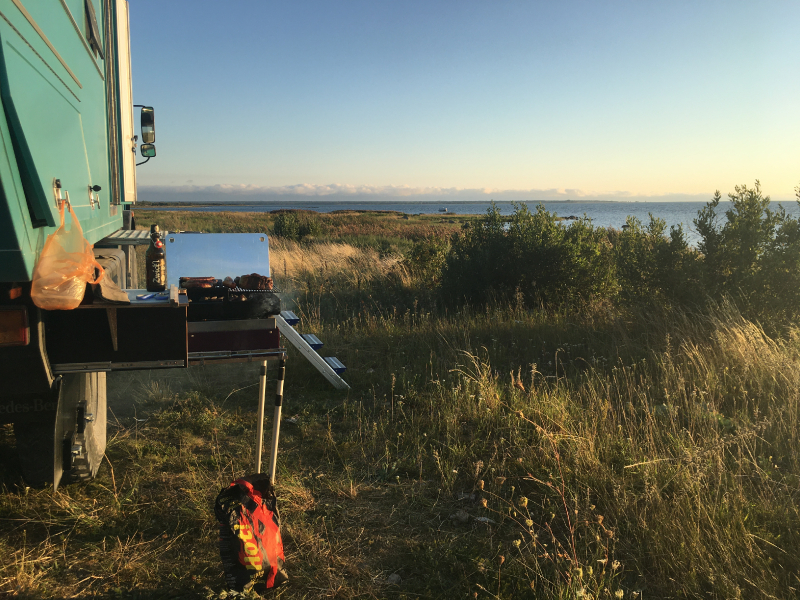

Außenküche - 7kw Plancha-Gasgrill

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank Waeco Kompressorkühlschrank 110l
Sonstiges
Engel-Kühlbox

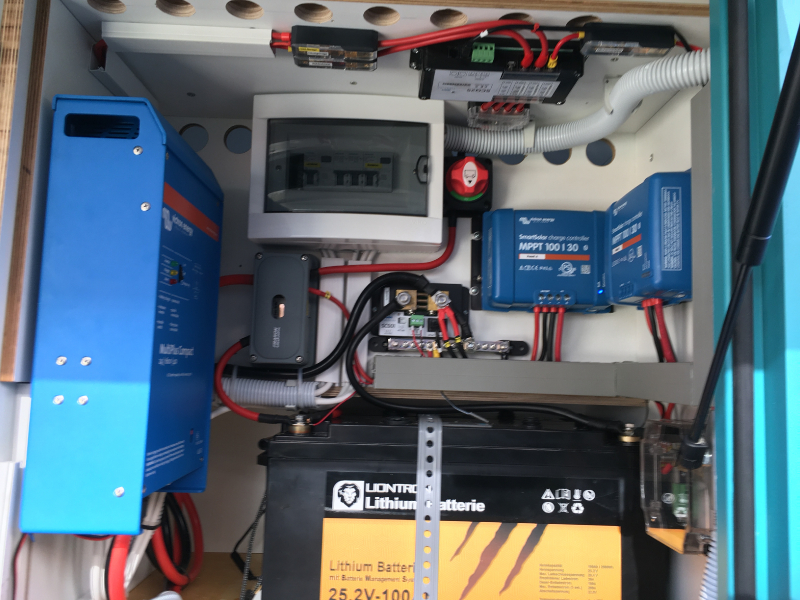

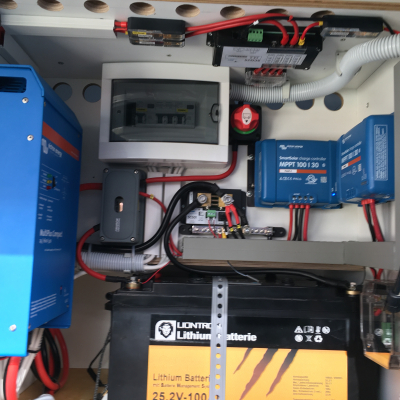

Stromkonzept

Stromspannung im Chassis 24v
Stromspannung im Aufbau 24v
110V / 230V im Aufbau? Ja
Wechselrichter Victron Multiplus compact 1600VA und Ective SI20 (2000W)

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 200Ah
Batterietyp LiFePo4 Liontron 2x 100Ah 24v
Batterieladegerät für Aufbaubatterien nein
Batterieüberwachung Simarine Pico Blue

Stromgewinnung

Solarkapazität 1240Wp
Solarregler 2x Victron 100/30
Brennstoffzelle Nein

Heizung

Hersteller und Typ der Heizung Webasto ThermoPro 90

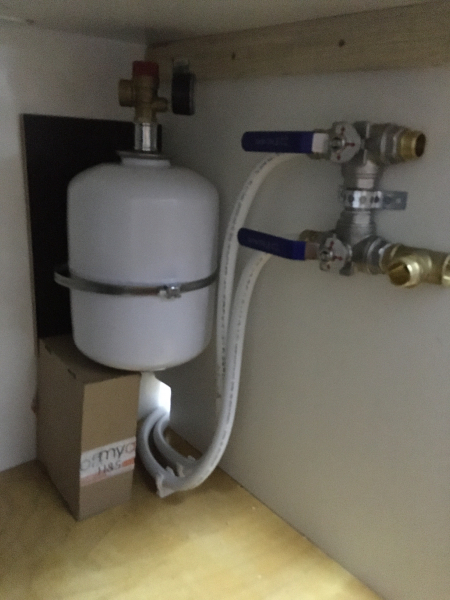

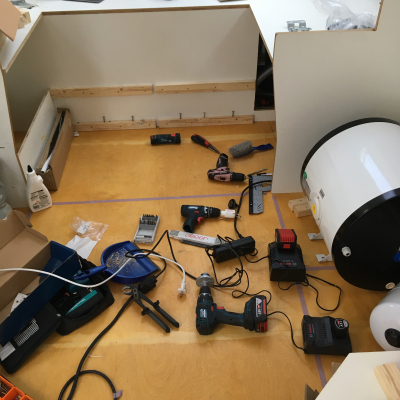

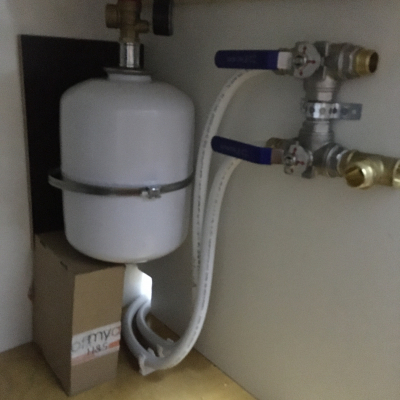

Warmwasseraufbereitung 25l Vetus Boiler mit zwei Heizkreisläufen (Motorabwärme und Standheizung) sowie elektrischer Heizpatrone 1500w für Sonnenstrom im Sommer
Sonstiges

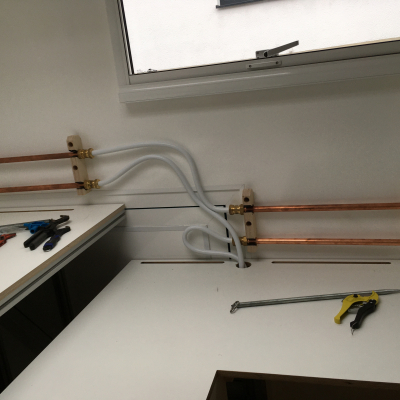

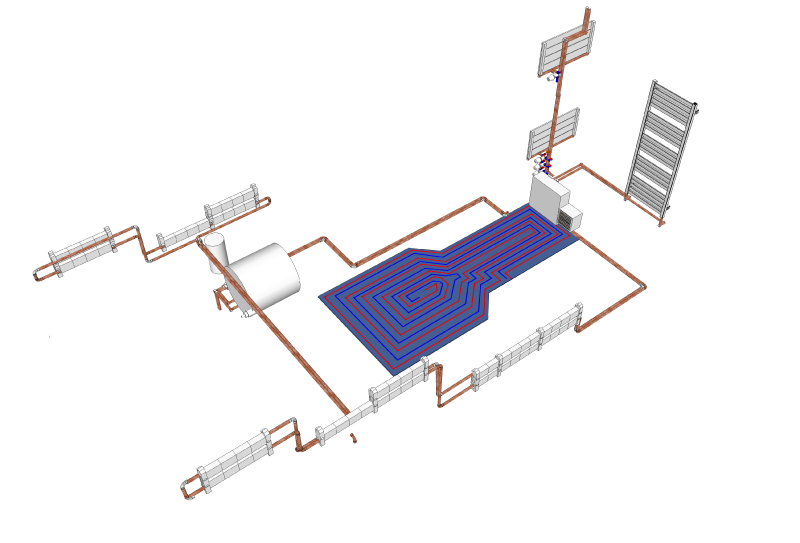

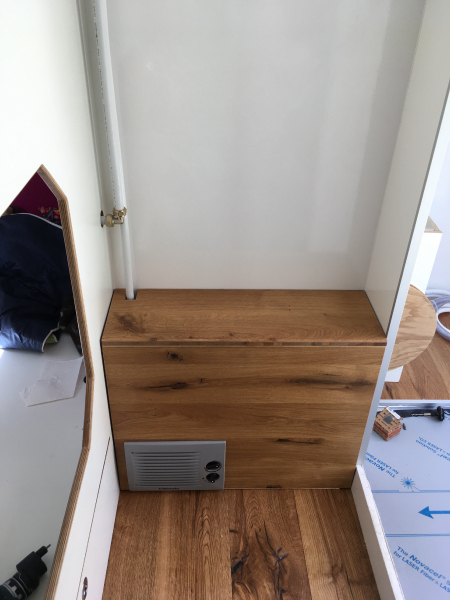

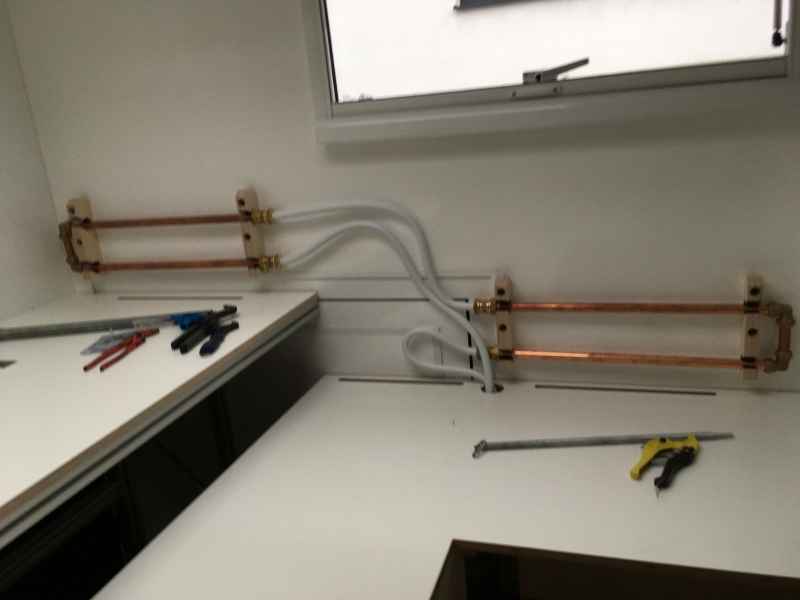

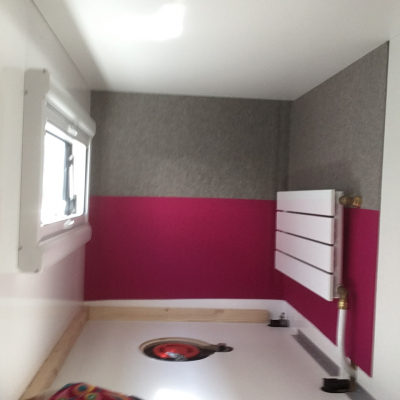

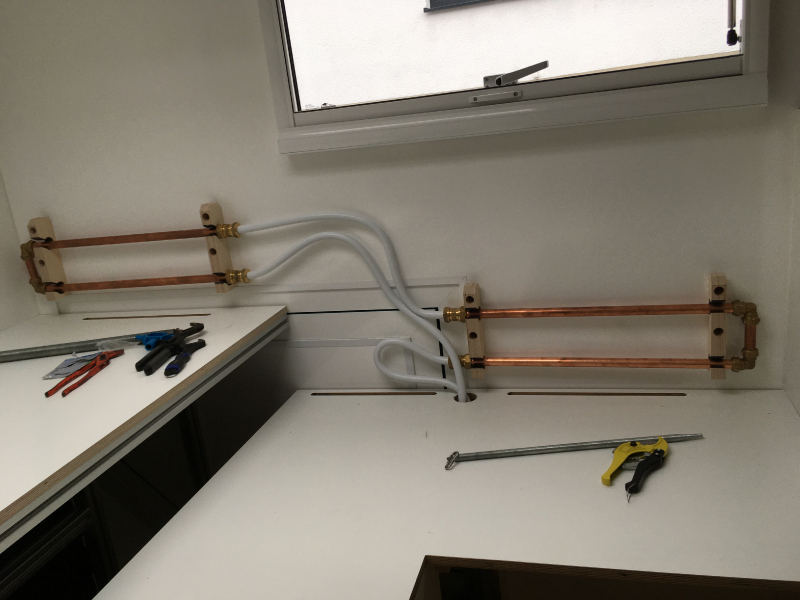

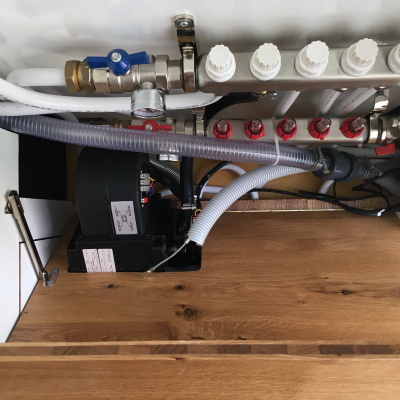

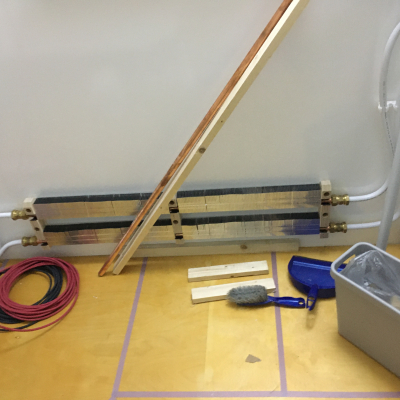

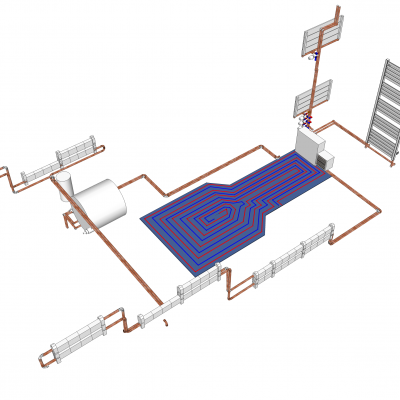

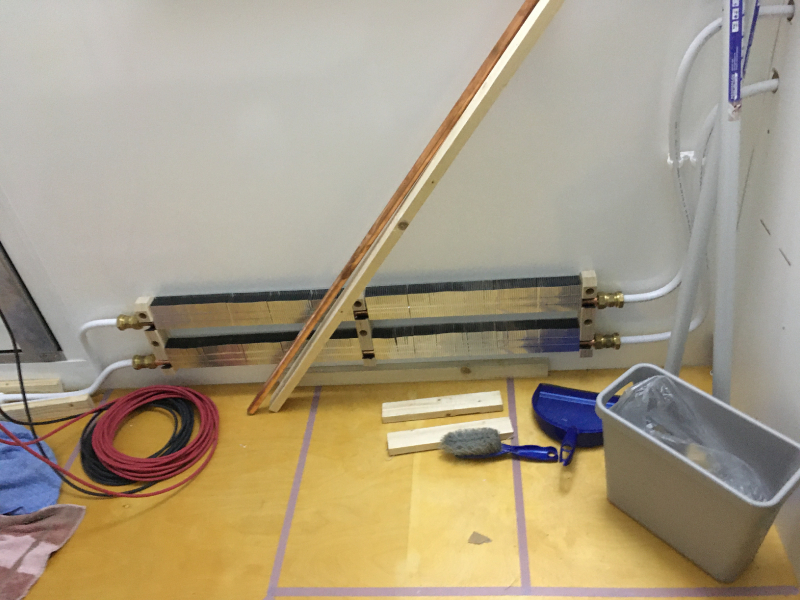

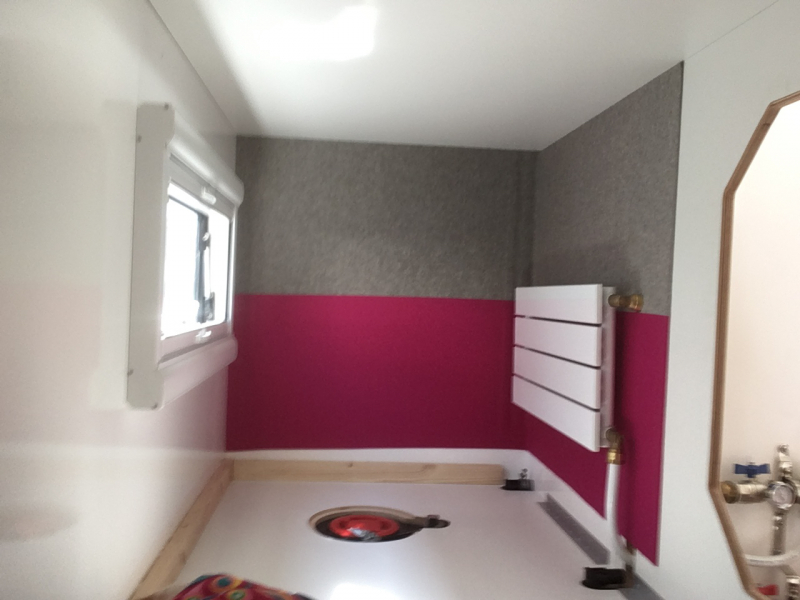

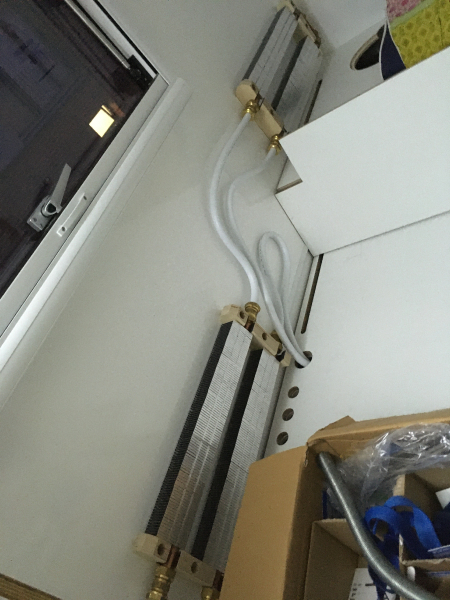

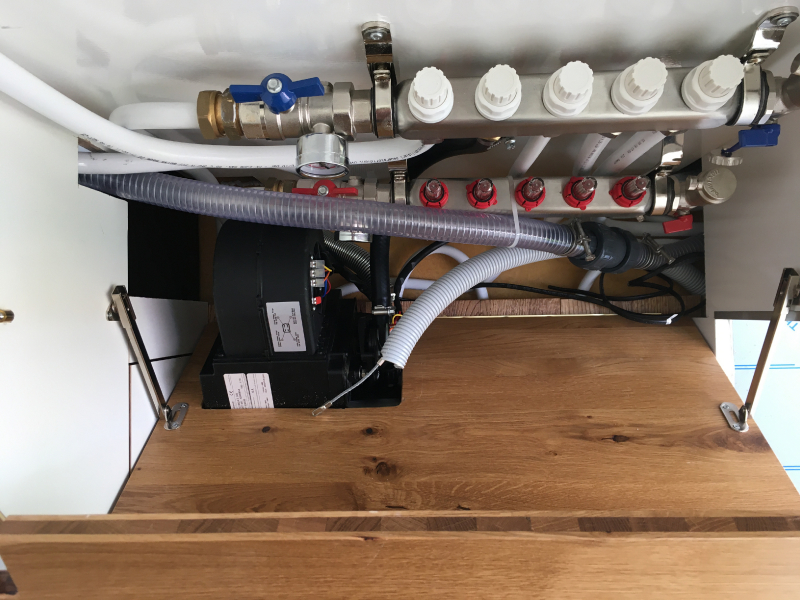

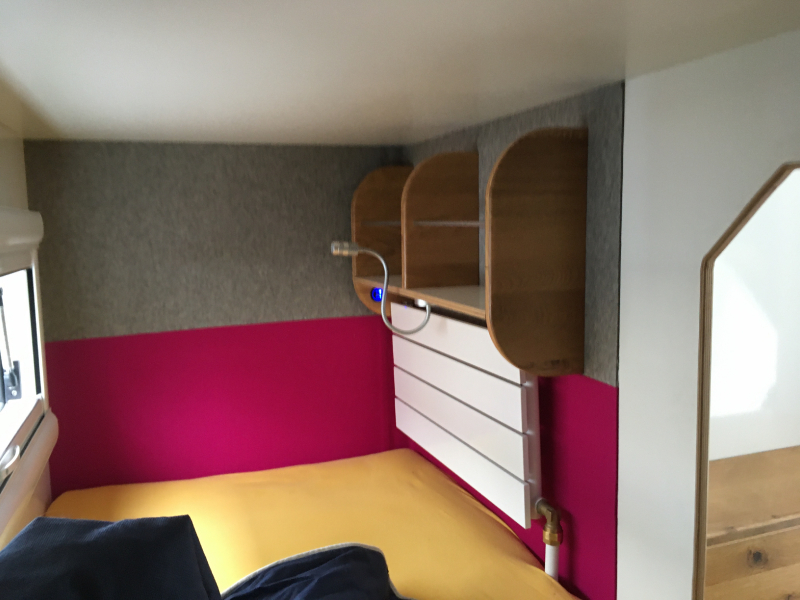

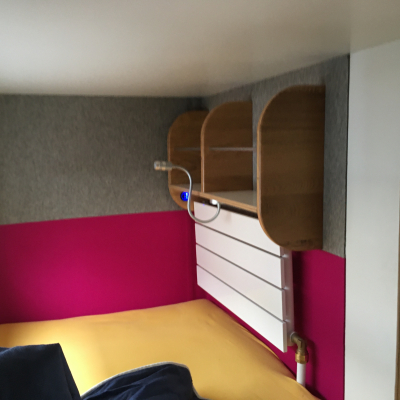

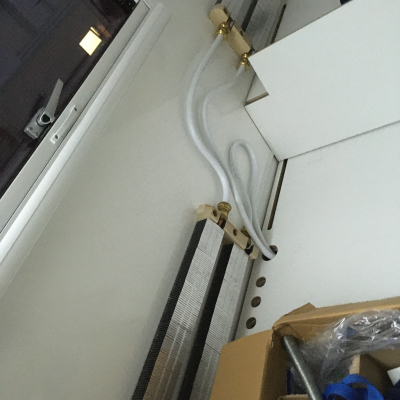

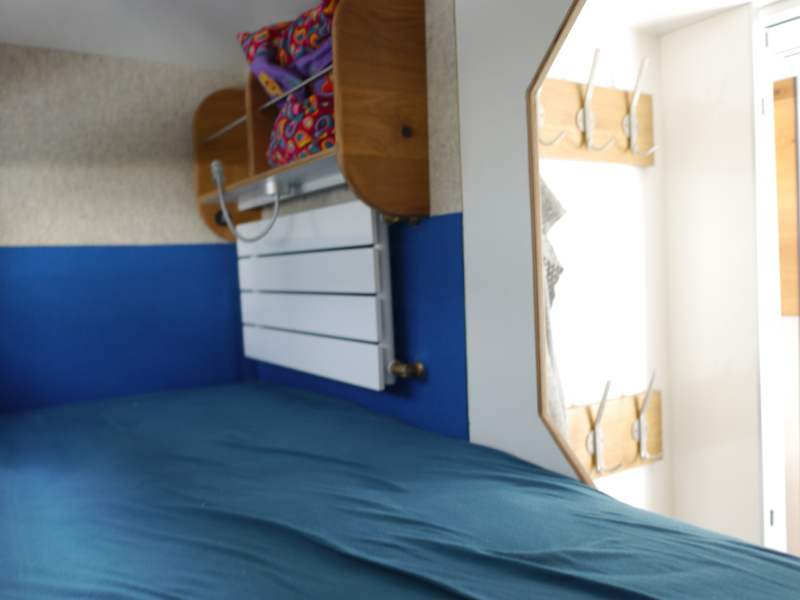

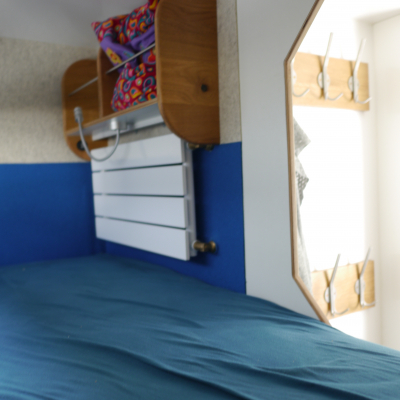

Wasserheizung mit Radiatherm Heizleisten rundum hinter den Möbeln (alle Möbel hinterlüftet). In den Kinder-Kojen je einen eigenen Flächenheizkörper, Handtuchheizkörper im Bad und Fußbodenheizung unter den Eichendielen.

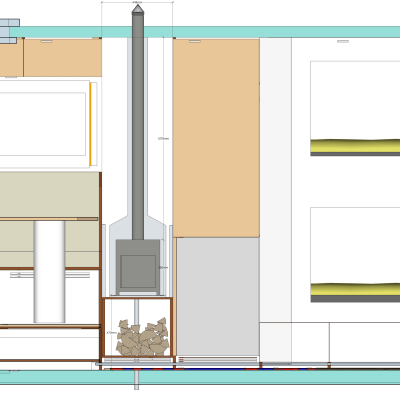

Geplant ist noch ein Holzofen (Cubic Cub), der steht schon im Keller. Irgendwann komm' ich da noch dazu...

Gasanlage

Erläuterung Gasanlage
55l Gastank, fest im Zwischenrahmen montiert

Wassersystem

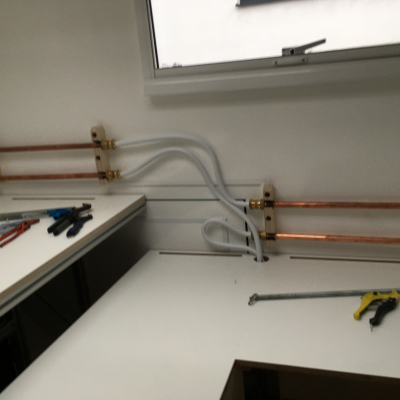

Wasserführung Lilie Trinkwasserschläuche
Wasserfiltersystem Famous Water - Grober Inline-Filter vor dem Tank zur Befüllung, Hinter dem Tank (Entnahme) Kombifilter Aktivkohle und Keramik
Volumen der Frischwassertanks 480l
Volumen der Abwassertanks 290l (plus 60l Urintank separat)
Sonstiges
Alle Tanks innenliegend. Die Hebeanlage (Seaflo Sahara 750) ist leider nicht gut... Wird demnächst noch umgebaut auf WhaleGulper

Toilette

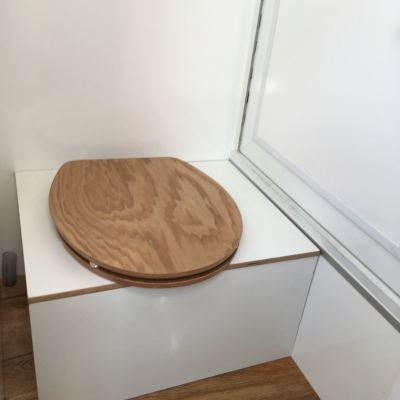

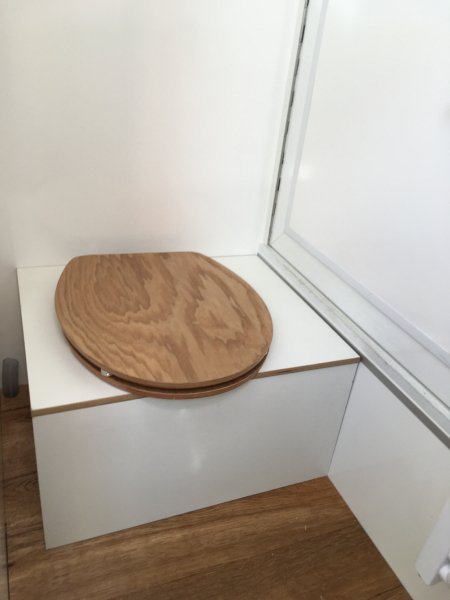

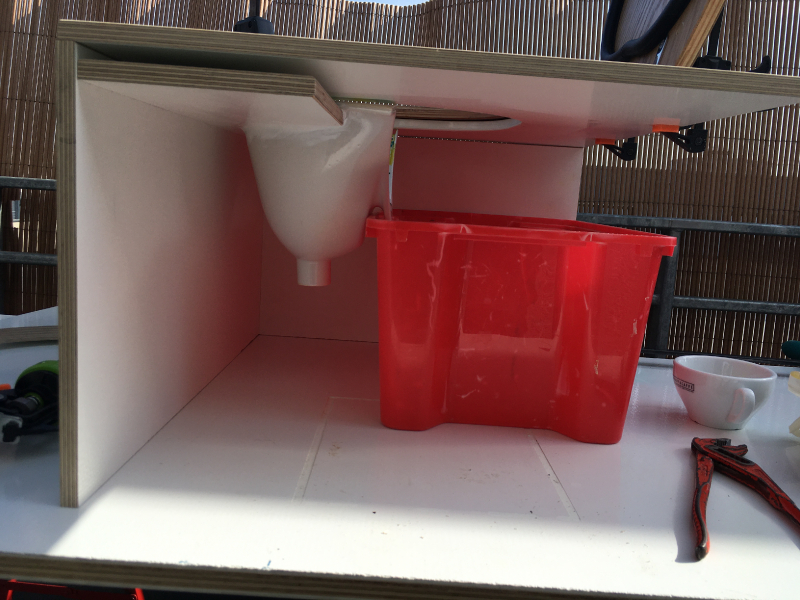

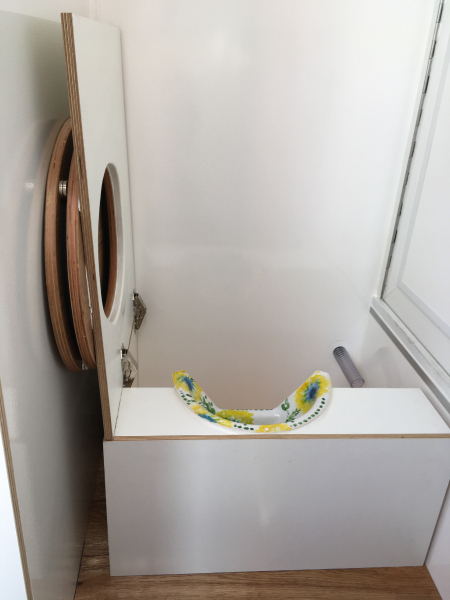

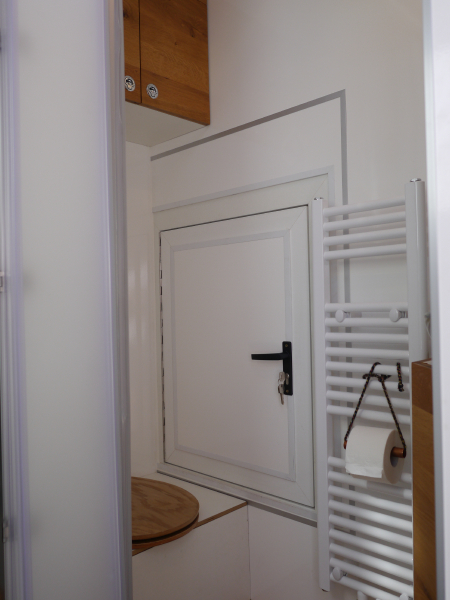

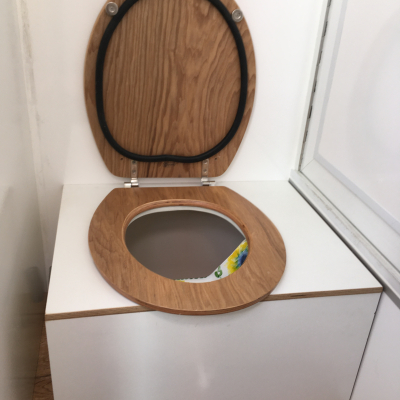

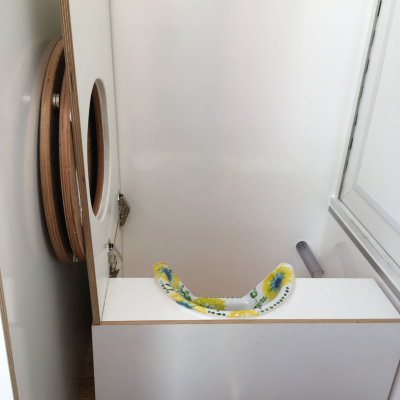

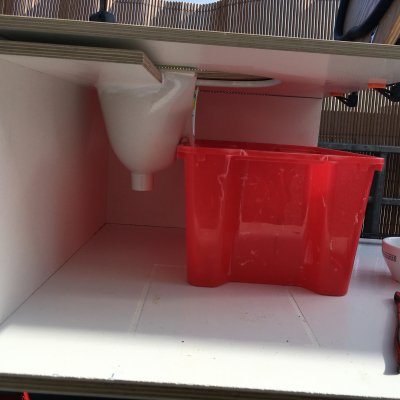

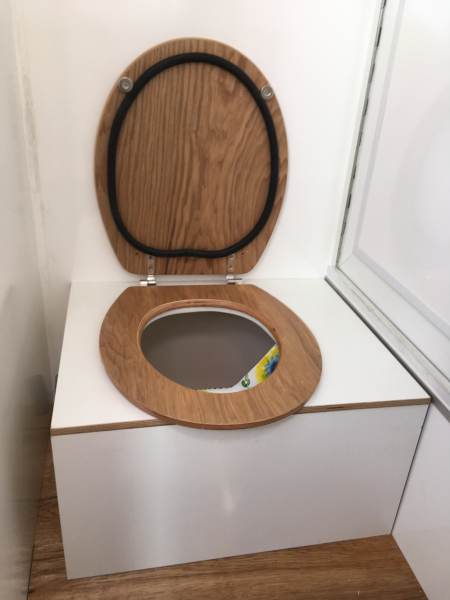

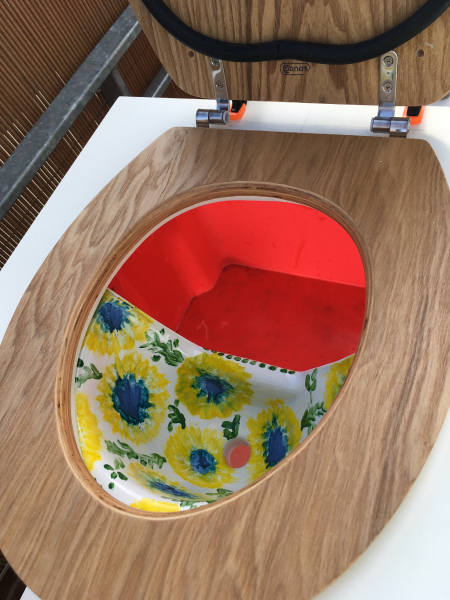

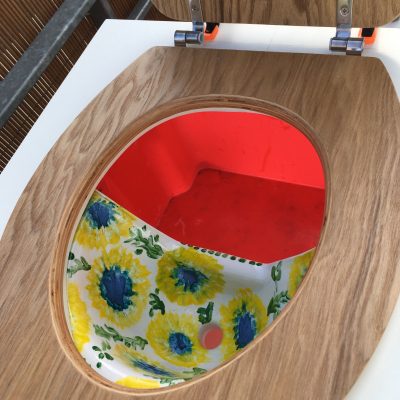

Hersteller und Art der Toilette Eigenbau Trockentrenntoilette
Kapazität Fäkalientank Reicht für min. 2 Wochen für die ganze Familie
Sonstiges
Belüftet durch flüsterleisen PC-Lüfter, regelbar mit Poti.

Anbauten

Heckträger Für Ersatzrad, eine gute Idee für den Fahrradtransport fehlt noch
Dachgepäckträger Ja, eher eine Dachterasse
Stauboxen Viele
Außenkochstelle jup.

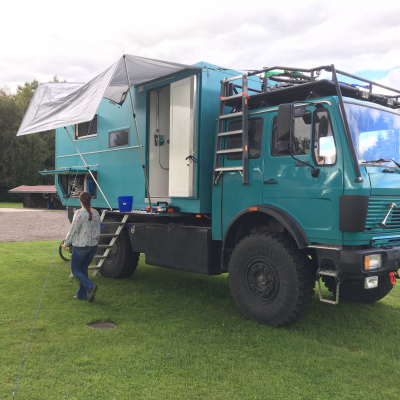

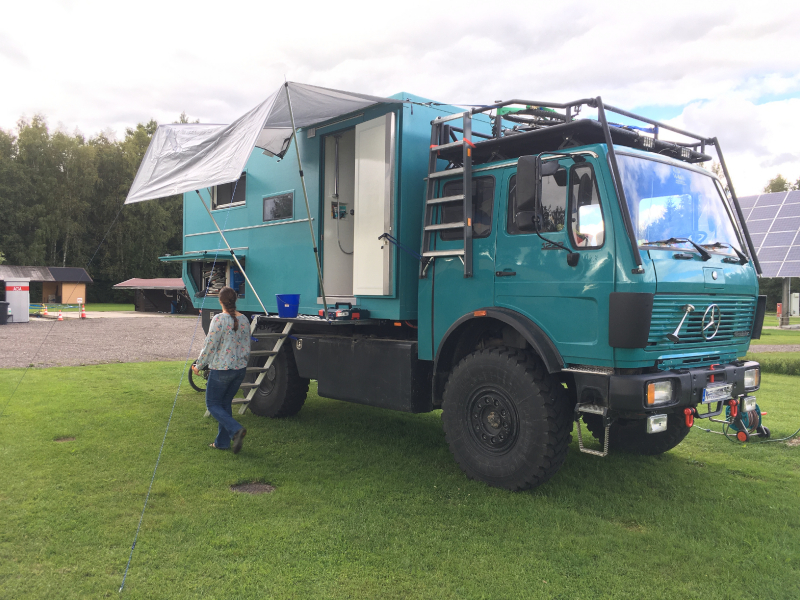

Markise Sonnensegel an Kederleiste, kann an zwei Positionen eingezogen werden, als Vordach vor der Aufbautür und als Regendach zum Druntersitzen und -kochen
Veröffentlicht 03.02.21
Halter Littsch
Aufrufe 3416
Ausgefüllt 100%
