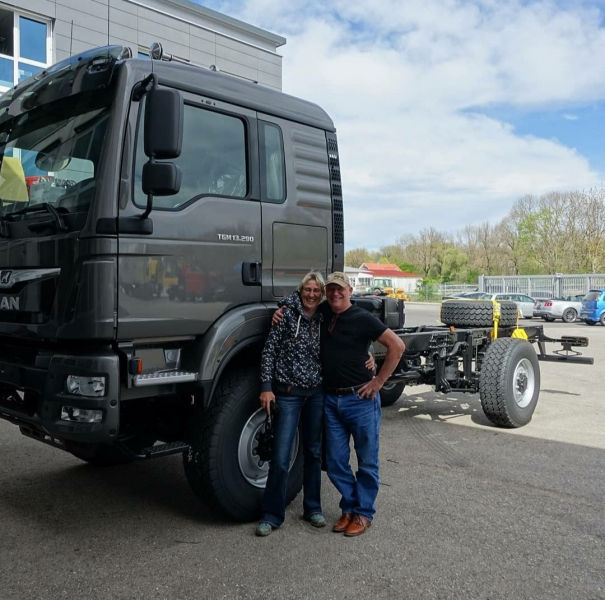

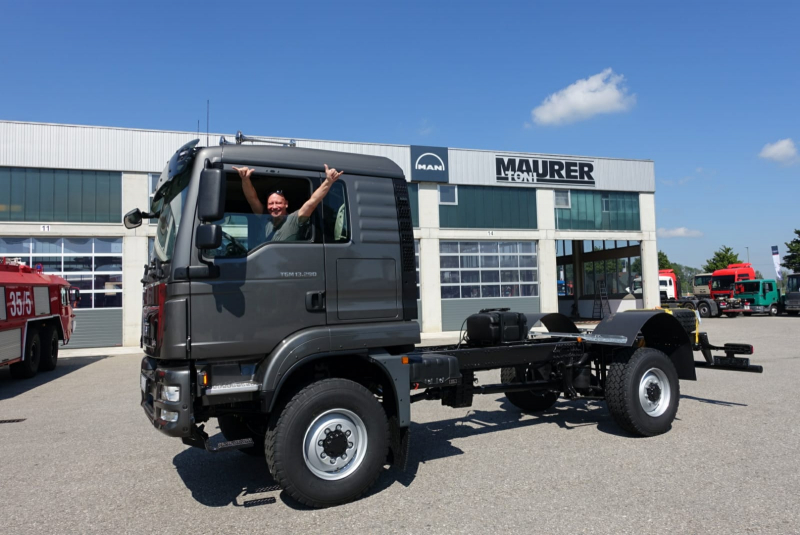

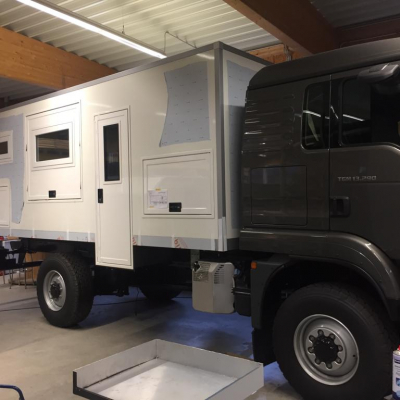

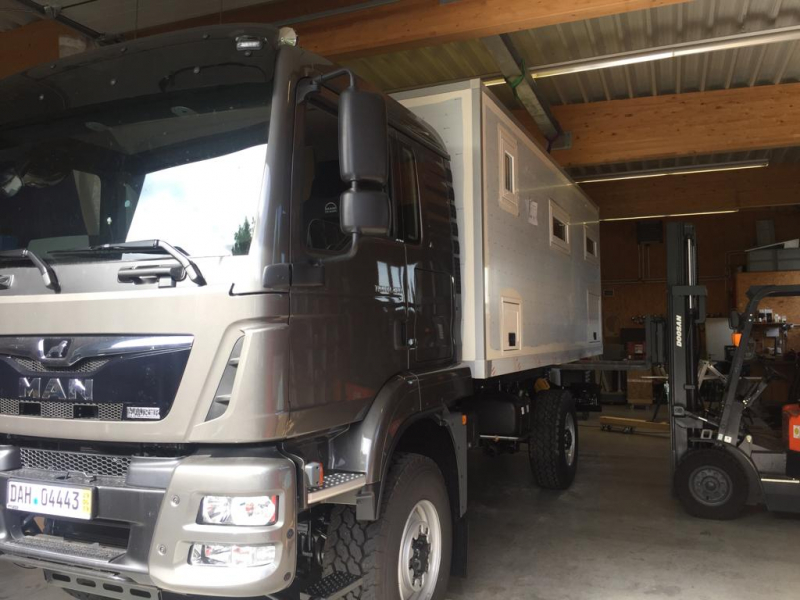

Unser alter Camper ein Dodge RAM 3500 mit Big-Foot Kabine kam in die Jahre (20ig Jahre). Was sollte als Nachfolger her. Ressorcen wie Wasser / Sprit / Strom sollten in Zukunft mehr an Bord sein um noch länger autark stehen zu können. Schaffen wir die 7,5t? Schnell war klar NEIN! Die Suche begann nach dem Fahrwerk.... Alt / NEU??? Angebote wurden verglichen... MAN ist bei uns ums Eck in Karlsfeld. Warum nicht da ein Angebot machen lassen... Wir waren Positiv überrascht, es wurde ein neuer :-)... Kabine??? Selber können wir uns keine bauen also wer macht uns eine??? Gfk oder Alu??? Wir habe uns für eine ALU- Kabine entschieden da wir in dieser die für uns besseren Bedingungen für den Selbstausbau gesehen haben. Gefertigt wurde sie von TerraCap, sind Mega zufrieden mit dieser Entscheidung.... Aber seht selber :-)

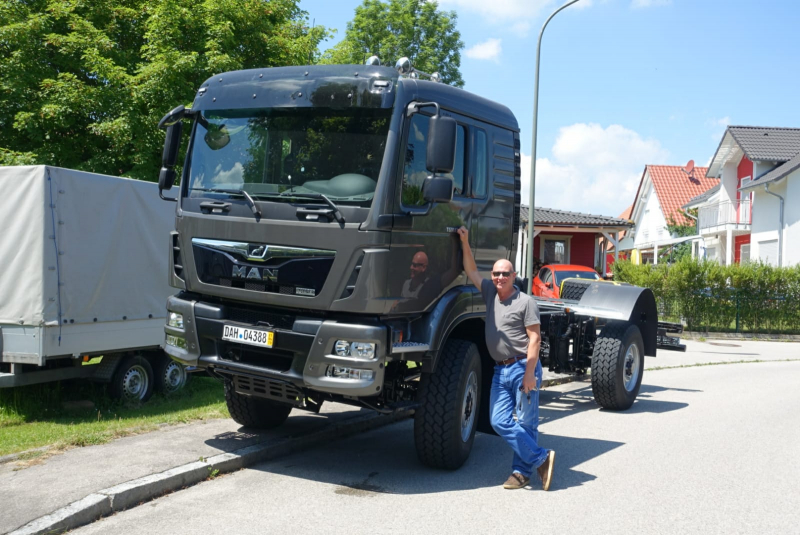

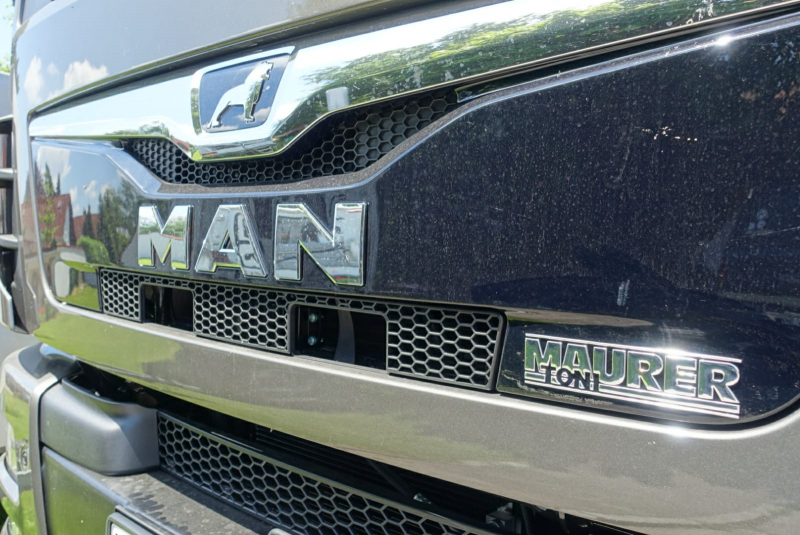

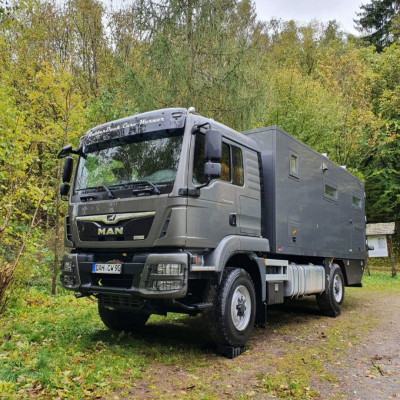

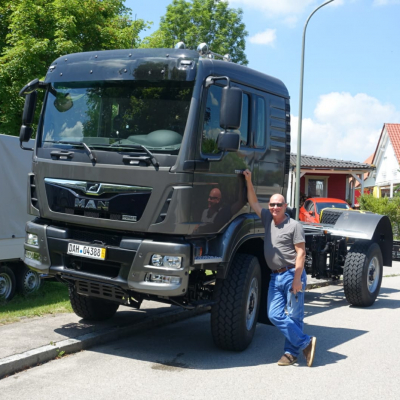

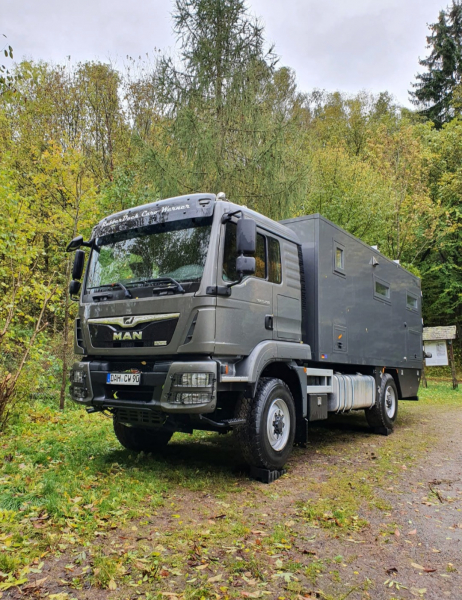

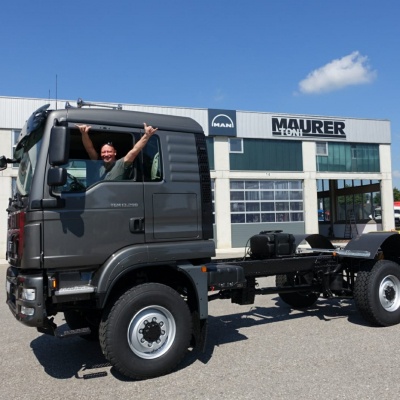

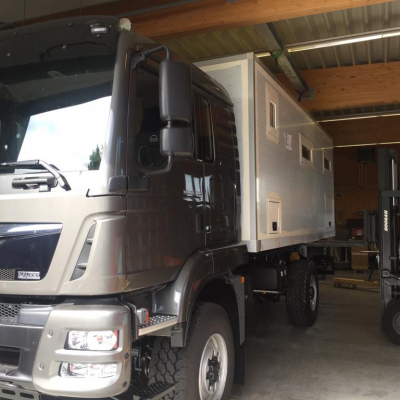

| Fahrzeughersteller und Typ | MAN TGM 13.290 |
|---|---|
| Name des Halters | Werner |
| Webseite | Instagram RubberDuck_Caro_Werner |
| Baujahr | 2019 |
| Fahrzeug steht zum Verkauf? | Nein |
| Motortyp | 6,7l 6 Zyl. Reihenmotor, Euro 6d mit AdBlue Einspritzung |
|---|---|
| Hubraum | 6,7 l |
| Zylinderzahl | 6 |
| Motorleistung in PS | 290 |
| Drehmoment | 1250 Nm |
| Sonstiges | |
| AdBlue, 6 d | |
| Radformel (4x2, 4x4, 6x6, 8x8) | 4x4 |
|---|---|
| Radstand | 4,25 m |
| Anzahl der zugelassenen Sitze | 2 |
| Reifengröße | 385/65 R22.5 |
| Felgen | Standard-Stahlfelgen 22.5 |
| Reifenart | Demnächst Michelin XZY 3 Ganzjahresreifen |

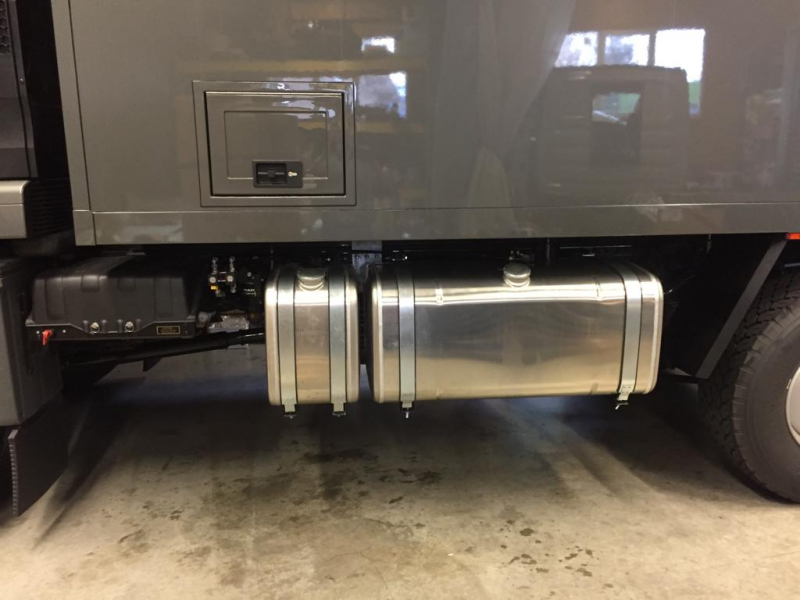

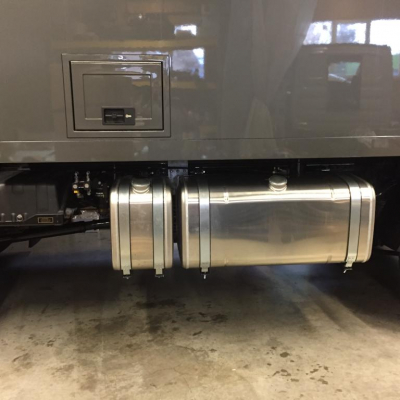

| Tankkapazität | 350 l + 150 l |
| Dieselfilter | Ja |
| Allrad zuschaltbar oder permanent | Zuschaltbar mit Geländeuntersetzung |
| Differenzialsperren | Längssperre und Differenzialsperre Hinterachse |

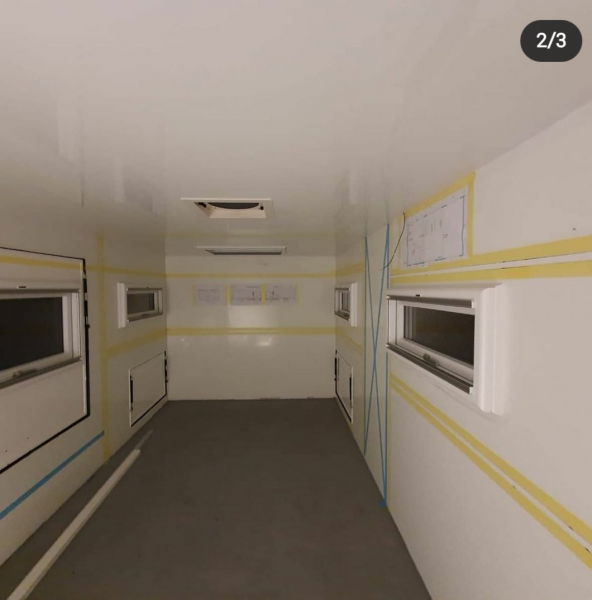

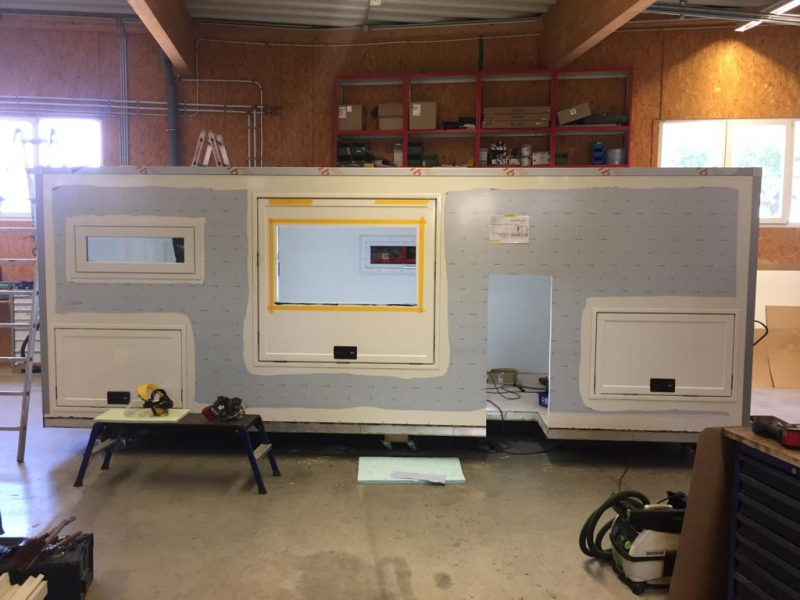

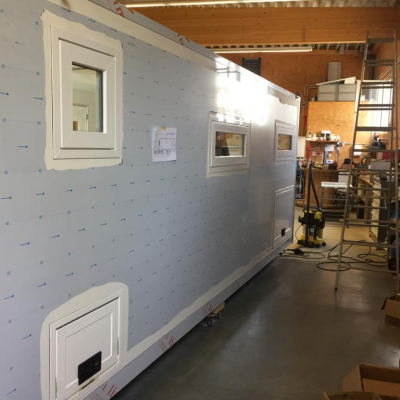

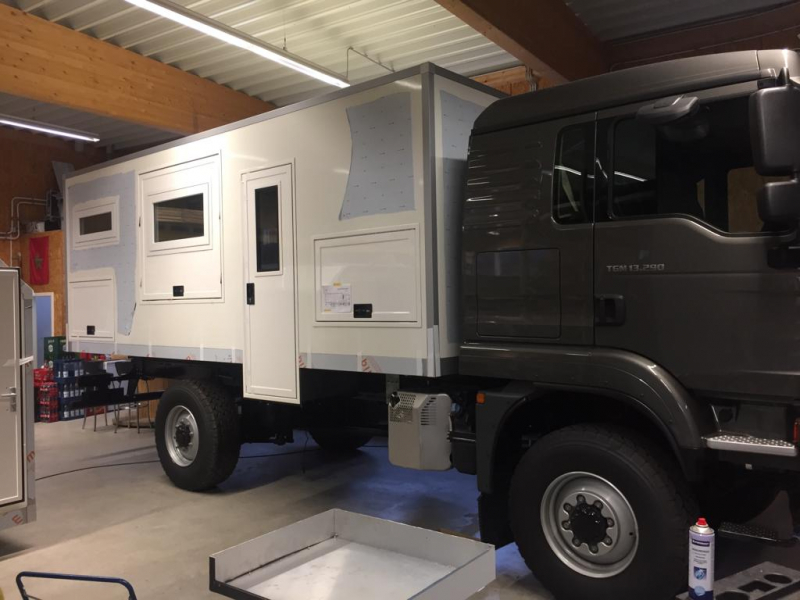

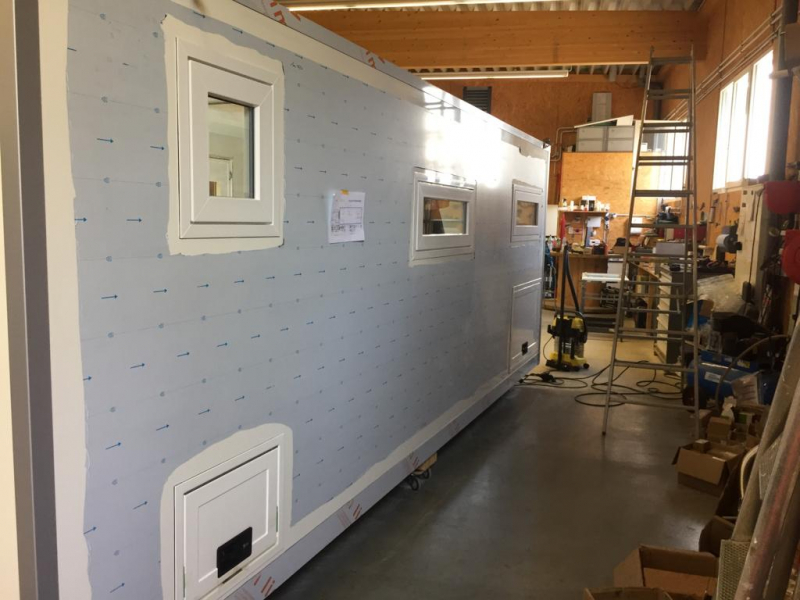

| Aufbauhersteller | TERRACAB Ludwigsburg |
|---|---|
| Kabinenmaße (Innen) | 5,48m x 2,28m |
| Kabinenmaße Abmessungen (außen) | 5,60m x 2,40m |

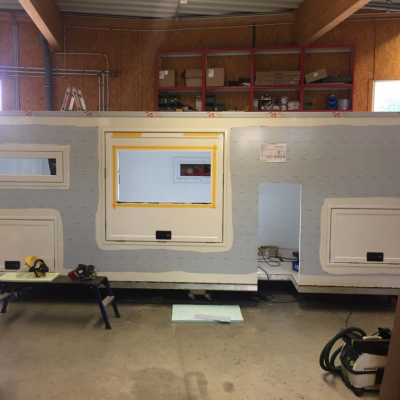

| Material der Kabine | ALU Sandwich, 2 mm außen, 1 mm innen, verstärkte Kanten +2 mm, zusätzlich verstärkte Ecken + 2 mm, |
| Art und Stärke der Dämmung | Außen 2mmAlu, 57mm Schaum, Innen 1mm Alu |
| Anzahl der Schlafplätze | 2+2 |
| Fenster | EW3 |
| Zwischenrahmen | Federlagerung |
| Sonstiges | |
| Klappen und Türe von Outbound, Dachfenster von KCT | |
| Erläuterung Grundriss | |
|---|---|

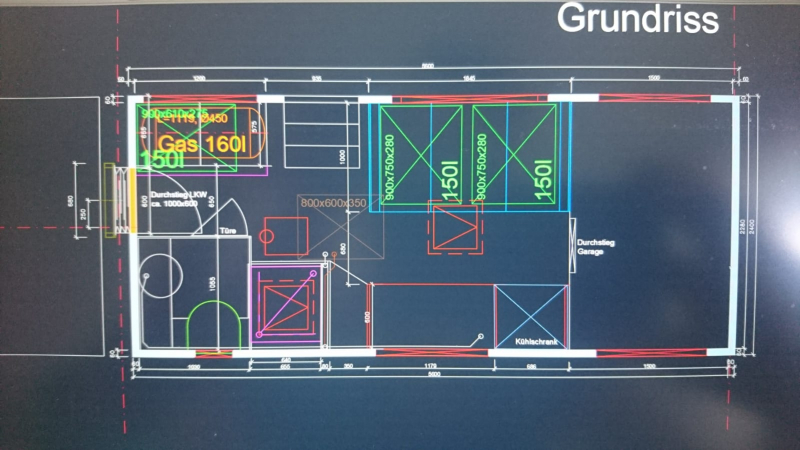

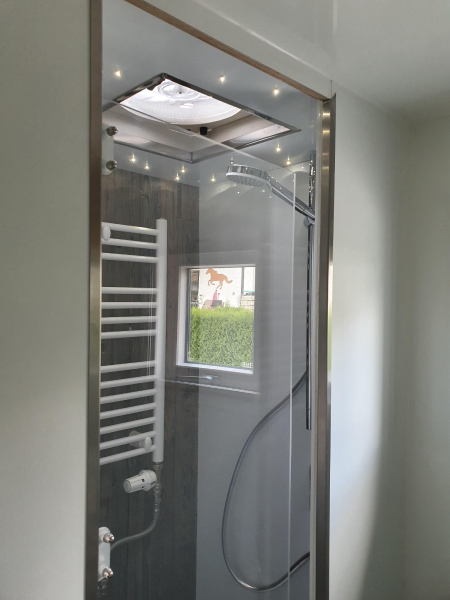

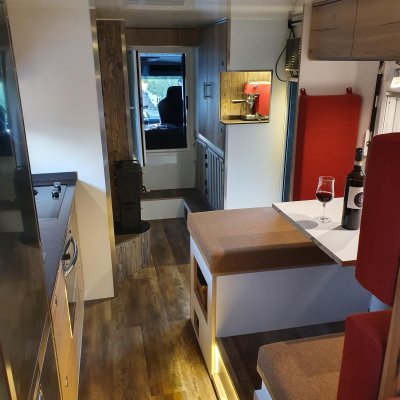

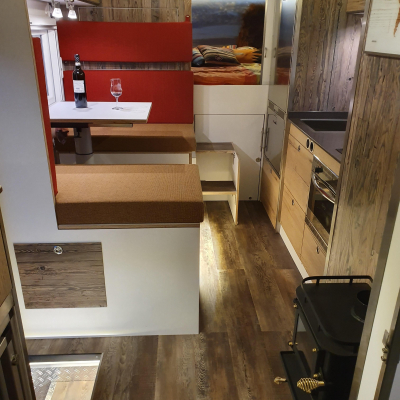

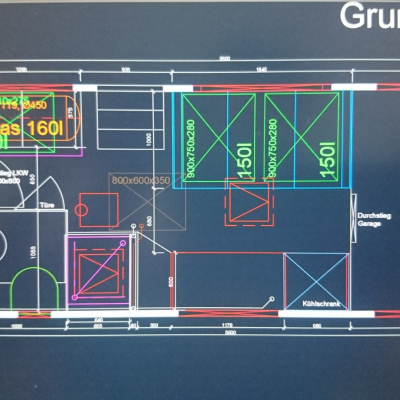

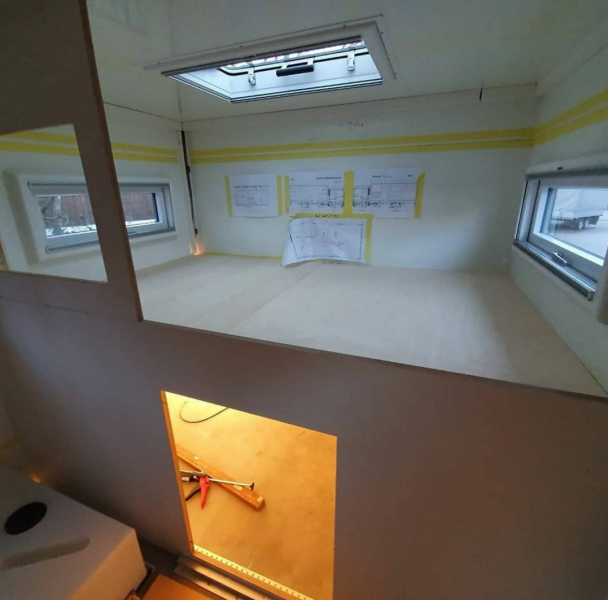

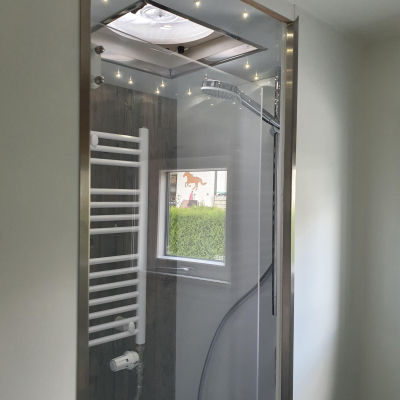

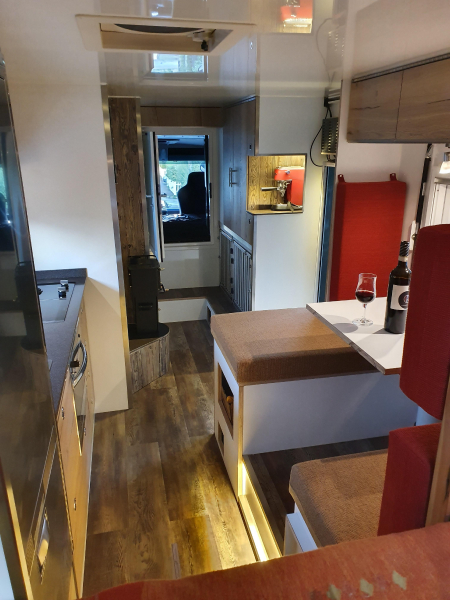

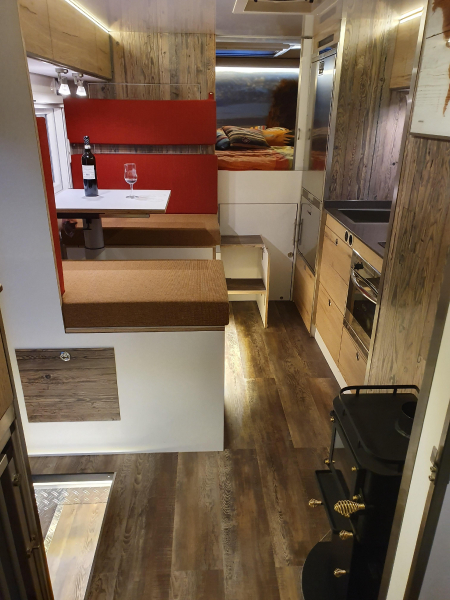

| Sitzgruppe für 4 Personen, umbaubar zu Notbett, Schlafkoje im Heck über Stauraum, abtrennbar über Schiebetüro, große Dusche mit 70 x 80 cm und separates Bad, Durchstieg ins Fahrerhaus 90 x 60 cm, Heckbett mit 140 x 200 cm, Doppelboden mit 60 mm, Stehhöhe 193 cm, Küchenzeile 160 cm, großer Kleiderschrank, darunter Hundebox für 2 Hunde |

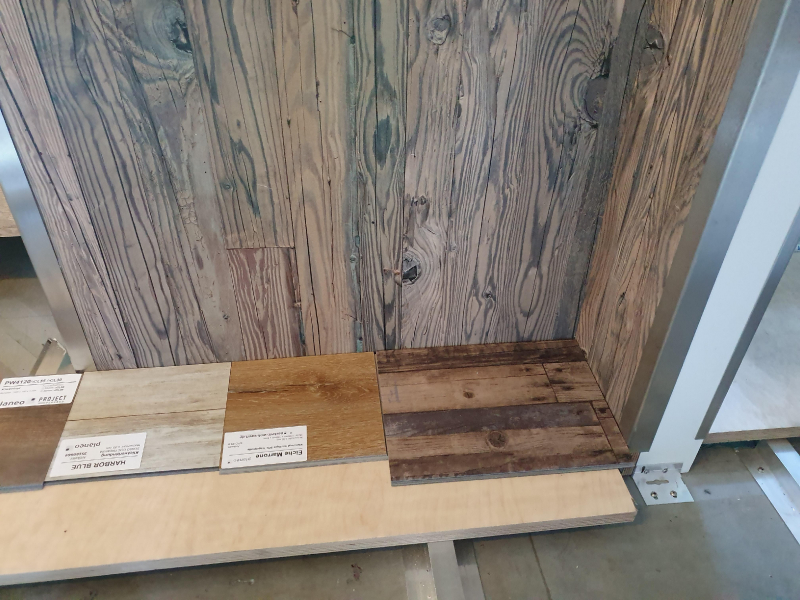

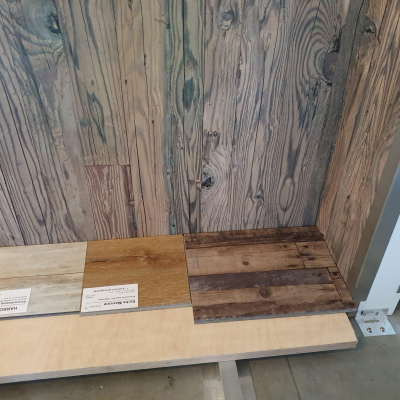

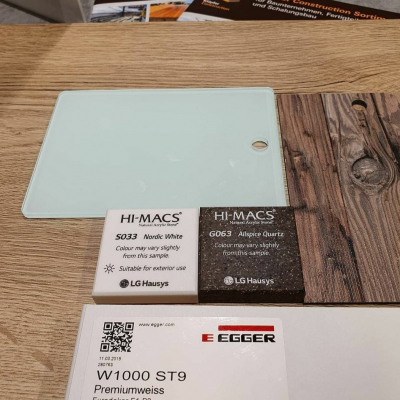

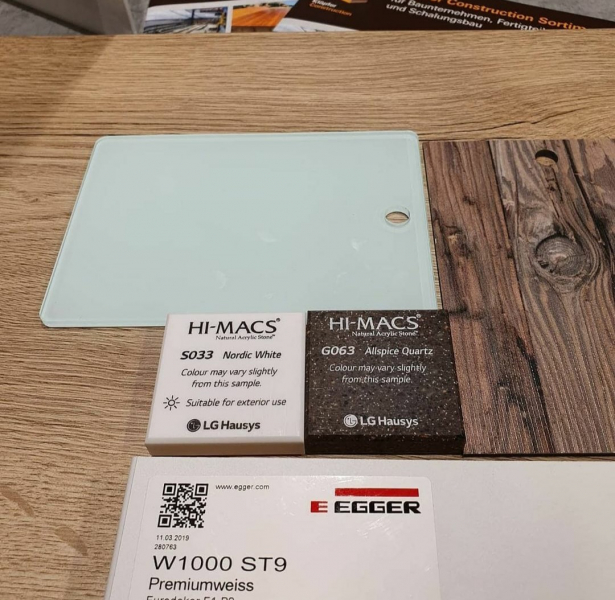

| Material des Möbelbaus | Trägermaterial sind Multiplex-Platten 10 / 15 und 25 mm mit Schichtstoff von Egger, teilweise zusätzlich verkleidet mit Alu-Dibondplatten mit Design |
|---|---|
| Sonstiges | |
|

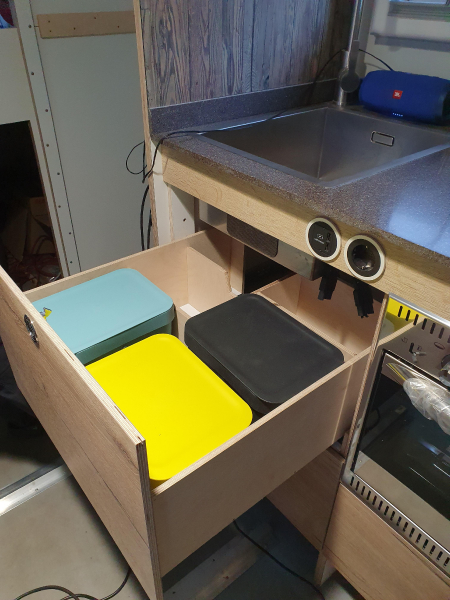

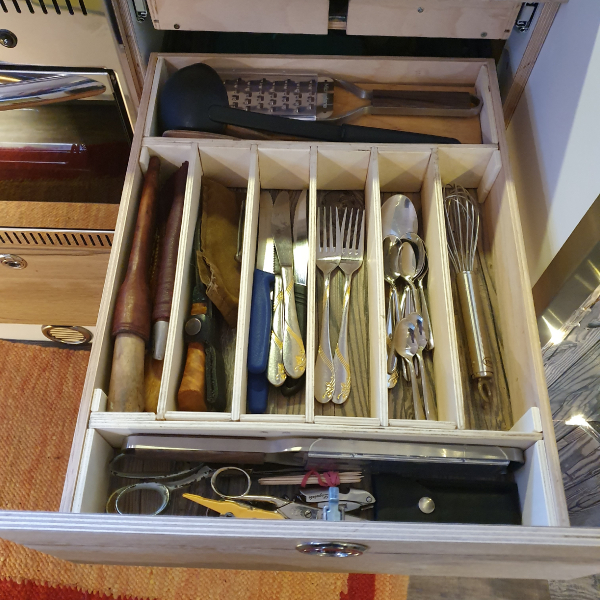

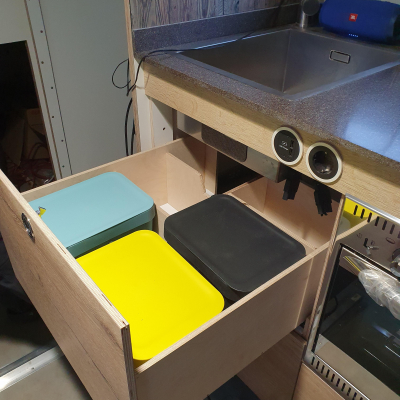

Schubladen-Verschlüsse mit Pulllock, Schranktüren mit Federscharnieren und Griffleisten Arbeitsplatte Hi Macs, vergleichbar mit Corean | |

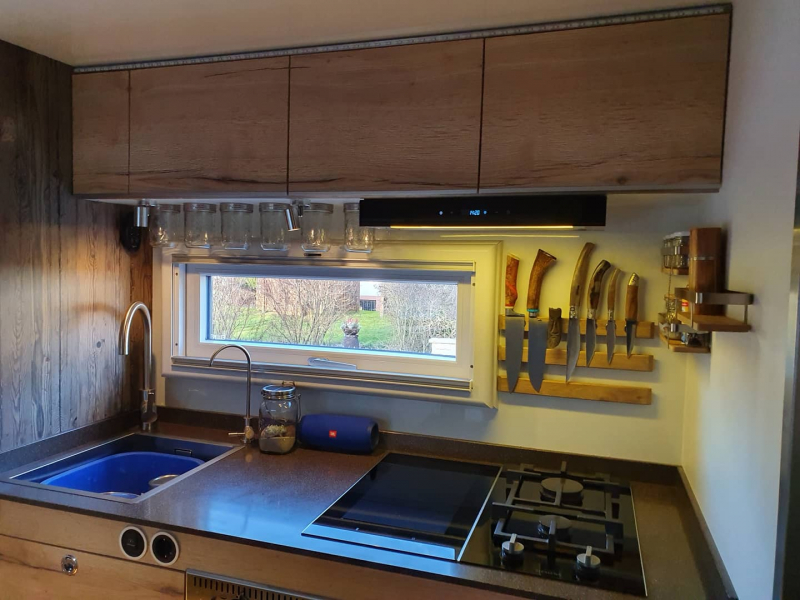

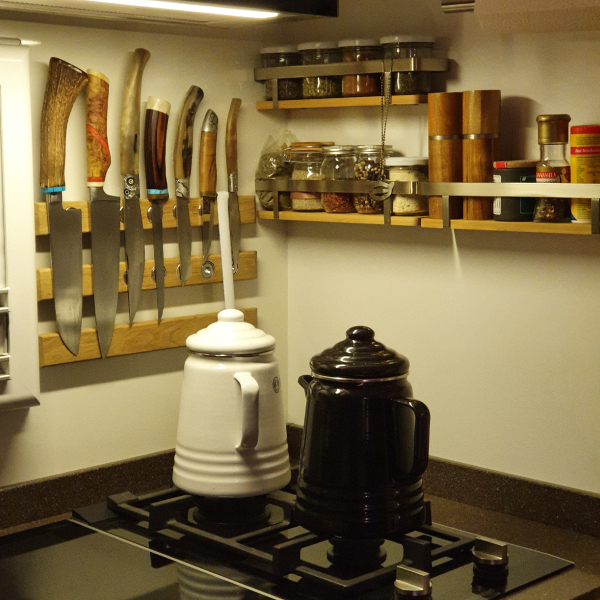

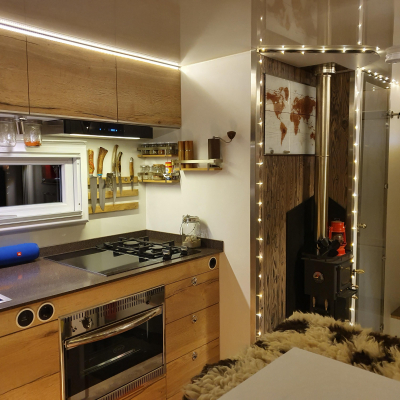

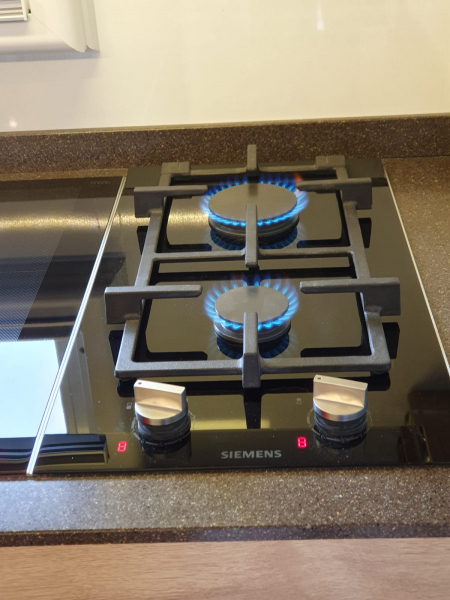

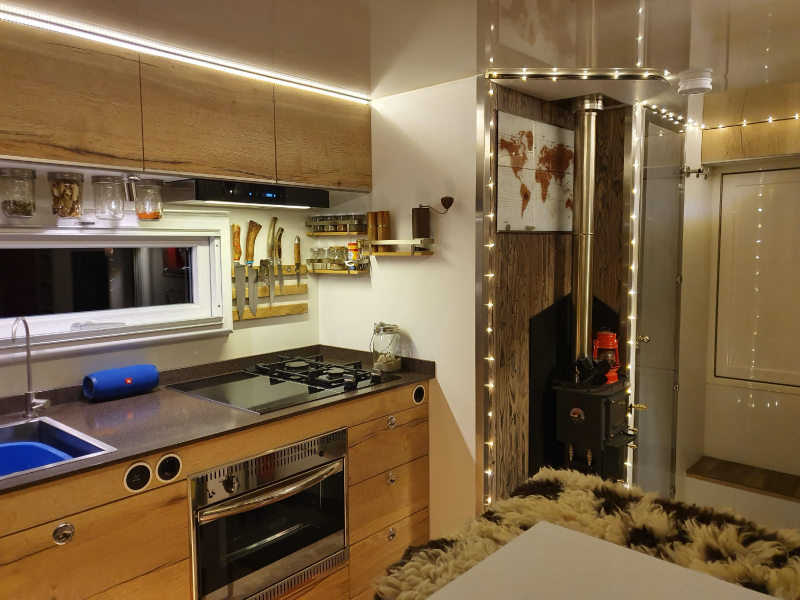

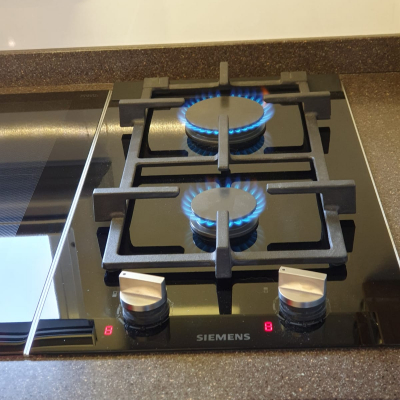

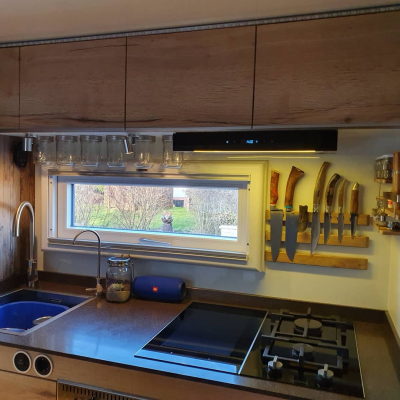

| Kocher | Standardküchengeräte von Siemens, Induktionskochfeld und getrenntes Gaskochfeld 2 flammig, Aussenküche als Gastrokocher mit Bratplatte und 13 kW Brenner |
|---|---|
| Gasinstallation | Standard mit Propangas, Einzelabnahme durch Sachverständigenbüro |
| Sonstiges | |
| Redundanz hat sich bewährt. Gaskocher kann zur not auch stromlos gezündet werden, hat aber 230V Piezozündung und muss daher an den Wechselrichter. Propangasdüsen können bei Siemens bestellt werden und sind einfach auswechselbar | |

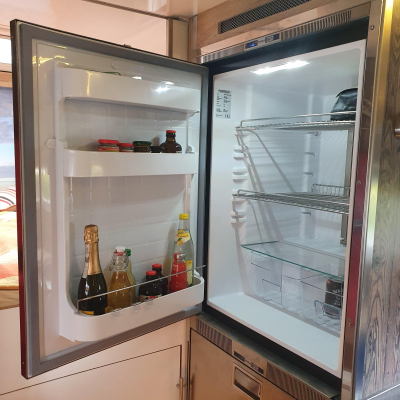

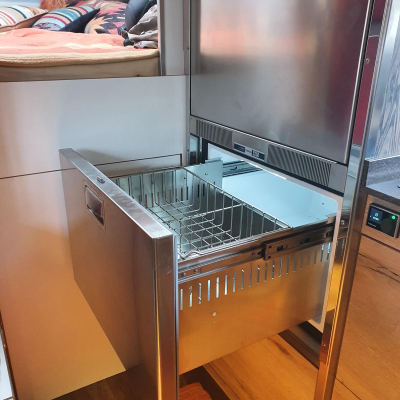

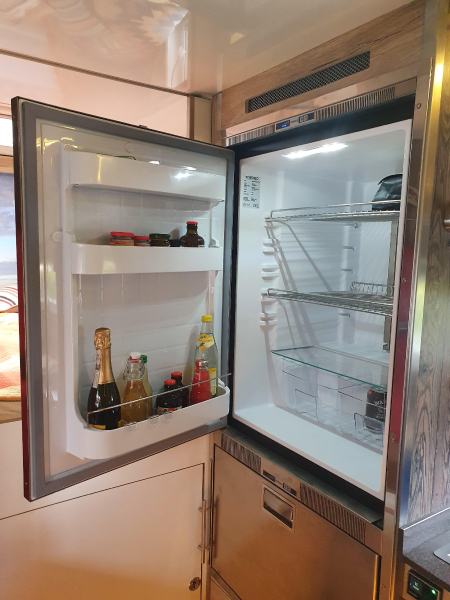

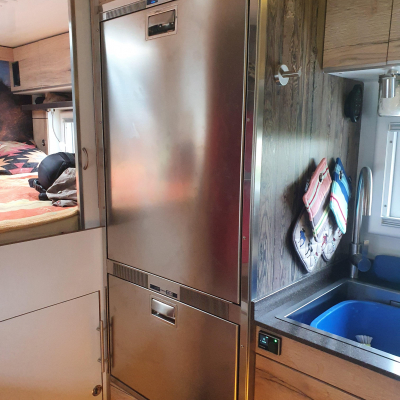

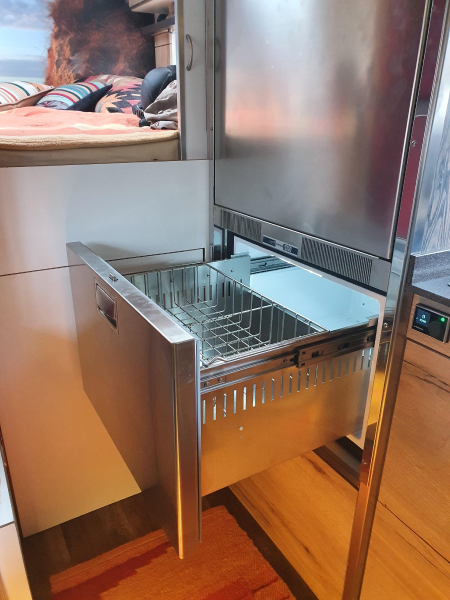

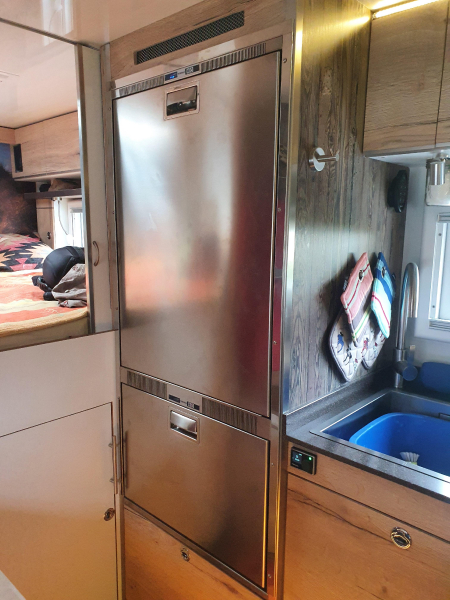

| Hersteller und Typ des Kühlschrank | Vitrifrigo Kühlschrank 150 l und Vitrifrigo Tiefkühlschublade mit 80 l, jeweils mit eigenem Kompressor |
|---|---|
| Sonstiges | |
| Verbrauch Kühlschrank bei etwa 50 W, Verbrauch Tiefkühlschublade ca. 60 W.Tiefkühlschublade kann auch als Getränkeschublade genutzt werden mit regelbarer Kühlung. Beides läuft mit 24V und 230 V, mit automatischer Erkennung der anliegenden Spannung und automatischer Umschaltung | |
| Stromspannung im Chassis | 24 V |
|---|---|
| Stromspannung im Aufbau | 12 V + 24V+ 230V |
| Ladewandler 24-12V | Victron B2B Booster 30A |
| 110V / 230V im Aufbau? | Ja |

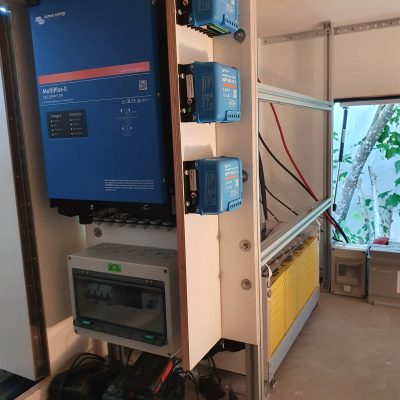

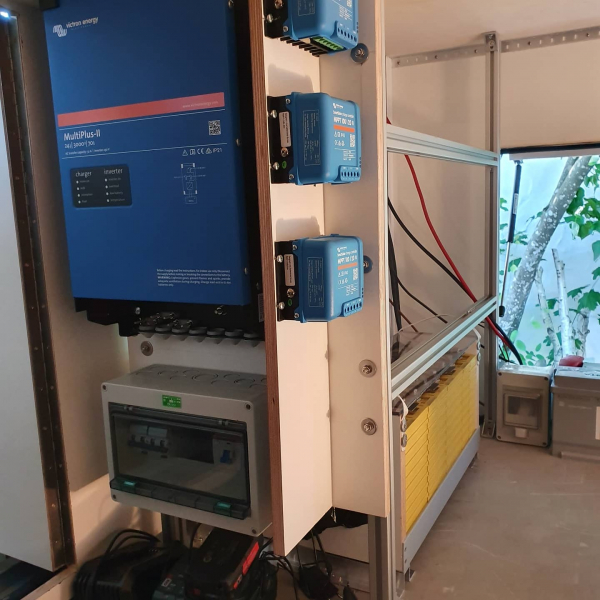

| Wechselrichter | Victron Multiplus 24/3000 |
| Sontiges | |
|

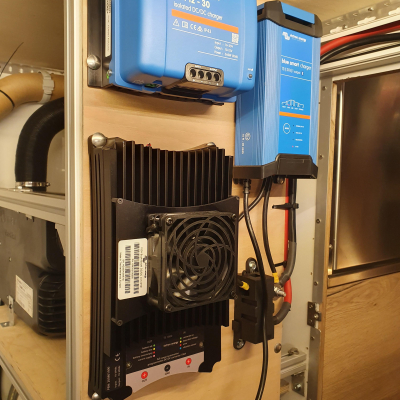

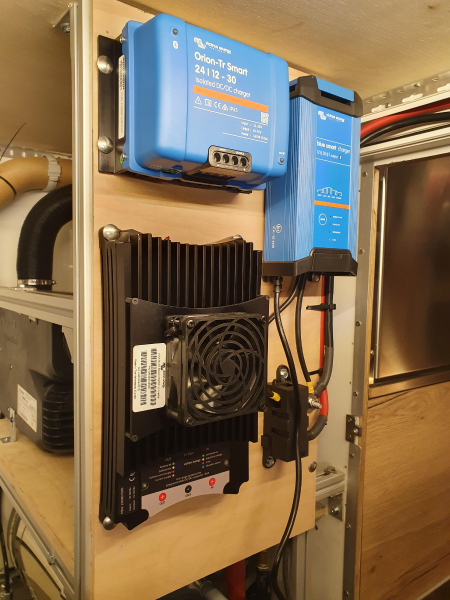

B2B Booster Victron 24/24V, Victron Buckboost mit 50A/24 V, manuell schaltbar Große Lichtmaschine im Truck mit 140 A. Booster schalten nach hinten, wenn Motor läuft und die Schwellenspannung erreicht ist (Spannungserkennung) | |
| Batteriekapazität im Aufbau | 400 Ah mit 24 V, 200 Ah mit 12 V, getrennte Ladung und getrennte Versorgungsschienen |
|---|---|

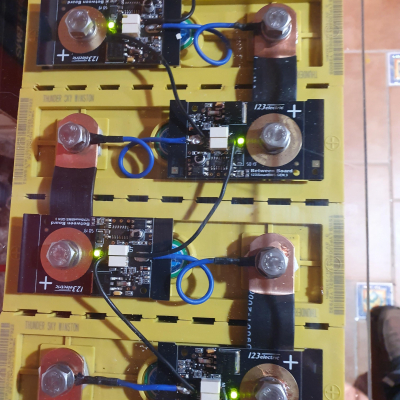

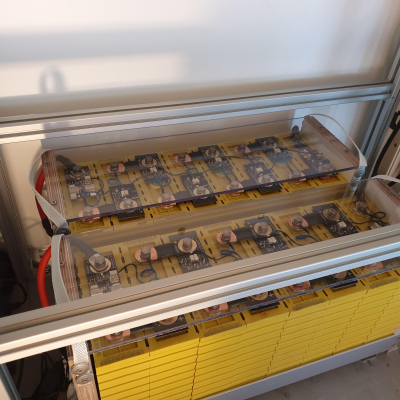

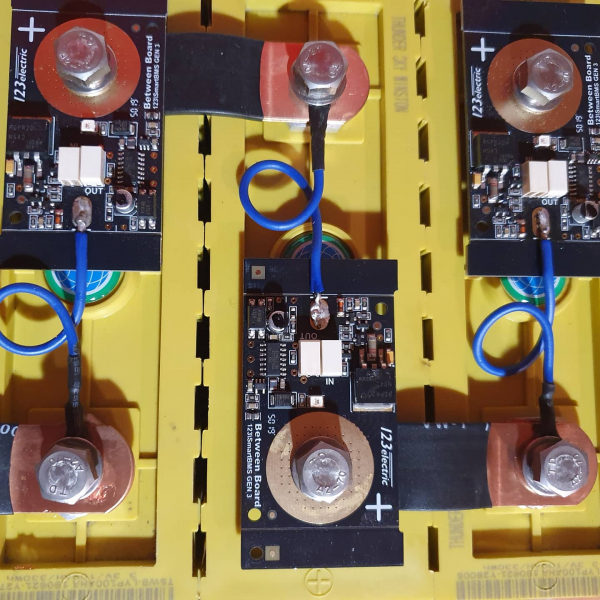

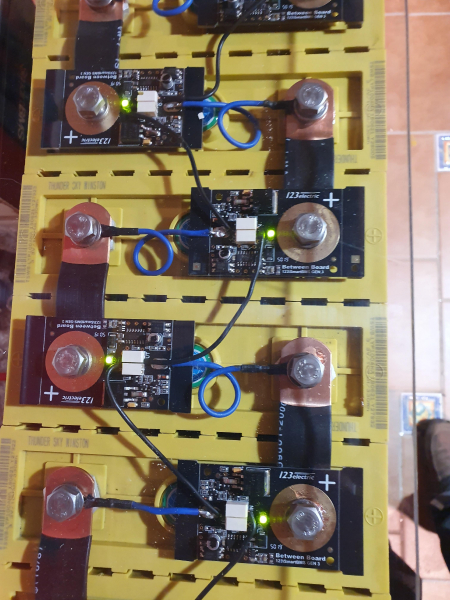

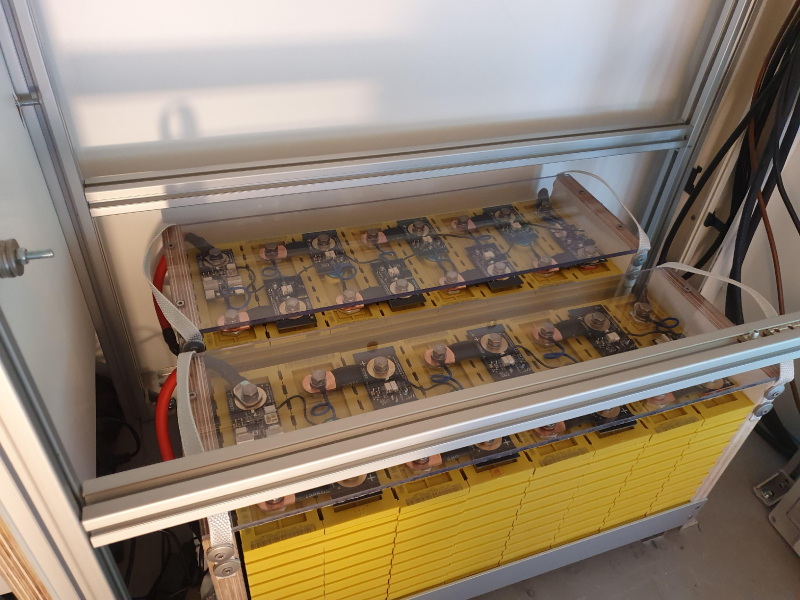

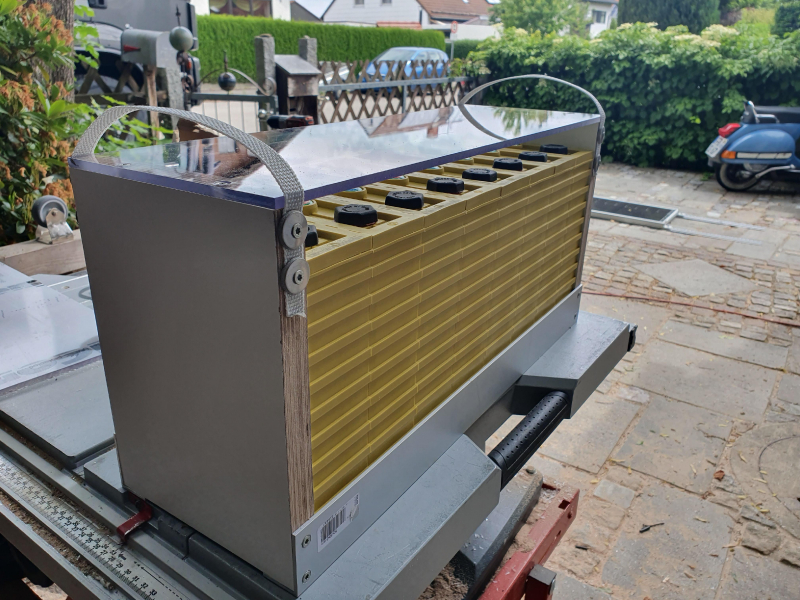

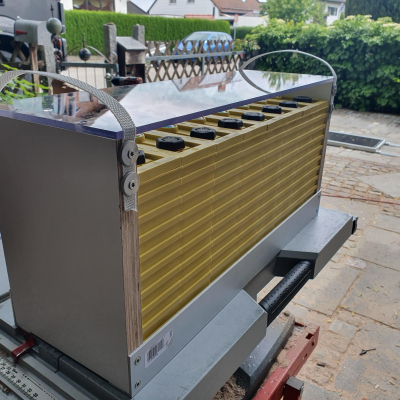

| Batterietyp | Winston Lifeypo4 Module. 40 Stck mit je 100Ah udn 3,2 V, kombiniert mit 123 BMS zu 4 Blöcken mit je b100 Ah und 24 V udn 2 Blöcken mit je 100 Ah und 12 V |
| Batterieladegerät für Aufbaubatterien | Batterieladung über Victron Multiplus, 3 MPPT Regler mit je 20 A über Solarpaneele, Victron Ladegerät 12 V und 2 B2B Booster für 24 und 12 V |

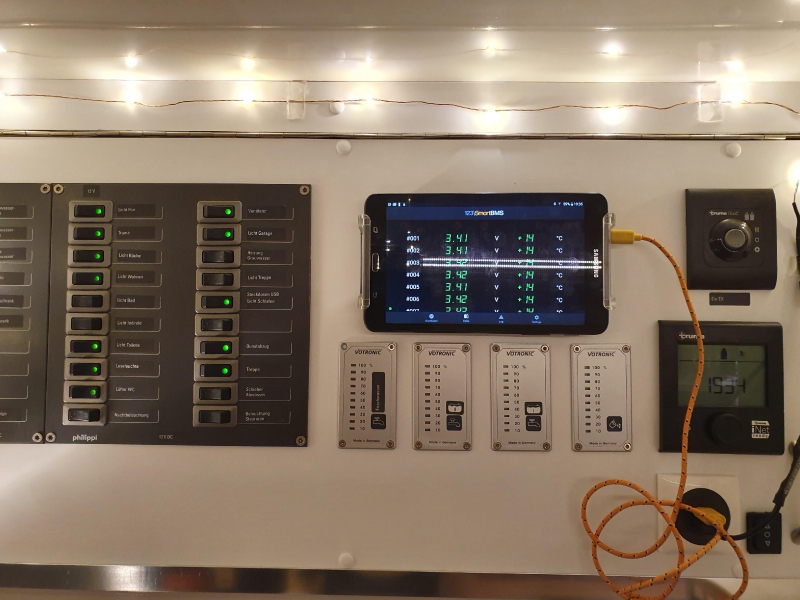

| Batterieüberwachung | Über Victron App und 123 BMS App, Überwachung jeder einzelnen Zelle + Victron-Unterspannungsrelais. Keine Überspannungsüberwachung |
| Sonstiges | |

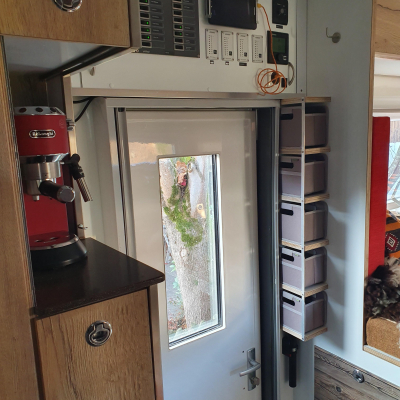

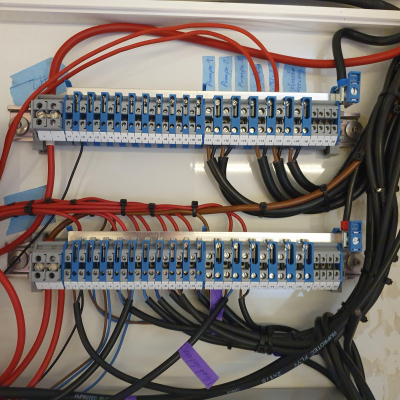

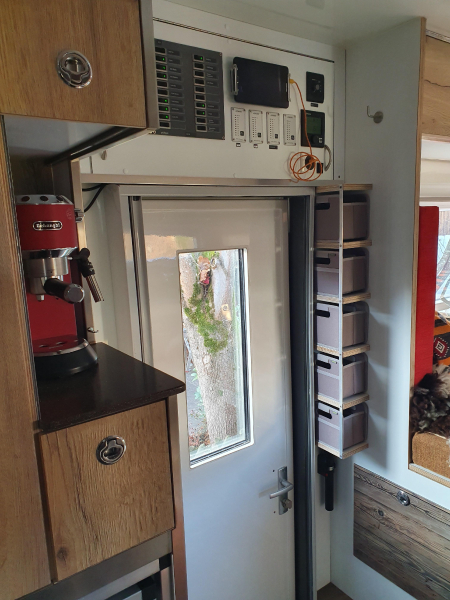

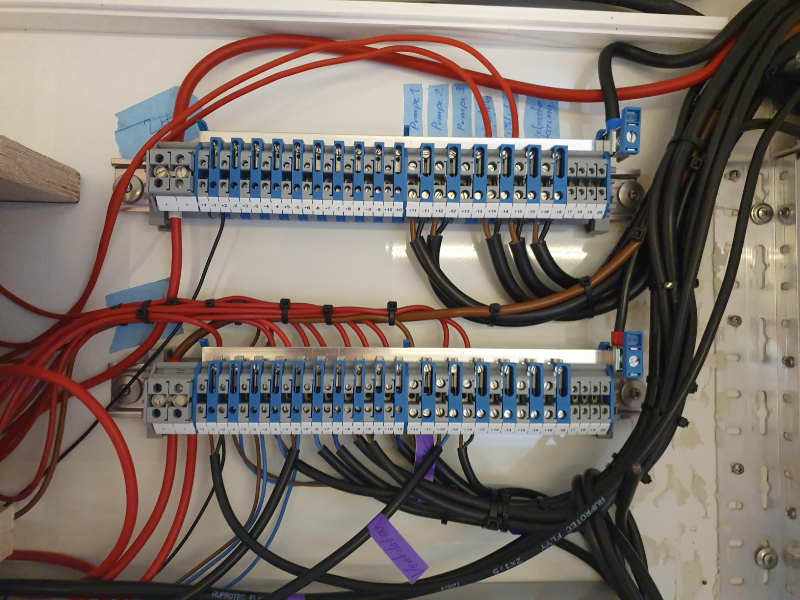

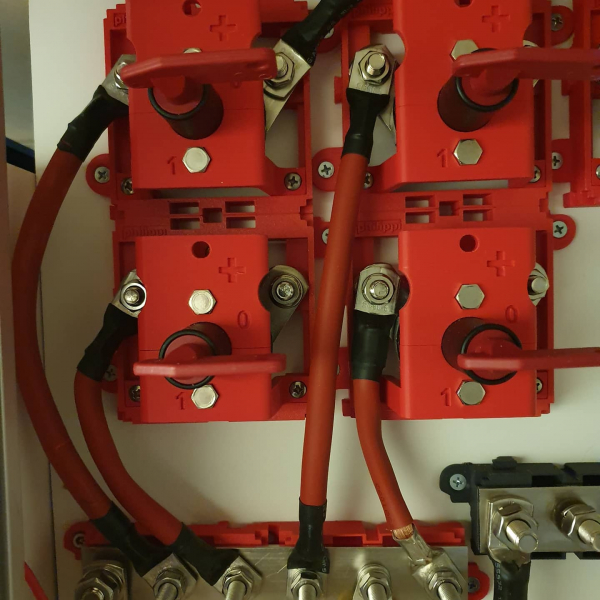

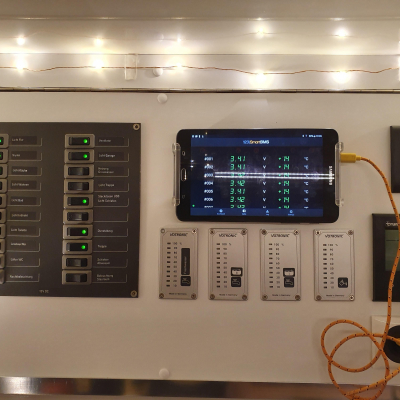

| Jede Batterie einzeln abgesichert und mit eigenen Hauptschaltern. Verteilung über Philippi Schalttableau mit thermischen Sichererungen. Batterien selbst zusammengesetzt. | |

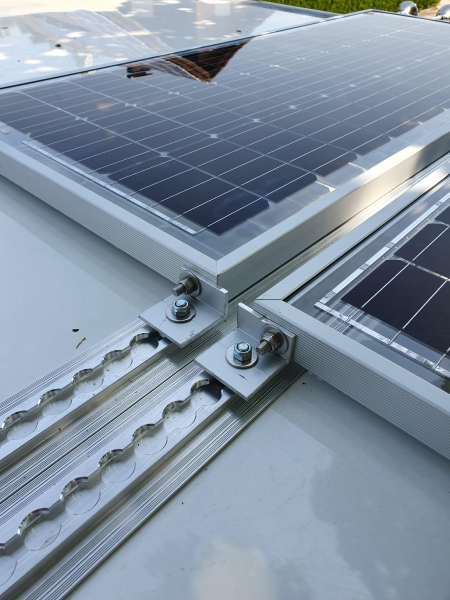

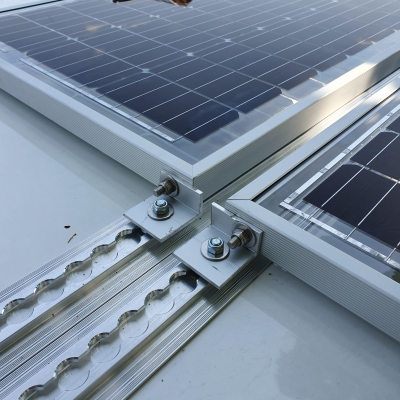

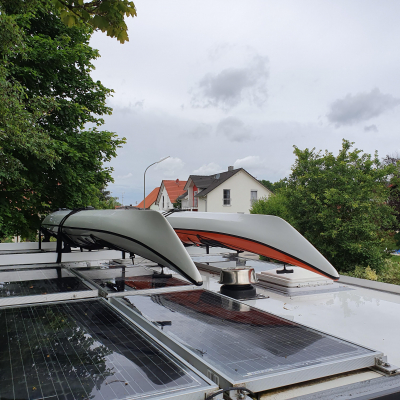

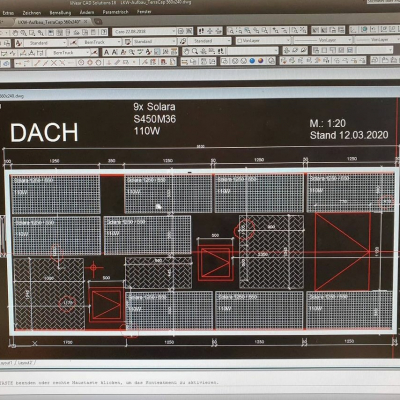

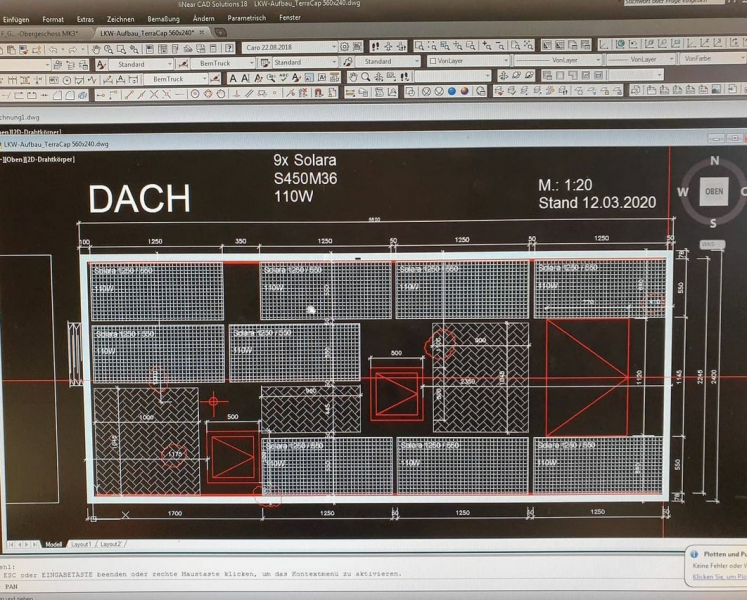

| Solarkapazität | 9 Paneele mit je 110 W, davon 3 Stück aufstellbar |
|---|---|

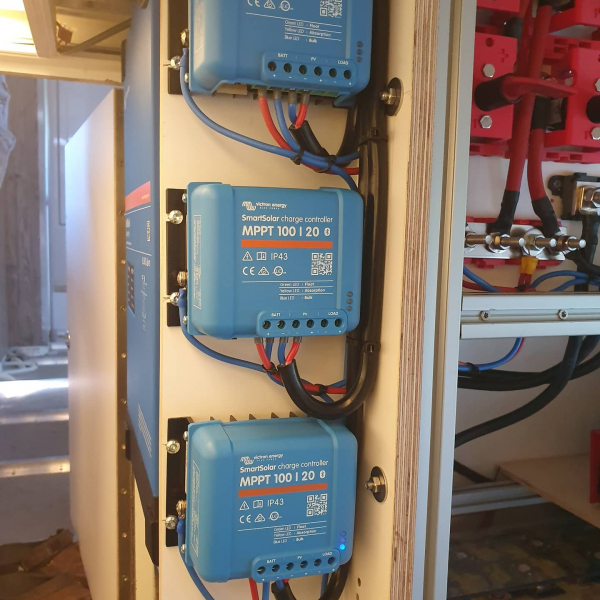

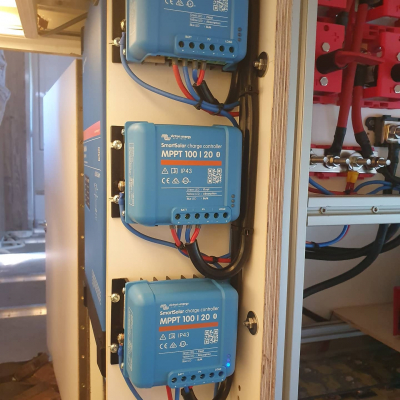

| Solarregler | 3 Stück Victron MPPT 100/20 mit je 20 A |
| Brennstoffzelle | Nein |
| Generator | Als Generator verwenden wir den Motor über eine verstärkte Lichtmaschine und die beiden B2B Booster |
| Sonstiges | |
| 6 Paneele beladen die 24 V Batterien, 3 Paneele die 12 V Batterien. Für die 12 V Schiene ist die notwendige Ladeschwelle schneller erreicht. | |

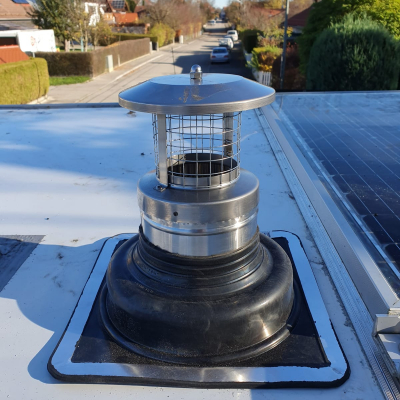

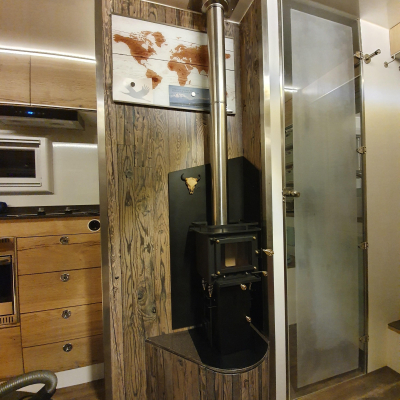

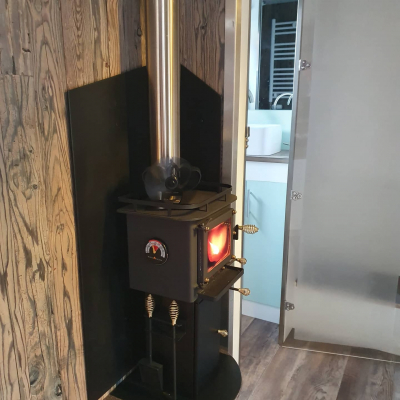

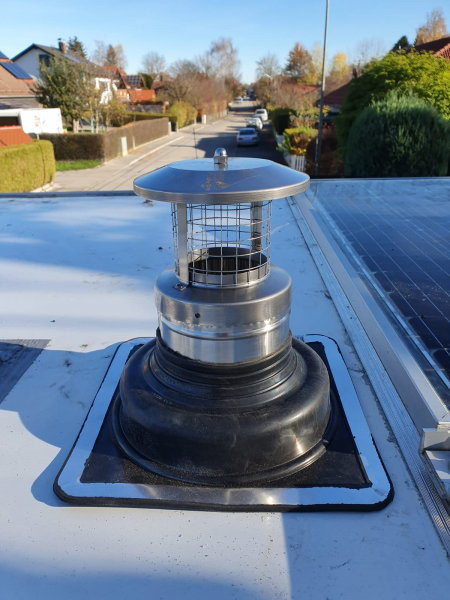

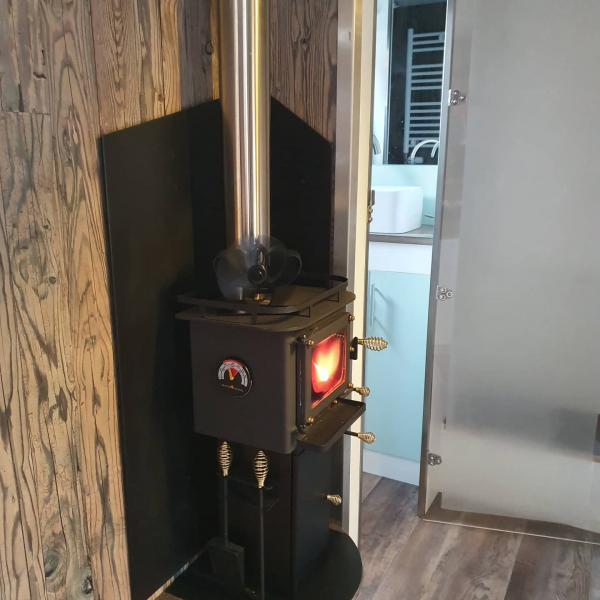

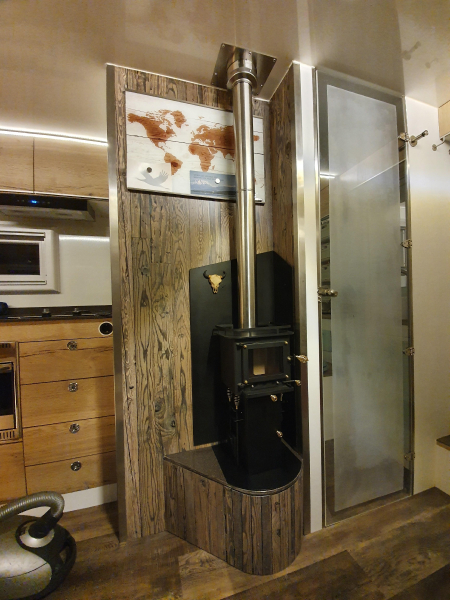

| Hersteller und Typ der Heizung | Gas-Luftheizung Truma, Wasserheizung Webasto Thermo Pro 90, Schwedenofen Cubic Mini mit Holzfeuerung |
|---|---|
| Warmwasseraufbereitung | 20 l Boiler von SVB mit Elektroheizpatrone 230V über Wechselrichter und Beheizung über Webasto Wasserheizgerät Thermo Pro 90 |
| Fahrerhausheizung | Standardausstattung MAN mit Eberspächer Standheizung |
| Sonstiges | |
|

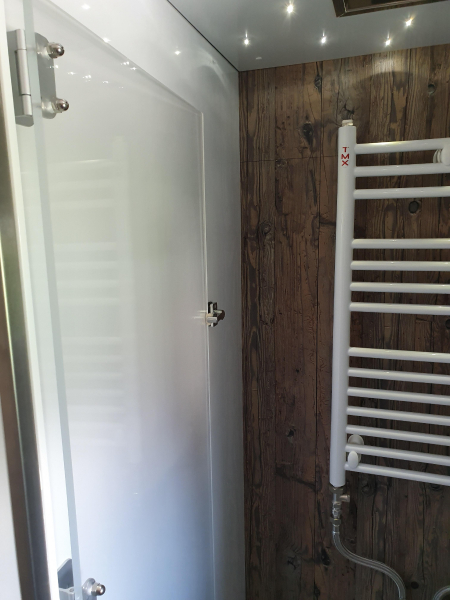

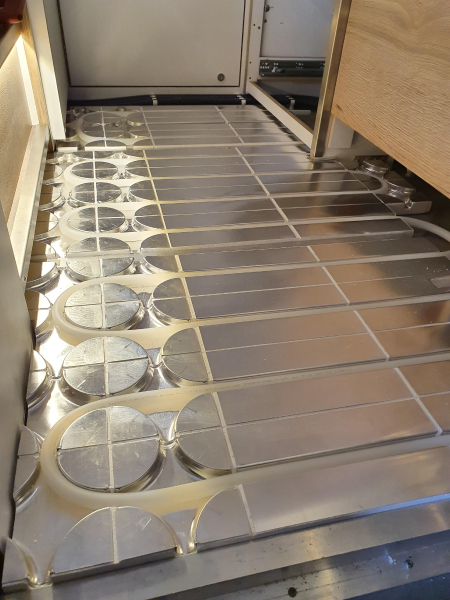

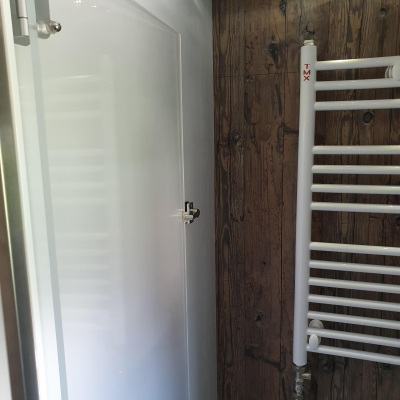

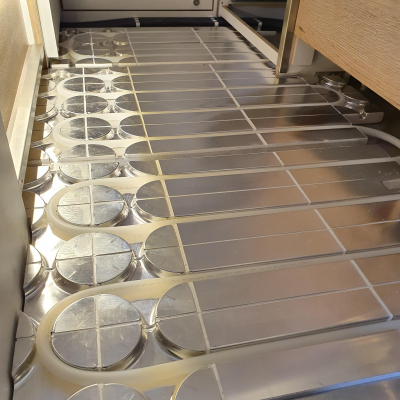

Badheizkörper, Heizkörper im Sitzbereich, Fußbodenheizung im Doppelboden, elektrische Beheizung Abwassertank (da ausserhalb) mit 12 V Raychem Heizband, selbstregelnd Die Gasheizung haben wir für das schnelle Aufheizen und halten damit im Winter das Fahrzeug frostfrei. Die Webasto ThermoPro 90 haben wir mit Höhenkit (high altitude) und an den kleineren der beiden Dieseltanks angeschlossen. | |
| Erläuterung Gasanlage | |
|---|---|
|

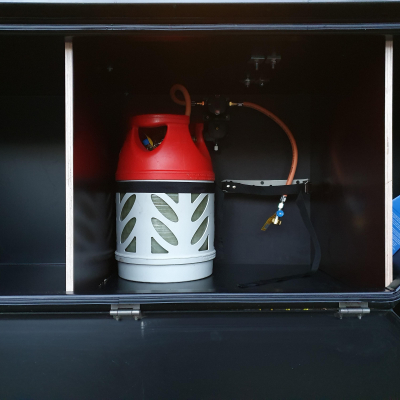

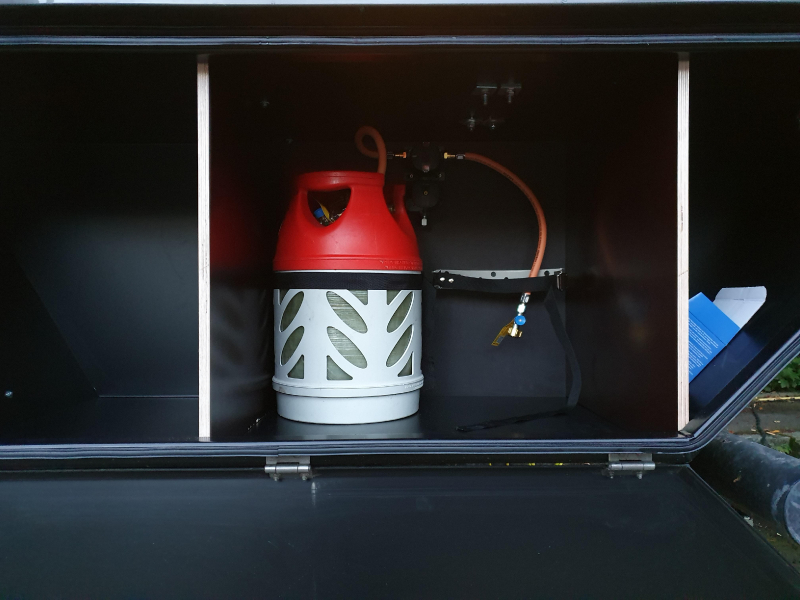

Gasflaschen mit Truma Duomatic, mit manueller Flaschenumschaltung, 5 kg Flaschen + eine 7,5 kg Flasche aus Gfk für externe Befüllung über LPG (an jeder LPG Tankstelle befüllbar in Abstimmung mit dem Tankwart, mit Adapter für alle Länder) Gasflaschenkasten im Aussenstaufach mit weiteren 2 Stellplätzen für Resereflaschen (wenn keiner hinguckt). |

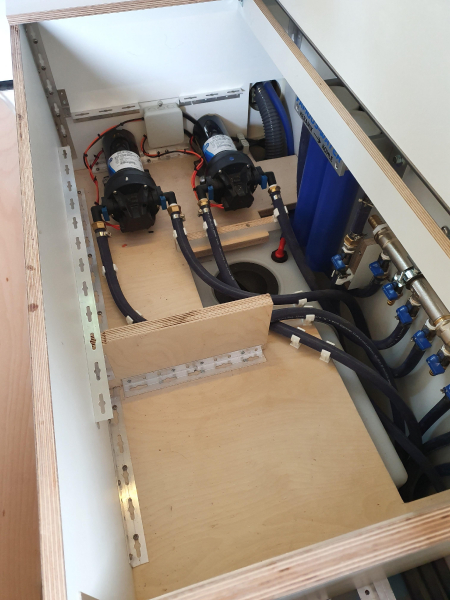

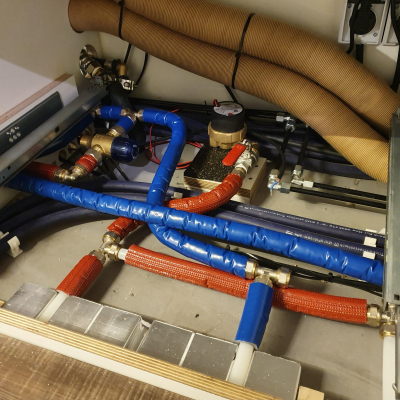

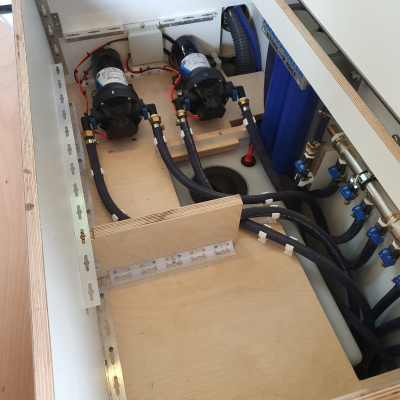

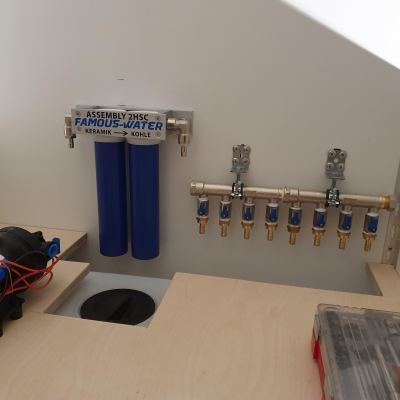

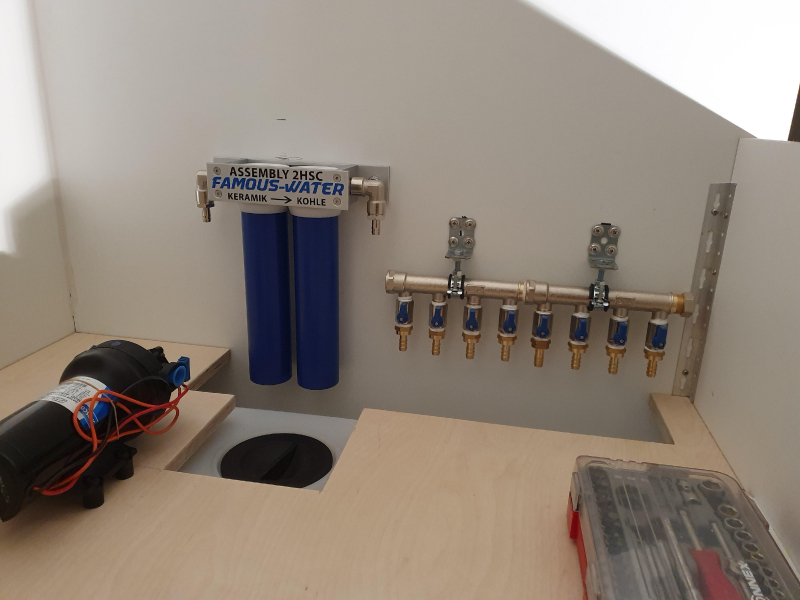

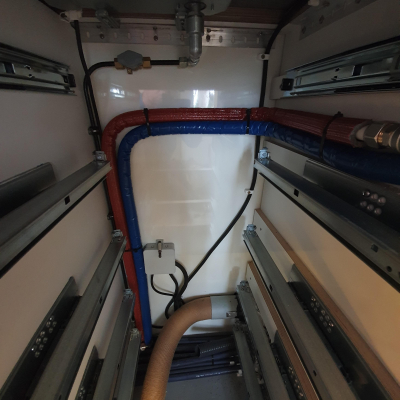

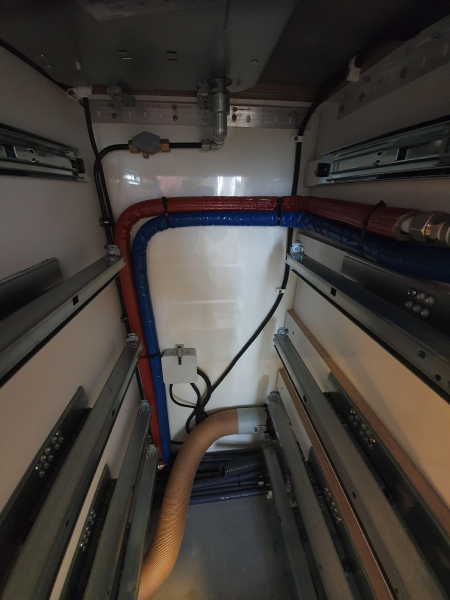

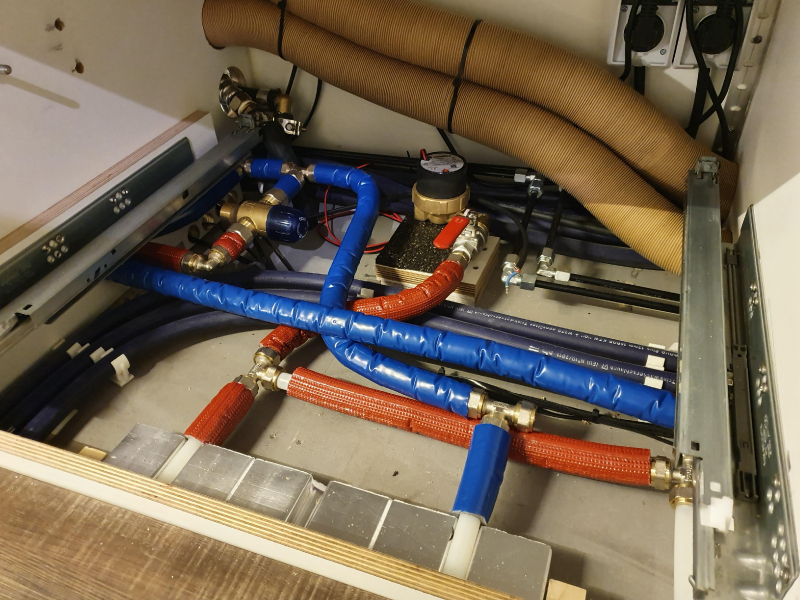

| Wasserführung | Trinkwasserführung über Mehrschicht-Verbund-Schläuche und Baumarktverteiler mit separaten Wasserkreisen für jeden Verbraucher |
|---|---|
| Wasserfiltersystem | Famous-Water Filter mit Aktivkohle und Keramikfilter, externer Filter für Vorfilterung bei Wasserentnahme aus Oberflächengewässer |
| Volumen der Frischwassertanks | 2 x 250 l Rohwasser und 1 x 250 l Reinwasser |
| Volumen der Abwassertanks | 250 l |
| Sonstiges | |
| Aussenwasseranschluss für Aussenküche, Aussendusche und Hunde | |

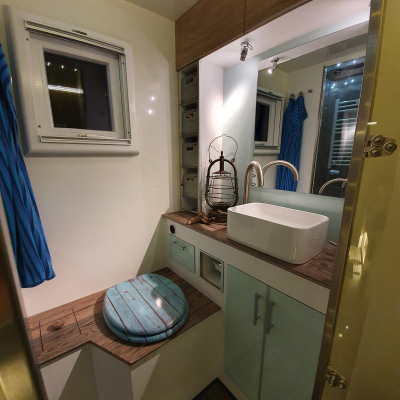

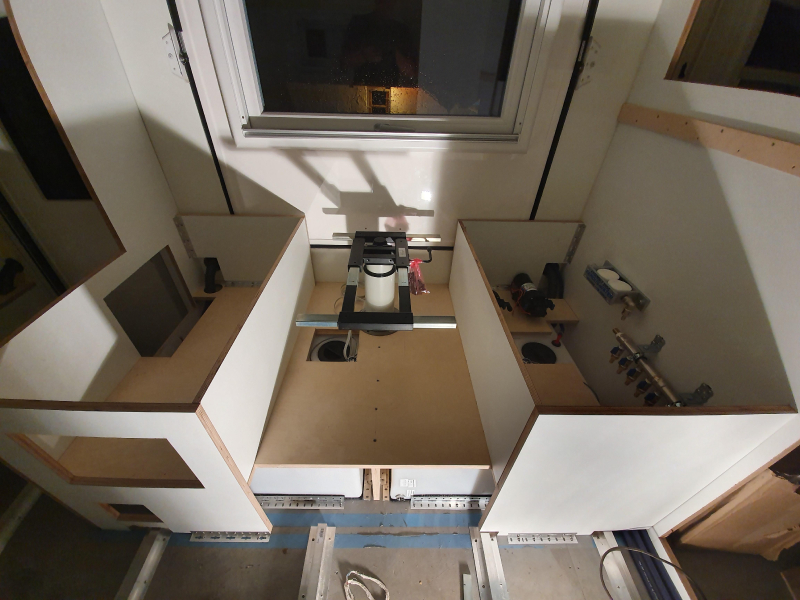

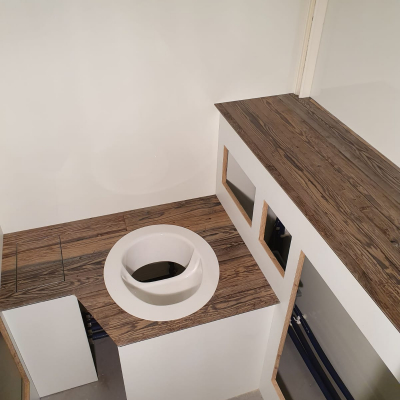

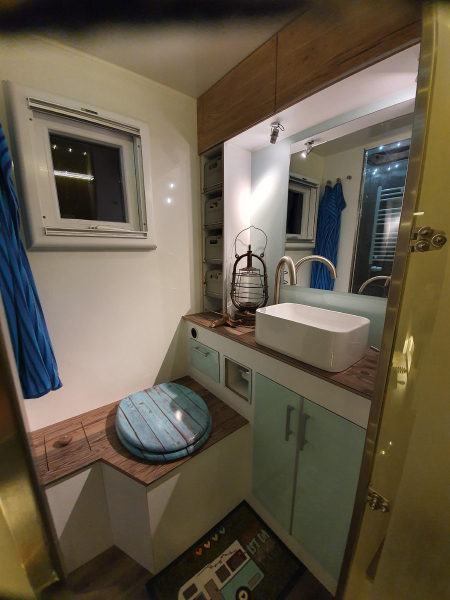

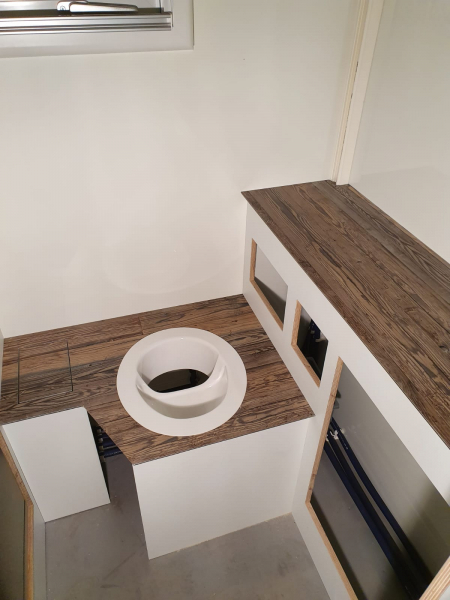

| Hersteller und Art der Toilette | Trocken-Trenntoilette Eigenbau, Toiletteneinsatz von Kildwick, Feststoffe in schicken emaillierten Eimer, Urin mit heraunehmbarem 20l Kanister mit Fernanzeige Votronic |
|---|---|
| Kapazität Fäkalientank | nicht vorhanden |
| Sonstiges | |
| Ständige Abluft nach draussen mit kleinem 12V PC Lüfter, funktioniert perfekt | |

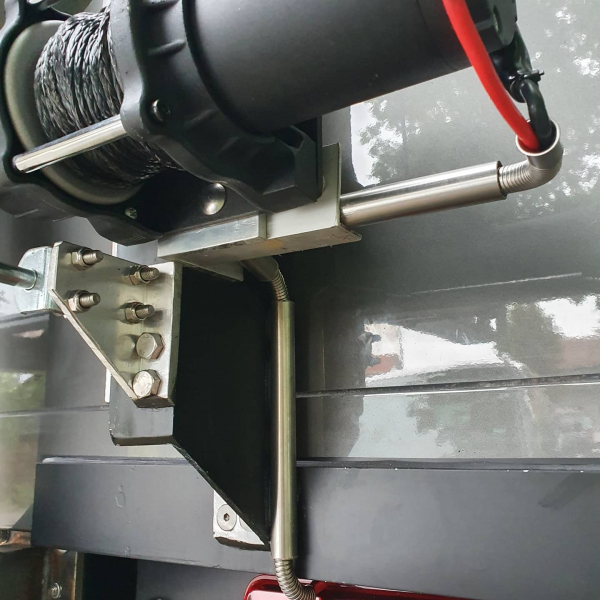

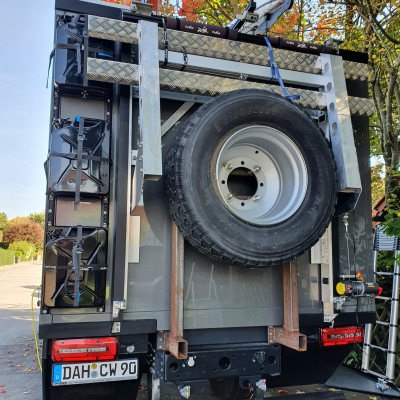

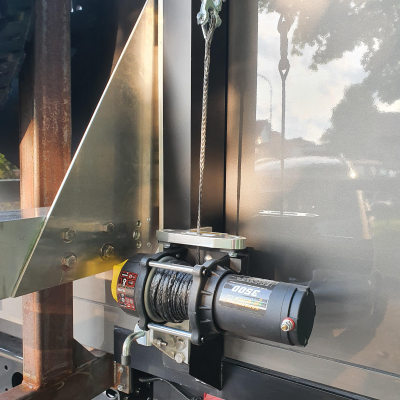

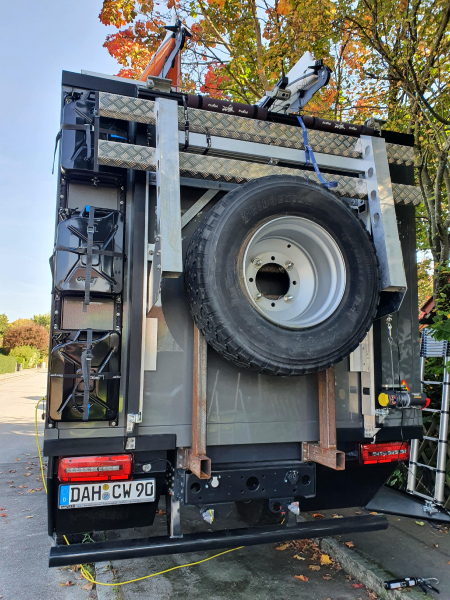

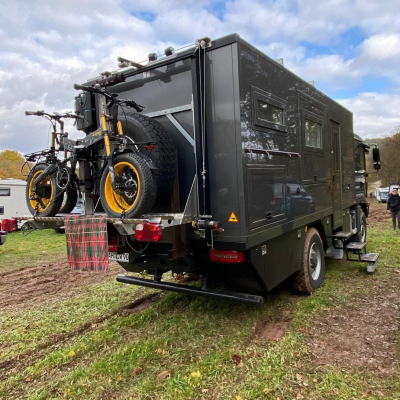

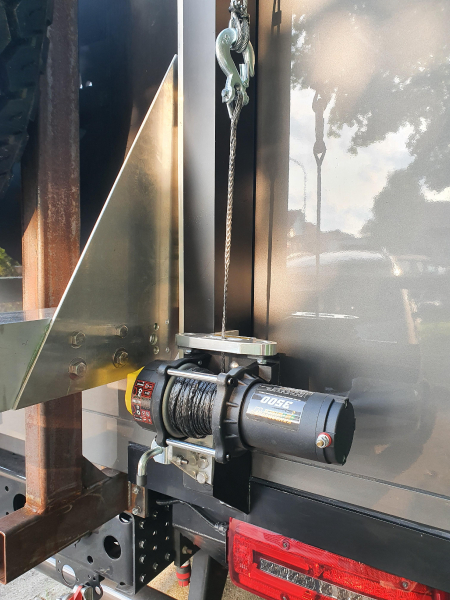

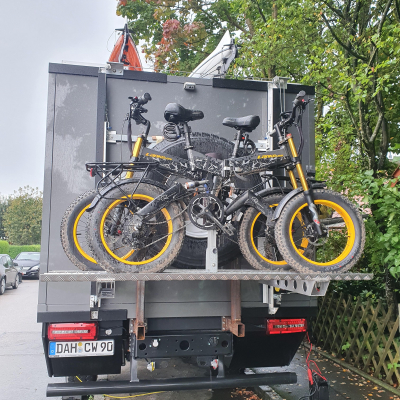

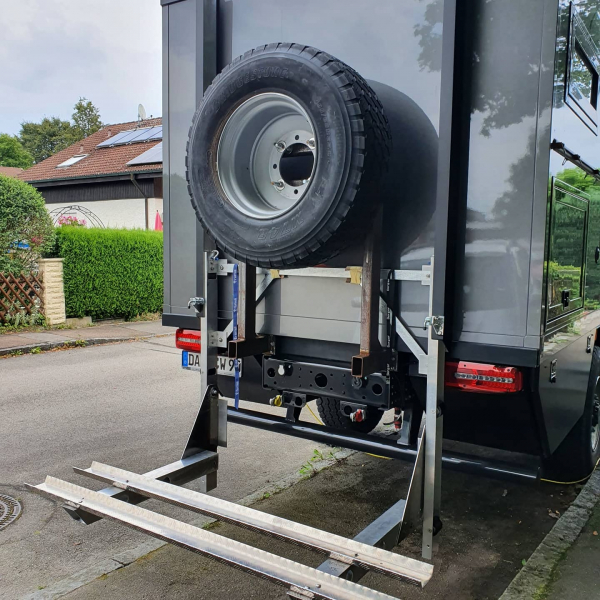

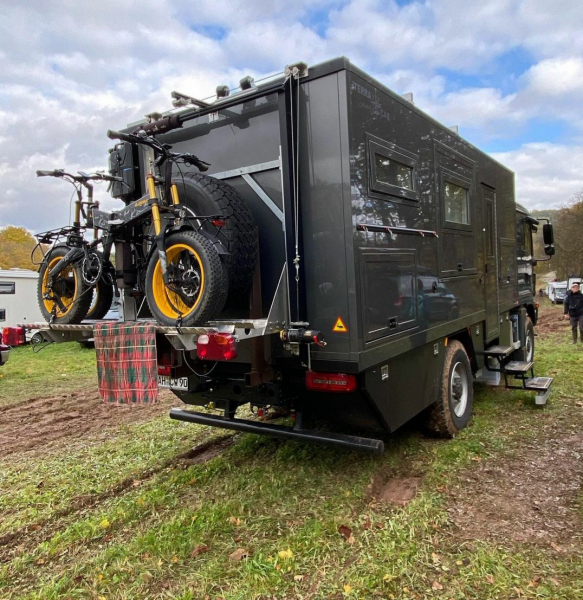

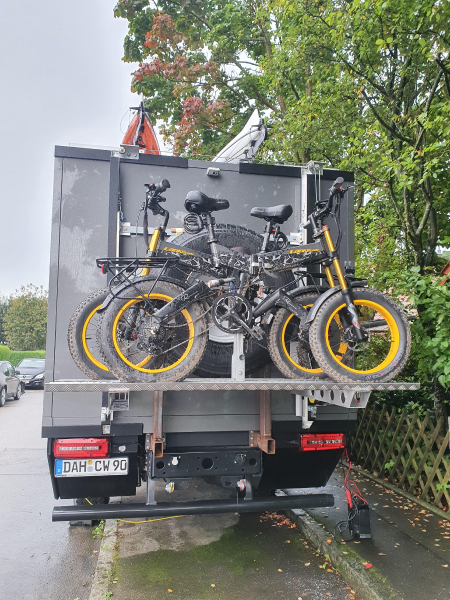

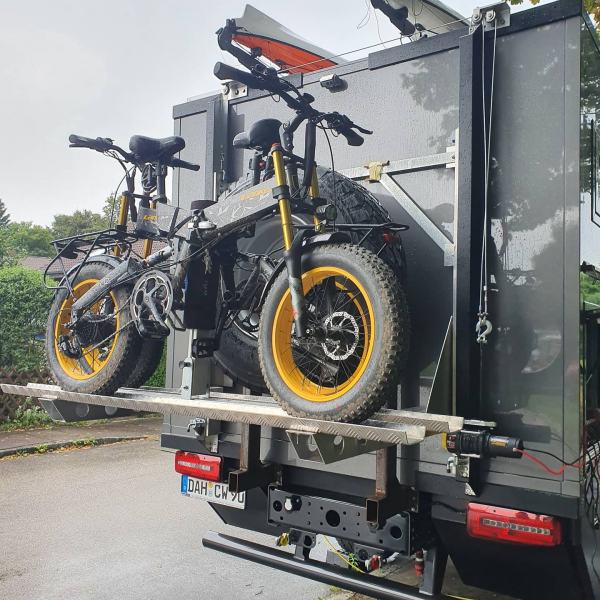

| Heckträger | Eigenbau mit elektrischer Winde für e-Bikes, Vespa, Reserverad, Sandbleche, komplett aus Alu, 3 Halter für 20 l Kanister |
|---|---|

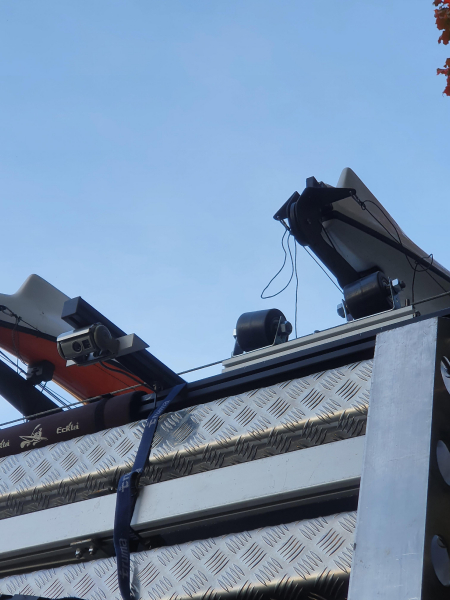

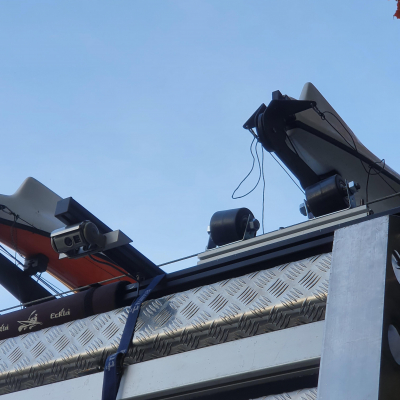

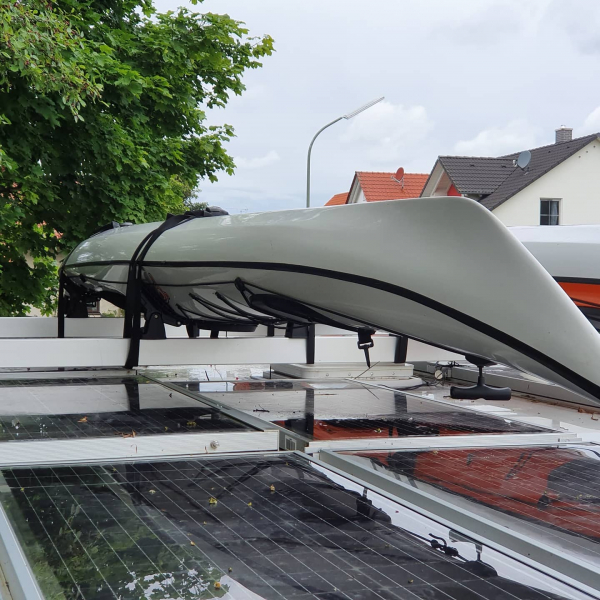

| Dachgepäckträger | Dachgepäckträger für Seekajaks und Kanu, komplett Alu, später kommt noch am Fahrerhaus eine Dachterrasse dazu |

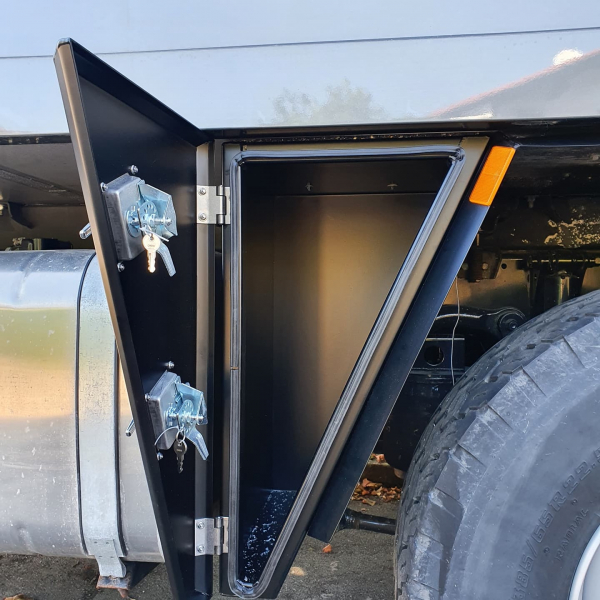

| Stauboxen | Alustauboxen überall rundherum, absolut unverzichtbar |

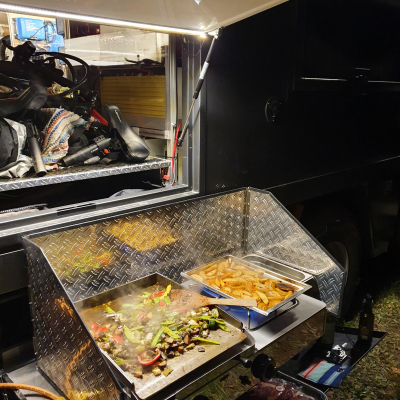

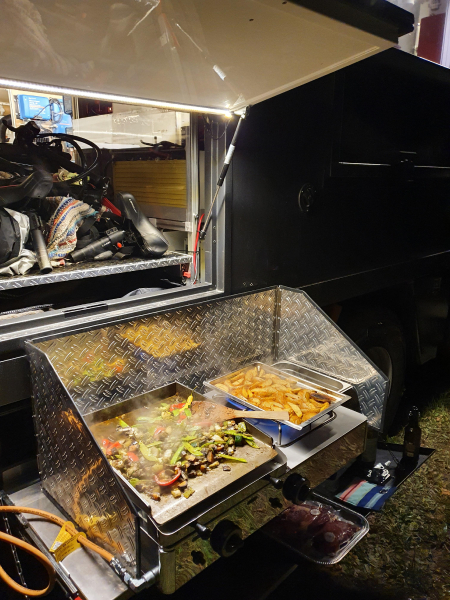

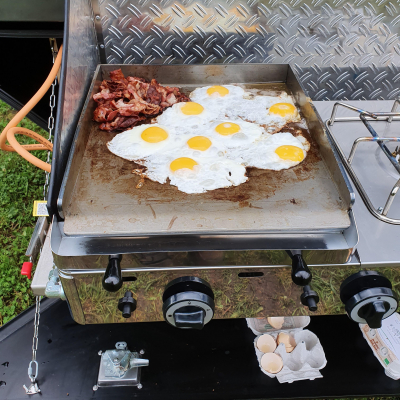

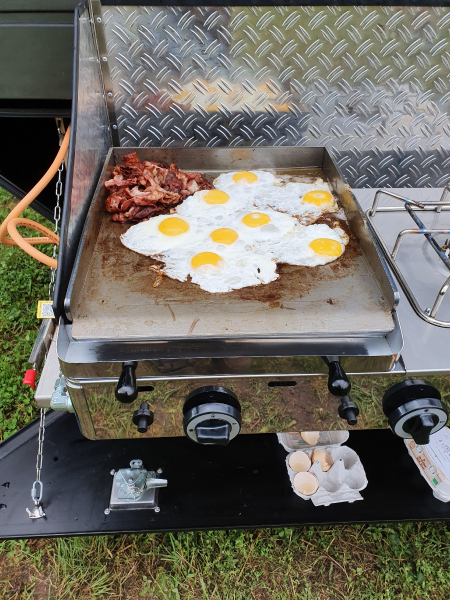

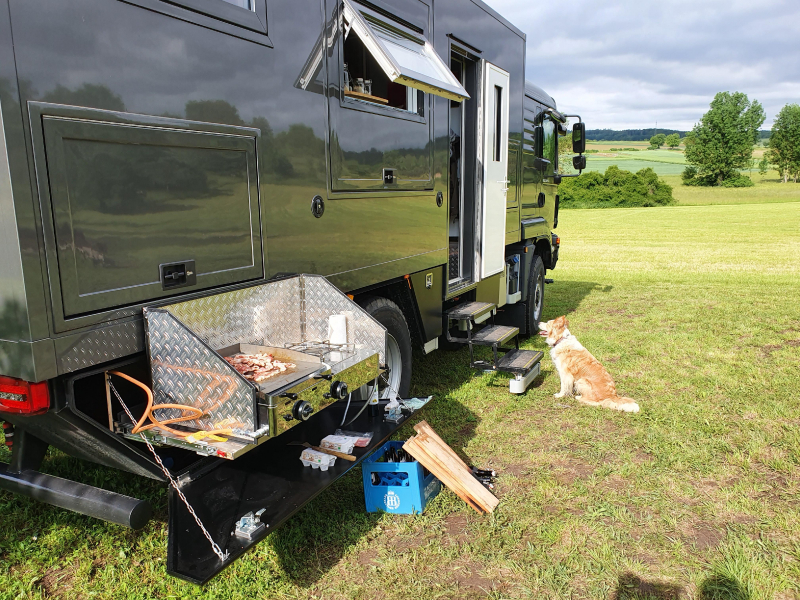

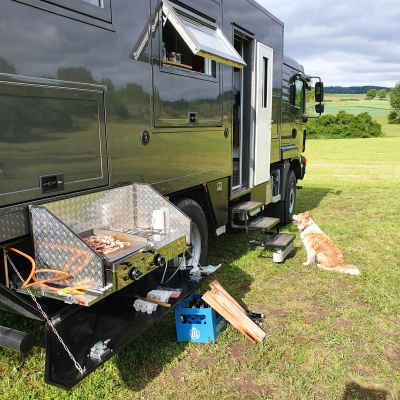

| Außenkochstelle | Große ausziehbare Aussenkochstelle mit Gastrokocher mit Gas-Bratplatte und Hochleistungskochstelle für die großen Töpfe, ferner einen Oz-Pig für Dutchoven und Grillen |
| Markise | Segel mit Abspannung über Airline-Schiene über Aussenkochstelle |
| Sonstiges | |

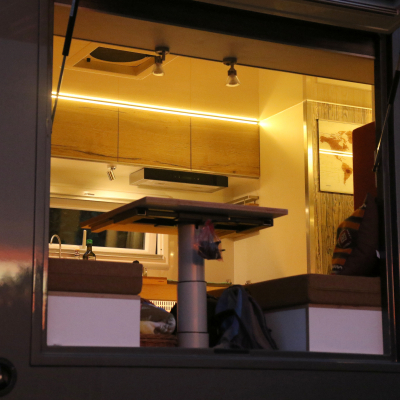

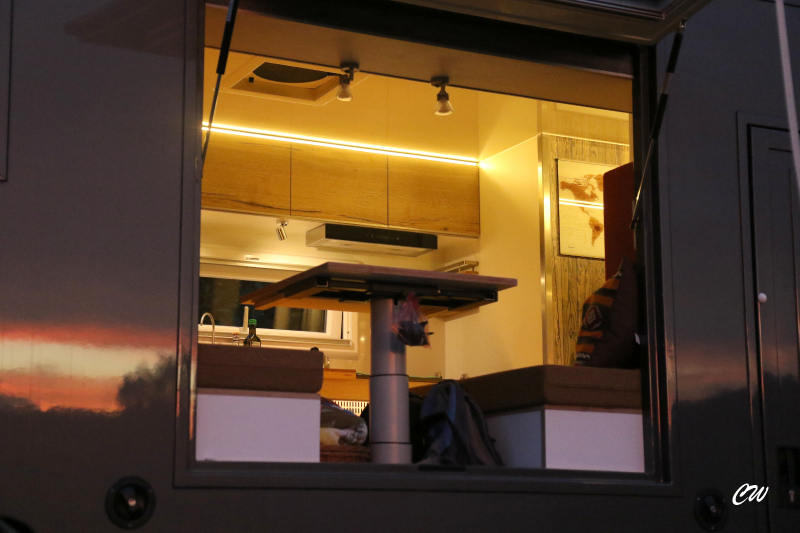

| Große Klappe an der Sitzgruppe zum Öffnen, dadurch sitzen wir quasi im Freien mit Überdachung (vgl. Bimobil-Klappe, nur größer). | |
