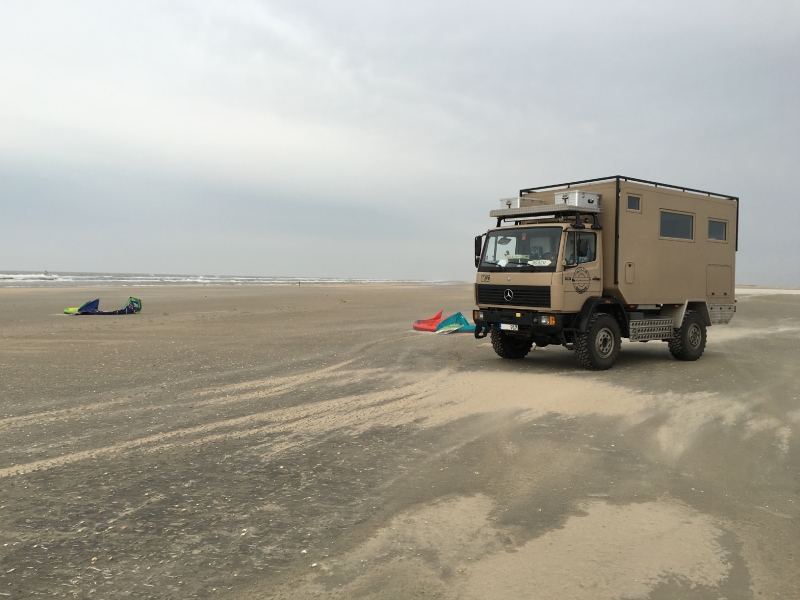

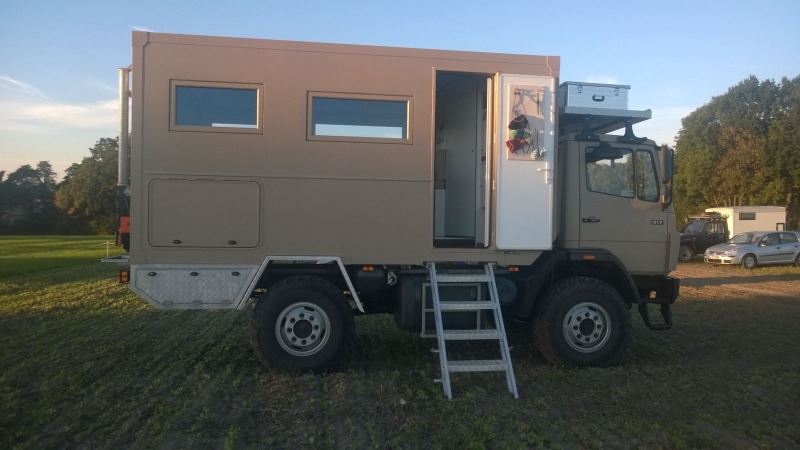

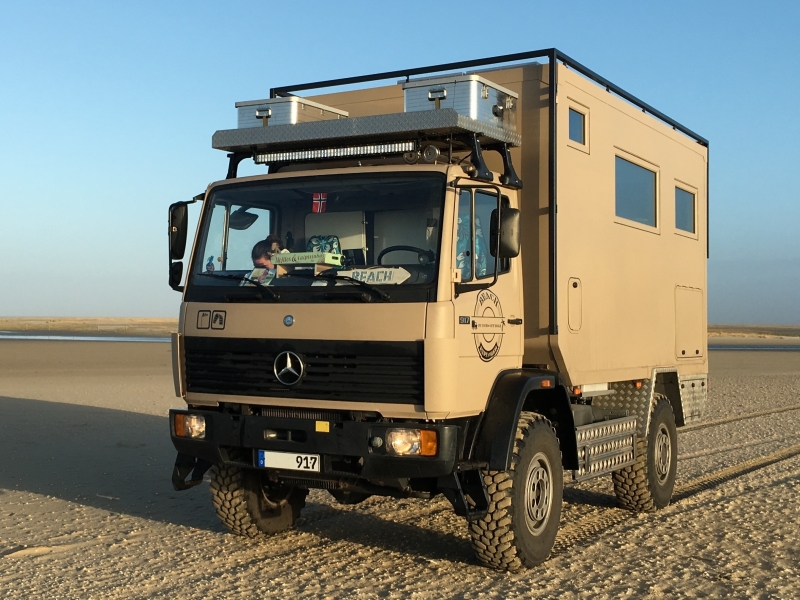

Beach Explorer von Josi & Marco

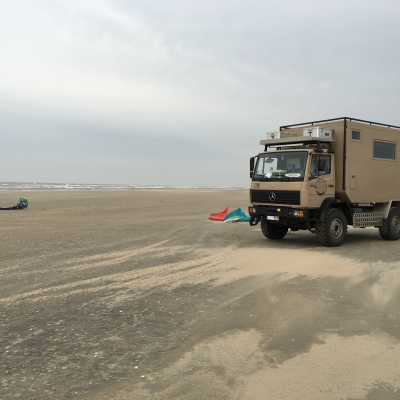

Da wir oft zum Kitesurfen an diversen Stränden unterwegs sind, ging es irgendwann mit unserem normalen Wohnmobil nicht mehr weiter. Auf der Suche nach einem Allrad-Wohnmobil von der Stange oder auf dem Gebrauchtmarkt sind wir nicht fündig geworden, so dass wir uns relativ schnell dazu entschlossen haben, selbst einen LKW umzubauen. Wichtige Punkte waren dabei: nicht über 7,5t, Stauraum für die Sportausrüstung, Außendusche, mindestens genauso autark bleiben wie mit dem alten Mobil, Backofen für die Brötchen und KCT-Fenster.

Allgemeine Angaben

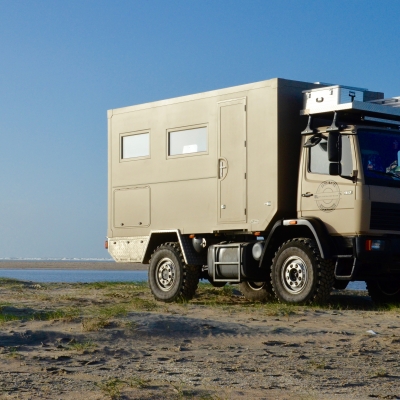

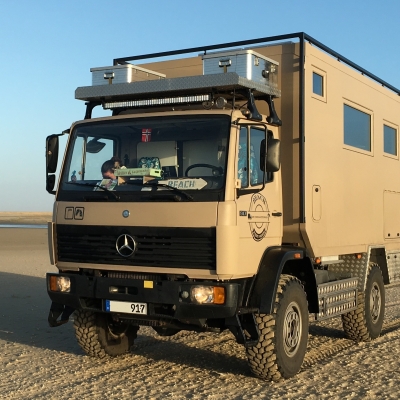

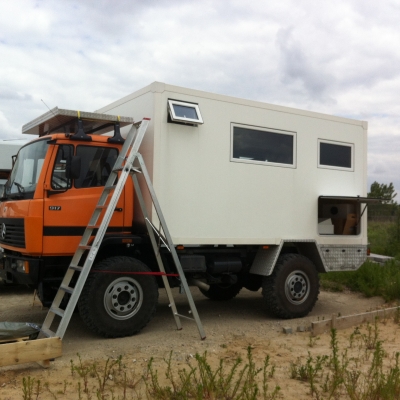

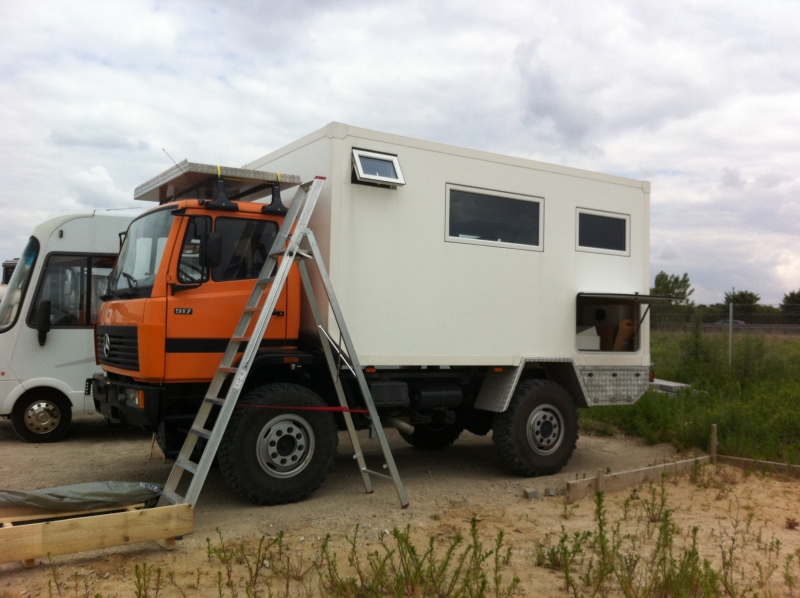

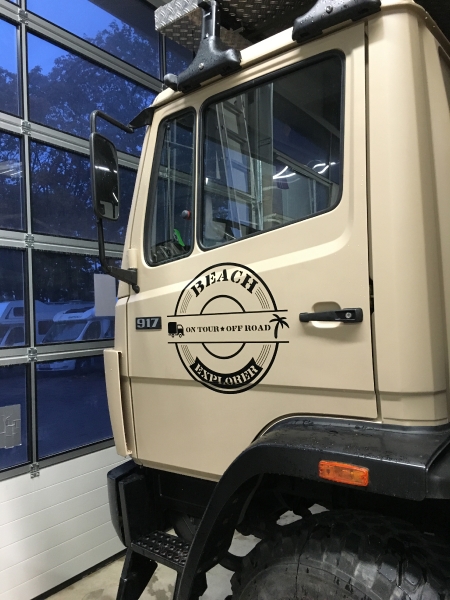

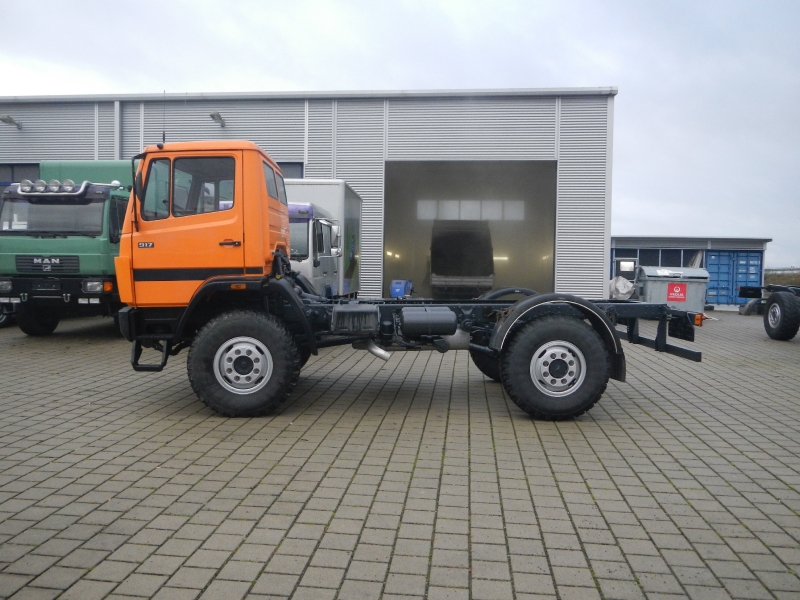

Fahrzeughersteller und Typ Mercedes 917 AK
Name des Halters Marco
Webseite www.beachexplorer.wordpress.com
Baujahr 1995
Fahrzeug steht zum Verkauf? Nein

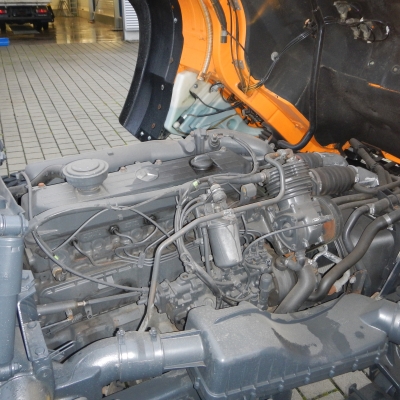

Motor

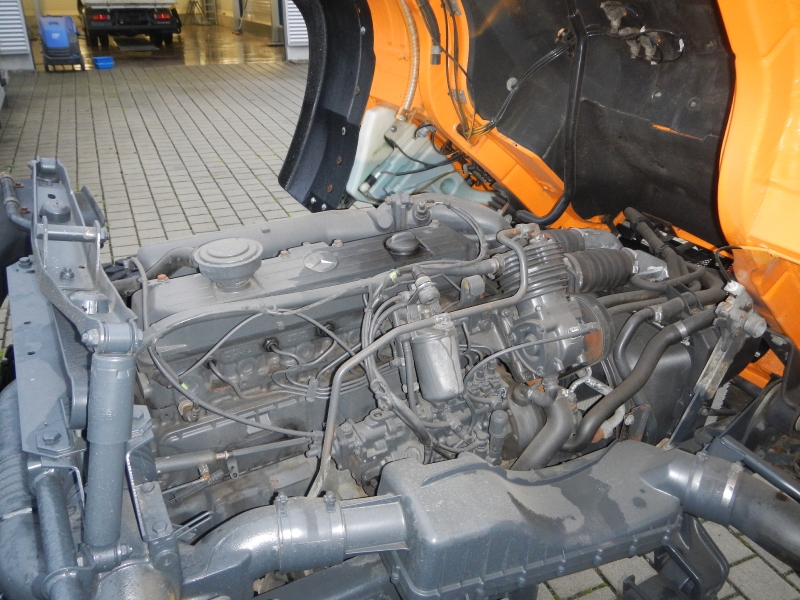

Motortyp OM 366 LA
Hubraum 5,9 Liter
Zylinderzahl 6
Motorleistung in PS 170 (125 kW)
Drehmoment 575 Nm

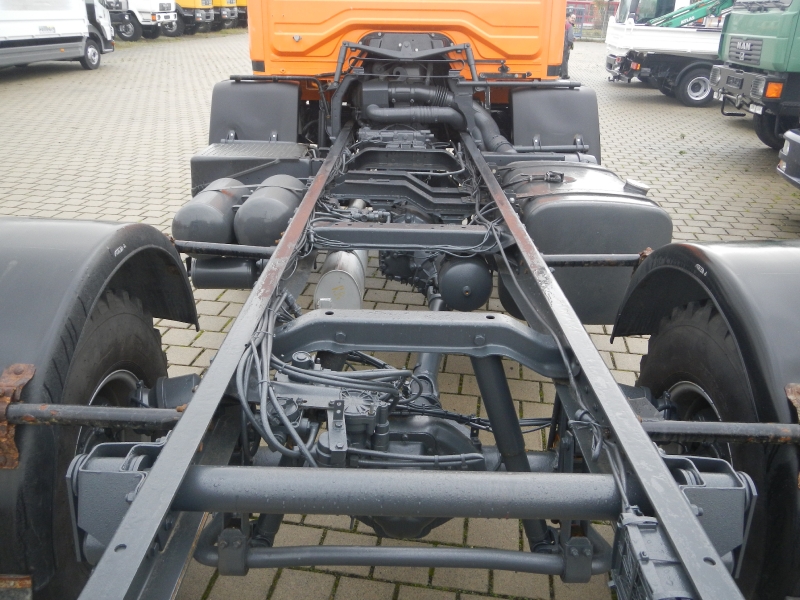

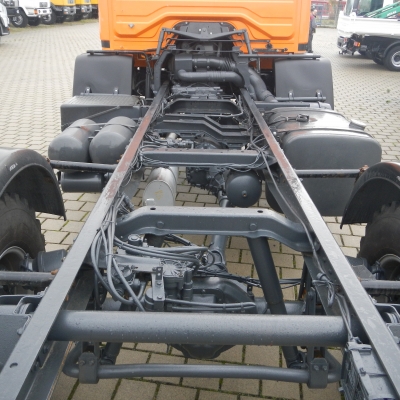

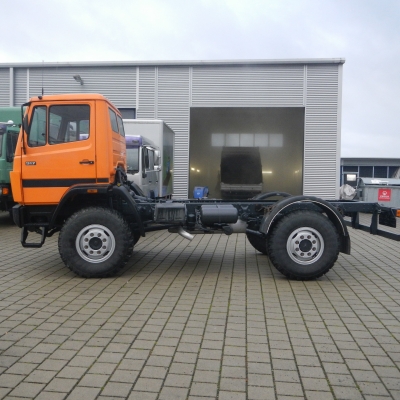

Fahrgestell

Radstand 3,09
Anzahl der zugelassenen Sitze 2 (3)

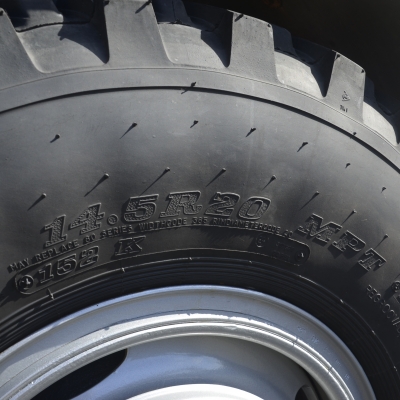

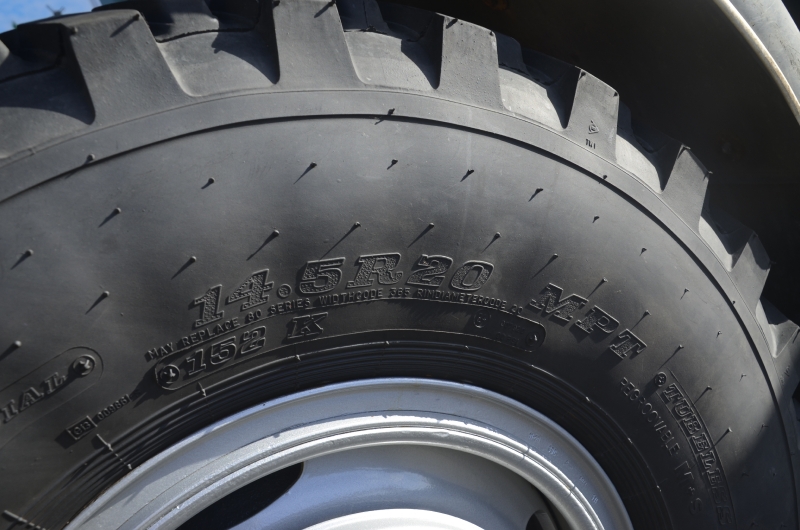

Reifengröße 14,5 R 20 (365/80 R20)
Felgen 11.00-20
Reifenart Dunlop MPT SP8
Tankkapazität 300 Liter
Dieselfilter Nein
Sonstiges

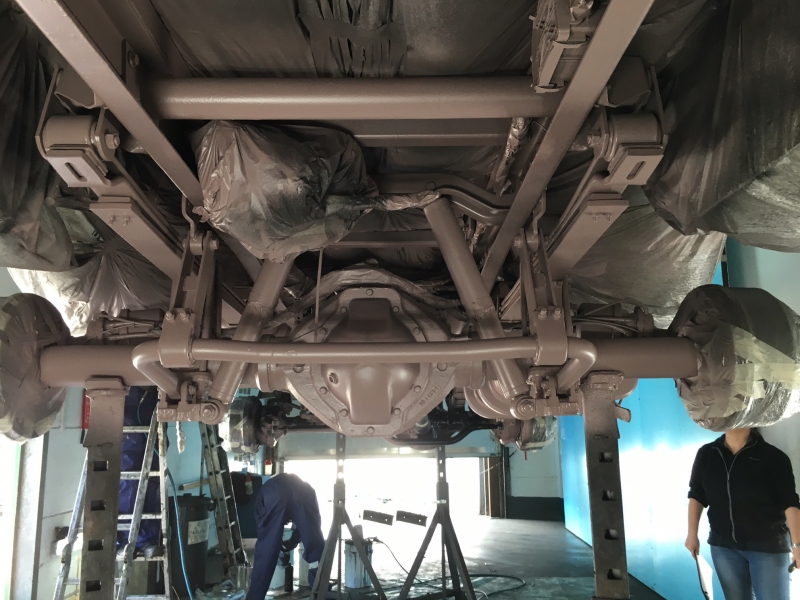

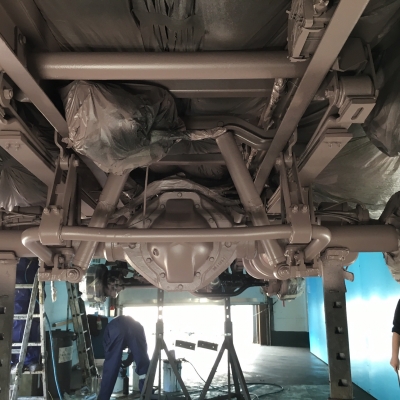

Korrosionsschutzbehandelt vom Rotschutzexperten Timemax

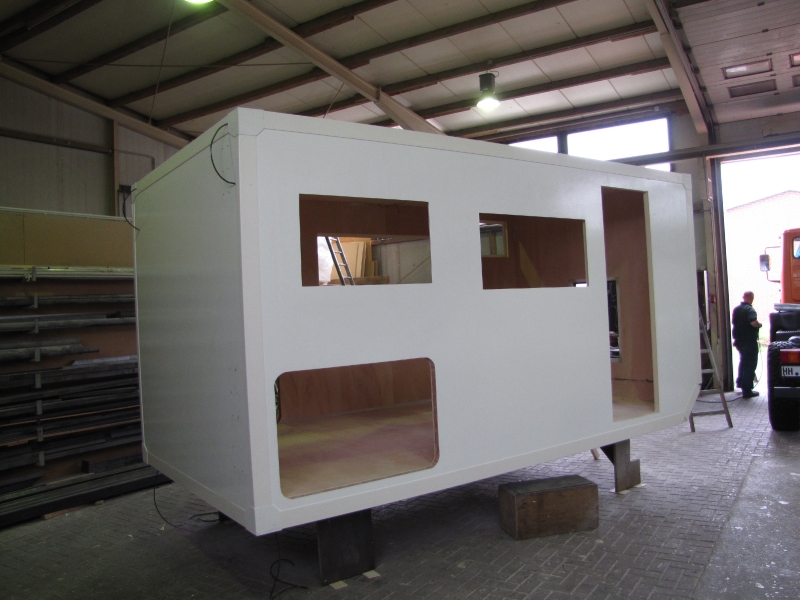

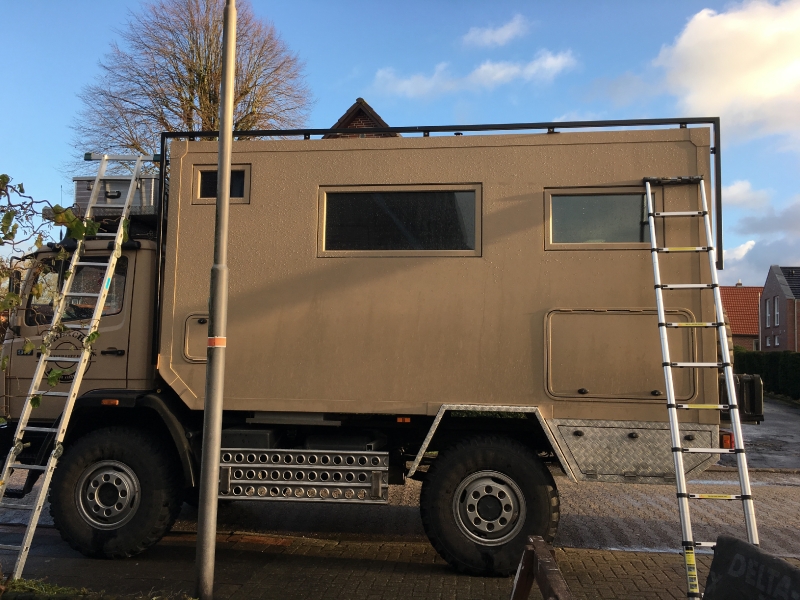

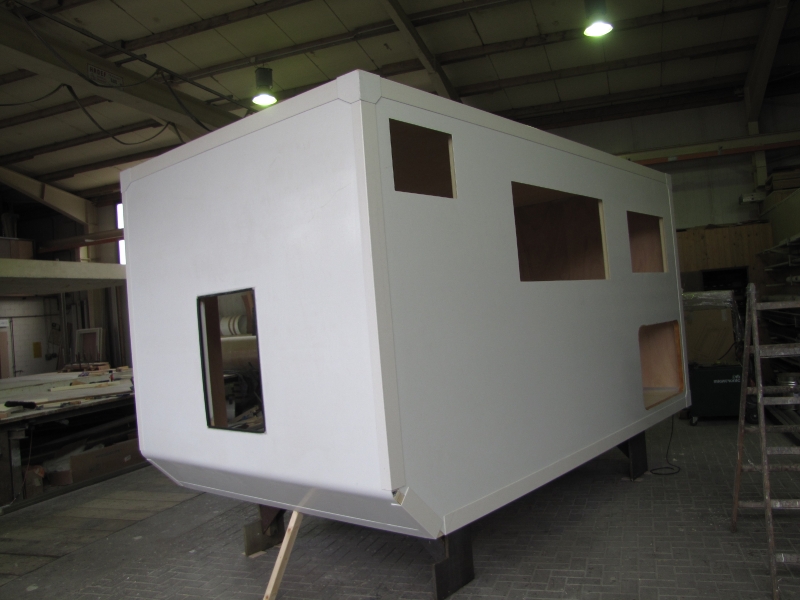

Aufbau

Aufbauhersteller Der Fehntjer

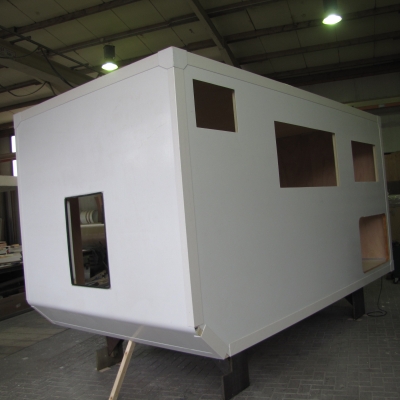

Kabinenmaße (Innen) LBH 4,30m x 2,25m x 2,07m
Kabinenmaße Abmessungen (außen) LBH 4,44m x 2,36m x 2,18m

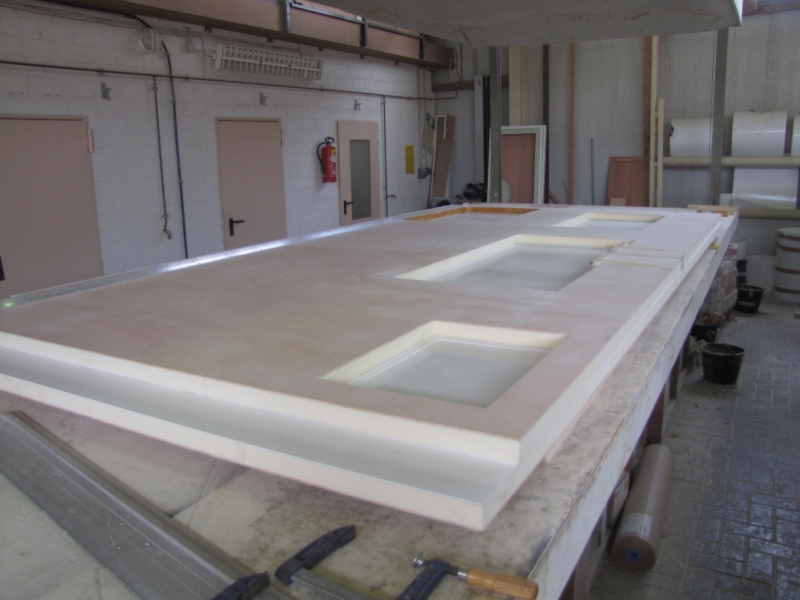

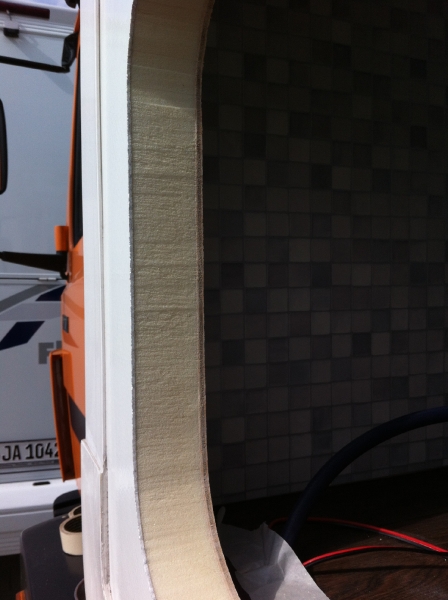

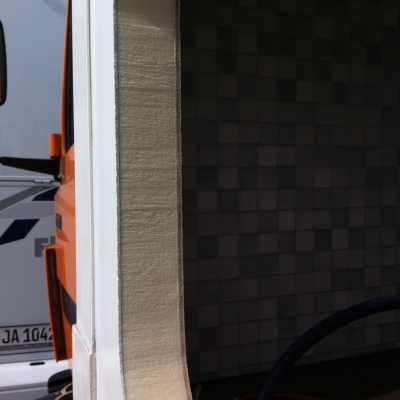

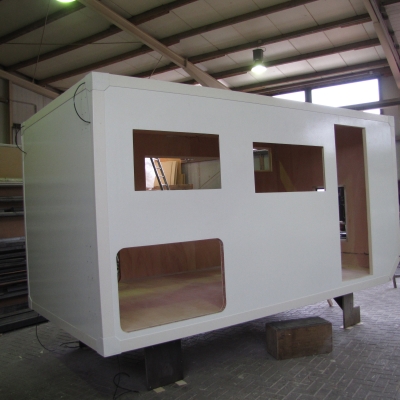

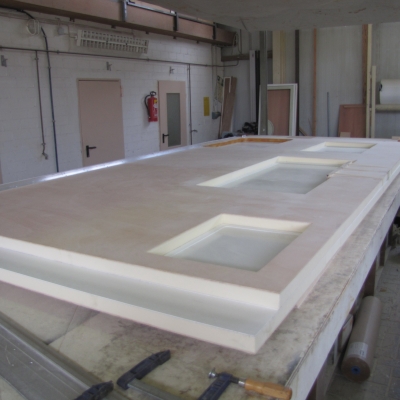

Material der Kabine Sandwich aus 2mm GFK gewebeverstärkt / 45mm PU-Hartschaum/ 5mm Sperrholz
Art und Stärke der Dämmung 45mm PU-Hartschaum
Anzahl der Schlafplätze 2 + 1

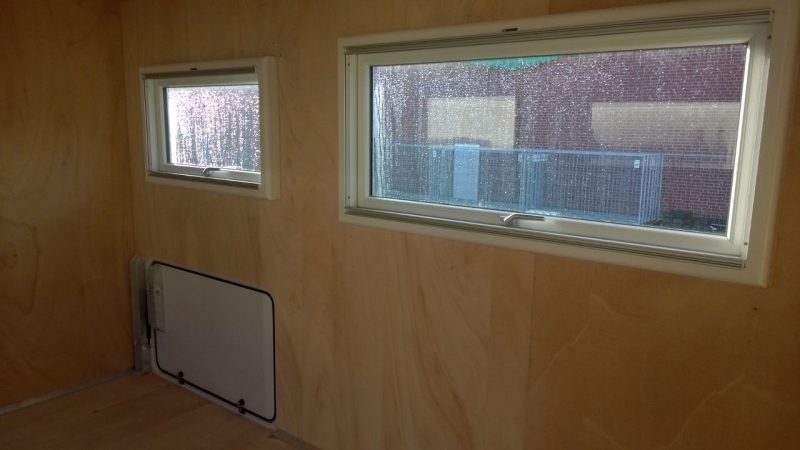

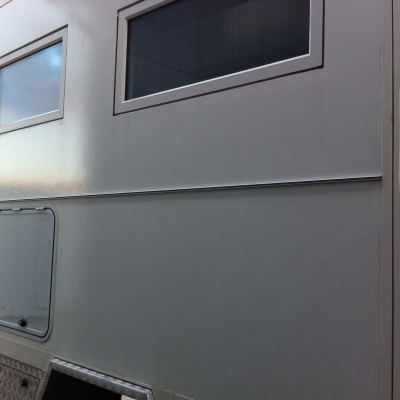

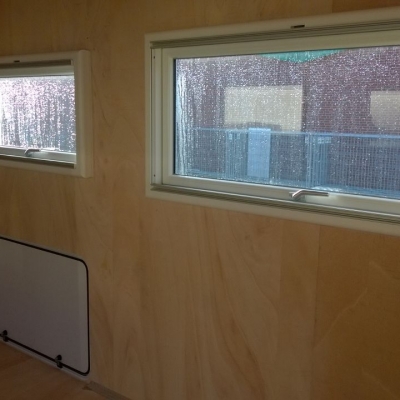

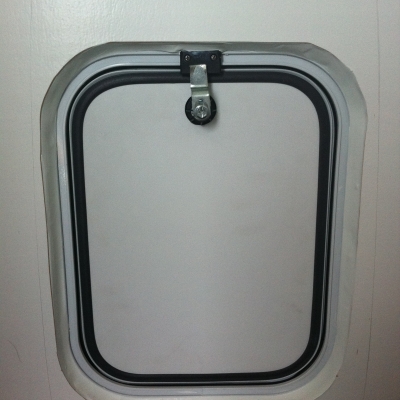

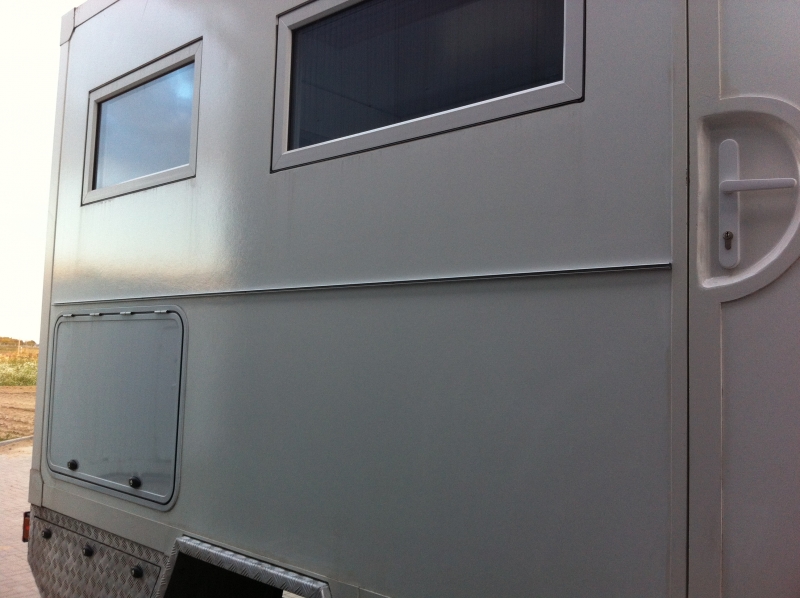

Fenster 5 KCT
Zwischenrahmen Rautenlagerung (4-Punkt)
Sonstiges
Die spätere Lackierung erfolgte in RAL 1019 seindenmatt

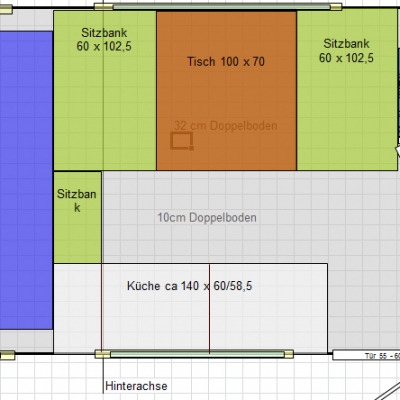

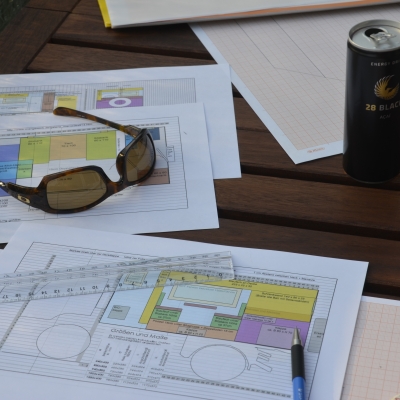

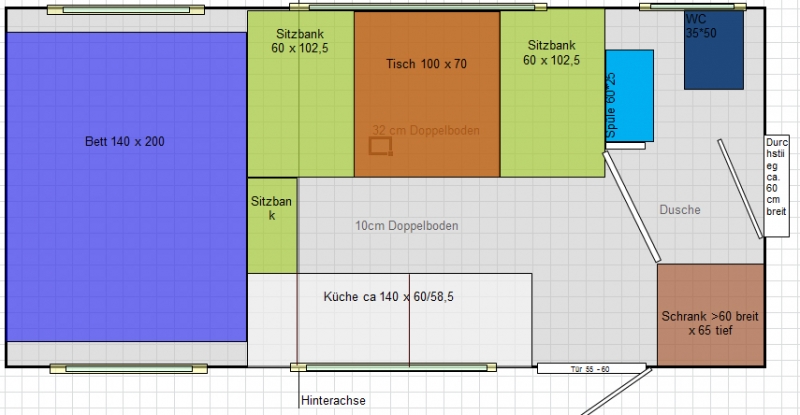

Grundriss

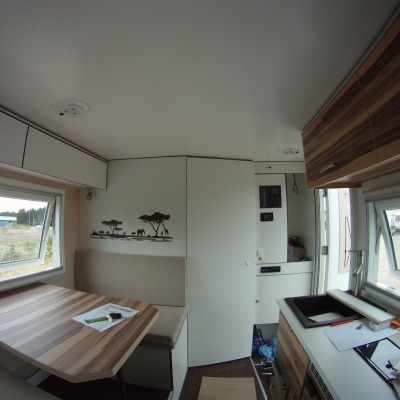

Erläuterung Grundriss

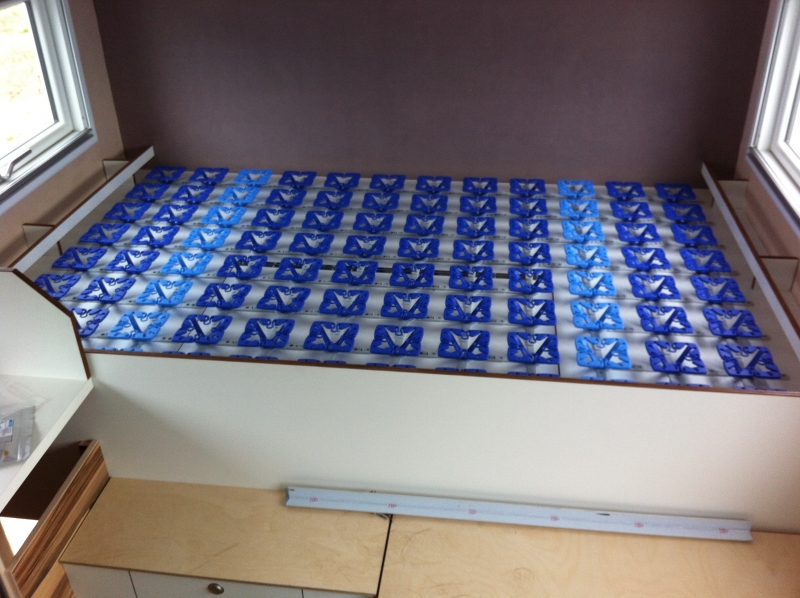

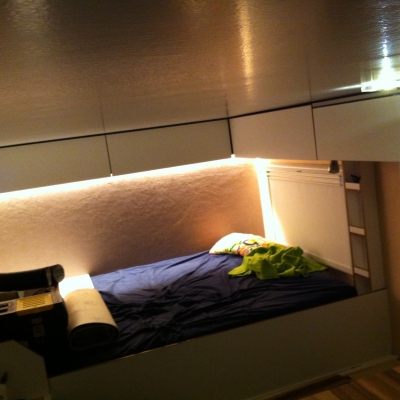

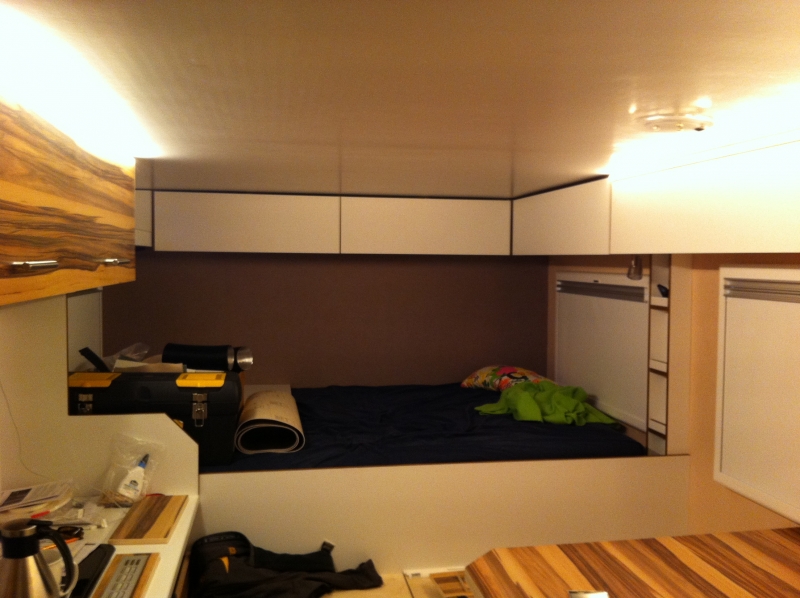

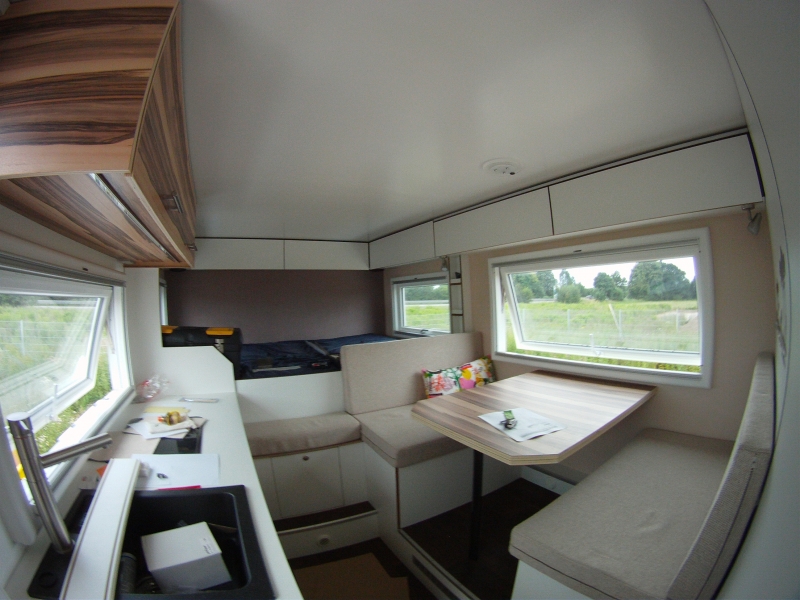

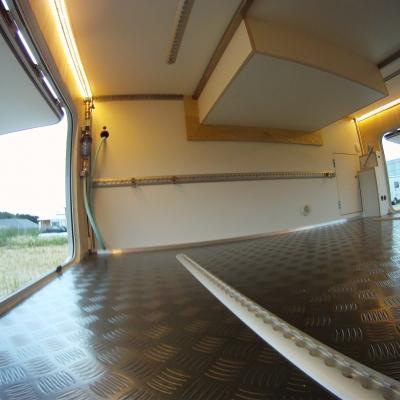

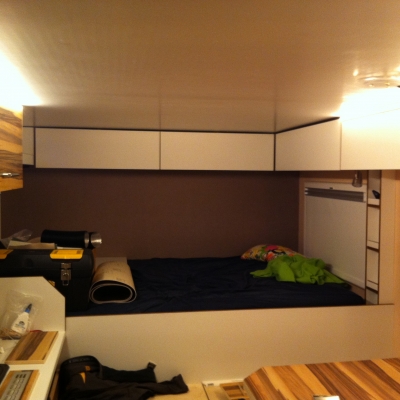

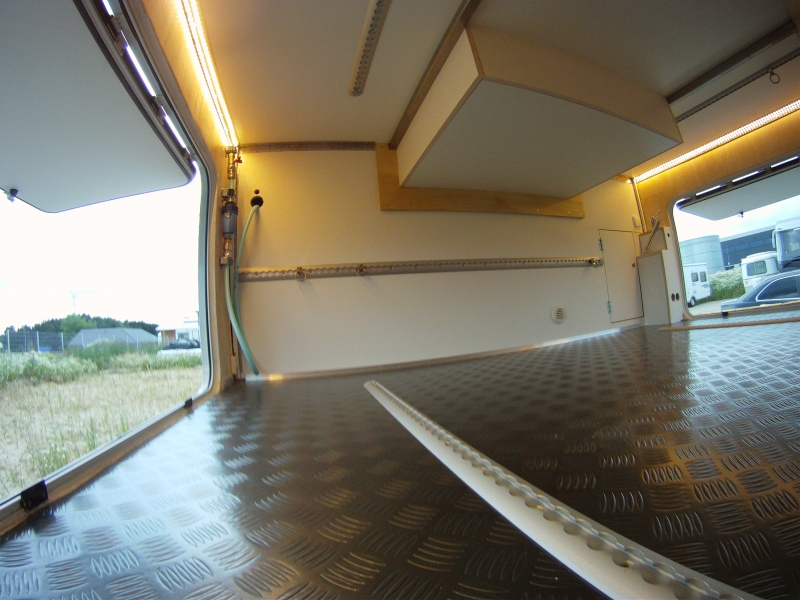

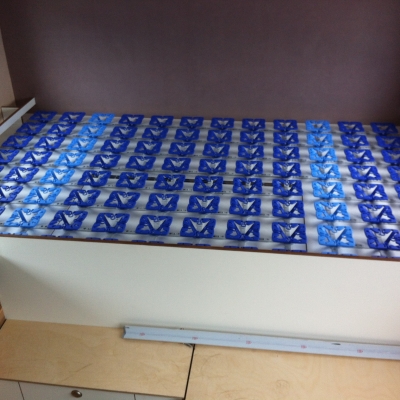

- Ein Heckbett 140cm x 200cm über einer großen Heckgarage (beidseitig zugänglich über 120cm x 70cm große Klappen). Ein schmaler Sitz mit Polster vor dem Bett dient sowohl als Aufstieg als auch als Notsitz oder zum Beine lang machen.

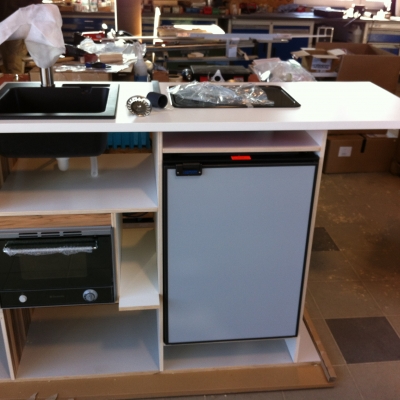

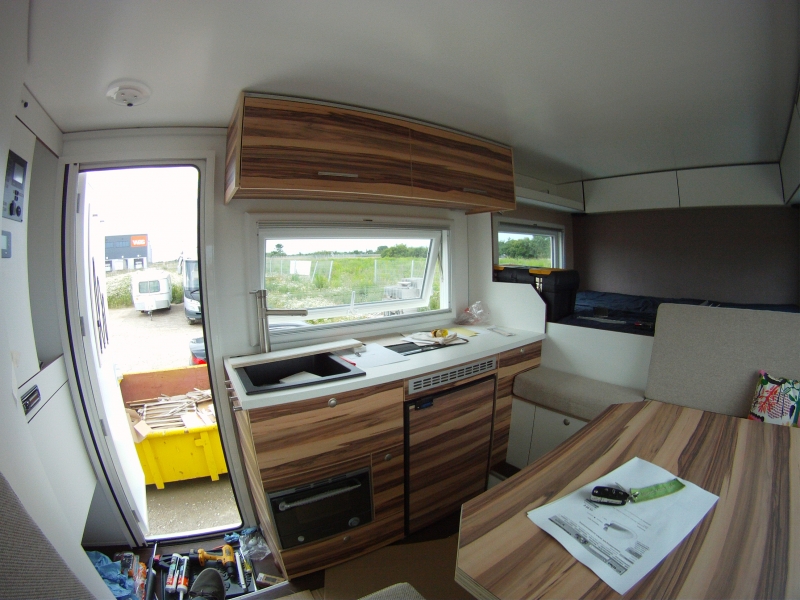

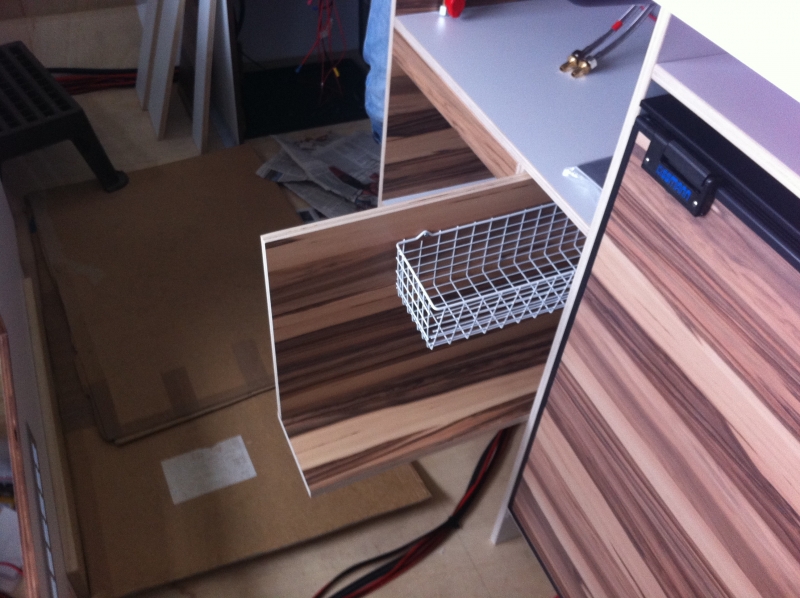

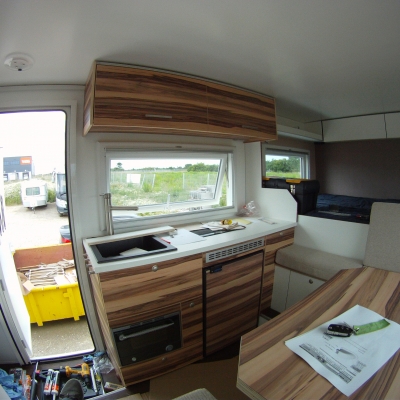

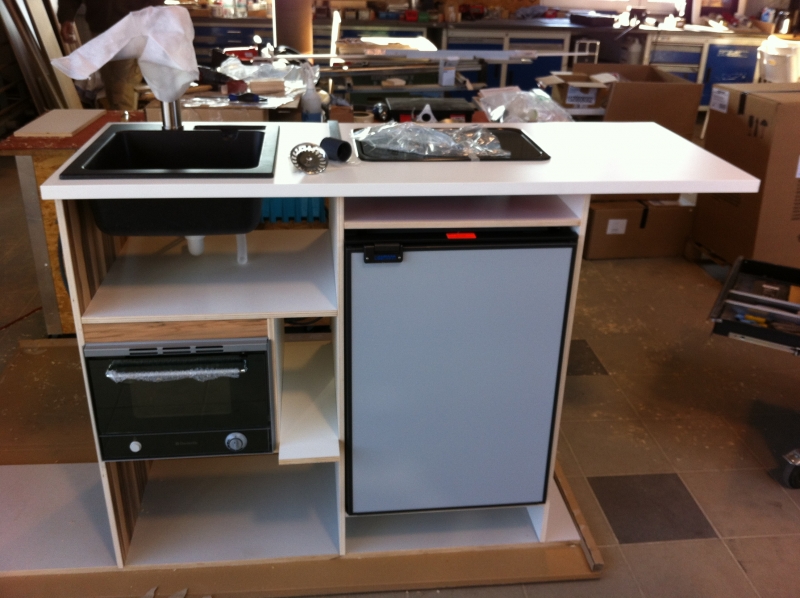

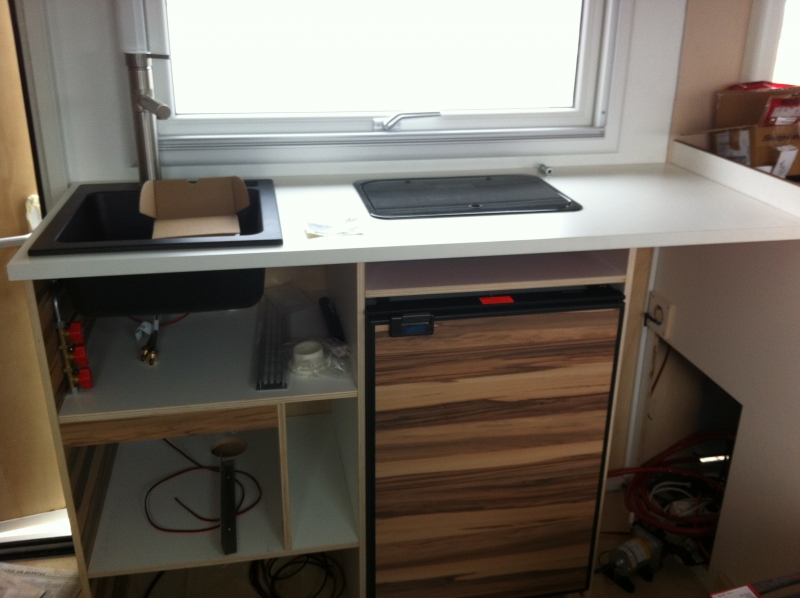

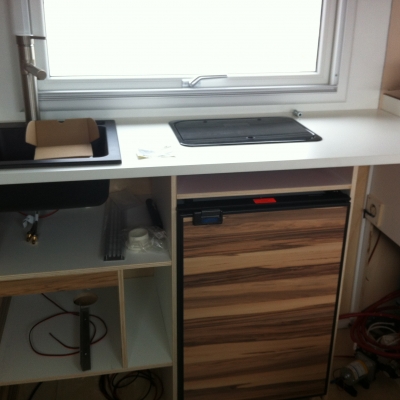

- Rechts Küchenzeile mit großem Kompressorkühlschrank, Gasbackofen, Gaskochfeld, Apothekerschrank und weiteren Staumöglichkeiten

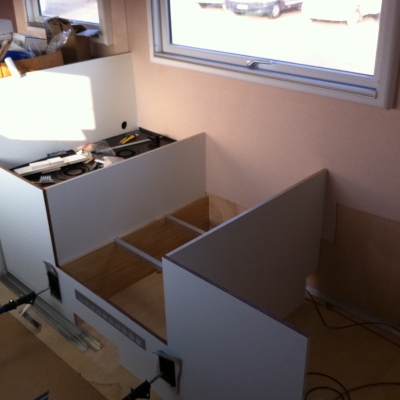

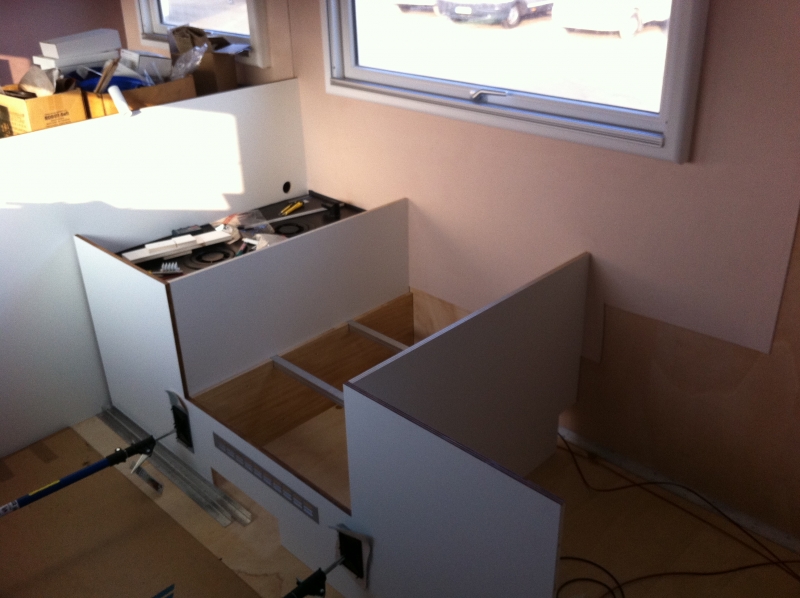

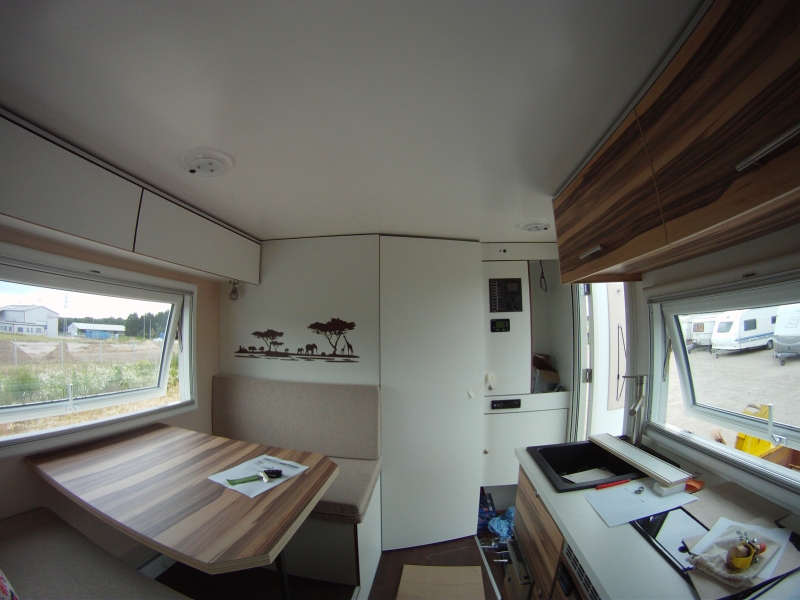

- Links Dinette für 4 Personen

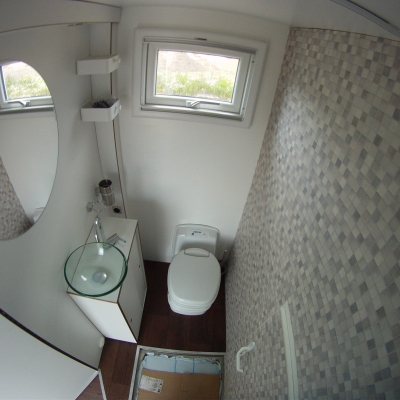

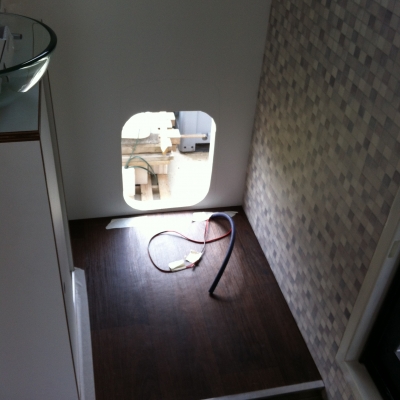

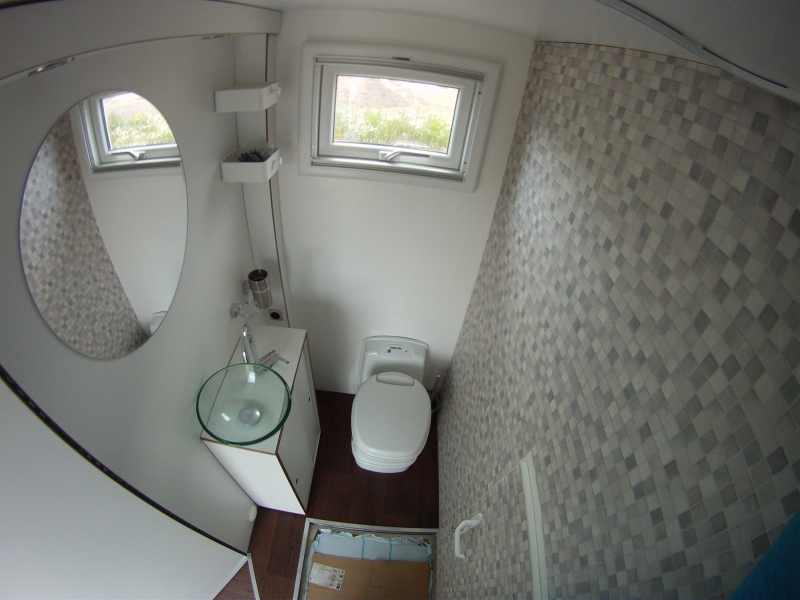

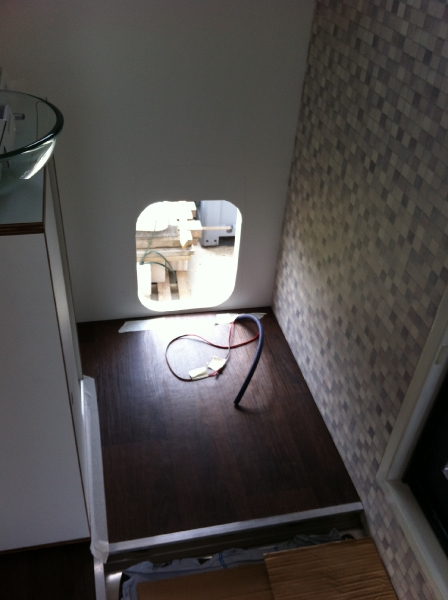

- Im Bug großes Bad mit Durchgang zum Fahrerhaus und Dusche 83x63 cm

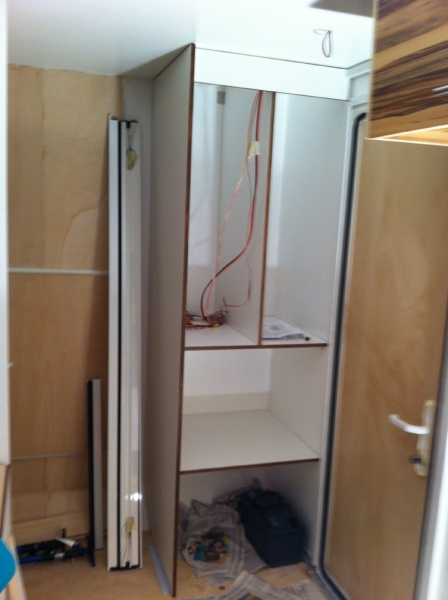

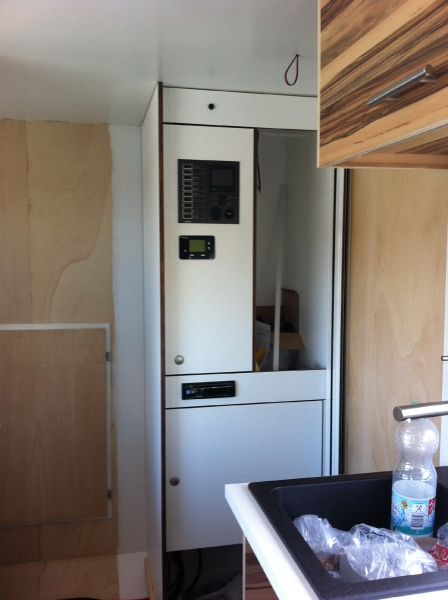

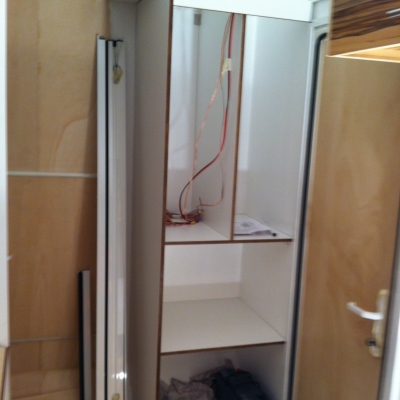

- Rechts vorne großer Schrank für Elektrik, Garderobe und Stauraum.

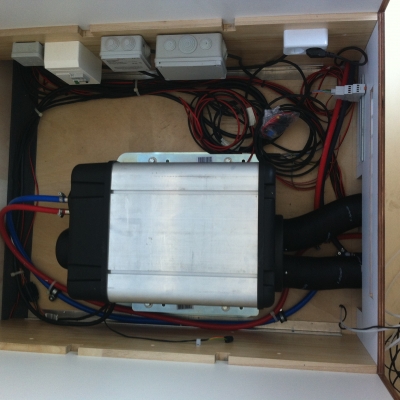

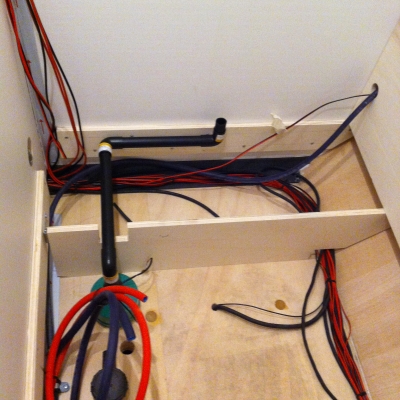

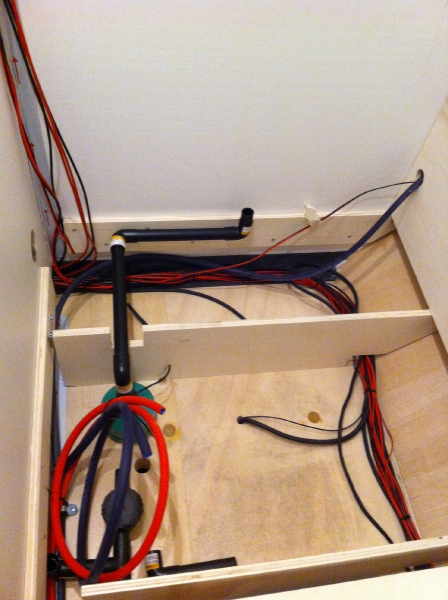

- Im Wohnbereich 10cm Doppelboden für Kabel und Rohre, unter dem Tisch 32 cm Doppelboden für Heizung und 220V- Installation, im Bad 22cm Doppelboden für Abwasserrohr, SOG entlüftung nach unten usw..

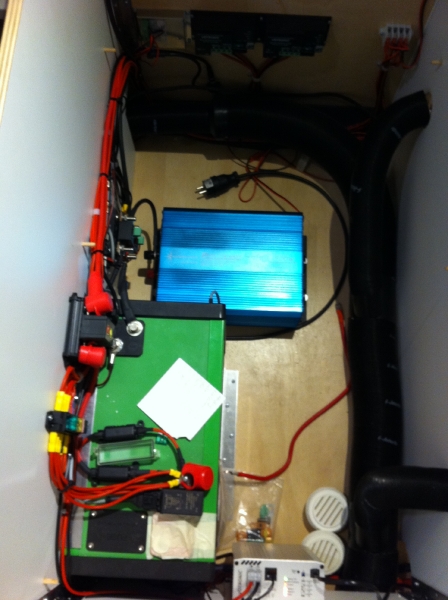

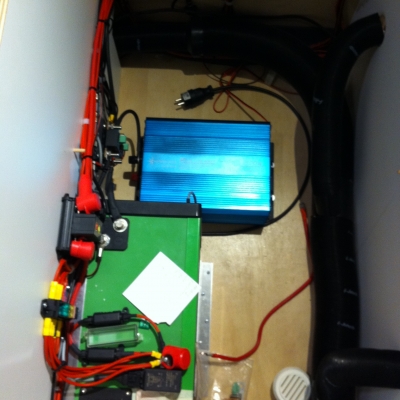

Der Frischwassertank befindet sich unter der hinteren Sitzbank, die Batterie, Laderegler, Wechselrichter, Solarlladeregler sowie ein weiterer Stauraum usw. befinden sich unter der vorderen Sitzbank.

Möbelbau

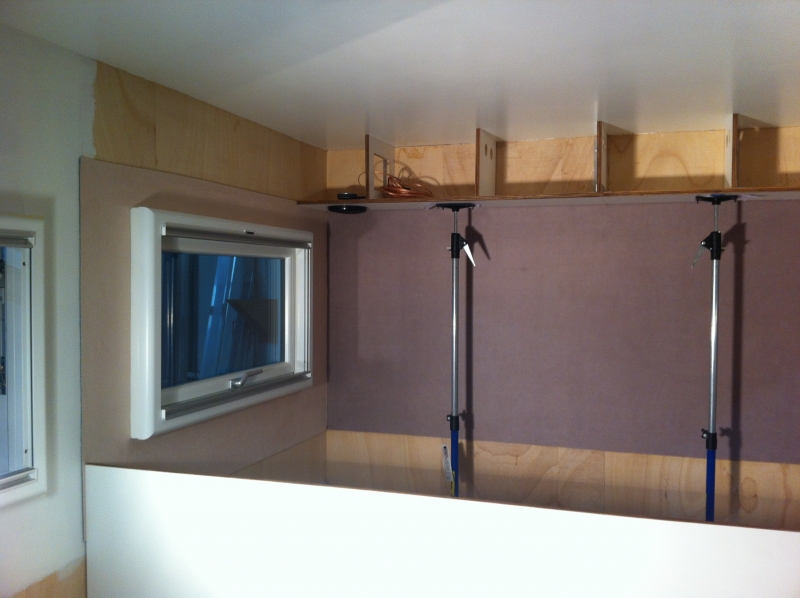

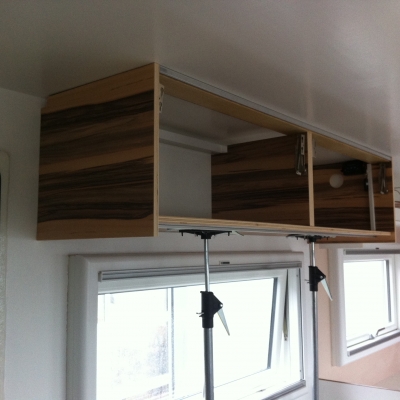

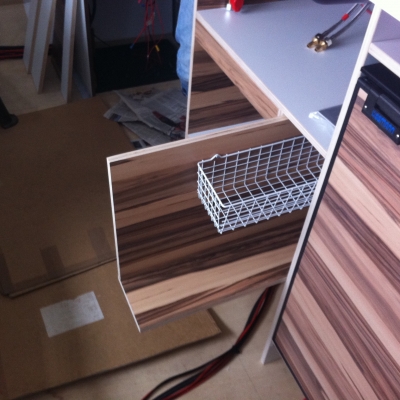

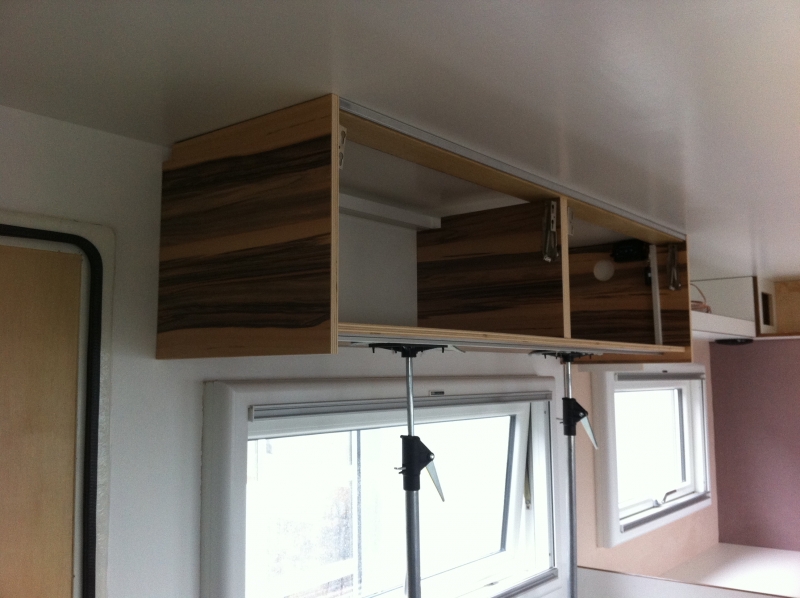

Material des Möbelbaus 15mm Pappelsperrholz
Sonstiges
Sichtbare Bereiche aus furniertem Pappelsperrholz, unsichtbare Bereiche oder Verstärkungen aus sehr leichtem 18 mm - Paulownia-Holz.

Kocher

Kocher Cramer Black edition 2 Flammen Gaskochfeld
Gasinstallation Anschluss durch Firma Jan Bahrs
Sonstiges

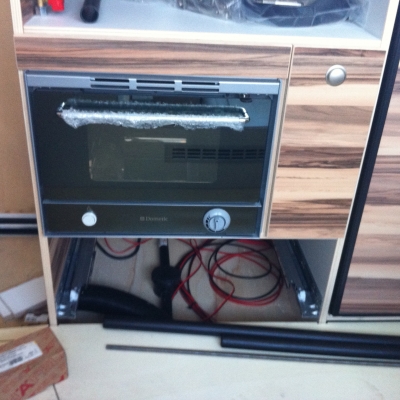

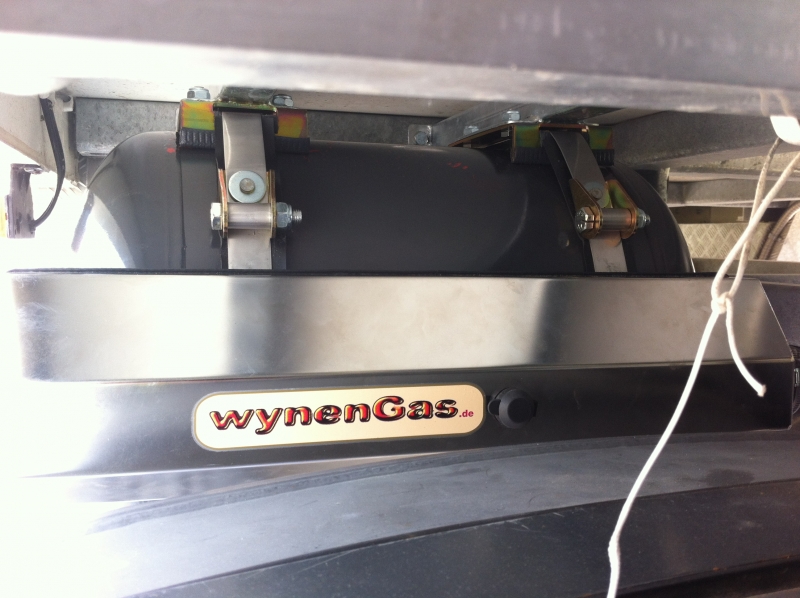

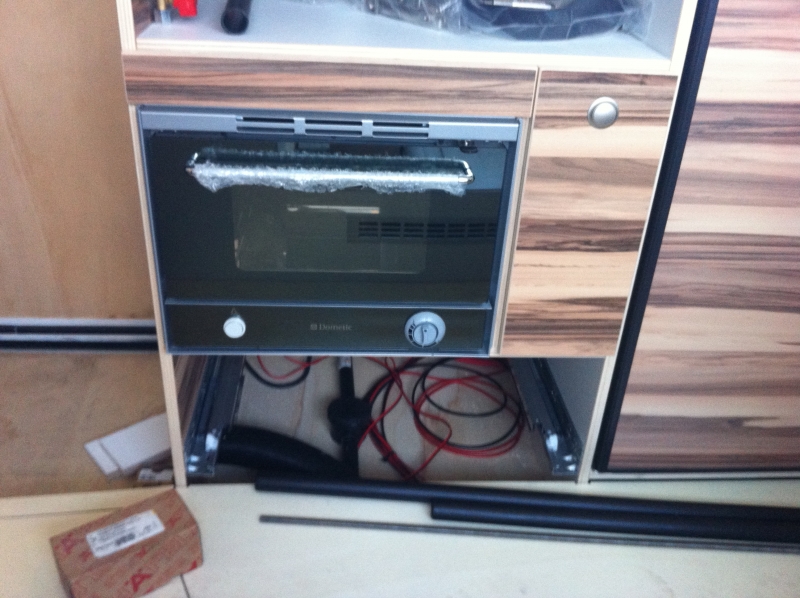

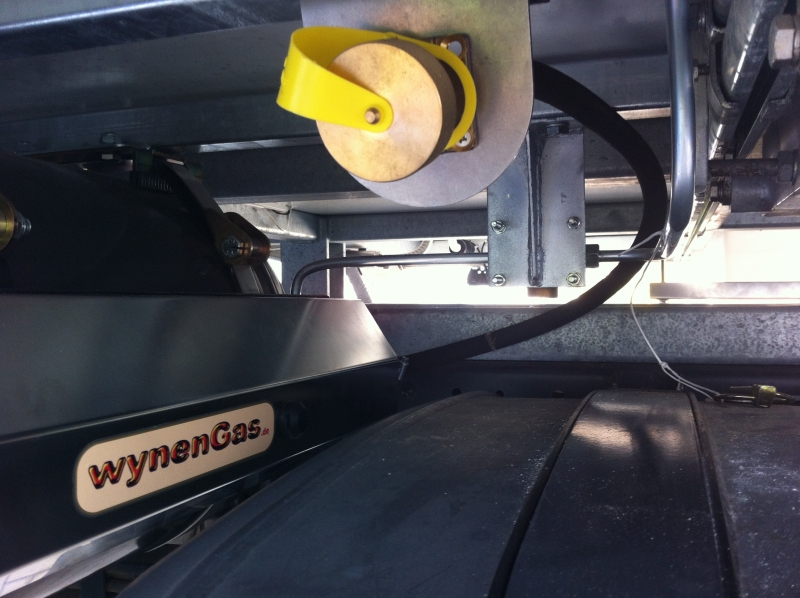

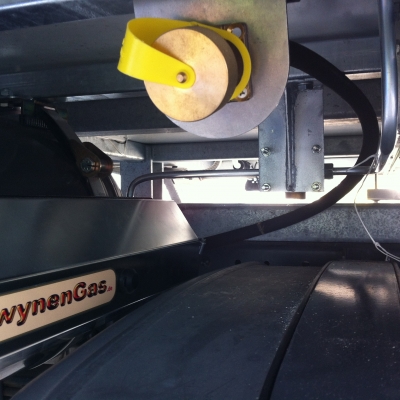

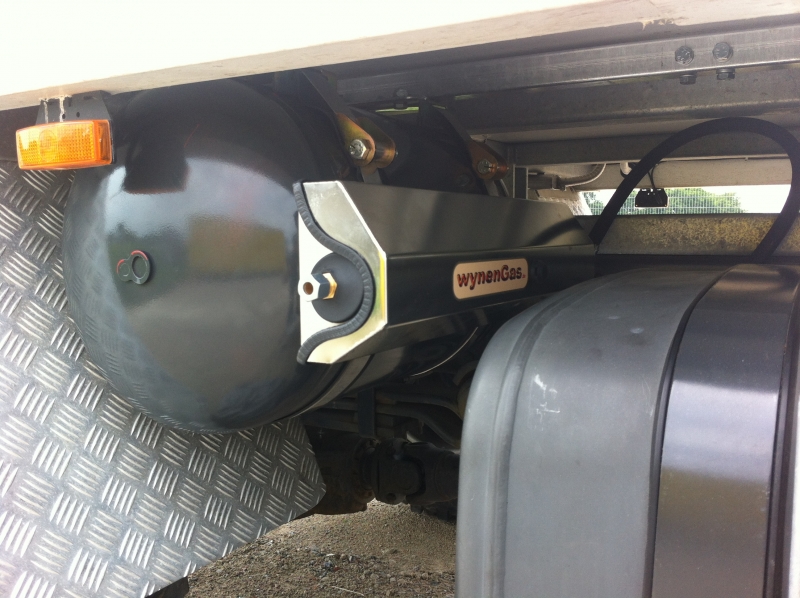

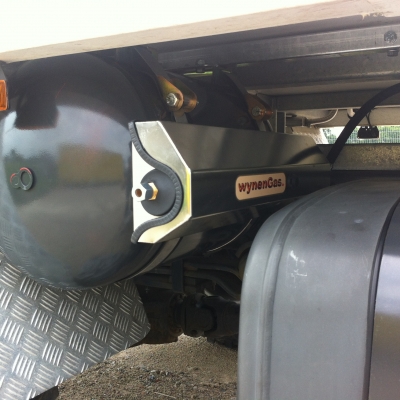

Gasfesttank 50Liter von Wynengas, Gasfilter, Backofen Dometic CRAMER CMBOA

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank Kissmann KB 130 ENI (Kompressor)
Sonstiges
Die Front wurde mit dem gleichen Furnier wie der Rest der Küche beklebt.

Stromkonzept

Stromspannung im Chassis 24V
Stromspannung im Aufbau 12V / 220V
Ladewandler 24-12V Votronic vcc 2412-45 li
110V / 230V im Aufbau? Ja
Wechselrichter 1500 A Sinus
Sontiges

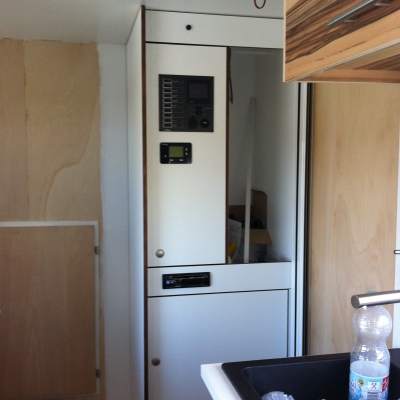

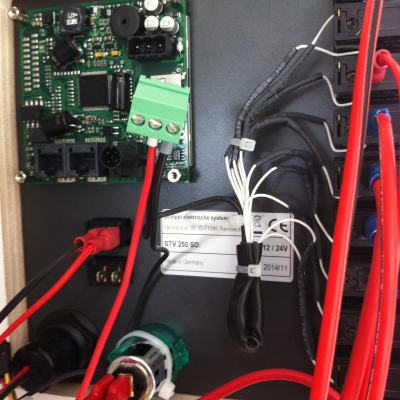

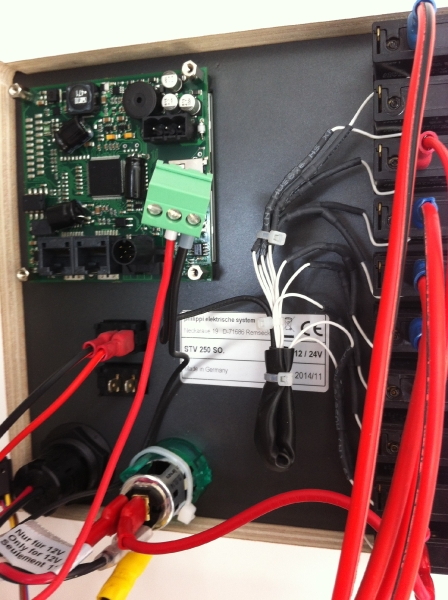

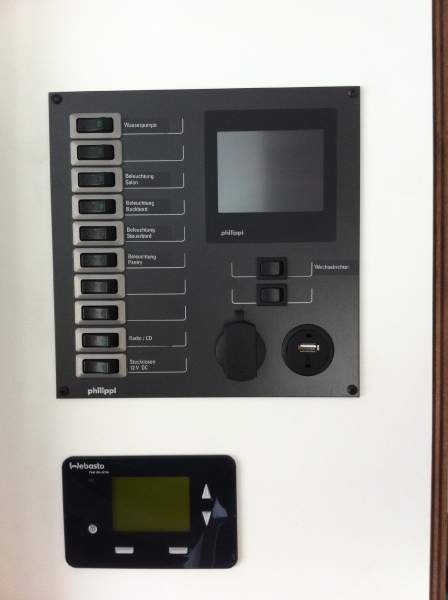

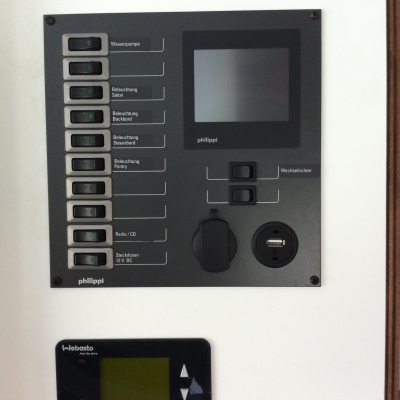

Bordüberwachung über ein System der Firma Philippi bestehnd aus einem zentralen Bedienfeld/Stromkreisverteiler (STV 250) kombiniert mit Touchpad-Systemmonitor (PSM), einem Messshunt für die Einspeisung, einem Shunt für die Entnahme, einem Tankinterface sowie einem Tankgeber (für Frischwasser) und einem Fernsteuerbaren Batterie-Hauptschalter.
Weiterhin verbaut ist ein mobiler WLAN-Router/Repeater von Huaweii.
An Dauerstrom angeschlossen ist ein GPS-Sensor der Firma INCUTEX zur Fahrzeugortung.

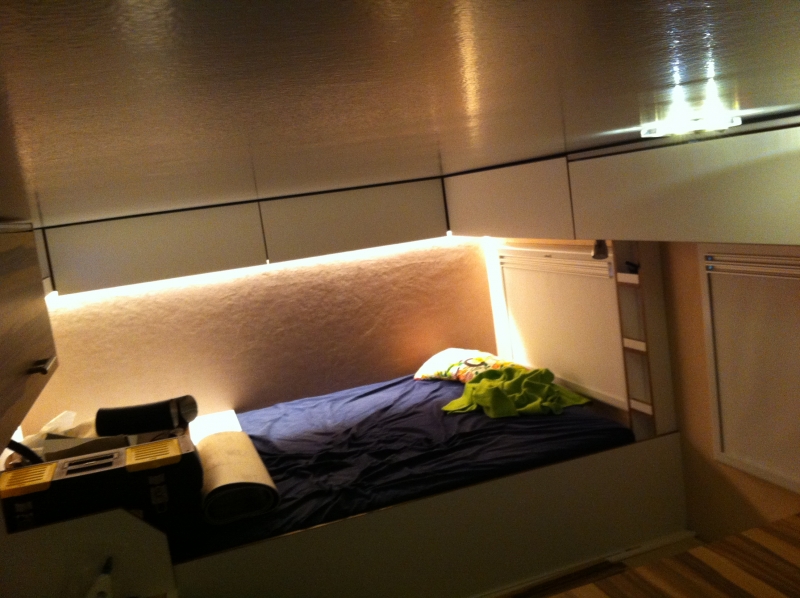

LED-Beleuchtung im gesamten Aufbau: zwei Deckenlampen jeweils in zwei Stufen schaltbar von Reimo, zwei Einbauspots im Bad, eine LED-Leiste unter dem Küchenschrank, eine LED-Leiste über dem Küchenschrank und über der Dinette, eine LED-Leiste als indirekte Beleuchtung hinter dem Hängeschrank über dem Bett, zwei LED-Leisten in der Heckgarage. Alle LED-Leisten warmweiß und über Fernsteuerung dimmbar (außer in der Heckgarage).

Batteriekapazität im Aufbau

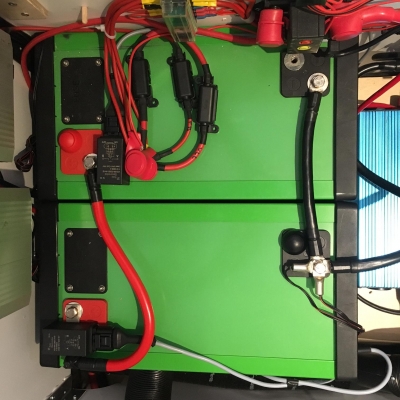

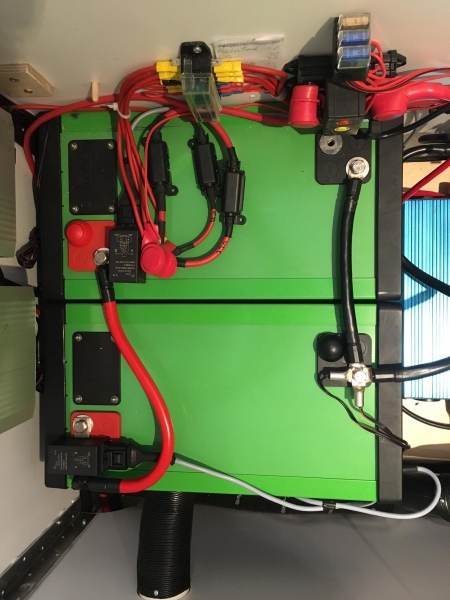

Batteriekapazität im Aufbau 2 * 160 Ah = 320 Ah
Batterietyp Super B - LiFePo4
Batterieladegerät für Aufbaubatterien Votronic Automatic Charger Pb 1240 Li
Batterieüberwachung über den Systemmonitor von Philippi

Stromgewinnung

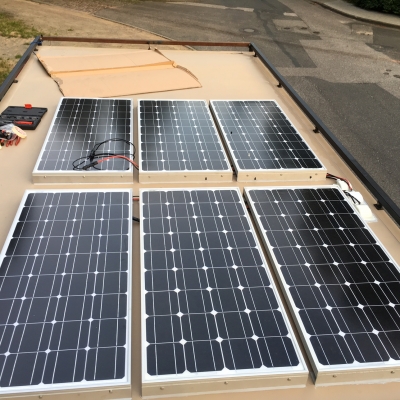

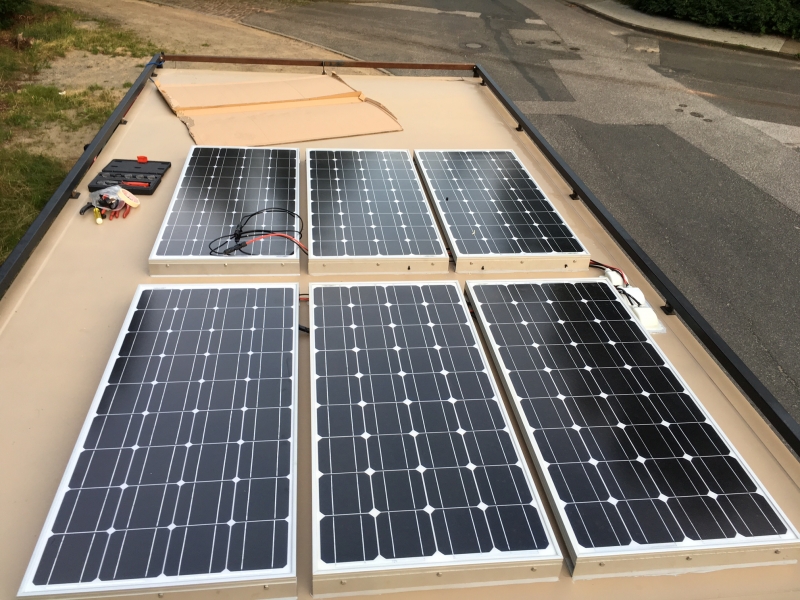

Solarkapazität Victron 6 x 100 Wp
Solarregler 2 x Votronic MPP 350 Duo Dig.
Brennstoffzelle Nein

Heizung

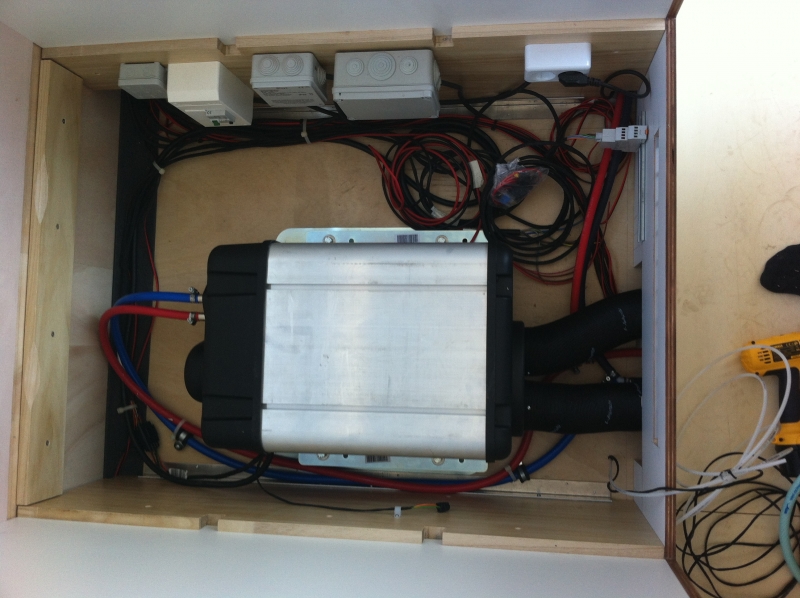

Hersteller und Typ der Heizung Webasto Dualtop Evo 8
Warmwasseraufbereitung Webasto Dualtop Evo 8
Fahrerhausheizung Serie

Gasanlage

Erläuterung Gasanlage

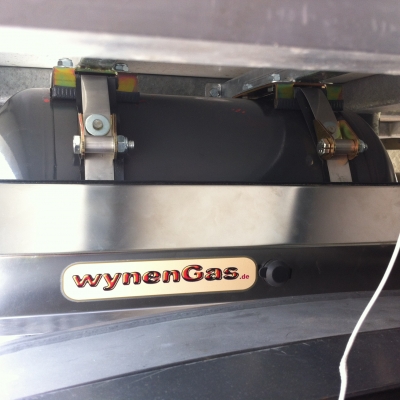

50 Liter Festtank Wynen mit Gasfilter versorgen den Kocher und den Backofen.

Wassersystem

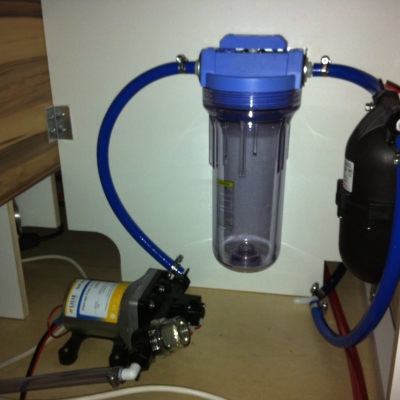

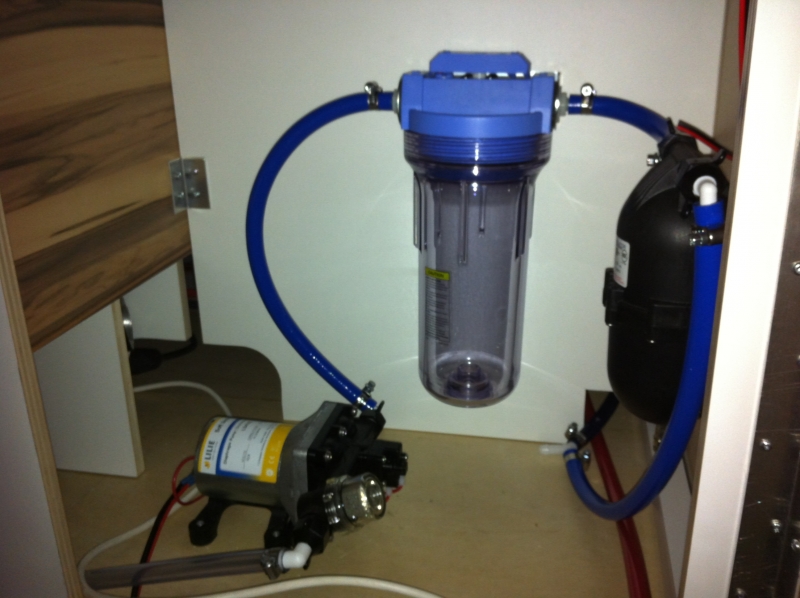

Wasserfiltersystem Lilie Biolit Aktivkohlefilter auf der Entnahmeseite, WM-Aquatec Inlinefilter für die Tankbefüllung
Volumen der Frischwassertanks 1 x ca 310 Liter Maßanfertigung der Firma Tanknologie
Volumen der Abwassertanks 1 x 75 Liter Standardtank von Reimo
Sonstiges
Shorflu Druckwasserpumpe LS4142 und Lilie Ausgleichbehälter
Der Betankungsschlauch mit dem Inlinefilter ist durch die Heckgarage erreichbar, das spart ein weiteres Loch im Aufbau.

Toilette

Hersteller und Art der Toilette Thetford CS 200
Kapazität Fäkalientank 21 Liter?

Anbauten

Heckträger kleiner Heckträger für Reservekanister und Reserverad

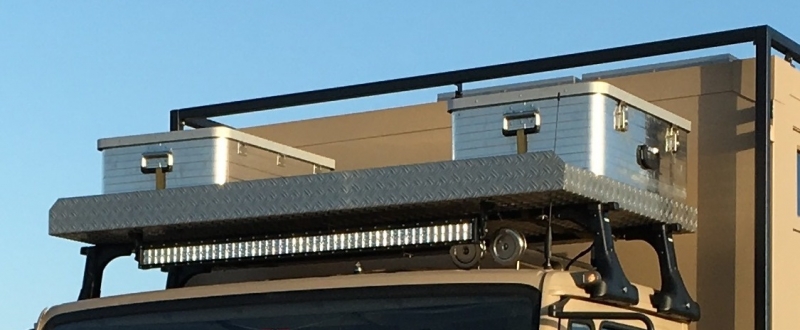

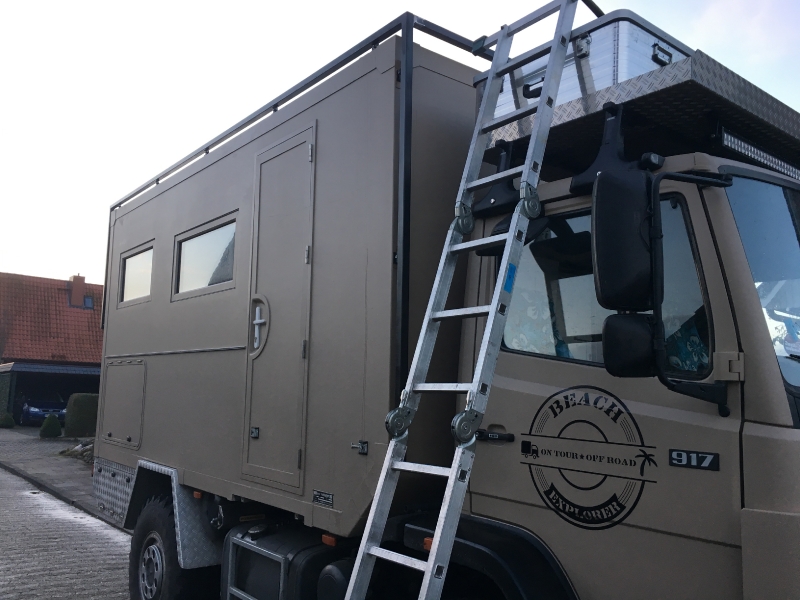

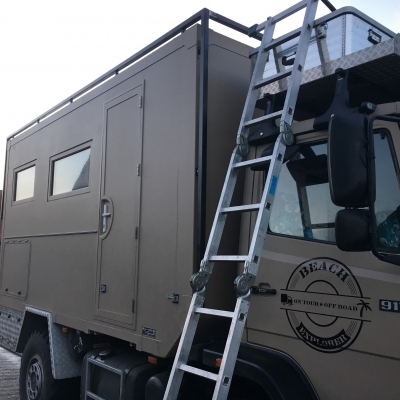

Dachgepäckträger Thule Dachgepäckträger auf dem Fahrerhaus, darauf eine Alu-Plattform aus Riffelblech
Stauboxen zwei Alustaukästen hinter den Hinterrädern, zwei Alustaukisten auf dem Fahrerhaus
Außenkochstelle portabler Gaskocher

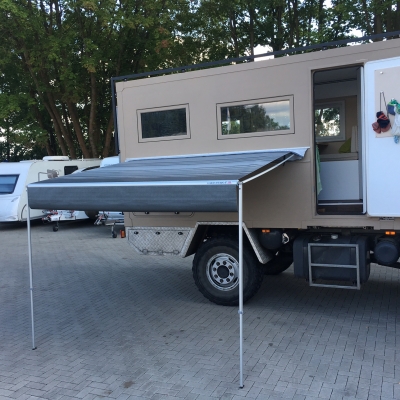

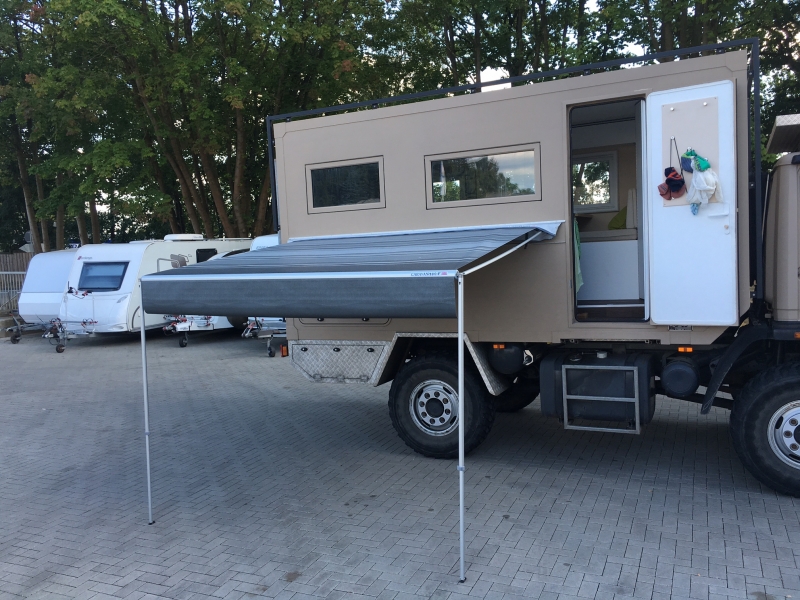

Markise Kederschiene mit Fiamma Caravanstore 280
Sonstiges

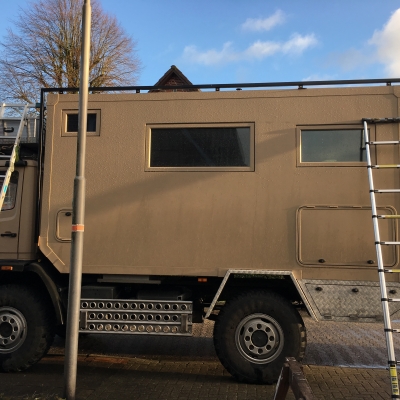

- Astabweiser rund um die Kabine aus schwarz lackiertem 4x4 cm Stahlrohr

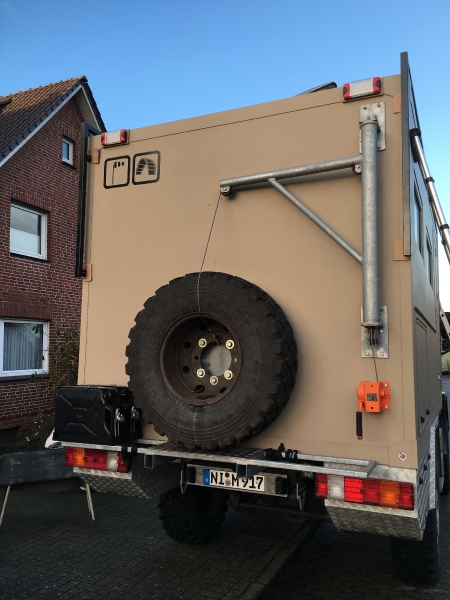

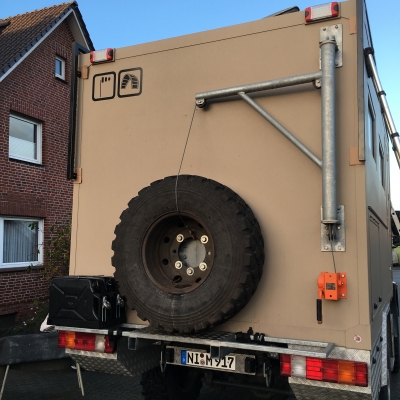

- kleiner Kran mit manueller Winde am Heck für das Ersatzrad

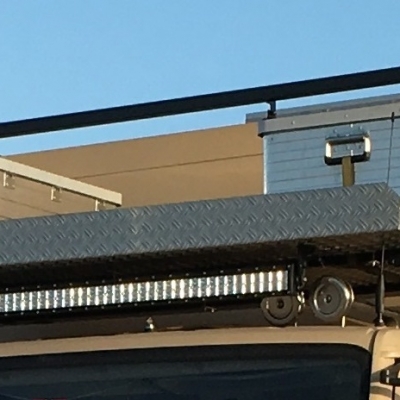

- eine 134cm breite LED-Arbeitsscheinwerferleiste vorn am Dachträger (sehr hell)
- eine sehr laute Drucklufthupe mit 1x60cm/1x70cm-Fanfare nachgerüstet
- zwei LED Arbeitsscheinwerfer am Heck
- semiautomatisches Reifendruck Regelsystem (stis) von PTG
