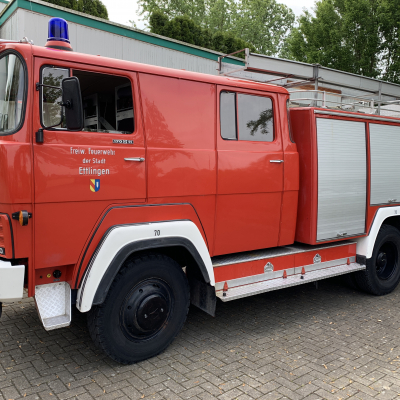

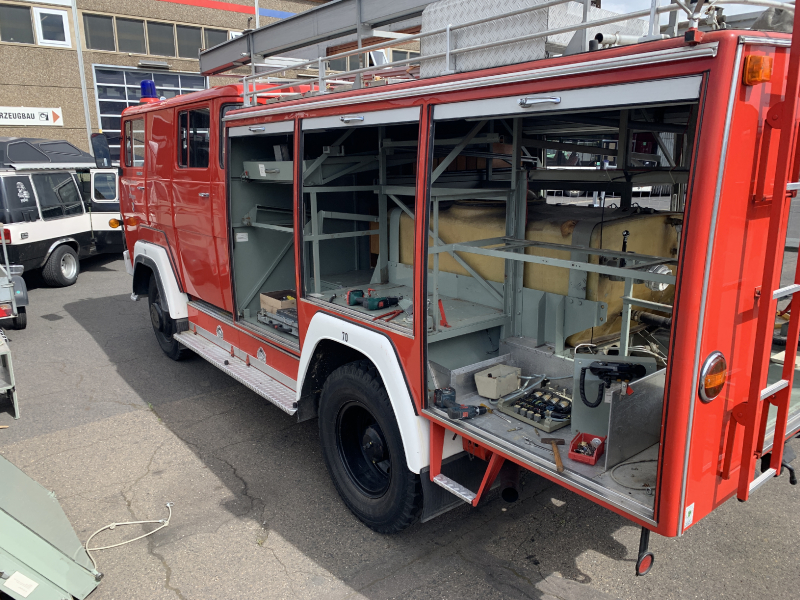

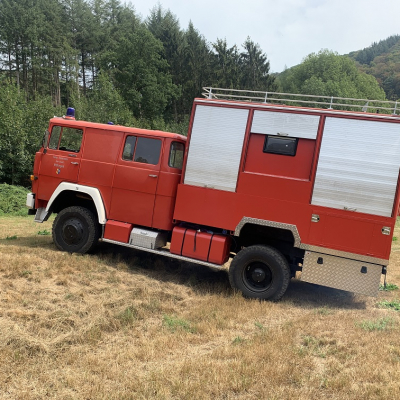

Feuer Magi, Magirus, Deutz, 170 D 11

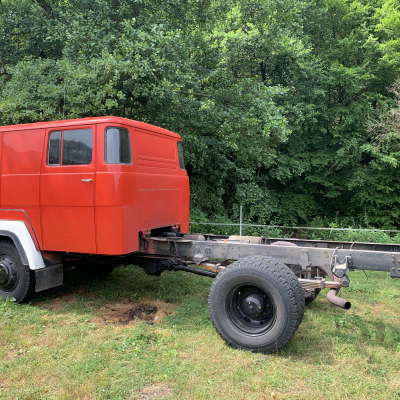

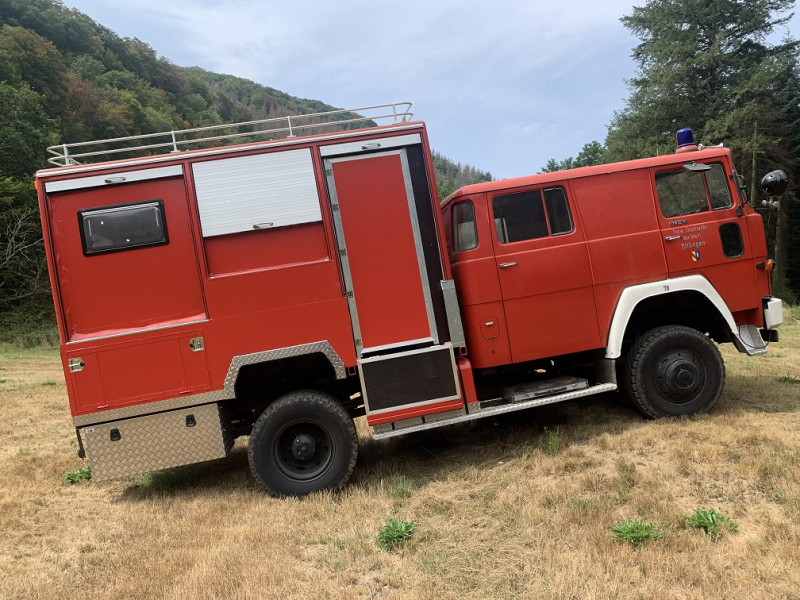

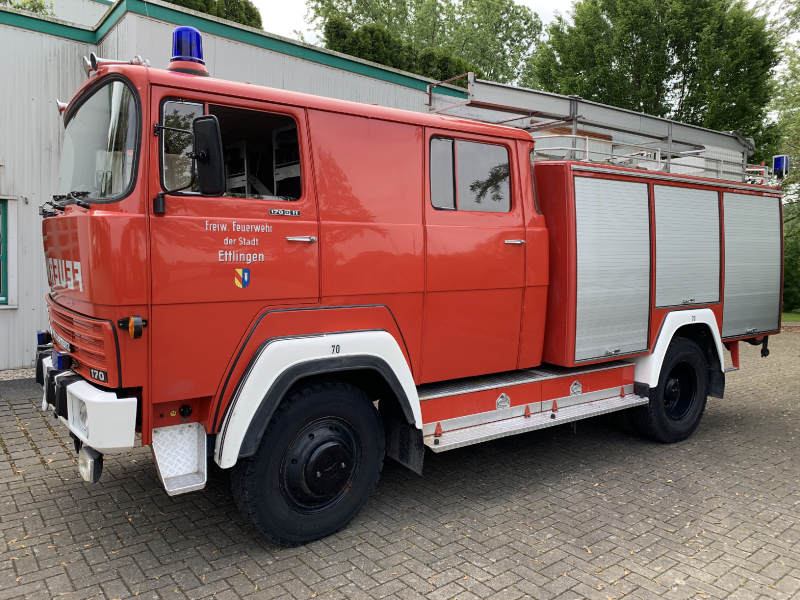

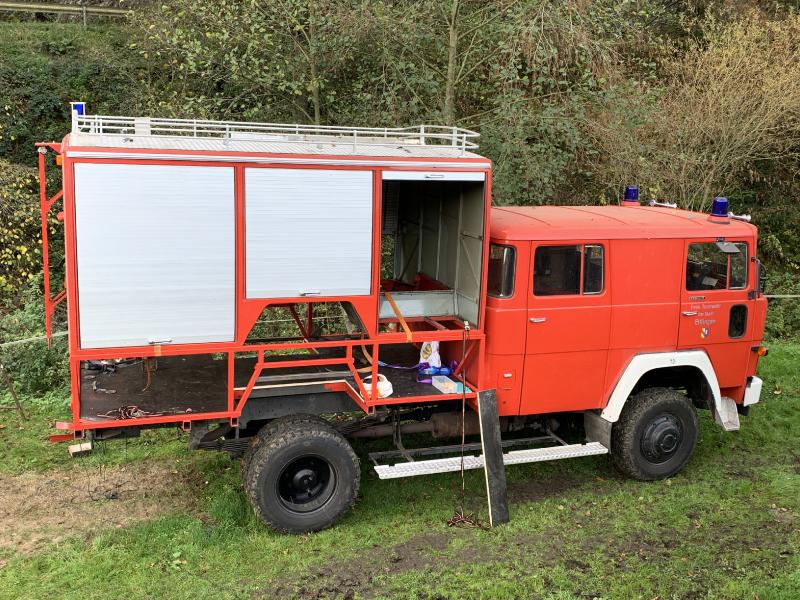

Wir haben den Entschluss gefasst uns einen alten Magirus Deutz 170D11 zu unserm Traum umzubauen.

Allgemeine Angaben

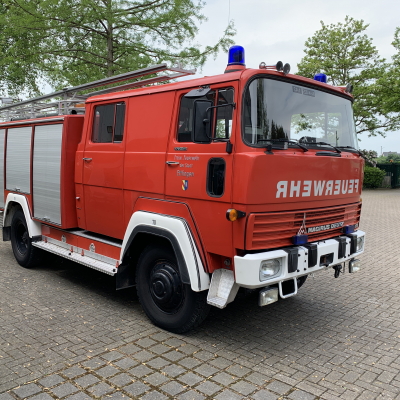

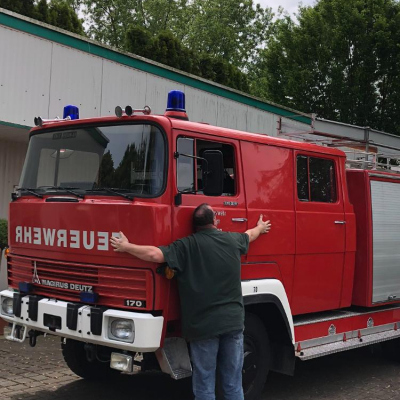

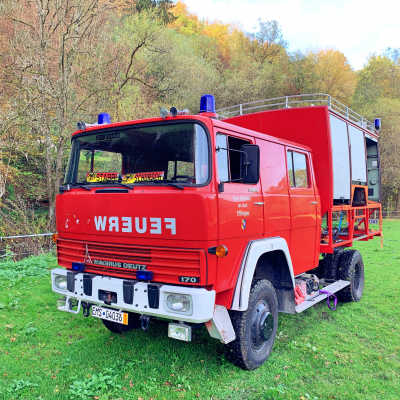

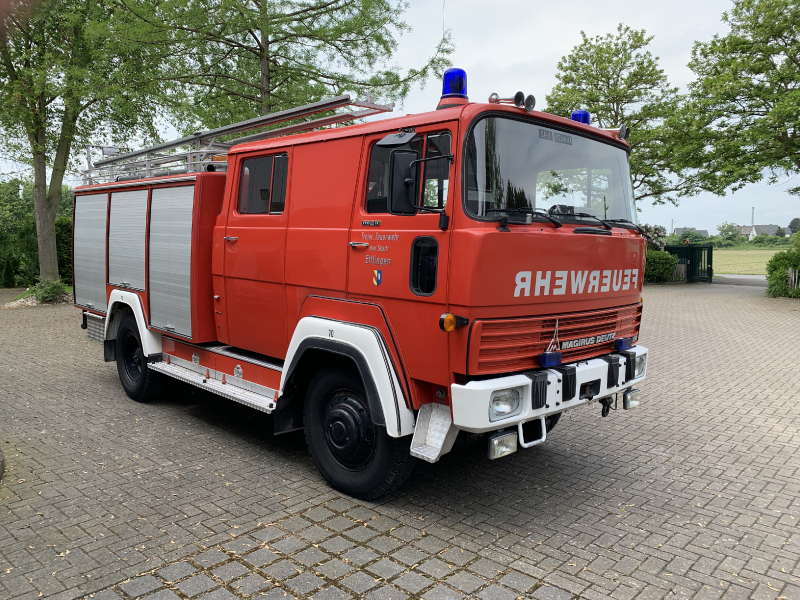

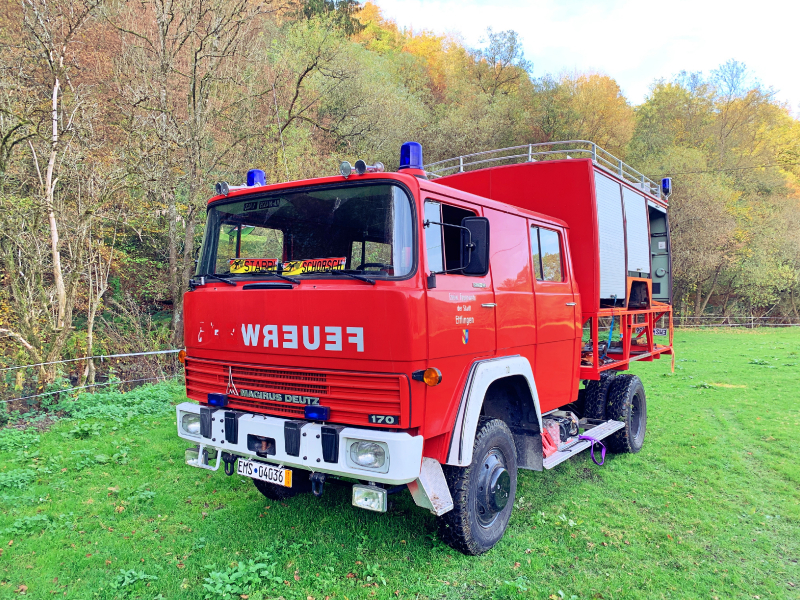

Fahrzeughersteller und Typ Magirus Deutz 170D11
Name des Halters Sylvia Stabbert & David Schuh
Land der Zulassung Deutschland
Baujahr 1976
Fahrzeug steht zum Verkauf? Nein

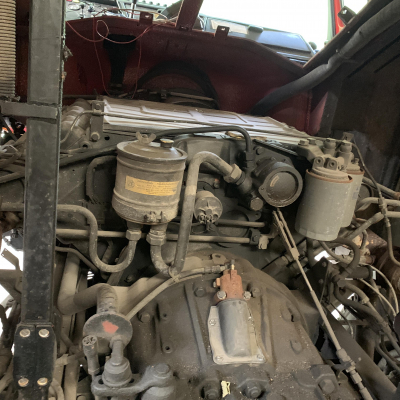

Motor

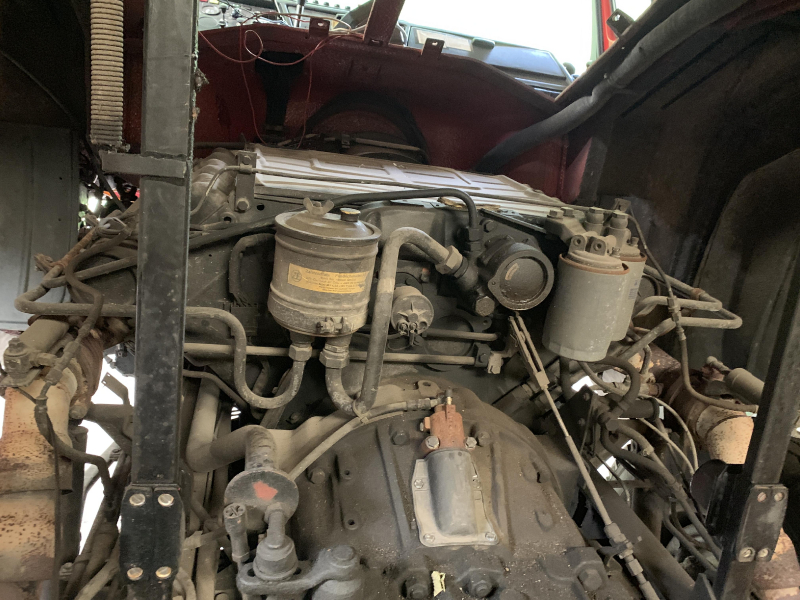

Motortyp F6413 V
Hubraum 8482
Zylinderzahl 6
Motorleistung in PS 179
Drehmoment 535

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x4

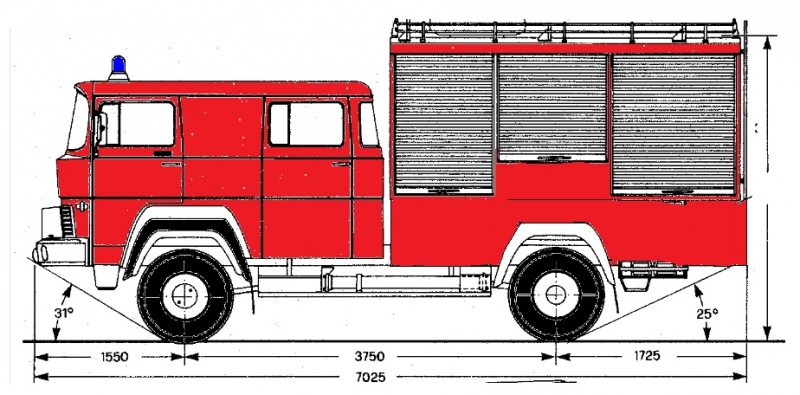

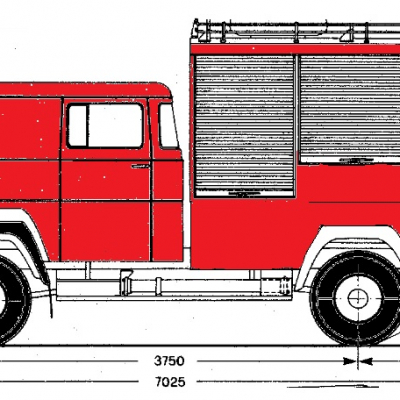

Radstand 3750 mm

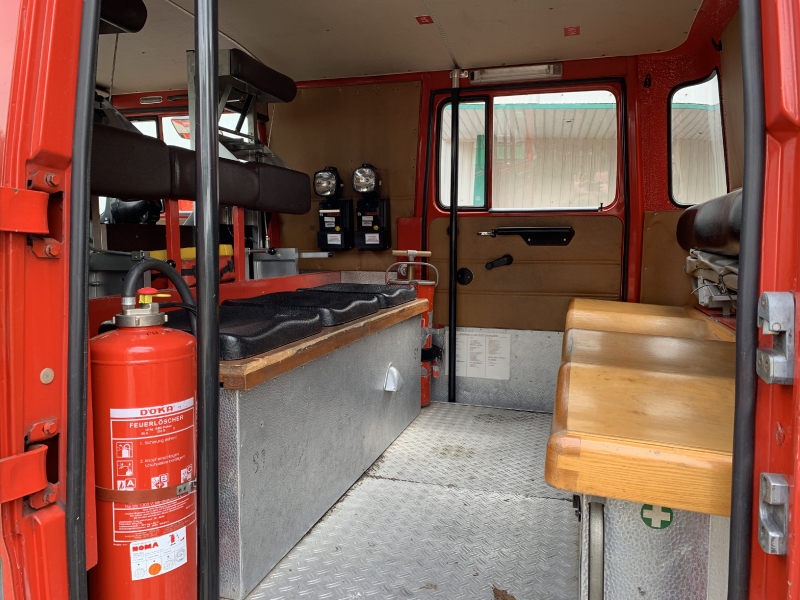

Anzahl der zugelassenen Sitze noch 9
Reifengröße noch 9.00 x 20
Felgen Stahl
Reifenart Glaube Schlauchreifen
Tankkapazität noch 110 l
Dieselfilter Ja
Sonstiges

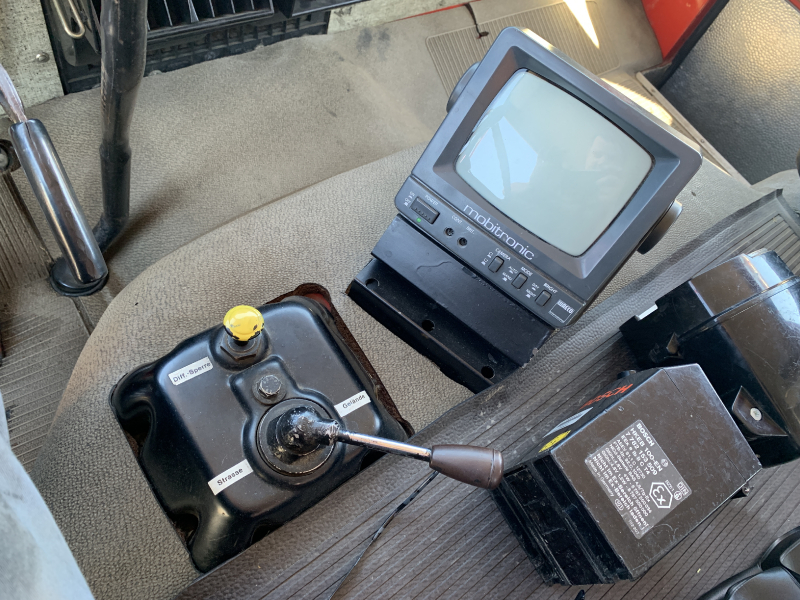

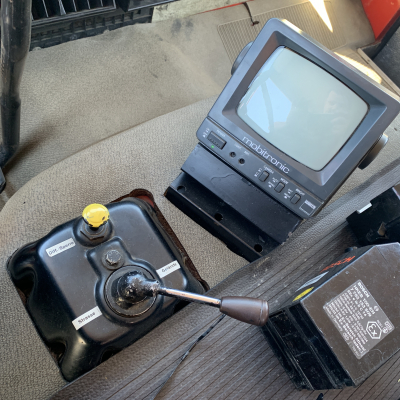

Diesel-Standheizung, Geländegang, Rückfahrkamera
Allrad zuschaltbar oder permanent Permanter Allradantrieb
Differenzialsperren Hinterachse

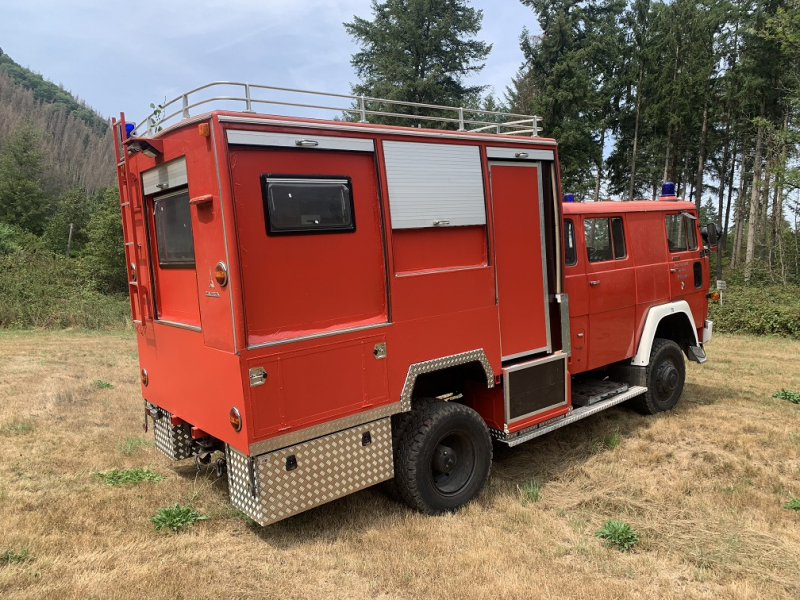

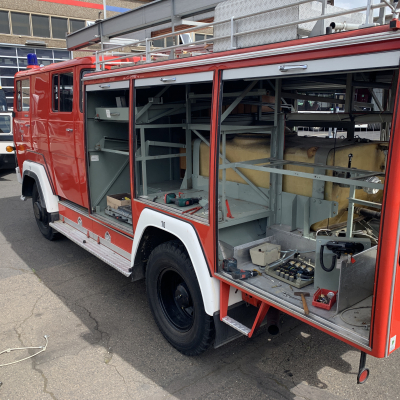

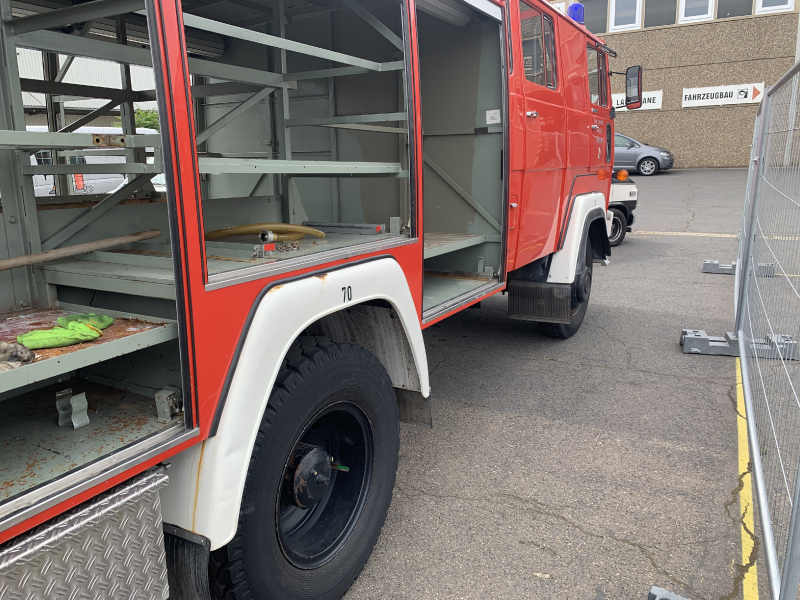

Aufbau

Aufbauhersteller Magirus
Kabinenmaße (Innen) noch zu messen
Kabinenmaße Abmessungen (außen) 3,60 x 2,50 x 2,00
Material der Kabine Stahl
Art und Stärke der Dämmung PU, Styrodur und Armaflex
Anzahl der Schlafplätze wird 2 haben

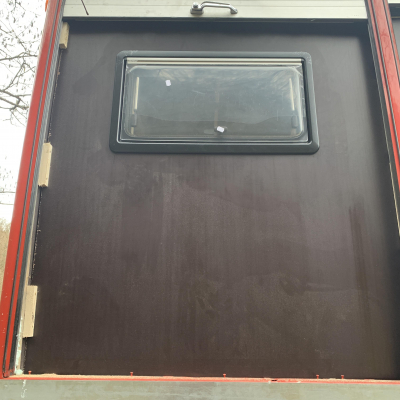

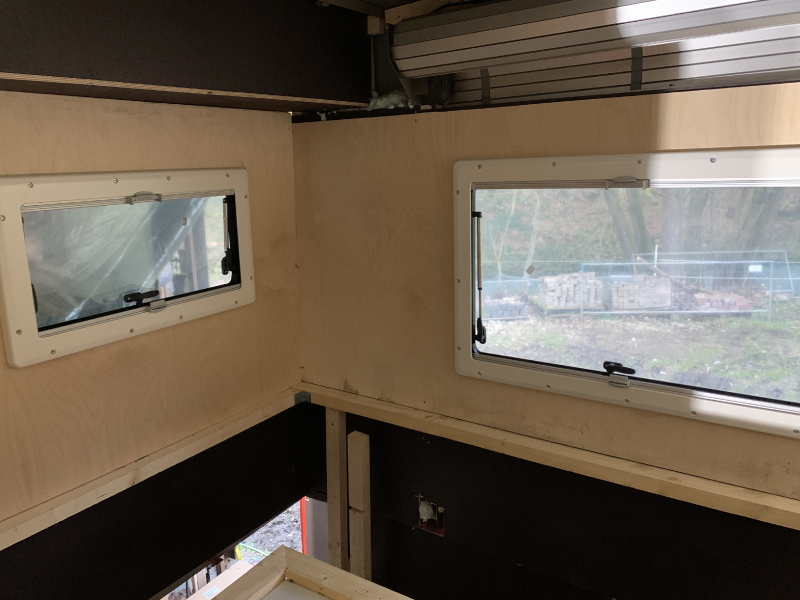

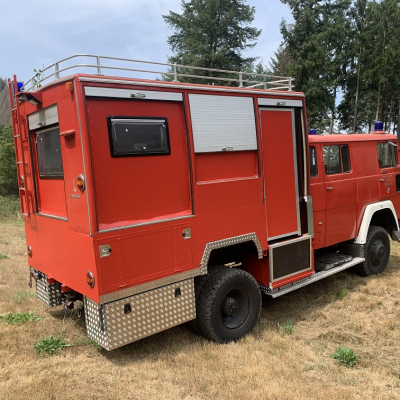

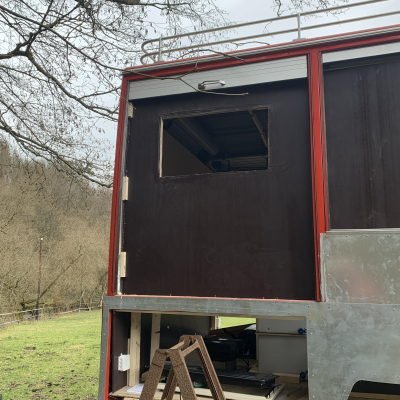

Fenster 3 Stück Seitz S4

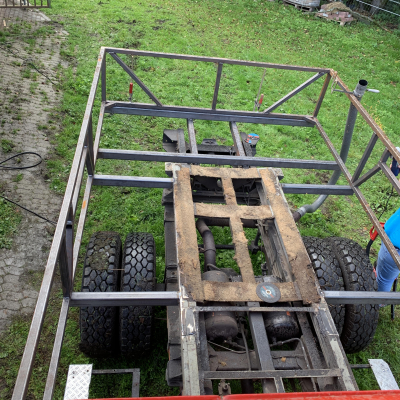

Zwischenrahmen Magirus
Sonstiges

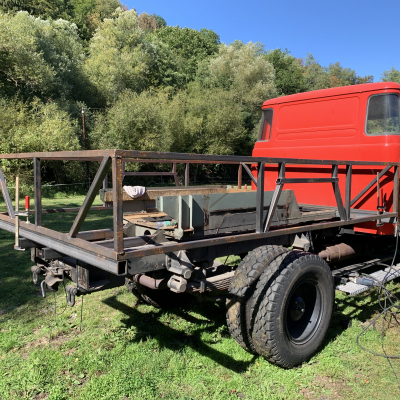

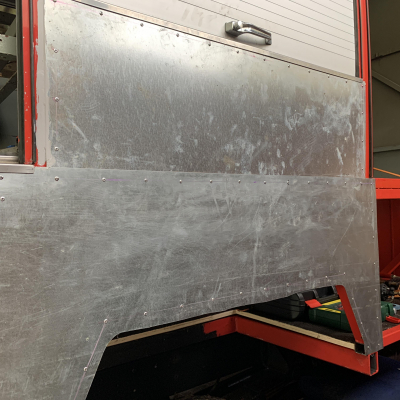

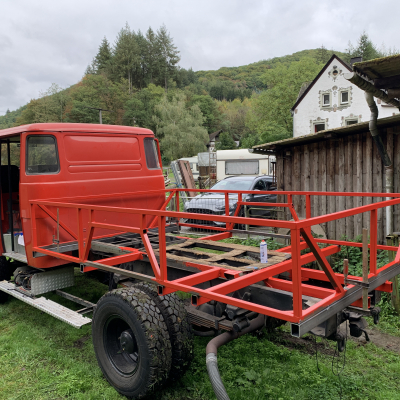

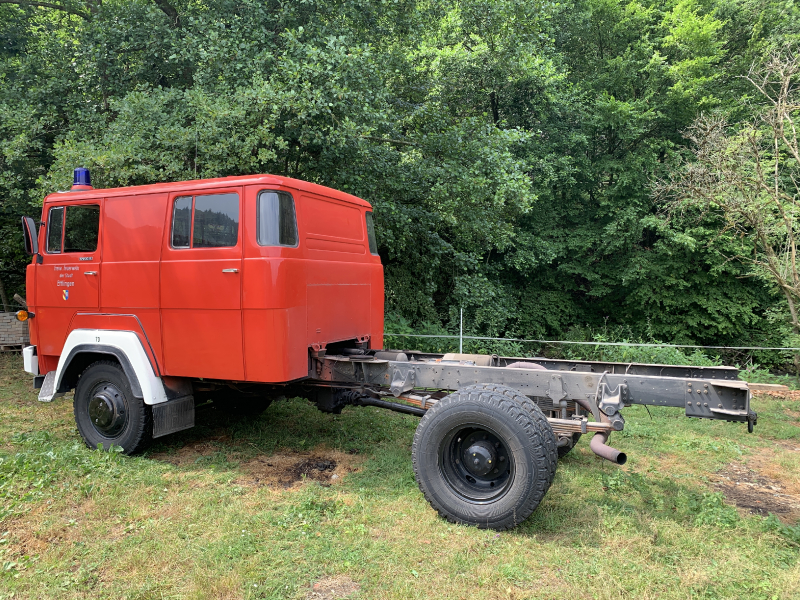

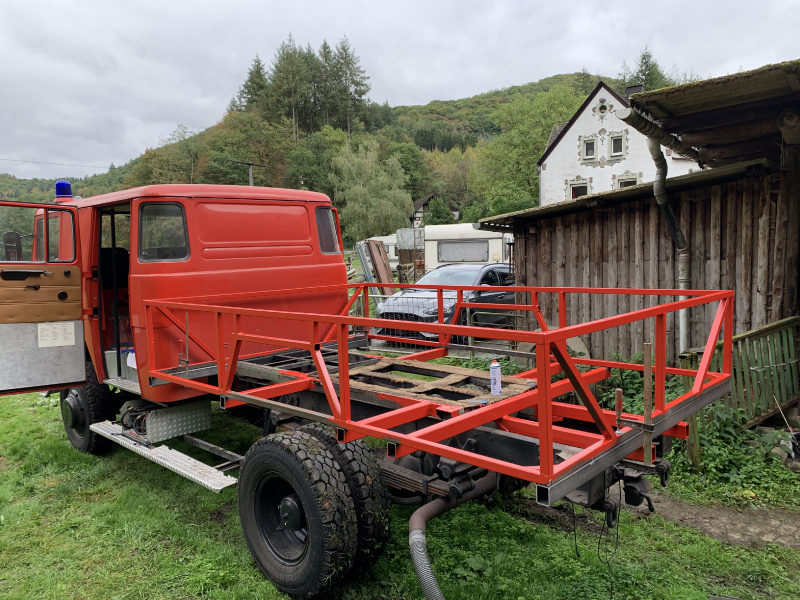

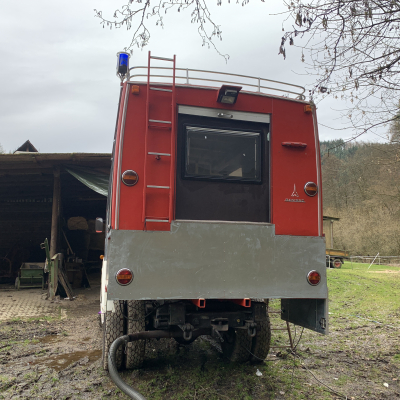

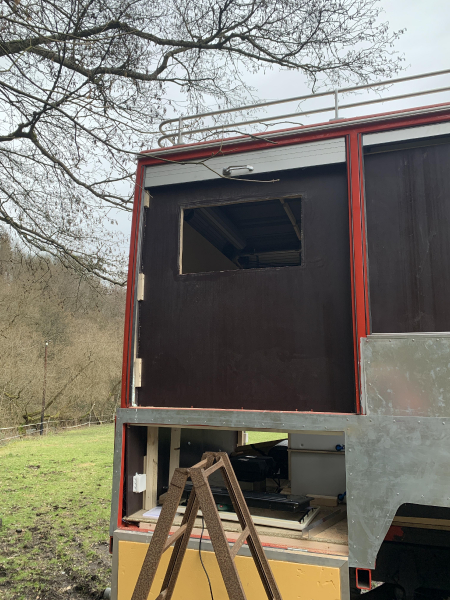

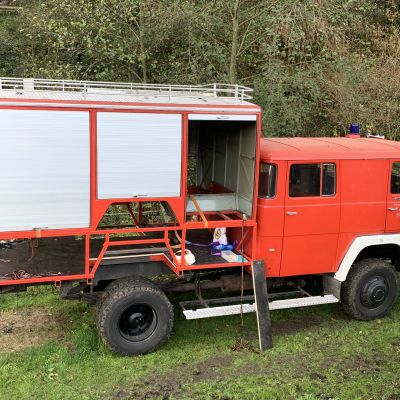

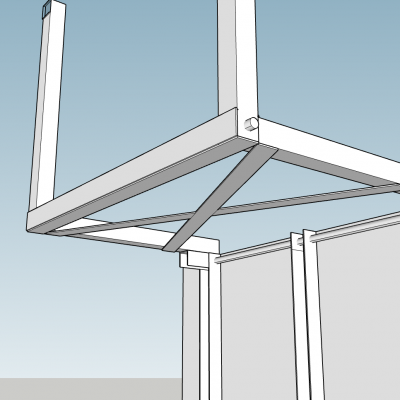

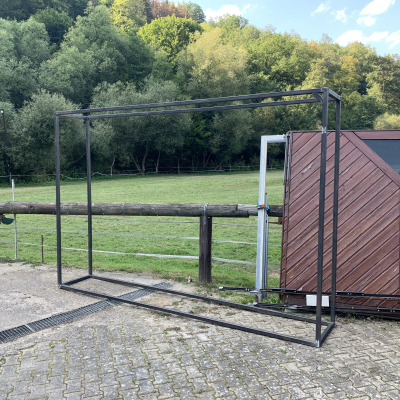

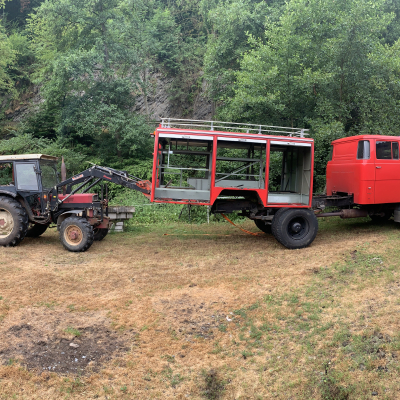

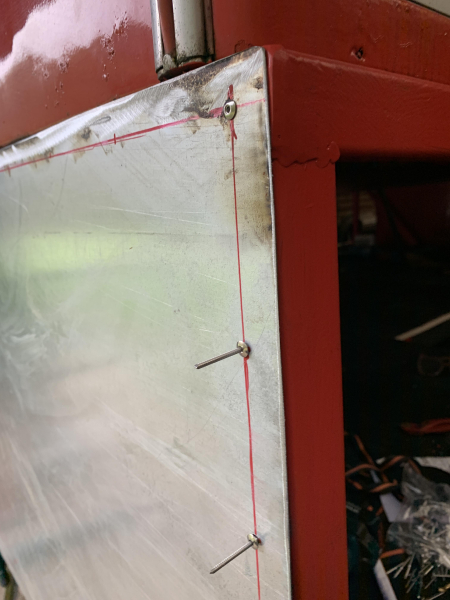

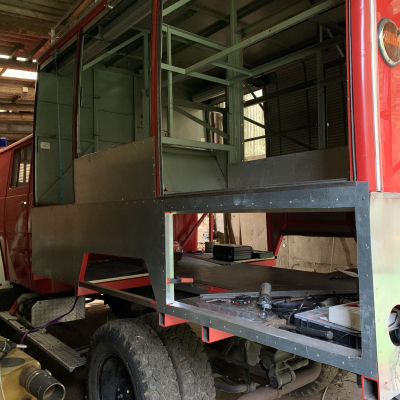

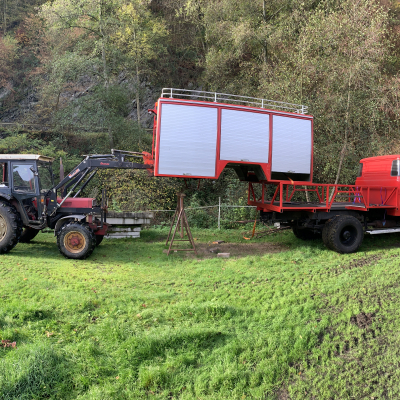

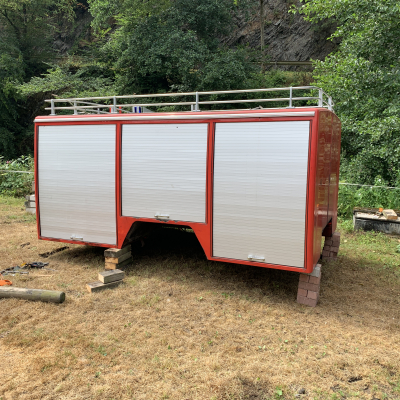

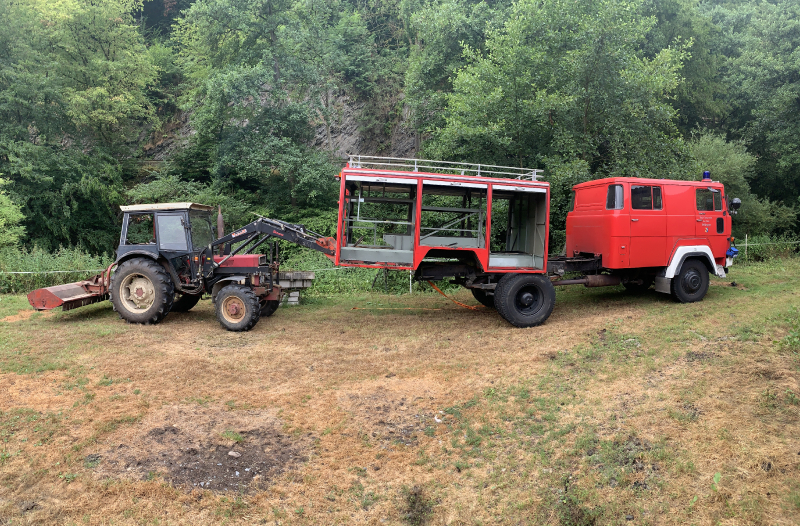

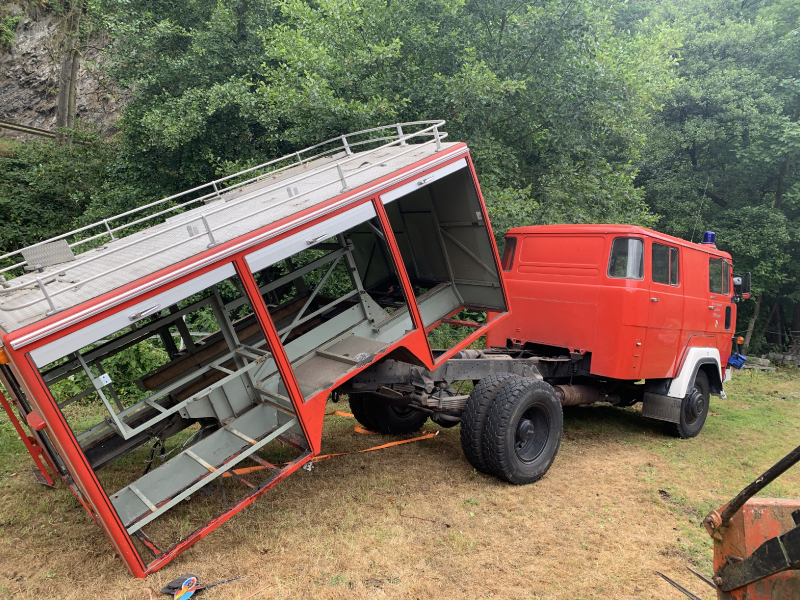

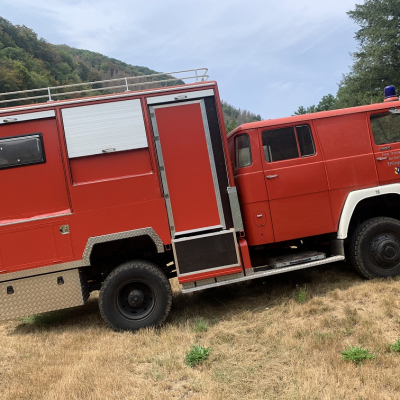

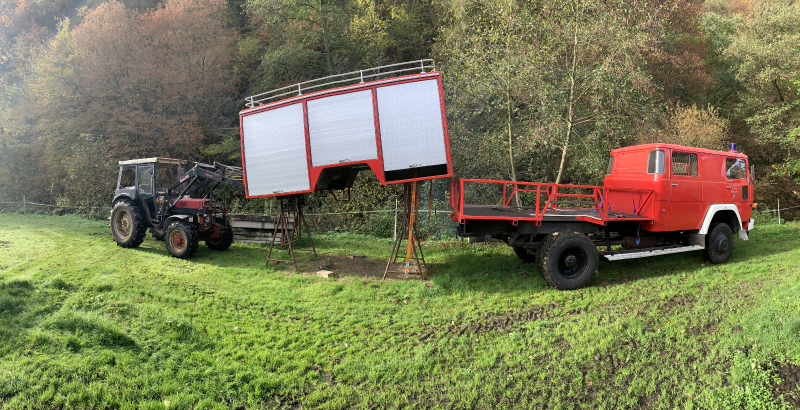

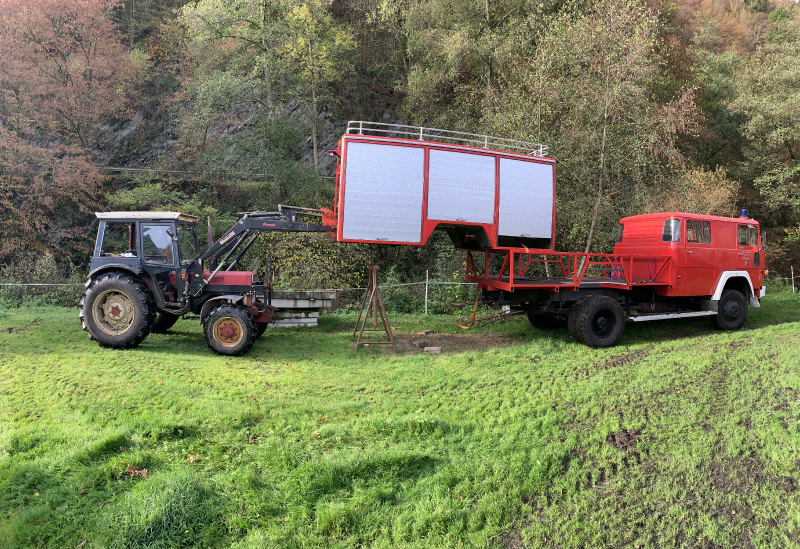

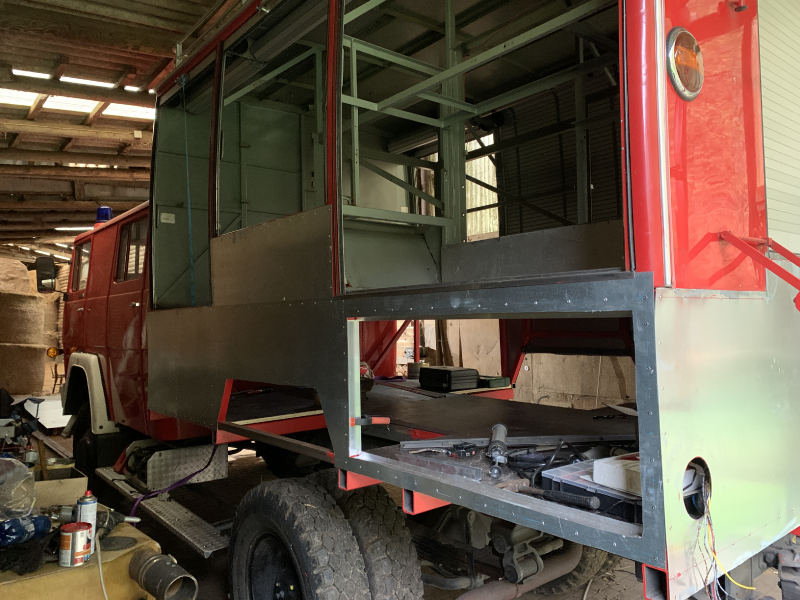

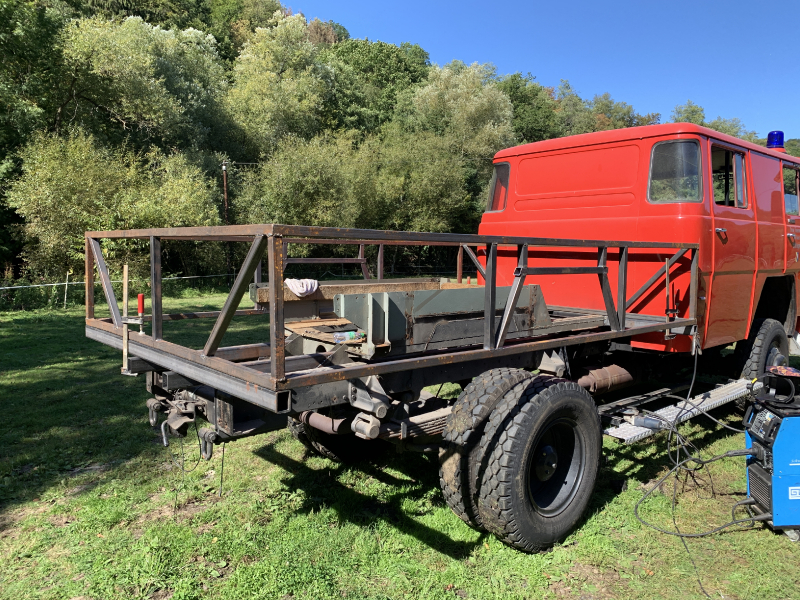

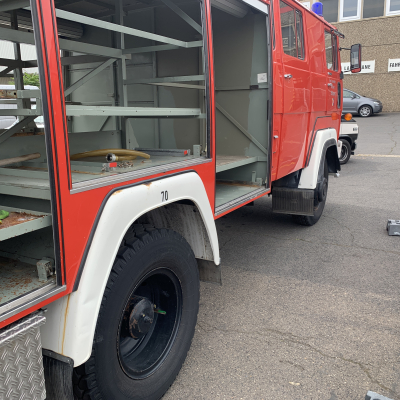

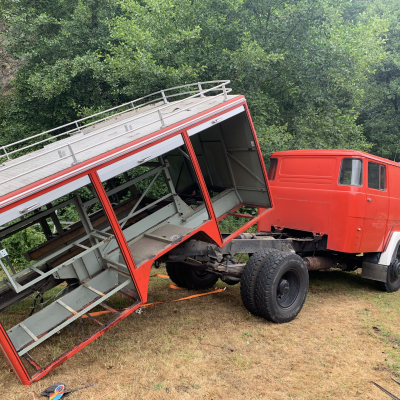

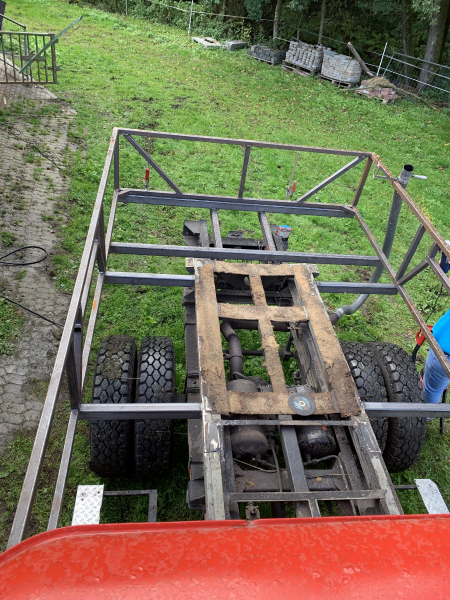

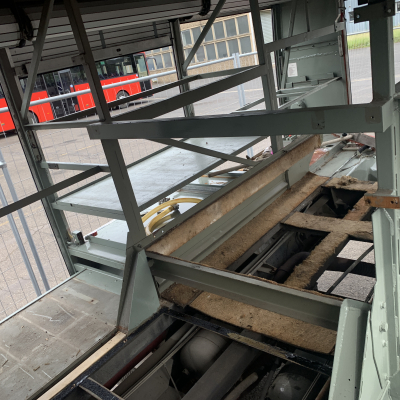

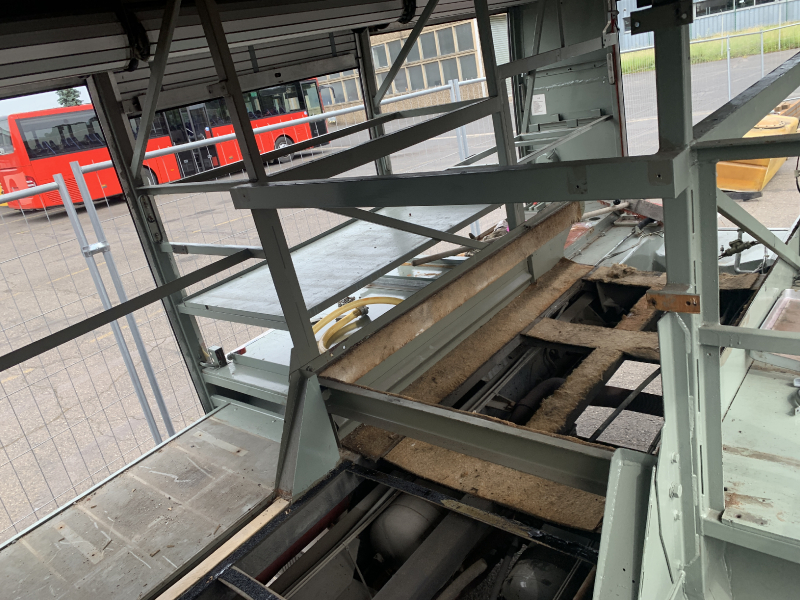

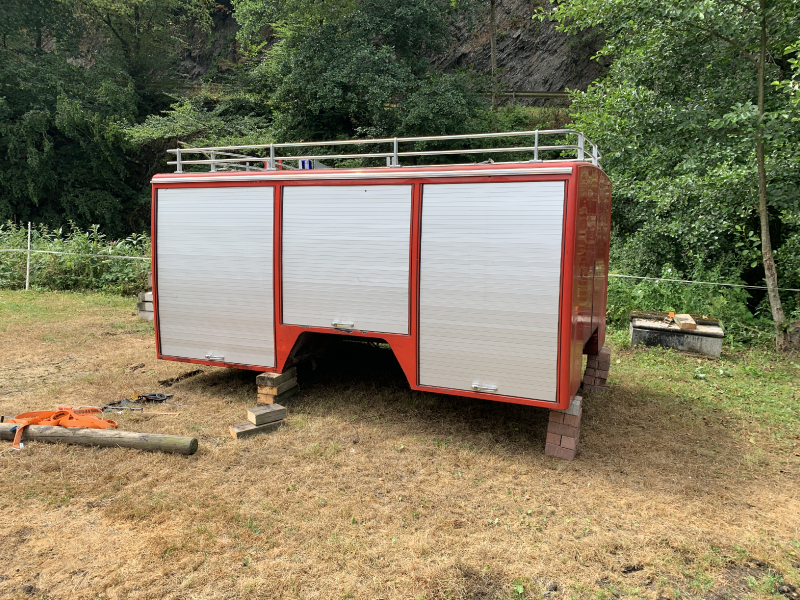

Der Aufbau soll erhalten bleiben und "nur" erhöht werden unten das Stehhöhe erreicht wird. Die Rollläden sollen zum Schutz und der Optik erhalten bleiben.

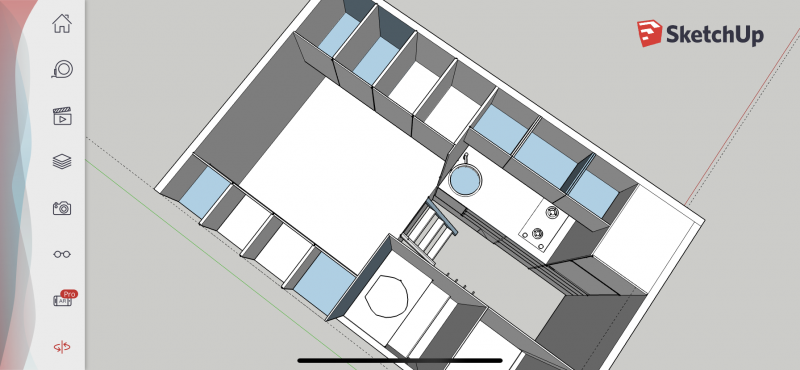

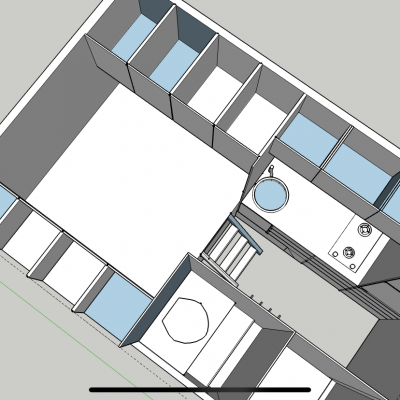

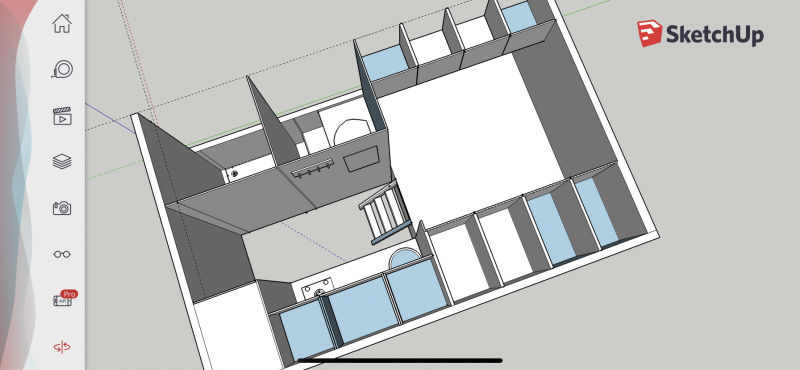

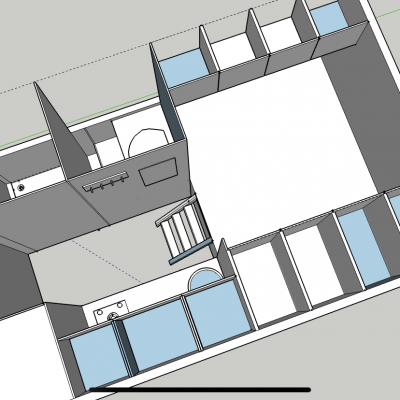

Grundriss

Erläuterung Grundriss

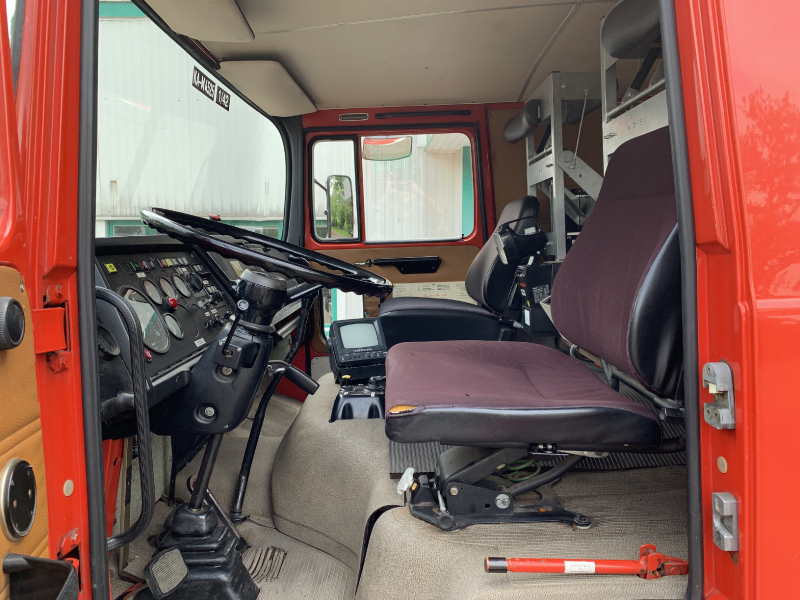

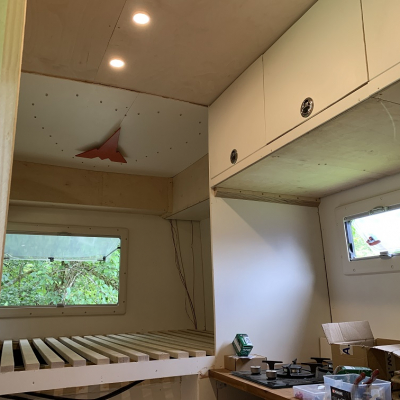

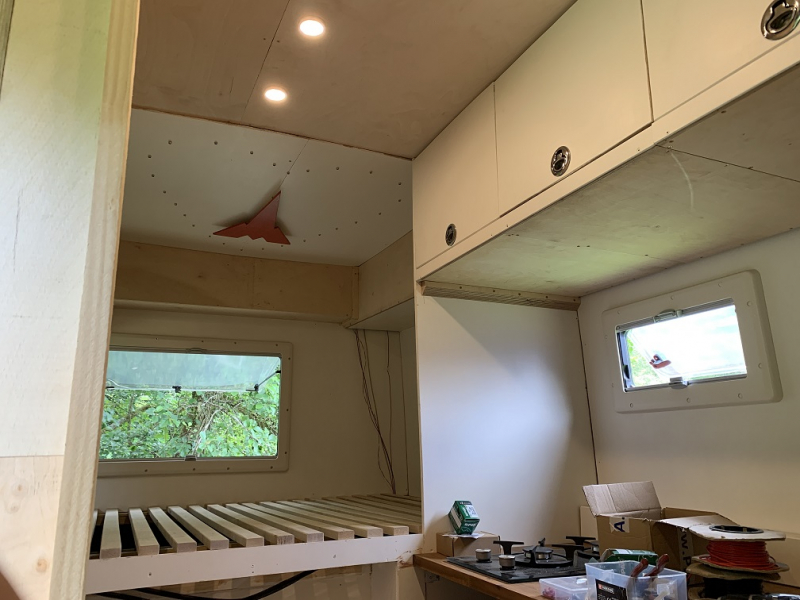

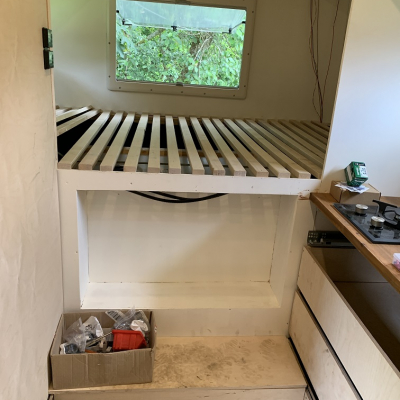

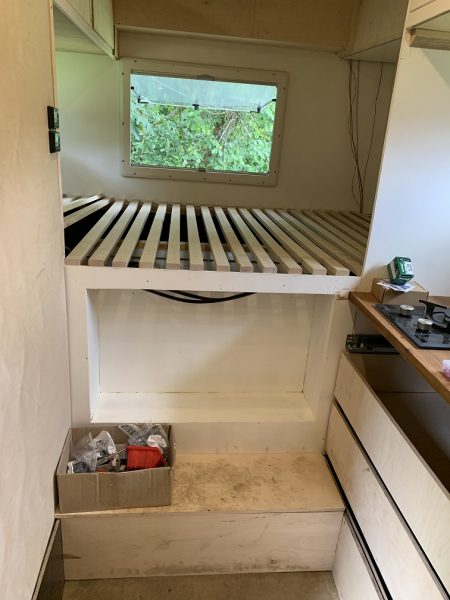

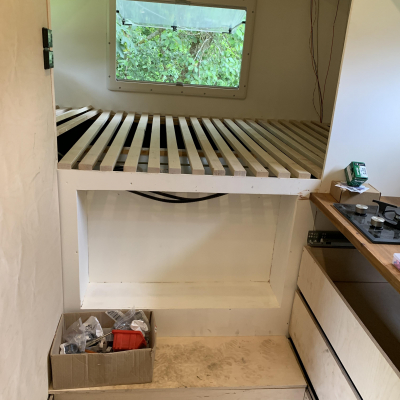

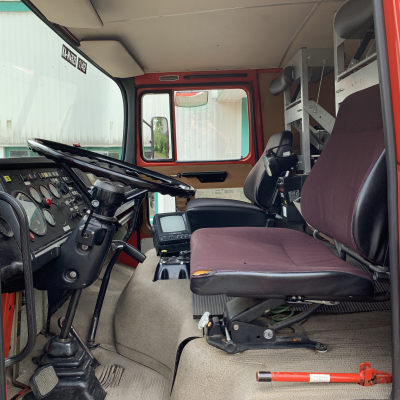

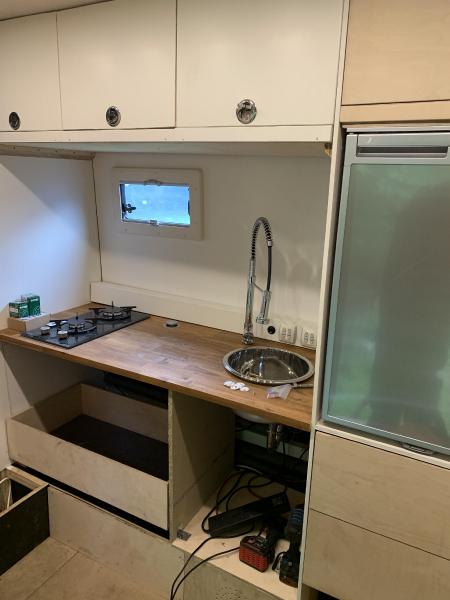

Das Bett wird 140x215 m, eine Trenntoilette, im Eingang die Dusche und eine Küche. Sitzecke ist im Fahrerhaus

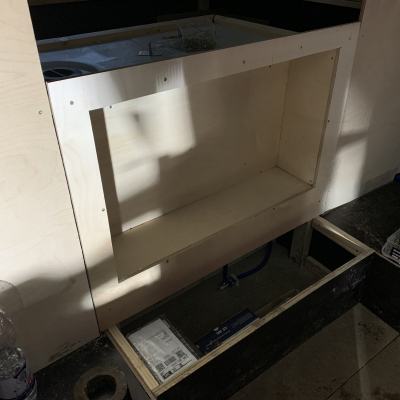

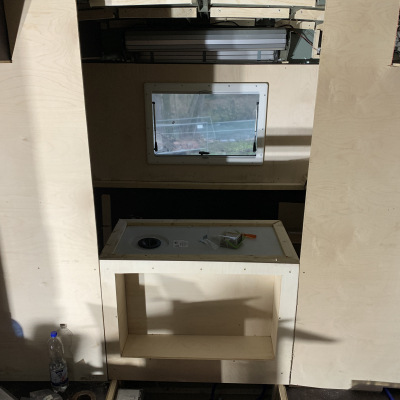

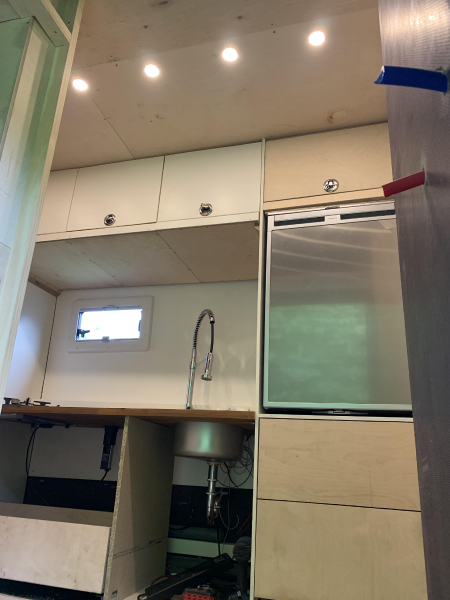

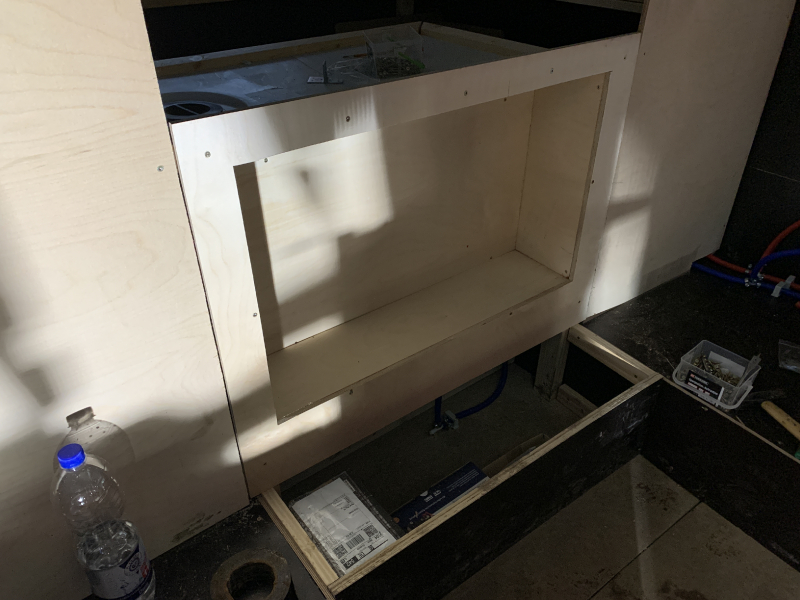

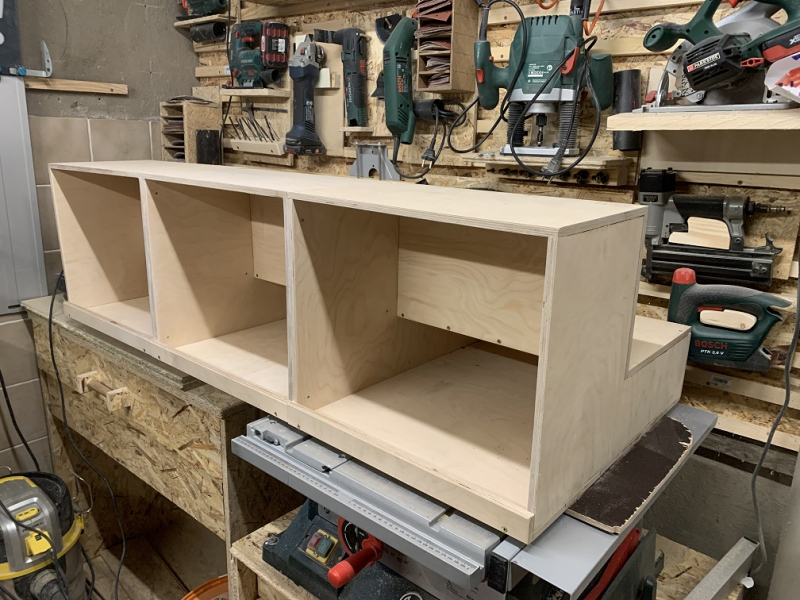

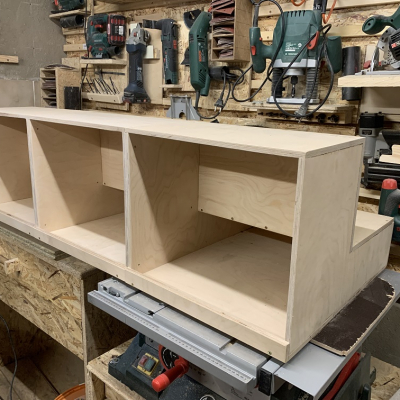

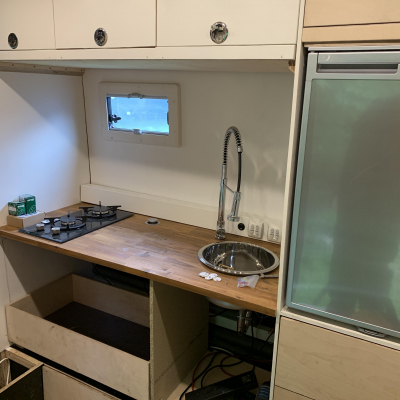

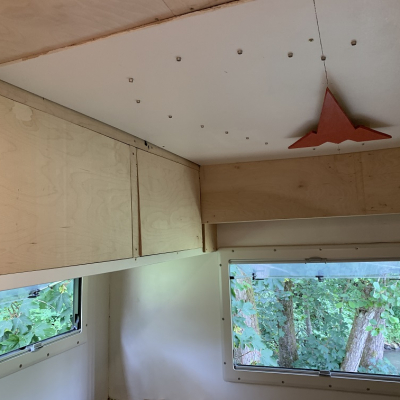

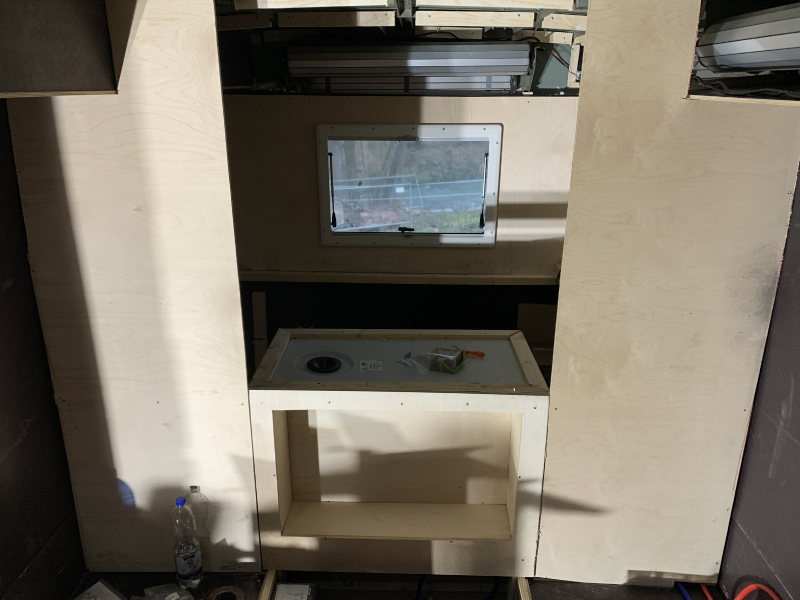

Möbelbau

Material des Möbelbaus Holz
Sonstiges

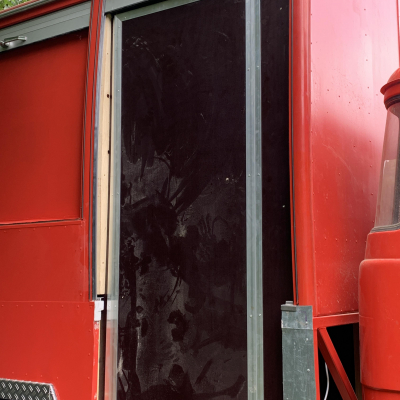

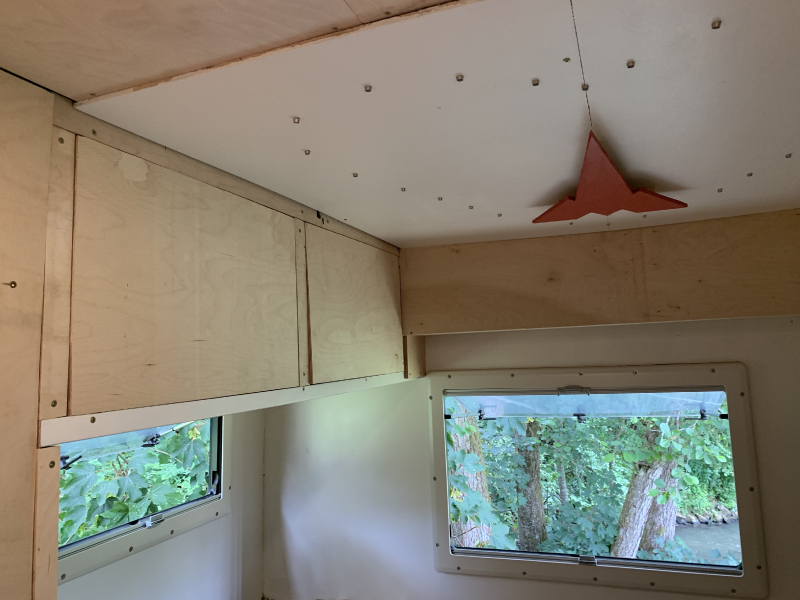

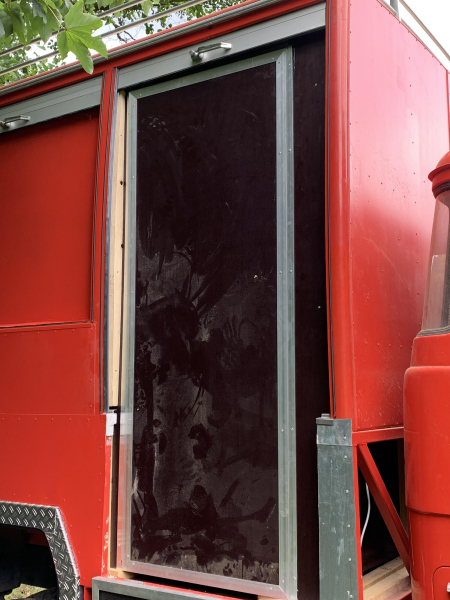

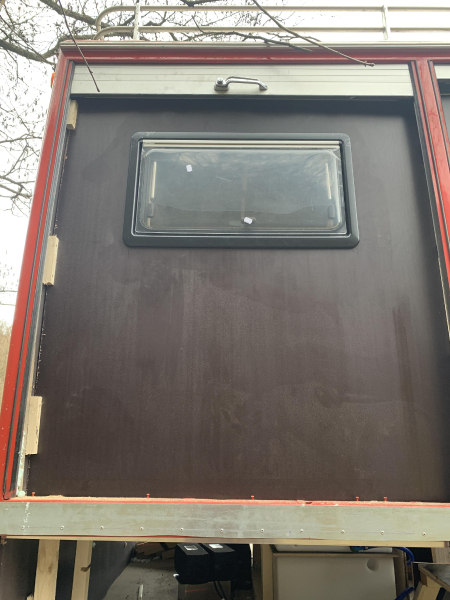

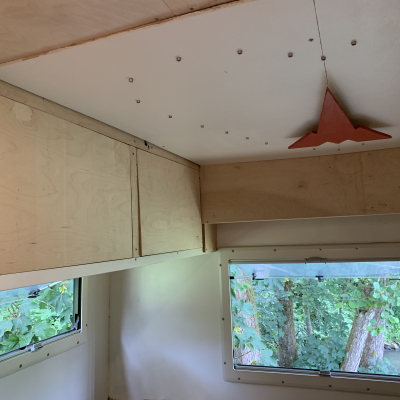

Äüßere Verkleidung ist 9 mm Siebdruck, innen 12 mm Birke Multiplex.

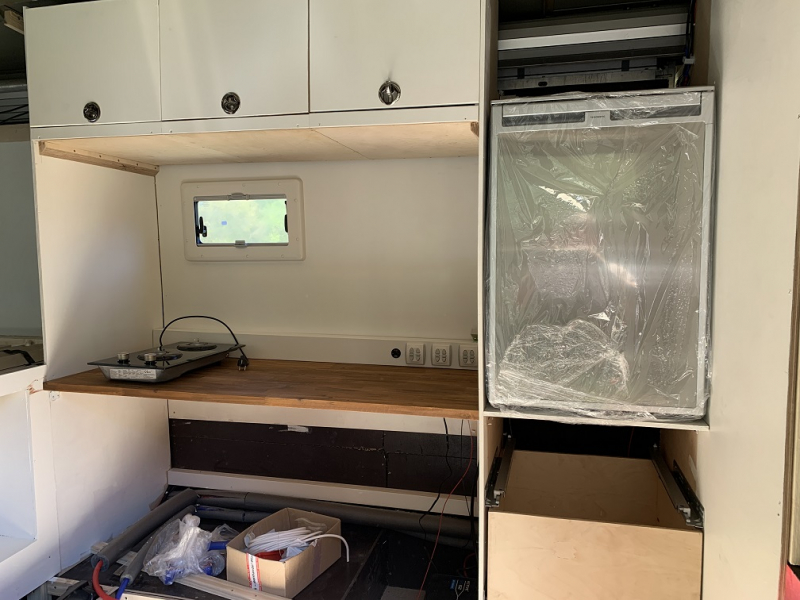

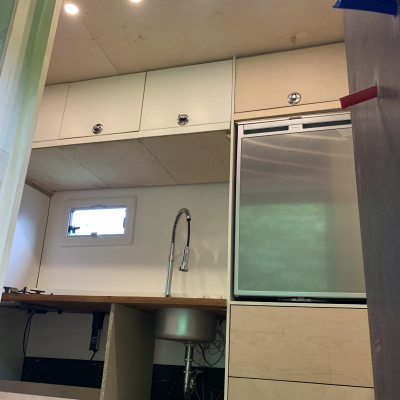

Kocher

Kocher Gas
Gasinstallation Selbst mit Fachbetrieb
Sonstiges

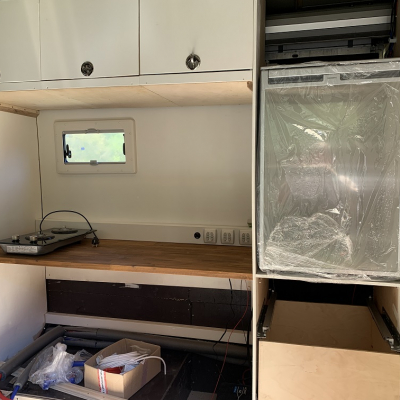

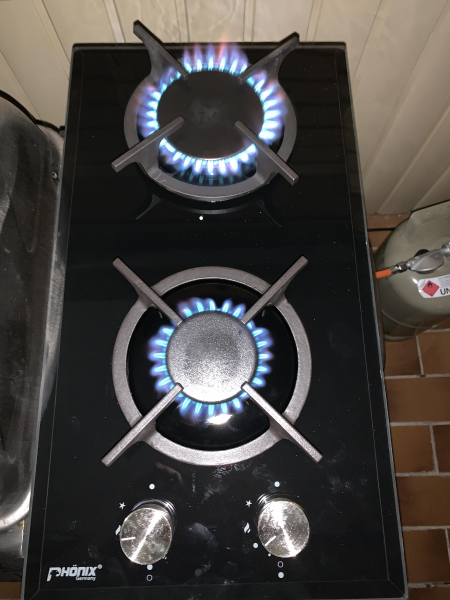

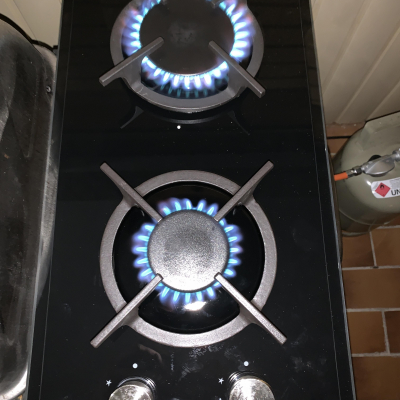

Phönix 2 Platten Gaskochfeld

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank Dometic 140 L

Stromkonzept

Stromspannung im Chassis 24 V
Stromspannung im Aufbau 12 V
110V / 230V im Aufbau? Ja
Wechselrichter ECTIVE 1500W 12V zu 230V SSI-Serie Reiner Sinus Wechselrichter mit Ladegerät MPPT-Solarladeregler und NVS
Sontiges
Wir haben uns hier für ein 4 in 1 Gerät entschieden da wir nicht soviel Verständnis für elektrik haben und erst einmal schauen wollen das alles funktioniert

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 3 x 12V 69 AH
Batterietyp Lithium Ionen
Batterieladegerät für Aufbaubatterien ECTIVE
Batterieüberwachung ECTIVE

Stromgewinnung

Solarkapazität Planung
Brennstoffzelle Nein

Heizung

Hersteller und Typ der Heizung Geplant Planar D2 2 Stück
Warmwasseraufbereitung 10 l Boiler
Fahrerhausheizung Standheizung

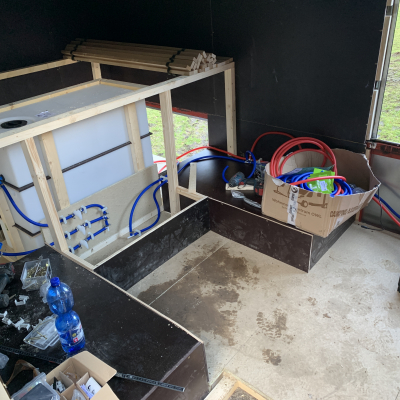

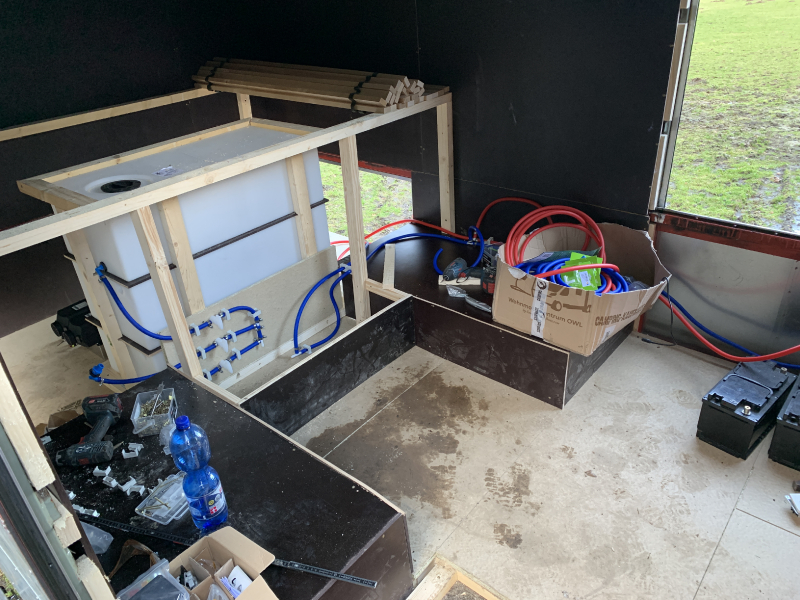

Wassersystem

Wasserführung Schlauch
Wasserfiltersystem in Planung

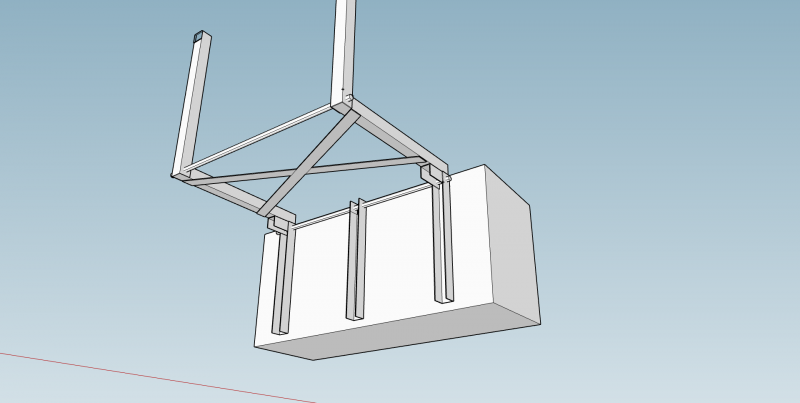

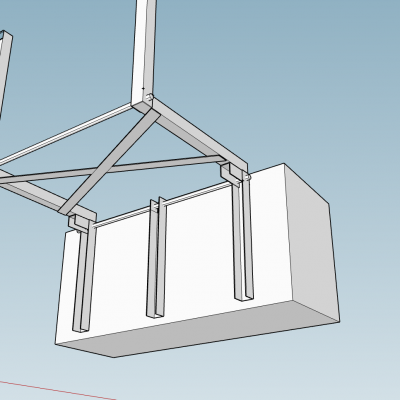

Volumen der Frischwassertanks 3x 120 L
Volumen der Abwassertanks 1 X 50 L

Toilette

Hersteller und Art der Toilette Trenntoilette

Anbauten

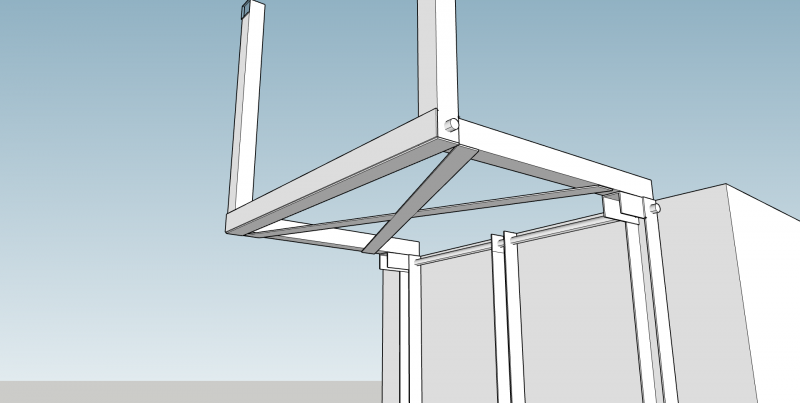

Heckträger (Noch in Planung)
Dachgepäckträger Ja wird sicher kommen

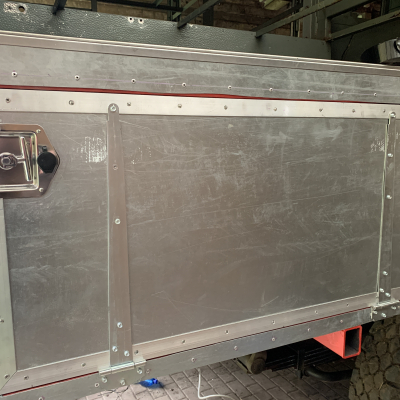

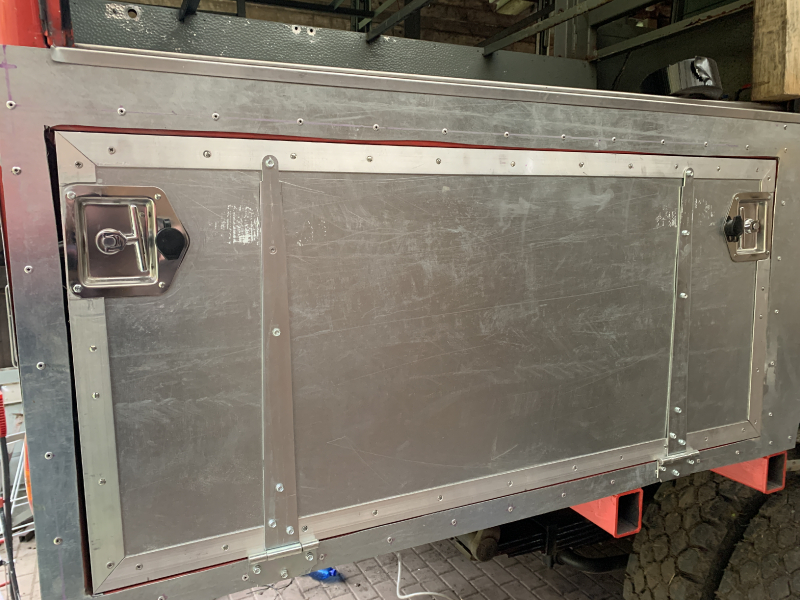

Stauboxen Ja (Alu wird kommen)
Außenkochstelle Ja
Markise Fiamma
Veröffentlicht 23.06.19
Halter David Schuh
Aufrufe 5480
Ausgefüllt 100%
