Kutters FamilyDaily (#743)

Wir wollten einen Kastenwagen mit min. 4 (Gurt) Sitzplätzen, und drei festen Schlafplätzen. Gleichzeitig min. vier Sitzplätze am Tisch aber ohne Piloten/Drehsitze. Das Basisfahrzeug sollte keine "Wanderdüne" sein und über einen Tempomat und Klima verfügen.

Allgemeine Angaben

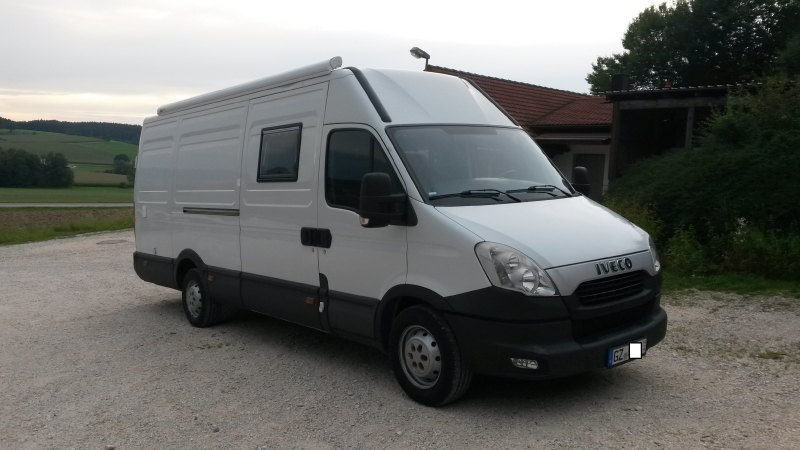

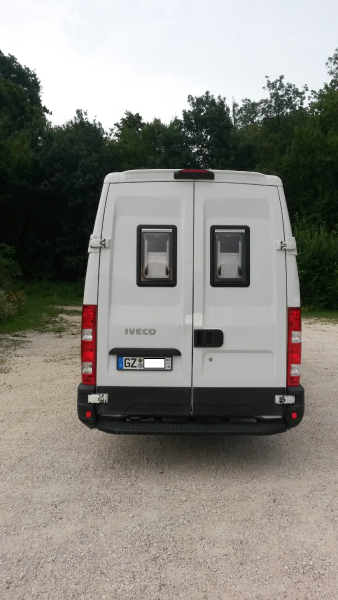

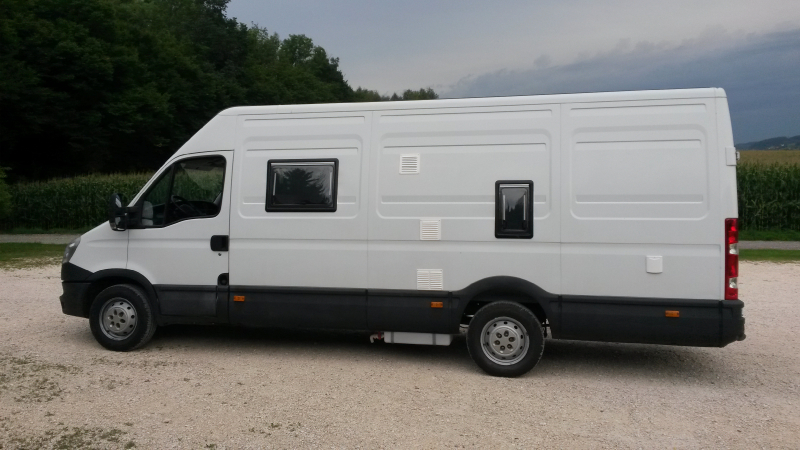

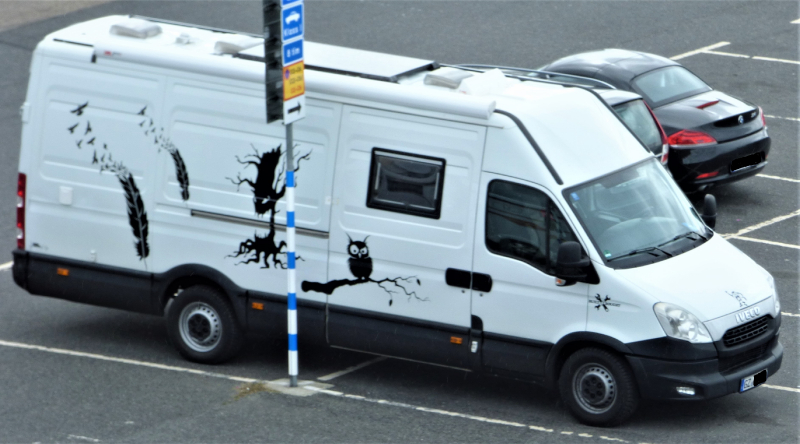

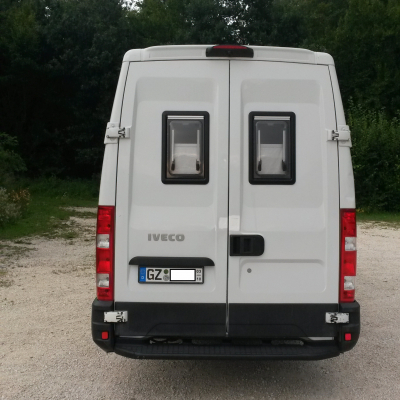

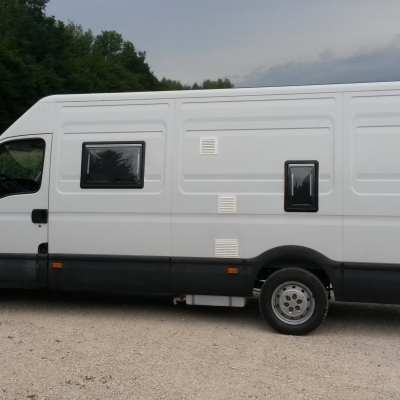

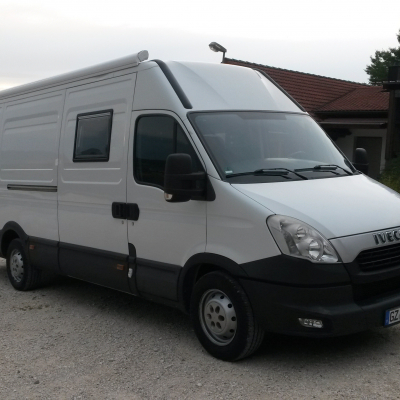

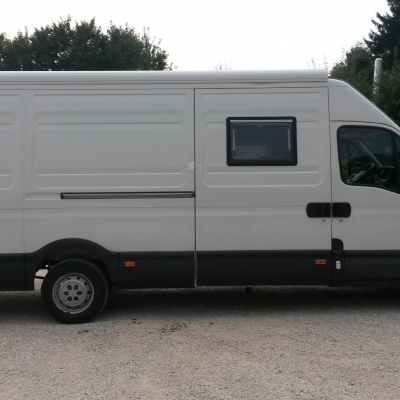

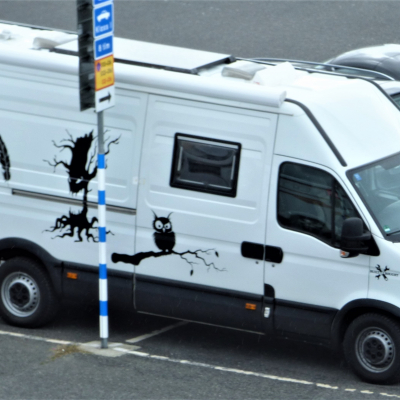

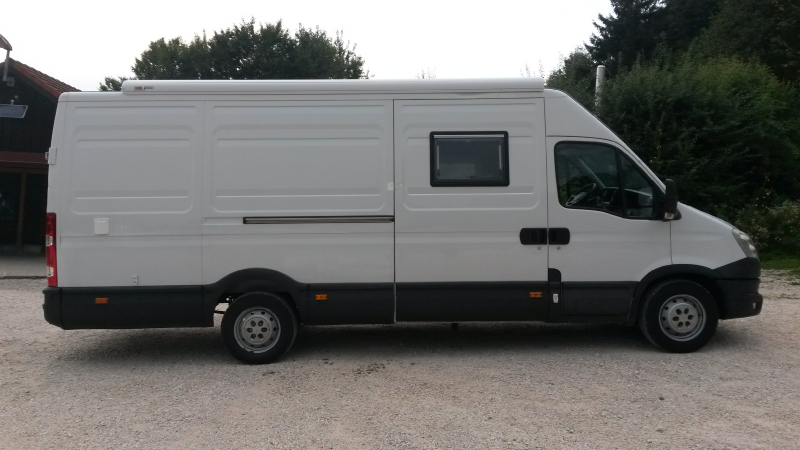

Fahrzeughersteller und Typ Iveco Daily V
Name des Halters Thomas Kutter
Land der Zulassung Deutschland (Bayern)
Baujahr Fahrzeug 2012 / Ausbau 2017 / Optimierung 2020
Fahrzeug steht zum Verkauf? Nein

Motor

Motortyp Diesel
Hubraum 3,0L
Zylinderzahl 4
Motorleistung in PS 170
Drehmoment 400
Sonstiges

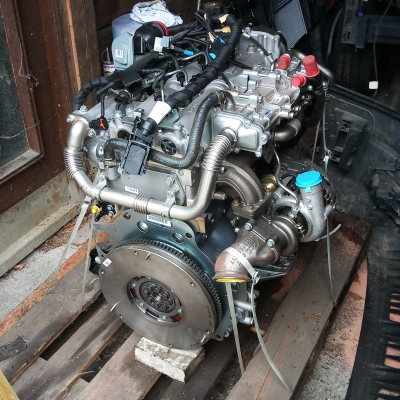

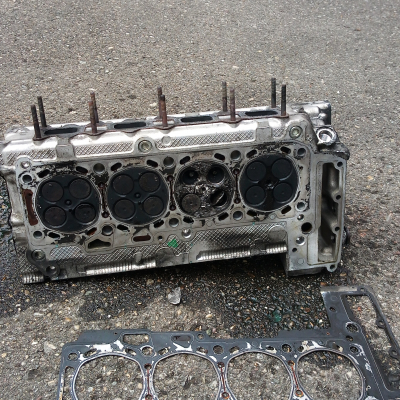

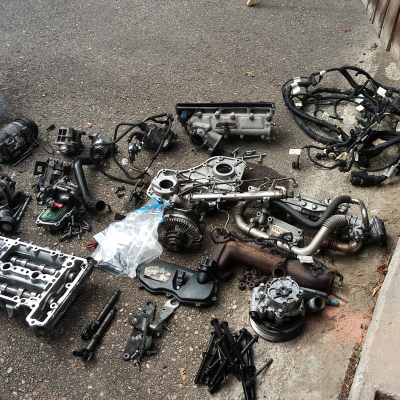

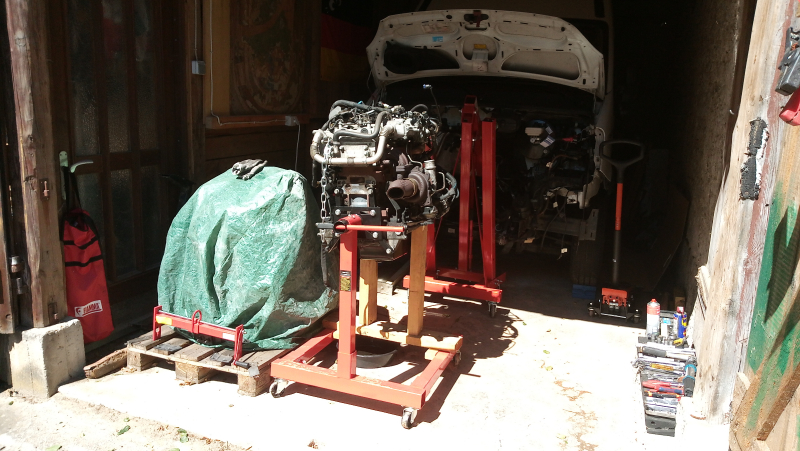

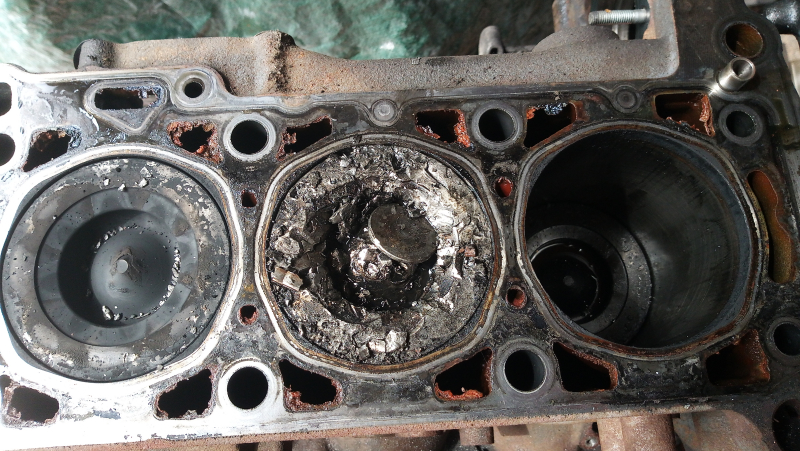

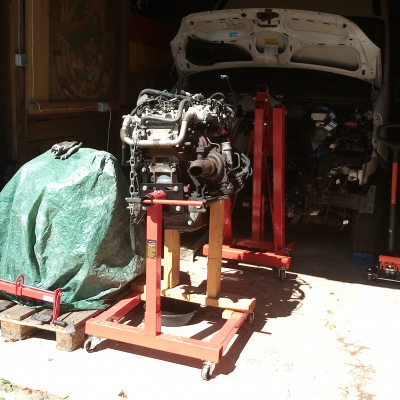

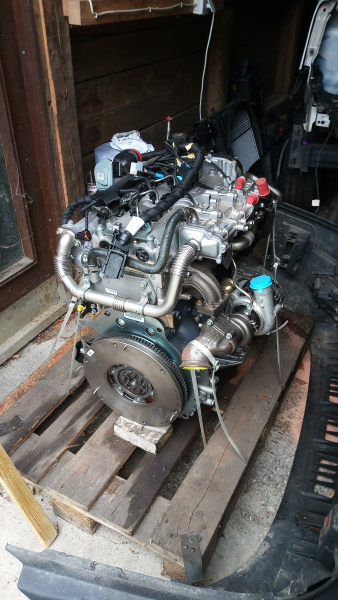

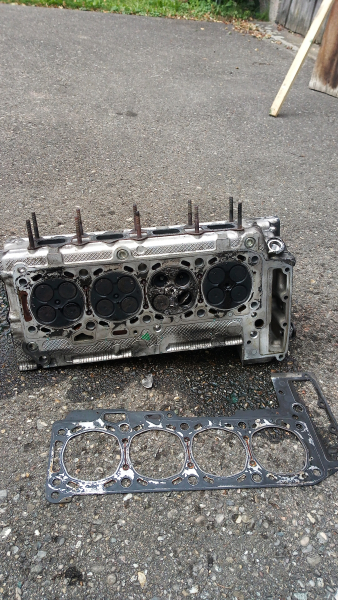

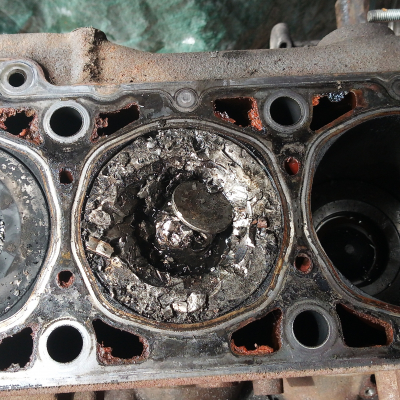

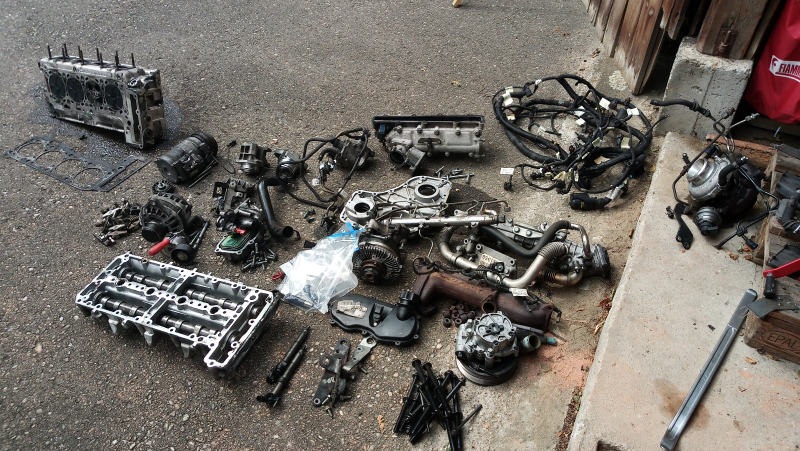

Nach einem kleinen Kolben küsst Ventil Zwischenfall musste eine "kleine" Herztransplatation folgen...

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x2
Radstand 3990
Anzahl der zugelassenen Sitze 5
Reifengröße 2017 225/65 16 // 2020 235/65 16
Felgen Iveco
Reifenart 2017 GT Radial Sommerreifen // 2020 Michelin CossClimate
Tankkapazität umgerüstet von 70L auf Orginal 100L Tank
Dieselfilter Nein
Sonstiges
Umrüstung vom 225 auf 235er Bereifung zum fahren mit weniger Luftdruck für mehr Komfort. (möglich da höherer Traglastindex)
MAD Zusatzluftfederung mit Kompressor an Hinterachse

Aufbau

Kabinenmaße (Innen) L 4560mm x B 1770mm x H 1860mm
Kabinenmaße Abmessungen (außen) Fahrzeug L 6995mm H 2800mm

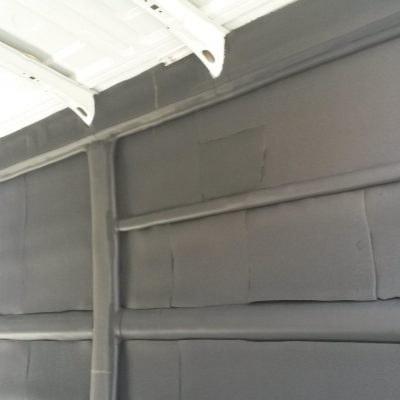

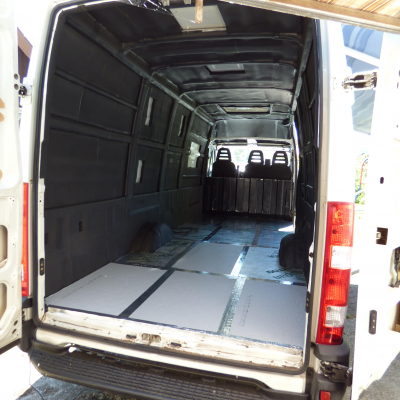

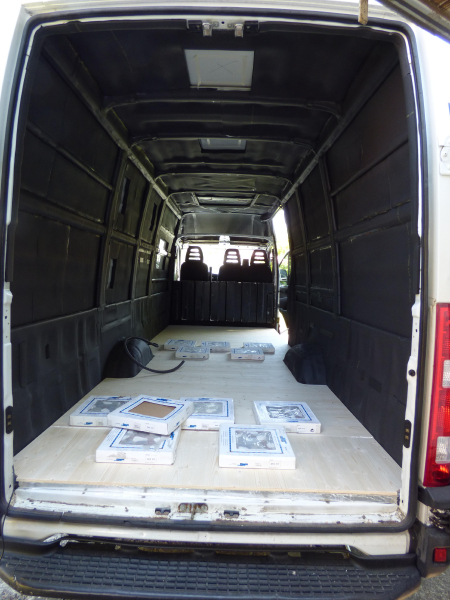

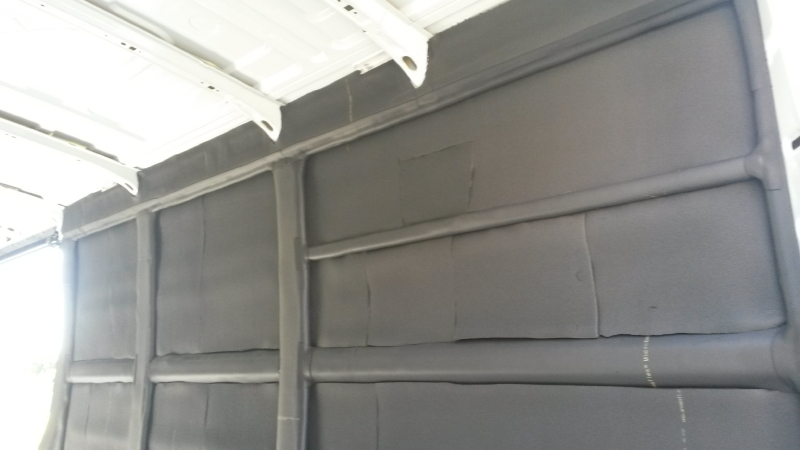

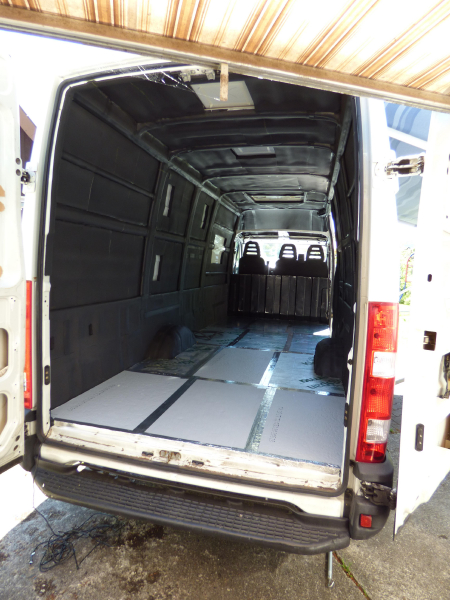

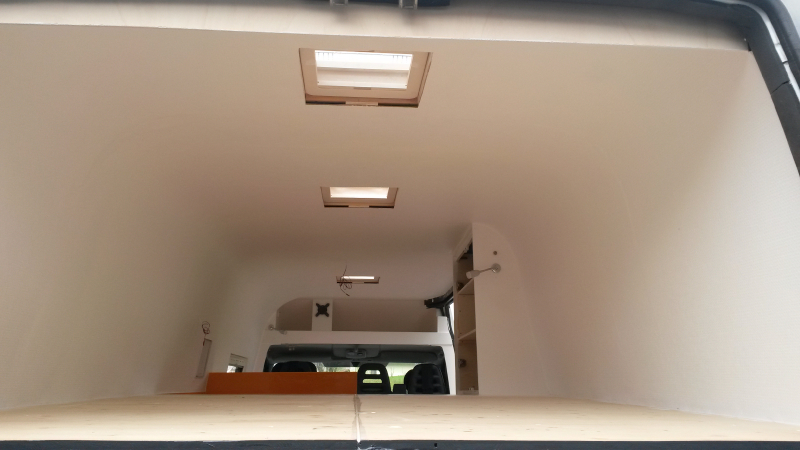

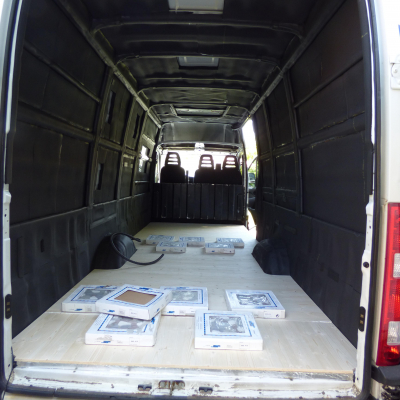

Art und Stärke der Dämmung 32mm Armaflexplatten (Wand+Decke) / 10mm Armafelxplatten (Holme) / 30mm Alukaschierte PU Platten (Boden)
Anzahl der Schlafplätze 3 + 1

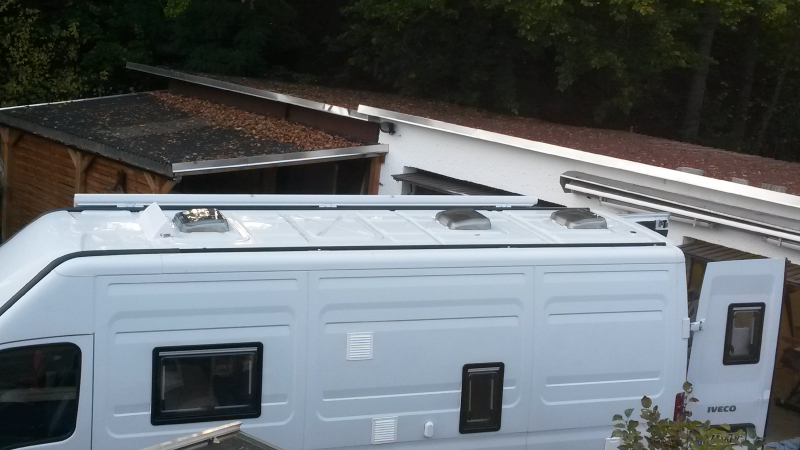

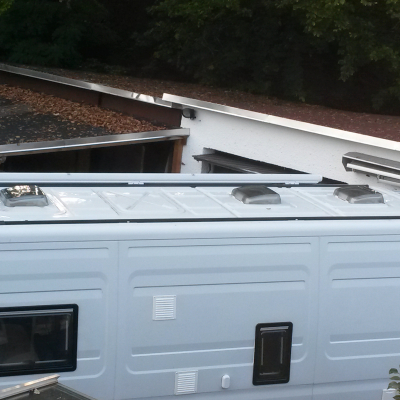

Fenster Dometic Seitz S4 / Dometic Micro Heki

Grundriss

Erläuterung Grundriss

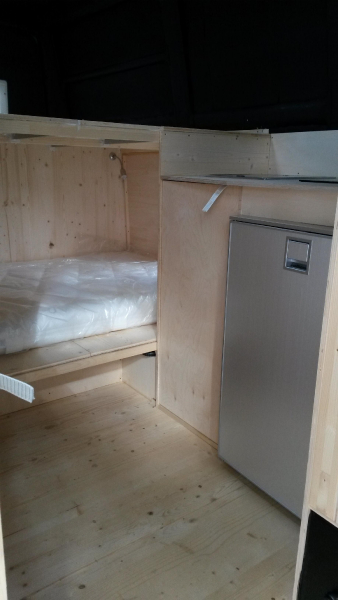

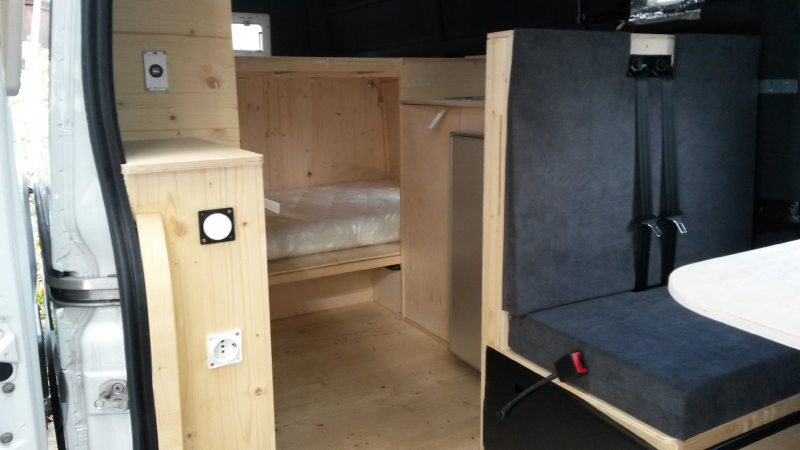

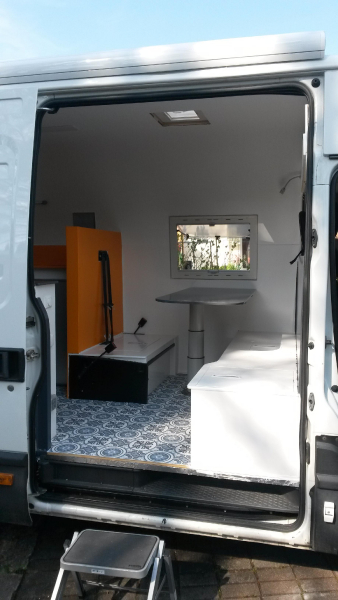

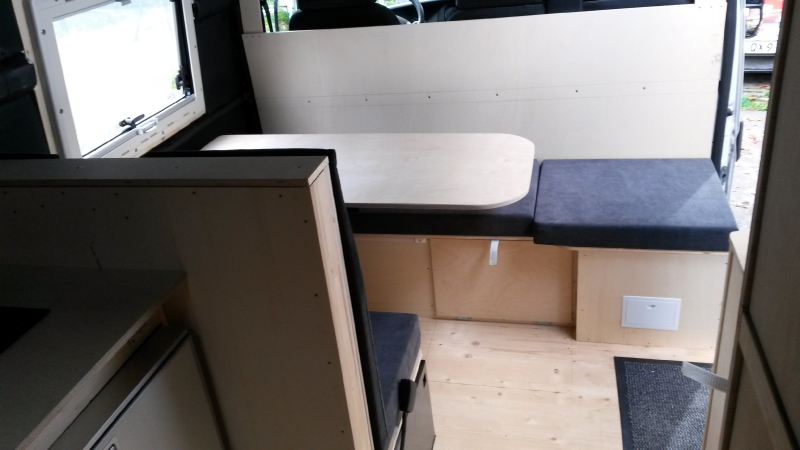

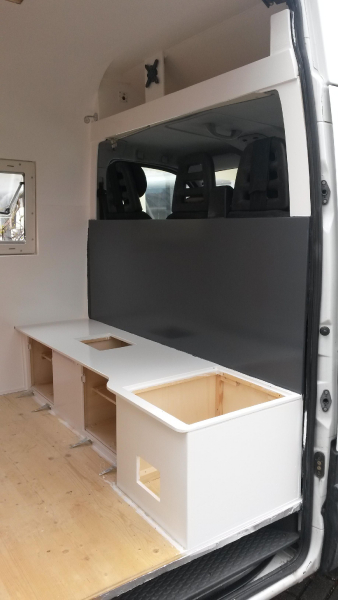

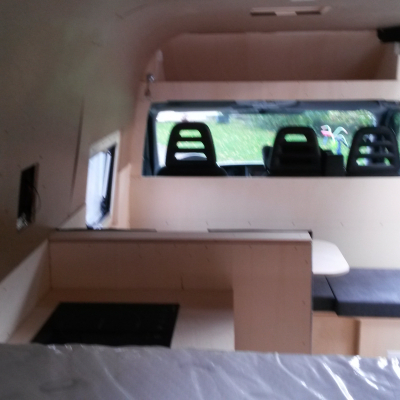

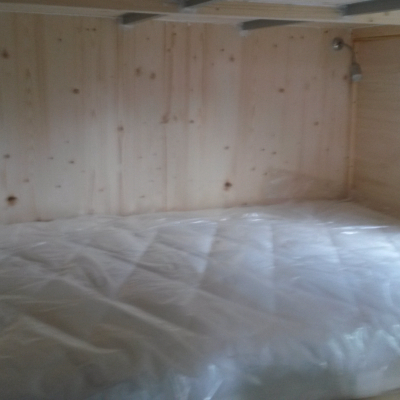

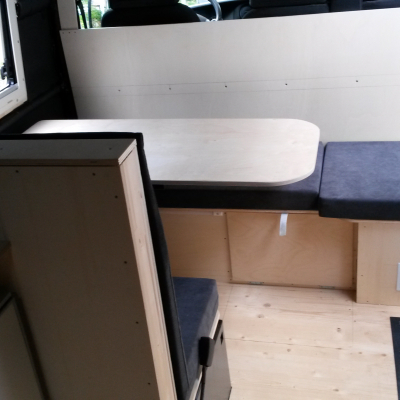

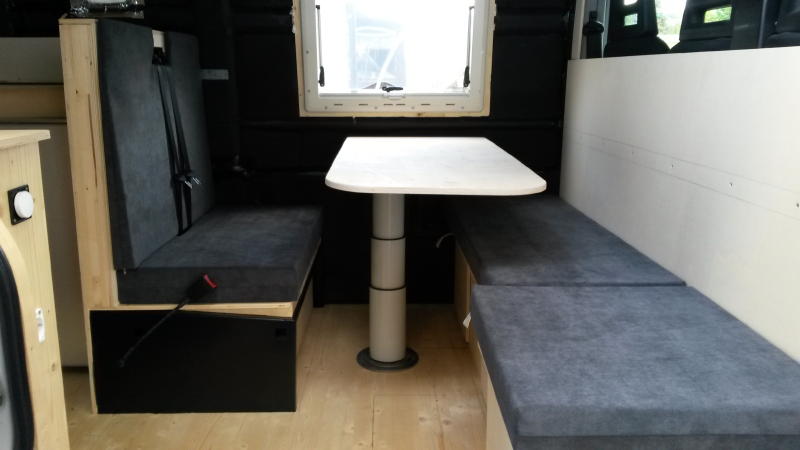

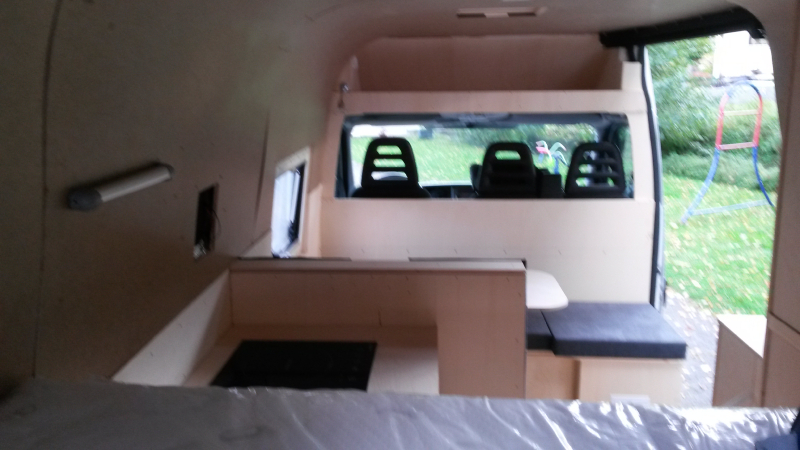

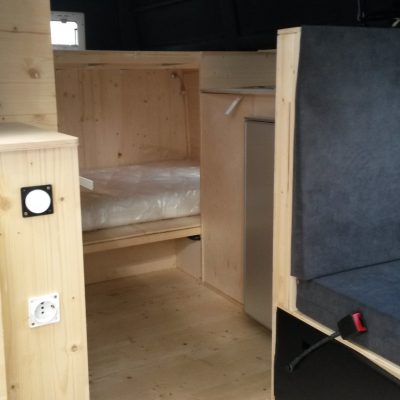

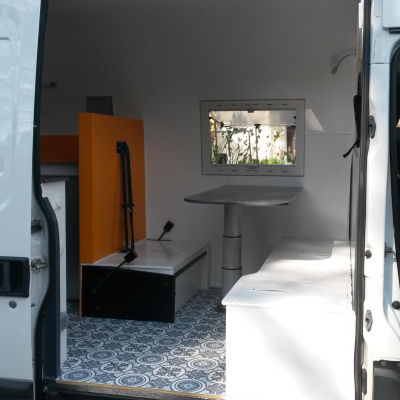

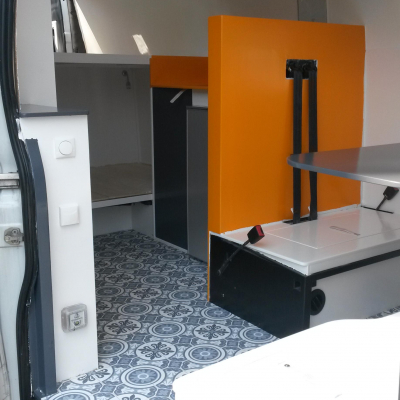

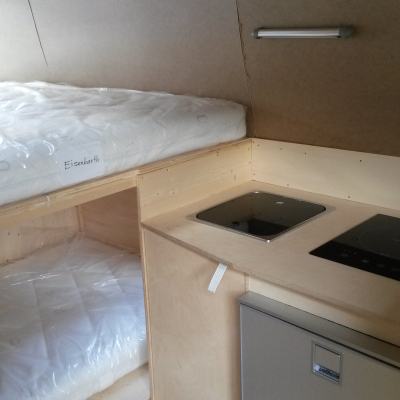

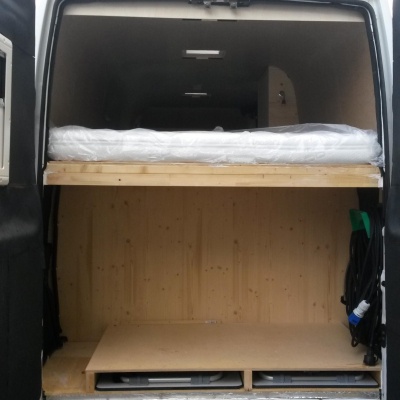

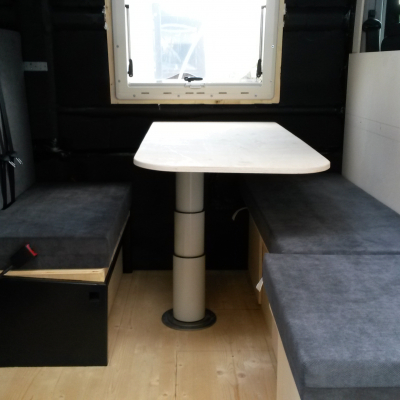

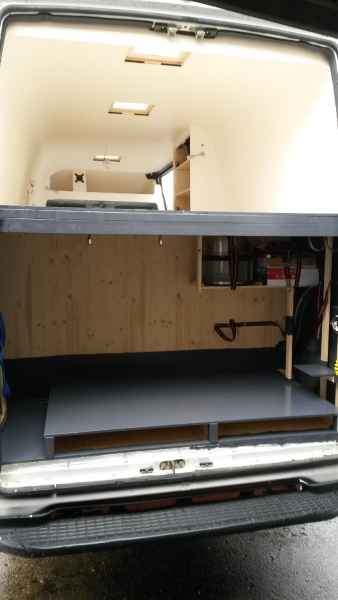

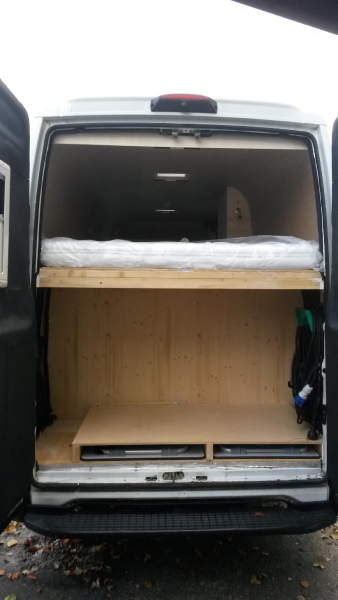

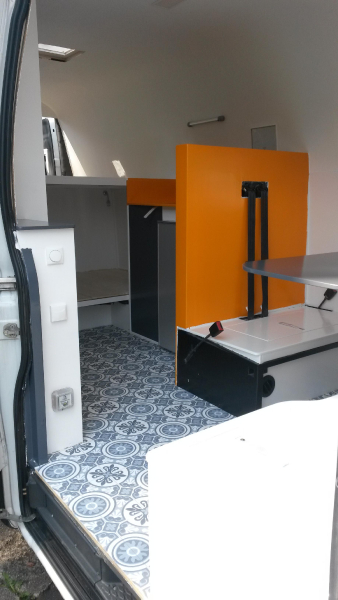

Grosses Bett mit 177cm x 200cm, kleines Querbett 120cm x 177cm. Fünf Sitzplätze am Tisch , dieser kann abgesenkt oder gedreht werden für ein "Not"Bett. Toilette in der Sitzbank.

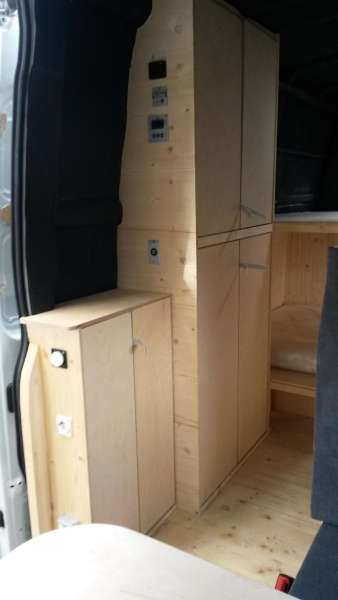

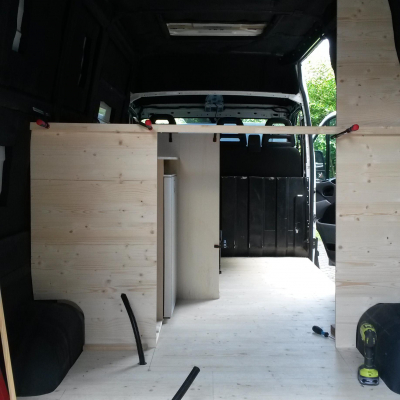

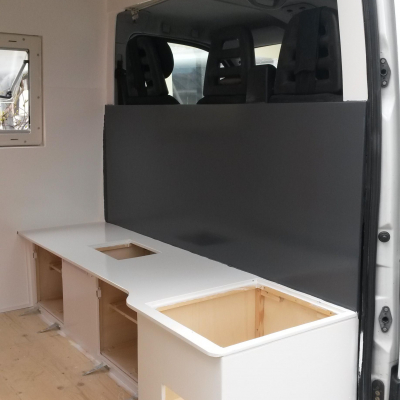

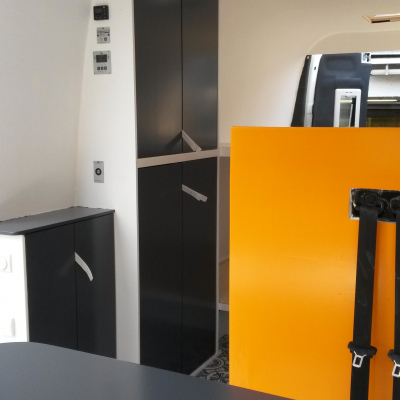

Möbelbau

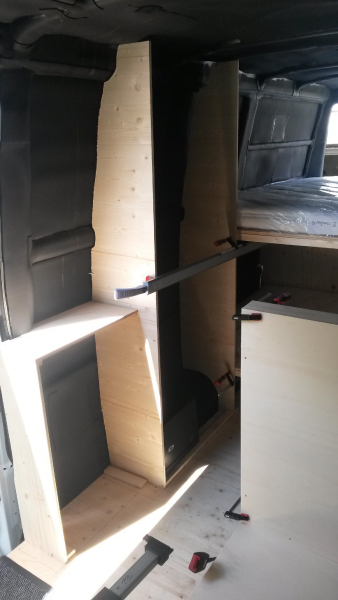

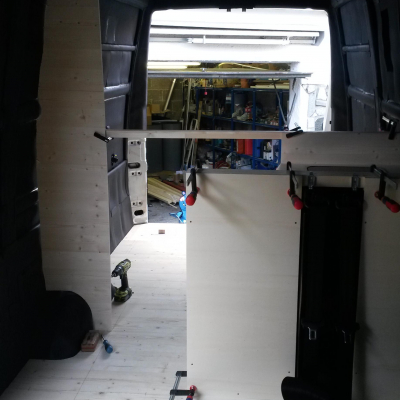

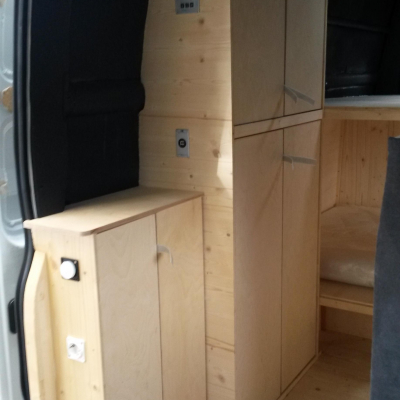

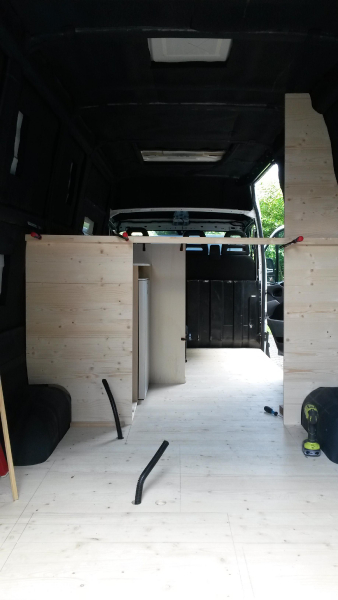

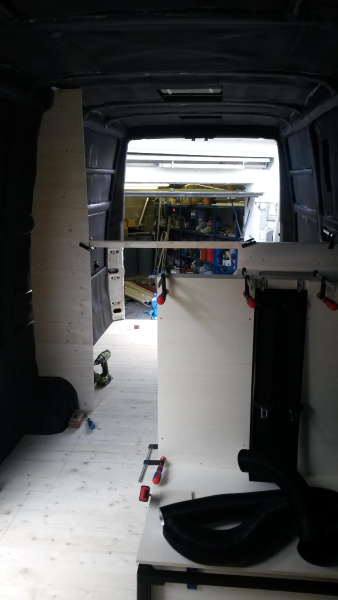

Material des Möbelbaus 3Schicht Fichteplatten 13mm, Pappelsperrholz 6,10,12mm, Faserplatten 3mm (einseitig glatt/gegenseite rau)
Sonstiges
Da der Hautfokus von mir auf einen Stabilen / Wertigen und vorallem bei der Fahr geräuschfreien Aufbau lag, habe ich mich diese Materialkombination entschieden.

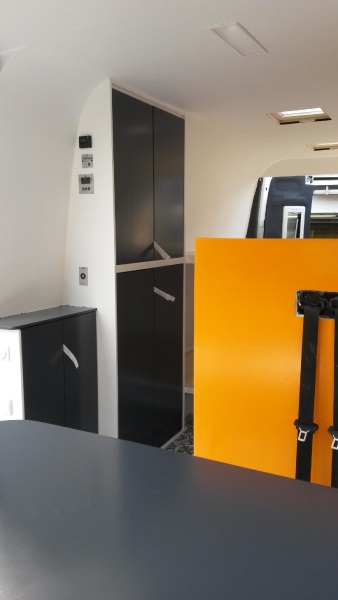

Alle Arbeitsflächen, Türen, Kofferraum und der Tisch sind mit grauem / orangem und die Möbelkorpuse und der untere Teil der Wand sind mit weißem Acrylharzlack gestrichen.

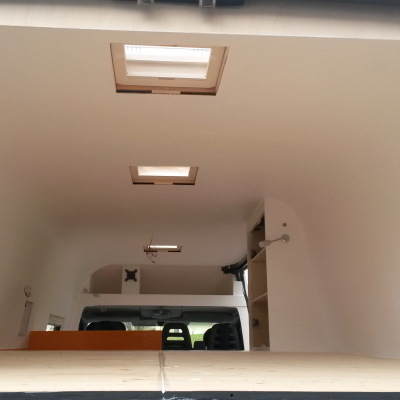

Die Decke ist mit einer Glasfasertapete tapeziert und mit Latexfarbe gestrichen.
Der Boden ist ein PVC Belag mit geschäumtem Rücken.

Kocher

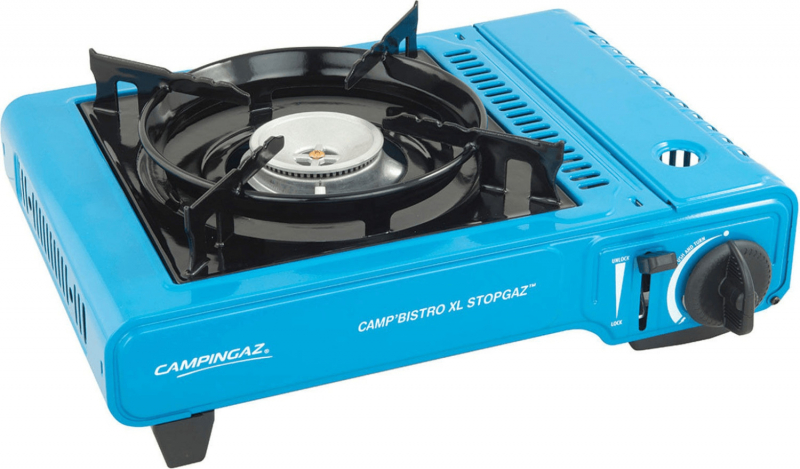

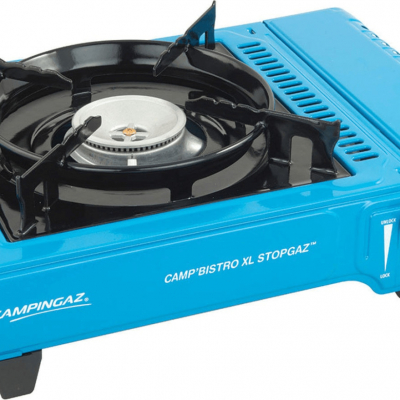

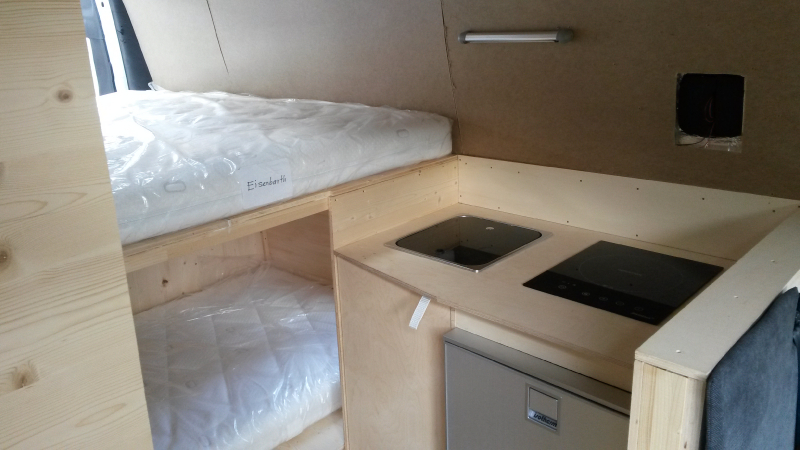

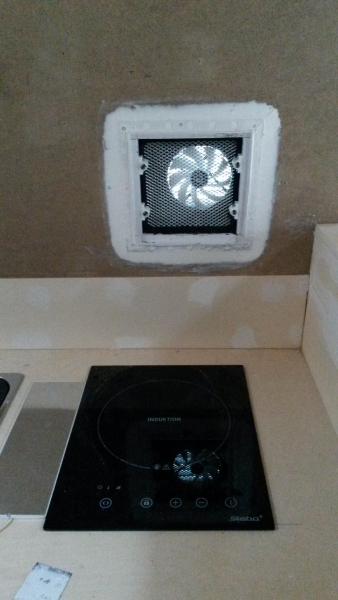

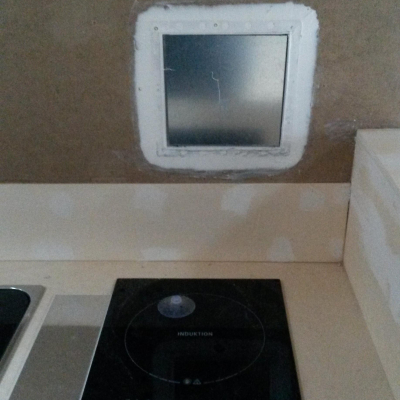

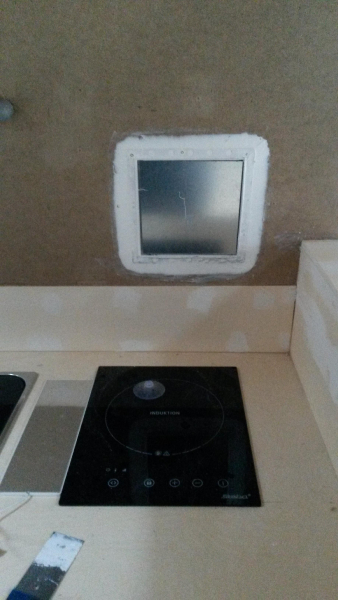

Kocher 230V Induktionskochfeld / campingaz bistro xl stopgaz
Gasinstallation keine
Sonstiges

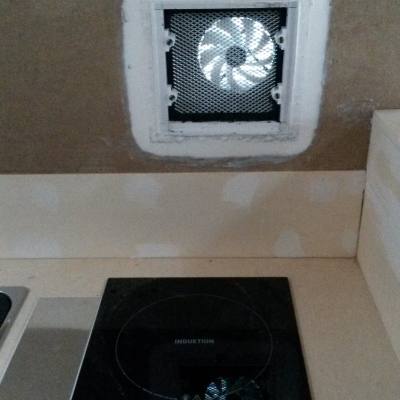

Dunstabzug

Kühlschrank, Kühlbox

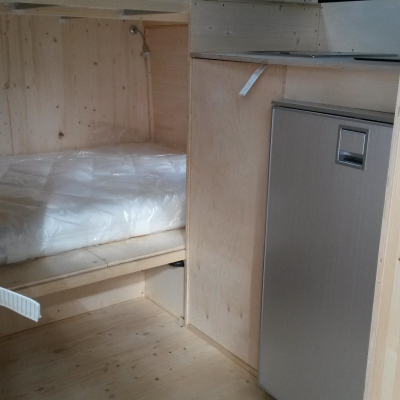

Hersteller und Typ des Kühlschrank Isotherm Freeline Elegance 115L Kompressorkühlschrank

Stromkonzept

Stromspannung im Chassis 12v
Stromspannung im Aufbau 12v
110V / 230V im Aufbau? Ja
Wechselrichter Victron Phoenix 12/1200 pure Sinuswechselrichter
Sontiges
Anschluss des Fahrzeugradios und zusaätzlicher 12v/USB Steckdose im Armaturenbrett an Bordbatterie

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 2017 300Ah //2020 280Ah

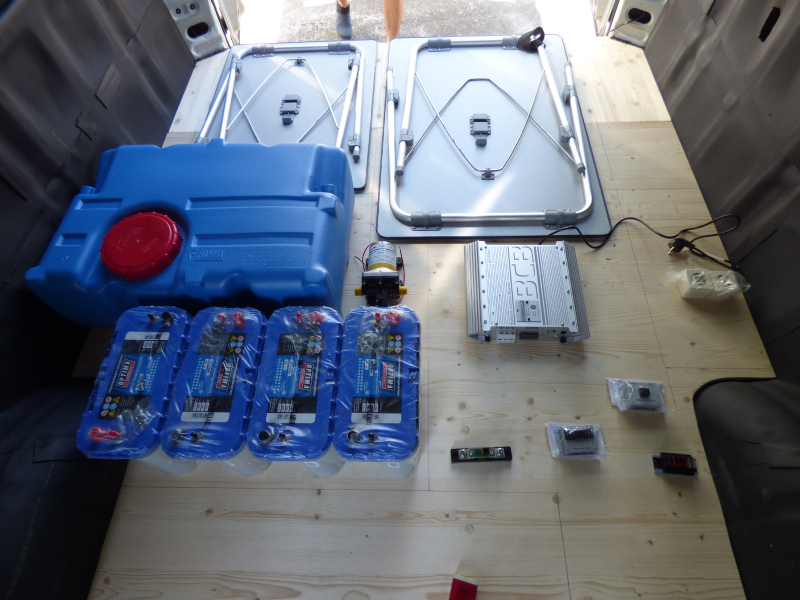

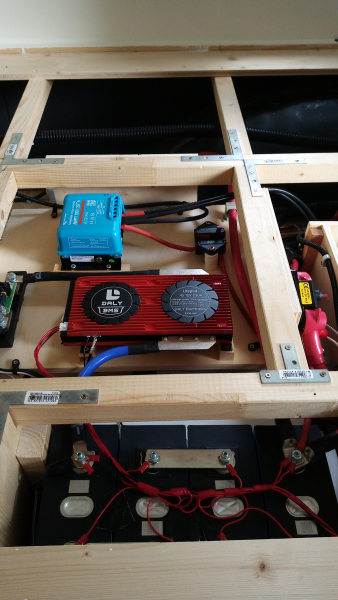

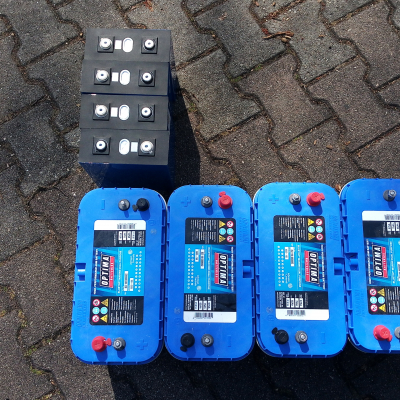

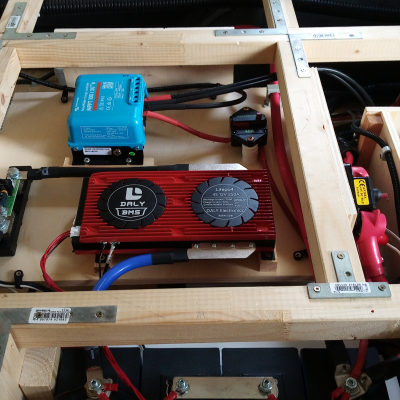

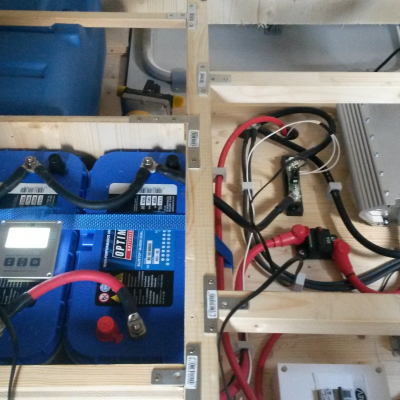

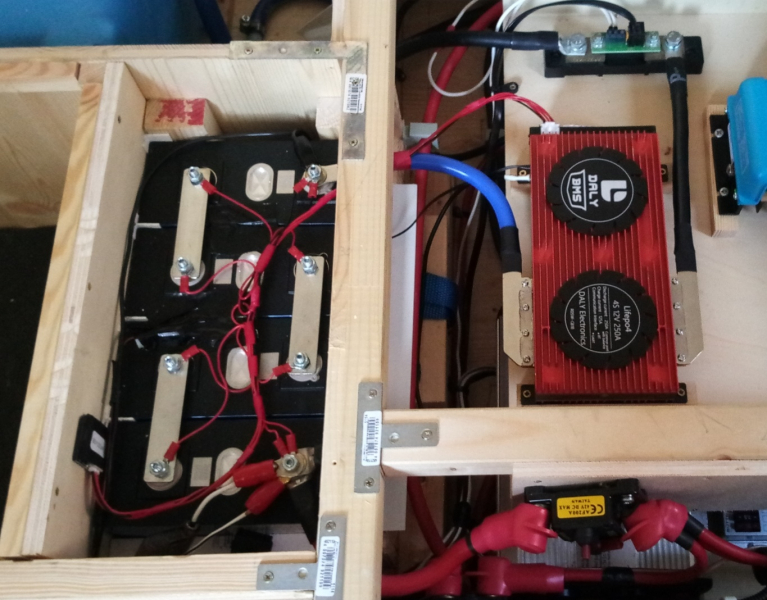

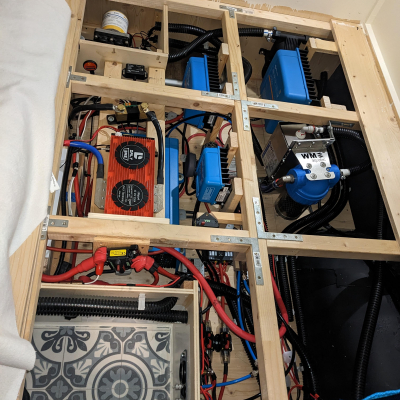

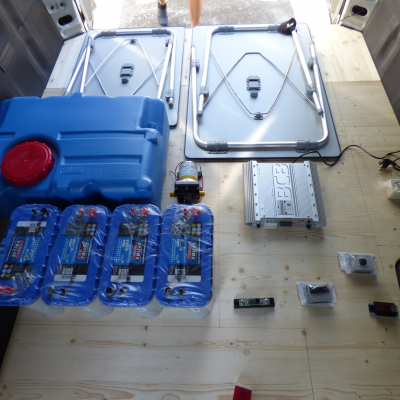

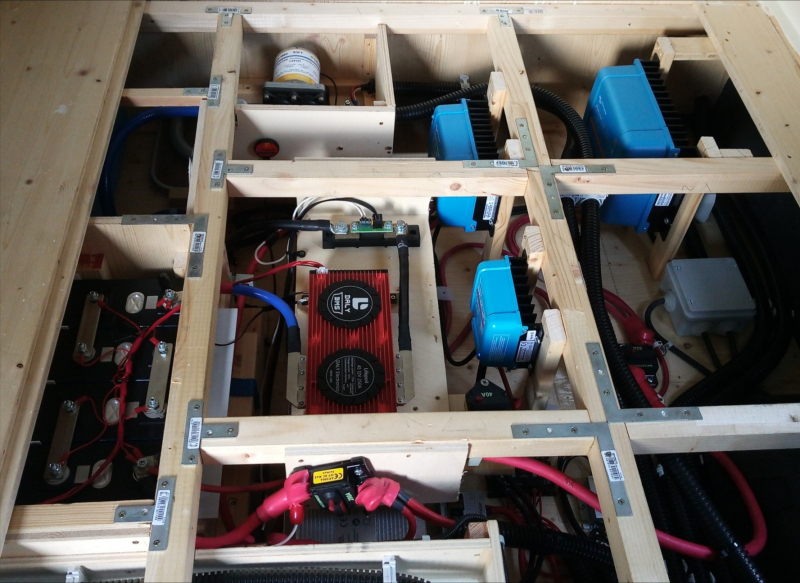

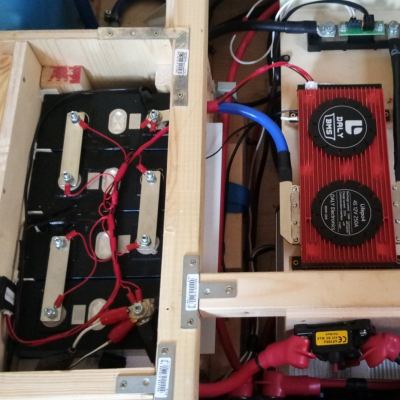

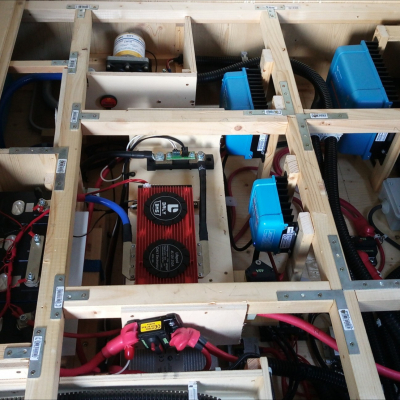

Batterietyp 2017 4x Optima BlueTop 75Ah // 2020 Hometronix Lifepo4 Bausatz 280Ah

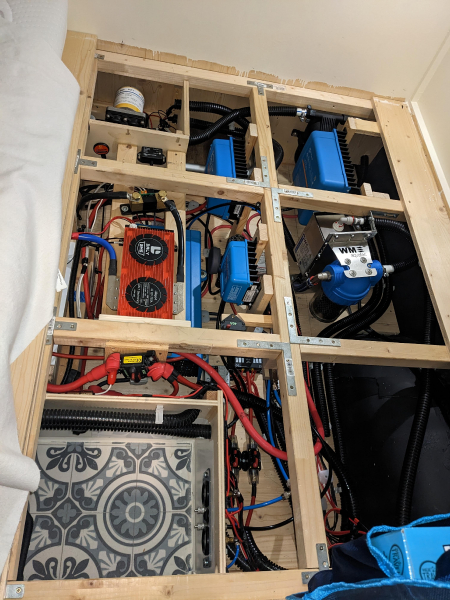

Batterieladegerät für Aufbaubatterien 2017 Büttner MT BCB 40/40 IUoU // 2020 Victron Orion smart 30A Booster und Victron Phoenix smart 30A Ladegerät
Batterieüberwachung Victron BMV 712 smart

Stromgewinnung

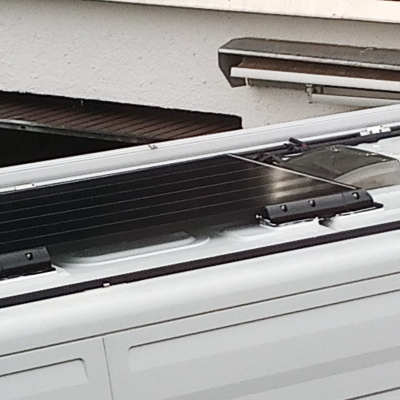

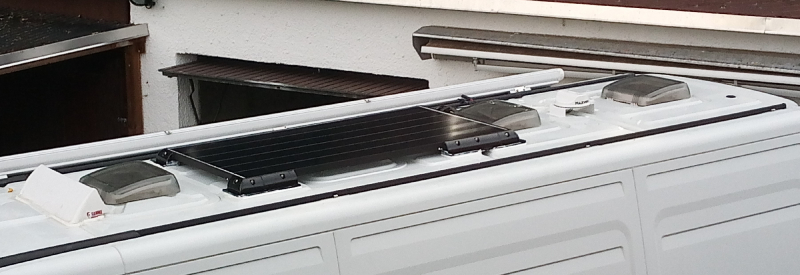

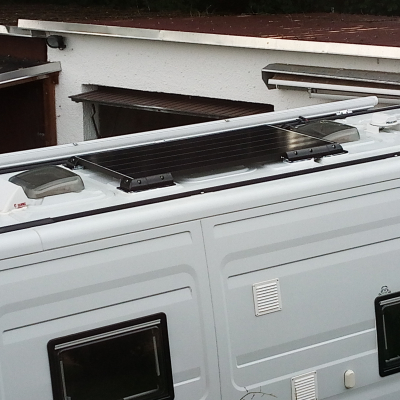

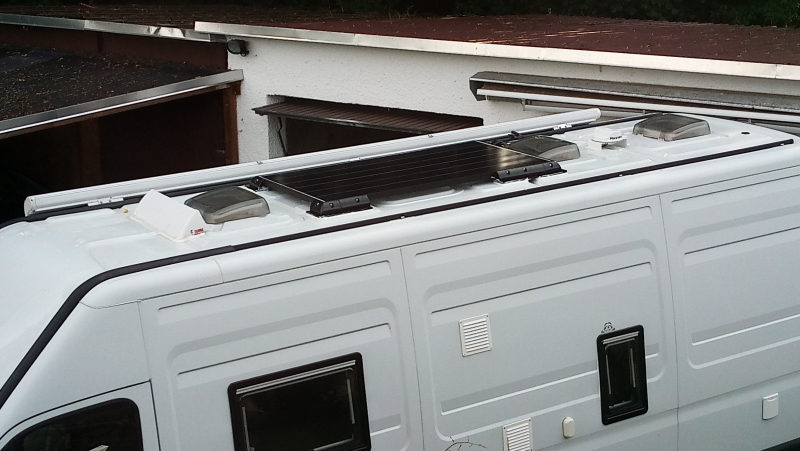

Solarkapazität 2020 WATTSTUNDE WS250BL Schindelzellmodul
Solarregler 2020 Victron MPPT smart 100/20
Brennstoffzelle Nein
Generator Serienlichmaschine 120A

Heizung

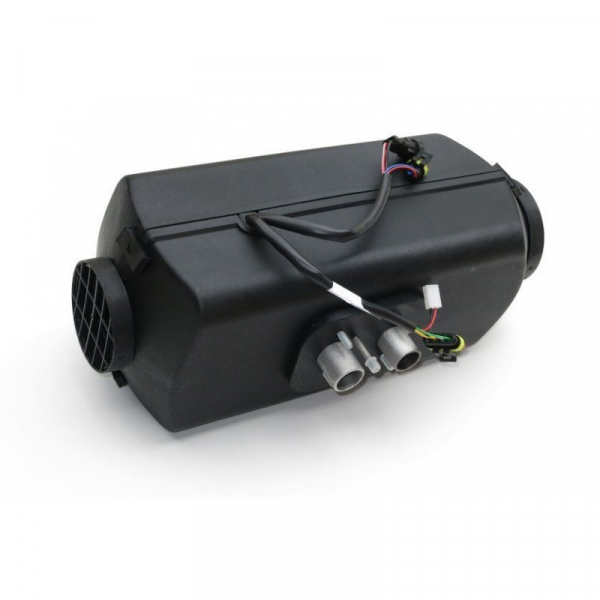

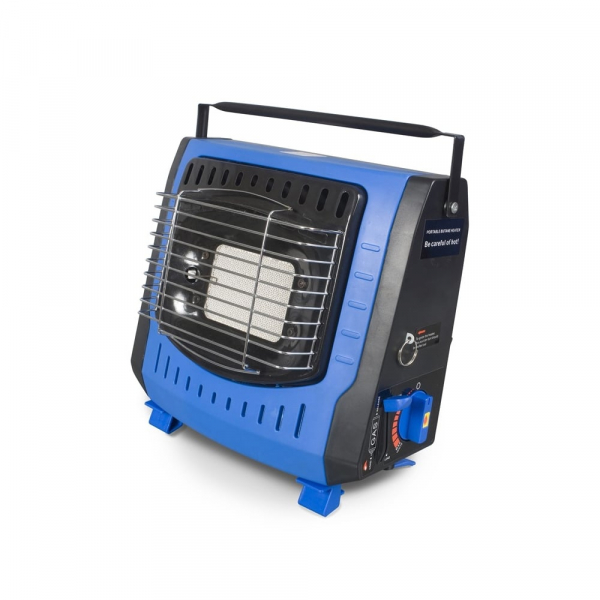

Hersteller und Typ der Heizung Planar 44D Luftheizung / Kampa Hottie (fürs Vorzelt)
Warmwasseraufbereitung keine
Fahrerhausheizung Serie
Sonstiges
Heinzung ist in der Sitzbank verbaut. Ausströmer nach vorne (unter den Tisch) und nach hinten vor die Küche in Richtung Betten
Dieselversorgung am Fahrzeugtank

Gasanlage

Erläuterung Gasanlage

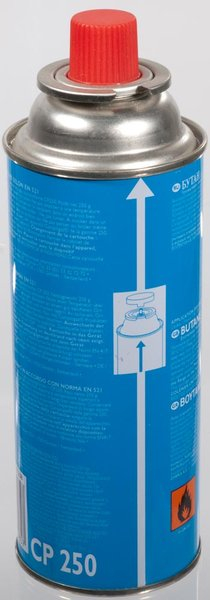

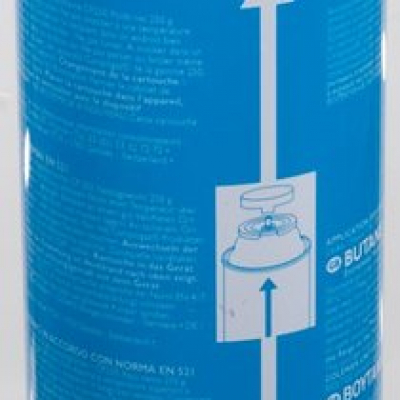

Der Verzicht auf auf eine fest eingebute Gasanlge spart gewicht und Stauraum. Die CP250 Kartusche sind in Europa leicht zu bekommen und man kann felxiebel überall Kochen.

Wassersystem

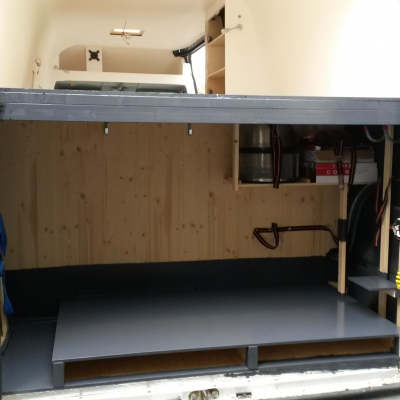

Wasserführung Wassertank unter unterem Bett
Wasserfiltersystem Feinfilter vor Wasserpumpe, WM Aquatec UV-C LED Desinfektionsgerät inkl Wasserfilter
Volumen der Frischwassertanks 70L
Volumen der Abwassertanks 55L
Sonstiges
Reines Kaltwassersytem mit innenliegendem Frischwassertank. Grauwssertank Unteflur
Druckwasserpumpe mit Druckspeicher
1 x UV-C LED Wasserdesinfektionseinheit und 1 x Filtergehäuse (Größe S) inkl. Aktivkohle-Filter,

Toilette

Hersteller und Art der Toilette Porta Potti 145
Kapazität Fäkalientank 12L
Sonstiges
Toilette in der Sitzbank

Anbauten

Stauboxen zwei Stauboxen anstatt Ersatzrad
Außenkochstelle campingaz bistro xl stopgaz

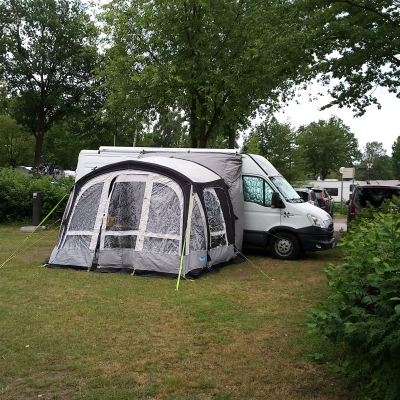

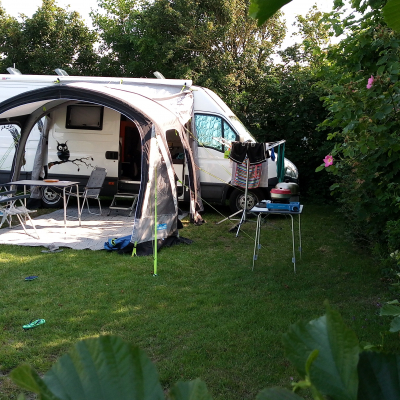

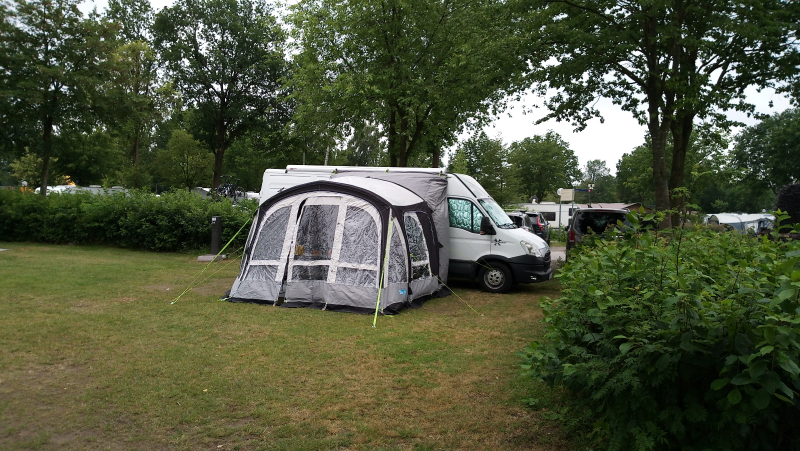

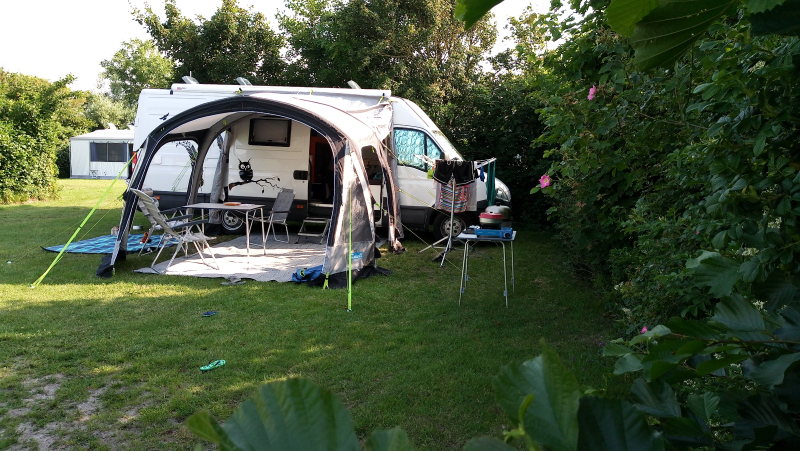

Markise Fiamma s65s 400cm, Vorzelt Kampa Motor Fiesta Air pro 350
Sonstiges
LED Außen/Unterbodenbeleuchtung unter der Schiebetür
Vorzelt Kampa Motor Fiesta Air pro 350
MaxView Roam 4G/Wlan Antenne mit Router im Kleiderschrank
Veröffentlicht 22.10.17
Halter Thomas Kutter
Aufrufe 14400
Ausgefüllt 100%
