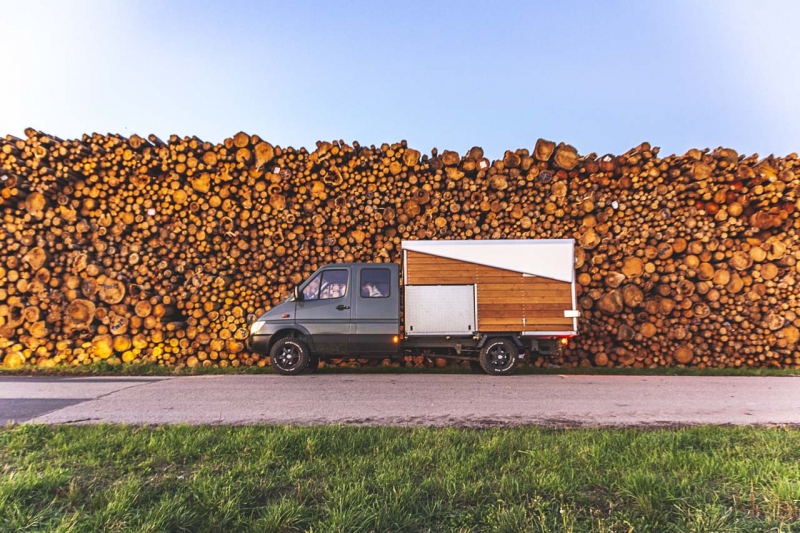

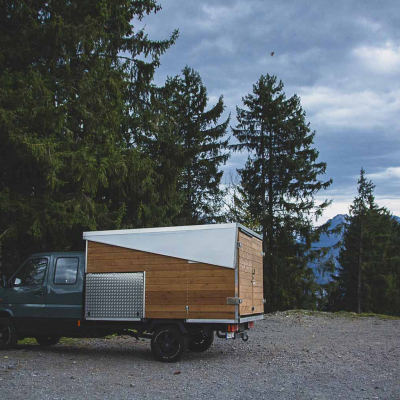

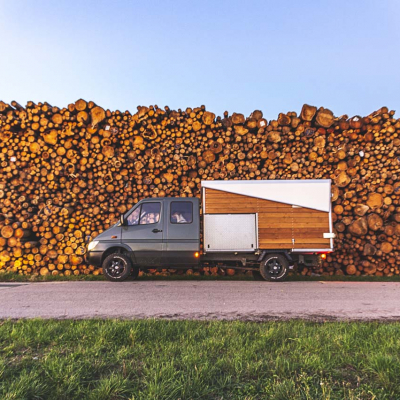

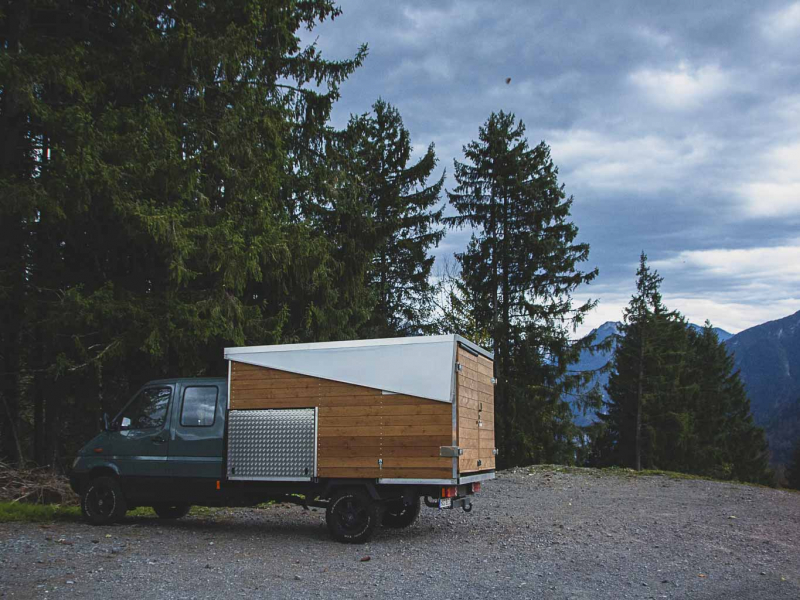

Absetzkabine Holz Selbstbau, z.Z. auf Sprinter 4x4

Das Projektziel war eine ökologische Absetzkabine aus Holz, mit schönem Wohnklima und einer großen, seperaten "Garage" für Mountainbike, Schlauchkayak und alles mögliche was wir nicht dreckig oder nass in den Wohnraum mitnehmen wollen. Außerdem mit großen Hecktüren um möglichst mit der Natur verbunden zu sein, was uns durch die kleinen Türen und Fenster im Wohnmobil immer gefehlt hat. Wir wollten eine Absetzkabine weil wir festgestellt haben, dass wir auf Reisen oft länger an einem Ort stehen, gerne aber auch getrennt was unternehmen wollen. Allerdings, stehen wir meist frei und der Teil der Familie der nicht unterwegs ist, wäre dann ohne Dach über dem Kopf. Schließlich hat sich vor kurzem The Nomads' Cabin (thenomads.de) daraus entwickelt, da uns unterwegs viele Leute angesprochen haben, die die tiny house/camper Idee toll finden und gerne mehr über Konstruktion, Funktion etc. wissen wollten.

Allgemeine Angaben

Fahrzeughersteller und Typ Basisfahrzeug Mercedes Sprinter 4x4, Absetzkabine Eigenbau
Name des Halters Patrick Reinwand
Land der Zulassung Deutschland
Webseite thenomads.de
Baujahr 2018
Fahrzeug steht zum Verkauf? Ja
Preisvorstellung? €38.500,- inkl. kompletter Ausstattung, gern als Leerkabine für €29.000,-

Motor

Motortyp 316CDI, Diesel
Hubraum 2685
Zylinderzahl 5
Motorleistung in PS 156
Drehmoment 330 Nm
Sonstiges
Baujahr 2005, Laufleistung 150.000 km

Fahrgestell

Radformel (4x2, 4x4, 6x6, 8x8) 4x4
Radstand 4025mm
Anzahl der zugelassenen Sitze 7
Reifengröße 225/75R16
Felgen Proline PVT
Reifenart BF Goodrich AT
Tankkapazität 100 L
Dieselfilter Nein
Sonstiges
2018 komplett überarbeitet, neue Hohlraumversiegelung, neue Lackierung und Unterbodenschutz, Schalldämmung/Wärmedämmung Fahrerhaus mit Alubutyl und Armaflex
Allrad zuschaltbar oder permanent zuschaltbar
Differenzialsperren hinten

Aufbau

Aufbauhersteller Selbstbau mit Unterstützung durch Fahrzeugbauer
Kabinenmaße (Innen) (zugeklappt), aufgeklappt max. Höhe 240cm
Kabinenmaße Abmessungen (außen) LxBxH (in cm) 330x210x185
Material der Kabine Grundrahmen/Ständer Alu 4-Kant, Dach und Boden 42mm GFK Sandwich mit Waabeneinlage, Außenwände 17mm Lärche Nut u. Feder, Innenwände 3mm Pappelsperrholz
Art und Stärke der Dämmung Dach und Boden PU Kern, Wände 40mm Holzfaserplatten
Anzahl der Schlafplätze 1 Bett 160 x 200 cm

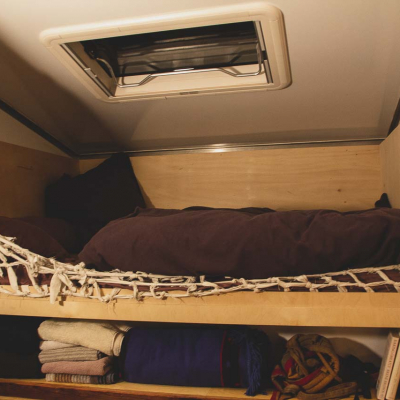

Fenster 2 Fenster Isolierglas 2-Scheiben, 1 Dachfenster Heki 2
Zwischenrahmen Alu 4-Kant mit Wechselsystem
Sonstiges
Absetzkabine mit Wechselsystem

Grundriss

Erläuterung Grundriss

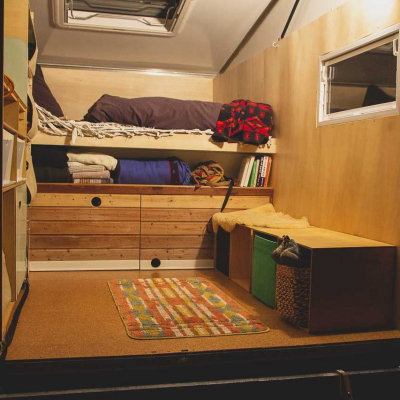

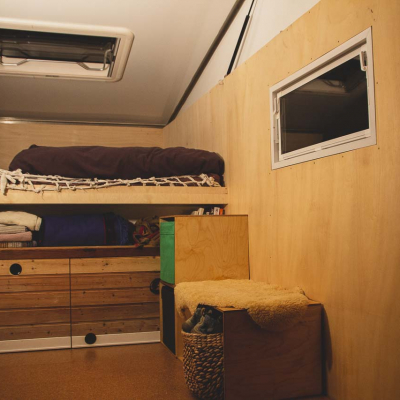

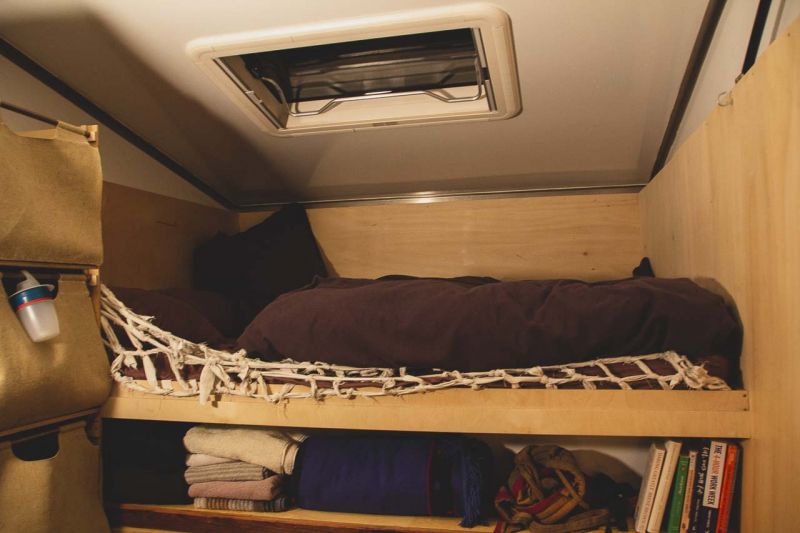

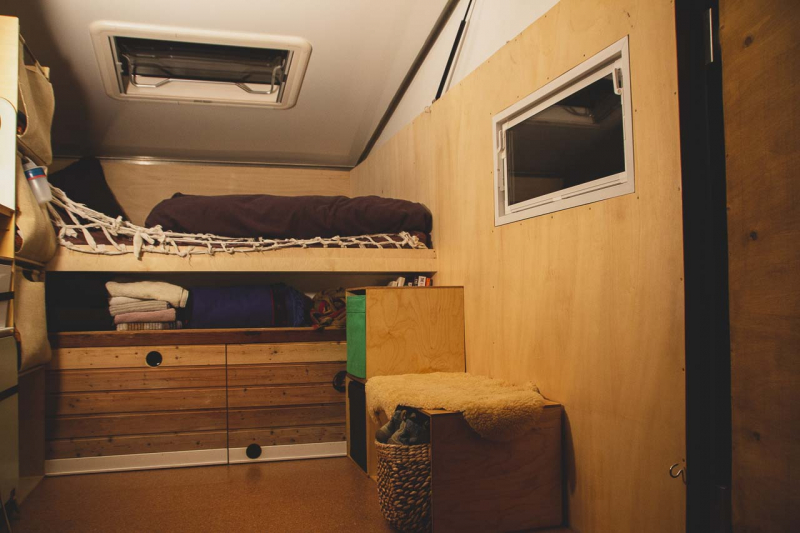

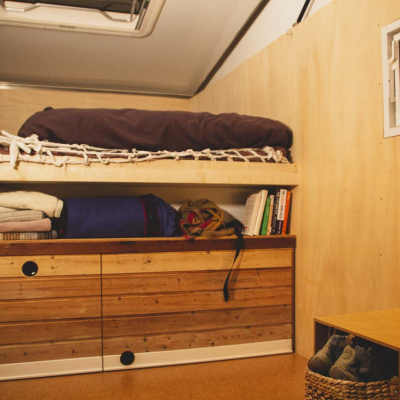

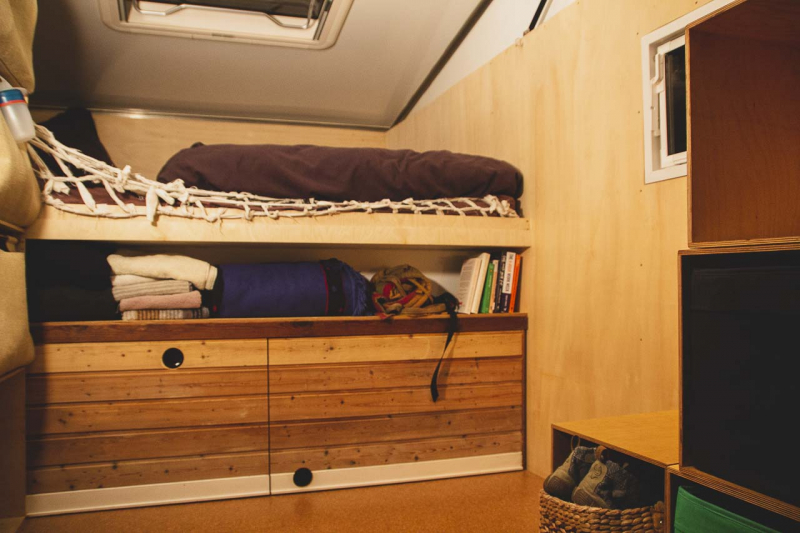

Großes Familienbett quer

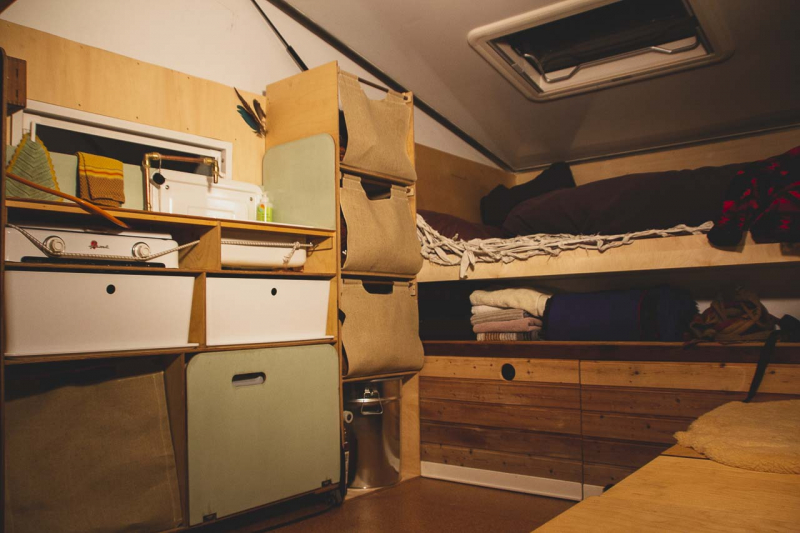

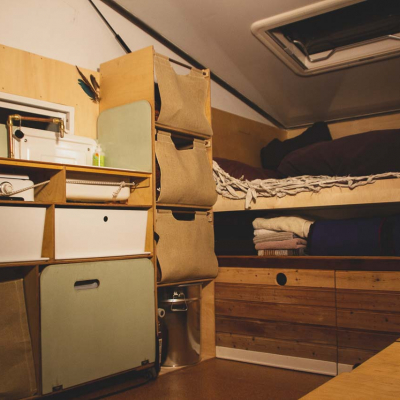

links: Kleiderschrank fest einbgebaut, Küchenzeile auf Rollen - ohne Werkzeug komplett entnehmar

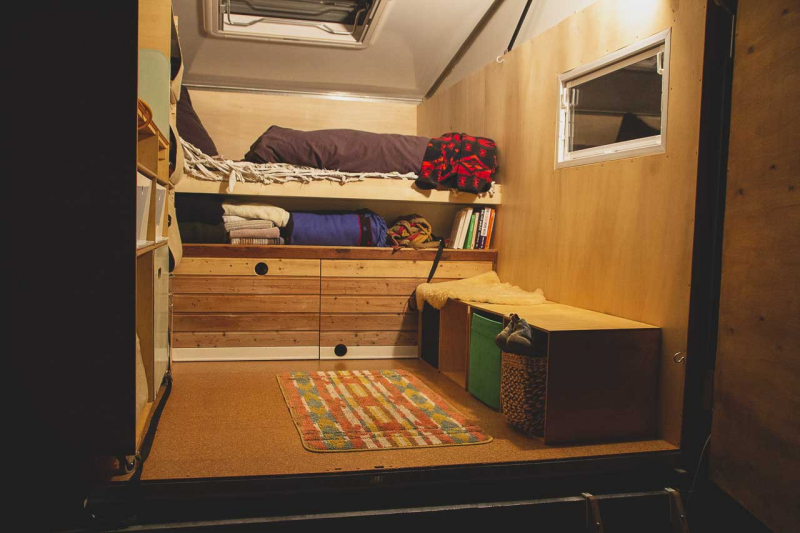

rechts: Sitzgelegenheit/Stauraum aus 4 beweglichen Würfeln, als Tisch/Treppe zum Bett stapelbar

Möbelbau

Material des Möbelbaus Birke Multiplex
Sonstiges
Mit Leinöl eingelassen, Küchen Spiegel mit Lack und Wachs behandelt

Kocher

Kocher 2-Flammen Gaskocher
Gasinstallation flexibel
Sonstiges
8kg Gasflasche, in Küchenzeile integriert

Kühlschrank, Kühlbox

Hersteller und Typ des Kühlschrank 34L Kompressorkühlbox
Sonstiges
in Vollauszug, in Küchenzeile integriert

Stromkonzept

Stromspannung im Chassis 12V
Stromspannung im Aufbau 12V
110V / 230V im Aufbau? Ja
Wechselrichter 2000/4000W reiner Sinus

Batteriekapazität im Aufbau

Batteriekapazität im Aufbau 200 Ah
Batterietyp AGM
Batterieladegerät für Aufbaubatterien 50A Votronic Ladebooster

Stromgewinnung

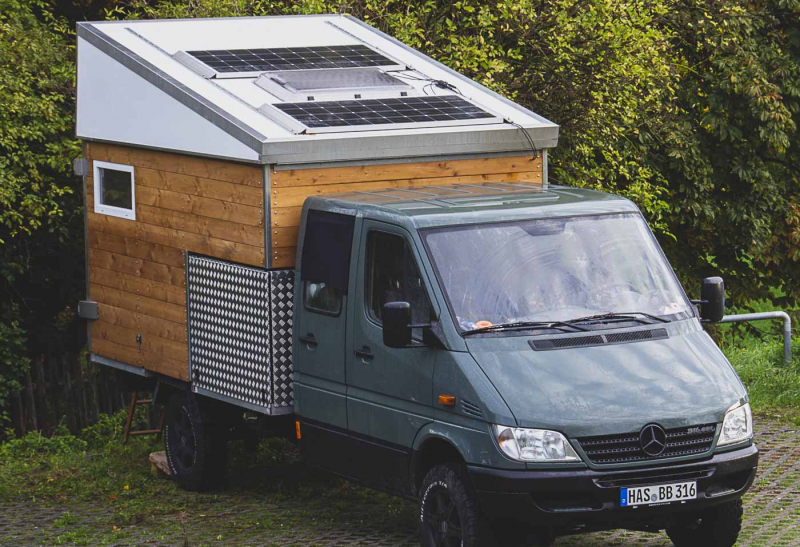

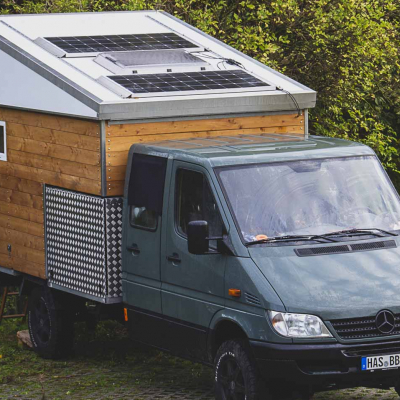

Solarkapazität 300W
Solarregler MPPT
Brennstoffzelle Nein

Heizung

Hersteller und Typ der Heizung Planar 2D Warmduscher Kit
Warmwasseraufbereitung 10L über Warmluft oder 230V Heizpatrone

Wassersystem

Wasserführung Schlauch flexibel
Wasserfiltersystem keins
Volumen der Frischwassertanks 60L
Volumen der Abwassertanks n.v.

Toilette

Hersteller und Art der Toilette Mini Kompost Trenntoilette DIY
Kapazität Fäkalientank n.v.

Anbauten

Heckträger n.v.
Dachgepäckträger Airline Schienen
Stauboxen Alu Staubox unterm Bett, getrennt von Kabine, LxBxH (in cm) 210x120x90
Außenkochstelle n.v.
Markise n.v.
